Novogratz MCCE1210 Assembly

Model No:

DA036SEC

DA036SEC-BL

DA036SEC-BG

0-65857-18857-8

0-65857-18858-5

0-65857-18859-2

NOTE:

CONTAINS IMPORTANT SAFETY

INSTRUCTION MANUAL

UPC CODE:

THIS INSTRUCTION BOOKLET

Sectional

Sofa

INFORMATION. PLEASE READ AND

KEEP FOR FUTURE REFERENCE.

Lot number:

(LOCATED ON CARTON)

_____________________________________

Date of purchase:

_______ / _______ / _______

DO NOT RETURN PRODUCT TO THE RETAILER

If a part is missing or damaged, contact our customer

service department. We will replace the part

FREE of charge.

Tel #: [phone]

E-Mail: [e-mail]

NEED HELP!

CALL US FOR ASSISTANCE

1-800-295-1980

* CAUTION: Adult assembly required.

* Estimated assembly time: 15 minutes.

1-YEAR LIMITED WARRANTY

WARNING: Should this product become damaged, and/or

components are broken or missing, DO NOT USE.

Dust regularly with a soft, dry cloth to prevent soil build up. Keep away from heat to avoid glazing,
melting or scorching. Use a professional cleaning service to clean the fabric.

Dorel warrants its product to be free from defects in material and workmanship and agrees to remedy
any such defect. This warranty covers 1 year from the date of original purchase from authorized
retailers. This warranty is valid only upon presentation of proof of purchase. This is solely limited to the
repair or replacement of defective furniture components and no assembly labor is included. This
warranty does not apply to any product which has been improperly assembled, subjected to misuse or
abuse or which has been altered or repaired in any way. The warranty does not cover wearing, tearing,
fading or splitting of the fabric (where applicable). This warranty gives you specific legal rights and you
may also have other rights which vary from State to State or Province to Province.

* Assemble on a soft, smooth surface to prevent damage to the product finish.

* Read all instructions completely before assembly.

* DO NOT use power tools.

* The cushions have been vacuum packed for transportation purposes. After unpacking, please allow
up to 72 hours so that they can return to their original shape.

CARE, CLEANING AND MAINTENANCE

Canada, H1G 3L1

NOTES

* Ensure all parts and components are present before beginning assembly.

* Assembly and handling will require two people.

CUSTOMER SERVICE

You can also contact us by writing to the address listed below. Please include the product model

number, color and a detailed description of your enquiry.

Dorel Living - Customer Service Department

12345 Albert-Hudon Boulevard, Suite 100

Montreal, Quebec

PARTS LIST

A B

C D

E F

G H

I J

K

OTTOMAN FOOT

4 PCS

LONG SEAT CUSHION

OTTOMAN

1 PC

1 PC

BACK CUSHION

SUPPORT LEG

3 PCS

1 PC

1 PC

2 PCS

1 PC

1 PC

RIGHT ARM

SEAT CUSHION

1 PC

1 PC

FRONT RAIL

LEFT ARM

SECTIONAL SOFA

DA036SEC / DA036SEC-BL / DA036SEC-BG

BACK

SEAT PANEL

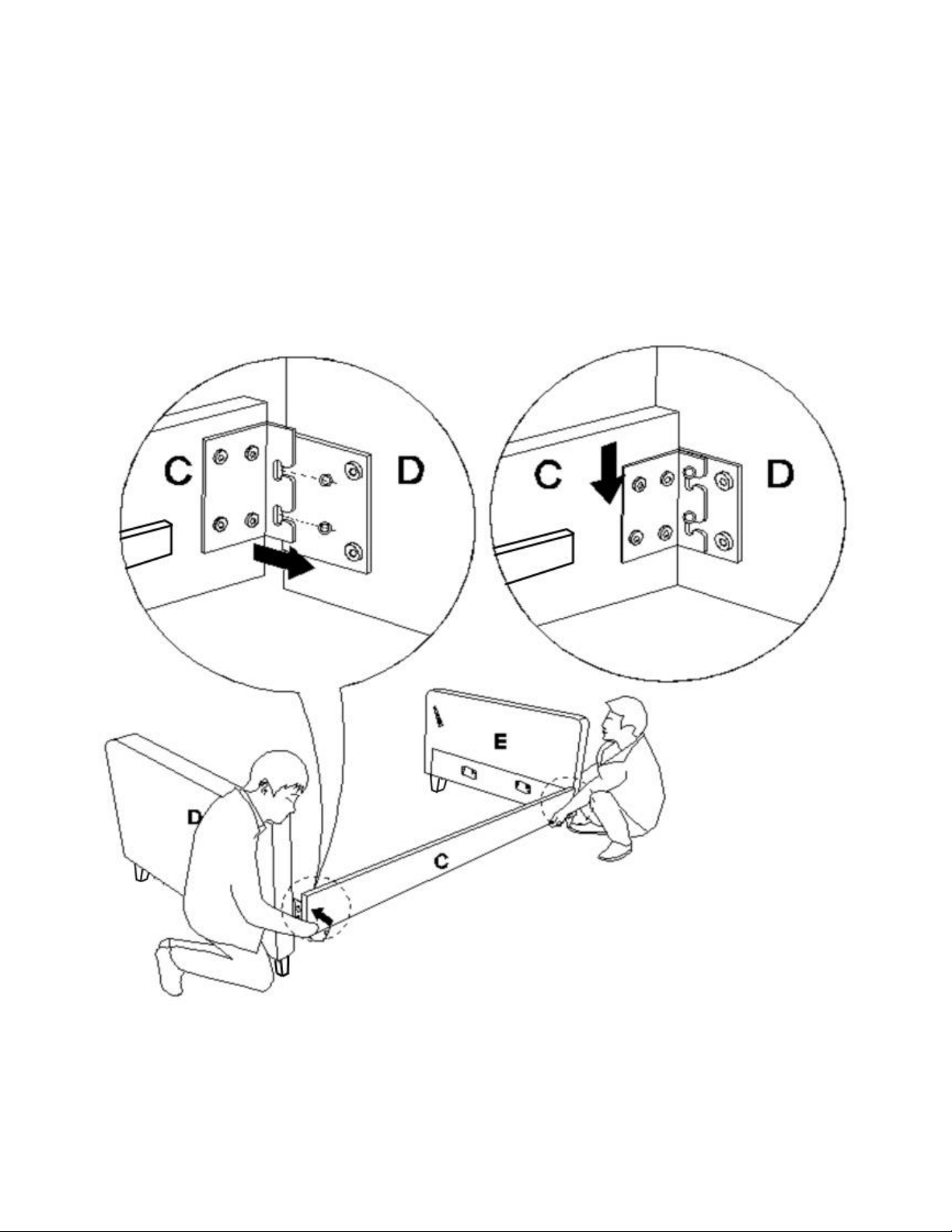

STEP 1

SECTIONAL SOFA

DA036SEC / DA036SEC-BL / DA036SEC-BG

Place all parts on a clean, smooth surface.
Attach front rail (C) to right arm (E) and left arm (D) by inserting the brackets on front rail
(C) into the metal plate on left and right arms (D & E) as shown below.
Push the front rail (C) with a downward force to secure it into place.

STEP 2

SECTIONAL SOFA

DA036SEC / DA036SEC-BL / DA036SEC-BG

Attach support leg ( H ) to seat panel (B) by rotating clockwise.

NOTE: remove the protective cap on
support leg (H)

before beginning assembly

.

H

B

H

Back

STEP 3

SECTIONAL SOFA

DA036SEC / DA036SEC-BL / DA036SEC-BG

Attach seat panel (B) to left arm (D) and right arm (E) by inserting the metal brackets on
seat panel (B) into the metal glides on left arm (D) and right arm (E).
Push the seat panel (B) with a downward force to secure it into place.

STEP 4

SECTIONAL SOFA

DA036SEC / DA036SEC-BL / DA036SEC-BG

Attach sofa back (A) to left and right arms (D & E) by inserting the brackets on sofa back
(A) into the metal glides on left and right arms (D & E).
Push the sofa back (A) with a downward force to secure it into place.
Secure the fabric flap on sofa back (A) to the left and right arms using the velcro strips.

NOTE: Both sides must be

inser

ted at the same time.

This step is best performed
with 2 people.

SECTIONAL SOFA

DA036SEC / DA036SEC-BL / DA036SEC-BG

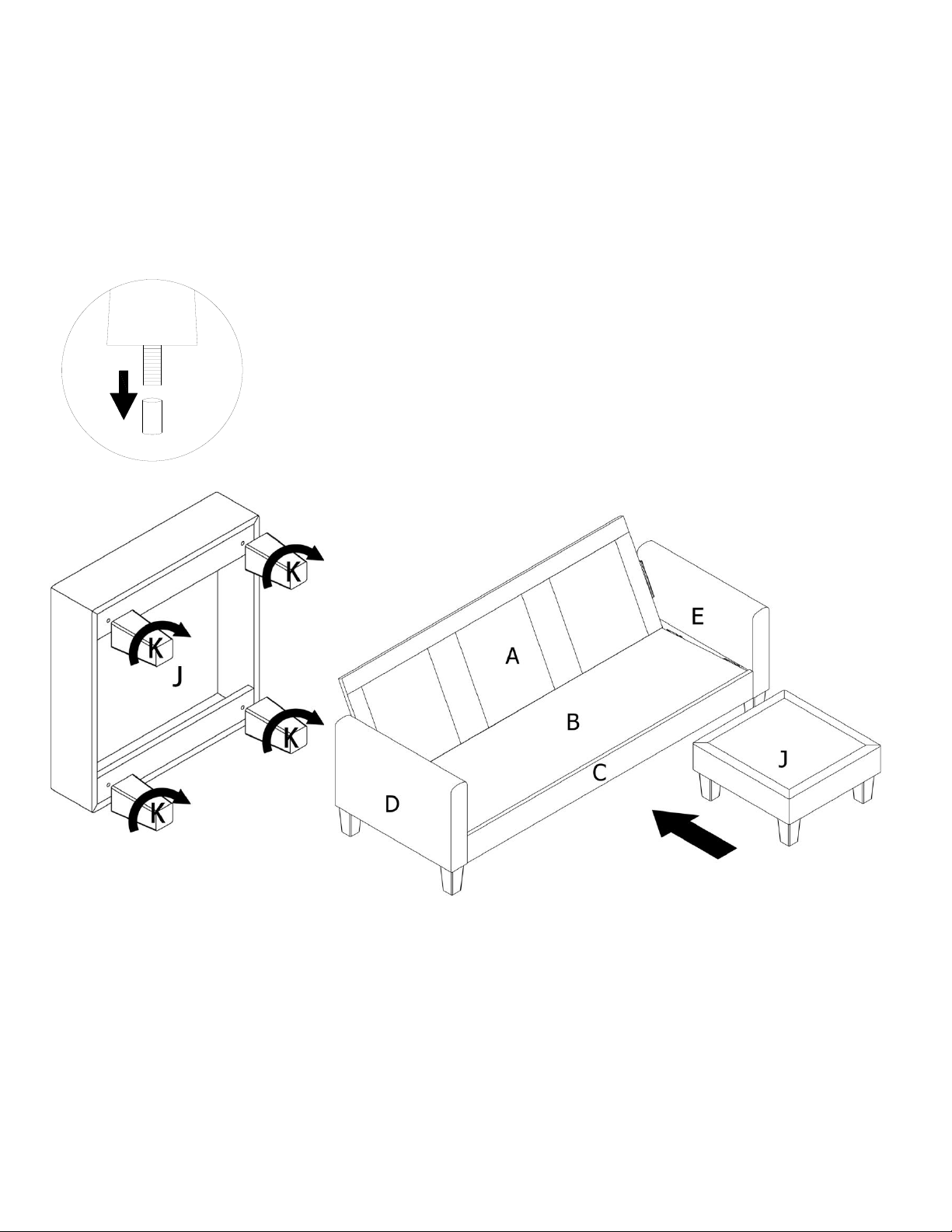

STEP 5

Attach foot (K) to ottoman (J) as shown below.

Turn the ottoman (J) upright and place it in front of the assembled sofa.

NOTE: remove the protective cap on foot

(K)

before beginning assembly.

K

SECTIONAL SOFA

DA036SEC / DA036SEC-BL / DA036SEC-BG

STEP 6

Place the cushion (F , G & I) onto the sofa.

NOTE:The cushions have been
vacuum packed for transportation

purposes. After unpacking, please allow
up to 72 hours so that they can return

to their original shape.

Dust regularly with a soft, dry

cloth to prevent soil build up.

Keep away from heat to avoid

glazing, melting or scorching.

Use a professional cleaning

service to clean the fabric.

That's it! You've finished assembling your sofa.

SECTIONAL SOFA

DA036SEC / DA036SEC-BL / DA036SEC-BG

CAUTION: This unit is intended for use only with the

products and/or maximum weights indicated. Use with other

products and/or products heavier than the maximum weights

indicated may result in instability or cause possible injury.

DO NOT RETURN PRODUCT TO THE RETAILER.

If a part is missing or damaged, contact our customer service department.

We will replace the part FREE of charge.

Tel #: [phone]

E-Mail: [e-mail]

NEED HELP!

CALL US FOR ASSISTANCE

1-800-295-1980

Recommended Maximum Weight =

225 lbs. per position

Modelo No:

DA036SEC

DA036SEC-BL

DA036SEC-BG

CODIGO UPC

0-65857-18857-8

0-65857-18858-5
0-65857-18859-2

NOTA:

ESTE MANUAL DE INSTRUCCIONES

CONTIENE INFORMACIÓN DE

SEGURIDAD IMPORTANTE. POR

FAVOR LÉALA Y CONSÉRVELA

Numero de lote:

(TOMADO DEL CARTON)

___________________

MANUAL DE INSTRUCCIONES

SOFÁ SECCIONAL

Fecha de compra:

_______ / _______ / _______

NEED HELP!

CALL US FOR ASSISTANCE

1-800-295-1980

NO DEVUELVA EL PRODUCTO A LA TIENDA.

Si falta una pieza o está dañada, contacte nuestro

departamento de servicio a la clientela.

Reemplazaremos la pieza SIN cargo.

Tel #: [phone]

Correo electrónico: [e-mail]

*

Asegúrese de tener todas las piezas y componentes antes de comenzar a armarla.

*

Ármela sobre superficies blandas para evitar dañar el pulido del producto.

*

No utilice la unidad si se daña o está rota.

*

NO use herramientas eléctricas.

*
*

Pueden necesitarse dos personas para armarla.

*

Tiempo estimado para armarla: 15 minutos

PRECAUCIÓN: Debe ser armada por un adulto.

SERVICIO AL CLIENTE

También puede contactarnos escribiendo a la dirección que figura a continuación. Por favor incluya

el número de modelo del producto, el color y una descripción detallada de su pregunta.

Dorel Living - Customer Service Department

12345 Albert-Hudon Boulevard, Suite 100

Montreal, Quebec

Quítele el polvo regularmente con un paño suave y seco, para evitar que la suciedad se
acumule. Mantenga alejado del calor para evitar que se agriete, se funda o se queme. Utilice un
servicio de limpieza profesional para limpiar la tela.

Los cojines han sido empacados al vacío para el transporte. Después de haber desembalado los
cojines, por favor permita hasta 72 horas para que puedan volver a su forma original.

Canada, H1G 3L1

NOTAS E INSTALACIÓN

Revise todos los pernos, tornillos y sujetadores periódicamente y apriételos si es necesario.

GARANTÍA LIMITADA DE 1 AÑO

ADVERTENCIA: Si este producto está dañado y/o ciertas piezas

faltan o están rotas, NO LO USE.

Dorel garantiza que este producto está libre de defectos de material y mano de obra y se
compromete a remediar cualquier defecto de este tipo. Esta garantía cubre 1 año a partir de la fecha
de compra original. Esta garantía es válida solamente con presentación de una prueba de compra.
Esto se limita a la reparación o reemplazo de componentes defectuosos del mueble y no se incluye
ningún trabajo de ensamblaje. Esta garantía no se aplica a ningún producto que haya sido mal
ensamblado, sujeto a mal uso o abuso, o que haya sido alterado o reparado de cualquier manera.
Cualquier uso, rotura o pérdida de color de la tela no están incluidos en esta garantía (donde
corresponda). Esta garantía le da derechos legales específicas y usted puede también tener otros
derechos que varían de estado a estado o de provincia a provincia.

CUIDADO, LIMPIEZA Y MANTENIMIENTO

LISTA DE PIEZAS

A B

C D

E F

G H

I J

K

SOFÁ SECCIONAL

DA036SEC / DA036SEC-BL / DA036SEC-BG

RESPEALDAR DELSOFÁ A DOS PLAZAS

PANEL DEL ASIENTO

1 PZA

1 PZA

RIEL DELANTERO

BRAZO IZQUIERDO

1 PZA

1 PZA

BRAZO DERECHO

COJINES DEL ASIENTO

1 PZA

2 PZAS

COJINES DE RESPALDO

PATA DE APOYO

3 PZAS

1 PZA

PATA DEL OTOMANO

4 PZAS

COJÍN DEL ASIENTO LARGO

OTOMANO

1 PZA

1 PZA

ETAPA 1:

SOFÁ SECCIONAL

DA036SEC / DA036SEC-BL / DA036SEC-BG

Coloque todas las piezas sobre una superficie limpia y lisa.
Una el riel delantero (C) al brazo derecho (E) y al brazo izquierdo (D) insertando los
soportes metálicos en el riel delantero (C) en los deslizamientos metálicos de los brazos
izquierdo y derecho (D & E).
Empuje el raíl delantero (C) con una fuerza hacia abajo para asegurarlo en su lugar.

ETAPA 2:

SOFÁ SECCIONAL

DA036SEC / DA036SEC-BL / DA036SEC-BG

Fije la pata de apoyo (H) al panel del asiento (B) girándola en el sentido de las agujas del
reloj.

H

NOTA: retire la tapa protectora en la pata

de soporte (H) antes de comenzar el
ensamblaje

B

H

Back

atrás

ETAPA 3:

SOFÁ SECCIONAL

DA036SEC / DA036SEC-BL / DA036SEC-BG

Una el panel del asiento (B) al brazo izquierdo (D) y al brazo derecho (E) insertando los
soportes metalicos en el panel del asiento (B) a los deslizamientos metálicos del brazo
izquierdo (D) y del brazo derecho (E).
Empuje el panel del asiento (B) con una fuerza hacia abajo para asegurarlo en su lugar.

ETAPA 4:

SOFÁ SECCIONAL

DA036SEC / DA036SEC-BL / DA036SEC-BG

Fije el respaldar de la silla (A) a los brazos izquierdo y derecho (D & E) insertando los
soportes en la parte posterior de la silla (A) a los deslizadores metálicos de los brazos
izquierdo y derecho (D & E).

Empuje el sofá hacia atrás (A) con una fuerza hacia abajo para asegurarlo en su lugar.
Asegure la solapa de tela en el respaldo del sofá (A) a los brazos izquierdo y derecho con
las tiras de velcro

NOTA: Ambos lados deben

insertarse al mismo tiempo. Este
paso se realiza mejor con 2
personas.

ETAPA 5:

SOFÁ SECCIONAL

DA036SEC / DA036SEC-BL / DA036SEC-BG

Fije las patas del otomano (K) al otomano (J) girandolas en el sentido de las agujas del
reloj.
Gire el otomano (J) a su posición vertical y colóquelo delante del sofa montado.

K

NOTA: quite la tapa protectora del pie (K)
antes de comenzar el ensamblaje.

ETAPA 6:

SOFÁ SECCIONAL

DA036SEC / DA036SEC-BL / DA036SEC-BG

Coloque los cojines del asiento (F, G y I) sobre la silla del sofa.

NOTA:

Los cojines han sido empacados al vacío para el

transporte. Después de haber desembalado los

cojines, por favor permita hasta 72 horas para que

puedan volver a su forma original.

SOFÁ SECCIONAL

DA036SEC / DA036SEC-BL / DA036SEC-BG

PRECAUCIÓN: Esta unidad está prevista únicamente para ser

usada con los productos y el peso máximo indicados. El usarla con

otros productos más pesados que el peso máximo indicado puede

provocar inestabilidad y causar heridas.

Quítele el polvo regularmente

con un paño suave y seco, para

evitar que la suciedad se

acumule. Mantenga alejado del

calor para evitar que se agriete,

se funda o se queme. Utilice un

servicio de limpieza profesional

para limpiar la tela.

¡Listo! Acaba de armar su sofa.

NO DEVUELVA EL PRODUCTO A LA TIENDA.

Si falta una pieza o está dañada, contacte nuestro departamento de

servicio a la clientela. Reemplazaremos la pieza SIN NINGÚN argo.

Tel #: [phone]

Correo electrónico: [e-mail]

NEED HELP!
CALL US FOR ASSISTANCE

1-800-295-1980

Peso máximo recomendado =

225 lbs por cada plaza

Modèle No:

DA036SEC

DA036SEC-BL

DA036SEC-BG

CODE CUP:

0-65857-18858-5
0-65857-18859-2

NOTE:

Numéro de lot

(SITUE SUR LA BOÎTE)

___________________

MANUEL D'INSTRUCTIONS

Sofa Modulaire

0-65857-18857-8

Date d'achat:

_______ / _______ / _______

CE LIVRET D'INSTRUCTIONS

CONTIENT DES INFORMATIONS

IMPORTANTES SUR LA SÉCURITÉ.

S.V.P. LIRE ET CONSERVER POUR

RÉFÉRENCE ULTÉRIEURE.

NEED HELP!

CALL US FOR ASSISTANCE

1-800-295-1980

NE PAS RETOURNER LE PRODUIT AU DETAILLANT.

Si une pièce est manquante ou endommagée, contactez

notre Service à la clientèle. Nous remplacerons la pièce

GRATUITEMENT.

Tél #: [phone]

Courriel: [e-mail]

*
*
*

Assemblez sur une surface douce et lisse pour empêcher d'endommager la finition du produit.

*
*

NE PAS utiliser d'outils électriques.

*

ATTENTION: Doit être assemblé par un adulte.

*

Temps d'assemblage estimé: 15 minutes.

Vérifiez régulièrement tous les boulons, vis et fixations et serrez-les si nécessaire.

GARANTIE LIMITÉE DE 1 AN

Dorel garantit que son produit est exempt de défauts de matériaux et de fabrication et accepte de
remédier à un tel défaut. Cette garantie couvre un (1) an à partir de la date d'achat originale. Cette
garantie est valable uniquement sur présentation d'une preuve d'achat. Cette garantie se limite
exclusivement à la réparation ou au remplacement de pièces défectueuses du mobilier et aucun travail
d'assemblage n'est inclus. Cette garantie ne s'applique pas à un produit qui a été assemblé
incorrectement, soumis à une mauvaise utilisation ou abus, ou qui a été modifié ou réparé de quelque
façon. L'usure, les déchirures ou la décoloration du tissu ne sont pas couverts par cette garantie (le cas
échéant). Cette garantie vous donne des droits légaux spécifiques et vous pouvez également avoir
d'autres droits qui varient d'un État à l'autre ou d'une province à l'autre.

AVERTISSEMENT: Si ce produit est endommagé, et/ou des pièces

sont brisées ou manquantes, NE PAS UTILISER.

SOIN, NETTOYAGE ET ENTRETIEN

Époussettez régulièrement avec un chiffon doux et sec pour empêcher la poussière de s'accumuler.
Gardez loin des sources de chaleur pour éviter le glaçage, la fusion ou les brûlures. Utilisez un
service de nettoyage professionnel pour nettoyer le tissu.

L'assemblage nécessite deux personnes.

Les coussins ont été emballés sous vide pour le transport. Après avoir déballé les coussins, veuillez
allouer jusqu'à 72 heures pour qu'ils puissent retrouver leur forme originale.

Assurez-vous que toutes les pièces et les composantes sont présentes avant de commencer

Lire toutes les instructions avant d'assembler.

SERVICE À LA CLIENTÈLE

Vous pouvez également nous contacter en écrivant à l'adresse ci-dessous. S'il vous plaît inclure le

numéro de modèle du produit, la couleur et une description détaillée de votre demande.

Dorel Living - Customer Service Département

12345 Albert-Hudon Boulevard, Suite 100

Montreal, Québec

Canada, H1G 3L1

NOTES ET INSTALLATION

LISTE DE PIÈCES

A B

C D

E F

G H

I J

K

SOFA MODULAIRE

DA036SEC / DA036SEC-BL / DA036SEC-BG

DOSSIER DU CANAPÉ

PANNEAU DU CANAPÉ

1 PCE

1 PCE

RAIL AVANT

BRAS DROIT

1 PCE

1 PCE

BRAS GAUCHE

COUSSINS DE L'ASSISE

1 PCE

2 PCES

DOSSIER

PATTE DU SUPPORT

3 PCES

1 PCE

PIED DE POUF

4 PCES

COUSSIN POUR L’ASSISE LONGUE

POUF

1 PCE

1 PCE

ÉTAPE 1 :

SOFA MODULAIRE

DA036SEC / DA036SEC-BL / DA036SEC-BG

Placez toutes les pièces sur une surface propre et lisse.
Fixez le rail avant (C) au bras droit (E) et aux bras gauche (D) en insérant les supports
métalliques sur le rail avant (C) dans les glissières métalliques sur les bras gauche et droit
(D & E).
Poussez le rail avant (C) avec une force vers le bas pour le fixer en place.

ÉTAPE 2 :

SOFA MODULAIRE

DA036SEC / DA036SEC-BL / DA036SEC-BG

Fixer la patte du support (H) au panneau du siège (B) en la vissant dans le sens des
aiguilles d'une montre.

H

REMARQUE: retirez le capuchon de
protection de la jambe de support (H)
avant de commencer l'assemblage.

B

H

Back

ARRIÈRE

ÉTAPE 3 :

SOFA MODULAIRE

DA036SEC / DA036SEC-BL / DA036SEC-BG

Fixez le panneau du siège (B) au bras gauche (D) et au bras droit (E) en insérant les
supports métalliques sur le panneau du siège (B) dans les patins métalliques sur le bras
gauche (D) et le bras droit (E).
Pousser le panneau du siège (B) avec une force vers le bas pour le fixer en place.

ÉTAPE 4 :

SOFA MODULAIRE

DA036SEC / DA036SEC-BL / DA036SEC-BG

Fixez le dossier du fauteuil (A) aux bras gauche et droit (D & E) en insérant les supports
sur le dossier du fauteuil (A) dans les patins métalliques des bras gauche et droit (D & E).

Poussez le sofa vers l'arrière (A) avec une force vers le bas pour le fixer en place.
Fixez le rabat en tissu sur le dos (A) du canapé aux bras gauche et droit à l'aide des
bandes Velcro.

REMARQUE: Les deux côtés
doivent être insérés en même
temps. Cette étape est la mieux
réalisée avec 2 personnes

ÉTAPE 5:

SOFA MODULAIRE

DA036SEC / DA036SEC-BL / DA036SEC-BG

Fixez les pieds de le pouf (K) au pouf (J) en tournant dans le sens des aiguilles d'une
montre. Tourner l'ottoman (J) à la verticale et le placer devant le canapé assemblé.

K

REMARQUE: retirer le capuchon de

protection sur le pied (K) avant de
commencer l'assemblage.

ÉTAPE 6:

SOFA MODULAIRE

DA036SEC / DA036SEC-BL / DA036SEC-BG

Placez les coussins (F, G et I) sur le sofa.

NOTE:

Les coussins ont été emballés sous vide pour le

transport. Après avoir déballé les coussins, veuillez

allouer jusqu'à 72 heures pour qu'ils puissent

retrouver leur forme originale.

SOFA MODULAIRE

DA036SEC / DA036SEC-BL / DA036SEC-BG

ATTENTION: Cet item est conçu pour être utilisé uniquement

avec les produits et / ou le poids maximal indiqué. L'utilisation avec

d'autres produits et / ou produits plus lourds que les poids

maximums indiqués peut entraîner une instabilité et causer des

blessures.

Époussettez régulièrement avec

un chiffon doux et sec pour

empêcher la poussière de

s'accumuler. Gardez loin des

sources de chaleur pour éviter le

glaçage, la fusion ou les

brûlures. Utilisez un service de

nettoyage professionnel pour

nettoyer le tissu.

C'est tout! Vous avez fini d'assembler votre sofa.

NE PAS RETOURNER LE PRODUIT AU DETAILLANT

Si une pièce est manquante ou endommagée, contactez notre Service à

la clientèle. Nous remplacerons la pièce GRATUITEMENT.

Tel #: [phone]

Courriel: [e-mail]

NEED HELP!

CALL US FOR ASSISTANCE

1-800-295-1980

Poids maximal recommandé =

225 lbs par place
