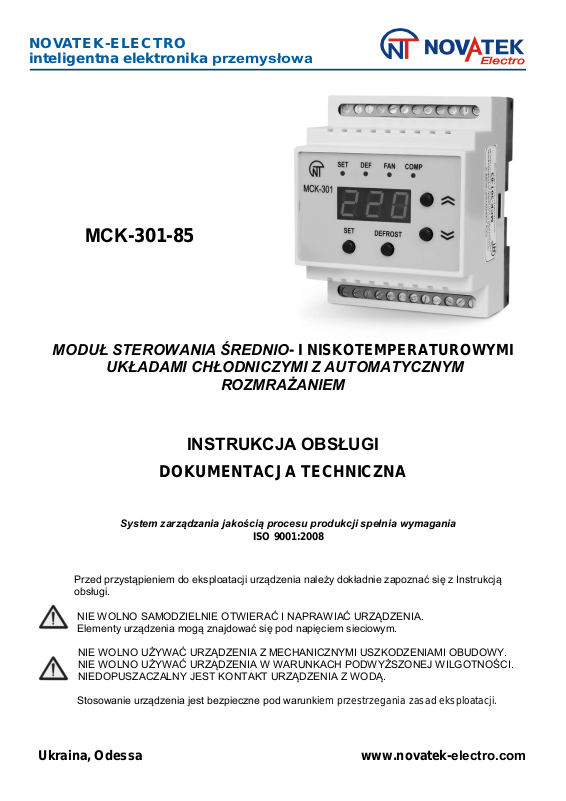

Novatek MSK-301-8 User guide [pl]
NOVATEK-ELECTRO
inteligentna elektronika przemysłowa
МСK-301-85
MODUŁ STEROWANIA ŚREDNIO- I NISKOTEMPERATUROWYMI
UKŁADAMI CHŁODNICZYMI Z AUTOMATYCZNYM
ROZMRAŻANIEM
INSTRUKCJA OBSŁUGI
DOKUMENTACJA TECHNICZNA
System zarządzania jakością procesu produkcji spełnia wymagania
ISO 9001:2008
Przed przystąpieniem do eksploatacji urządzenia należy dokładnie zapoznać się z Instrukcją
obsługi.
NIE WOLNO SAMODZIELNIE OTWIERAĆ I NAPRAWIAĆ URZĄDZENIA.
Elementy urządzenia mogą znajdować się pod napięciem sieciowym.
NIE WOLNO UŻYWAĆ URZĄDZENIA Z MECHANICZNYMI USZKODZENIAMI OBUDOWY.
NIE WOLNO UŻYWAĆ URZĄDZENIA W WARUNKACH PODWYŻSZONEJ WILGOTNOŚCI.
NIEDOPUSZACZALNY JEST KONTAKT URZĄDZENIA Z WODĄ.
Stosowanie urządzenia jest bezpieczne pod warunkiem przestrzegania zasad eksploatacji.
Ukraina, Odessa www.novatek-elеctro.com
~ 2 ~
1. PRZEZNACZENIE
MCK-301-8 służy do sterowania komorami, ladami i monoblokami chłodniczymi oraz innymi handlowymi i
przemysłowymi urządzeniami chłodniczymi.
MCK-301-8 pozwala kontrolować temperaturę komory chłodniczej i parownika oraz, w zależności od
ustawionego trybu pracy, temperaturę drugiego parownika lub temperaturę powietrza za wentylatorem. Urządzenie
pozwala rozpocząć automatyczne rozmrażanie uzależnione od różnicy miedzy temperaturą komory chłodniczej i
temperaturą powietrza za wentylatorem.
МСК-301-8 może służyć do ochronnego odłączenia sprężarki w przypadku podłączenia do МСК-301-8 czujnika
temperatury sprężarki typu PTC lub NTC.
МСК-301-8 zapewnia ochronne odłączenie sprężarki i wentylatora w przypadku niedopuszczalnych parametrów
sieci elektrycznej (kontroluje wartość skuteczną napięcia fazowego lub liniowego, symetrię faz, prawidłową
kolejność faz i stan styków siłowych zewnętrznego wyzwalacza elektromagnetycznego przed i po załączeniu
sprężarki) oraz automatyczne ponowne załączenie po przywróceniu właściwych parametrów napięcia po upływie
ustawionego przez użytkownika okresu czasu.
Moduł MCK-310-8 różni się od modelu MCK-301 tym, że dla ułatwienia obsługi zostały w nim wprowadzone
następujące tryby dodatkowe:
1) W pozycji menu “o01” (cyfrowy sygnał wejściowy) dodano: tryb 3 – awaria przy zwartym styku cyfrowym i
tryb 4 – awaria przy rozwartym styku cyfrowym;
2) dodano pozycję menu “rrS” – tryb pracy przekaźnika sygnalizacji (0 - standardowy tryb pracy,
1- przekaźnik sygnalizacji stosowany jako wyjście przekaźnika obciążenia);
3) W pozycji menu “U08” (kontrola napięcia na zaciskach wyzwalacza) dodano tryb 3 – całkowite odłączenie
wszystkich trzech faz wyzwalacza nie uznawać za awarię;
4) wprowadzono sygnalizację trybu szybkiego schładzania.
W wersji 81 (pozycja menu rEL) dodano funkcję przywrócenia ustawień fabrycznych (pkt 4.5.) i pozycję menu
“d15”(czas pracy ciągłej sprężarki do chwili rozpoczęcia rozmrażania uzależnionego od różnicy temperatur).
W wersji 82 (pozycja menu rEL) dodano tryb grzania (pkt 5.2.4).
W wersji 83 (pozycja menu rEL):
1) dodano pozycję menu FAd - różniczka funkcji włączenia wentylatora;
2) dodano pozycję menu CFP – stała czasowa cyfrowego filtru sygnałów z czujników temperatury;
3) dodano możliwość odłączenia kontroli parametrów sieci elektrycznej (przy U01=2);
4) zmieniono mnemoniki awarii (cyfry zostały zamienione na litery i znaki specjalne w celu lepszej percepcji
treści informacji).
W wersji 84 (pozycja menu rEL): zmieniono algorytm zakończenia rozmrażania po osiągnięciu zadanej
temperatury parownika w przypadku pracy MCK z dwoma parownikami.
2. PODSTAWOWE DANE:
Wejścia analogowe: 3 wejścia dla czujników NTC/PTC ze wzmocnioną izolacją elektryczną przeznaczone do
kontroli temperatury i sterowania rozmrażaniem.
Wejście cyfrowe: może być stosowane do podłączenia czujnika otwarcia drzwi, do sterowania rozmrażaniem
(zwarcie lub rozwarcie obwodu wejścia cyfrowego) oraz jako wejście zewnętrzne sygnału awarii.
Wyjścia główne:
- przełączne wyjście przekaźnikowe do sterowania sprężarką - 8 А, 250 V przy cos φ=1.
- normalnie rozwarte wyjście przekaźnikowe do sterowania wentylatorem parownika - 8 А, 250 V przy cos φ=1.
- normalnie rozwarte wyjście przekaźnikowe do sterowania nagrzewnicą elektryczną - 8 А, 250 V przy cos φ=1.
- wyjście optotriakowe do włączenia sygnalizacji - 60 mA 50 Hz.
Dopuszczalne wahania temperatury: 0,1С.
Dokładność określenia progu zadziałania przy zmianie napięcia: nie większa niż 3 V.
Znamionowe napięcie zasilające: jednofazowe 230 V 50 Hz lub trójfazowe 400 V 50 Hz.
Napięcie, przy którym urządzenie zachowuje sprawność działania: od 160 V do 330V.
Pobór mocy: nie większy niż 5kW.
Stopień ochrony urządzenia: IP40.
Stopień ochrony listwy zaciskowej: IP20.
Klasa klimatyczna wg GOST: УЗ.
Zakres temperatur pracy [°С]: od -35 do +55.
Temperatura przechowywania [°С]: od -45 do +75/
Masa nie większa niż 0,3 kg.
Montaż: na standardowej szynie DIN 35 mm.
Pozycja pracy: dowolna
Zaciski urządzenia umożliwiają podłączenie do nich przewodów o przekroju ot 0,3 do 3,3 mm
2
.
MCK-301-8 odpowiada następującym wymaganiom:
- IEC 60947-1; - IEC 60947-6-2; - CISPR 11:2004, IDT; - IEC 61000-4-2.
Brak szkodliwych substancji w ilościach przekraczających maksymalne wartości dopuszczalnych stężeń.
Elementy sterujące i wymiary gabarytowe urządzenia są przedstawione na rysunku 1.
MCK-301-85
NOVATEK-ELECTRO
~ 3 ~
1
3
4
6
70
9
12
59
13
16
18
21
24
35
86
2
85 7 10
SET
SET
1514
DEF
FAN
17 1920
23
60
46
11
COMPDEF
22
Dioda LED "COMP" - świeci się, gdy jest włączona sprężarka.
Dioda LED "DEF" - świeci się, gdy jest włączony tryb rozmrażania.
Dioda LED "FAN" - świeci się, gdy jest włączony wentylator.
Dioda LED "SET" - świeci się w trybie ustawienia parametrów.
Rysunek 1. Panel przedni, elementy sterujące i wymiary gabarytowe МСК-301-85
Uwaga: Przycisk - w dalszej treści UP, przycisk - w dalszej treści DOWN.
Rysunek 2 - Schemat podłączenia МСК-301-85 do sieci trójfazowej
Uwaga: W przypadku podłączenia МСК-301-85 do sieci jednofazowej zaciski 1,2,3 powinny być połączone
równolegle.
3. PRZYGOTOWANIE DO PRACY
Zasady bezpieczeństwa
Wszelkie podłączenia należy wykonywać przy odłączonym napięciu.
Do МСК-301-85 podłączyć wyzwalacz sprężarki, wentylator, dzwonek elektryczny, czujniki temperatury zgodnie
z rysunkiem 2.
Podłączyć МСК-301-85 do sieci elektrycznej. Włączyć zasilanie i ustawić potrzebne tryby pracy według tabeli 2.
4. STEROWANIE МСК-301-85
NOVATEK-ELECTRO
MCK-301-85
~ 4 ~
4.1 W trybie pierwotnym na wyświetlaczu МСК-301-85 pokazuje się wartość bieżącej temperatury w komorze
chłodniczej. W МСК-301-85 dostępne są trzy tryby sterowania.
4.2. Tryb blokowania klawiatury
Ten tryb umożliwia podgląd następujących parametrów:
1) temperatura nastawy (SP);
2) temperatura pierwszego parownika (tS1);
3) temperatura drugiego parownika (tS2) (jeśli parametr oO7=1) lub temperatura powietrza za wentylatorem
(tEn) (jeśli parametr oO7=2);
4) czas pracy МСК-301-85 (tbU);
5) czas pracy sprężarki (tCO);
6) stosunek czasu pracy sprężarki do czasu pracy МСК-301-85 w ustawiony przez użytkownika okres czasu (dtt).
7) napięcie fazy А przy U01=0 lub napięcie liniowe АВ przy U01=1, U_1;
8) napięcie fazy B przy U01=0 lub napięcie liniowe BC przy U01=1, U_2;
9) napięcie fazy C przy U01=0 lub napięcie liniowe CA przy U01=1, U_3;
Podgląd parametrów jest dostępny poprzez jednoczesne naciśnięcie przycisków DOWN i UP, przewijanie za
pomocą przycisków DOWN i UP, do wejścia w ustawienia parametru służy przycisk "SET".
Gdy klawiatura jest zablokowana, po naciśnięciu któregokolwiek przycisku (oprócz jednoczesnego naciśnięcia
przycisków DOWN i UP) na wyświetlaczu pojawia się komunikat "LOC". Aby odblokować klawiaturę, należy nacisnąć
przycisk "SET": zaczyna świecić dioda LED "SET", a na wyświetlaczu miga “0”. Cyfry hasła użytkownika od 1 do 9 są
wprowadzane za pomocą przycisków DOWN i UP, a potwierdzane przyciskiem "DEF”. Jeżeli wprowadzone hasło
jest
prawidłowe, klawiatura zostanie odblokowana. Jeżeli po odblokowaniu klawiatury żaden przycisk nie zostanie
naciśnięty przez 15 s, a blokada nie została zdjęta przez użytkownika, następuje ponowne zablokowanie klawiatury.
4.3. Przy odblokowanej klawiaturze są dostępne:
- włączenie rozmrażania lub przedwczesne zakończenie rozmrażania i przejście w tryb "termostat" – za pomocą
przycisku "DEF";
- włączenie trybu "szybkie schładzanie" – za pomocą jednoczesnego naciśnięcia przycisków SET i DOWN;
- zmiana i podgląd parametrów z poziomu użytkownika;
- podgląd parametrów z poziomu serwisowego.
Podgląd i zmiana parametrów z poziomu użytkownika są dostępne poprzez naciśniecie przycisku "SET", po
czym zaczyna świecić dioda LED "SET". Parametry są przewijane za pomocą przycisków DOWN i UP, do wejścia
w ustawienia parametru służy przycisk "SET", zmiana parametru za pomocą przycisków DOWN i UP, zapis
parametru i powrót do menu głównego – przycisk DEF, powrót do menu głównego bez zapisu – przycisk SET.
Jeżeli w ciągu 15 s nie zostanie naciśnięty żaden przycisk, МСК-301-85 powróci do trybu pierwotnego.
4.4. Praca w trybie serwisowym
Aby wejść do trybu serwisowego, należy nacisnąć
jest zabezpieczony hasłem, na wyświetlaczu pojawia się komunikat PAS.
i utrzymywać przez 5 s przycisk SET. Jeżeli tryb serwisowy
Ponownie nacisnąć przycisk SET.
Zaczyna świecić dioda LED "SET", a na wyświetlaczu miga “000”. Cyfry hasła serwisowego od 1 do 9 są
wprowadzane za pomocą przycisków DOWN i UP, a potwierdzane przyciskiem "DEF”.
Jeżeli wprowadzone hasło
nie jest prawidłowe, pokazuje się komunikat PAS (miga S), a po upływie 15 s MCK powróci do trybu pierwotnego.
Po wprowadzeniu prawidłowego hasła na wyświetlaczu pokazuje się pierwszy parametr menu trybu serwisowego.
Parametry są przewijane za pomocą przycisków DOWN i UP, wejście w ustawienia parametru za pomocą
przycisku
"SET", zmiana parametru za pomocą przycisków DOWN i UP, zapis parametru i powrót do menu
głównego – przycisk DEF, powrót do menu głównego bez zapisu – przycisk SET. Jeżeli w ciągu 15 s nie zostanie
naciśnięty żaden przycisk, МСК-301-85 powróci do trybu pierwotnego.
W trybie serwisowym zakaz lub zezwolenie na dostęp do któregokolwiek parametru z poziomu użytkownika
można ustawić poprzez jednoczesne naciśniecie przycisków "SET" i DOWN. W przypadku zakazu dostępu na
prawym wyświetlaczu cyfrowym wyświetla się kropka (podczas podglądu parametru).
4.5.Aby szybko przywrócić nastawy fabryczne, należypodać na urządzenie napięcie zasilania naciskając
równocześnie przyciski SET, DOWN i UP. Na wyświetlaczu powinno zaświecić się “nAU”. Wyłączyć zasilanie.
Fabryczne ustawienia zostaną przywrócone.
5. TRYBY PRACY МСК-301-85
5.1. W МСК-301-85 dostępne są następujące tryby pracy:
– tryb "termostat";
– tryb szybkiego schładzania;
– tryb alarmu.
W trybie "termostat" moduł podtrzymuje zadaną w komorze temperaturę, zapewnia rozmrażanie i odprowa-
dzenie skroplin. Tryb szybkiego schładzania zapewnia szybkie schładzanie, opóźnienie rozmrażania i rozmrażanie.
5.2. Tryb "termostat"
5.2.1. W trybie "termostat" МСК-301-85 podtrzymuje zadaną przez użytkownika temperaturę w komorze,
sterując pracą sprężarki i wentylatora.
5.2.2. Praca sprężarki
MCK-301-85
