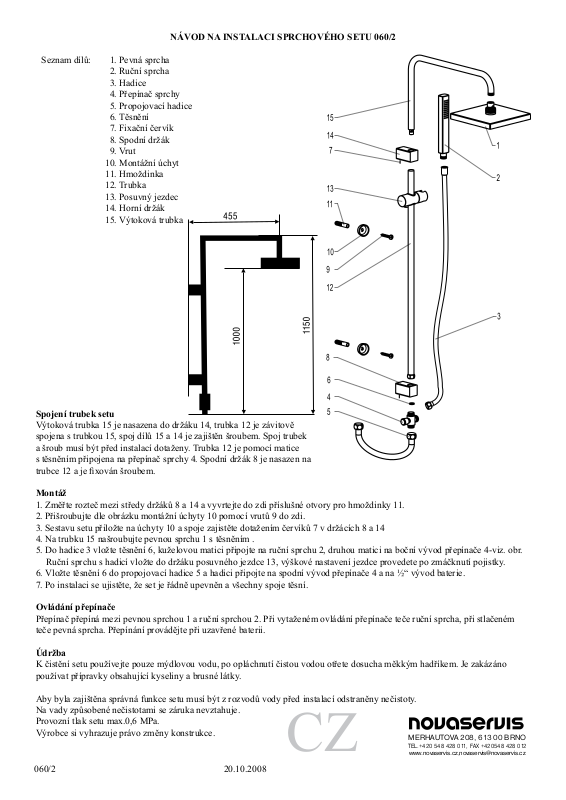

NÁVOD NA INSTALACI SPRCHOVÉHO SETU 060/2

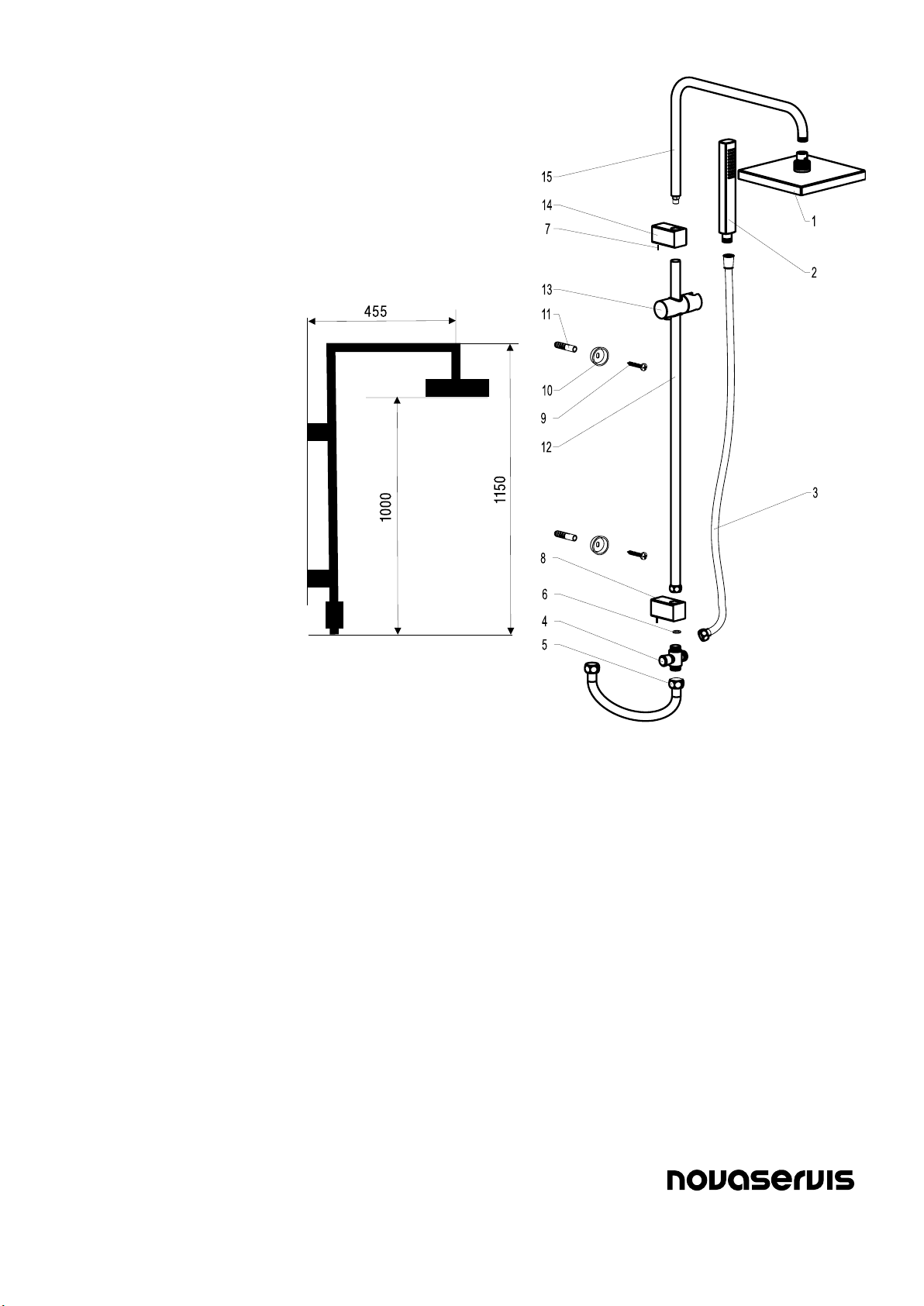

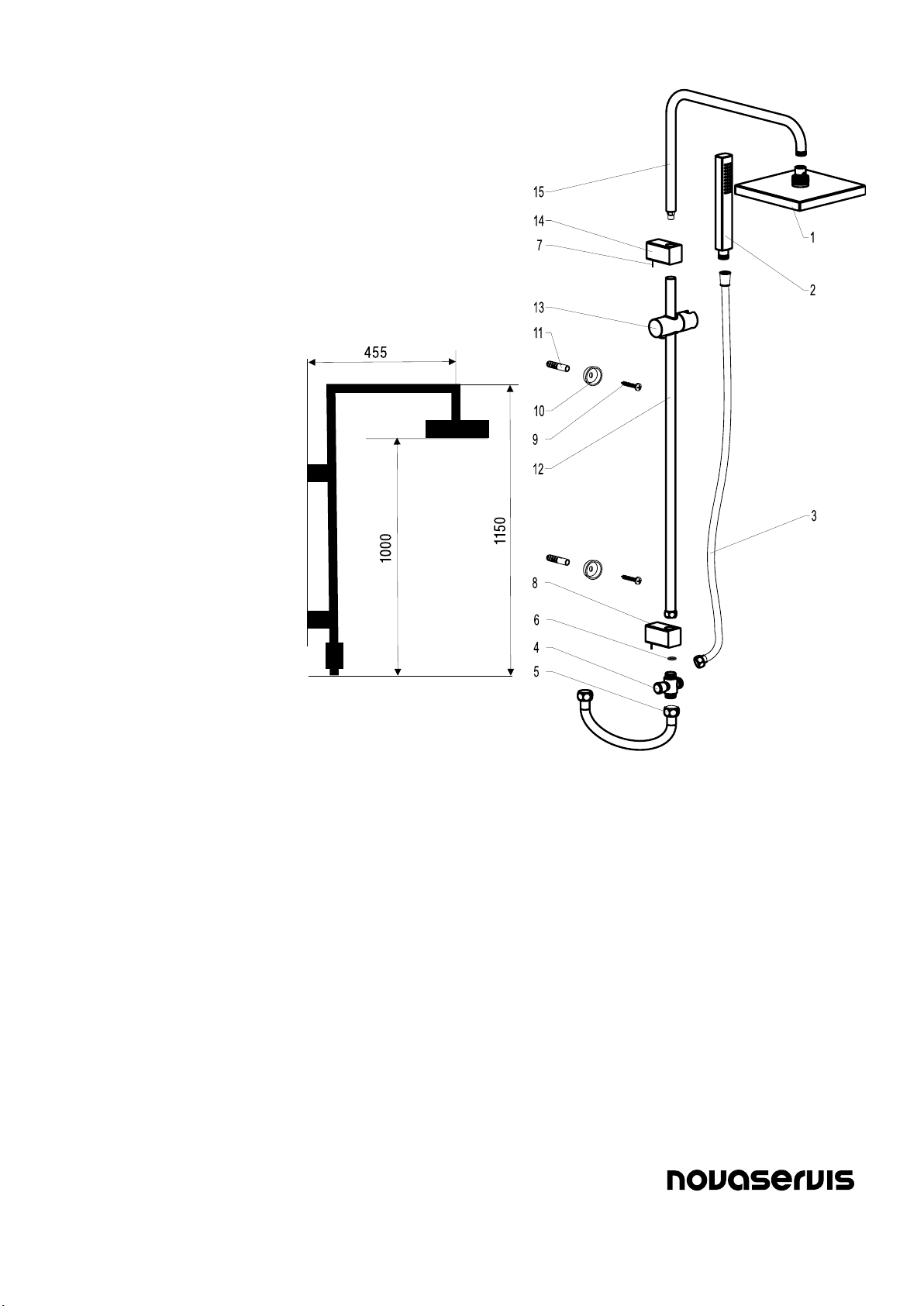

Seznam dílů: 1. Pevná sprcha

2. Ruční sprcha

3. Hadice

4. Přepínač sprchy

5. Propojovací hadice

6. Těsnění

7. Fixační červík

8. Spodní držák

9. Vrut

10. Montážní úchyt

11. Hmoždinka

12. Trubka

13. Posuvný jezdec

14. Horní držák

15. Výtoková trubka

Spojení trubek setu

Výtoková trubka 15 je nasazena do držáku 14, trubka 12 je závitově spojena s trubkou 15, spoj dílů 15 a 14 je zajištěn šroubem. Spoj trubek a šroub musí být před instalací dotaženy. Trubka 12 je pomocí matice s těsněním připojena na přepínač sprchy 4. Spodní držák 8 je nasazen na trubce 12 a je xován šroubem.

Montáž

1. Změřte rozteč mezi středy držáků 8 a 14 a vyvrtejte do zdi příslušné otvory pro hmoždinky 11.

2. Přišroubujte dle obrázku montážní úchyty 10 pomocí vrutů 9 do zdi.

3. Sestavu setu přiložte na úchyty 10 a spoje zajistěte dotažením červíků 7 v držácích 8 a 14

4. Na trubku 15 našroubujte pevnou sprchu 1 s těsněním .

5. Do hadice 3 vložte těsnění 6, kuželovou matici připojte na ruční sprchu 2, druhou matici na boční vývod přepínače 4-viz. obr. Ruční sprchu s hadicí vložte do držáku posuvného jezdce 13, výškové nastavení jezdce provedete po zmáčknutí pojistky.

6. Vložte těsnění 6 do propojovací hadice 5 a hadici připojte na spodní vývod přepínače 4 a na ½“ vývod baterie.

7. Po instalaci se ujistěte, že set je řádně upevněn a všechny spoje těsní.

Ovládání přepínače

Přepínač přepíná mezi pevnou sprchou 1 a ruční sprchou 2. Při vytaženém ovládání přepínače teče ruční sprcha, při stlačeném teče pevná sprcha. Přepínání provádějte při uzavřené baterii.

Údržba

K čistění setu používejte pouze mýdlovou vodu, po opláchnutí čistou vodou otřete dosucha měkkým hadříkem. Je zakázáno používat přípravky obsahující kyseliny a brusné látky.

Aby byla zajištěna správná funkce setu musí být z rozvodů vody před instalací odstraněny nečistoty. Na vady způsobené nečistotami se záruka nevztahuje. Provozní tlak setu max.0,6 MPa. Výrobce si vyhrazuje právo změny konstrukce.

060/2

Page 2

NÁVOD NA INŠTALÁCIU SPRCHOVÉHO SETU 060/2

Zoznam dielov: 1. Pevná sprcha

2. Ručná sprcha

3. Hadica

4. Prepínač sprchy

5. Prepojovacie hadice

6. Tesnenie

7. Fixačný červík

8. Spodný držiak

9. Samo rezná skrutka

10. Montážny úchyt

11. Hmoždinka

12. Trubka

13. Posuvný jazdec

14. Horný držiak

15. Výtoková trubka

Spojenie trubiek setu

Výtoková trubka 15 je nasadená do držiaku 14, trubka 12 je závitom spojená s trubkou 15, spoj dielov 15 a 14 je zaistený skrutkou. Spoj trubiek a skrutka musia byť pred inštaláciou dotiahnuté. Trubka 12 je pomocou matice s tesnením pripojená na prepínač sprchy 4. Spodný držiak 8 je nasadený na trubke 12 a xovaný skrutkou.

Montáž

1. Zmerajte rozteč medzi stredmi držiakov 8 a 14 a vyvŕtajte do steny príslušné otvory pre hmoždinky 11.

2. Priskrutkujte podľa obrázku montážne úchyty 10 pomocou samo rezných skrutiek 9 do steny.

3. Zostavu setu priložte na úchyty 10 a spoje zaistite dotiahnutím červíkov 7 v držiakoch 8 a 14.

4. Na trubku 15 naskrutkujte pevnú sprchu 1 s tesnením.

5. Do hadice 3 vložte tesnenie 6, kužeľovou maticou pripojte na ručnú sprchu 2, druhou maticou na bočný vývod prepínača 4 – viď. obrázok. Ručnú sprchu s hadicou vložte do držiaka posuvného jazdca 13, výškové nastavenie jazdca prevediete po zatlačení poistky.

6. Vložte tesnenie 6 do prepojovacej hadice 5 a hadicu pripojte na spodný vývod prepínača 4 a na ½“ vývod batérie.

7. Po inštalácii sa ubezpečte, že set je riadne pripevnený a všetky spoje tesnia.

Ovládanie prepínača

Prepínač prepína medzi pevnou sprchou 1 a ručnou sprchou 2. Pri vytiahnutom ovládaní prepínača tečie ručná sprcha, pri stlačenom tečie pevná sprcha. Prepínanie prevádzajte pri uzavretej batérii.
