NOVAFLORIDA CATALOGO 2016 CATALOGO

CATALOGO GENERALE 2016

MADE IN ITALY

Tutto

il nostro calore

sotto

un solo tetto

Radiatori pressofusi

Radiatori arredo ambiente

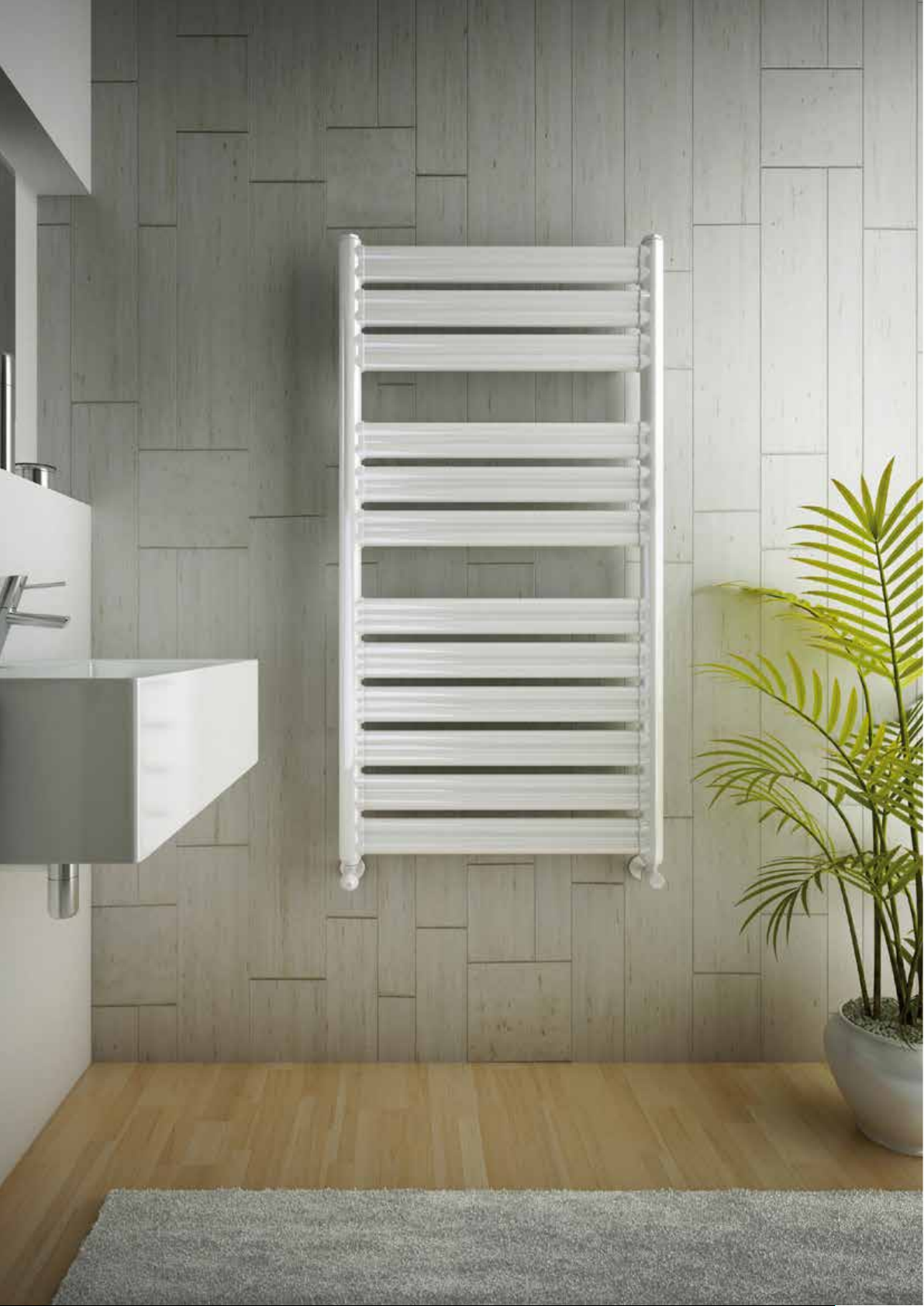

Radiatori arredo bagno

Radiatori di design

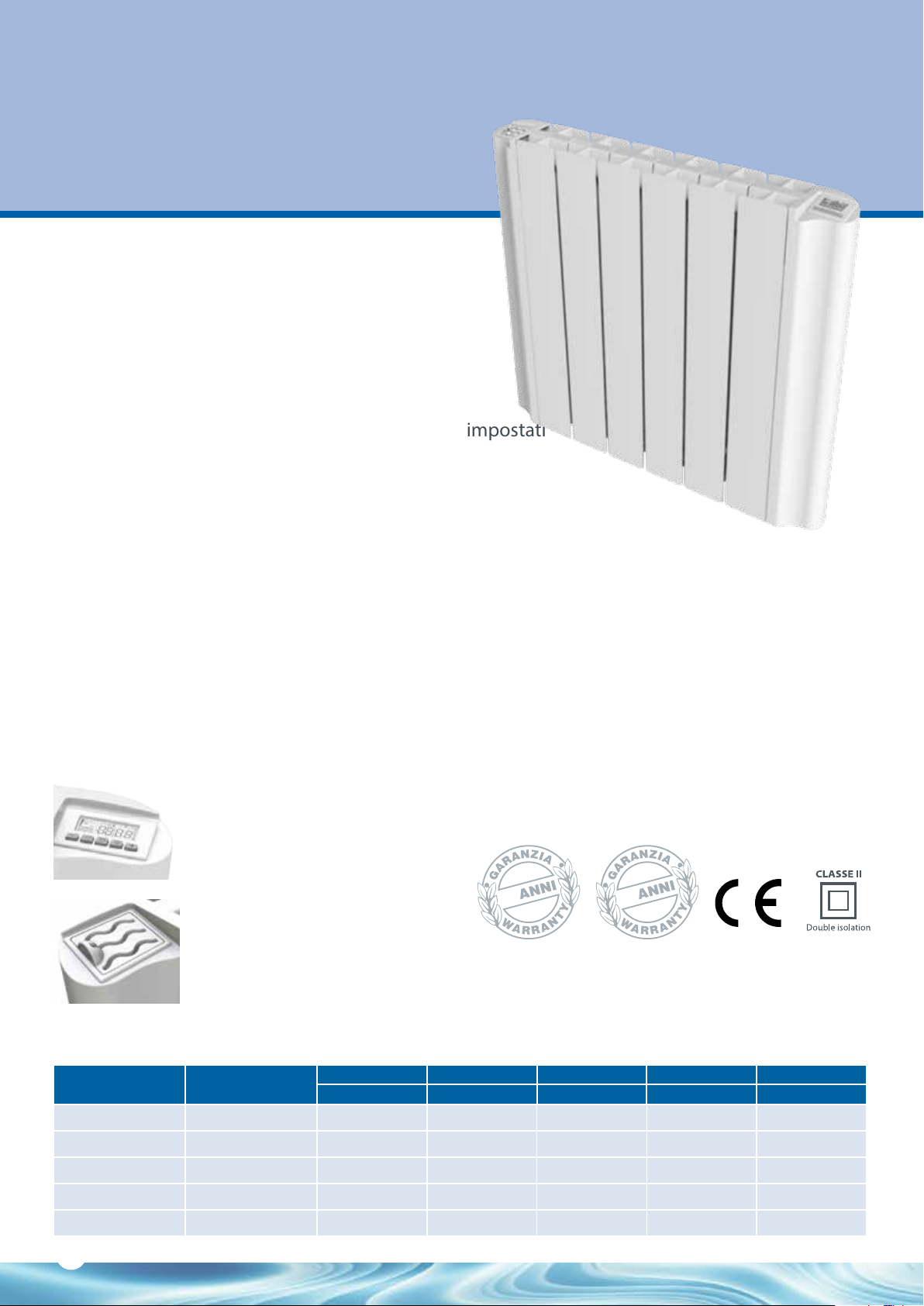

Radiatori elettrici

Stufe convettive a gas

2

Tutto

il nostro calore

sotto

un solo tetto

Radiatori pressofusi

Radiatori arredo ambiente

Radiatori arredo bagno

Radiatori di design

Radiatori elettrici

Stufe convettive a gas

Nova Florida è un brand del gruppo
Fondital, azienda italiana da 40 anni
leader a livello internazionale nel settore
dei sistemi di riscaldamento, riconosciuta
per l’eccellenza qualitativa e la continua
innovazione dei suoi prodotti.

Fondital è una società molto solida,
fortemente radicata in Valle Sabbia, in
provincia di Brescia, che dà lavoro ad
oltre 700 persone nei vari stabilimenti di
proprietà.

La dinamicità dell’azienda è dimostrata
dai continui investimenti sostenuti in
termini di avanguardia tecnologica al
fine di consolidare la propria posizione
nelle aree in cui è già presente e acquisire
nuovi mercati emergenti.

Nova Florida offre una gamma
completa di sistemi di riscaldamento,
che comprende: radiatori in alluminio
pressofuso, radiatori d’arredo in alluminio
estruso, radiatori e stufe convettive a
gas, radiatori elettrici, caldaie murali ed
a basamento, pannelli solari e moduli
fotovoltaici. La massima attenzione
alla qualità dei prodotti, garantita dai
laboratori di ricerca e sviluppo e dai
continui e severi controlli, è la leva
principale su cui si fonda il successo del
brand.

Gli insediamenti produttivi

1

1

2

3

4

FONDITAL - Carpeneda 1

Via Provinciale, 49

25079 Carp eneda di Vobarno (Br escia) Italy

Superficie totale m

Superficie coperta m

2

FONDITAL - Vestone 1

Via Mocen igo, 123

25078 Veston e (Brescia) Italy

Superficie totale m

Superficie coperta m

3

FONDITAL - Vestone 2

Via Mocen igo, 125

25078 Veston e (Brescia) Italy

Superficie totale m

Superficie coperta m

4

FONDITAL - Sabbio Chiese

Via XX Se ttembre, 39

25070 Sabbi o Chiese (Bresc ia) Italy

Superficie totale m

Superficie coperta m

5

FONDITAL - Carpeneda 2

Via Cerre to, 40

25079 Vobarn o (Brescia) Italy

Superficie totale m

Superficie coperta m

Superficie utile produttiva m

2

131.00 0

2

32.50 0

2

43.1 00

2

16.2 50

2

9.50 0

2

7.710

2

3.60 0

2

3.470

2

75.695

2

21.445

2

45.500

La rete vendita capillare e la preparazione
e velocità del servizio di assistenza
contribuiscono a fare di Nova Florida
un sicuro protagonista nel panorama
mondiale dei sistemi di riscaldamento.

5

Il Gruppo Fondital è in continuo
sviluppo, anche grazie ai forti inve­stimenti dedicati alla creazione del
nuovo sito produttivo e logistico di
Carpeneda (immagine a fianco), de­stinato alla produzione di caldaie e
dei nuovi radiatori elettrici.

4

Punti di forza NOVA FLORIDA

• Produttori della lega

• Specialisti nella costruzione degli stampi

• Esigenti nella qualità della verniciatura

• Unici nel servizio

• Sempre al anco del cliente

I radiatori a bassa temperatura

I radiatori in alluminio Nova Florida sono particolar­mente indicati nell'uso a "bassa temperatura" cioè nel
funzionamento con temperatura dell'acqua di riscal­damento attorno ai 50°C, valore che consente l'ottimo
sfruttamento delle moderne caldaie a condensazione.
Il funzionamento a bassa temperatura dei radiatori in
alluminio consente di unire ai noti vantaggi di rapidità
di risposta anche un miglior sfruttamento complessivo
del sistema, un rendimento più elevato ed un comfort
ottimale, del tutto paragonabile ai sistemi radianti
a pavimento, ma con minor spesa di installazione e
maggior flessibilità nell'utilizzo.

Bassa temperatura significa:

• costi di riscaldamento inferiori

• comfort più elevato

• ridotta circolazione di polveri

• temperatura uniforme nel locale

50°

40°

5

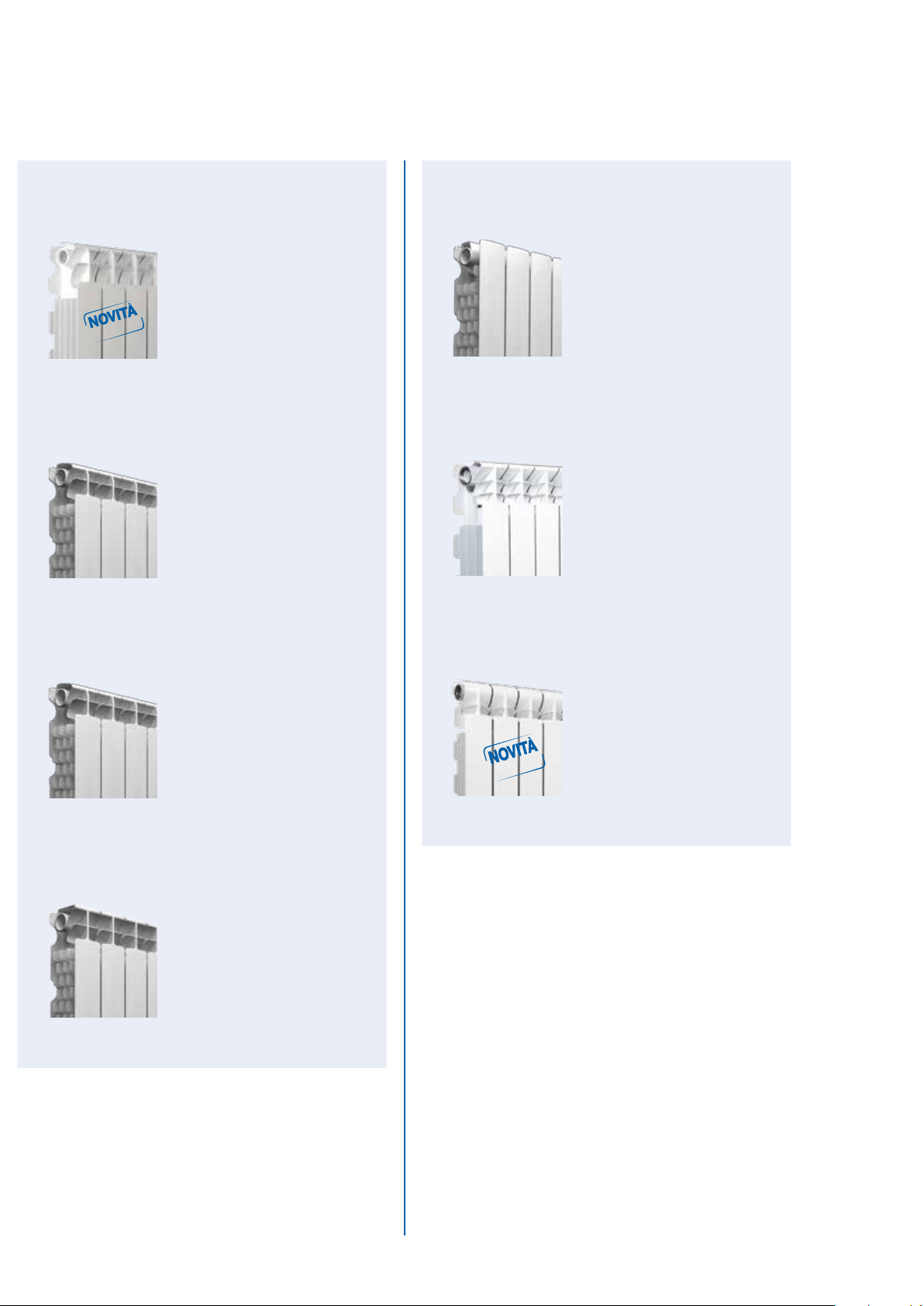

RADIATORI

RADIATORI PRESSOFUSI

Indice

2016

SEVEN SUPER B4 12

SEVEN SUPER

13

Disponibile
fino al 31/10/2016

SEVEN SUPER

ATTACCO BASSO

14

SIMUN SUPER 16

DESIDERYO 17

EXTRATHERM80 18

Disponibile fino al
31/10/2016

BIG SUPER

Disponibile
fino al 31/10/2016

2016

15

6

RADIATORI ESTRUSI

RADIATORI ELETTRICI

SAMOA DUAL R

22

ARREDOAMBIENTE

HORO R

23

ARREDOAMBIENTE

MAIOR S/90 24

MAIOR DUAL 80 25

eBLITZ GD 50

eBLITZ VA 51

ECOOL EA 52

2016

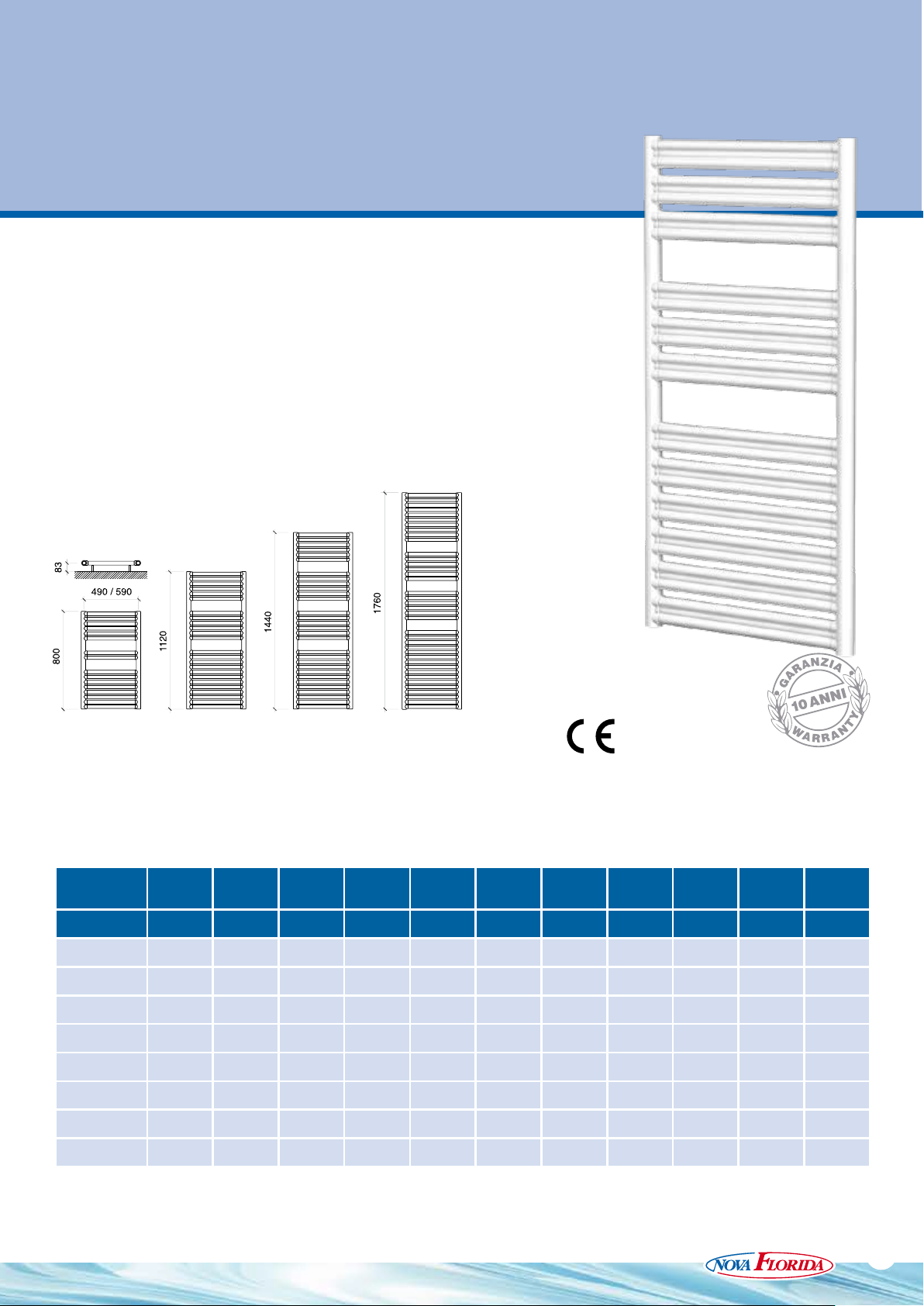

SAMOA DUAL R

ARREDOBAGNO

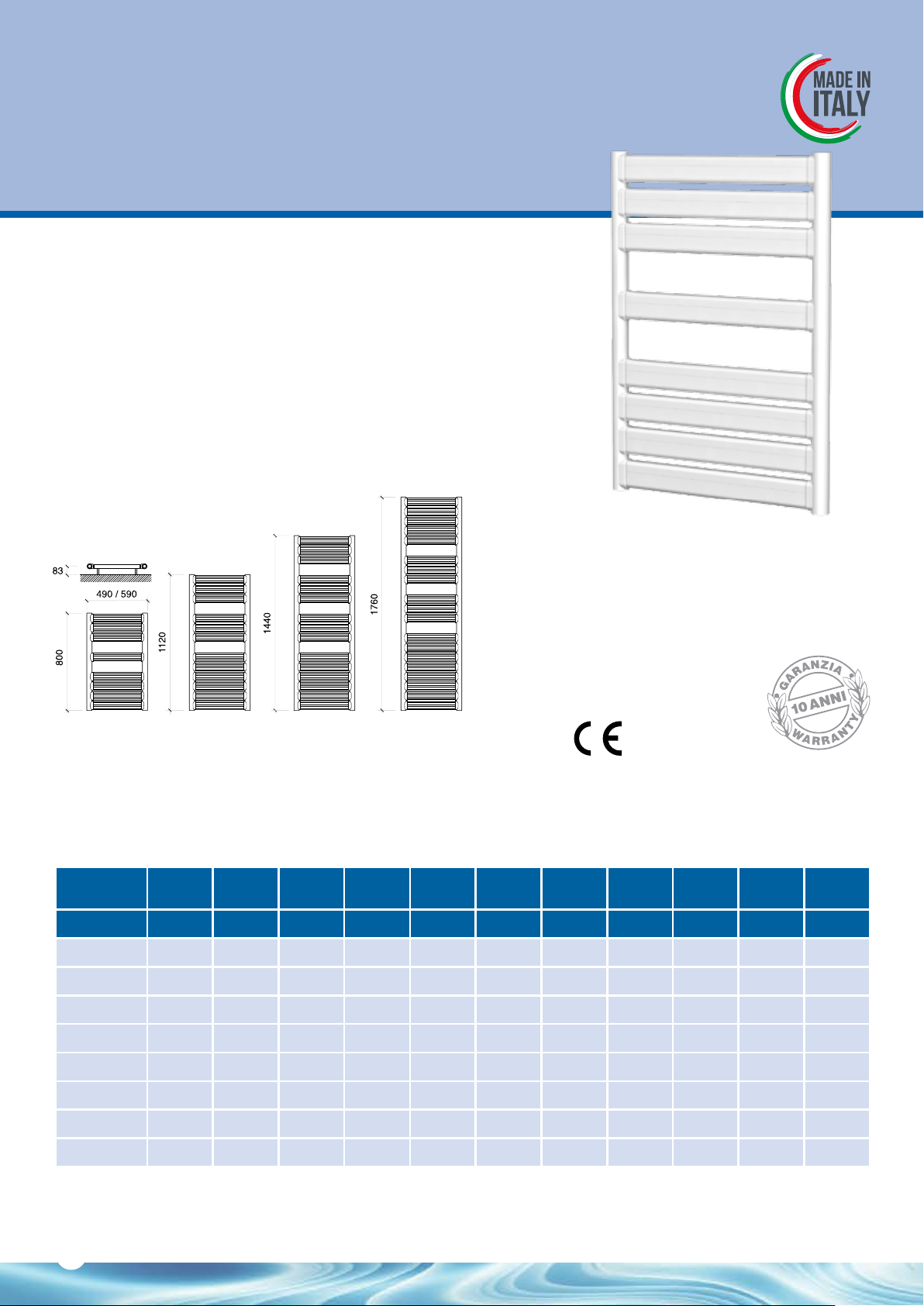

HORO R

ARREDOBAGNO

RADIATORI DI DESIGN

MOOD 32

TRIBECA 34

28

29

2016

ECOOL ED 53

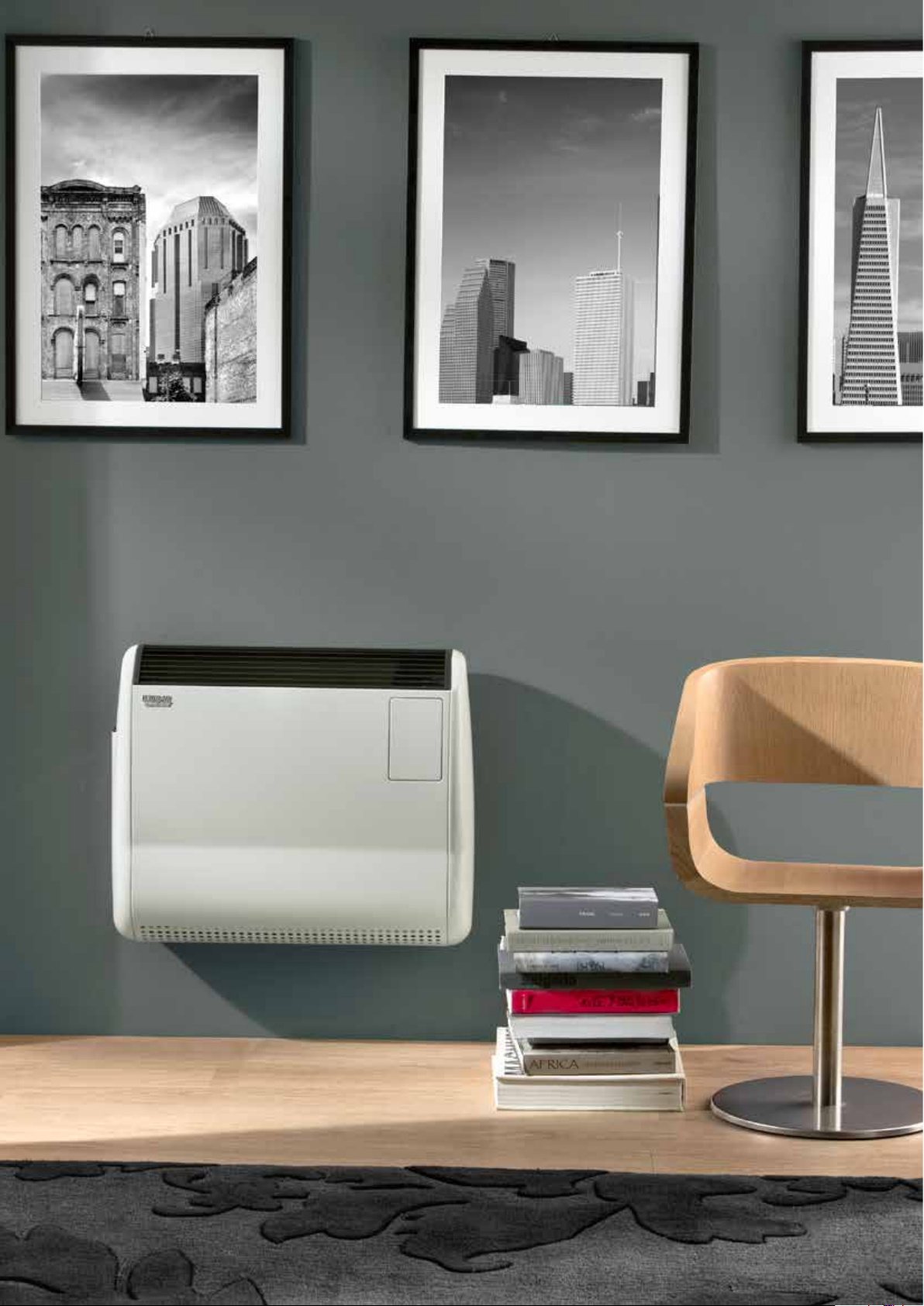

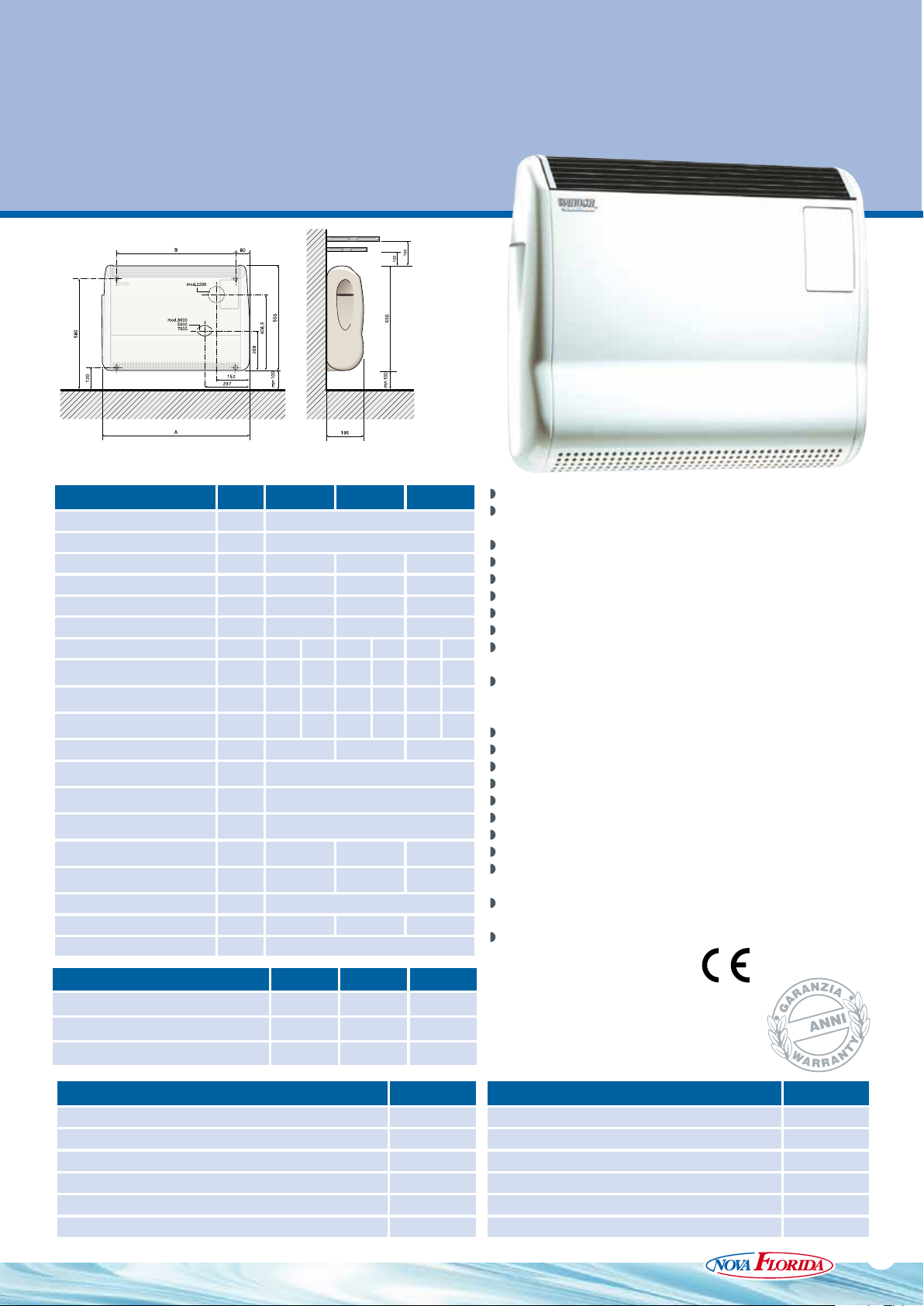

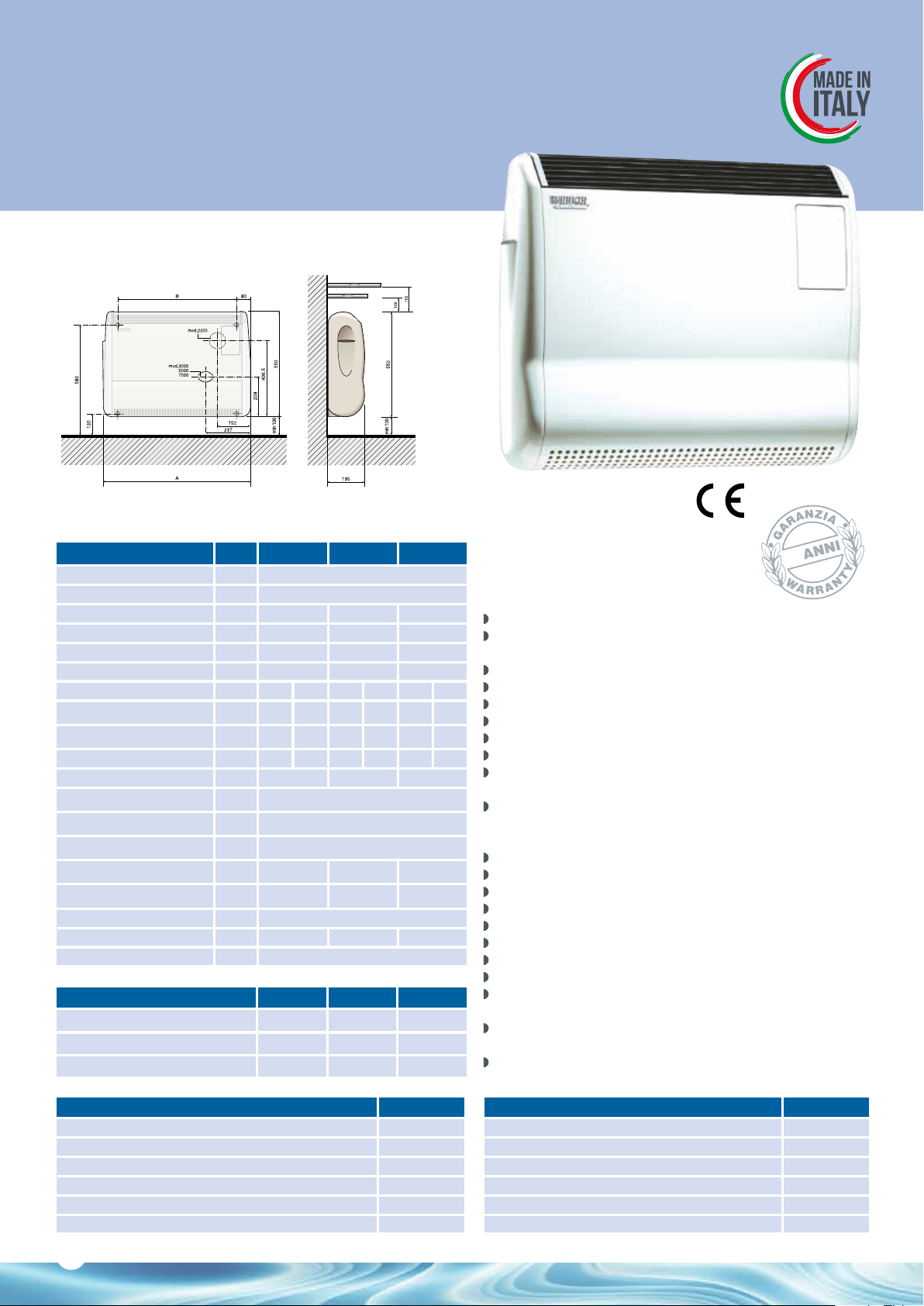

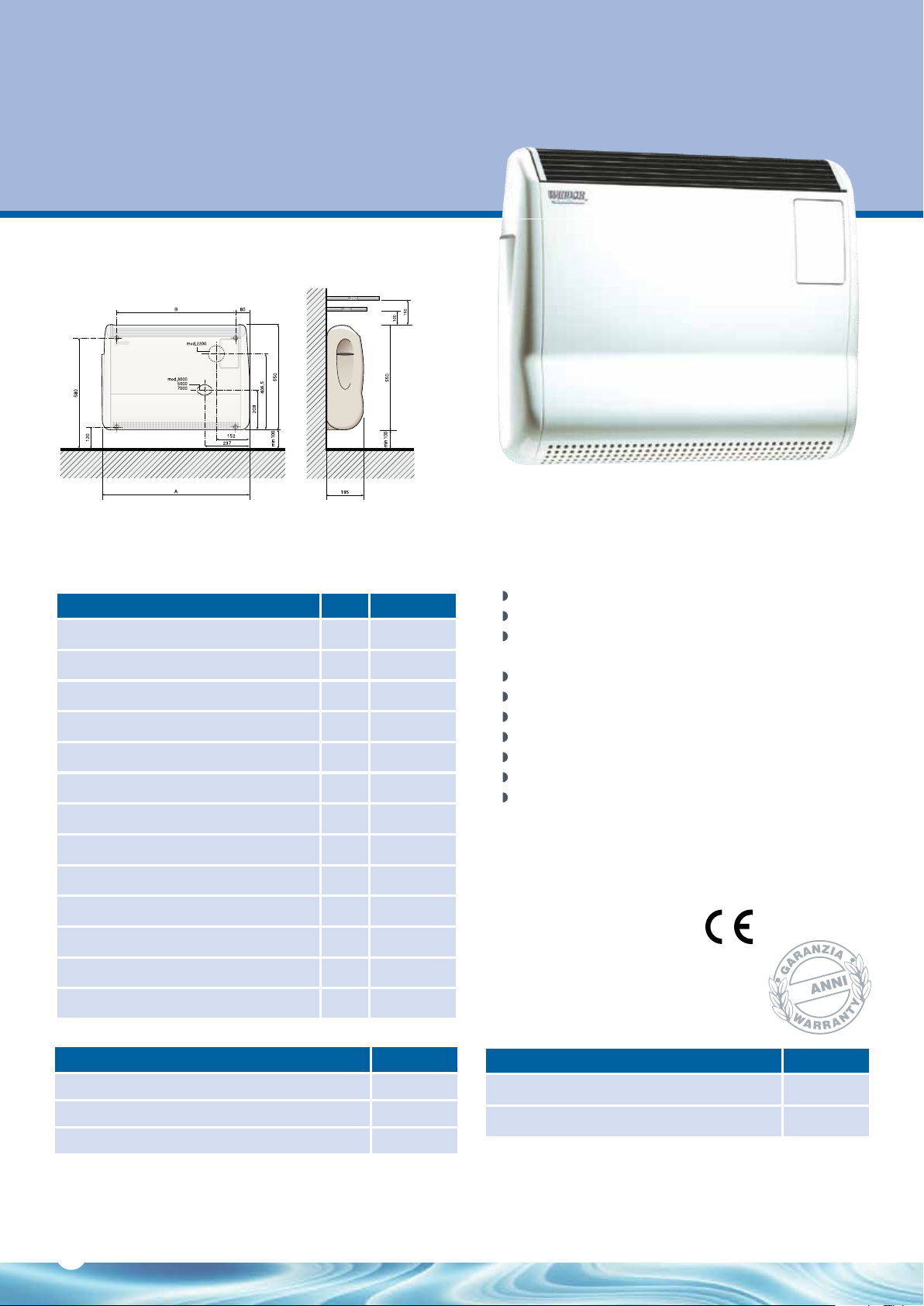

STUFE CONVETTIVE A GAS

WINDOR PLUS

56

2200

WINDOR PLUS

57

CLASSIC

COOL

36

WINDOR PLUS

58

PREMIX

7

Grazie alla Fusione Termo-Elettrica, processo PATENT PENDING, l’Alluminio presente nella zona di
giunzione tra tappo e radiatore, risulta essere omogeneo e perfettamente integrato nella matrice
metallica del radiatore stesso. Il processo di Fusione Termo-Elettrica avviene infatti a temperature
controllate che evitano sia formazioni di porosità che di residui di saldatura. Il risultato è un radiatore che
si presenta come un corpo unico al 100% in Alluminio, ancora più resistente ed affidabile.

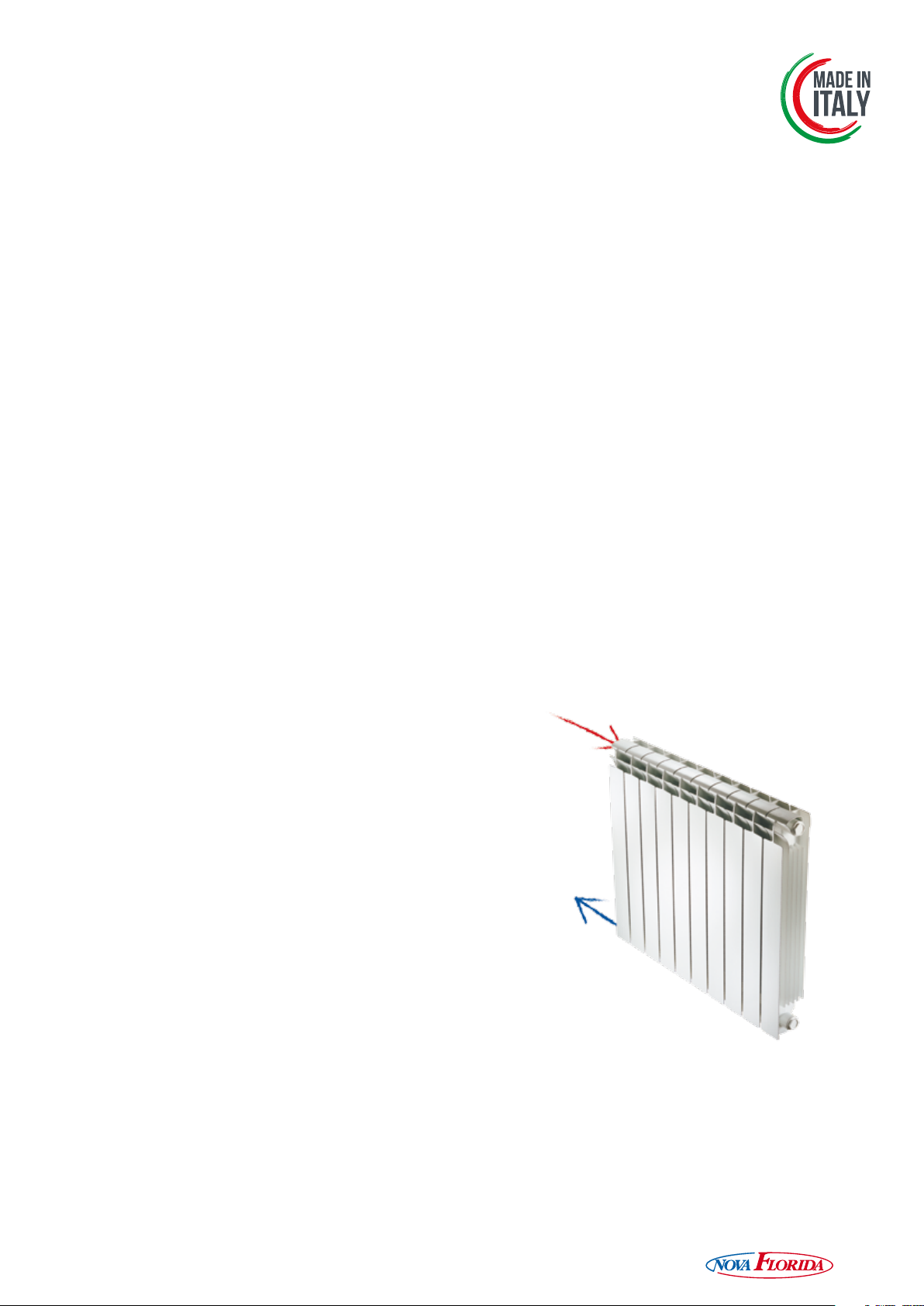

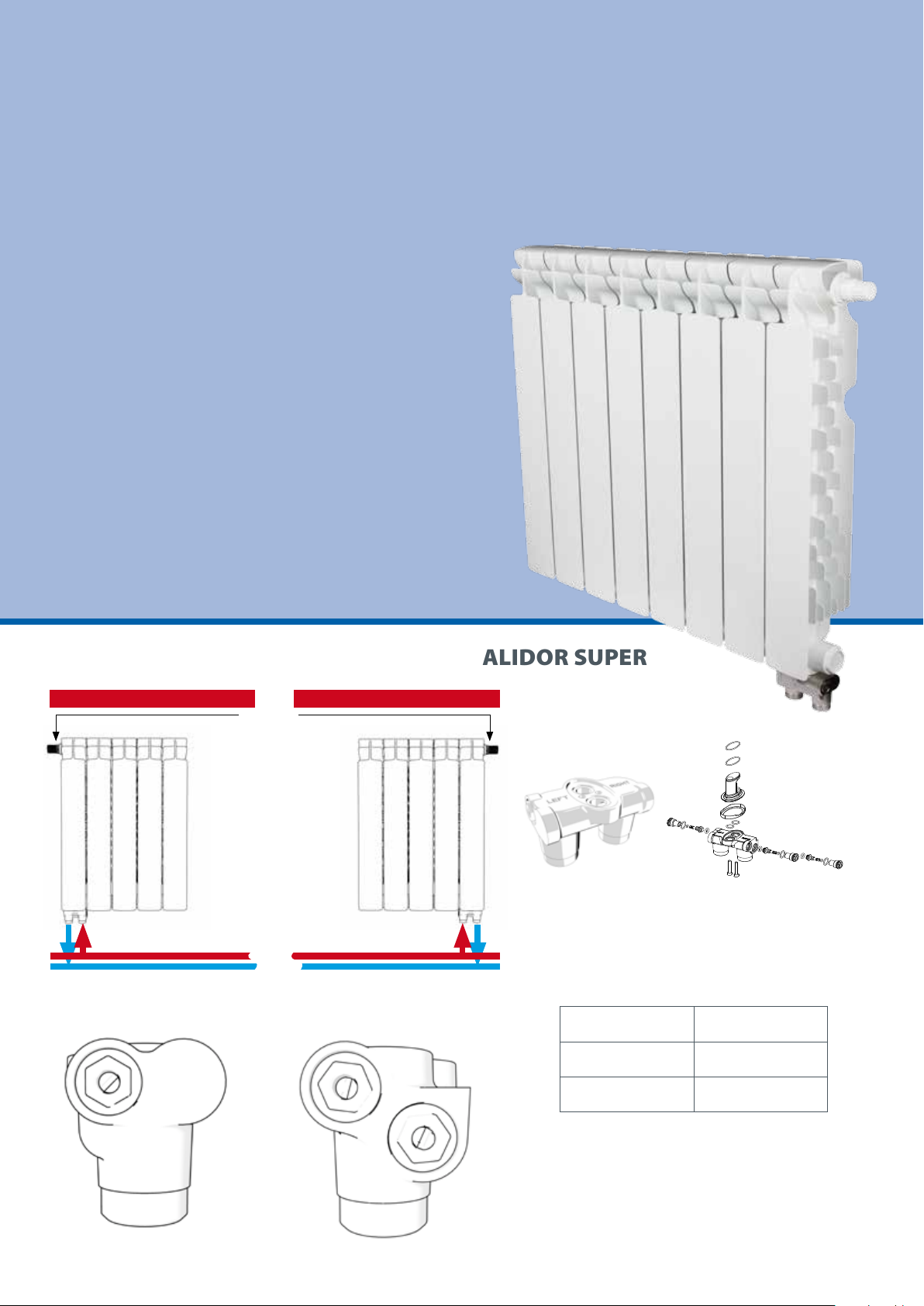

RADIATORE

ATTACCO DAL BASSO

◗ Modulare ◗ Bassa inerzia termica
◗ Minori costi di movimentazione
◗ Minor fatica per l’installazione ◗ Sostituzione veloce
◗ Sicurezza dell’impianto ◗ Impianti monotubo
◗ Numerose regolazioni di portata ◗ Bassa temperatura
◗ Alta efficienza, bassi consumi ◗ 10 anni di garanzia

Altri plus della tecnologia risultano:

◗ Nessun accumulo di sporcizia nella zona tappo
◗ Assenza totale di residui di saldatura all’interno

della camera d’acqua

◗ Estetica migliore senza bave esterne
◗ Resistenza meccanica superiore
◗ Processo ecologico senza spreco di materiale

Tecnologia applicabile per il modello CALIDOR SUPER

INGRESSO TUBI SINISTRO INGRESSO TUBI DESTRO

valvola regolatrice

INSTALLAZIONE SINISTRA INSTALLAZIONE DESTRA

FIANCO SINISTRO

A

FIANCO DESTRO

B

C

Numerose regolazioni di portata

Le numerose regolazioni di portata, visibili sul
lato della valvola, permettono di modulare il
circuito con 3 regolazioni fino a chiudere del
tutto mandata, ritorno e by-pass.

A

B RITORNO

C

Kit per il posizionamento dei tubi per
attacco sia a destra che sia a sinistra del
primo elemento di radiatore. Ciò amplia le
possibilità di applicazione specialmente

su impianti già esistenti.

MANDATA

BY-PASS

8

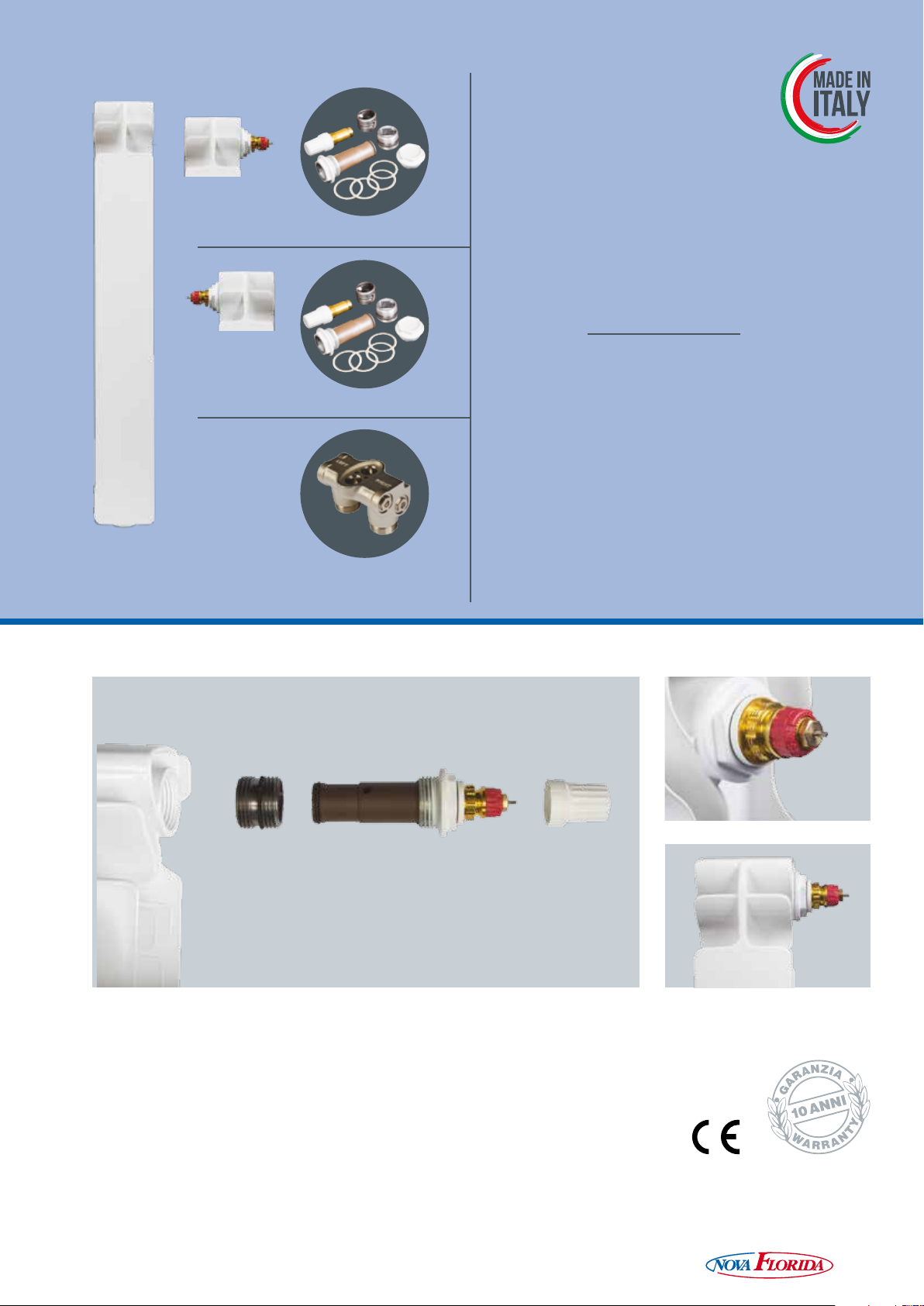

BREVETTO ESCLUSIVO

COMPOSIZIONE DEL KIT:

A

KIT DX

RADIATORE CON ATTACCO

DAL BASSO DESTRO

✔ ELEMENTO:

MODELLO RADIATORE CON INCLUSO

IL KIT ACCESSORI

ATTACCO DAL BASSO DX A)

✔ KIT VALVOLA C)

(DA ORDINARE SEPARATAMENTE)

B

KIT SX

C

Vista frontale

A = MODELLO RADIATORE

DETTAGLIO VALVOLA SUPERIORE

VALVOLA INFERIORE

RADIATORE CON ATTACCO

DAL BASSO SINISTRO

✔ ELEMENTO:

MODELLO RADIATORE CON INCLUSO

IL KIT ACCESSORI

ATTACCO DAL BASSO SX B)

✔ KIT VALVOLA C)

(DA ORDINARE SEPARATAMENTE)

Valvola superiore

Tutti i modelli della Linea CALIDOR SUPER sono garantiti 10 anni dalla data di installazione da difetti di
fabbricazione, a condizione che l’impianto sia eseguito a regola d’arte, secondo le vigenti norme e nel rispetto
delle prescrizioni riguardanti l’installazione, l’uso e la corretta manutenzione riportate sul presente catalogo.

14

9

10

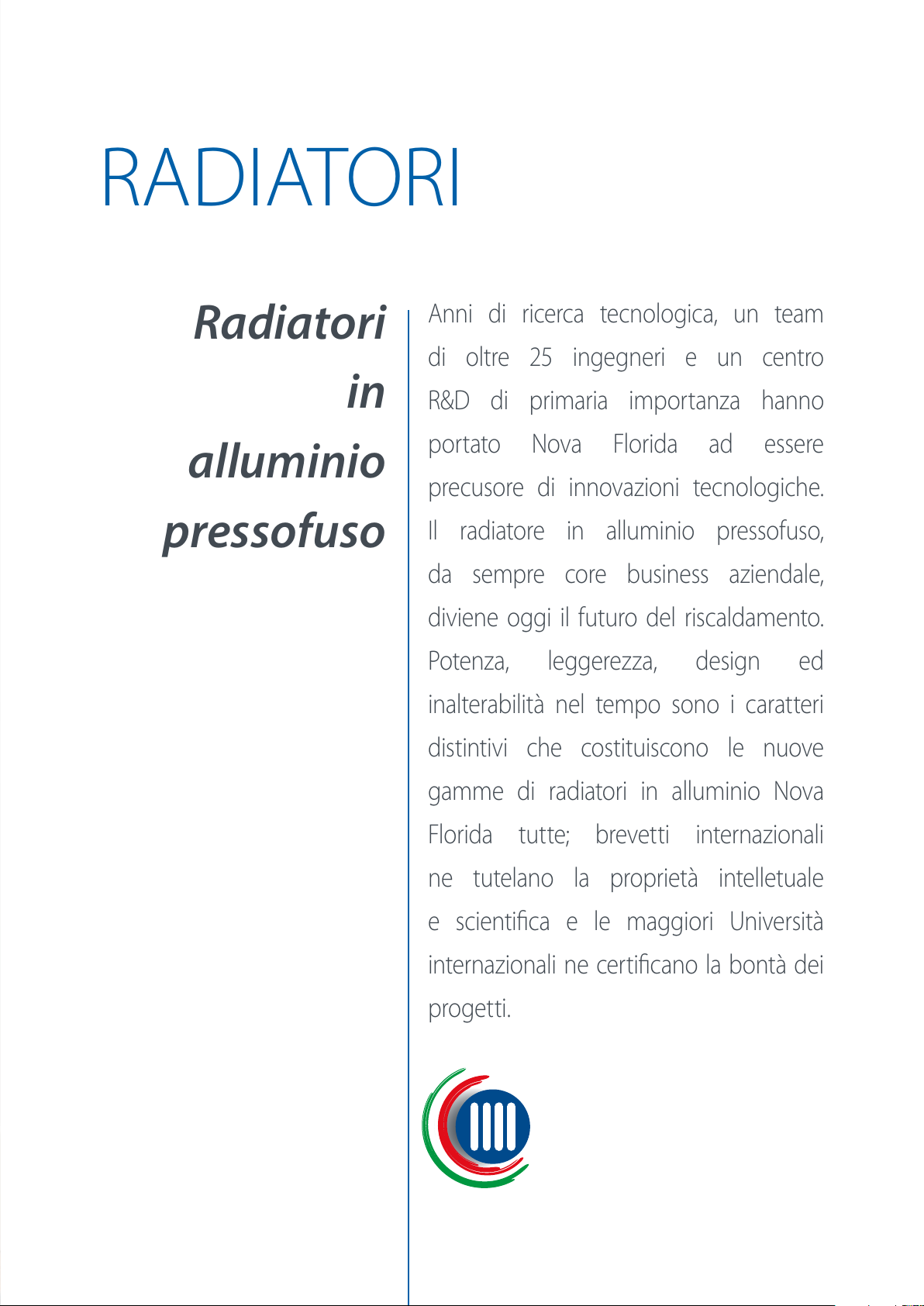

RADIATORI

Anni di ricerca tecnologica, un team

Radiatori

di oltre 25 ingegneri e un centro

in

alluminio

pressofuso

R&D di primaria importanza hanno
portato Nova Florida ad essere
precusore di innovazioni tecnologiche.
Il radiatore in alluminio pressofuso,
da sempre core business aziendale,
diviene oggi il futuro del riscaldamento.
Potenza, leggerezza, design ed
inalterabilità nel tempo sono i caratteri
distintivi che costituiscono le nuove
gamme di radiatori in alluminio Nova
Florida tutte; brevetti internazionali
ne tutelano la proprietà intelletuale
e scientifica e le maggiori Università
internazionali ne certificano la bontà dei
progetti.

Radiatori pressofusi

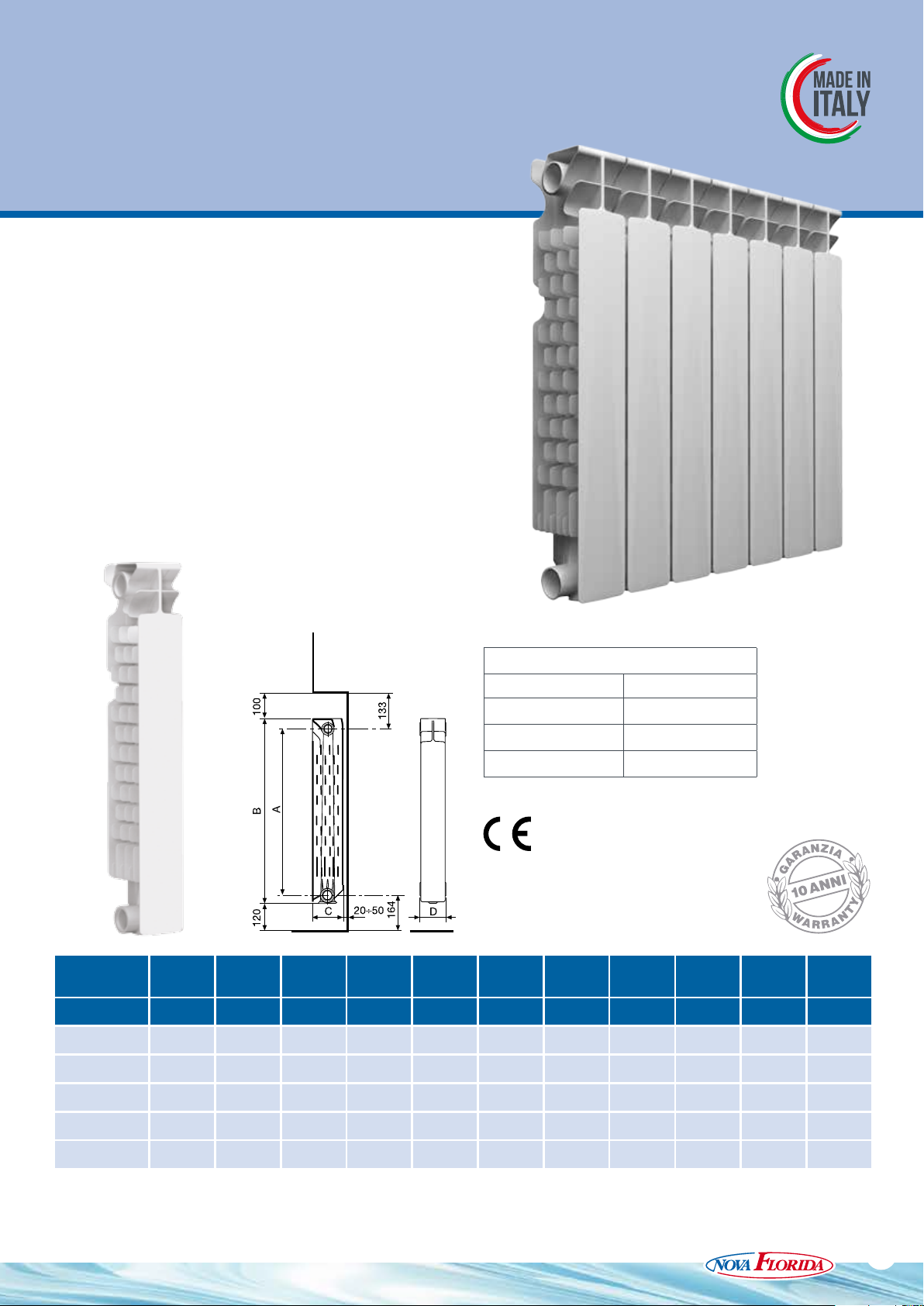

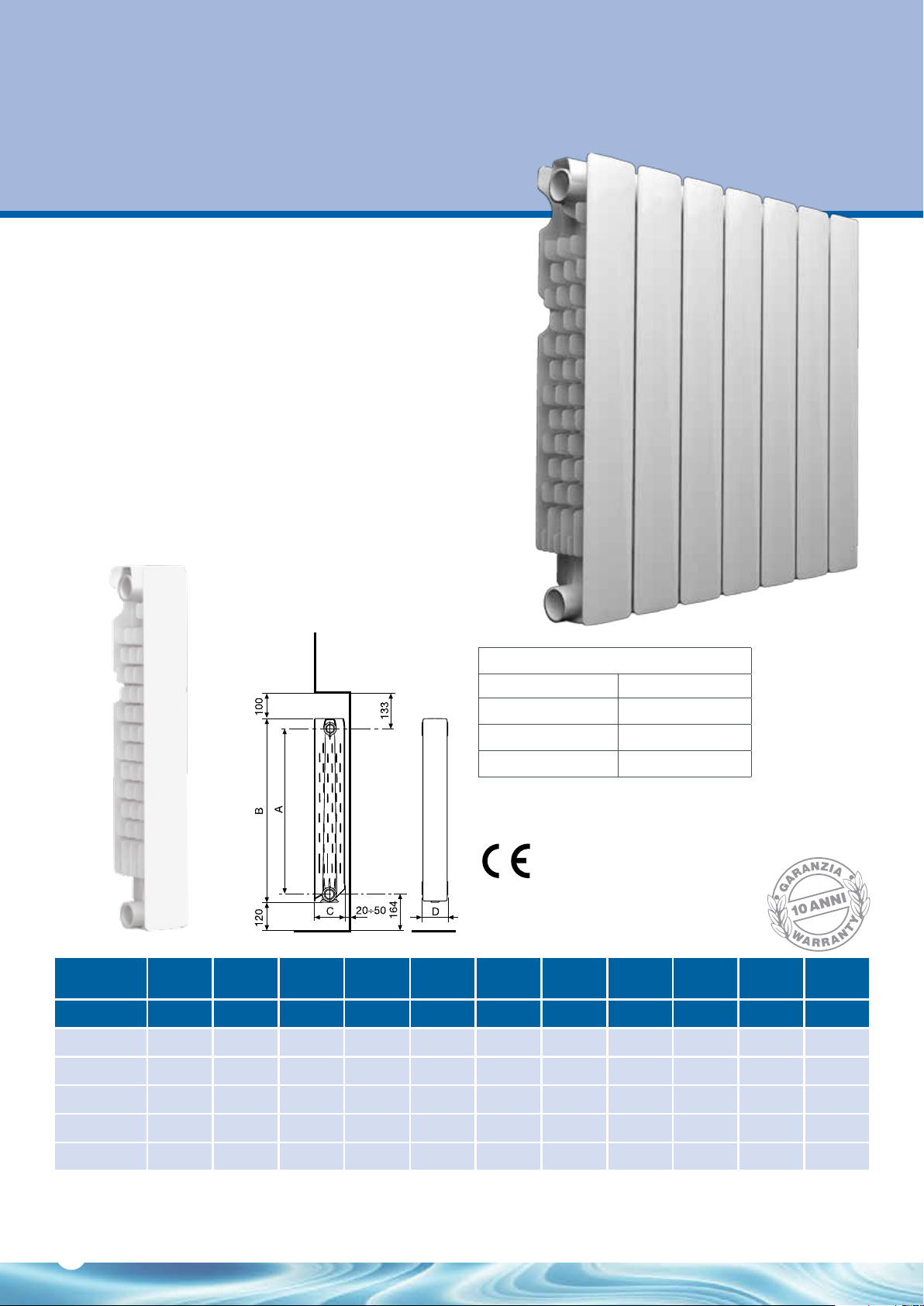

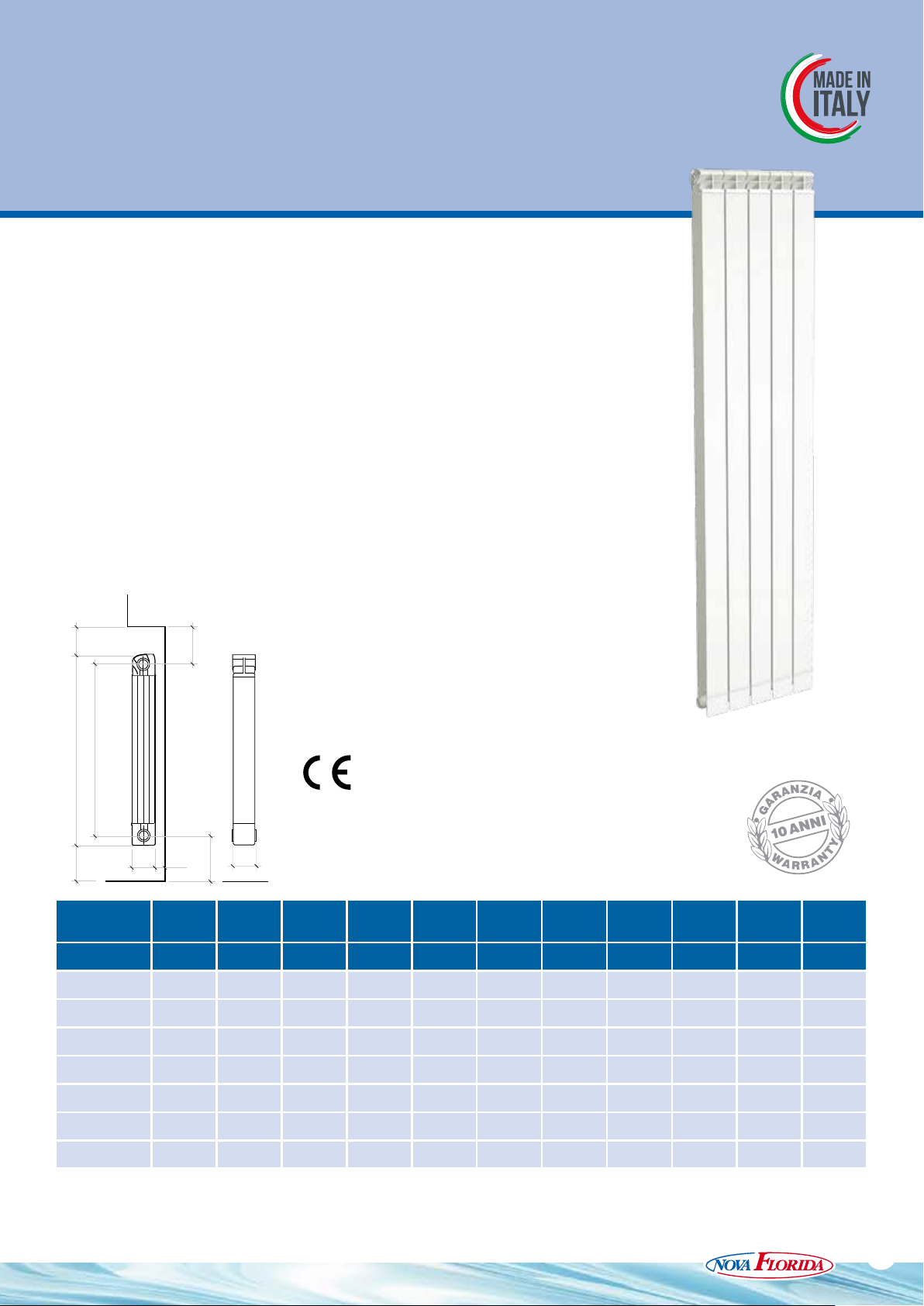

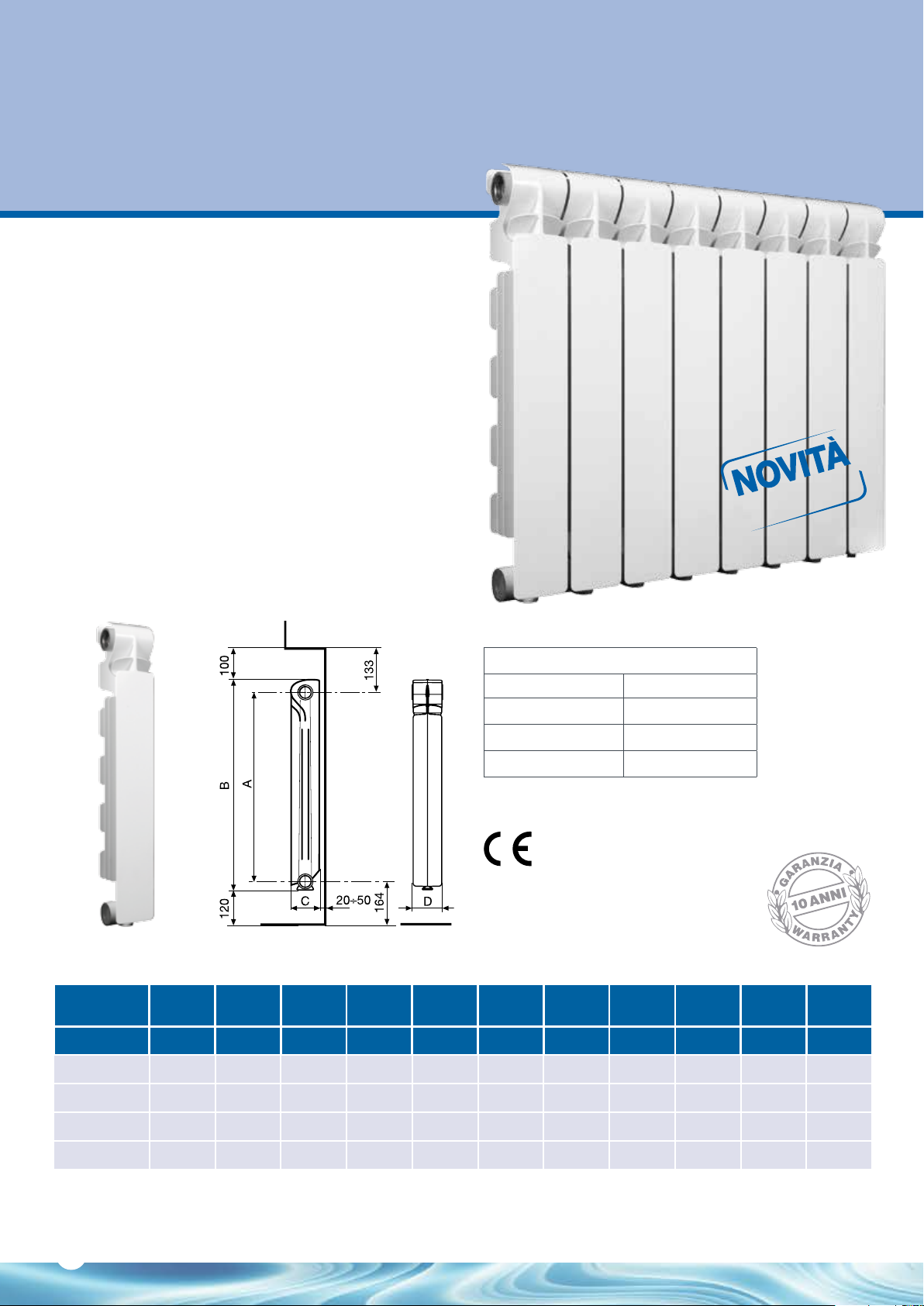

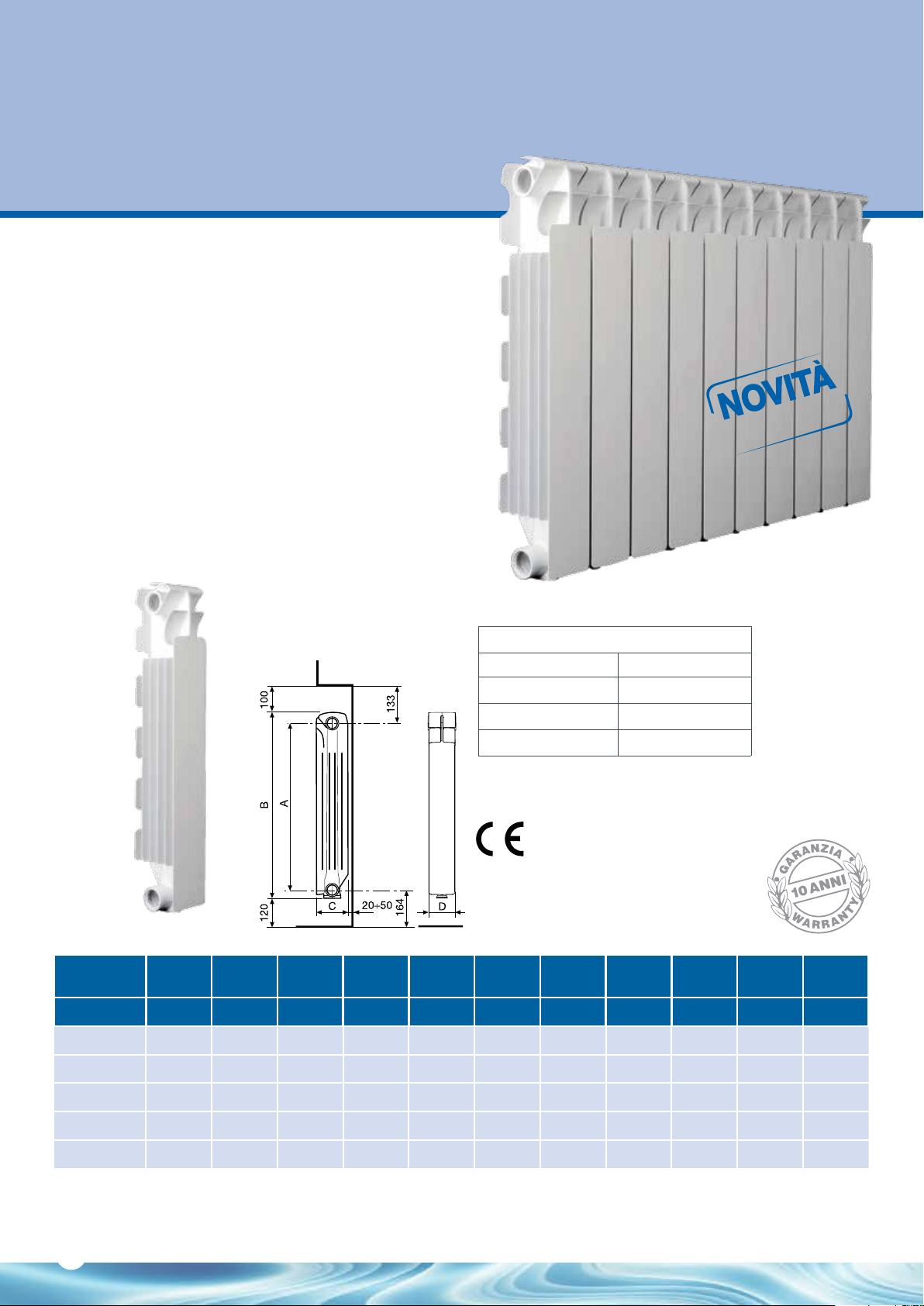

SEVEN SUPER B4

100% made in Italy

◗

Ideale per l’utilizzo a bassa temperatura;

◗

Ottimo rapporto peso/potenza, che ne

◗

agevola movimentazione ed installazione;
Modulare: perfetto per ogni spazio;

◗

Alto contenuto tecnologico:

◗

3 brevetti internazionali;
Inalterabile nel tempo, grazie alla doppia

◗

verniciatura: anaforesi + polveri;
Pressione Nominale: 16 bar;

◗

Pressione Collaudo (100% Produzione): 24 bar;

◗

Pressione Scoppio: 60 bar;

◗

Maggiore scambio termico

◗

= elevate prestazioni, bassi consumi.

2016

Assemblaggio standard:

interasse elementi

800: 3 - 10 (min-max)
700: 3 - 12 (min-max)
600-500-350: 3 - 14 (min-max)

COLORE: Bianco RAL 9010

16

Tutti i modelli SEVEN SUPER B4 sono garantiti 10 anni

dalla data di installazione da difetti di fabbricazione, a

condizione che l’impianto sia eseguito a regola d’arte.

Modello Codice Profondità Altezza Interasse Larghezza

(C) mm (B) mm (A) mm (D) mm pollici litri/el. W/el. W/el.

350/100 V685014 97 407 350 80 G1 0,20 89,9 47,2 1,2598 0,6506

500/100 V685034 97 558 500 80 G1 0,25 123,8 64,1 1,2896 0,7976

Diametro

connessioni

Contenuto

d’acqua

Potenza

∆T 50 K

Potenza

∆T 30 K

Espon.nCoe.

K

m

600/100 V685044 97 658 600 80 G1 0,31 143,6 74,0 1,2981 0,8950

700/100 V685054 97 758 700 80 G1 0,36 161,3 83,1 1,2998 0,9986

800/100 V685064 97 858 800 80 G1 0,39 177,7 91,1 1,3085 1,0635

Pressione massima di esercizio: 1600 kpa (16 bar)

Equazione caratteristica dal modello Φ = Km ∆T
I valori di potenza termica pubblicati, sono conformi alla norma europea EN 442-1:2014 e sono certificati dal Politecnico di Milano, Laboratorio М.R.Т.

- Ente notificato № 1695.

12

n

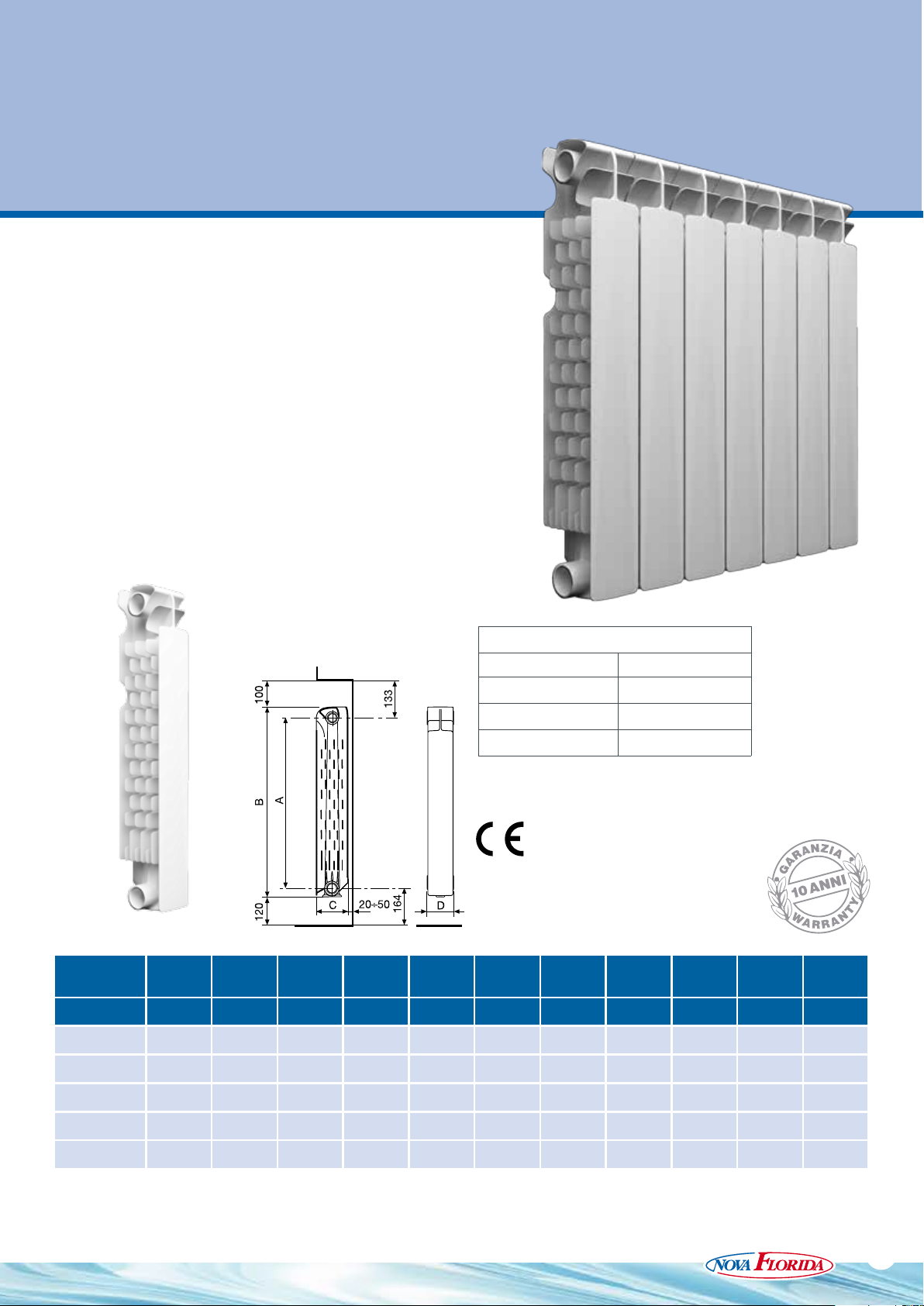

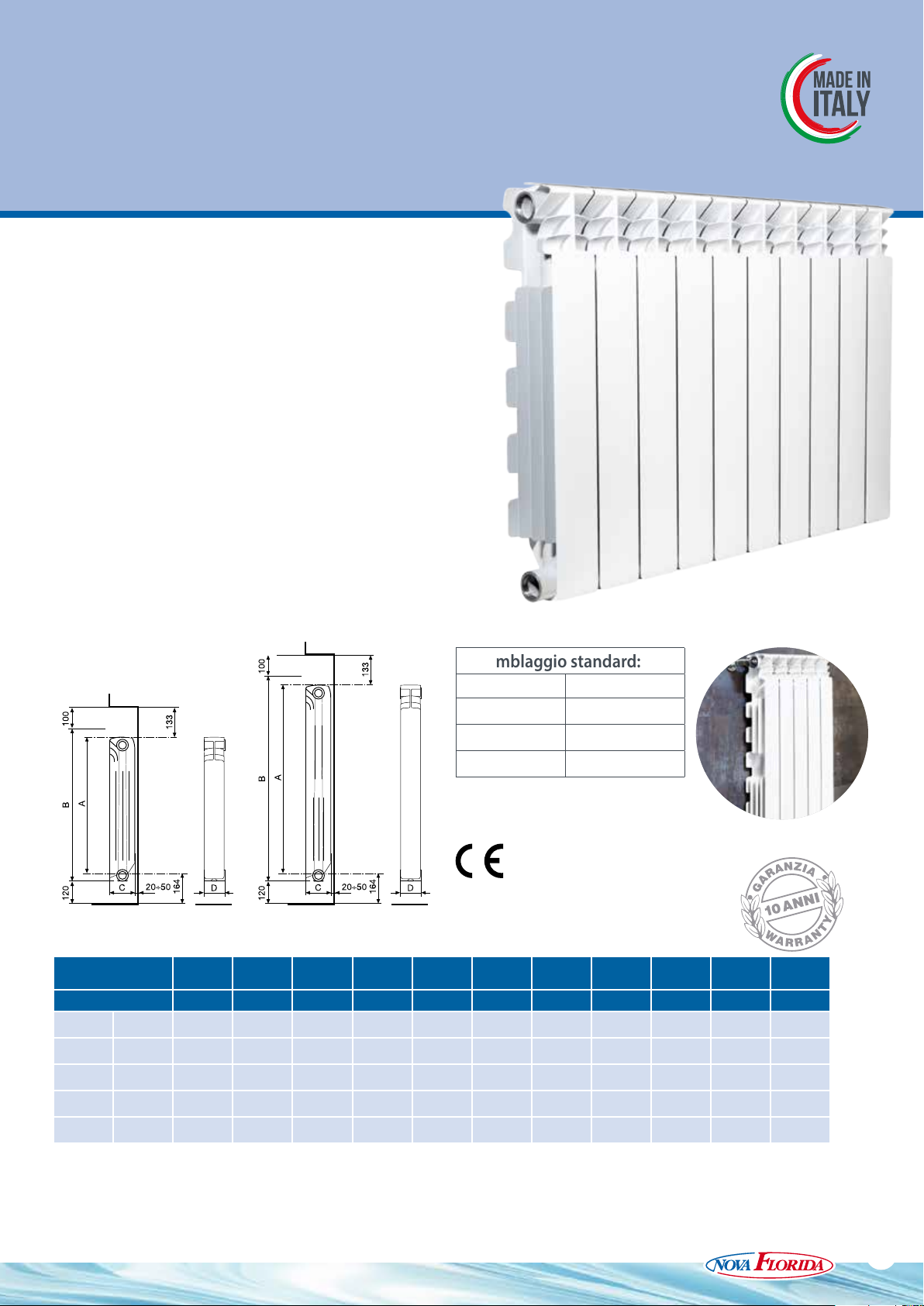

SEVEN SUPER

100% made in Italy

◗

Ideale per l’utilizzo a bassa temperatura

◗

Ottimo rapporto peso/potenza, che ne agevola

◗

movimentazione ed installazione

Modulare: perfetto per ogni spazio

◗

Alto contenuto tecnologico: 5 brevetti

◗

internazionali

Doppia verniciatura per anaforesi e a polveri

◗

Maggiore scambio termico

◗

= elevate prestazioni, bassi consumi

Disponibile fino al 31/10/2016

Assemblaggio standard:

interasse elementi

800: 3 - 10 (min-max)
700: 3 - 12 (min-max)
600-500-350: 3 - 14 (min-max)

COLORE: Bianco RAL 9010

12

Tutti i modelli SEVEN SUPER sono garantiti 10 anni

dalla data di installazione da difetti di fabbricazione, a

condizione che l’impianto sia eseguito a regola d’arte.

Modello Codice Profondità Altezza Interasse Larghezza

(C) mm (B) mm (A) mm (D) mm pollici litri/el. W/el. W/el.

350/100 V452014 97 407 350 80 G1 0,25 93,5 47,9 1,3096 0,5572

Diametro

connessioni

Contenuto

d’acqua

Potenza

∆T 50 K

Potenza

∆T 30 K

Espon.nCoe.

K

m

500/100 V452034 97 557 500 80 G1 0,32 124,9 63,5 1,3236 0,7045

600/100 V452044 97 657 600 80 G1 0,36 143,8 73,1 1,3248 0,8071

700/100 V452054 97 757 700 80 G1 0,39 158,2 80,2 1,3308 0,8675

800/100 V452064 97 857 800 80 G1 0,43 174,8 88,2 1,3387 0,9293

Pressione massima di esercizio: 1600 kpa (16 bar)

Equazione caratteristica dal modello Φ = Km ∆T
I valori di potenza termica pubblicati, sono conformi alla norma europea EN 442-1:2014 e sono certificati dal Politecnico di Milano, Laboratorio М.R.Т.

- Ente notificato № 1695.

n

13

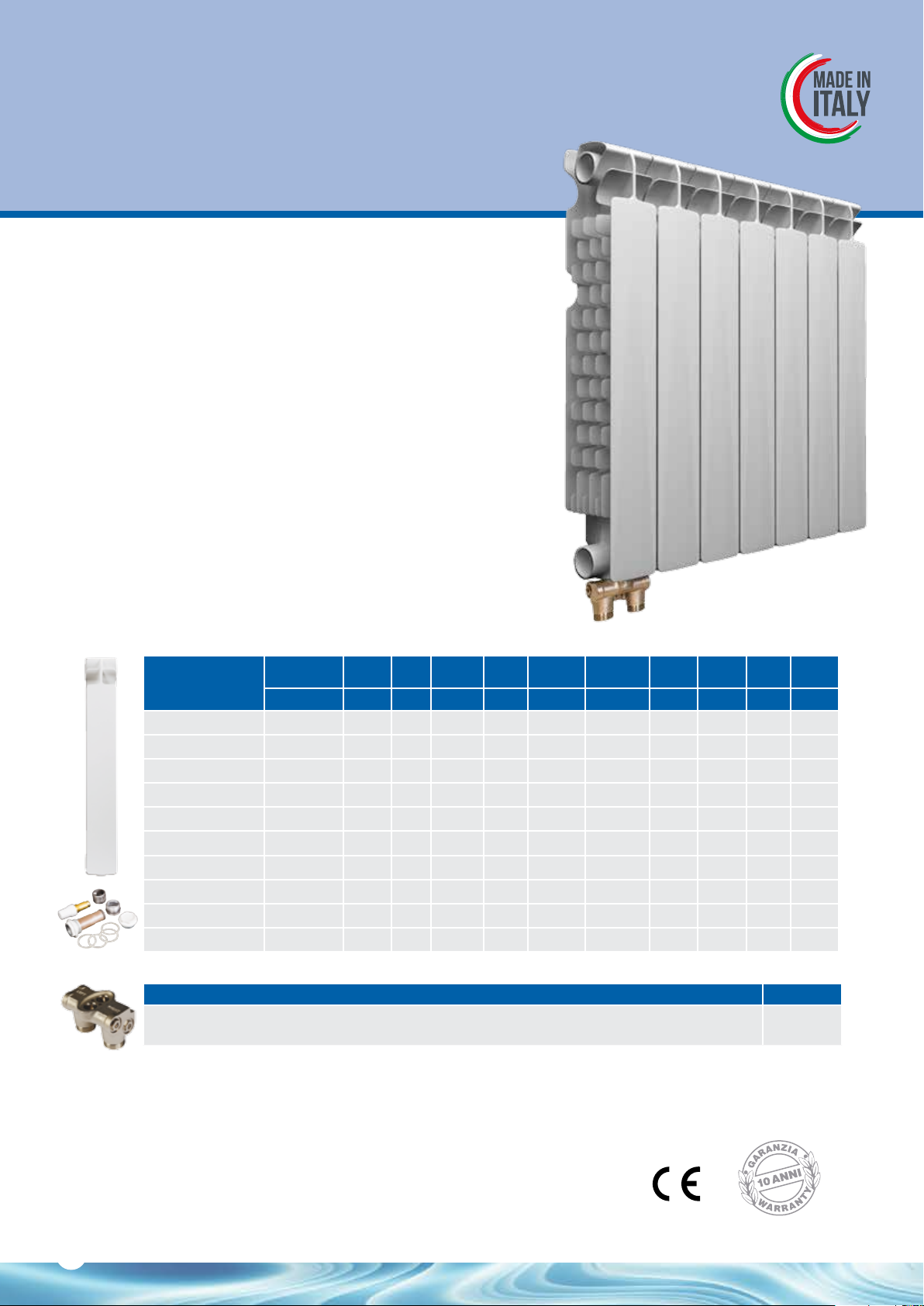

SEVEN SUPER

ATTACCO DAL BASSO

100% made in Italy

◗

Modulare: perfetto per ogni spazio

◗

Alto contenuto tecnologico:

◗

5 brevetti internazionali.
Inalterabile nel tempo, grazie alla doppia verniciatura:

◗

anaforesi + polveri.

Ideale per l’utilizzo a bassa temperatura

◗

Ottimo rapporto peso/potenza, che ne agevola

◗

movimentazione ed installazione
Maggiore scambio termico = elevate prestazioni,

◗

bassi consumi

Disponibile fino al 31/10/2016

COLORE: Bianco RAL 9010

Modello

SEVEN SUPER

350/100 DX A. BASSO BIAN.

350/100 SX A. BASSO BIAN.

500/100 DX A. BASSO BIAN.

500/100 SX A. BASSO BIAN.

600/100 DX A. BASSO BIAN.

600/100 SX A. BASSO BIAN.

700/100 DX A. BASSO BIAN.

700/100 SX A. BASSO BIAN.

800/100 DX A. BASSO BIAN.

800/100 SX A. BASSO BIAN.

Modello Codice

VALVOLA PER ATTACCO DAL BASSO
La valvola ad H con passo 50 mm - Collegamento dei tubi DN203/4 - Pollice eurocono - Materiale ottone nichelato con chiusura e baypass
regolabile - Incluso viti/O-ringe per montaggio elemento attacco dl basso

Codice Profon. Altez. Interasse Larghez.

(C) mm (B) mm (A) mm (D) mm pollici litri/elem. W/el. W/el.

V452014DX

V452014SX

V452034DX

V452034SX

V452044DX

V452044SX

V452054DX

V452054SX

V452064DX

V452064SX

97 407 350 80 G1 0,25 93,5 47,9 1,3096 0,5572

97 407 350 80 G1 0,25 93,5 47,9 1,3096 0,5572

97 557 500 80 G1 0,32 124,9 63,5 1,3236 0,7045

97 557 500 80 G1 0,32 124,9 63,5 1,3236 0,7045

97 657 600 80 G1 0,36 143,8 73,1 1,3248 0,8071

97 657 600 80 G1 0,36 143,8 73,1 1,3248 0,8071

97 757 700 80 G1 0,39 158,2 80,2 1,3308 0,8675

97 757 700 80 G1 0,39 158,2 80,2 1,3308 0,8675

97 857 800 80 G1 0,43 174,8 88,2 1,3387 0,9293

97 857 800 80 G1 0,43 174,8 88,2 1,3387 0,9293

Diametro

connessioni

Contenuto

d’acqua

Potenza

∆T 50 K

Potenza

∆T 30 K

Espon.nCoeff.

520205 DS

K

m

ESEMPIO ESTRAPOLAZIONE CODICE

Radiatore Seven Super 600 da 10 el. con attacco dal basso DX e valvola per attacco dal basso

Es: V45204409 + V452044 DX + 520205 DS

Tutti i modelli SEVEN SUPER sono garantiti 10 anni dalla data di installazione da difetti di
fabbricazione, a condizione che l’impianto sia eseguito a regola d’arte, secondo le vigenti norme
e nel rispetto delle prescrizioni riguardanti l’installazione, l’uso e la corretta manutenzione
riportate sul presente catalogo.

Per tutti i modelli le quotazioni comprendono: verniciatura, assemblaggio e imballo, con esclusione degli accessori a richiesta.

14

14

BIG SUPER

100% made in Italy

◗

Ideale per l’utilizzo a bassa temperatura

◗

Ottimo rapporto peso/potenza, che ne agevola

◗

movimentazione ed installazione

Modulare: perfetto per ogni spazio

◗

Alto contenuto tecnologico: 5 brevetti

◗

internazionali

Doppia verniciatura per anaforesi e a polveri

◗

Maggiore scambio termico = elevate prestazioni,

◗

bassi consumi

Disponibile fino al 31/10/2016

Assemblaggio standard:

interasse elementi

800: 3 - 10 (min-max)
700: 3 - 12 (min-max)
600-500-350: 3 - 14 (min-max)

COLORE: Bianco RAL 9010

11

Tutti i modelli BIG SUPER sono garantiti 10 anni dalla

data di installazione da difetti di fabbricazione, a con-

dizione che l’impianto sia eseguito a regola d’arte.

Modello Codice Profondità Altezza Interasse Larghezza

(C) mm (B) mm (A) mm (D) mm pollici litri/el. W/el. W/el.

350/100 V451014 97 407 350 80 G1 0,25 94,1 48,3 1,3071 0,5662

Diametro

connessioni

Contenuto

d’acqua

Potenza

∆T 50 K

Potenza

∆T 30 K

Espon.nCoe.

K

m

500/100 V451034 97 557 500 80 G1 0,30 125,2 63,5 1,3295 0,6898

600/100 V451044 97 657 600 80 G1 0,35 144,7 73,2 1,3328 0,7871

700/100 V451054 97 757 700 80 G1 0,38 160,1 80,9 1,3374 0,8553

800/100 V451064 97 857 800 80 G1 0,42 175,9 88,5 1,3443 0,9150

Pressione massima di esercizio: 1600 kpa (16 bar)

Equazione caratteristica dal modello Φ = Km ∆T
I valori di potenza termica pubblicati, sono conformi alla norma europea EN 442-1:2014 e sono certificati dal Politecnico di Milano, Laboratorio М.R.Т.

- Ente notificato № 1695.

n

15

SIMUN SUPER

100% made in Italy

◗

Ideale per l’utilizzo a bassa temperatura

◗

Ottimo rapporto peso/potenza, che ne agevola

◗

movimentazione ed installazione

Modulare: perfetto per ogni spazio

◗

Alto contenuto tecnologico: 5 brevetti

◗

internazionali

Doppia verniciatura per anaforesi e a polveri

◗

Maggiore scambio termico = elevate prestazioni,

◗

bassi consumi

Assemblaggio standard:

interasse elementi

800: 3 - 10 (min-max)
700: 3 - 12 (min-max)
600-500-350: 3 - 14 (min-max)

COLORE: Bianco RAL 9010

Tutti i modelli SIMUN SUPER sono garantiti 10 anni
dalla data di installazione da difetti di fabbricazione, a
condizione che l’impianto sia eseguito a regola d’arte.

Modello Codice Profondità Altezza Interasse Larghezza

(C) mm (B) mm (A) mm (D) mm pollici litri/el. W/el. W/el.

350/100 V453014 97 407 350 80 G1 0,24 93,4 48,1 1,3001 0,5776

500/100 V453034 97 557 500 80 G1 0,30 124,3 63,5 1,3158 0,7225

600/100 V453044 97 657 600 80 G1 0,35 142,5 72,3 1,3286 0,7881

Diametro

connessioni

13

Contenuto

d’acqua

Potenza

∆T 50 K

Potenza

∆T 30 K

Espon.nCoe.

K

m

700/100 V453054 97 757 700 80 G1 0,38 158,0 79,9 1,3337 0,8566

800/100 V453064 97 857 800 80 G1 0,42 175,1 88,4 1,3372 0,9364

Pressione massima di esercizio: 1600 kpa (16 bar)

Equazione caratteristica dal modello Φ = Km ∆T
I valori di potenza termica pubblicati, sono conformi alla norma europea EN 442-1:2014 e sono certificati dal Politecnico di Milano, Laboratorio М.R.Т.

- Ente notificato № 1695.

16

n

DESIDERYO

B4  B3

100% made in Italy

◗

Ideale per l’utilizzo a bassa temperatura;

◗

Ottimo rapporto peso/potenza, che ne agevola

◗

movimentazione ed installazione;
Modulare: perfetto per ogni spazio;

◗

Alto contenuto tecnologico:

◗

3 brevetti internazionali;
Inalterabile nel tempo, grazie alla doppia

◗

verniciatura: anaforesi + polveri;
Pressione Nominale: 16 bar;

◗

Pressione Collaudo (100% Produzione): 24 bar;

◗

Pressione Scoppio: 60 bar;

◗

Maggiore scambio termico = elevate prestazioni,

◗

bassi consumi.

Mod. 350 - 500 - 600

Mod. 350/500/600 Mod. 700 - 800

Modello Codice Profondità Altezza Interasse Larghezza

(C) mm (B) mm (A) mm (D) mm pollici litri/elem. W/el. W/el.

B4 350/100

B3 500/100

B3 600/100

B3 700/100

B3 800/100

V682014

V664034

V664044

V664054

V664064

97 407 350 80 G1 0,21 91,5 47,3 1,2910 0,5865

97 557 500 80 G1 0,25 115,2 59,6 1,2896 0,7422

97 657 600 80 G1 0,28 133,4 68,5 1,3046 0,8101

97 757 700 80 G1 0,39 149,5 77,1 1,2970 0,9358

97 857 800 80 G1 0,43 166,0 85,2 1,3070 0,9992

Assemblaggio standard:

interasse elementi

800: 3 - 10 (min-max)
700: 3 - 12 (min-max)
600-500-350: 3 - 14 (min-max)

COLORE: Bianco RAL 9010

Tutti i modelli DESIDERYO sono garantiti 10 anni dalla
data di installazione da difetti di fabbricazione, a con­dizione che l’impianto sia eseguito a regola d’arte.

15

Diametro

connessioni

Contenuto

d’acqua

Potenza

∆T 50 K

Potenza

∆T 30 K

Mod. 700 - 800

Espon.nCoeff.

Km

Pressione massima di esercizio: 1600 kpa (16 bar)

Equazione caratteristica dal modello Φ = Km ∆T
I valori di potenza termica pubblicati, sono conformi alla norma europea EN 442-1:2014 e sono certificati dal Politecnico di Milano, Laboratorio М.R.Т.

- Ente notificato № 1695.

n

17

EXTRATHERM80

B2

100% made in Italy

◗

Testa dell’elemento con connessione

◗

idraulica «libera»
Ideale per l’utilizzo a bassa temperatura;

◗

Ottimo rapporto peso/potenza, che ne

◗

agevola movimentazione ed installazione;
Modulare: perfetto per ogni spazio;

◗

Alto contenuto tecnologico:

◗

4 brevetti internazionali;
Inalterabile nel tempo, grazie alla doppia

◗

verniciatura: anaforesi + polveri;
Pressione Nominale: 16 bar;

◗

Pressione Collaudo (100% Produzione): 24 bar;

◗

Pressione Scoppio: 60 bar;

◗

Maggiore scambio termico

◗

= elevate prestazioni, bassi consumi.

2016

Assemblaggio standard:

interasse elementi

800: 3 - 10 (min-max)
700: 3 - 12 (min-max)
600-500-350: 3 - 14 (min-max)

COLORE: Bianco RAL 9010

16

Tutti i modelli GENIALE 1 INNOVATIUM sono garantiti
10 anni dalla data di installazione da difetti di fabbri­cazione, a condizione che l’impianto sia eseguito a
regola d’arte.

Modello Codice Profondità Altezza Interasse Larghezza

(C) mm (B) mm (A) mm (D) mm pollici litri/el. W/el. W/el.

500/80 B2 V623134 77 556 500 80 G1 0,24 100,2 51,8 1,2935 0,6358

600/80 B2 V623144 77 658 600 80 G1 0,28 114,9 59,8 1,2774 0,7765

Diametro

connessioni

Contenuto

d’acqua

Potenza

∆T 50 K

Potenza

∆T 30 K

Espon.nCoe.

K

m

700/80 B2 V623154 77 757 700 80 G1 0,39

800/80 B2 V623164 77 858 800 80 G1 0,42

Pressione massima di esercizio: 1600 kpa (16 bar)

Equazione caratteristica dal modello Φ = Km ∆T
I valori di potenza termica pubblicati, sono conformi alla norma europea EN 442-1:2014 e sono certificati dal Politecnico di Milano, Laboratorio М.R.Т.

- Ente notificato № 1695.

18

n

132,7 68,7

147,1 75,6

1,2878 0,8608

1,3031 0,8984

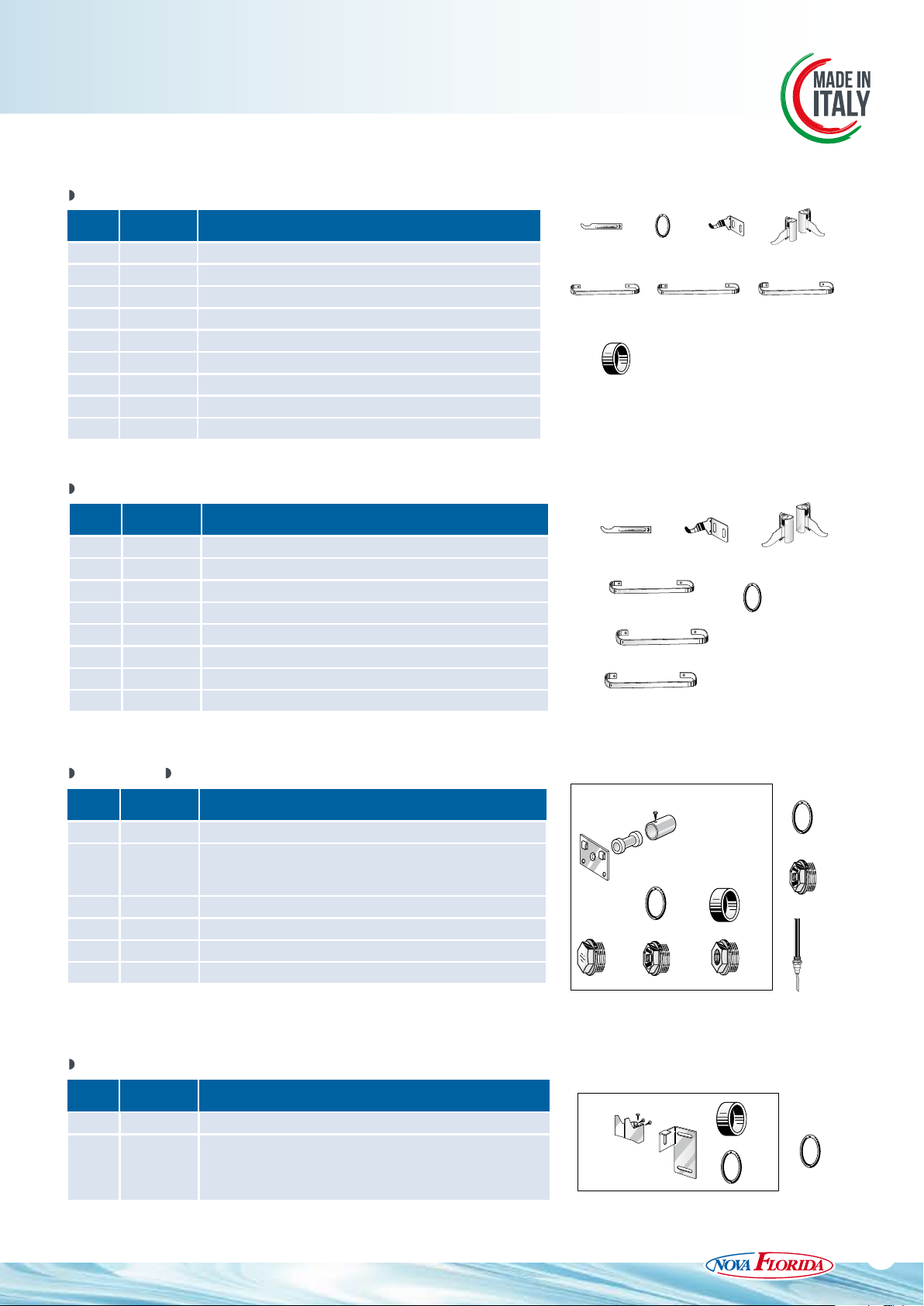

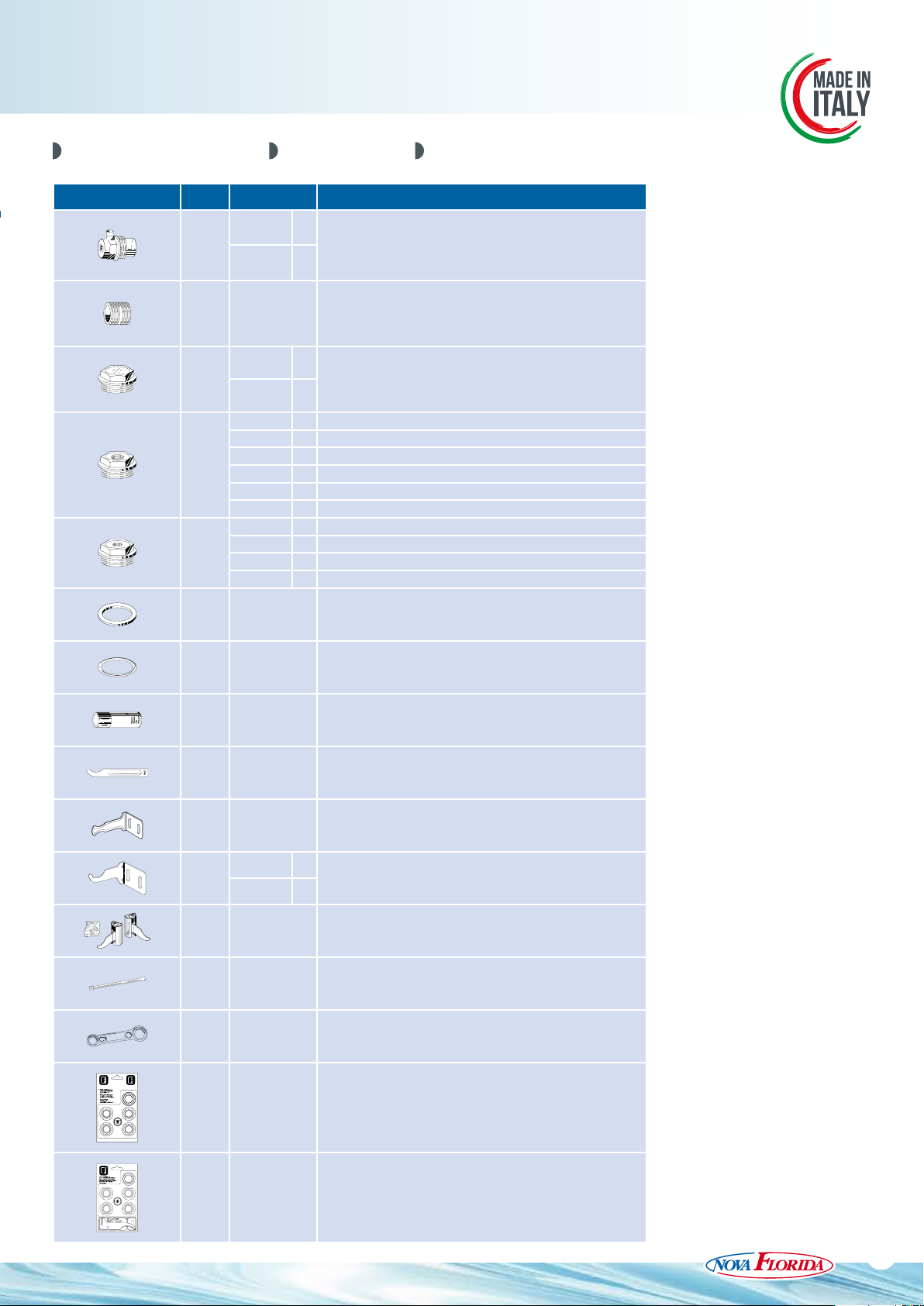

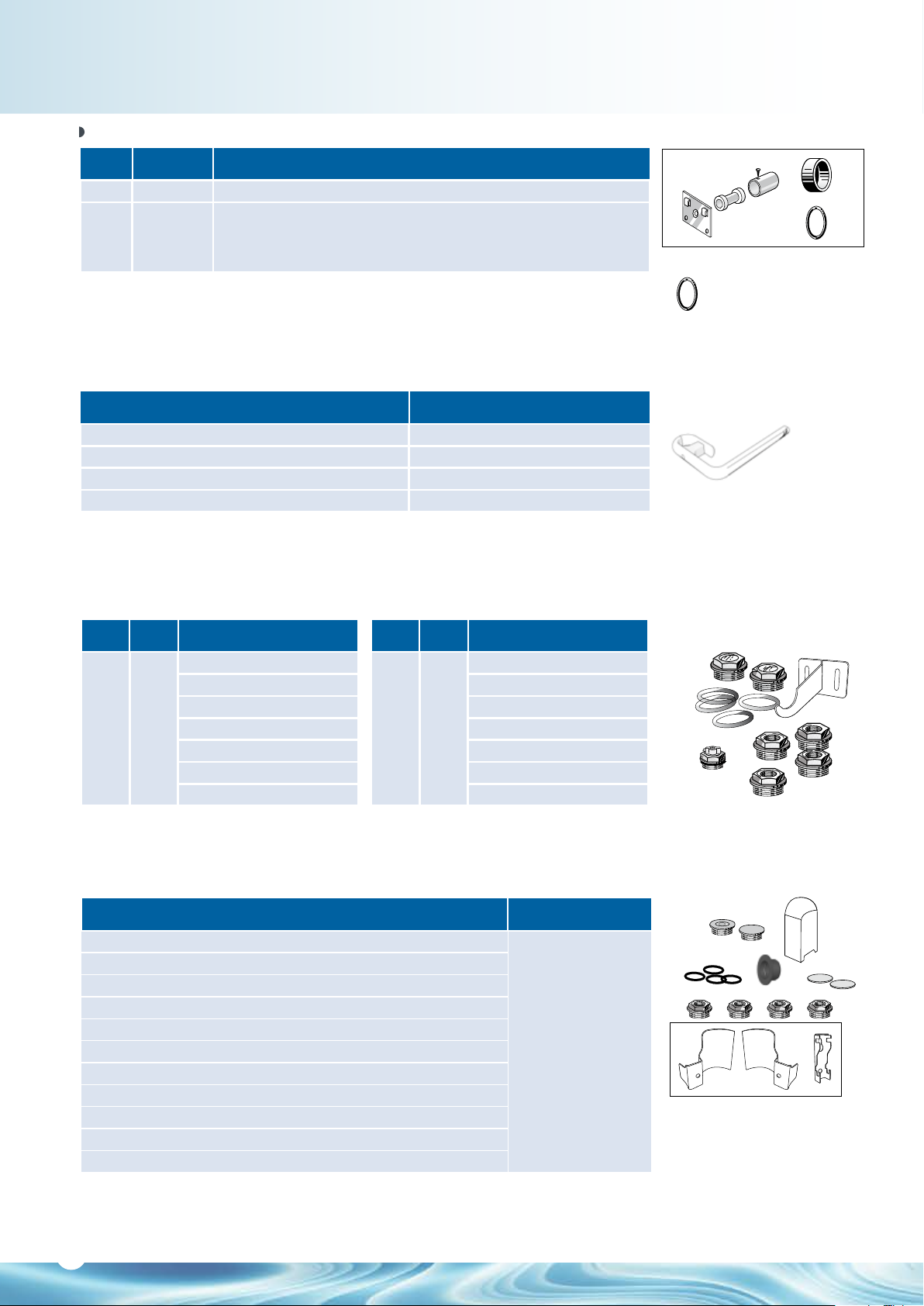

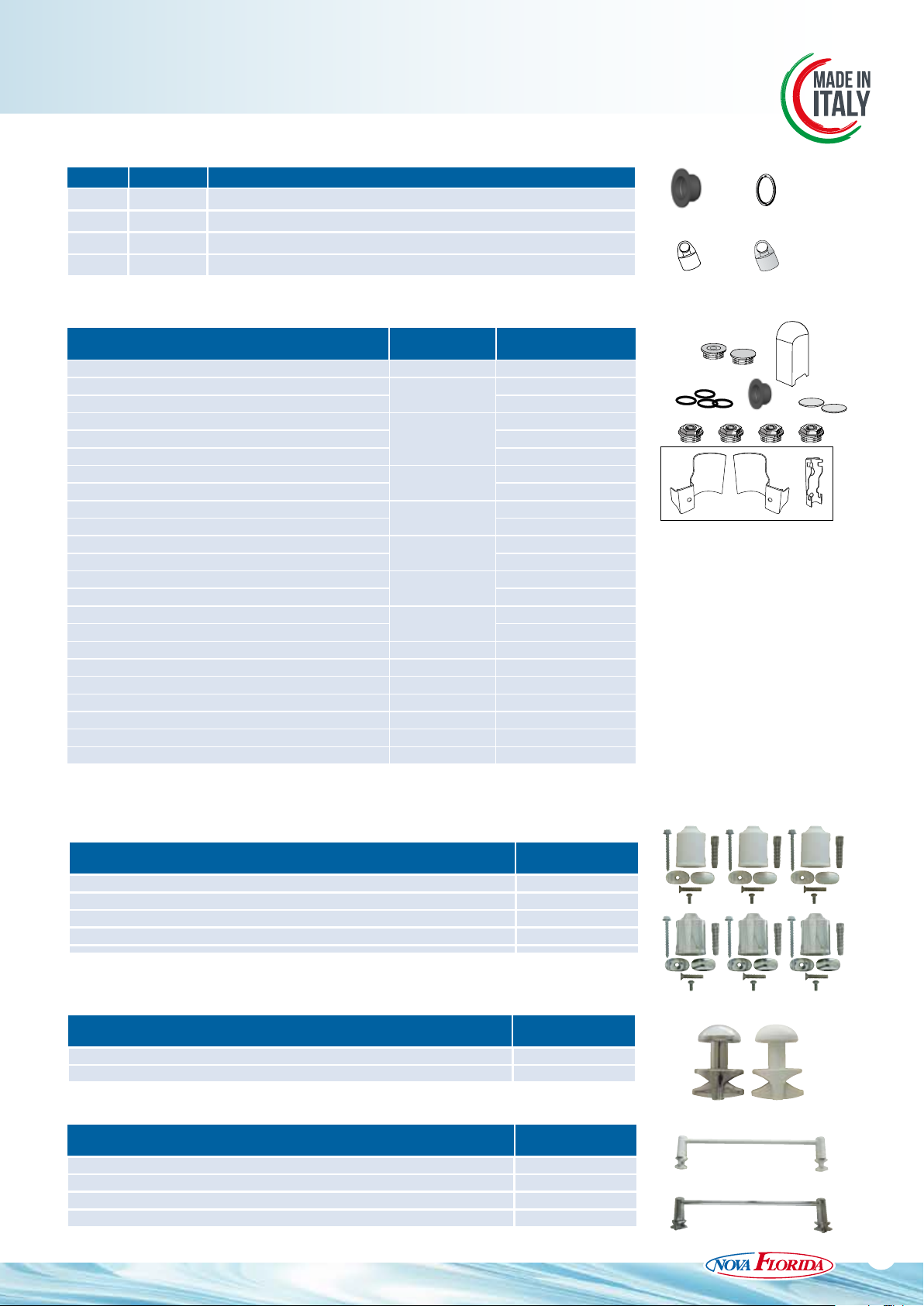

ACCESSORI A RICHIESTA

GAMMA 80 SUPER B3-B4

Articolo cod. Descrizione

520201 DX

A 1/1

520202 SX

A 2/1 510011 Nipple DX/SX g 1”

525014 DX

A 4/1

525114 SX

526014 DX Riduzione
526214 DX Riduzione ½ DX bianco

A 6/1

A 8/1

A 10/1 530105 Guarnizione per nipples 1” (senza amianto)

A 11/1 530108 Guarnizione per tappi 1” (senza amianto)

526414 DX Riduzione ¾ DX bianco
526114 SX Riduzione
526314 SX Riduzione ½” SX bianco
526514 SX Riduzione ¾ SX bianco
525214 DX Tappo foro ¼ bianco
525414 DX Tappo foro
525314 SX Tappo foro ¼ bianco
525514 SX Tappo foro

Valvola cromata automatica sfogo aria g 1” DX o SX

(Montare sempre con sfiato in alto)

Tappo chiuso g 1” DX o SX

Zincato e verniciato

3

/8 DX bianco

3

/8 SX bianco

1

/8 bianco

1

/8 bianco

A 13 540024 Ritocco spray (bianco ral 9010) ml 400

A 16 550020 Mensola da murare mm 175

A 17 550025 Mensola da avvitare reversibile per radiatori/80

A 18

A 20 550037 Kit due mensole regolabili rivestite

A 26/1 550090 Chiave per nipples G 1”

A 40/2 560257 Chiave in plastica

A 80 550103

550035 DX

550036 SX

Kit di montaggio per radiatori comprende: 2 riduzioni G ½”

destre; 2 riduzioni G ½” sinistre zincate e verniciate; 4 guarni-

zioni di tenuta;1 valvola di sfiato G ½” manuale con guarnizio-

Mensola universale da avvitare DX o SX

(Specificare nell’ordine)

ne; 1 tappo cieco G ½” con guarnizione

A 81 550104

Kit di montaggio per radiatori comprende: 2 riduzioni G ½”

destre; 2 riduzioni G ½” sinistre zincate e verniciate; 4 guarni-

zioni di tenuta; 1 valvola di sfiato G ½” manuale con guarnizio-

ne; 1 tappo cieco G ½” con guarnizione; 3 mensole

19

20

RADIATORI

Radiatori

d’arredo

ambiente

Grazie all’armonia e alla leggerezza
delle forme i radiatori per riscaldamento
si trasformano in elementi d’arredo
offrendo il massimo della bellezza e
del comfort.

Radiatori arredo ambiente

21

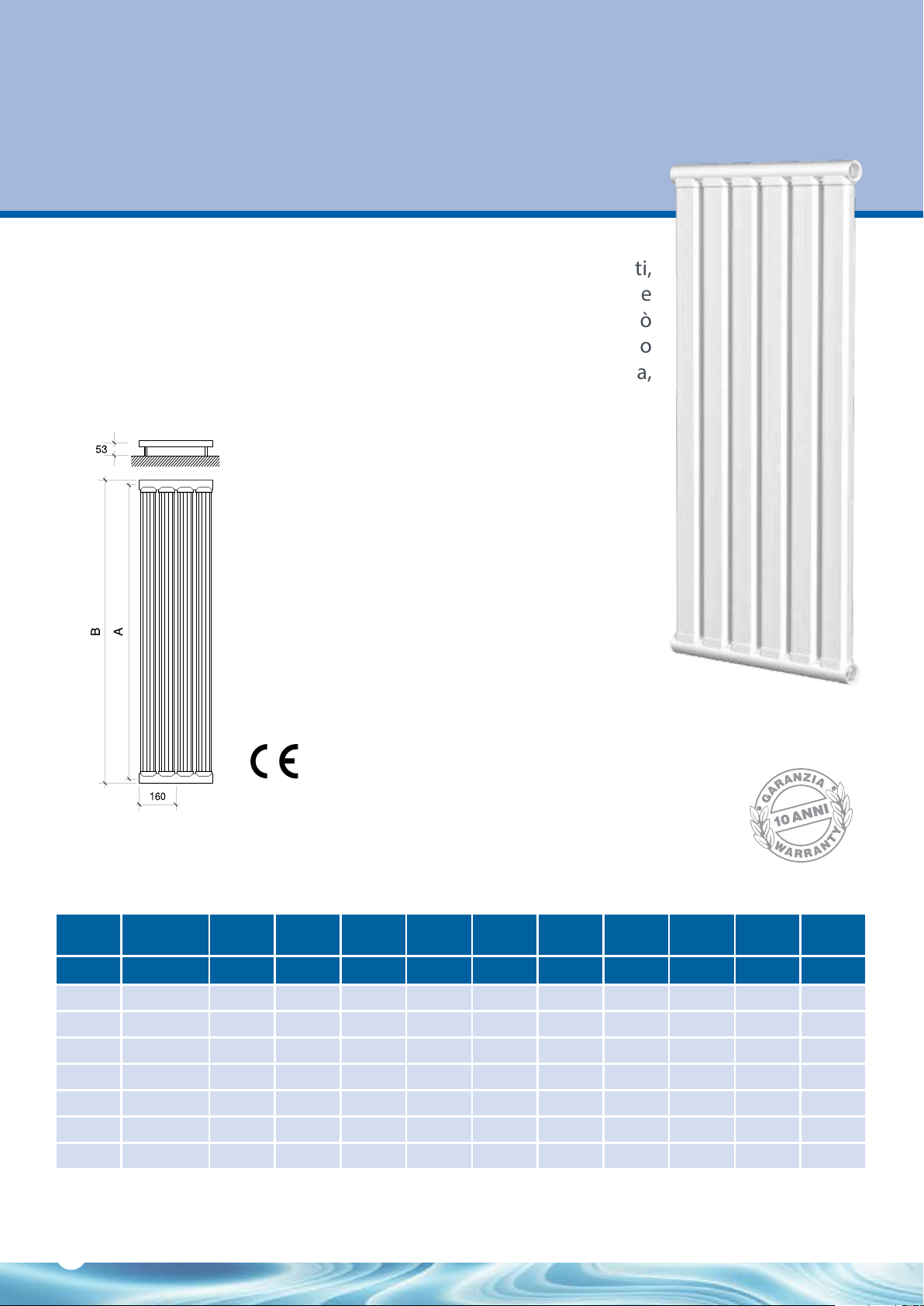

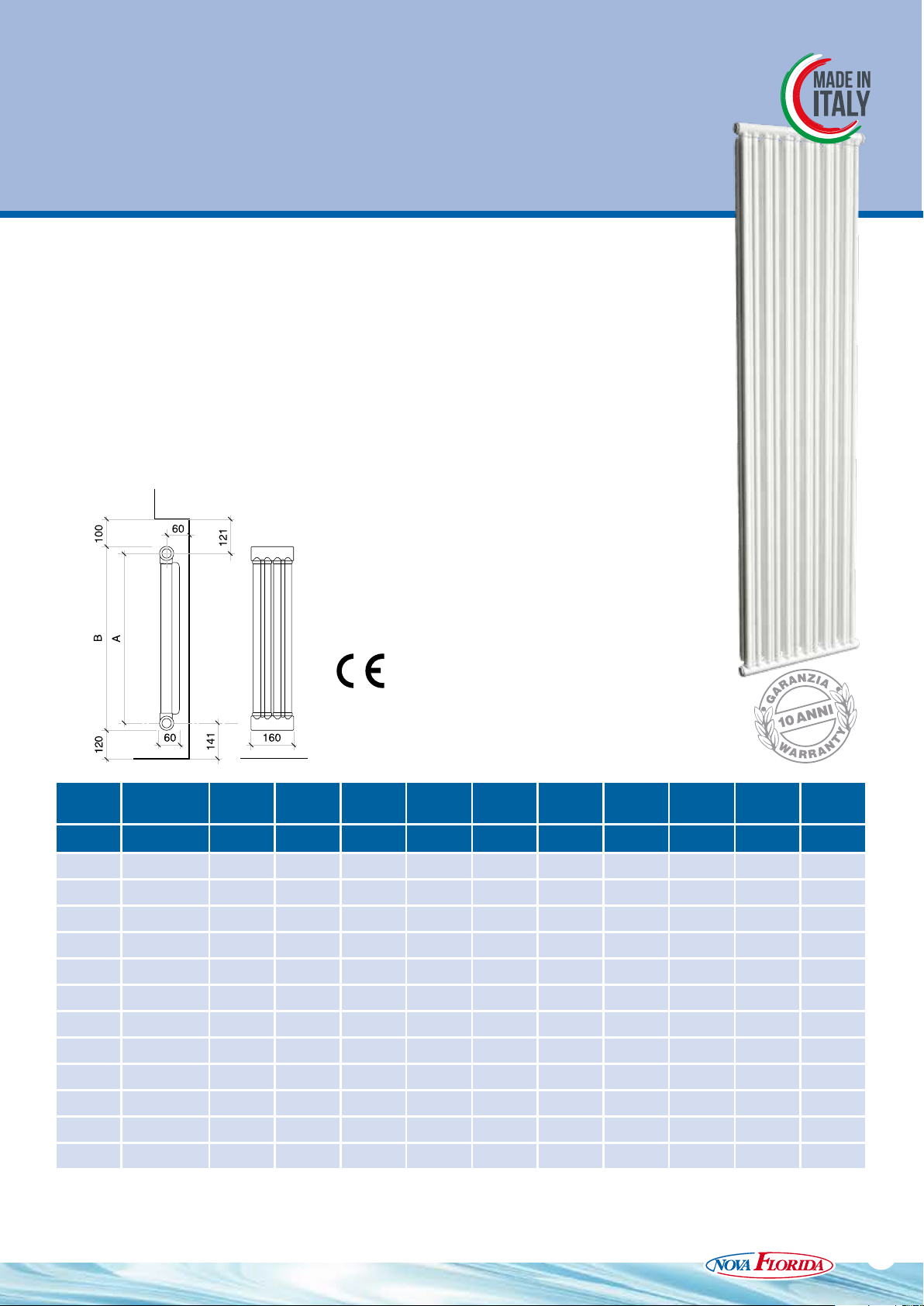

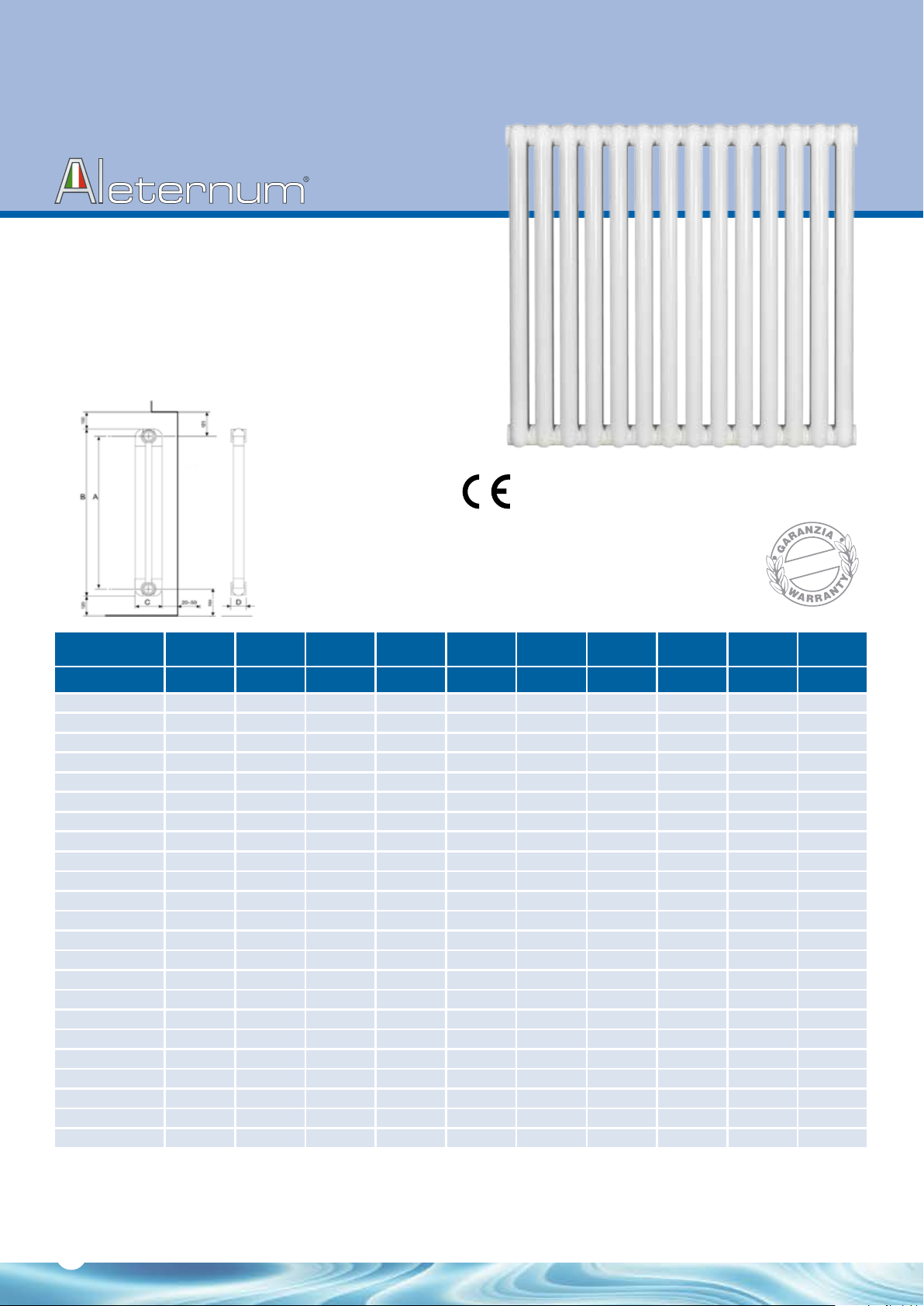

SAMOA DUAL R

ARREDOAMBIENTE

I radiatori Samoa Dual R sono simbolo di comfort ed eleganza.
Di facile installazione, sono forniti in gruppi da due o tre elementi,
ognuno composto da due colonne. L’ampia supercie radiante
assicura calore confortevole. Samoa Dual R è componibile e può
essere installato in posizione orizzontale. I suoi sistemi riuniscono
i principali elementi in un unico progetto di grande tecnologia,
massima sicurezza ed elevata funzionalità.

100% made in Italy

◗

COLORE: Bianco RAL 9010

◗

INTERASSI: 900 ÷ 2000 mm

◗

FORNITURA: 2, 3 elementi (900 ÷ 2000)

◗

Il diaframma acqua (tappo detentore) è contenuto nella
confezione del sistema di ssaggio (accessorio A 71 da
acquistare separatamente).

◗ Ogni elemento, largo 160 mm, è composto da due

colonne.

05

Tutti i modelli SAMOA DUAL R sono garantiti 10 anni dalla data di installazione da difetti di
fabbricazione, a condizione che l’impianto sia eseguito a regola d’arte, secondo le vigenti nor­me e nel rispetto delle prescrizioni riguardanti l’installazione, l’uso e la corretta manutenzione
riportate sul presente catalogo.

Modello Codice Profondità Altezza Interasse Larghezza

(C) mm (B) mm (A) mm (D) mm pollici litri/el. W/el. W/el.

900

1000

EA86A014

EA86B014

40 940 900 160 G1 0,94 173 90 1,2807 1,1534

40 1040 1000 160 G1 1,02 191 98 1,3009 1,1767

Diametro

connessioni

Contenuto

d’acqua

Potenza

∆T 50 K

Potenza

∆T 30 K

Espon.nCoe.

K

m

1200

1400

1600

1800

2000

Pressione massima di esercizio: 1600 kpa (16 bar)

Equazione caratteristica dal modello Φ = Km ∆T
I valori di potenza termica pubblicati, sono conformi alla norma europea EN 442-1:2014 e sono certificati dal Politecnico di Milano, Laboratorio М.R.Т.

- Ente notificato № 1695.

22

EA86C014

EA86D014

EA86E014

EA86F014

EA86G014

40 1240 1200 160 G1 1,23 226 117 1,2905 1,4533

40 1440 1400 160 G1 1,42 260 134 1,2963 1,6315

40 1640 1600 160 G1 1,60 295 153 1,2850 1,9377

40 1840 1800 160 G1 1,82 326 169 1,2917 2,0829

40 2040 2000 160 G1 1,93 358 182 1,3288 1,9803

n

HORO R

ARREDOAMBIENTE

Funzionalità ed eleganza, praticità ed originalità; concetti che
sapientemente si fondono nei radiatori Horo R Arredoambiente
sono prodotti con interassi a partire da 350 mm, no a 2 metri.
Sono forniti con un numero variabile di elementi a loro volta
componibili mediante il pratico sistema a nipple.

100% made in Italy

◗

COLORE: Bianco RAL 9010

◗

INTERASSI: 350 ÷ 2000 mm

◗

FORNITURA: 3, 4, 5 elementi (350 ÷ 800)

◗

2, 3 elementi (900 ÷ 2000)

Il diaframma acqua (tappo detentore) è contenuto
nella confezione del sistema di ssaggio (accessorio A
70 da acquistare separatamente).

◗ Ogni elemento, largo 160 mm, è composto da due

colonne

05

Tutti i modelli HORO R sono garantiti 10 anni dalla data di installazione da di­fetti di fabbricazione, a condizione che l’impianto sia eseguito a regola d’arte,
secondo le vigenti norme e nel rispetto delle prescrizioni riguardanti l’installa­zione, l’uso e la corretta manutenzione riportate sul presente catalogo.

Modello Codice Profondità Altezza Interasse Larghezza

(C) mm (B) mm (A) mm (D) mm pollici litri/el. W/el. W/el.

350

500

600

700

800

900

1000

1200

1400

1600

1800

EA85A014

EA85B014

EA85C014

EA85D014

EA85E014

EA85F014

EA85G014

EA85H014

EA85I014

EA85L014

EA85M014

60 390 350 160 G1 0,480 117 60 1,3078 0,7019

60 540 500 160 G1 0,590 152 78 1,3104 0,9026

60 640 600 160 G1 0,678 175 90 1,3121 1,0323

60 740 700 160 G1 0,765 197 101 1,3139 1,1541

60 840 800 160 G1 0,850 219 112 1,3156 1,2741

60 940 900 160 G1 0,960 241 123 1,3174 1,3928

60 1040 1000 160 G1 1,040 262 134 1,3191 1,5036

60 1240 1200 160 G1 1,200 305 155 1,3226 1,7267

60 1440 1400 160 G1 1,380 348 177 1,3261 1,9436

60 1640 1600 160 G1 1,575 390 198 1,3296 2,1488

60 1840 1800 160 G1 1,750 432 219 1,3331 2,3478

Diametro

connessioni

Contenuto

d’acqua

Potenza

∆T 50 K

Potenza

∆T 30 K

Espon.nCoe.

K

m

2000

Pressione massima di esercizio: 1600 kpa (16 bar)

Equazione caratteristica dal modello Φ = Km ∆T
I valori di potenza termica pubblicati, sono conformi alla norma europea EN 442-1:2014 e sono certificati dal Politecnico di Milano, Laboratorio М.R.Т.

- Ente notificato № 1695.

EA85N014

60 2040 2000 160 G1 1,950 475 240 1,3365 2,5466

n

23

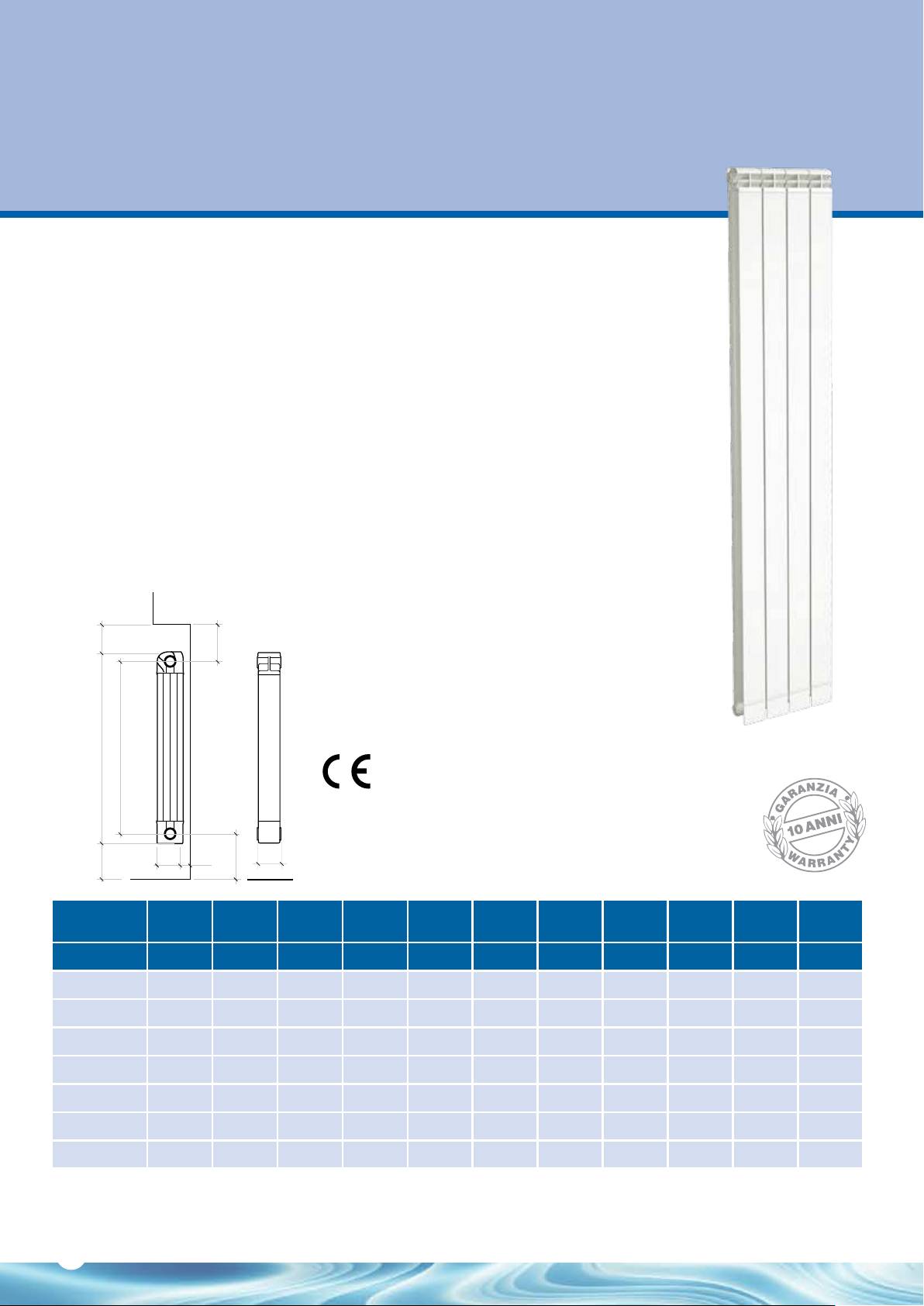

MAIOR S/90

Ideali per sfruttare i limitati spazi a disposizione, ovunque la
dimensione verticale sia preponderante su quella orizzontale.
I radiatori Maior S/90 sono la soluzione intelligente e essibile per
riscaldare e arredare la casa moderna.

100% made in Italy

◗

COLORE: Bianco RAL 9010

◗

INTERASSI: 900 ÷ 2000 mm

◗

FORNITURA: 3,4,5,6 elementi

◗

A CORREDO: Diaframma acqua

◗

130

163

Quotazioni comprendenti: verniciatura standard
Bianco RAL 9010, assemblaggio, imballo con
esclusione degli accessori a richiesta.

A

B

05

Tutti i modelli MAIOR S/90 sono garantiti 10 anni dalla data di installazione da
difetti di fabbricazione, a condizione che l’impianto sia eseguito a regola d’arte, se­condo le vigenti norme e nel rispetto delle prescrizioni riguardanti l’installazione,

90

120

Modello Codice Profondità Altezza Interasse Larghezza

900 88A014 90 966 900 80 G1 0,42 183 91 1,3669 0,8712

1000 88B014 90 1066 1000 80 G1 0,47 195 97 1,3740 0,9029

1200 88C014 90 1266 1200 80 G1 0,55 223 111 1,3711 1,0443

1400 88D014 90 1466 1400 80 G1 0,65 249 124 1,3682 1,1794

20℘50

80

153

(C) mm (B) mm (A) mm (D) mm pollici litri/el. W/el. W/el.

l’uso e la corretta manutenzione riportate sul presente catalogo.

Diametro

connessioni

Contenuto

d’acqua

Potenza

∆T 50 K

Potenza

∆T 30 K

Espon.nCoe.

K

m

1600 88E014 90 1666 1600 80 G1 0,74 275 135 1,4005 1,1479

1800 88F014 90 1866 1800 80 G1 0,83 298 149 1,3623 1,4444

2000 88G014 90 2066 2000 80 G1 0,92 323 158 1,4007 1,3463

Pressione massima di esercizio: 1600 kpa (16 bar)

Equazione caratteristica dal modello Φ = Km ∆T
I valori di potenza termica pubblicati, sono conformi alla norma europea EN 442-1:2014 e sono certificati dal Politecnico di Milano, Laboratorio М.R.Т.

- Ente notificato № 1695.

24

n

MAIOR DUAL 80

Sintesi dell’esperienza Nova Florida, i radiatori Maior Dual 80
sono disponibili no a due metri d’altezza con una profondità
di soli 80 mm.
Emblema di potenza, calore e ranatezza si integrano
armoniosamente con ogni esigenza di stile e spazio.

100% made in Italy

◗

COLORE: Bianco RAL 9010

◗

INTERASSI: 900 ÷ 2000 mm

◗

FORNITURA: 3,4,5,6 elementi

◗

A CORREDO: Diaframma acqua

◗

130

A

B

120

Modello Codice Profondità Altezza Interasse Larghezza

1000 87G014 80 1066 1000 80 G1 0,47 190 93 1,3948 0,8110

1200 87H014 80 1266 1200 80 G1 0,55 217 107 1,3924 0,9350

1400 87I014 80 1466 1400 80 G1 0,65 241 118 1,3944 1,0303

80

900 87F014 80 966 900 80 G1 0,42 176 87 1,3785 0,7990

20℘50

163

05

Tutti i modelli MAIOR DUAL 80 sono garantiti 10 anni dalla data di installazione
da difetti di fabbricazione, a condizione che l’impianto sia eseguito a regola d’arte,
secondo le vigenti norme e nel rispetto delle prescrizioni riguardanti l’installazione,

80

153

(C) mm (B) mm (A) mm (D) mm pollici litri/el. W/el. W/el.

l’uso e la corretta manutenzione riportate sul presente catalogo.

Diametro

connessioni

Contenuto

d’acqua

Potenza

∆T 50 K

Potenza

∆T 30 K

Espon.nCoe.

K

m

1600 87L014 80 1666 1600 80 G1 0,74 266 130 1,4069 1,0829

1800 87M014 80 1866 1800 80 G1 0,83 289 142 1,3934 1,2403

2000 87N014 80 2066 2000 80 G1 0,92 312 153 1,3995 1,3075

Pressione massima di esercizio: 1600 kpa (16 bar)

Equazione caratteristica dal modello Φ = Km ∆T
I valori di potenza termica pubblicati, sono conformi alla norma europea EN 442-1:2014 e sono certificati dal Politecnico di Milano, Laboratorio М.R.Т.

- Ente notificato № 1695.

n

25

26

RADIATORI

Radiatori

d’arredo

bagno

Una vasta linea di radiatori arredo
bagno in alluminio estruso, sono
realizzati interamente in Italia e
nel pieno rispetto dell’ambiente,
garantiscono una minore inerzia
termica con relativo risparmio
energetico.

Radiatori arredo bagno

27

SAMOA DUAL R

ARREDOBAGNO

Nova Florida propone un radiatore dalle caratteristiche
tecniche rinnovate con un ridotto contenuto d’acqua.
Per garantire la massima sicurezza di calore in ogni
dimensione d’ambiente, i radiatori Samoa Dual R sono veri
e propri elementi d’arredo.

100% made in Italy

◗

COLORE: Bianco RAL 9010

◗

A CORREDO: Sistema di ssaggio e riduzioni

◗

Libretto di istruzioni per l’installazione e la manutenzione

◗

In ogni confezione vengono forniti compresi nel prezzo:

- 1 sistema di ssaggio a parete (n°4 pezzi) - 1 valvola di sato cro­mata G½” - 2 riduzioni da G1 a G½” DX - 1 tappo chiuso da G1 SX - 1
riduzione per valvola sato da G1 a G½” SX - 1 tappo detentore in
gomma - 4 guarnizioni speciali (O-RING) per tappi e riduzioni

Modello Codice Profondità Altezza Interasse Larghezza

mm mm mm mm pollici litri W W

8/450

8/550

12/450

12/550

15/450

15/550

19/450

19/550

Pressione massima di esercizio: 1600 kpa (16 bar)

Equazione caratteristica dal modello Φ = Km ∆T
I valori di potenza termica pubblicati, sono conformi alla norma europea EN 442-1:2014 e sono certificati dal Politecnico di Milano, Laboratorio М.R.Т.

- Ente notificato № 1695.

28

EA89O014

EA89V014

EA89P014

EA89Z014

EA89Q014

EA890014

EA89R014

EA891014

40 800 450 490 G1 2,5 362 194 1,2266 2,9861

40 800 550 590 G1 2,8 423 226 1,2252 3,5087

40 1120 450 490 G1 3,6 509 270 1,2412 3,9652

40 1120 550 590 G1 4,1 602 320 1,2413 4,6872

40 1440 450 490 G1 4,6 640 362 1,1175 8,0822

40 1440 550 590 G1 5,2 748 396 1,2467 5,6963

40 1760 450 490 G1 5,7 791 417 1,2553 5,8268

40 1760 550 590 G1 6,6 932 495 1,2387 7,3298

n

Diametro

connessioni

Tutti i modelli SAMOA DUAL R sono garantiti 10 anni
dalla data di installazione da difetti di fabbricazione, a
condizione che l’impianto sia eseguito a regola d’arte,
secondo le vigenti norme e nel rispetto delle prescrizioni
riguardanti l’installazione, l’uso e la corretta manutenzio­ne riportate sul presente catalogo.

Contenuto

d’acqua

05

Potenza

∆T 50 K

Potenza

∆T 30 K

Espon.nCoe.

K

m

HORO R

ARREDOBAGNO

Nova Florida ore soluzioni per ogni esigenza di gusto
e stile con proposte dal design originale e dalle forme
piacevoli.
Ideali per garantire il giusto calore per ogni dimensione
del locale e per ogni gusto d’arredo.

100% made in Italy

◗

COLORE: Bianco RAL 9010

◗

A CORREDO: Sistema di ssaggio e riduzioni

◗

Libretto di istruzioni per l’installazione e la manutenzione

◗

In ogni confezione vengono forniti compresi nel prezzo:

1 sistema di ssaggio a parete (n°4 pezzi) - 1 valvola di sato cro-

­mata G½” - 2 riduzioni da G1 a G½” DX • 1 tappo chiuso da G1 SX

- 1 riduzione per valvola sato da G1 a G½” SX - 1 tappo detentore
in gomma - 4 guarnizioni speciali (O-RING) per tappi e riduzioni

Modello Codice Profondità Altezza Interasse Larghezza

mm mm mm mm pollici litri W W

8/450

8/550

12/450

12/550

15/450

15/550

19/450

19/550

Pressione massima di esercizio: 1600 kpa (16 bar)

Equazione caratteristica dal modello Φ = Km ∆T
I valori di potenza termica pubblicati, sono conformi alla norma europea EN 442-1:2014 e sono certificati dal Politecnico di Milano, Laboratorio М.R.Т.

- Ente notificato № 1695.

EA89A014

EA89H014

EA89B014

EA89I014

EA89C014

EA89L014

EA89D014

EA89M014

40 800 450 490 G1 2,5 363 195 1,2207 3,0609

40 800 550 590 G1 2,9 423 226 1,2297 3,4475

40 1120 450 490 G1 3,8 506 268 1,2469 3,8517

40 1120 550 590 G1 4,2 607 321 1,2475 4,6073

40 1440 450 490 G1 4,6 643 340 1,2492 4,8494

40 1440 550 590 G1 5,3 763 405 1,2397 5,9716

40 1760 450 490 G1 5,8 796 421 1,2462 6,0784

40 1760 550 590 G1 6,7 933 493 1,2494 7,0312

n

Diametro

connessioni

Tutti i modelli HORO R sono garantiti 10 anni dalla data
di installazione da difetti di fabbricazione, a condizione
che l’impianto sia eseguito a regola d’arte, secondo le vi­genti norme e nel rispetto delle prescrizioni riguardanti
l’installazione, l’uso e la corretta manutenzione riportate
sul presente catalogo.

Contenuto

d’acqua

05

Potenza

∆T 50 K

Potenza

∆T 30 K

Espon.nCoe.

K

m

29

30

RADIATORI

Radiatori

di design

by

Fondital

Esplosione creativa imperante
all’interno della nuova gamma di
radiatori di design.
L’utilizzo di svariate finiture e
materiali, l’ampia serie di colori che
si integrano con ogni ambiente, le
innumerevoli proposte stilistiche che
danno la possibilità di ambientare i
nostri radiatori di design con ogni
mood architettonico scelto, queste
sono le peculiarità della nuovissima
gamma di radiatori di design.
I nostri designer interni hanno
studiato modelli esteticamente
innovativi senza scendere a
compromessi in termini di potenza
e resa termica. L’opera d’arte del
calore ad hoc per te.

Radiatori d’arredo e di
design by Fondital

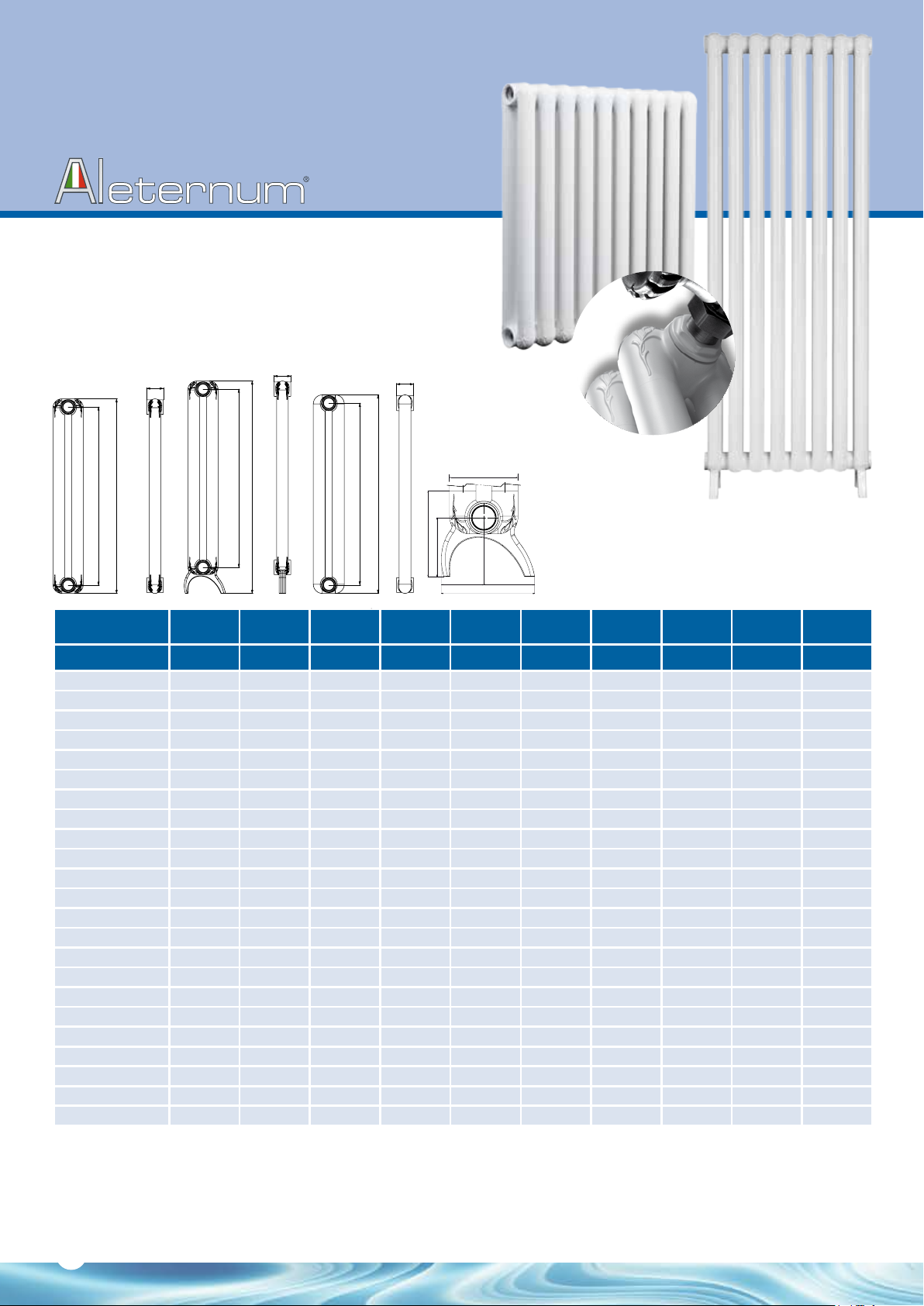

MOOD

PERSONALIZZAZIONI I prodotti della linea design di Fondital

sono strudiati per durare nel tempo e garantire la migliore efficienza
possibile. Grazie alle diverse e numerose possibilità applicative,
radiatori in alluminio possono costituire la base di diverse scelte
progettuali e d’arredo. Una varietà di colori e finiture per soddisfare
tutte le esigenze di architetti e progettisti.

D

A

B

D

A

B

A

D

C

B

Radiatore Mood: con decoro.

113,5

78

56,3 67,45

123,75

Modello Profondità Altezza * Interasse

Larghezza
elemento

Diametro

connessioni

(C) mm (B) mm (A) mm (D) mm pollici litri/elem.

235 90 284 235 50 G1 0,43 30,6 16,0 1,2665 0,2158
335 90 384 335 50 G1 0,58 40,5 21,1 1,2792 0,2718
350 90 399 350 50 G1 0,71 41,9 21,8 1,2800 0,2799
435 90 484 435 50 G1 0,85 49,4 25,6 1,2849 0,3243
500 90 549 500 50 G1 0,95 55,1 28,5 1,2885 0,3566
535 90 584 535 50 G1 1,00 58,2 30,1 1,2905 0,3734
600 90 649 600 50 G1 1,10 63,8 32,9 1,2942 0,4037
685 90 734 685 50 G1 1,15 71,2 36,6 1,2990 0,4418
700 90 749 700 50 G1 1,18 72,5 37,3 1,2999 0,4484
800 90 849 800 50 G1 1,34 81,1 41,6 1,3055 0,4907
835 90 884 835 50 G1 1,38 84,1 43,1 1,3075 0,5050
900 90 949 900 50 G1 1,50 89,7 45,9 1,3091 0,5353

935 90 984 935 50 G1 1,56 92,7 47,5 1,3100 0,5514
1000 90 1049 1000 50 G1 1,66 98,3 50,3 1,3115 0,5812
1135 90 1184 1135 50 G1 1,88 110,0 56,2 1,3149 0,6420
1200 90 1249 1200 50 G1 1,98 115,7 59,9 1,3164 0,6809
1400 90 1449 1400 50 G1 2,28 133,3 67,9 1,3213 0,7583
1435 90 1484 1435 50 G1 2,36 136,4 69,5 1,3210 0,7771
1600 90 1649 1600 50 G1 2,60 151,2 77,1 1,3192 0,8673
1735 90 1784 1735 50 G1 2,85 163,4 83,4 1,3178 0,9430
1800 90 1849 1800 50 G1 2,95 169,4 86,4 1,3171 0,9801
1935 90 1984 1935 50 G1 3,10 181,9 92,9 1,3156 1,0585
2000 90 2049 2000 50 G1 3,22 188,1 96,1 1,3150 1,0970

Il modello Mood con piedino è fornito con interasse da
1000 a 2000 mm.
I piedini di questo modello hanno solo funzione estetica,

il radiatore deve essere fissato a muro mediante mensole

Contenuto

d'acqua

Potenza
Termica

ΔT 50K

W

/elem. W/elem.

Potenza

Termica

ΔT 30K

Espon.

n

Coeff.

K

m

* L’altezza del radiatore MOOD con piedino è maggiorata di 54 mm. rispetto a quella indicata in tabella.

Pressione massima di esercizio: 1600 kpa (16 bar)

Equazione caratteristica dal modello Φ = Km ∆T
I valori di potenza termica pubblicati, sono conformi alla norma europea EN 442-1:2014 e sono certificati dal Politecnico di Milano, Laboratorio М.R.Т.

- Ente notificato № 1695 sul radiatore bianco.

n

Trattamento interno anticorrosivo Aleternum di serie.

32

.

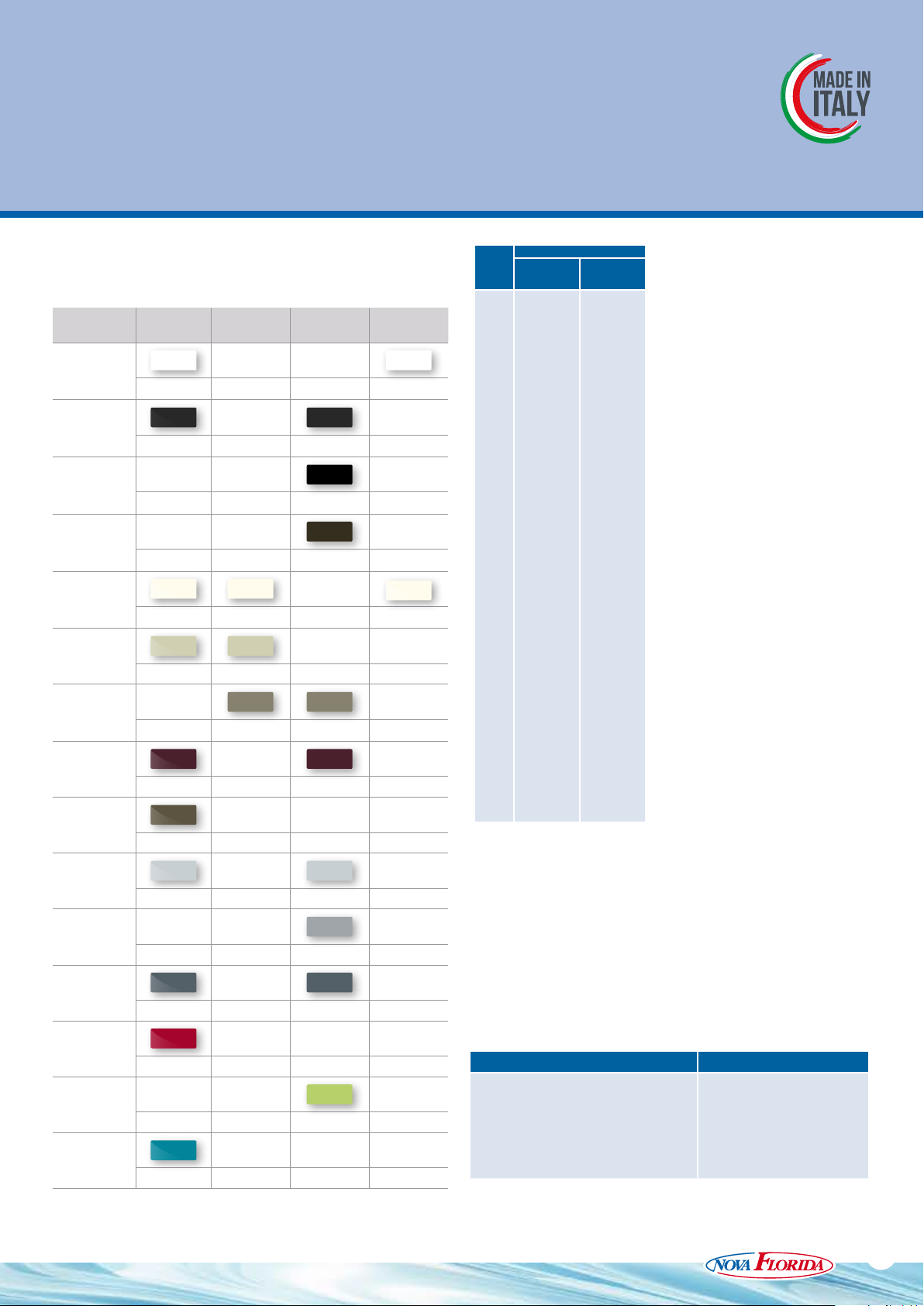

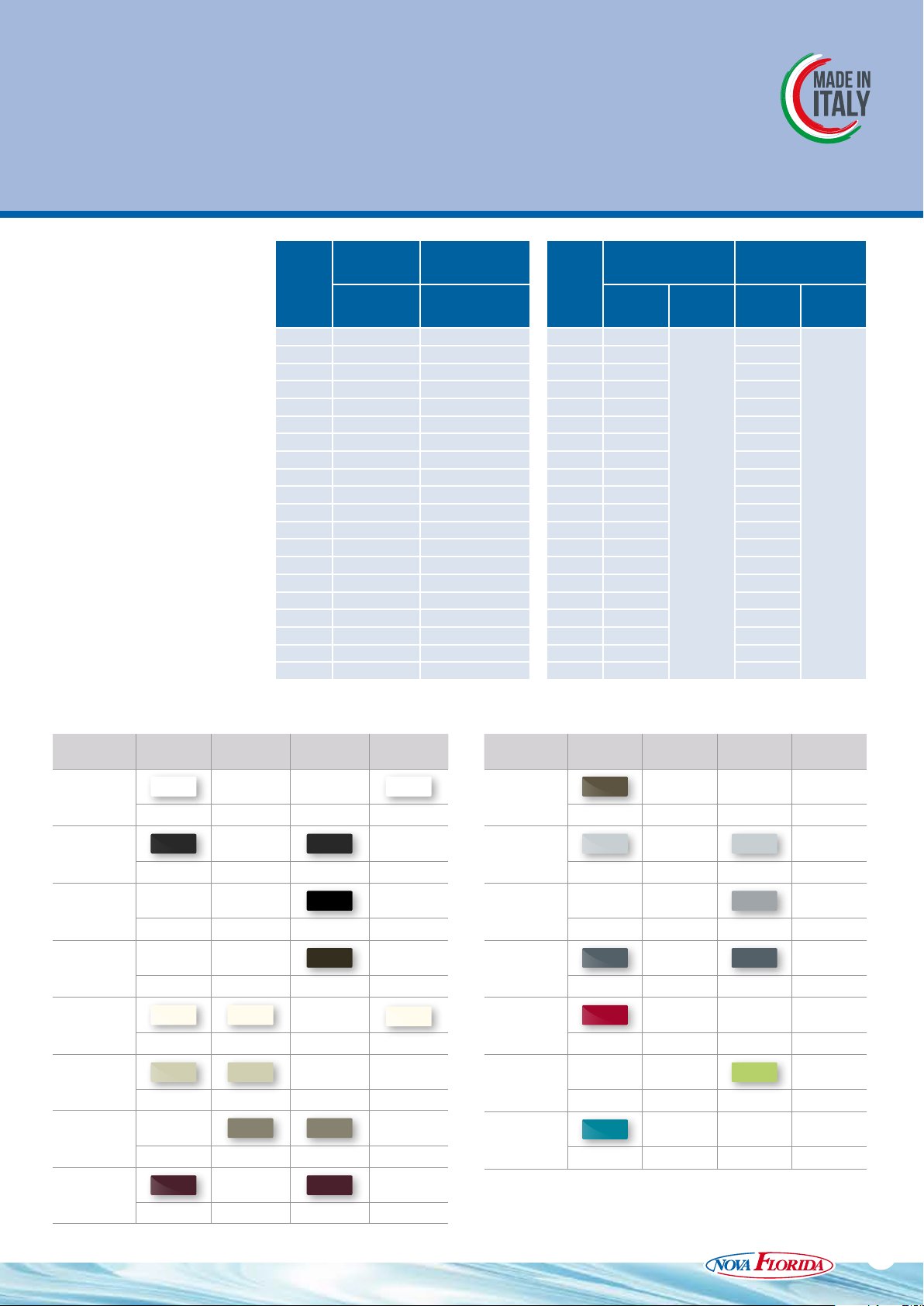

Kit Colorati:

applicare un supplemento sulla base del

bianco lucido (ral 9010) del 45%

LUCIDO OPACO

BIANCO

Cod:04 Cod:4M

CORVINO

Cod:2L Cod:3L

METROPOLITAN

BLACK COFFEE

PEARL

Cod:2N Cod:5N Cod:4N

ORGANZA

Cod:2D Cod:5D

TURTLE

Cod:5P Cod:3P

COPPER

TERRA
BRUCIATA

SILVER

GRAFITE

ARDESIA

RUBINO

HELOISE

Cod:2C Cod:3C

Cod:2S

Cod:2F Cod:3F

Cod:2B Cod:3B

Cod:2A

TEXTURIZZATO

OPACO

Cod:3T

Cod:3V

Cod:3R

Cod:3H

PERLATO

Esempio estrapolazione codice

Radiatore Mood 600 da 10 el. color Bianco lucido.

Es: EA10C0 + 04 + 10

Radiatore Mood 600 da 12 el. color Ardesia lucido.

Es: EA10C0 + 2B + 12

Per estrapolare il codice del radiatore scelto, è necessario unire il
codice alle quattro cifre finali relative a: finitura, colore e numero
di elementi desiderati.

MOOD

Modello

Codice

Finitura

Colorazione

235 EA11A0
335 EA11B0
350 EA10A0
435 EA11C0
500 EA10B0
535 EA11D0
600 EA10C0
685 EA11E0
700 EA10D0
800 EA10E0
835 EA11F0
900 EA10F0

XX XX*

935 EA11G0
1000 EA10G0
1135 EA11H0
1200 EA10H0
1400 EA10I0
1435 EA11I0
1600 EA10L0
1735 EA11L0
1800 EA10M0
1935 EA11M0
2000 EA10N0

INTERASSI:

235 - 335 - 350 - 435 - 500 - 535 - 600 Batterie da 4 a 20 elementi

685 - 700 - 800 - 835 Batterie da 4 a 16 elementi

900 - 935 - 1000 - 1135 - 1200 - 1400 Batterie da 4 a 9 elementi

1435 - 1600 - 1735 - 1800 - 1935 - 2000 Batterie da 4 a 9 elementi

Modello

235
335
350
435
500
535
600
685
700
800
835
900

935
1000 EA30G0
1135 EA31H0
1200 EA30H0
1400 EA30I0
1435 EA31I0
1600 EA30L0
1735 EA31L0
1800 EA30M0
1935 EA31M0
2000 EA30N0

MOOD (con piedino)

Codice

COMPOSIZIONE

Finitura

Colorazione

XX XX*

BATTERIE:

TURQUOISE
BEACH

COLORI

Le colorazioni sono disponibili in finitura: LUCIDO - OPACO

- TEXTURIZZATO OPACO - PERLATO

Cod:2I

I colori, per limiti tecnici di

stampa, sono da considerarsi indicativi e non impegnativi.

15 ANNI

13

Tutti i modelli MOOD sono garantiti 15 anni dalla data di installazione
da difetti di fabbricazione, a condizione che l’impianto sia eseguito a
regola d’arte, secondo le vigenti norme e nel rispetto delle prescrizioni
riguardanti l’installazione, l’uso e la corretta manutenzione riportate
sul presente catalogo.

33

TRIBECA

Trattamento interno anticorrosivo Aleternum di serie

Linea di radiatori che unisce un gusto tradizionale
d’avanguardia alla tecnologia dell’alluminio.
Molteplici niture ed una vasta gamma colori
rendono gli elementi che compongono questa
linea dei veri complementi d’arredo.

Tutti i modelli TRIBECA sono garantiti 15 anni dalla
data di installazione da difetti di fabbricazione, a
condizione che l’impianto sia eseguito a regola
d’arte, secondo le vigenti norme e nel rispetto delle

Radiatore Tribeca: senza decoro

prescrizioni riguardanti l’installazione, l’uso e la corretta
manutenzione riportate sul presente catalogo.

13

15 ANNI

Modello Profondità Altezza Interasse

(C) mm (B) mm (A) mm (D) mm pollici litri/elem.

235 90 284 235 50 G1 0,43 30,6 16,0 1,2665 0,2158
335 90 384 335 50 G1 0,58 40,5 21,1 1,2792 0,2718
350 90 399 350 50 G1 0,71 41,9 21,8 1,2800 0,2799
435 90 484 435 50 G1 0,85 49,4 25,6 1,2849 0,3243
500 90 549 500 50 G1 0,95 55,1 28,5 1,2885 0,3566
535 90 584 535 50 G1 1,00 58,2 30,1 1,2905 0,3734
600 90 649 600 50 G1 1,10 63,8 32,9 1,2942 0,4037
685 90 734 685 50 G1 1,15 71,2 36,6 1,2990 0,4418
700 90 749 700 50 G1 1,18 72,5 37,3 1,2999 0,4484
800 90 849 800 50 G1 1,34 81,1 41,6 1,3055 0,4907
835 90 884 835 50 G1 1,38 84,1 43,1 1,3075 0,5050
900 90 949 900 50 G1 1,50 89,7 45,9 1,3091 0,5353

935 90 984 935 50 G1 1,56 92,7 47,5 1,3100 0,5514
1000 90 1049 1000 50 G1 1,66 98,3 50,3 1,3115 0,5812
1135 90 1184 1135 50 G1 1,88 110,0 56,2 1,3149 0,6420
1200 90 1249 1200 50 G1 1,98 115,7 59,9 1,3164 0,6809
1400 90 1449 1400 50 G1 2,28 133,3 67,9 1,3213 0,7583
1435 90 1484 1435 50 G1 2,36 136,4 69,5 1,3210 0,7771
1600 90 1649 1600 50 G1 2,60 151,2 77,1 1,3192 0,8673
1735 90 1784 1735 50 G1 2,85 163,4 83,4 1,3178 0,9430
1800 90 1849 1800 50 G1 2,95 169,4 86,4 1,3171 0,9801
1935 90 1984 1935 50 G1 3,10 181,9 92,9 1,3156 1,0585
2000 90 2049 2000 50 G1 3,22 188,1 96,1 1,3150 1,0970

Larghezza

elemento

Diametro

connessioni

Contenuto

d'acqua

Potenza
Termica

ΔT 50K

W

/elem.

Potenza

Termica

ΔT 30K

W

/elem.

Espon.

n

Coeff.

K

m

Pressione massima di esercizio: 1600 kpa (16 bar)

Equazione caratteristica dal modello Φ = Km ∆T
I valori di potenza termica pubblicati, sono conformi alla norma europea EN 442-1:2014 e sono certificati dal Politecnico di Milano, Laboratorio М.R.Т.

- Ente notificato № 1695 sul radiatore bianco.

n

Trattamento interno anticorrosivo Aleternum di serie.

34

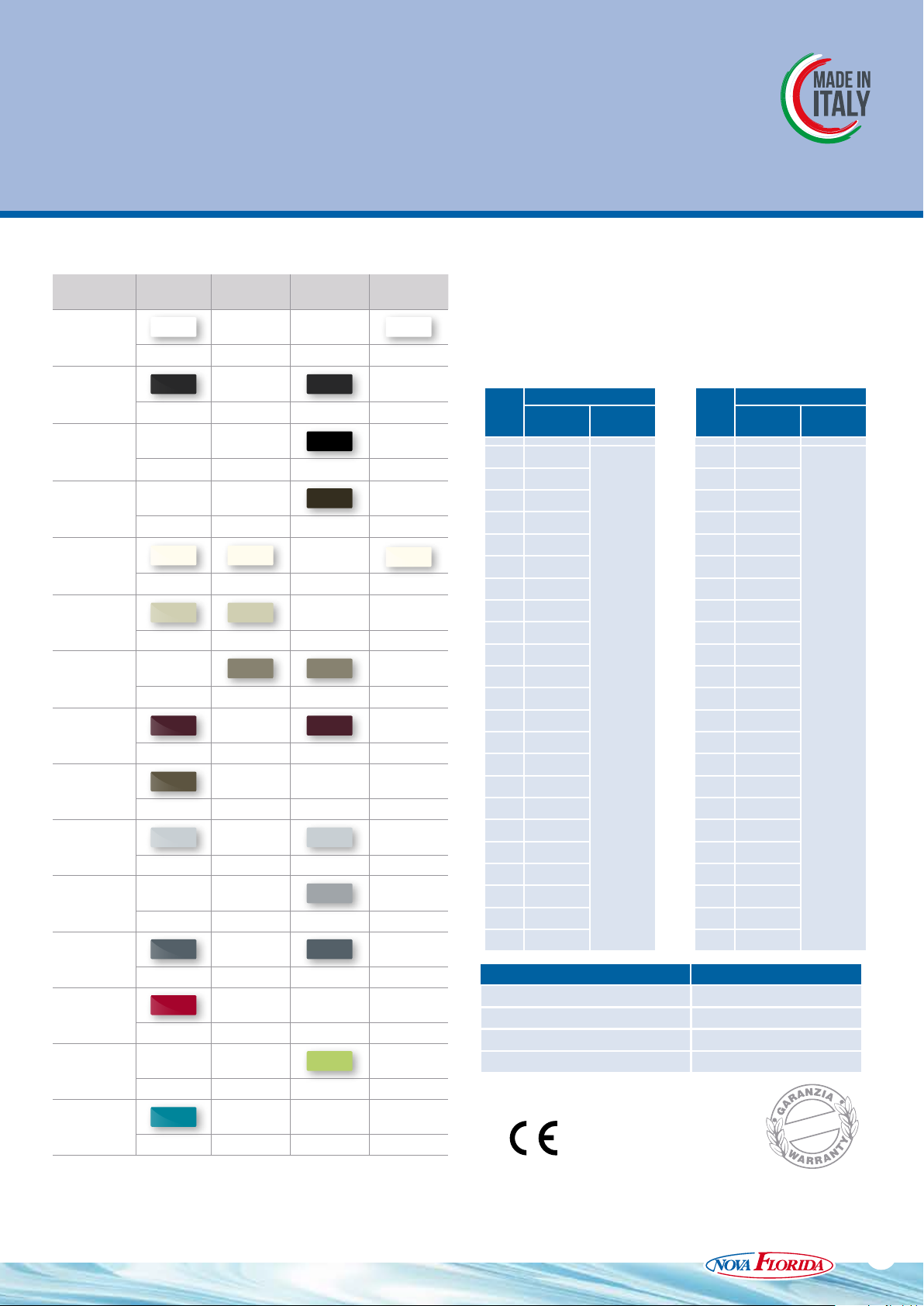

Kit Colorati: applicare un supplemento sulla base del

bianco lucido (ral 9010) del 45%

TEXTURIZZATO

OPACO

Cod:3T

Cod:3V

Cod:3R

PERLATO

BIANCO

CORVINO

METROPOLITAN

BLACK COFFEE

PEARL

ORGANZA

TURTLE

COPPER

TERRA
BRUCIATA

SILVER

GRAFITE

ARDESIA

LUCIDO OPACO

Cod:04 Cod:4M

Cod:2L Cod:3L

Cod:2N Cod:5N Cod:4N

Cod:2D Cod:5D

Cod:5P Cod:3P

Cod:2C Cod:3C

Cod:2S

Cod:2F Cod:3F

Cod:2B Cod:3B

Modello

Codice

TRIBECA

Finitura

Colorazione

Esempio estrapolazione codice

Radiatore TRIBECA 600 da 10 el.
color Bianco lucido.

Es: EA20C0 + 04 + 10

235 EA21A0
335 EA21B0
350 EA20A0
435 EA21C0
500 EA20B0
535 EA21D0
600 EA20C0
685 EA21E0
700 EA20D0
800 EA20E0
835 EA21F0
900 EA20F0

935 EA21G0
1000 EA20G0
1135 EA21H0
1200 EA20H0
1400 EA20I0
1435 EA21I0
1600 EA20L0
1735 EA21L0
1800 EA20M0
1935 EA21M0
2000 EA20N0

XX XX*

Radiatore Mood 600 da 12 el.
color Ardesia lucido.

Es: A20C0 + 2B + 12

Per estrapolare il codice del
radiatore scelto, è necessario
unire il codice alle quattro cifre
finali relative a: finitura, colore e
numero di elementi desiderati.

COLORI

Le colorazioni sono

disponibili in finitura: LUCIDO - OPACO

- TEXTURIZZATO OPACO - PERLATO

I colori, per limiti tecnici di stampa,
sono da considerarsi indicativi e
non impegnativi.

PERSONALIZZAZIONI I prodotti della linea design di Fondital
non solo hanno una durata nel tempo senza eguali, ma offrono
anche originalissime possibilità applicative: ecco perché questi
affascinanti radiatori in alluminio possono costituire la base di
diverse scelte progettuali e d’arredo.
Una varietà di colori e finiture per soddisfare tutte le esigenze di
architetti e progettisti.

RUBINO

HELOISE

TURQUOISE
BEACH

Cod:2A

Cod:2I

Cod:3H

INTERASSI:

235 - 335 - 350 - 435 - 500 - 535 - 600 Batterie da 4 a 20 elementi

685 - 700 - 800 - 835 Batterie da 4 a 16 elementi

900 - 935 - 1000 - 1135 - 1200 - 1400 Batterie da 4 a 9 elementi

1435 - 1600 - 1735 - 1800 - 1935 - 2000 Batterie da 4 a 9 elementi

COMPOSIZIONE

BATTERIE:

35

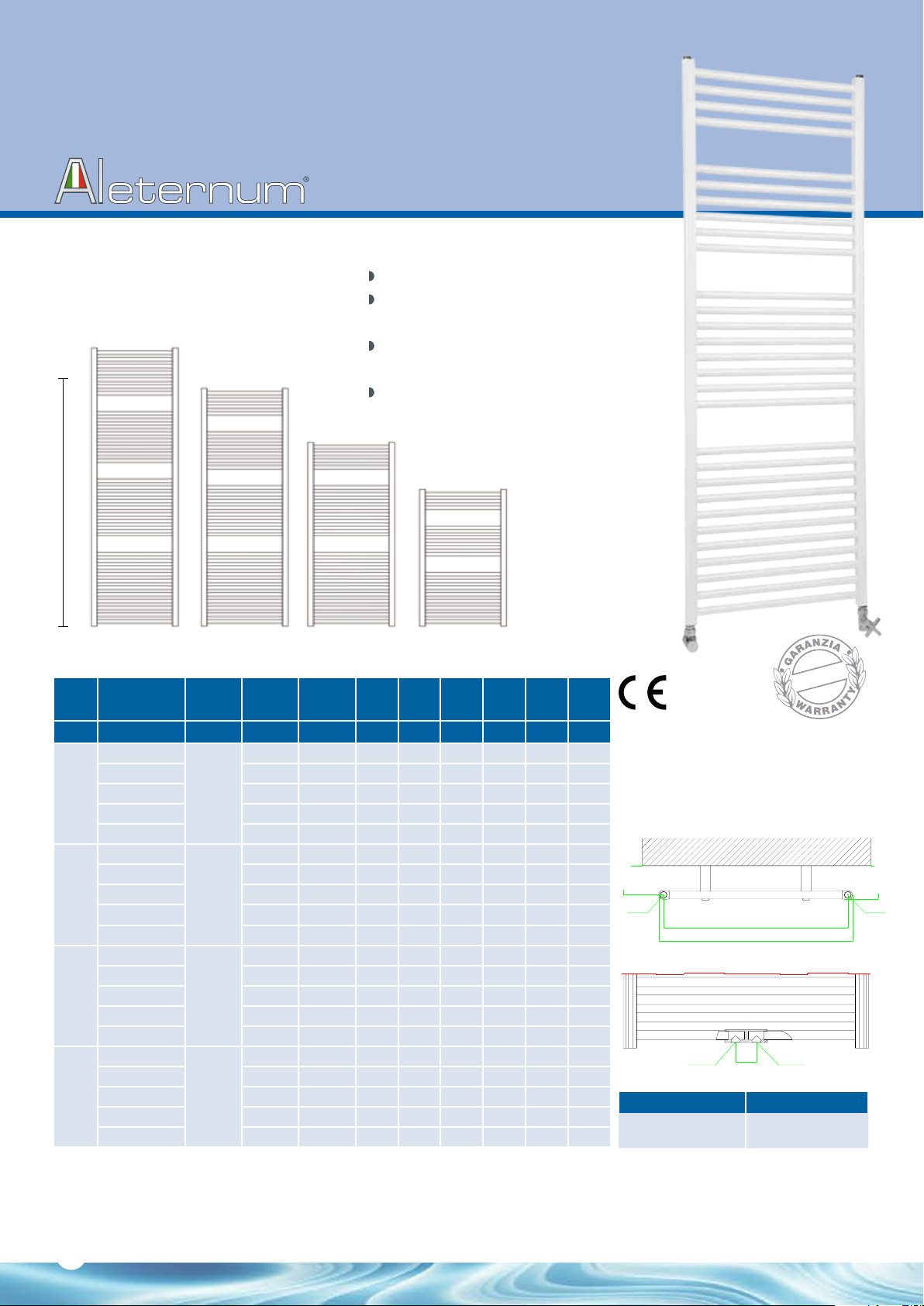

COOL

68÷89

B

G1/2 G1/2

50

Trattamento interno anticorrosivo Aleternum di serie.

100% made in Italy.
Trattamento anticorrosivo

totale Aleternum, di serie.

2 tipologie di attacco idraulico:

tradizionale e centrale dal basso.

Inalterabile nel tempo, grazie alla doppia

verniciatura: anaforesi + polveri.

B

16 tubi23 tubi29 tubi35 tubi

Potenza

Altezza Modello Profondità Interasse

(B) mm mm (A) mm (C) mm litri kg W W

COOL 860/400

400 428 2,4 3,0 348 188 1,2015 3,1596

Larghezza

Contenuto

d'acqua

Peso

COOL 860/450 450 478 2,7 3,2 370 196 1,2443 2,8430

858

COOL 860/500 500 528 2,9 3,4 399 211 1,2468 3,0374

26
COOL 860/550 550 578 3,2 3,6 428 226 1,2492 3,2277
COOL 860/600 600 628 3,4 3,7 457 241 1,2517 3,4143

COOL 1160/400

400 428 3,4 4,2 458 248 1,2029 4,1431

COOL 1160/450 450 478 3,8 4,5 502 265 1,2479 3,8033

1160

COOL 1160/500 500 528 4,1 4,7 544 288 1,2487 4,1156

26

COOL 1160/550 550 578 4,5 4,9 587 310 1,2495 4,4259
COOL 1160/600 600 628 4,9 5,1 630 333 1,2502 4,7339
COOL 1490/400

400 428 4,4 5,2 595 322 1,2045 5,3470

COOL 1490/450 450 478 4,8 5,7 658 347 1,2520 4,9057

1490

COOL 1490/500 500 528 5,2 5,9 717 378 1,2509 5,3720

26

COOL 1490/550 550 578 5,7 6,3 776 410 1,2497 5,8423
COOL 1490/600 600 628 6,1 6,5 835 441 1,2486 6,3166
COOL 1740/400

400 428 5,3 6,2 707 379 1,2182 6,0193

COOL 1740/450 450 478 5,7 6,7 778 413 1,2406 6,0741

1740

COOL 1740/500 500 528 6,3 7,0 850 451 1,2408 6,6300

26

COOL 1740/550 550 578 6,8 7,3 922 489 1,2410 7,1851

COOL 1740/600 600 628 7,5 7,6 994 527 1,2412 7,7391

Termica
ΔT 50 K

Potenza
Termica

ΔT 30 K

Espon.nCoeff.

Km

12 ANNI

14

Tutti i modelli COOL sono garantiti 12 anni dalla
data di installazione da difetti di fabbricazione, a
condizione che l’impianto sia eseguito a regola
d’arte, secondo le vigenti norme e nel rispetto
delle prescrizioni riguardanti l’installazione,
l’uso e la corretta manutenzione riportate sul
presente catalogo.

89

÷

68

G1/2 G1/2

A

A

C

Attacco centrale (AC)

G1/2 G1/2

INTERASSI:

400 - 450 - 500

550 - 600

50

ALTEZZE

858 - 1152

1488 - 1740

102

÷

81

81÷102

Pressione massima di esercizio: 1600 kpa (16 bar)

Equazione caratteristica dal modello Φ = Km ∆T

n

I valori di potenza termica pubblicati, sono conformi alla norma europea EN 442-1:2014 e sono certificati dal Politecnico di Milano, Laboratorio М.R.Т.

- Ente notificato № 1695 sul radiatore bianco.

Trattamento interno anticorrosivo Aleternum di serie.

36

ESEMPIO ESTRAPOLAZIONE
CODICE:

Radiatore Cool 860/400 color
Bianco lucido.

Es: EA42A0 04

Radiatore Cool 1160/500 color
Ardesia lucido.

Es: EA52G0 2B

Per estrapolare il codice del
radiatore scelto, è necessario
unire il codice alle due cifre
finali relative alla finitura e alla
colorazione desiderata.

COLORI Le colorazioni sono

disponibili in finitura: LUCIDO ­OPACO - TEXTURIZZATO OPACO

- PERLATO

I colori, per limiti tecnici di
stampa, sono da considerarsi
indicativi e non impegnativi.

COOL

MODELLO

860/400 EA42E0 04 EA62E0 04
860/450 EA42A0 04 EA62A0 04
860/500 EA42B0 04 EA62B0 04
860/550 EA42C0 04 EA62C0 04

860/600 EA42D0 04 EA62D0 04
1160/400 EA42L0 04 EA62L0 04
1160/450 EA42F0 04 EA62F0 04
1160/500 EA42G0 04 EA62G0 04
1160/550 EA42H0 04 EA62H0 04
1160/600 EA42I0 04 EA62I0 04
1490/400 EA42Q0 04 EA62Q0 04
1490/450 EA42M0 04 EA62M0 04
1490/500 EA42N0 04 EA62N0 04
1490/550 EA42O0 04 EA62O0 04
1490/600 EA42P0 04 EA62P0 04
1740/400 EA42V0 04 EA62V0 04
1740/450 EA42R0 04 EA62R0 04
1740/500 EA42S0 04 EA62S0 04
1740/550 EA42T0 04 EA62T0 04
1740/600 EA42U0 04 EA62U0 04

(attacco laterale)

CODICE

BIANCO

COOL

(attacco centrale)

CODICE

BIANCO

COOL

MODELLO

860/400 EA52E0
860/450 EA52A0 EA62A0
860/500 EA52B0 EA62B0
860/550 EA52C0 EA62C0

860/600 EA52D0 EA62D0
1160/400 EA52L0 EA62L0
1160/450 EA52F0 EA62F0
1160/500 EA52G0 EA62G0
1160/550 EA52H0 EA62H0
1160/600 EA52I0 EA62I0
1490/400 EA52Q0 EA62Q0
1490/450 EA52M0 EA62M0
1490/500 EA52N0 EA62N0
1490/550 EA52O0 EA62O0
1490/600 EA52P0 EA62P0
1740/400 EA52V0 EA62V0
1740/450 EA52R0 EA62R0
1740/500 EA52S0 EA62S0
1740/550 EA52T0 EA62T0
1740/600 EA52U0 EA62U0

(attacco laterale)

CODICE

COLORATI

FINITURA

COLORAZIONE

XX*

(attacco centrale)

CODICE

COLORATI

EA62E0

COOL

FINITURA

COLORAZIONE

XX*

BIANCO

CORVINO

METROPOLITAN

BLACK COFFEE

PEARL

ORGANZA

TURTLE

*Le due cifre finali cambiano in base alla finitura/colorazione scelta.

LUCIDO OPACO

Cod:04 Cod:4M

Cod:2L Cod:3L

Cod:2N Cod:5N Cod:4N

Cod:2D Cod:5D

Cod:5P Cod:3P

TEXTURIZZATO

OPACO

Cod:3T

Cod:3V

PERLATO

TERRA
BRUCIATA

SILVER

GRAFITE

ARDESIA

RUBINO

HELOISE

TURQUOISE
BEACH

LUCIDO OPACO

Cod:2S

Cod:2F Cod:3F

Cod:2B Cod:3B

Cod:2A

Cod:2I

TEXTURIZZATO

OPACO

Cod:3R

Cod:3H

PERLATO

COPPER

Cod:2C Cod:3C

Kit Colorati:
applicare un supplemento sulla base del bianco lucido
(ral 9010) del 45%

37

38

ACCESSORI

39

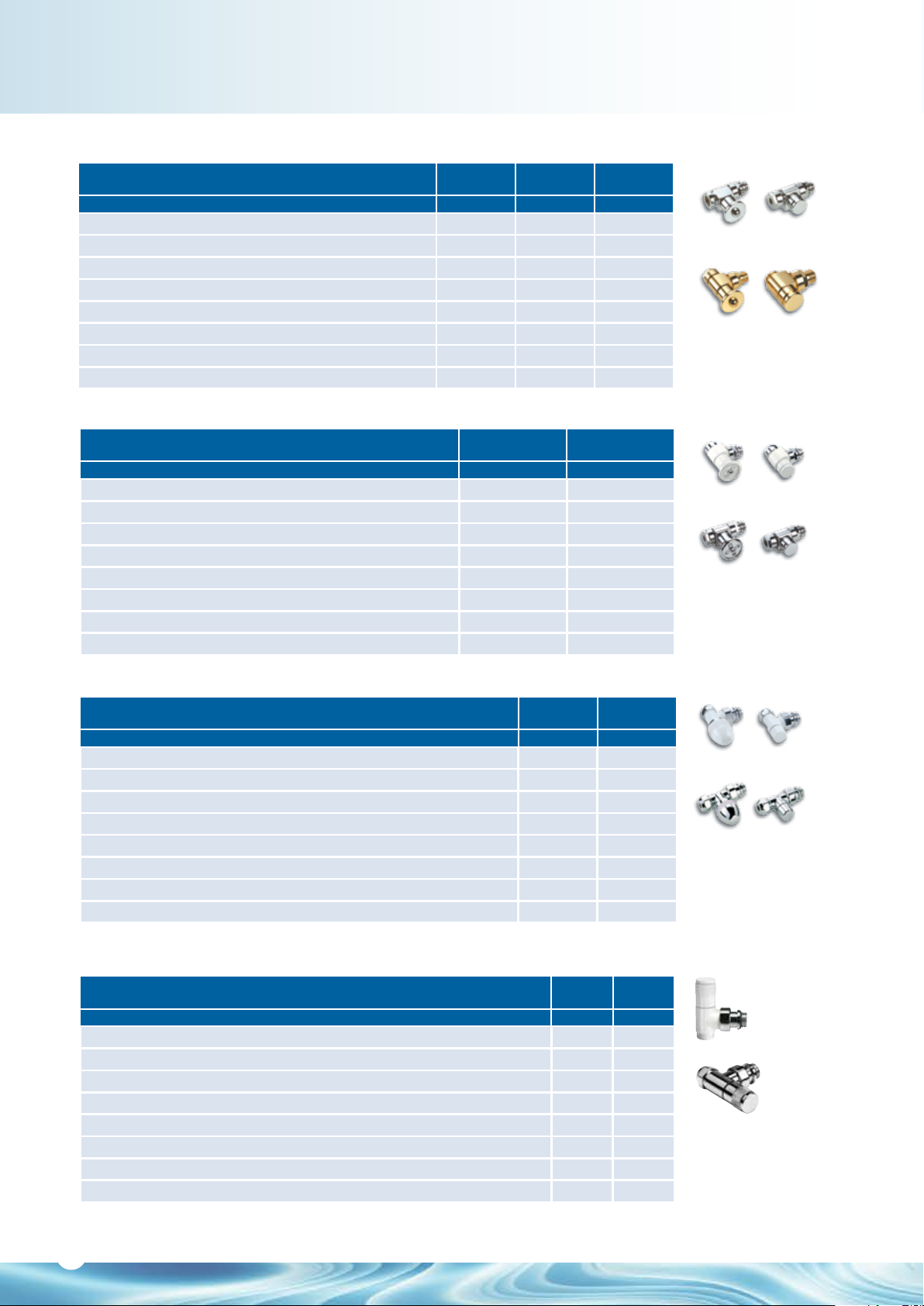

ACCESSORI A RICHIESTA

Valvola serie ALFA radiatore ½” (Valvole fornite senza raccordo)

Tipologie

Descrizione Cod. Cod. Cod.

Colore

Bianco/Cromo

Valvola a squadra attacco tubo ferro 8493051 8493052 8493053

Valvola diritta attacco tubo ferro 8493061 8493062 8493063

Detentore a squadra attacco tubo ferro 8493031 8493032 8493033

Detentore diritto attacco a tubo ferro 8493041 8493042 8493043

Valvola a squadra attacco tubo rame/poliet./multistrato 8493151 8493152 8493153

Valvola diritta attacco tubo rame/poliet./multistrato 8493161 8493162 8493163

Detentore a squadra attacco tubo rame/poliet./multistrato 8493131 8493132 8493133

Detentore diritto attacco tubo rame/poliet./multistrato 8493141 8493142 8493143

Valvola serie BE TA attacco radiatore ½” (Valvole fornite senza raccordo)

Tipologie

Descrizione Cod. Cod.

Valvola a squadra attacco tubo ferro 8483351 8483352

Valvola diritta attacco tubo ferro 8483361 8483362

Detentore a squadra attacco tubo ferro 8493531 8493532

Detentore diritto attacco a tubo ferro 8493541 8493542

Valvola a squadra attacco tubo rame/poliet./multistrato 8483451 8483452

Valvola diritta attacco tubo rame/poliet./multistrato 8483461 8483462

Detentore a squadra attacco tubo rame/poliet./multistrato 8493631 8493632

Detentore diritto attacco tubo rame/poliet./multistrato 8493641 8493642

Bianco/Cromo

Colore

Colore

Cromo

Colore

Colore

Cromo

Oro

Valvola serie GAMMA attacco radiatore ½” (Valvole fornite senza raccordo)

Tipologie

Descrizione Cod. Cod.

Colore

Bianco/Cromo

Valvola a squadra attacco tubo ferro 8484351 8484352

Valvola diritta attacco tubo ferro 8484361 8484362

Detentore a squadra attacco tubo ferro 8494531 8494532

Detentore diritto attacco a tubo ferro 8494541 8494542

Valvola a squadra attacco tubo rame/poliet./multistrato 8484451 8484452

Valvola diritta attacco tubo rame/poliet./multistrato 8484461 8484462

Detentore a squadra attacco tubo rame/poliet./multistrato 8494631 8494632

Detentore diritto attacco tubo rame/poliet./multistrato 8494641 8494642

Colore

Cromo

Valvola serie TONDERA attacco radiatore ½” (Valvole fornite senza raccordo)

Tipologie

Descrizione Cod. Cod.

Colore

Bianco

Valvola a squadra termostatizzabile attacco tubo rame e multistrato, codolo antigoccia 8496131 8496132

Valvola a squadra termostatica attacco tubo rame e multistrato, codolo antigoccia 8496331 8496332

Valvola a squadra regolazione manuale attacco tubo rame e multistrato, codolo antigoccia 8496231 8496232

Detentore a squadra attacco tubo rame e multistrato, codolo antigoccia 8496731 8496732

Valvola a via diritta termostatizzabile attacco tubo rame e multistrato, codolo antigoccia 8496151 8496152

Valvola a via diritta termostatica attacco tubo rame e multistrato, codolo antigoccia 8496351 8496352

Valvola a via diritta regolazione manuale attacco tubo rame e multistrato, codolo antigoccia 8496251 8496252

Detentore a via diritta attacco tubo rame e multistrato, codolo antigoccia 8496751 8496752

Colore

Cromo

40

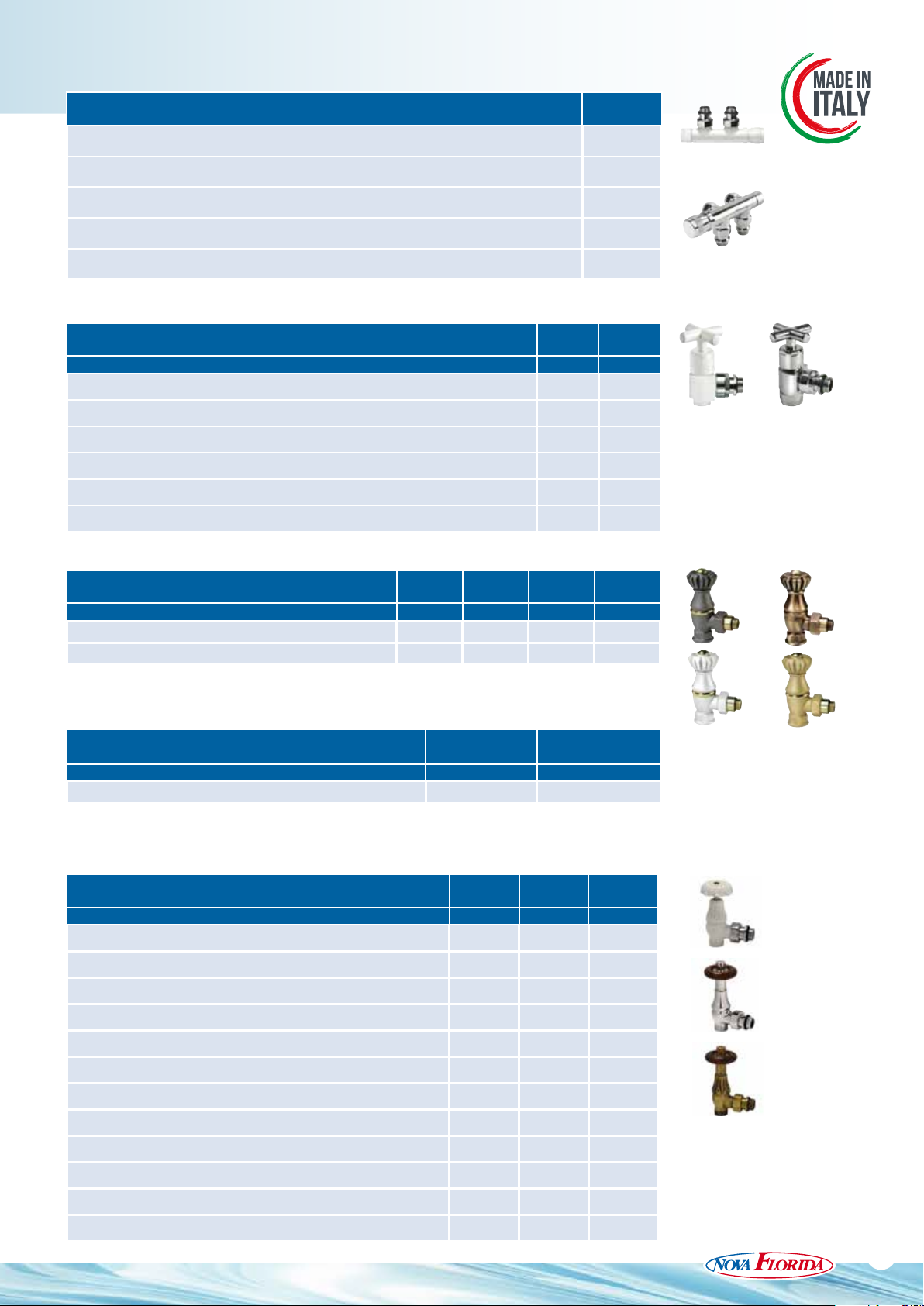

Serie TONDERA Attacco Centrale per modello COOL

Tipologie Codice

Gruppo valvola termostatizzabile e detentore mm 50 a squadra, attacco intercambiabile per tubo
rame e multistrato, codolo antigoccia. DESTRA. Colore Cromo.

Gruppo valvola termostatizzabile e detentore mm 50 a squadra, attacco intercambiabile per tubo
rame e multistrato, codolo antigoccia. DESTRA. Colore Bianco RAL 9010.

Gruppo valvola termostatico e detentore mm 50 a squadra, attacco intercambiabile per tubo rame
e multistrato, codolo antigoccia. DESTRA. Colore Cromo.

Gruppo valvola termostatico e detentore mm 50 a squadra, attacco intercambiabile per tubo rame
e multistrato, codolo antigoccia. DESTRA. Colore Bianco RAL 9010.

8496812

8496811

8496842

8496841

Vitone reversibile per Tondera da DX a SX 8490471

Valvola serie MINIMAL attacco radiatore ½” (Valvole fornite senza raccordo)

Tipologie

Descrizione Cod. Cod.

Valvola a squadra termostatizzabile,attacco intercambiabile per tubo rame e multistrato,
codolo antigoccia

Valvola a squadra termostatica, attacco intercambiabile per tubo rame e multistrato,
codolo antigoccia

Colore
Bianco

8493851 8493852

8493651 8493652

Detentore a squadra, attacco intercambiabile per tubo rame e multistrato, codolo antigoccia 8493631 8493632

Valvola a squadra, termostatizzabile, attacco tubo ferro, codolo antigoccia 8493751 8493752

Valvola a squadra termostatica, attacco tubo ferro, codolo antigoccia 8493551 8493552

Detentore a squadra, attacco tubo ferro, codolo antigoccia 8493531 8493532

Colore

Cromo

Valvola serie LIBERTY attacco radiatore ½” (Valvole fornite senza raccordo) *

Tipologie bianco RAL 1036 ghisa bronzo

Descrizione Cod. Cod. Cod. Cod.

Valvola a squadra attacco tubo ferro, codolo antigoccia 8493251 8493256 8493254 8493255

Detentore a squadra attacco tubo ferro, codolo antigoccia 8493231 8493236 8493234 8493235

* Per tubazioni in rame multistrato si necessita l’utilizzo dell’adattatore

ADATTATORE per tubo rame e multistrato serie LIBERTY

Misura tubo (Ø mm) Oro * Bronzo

Cod. Cod.

¾” x 24/19 8493283 8493285

* Abbinabile a valvole e detentori colore bianco, RAL 1036 e ghisa

Valvola serie OLD STYLE attacco radiatore ½” (Valvole fornite senza raccordo)

Tipologie bianco cromo bronzo

Descrizione Cod. Cod. Cod.

Valvola a squadra termostatica attacco tubo ferro, codolo antigoccia 8493671 8493672 8493675

Valvola a squadra attacco tubo ferro, codolo antigoccia 8493371 8493372 8493375

Detentore a squadra attacco tubo ferro, codolo antigoccia 8493411 8493412 8493415

Valvola a via diritta termostatica attacco tubo ferro, codolo antigoccia 8493681 8493682 8493685

Valvola a via diritta attacco tubo ferro, codolo antigoccia 8493381 8493382 8493385

Detentore a via diritta attacco tubo ferro, codolo antigoccia 8493421 8493422 8493425
Valvola a squadra termostatica attacco tubo rame e multistrato,

codolo antigoccia

8493691 8493692 8493695

Valvola a squadra attacco tubo rame e multistrato, codolo antigoccia 8493391 8493392 8493395

Detentore a squadra attacco tubo rame e multistrato, codolo antigoccia 8493431 8493432 8493435
Valvola a via diritta termostatica attacco tubo rame e multistrato,

codolo antigoccia

8493701 8493702 8493705

Valvola a via diritta attacco tubo rame e multistrato, codolo antigoccia 8493401 8493402 8493405

Detentore a via diritta attacco tubo rame e multistrato, codolo antigoccia 8493441 8493442 8493445

41

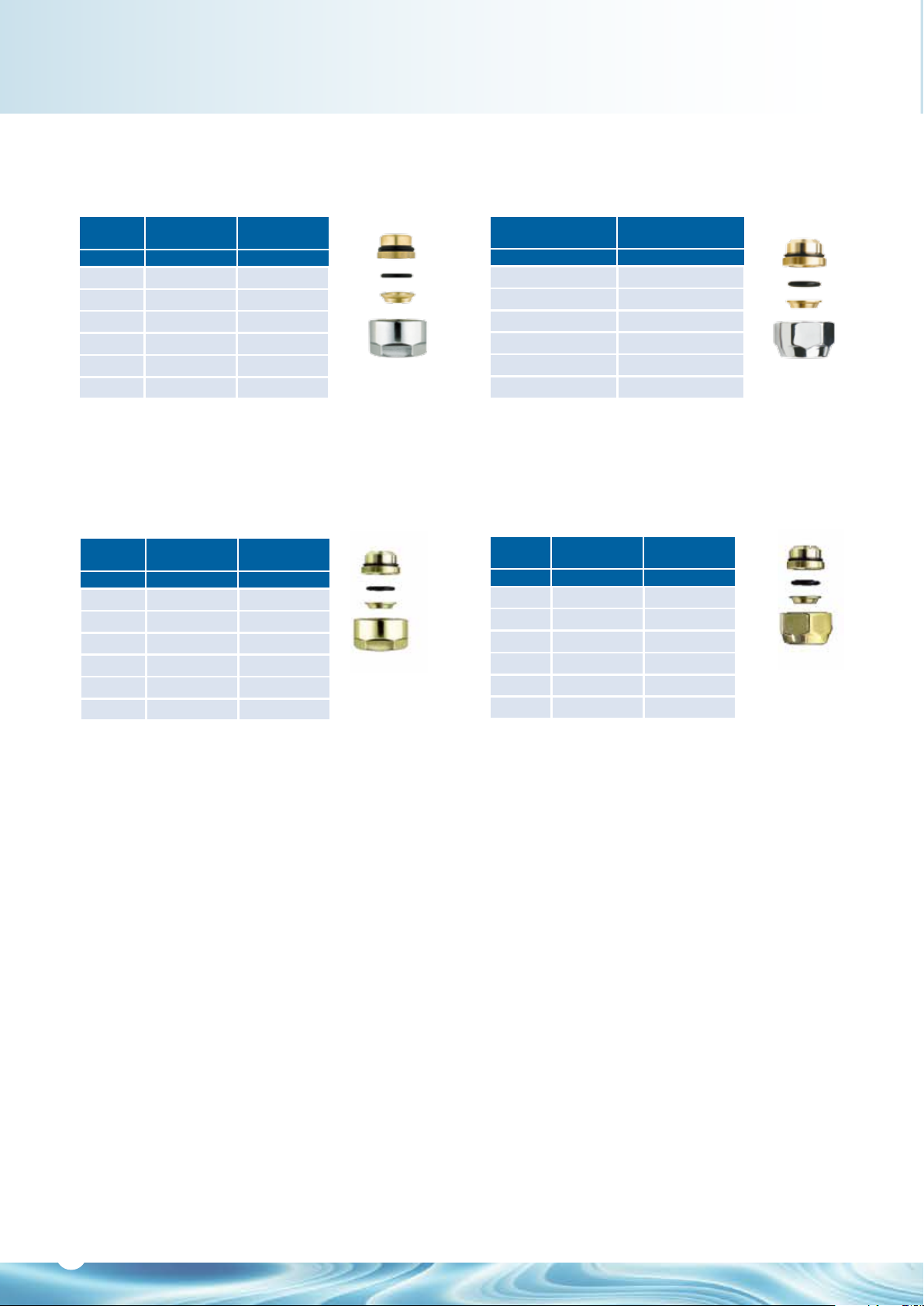

RACCORDI PER TUBI IN RAME

Raccordi per tubi in rame per valvole serie
ALFA, BETA e MINIMAL

Misura tubo

(Ø mm)

10 849381210 849381310

12 849381212 849381312

14 849381214 849381314

15 849381215 849381315

16 849381216 849381316

18 849381218 849381318

Colore
Cromo

Cod. Cod.

Colore

Oro

Raccordi per tubi rame per valvole serie

LIBERTY

Misura tubo

(Ø mm)

10 x 24/19 849381310 849381510

12 x 24/19 849381312 849381512

14 x 24/19 849381314 849381514

15 x 24/19 849381315 849381515

16 x 24/19 849381316 849381516

18 x 24/19 849381318 849381518

* Abbinabile a valvole e detentori colore
bianco, RAL 1036 e ghisa

Oro * Bronzo

Cod. Cod.

Raccordi per tubi in rame per valvole serie
GAMMA e TONDERA

Misura tubo

(Ø mm)

10 849481210

12 849481212

14 849481214

15 849481215

16 849481216

18 849481218

Colore
Cromo

Cod.

Raccordi per tubi rame per valvole serie

OLD STYLE

Misura tubo

(Ø mm)

10 x 24/19 849481210 849481510

12 x 24/19 849481212 849481512

14 x 24/19 849481214 849481514

15 x 24/19 849481215 849481515

16 x 24/19 849481216 849481516

18 x 24/19 849481218 849481518

* Abbinabile a valvole e detentori colore
cromo e bianco

Cromo * Bronzo

Cod. Cod.

42

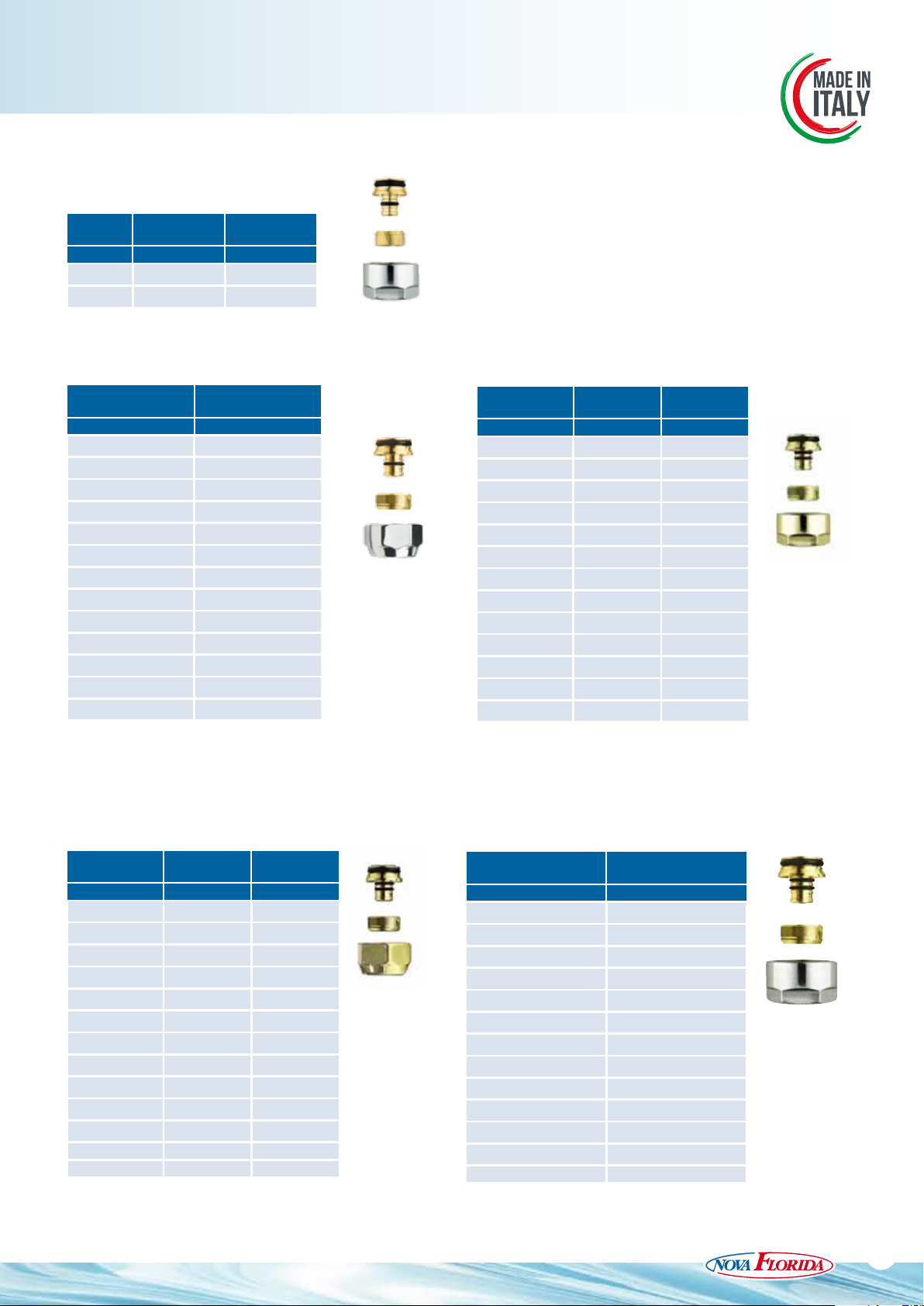

RACCORDI PER TUBI MULTISTRATO

Raccordi per tubi multistrato per valvole
serie ALFA e BE TA

Misura tubo

(Ø int. - Ø est.)

10-14 849383210 849383310

12-16 8493832115 8493833115

Colore

Cromo

Cod. Cod.

Colore

Oro

Raccordi per tubi multistrato per valvole
serie GAMMA e TONDERA

Misura tubo

(Ø int. - Ø est.)

7,5/8-12 x 24/19 8 494 8320 812

9,5/10-14 x 24/19 8 49483210

9,5/10-15 x 24/19 8494 8321015

10,5/11-15 x 24/19 8494 8321115

10,5/11-16 x 24/19 8494 832111 6

11,5/12-16 x 24/19 849 48 32115

11,5/12-17 x 24/19 84948321217

12,5/13-17 x 24/19 849 4 8321317

12,5/13-18 x 24/19 84948321318

13,5/14-18 x 24/19 8494 8321418

14,5/15-20 x 24/19 84948321520

15/15,5-20 x 24/19 849483215520

15,5/16-20 x 24/19 8 4948321620

Cromo

Cod.

Raccordi per tubi multistrato per valvole serie

LIBERTY

Misura tubo

(Ø mm)

7,5/8-12 x 24/19 84938330812 84938350812

9,5/10-14 x 24/19 849383310 84938351014

9,5/10-15 x 24/19 84938331015 84938351015

10,5/11-15 x 24/19 84938331115 84938351115

10,5/11-16 x 24/19 84938331116 84938351116

11,5/12-16 x 24/19 8493833115 84938351216

11,5/12-17 x 24/19 84938331217 84938351217

12,5/13-17 x 24/19 84938331317 84938351317

12,5/13-18 x 24/19 84938331318 84938351318

13,5/14-18 x 24/19 84938331418 84938351418

14,5/15-20 x 24/19 84938331520 84938351520

15/15,5-20 x 24/19 849383315520 849383515520

15,5/16-20 x 24/19 84938331620 84938351620
* Abbinabile a valvole e detentori colore bianco,

RAL 1036 e ghisa

Oro * Bronzo

Cod. Cod.

Raccordi per tubi multistrato per
valvole serie OLD STYLE

Misura tubo

(Ø mm)

7,5/8-12 x 24/19 84948350812 84948320812

9,5/10-14 x 24/19 84948351014 849483210

9,5/10-15 x 24/19 84948351015 84948321015

10,5/11-15 x 24/19 84948351115 84948321115

10,5/11-16 x 24/19 84948351116 84948321116

11,5/12-16 x 24/19 84948351216 8494832115

11,5/12-17 x 24/19 84948351217 84948321217

12,5/13-17 x 24/19 84948351317 84948321317

12,5/13-18 x 24/19 84948351318 84948321318

13,5/14-18 x 24/19 84948351418 84948321418

14,5/15-20 x 24/19 84948351520 84948321520

15/15,5-20 x 24/19 849483515520 849483215520
15,5/16-20 x 24/19 84948351620 84948321620

Bronzo Cromo*

Cod. Cod.

Raccordi per tubi multistrato per valvole
serie MINIMAL

Misura tubo

(Ø int. - Ø est.)

Ø 7,5/8-12 x 24/19 84938320812

Ø 9,5/10-14 x 24/19 849383210

Ø 9,5/10-15 x 24/19 84938321015

Ø 10,5/11-15 x 24/19 84938321115

Ø 10,5/11-16 x 24/19 84938321116

Ø 11,5/12-16 x 24/19 8493832115

Ø 11,5/12-17 x 24/19 84938321217

Ø 12,5/13-17 x 24/19 84938321317

Ø 12,5/13-18 x 24/19 84938321318

Ø 13,5/14-18 x 24/19 84938321418

Ø 14,5/15-20 x 24/19 84938321520

Ø 15/15,5-20 x 24/19 849383215520
Ø 15,5/16-20 x 24/19 84938321620

Colore
Cromo

Cod.

43

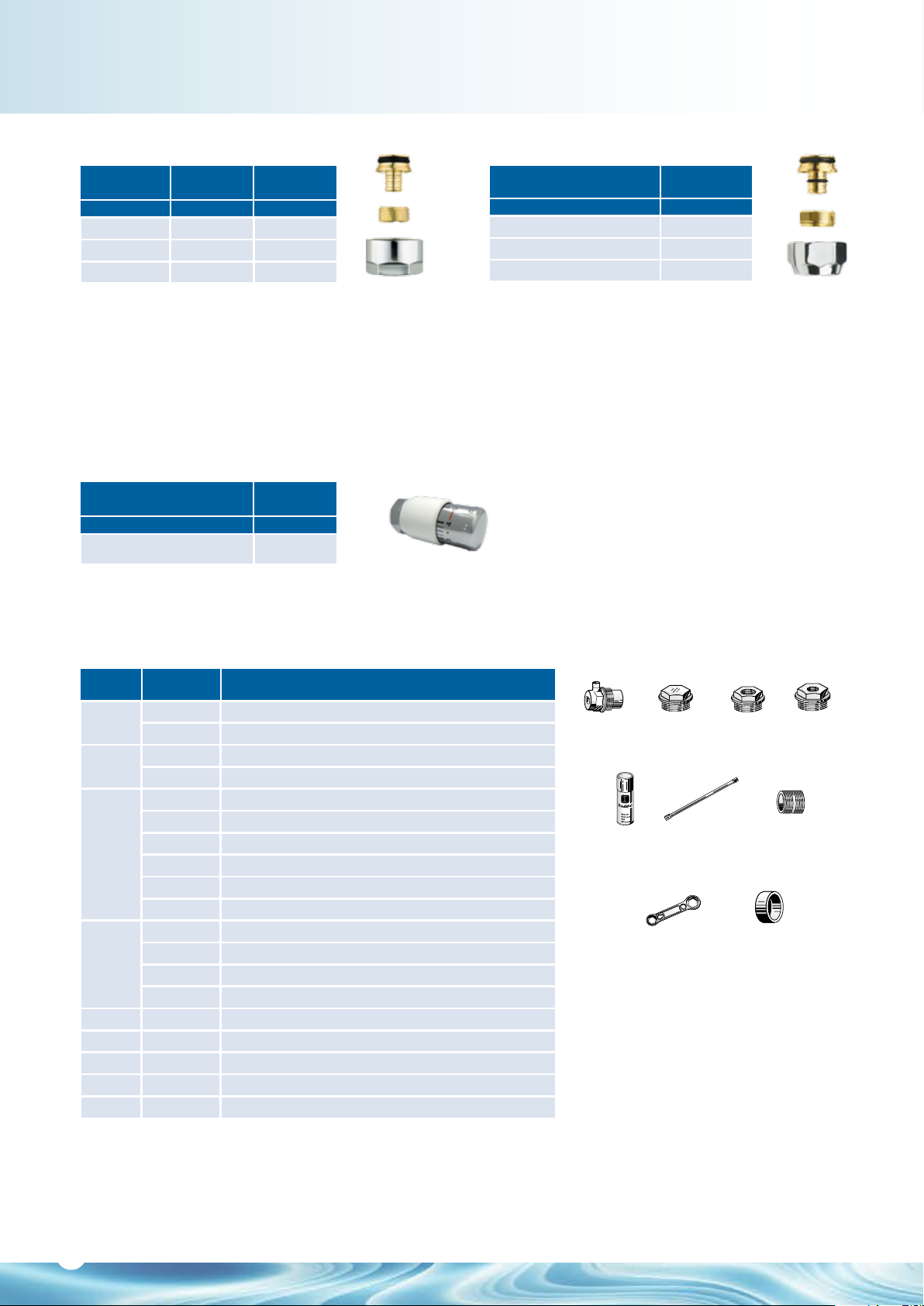

RACCORDI PER TUBI INPOLIETILENE

Raccordi per tubi in polietilene per valvole serie

ALFA e BETA

Misura tubo

(Ø int. - Ø est.)

12-16 849382212 849382312

13-18 849382213 849382313

14-18 849382214 849382314

Colore
Cromo

Cod. Cod.

Colore

Oro

TESTINA TERMOSTATICA

Testina termostatica per valvole serie BETA,
GAMMA, TONDERA e MINIMAL

Tipo

Con sensore a liquido 8480931

Colore

Bianco/Cromo

Cod.

Raccordi per tubi in polietilene per valvole
serie GAMMA

Misura tubo

(Ø int. - Ø est.)

12-16 849482212

13-18 849482213

14-18 849482214

Colore
Cromo

Cod.

Accessori comuni ai modelli di Radiatori d’arredo, Radiatori di design

Articolo Codice Modello

A1/1

A 4/1

A 6/1

A 8/1

A 13 540024 Ritocco spray bianco

A 26/1 550090 Chiave per nipple

A 30/1 521011 Tappo detentore in gomma (diaframma acqua)

A 33/1 521012 Nipple 1” speciale per radiatori estrusi

A 40/2 560257 Chiave in plastica per tappi e riduzioni

520201 Valvola di sfogo aria automatica cromata G1” DX

520202 Valvola di sfogo aria automatica cromata G1” SX

525014 Tappo chiuso G1” DX

525114 Tappo chiuso G1” SX

526014 DX Riduzione 3/8 DX bianco

526214 DX Riduzione ½ d DXxbianco

526414 DX Riduzione ¾ DX bianco

526114 SX Riduzione / SX bianco

526314 SX Riduzione ½ SX bianco

526514 SX Riduzione ¾ SX bianco

525214 Tappo foro valvola G ¼” DX

525414 Tappo foro valvola G /” DX

525314 Tappo foro valvola G ¼” SX

525514 Tappo foro valvola G /” SX

A 1/1

A 13

A 4/1 A 6/1 A 8/1

A 26/1

A 40/2

A 33/1

A 30/1

44

ACCESSORI SPECIFICI PER I SINGOLI MODELLI

MAIOR S/90

Articolo Codice Modello

A 16 550020 Mensola da murare

A 18 550035 Mensola da avvitare DX

A 18 550036 Mensola da avvitare SX

A 20 550037 Kit due mensole regolabili e rivestite

A 30/1 521011 Tappo detentore in gomma (diaframma acqua)

A 32/1 530102 Guarnizione OR per nipple, tappi e riduzioni per serie Maior

A 36/4 570014 Portasalviette 4 elementi bianco RAL 9010

A 36/5 570024 Portasalviette 5 elementi bianco RAL 9010

A 36/6 570124 Portasalviette 6 elementi bianco RAL 9010

MAIOR DUAL 80

Articolo Codice Modello

A 16 A 18 A 20A 32/1

A 36/4 A 36/5A 36/6

A 30/1

A 16 550020 Mensola da murare

A 18 550035 Mensola da avvitare DX

A 18 550036 Mensola da avvitare SX

A 20 550037 Kit due mensole regolabili e rivestite

A 32/1 530102 Guarnizione OR per nipple, tappi e riduzioni per serie Maior

A 36/4 570014 Portasalviette 4 elementi bianco RAL 9010

A 36/5 570024 Portasalviette 80 5 elementi bianco RAL 9010

A 36/6 570124 Portasalviette 80 6 elementi bianco RAL 9010

HORO R

Articolo Codice Modello

A 31 530122 Guarnizione OR per nipple, tappi e riduzioni

A 51 590051

A 52 520203 Valvola di sfiato cromata G½” (fornita a corredo)

A 53 528010 Resistenza elettrica per versione mista 350 W

A 54 528011 Resistenza elettrica per versione mista 500 W

A 55 528012 Resistenza elettrica per versione mista 850 W

SAMOA DUAL R Arredabagno

Sistema di fissaggio a parete fornito a corredo comprendente:

- 4 blocchetti di fissaggio - riduzioni

- guarnizioni - valvola sfiato

A 16

A 36/4

A 36/5

A 36/6

A 51 (fornito a corredo del radiatore)

A 18

x 4

x 4

A 32/1

x 3

A 20

A 31

A 52

A 53-54-55

HORO R Arredoambiente

Articolo Codice Modello

A 31 530122 Guarnizione OR per nipple, tappi e riduzioni

Sistema di fissaggio a parete comprendente:

A 70 590055

- 3 staffe di fissaggio come figura

- 1 tappo detentore in gomma (diaframma acqua)

- 4 guarnizioni speciali O-RING

A 70

x 3

x 3

A 31

x 4

45

SAMOA DUAL R Arredoambiente

Articolo Codice Modello

A 31 53012 2 Guarnizione OR per nipple, tappi e riduzioni

Sistema di fissaggio a parete comprendente:

A 71 590053

ACCESSORI per

- 4 blocchetti di fissaggio come figura

- 1 tappo detentore in gomma (diaframma acqua)

- 4 guarnizioni speciali O-RING

modelli MOOD e TRIBECA

Portasalviette modello MOOD e TRIBECA

Modello

Kit portasalviette c/decoro mm 237 570125

Kit portasalviette c/decoro mm 337 570126

Kit portasalviette c/decoro mm 437 570127

Kit portasalviette c/decoro mm 537 570128

Kit - Tappi/Riduzioni/Mensole da 1/2”
colore bianco per MOOD/TRIBECA/MAIOR:

Kit - Tappi/Riduzioni/Mensole da 3/4”
colore bianco per MOOD/TRIBECA/MAIOR:

Colore Al. Lucidato

Codice

A 71

A 31

x 4

x 4

Articolo Codice Modello

1 Valvola di sfiato da ½”

1 Tappo chiuso destro

1 Tappo chiuso sinistro

A 72 550118

2 Riduzioni ½” destre

2 Riduzioni ½” sinistre

4 Guarnizioni oring

2 Staffe di supporto

Articolo Codice Modello

1 Valvola di sfiato da ¾”

1 Tappo chiuso destro

1 Tappo chiuso sinistro

A 73 550119

2 Riduzioni ¾” destre

2 Riduzioni ¾” sinistre

4 Guarnizioni oring

2 Staffe di supporto

Kit fissaggio con chele bianco + tappi e riduzioni per MOOD e TRIBECA

Modello Codice

1 Valvola sfiato piatta ½

2 Coperchi plastica bianchi

1 Tappo piatto ½

2 Riduzioni ½ dx bianche

2 Riduzioni ½ sx bianche

3 Staffe in lamiera

3 Coperture plastica bianca

3 Chele destre bianche

3 Chele sinistre bianche

4 Guarnizioni o-ring 1”

1 Tappo detentore in gomma

550122

X2

x3

x3

Kit Colorati: applicare un supplemento del 45% sulla base del bianco lucido (RAL 9010).

46

Accessorio per modelli di Radiatori d’arredo, MOOD E TRIBECA

Articolo Codice Modello

A 30/2 521011M Tappo detentore per Mood - Tribeca (diaframma acqua)

A 32/1 530102 Guarnizione OR per nipple, tappi e riduzioni per serie Maior

A74 550120 Kit di fissaggio per installazione orizzontale, colore bianco

A75 550121 Kit di fissaggio per installazione orizzontale, colore cromo

Kit fissaggio con chele + tappi e riduzioni per MOOD E TRIBECA colorati

Colore - Finitura Colore Codice

Bianco - perlato Bianco 550122MP
Corvino testurizzato opaco
Corvino lucido 550122LL
Pearl perlato
Pearl lucido 550122NL
Pearl opaco 550122NO
Organza lucido
Organza opaco 550122DO
Turtle opaca
Turtle testurizzato opaco 550122P
Copper lucido
Copper testurizzato opaco 550122C
Silver lucido
Silver testurizzato opaco 550122F
Ardesia lucido
Ardesia testurizzato opaco 550122E
Rubino lucido Rubino 550122BL
Heloise testurizzato opaco Heloise 550122H
Turquoise beach lucido Turquoise beach 550122IL
Grafite testurizzato opaco Grafite 550122R
Terra bruciato lucido Terra bruciata 550122SL
Black coffee testurizzato opaco Black coffee 550122V
Metropolitan testurizzato opaco Metropolitan 550122T

Corvino

Pearl

Organza

Turtle

Copper

Silver

Ardesia

550122L

550122NP

550122DL

550122PO

550122CL

550122FL

550122EL

A 30/2 A 32/1

X4

A74

A75

x3

X4

x3

ACCESSORI per

modello COOL

Kit fissaggio con chele bianco/cromo + tappi e sfiato per COOL

Modello Codice

A 77 Kit installazione Cool 3 punti bianco con sfiato e 1 tappo 550124
A 78 Kit installazione Cool 3 punti cromo con sfiato e 1 tappo * 550125
A 79 Kit installazione Cool 3 punti bianco attacco centrale con sfiato e 3 tappi 550126
A 89 Kit installazione Cool 3 punti cromo attacco centrale con sfiato e 3 tappi * 550127

A CORREDO: Sistema di ssaggio e riduzioni A77

Appendini per modello COOL

Modello Codice

Ap

pendini Bianchi x Cool

- (n. 2 pezzi) 570135

Appendino Cromato x Cool - (n. 2 pezzi) * 570135C

Kit portasalviette modello COOL

Modello Codice

Portasalviette COOL 450 - 500 - 550 - Bianco 570133
Portasalviette COOL 600 - Bianco 570134
Portasalviette COOL 450 - 500 - 550 - Cromo * 570133C
Portasalviette COOL 600 - Cromo * 570134C

* Da utilizzare nei modelli colorati

47

48

RADIATORI

Radiatori

elettrici

by

Fondital

Tutta la gamma di radiatori elettrici
è progettata con elevati standard
di regolazione della temperatura
ambiente, così da garantire il
massimo comfort in ogni momento
e limitare i consumi energetici.
Ogni radiatore può essere regolato
e/o programmato singolarmente,
stanza per stanza, portando il calore
necessario dove e quando si vuole.
L’impiego dei radiatori elettrici
consente inoltre di sfruttare le
fonti di energia rinnovabili, come
i pannelli solari fotovoltaici e
l’eolico, contribuendo al risparmio
energetico e alla riduzione
dell’inquinamento.
Radiatore elettrico Fondital: amico
dell’ambiente, facile, veloce ed
economico.

Radiatori elettrici
by Fondital

49

eBLITZ GD

RADIATORE ELETTRICO
A FLUIDO TERMOVETTORE

◗ 100% made in Italy

FUNZIONI:

◗ Comfort
◗ Notturno
◗ Antigelo
◗ Vacanza
◗ Programmazione con due programmi pre-impostati
◗ Eco
◗ Boost
◗ Stand-by
◗ Funzione apertura nestra
◗ Funzione protezione bambini
◗ Funzione lettura consumi
◗ Funzione blocco tasti
◗ Controllo adattativo della partenza
◗ Indicatore comportamentale
◗ Retroilluminazione bianca

Nel fianco destro è allog­giato il sistema di regola­zione e controllo e l’inter­faccia di gestione a display,
con tasti di facile accesso
in tutte le condizioni di in­stallazione.

Nel fianco sinistro trova
posto un comodo umidifi­catore estraibile.

Modello Codice

eBlitz GD 5806 FBE0M1FD65

eBlitz GD 5810 FBE0M1FDA6

eBlitz GD 5812 FBE0M1FDC9

eBlitz GD 5815 FBE0M1FDFA

eBlitz GD 5818 FBE0M1FDIC

2

Tutti i modelli eBLITZ GD sono garantiti 2 anni per i componenti elettrici,
5 anni sul corpo in alluminio dalla data di installazione da difetti di

fabbricazione, a condizione che l’impianto sia eseguito a regola d’arte.

Potenza Elementi Larghezza Altezza Profondità

W n° mm mm mm

600

1000

1200

1500

1800

5 560 578 80

6 640 578 80

9 880 578 80

10 960 578 80

12 1120 578 80

5

50

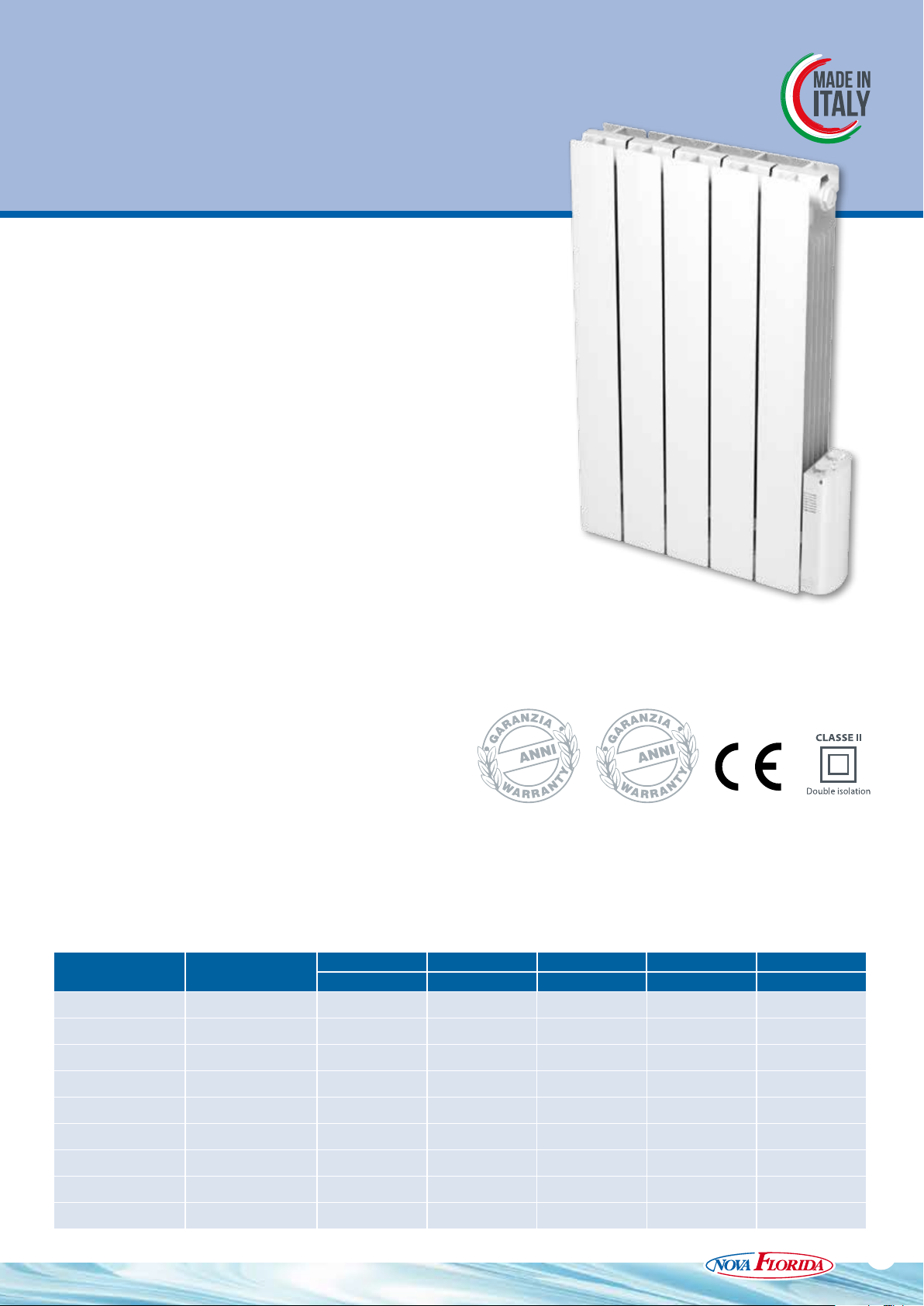

eBLITZ VA

RADIATORE ELETTRICO
A FLUIDO TERMOVETTORE

◗ 100% made in Italy.
◗ Corpo in lega d’alluminio a bassa inerzia termica.
◗ Colore RAL 9010.
◗ Doppio isolamento elettrico.
◗ Grado di protezione IP24.
◗ Regolazione elettronica PI della temperatura.
◗ Sensore di temperatura NTC.
◗ Funzioni: Confort/ Ridotta/Antigelo/Stand-By.
◗ 2 altezze disponibili.

2

Tutti i modelli eBLITZ VA sono garantiti 2 anni per i componenti elettrici,
5 anni sul corpo in alluminio dalla data di installazione da difetti di

fabbricazione, a condizione che l’impianto sia eseguito a regola d’arte.

Modello Codice

eBlitz VA 3110 FBD0M1EAA7 1000 7 605 427 97

eBlitz VA 3115 FBD0M1EAFC 1500 12 1005 427 97

eBlitz VA 3118 FBD0M1EAID 1800 13 1085 427 97

eBlitz VA 5807 FBE0M1EA74 700 4 365 578 80

eBlitz VA 5810 FBE0M1EAA6 1000 6 525 578 80

eBlitz VA 5812 FBE0M1EAC9 1200 9 765 578 80

eBlitz VA 5815 FBE0M1EAFA 1500 10 845 578 80

eBlitz VA 5818 FBE0M1EAIC 1800 12 1120 578 80

Potenza Elementi Larghezza Altezza Profondità

W n° mm mm mm

5

eBlitz VA 5820 FBE0M1EAKE 2000 14 1280 578 80

51

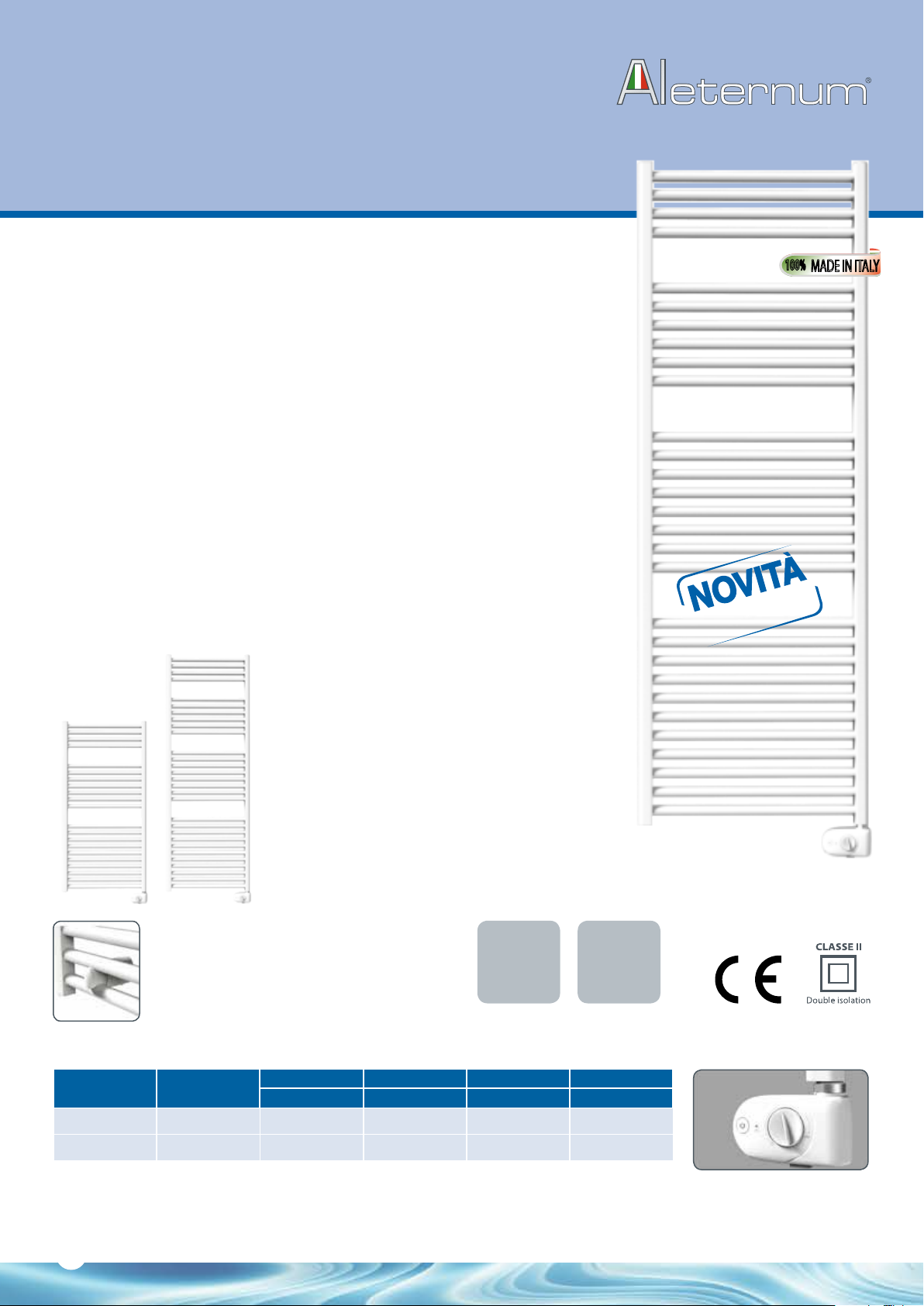

eCOOL EA

SCALDASALVIETTE ELETTRICO
ANALOGICO

Nuovo scaldasalviette elettrico in alluminio con comandi a manopole:

◗ 100% made in Italy
◗ Eccellente rapporto peso/potenza: costi di trasporto,

movimentazione e installazione ridotti.

◗ Resistenza di tipo PTC autoregolante: comfort elevato e

risparmio energetico

◗ Corpo in lega d’alluminio a bassa inerzia termica
◗ Colore RAL 9010
◗ Grado di protezione IP44
◗ Classe II di isolamento elettrico
◗ Boost, opzioni di programmazione 12 e 24 ore.
◗ Interfaccia con manopole di controllo
◗ Regolazione elettronica PI della temperatura
◗ Sensore di temperatura NTC

FUNZIONI:

◗ Programmazione/Comfort/ Ridotta/Antigelo/blocco tasti
◗ Sistema di fissaggio inclusi

700 W

2016

100

%

MADE IN ITALY

500 W

Modello Codice

eCool EA 500 FCA0M1YA50

eCool EA 700 FCA0M1YA70 700

Potenza Larghezza Altezza Profondità

W mm mm mm

500

5 anni

CORPO IN

ALLUMINIO

Il corpo in lega di alluminio è garantito da difetti di fabbricazione per 5 anni a partire
dalla data di acquisto. Le componenti elettriche ed elettroniche sono garantite 2
anni a partire dalla data di acquisto del radiatore

528 1143 40

528

1563 40

2 anni

COMPONENTI

ELETTRICI

52

Nella parte inferiore del radiatore
è presente l’elettronica di controllo
con comandi multifunzione e tasti
di facile accesso in qualsiasi tipo di
installazione.

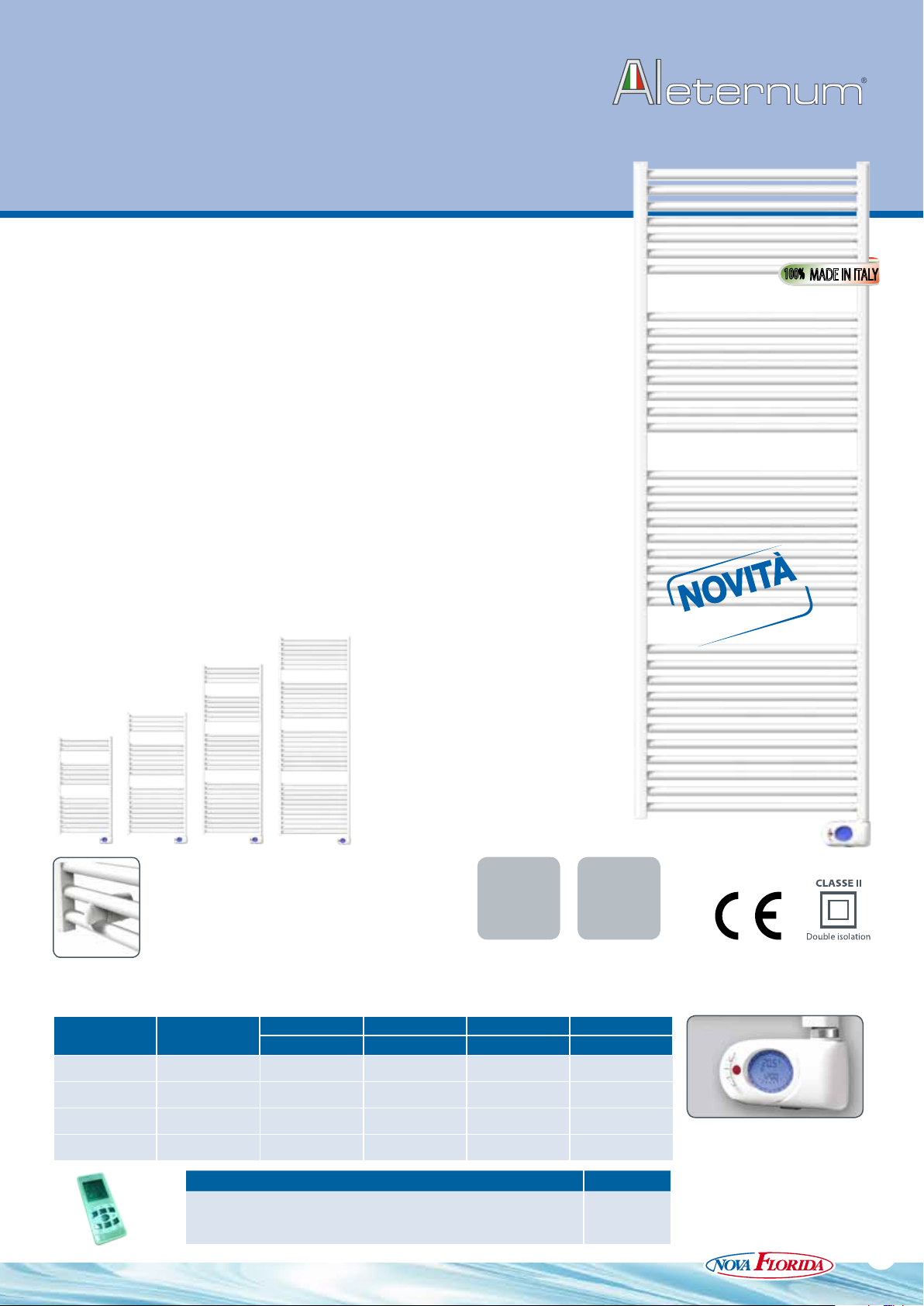

eCOOL ED

SCALDASALVIETTE ELETTRICO
DIGITALE

◗ 100% made in Italy
◗ Eccellente rapporto peso/potenza:

costi di trasporto, movimentazione e installazione ridotti

◗ Resistenza di tipo PTC autoregolante:

comfort elevato e risparmio energetico

◗ Corpo in lega d’alluminio a bassa inerzia termica
◗ Colore: RAL 9010
◗ Grado di protezione IP44
◗ Classe II di isolamento elettrico
◗ Interfaccia a LCD
◗ Funzioni di rilevamento apertura finestra
◗ Opzioni di programmazione giornaliere e settimanali
◗ Regolazione elettronica PI della temperatura
◗ Sensore di temperatura NTC

FUNZIONI:

◗ Programmazione/Comfort/ Ridotta/Antigelo/blocco tasti
◗ Sistema di fissaggio inclusi

100

%

MADE IN ITALY

1000 W

700 W

500 W

300 W

Modello Codice

eCool ED300 FCA0M1YD30

eCool ED 500 FCA0M1YD50 500

Potenza Larghezza Altezza Profondità

5 anni

CORPO IN

ALLUMINIO

Il corpo in lega di alluminio è garantito da difetti di fabbricazione per 5 anni a partire
dalla data di acquisto. Le componenti elettriche ed elettroniche sono garantite 2
anni a partire dalla data di acquisto del radiatore

W mm mm mm

300

478 933 45

528

1143 45

2 anni

COMPONENTI

ELETTRICI

2016

eCool ED 700 FCA0M1YD70 700 528 1563 45

eCool ED 1000 FCA0M1YDA0 1000 628 1815 45

Accessori Codice

Telecomando a infrarossi con supporto a muro
(batterie non incluse) Funzioni: Comfort, Ridotta, Antigelo e Stand-by

0ZTELINF00

Nella parte inferiore del radiatore
è presente l’elettronica di controllo
con comandi multifunzione e tasti
di facile accesso in qualsiasi tipo di
installazione.

53

54

Stufe

Windor, prodotto storico del
marchio Nova Florida, ha la capacità

convettive

a

gas

di scaldare velocemente e senza
grandi opere murarie.
Il radiatore indipendente a gas
è disponibile con bruciatore
atmosferico o a premiscelazione,
con camera stagna.

55

Stufe convettive a gas

55

WINDOR PLUS

2200

MODELLO

Tipo C11

Categoria II 2H3+

Lunghezza max

Diametro esterno tubazione aspirazione/scarico

Diametro attacco Gas

Consumo standard metano a potenza nominale

Consumo standard GPL a potenza nominale

Portata termica nominale

Portata termica ridotta

Potenza termica nominale

Potenza termica ridotta

Rendimento a potenza termica nominale

N° certificato CE

tubazioni

mm 600

mm 115

m³/h 0,295

Kg/h 0,220

W 2790

W 1800

W 2445

W 1450

% 87,6

2200

G / Maschio

51BP2707

100% made in Italy
Corpo scambiatore in alluminio pressofuso
Scarico fumi bilanciato naturale, tubazioni di
scarico–aspirazione concentriche Ø 115 mm.
Accensione piezoelettrica manuale
Dispositivo di sicurezza gas a termocoppia
Valvola gas modulante termostatata
Bruciatore atmosferico

Umidificatore incorporato
Tubo coassiale lunghezza 60 cm.
Kit di montaggio: dima di riferimento dei fori di fissaggio
e del foro di scarico

0051

Tutti i modelli WINDOR PLUS 2200 sono garantiti
2 anni dalla data di installazione da difetti di

fabbricazione,a condizione che l’impianto sia eseguito
a regola d’arte.

2

MODELLO

Larghezza (A) 547

Interasse fori (B) 387

Peso (imballo compreso) Kg 24

56

2200

MODELLO

2200 METANO GNIT000A12

2200 GPL GNIT010A12

Codice

WINDOR PLUS

CLASSIC

* PER IL MODELLO 7000 VERIFICARE LA POSSIBILITÀ DI INSTALLAZIONE SECONDO LE

NORMATIVE REGIONALI

MODELLO 3000 5000

Tipo C13, C53
Categoria II 2H3+
Portata termica nominale W 3000 4990 6800
Portata termica ridotta W 2100 3400 5000
Potenza termica nominale W 2811 4610 6154
Potenza termica ridotta W 1940 3074 4460

Metano GPL Metano GPL Metano GPL

Rendimento a potenza termica
nominale

Rendimento a potenza termica
ridotta

Massimo valore di NOx

Classe di emissione NOx 3 5 4
Diametro esterno tubazioni

scarico dritto
Diametro esterno tubazioni

sdoppiate
Diametro attacco Gas G ½ Maschio
Consumo standard gas metano

a potenza nominale
Consumo standard GPL

a potenza nominale
Tensione e frequenza V-Hz 230-50

Potenza elettrica assorbita W 60 82 82
N° certificato CE 51BP2706

% 93,7 94,2 92,2 92,8 90,5 91,4

% 92,4 93,3 90,4 91,4 89,2 89,5

mg/kWh

173,8 204 79,8 111 126,3 194

mm 55

mm Ø 35 o Ø 60

m³/h 0,317 0,529 0,719

Kg/h 0,237 0,395 0,537

7000

*

100% made in Italy
Scambiatore di calore alettato in alluminio pressofuso,
ad alta efficienza
Recuperatore di calore a doppio canale in alluminio pressofuso
Tubazioni di aspirazione e scarico separate e prolungabili
Ventilatore centrifugo di combustione
Ventilatore tangenziale di convezione a due velocità
Bruciatore atmosferico
Accensione elettronica e controllo di fiamma a ionizzazione
Apparecchiatura elettronica di regolazione e gestione con
microprocessore
Quadro comandi con segnalazioni luminose di blocco, potenza
minima, potenza massima, presenza linea, surriscaldamento,
pulsante di sblocco
Termostato di sicurezza e
Valvola gas regolabile con modulazione high-low-off automatica
Partenza e spegnimento ritardati del ventilatore di convezione
Selettore della temperatura ambiente con funzione antigelo
Umidificatore incorporato
Timer programmatore giornaliero o settimanale
Doppio tubo standard per aspirazione e scarico, lunghezza 59 cm.
N. 3 guarnizionidi tenuta per tubi standard
Kit di montaggio: dima di riferimento dei fori di fissaggio e del foro
di scarico
Predisposizione per collegamento di più apparecchi ad un unico
cronotermostato
Combinatore telefonico

pressostato aria di sicurezza

MODELLO 3000 5000 7000

Larghezza (A) 547 667

Interasse fori (B) 387 507

Peso (imballo compreso) Kg 22 26

MODELLO

3000 CLASSIC METANO con orologio giornaliero GNIT301CL2
3000 CLASSIC METANO con orologio settimanale GNIT302CL2
5000 CLASSIC METANO con orologio giornaliero GNIT501CL2
5000 CLASSIC METANO con orologio settimanale GNIT502CL2
7000 CLASSIC METANO con orologio giornaliero GNIT701CL2
7000 CLASSIC METANO con orologio settimanale GNIT702CL2

772

612

29

Codice

0051

Tutti i modelli WINDOR PLUS CLASSIC sono
garantiti 2 anni dalla data di installazione da difetti
di fabbricazione,a condizione che l’impianto sia
eseguito a regola d’arte.

MODELLO

3000 CLASSIC GPL con orologio giornaliero GNIT311CL2
3000 CLASSIC GPL con orologio settimanale GNIT312CL2
5000 CLASSIC GPL con orologio giornaliero GNIT511CL2
5000 CLASSIC GPL con orologio settimanale GNIT512CL2
7000 CLASSIC GPL con orologio giornaliero GNIT711CL2
7000 CLASSIC GPL con orologio settimanale GNIT712CL2

2

Codice

57

WINDOR PLUS

PREMIX

* PER IL MODELLO 7000 VERIFICARE LA POSSIBILITÀ DI INSTALLAZIONE SECONDO LE

NORMATIVE REGIONALI

MODELLO 3000 5000 7000 *

Tipo C13, C53
Categoria II 2H3+
Portata termica nominale
Portata termica ridotta
Potenza termica nominale
Potenza termica ridotta

Rendimento a potenza termica
nominale

Rendimento a potenza termica
ridotta

Massimo valore di NOx
Classe di emissione NOx

Diametro esterno tubazioni
scarico dritto

Diametro esterno tubazioni
sdoppiate

Diametro attacco Gas
Consumo standard gas metano

a potenza nominale
Consumo standard GPL a

potenza nominale
Tensione e frequenza

Potenza elettrica assorbita
N° certificato CE 51BP2705

MODELLO 3000 5000 7000

Larghezza (A) 547 667 772

Interasse fori (B) 387 507 612

Peso (imballo compreso) Kg 22 26 29

W
W
W
W

%

%

mg/kWh

mm 55

mm Ø 35 o Ø 60

m³/h 0,317 0,529 0,719

Kg/h 0,237 0,395 0,537

V-Hz 230-50

W

3000 4990 6800
2100 3200 5000
2760 4610 6280
1989 3030 4730

Metano GPL Metano GPL Metano GPL

92 93 92,2 93,6 92,3 93

94,7 95,4 94,7 95,6 94,6 95

31 80 29 73 56 127

5 5 5

G ½ Maschio

50 50 57

Tutti i modelli WINDOR PLUS PREMIX sono
garantiti 2 anni dalla data di installazione da difetti
di fabbricazione,a condizione che l’impianto sia
eseguito a regola d’arte.

100% made in Italy
Scambiatore di calore alettato in alluminio pressofuso, ad alta
efficienza
Recuperatore di calore a doppio canale in alluminio pressofuso
Tubazioni di aspirazione e scarico separate e prolungabili
Ventilatore centrifugo di combustione
Ventilatore tangenziale di convezione a due velocità
Bruciatore premiscelato con accensione elettronica
Controllo di fiamma a ionizzazione
Apparecchiatura elettronica di regolazione e gestione con
microprocessore
Quadro comandi con segnalazioni luminose di blocco, potenza
minima, potenza massima, presenza linea, surriscaldamento,
pulsante di sblocco
Termostato di sicurezza e pressostato aria di sicurezza
Valvola gas regolabile con modulazione high-low-off automatica
Partenza e spegnimento ritardati del ventilatore di convezione
Selettore della temperatura ambiente con funzione antigelo
Umidificatore incorporato
Timer programmatore giornaliero o settimanale
Doppio tubo standard per aspirazione e scarico, lunghezza 59 cm.
N. 3 guarnizionidi tenuta per tubi standard
Kit di montaggio: dima di riferimento dei fori di fissaggio e del foro
di scarico
Predisposizione per collegamento di più apparecchi ad un unico
cronotermostato
Combinatore telefonico

0051

2

MODELLO

3000 PREMIX METANO con orologio giornaliero
3000 PREMIX METANO con orologio settimanale
5000 PREMIX METANO con orologio giornaliero
5000 PREMIX METANO con orologio settimanale
7000 PREMIX METANO con orologio giornaliero
7000 PREMIX METANO con orologio settimanale

58

Codice

GNIT301PR2
GNIT302PR2
GNIT501PR2
GNIT502PR2
GNIT701PR2
GNIT702PR2

MODELLO

3000 PREMIX GPL con orologio giornaliero GNIT311PR2
3000 PREMIX GPL con orologio settimanale GNIT312PR2
5000 PREMIX GPL con orologio giornaliero GNIT511PR2
5000 PREMIX GPL con orologio settimanale GNIT512PR2
7000 PREMIX GPL con orologio giornaliero GNIT711PR2
7000 PREMIX GPL con orologio settimanale GNIT712PR2

Codice

118 mm

152 mm

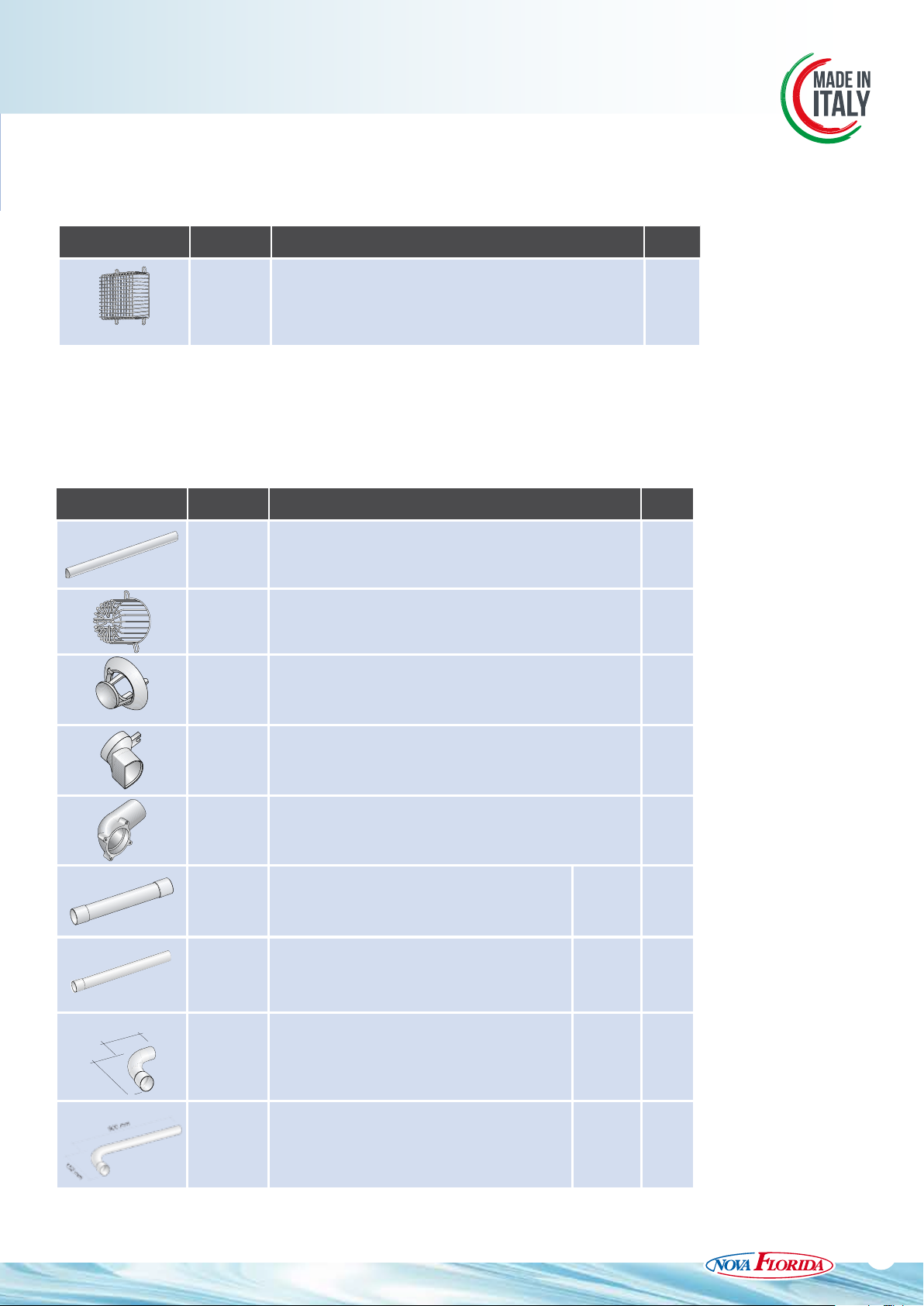

ACCESSORI SPECIFICI PER I SINGOLI MODELLI

ACCESSORI per

ACCESSORI per

modello GAZELLE TECNO 2200

Cod. Descrizione Conf.

6Y41309500 Griglia di protezione per terminale quadrato 1 pz.

modelli CLASSIC - PRIMIX

Cod. Descrizione Conf.

6YTUBOAL01 Tubo standard lunghezza standard 1 mt. 2 pz.

6Y41309000 Griglia di protezione per terminali (tonda) 1 pz.

6YTERSDO00 Terminale singolo per tubo Ø 35 mm 2 pz.

6YRIDSDO00 Riduzione di scarico sdoppiato 2 pz.

6YCURSDO00 Curva di partenza per scarico sdoppiato 2 pz.

6YTUBSDO13 Tubo doppio bicchiere Ø 35 mm - lunghezza 0,50 m F/F bianco 6 pz.

6YTUBSDO00 Tubo bicchierato Ø 35 mm - lunghezza 1 m M/F bianco 6 pz.

6YCURSDO05 Curva 90° per tubo Ø 35 mm. M/F bianco 3 pz.

6YTUBSDO02

Tubo bicchierato Ø 35 mm. con curva 90° lunghezza 0,90
mt. M/F

bianco 6 pz.

59

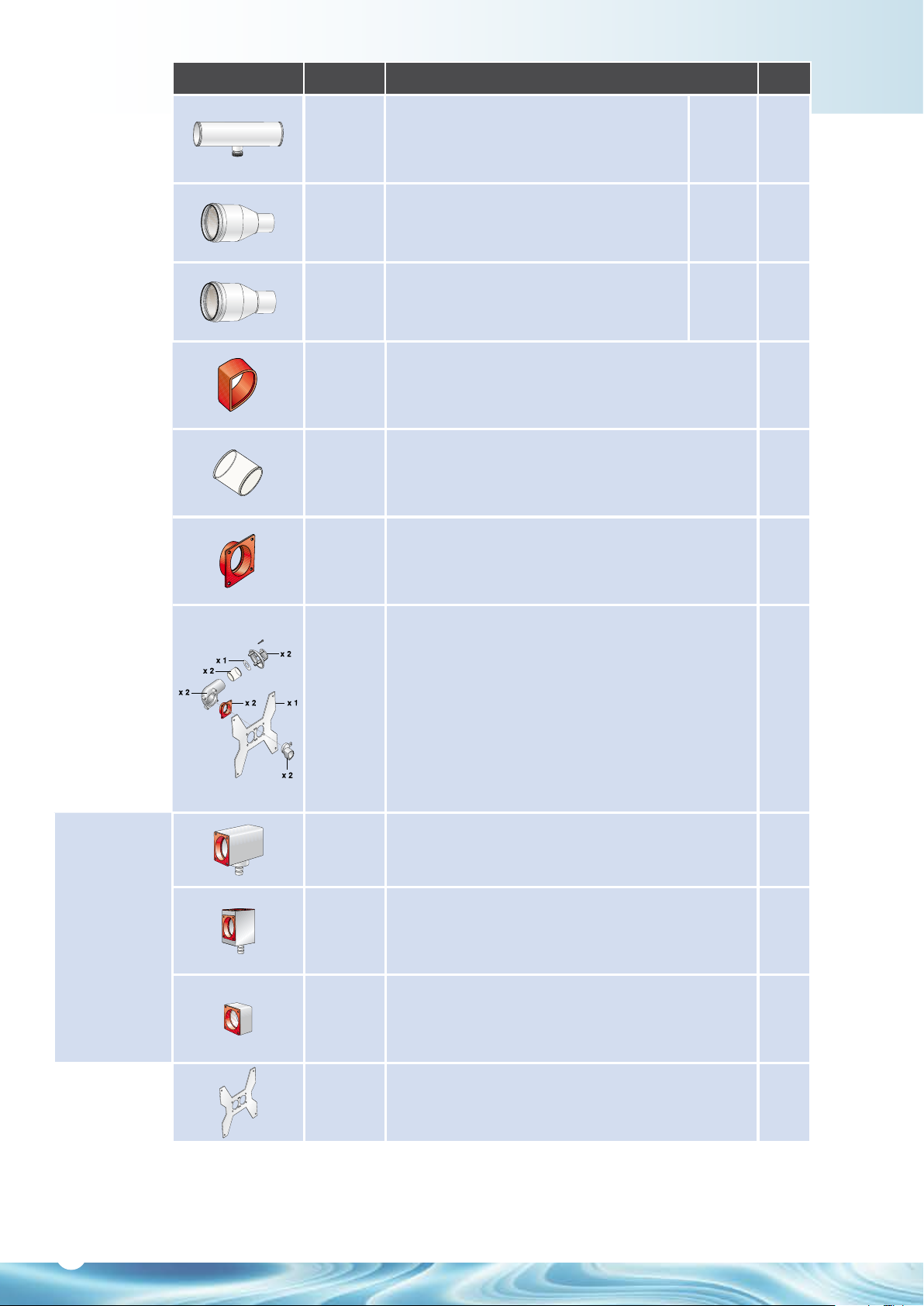

Cod. Descrizione Conf.

6YSCACON00

6YRIDSDO03 Riduzione Ø 60 mm ÷ Ø 35 mm F/M bianco 2 pz.

6YRIDSDO01 Riduzione Ø 60 mm ÷ Ø 35 mm F/F bianco 2 pz.

Scarico condensa Ø 35 mm F/F per montaggio orizzontale
(completo di guarnizioni)

bianco 2 pz.

A

6YGUASDO00 Guarnizione apparecchio/riduzione per tubo Ø 35 mm 10 pz.

B

6YGUASDO02 Guarnizione per giunzione tubi Ø 35 mm 10 pz.

C

6YGUASDO04 Guarnizione riduzione/curva tubi Ø 35 mm 10 pz.

Accessori di

completamento

al kit

cod. 6YKITSDO01

6YKITSDO01

6YSCACON05

6YSCACON06

6YMANSCA00

Kit sdoppiaggio tubazioni Ø 35 mm con staffa di sostegno.
Il kit comprende:
N° 1 staffa di sostegno
N° 2 curve di partenza per scarico sdoppiato
N° 2 riduzioni per scarico sdoppiato
N° 2 terminali singoli per tubo da ø 35 mm
N° 1 parzializzatore aria
N° 2 guarnizioni tipo A
N° 2 guarnizioni tipo B
N° 2 guarnizioni tipo C
N° 8 viti 3,9 x 9,5
N° 2 viti fissaggio terminale 3,9 x 9,5
N° 4 fischer

Scarico condensa Ø 35 mm F/F per montaggio orizzontale
(completo di guarnizioni)

Scarico condensa a 90° Ø 35 mm F/F per tubazioni verticali
(completo di guarnizioni)

Manicotto scarico per collegamento tubazioni Ø 35 mm F/F
(completo di guanizioni)

1 pz.

1 pz.

1 pz.

2 pz.

60

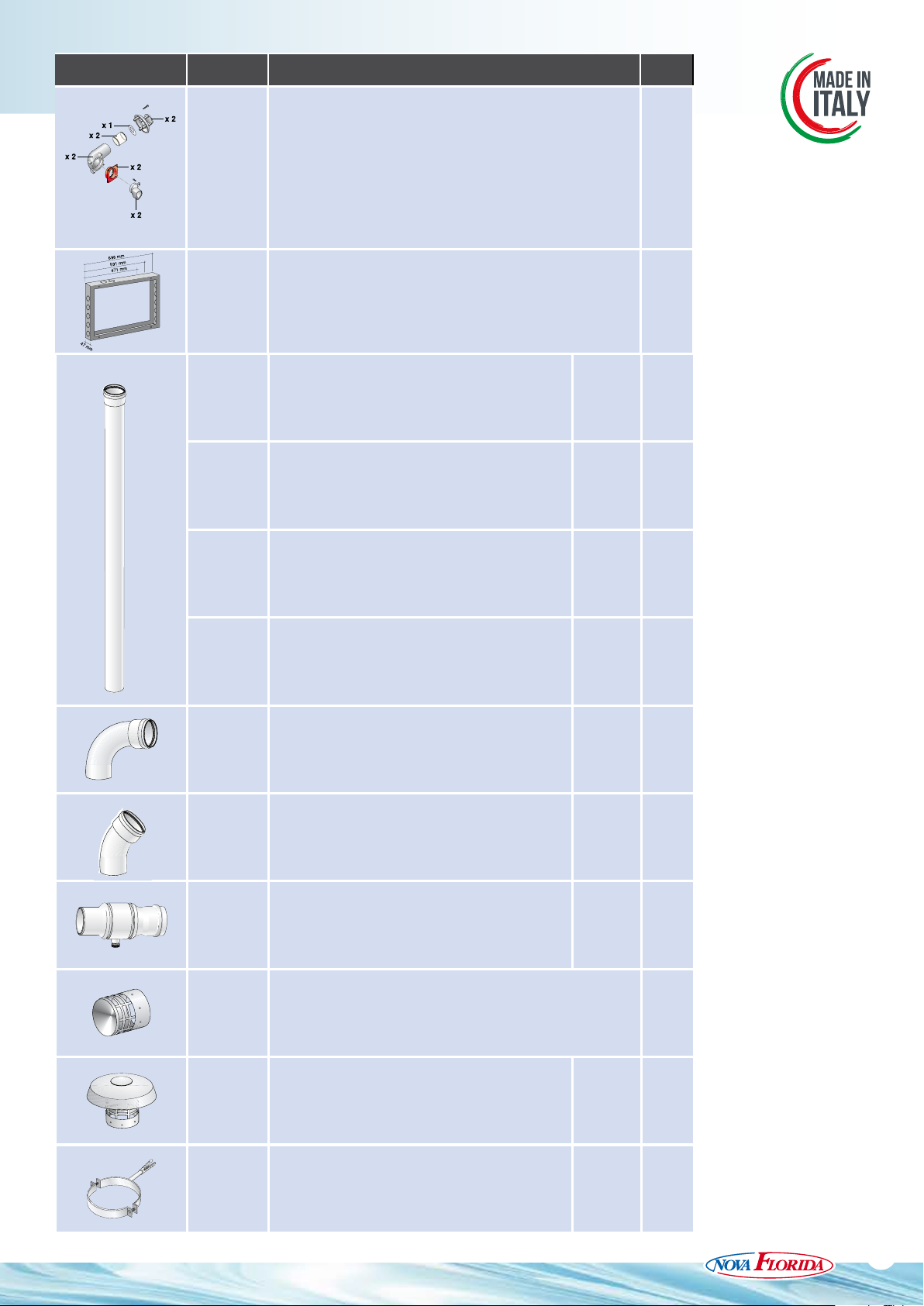

6YPIAMUR00 Staffa di sostegno (completa di viti e fischer) 1 pz.

Cod. Descrizione Conf.

Kit sdoppiaggio tubazioni Ø 35 mm
Il kit comprende:
N° 2 riduzioni
N° 2 curve di partenza

6YKITSDO00

N° 1 diaframma aria
N° 2 guarnizioni per giunzione tubi B
N° 2 terminali di scarico singoli ø 35 mm
N° 6 viti di fissaggio
N° 2 staffe di montaggio
N° 2 staffe di montaggio
N° 2 guarnizioni di tipo C

1 pz.

6YTELAIO00

6YTELAIO01

6YTELAIO02

6YTUBSDO05 Tubo Ø 60 mm lungh. 0,25 m M/F bianco 6 pz.

6YTUBSDO07 Tub o Ø 60 mm lungh. 0,50 m M/F bianco 6 pz.

6YTUBSDO09 Tubo Ø 60 mm lungh. 1,00 m M/F bianco 6 pz.

6YTUBSDO11 Tubo Ø 60 mm lungh. 2,00 m M/F bianco 6 pz.

Controtelaio distanziatore da parete profondità 47 mm - largh. 471 mm
(mod. Classic 3000 - mod. Premix 3000)
Controtelaio distanziatore da parete profondità 47 mm - largh. 591 mm
(mod. Classic 5000 - mod. Premix 5000)
Controtelaio distanziatore da parete profondità 47 mm - largh. 696 mm
(mod. Classic 7000 - mod. Premix 7000)

1 pz.

6YCURSDO01 Curva per tubo 90° Ø 60 mm M/F bianco 4 pz.

6YCURSDO03 Curva per tubo 45° Ø 60 mm M/F bianco 4 pz.

6YSCACON02 Scarico condensa Ø 60 mm M/F bianco 2 pz.

6YTERCON00 Terminale di scarico o di aspirazione controvento Ø 60 mm F (alluminio) 2 pz.

6YTERSCA00

6YCOLSCA00 Collare tubazione Ø 60 mm bianco 10 pz.

Terminale di scarico per fumi verticale Ø 60 mm F
(alluminio)

alluminio 2 pz.

61

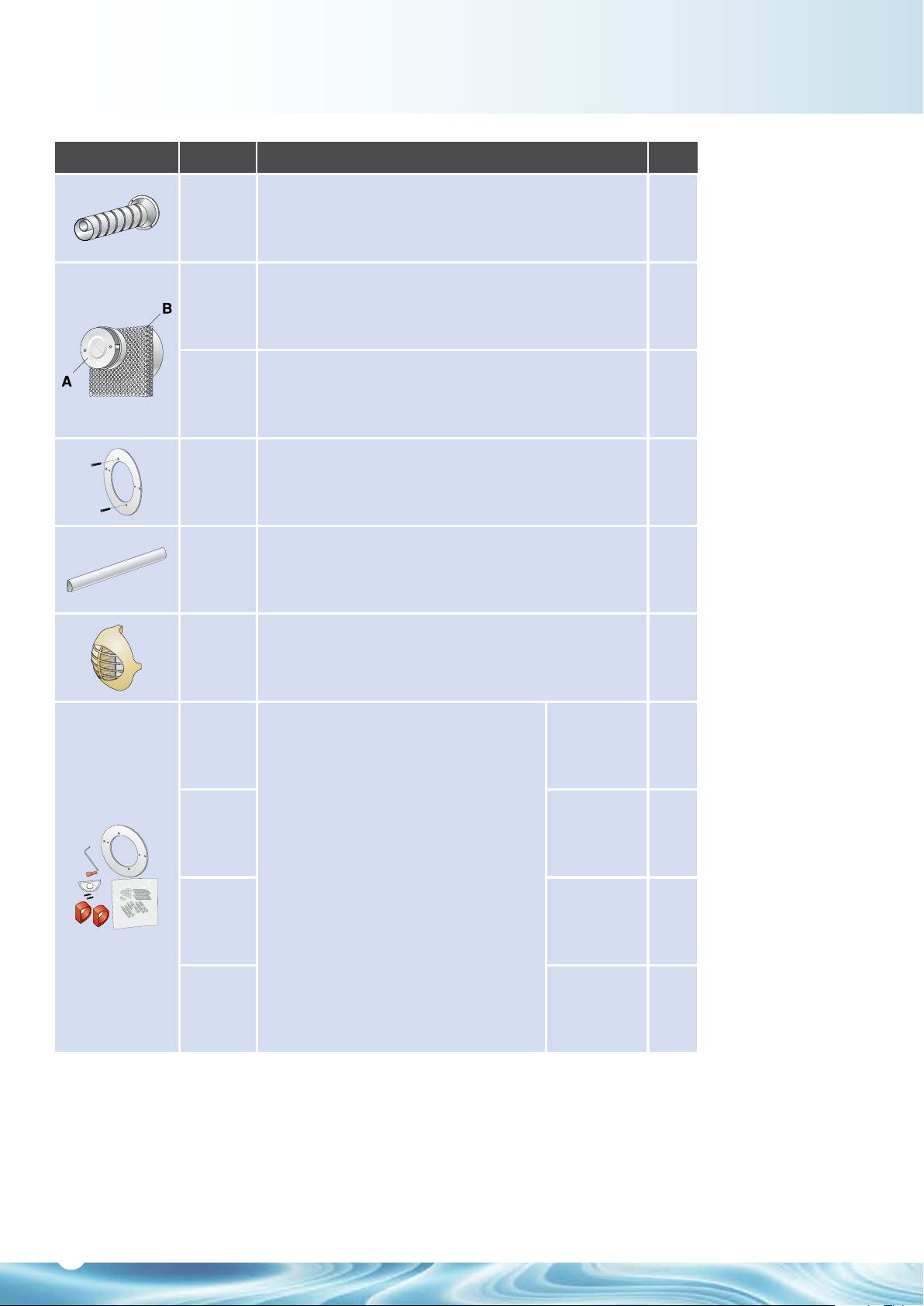

ACCESSORI A CORREDO

Cod. Descrizione Conf.

6Y41057100 Condotto di aspirazione escarico lungh. 60 cm per serie 2200 1 pz.

6Y41035100 A) Terminale antivento standard per serie 2200 1 pz.

6Y4105410 0 B) Condotto cappa esterna per serie 2200 1 pz.

6YLAMTER00 Flangia per terminale di aspirazione e scarico - Mod. Classic e Premix 1 pz.

6YTUBOAL00 Tubo standard lunghezza 59 cm - Mod. Classic e Premix 2 pz.

6YTERMIN02 Termiale in plastica - Mod. Classic e Premix 1 pz.

6YKITIST34

6YKITIST35

Kit installazione

6YKITIST36

6YKITIST37

mod. 2200 1 pz.

mod. 3000

CLASSIC

mod. 5000/7000

CLASSIC

mod.

PREMIX

1 pz.

1 pz.

1 pz.

62

DIMENSIONAMENTO DEI RADIATORI
IN ALLUMINIO

INSTALLAZIONE, USO E
MANUTENZIONE DEI RADIATORI

Per determinare correttamente la potenza ter­mica dei radiatori da installare negli ambienti
da riscaldare attenersi alle norme vigenti (legge
10-1-91 n° 10 e relativi decreti di attuazione).
Nella determinazione del numero degli ele­menti che vanno a comporre ciascuna batteria
è necessario ricordare che la potenza termica
nominale degli stessi è riferita ad un ∆T (diffe­renza tra la temperatura media dell’acqua e la
temperatura ambiente) di 50 K.
È consigliabile comunque, per i benefici otteni­bili in termini di risparmio energetico e miglio­ramento del comfort degli ambienti, adottare
per l’impianto un ∆T di progetto inferiore a 50 K
(ad esempio un ∆T da 40 K a 30 K), diminuendo
la temperatura di mandata dell’acqua.
Il valore della potenza termica dei radiatori per
valori diversi di ∆T si ottiene applicando la for­mula:
Φ = Km x ∆T

n

Esempio:
calcolare la potenza termica di un elemento di
radiatore SEVEN SUPER 500/100 con temperatu­ra dell’acqua: in entrata di 60°C, in uscita di 44°C
e temperatura ambiente di 20°C.

∆T= (temp. acqua entrata + temp. acqua uscita)
/ 2 - temp. ambiente = (60 + 44) / 2 - 20= 32 K.
Φ (32K) = Km x ∆Tn = 0,7045 x (32)

1,32 36

= 69,2 W

Nella determinazione del numero di elementi
tenere presente che, nelle installazioni con en­trata ed uscita dell’acqua dal basso o nel caso di
installazioni con valvola monotubo o bitubo, a
causa della particolare distribuzione dell’acqua
stessa all’interno del radiatore, il valore della po­tenza termica può diminuire sino al 10 ÷ 12%
nel primo caso e sino al 20% nei secondi.
Per le installazioni sotto mensola, in nicchie o,
peggio, nel caso di utilizzo di mobili coprira­diatori, la diminuzione del valore della potenza
termica può arrivare sino a circa il 10 ÷ 12%.

Per la progettazione, l’installazione, l’esercizio e la manutenzione
degli impianti di riscaldamento attenersi alle norme vigenti.
In particolare per l’installazione tenere presente che:

• i radiatori possono essere utilizzati in impianti ad acqua calda e
vapore (temperatura massima di 120°C);

• la pressione massima di funzionamento è di 6 bar (600 kPa);

• i radiatori devono essere installati in modo da garantire le di­stanze minime seguenti:

• da pavimento cm 12

• da parete retrostante cm 2 ÷ 5

• da eventuale nicchia o mensola cm 10;

• nel caso in cui la parete retrostante non sia sufficientemente
isolata, provvedere con isolamento supplementare al fine di li­mitare al massimo le dispersioni di calore all’esterno;

• ciascun radiatore deve essere dotato di valvola di sfiato, meglio
del tipo automatico (soprattutto se si rende indispensabile isola­re il radiatore dall’impianto);

• il valore del pH dell’acqua deve essere compreso tra 7 e 8 ed
inoltre l’acqua non deve avere caratteristiche corrosive nei con­fronti dei metalli in genere;

• la norma UNI CTI 8065 -Trattamento dell’acqua negli impianti
termici ad uso civile - determina e definisce le caratteristiche chi­miche e chimico-fisiche che devono avere le acque impiegate
negli impianti termici ad uso civile, in particolare”... al fine di otti­mizzarne il rendimento e la sicurezza, per preservarli nel tempo,
per assicurare duratura regolarità di funzionamento anche alle
apparecchiature ausiliarie e per minimizzare i consumi energeti-

ci integrando così leggi e norme vigenti;....”. L’osservanza di tale

norma è obbligo di legge.

Provvedere pertanto in tale senso utilizzando prodotti specifici
adatti tipo, ad esempio, il CILLIT HS 23 Combi oppure il SENTINEL
X100, oppure FERNOX F1.
Nell’uso del radiatore rammentare che:

• per la pulizia delle superfici non utilizzare mai prodotti abrasivi;

• non utilizzare umidificatori in materiale poroso tipo, ad esem­pio, terracotta;

• evitare di isolare il radiatore dall’impianto chiudendo totalmen­te la valvola;

• nel caso si rendesse necessario sfiatare il radiatore con fre­quenza eccessiva, segnale questo di anomalie dell’impianto di
riscaldamento, interpellare un tecnico di fiducia o direttamente
l’ufficio tecnico della Fondital S.p.A.

63

NOTE

64

65

66

FONDITAL S.p.A.

Via Cerreto, 40 - 25079 VOBARNO (Brescia) Italia

Tel.: [phone] - Fax: [phone]

E-mail: [email protected] - Web: www.novaorida.com

Il produttore si riserva di apportare le modiche che riterrà opportune senza obbligo di preavviso.

U. Pub. Fondital - CTC 04 P 235 - 04 Settembre 2016 (1.500 - 09/2016)

9PCTC04P235
