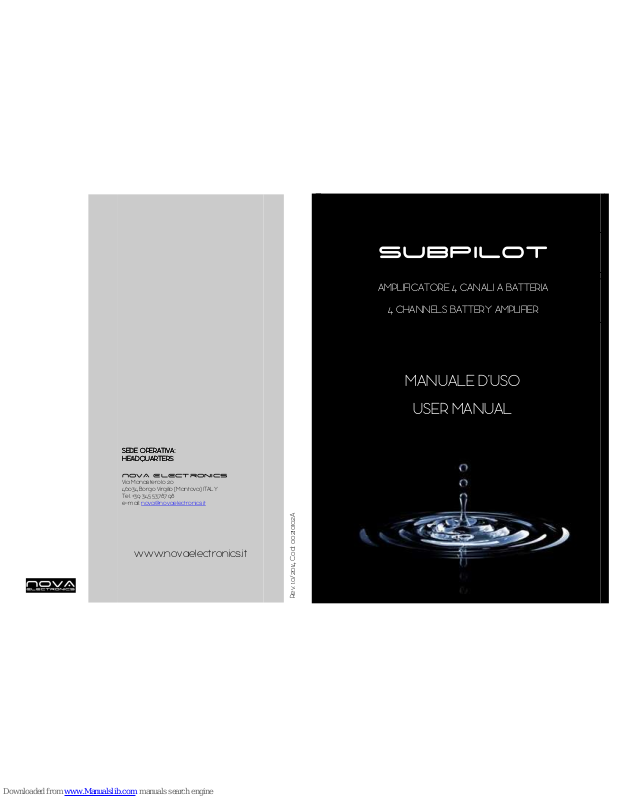

Nova Electronics SuBPilot User Manual

SEDE OPERATIVA:

SEDE OPERATIVA:SEDE OPERATIVA:

SEDE OPERATIVA:
HEADQUARTERS

HEADQUARTERSHEADQUARTERS

HEADQUARTERS:

NovA ElEctronics

Via Monasterolo 20
46034 Borgo Virgilio (Mantova) ITALY
Tel. [phone]
e-mail: [e-mail]

www.novaelectronics.it

Rev. 1.0/2014 Cod: 00210102A

SuBPilot

AMPLIFICATORE 4 CANALI A BATTERIA

4 CHANNELS BATTERY AMPLIFIER

MANUALE D’USO

USER MANUAL

2

ITALIANO

ITALIANOITALIANO

ITALIANO

AVVERTENZE PER LA SICUREZZA

DESCRIZIONE

INSTALLAZIONE

UTILIZZO: PANNELLO POSTERIORE

DATI TECNICI

ENGLISH

ENGLISHENGLISH

ENGLISH

SAFETY PRECAUTIONS

DESCRIPTION

INSTALLATION

USE: REAR PANEL

SPECIFICATIONS

4444

6666

7777

8888

11111111

12

1212

12

14

1414

14

11115555

11116666

19

1919

19

3

INDICE

-

INDEX

ITALIANO

ITALIANO

ITALIANO

ITALIANO

4

IMPORTANTE

IMPORTANTEIMPORTANTE

IMPORTANTE
Prima di collegare ed utilizzare questo prodotto, leggere attentamente
le istruzioni contenute in questo manuale, il quale è da conservare
per riferimenti futuri.
Il presente manuale costituisce parte integrante del prodotto e deve
accompagnare quest’ultimo anche nei passaggi di proprietà, per
permettere al nuovo proprietario di conoscere le modalità
d’installazione e di utilizzo e le avvertenze per la sicurezza.
L’installazione e l’utilizzo errati del prodotto esimono la NOVA
ELECTRONICS da ogni responsabilità.

ATTENZIONE:

ATTENZIONE:ATTENZIONE:

ATTENZIONE: Per prevenire rischi di fiamme o scosse elettriche, non
esporre il prodotto a quantità di segnale audio amplificato superiore al
limite massimo dichiarato nel presente manuale.

AVVERTENZE PER LA SICUREZZA

AVVERTENZE PER LA SICUREZZAAVVERTENZE PER LA SICUREZZA

AVVERTENZE PER LA SICUREZZA

1.

1.1.

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza,
devono essere lette con attenzione, in quanto contengono importanti
informazioni.

2.

2.2.

2. SUBPILOT è un’amplificatore a batteria a 4 canali progettato per
essere utilizzato in ambiente umido ed in combinazione con diffusori
subacquei U-BOAT, POSEIDON e NAUTILUS oppure altri diffusori passivi.
Assicurarsi che l’unità siano spenta prima di collegare i diffusori.

3.

3.3.

3. Assicurarsi che tutte le connessioni siano corrette.

4.

4.4.

4. Non eseguire sul prodotto interventi / modifiche / riparazioni.
Contattare i centri assistenza autorizzati, la casa madre o personale
altamente qualificato quando:

- SUBPILOT non funziona (o funziona in modo anomalo)

- SUBPILOT non è più integro (a causa di urti / incendio)

5555.... SUBPILOT deve essere utilizzato esclusivamente a batteria interna

dopo essere stato correttamente caricato con l’alimentatore in
dotazione.

6666.... Non manomettere o aprire SUBPILOT anche in caso di

malfunzionamenti.

7777.... Nel caso che dalle parti che compongono SUBPILOT provengano

odori e/o rumori anomali oppure fumo, scollegarlo dopo aver
immediatamente spento il sistema.

8888.... Non collegare SUBPILOT ad apparecchi ed accessori non previsti.

Verificare l’idoneità del piano su cui verrà appoggiato che deve
garantire la sicurezza e la stabilità dell’impianto / installazione nel
tempo, anche considerando, ad esempio, vibrazioni meccaniche
normalmente generate dai diffusori acustici. Una volta installato,
inserire i due freni posti sulle ruote posteriori di SUBPILOT.

9999.... SUBPILOT è un dispositivo weatherproof che resiste a cloro ed a

vapori corrosivi. Non immergere SUBPILOT in acqua.

IMPORTANTE

IMPORTANTEIMPORTANTE

IMPORTANTE

ITALIANO

ITALIANO

ITALIANO

ITALIANO

5

10

1010

10.... La NOVA ELECTRONICS

NOVA ELECTRONICSNOVA ELECTRONICS

NOVA ELECTRONICS raccomanda vivamente che l’installazione
di questo prodotto sia eseguita solamente da installatori professionali
qualificati (oppure da ditte specializzate) in grado di farla
correttamente e certificarla in accordo con le normative vigenti. Tutto il
sistema audio dovrà essere conforme con le norme e leggi vigenti in
materia di impianti elettrici.

11

1111

11.... Perdita dell’udito

L’esposizione ad elevati livelli sonori può provocare la perdita
permanente dell’udito. Il livello di pressione acustica pericolosa per
l’udito varia sensibilmente da persona a persona e dipende dalla
durata dell’esposizione. Per evitare un’esposizione potenzialmente
pericolosa ad elevati livelli di pressione scustica, è necessario che
chiunque sia sottoposto a tali livelli utilizzi delle adeguate protezioni;
quando si fa funzionare un trasduttore in grado di produrre elevati
livelli sonori è necessario utilizzare tappi o cuffie protettive.

12

1212

12.... Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e

compromettano il buon funzionamento dell’impianto, il cavo audio non
dovrebbe essere posto vicino a campi elettromagnetici.

13

1313

13.... Collocare SUBPILOT lontano da fonti di calore.

14

1414

14.... Non usare solventi, alcool, benzina o altre sostanze volatili per la

pulizia delle parti esterne.

15

1515

15.... Non utilizzare SUBPILOT con l’alimentatore di ricarica inserito ma solo

ed esclusivamente a batteria. L’alimentatore è un accessorio
funzionante a tensione di rete quindi evitare assolutamente che tale
componente sia posto all’interno della zona umida.

ATTENZIONE

ATTENZIONEATTENZIONE

ATTENZIONE

Ogni utilizzo di

Ogni utilizzo di Ogni utilizzo di

Ogni utilizzo di SUBPILOT

SUBPILOTSUBPILOT

SUBPILOT al di fuori delle indicazioni fornite

al di fuori delle indicazioni fornite al di fuori delle indicazioni fornite

al di fuori delle indicazioni fornite

nel presente manuale d’uso (modifiche elettriche,

nel presente manuale d’uso (modifiche elettriche, nel presente manuale d’uso (modifiche elettriche,

nel presente manuale d’uso (modifiche elettriche,

smontaggi, collegamenti ad amplificatori di altre marche e/o

smontaggi, collegamenti ad amplificatori di altre marche e/o smontaggi, collegamenti ad amplificatori di altre marche e/o

smontaggi, collegamenti ad amplificatori di altre marche e/o

con potenze non conformi al nostro prodotto oppure

con potenze non conformi al nostro prodotto oppure con potenze non conformi al nostro prodotto oppure

con potenze non conformi al nostro prodotto oppure

apparecchi funzionant

apparecchi funzionantapparecchi funzionant

apparecchi funzionanti a tensione di rete) potrebbe

i a tensione di rete) potrebbei a tensione di rete) potrebbe

i a tensione di rete) potrebbe

dan

dandan

danneggiare irreparabilmente il diffusore.

neggiare irreparabilmente il diffusore. neggiare irreparabilmente il diffusore.

neggiare irreparabilmente il diffusore.

Malfunzionamenti o rotture causati appunto, da utilizzo

Malfunzionamenti o rotture causati appunto, da utilizzo Malfunzionamenti o rotture causati appunto, da utilizzo

Malfunzionamenti o rotture causati appunto, da utilizzo

non consigliato,

non consigliato,non consigliato,

non consigliato, comportano il decadimento delle condizioni

comportano il decadimento delle condizioni comportano il decadimento delle condizioni

comportano il decadimento delle condizioni

di

di di

di garanzia del nostro prodotto. Nova Electronics non sarà

garanzia del nostro prodotto. Nova Electronics non sarà garanzia del nostro prodotto. Nova Electronics non sarà

garanzia del nostro prodotto. Nova Electronics non sarà

in alcun modo responsabile di danneggiame

in alcun modo responsabile di danneggiamein alcun modo responsabile di danneggiame

in alcun modo responsabile di danneggiamenti a cose e/o

nti a cose e/o nti a cose e/o

nti a cose e/o

persone dovute ad incuria ed utilizzi errati non contemplati

persone dovute ad incuria ed utilizzi errati non contemplati persone dovute ad incuria ed utilizzi errati non contemplati

persone dovute ad incuria ed utilizzi errati non contemplati

nel presente documento.

nel presente documento.nel presente documento.

nel presente documento.

AVVERTENZE PER LA SICUREZZA

ITALIANO

ITALIANO

ITALIANO

ITALIANO

6

NOVA

NOVANOVA

NOVA ELECTRONICS VI RINGRAZIA PER L’

ELECTRONICS VI RINGRAZIA PER L’ELECTRONICS VI RINGRAZIA PER L’

ELECTRONICS VI RINGRAZIA PER L’ACQUISTO DI QUESTO

ACQUISTO DI QUESTO ACQUISTO DI QUESTO

ACQUISTO DI QUESTO

PRODOTTO, REALIZZATO

PRODOTTO, REALIZZATO PRODOTTO, REALIZZATO

PRODOTTO, REALIZZATO IN ITALIA

IN ITALIA IN ITALIA

IN ITALIA IN

IN IN

IN MODO DA GARANTIRNE

MODO DA GARANTIRNE MODO DA GARANTIRNE

MODO DA GARANTIRNE

L’AFFIDABILITA’ E PRESTAZIONI ELEVATE

L’AFFIDABILITA’ E PRESTAZIONI ELEVATEL’AFFIDABILITA’ E PRESTAZIONI ELEVATE

L’AFFIDABILITA’ E PRESTAZIONI ELEVATE

SUBPILOT è un’amplificatore a 4 canali a batteria. Nasce per essere
utilizzato in tutti gli ambienti dove non è possibile avere la tensione di
rete.
SUBPILOT è dotato internamente di una batteria al Litio-Ferro-Polimeri
(LiFePo4) non commerciale ma realizzata dal nostro laboratorio
progettazione che garantisce elevata corrente ed autonomia. Il
caricabatterie in dotazione e la tecnologia al litio permettono un
rapidissimo tempo di ricarica che risulterebbe impossibile con batterie
di altra tecnologia.
SUBPILOT è un’amplificatore a batteria con funzioni essenziali e
semplificate nato semplicemente per amplificare diffusori subacquei
come U-BOAT, POSEIDON e NATUILUS ma anche diffusori passivi esterni
senza l’ausilio della tensione di rete nel rispetto delle normative in fatto
di sicurezza in ambiente umido.
SUBPILOT è realizzato all’interno di un rack a 2 unità in multistrato
marino e tutti i pannelli frontali e retro sono in plastica quindi non
soggetti a corrosione.
I 4 canali di uscita sono concepiti con una potenza di uscita calibrata al
fine di non danneggiare i dispositivi subacquei professionali ad esso
collegati.
SUBPILOT nasce per l’utilizzatore che già dispone di altri diffusori
amplificati a a batteria non predisposti con uscite di potenza per casse
passive esterne.
SUBPILOT, viste le dimensioni, il peso ridotto ed una maniglia integrata,
può essere comodamente trasportato come una valigia.

ITALIANO

ITALIANO

ITALIANO

ITALIANO

7

Trattandosi di un’amplificatore a batteria completamente autonomo,
SUBPILOT non necessita di specifica installazione ma può essere
facilmente trasportato da un’ambiente all’altro senza l’ausilio di
connessioni esterne.

PANNELLO ANTERIORE

Il pannello anteriore è realizzato in plastica ad elevata robustezza ed
è predisposto con 4 canali di uscita a SPEAKON per il collegamento di
diffusori subacquei oppure casse passive.

DESCRIZIONE

INSTALLAZIONE

ITALIANO

ITALIANO

ITALIANO

ITALIANO

8

PANNELLO POSTERIORE

Realizzato in plastica ad elevata robustezza.

PARTI PRINCIPALI:

PARTI PRINCIPALI:PARTI PRINCIPALI:

PARTI PRINCIPALI:

1. Potenziometro volume generale

2. Ingressi di linea Jack 6,5 ed XLR a COMBO

3. Uscite-link di linea ad XLR

4. Interruttore generale di accensione in IP68 Acciaio Inox A2

antivandalo a chiave.

5. Indicatore luminoso di accensione a led.

6. Vu-meter a lancetta

7. Connettore di ricarica IP68. (vedi Pagina 10)

ITALIANO

ITALIANO

ITALIANO

ITALIANO

9

SUBPILOT è dotato sul pannello anteriore di 4 prese di uscita
amplificata a SPEAKON.
Tali prese consentono di collegare i diffusori subacquei U-BOAT,
POSEIDON e NAUTILUS oppure altri diffusori passivi non subacquei.

PER OGNI USCITA

PER OGNI USCITAPER OGNI USCITA

PER OGNI USCITA:

Banda passante: 20 – 20.000 Hz
Distorsione: < 0,07 %
Impedenza minima: 2 Ohm
Potenza di picco: 75 WRms - 4Ohm
Potenza efficace: 60 WRms – 2 Ohm

40 WRms - 4Ohm
Separazione canali: 55 dB
Rapporto S/N: 96 dB (valutato A)

SUBPILOT è dotato di un potenziometro volume IP69K completamente
sigillato e costruito per essere utilizzato direttamente immerso ed a
contatto con l’acqua. Si tratta, quindi, di un componente privo di
qualsiasi rischio di ossidazione.

I due ingressi a presa COMBO sono compatibili per tutte i connettori a
Jack 6,5 ed XLR. I due ingressi sono di tipo sbilanciato ed accettano
segnali di linea provenienti da qualsiasi sorgente pre-amplificata
esterna.

Le due prese XLR permettono di collegare a SUBPILOT ulteriori
dispositivi esterni con ingresso di linea. E’ possibile quindi collegare “in
cascata” più amplificatori SUBPILOT per incrementare il numero
complessivo di diffusori subacquei.

SUBPILOT dispone di un interruttore generale di accensione a chiave
in Acciaio Inox A2 costruito con meccanica antivandalo.

UTILIZZO: PANNELLO POSTERIORE

1

4

3

6

2

7

5

1. POTENZIOMETRO VOLUME

USCITE SPEAKON

2. INGRESSI A

COMBO

3. USCITE

-

LINK A XLR

4.

INTERRUTTORE ON/OFF

ITALIANO

ITALIANO

ITALIANO

ITALIANO

10

Indicatore a LED di accensione.

SUBPILOT dispone di due vu-meter a lancetta per poter monitorare il
livello audio generale del dispositivo.

SUBPILOT funziona a batteria interna al Litio-Ferro-Polimeri (LiFePo4)
ad altissima efficienza. La ricarica avviene tramite un’alimentatore in
dotazione che deve essere collegato al connettore di ricarica
dedicato (7). Tale connettore ha un’innesto a baionetta che non
consente errori di polarità. E’ di colore ROSSO per una rapida
identificazione ed è in classe IP68.
NON INSERIRE OGGETTI METALLICI ALL’INTERNO DEL CONNETTORE PER

NON INSERIRE OGGETTI METALLICI ALL’INTERNO DEL CONNETTORE PER NON INSERIRE OGGETTI METALLICI ALL’INTERNO DEL CONNETTORE PER

NON INSERIRE OGGETTI METALLICI ALL’INTERNO DEL CONNETTORE PER
EVITARE CORTOCIRCU

EVITARE CORTOCIRCUEVITARE CORTOCIRCU

EVITARE CORTOCIRCUITI ALLA BATTERIA INTERNA E FOLG

ITI ALLA BATTERIA INTERNA E FOLGITI ALLA BATTERIA INTERNA E FOLG

ITI ALLA BATTERIA INTERNA E FOLGORAZIONI.

ORAZIONI.ORAZIONI.

ORAZIONI.

ITALIANO

ITALIANO

ITALIANO

ITALIANO

11

SISTEMA Attivo
POTENZA DI PICCO: 300 W – Uscite SPEAKON
POTENZA RMS: 160 W – Uscite SPEAKON

(40 W ogni uscita singola)
RISPOSTA IN FREQUENZA: 20 – 20.000 Hz
DISTORSIONE: 0,5% - 160 W
TEMPERATURA DI ESERCIZIO:

0-40 °C
DIMENSIONI (l x h x p): 550 x150 x 620 mm
PESO: 6 Kg
BATTERIA: 14,6V-20A Litio-Ferro-Polimeri

(LiFePo4) con BMS
CICLI: 1500
CUTOFF: 80%
CARICABATTERIA: 15,3V-6A elettronico
AUTONOMIA BATTERIA: 12-14 Ore
TEMPO DI RICARICA: 5-6 Ore (compreso

bilanciamento delle celle)

5. INDICATORE A LED

6. VU-METER

7. CONNETTORE DI RICARICA

DATI TECNICI

ENGLISH

ENGLISH

ENGLISH

ENGLISH

12

IMPORTANT

IMPORTANTIMPORTANT

IMPORTANT
Before connecting and using this product, carefully read the
instructions in this manual, keep it for future reference.
This manual is an integral part of the product and must accompany it
when it changes of ownership, to allow the new owner to know how
to install and use, and the safety instructions.
Theproduct installation and use of the wrong NOVA ELECTRONICS
exempt from all liability.

WARNING

WARNINGWARNING

WARNING:::: To prevent the risk of fire or electric shock, do not expose
the product to the amount of amplified audio signal above the
maximum stated in this manual.

SAFETY PRECAUTIONS

SAFETY PRECAUTIONSSAFETY PRECAUTIONS

SAFETY PRECAUTIONS

1.

1.1.

1. All warnings, in particular those relating to safety, should be read
carefully as they contain important information.

2.

2.2.

2. SUBPILOT is an 4 channels battery amplifier designed to be used in
wet environments and in combination with underwater speakers U­BOAT, POSEIDON, NAUTILUS or other passive speakers. Make sure the
unit is turned off before connecting the speakers.

3.

3.3.

3. Make sure that all connections are correct.

4.

4.4.

4. Do not perform any operations / changes / repairs. Contact
authorized service centers, the parent or qualified personnel when:

- SUBPILOT does not work (or works in an unusual way)

- SUBPILOT has been damaged (due to shock / fire)

5.

5.5.

5. SUBPILOT should only be used in battery after being charged
correctly with the supplied power adapter.

6.

6.6.

6. Do not tamper with or open SUBPILOT even in case of malfunction.

7.

7.7.

7. In the event that the parties that make up SUBPILOT come smell and
/ or abnormal noise, or smoke, unplug it immediately after turning the
system off.

8.

8.8.

8. Not connect SUBPILOT to equipment or accessories not provided.
Check the suitability of the surface that will be supported, which must
guarantee the security and stability of the system / installation over
time, also considering, for example, mechanical vibrations normally
generated by loudspeakers. Once installed, insert the two places
brakes on the rear wheels of SUBPILOT.

9.

9.9.

9. SUBPILOT is a weatherproof device that resists chlorine and
corrosive vapors. Do not immerse SUBPILOT in water.

IMPORTANT

IMPORTANT IMPORTANT

IMPORTANT

ENGLISH

ENGLISH

ENGLISH

ENGLISH

13

10.

10.10.

10. NOVA ELECTRONICS

NOVA ELECTRONICSNOVA ELECTRONICS

NOVA ELECTRONICS strongly recommended that the installation of
this product is only made by professional qualified installers (or
specialized firms) are able to ensure correct installation and certify it
according to local regulations. The entire audio system must comply
with the current laws and regulations relating to electrical installations.

11.

11.11.

11. Hearing Loss
Exposure to high sound levels can cause permanent hearing loss.
The level of acoustic pressure for the hearing loss is different from
person to person and depends on the duration of exposure. To
prevent potentially dangerous exposure to high levels of pressure
scustica, it is necessary that everyone is exposed to these levels
should use adequate protection when operating a transducer
capable of producing high sound levels you need to use plugs or ear
defenders.

12.

12.12.

12. To prevent inductive causing hum, noise and the proper functioning
of the system, the audio cable should not be installed close to
electromagnetic fields.

13.

13.13.

13. SUBPILOT place away from sources of heat.

14.

14.14.

14. Do not use solvents, alcohol, gasoline or other volatile substances
to clean the exterior

15.

15. 15.

15. Do not use SUBPILOT with the AC charger plugged in but only and
exclusively on battery power. The power supply is an accessory
operating at mains voltage then to ensure that no such component is
placed within the wetland.

CAUTION

CAUTION CAUTION

CAUTION

Any use of

Any use ofAny use of

Any use of SUBPILOT

SUBPILOTSUBPILOT

SUBPILOT outside the guidelines in this user

outside the guidelines in this user outside the guidelines in this user

outside the guidelines in this user

manual (electrical modifications, disassembly, links to

manual (electrical modifications, disassembly, links to manual (electrical modifications, disassembly, links to

manual (electrical modifications, disassembly, links to
amplifiers from other manufacturers and / or with powers

amplifiers from other manufacturers and / or with powers amplifiers from other manufacturers and / or with powers

amplifiers from other manufacturers and / or with powers
that do not conform to our product or equipment

that do not conform to our product or equipment that do not conform to our product or equipment

that do not conform to our product or equipment
operating at mains voltage) could irreparably damage the

operating at mains voltage) could irreparably damage the operating at mains voltage) could irreparably damage the

operating at mains voltage) could irreparably damage the
sssspeaker. Malfunctions or failures caused precisely by use

peaker. Malfunctions or failures caused precisely by use peaker. Malfunctions or failures caused precisely by use

peaker. Malfunctions or failures caused precisely by use

not recommended, cause decline of the warranty

not recommended, cause decline of the warranty not recommended, cause decline of the warranty

not recommended, cause decline of the warranty
conditions of our product. Nova Electronics will not be

conditions of our product. Nova Electronics will not be conditions of our product. Nova Electronics will not be

conditions of our product. Nova Electronics will not be
responsible in any way for damage to property and / or

responsible in any way for damage to property and / or responsible in any way for damage to property and / or

responsible in any way for damage to property and / or
injury due to negligence and incorrect us

injury due to negligence and incorrect usinjury due to negligence and incorrect us

injury due to negligence and incorrect use not covered in

e not covered in e not covered in

e not covered in

this document

this documentthis document

this document

SAFETY PRECAUTIONS

ENGLISH

ENGLISH

ENGLISH

ENGLISH

14

NOVA ELECTRONICS THANK YOU FOR THE PURCHASE OF THIS

NOVA ELECTRONICS THANK YOU FOR THE PURCHASE OF THIS NOVA ELECTRONICS THANK YOU FOR THE PURCHASE OF THIS

NOVA ELECTRONICS THANK YOU FOR THE PURCHASE OF THIS
PRODUCT, MADE IN ITALY IN ORDER TO ENSURE

PRODUCT, MADE IN ITALY IN ORDER TO ENSURE PRODUCT, MADE IN ITALY IN ORDER TO ENSURE

PRODUCT, MADE IN ITALY IN ORDER TO ENSURE RELIABILITY

RELIABILITY RELIABILITY

RELIABILITY AND

AND AND

AND

HIGH PERFORMANCE

HIGH PERFORMANCEHIGH PERFORMANCE

HIGH PERFORMANCE

SUBPILOT is a 4 channel battery amplifier. Is designed to be used in all
environments where it is not possible to obtain the voltage.
SUBPILOT is internally provided with a rechargeable Lithium-Iron­Polymer (LiFePo4) but non-commercial made by our lab design which
provides high power and autonomy. The supplied battery charger
and lithium-ion technology allows a rapid recharge time which would
be impossible with other technology batteries.
SUBPILOT is an battery amplifier with essential and simplified functions
born simply to amplify underwater speakers as U-BOAT, POSEIDON
and NATUILUS but also external passive speakers without the use of
mains voltage in accordance with the regulations in terms of safety in
humid environment .
SUBPILOT is made in a 2 rack unit in marine plywood and all the front
and back panels are made of plastic so not subject to corrosion.
The 4 output channels are designed with an output power calibrated
in order not to damage the devices connected to it professional divers.
SUBPILOT born for users who already have other battery powered
speakers are not designed with power outputs for external passive
speakers.
SUBPILOT, given the size, low weight and an integrated handle, it can
be conveniently carried like a suitcase.

ENGLISH

ENGLISH

ENGLISH

ENGLISH

15

Being an amplifier to battery fully autonomous, SUBPILOT requires no
specific installation, but can be easily transported from an
environment to another without the aid of external connections.

FRONT PANEL

The front panel is made of plastic with high strength and is prepared
with 4 SPEAKON output channels for connecting underwater
speakers or passive speakers.

DESCRIPTION

INSTALLATION

ENGLISH

ENGLISH

ENGLISH

ENGLISH

16

REAR PANEL

Made of high strength plastic.

MAIN PARTS

MAIN PARTSMAIN PARTS

MAIN PARTS::::

1. Main Volume

2. COMBO Line input for Jack 6,5 and XLR plugs

3. XLR line-link output

4. Main Power Switch in A2 Stainless Steel IP68 vandal-proof.

5. Led light power on/off indicator.

6. Analog Vu-meters

7. Charging IP68 Connector. (see Page)

ENGLISH

ENGLISH

ENGLISH

ENGLISH

17

SUBPILOT is provided, on the front panel, of 4 amplified Speakon output
plug.
These sockets allow you to connect the U-BOAT, POSEODON or
NAUTILUS speakers or other passive speakers

FOR EACH OUTPUT

FOR EACH OUTPUTFOR EACH OUTPUT

FOR EACH OUTPUT:

Wideband: 20 – 20.000 Hz
Distortion: < 0,07 %
Minimum impedance: 2 Ohm
Peak Power: 75 WRms - 4Ohm
Power: 60 WRms – 2 Ohm

40 WRms - 4Ohm
Channel separation: 55 dB
Ratio S/N: 96 dB (valued A)

SUBPILOT is equipped with a potentiometer volume IP69K completely
sealed and built to be used directly immersed and in contact with the
water. It is, therefore, of a component without any risk of oxidation.

The two COMBO plugs inputs are compatible for all connectors XLR and
Jack 6.5. The two inputs are unbalanced and accept line-level signals
from any pre-amp external source.

The two XLR link out plugs allow you to connect to external devices with
SUBPILOT additional line input. It can then connect "cascade" multiple
amplifiers SUBPILOT to increase the total number of underwater
speakers.

SUBPILOT has an on/off key switch in stainless steel A2 built with
antivandal-proof mechanics.

USE: REAR PANEL

1

4

6

7

5

3

2

SPEAKON OUTPUTS

1. MAIN VOLUME

2. COMBO

LINE INPUT

3. XLR

LINK OUTPUT

4. ON/OFF

KEY SWITCH

ENGLISH

ENGLISH

ENGLISH

ENGLISH

18

On/off LED indicator.

SUBPILOT has two VU-meter on hand to monitor the overall sound
level of the device.

SUBPILOT operated with a internal lithium-iron-Polymer (LiFePo4) high
efficiency battery. Recharging takes place with a power supply
supplied which must be connected to dedicated charger (7). This
connector has a bayonet fitting that does not allow errors polarity. It’s
RED color for easy identification and is IP68.
DO

DODO

DON’T

N’TN’T

N’T INSERT METAL OBJECTS IN THE CONNECTOR TO PREVENT SHORT

INSERT METAL OBJECTS IN THE CONNECTOR TO PREVENT SHORT INSERT METAL OBJECTS IN THE CONNECTOR TO PREVENT SHORT

INSERT METAL OBJECTS IN THE CONNECTOR TO PREVENT SHORT

CIRCUITS TO INTERNAL BATTERY OR ELECTRIC SHOCK.

CIRCUITS TO INTERNAL BATTERY OR ELECTRIC SHOCK.CIRCUITS TO INTERNAL BATTERY OR ELECTRIC SHOCK.

CIRCUITS TO INTERNAL BATTERY OR ELECTRIC SHOCK.

ENGLISH

ENGLISH

ENGLISH

ENGLISH

19

SYSTEM Active
PEAK POWER: 300 W –SPEAKON Outputs
RMS POWER: 160 W – SPEAKON Outputs

(40 W for each output)
FREQUENCY RESPONSE: 20 – 20.000 Hz
DISTORTION: 0,5% - 140 W
SENSIBILITY 98 dB W/m
OPERATION TEMPERATURE:

0-40 °C
DIMENSIONS (l x h x p): 550 x150 x 620 mm
WEIGHT: 6 Kg
BATTERY TYPE: 14,6V-20A Lithium-Iron-

Polymers (LiFePo4) with BMS
CYCLE: 1500
CUTOFF: 80%
GHARGER: 15,3V-6A electronic
BATTERY AUTONOMY: 12-14 Hours
CHARGING TIME: 5-6 Hours (including cells

balancing)

SPECIFICATIONS

5. LED INDICATOR

6. VU-METER

7. CHARGE CONNECTOR
