Page 1
SEDE OPERATIVA:
HEADQUARTERS:
NovA ElEctronics
Via Monasterolo 20
46034 Borgo Virgilio (Mantova) ITALY
Tel. +39 345 5378798
e-mail: [email protected]
www.novaelectronics.it
nEPtUnE
DIFFUSORE SUBACQUEO
UNDERWATER SPEAKER
MANUALE D’USO
USER MANUAL
Rev. 1.0/2017 Cod: 00210111A
Page 2
2
ITALIANO
INDICE
- INDEX
AVVERTENZE PER LA SICUREZZA

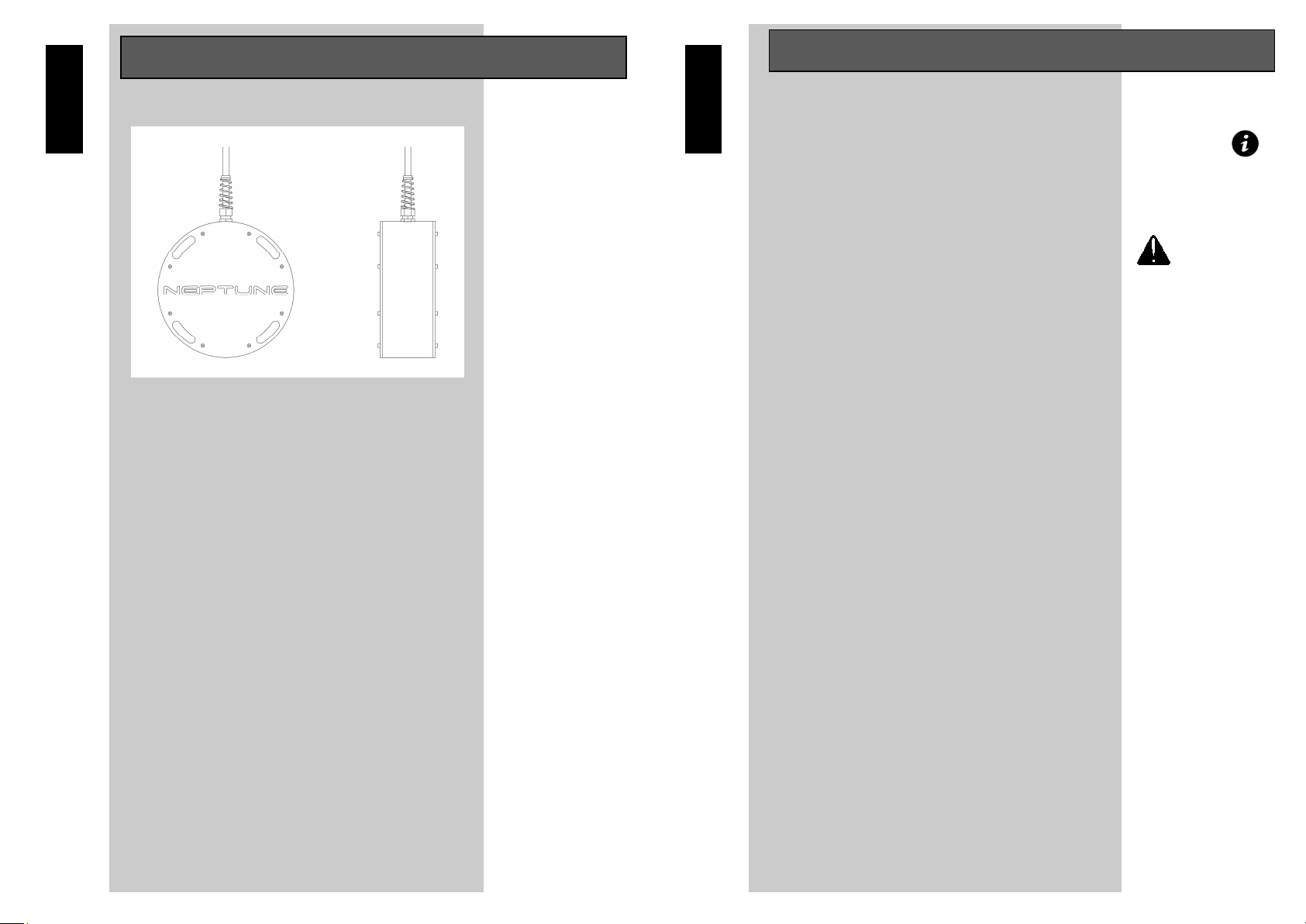

DESCRIZIONE
INSTALLAZIONE
COLLEGAMENTO
DATI TECNICI
ENGLISH
SAFETY PRECAUTIONS
DESCRIPTION
INSTALLATION
CONNECTION
SPECIFICATIONS
4
6
7
9
10
11
13
14
16
17
3
Page 3
AVVERTENZE PER LA SICUREZZA
IMPORTANTE
ITALIANO
Prima di collegare ed utilizzare questo prodotto, leggere attentamente
le istruzioni contenute in questo manuale, il quale è da conservare
per riferimenti futuri.
Il presente manuale costituisce parte integrante del prodotto e deve
accompagnare quest’ultimo anche nei passaggi di proprietà, per
permettere al nuovo proprietario di conoscere le modalità
d’installazione e di utilizzo e le avvertenze per la sicurezza.
L’installazione e l’utilizzo errati del prodotto esimono la NOVA
ELECTRONICS da ogni responsabilità.
ATTENZIONE: Per prevenire rischi di fiamme o scosse elettriche, non
esporre il prodotto a quantità di segnale audio amplificato superiore al
limite massimo dichiarato nel presente manuale.
AVVERTENZE PER LA SICUREZZA
1. Tutte le avvertenze, in particolare quelle relative alla sicurezza,
devono essere lette con attenzione, in quanto contengono importanti
informazioni.
2. NEPTUNE è un diffusore subacqueo progettato per essere utilizzato
immerso nell’acqua ed in combinazione con le unità a batteria
ACQUAPOWER, SUBPILOT o VORTEX . Assicurarsi che tali unità siano
spente prima di collegarlo.
3. Assicurarsi che tutte le connessioni siano corrette.
4. Non eseguire sul prodotto interventi / modifiche / riparazioni.
Contattare i centri assistenza autorizzati, la casa madre o personale
altamente qualificato quando:
- NEPTUNE non funziona (o funziona in modo anomalo)
- NEPTUNE non è più integro (a causa di urti / incendio)
5. NEPTUNE deve essere utilizzato esclusivamente immerso in acqua
e collegato a dispositivi amplificati alimentati a batteria.
6. NEPTUNE viene fornito con cavo di collegamento già terminato con
connettore SPEAK-ON 2 poli. Non manomettere o aprire tale
connettore.
7. Nel caso che dalle parti che compongono NEPTUNE provengano
odori e/o rumori anomali oppure fumo, scollegarlo dopo aver
immediatamente spento il sistema.
8. Non collegare NEPTUNE ad apparecchi ed accessori non previsti.
Verificare l’idoneità del supporto (parete, struttura, ecc.) e dei
componenti utilizzati per il fissaggio che devono garantire la sicurezza
dell’impianto / installazione nel tempo, anche considerando, ad
esempio, vibrazioni meccaniche normalmente generate dai diffusori
acustici.
9. NEPTUNE è un dispositivo di diffusione sonora internamente sigillato
e waterproof quindi, presenza di acqua all’interno del proprio guscio
non danneggia l’apparato.
IMPORTANTE
ITALIANO
10. La NOVA ELECT RONICS raccomanda vivamente che l’installazione
di questo prodotto sia eseguita solamente da installatori professionali
qualificati (oppure da ditte specializzate) in grado di farla
correttamente e certificarla in accordo con le normative vigenti. Tutto il
sistema audio dovrà essere conforme con le norme e leggi vigenti in
materia di impianti elettrici.
11. Perdita dell’udito
L’esposizione ad elevati livelli sonori può provocare la perdita
permanente dell’udito. Il livello di pressione acustica pericolosa per
l’udito varia sensibilmente da persona a persona e dipende dalla
durata dell’esposizione. Per evitare un’esposizione potenzialmente
pericolosa ad elevati livelli di pressione scustica, è necessario che
chiunque sia sottoposto a tali livelli utilizzi delle adeguate protezioni;
quando si fa funzionare un trasduttore in grado di produrre elevati
livelli sonori è necessario utilizzare tappi o cuffie protettive.
12. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e
compromettano il buon funzionamento dell’impianto, il cavo audio non
dovrebbe essere posto vicino a campi elettromagnetici.
13. Collocare NEPTUNE lontano da fonti di calore.
14. Non usare solventi, alcool, benzina o altre sostanze volatili per la
pulizia delle parti esterne.
ATTENZIONE
Ogni utilizzo di NEPTUNE al di fuori delle indicazioni fornite
nel presente manuale d’uso (modifiche elettriche,
smontaggi, collegamenti ad amplificatori di altre marche e/o
con potenze non conformi al nostro prodotto oppure
apparecchi funzionanti a tensione di rete) potrebbe
danneggiare irreparabilmente il diffusore.
Malfunzionamenti o rotture causati appunto, da utilizzo
non consigliato, comportano il decadimento delle condizioni
di garanzia del nostro prodotto. Nova Electronics non sarà
in alcun modo responsabile di danneggiamenti a cose e/o
persone dovute ad incuria ed utilizzi errati non contemplati
nel presente documento.
4
5
Page 4
DESCRIZIONE
INSTALLAZIONE
NOVA ELECTRONICS VI RINGRAZIA PER L’ACQUISTO DI QUESTO
PRODOTTO, REALIZZATO IN ITALIA IN MODO DA GARANTIRNE
L’AFFIDABILITA’ E PRESTAZIONI ELEVATE
ITALIANO

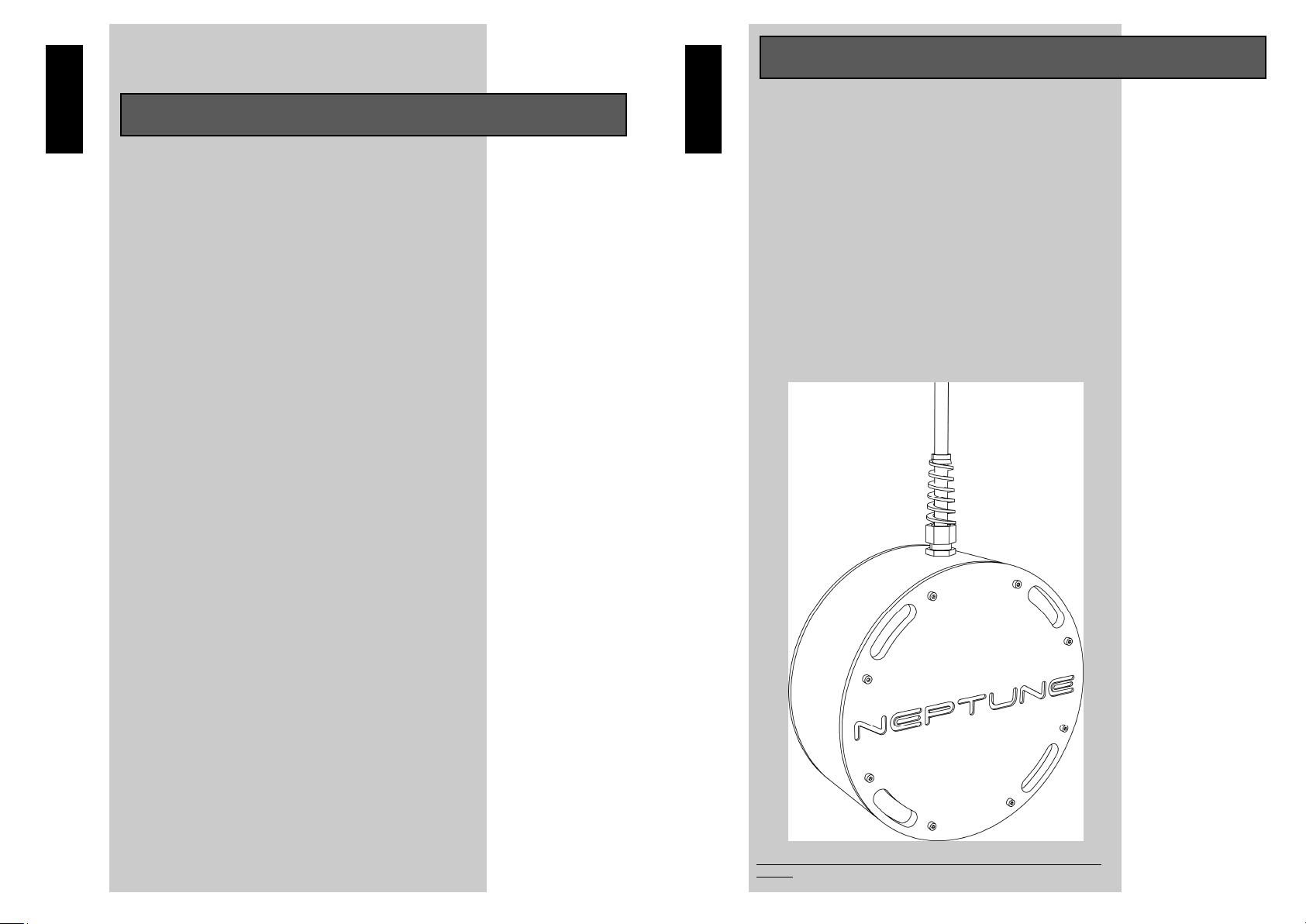

NEPTUNE è un diffusore subacqueo. Tecnologia largamente utilizzata
nelle piscine e nell’ambito dei centri di ricerca acquatici.
La trasmissione del suono avviene tramite l’acqua.
Trattandosi di un liquido non comprimibile, l’acqua, a differenza dell’aria
permette di ottenere maggiore distanza di trasmissione e migliore
propagazione, quindi, potenze elevate come vengono utilizzate in aria,
non sono necessarie.
La tecnologia utilizzata da NEPTUNE è ad eccitazione quindi non viene
utilizzato nessun altoparlante interno.
L’elettromeccanica interna è completamente sigillata ed è a tenuta
d’acqua quindi, non è possibile far penetrare liquidi all’interno
dell’apparecchiatura.
NEPTUNE può resistere ad elevate pressioni d’acqua e può essere
utilizzato fino a 10 metri di profondità. In piscina (per una corretta
diffusione sonora) deve essere posizionato ad una profondità di 1 – 1.2
metri dal bordo dell’acqua ed a una distanza di 10-12 metri tra un
diffusore e l’altro.
NEPTUNE viene fornito con un cavo anticalpestìo lungo 15 metri e
terminato con connettore SPEAK-ON a 2 poli.
ITALIANO
NEPTUNE è un diffusore subacqueo. Tecnologia largamente utilizzata
nelle piscine e nell’ambito dei centri di ricerca acquatici.
La trasmissione del suono avviene tramite l’acqua.
Trattandosi di un liquido non comprimibile, l’acqua, a differenza dell’aria
permette di ottenere maggiore distanza di trasmissione e migliore
propagazione, quindi, potenze elevate come vengono utilizzate in aria,
non sono necessarie.
La tecnologia utilizzata da NEPTUNE è ad eccitazione quindi non viene
utilizzato nessun altoparlante interno.
L’elettromeccanica interna è completamente sigillata ed è a tenuta
d’acqua quindi, non è possibile far penetrare liquidi all’interno
dell’apparecchiatura.
NEPTUNE può resistere ad elevate pressioni d’acqua e può essere
utilizzato fino a 10 metri di pro fondità. In piscina (per una corretta
diffusione sonora) deve essere posizionato ad una profondità di 1 – 1.2
metri dal bordo dell’acqua ed a una distanza di 10-12 metri tra un
diffusore e l’altro.
NEPTUNE viene fornito con un cavo anticalpestio lungo 15 metri e
terminato con connettore SPEAK-ON a 2 poli.
6
7
NEPTUNE non può essere installato in modalità fissa sulle pareti della
piscina.
Page 5
COLLEGAMENTO
ITALIANO

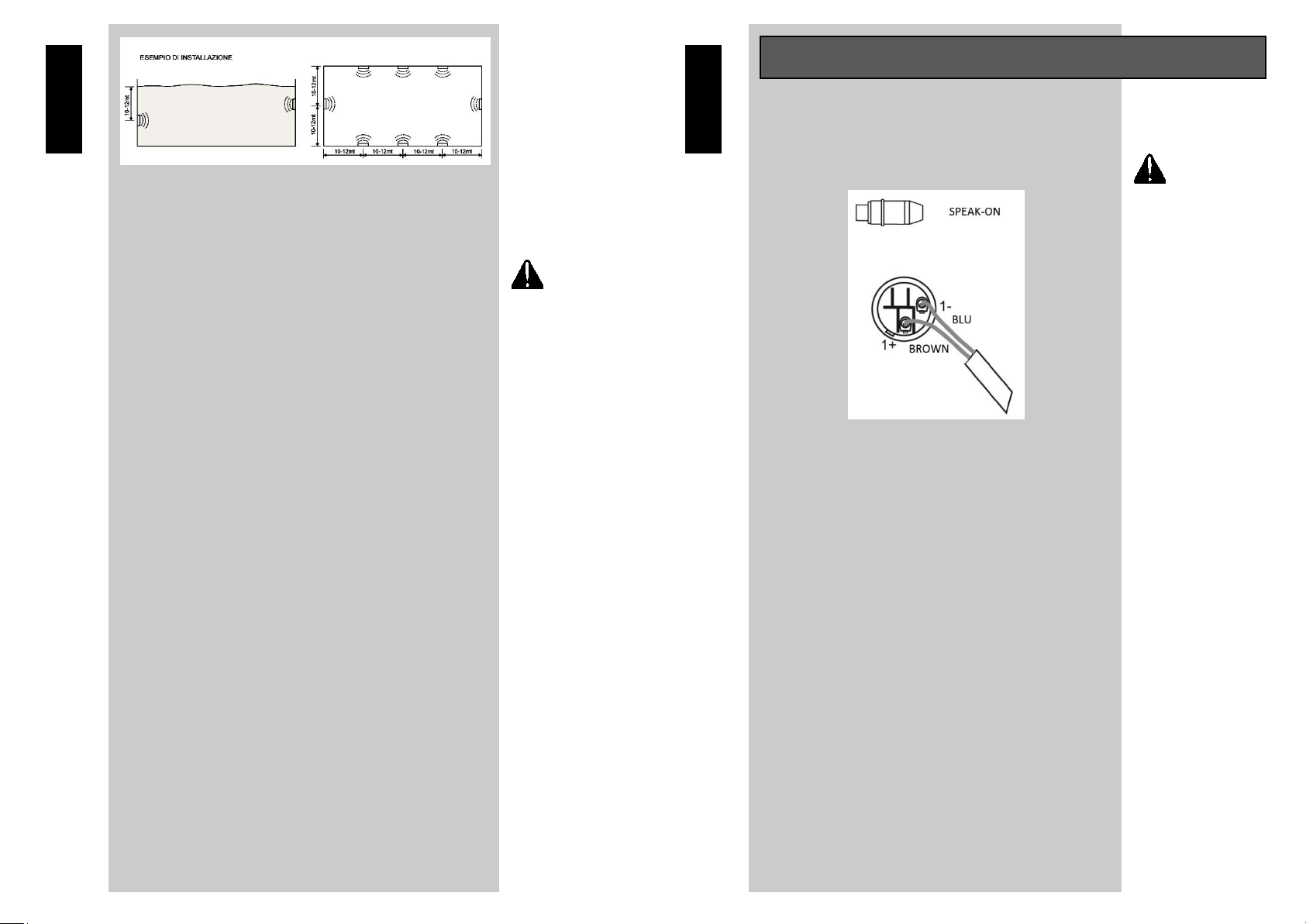

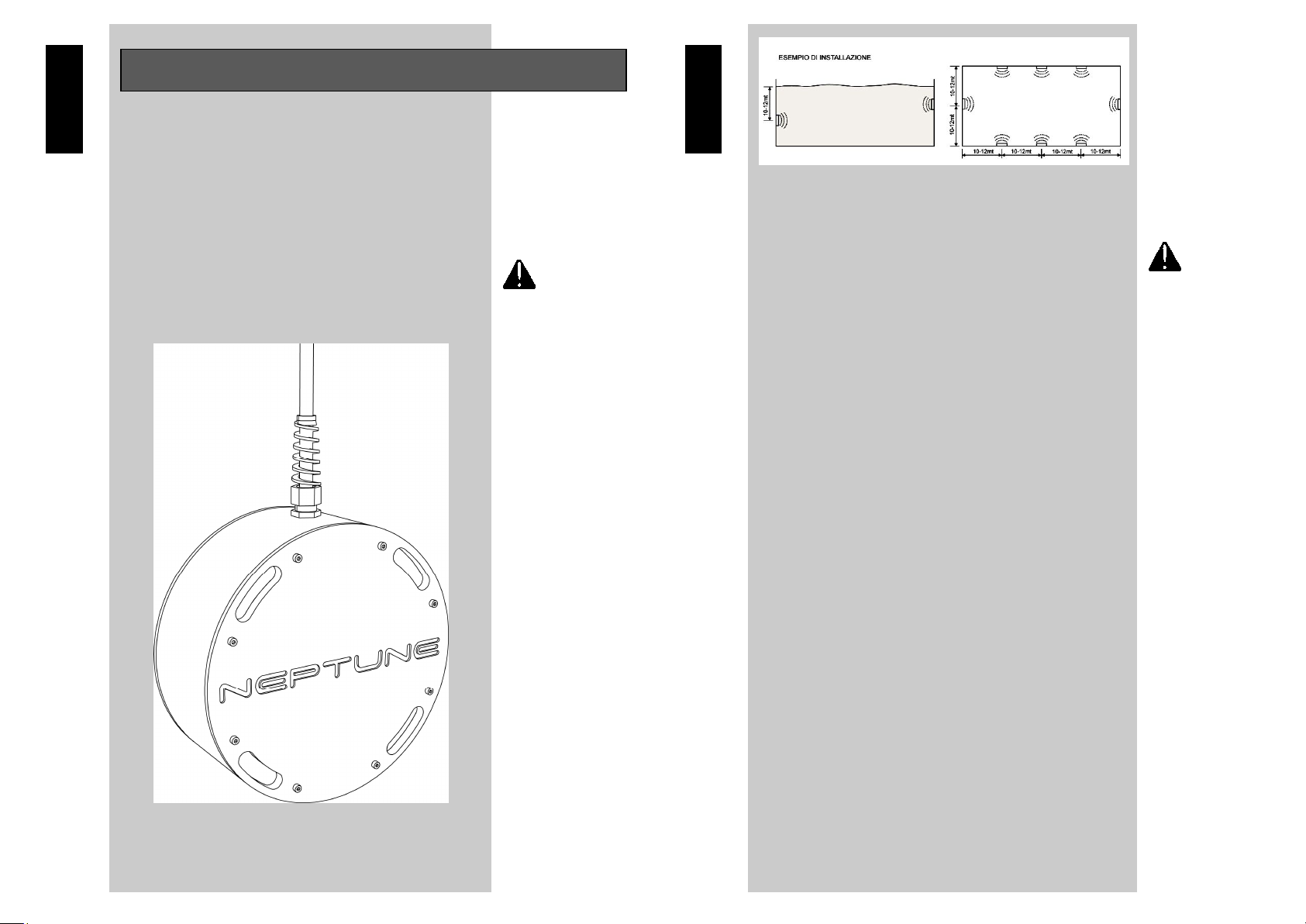

In figura è illustrato il modo consigliato di installazione.
Ogni NEPTUNE è utile per sonorizzare 100 – 120 metri quadrati di superficie
e deve essere installato come indicato.
ATTENZIONE: Per sonorizzare interamente ed uniformemente una
piscina, per esempio, semi-olimpionica (25 metri) potrebbe non essere
sufficiente un solo diffusore subacqueo. Fare riferimento all’immagine.
Un singolo diffusore subacqueo NEPTUNE può essere, invece, utilizzato
quando è necessario sonorizzare soltanto un’area limitata della vasca.
ITALIANO
NEPTUNE è corredato di un cavo anticalpestìo da 15 metri terminato
con connettore SPEAK-ON a 2 poli per consentire il collegamento agli
amplificatori ACQUAPOWER.
ATTENZIONE: Utilizzare NEPTUNE soltanto con sistemi di amplificazione
previsti (vedi AVVERTENZE PER LA SICUREZZA).

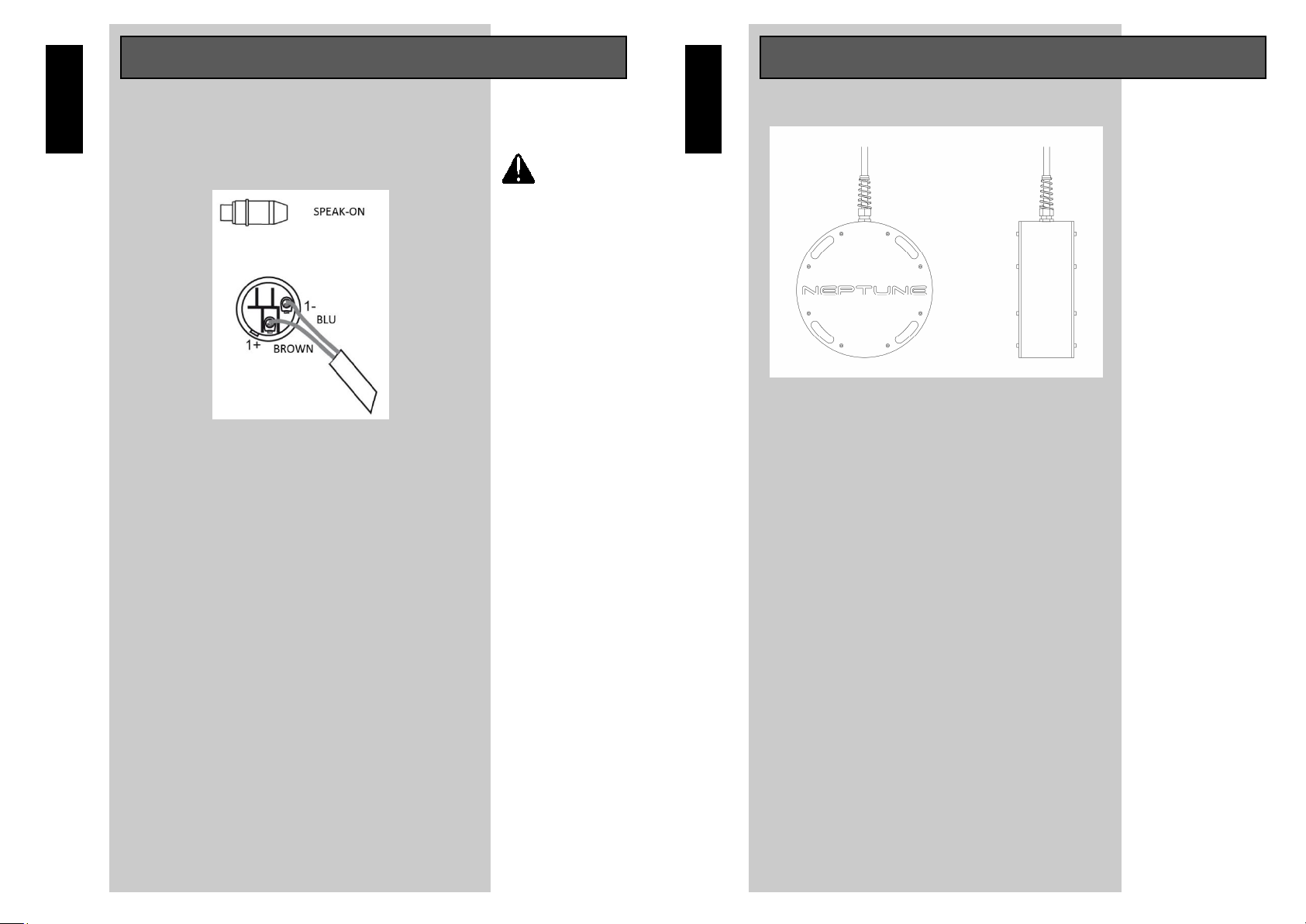

L’immagine indica i dati di cablaggio del connettore SPEAK -ON a 2 poli.
L’apertura del connettore deve essere eseguita soltanto da
personale autorizzato da NOVA ELECTRONICS.
8
9
Page 6
DATI TECNICI
SAFETY PRECAUTIONS
ITALIANO
SISTEMA Passivo
TIPO Ad Eccitazione
POTENZA RMS 100 Watt
POTENZA DI PICCO 350 Watt
POTENZA MASSIMA DI INGRESSO 120 Watt
RISPOSTA IN FREQUENZA 50 – 16500 Hz
PRESSIONE SONORA (IN ACQUA) 107 dB (1 Watt / 1 Metro)
IMPEDENZA 4 Ohm
DISPERSIONE 180° / 180°
TEMPERATURA DI ESERCIZIO -20°C / 90°C
MATERIALE / COLORE Plexiglass / Bianco
DIMENSIONI: 270 x 110 mm (diam. x altezza)
PESO 6,4 Kg
CAVO DI COLLEGAMENTO 15 Metri con SPEAK-ON a 2 poli
PROFONDITA’ MASSIMA DI UTILIZZO 10-12 Metri
SUPERFICIE MASSIMA SONORIZZATA 100-120 Metri Quadrati
CLASSE IP 69K
10
ENGLISH
11
IMPORTANT
Before connecting and using this product, carefully read the
instructions in this manual, keep it for future reference.
This manual is an integral part of the product and must accompany it
when it changes of ownership, to allow the new owner to know
how to install and use, and the safety instructions.
Theproduct installation and use of the wrong NOVA ELECTRONICS
exempt from all liability.
WARNING: To prevent the risk of fire or electric shock, do not expose
the product to the amount of amplified audio signal above the
maximum stated in this manual.
SAFETY PRECAUTIONS
1. All warnings, in particular those relating to safety, should be read
carefully as they contain important information.
2. NEPTUNE is a speaker designed to be used underwater immersed
in water and in combination with the battery unit ACQUAPOWER.,
SUBPILOT or VORTEX Ensure that these units are turned off before
connecting.
3. Make sure that all connections are correct.
4. Do not perform any operations / changes / repairs. Contact
authorized service centers, the parent or qualified personnel when:
- NEPTUNE does not work (or works in an unusual way)
- NEPTUNE has been damaged (due to shock / fire)
5. NEPTUNE should only be used under water and connected to
battery-powered devices.
6. NEPTUNE comes with connecting cable already terminated with a
SPEAK-ON 2 poles. Do not open or tamper with this connector.
7. In the event that the parties that make up NEPTUNE come smell
and / or abnormal noise, or smoke, unplug it immediately after turning
the system off.
8. Do not connect NEPTUNE to equipment or accessories not provided.
Check the suitability of the support (wall, texture, etc..) And
components used for fastening which must guarantee the safety of
the plant / installation over time, also considering, for example,
mechanical vibrations normally generated by loudspeakers.
9. NEPTUNE is a device sound internally sealed waterproof and
therefore, the presence of water within its shell does not damage the
device.
IMPORTANT
Page 7
DESCRIPTION
10. NOVA ELECTRONICS strongly recommended that the installation of
ENGLISH
this product is only made by professional qualified installers (or
specialized firms) are able to ensure correct installation and certify it
according to local regulations. The entire audio system must comply
with the current laws and regulations relating to electrical installations.
11. Hearing Loss
Exposure to high sound levels can cause permanent hearing loss.
The level of acoustic pressure for the hearing loss is different from
person to person and depends on the duration of exposure. To
prevent potentially dangerous exposure to high levels of pressure
scustica, it is necessary that everyone is exposed to these levels
should use adequate protectio n when operating a transducer
capable of producing high sound levels you need to use plugs or ear
defenders.
12. To prevent inductive causing hum, noise and the prope r functioning
of the system, the audio cable should not be installed close to
electromagnetic fields.
13. NEPTUNE place away from sources of heat.
14. Do not use solvents, alcohol, gasoline or other volatile substances to
clean the exterior
CAUTION
Any use of NEPTUNE outside the guidelines in this user
manual (electrical modifications, disassembly, links to
amplifiers from other manufacturers and / or with powers
that do not conform to our product or equipment operating
at mains voltage) could irreparably damage the speaker.
Malfunctions or failures caused precisely by use not
recommended, cause decline of the warranty conditions of
our product. Nova Electronics will not be responsible in any
way for damage to property and / or injury due to
negligence and incorrect use not covered in this document
ENGLISH
NOVA ELECTRONICS THANK YOU FOR THE PURCHASE OF THIS
PRODUCT, MADE IN ITALY IN ORDER TO ENSURE RELIABILITY AND
HIGH PERFORMANCE
NEPTUNE is an underwater speaker. Technology widely used in
swimming pools and water as part of the research cente rs.
The sound transmission occurs through the water.
Being a non-compressible liquid, water, unlike air allows for greater
transmission distance and better propagation, therefore, high
powers as are used in the air, are not necessary.
The technology used by NEPTUNE is excited then you are not using
internal speaker.
The electromechanical inside is completely sealed and is watertight
so, it is not possible to allow liquids to penetrate inside the equipment.
NEPTUNE can withstand high water pressures and can be used up
to 10 meters deep. In pool (for a correct sound) must be positioned at
a depth of 1 - 1.2 meters from the edge of the water and at a distance
of 10-12 meters, between a speaker and the other.
NEPTUNE comes with a cable subflooring 15 meters long and
terminated with a SPEAK-ON 2-pole.
12
13
Page 8
INST
ALLATION
ENGLISH
NEPTUNE is an underwater speaker. Technology widely used in
swimming pools and as part of the water research centers.
The sound transmission occurs through the water.
Being a non-compressible liquid, water, unlike air allows for greater
transmission distance and better propagation, therefore, high powers
as are used in the air, are not necessary.
The technology used by NEPTUNE is excited then you are not using
internal speaker.
The electromechanical inside is completely sealed and is watertight so,
it is not possible to allow liquids to penetrate inside the equipment.
NEPTUNE can withstand high water pressures and can be used up to
10 meters deep. In pool (for a correct sound) must be positioned at a
depth of 1 - 1.2 meters from the edge of the water and at a distance of
10-12 meters, between a speaker and the other.
NEPTUNE comes with a cable subflooring 15 meters long and terminated
with a SPEAK-ON 2-pole.
ENGLISH
The figure shows the recommended way of installation.
Each NEPTUNE is useful for sound 100 - 120 square meters and must be
installed as shown.
WARNING: Amplifiers to fully and uniformly a swimming pool, for example,
semi-Olympic size (25 meters) is not sufficient to only one speaker diver.
Refer to the image.
A single speaker underwater NEPTUNE can be, however, used when
you need sound reinforcement only a limited area of the tank.
NEPTUNE cannot be installed in fixed mode on the walls of the pool but,
the suggested intstallation, is mobile.
14
15
Page 9
CONNECTION
SPECIFICATIONS
NEPTUNE is subflooring equipped with a cable terminated with a 15-
ENGLISH
meter SPEAK-ON 2-pole to allow the connection to amplifiers
ACQUAPOWER.
WARNING: Use NEPTUNE only with amplification systems provided (see
SAFETY PRECAUTIONS).
ENGLISH
The image shows the data connector wiring SPEAK-ON 2-pole.
The opening of the connector must be carried out only by personnel
authorized by NOVA ELECTRONICS.
SYSTEM Passive
TYPE Exciter Transducer
POWER RMS 100 Watt
PEAK POWER 350 Watt
MAXIMUM POWER INPUT 120 Watt
FREQUENCY RESPONSE 50 – 16500 Hz
SOUND PRESSURE (IN WATER) 107 dB (1 Watt / 1 Meter)
IIMPEDANCE 4 Ohm
DISPERSION 180° / 180 °
OPERATING TEMPERATURE -20°C / 90°C
MATERIAL / COLOR Plexyglass / White
DIMENSIONS: 270 x 110 mm (diam. x height)
WEIGHT 6,4 Kg
CONNECTING CABLE 15 Meter with SPEAK -ON 2 pole
MAXIMUM USE DEPTH 10-12 Meter
MAXIMUM SURFACE VOICED 100-120 Square Meters
CLASS IP 69K
16
17
Loading...
