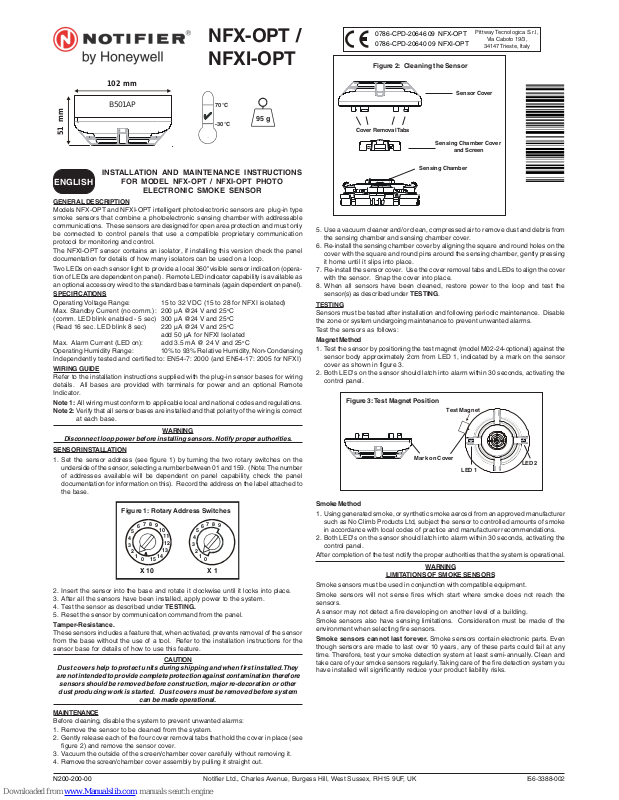

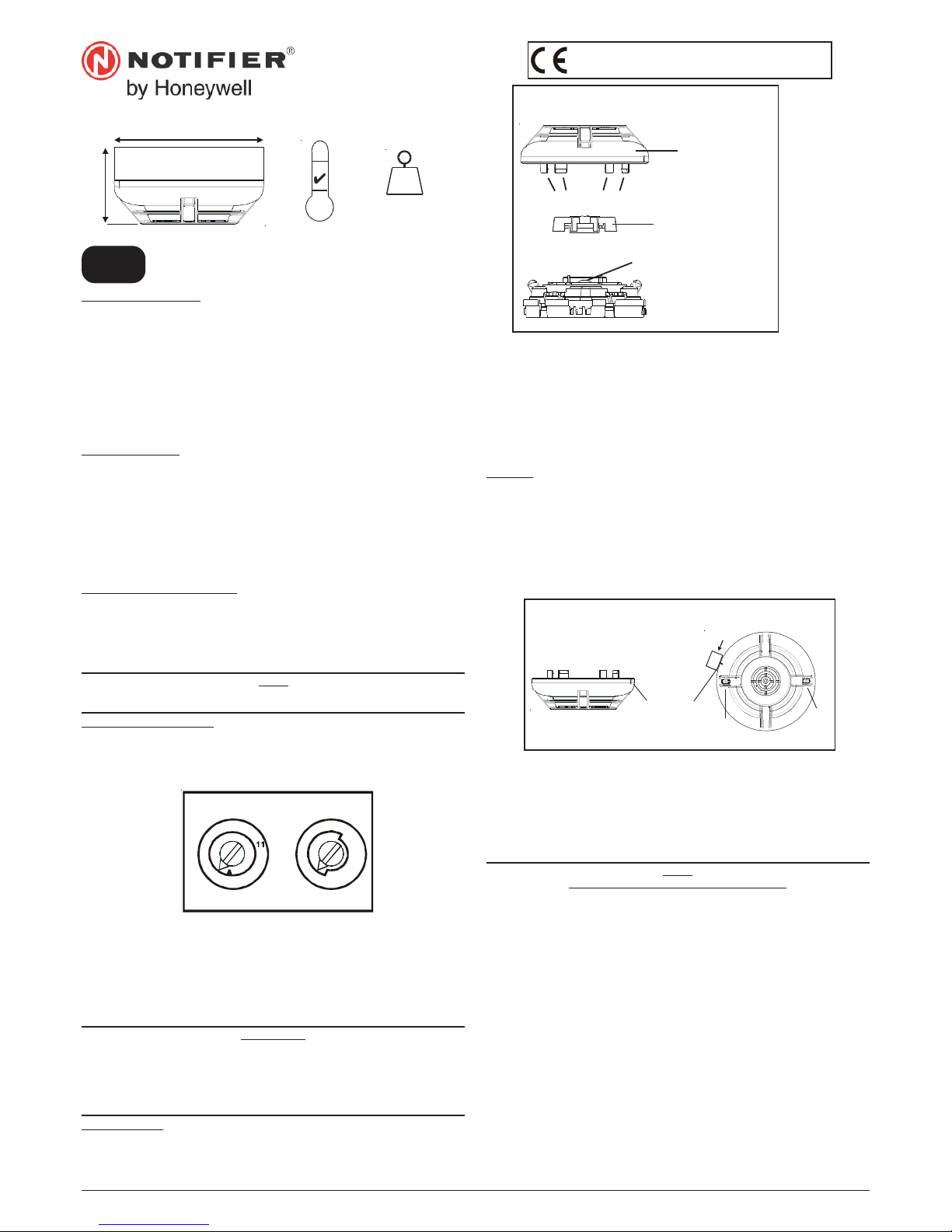

Page 1
I56-3388-002N200-200-00
NFX-OPT /
NFXI-OPT
95 g
-30°C
70°C
102 mm
51 mm
B501AP
0786-CPD-20646 09 NFX-OPT
0786-CPD-20640 09 NFXI-OPT
Pittway Tecnologica S.r.l,
Via Caboto 19/3,
34147 Trieste, Italy
INSTALLATION AND MAINTENANCE INSTRUCTIONS
FOR MODEL NFX-OPT / NFXI-OPT PHOTO
ELECTRONIC SMOKE SENSOR
GENERAL DESCRIPTION
Models NFX-OPT and NFXI-OPT intelligent photoelectronic sensors are plug-in type
smoke sensors that combine a photoelectronic sensing chamber with addressable
communications. These sensors are designed for open area protection and must only
be connected to control panels that use a compatible proprietary communication
protocol for monitoring and control.
The NFXI-OPT sensor contains an isolator, if installing this version check the panel
documentation for details of how many isolators can be used on a loop.
Two LEDs on each sensor light to provide a local 360
o
visible sensor indication (operation of LEDs are dependent on panel). Remote LED indicator capability is available as
an optional accessory wired to the standard base terminals (again dependent on panel).
SPECIFICATIONS
Operating Voltage Range: 15 to 32 VDC (15 to 28 for NFXI isolated)
Max. Standby Current (no comm.): 200 µA @24 V and 25
o
C
(comm. LED blink enabled - 5 sec) 300 µA @24 V and 25oC
(Read 16 sec. LED blink 8 sec) 220 µA @24 V and 25oC
add 50 µA for NFXI Isolated
Max. Alarm Current (LED on): add 3.5 mA @ 24 V and 25oC
Operating Humidity Range: 10% to 93% Relative Humidity, Non-Condensing
Independently tested and certified to: EN54-7: 2000 (and EN54-17: 2005 for NFXI)
WIRING GUIDE
Refer to the installation instructions supplied with the plug-in sensor bases for wiring
details. All bases are provided with terminals for power and an optional Remote
Indicator.
Note 1: All wiring must conform to applicable local and national codes and regulations.
Note 2: Verify that all sensor bases are installed and that polarity of the wiring is correct
at each base.
WARNING
Disconnect loop power before installing sensors. Notify proper authorities.
SENSOR INSTALLATION
1. Set the sensor address (see figure 1) by turning the two rotary switches on the
underside of the sensor, selecting a number between 01 and 159. (Note: The number
of addresses available will be dependent on panel capability, check the panel
documentation for information on this). Record the address on the label attached to
the base.
Notifier Ltd., Charles Avenue, Burgess Hill, West Sussex, RH15 9UF, UK
0
8
7
1
2
3
4
5
6
9
0
8
7
1
2
3
4
5
6
9
10
12
13
14
15
X 10
X 1
2. Insert the sensor into the base and rotate it clockwise until it locks into place.
3. After all the sensors have been installed, apply power to the system.
4. Test the sensor as described under TESTING.
5. Reset the sensor by communication command from the panel.
Tamper-Resistance.
These sensors includes a feature that, when activated, prevents removal of the sensor
from the base without the use of a tool. Refer to the installation instructions for the
sensor base for details of how to use this feature.
CAUTION
Dust covers help to protect units during shipping and when first installed. They
are not intended to provide complete protection against contamination therefore
sensors should be removed before construction, major re-decoration or other
dust producing work is started. Dust covers must be removed before system
can be made operational.
Figure 1: Rotary Address Switches
Figure 2: Cleaning the Sensor
Sensor Cover
Sensing Chamber
Sensing Chamber Cover
and Screen
Cover Removal Tabs
5. Use a vacuum cleaner and/or clean, compressed air to remove dust and debris from
the sensing chamber and sensing chamber cover.
6. Re-install the sensing chamber cover by aligning the square and round holes on the
cover with the square and round pins around the sensing chamber, gently pressing
it home until it slips into place.
7. Re-install the sensor cover. Use the cover removal tabs and LEDs to align the cover
with the sensor. Snap the cover into place.
8. When all sensors have been cleaned, restore power to the loop and test the
sensor(s) as described under TESTING.
TESTING
Sensors must be tested after installation and following periodic maintenance. Disable
the zone or system undergoing maintenance to prevent unwanted alarms.
Test the sensors as follows:
Magnet Method
1. Test the sensor by positioning the test magnet (model M02-24-optional) against the
sensor body approximately 2cm from LED 1, indicated by a mark on the sensor
cover as shown in figure 3.
2. Both LED’s on the sensor should latch into alarm within 30 seconds, activating the
control panel.
MAINTENANCE
Before cleaning, disable the system to prevent unwanted alarms:
1. Remove the sensor to be cleaned from the system.
2. Gently release each of the four cover removal tabs that hold the cover in place (see
figure 2) and remove the sensor cover.
3. Vacuum the outside of the screen/chamber cover carefully without removing it.
4. Remove the screen/chamber cover assembly by pulling it straight out.
Smoke Method
1. Using generated smoke, or synthetic smoke aerosol from an approved manufacturer
such as No Climb Products Ltd, subject the sensor to controlled amounts of smoke
in accordance with local codes of practice and manufacturer recommendations.
2. Both LED’s on the sensor should latch into alarm within 30 seconds, activating the
control panel.
After completion of the test notify the proper authorities that the system is operational.
WARNING
LIMITATIONS OF SMOKE SENSORS
Smoke sensors must be used in conjunction with compatible equipment.
Smoke sensors will not sense fires which start where smoke does not reach the
sensors.
A sensor may not detect a fire developing on another level of a building.
Smoke sensors also have sensing limitations. Consideration must be made of the
environment when selecting fire sensors.
Smoke sensors cannot last forever. Smoke sensors contain electronic parts. Even
though sensors are made to last over 10 years, any of these parts could fail at any
time. Therefore, test your smoke detection system at least semi-annually. Clean and
take care of your smoke sensors regularly. Taking care of the fire detection system you
have installed will significantly reduce your product liability risks.
Test Magnet
LED 1
LED 2
Mark on Cover
Figure 3: Test Magnet Position
ENGLISH

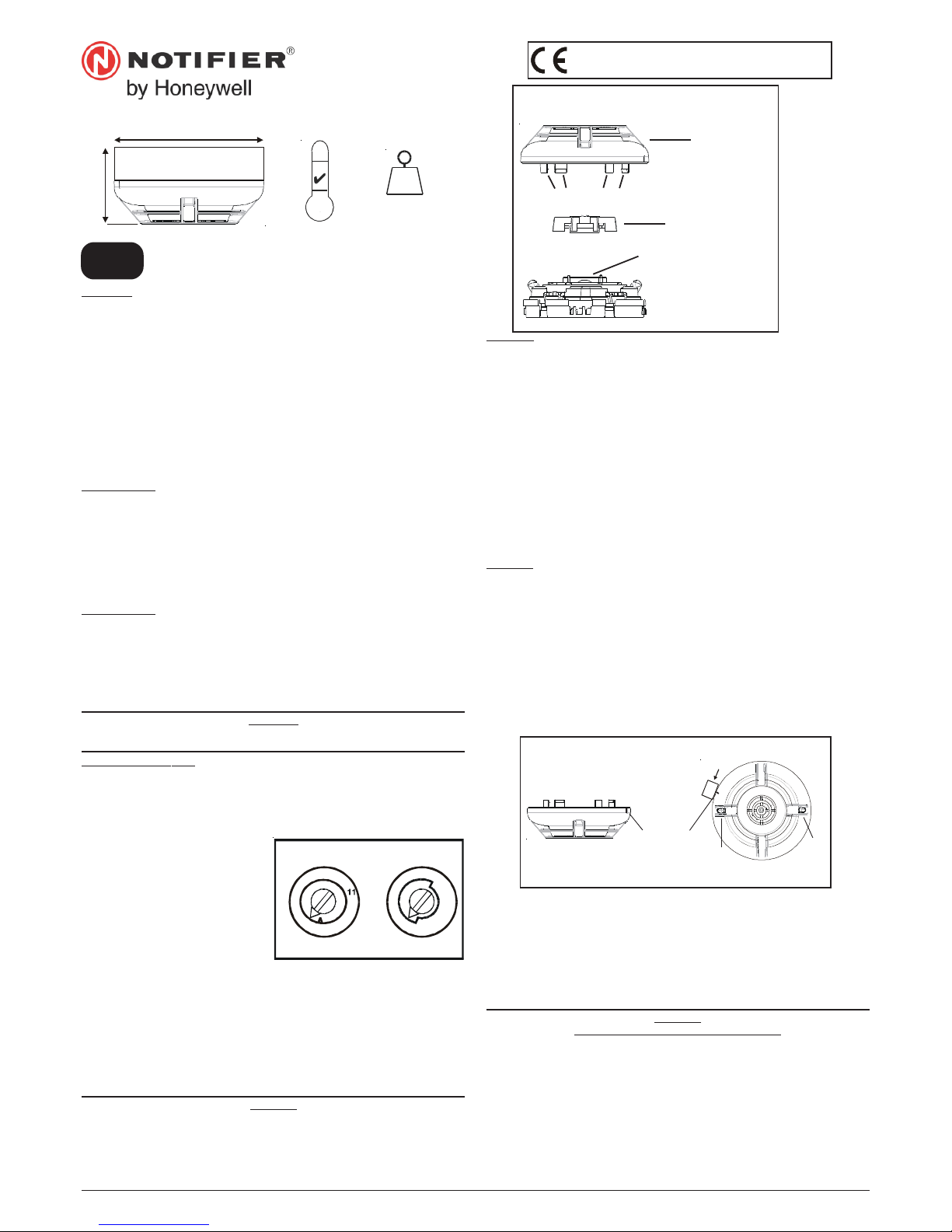

Page 2
I56-3388-002N200-200-00
NFX-OPT /
NFXI-OPT
95 g
-30°C
70°C
102 mm
51 mm
B501AP
0786-CPD-20646 09 NFX-OPT
0786-CPD-20640 09 NFXI-OPT
Pittway Tecnologica S.r.l,
Via Caboto 19/3,
34147 Trieste, Italy
ISTRUZIONI DI INSTALLAZIONE E MANUTENZIONE
DEL SENSORE DI FUMO FOTOELETTRONICO
MODELLO NFX-OPT / NFXI-OPT
DESCRIZIONE GENERALE
I sensori fotoelettronici intelligenti NFX-OPT e NFXI-OPT sono sensori di fumo a
innesto che combinano una camera di rilevazione fotoelettronica con comunicazioni
indirizzabili. Questi sensori sono stati progettati per garantire la protezione di aree
aperte e devono pertanto essere collegati esclusivamente a pannelli di controllo che
per il monitoraggio e il controllo utilizzano un protocollo di comunicazione compatibile
di proprietà.
Il sensore NFXI-OPT contiene un sezionatore. In caso di installazione di questa
versione consultare la documentazione relativa al pannello che fornisce informazioni
dettagliate sul numero consentito di sezionatori all’interno di un loop.
Ogni sensore dispone di due LED che si illuminano garantendo una visibilità a 360
o
(il funzionamento dei LED dipende dal tipo di pannello in uso). È disponibile come
accessorio opzionale un indicatore LED remoto collegato ai terminali della base
standard (che anche in questo caso dipende dal tipo di pannello in uso).
SPECIFICHE
Range della tensione operativa: da 15 a 32 V CC (da 15 a 28 per il modello NFXI
con isolamento)
Massima corrente di standby:
(nessuna comunicazione) 200 µA a 24 V e 25°C
(un’interrogazione CLIP con lampeggio ogni 5s) 300 µA a 24 V e 25°C
(Read Presence ogni 16s con lampeggio ogni 8s) 220 µA a 24 V e 25°C
aggiungere 50µA per NFXI
Max. corrente di allarme (LED acceso): aggiungere 3,5 mA a 24 V e 25
o
C
Range dell’umidità operativa: dal 10% al 93% di umidità relativa, senza condensa
Testato e certificato in modo indipendente in conformità di: EN54: 7-2000 (e EN54: 52005 par NFXI).
ISTRUZIONI DI CABLAGGIO
Per maggiori dettagli sul cablaggio consultare le istruzioni di installazione fornite in
dotazione con le basi dei sensori a innesto. Tutte le basi sono dotate di terminali di
alimentazione e di un indicatore remoto opzionale.
Nota 1: Il cablaggio deve essere conforme alle normative e ai codici locali e nazionali
vigenti.
Nota 2: Verificare che tutte le basi dei sensori siano state installate rispettandone la
giusta polarità.
AVVERTENZA
Prima dell’installazione dei sensori, scollegare l’alimentazione di loop. Dare
comunicazione alle autorità competenti.
INSTALLAZIONE DEL SENSORE
1. Impostare l’indirizzo del sensore (ved. figura 1) ruotando i due selettori rotativi
presenti nella parte inferiore del sensore e selezionando un numero compreso tra 01
e 159. (Nota: il numero di indirizzi disponibili dipende dalla capacità del pannello: per
informazioni a questo proposito consultare la documentazione relativa al pannello).
Annotare l’indirizzo sull’etichetta fissata alla base.
0
8
7
1
2
3
4
5
6
9
0
8
7
1
2
3
4
5
6
9
10
12
13
14
15
X 10
X 1
2. Inserire il sensore nella base e ruotarlo in senso orario fino allo scatto in posizione.
3. Al termine dell’installazione di tutti i sensori, collegare l’alimentazione del sistema.
4. Testare il sensore come descritto alla voce VERIFICA.
5. Resettare il sensore mediante un comando di comunicazione impartito dal pannello.
Sistema antimanomissione.
Questi sensori dispongono di una funzione che quando attivata impedisce la rimozione
del sensore dalla base senza l’uso di un utensile. Per maggiori informazioni su come
utilizzare questa funzione consultare le istruzioni di installazione della base del sensore.
ATTENZIONE
I coperchi antipolvere dei rilevatori proteggono le unità durante il trasporto e nel
corso delle fasi preliminari di installazione. Non sono concepiti per garantire una
protezione totale contro qualsiasi tipo di contaminazione e pertanto si consiglia
la rimozione dei sensori prima dell’avvio di qualsiasi operazione, rimodellazione
o altro intervento che produca polvere.
È necessario rimuovere i coperchi
antipolvere prima della messa in funzione del sistema.
Figura 1: Selettori rotativi
Figura 2: Pulizia del sensore
Coperchio del
sensore
Camera di rilevazione
Coperchio e schermo della
camera di rilevazione
Linguette per la rimozione del coperchio
MANUTENZIONE
Prima di procedere alla pulizia disabilitare il sistema onde evitare l’attivazione di
allarmi indesiderati:
1. Rimuovere dal sistema il sensore da pulire.
2. Staccare con cautela ciascuna delle quattro linguette che fissano il coperchio
(ved. figura 2) e rimuovere il coperchio del sensore.
3. Aspirare con cautela la parte esterna dello schermo/della camera senza rimuoverla.
4. Rimuovere il coperchio del gruppo schermo/camera tirandolo verso l’esterno.
5. Utilizzare un aspirapolvere e/o un dispositivo ad aria compressa pulita per rimuovere
la polvere e lo sporco dalla camera di rilevazione e dal relativo coperchio.
6. Rimontare il coperchio della camera di rilevazione allineando i fori tondi e quadrati
presenti sul coperchio con i perni tondi e quadrati presenti attorno alla camera di
rilevazione, premendo delicatamente in posizione fino allo scatto.
7. Rimontare il coperchio del sensore. Per allineare il coperchio al sensore utilizzare
le linguette e i LED. Fissare il coperchio in posizione.
8. Una volta puliti tutti i sensori, ripristinare l’alimentazione di loop e testare il/i
sensore/i come descritto alla voce VERIFICA.
VERIFICA
È necessario controllare i sensori al termine dell’installazione e successivamente
secondo un programma di manutenzione periodica. Scollegare la zona o il sistema in
fase di manutenzione onde evitare l’attivazione di allarmi indesiderati.
Controllare i sensori procedendo come segue:
Metodo del magnete
1. Testare il sensore posizionando il magnete (modello M02-04 opzionale) contro il
corpo del sensore a circa 2 cm di distanza dal LED 1 come indicato da un segno sul
coperchio del sensore e illustrato nella figura 3.
2. Entrambi i LED del sensore devono accendersi entro 30 secondi ad indicare una
condizione di allarme e attivare il pannello.
Metodo del fumo
1. Utilizzando del fumo generato artificialmente o un dispositivo aerosol di fumo
sintetico di un produttore accreditato come No Climb Products Ltd, sottoporre il
sensore a quantitativi controllati di fumo nel rispetto dei codici di pratica locali e
delle indicazioni del produttore.
2. Entrambi i LED del sensore devono accendersi entro 30 secondi ad indicare una
condizione di allarme e attivare il pannello.
Al termine del test comunicare alle autorità competenti che il sistema è operativo.
AVVERTENZA
LIMITI DEI RILEVATORI DI FUMO
I sensori di fumo devono essere utilizzati in combinazione con apparecchiature
compatibili.
I rilevatori di fumo non rilevano la presenza di un incendio se il fumo non raggiunge
i sensori.
Un sensore potrebbe non rilevare un incendio che si sviluppa su un altro livello
dell’edificio.
Anche i rilevatori di fumo hanno limiti di rilevazione. Al momento della scelta dei
sensori antincendio occorre tenere in considerazione l’ambiente in cui verranno
installati.
I sensori di fumo non durano in eterno. I sensori di fumo contengono componenti
elettronici. Sebbene i sensori siano stati progettati per durare oltre 10 anni, un
qualsiasi loro componente potrebbe smettere di funzionare in qualsiasi momento.
Pertanto si consiglia la revisione del sistema di rilevazione di fumo almeno ogni sei
mesi. Pulire e revisionare regolarmente i rilevatori di fumo. La corretta manutenzione
del sistema di rilevazione di incendio installato riduce significativamente i rischi di
responsabilità.
Magnete per test
LED 1
LED 2
Segno sul
coperchio
Figura 3: Posizione del magnete per il test
Notifier Italia S.r.l., Via B. Buozzi 55, 20097 San Donato M., Milano, Italia
ITALIANO
Page 3
I56-3388-002N200-200-00
NFX-OPT /
NFXI-OPT
95 g
-30°C
70°C
102 mm
51 mm
B501AP
0786-CPD-20646 09 NFX-OPT
0786-CPD-20640 09 NFXI-OPT
Pittway Tecnologica S.r.l,
Via Caboto 19/3,
34147 Trieste, Italy
INSTRUCCIONES DE INSTALACIÓN Y
MANTENIMIENTO DE LOS SENSORES DE HUMO
ÓPTICOS NFX-OPT / NFXI-OPT
DESCRIPCIÓN GENERAL
Los sensores ópticos analógicos NFX-OPT y NFXI-OPT combinan una cámara de
detección con comunicaciones direccionables. Estos sensores se han diseñado para
proporcionar protección en zonas diáfanas y solo deben conectarse a centrales con
protocolo de comunicaciones compatible para realizar la supervisión.
El sensor NFXI-OPT dispone de un aislador. Si desea información sobre cuántos
aisladores se pueden utilizar en un lazo, consulte la documentación de la central de
incendios.
Cada sensor dispone de dos leds que proporcionan una indicación de su estado visible
a 360
o
(el funcionamiento de los leds depende de la central). Existe la posibilidad de
disponer de un led indicador remoto, como accesorio opcional, conectado a los terminales
de la base estándar (también, dependiendo de la central).
ESPECIFICACIONES
Tensión de funcionamiento: 15 a 32 Vcc (15 a 28 para NFXI aislado)
Máx. corriente en reposo (sin comunicaciones): 200 µA a 24 V y 25oC
(habilitado parpadeo led de comunic. cada 5 s) 300 µA a 24 V y 25
o
C
(comunicación cada 16 s. Parpadeo led cada 8 s) 220 µA a 24 V y 25
o
C
incrementar 50 µA con aislador en NFXI
Máx. corriente en alarma: sumar 3,5 mA a 24 V y 25oC (led activado)
Humedad de funcionamiento: 10% a 93% HR, sin condensación
Probados y certificados de forma independiente según: EN54: 7 - 2000 (y EN54: 5
- 2005 para NFXI).
INSTRUCCIONES DE CABLEADO
Consulte las instrucciones de instalación de la base del sensor si desea más detalles
sobre el cableado. Todas las bases disponen de terminales de alimentación e indicador
remoto opcional.
Nota 1: Todo el cableado debe instalarse de acuerdo a los reglamentos y códigos
nacionales y locales aplicables.
Nota 2: Verifique que las bases de los sensores están instaladas con la polaridad correcta.
AVISO
Desconecte la alimentación del lazo antes de instalar los sensores. Notifique a
las autoridades pertinentes.
INSTALACIÓN DEL SENSOR
1. Ajuste la dirección del sensor (fig. 1) girando los selectores rotatorios en la parte
inferior del sensor, seleccione un nº entre el 01 y 159. (Nota: El número de direcciones
disponibles depende de la capacidad de la central, consulte la documentación de la
central de incendios). Anote la dirección en la etiqueta de la base.
0
8
7
1
2
3
4
5
6
9
0
8
7
1
2
3
4
5
6
9
10
12
13
14
15
X 10
X 1
2. Coloque el sensor en la base y gírelo en sentido horario hasta que encaje.
3. Una vez instalados todos los sensores, conecte la alimentación del sistema.
4. Pruebe el sensor tal y como se describe en el apartado PRUEBAS.
5. Rearme el sensor desde la central de incendios.
Sistema de seguridad antisabotaje
Estos sensores incluyen una opción que evita su extracción de la base si no es
mediante el uso de una herramienta. Consulte las instrucciones de instalación de la
base del sensor si desea más detalles sobre esta opción.
PRECAUCIÓN
Las fundas de plástico de los sensores sirven para protegerlos del polvo durante
el transporte y la etapa inicial de instalación. No están destinadas a ofrecer
protección total contra todo tipo de contaminación. Por lo tanto, los sensores
deben extraerse antes de iniciar cualquier tipo de obra, remodelación u otra
actividad que genere polvo. Las fundas protectoras deben extraerse antes de la
puesta en marcha del sistema.
Figura 1: Selectores rotatorios de dirección
Figura 2: Limpieza del sensor
Tapa del sensor
Cámara de detección
Pantalla y tapa de la
cámara de detección
Pestañas para extraer la tapa
3. Limpie, aspirando con precaución, la parte exterior de la pantalla sin desmontarla.
4. Extraiga la tapa de la cámara y la pantalla estirando con cuidado.
5. Utilice un aspirador o aire comprimido para eliminar el polvo y la suciedad de la
cámara de detección y de su tapa.
6. Vuelva a montar la tapa de la cámara de detección alineando los orificios de la tapa
con los clips de la cámara de detección. Presione con cuidado hasta que encajen.
7. Vuelva a instalar la tapa del sensor. Utilice las pestañas de extracción de la tapa y
los leds para alinear la tapa con el sensor. Encaje la tapa en su sitio.
8. Una vez estén todos los sensores limpios, restablezca la alimentación del lazo y
pruebe los sensores como se describe en el apartado PRUEBAS.
PRUEBAS
Los sensores deben probarse tras la instalación y durante mantenimientos periódicos.
Anule la zona o el sistema en pruebas para evitar alarmas no deseadas. Pruebe los
sensores como se indica a continuación:
Prueba con imán
1. Sitúe el imán de prueba (modelo M02-24 opcional) enfrente del sensor,
aproximadamente a unos 2cm del LED 1, lugar indicado por una marca en el sensor
(véase la figura 3).
2. Los dos leds deben enclavarse en alarma en 30 segundos y activar la central de
incendios.
MANTENIMIENTO
Antes de limpiar los equipos, anule el sistema para evitar alarmas no deseadas:
1. Extraiga del sistema el sensor que va a limpiar.
2. Libere con cuidado cada una de las cuatro pestañas que sujetan la tapa del sensor y
retírela (véase la figura 2).
Prueba con humo
1. Utilice humo artificial, o un aerosol de humo de un fabricante homologado como No
Climb Products Ltd, y someta al sensor a cantidades controladas de humo de
acuerdo con los códigos de práctica locales y recomendaciones del fabricante.
2. Los dos leds deben enclavarse en alarma en 30 segundos y activar la central de
incendios.
Tras completar la prueba, informe a las autoridades pertinentes de que es sistema está
en funcionamiento.
AVISO
LIMITACIONES DE LOS SENSORES DE HUMO
Los sensores de humo deben utilizarse junto con equipamiento compatible.
Los sensores de humo no detectarán incendios que se inicien en lugares donde el
humo no llega a los sensores.
Puede ser que un sensor no detecte un incendio que se desarrolla en otra planta del
edificio.
Los sensores de humo también tienen limitaciones de detección. Para seleccionar el
sensor de incendios adecuado, debe tener en cuenta el ambiente en el que se va a
instalar.
Los sensores de humo contienen piezas electrónicas y tienen una vida limitada.
Aunque los sensores tienen una vida útil de unos 10 años, alguna de las piezas
electrónicas podría fallar en cualquier momento. Por ello, el sistema de detección de
incendios debe probarse, como mínimo, cada seis meses. Igualmente, es necesario
limpiar y revisar los detectores de forma periódica. Un mantenimiento correcto del
sistema de detección de incendio reducirá significativamente los riesgos en cuanto a
su responsabilidad con el producto.
Imán de prueba
LED 1
LED 2
Marca en la tapa
Figura 3: Posición del imán de prueba
Honeywell Life Safety Iberia, S.L. C/ Pau Vila, 15-19, 08911 Badalona (Barcelona) Espana
ESPAÑOL
Page 4
I56-3388-002N200-200-00
NFX-OPT /
NFXI-OPT
95 g
-30°C
70°C
102 mm
51 mm
B501AP
0786-CPD-20646 09 NFX-OPT
0786-CPD-20640 09 NFXI-OPT
Pittway Tecnologica S.r.l,
Via Caboto 19/3,
34147 Trieste, Italy
INSTALLATIONS- UND WARTUNGSANLEITUNG
FÜR MODELL NFX-OPT / NFXI-OPT OPTISCHER
RAUCHMELDER
ALLGMEIN
Die Modelle NFX-OPT und NFXI-OPT sind intelligente, optische Rauchmelder die eine
optische Messkammer mit einer adressierbaren Kommunikation verbinden. Diese
Melder sind für Normalbereiche (ohne EX-Schutz) vorgesehen und dürfen nur an
Brandmelderzentralen angeschlossen werden, welche ein kompatibles
Kommunikationsprotokoll verwenden.
Der NFXI-OPT Melder verfügen über einen integrierten Isolator. Überprüfen Sie die
Bedienungsanleitung der Brandmelderzentrale, wie viele Isolatoren auf einer
Ringleitung betrieben werden dürfen.
Zwei LEDs an jedem Melder ermöglichen eine optische Erkennung des Melderzustandes
im Bereich von 360 Grad (Funktion der LEDs sind abhängig von der
Brandmelderzentrale).
Der Melder unterstützt den Anschluss einer optionalen Melderparallelanzeige die an
die Klemmen des Standard-Meldersockels angeschlossen wird (Funktion abhängig
von der Brandmelderzentrale).
SPEZIFIKATION
Betriebsspannung: 15 bis 32 VDC (15 bis 28 VDC für NFXI-OPT getrennt)
Maximaler Ruhestrom (ohne Kommunikation): 200 µA bei 24 V und 25°C
(Blinken Melder-LED aktiviert - 5 Sekunden) 300 µA bei 24 V und 25°C
(Kommunikation 16 Sekunden. LED blinkt 8 Sekunden) 220 µA bei 24 V und 25°C
50µA zusätzlich, wenn NFXI isoliert
)
Maximaler Strom im Alarmfall: zusätzliche 3.5 mA bei 24 V und 25°C (LED ein)
Bereich der Luftfeuchtigkeit: 10% bis 93% relative Feuchte, ohne Betauung
Getestet und zertifiziert gemäß: EN54-7: 2000 (und EN54-17: 2005 ‘NFXI’)
VERDRAHTUNG
Weitere Verdrahtungsdetails finden Sie in der mitgelieferten Installationsanleitung
des Meldersockels. Alle Meldersockel verfügen über integrierte Anschlussklemmen
inkl. der Möglichkeit zum Anschluss einer optionalen Melderparallelanzeige.
HINWEIS 1: Die Verdrahtung muss den lokalen und nationalen Normen und
Anforderungen entsprechen.
HINWEIS 2: Stellen Sie sicher, dass alle Meldersockel angeschlossen sind und die
Polarität der Verdrahtung an jedem Sockel korrekt ist.
WARNUNG
Melder nur im spannungsfreien Zustand installieren. Informieren Sie die
betroffenen Stellen über die Servicearbeiten.
SENSOR INSTALLATION
1. Stellen Sie die Melderadresse durch Drehen der beiden Drehschalter auf der
Unterseite des Melders ein (siehe Abb.1). Wählen Sie eine Adresse zwischen 01
und 159. Notieren Sie die Adresse auf dem Aufkleber am Meldersockel. Beachten
Sie die maximal mögliche Anzahl von Meldern die die Brandmelderzentrale
unterstützt (siehe Bedienungsanleitung der Brandmelderzentrale).
2. Setzen Sie den Melder in den Meldersockel und drehen ihn im Uhrzeigersinn bis er
einrastet.
3. Nachdem alle Melder installiert sind schalten Sie die Spannungsversorgung ein.
4. Prüfen Sie den Melder wie im Abschnitt PRÜFUNG beschrieben.
5. Setzen Sie den Melder an der Brandmelderzentrale zurück (Reset).
Sabotageschutz / Entnahmesicherung
Der Meldersockel verfügt über eine Entnahmesicherung die das Entfernen des
Brandmelders aus dem Sockel nur mit Hilfe eines Werkzeuges zulässt. Beachten
Sie die Installationshinweise des Meldersockels für detaillierte Informationen zu
diesem Leistungsmerkmal.
ACHTUNG
Der Melder ist werkseitig mit einem Staubschutz vor Verschmutzung während
des Transportes oder der Erstinstallation geschützt. Ein vollständiger Schutz
gegen eine Verunreinigung ist dadurch nicht gewährleistet. Deshalb sollten die
Melder vor Beginn von Konstruktions-, umfangreichen Dekorationsarbeiten oder
sonstigen Aktivitäten mit Staubentwicklung entfernt werden. Zur ordnungsgemäßen
Funktion ist der Staubschutz vor der Inbetriebnahme des Melders abzunehmen.
Abbildung 2: Reinigung des Melders
Meldergehäuse
Messkammer
Messkammerabdeckung
und Schutzgitter
Gehäusehalterungen
WARTUNG
Zur Vermeidung von Fehlalarmen sollte das System bzw. die entsprechende
Meldergruppe vor den Wartungsarbeiten abgeschaltet werden.
1. Entfernen Sie den zu reinigenden Brandmelder aus dem System.
2. Lösen Sie behutsam jede der vier Halterungen und entfernen Sie die Abdeckung
(siehe Abb.2).
3. Saugen Sie vorsichtig die Außenseite des Schutzgitters ab ohne dieses zu
entfernen.
4. Entfernen Sie das Schutzgitter indem Sie es gerade von der Messkammer abziehen.
5. Verwenden Sie einen Staubsauger oder saubere Druckluft um Staub und
Ablagerungen von der Messkammer oder dem Meldergehäuse zu entfernen.
6. Befestigen Sie die Abdeckung der Messkammer wieder auf der Platine in dem Sie
die Abdeckung an den Markierungspfeilen ausrichten und mit leichtem Druck
einrasten lassen.
7 Montieren Sie das Meldergehäuse, in dem Sie es an den Befestigungspunkten und
den LED ausrichten und mit leichtem Druck einrasten lassen.
8. Nachdem alle Brandmelder gereinigt wurden, schalten Sie die Ringleitung wieder
ein und prüfen Sie alle Melder auf Funktion wie im Abschnitt PRÜFUNG beschrieben.
PRÜFUNG
Die ordnungsgemäße Funktion der installierten Melder ist zu prüfen. Weiterhin ist
eine regelmäßige Wartung erforderlich. Zur Vermeidung von Fehlalarmen schalten Sie
die entsprechende Meldergruppe oder das System ab. Vor Beginn der Servicearbeiten
sind die entsprechenden Interventionskräfte und Beteiligten über die
Außerbetriebnahme der Anlage zu informieren. Schalten Sie die Meldergruppen und
Alarmweiterleitung ab, um unerwünschte Alarmmeldungen während der Wartung zu
vermeiden.
Prüfen Sie den Melder wie folgt:
Magnet Test (Option, Artikel-Nr. 02-24)
1. Um den Melder zu prüfen halten Sie den Testmagnet in einer Entfernung von ca.
2cm zur LED 1 direkt an die Markierung am Meldergehäuse (siehe Abb.3).
2. Beide LED sollten innerhalb von 30 Sekunden leuchten und die Alarmauslösung
lokal und an der Brandmelderzentrale anzeigen.
Rauchmethode
1. Mit einem geeigneten Prüfgas eines zugelassenen Herstellers (z.B. von No Climb
Products Ltd.) wird der Rauchmelder durch eine kontrollierte Prüfgasmenge
ausgelöst. Hierbei sind die Herstellerempfehlungen und die lokalen Anforderungen
zu beachten.
2. Beide LED des Rauchmelders sollten innerhalb von 30 Sekunden leuchten und die
Alarmauslösung lokal und an der Brandmelderzentrale anzeigen.
WICHTIG: Informieren Sie nach Abschluss der Prüfung alle beteiligten Stellen
wieder über die Inbetriebnahme des Systems.
ACHTUNG
EINSCHRÄNKUNGEN VON RAUCHMELDERN
Rauchmelder müssen mit kompatiblen Anlagen verwendet werden.
Rauchmelder erkennen keine Entstehungsbrände deren Rauch die Melder nicht erreicht.
Ein Rauchmelder kann keine Feuerentwicklung in anderen Gebäudebereichen
erkennen.
Rauchmelder haben auch Einschränkungen in der Auslösung. Bei der Auswahl von
Brandmeldern müssen die Umgebungsbedingungen berücksichtigt werden.
Brandmelder haben keine ewige Lebensdauer, da sie elektronische Bauteile
enthalten. Selbst wenn robuste Melder für eine Betriebszeit von über 10 Jahren
ausgelegt sind, können Bauteile jederzeit ausfallen. Testen Sie deshalb mindestens
halbjährlich Ihr Meldersystem. Reinigen und inspizieren Sie die Brandmelder regelmäßig.
Inspektionen des Brandmeldesystems reduzieren erheblich das Produkthaftungsrisiko.
Testmagnet
LED 1
LED 2
Gehäusemarkierung
Abb.3: Position des Testmagneten
0
8
7
1
2
3
4
5
6
9
0
8
7
1
2
3
4
5
6
9
10
12
13
14
15
X 10
X 1
Abbildung 1: Drehschalter für die
Adressierung
Notifier Sicherheitssysteme GmbH, Berliner strasse 91, 40880 Ratingen, Germany
DEUTSCH
Loading...
