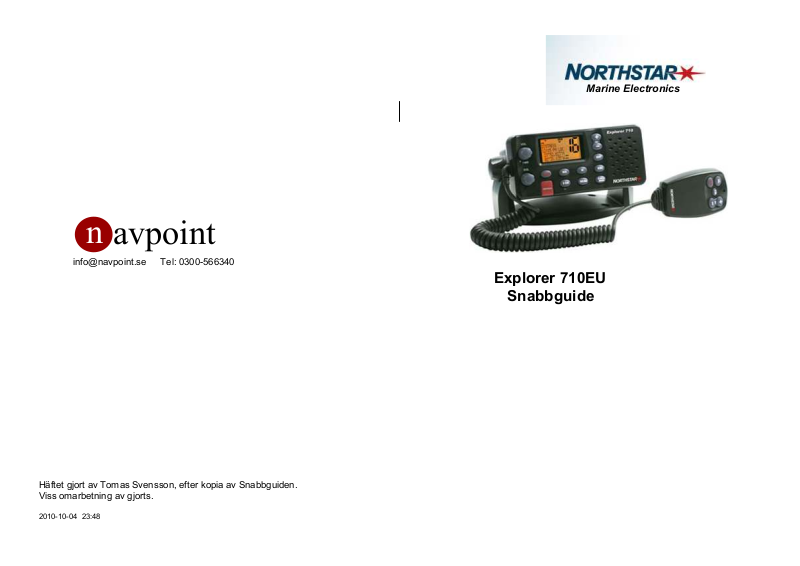

Page 1
n
Viss omarbetning av gjorts.
Häftet gjort av Tomas Svensson, efter kopia av Snabbguiden.
2010-10-04 23:48
[email protected] Tel: 0300-566340
avpoint
Explorer 710EU
Snabbguide
Marine Electronics
Page 2
Kontrollera modellen.
Volym & effekt
B
russkontroll
en
heten minskas. Försök vrida SQL sakta medurs eller
VOL
SQL
Kommandona kan variera och alla knappar finns
inte på alla modeller.
VHF 700 har inga DSC-funktioner.
Ägaren har det totala ansvaret att installera och använda instrumentet på
ett sådant sätt att inga olyckor inträffar och ingen skada på person eller
egendom uppstår.
Northstar NZ Limited fritas från allt ansvar om produkten används på ett sätt
som kan förorsaka olyckor, skador eller bryta mot lagen.
Tillämpligt språk: Detta intyg, alla bruksanvisningar, användarhandledningar
och annan information om produkten (Dokumentation) får översättas till eller
har översatts från ett annat språk (Översättning).
Vid eventuell misstämmelse i en översättning av Dokumentationen är det
den engelska versionen av Dokumentationen som är den officiella versionen
av Dokumentationen.
Denna bruksanvisning framställer Northstar VHF 700 och Northstar VHF
710 vid tryckningen. Northstar NZ Limited förbehåller sig rätten att göra
ändringar i beskrivningarna utan föregående meddelande om detta.
Copyright © Northstar NZ Limited, New Zealand. Alla rättigheter förbehålles.
NORTHSTAR är ett registrerat varumärke som tillhör Northstar NZ Limited.
PWR
1. Vrid medurs för att sätta igång apparaten.
2. Fortsätt tills volymen är lagom hög.
1. Vrid helt moturs så att slumpartat brus hörs.
2. Vrid sakta medurs tills det slumpartade bruset försvinner.
3. Vrid ett kvarts varv medurs igen för bästa mottagning vid
användning på öppet hav
I områden med mycket ljud (t. ex. nära stora städer) kan mottagning
förbättras om känslig
använd inställningen LOCAL (läs mer i handboken).
Sidan 1 av 7
DISTRESS!
Id123456789
PIRACY
12:45PM LOC
DISTRESS!
Id123456789
99´99 X
999´99 Y
Ta emot ett nödanrop från en annan farkost Nödsignalen hörs
och VHF 710 ställs automatiskt på CH16.
1. Tryck på någon knapp för att stänga av larmet.
2. Ta röstkontakt på CH16 och hjälp till om det behövs.
Position, tid och farkostens MMSID visas på skärmen och
informationen registreras i DISTRESS CALL LOG.
Ta emot en bekräftelse på nödanropet från en kustsignalstation
Ett larm hörs. Behåll avlyssning på CH16 och var beredd på att
hjälpa till.
Ta emot ett vidarebefordrat nödanrop från en annan farkost
Ett larm hörs. Behåll avlyssning på CH16 och var beredd på att
hjälpa till.
Sidan 6 av 7
Page 3
Ställa in motljusnivåer
Ställa in kontrastnivåer
Huvudkanal
ryck 16 eller 16/9 om du är på en kanal som är igång och vill
kontrollera trafiken i huvudkanalen. Tryck en gång till för att gå
CALL
CALL
Göra et
t enskilt anrop
CALL
Göra ett DSC
-
nödanrop
.
CH
DISC CALL
>INDIVIDUAL
LAST CALL
GROUP
INDIVIDUAL
>MANUAL NEW
buddy1 buddy2
buddy2
INDIVIDUAL
ROUTINE
>SET CHANNEL
DISTRESS
UNDESIGNATED
FIRE
FLOODING
COLLISION
GROUNDING
LISTING
SINKING
ADRIFT
ABANDONING
PIRACY
MAN IN WATER
EPRIB
DISTRESS
AUTO TK
WAITING ACK
>CANCEL
Endast 710.
1. Tryck på CALL/MENU tills menyn visas på skärmen.
2. Använd + eller - för att bläddra fram till INDIVIDUAL i
menylistan och tryck sedan på ENT för att visa kompislistan.
3. Använd + eller - för att flytta runt i kompislistan till den kompis
du vill anropa och tryck sedan på ENT.
4. Välj den kanal som är igång och tryck sedan på ENT.
5. Tryck på ENT igen för att skicka anropet.
Anropet kommer att bekräftas när det tas emot och den kanal
som är igång väljs automatiskt.
6. Tryck på PTI för att tala och släpp PTT för att ta emot ett svar.
Endast 710
1. Öppna den röda nöd luckan (DISTRESS).
Om det finns tid för att ange vilken nödsituation det hand/ar om,
tryck på nödknappen (DISTRESS) för att visa kategorierna.
Tryck på ENT för att ange kategori.
2. Håll nere nödknappen i cirka tre sekunder.
Skärmen börjar blinka och pipa och varnar om att ett nödanrop
kommer att skickas iväg om det inte avbryts.
Tryck på ESC eller CH16 för att avbryta.
Om inte skickas anropet iväg upprepade gånger tills en
bekräftelse tas emot eller anropet avbryts.
Sidan 5 av 7
MENU SELECT
BUDDY LIST
LOCAL/DIST
>BACKLIGHT
MENU SELECT
BUDDY LIST
LOCAL/DIST
>CONTRAST
Obs! VHF 710 har en OlM-knapp .. Tryck på den för att ställa in
motljusnivån. Annars:
1. Tryck på MENU eller CALUMENU.
2. Använd + eller - för att bläddra fram till BACKLIGHT i
menylistan.
3. Tryck på ENT.
4. Tryck på + eller - för att välja önskad motljusnivå.
Det finns 8 nivåer.
Tryck på ENT för att spara inställningen.
1. Tryck på MENU eller CALUMENU.
2. Använd + eller - för att bläddra fram till CONTRAST i
menylistan.
3. Tryck på ENT.
4. Tryck på + eller - för att välja önskad kontrastnivå .
5. Tryck på ENT för att spara inställningen.
Kanal 16 och HI power (hög effekt) väljs automatiskt vid start.
På VHF 710US, kan kanal 09 ställas in som huvudkanal. Håll
nere 16/9 tills kanal 09 visas på skärmen.
T
tillbaka till den första kanalen.
Läs mer i handboken för Northstar VHF 710 om dessa och andra
alternativ, som t.ex. inställning av radio och DSC-funktioner
felsökning och kanalförteckningar.
Sidan 2 av 7
Page 4
Hög och låg effekt
1. Växla mellan HI (hög) och LO (låg) (25W eller 1W) sändningseffekt
Om HI power inte kan användas med en viss kanal går signaltavlan
Välja kanal
H/L
Lagra tre favoritkanaler
3 CH
Välja en favoritkanal
3 CH
Skanna en favoritkanal
SCAN
Skanna alla tre favoritkanalerna
Radera en favoritkanal
3 CH
3 CH
CALL
Använd funktionen för att alfabetiskt lagra maximalt 20 personer
bokstäver. OBS! Håll nere knapparna för att snabbt bläddra
Tryck på ENT när du är klar, och tryck sedan på ENT igen för att
lagra det nya namnet. Det nya namnet visas omedelbart i
för alla kanaler. Det hörs en signal och valet visas på skärmen.
automatiskt över till LO power. När man trycker på HI hörs ett
varningsljud.
Lägga in information & rätta fel
Endast fyra menyposter kan visas åt gången på skärmen.
Tryck på + eller - för att bläddra i menyn.
CH
Tryck på ESC för att gå tillbaka till föregående meny utan att
spara eventuella ändringar.
Tryck på + för att stega fram i siffrorna och håll nere för att snabbt
bläddra fram till önskad siffra.
Tryck på - för att stega fram i alfabetet och håll nere för att snabbt
bläddra fram till önskad bokstav.
Tryck på < och ENT för att säkerhetskopiera och rätta fel.
Kanalen visas med stora siffror på skärmen.
Tryck på + för att stega igenom kanalerna en och en, och - för att
visa en enskild kanal.
Håll nere + för att snabbt ändra kanaler eller - för att bläddra i
kanalerna.
1. Välj kanal.
2. Håll nere 3CH för att lagra den kanalen som
första din favoritkanal, CH1.
3. Upprepa för att lagra din andra favoritkanal som CH2.
4. Upprepa en gång till för att lagra din tredje favoritkanal som CH3.
Sidan 3 av 7
CH
MENU SELECT
>BUDDY LIST
LOCAL/DIST
BACKLIGHT
ENTER NAME
……………….
ENTER MMSID
……………….
name
123456789
>STORE?
CANCEL
1. Tryck på 3CH för att växla mellan de tre favoritkanalerna tills
den önskade kanalen visas.
1. Tryck på 3CH för att visa favoritkanalen.
Tryck på SCAN för att skanna favoritkanalen och CH16.
1. Tryck på 3CH för att visa favoritkanalen.
2. Håll nere 3CH för att skanna alla tre favoritkanalerna och CH16.
1. Tryck på 3CH för att visa favoritkanalen.
2. Håll nere 3CH tills inställningen (CH 1, CH 2 eller CH3) försvinner
från skärmen.
Skapa en kompislista
Endast 710
och deras MMSID för DSC-anrop.
1. Håll nere CALL/MENU tills menyn visas på skärmen.
2. Tryck på ENT för att visa kompislistan och tryck sedan på ENT
igen.
3. Skriv in kompisarnas namn (maximalt tolv bokstäver) och
MMSID och använd + för att skriva siffror och – för att skriva
framåt.
4.
kompislistan.
5. Upprepa processen för att lagra ett annat namn
Sidan 4 av 7
