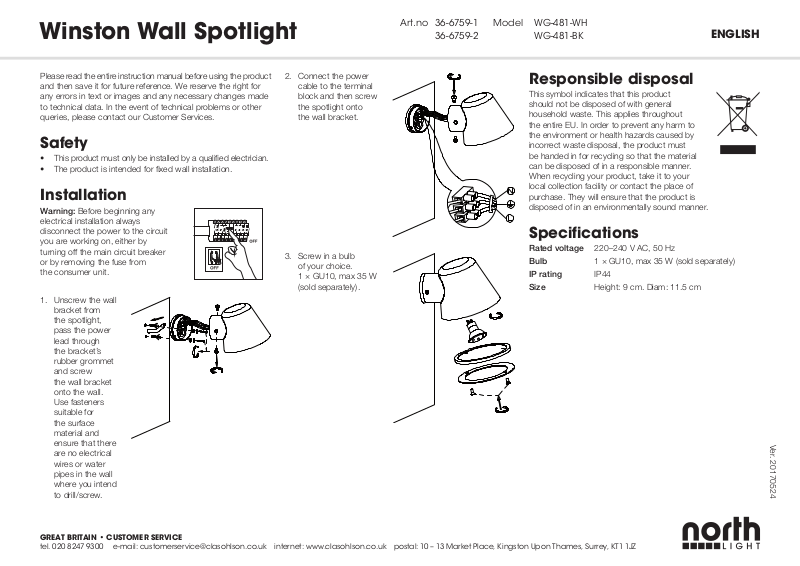

NORTHLIGHT WG-481 User manual

Winston Wall Spotlight

Art.no 36-6759-1 Model WG-481-WH
36-6759-2 WG-481-BK

ENGLISH

Please read theentire instruction manual before using theproduct
and then save it for future reference. Wereserve theright for
any errors in text or images and any necessary changes made
to technicaldata. Intheevent of technical problems or other
queries, please contact our Customer Services.

Safety

• This product must only be installed by aqualified electrician.

• Theproduct is intended for fixed wall installation.

Installation

Warning: Before beginning any
electrical installation always
disconnect thepower to thecircuit
you are working on, either by
turning off themain circuit breaker
or by removing thefuse from
theconsumerunit.

1. Unscrew thewall
bracket from
thespotlight,
pass thepower
lead through
thebracket’s
rubber grommet
and screw
thewall bracket
onto thewall.
Usefasteners
suitable for
thesurface
material and
ensure that there
are no electrical
wires or water
pipes in thewall
where you intend
to drill/screw.

2. Connect thepower
cable to theterminal
block and then screw
thespotlight onto
thewall bracket.

3. Screw in abulb
of your choice.
1×GU10, max 35 W
(sold separately).

Responsible disposal

This symbol indicates that this product
should not be disposed of with general
householdwaste. Thisapplies throughout
theentire EU. Inorder to prevent any harm to
theenvironment or health hazards caused by
incorrect waste disposal, theproduct must
be handed in for recycling so that thematerial
can be disposed of in aresponsible manner.
Whenrecycling your product, take it to your
local collection facility or contact theplace of
purchase. Theywill ensure that theproduct is
disposed of in anenvironmentally sound manner.

Specifications

Rated voltage 220–240V AC, 50 Hz
Bulb 1×GU10, max 35 W (sold separately)
IP rating IP44
Size Height: 9cm. Diam: 11.5cm

Ver. 20170524

GREAT BRITAIN • CUSTOMER SERVICE
tel. [phone] e-mail: [email protected] internet: www.clasohlson.co.uk postal: 10 – 13 Market Place, Kingston Upon Thames, Surrey, KT1 1JZ

Väggspotlight Winston

Art.nr 36-6759-1 Modell WG-481-WH
36-6759-2 WG-481-BK

SVENSKA

Läs igenom hela bruksanvisningen före användning och spara
den sedan för framtidabruk. Vireserverar oss förev. text- och
bildfel samt ändringar av tekniskadata. Vidtekniska problem
eller andra frågor, kontakta vår kundtjänst.

Säkerhet

• Produkten får endast installeras av behörig elektriker.

• Produkten är avsedd för fast installation påvägg.

Installation

Varning! Föreinstallation, bryt ström­men iden ledning du ska ansluta till,
antingen med huvudströmbrytaren el­ler genom att ta bort/slå av säkringen
ielcentralen.

1. Skruva loss
väggfästet från
spotlighten, dra
inkommande
ledning genom
gummiisoleringen
iväggfästet
och skruva upp
väggfästet på
väggen. Använd
för underlaget
lämplig fästmetod
och försäkra
dig om att
inga el- eller
vattenledningar
finns iväggen där
du borrar/skruvar.

2. Anslut inkommande
ledning till kopplings­plinten och skruva
sedan fast spotlighten
på väggfästet.

3. Montera önskad ljus­källa. 1×GU10, max
35 W (säljsseparat).

Avfallshantering

Denna symbol innebär att produkten inte får
kastas tillsammans med annat hushållsavfall.
Dettagäller inom hela EU. Föratt förebygga
eventuell skada på miljö och hälsa, orsakad
av felaktig avfallshantering,ska produkten
lämnas till återvinning så att materialet kan tas
omhand på ettansvarsfulltsätt. Närdu lämnar
produkten till återvinning, använd dig av de
returhanteringssystem som finns där du befinner
dig eller kontakta inköpsstället. Dekan se till
att produkten tas om hand på ettför miljön
tillfredställandesätt.

Specifikationer

Nätanslutning 220–240 V AC, 50 Hz
Ljuskälla 1×GU10, max 35 W (säljs separat)
Kapslingsklass IP44
Mått Höjd 9 cm, Ø 11,5 cm

Ver. 20170524

SVERIGE • KUNDTJÄNST
tel: [phone] fax: [phone] e-post: [email protected] internet: www.clasohlson.se brev: Clas Ohlson AB, 793 85 INSJÖN

Veggspotlight Winston

Art.nr. 36-6759-1 Modell WG-481-WH
36-6759-2 WG-481-BK

NORSK

Les gjennom hele bruksanvisningen før bruk og ta vare på den
for senere bruk. Vi tar forbehold om ev. tekst- og bildefeil samt
endringer av tekniske data. Ved tekniske problem eller andre
spørsmål, kontakt vårt kundesenter.

Sikkerhet

• Produktet må kun installeres av registrert installasjons­virksomhet.

• Produktet er beregnet for fast installasjon på vegg.

Installasjon

Advarsel! Før installasjon,
bryt strømmen i den ledning
du skal tilkoble, enten med
hovedstrømbryteren eller ved å skru
av/ta ut sikringen i sikringsskapet.

1. Skru løs
veggfestet fra
spotlighten, trekk
innkommende
ledning gjennom
gummiisoleringen i
veggfestet og skru
opp veggfestet på
veggen. Benytt
egnet festemetode
for underlaget
der lampen
skal monteres
og forsikre deg
om at det ikke
finnes strøm- eller
vannledninger i
veggen der du
borer/skrur.

2. Tilkoble innkommende
ledning til koblings­splinten og skru
deretter lampen fast
iveggfestet.

3. Monter ønsket lyskilde.
1×GU 10, maks
35W (selges separat).

Avfallshåndtering

Dette symbol innebærer at produktet ikke må
kastes sammen med øvrig husholdningsavfall.
Dette gjelder innen hele EØS. For å forebygge
eventuell skade på miljø og helse, forårsaket
av feilaktig avfallshåndtering skal produktet
leveres til gjenvinning så materialet kan tas
hånd om på en ansvarsfull måte. Når du
leverer produktet til gjenvinning, benytt deg av
de returhåndteringssystemer som finnes der
du befinner deg eller kontakt innkjøpsstedet.
Desørger for at produktet tas hånd om, på
enfor miljøets skyld tilfredsstillende måte.

Spesifikasjoner

Nettikobling 220–240 V AC, 50 Hz
Lyskilde 1×GU 10, maks 35 W (selges separat)
Kapslingsklasse IP44
Mål Høyde 9 cm, Ø 11,5 cm

Ver. 20170524

NORGE • KUNDESENTER
tel: [phone] fax: [phone] e-post: [email protected] internett: www.clasohlson.no post: Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Seinäkohdevalaisin Winston

Tuotenro 36-6759-1 Malli WG-481-WH
36-6759-2 WG-481-BK

SUOMI

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se
tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen
muutoksiin. Emmevastaa mahdollisista teksti- ja kuvavirheistä.
Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään
tai asiakaspalveluun.

Turvallisuus

• Laitteen saa asentaa ainoastaan valtuutettu sähköasentaja.

• Tuote on tarkoitettu kiinteään asennukseen seinään.

Asennus

Varoitus! Sammuta liitettävän johdon
virta ennen asentamista sammut­tamalla se joko päävirtakytkimestä tai
irrottamalla sulake sähkökaapista.

1. Ruuvaa
seinäkiinnike
irti kohde­valaisimesta,
vedä sisään
tuleva johto
seinäkiinnikkeen
kumieristeen
läpi ja ruuvaa
seinäkiinnike
seinään.
Käytäseinä­materiaalille
sopivaa
kiinnitystapaa.
Varmista,
että poraus-/
ruuvauskohdassa
ei ole sähkö- tai
vesijohtoja.

2. Liitä sisään tuleva johto
kytkentäalustaan ja
ruuvaa kohdevalaisin
seinäkiinnikkeeseen.

3. Asenna halua­masi lamppu. 1kpl
GU10,enint. 35W
(myydään erikseen).

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa
hävittää kotitalousjätteen seassa. Tämäkoskee
koko EU-aluetta. Virheellisestä hävittämisestä
johtuvien mahdollisten ympäristö- ja terveys­haittojen ehkäisemiseksi tuote tulee viedä
kierrätettäväksi, jotta materiaali voidaan käsitellä
vastuullisella tavalla. Kierrätä tuote käyttämällä
paikallisia kierrätysjärjestelmiä tai ota yhteys
ostopaikkaan. Ostopaikassa tuote kierrätetään
vastuullisella tavalla.

Tekniset tiedot

Verkkovirtaliitäntä 220–240 V AC, 50 Hz
Lamppu 1 kpl GU10, enintään 35 W

(myydään erikseen)

Kotelointiluokka IP44
Mitat Korkeus 9 cm, Ø 11,5cm

Ver. 20170524

SUOMI • ASIAKASPALVELU

puh: 020 111 2222 sähköposti: [email protected] kotisivu: www.clasohlson.fi osoite: Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

Wandspot Winston

Art.nr 36-6759-1 Modell WG-481-WH
36-6759-2 WG-481-BK

DEUTSCH

Vor Inbetriebnahme dieBedienungsanleitung vollständig
durchlesen und für künftigen Gebrauch aufbewahren.
Irrtümer,Abweichungen und Änderungen behalten wir unsvor.
Beitechnischen Problemen oder anderen Fragen freut sich
unser Kundenservice über eine Kontaktaufnahme.

Sicherheitshinweise

• Montage nur durch qualifiziertes Fachpersonal.

• DasProdukt ist zur Festinstallation vorgesehen.

Installation

Warnung! VorderInstallation den
Strom derLeitung abstellen, anwelcher
dieBeleuchtung angeschlossen
werden soll (entweder am
Hauptschalter des Sicherungskastens
oder indem dieSicherung entfernt/
abgeschaltet wird).

1. DieWandhalterung
vom Spot
abschrauben,
diezuführende
Leitung durch
dieGummiisolierung
derWandhalterung
führen und diese
anderWand
festschrauben.
Einefür dieWand
geeignete
Befestigungs­methode wählen
und sicherstellen,
dass sich dort, wo
gebohrt/geschraubt
wird, keine Wasser­oder Stromleitungen
in derWand
befinden.

2. Daszuführende Kabel
andieLüsterklemme
anschließen und
den Spot dann
anderWandhalterung
festschrauben.

3. Dasgewünschte
Leuchtmittel
einschrauben.
1×GU10,max. 35W
(separat erhältlich).

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass dasProdukt
nicht gemeinsam mit demHaushaltsabfall
entsorgt werdendarf. Diesgilt in dergesamten
EU. Ummöglichen Schäden für dieUmwelt
und Gesundheit vorzubeugen, diedurch
fehlerhafte Abfallentsorgung verursacht
werden, dieses Produkt zum verantwortlichen
Recycling geben, um dienachhaltige
Wiederverwertung von stofflichen Ressourcen
zu fördern. BeiderAbgabe des Produktes
bitte dievorhandenen Recycling- und
Sammelstationen benutzen oder den Händler
kontaktieren. Dieser kann dasProdukt auf eine
umweltfreundliche Weise recyceln.

Technische Daten

Betriebsspannung 220–240 V AC, 50 Hz
Leuchtmittel 1×GU10,max. 35W (separat erhältlich)
Schutzart IP44
Abmessungen Höhe 9 cm, Ø 11,5cm

Ver. 20170524

DEUTSCHLAND • KUNDENSERVICE
Hotline: [phone] E-Mail: [email protected] Homepage: www.clasohlson.de Postanschrift: Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg
