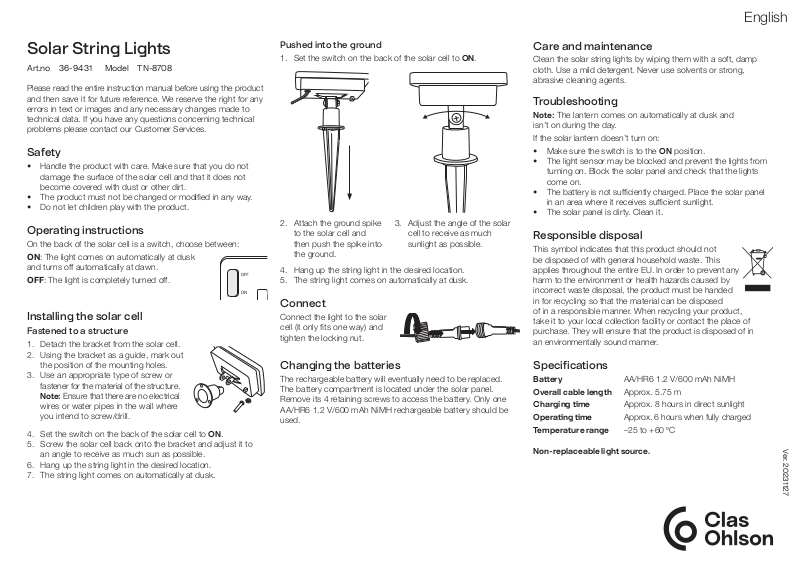

NORTHLIGHT TN-8708 User manual

English

Solar String Lights

Art.no 36-9431 Model TN-8708

Please read theentire instruction manual before using theproduct
and then save it for future reference. We reserve theright for any
errors in text or images and any necessary changes made to
technical data. If you have any questions concerning technical
problems please contact our Customer Services.

Safety

• Handle theproduct with care. Make sure that you do not
damage thesurface of thesolar cell and that it does not
become covered with dust or other dirt.

• The product must not be changed or modified in any way.

• Do not let children play with theproduct.

Operating instructions

On theback of thesolar cell is aswitch, choose between:
ON: The light comes on automatically at dusk

and turns off automatically at dawn.
OFF: The light is completely turned off.

Installing thesolarcell

Fastened to astructure

1. Detach thebracket from thesolarcell.

2. Using thebracket as aguide, mark out
theposition of themountingholes.

3. Use anappropriate type of screw or
fastener for thematerial of thestructure.
Note: Ensure that there are no electrical
wires or water pipes in thewall where
you intend to screw/drill.

4. Set theswitch on theback of thesolar cell to ON.

5. Screw thesolar cell back onto thebracket and adjust it to
anangle to receive as much sun as possible.

6. Hang up thestring light in thedesired location.

7. Thestring light comes on automatically atdusk.

Pushed into theground

1. Set theswitch on theback of thesolar cell to ON.

2. Attach theground spike
to thesolar cell and
then push thespike into
theground.

4. Hang up thestring light in thedesired location.

5. Thestring light comes on automatically atdusk.

3. Adjust theangle of thesolar
cell to receive as much
sunlight as possible.

Connect

Connect the light to the solar
cell (it only fits one way) and
tighten the locking nut.

Changing thebatteries

Therechargeable battery will eventually need to be replaced.
Thebattery compartment is located under thesolar panel.
Remove its 4 retaining screws to access thebattery. Only one
AA/HR6 1.2 V/600 mAh NiMH rechargeable battery should be
used.

Care and maintenance

Clean thesolar string lights by wiping them with asoft, damp
cloth. Use amild detergent. Never use solvents or strong,
abrasive cleaning agents.

Troubleshooting

Note: The lantern comes on automatically at dusk and
isn’t on during the day.

If the solar lantern doesn’t turn on:

• Make sure theswitch is to theON position.

• Thelight sensor may be blocked and prevent thelights from
turning on. Block thesolar panel and check that thelights
come on.

• Thebattery is not sufficiently charged. Place thesolar panel
in anarea where it receives sufficient sunlight.

• Thesolar panel is dirty. Clean it.

Responsible disposal

This symbol indicates that this product should not
be disposed of with general household waste. This
applies throughout theentire EU. In order to prevent any
harm to theenvironment or health hazards caused by
incorrect waste disposal, theproduct must be handed
in for recycling so that thematerial can be disposed
of in aresponsible manner. When recycling your product,
take it to your local collection facility or contact theplace of
purchase. They will ensure that theproduct is disposed of in
anenvironmentally sound manner.

Specifications

Baery AA/HR6 1.2 V/600 mAh NiMH
Overall cable length Approx. 5.75 m
Charging me Approx. 8 hours in direct sunlight
Operang me Approx. 6 hours when fully charged
Temperature range –25 to +60 ºC

Non-replaceable light source.

Ver. 20231127

Svenska

Solcellsslinga

Art.nr 36-9431 Modell TN-8708

Läs igenom hela bruksanvisningen före användning och spara
den sedan för framtida bruk. Vi reserverar oss för ev. text- och
bildfel samt ändringar av tekniska data. Vid tekniska problem eller
andra frågor, kontakta vår kundtjänst.

Säkerhet

• Hantera produkten varsamt, se till att inte solcellens yta
skadas, täcks av damm eller påverkas negativt av andra
föroreningar.

• Produkten får inte ändras eller modifieras på någotsätt.

• Låt inte barn leka med produkten.

Användning

På baksidan av solcellen finns enströmbrytare, välj mellan:

ON: Ljusslingan slår PÅ vid skymning och
AV vid gryning.

OFF: Ljusslingan är helt avstängd.

Placering/montering av solcell

Fast monterad påt.ex. vägg

1. Lossa fästet från solcellen.

2. Använd fästet som mall och märk ut var
på väggen solcellen ska fästas.

3. Använd för underlaget lämplig
fästmetod och skruva upp fästet på
väggen. Obs! Försäkra dig om att inga
el- eller vattenledningar finns iväggen
där duev. borrar.

4. Ställ strömbrytaren på solcellens baksida iläge ON.

5. Skruva tillbaka solcellen på fästet och justera den till lämplig
vinkel enligt föregående avsnitt.

6. Häng upp ljusslingan på önskadplats.

7. Ljusslingan tänds automatiskt vid skymning.

Imarken

1. Ställ strömbrytaren på solcellens baksida iläge ON.

2. Tryck fast markspjutet
isolcellens fäste
och tryck ner spjutet
imarken.

4. Häng upp ljusslingan på önskadplats.

5. Ljusslingan tänds automatiskt vid skymning.

3. Justera solcellen till lämplig
vinkel så att den på bästa sätt
kan tillgodogöra sig solljuset.

Anslut

Anslut belysningen till
solcellen (den passar bara på
ett sätt) och dra åt låsmuttern.

Byte av batteri

Vid behov måste det laddbara batteriet bytas ut. Batterifacket
finns under solcellen, ta bort de 4 skruvarna på undersidan för att
komma åt batteriet. Endast laddbart batteri, AA/HR6 1,2 V/600
mAh NiMH får användas.

Skötsel och underhåll

Torka av solcellsslingan med enlätt fuktad, mjuk trasa.
Använd ettmilt rengöringsmedel, aldrig lösningsmedel
eller starka, slipande rengöringsmedel.

Felsökning

Obs! Solcellsslingan tänds automatiskt vid skymning och
lyser inte på dagen.

Solcellsslingan lyser inte:

• Kontrollera att strömbrytaren är iläge ON.

• Ljussensorn kanske förhindrar att ljusslingan tänds.
Håll för solcellen, då ska belysningen tändas.

• Batteriet är dåligt laddat, placera solcellen så att den blir
belyst av solen.

• Solcellen är smutsig, rengör den.

Avfallshantering

Denna symbol innebär att produkten inte får kastas
tillsammans med annat hushållsavfall. Detta gäller inom
hela EU. För att förebygga eventuell skada på miljö och
hälsa, orsakad av felaktig avfallshantering,ska produkten
lämnas till återvinning så att materialet kan tas omhand
på ettansvarsfullt sätt. När du lämnar produkten till återvinning,
använd dig av de returhanteringssystem som finns där du befin­ner dig eller kontakta inköpsstället. De kan se till att produkten
tas om hand på ettför miljön tillfredställande sätt.

Specifikationer

Baeri AA/HR6 1,2 V/600 mAh NiMH
Total kabellängd ca 5,75 m
Laddd ca 8 timmar idirekt solsken
Lysd ca 6 timmar vid fulladdat batteri
Temperaturområde –25 till +60 ºC

Ljuskällan är inte utbytbar.

Ver. 20231127

Sverige • kundtjänst, tel. [phone] e-post: [email protected]
internet: www.clasohlson.se brev: Clas Ohlson AB, 793 85 Insjön

Norsk

Lysslynge med solcellelading

Art.nr. 36-9431 Modell TN-8708

Les brukerveiledningen grundig før produktet tas i bruk, og ta vare
på den for framtidig bruk. Vi reserverer oss mot eventuelle feil i tekst
og bilder, samt endringer av tekniske data. Ved tekniske problemer
eller spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

• Produktet må behandles varsomt, pass på at ikke solcellens
overflate blir skadet, dekkes med støv ellerpåvirkes negativt.

• Produktet må ikke demonteres eller modifiseres på noen måte.

• La ikke barn leke med produktet.

Bruk

På baksiden av solcellen er det en bryter, velg mellom:

ON: Lysslyngen slår PÅ ved skumring og
AV ved daggry.

OFF: Lysslyngen er helt avslått.

Plassering og montering av solcelle

Festesf.eks. på envegg

1. Løsne festet fra solcellen.

2. Bruk festet som mal og merk hvor på
veggen hullene skalbores.

3. Bruk velegnet festemetode og skru
den opp på veggen. Obs!Forsikre deg
om at det ikke er strømledninger eller
vannrør iveggkonstruksjonen derdu
skalbore.

4. Still strømbryteren, som sitter på baksiden, på ON.

5. Fest solcellene på festet og juster til passende vinkel som
beskrevet idet foregående avsnittet.

6. Heng opp lysslyngen på ønsketplass.

7. Lysslyngen tennes automatisk ved skumring.

På bakken

1. Still strømbryteren, som sitter på baksiden, på ON.

2. Fest markspydet til
festet på solcellen og
trykk det ned ibakken.

4. Heng opp lysslyngen på ønsketplass.

5. Lysslyngen tennes automatisk ved skumring.

3. Juster solcellepanelet sånn at
det får best mulig utnyttelse
av sollyset.

Tilkobling

Koble lampen til solcellen (den
passer bare på én måte) og
stram til låsemutteren.

Skifte av batteri

Det ladbare batteriet må skiftes fra tid til annen. Batteriholderen er
under solcellene. Fjern de 4 skruene på undersiden for å komme til
batteriet. Kun ladbart batteri, AA/HR6 1,2 V/600 mAh NiMH skal
brukes.

Stell og vedlikehold

Tørk av solslyngen med en lett fuktet, myk klut. Bruk et mildt
rengjøringsmiddel ved behov. Unngå å bruke løsemidler og
slipende rengjøringsmidler.

Feilsøking

Obs! Lampen tennes automatisk ved skumring og slukkes når det
lysner.

Solcelleslyngen lyser ikke:

• Kontroller at strømbryteren står på ON.

• Lyssensoren er kanskje en hindring for at lysslyngen ikke ten­nes. Hold for solcellene, da skal belysningen tennes.

• Batteriet er dårlig ladet. Plasser solcellene sånn at den blir
belyst av solen.

• Solcellene er skitne og må rengjøres.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen
med husholdningsavfallet. Dette gjelder i hele EØS­området. For å forebygge eventuelle skader på helse og
miljø, som følge av feil håndtering av avfall, skal produktet
leveres til gjenvinning, slik at materialet blir tatt hånd om
på en ansvarsfull måte. Benytt miljøstasjonene som er
der du befinner deg eller ta kontakt med forhandler. De kan se
til at produktet blir behandlet på en tilfredsstillende måte som
gagner miljøet.

Spesifikasjoner

Baeri AA/HR6 1,2 V/600 mAh NiMH
Total kabellengde ca. 5,75 m
Laded ca. 8 timer i direkte solskinn
Lysd ca. 6 timer (med nytt og fulladede batteri)
Temperaturområde –25 til +60 °C

Lyskilden kan ikke skies.

Ver. 20231127

Norge • kundesenter, tlf. 23 21 40 00 e-post: [email protected] 
internett: www.clasohlson.no post: Clas Ohlson AS, Postboks 485 Sentrum, 0105 Oslo

Suomi

Aurinkokennovalaisin

Tuotenro 36-9431 Malli TN-8708

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se
tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen
muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä.
Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys
siakaspalveluun.

Turvallisuus

• Käsittele tuotetta varoen. Varmista, että aurinkokennon
pinta ei vahingoitu ja että pinnalle ei kerry pölyä tai muita
epäpuhtauksia.

• Tuotetta ei saa purkaa tai muuttaa.

• Älä anna lasten leikkiä tuotteella.

Käyttö

Aurinkokennon takana on kytkin, valitse:

ON: Valoketju SYTTYY illan hämärtyessä ja
SAMMUU aamunkoitteessa.

OFF: Valoketju on pois päältä.

Aurinkokennon sijoittaminen/asentaminen

Kiinteä asennusesim. seinälle

1. Irrota kiinnike aurinkokennosta.

2. Käytä kiinnikettä mallina ja merkitse
seinään aurinkokennon kiinnityskohta.

3. Käytä alustaan sopivaa kiinnitystapaa ja
kiinnitä kiinnike seinälle. Huom.! Varmista
että poraus-/ruuvauskohdassa ei ole
sähkö- tai vesijohtoja.

4. Aseta aurinkokennon takana oleva
virtakytkin asentoon ON.

5. Ruuvaa aurinkokenno takaisin kiinnikkeeseen ja säädä se
sopivaan kulmaan edellisen kappaleen ohjeiden mukaisesti.

6. Ripusta valoketju sopivaan paikkaan.

7. Valoketju syttyy automaattisesti illan hämärtyessä.

Maahan

1. Aseta aurinkokennon takana oleva virtakytkin asentoon ON.

2. Paina maapiikki
kiinni aurinkokennon

kiinnikkeeseen ja paina
maapiikki maahan.

4. Ripusta valoketju sopivaan paikkaan.

5. Valoketju syttyy automaattisesti illan hämärtyessä.

3. Säädä aurinkokenno
sopivaan kulmaan, jotta siihen
kohdistuu mahdollisimman
paljon auringonvaloa.

Yhdistä

Kytke valo aurinkokennoon (se
sopii vain yhteen suuntaan) ja
kiristä lukitusmutteri.

Akun vaihto

Akku tulee tarvittaessa vaihtaa uuteen. Akkulokero on
aurinkokennon alla. Avaa akkulokero avaamalla neljä ruuvia.
Käytä ainoastaan akkua AA/HR6 1,2 V/600 mAh NiMH.

Huolto ja ylläpito

Pyyhi valaisinketju kevyesti kostutetulla pehmeällä liinalla.
Käytä mietoa puhdistusainetta. Älä käytä vahvoja, hankaavia
puhdistusaineita tai liuotinaineita.

Vianetsintä

Huom.! Aurinkokennovalaisin syttyy automaattisesti illalla, eikä se
valaise päivällä.

Jos aurinkokennovalaisin ei valaise:

• Varmista, että virtakytkin on asennossa ON.

• Hämäräkytkin saattaa estää valaisinta syttymästä.
Peitä aurinkokenno, jolloin valaisimen pitäisi syttyä.

• Akussa ei ole riittävästä varausta. Aseta aurinkokenno
sellaiseen paikkaan, johon aurinko pääsee paistamaan.

• Aurinkokenno on likainen. Puhdista aurinkokenno.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää
kotitalousjätteen seassa. Tämä koskee koko EU-aluetta.
Virheellisestä kierrättämisestä johtuvien mahdollisten
ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee
viedä kierrätettäväksi, jotta materiaali voidaan käsitellä
vastuullisella tavalla. Kierrätä tuote käyttämällä
paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan.
Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Akku AA/HR6 1,2 V/600 mAh NiMH
Johdon

kokonaispituus Noin 5,75 m
Latausaika Noin 8 tuntia suorassa auringonpaisteessa
Valaisuaika Noin 6 tuntia täyteen ladatuilla akuilla
Lämpöla-alue −25 … +60 °C

Lamppua ei voi vaihtaa.

Ver. 20231127

Suomi • asiakaspalvelu puh. 020 111 2222 sähköposti: [email protected] 
kotisivu: www.clasohlson.fi osoite: Clas Ohlson Oy, Kaivokatu 10 B, 00100 Helsinki
