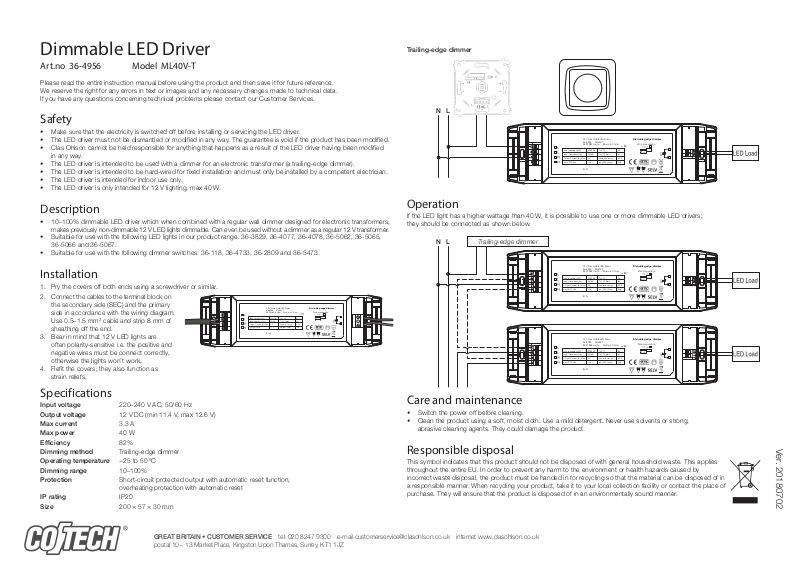

NORTHLIGHT ML40V-T User manual

Dimmable LED Driver

Art.no 36-4956 Model ML40V-T

Please read theentire instruction manual before using theproduct and then save it for future reference.
We reserve theright for any errors in text or images and any necessary changes made to technical data.
If you have any questions concerning technical problems please contact our Customer Services.

Safety

• Make sure that theelectricity is switched off before installing or servicing theLED driver.

• TheLED driver must not be dismantled or modified in any way. Theguarantee is void if theproduct has been modified.

• Clas Ohlson cannot be held responsible for anything that happens as aresult of theLED driver having been modified
in any way.

• TheLED driver is intended to be used with adimmer for anelectronic transformer (atrailing-edge dimmer).

• The LED driver is intended to be hard-wired for fixed installation and must only be installed by a competent electrician.

• TheLED driver is intended for indoor use only.

• TheLED driver is only intended for 12V lighting, max 40W.

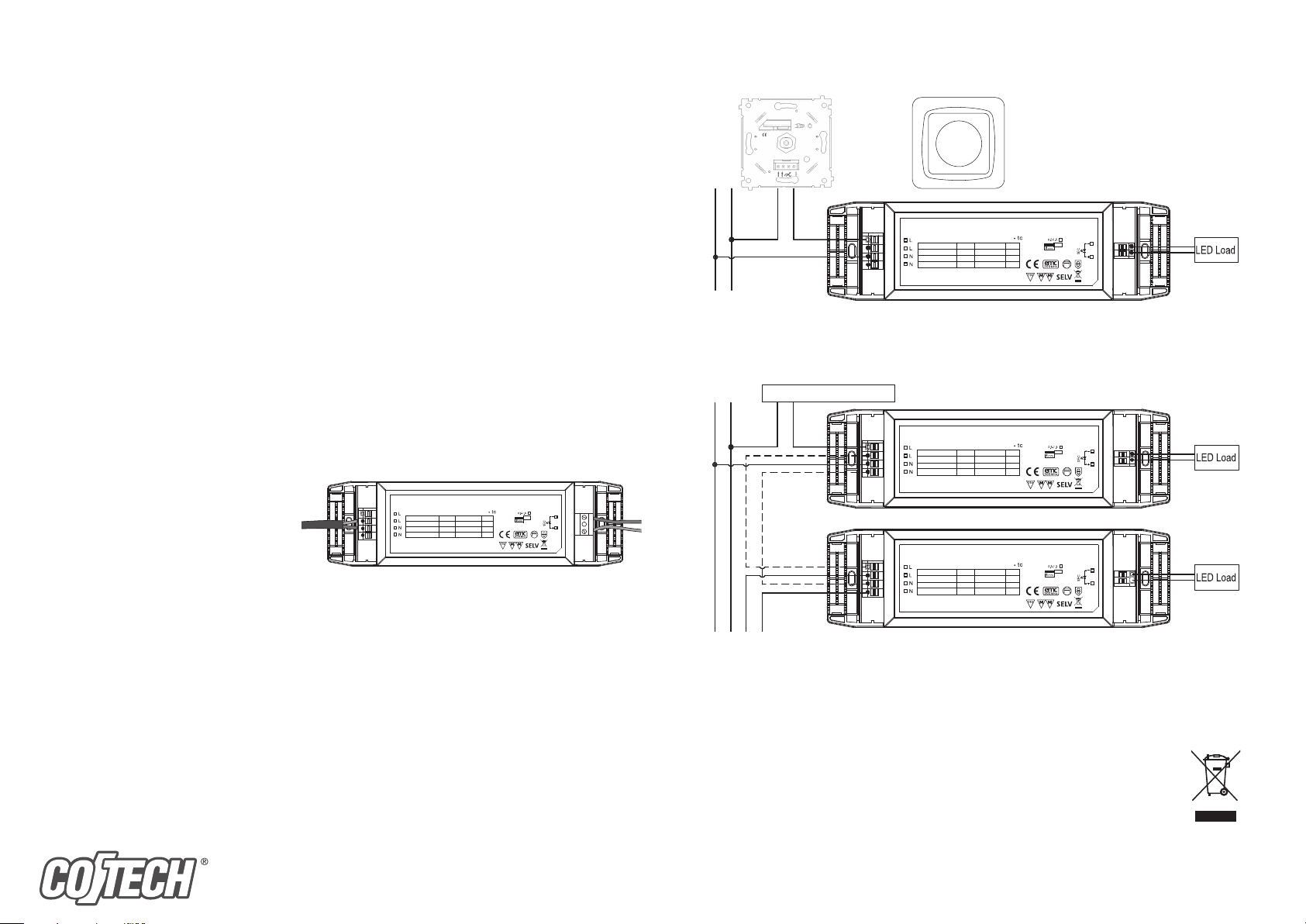

Trailing-edge dimmer

N L

Input Voltage (VAC)

Input Frequenzy (Hz)

Output Current (A) Max.

Uo (VDC) Min.

12 V Dimmable LED Driver
36-4956 ML40V-T
SE-79385 Insjön Made in China

220-240

Ta (°C)

50/60

Tc (°C) Max.

3.3

Power factor (λ)

11.4

Uo (VDC) Max.

B/N:

50

85

> 0.9

12.6

Fits trailing edge dimmer

Wire preparation

Description

• 10–100% dimmable LED driver which when combined with aregular wall dimmer designed for electronic transformers,
makes previously non-dimmable 12 V LED lights dimmable. Can even be used without adimmer as aregular 12 V transformer.

• Suitable for use with thefollowing LED lights in our product range: 36-3829, 36-4077, 36-4078, 36-5062, 36-5065,
36-5066 and 36-5067.

• Suitable for use with thefollowing dimmer switches: 36-118, 36-4733, 36-2809 and 36-5473.

Installation

1. Pry thecovers off both ends using ascrewdriver or similar.

2. Connect thecables to theterminal block on
thesecondary side (SEC) and theprimary
side in accordance with thewiring diagram.
Use 0.5–1.5mm² cable and strip 8mm of
sheathing off theend.

3. Bear in mind that 12 V LED lights are

Input Voltage (VAC)

Input Frequenzy (Hz)

Output Current (A) Max.

Uo (VDC) Min.

12 V Dimmable LED Driver
36-4956 ML40V-T
SE-79385 Insjön Made in China

220-240

Ta (°C)

50/60

Tc (°C) Max.

3.3

Power factor (λ)

11.4

Uo (VDC) Max.

B/N:

50

85

> 0.9

12.6

Fits trailing edge dimmer

Wire preparation

often polarity-sensitive i.e. the positive and
negative wires must be connect correctly,
otherwise the lights won’t work.

4. Refit thecovers; they also function as
strain reliefs.

Specifications

Input voltage 220–240 V AC, 50/60 Hz
Output voltage 12V DC (min 11.4 V, max 12.6 V)
Max current 3.3A
Max power 40W
Efficiency 82%
Dimming method Trailing-edge dimmer
Operating temperature −25 to 50 ºC
Dimming range 10–100%
Protection Short-circuit protected output with automatic reset function,

overheating protection with automatic reset

IP rating IP20
Size 200×57×30mm

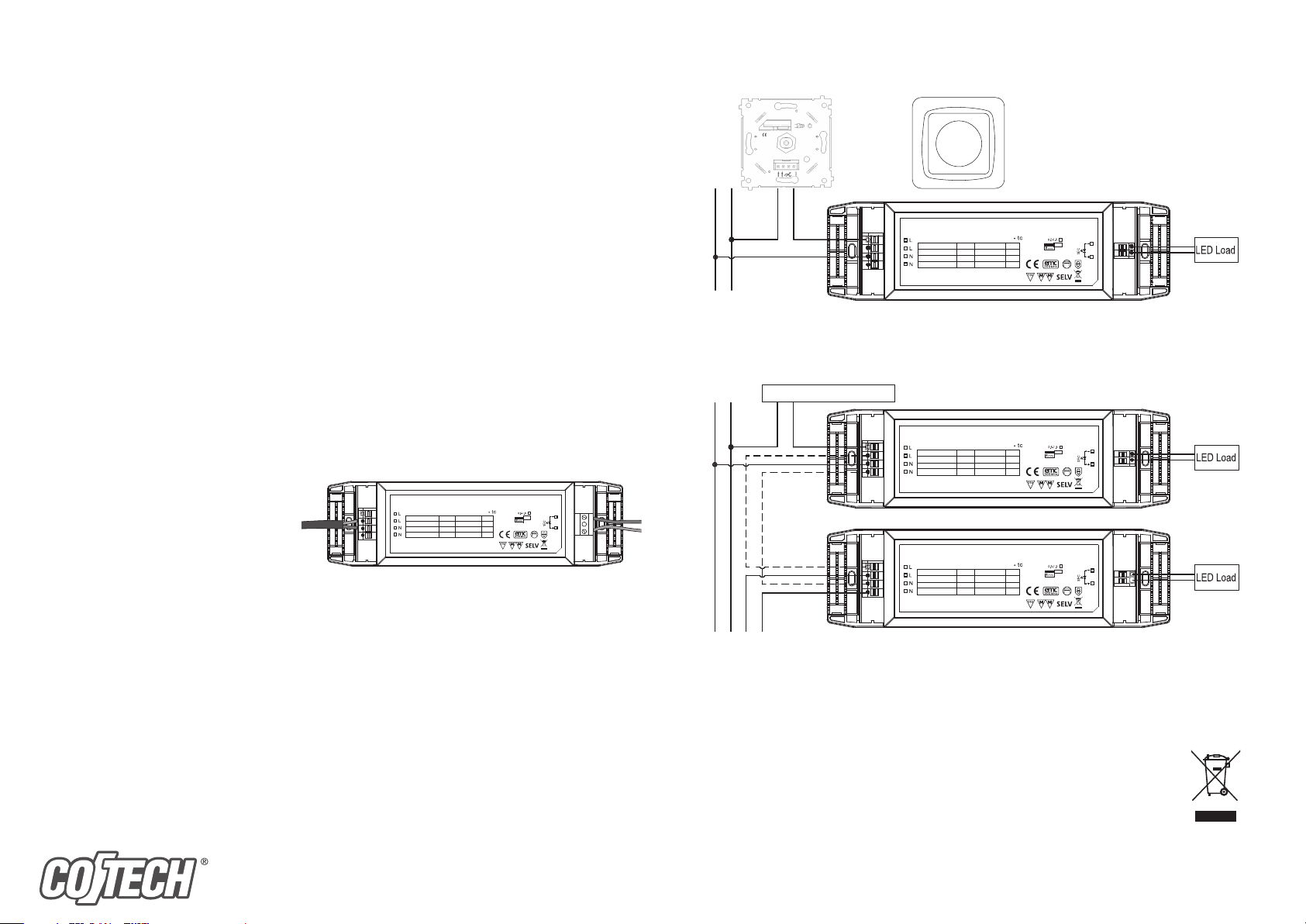

Operation

If theLED light has ahigher wattage than 40W, it is possible to use one or more dimmable LED drivers;
they should be connected as shown below.

N L

Trailing-edge dimmer

Input Voltage (VAC)

Input Frequenzy (Hz)

Output Current (A) Max.

Uo (VDC) Min.

Input Voltage (VAC)

Input Frequenzy (Hz)

Output Current (A) Max.

Uo (VDC) Min.

12 V Dimmable LED Driver
36-4956 ML40V-T
SE-79385 Insjön Made in China

220-240

Ta (°C)

50/60

Tc (°C) Max.

3.3

Power factor (λ)

11.4

Uo (VDC) Max.

B/N:

12 V Dimmable LED Driver
36-4956 ML40V-T
SE-79385 Insjön Made in China

220-240

Ta (°C)

50/60

Tc (°C) Max.

3.3

Power factor (λ)

11.4

Uo (VDC) Max.

B/N:

50

85

> 0.9

12.6

50

85

> 0.9

12.6

Fits trailing edge dimmer

Wire preparation

Fits trailing edge dimmer

Wire preparation

Care and maintenance

• Switch thepower off before cleaning.

• Clean theproduct using asoft, moist cloth. Use amild detergent. Never use solvents or strong,
abrasive cleaning agents. They could damage theproduct.

Responsible disposal

This symbol indicates that this product should not be disposed of with general household waste. This applies
throughout theentire EU. In order to prevent any harm to theenvironment or health hazards caused by
incorrect waste disposal, theproduct must be handed in for recycling so that thematerial can be disposed of in
aresponsible manner. When recycling your product, take it to your local collection facility or contact theplace of
purchase. They will ensure that theproduct is disposed of in anenvironmentally sound manner.

Ver. 20180702

GREAT BRITAIN • CUSTOMER SERVICE tel. [phone] e-mail [email protected] internet www.clasohlson.co.uk
postal 10 – 13 Market Place, Kingston Upon Thames, Surrey, KT1 1JZ

Dimringsbar LED-driver

Art.nr 36-4956 Modell ML40V-T

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vid tekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhet

• Kontrollera att strömmen är avstängd innan montering eller service av LED-drivern.

• LED-drivern får inte demonteras eller modifieras på något sätt. Garantin gäller inte om den har modifierats.

• Clas Ohlson kan inte ställas till svars för något som är resultatet av någon form av modifiering av LED-drivern.

• LED-drivern är avsedd för att användas med en dimmer för elektronisk transformator , en s.k. trailing-edge dimmer
(bakkantsdimmer).

• LED-drivern är avsedd för fast montering. Och skall installeras av behörig elektriker.

• LED-drivern är endast avsedd för inomhusbruk.

• LED-drivern är endast avsedd för 12 V-belysning, max 40 W.

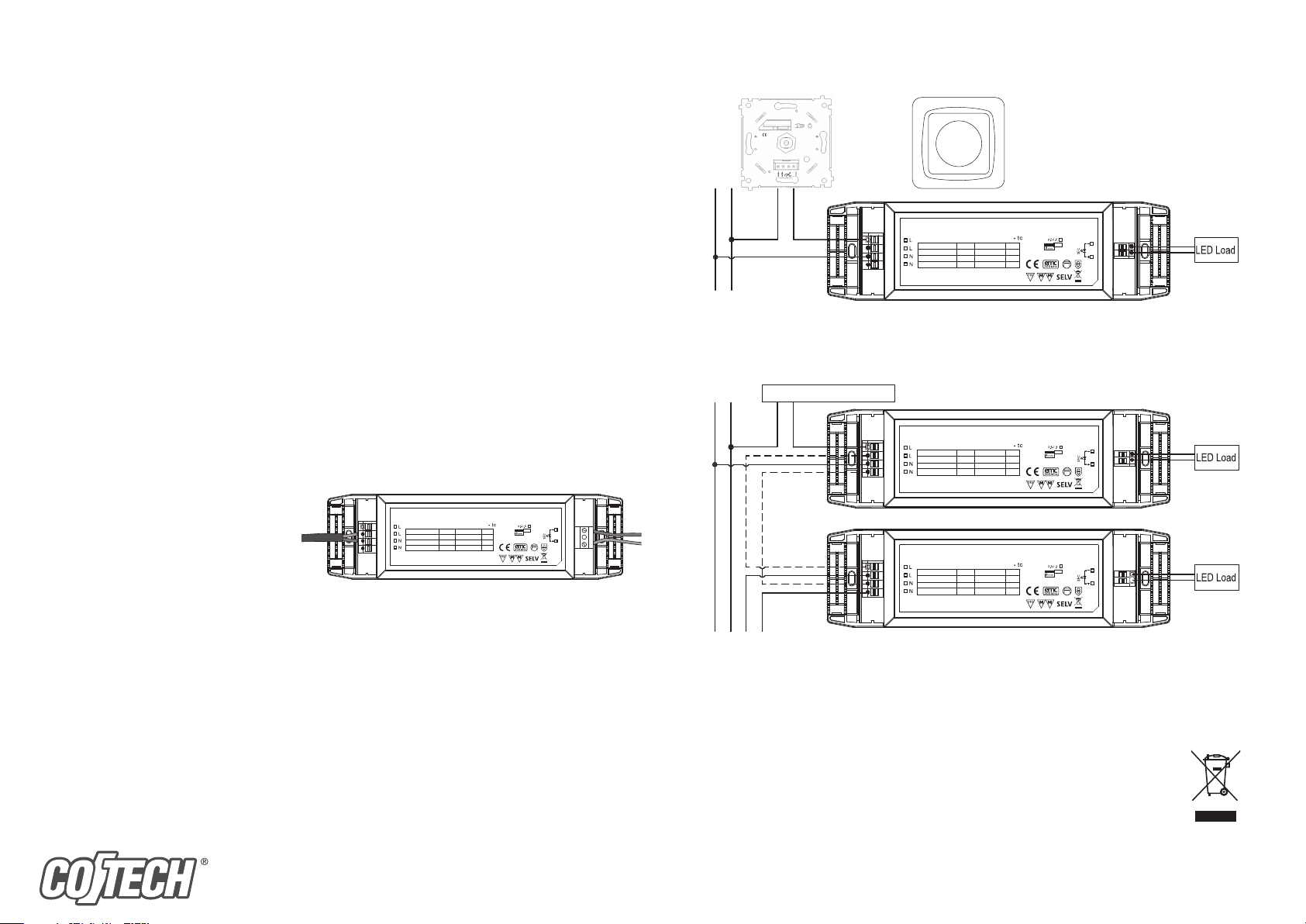

Trailing-edge dimmer (bakkantsdimmer)

N L

Input Voltage (VAC)

Input Frequenzy (Hz)

Output Current (A) Max.

Uo (VDC) Min.

12 V Dimmable LED Driver
36-4956 ML40V-T
SE-79385 Insjön Made in China

220-240

Ta (°C)

50/60

Tc (°C) Max.

3.3

Power factor (λ)

11.4

Uo (VDC) Max.

B/N:

50

85

> 0.9

12.6

Fits trailing edge dimmer

Wire preparation

Beskrivning

• Dimringsbar LED-driver 10–100 %.

• LED-driver som tillsammans med en vanlig väggmonterad dimmer för elektronisk transformator gör din icke
dimringsbara 12 V LED-belysning dimringsbar. Kan även användas utan dimmer som en vanlig 12 V-transformator.

• Passar t.ex. våra LED-belysningar: 36-3829, 36-4077, 36-4078, 36-5062, 36-5065, 36-5066 och36-5067.

• Passar t.ex. våra dimrar: 36-118, 36-4733, 36-2809 och 36-5473.

Montering/installation

1. Peta upp kåporna i de båda ändarna med en mejsel eller liknande.

2. Anslut kablar till sekundär kopplingsplint
(SEC) och primär kopplingsplint enligt
kopplingsschema. Använd 0,5–1,5 mm²
kabel och skala av 8 mm.

3. Tänk på att 12 Volts LED-belysning ofta är
polaritets beroende. D.v.s. Plus och minus

Input Voltage (VAC)

Input Frequenzy (Hz)

Output Current (A) Max.

Uo (VDC) Min.

12 V Dimmable LED Driver
36-4956 ML40V-T
SE-79385 Insjön Made in China

220-240

Ta (°C)

50/60

Tc (°C) Max.

3.3

Power factor (λ)

11.4

Uo (VDC) Max.

B/N:

50

85

> 0.9

12.6

Fits trailing edge dimmer

Wire preparation

måste anslutas rätt, annars tänds inte
belysningen.

4. Tryck fast kåporna, de används som
dragavlastning.

Specifikationer

Inspänning 220–240 V AC, 50/60 Hz
Utspänning 12 V DC (min. 11,4 V DC/max 12,6 V DC)
Maxström 3,3 A
Maxeffekt 40 W
Verkningsgrad 82 %
Dimringsmetod Trailing-edge dimmer (bakkantsdimmer)
Användningstemperatur −25 till 50 ºC
Dimringsområde 10–100 %
Skydd Kortslutningsskyddad utgång med automatisk återställning,

överhettningsskydd med automatisk återställning

Kapsling IP20
Mått 200×57×30 mm

Användning

Om LED-belysningen har högre effekt än 40 W är det möjligt att använda en eller flera dimringsbara LED-drivers,
de ansluts enligt kopplingsschema nedan.

N L

Trailing-edge dimmer

Input Voltage (VAC)

Input Frequenzy (Hz)

Output Current (A) Max.

Uo (VDC) Min.

Input Voltage (VAC)

Input Frequenzy (Hz)

Output Current (A) Max.

Uo (VDC) Min.

12 V Dimmable LED Driver
36-4956 ML40V-T
SE-79385 Insjön Made in China

220-240

Ta (°C)

50/60

Tc (°C) Max.

3.3

Power factor (λ)

11.4

Uo (VDC) Max.

B/N:

12 V Dimmable LED Driver
36-4956 ML40V-T
SE-79385 Insjön Made in China

220-240

Ta (°C)

50/60

Tc (°C) Max.

3.3

Power factor (λ)

11.4

Uo (VDC) Max.

B/N:

50

85

> 0.9

12.6

50

85

> 0.9

12.6

Fits trailing edge dimmer

Wire preparation

Fits trailing edge dimmer

Wire preparation

Skötsel och underhåll

• Stäng av strömmen innan rengöring.

• Torka av produkten med en lätt fuktad, mjuk trasa. Använd ett milt rengöringsmedel,
aldrig lösningsmedel eller starka, slipande rengöringsmedel. Det kan skada produkten.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Detta gäller inom hela
EU. För att förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering, ska produkten
lämnas till återvinning så att materialet kan tas omhand på ettansvarsfullt sätt. När du lämnar produkten till
återvinning, använd dig av de returhanteringssystem som finns där du befinner dig eller kontakta inköpsstället.
De kan se till att produkten tas om hand på ettför miljön tillfredställande sätt.

Ver. 20180702

SVERIGE • KUNDTJÄNST tel [phone] fax [phone] e-post [email protected]
internet www.clasohlson.se brev Clas Ohlson AB, 793 85 INSJÖN

Dimbar LED-driver

Art.nr. 36-4956 Modell ML40V-T

Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst
og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.

Obs!

All fast installasjon skal foretas av registrert installasjonsvirksomhet.

Trailing-edge dimmer (bakkantsdimmer)

N L

Sikkerhet

• Forviss deg om at strømmen er frakoblet før du utfører noe på strømkretsen.

• Produktet må ikke demonteres eller endres på. Garantien opphører hvis produktet blir modifisert.

• Clas Ohlson kan ikke stilles til ansvar for noe som er resultat av modifisering på LED-driveren.

• LED-driveren er beregnet til bruk med en dimmer for elektronisk transformator, såkalt trailing-edge dimmer.

• LED-driveren er beregnet for fast montering, og må installeres av registrert installasjonsvirksomhet.

• Produktet er kun beregnet for innendørs bruk.

• Produktet er kun beregnet for 12 V-belysning, maks 40 W.

Beskrivelse

• Dimbar LED-driver, 10–100 %.

• LED-driver, som sammen med en vanlig veggmontert dimmer for elektronisk transformator, gjør din ikke-dimbare
12 V LED-belysning dimbar. Kan også brukes uten dimmer som en vanlig 12 V-transformator.

• Passer f.eks. våre LED-belysninger: 36-3829, 36-4077, 36-4078, 36-5062, 36-5065, 36-5066 og 36-5067.

• Passer f.eks. våre dimmere: 36-118, 36-4733, 36-2809 og 36-5473.

Montering og installasjon

1. Ta av dekslene i begge ender med en skrutrekker eller liknende.

2. Følg koblingsskjemaet. Bruk 0,5–1,5 mm²
kabel og avisoler 8 mm i endene.

3. Husk at 12 Volts LED-belysning ofte er
polaritetsavhengig, dvs. pluss og minus må
kobles riktig. Hvis ikke vil ikke belysningen
fungere.

Input Voltage (VAC)

Input Frequenzy (Hz)

Output Current (A) Max.

Uo (VDC) Min.

12 V Dimmable LED Driver
36-4956 ML40V-T
SE-79385 Insjön Made in China

220-240

Ta (°C)

50/60

Tc (°C) Max.

3.3

Power factor (λ)

11.4

Uo (VDC) Max.

B/N:

50

85

> 0.9

12.6

Fits trailing edge dimmer

Wire preparation

4. Fest dekslene igjen. De brukes som
strekkavlastning.

Spesifikasjoner

Primær 220–240 V AC, 50/60 Hz
Utspenning 12 V DC (min. 11,4 V DC / maks 12,6 V DC)
Maks strøm 3,3 A
Makseffekt 40 W
Virkningsgrad 82 %
Dimmemetode Trailing-edge dimmer
Brukertemperatur −25 til 50 ºC
Dimmeområde 10–100 %
Beskyttelse Kortslutningsbeskyttet utgang med automatisk tilbakestilling,

overopphetingsvern med automatisk tilbakestilling

Kapsling IP20
Mål 200×57×30 mm

Input Voltage (VAC)

Input Frequenzy (Hz)

Output Current (A) Max.

Uo (VDC) Min.

12 V Dimmable LED Driver
36-4956 ML40V-T
SE-79385 Insjön Made in China

220-240

Ta (°C)

50/60

Tc (°C) Max.

3.3

Power factor (λ)

11.4

Uo (VDC) Max.

B/N:

50

85

> 0.9

12.6

Fits trailing edge dimmer

Wire preparation

Bruk

Hvis LED-belysningen har større effekt enn 40 W er det mulig å bruke en eller flere dimbare LED-drivere.
Disse kobles som vist i koblingsskjemaet.

N L

Trailing-edge dimmer

Input Voltage (VAC)

Input Frequenzy (Hz)

Output Current (A) Max.

Uo (VDC) Min.

Input Voltage (VAC)

Input Frequenzy (Hz)

Output Current (A) Max.

Uo (VDC) Min.

12 V Dimmable LED Driver
36-4956 ML40V-T
SE-79385 Insjön Made in China

220-240

Ta (°C)

50/60

Tc (°C) Max.

3.3

Power factor (λ)

11.4

Uo (VDC) Max.

B/N:

12 V Dimmable LED Driver
36-4956 ML40V-T
SE-79385 Insjön Made in China

220-240

Ta (°C)

50/60

Tc (°C) Max.

3.3

Power factor (λ)

11.4

Uo (VDC) Max.

B/N:

50

85

> 0.9

12.6

50

85

> 0.9

12.6

Fits trailing edge dimmer

Wire preparation

Fits trailing edge dimmer

Wire preparation

Stell og vedlikehold

• Skru av strømmen før rengjøring.

• Rengjør produktet med en myk, lett fuktet klut. Bruk et mildt rengjøringsmiddel ved behov.
Unngå å bruke løsemidler og slipende rengjøringsmidler. Det kan skade produktet.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dette gjelder ihele
EØS-området. For åforebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall,
skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på enansvarsfull måte. Benytt
miljøstasjonene som er der du befinner deg eller ta kontakt med forhandler. De kan se til at produktet blir
behandlet på entilfredsstillende måte som gagner miljøet.

Ver. 20180702

NORGE • KUNDESENTER tel [phone] fax [phone] e-post [email protected] internett www.clasohlson.no
post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

Himmennettävä LED-draiveri

Tuotenro 36-4956 Malli ML40V-T

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen
muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys
myymälään tai asiakaspalveluun.

Turvallisuus

• Varmista ennen LED-draiverin asentamista ja huoltoa, että virta on sammutettu.

• LED-draiveria ei saa purkaa tai muuttaa. Takuu ei ole voimassa, jos laitetta on muokattu.

• Clas Ohlson ei vastaa LED-draiverin muokkaamisen aiheuttamista vahingoista.

• LED-draiveri sopii käytettäväksi elektronisen nk. trailing-edge dimmer -muuntajan kanssa.

• LED-draiveri asennetaan kiinteästi. Asennuksen saa suorittaa vain valtuutettu sähköasentaja.

• LED-draiveri on tarkoitettu vain sisäkäyttöön.

• LED-draiveri on tarkoitettu ainoastaan 12 V:n valaisimille, maks. 40 W.

Trailing-edge dimmer

N L

Input Voltage (VAC)

Input Frequenzy (Hz)

Output Current (A) Max.

Uo (VDC) Min.

12 V Dimmable LED Driver
36-4956 ML40V-T
SE-79385 Insjön Made in China

220-240

Ta (°C)

50/60

Tc (°C) Max.

3.3

Power factor (λ)

11.4

Uo (VDC) Max.

B/N:

50

85

> 0.9

12.6

Fits trailing edge dimmer

Wire preparation

Kuvaus

• Himmennettävä LED-draiveri 10–100 %.

• LED-draiverin ja tavallisen seinäasennetun elektronisen muuntajan himmentimen kanssa voit himmentää ei­himmennettäviä 12 V:n LED-valaisimia. Voidaan käyttää myös ilman himmennintä tavallisena 12 V:n muuntajana.

• Sopii esim. Clas Ohlsonin LED-valaisimiin: 36-3829, 36-4077, 36-4078, 36-5062, 36-5065, 36-5066 ja 36-5067.

• Sopii esim. Clas Ohlsonin himmentimiin: 36-118, 36-4733, 36-2809 ja 36-5473.

Asennus

1. Avaa päissä olevat kuvut esim. ruuvitaltalla.

2. Liitä johdot toisiorimaan (SEC) ja ensiörimaan
kytkentätaulukon mukaisesti.
Käytä 0,5–1,5 mm² johtoa ja kuori 8 mm.

3. Ota huomioon, että 12 voltin LED-valaisinten
napaisuus tulee asentaa oikein. Tämä
tarkoittaa että plus ja miinus tulee asentaa

Input Voltage (VAC)

Input Frequenzy (Hz)

Output Current (A) Max.

Uo (VDC) Min.

12 V Dimmable LED Driver
36-4956 ML40V-T
SE-79385 Insjön Made in China

220-240

Ta (°C)

50/60

Tc (°C) Max.

3.3

Power factor (λ)

11.4

Uo (VDC) Max.

B/N:

50

85

> 0.9

12.6

Fits trailing edge dimmer

Wire preparation

oikein, jotta valaisin toimii.

4. Paina kuvut kiinni. Ne toimivat
vedonpoistajina.

Tekniset tiedot

Tulojännite 220–240 V AC, 50/60 Hz
Lähtöjännite 12 V DC (vähintään 11,4 VDC / maks. 12,6 VDC)
Virta enintään 3,3 A
Teho enintään 40 W
Hyötysuhde 82 %
Himmennystapa Trailing-edge dimmer
Käyttölämpötila −25 ºC…50 ºC
Himmennysalue 10–100 %
Suojaus Oikosulkusuojattu lähtö automaattisella palautuksella,

ylikuumenemissuoja automaattisella palautuksella

Kotelointiluokka IP20
Mitat 200×57×30 mm

Käyttö

Jos LED-valaisimen teho on yli 40 W, voit käyttää yhtä tai useaa himmennettävää LED-draiveria.
Ne liitetään alla olevan kytkentätaulukon mukaisesti.

N L

Trailing-edge dimmer

Input Voltage (VAC)

Input Frequenzy (Hz)

Output Current (A) Max.

Uo (VDC) Min.

Input Voltage (VAC)

Input Frequenzy (Hz)

Output Current (A) Max.

Uo (VDC) Min.

12 V Dimmable LED Driver
36-4956 ML40V-T
SE-79385 Insjön Made in China

220-240

Ta (°C)

50/60

Tc (°C) Max.

3.3

Power factor (λ)

11.4

Uo (VDC) Max.

B/N:

12 V Dimmable LED Driver
36-4956 ML40V-T
SE-79385 Insjön Made in China

220-240

Ta (°C)

50/60

Tc (°C) Max.

3.3

Power factor (λ)

11.4

Uo (VDC) Max.

B/N:

50

85

> 0.9

12.6

50

85

> 0.9

12.6

Fits trailing edge dimmer

Wire preparation

Fits trailing edge dimmer

Wire preparation

Huolto ja puhdistaminen

• Sammuta virta ennen puhdistamista.

• Pyyhi laite kevyesti kostutetulla pehmeällä liinalla. Käytä mietoa puhdistusainetta.
Älä käytä vahvoja, hankaavia puhdistusaineita tai liuotinaineita. Ne voivat vahingoittaa laitetta.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohje koskee koko EU-aluetta.
Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee
viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia
kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Ver. 20180702

SUOMI • ASIAKASPALVELU puh. 020 111 2222 sähköposti asiakaspalvelu@clasohlson.fi kotisivu www.clasohlson.fi
osoite Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

Dimmbares LED-Vorschaltgerät

Art.Nr. 36-4956 Modell ML40V-T

Vor Inbetriebnahme dieBedienungsanleitung vollständig durchlesen und für künftigen Gebrauch aufbewahren.
Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen
freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheitshinweise

• Vor Montage oder Service des Vorschaltgerätes immer sicherstellen, dass dieLeitungen spannungsfrei sind.

• DasGerät nicht demontieren oder in anderer Weise verändern. DieGarantie erlischt, sobald dasGerät verändert wird.

• Clas Ohlson ist nicht für eventuelle Schäden haftbar, diewegen Veränderungen am Produkt entstanden sind.

• DasLED-Vorschaltgerät ist für Dimmer für elektronische Trafos vorgesehen, so genannte Phasenabschnittsdimmer
(Trailing-edge dimmer ).

• Das LED-Vorschaltgerät ist für die Festinstallation durch einen qualifiziertem Elektroinstallateur vorgesehen.

• DasGerät ist nur zur Verwendung in Innenräumen geeignet.

• DasGerät ist nur für 12-V-Beleuchtung bis max. 40W geeignet.

Phasenabschnittsdimmer (Trailing-edge dimmer)

N L

Input Voltage (VAC)

Input Frequenzy (Hz)

Output Current (A) Max.

Uo (VDC) Min.

12 V Dimmable LED Driver
36-4956 ML40V-T
SE-79385 Insjön Made in China

220-240

Ta (°C)

50/60

Tc (°C) Max.

3.3

Power factor (λ)

11.4

Uo (VDC) Max.

B/N:

50

85

> 0.9

12.6

Fits trailing edge dimmer

Wire preparation

Beschreibung

• Dimmbares LED-Vorschaltgerät 10–100%.

• Das LED-Vorschaltgerät, daszusammen mit einem herkömmlichen Dimmer für elektronische Trafos benutzt werden
kann, ermöglicht es, nicht dimmbare 12V LED-Beleuchtung zu dimmen. Kann auch ohne Dimmer als normaler
12-V-Trafo benutzt werden.

• Geeignet für unsere LED-Beleuchtungen: 36-3829, 36-4077, 36-4078, 36-5062, 36-5065, 36-5066 und 36-5067.

• Geeignet für unsere Dimmer: 36-118, 36-4733, 36-2809 und 36-5473.

Montage und Installation

1. DieAbdeckungen anbeiden Enden vorsichtig mit einem Schraubendreher o. ä. herausnehmen.

2. DieKabel, wie im Schaltplan beschrieben,
andiesekundäre (SEC) und primäre
Klemme anschließen. Dafür Kabel mit einem
Leiterquerschnitt von 0,5–1,5 mm² benutzen
und dieses 8 mm abisolieren.

3. Unbedingt beachten, das 12-V-Beleuchtung

Input Voltage (VAC)

Input Frequenzy (Hz)

Output Current (A) Max.

Uo (VDC) Min.

12 V Dimmable LED Driver
36-4956 ML40V-T
SE-79385 Insjön Made in China

220-240

Ta (°C)

50/60

Tc (°C) Max.

3.3

Power factor (λ)

11.4

Uo (VDC) Max.

B/N:

50

85

> 0.9

12.6

Fits trailing edge dimmer

Wire preparation

polabhängig, d. h. Plus und Minus müssen
richtig angeschlossen werden, da sonst
die Beleuchtung nicht funktioniert.

4. DieAbdeckungen wieder andrücken.
Sie dienen als Zugentlastung.

Technische Daten

Primärspannung 220–240 V AC, 50/60 Hz
Sekundärspannung 12V DC (min. 11,4 V DC / max. 12,6 V DC)
Max. Strom 3,3A
Max. Leistung 40W
Wirkungsgrad 82%
Dimm-Methode Phasenabschnittsdimmer (Trailing-edge dimmer)
Umgebungstemperatur −25 bis 50°C
Dimm-Bereich 10–100%
Schutzfunktionen Kurzschlussschutz anden Ausgängen mit automatischer Rückstellung,

Überhitzungsschutz mit automatischer Rückstellung

Schutzart IP20
Abmessungen 200×57×30mm

Benutzung

Sollte dieLED-Beleuchtung eine höhere Leistungsaufnahme als 40W haben, ist es möglich,
mehrere LED-Vorschaltgeräte zu benutzen, siehe Schaltplan unten.

N L

Trailing-edge dimmer

Input Voltage (VAC)

Input Frequenzy (Hz)

Output Current (A) Max.

Uo (VDC) Min.

Input Voltage (VAC)

Input Frequenzy (Hz)

Output Current (A) Max.

Uo (VDC) Min.

12 V Dimmable LED Driver
36-4956 ML40V-T
SE-79385 Insjön Made in China

220-240

Ta (°C)

50/60

Tc (°C) Max.

3.3

Power factor (λ)

11.4

Uo (VDC) Max.

B/N:

12 V Dimmable LED Driver
36-4956 ML40V-T
SE-79385 Insjön Made in China

220-240

Ta (°C)

50/60

Tc (°C) Max.

3.3

Power factor (λ)

11.4

Uo (VDC) Max.

B/N:

50

85

> 0.9

12.6

50

85

> 0.9

12.6

Fits trailing edge dimmer

Wire preparation

Fits trailing edge dimmer

Wire preparation

Pflege und Wartung

• Den Strom vor Pflege und Wartung immer abschalten.

• DasProdukt mit einem weichen, leicht befeuchteten Tuch reinigen. Keine scharfen Chemikalien, Reinigungslösungen
oder starke Reinigungsmittel verwenden. Dies kann dasProdukt beschädigen.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass dasProdukt nicht gemeinsam mit dem Haushaltsabfall entsorgt werden darf.
Dies gilt in der gesamten EU. Um möglichen Schäden für dieUmwelt und Gesundheit vorzubeugen, diedurch
fehlerhafte Abfallentsorgung verursacht werden, soll dieses Produkt auf verantwortliche Weise recycelt werden
um dienachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Bei der Rückgabe des Produktes
bitte dievorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann
dasProdukt auf eine umweltfreundliche Weise recyceln.

Ver. 20180702

DEUTSCHLAND • KUNDENSERVICE Hotline [phone] E-Mail [email protected] Homepage www.clasohlson.de
Postanschrift Clas Ohlson GmbH, Jungfernstieg 38, 20354 Hamburg
