NORTHLIGHT MF-3071 User manual

LED Garden Lights, 3-pack

Trädgårdsbelysning LED 3-pack
Hagebelysning LED 3-pack
Puutarhavalaisin LED 3 kpl
LED-Gartenleuchten 3er-Pack

ENGLISHSVENSKANORSKSUOMIDEUTSCH

Art.no. Model
36-7289 MF-3071

Ver. 20181218

Garden Lights 3-pack

Art.no 36-7289 Model MF-3071

Please read theentire instruction manual before using theproduct and then save it for future
reference. We reserve theright for any errors in text or images and any necessary changes
made to technical data. In theevent of technical problems or other queries, please contact our
Customer Services (see address details on theback).

Safety

• Never subject theproduct to knocks or blows.

• Do not place theproduct where it could fall into water or other liquid.

• Never let children play with theproduct.

• Never try to dismantle or repair theproduct yourself.

• Never use theproduct if it has been damaged in any way.

• Never try to open theproduct, repair or modify it in any way.

• Never look directly into thelight source; it could damage your eyes.

Assembly instructions

Mount thelid onto thetop section

ENGLISH

Carefully tighten theconnector and twist thelid in thedirection of thearrow.

3

Assemble thelights

1. Mount theplastic cap (2) thebase (3) and thetube (4) together.

2. Feed thecable (1) through thetube and push thelight source
(5) firmly into thetube.

ENGLISH

3. Press thetop section (6) securely onto thelight source.

6

5

4

3

2
1

Place thelights where you want them

Alt. 1

Alt. 2

Screw thebase on using
anappropriate method for
themounting surface.

1. Push in thecable in theslot on theground stake.

2. Push theground stake into thebase.

3. Stick theground stake carefully into theground.

4

Connect thelight fitting to theelectricity supply

1. Connect thesplitter
cable to thelights and
themains adapter.
Check that all screws
and nuts are securely
tightened.

2. Plug themains adapter
into a230 V electrical
outlet.

Care and maintenance

Clean theproduct using adamp cloth. Use only mild cleaning agents, never solvents or
corrosive chemicals.

Responsible disposal

This symbol indicates that this product should not be disposed of with general
household waste. This applies throughout theentire EU. In order to prevent
any harm to theenvironment or health hazards caused by incorrect waste
disposal, theproduct must be handed in for recycling so that thematerial can
be disposed of in aresponsible manner. When recycling your product, take it to
your local collection facility or contact theplace of purchase. They will ensure
that theproduct is disposed of in anenvironmentally sound manner.

ENGLISH

Specifications

Garden Lights

Bulb 3 V DC, 1.2 W max
Length of cable 1 m (lighting), 6 m (splitter cable)
IP rating IP65
Dimensions Height 65 cm, Diam 18 cm

Mains adapter

Input 100−240 V AC, 50/60 Hz
Output 280 mA, 8−14 V DC, 3.9 W
IP rating IP44

5

Trädgårdsbelysning 3-pack

Art.nr 36-7289 Modell MF-3071

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem
eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

• Utsätt inte produkten för slag eller stötar.

• Placera inte produkten så att den kan falla ner ivatten eller annan vätska.

SVENSKA

• Låt aldrig barn leka med produkten.

• Försök aldrig att plocka isär eller modifiera produkten.

• Använd inte produkten om den på något sätt är skadad.

• Försök aldrig att öppna produkten, reparera, demontera eller modifiera den på något sätt.

• Titta aldrig direkt in iljuskällan då detta kan orsaka bestående ögonskador.

Monteringsanvisning

Montera locket på överdelen

Passa in låsningen och vrid försiktigt locket ipilens riktning.

6

Montera ihop belysningen

1. Montera ihop plasthylsan (2), foten (3) och röret (4).

2. Trä igenom kabeln (1) och tryck fast ljuskällan (5) iröret.

3. Tryck fast överdelen (6) på ljuskällan.

Placera ut belysningen

Alt. 1

Alt. 2

6

5

4

SVENSKA

3

2
1

Skruva fast lampfoten med för
underlaget lämplig fästmetod.

1. Tryck ikabeln iurtaget på markspjutet.

2. Skjut in markspjutet ifoten.

3. Stick försiktigt ner markspjutet imarken.

7

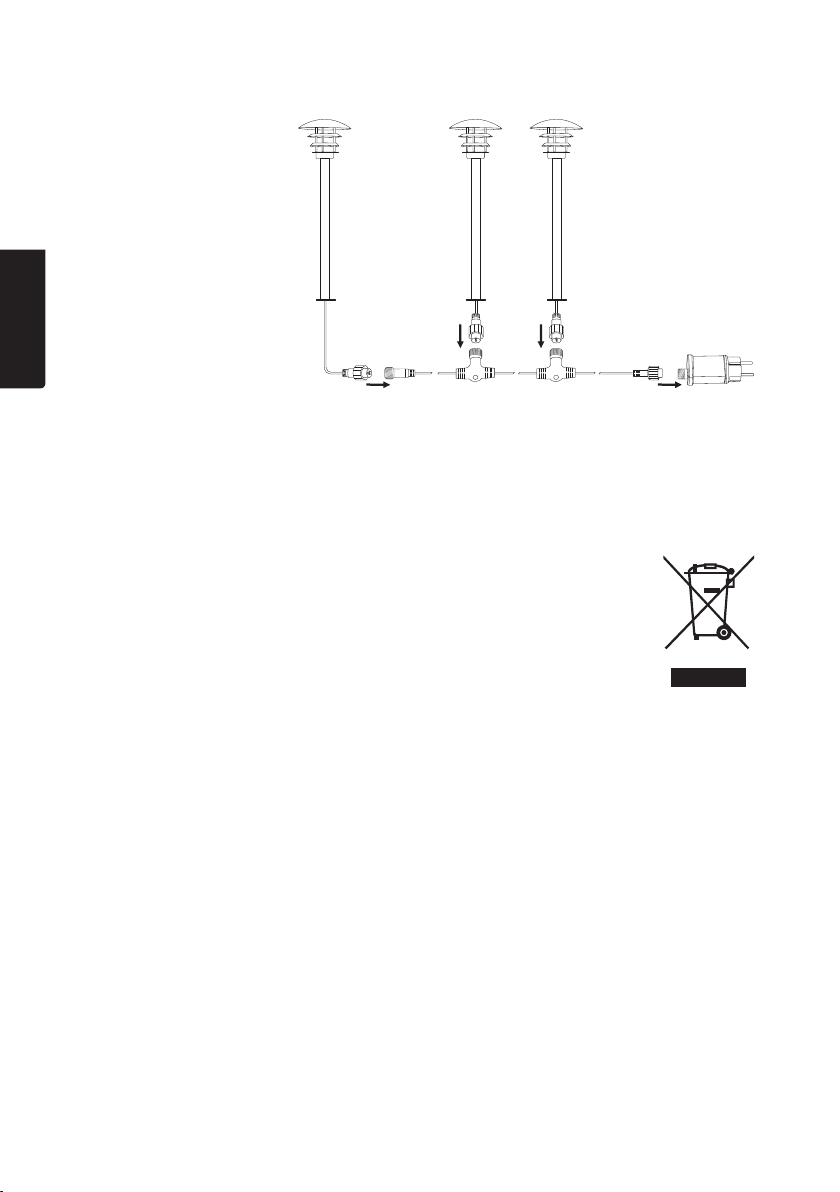

Anslut belysningen till elnätet

1. Anslut förgrenings­kabeln till belysningen
och till nätadaptern.
Skruva åt muttrarna så
att kontakterna tätar
ordentligt.

2. Anslut nätadaptern till
ett230 V-vägguttag.

SVENSKA

Skötsel och underhåll

Rengör produkten med enlätt fuktad trasa. Använd ettmilt rengöringsmedel, aldrig lösningsmedel
eller frätande kemikalier.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat
hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på
miljö och hälsa, orsakad av felaktig avfallshantering,ska produkten lämnas till
återvinning så att materialet kan tas omhand på ettansvarsfullt sätt. När du
lämnar produkten till återvinning, använd dig av de returhanteringssystem som
finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten
tas om hand på ettför miljön tillfredställande sätt.

Specifikationer

Trädgårdsbelysning

Ljuskälla 3 V DC, 1,2 W max
Kabellängd 1 m (belysning), 6 m (förgreningskabel)
Kapslingsklass IP65
Mått Höjd 650 mm, Ø 180 mm

Nätadapter

In 100−240 V AC, 50/60 Hz
Ut 280 mA, 8−14 V DC, 3,9 W
Kapslingsklass IP44

8

Hagebelysning 3-pack

Art.nr. 36-7289 Modell MF-3071

Les brukerveiledningen grundig før produktet tas ibruk og ta vare på den for framtidig bruk.
Vi reserverer oss mot ev. feil itekst og bilde, samt forandringer av tekniske data. Ved tekniske
problemer eller om du har spørsmål, ta kontakt med vårt kundesenter (se kontaktinformasjon
på baksiden).

Sikkerhet

• Utsett ikke produktet for slag eller støt.

• Plasser ikke produktet slik at det kan komme ikontakt med vann eller annen væske.

• La aldri barn leke med produktet.

• Produktet må ikke plukkes fra hverandre eller modifiseres.

• Bruk ikke batterieliminatoren hvis den er skadet.

• Forsøk aldri ååpne, reparere, demontere eller modifisere produktet på noe vis.

• Se aldri direkte inn ilyskilden da dette kan føre til varige øyeskader.

Monteringsanvisning

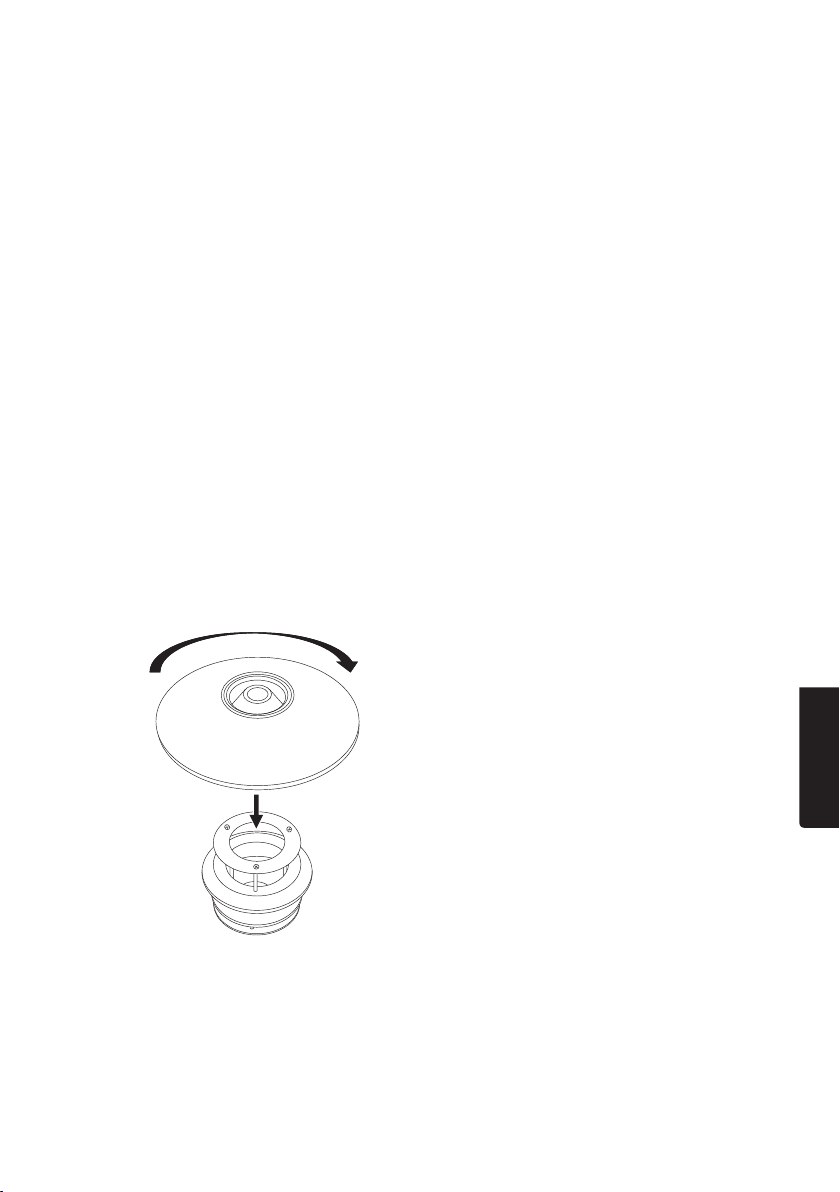

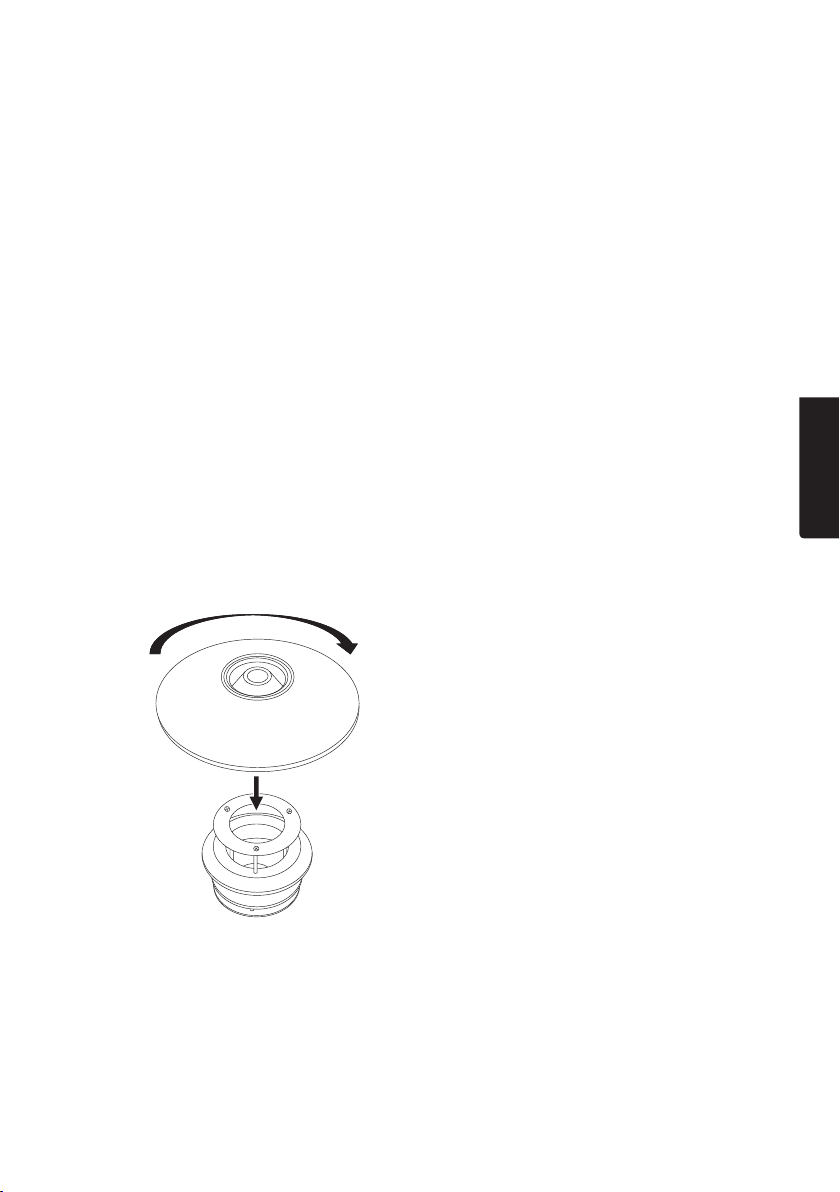

Monter lokket på overdelen

NORSK

Tilpass låsingen og drei lokket forsiktig ipilens retning.

9

Sett sammen belysningen

1. Sett sammen plasthylsen (2), foten (3) og røret (4).

2. Tre kabelen (1) gjennom og trykk lyskilden (5) fast på røret.

3. Trykk overdelen (6) fast til lyskilden.

6

5

4

3

NORSK

2
1

Plasser lampene på ønskede steder

Alt. 1

Alt. 2

Skru fast lampefoten med
passende festemiddel.

1. Trykk kabelen fast til uttaket på jordspydet.

2. Skyv jordspydet inn ifoten.

3. Press spydet forsiktig ned ibakken.

10

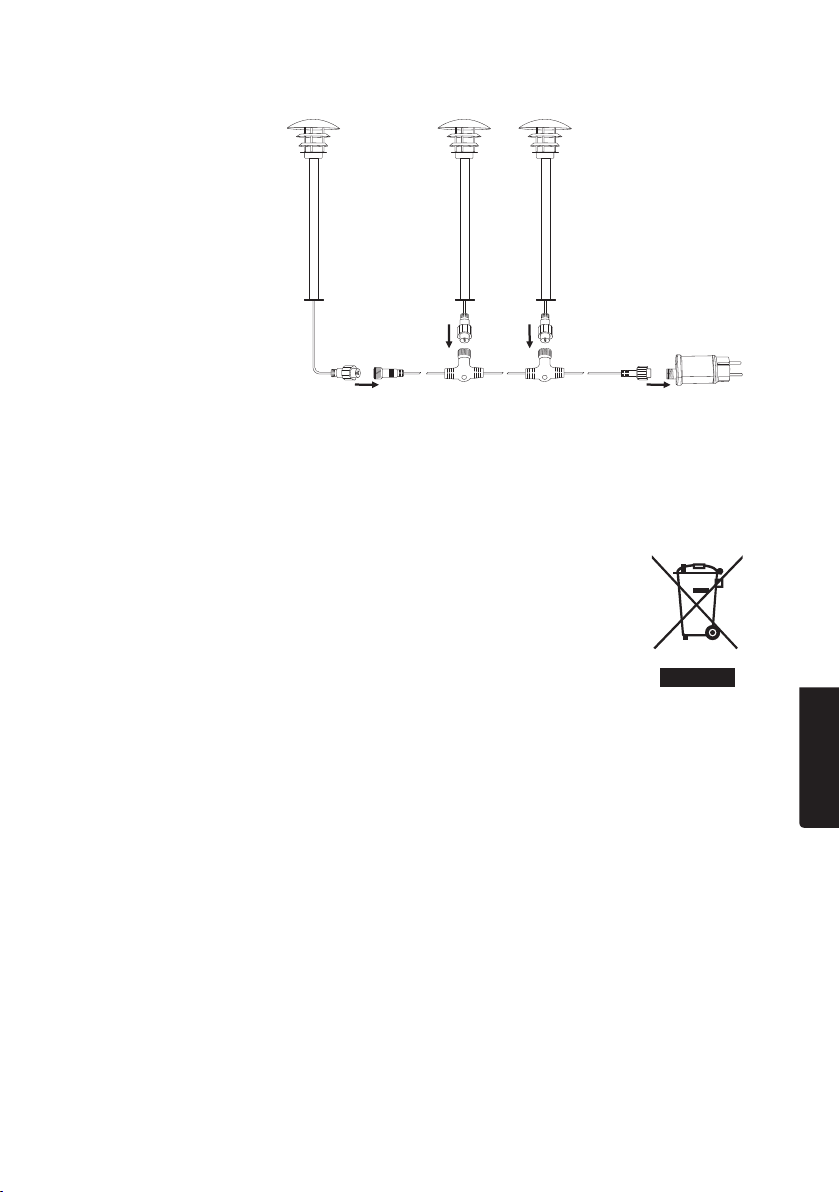

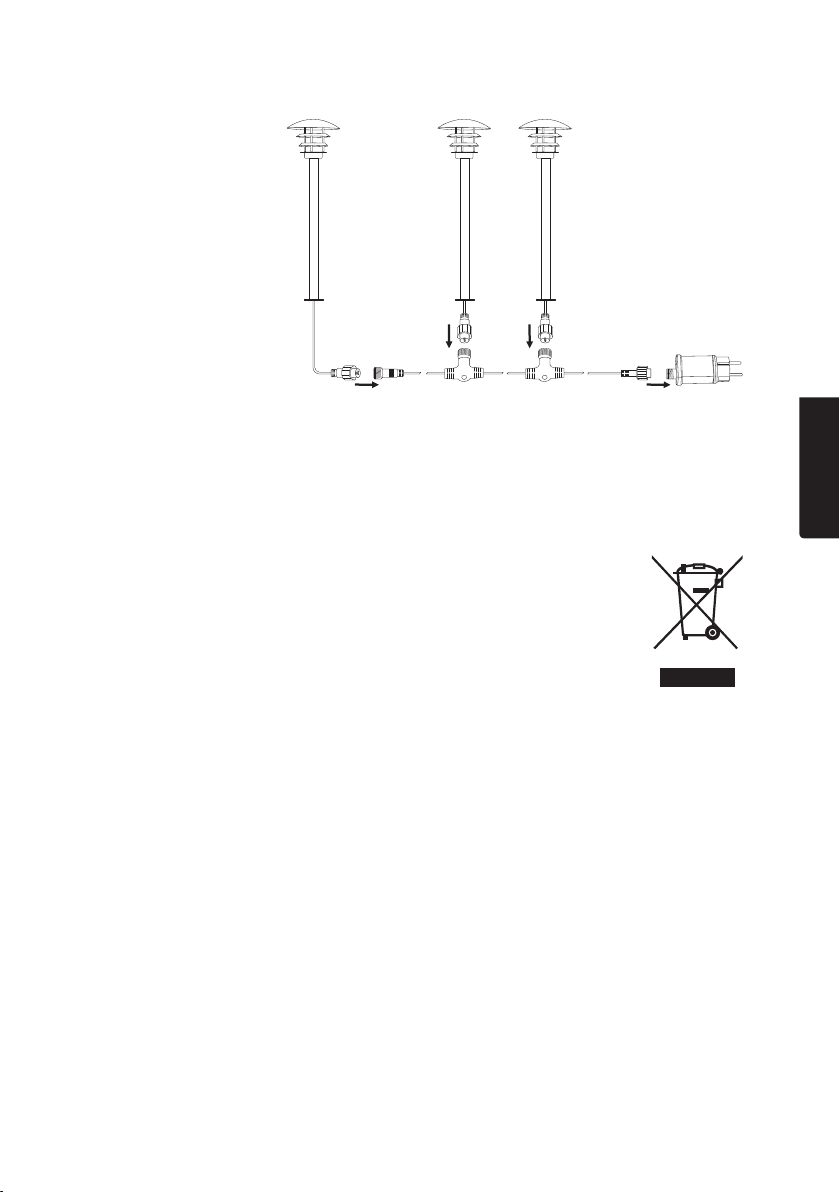

Koble lampene til strømnettet

1. Koble forgrenings­kabelen til lampene og
nettadapteren. Skru
til mutterene sånn at
kontaktene tetter godt.

2. Koble nettadapteren til
et 230 V strømuttak.

Vedlikehold

Rengjør produktet med enlett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsemidler eller
etsende kjemikalier.

Avfallshåndtering

Symbolet betyr at produktet ikke skal kastes sammen med husholdningsavfallet.
Dette gjelder innenfor EØS-området. For åforebygge eventuelle skader på helse og
miljø som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning,
slik at materialet blir tatt hånd om på enansvarsfull måte. Benytt miljøstasjonene
som er der du befinner deg eller ta kontakt med forhandler. De vil ta hånd om
produktet på enmiljømessig tilfredsstillende måte.

NORSK

Spesifikasjoner

Hagebelysning

Lyskilde 3 V DC, 1,2 W maks
Kabellengde 1 m (belysning), 6 m (forgreningskabel)
Kapslingsklasse IP65
Mål Høyde 650 mm, Ø 180 mm

Nettadapter

In 100–240 V AC, 50/60 Hz
Ut 280 mA, 8−14 V DC, 3,9 W
Kapslingsklasse IP44

11

Puutarhavalaisin 3 kpl

Tuotenro 36-7289 Malli MF-3071

Lue koko käyttöohje ja säästä se tulevaa käyttöä varten. Pidätämme oikeuden teknisten tietojen
muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä
ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Älä altista laitetta iskuille tai kolhuille.

• Sijoita laite niin, että se ei pääse putoamaan veteen tai muuhun nesteeseen.

• Älä anna lasten leikkiä laitteella.

• Älä yritä purkaa tai muuttaa tuotetta millään tavalla.

• Älä käytä laitetta, jos se on vioittunut.

• Älä avaa, korjaa, pura tai muokkaa laitetta millään tavalla.

• Älä katso suoraan kohti sytytettyä lamppua - pysyvien silmävaurioiden vaara.

Asennusohje

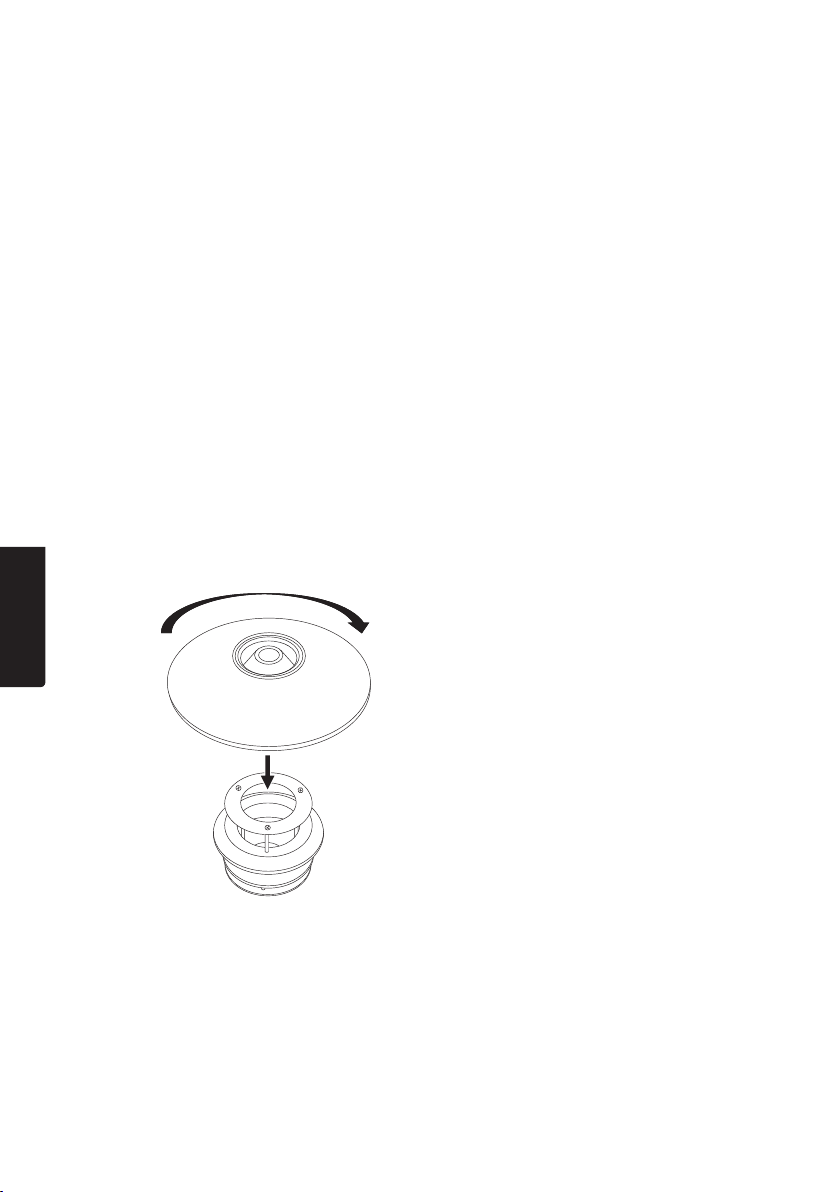

Asenna kansi yläosaan

SUOMI

Sovita lukitus ja kierrä kantta varoen nuolen suuntaan.

12

Kokoa valaisin

1. Asenna muovihylsy (2), jalka (3) ja putki (4).

2. Pujota kaapeli (1) ja paina lamppu (5) kiinni putkeen.

3. Paina yläosa (6) kiinni lamppuun.

Aseta lamput sopiviin paikkoihin

Vaihtoehto 1

Vaihtoehto 2

6

5

4

3

2
1

SUOMI

Ruuvaa lampun jalusta kiinni
käyttäen materiaalille sopivaa
kiinnitystapaa.

1. Paina kaapeli kiinni maapiikin uraan.

2. Työnnä maapiikki kiinni jalustaan.

3. Työnnä maapiikki varovasti maahan.

13

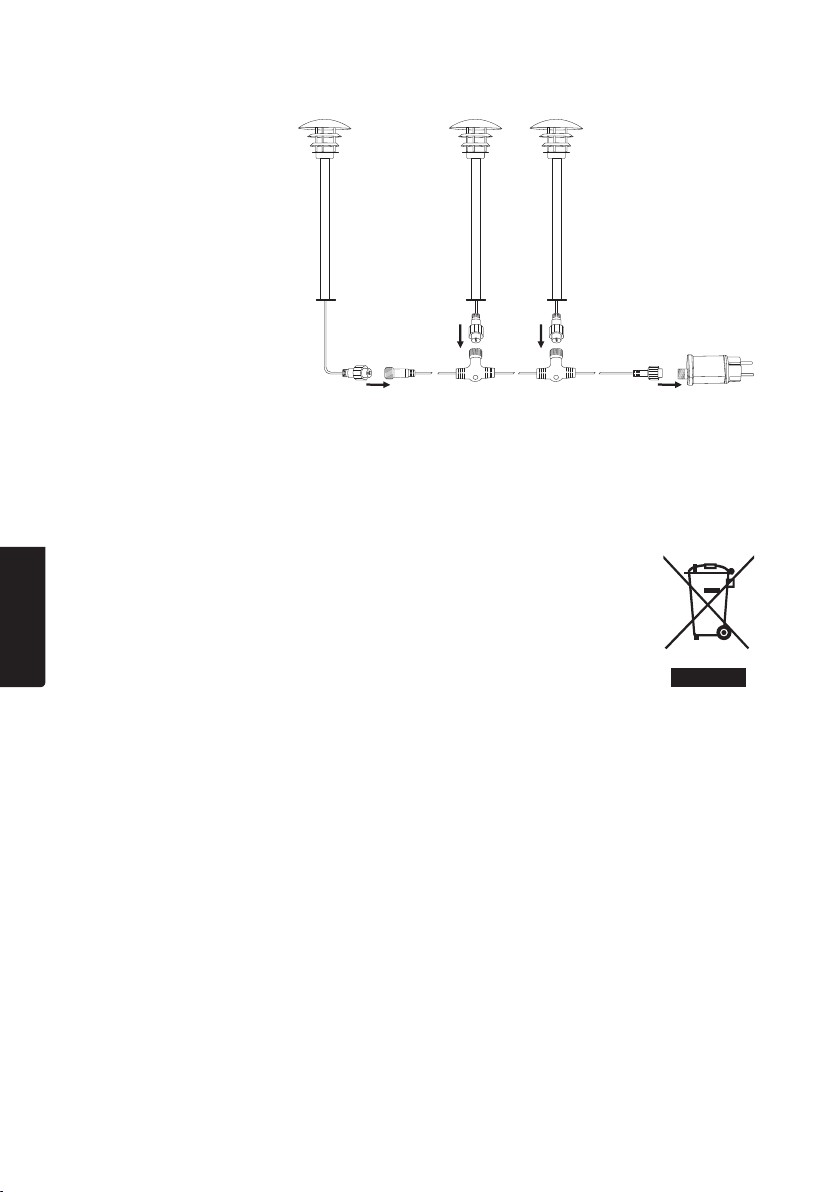

Liitä valaisimet sähköverkkoon

1. Liitä haaroitusjohto
valaisimiin ja
muuntajaan. Kiristä
mutterit jotta liittimet
ovat kunnolla kiinni.

2. Liitä muuntaja 230 V:n
pistorasiaan.

Huolto ja ylläpito

Pyyhi tuote kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta. Älä käytä liuottimia tai
syövyttäviä kemikaaleja.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa.
Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien
mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä
kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä

SUOMI

tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan.
Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

Puutarhavalaisin

Ljuskälla 3 V DC, enintään 1,2 W
Johdon pituus 1 m (valaisin), 6 m (haaroitusjohto)
Kotelointiluokka IP65
Mitat Korkeus 650 mm, Ø 180 mm

Muuntaja

Tulojännite 100–240 V AC, 50/60 Hz
Lähtöjännite 280 mA, 8−14 V DC, 3,9 W
Kotelointiluokka IP44

14

Gartenleuchten 3er-Pack

Art.Nr. 36-7289 Modell MF-3071

Vor Inbetriebnahme dieBedienungsanleitung vollständig durchlesen und für künftigen Gebrauch
aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen
Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme
(Kontakt siehe Rückseite).

Sicherheitshinweise

• DasProdukt vor Stößen und Erschütterungen schützen.

• DasProdukt so ablegen, dass es nicht in Wasser oder andere Flüssigkeiten fallen kann.

• Kein Kinderspielzeug.

• Niemals versuchen, dasProdukt zu zerlegen oder technisch zu verändern.

• DasProdukt nicht betreiben, wenn es auf irgendeine Weise beschädigt ist.

• Niemals versuchen, dasProdukt zu öffnen, zu reparieren oder anderweitig Änderungen
vorzunehmen.

• Niemals direkt in dieLichtquelle blicken, dies kann bleibende Augenschäden verursachen.

Montageanleitung

Montage des Deckels auf dem Oberteil

Den Deckel aufsetzen und vorsichtig in Pfeilrichtung drehen.

15

DEUTSCH

Montage der Leuchten

1. Kunststoffhülse (2), Fuß (3) und Rohr (4) ineinanderstecken.

2. DasKabel (1) durch das Rohr hindurchziehen und
dasLeuchtmittel (5) auf dasRohrende aufdrücken.

3. DasOberteil (6) auf dem Leuchtmittel festdrücken.

Installation der Leuchten

Alternative 1

Alternative 2

6

5

4

3

2
1

DEUTSCH

Den Fuß der Leuchten mit
einer für den jeweiligen
Untergrund geeigneten
Befestigungsmethode
festschrauben.

1. DasKabel durch dieAussparung am Erdspieß ziehen.

2. Den Erdspieß in den Fuß der Leuchte stecken.

3. Den Erdspieß vorsichtig in den Erdboden stecken.

16

Anschluss der Leuchten andasStromnetz

1. DasVerteilerkabel
andieLeuchten
und andasNetzteil
anschließen.
DieMuttern fest
anziehen, damit
dieVerbindungen dicht
sind.

2. DasNetzteil aneine
230 V-Steckdose
anschließen.

Pflege und Wartung

DasProdukt mit einem feuchten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden,
keine scharfen Chemikalien oder Lösungsmittel.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass dasProdukt nicht gemeinsam mit dem
Hausmüll entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen
Schäden für Umwelt und Gesundheit vorzubeugen, diedurch unsachgemäße
Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen
Recycling geben, um dienachhaltige Wiederverwertung von stofflichen
Ressourcen zu fördern. Bei der Abgabe des Produktes bitte dieörtlichen
Recycling- und Sammelstationen nutzen oder den Händler kontaktieren.
Dieser kann dasProdukt auf eine umweltfreundliche Weise recyceln.

Technische Daten

Gartenleuchten

Leuchtmittel 3 V DC, 1,2 W max.
Länge der Kabel 1 m (Leuchten), 6 m (Verteilerkabel)
Schutzart IP65
Abmessungen Höhe: 65 cm, Ø 18 cm

Netzteil

Primärspannung 100−240 V AC, 50/60 Hz
Sekundärspannung 280 mA, 8−14 V DC, 3,9 W
Schutzart IP44

17

DEUTSCH

SVERIGE

KUNDTJÄNST tel: [phone]
fax: [phone]
e-post: [email protected]

INTERNET www.clasohlson.se

BREV Clas Ohlson AB, 793 85 INSJÖN

NORGE

KUNDESENTER tlf.: 23 21 40 00
faks: 23 21 40 80
e-post: [email protected]

INTERNETT www.clasohlson.no

POST Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

SUOMI

ASIAKASPALVELU puh: 020 111 2222
sähköposti: [email protected]

INTERNET www.clasohlson.fi

OSOITE Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

UNITED KINGDOM

CUSTOMER SERVICE contact number: 020 8247 9300
e-mail: [email protected]

INTERNET www.clasohlson.co.uk

POSTAL 10 – 13 Market Place
Kingston upon Thames
Surrey
KT1 1JZ

DEUTSCHLAND

KUNDENSERVICE Hotline: [phone]
E-Mail: [email protected]

HOMEPAGE www.clasohlson.de

POSTANSCHRIFT Clas Ohlson GmbH, Jungfernstieg 38,
20354 Hamburg
