LED Deck Lights 4-pack

Art.no 36-7287 Model MF-3070

Please read theentire instruction manual before using theproduct and then save it for future
reference. We reserve theright for any errors in text or images and any necessary changes
made to technical data. In theevent of technical problems or other queries, please contact our
Customer Services (see address details on theback).

Safety

• Never subject theproduct to knocks or blows.

• Do not place theproduct where it could fall into water or other liquid.

• Never let children play with theproduct.

• Never try to dismantle or repair theproduct yourself.

• Never use theproduct if it has been damaged in any way.

• Never try to open theproduct, repair or modify it in any way.

• Never look directly into thelight source; it could damage your eyes.

• Never exceed therecommended number of LED spotlights which can be connected to
thetransformer. This set may be expanded to atotal of 6 LED spotlights of thesame type
(art.no 36-7290).

Contents

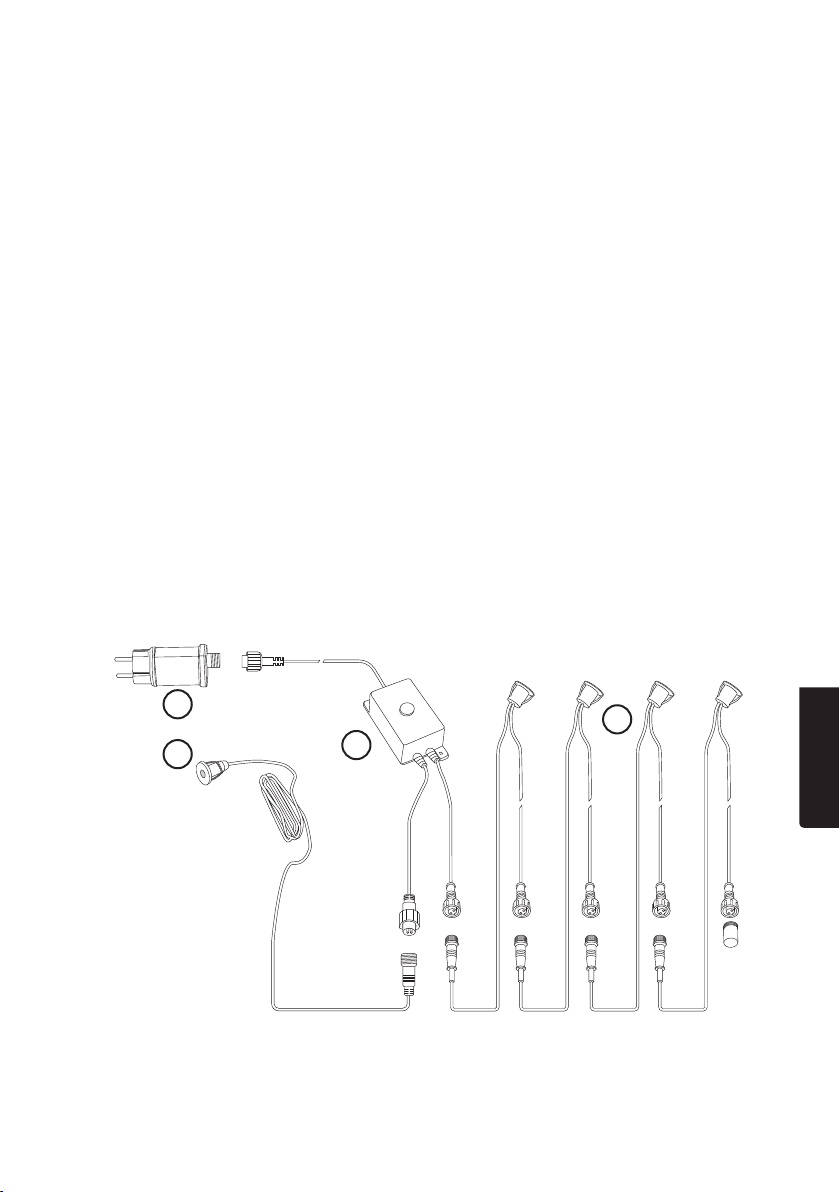

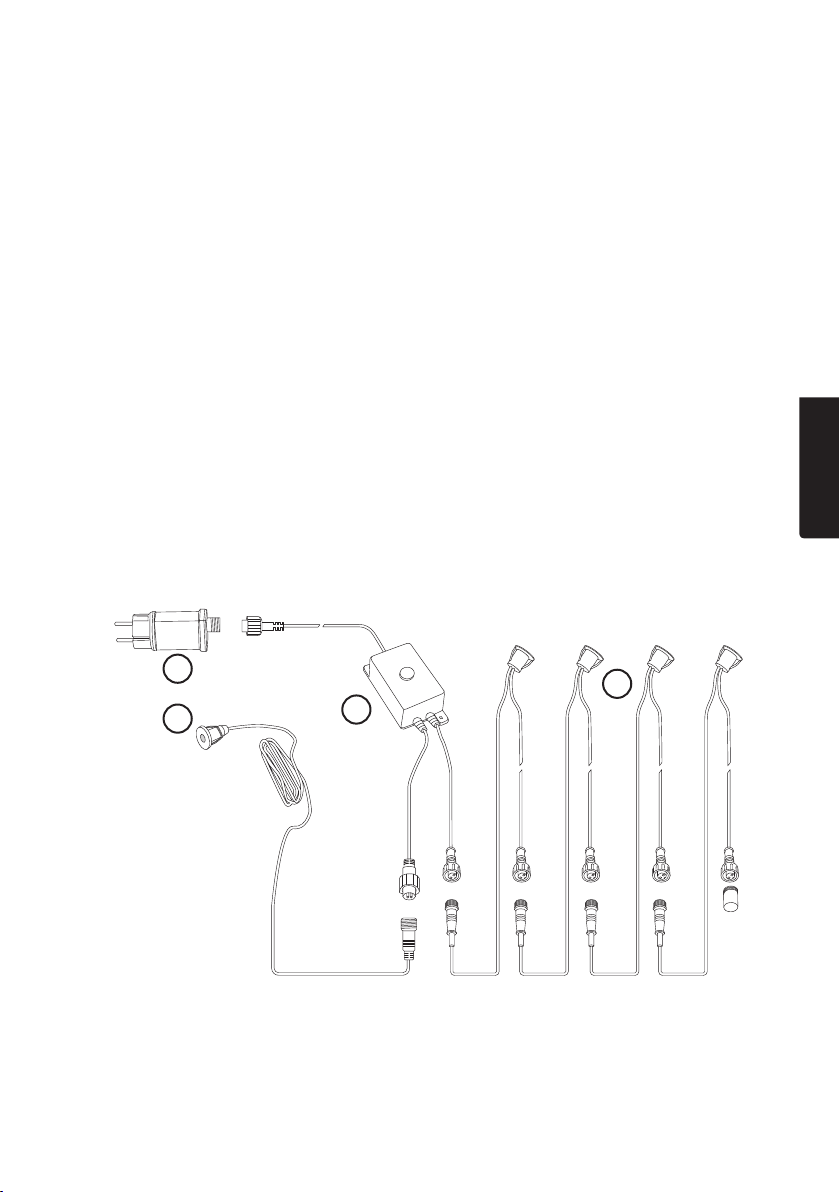

2

1

3

4

ENGLISH

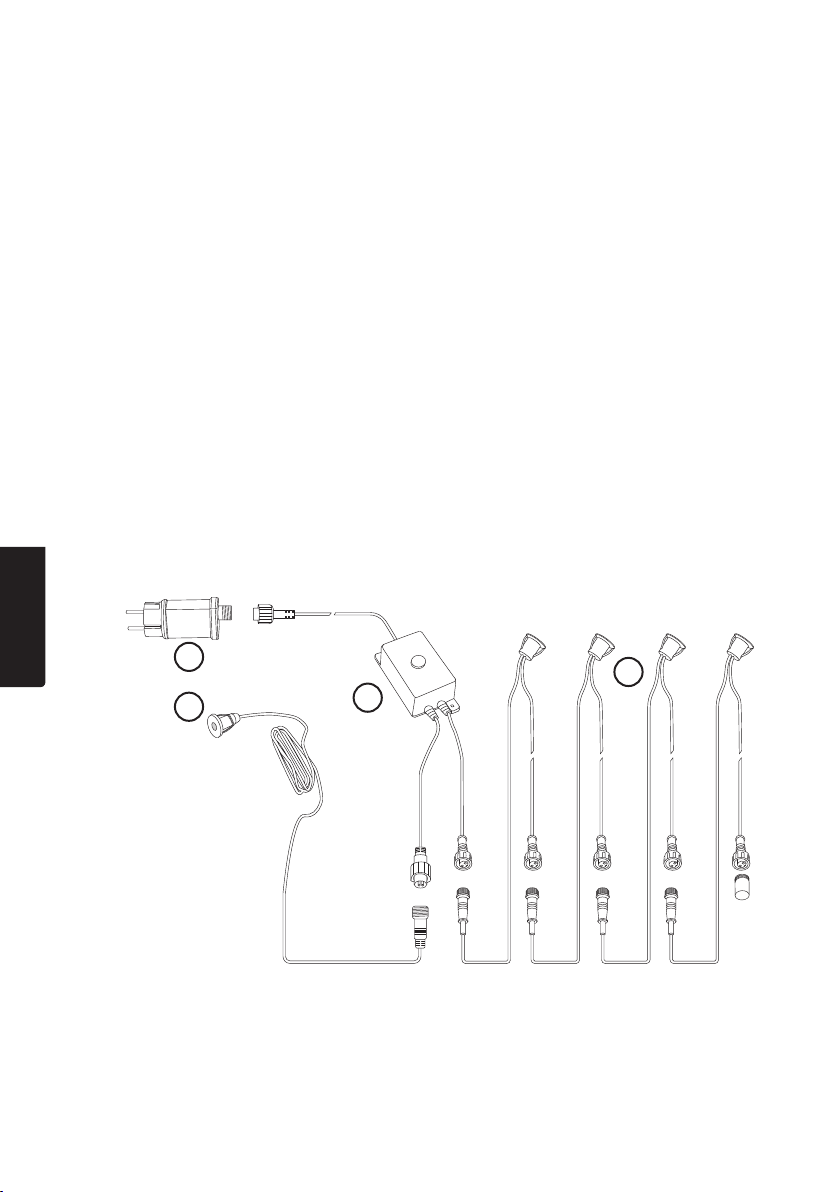

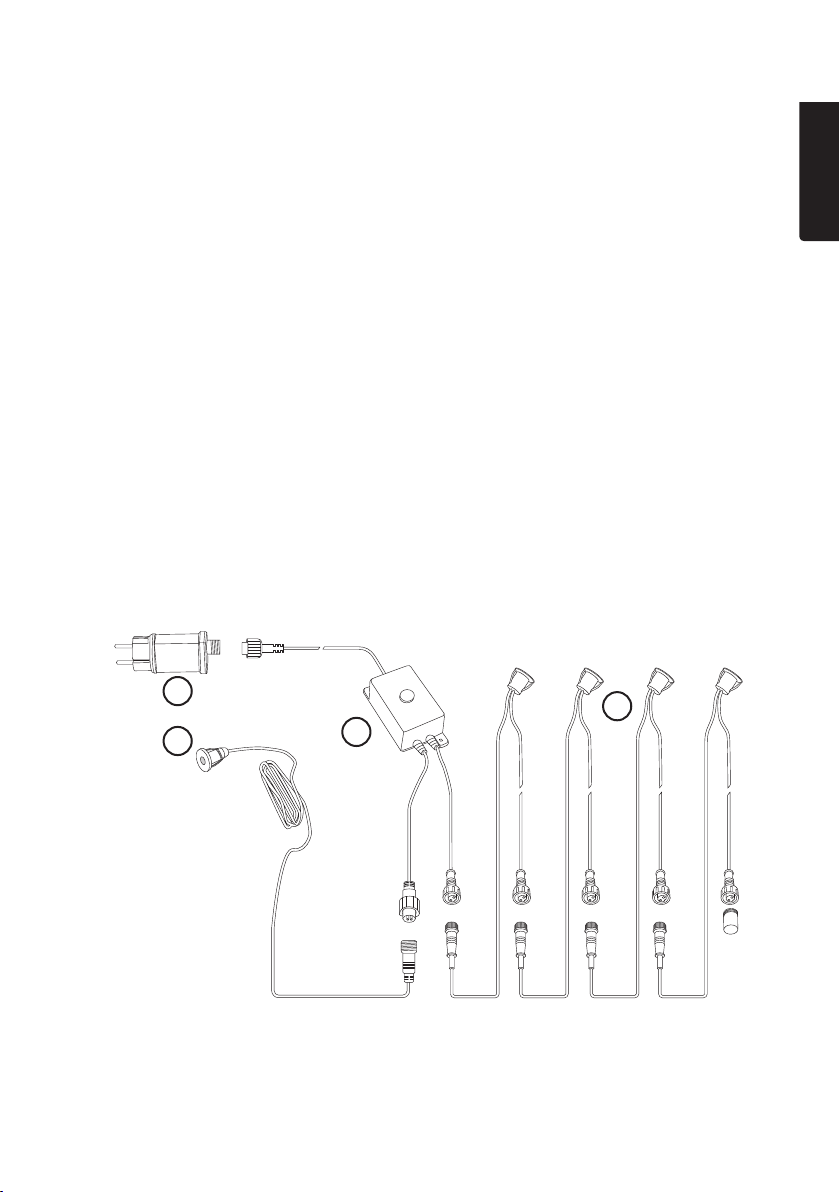

1. Twilight switch

2. Mains adapter

3. Control unit

4. LED spotlights

3

Assembly instructions

• Plan theplacement of all thefittings and cables before beginning installation.

• Position thecontrol unit, transformer and cables in such away that no-one will trip over
thecables.

ENGLISH

• Ensure that thetwilight switch is installed at adistance from thelights to make sure that it
functions properly.

• Make sure that all thecables are protected and that there is no risk of them being crushed
or damaged in any way.

• Fasten thecables with cable clips so that they are not lying directly on theground.

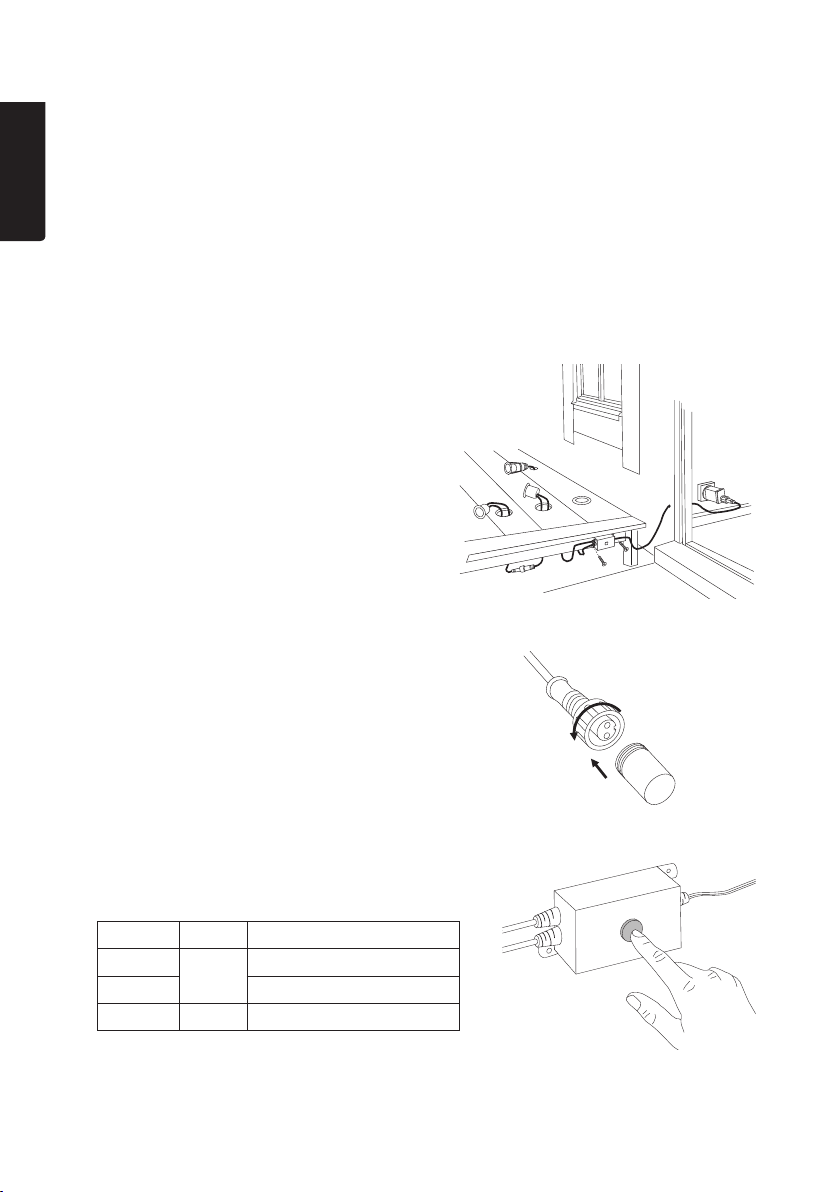

Wiring diagram

1. Connect theLED lights, control unit, twilight
switch and mains adapter temporarily together
and place them in thedesired position. Make
sure that thecable lengths between theunits
are long enough and that mains adapter can be
plugged into anappropriate 230 V wall socket.

2. Drill themounting holes for thelights with
a22 mm diameter drill/hole saw. Thelights
need amounting depth clearance of at least
35 mm for thecables.

3. Drill a16 mm diameter mounting hole for
thetwilight switch.

4. Disconnect theunits, feed thecables through
theholes and push in thelights and thetwilight
switch.

5. Connect theunits together and screw thenuts
into place so that thefittings are tight.

6. Install theprotective cover on thelast light in
thechain.

7. Plug themains adapter into apower socket.

Control unit

Press thebutton on thecontrol unit repeatedly to
change thelight intensity.

Mode LED Light intensity

1
2 50%
3 Off −

On

100%

4

Care and maintenance

Clean theproduct using adamp cloth. Use only mild cleaning agents, never solvents or
corrosive chemicals.

Responsible disposal

This symbol indicates that this product should not be disposed of with general
household waste. This applies throughout theentire EU. In order to prevent
any harm to theenvironment or health hazards caused by incorrect waste
disposal, theproduct must be handed in for recycling so that thematerial can
be disposed of in aresponsible manner. When recycling your product, take it to
your local collection facility or contact theplace of purchase. They will ensure
that theproduct is disposed of in anenvironmentally sound manner.

Specifications

LED spotlights

Colour temperature 3000 K
Light intensity 4×25 lum
Power supply 3 V, 270 mA, 0.8 W
Length of cable 2×80 cm
IP rating IP65
Mounting hole 22 mm

Twilight switch

Length of cable 5 m
IP rating IP65
Mounting hole 16 mm

Control unit

Length of cable 5 m
IP rating IP64
Dimensions 94.5×45.5×32 mm

ENGLISH

Mains adapter

In 100−240 V AC, 50/60 Hz, 0.7 A max
Out 9−18 V DC, 270 mAh, max 4.9 W
IP rating IP44

5

LED Decklight 4-pack

Art.nr 36-7287 Modell MF-3070

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

Säkerhet

• Utsätt inte produkten för slag eller stötar.

• Placera inte produkten så att den kan falla ner ivatten eller annan vätska.

SVENSKA

• Låt aldrig barn leka med produkten.

• Försök aldrig att plocka isär eller modifiera produkten.

• Använd inte produkten om den på något sätt är skadad.

• Försök aldrig att öppna, reparera, demontera eller modifiera produkten på något sätt.

• Titta aldrig direkt in iljuskällan då detta kan orsaka bestående ögonskador.

• Överskrid aldrig det rekommenderade antal LED-spotlights som kan anslutas till transformatorn.
Detta set är utbyggbart till totalt 6 LED-spotlights av samma typ (art.nr 36-7290).

Innehåll

2

1

1. Skymningssensor

2. Nätadapter

3. Kontrollbox

4. LED-spotlights

4

3

6

Monteringsanvisning

• Tänk över placeringen av komponenter och kabeldragning innan installations arbetet påbörjas.

• Placera kontrollbox, transformator och kablar på sådant sätt att inte någon kan snubbla
över kablarna.

• Se till att skymningssensorn monteras enbit ifrån lamporna för att säkerställa dess funktion.

• Se till att alla kablar ligger skyddade så att de inte riskerar att klämmas eller skadas.

• Fäst upp kablarna med kabelklammer så att de inte ligger direkt mot marken.

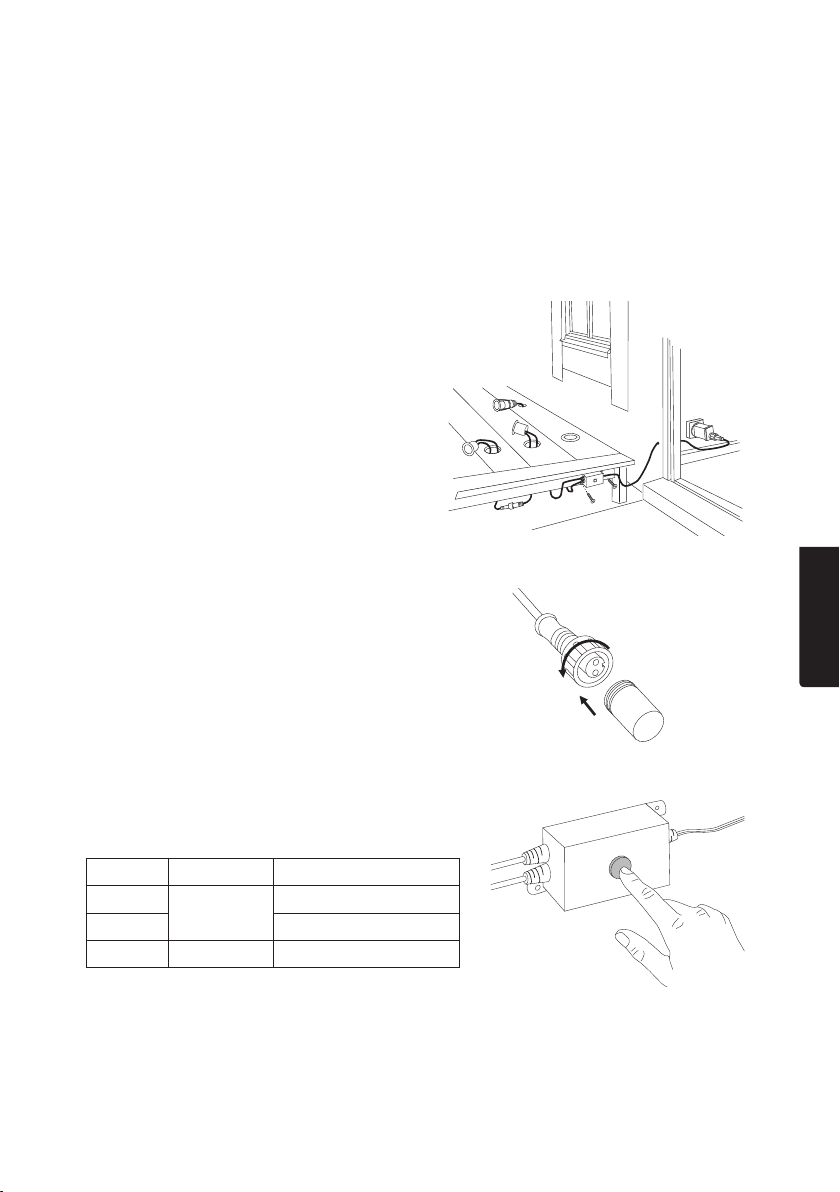

Installationsexempel

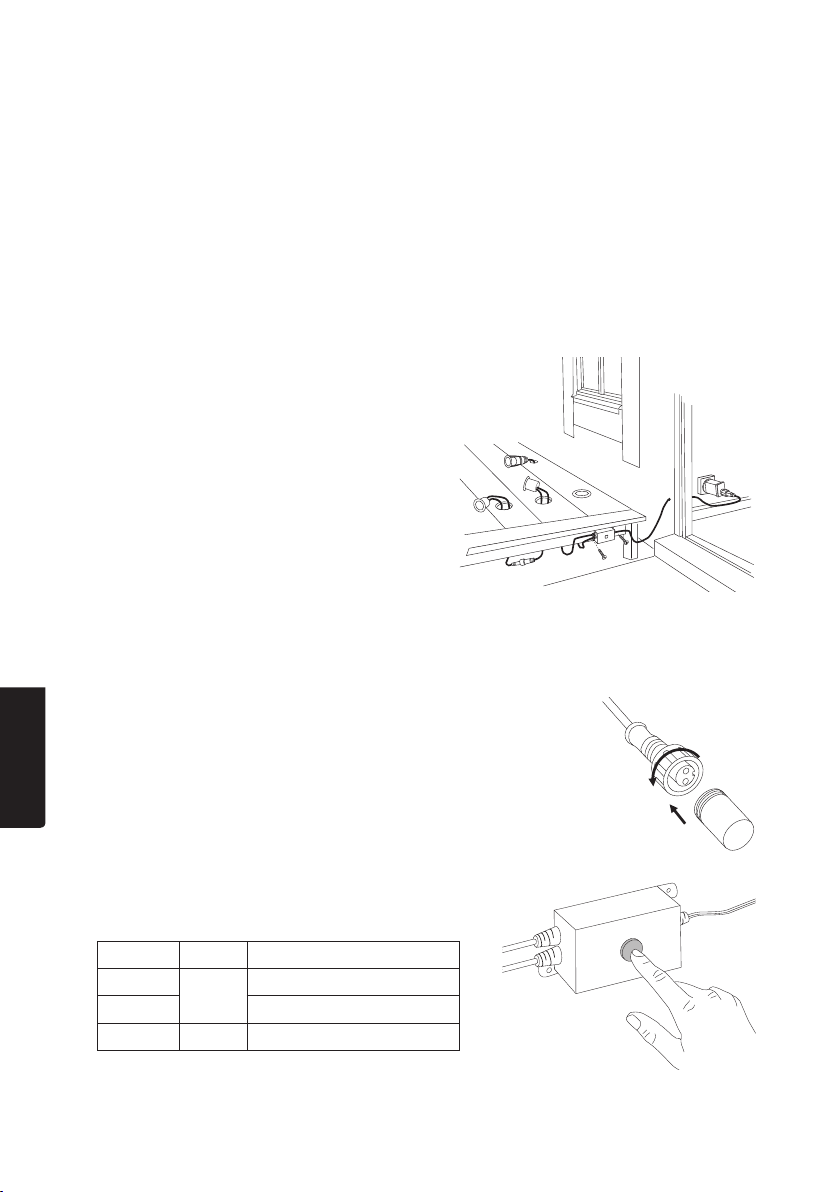

1. Koppla tillfälligt samman LED-lamporna,
kontrollbox, skymningssensor och
nätadapter och placera ut dem på önskad
plats. Kontrollera att kabellängderna mellan
enheterna räcker till och att nätadaptern kan
anslutas till ettlämpligt 230 V-vägguttag.

2. Borra lampornas monteringshål med en
Ø22 mm borr/hålsåg. Borra minst 35 mm
djupt för att lampor och kablar ska få plats.

3. Borra ettØ16 mm hål för skymningssensorn.

4. Koppla isär enheterna, mata kablarna
genom hålen och tryck fast lamporna och
skymningssensorn.

5. Koppla samman enheterna och skruva åt
muttrarna så att anslutningarna blir täta.

6. Montera skyddslocket på den sista
lampkontakten ikedjan.

7. Anslut nätadaptern till vägguttaget.

SVENSKA

Kontrollbox

Tryck upprepade gånger på kontrollboxens tryckknapp
för att ändra ljusstyrkan.

Läge LED Ljusstyrka

1
2 50%
3 Av −

På

100%

7

Skötsel och underhåll

Rengör produkten med enlätt fuktad trasa. Använd ettmilt rengöringsmedel,
aldrig lösningsmedel eller frätande kemikalier.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat
hushållsavfall. Detta gäller inom hela EU. För att förebygga eventuell skada på
miljö och hälsa, orsakad av felaktig avfallshantering,ska produkten lämnas till
återvinning så att materialet kan tas omhand på ettansvarsfullt sätt. När du
lämnar produkten till återvinning, använd dig av de returhanteringssystem som
finns där du befinner dig eller kontakta inköpsstället. De kan se till att produkten

SVENSKA

tas om hand på ettför miljön tillfredställande sätt.

Specifikationer

Led-spotlights

Färgtemperatur 3000 K
Ljusstyrka 4×25 lum
Strömmatning 3 V, 270 mA, 0,8 W
Kabellängd 2×80 cm
Kapslingsklass IP65
Monteringshål Ø 22 mm

Skymmningssensor

Kabellängd 5 m
Kapslingsklass IP65
Monteringshål Ø 16 mm

Kontrollbox

Kabellängd 5 m
Kapslingsklass IP64
Mått 94,5×45,5×32 mm

Nätadapter

In 100−240 V AC, 50/60 Hz, 0,7 A max
Ut 9−18 V DC, 270 mAh, max 4,9 W
Kapslingsklass IP44

8

LED Decklight 4-pack

Art.nr. 36-7287 Modell MF-3070

Les brukerveiledningen grundig før produktet tas ibruk og ta vare på den for framtidig bruk.
Vi reserverer oss mot ev. feil itekst og bilde, samt forandringer av tekniske data. Ved tekniske
problemer eller om du har spørsmål, ta kontakt med vårt kundesenter (se opplysninger om
kundesenteret idenne bruksanvisningen).

Sikkerhet

• Utsett ikke produktet for slag eller støt.

• Plasser ikke produktet slik at det kan komme ikontakt med vann eller annen væske.

• La aldri barn leke med produktet.

• Produktet må ikke plukkes fra hverandre eller modifiseres.

• Bruk ikke batterieliminatoren hvis den er skadet.

• Produktet må ikke åpnes, demonteres, repareres eller modifiseres.

• Se aldri direkte inn ilyskilden da dette kan føre til varige øyeskader.

• Det må ikke kobles flere LED-spotlights til transformatoren enn det som er anbefalt.
Dette settet kan bygges ut til totalt 6 LED-spotlights av samme type (art.nr. 36-7290).

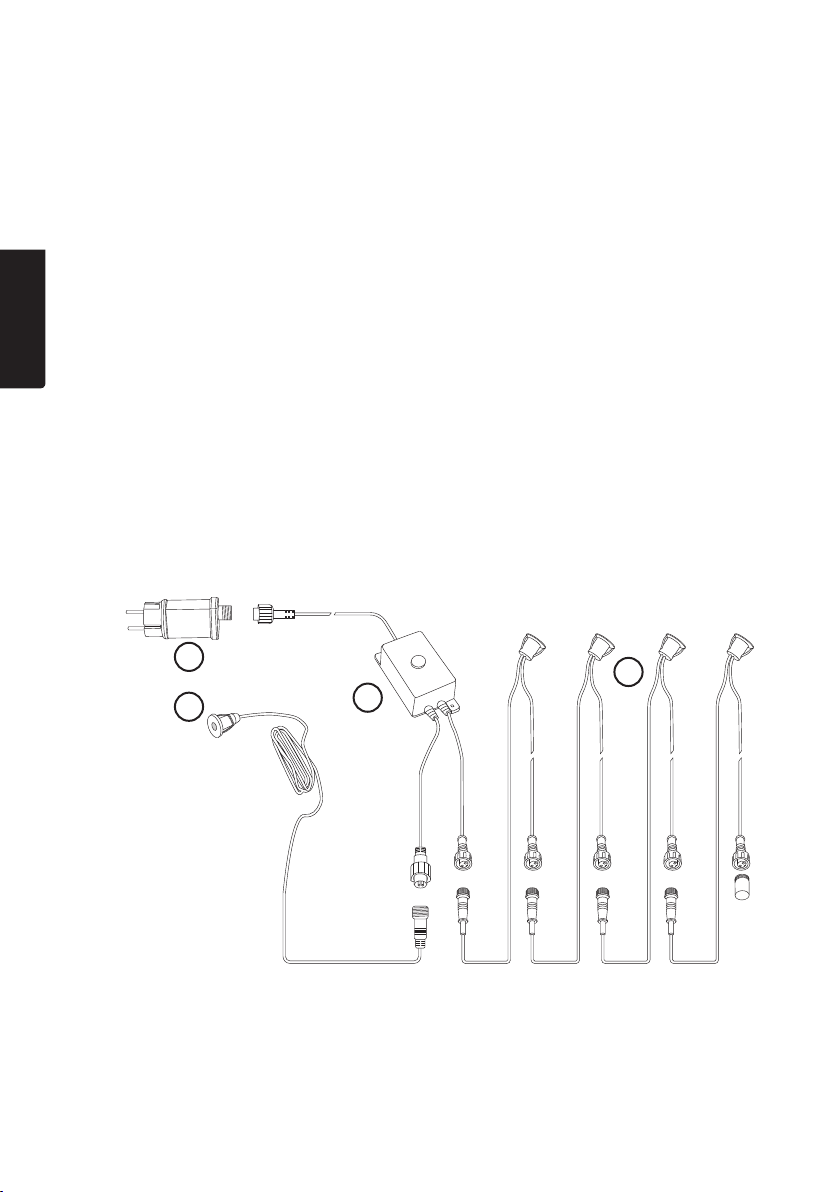

Innhold

NORSK

2

1

1. Skumringssensor

2. Nettadapter

3. Kontrollboks

4. LED-spotlights

4

3

9

Monteringsanvisning

• Tenk nøye ut plasseringen av komponentene, og hvor kablene skal strekkes, før installasjonen starter.

• Plasser kontrollboks, transformator og kabler slik at ingen snubler idem.

• Skumringssensoren skal monteres et stykke unna lampene for åsikre lampenes funksjon.

• Påse at alle kabler ligger beskyttet så de ikke kommer iklem eller skades.

• Fest kablene med kabelklammer slik at de ikke ligger direkte på bakken.

Installasjonseksempel

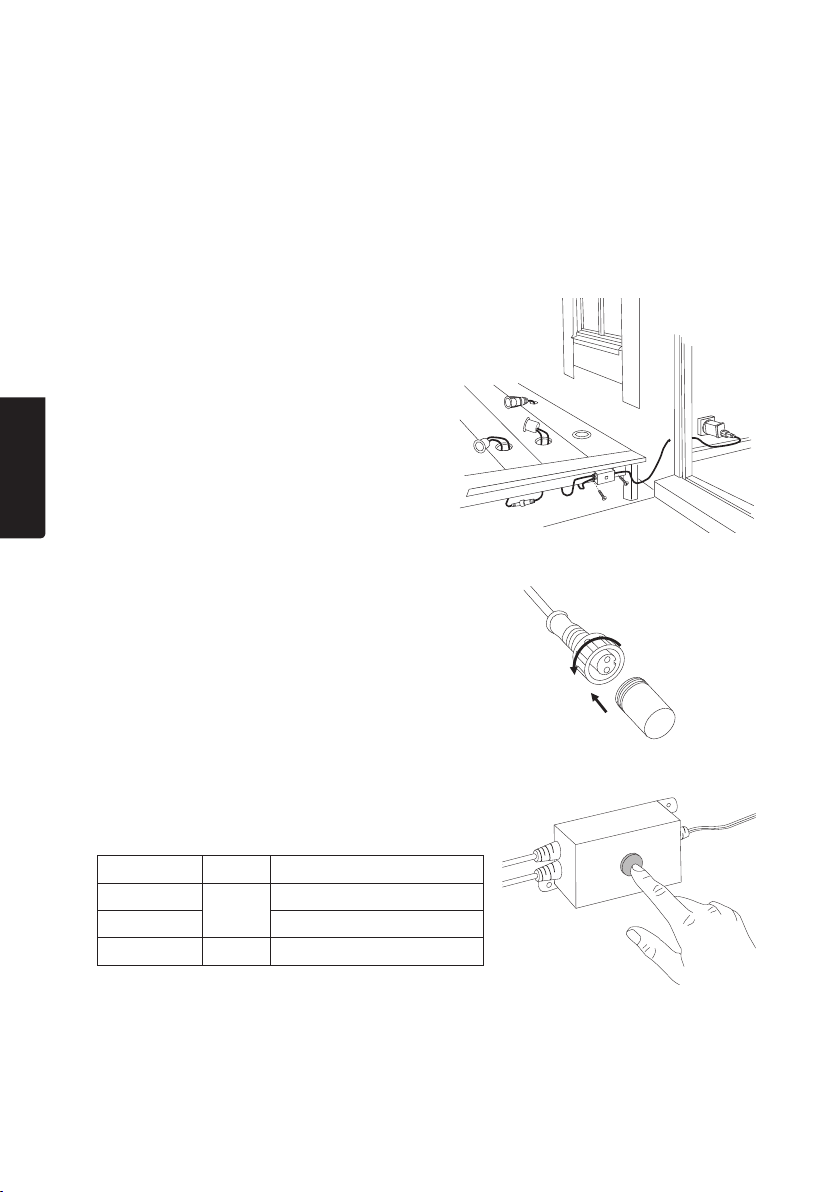

1. Koble LED-lampene, kontrollboksen,
skumringssensoren og nettadapteren sammen
midlertidig og plasser dem ut på ønsket sted.
Kontroller at strømkablene mellom enhetene er
lange nok og at nettadapteren kan kobles til et
passende strømuttak (230 V).

2. Lag monteringshullene til lampene med et
Ø 22 mm bor/hullsag. Borehullene skal være
minst 35 mm dype for at lampe og kabel skal

NORSK

få plass.

3. Bor et Ø 16 mm hull til skumringsreleet.

4. Koble enhetene fra hverandre, mat kablene
gjennom hullet og trykk lampene og
skumringssensoren fast.

5. Koble sammen enhetene og skru til mutterne
sånn at koblingene blir tette.

6. Monter beskyttelseslokket på den siste
lampekontakten ikjeden.

7. Nettadapteren kobles til et strømuttak.

Kontrollboks

Trykk gjentatte ganger på kontrollboksens trykknapp
for åendre lysstyrken.

Innstilling LED Lysstyrke

1
2 50%
3 Av −

På

100%

10

Vedlikehold

Rengjør produktet med enlett fuktet klut. Bruk et mildt rengjøringsmiddel, aldri løsemidler eller
etsende kjemikalier.

Avfallshåndtering

Symbolet betyr at produktet ikke skal kastes sammen med husholdningsavfallet.
Dette gjelder innenfor EØS-området. For åforebygge eventuelle skader på helse og
miljø som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning,
slik at materialet blir tatt hånd om på enansvarsfull måte. Benytt miljøstasjonene
som er der du befinner deg eller ta kontakt med forhandler. De vil ta hånd om
produktet på enmiljømessig tilfredsstillende måte.

Spesifikasjoner

LED-spotlights

Fargetemperatur 3000 K
Lysstyrke 4×25 lum
Strømforsyning 3 V, 270 mA, 0,8 W
Kabellengde 2×80 cm
Kapslingsklasse IP65
Monteringshull Ø 22 mm

Skumringssensor

Kabellengde 5 m
Kapslingsklasse IP65
Monteringshull Ø 16 mm

NORSK

Kontrollboks

Kabellengde 5 m
Kapslingsklasse IP64
Mål 94,5×45,5×32 mm

Nettadapter

Inn 100−240 V AC, 50/60 Hz, 0,7 A max
Ut 9−18 V DC, 270 mAh, maks 4,9 W
Kapslingsklasse IP44

11

LED-kohdevalaisin 4 kpl

Tuotenro 36-7287 Malli MF-3070

Lue koko käyttöohje ja säästä se tulevaa käyttöä varten. Pidätämme oikeuden teknisten tietojen
muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä
ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Älä altista laitetta iskuille tai kolhuille.

• Sijoita laite niin, että se ei pääse putoamaan veteen tai muuhun nesteeseen.

• Älä anna lasten leikkiä laitteella.

• Älä yritä purkaa tai muuttaa tuotetta millään tavalla.

• Älä käytä laitetta, jos se on vioittunut.

• Älä avaa, korjaa, pura tai muokkaa laitetta millään tavalla.

• Älä katso suoraan kohti sytytettyä lamppua - pysyvien silmävaurioiden vaara.

• Älä liitä samaan muuntajaan useampaa LED-kohdevalaisinta kuin käyttöohjeessa suositellaan.
Tähän sarjaan voidaan liittää yhteensä 6 LED-kohdevaloa (tuotenumero 36-7290).

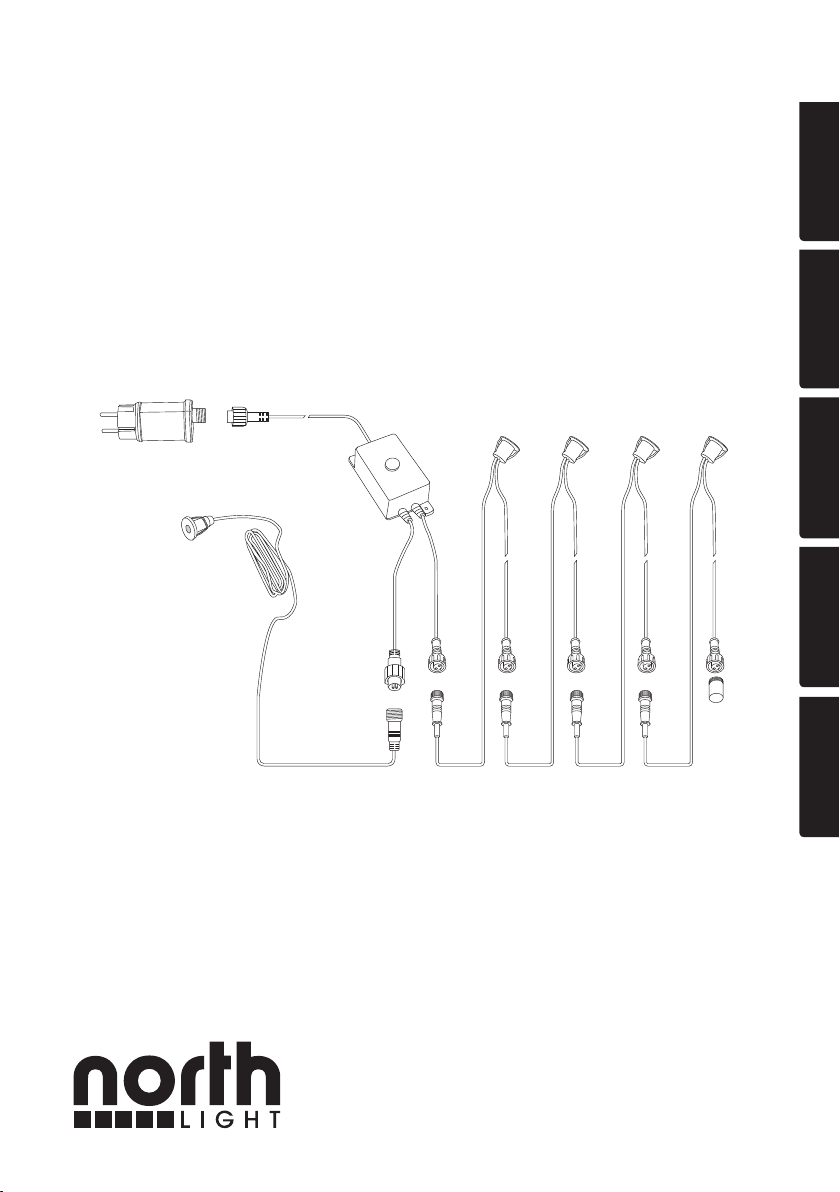

Sisältö

SUOMI

1. Hämäräkytkin

2. Muuntaja

3. Ohjainlaatikko

4. LED-kohdevalaisimet

2

1

3

12

4

Asennusohje

• Mieti valaisimien ja johtojen sijainnit ennen asennuksen aloittamista.

• Sijoita ohjainlaatikko, muuntaja ja johdot siten, että johdot eivät aiheuta kompastumisvaaraa.

• Varmista lamppujen toiminta sijoittamalla hämäräkytkin pienen matkan päähän niistä.

• Varmista, että johdot ovat suojattuina eivätkä voi joutua puristuksiin tai vahingoittua.

• Kiinnitä kaapelit kaapelikiinnikkeillä, jotta kaapelit eivät ole suoraan maata vasten.

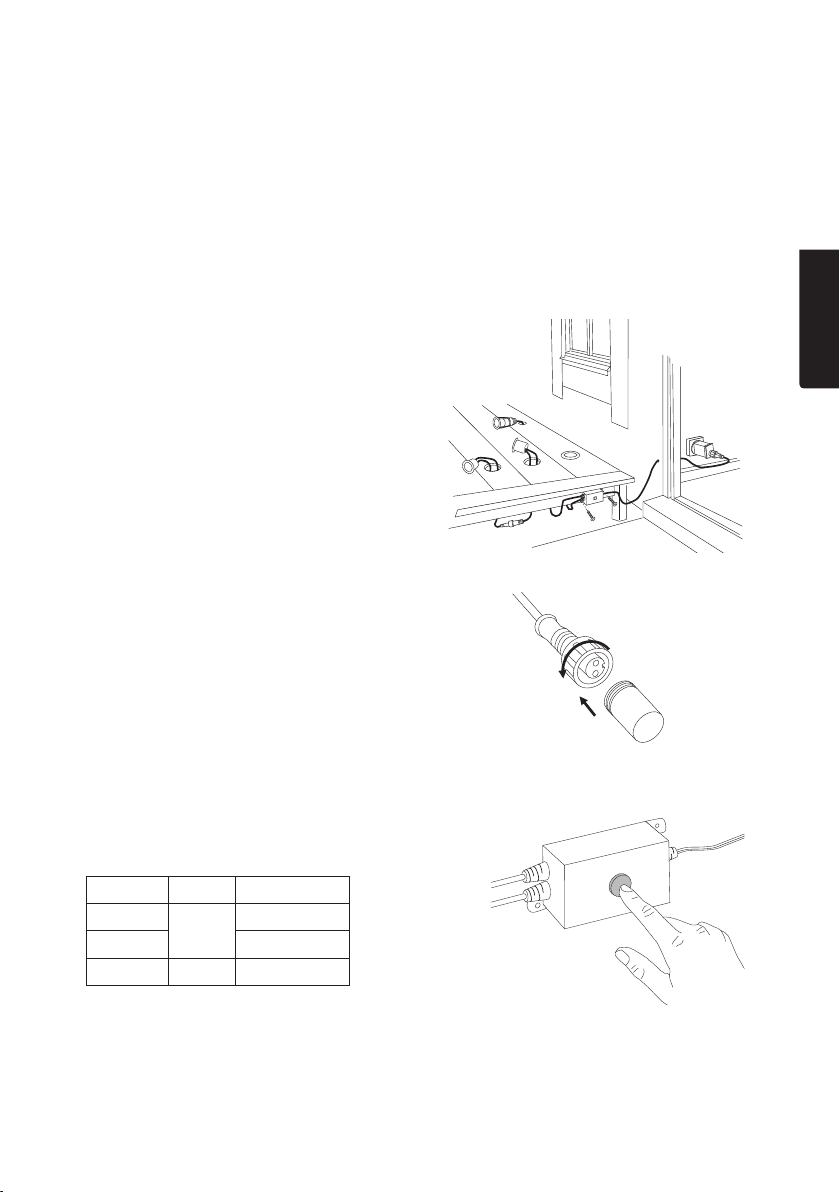

Asennusesimerkki

1. Liitä LED-valaisimet, ohjainlaatikko, hämäräkytkin
ja muuntaja väliaikaisesti yhteen ja sijoita ne
haluamaasi paikkaan. Varmista, että laitteiden
välisten johtojen pituudet ovat riittävät ja
muuntajan voi liittää sopivaan 230 V:n
pistorasiaan.

2. Poraa valaisinten asennusreiät Ø22 mm:n
poralla/reikäsahalla. Poraussyvyys vähintään
35 mm.

3. Poraa Ø16 mm:n reikä hämäräkytkimelle.

4. Irrota laitteet toisistaan, vedä johdot reikien läpi
ja työnnä valaisimet ja hämäräkytkin paikoilleen.

5. Liitä laitteet yhteen ja tiivistä liitännät kiristämällä
mutterit.

6. Asenna suojus sarjan viimeiseen
valaisinliittimeen.

7. Liitä muuntaja pistorasiaan.

SUOMI

Ohjainlaatikko

Muuta valonvoimakkuutta painamalla ohjainlaatikon
painiketta useita kertoja.

Tila LED Valonvoimakkuus

1
2 50%
3 Pois päältä −

Päällä

100%

13

Huolto ja ylläpito

Pyyhi tuote kevyesti kostutetulla liinalla. Käytä mietoa puhdistusainetta.
Älä käytä liuottimia tai syövyttäviä kemikaaleja.

Kierrättäminen

Tämä kuvake tarkoittaa, että tuotetta ei saa hävittää kotitalousjätteen seassa.
Tämä koskee koko EU-aluetta. Virheellisestä hävittämisestä johtuvien
mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä
kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä
tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan.
Ostopaikassa tuote kierrätetään vastuullisella tavalla.

Tekniset tiedot

LED-kohdevalaisimet

Värilämpötila 3000 K
Valonvoimakkuus 4×25 lum
Virransyöttö 3 V, 270 mA, 0,8 W
Johdon pituus 2×80 cm
Kotelointiluokka IP65
Asennusreikä Ø 22 mm

SUOMI

Hämäräkytkin

Johdon pituus 5 m
Kotelointiluokka IP65
Asennusreikä Ø 16 mm

Ohjainlaatikko

Johdon pituus 5 m
Kotelointiluokka IP64
Mitat 94,5×45,5×32 mm

Muuntaja

Tulo 100−240 V AC, 50/60 Hz, 0,7 A max
Lähtö 9−18 V DC, 270 mAh, enintään 4,9 W
Kotelointiluokka IP44

14

LED-Bodeneinbaustrahler 4er-Pack

Art.Nr. 36-7287 Modell MF-3070

Vor Inbetriebnahme dieBedienungsanleitung vollständig durchlesen und für künftigen Gebrauch
aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen
Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme
(Kontakt siehe Rückseite).

Sicherheitshinweise

• DasProdukt vor Stößen und Erschütterungen schützen.

• Darauf achten, dass das Produkt nicht in Wasser oder andere Flüssigkeiten fallen kann.

• Kein Kinderspielzeug.

• Nie versuchen, dasProdukt zu zerlegen oder technisch zu verändern.

• DasProdukt nicht betreiben, wenn es auf irgendeine Weise beschädigt ist.

• Niemals versuchen, dasProdukt zu öffnen, zu reparieren, auseinanderzunehmen oder
anderweitige Änderungen vorzunehmen.

• Niemals direkt in dieLichtquelle blicken, dies kann bleibende Augenschäden verursachen.

• Niemals dieempfohlene Anzahl anLED-Bodeneinbaustrahlern, dieanden Transformator
angeschlossen werden können, überschreiten. Dieses Set kann auf bis zu sechs LED­Bodeneinbaustrahler desselben Modells (Art.Nr. 36-7290) erweitert werden.

Lieferumfang

2

1

1. Dämmerungssensor

2. Netzteil

3. Kontrolleinheit

4. LED-Bodeneinbaustrahler

4

3

DEUTSCH

15

Montageanleitung

• Vor Beginn der Installationsarbeiten empfiehlt es sich, dieAnordnung der Komponenten und
dieKabelführung sorgfältig zu planen.

• DieKontrolleinheit, den Trafo und dieKabel so installieren, dass niemand darüber stolpern kann.

• Um dieordnungsgemäße Funktion des Dämmerungssensors sicherzustellen, diesen in
angemessener Entfernung zu den Bodeneinbaustrahlern anbringen.

• Dabei sicherstellen, dass alle Kabel geschützt liegen und nicht eingeklemmt oder
anderweitig beschädigt werden können.

• DieKabel mit einer Kabelklemme befestigen, sodass sie nicht direkt auf dem Boden liegen.

Installationsbeispiel

1. LED-Bodeneinbaustrahler, Kontrolleinheit,
Dämmerungssensor und Netzteil
vorübergehend zusammenschließen und
wie gewünscht anordnen. Sicherstellen,
dass dieLänge der Kabel zwischen den
Komponenten ausreichend ist und dasNetzteil
aneine geeignete 230 V-Steckdose
angeschlossen werden kann.

2. DieMontagelöcher für dieBodeneinbaustrahler
mit einem Bohrer oder einer Löchsäge mit
Ø22 mm vorbohren. DieEinbautiefe muss mind.
35 mm betragen, damit dieBodeneinbaustrahler
und Kabel Platz finden.

3. Ein Loch mit Ø16 mm für den Dämmerungssensor vorbohren.

4. DieBodeneinbaustrahler voneinander trennen, dieKabel durch
dieLöcher führen und dieStrahler sowie den Dämmerungssensor
einführen und festdrücken.

5. DieKomponenten miteinander verbinden und dieMuttern
aufschrauben, um dichte Verbindungen sicherzustellen.

6. DieSchutzabdeckung auf dem Kontakt des letzten

DEUTSCH

Bodeneinbaustrahlers in der Kette montieren.

7. DasNetzteil in eine Steckdose stecken.

Kontrolleinheit

Zum Einstellen der Helligkeit wiederholt den Knopf auf
der Kontrolleinheit betätigen.

Stufe LED Helligkeit

1
2 50%
3 Aus −

Ein

100%

16

Pflege und Wartung

DasProdukt mit einem feuchten Tuch reinigen. Ein sanftes Reinigungsmittel verwenden, keine
scharfen Chemikalien oder Lösungsmittel.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass dasProdukt nicht gemeinsam mit dem
Hausmüll entsorgt werden darf. Dies gilt in der gesamten EU. Um möglichen
Schäden für Umwelt und Gesundheit vorzubeugen, diedurch unsachgemäße
Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen
Recycling geben, um dienachhaltige Wiederverwertung von stofflichen
Ressourcen zu fördern. Bei der Abgabe des Produktes bitte dieörtlichen
Recycling- und Sammelstationen nutzen oder den Händler kontaktieren.
Dieser kann dasProdukt auf eine umweltfreundliche Weise recyceln.

Technische Daten

LED-Bodeneinbaustrahler

Farbtemperatur 3000 K
Lichtstrom 4×25 lum
Stromversorgung 3 V, 270 mA, 0,8 W
Kabellänge 2×80 cm
Schutzart IP65
Montagelöcher Ø 22 mm

Dämmerungsschalter

Kabellänge 5 m
Schutzart IP65
Montagelöcher Ø 16 mm

Kontrolleinheit

Kabellänge 5 m
Schutzart IP64
Abmessungen 94,5×45,5×32 mm

Netzteil

Primärspannung 100−240 V AC, 50/60 Hz, 0,7 A max
Sekundärspannung 9−18 V DC, 270 mAh, max. 4,9 W
Schutzart IP44

17

DEUTSCH

SVERIGE

KUNDTJÄNST tel: [phone]
fax: [phone]
e-post: [email protected]

INTERNET www.clasohlson.se

BREV Clas Ohlson AB, 793 85 INSJÖN

NORGE

KUNDESENTER tlf.: 23 21 40 00
faks: 23 21 40 80
e-post: [email protected]

INTERNETT www.clasohlson.no

POST Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

SUOMI

ASIAKASPALVELU puh: 020 111 2222
sähköposti: [email protected]

INTERNET www.clasohlson.fi

OSOITE Clas Ohlson Oy, Kaivokatu 10 B, 00100 HELSINKI

UNITED KINGDOM

CUSTOMER SERVICE contact number: 020 8247 9300
e-mail: [email protected]

INTERNET www.clasohlson.co.uk

POSTAL 10 – 13 Market Place
Kingston upon Thames
Surrey
KT1 1JZ

DEUTSCHLAND

KUNDENSERVICE Hotline: [phone]
E-Mail: [email protected]

HOMEPAGE www.clasohlson.de

POSTANSCHRIFT Clas Ohlson GmbH, Jungfernstieg 38,
20354 Hamburg
