NORTHLIGHT JF-CP005 User manual

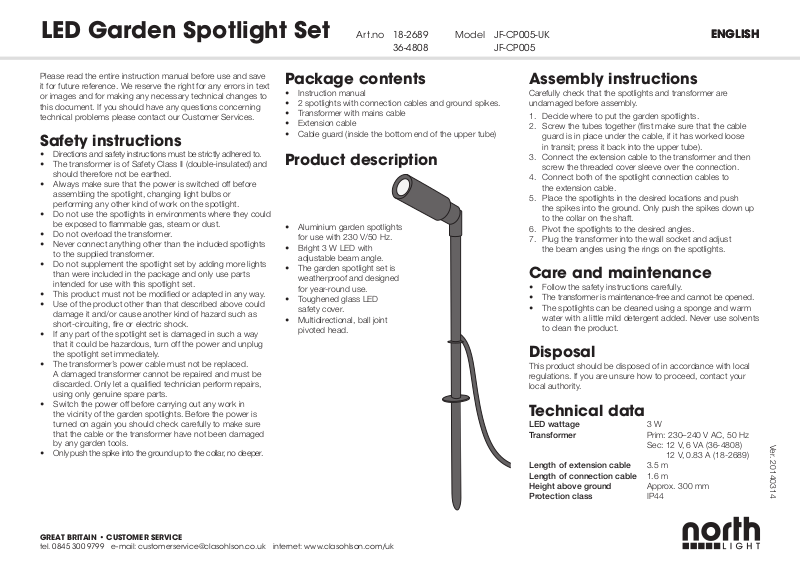

Page 1

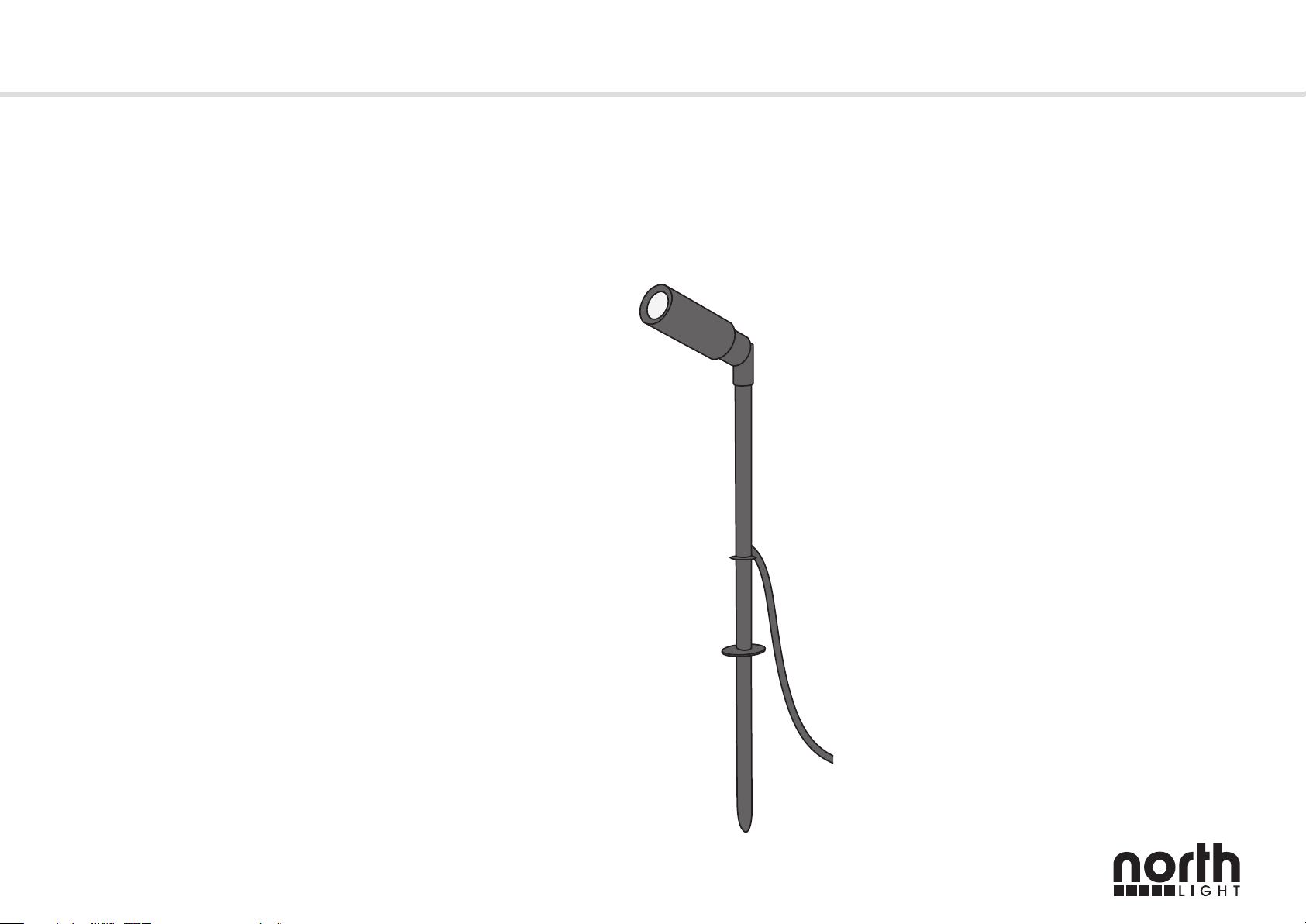

LED Garden Spotlight Set

Art.no 18-2689 Model JF-CP005-UK 36-4808 JF-CP005

ENGLISH

Please read theentire instruction manual before use and save it for future reference. Wereserve theright for any errors in text or images and for making any necessary technical changes to this document. Ifyou should have any questions concerning technical problems please contact our CustomerServices.

Safety instructions

• Directions and safety instructions must be strictly adhered to.

• Thetransformer is of Safety Class II (double-insulated) and should therefore not be earthed.

• Always make sure that thepower is switched off before assembling thespotlight, changing light bulbs or performing any other kind of work on thespotlight.

• Do not use thespotlights in environments where they could be exposed to ﬂammable gas, steam ordust.

• Do not overload thetransformer.

• Never connect anything other than theincluded spotlights to thesupplied transformer.

• Do not supplement thespotlight set by adding more lights than were included in thepackage and only use parts intended for use with this spotlight set.

• This product must not be modiﬁed or adapted in anyway.

• Use of theproduct other than that described above could damage it and/or cause another kind of hazard such as short-circuiting, ﬁre or electric shock.

• If any part of thespotlight set is damaged in such away that it could be hazardous, turn off thepower and unplug thespotlight set immediately.

• Thetransformer’s power cable must not be replaced. Adamaged transformer cannot be repaired and must be discarded. Onlylet aqualiﬁed technician perform repairs, using only genuine spareparts.

• Switch thepower off before carrying out any work in thevicinity of thegarden spotlights. Beforethepower is turned on again you should check carefully to make sure that thecable or thetransformer have not been damaged by any garden tools.

• Only push thespike into theground up to thecollar, no deeper.

Package contents

• Instruction manual

• 2 spotlights with connection cables and ground spikes.

• Transformer with mainscable

• Extension cable

• Cable guard (inside thebottom end of theupper tube)

Product description

• Aluminium garden spotlights for use with 230V/50Hz.

• Bright 3 W LED with adjustable beamangle.

• Thegarden spotlight set is weatherproof and designed for year-rounduse.

• Toughened glass LED safetycover.

• Multidirectional, ball joint pivoted head.

Assembly instructions

Carefully check that thespotlights and transformer are undamaged before assembly.

1. Decidewhere to put thegarden spotlights.

2. Screw thetubes together (ﬁrst make sure that thecable guard is in place under thecable, if it has worked loose in transit; press it back into theupper tube).

3. Connect theextension cable to thetransformer and then screw thethreaded cover sleeve over theconnection.

4. Connect both of thespotlight connection cables to theextension cable.

5. Placethespotlights in thedesired locations and push thespikes into theground. Onlypush thespikes down up to thecollar on theshaft.

6. Pivotthespotlights to thedesired angles.

7. Plugthetransformer into thewall socket and adjust thebeam angles using therings on thespotlights.

Care and maintenance

• Follow thesafety instructions carefully.

• Thetransformer is maintenance-free and cannot be opened.

• Thespotlights can be cleaned using asponge and warm water with alittle mild detergent added. Neverusesolvents to clean theproduct.

Disposal

This product should be disposed of in accordance with local regulations. Ifyou are unsure how to proceed, contact your local authority.

Technical data

LED wattage 3W Transformer Prim: 230–240 V AC, 50Hz Sec: 12 V, 6VA (36-4808)

12 V, 0.83 A (18-2689)

Length of extension cable 3.5m Length of connection cable 1.6m Height above ground Approx. 300mm Protection class IP44

Ver. 20140314

GREAT BRITAIN • CUSTOMER SERVICE tel. 0845 300 9799 e-mail: [email protected] internet: www.clasohlson.com/uk

Page 2

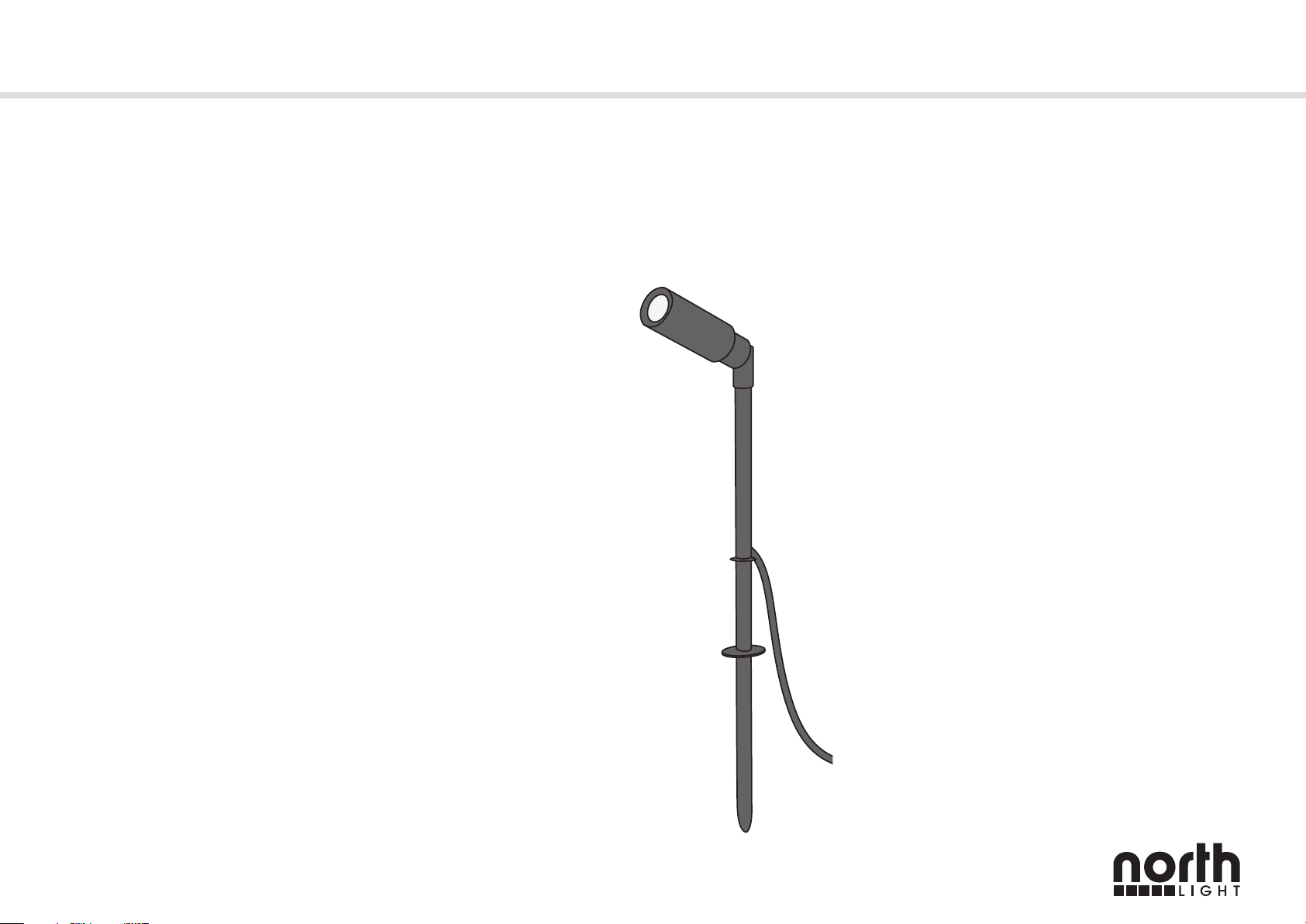

Trädgårdsspotlight LED

Art.nr 18-2689 Modell JF-CP005-UK 36-4808 JF-CP005

SVENSKA

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vireserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vidtekniska problem eller andra frågor, kontakta vår kundtjänst.

Säkerhetsföreskrifter

• Anvisningar och säkerhetsföreskrifter måste följas.

• Transformatorn tillhör skyddsklass II (dubbelisolerad) och ska därför inte jordas.

• Försäkra dig alltid om att strömmen är bruten innan du monterar belysningen eller utför något annat arbete påbelysningen.

• Använd inte armaturerna iomgivningar där de kan utsättas för brandfarlig gas, ånga ellerdamm.

• Den tillhörande transformatorn får inteöverbelastas.

• Anslut endast de bifogade armaturerna till transformatorn.

• Utöka inte anläggningen med ﬂer armaturer än vad som ingår iförpackningen och använd bara delar som hör till belysningen.

• Produkten får inte ändras eller byggas om.

• Annan användning än vad som ovan beskrivits kan skada produkten och innebära risker för skada på annat sätt t.ex. kortslutning, brand eller elektriska stötar.

• Vid skada av något slag då man kan misstänka att anläggningen kan utgöra fara måste strömmen genast slås av och stickkontakten tas ur vägguttaget.

• Transformatorns nätkabel kan inte bytas ut. Gården sönder måste transformatorn kasseras. Låtendast fackman utföra reparationer och använd då bara originaldelar.

• Innan något arbete utförs inärheten av trädgårdsbelysningen så ska strömmen slås av. Innanströmmen slås på igen bör man noga kontrollera att kabeln eller transformatorn inte har skadats av något trädgårdsredskap ellerliknande.

• Tryck inte ner jordspetsen längre ner än att ringen är ijämnhöjd med markytan.

Förpackningen innehåller

• Bruksanvisning

• 2 armaturer med anslutningskabel

• Transformator

• Förlängningskabel

• Kabelskydd (längst ner i det övre röret)

Produktbeskrivning

• Trädgårdsbelysning av aluminium avsedd att anslutas till 230V/50Hz.

• Ljusstark 3 W LED med justerbar spridningsvinkel.

• Trädgårds belysningen kan användas året om, tål attutsättas för regn ochväta.

• Härdat skyddsglas överlysdioden.

• Kulled gör den enkel attrikta.

Monteringsanvisning

Kontrollera noga före monteringen att belysningen och transformatorn är hel och utan skador.

1. Bestäm var trädgårdsbelysningen ska placeras.

2. Skruva ihop rören (kontrollera först att kabelskyddet ﬁnns under kabeln, tryck fast det i det övre röret om det har lossnat under transporten).

3. Anslut förlängningskabeln till transformatorn och skruva fast den gängade tätningshylsan.

4. Anslut de båda armaturernas anslutningskablar till förlängningskabeln.

5. Placera armaturerna på önskad plats och tryck ner jordspetsen ijorden. Tryckendast ner den så långt att ringen på jordspetsen kommer mot marken.

6. Ställ in önskad belysningsvinkel genom att böja kulleden på armaturhuset.

7. Anslut nu stickproppen till vägguttaget och ställ in önskad ljusspridningsvinkel med inställningsringen på armaturhuset.

Skötsel och underhåll

• Följ säkerhetsföreskrifterna noggrant.

• Transformatorn är underhållsfri och går inte attöppna.

• Vid behov rengörs armaturerna med enmjuk svamp och ljummet vatten, tillsätt ev. ettmilt rengöringsmedel. Användaldrig lösningsmedel.

Avfallshantering

När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Ärdu osäker på hur du ska gå tillväga, kontakta din kommun.

Tekniska data

Effekt LED 3W Transformator Prim: 230–240 V AC, 50Hz Sek: 12 V, 6VA (36-4808)

12 V, 0,83 A (18-2389)

Längd förlängningskabel 3,5m Längd anslutningskabel 1,6m Höjd från mark ca 300mm Kapslingsklass IP44

Ver. 20140314

SVERIGE • KUNDTJÄNST tel: 0247/445 00 fax: 0247/445 09 e-post: [email protected] internet: www.clasohlson.se

Page 3

Hagespotlight LED

Art.nr. 18-2689 Modell JF-CP005-UK 36-4808 JF-CP005

NORSK

Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk. Vireserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data. Vedtekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter.

Sikkerhet

• Anvisninger og sikkerhetsforanstaltninger må følges.

• Transformatoren tilhører beskyttelsesklasse II (dobbelisolert) og skal derfor ikke jordes.

• Forviss deg alltid om at strømmen er brutt før belysningen monteres eller annet arbeid på belysningen utføres.

• Bruk ikke armaturene iomgivelser der de kan utsettes for brannfarlig gass, damp ellerstøv.

• Den tilhørende transformatoren må ikkeoverbelastes.

• Ingen andre produkter enn den medfølgende armaturen skal kobles til transformatoren.

• Utvid ikke lysanlegget med ﬂere armaturer enn det som følger med iforpakningen, og bruk kun deler som hører til belysningen.

• Produktet må ikke forandres på eller bygges om.

• Annen bruk, enn hva som er beskrevet over, kan skade produktet og føre til for skade på annen måte f.eks. kortslutning, brann eller elektriske støt.

• Ved skader hvor man mistenker at anlegget utgjør farer, må strømmen kobles fra umiddelbart. Trekkda støpselet ut fra strømuttaket.

• Transformatorens nettkabel kan ikke skiftes. Gården istykker, må transformatoren kasseres. Lakun fagpersoner utføre reparasjoner og bruk kun originale deler.

• Før noe arbeid utføres inærheten av hagebelysningen så skal strømmen slås av. Førstrømmen kobles til igjen bør man nøye kontrollere at kabelen eller transformatoren ikke er skadet av noe hageredskap.

• Trykk ikke jordspydet lengre ned ibakken enn at ringen er jevnt med jordoverﬂaten.

Forpakningen inneholder

• Brukerveiledning

• 2 stk. armaturer med tilkoblingskabler og markfester.

• Transformator med primærkabel

• Forlengelseskabel

• Kabelbeskyttelse (lengst nede i det øvre røret)

Produktbeskrivelse

• Hagebelysning produsert ialuminium for kobling til strømnettet: 230 V AC, 50Hz.

• 3 W LED med justerbar spredningsvinkel.

• Hagebelysningen er beregnet for bruk året rundt. Dentåler regn og fuktighet.

• Herdet beskyttelsesglass overlysdioden.

• Kuleledd som gjør at den erenkel åjustere.

Monteringsanvisning

Kontroller nøye før montering at belysningen og transformatoren er hel og uten skader.

1. Bestemhvor hagebelysningen skal plasseres.

2. Skru rørene sammen (kontroller først at kabelbeskyttelsen er under kabelen, trykk den fast i det øvre røret hvis den har løsnet under transport).

3. Forlengelseskabelen kobles til transformatoren og skues fast i den gjengede tetningshylsen.

4. Begge tilkoblingskablene fra armaturene kobles til forlengelseskabelen.

5. Bestemenpassende plass for armaturene og press jordspydet godt ned ijorden. Spydetmå dog ikke presses så langt ned ijorden at ringen kommer under bakkenivå.

6. Still inn ønsket belysningsvinkel ved å bøye kuleleddet på armaturhuset.

7. Støpselet kobles til etstrømuttak og ønsket spredningsvinkel justeres inn med installeringsringen påarmaturhuset.

Stell og vedlikehold

• Følg sikkerhetsanvisningene nøye.

• Transformatoren er vedlikeholdsfri og kan ikkeåpnes.

• Armaturen rengjøres ved behov med enmyk svamp og lunket vann. Tilsett eventuelt litt mildt rengjøringsmiddel ivannet. Brukaldri løsemidler til rengjøringen.

Avfallshåndtering

Når produktet skal kasseres, må det skje ihenhold til lokale forskrifter. Vedusikkerhet, ta kontakt med lokale myndigheter.

Tekniske data

Effekt/LED 3W Transformator Prim:230–240 V AC; 50Hz

Sek: 12 V DC, 6VA (36-4808) 12 V, 0,83 A (18-2389)

Lengde forlengelseskabel 3,5m Lengde på tilkoblingskabel 1,6m Høyde over bakken Ca.300mm Kapslingsklasse IP44

Ver. 20140314

NORGE • KUNDESENTER tel: 23 21 40 00 fax: 23 21 40 80 e-post: [email protected] internett: www.clasohlson.no

Page 4

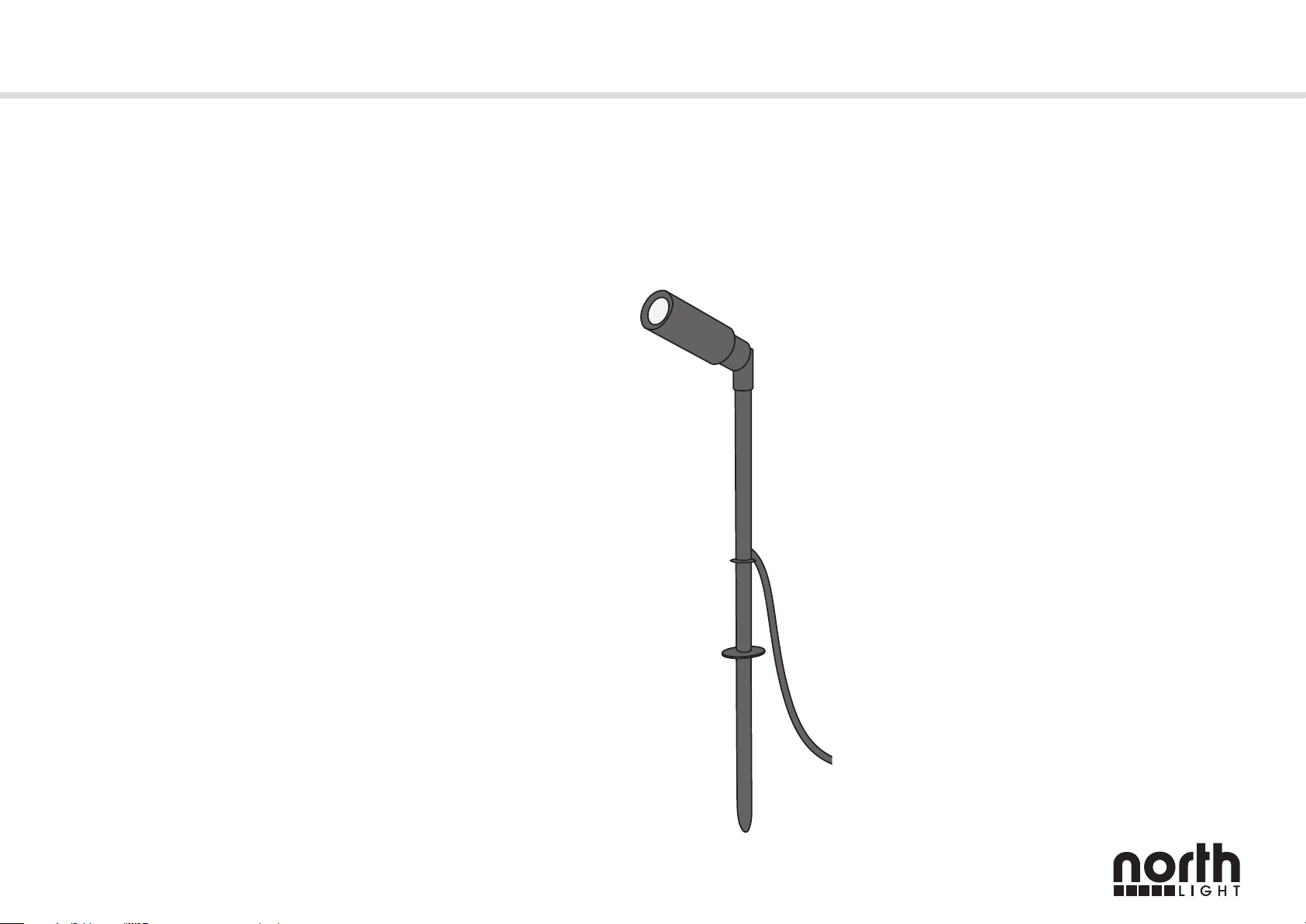

Puutarhakohdevalaisin LED

Tuotenro 18-2689 Malli JF-CP005-UK 36-4808 JF-CP005

SUOMI

Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytäkäyttöohjeet tulevaa tarvetta varten. Pidätämmeoikeuden teknisten tietojen muutoksiin. Emmevastaa mahdollisista teksti- tai kuvavirheistä. Joslaitteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun.

Turvallisuusohjeita

• Käyttö- ja turvallisuusohjeita tulee noudattaa.

• Muuntaja kuuluu suojaluokkaan II (kaksoiseristetty), sitä eimaadoiteta.

• Varmista, ettei virta ole kytkettynä valaisinta asennettaessa tai muita toimenpiteitä suoritettaessa.

• Älä käytä valaisinta paikoissa, joissa se voi altistua helposti syttyville kaasuille, höyryille tai pölylle.

• Pakkauksen mukana tulevaa muuntajaa eisaaylikuormittaa.

• Muuntajaan saa liittää ainoastaan pakkauksen mukana tulevat valaisimet.

• Älä liitä järjestelmään useampia valaisimia kuin mitä pakkaukseen sisältyy. Käytä ainoastaan valaisimen alkuperäisosia.

• Tuotetta ei saa muuttaa millään tavalla.

• Käyttöohjeen vastainen käyttö voi vioittaa tuotetta ja aiheuttaa vahinkoa, esim. oikosulun, tulipalon tai sähköiskun.

• Jos tuotteessa ilmenee jokin vika, joka saattaa aiheuttaa vaaratilanteen, virta tulee katkaista välittömästi ja pistoke irrottaa pistorasiasta.

• Muuntajan virtajohtoa ei saa vaihtaa. Josse vioittuu, muuntaja on hävitettävä. Tuotteen saa korjata vain asiantuntija. Korjauksessa saa käyttää ainoastaan alkuperäisosia.

• Sammuta virta, ennen valaisinten läheisyydessä työskentelyä. Ennenkuin virta kytketään takaisin päälle, tulee varmistaa, etteivät esim. puutarhatyökalut ole vahingoittaneet muuntajaa ja johtoja.

• Paina maakärki maahan niin, että rengas on samalla tasolla maanpinnan kanssa. Äläpaina maakärkeä syvemmälle.

Pakkauksen sisältö

• Käyttöohje

• 2 valaisinta, joissa liitäntäjohdot ja maakärjet.

• Muuntaja ja ensiöjohto

• Pidennysjohto

• Kaapelisuoja (yläputken alaosassa)

Tuotekuvaus

• Alumiininen puutarhavalaisin, joka liitetään verkko virtaan (230V/50Hz).

• Voimakas 3 W:n led, säädettävä avautumiskulma.

• Puutarhavalaisinta voi käyttää ympäri vuoden, ja se kestää sadettaja kosteutta.

• Led-lampun suojana on karkaistu suojalasi.

• Helppo suunnata kuulanivelen ansiosta.

Asennus

Varmista ennen asennusta, että valaisimet ja muuntaja ovatehjiä.

1. Valitse puutarhavalaisinten sijoituspaikat.

2. Ruuvaa putket yhteen (varmista ensin, että kaapelin alla on kaapelisuoja, paina se kiinni yläputkeen, jos se on irronnut kuljetuksen aikana).

3. Liitä pidennysjohto muuntajaan ja kierrä kierteinen tiivistyshylsy kiinni.

4. Liitä molempien valaisinten liitäntäjohdot pidennysjohtoon.

5. Sijoita valaisimet haluamaasi paikkaan ja paina maakärjet maahan. Painakärkiä ainoastaan niin syvälle, että maakärjen rengas on maanpinnan tasolla.

6. Säädä oikea valaisukulma taivuttamalla kulmaniveltä.

7. Liitä pistoke pistorasiaan ja säädä haluamasi avautumiskulma valaisimen säätörenkaan avulla.

Huolto ja ylläpito

• Noudata käyttöohjeita!

• Muuntaja ei vaadi huoltoa eikä sitä voiavata.

• Puhdista valaisimet tarvittaessa pehmeällä sienellä ja haalealla vedellä, käytä tarvittaessa mietoa puhdistusainetta. Äläkäytä liuottimia.

Kierrätys

Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.

Tekniset tiedot

Teho LED 3W Muuntaja Ensiö 230–240 V AC, 50Hz Toisio 12 V, 6VA (36-4808)

12 V, 0,83 A (18-2389)

Pidennysjohdon pituus 3,5m Liitäntäjohdon pituus 1,6m Korkeus maanpinnasta Noin 300mm Kotelointiluokka IP44

Ver. 20140314

SUOMI • ASIAKASPALVELU

puh: 020 111 2222 sähköposti: [email protected] kotisivu: www.clasohlson.fi

Page 5

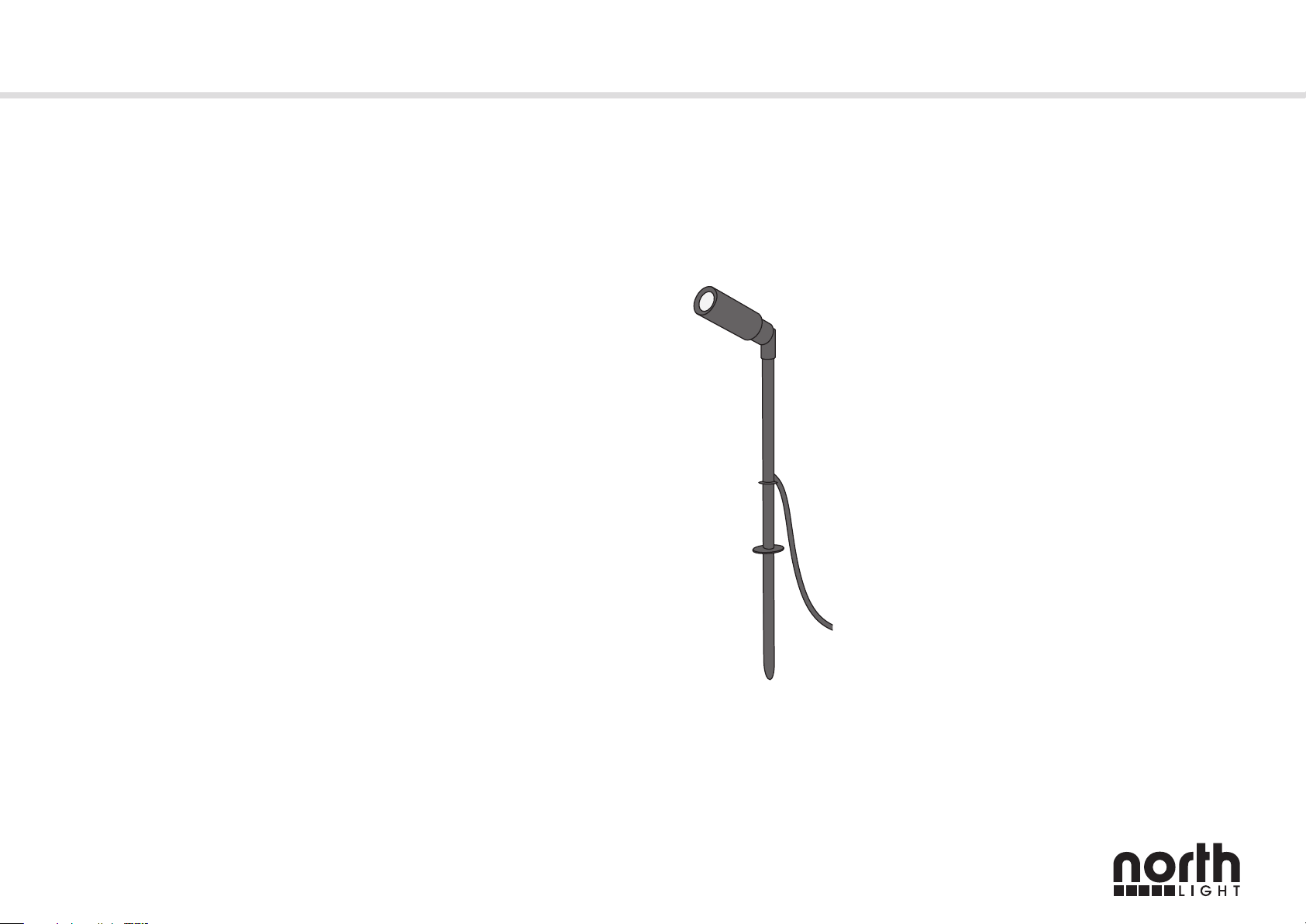

Gartenspotlight LED

Art.Nr. 18-2689 Modell JF-CP005-UK 36-4808 JF-CP005

DEUTSCH

Vor Inbetriebnahme diekomplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme.

Sicherheitshinweise

• Anweisungen und Sicherheitshinweise müssen befolgt werden.

• Der Trafo hat dieSchutzklasse II (doppelt isoliert) und darf daher nicht geerdet werden.

• Immer vor der Montage der Beleuchtung oder vor dem Ausführen von Arbeiten ander Beleuchtung sicherstellen, dass dieStromversorgung unterbrochen ist.

• Leuchte nicht in einer Umgebung verwenden, in der sie Gas, Dampf oder Staub ausgesetzt ist.

• Der mitgelieferte Trafo darf nicht überlastet werden.

• Nur diemitgelieferten Leuchten anden Trafo anschließen.

• Nicht mehr Leuchten anden Trafo anschließen als im Lieferumfang enthalten sind und nur Komponenten verwenden, diezur Beleuchtung gehören.

• DasProdukt darf nicht verändert oder umgebaut werden.

• DasProdukt nicht in anderer als in dieser Bedienungsanleitung beschriebenen Weise verwenden, da dies zu Beschädigungen in Form von Kurzschlüssen, Brand oder Stromschlägen führen kann.

• Bei Beschädigungen, bei denen zu befürchten ist, dass dieBeleuchtungsanlage eine Gefahr darstellt, muss dieStromversorgung sofort abgeschaltet und der Stecker aus der Steckdose gezogen werden.

• DasNetzkabel des Trafos kann nicht ausgewechselt werden. Bei defektem Kabel muss der Trafo entsorgt werden. Reparaturen nur vom Fachmann ausführen lassen und nur Originalteile verwenden.

• Bevor Arbeiten in der Nähe der Gartenbeleuchtung ausgeführt werden, muss dieStromversorgung unterbrochen werden. Bevor der Strom wieder eingeschaltet wird, muss genau kontrolliert werden, ob Kabel oder Trafo durch Gartengeräte oder Ähnliches beschädigt wurden.

• Den Erdspieß nur so weit eindrücken, bis der Ring auf Höhe des Erdbodens ist.

Lieferumfang

• Bedienungsanleitung

• 2 Leuchten mit Anschlusskabel

• Trafo

• Verlängerungskabel

• Kabelschutz (ganz unten im oberen Rohr)

Produktbeschreibung

• Gartenbeleuchtung aus Aluminium für den Anschluss an230V/50Hz.

• Lichtstärke 3 W LED mit einstellbarem Strahlungswinkel.

• DieGartenbeleuchtung ist für den ganzjährigen Gebrauch geeignet und hält Regen und Feuchtigkeit stand.

• DieLeuchtdiode ist mit gehärtetem Schutzglas geschützt.

• DasKugelgelenk ermöglicht ein einfaches Justieren.

Montageanleitung

Vor der Montage genau kontrollieren, ob Beleuchtung und Trafo intakt und unversehrt sind.

1. Den Standort für dieGartenbeleuchtung wählen.

2. DieRohre zusammenschrauben (zuerst sicherstellen, dass der Kabelschutz unter dem Kabel liegt, Schutz im oberen Rohr festdrücken, falls er sich beim Transport gelöst hat).

3. DasVerlängerungskabel anden Trafo anschließen und diemit Gewinde versehene Dichtungshülse festschrauben.

4. DieAnschlusskabel der beiden Leuchten andasVerlängerungskabel anschließen.

5. DieLeuchten am gewünschten Ort aufstellen und den Erdspieß in den Boden drücken. Nur so weit in den Boden drücken, bis der Ring des Erdspießes auf dem Boden auﬂiegt.

6. Durch Beugen des Kugelgelenks am Beleuchtungsgehäuse den gewünschten Beleuchtungswinkel einstellen.

7. Als Nächstes den Stecker andieSteckdose anschließen und mit dem Einstellring am Beleuchtungsgehäuse den gewünschten Strahlungswinkel einstellen.

Pflege und Wartung

• DieSicherheitshinweise genau befolgen.

• Der Trafo ist wartungsfrei und kann nicht geöffnet werden.

• Bei Bedarf werden dieLeuchten mit einem weichen Schwamm und warmem Wasser gereinigt, eventuell ein mildes Reinigungsmittel zusetzen. Auf keinen Fall Lösungsmittel verwenden.

Hinweise zur Entsorgung

Bitte dasProdukt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.

Technische Daten

LED-Leistung 3W

Trafo Prim: 230–240 V AC, 50Hz Sek: 12 V, 6VA (36-4808)

12 V, 0,83 A (18-2389)

Länge Verlängerungskabel 3,5m

Länge Anschlusskabel 1,6m

Höhe ab Boden ca. 300mm

Schutzart IP44

Ver. 20140314

DEUTSCHLAND • KUNDENSERVICE Unsere Homepage www.clasohlson.de besuchen und auf Kundenservice klicken.
