LED Deck Light Set
Art.no 18-2939, 36-5626/27/28 Model JF8016-UK, JF8016, -1, -2
Please read theentire instruction manual before using theproduct and then save it for future reference. We reserve theright for any errors in text or images and any necessary changes made to technical data. In theevent of technical problems or other queries, please contact our Customer Services (see address details on theback).
Safety
• This set consists of 4 low-voltage (12 V) LED deck lights. Never connect anLED deck light directly to amains power point.
• Always unplug thetransformer from thepower point assembly and installation.
• Thetransformer contains no parts that can be adjusted or replaced. It must be disposed of if defective.
• Do not tamper with or modify thetransformer or any of thecomponents connected to it.
• Never exceed therecommended limit of LED deck lights which can be connected to thetransformer. This set may be expanded to include 10 LED deck lights of thesame type (art.no 36-5627).
• Never overload thetransformer. Consult acompetent electrician if you are uncertain.

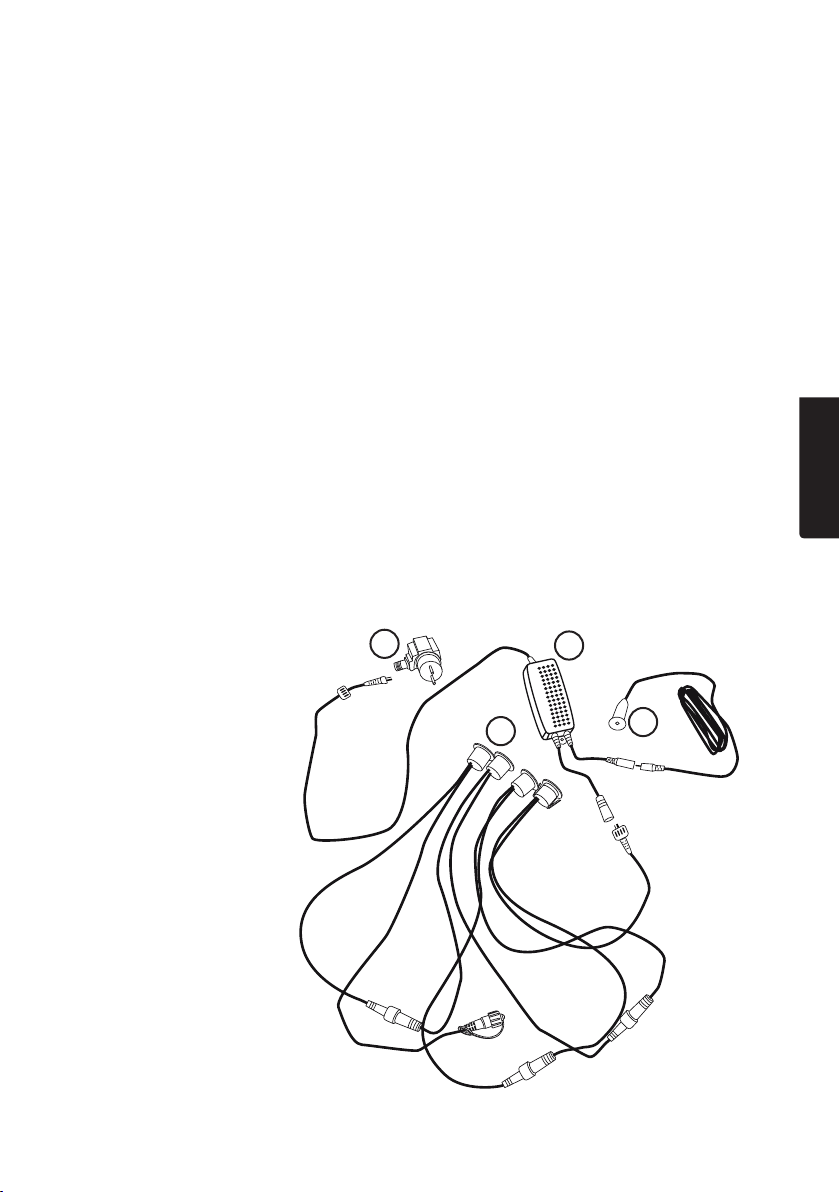

Contents

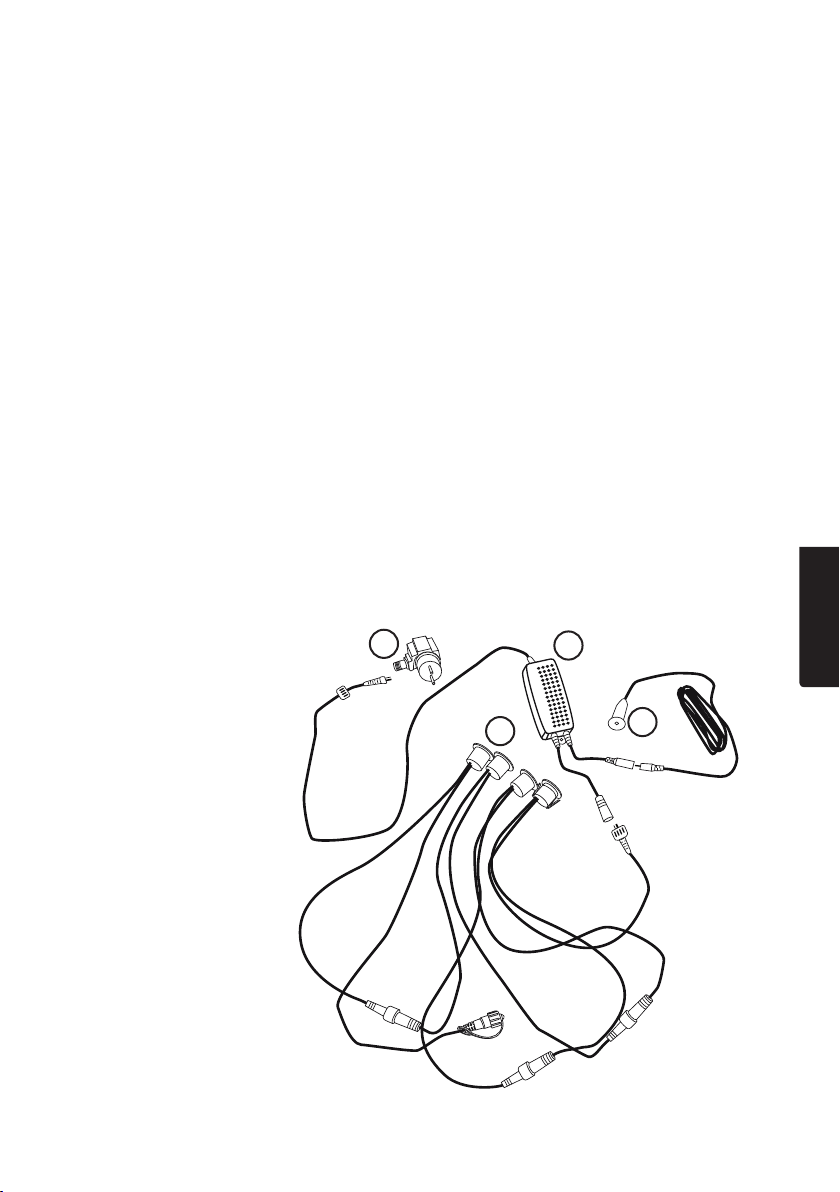

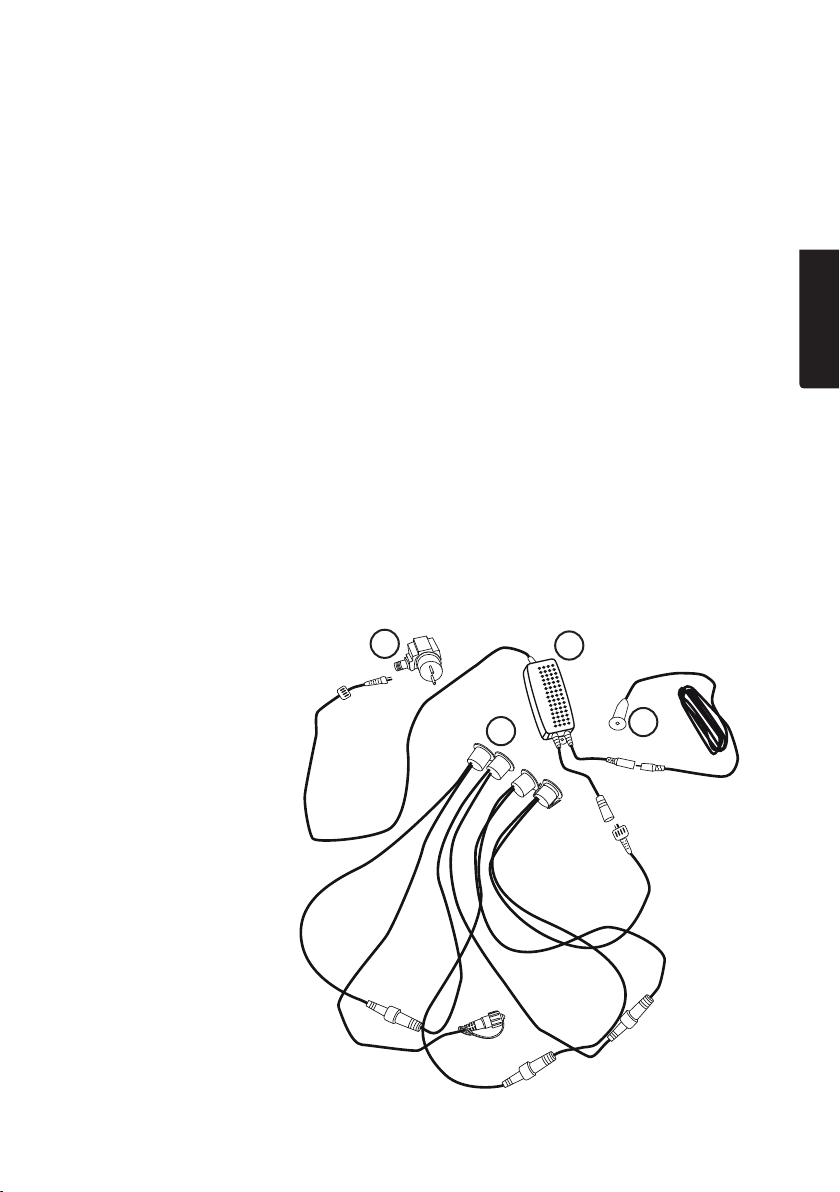

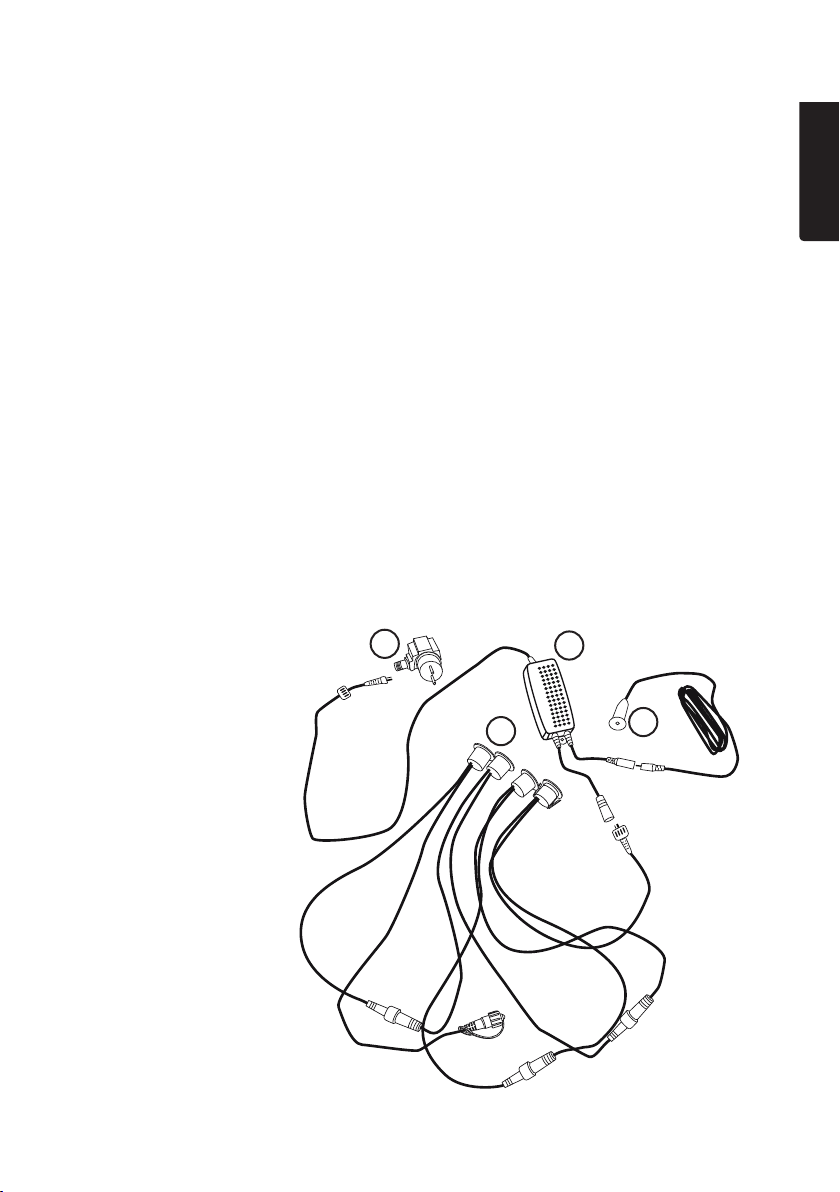

1. 4 LED deck lights (IP65)
2. 12V transformer (IP44)
3. Junction box
4. Twilight switch
2
1
3
4
ENGLISH
3
Page 4
Planning and installation
• Plan theplacement of all thefittings and cables before beginning installation.
• Position thejunction box, transformer and cables in such away that no-one will trip over thecables.
ENGLISH
• Make sure that all thecables are protected and that there is no risk of them being crushed or damaged in any way.
Note: Fasten thecables with cable clips so that they are not lying directly on theground.

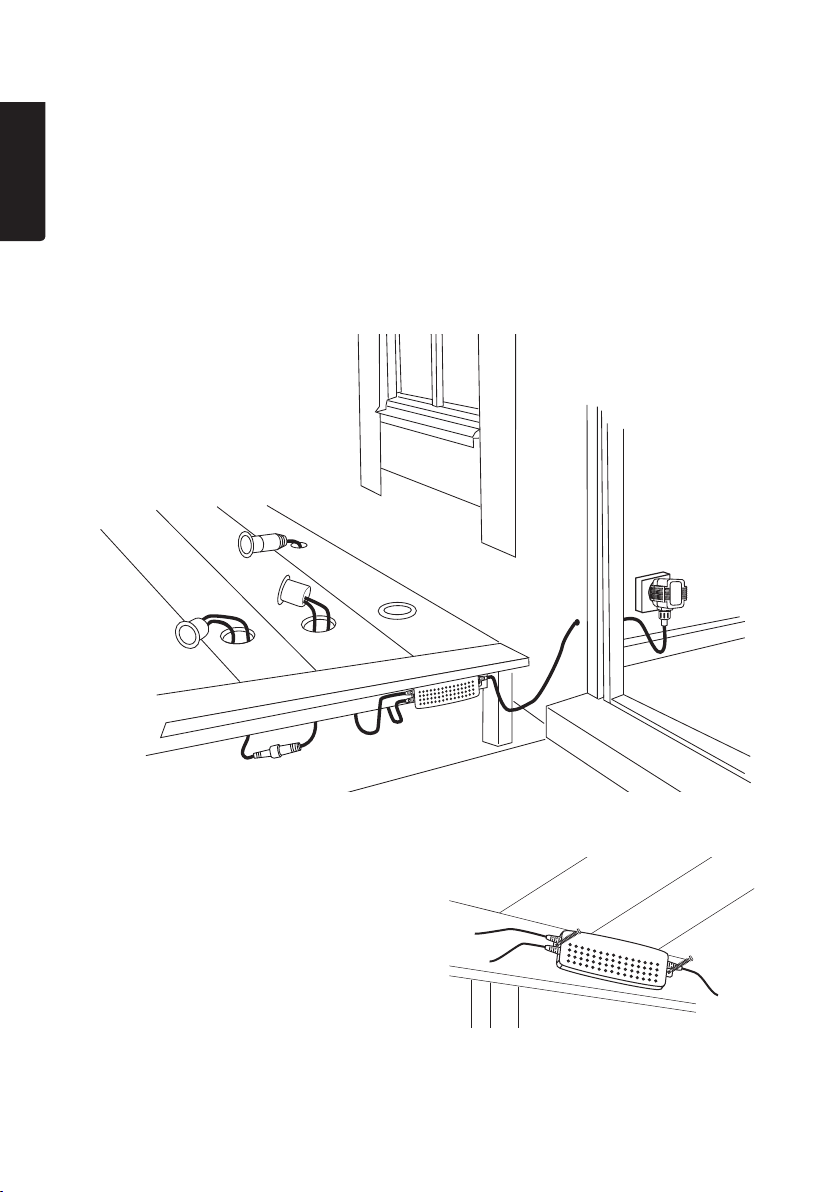

Wiring Diagrams

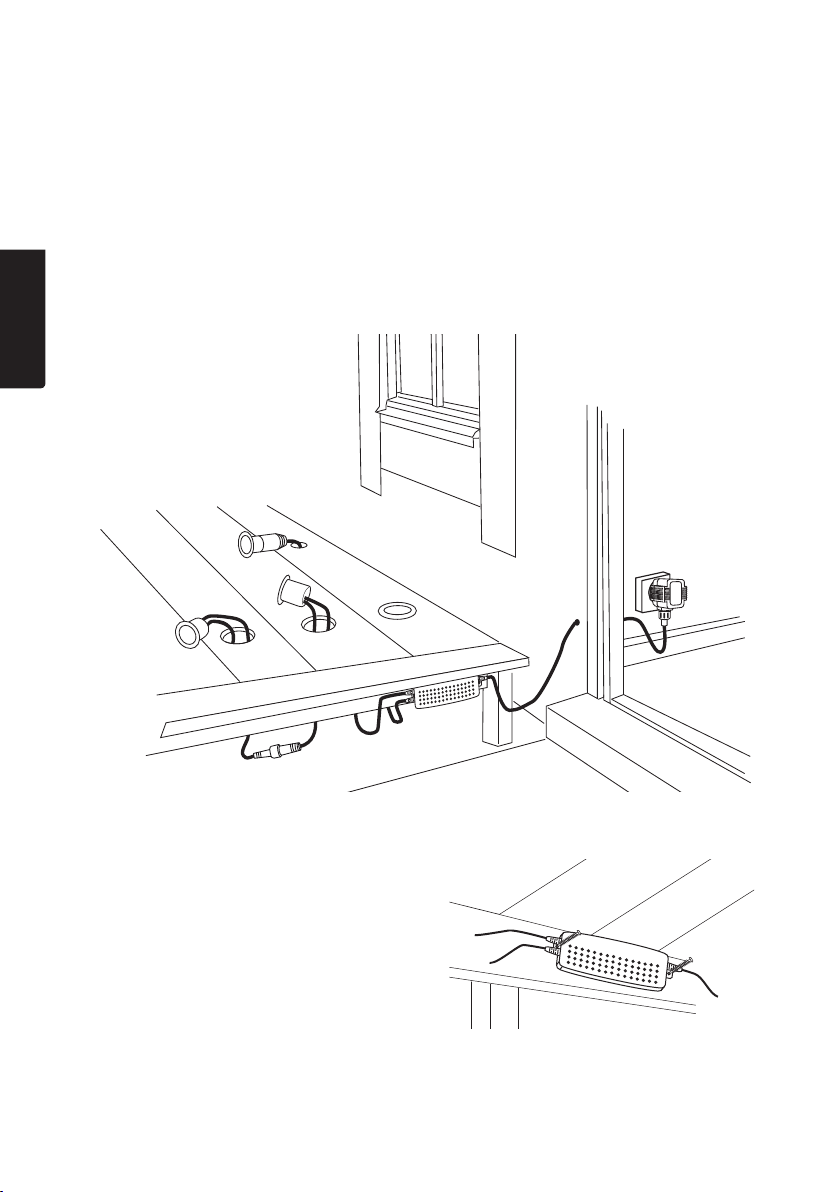

1. Install thejunction box where thetransformer can be connected to asuitable wall socket. Make sure theconnection cable of thejunction box reaches thetransformer.
2. Do not connect thetransformer to apower point at this stage.
3. Connect theLED lights together and place them in thedesired locations.
4
Page 5

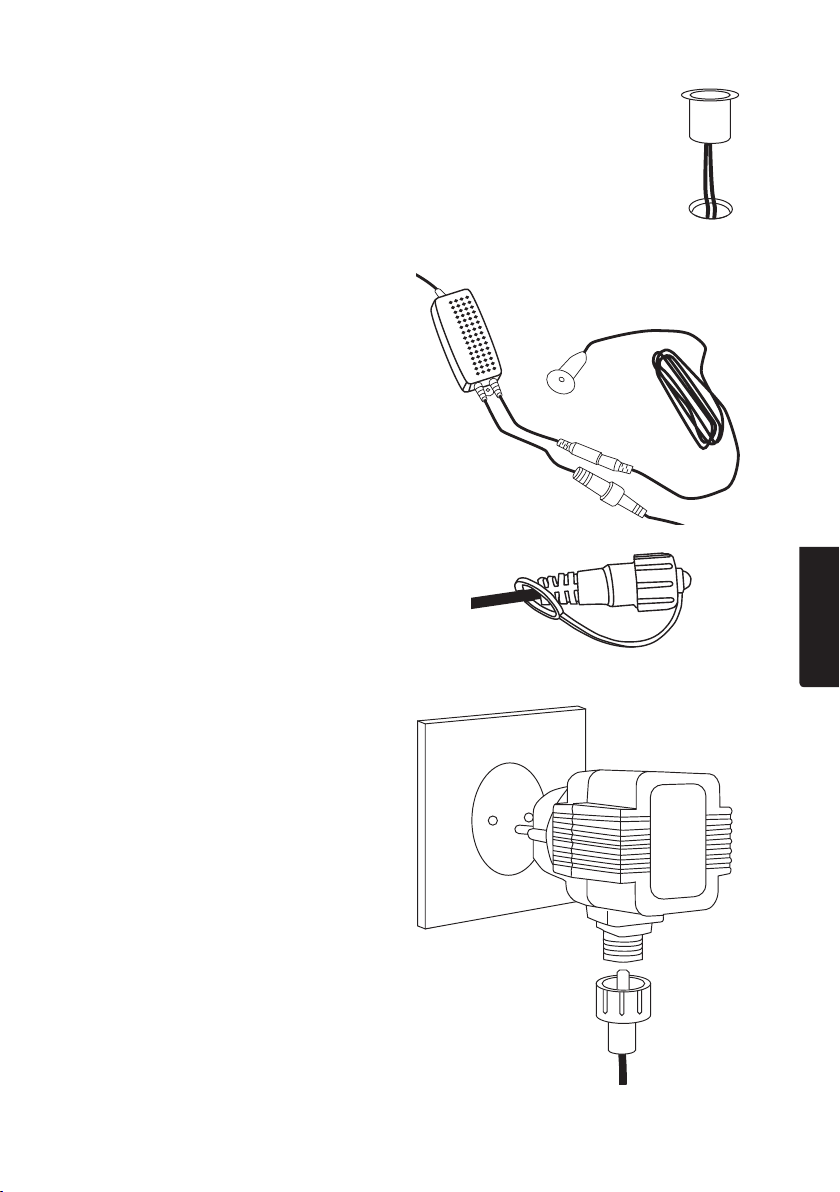

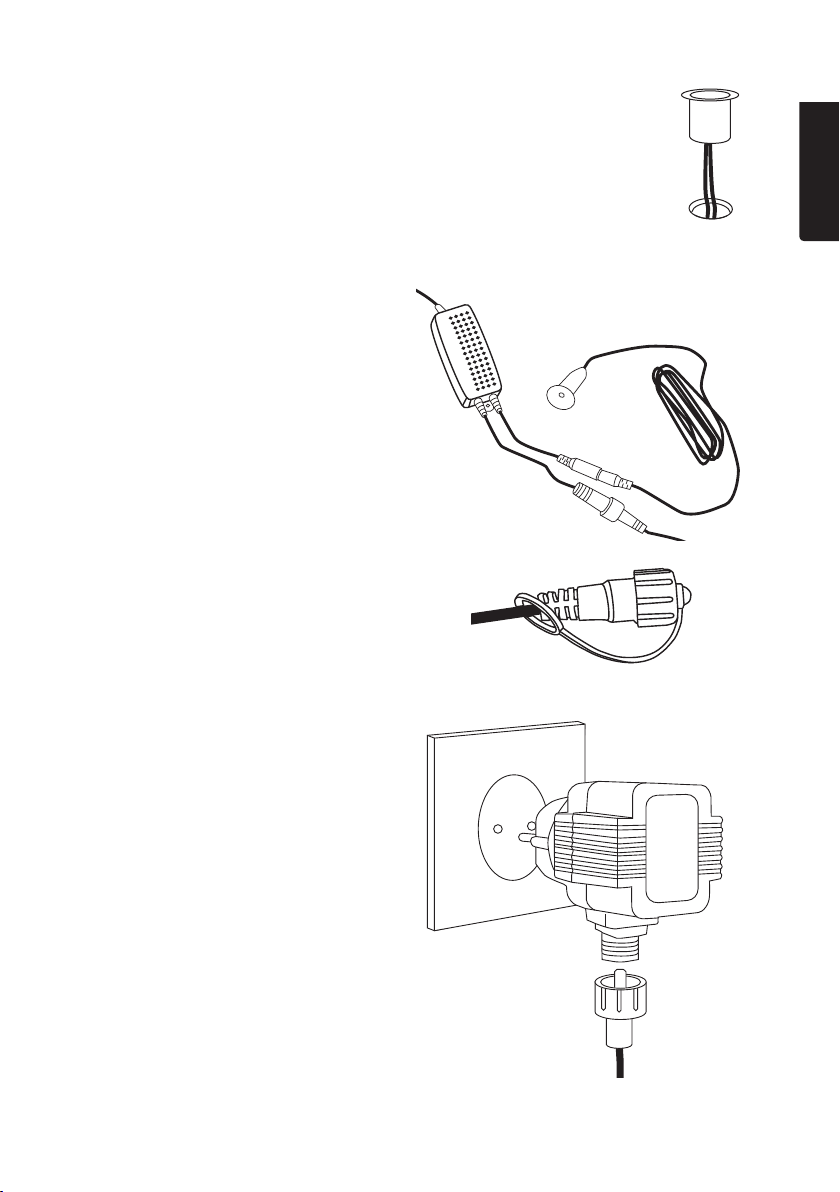

4. When you are happy with theposition of thelights, saw out 29 mm diameter mounting holes (suitable hole saws can be bought from Clas Ohlson). Thelights need amounting depth clearance of at least 35 mm for thecables.
5. Disconnect thelights, feed thecables through theholes and fit thelights into theholes.
6. Drill a20 mm diameter mounting hole for thetwilight switch.
7. Feed thetwilight switch cable into thehole and fit theswitch in thehole.
8. Join thelights together and connect them to thejunction box. Connect thetwilight switch to thejunction box.
9. Screw thecover onto thelast light to prevent theingress of water and dust. Secure thecable so that theend with thecover is not directly on theground.
ENGLISH
29 mm
10. Connect thejunction box cable to thetransformer and secure it with thenut threaded on thecable. Connect thetransformer to awall socket. If thetransformer is to be connected outdoors, thepower outlet must be rated at least IP44.
5
Page 6
Disposal
This product should be disposed of in accordance with local regulations. If you are unsure how to proceed, contact your local council.
ENGLISH
Specifications
Transformer
Input 230 V, 50 Hz Output 12V, max 6 VA IP rating IP44
LED Deck lights
IP rating IP65 Colour temperature 3000K Mounting hole Ø 29mm, depth 35mm Outside diam 32mm Cable length 1.5m per light
Junction box
• Terminals for connecting LED lights and twilight switch
• 1m power cable to thetransformer
• Amaximum of 10 LED lights can be connected
Twilight switch
Cable length 5m Mounting hole diam 20mm Outside diam 23mm
• This starter set can be supplemented with additional LED lights (Art. no: 36-5627)
• Thespacing between thelights can be extended using 3 m extension cable (Art.no: 36-5628)
6
Page 7

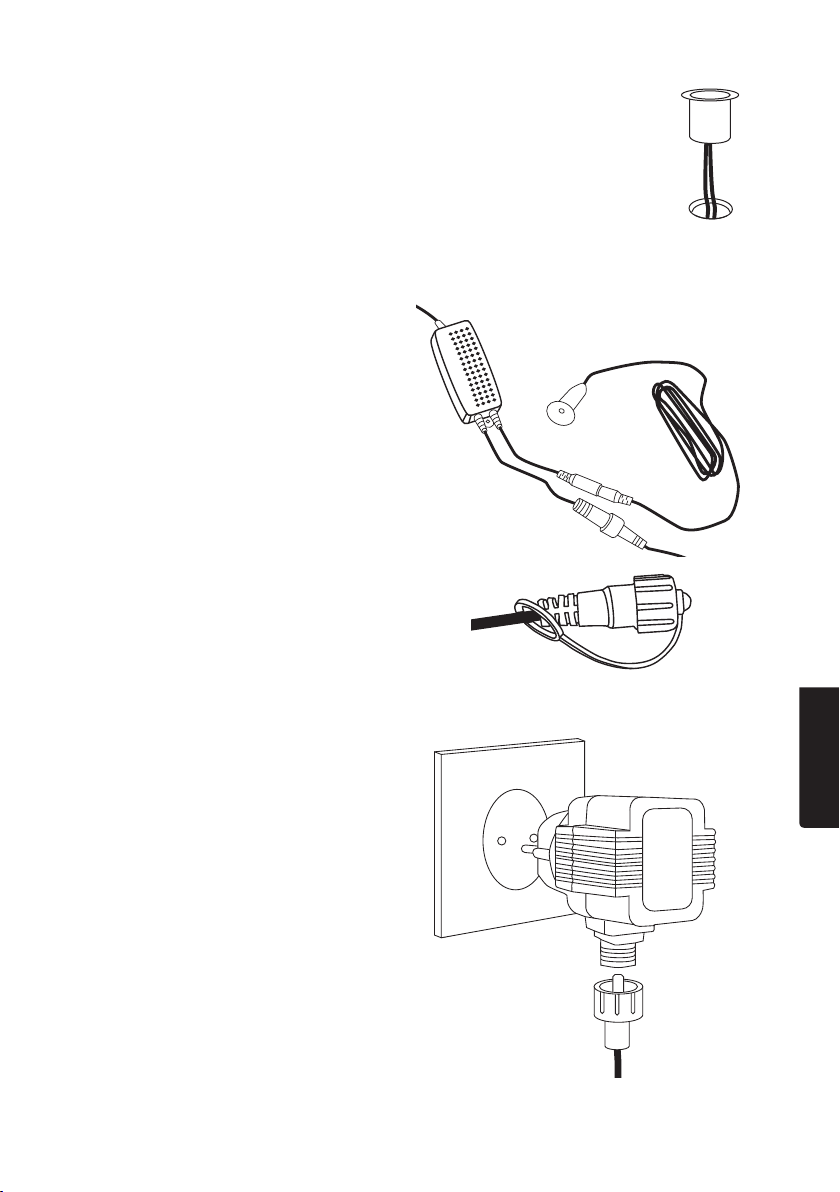

LED-decklight
Art.nr 18-2939, 36-5626/27/28 Modell JF8016-UK, JF8016, -1, -2
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).
Säkerhet
• I satsen ingår 4 LED-spotlights som drivs av lågspänning (12 V). Anslut aldrig en LED-spotlight direkt till ett vägguttag.
• Dra ut transformatorn ur vägguttaget före montering och installation.
• Transformatorn innehåller inga delar som kan justeras eller bytas ut, den måste kasseras om den är defekt.
• Ändra inte transformatorn eller någon komponent som är ansluten till den.
• Överskrid aldrig det rekommenderade antal LED-spotlights som kan anslutas till transformatorn. Detta set är utbyggbart till 10 LED-spotlights av samma typ (art.nr 36-5627).
• Överbelasta aldrig transformatorn. Rådgör med en behörig elektriker om du är tveksam.

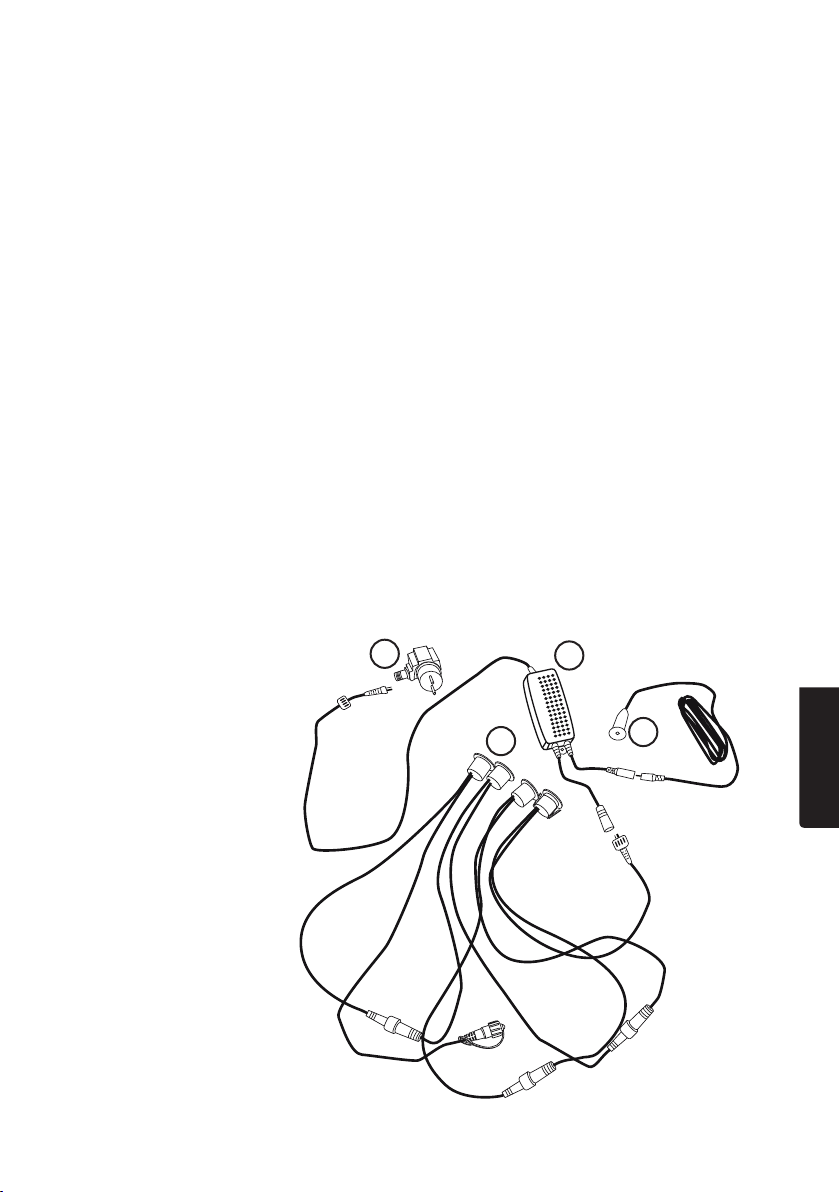

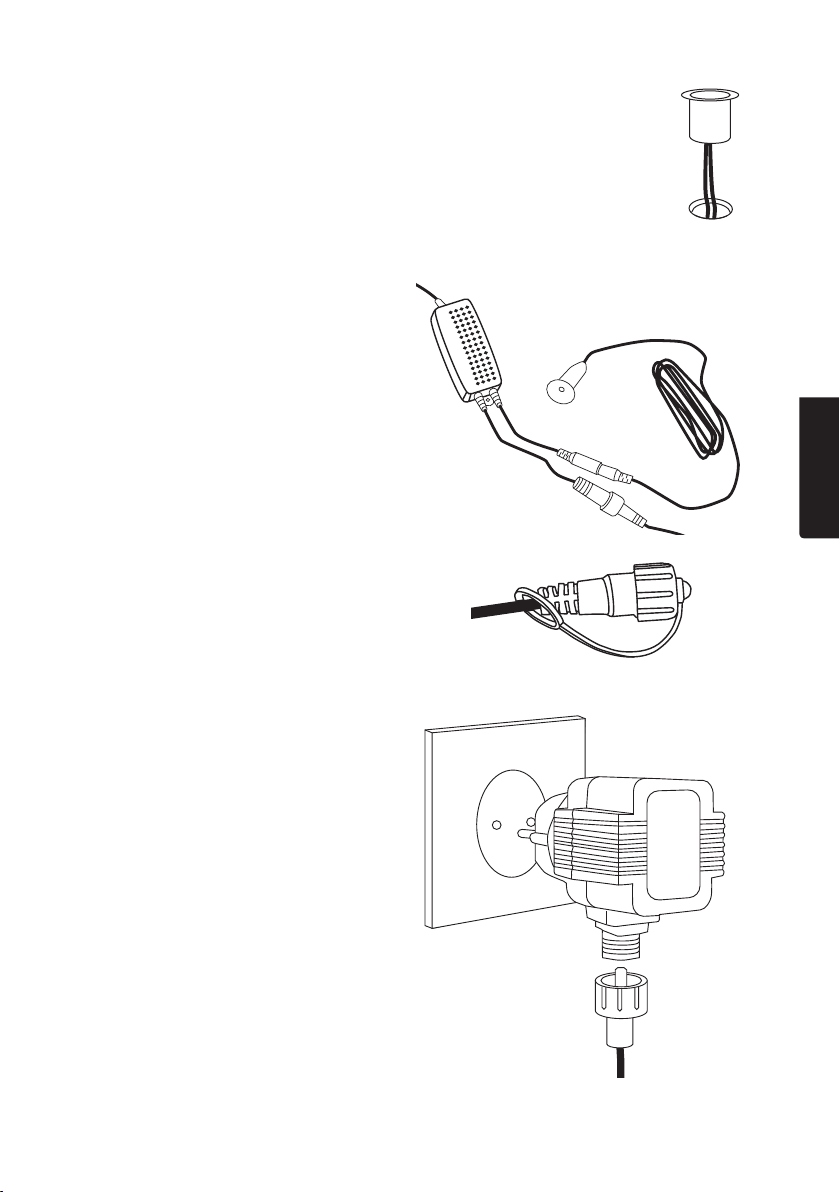

Förpackningen innehåller
SVENSKA
1. 4 LED-spotlights (IP65)
2. 12 V-transformator (IP44)
3. Kopplingsbox
4. Skymningssensor
2
1
7
3
4
Page 8
Planering och installation
• Tänk över placering av komponenter och kabeldragning innan installations arbetet påbörjas.
• Placera kopplingsbox, transformator och kablar så att det inte är möjligt att snubbla över kablarna.
• Se till att alla kablar ligger skyddade och att de inte riskerar att klämmas eller skadas på annat sätt.
Obs! Fäst upp kablarna med kabelklammer så att de inte ligger direkt mot marken

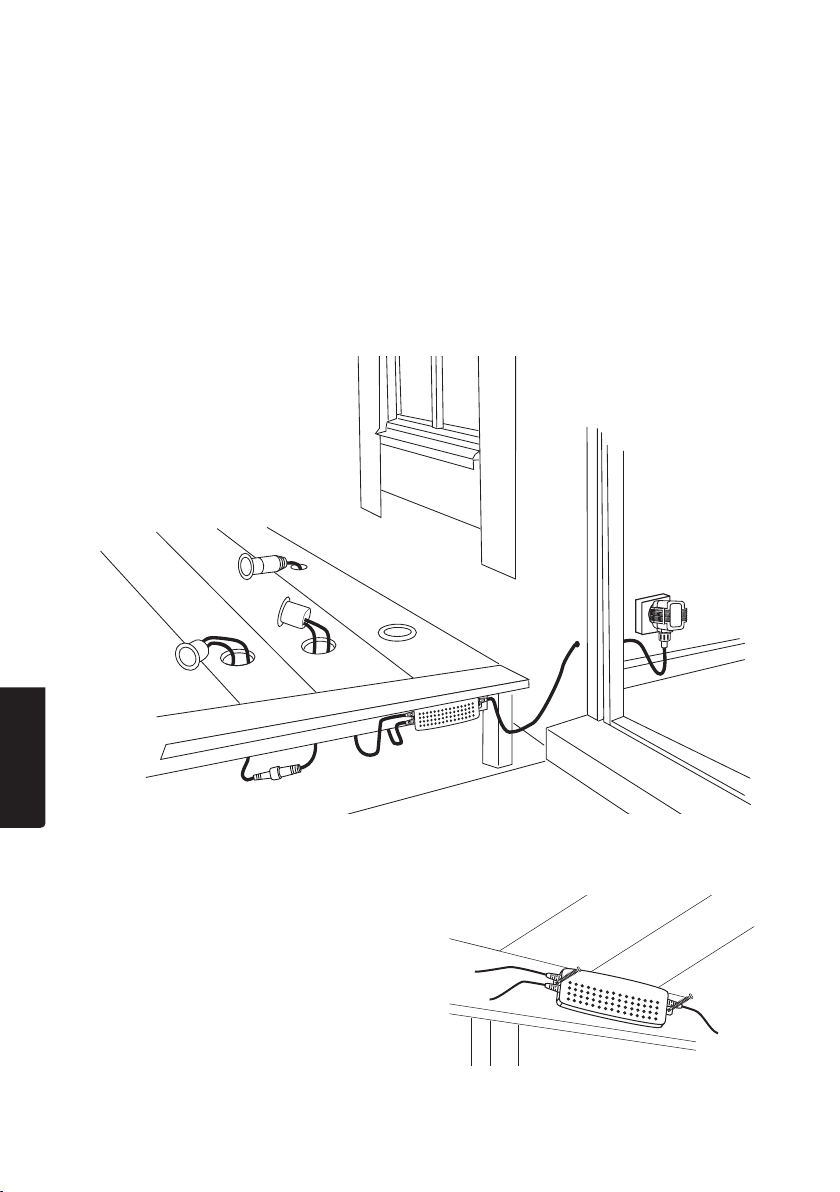

Installationsexempel
SVENSKA
1. Montera kopplingsboxen så att transformatorn kan anslutas till lämpligt vägguttag. Se till att kopplingsboxens anslutningskabel når fram till transformatorn.
2. Anslut inte transformatorn till vägg­uttaget i detta läge.
3. Koppla samman dina LED-spotlights och placera ut dem på önskad plats.
8
Page 9
4. När du är nöjd med placeringen borrar du monteringshål med Ø 29 mm (lämplig hålsåg finns i Clas Ohlsons sortiment). Minsta djup för att spotlights och kablar ska rymmas är 35 mm.
5. Koppla isär spotlighterna, mata kablarna genom hålen och tryck fast spotlighterna i hålen.
6. Borra ett hål för skymningssensorn, Ø 20 mm.
7. Mata igenom skymningssensorns kabel genom hålet och tryck fast sensorn i hålet.
8. Koppla ihop spotlighterna och anslut dem till kopplingsboxen. Anslut också skymningssensorns kabel till kopplingsboxen.
9. Skruva på skyddet på den sista spotlighten så att inga förorening­ar kommer in. Fäst upp kabeln så att inte änden med skyddet ligger direkt mot marken.
29 mm
SVENSKA
10. Anslut kopplingsboxens kabel till transformatorn och fixera den med muttern som finns på kabeln. Anslut sedan transformatorn till ett vägguttag. Om transformatorn ansluts utomhus ska vägguttaget uppfylla IP44.
9
Page 10
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din kommun.
Specifikationer
Transformator
In 230 V, 50 Hz Ut 12 V max 6 VA Kapslingsklass IP44
SVENSKA
LED-spotlights
Kapslingsklass IP65 Färgtemperatur 3000 K Monteringshål Ø 29 mm, minsta djup 35 mm Ytterdiameter 32 mm Kabellängd 1,5 m/spotlight
Kopplingsbox
• Anslutningar för LED-spottar och skymningssensor
• 1 m anslutningskabel till transformator
• Max 10 LED-spotlights kan anslutas
Skymningssensor
Kabellängd 5 m Monteringshål Ø 20 mm Ytterdiameter 23 mm
• Bygg ut med extra LED-spotlights, vårt art.nr 36-5627
• Förläng avståndet mellan spottarna med 3 m förlängningskabel, vårt art.nr 36-5628
10
Page 11
LED-decklight
Art.nr. 18-2939, 36-5626/27/28 Modell JF8016-UK, JF8016, -1, -2
Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data. Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger om kundesenteret i denne bruksanvisningen).
Sikkerhet
• Settet inneholder 4 stk. LED-spotlights som drives med lavspenning (12 V). LED-spotlights må ikke kobles direkte til strømuttak.
• Trekk transformatorens støpsel ut av strømuttaket før montering og installasjon.
• Transformatoren inneholder ingen deler som kan justeres eller skiftes ut. Hvis den blir ødelagt må den kasseres.
• Transformatoren og komponenter som er koblet til den må ikke forandres på.
• Det må ikke kobles flere LED-spotlights til transformatoren enn det som er anbefalt. Dette settet kan bygges ut til 10 LED-spotlights av samme type (art. nr. 36-5627).
• Overbelast aldri transformatoren. Rådfør deg med en fagperson/elektriker hvis du er usikker.
Forpakningen inneholder
NORSK
1. 4 stk. LED-spotlights (IP65)
2. 12 V-transformator (IP44)
3. Koblingsboks
4. Skumringssensor
2
1
11
3
4
Page 12
Planlegging og installasjon
• Tenk nøye ut plasseringen og hvor kablene skal strekkes før installasjonen starter.
• Plasser koblingsboksen, transformatoren og kabler slik at ingen snubler i dem.
• Påse at alle kabler ligger beskyttet og at de ikke kommer i klem eller skades på annen måte.
Obs! Fest kablene med kabelklammer slik at de ikke ligger rett på bakken.

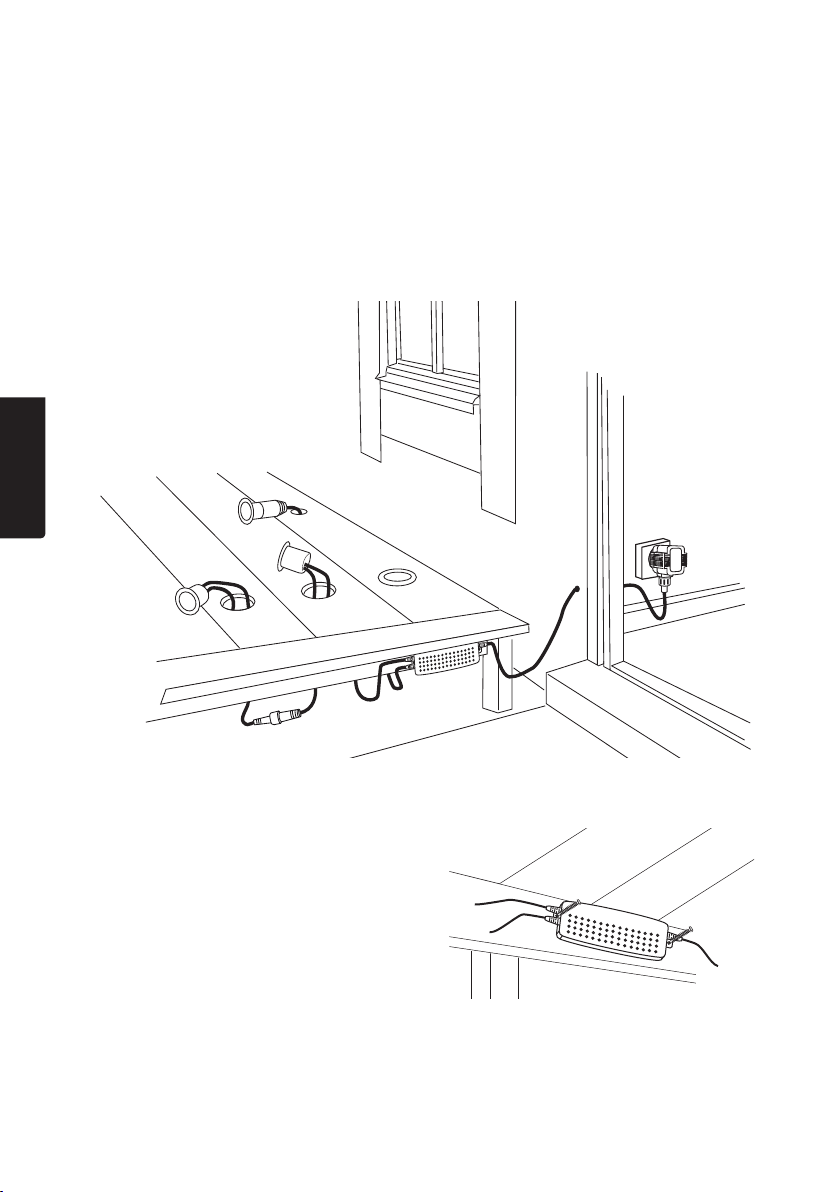

Installasjonseksempel
NORSK

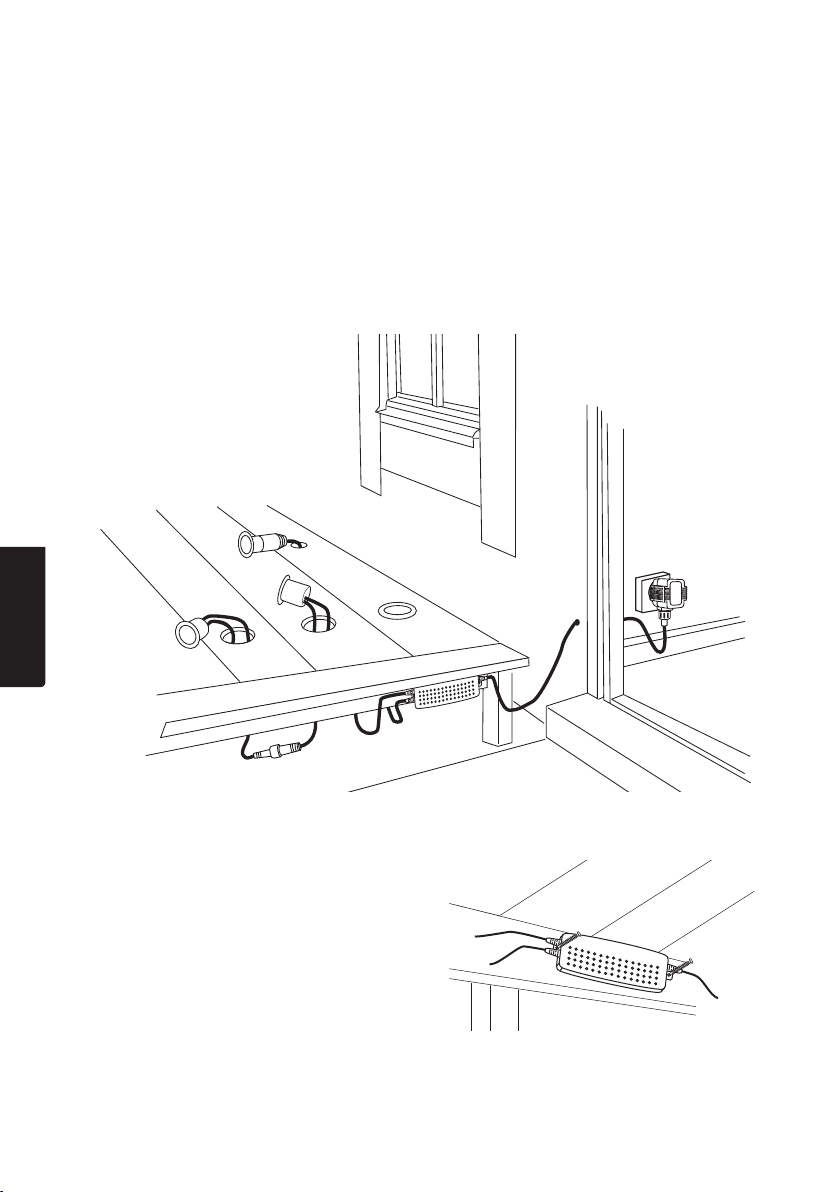

1. Monter koblingsboksen slik at transformatoren enkelt kan kobles til et strømuttak. Påse at koblingsboksens kabel når fram til transformatoren.
2. Transformatoren må ikke kobles til strømuttaket på nåværende tidspunkt.
3. Spotlightene kobles sammen og plasseres på ønsket plass.
12
Page 13
4. Når du har funnet ønsket plassering skal det bores monteringshull med Ø 29 mm (Clas Ohlson har passende hullsag). Minste dybde til spotlightene med kabler er 35 mm.
5. Koble spotlightene fra hverandre, mat kablene gjennom hullet og trykk spotlightene inn i hullene.
6. Bore et hull til skumningssensoren på Ø 20 mm.
7. Før skumringssensorens kabel gjennom hullet og sett sensoren på plass i hullet.
8. Spotlightene kobles sammen og kobles til koblingsboksen. Skumringssensorens kabel kobles også til koblingsboksen.
9. Skru på beskyttelsen på den siste spotlighten slik at det ikke kommer forurensninger inn i systemet. Fest kabelen slik at ikke enden med beskyttelsen ligger rett på bakken.
29 mm
NORSK
10. Koblingsboksens kabel kobles til transformatoren og festes med mutteren som sitter på kabelen. Støpselet til transformatoren kobles til et strømuttak. Hvis transformatoren kobles utendørs skal strømuttaket oppfylle kravene til IP44.
13
Page 14
Avfallshåndtering
Når produktet skal kasseres, må det skje i henhold til lokale forskrifter. Hvis du er usikker, ta kontakt med kommunen din.
Spesifikasjoner
Transformator
Inn 230 V, 50 Hz Ut 12 V, maks 6 VA Kapslingsklasse IP44
LED-spotlights
Kapslingsklasse IP65 Fargetemperatur 3000 K Monteringshull Ø 29 mm, minste dybde 35 mm Utvendig diameter 32 mm
NORSK
Kabellengde 1,5 meter/spotlight
Koblingsboks
• Uttak for LED-spotlights og skumringssensor
• 1 m kabel (til transformator)
• Maks 10 LED-spotlights kan kobles til systemet
Skumringssensor
Kabellengde 5 m Monteringshull Ø 20 mm Utvendig diameter 23 mm
• Bygg ut med ekstra LED-spotlights, vårt art.nr. 36-5627
• Avstanden mellom spottene kan forlenges med 3 meters forlengelseskabel, vårt artikkelnummer 36-5628
14
Page 15
LED-valo
Tuotenro 18-2939, 36-5626/27/28 Malli JF8016-UK, JF8016, -1, -2
Lue käyttöohje ennen tuotteen käyttöä ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti- tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
Turvallisuus
• Sarjaan kuuluu neljä pienjännitekohdevaloa (12 V). Älä liitä LED-valoja suoraan pistorasiaan.
• Irrota muuntaja pistorasiasta ennen asentamista.
• Muuntajassa ei ole säädettäviä tai vaihdettavia osia. Rikkinäinen muuntaja on hävitettävä.
• Älä muuta muuntajaa tai mitään siihen liitettyä komponenttia.
• Älä ylitä muuntajaan liitettävien LED-valojen enimmäismäärää. Tähän sarjaan voidaan liittää yhteensä 10 LED-kohdevaloa (tuotenumero 36-5627).
• Älä ylikuormita muuntajaa. Ota yhteys valtuutettuun sähköasentajaan, jos olet epävarma.
Pakkauksen sisältö
1. 4 LED-kohdevaloa (IP65)
2. 12 V:n muuntaja (IP44)
3. Kytkentärasia
4. Hämäräkytkin
2
1
15
3
4
SUOMI
Page 16
Suunnittelu ja asennus
• Suunnittele komponenttien asentaminen ja johtojen vetämiset ennen asennustöiden aloittamista.
• Sijoita kytkentärasia, muuntaja ja kaapelit sellaiseen paikkaan, että johdot eivät aiheuta kompastumisvaaraa.
• Varmista, että kaapelit ovat suojassa, ja että eivät joudu puristuksiin tai vahingoitu muuten.
Huom.! Kiinnitä kaapelit kaapelikiinnikkeillä, jotta kaapelit eivät ole suoraan maata vasten.
Asennusesimerkki
SUOMI
1. Asenna kytkentärasia siten, että muuntajan voi liittää sopivaan pistorasiaan. Varmista, että kytkentärasian liitäntäjohto yltää muuntajaan asti.
2. Älä liitä muuntajaa vielä seinäpistorasiaan.
3. Liitä LED-valot yhteen ja sijoita ne sopiviin paikkoihin.
16
Page 17
4. Poraa 29 mm:n reiät asennuskohtiin. Reiän syvyyden tulee olla vähintään 35 mm, jotta valot ja kaapelit mahtuvat.
5. Ota LED-valot erilleen, syötä kaapelit reikien läpi ja paina kohdevalot reikiin.
6. Poraa 20 mm:n reikä hämäräkytkimelle.
7. Syötä hämäräkytkimen kaapeli reiän läpi ja paina hämäräkytkin reikään.
8. Liitä LED-valot yhteen ja yhdistä ne kytkentärasiaan. Yhdistä myös hämäräkytkimen kaapeli kytkentärasiaan.
9. Ruuvaa viimeisen LED-valon suoja paikoilleen, jotta LED-valoon ei joudu likaa. Kiinnitä kaapeli siten, että se pää, jossa suoja on, ei ole suoraan maata vasten.
29 mm
SUOMI
10. Liitä kytkentärasian kaapeli muun­tajaan ja kiinnitä se kaapelissa olevalla mutterilla. Liitä sen jälkeen muuntaja pistorasiaan. Jos muun­taja liitetään pistorasiaan ulkona, tulee pistorasian olla IP44.
17
Page 18
Kierrättäminen
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.
Tekniset tiedot
Muuntaja
Tulojännite 230 V, 50 Hz Lähtöjännite 12 V, enintään 6 VA Kotelointiluokka IP44
LED-kohdevalo
Kotelointiluokka IP65 Värilämpötila 3000 K Asennusreikä Ø 29 mm, syvyys vähintään 35 mm Ulkohalkaisija 32 mm Kaapelin pituus 1,5 m/LED-valo
Kytkentärasia
• Liitännät LED-valoille ja hämäräkytkimelle
• 1 metrin liitäntäjohto muuntajaan
• Sarjaan voidaan liittää enintään 10 LED-kohdevaloa
SUOMI
Hämäräkytkin
Kaapelin pituus 5 m Asennusreikä Ø 20 mm Ulkohalkaisija 23 mm
• Sarjaa voidaan jatkaa Clas Ohlsonin LED-valoilla, tuotenumero 36-5627.
• LED-valojen välistä etäisyyttä voidaan jatkaa 3 metriin Clas Ohlsonin pidennyskaapelilla 36-5628.
18
Page 19
LED-Bodeneinbauleuchte
Art.Nr. 18-2939, 36-5626/27/28 Modell JF8016-UK, JF8016, -1, -2
Vor Inbetriebnahme diekomplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontakt­aufnahme (Kontakt siehe Rückseite).
Sicherheitshinweise
• In diesem Satz sind 4 LED-Spots enthalten, diemit Niederspannung (12 V) betrieben werden. Die LED-Spots niemals direkt aneine Steckdose anschließen.
• Vor Montage- und Installationsarbeiten immer den Netzstecker ziehen.
• Der Transformator enthält keine Teile, dieangepasst oder ausgetauscht werden können. Bei Defekten muss er daher entsorgt werden.
• Den Trafo oder dieangeschlossenen Komponenten nicht modifizieren.
• Dieempfohlene Anzahl der LED-Spots, dieanden Transformator angeschlossen werden können, niemals überschreiten. Dieses Set ist erweiterbar auf bis zu 10 LED-Spots desselben Modells (Art.Nr. 36-5627).
• Den Trafo nie überbelasten. Bei Unsicherheiten einen qualifizierten Elektriker zurate ziehen.
Verpackungsinhalt
1. 4 LED-Spots (IP65)
2. 12-V-Trafo (IP44)
3. Anschlussbox
4. Dämmerungssensor
2
1
3
4
19
DEUTSCH
Page 20
Planung und Installation
• Vor Beginn der Installationsarbeiten diePlatzierung der Komponenten und dasVerlegen der Kabel genau planen.
• DieAnschlussdose, den Trafo und dieKabel so anbringen, dass niemand darüber stolpern kann.
• Sicherstellen, dass alle Kabel geschützt liegen und nicht eingeklemmt oder anderweitig beschädigt werden können.
Hinweis: DieKabel mit einer Kabelklemme befestigen, sodass sie nicht direkt auf dem Boden liegen.
Installationsbeispiel
DEUTSCH
1. DieAnschlussdose so montieren, dass der Trafo aneine geeignete Steckdose angeschlossen werden kann. Sicherstellen, dass dasKabel der Anschlussdose bis zum Trafo reicht.
2. Den Trafo noch nicht in dieser Position andieSteckdose anschließen.
3. DieLED-Spots verbinden und ander gewünschten Stelle positionieren.
20
Page 21
4. Ist diePlatzierung zufriedenstellend, Montagelöcher mit Ø 29 mm bohren (eine geeignete Lochsäge ist im Sortiment von Clas Ohlson erhältlich). Damit Spots und Kabel Platz finden, ist eine Mindesttiefe von 35 mm nötig.
5. DieSpots voneinander trennen, dieKabel durch dasLoch führen und dieSpots in dasjeweilige Loch drücken.
6. Ein Loch für den Dämmerungssensor bohren, Ø 20 mm.
7. DasKabel des Dämmerungssensors durch dasLoch führen und den Sensor im Loch festdrücken.
8. DieSpots miteinander verbinden und andieAnschlussdose anschließen. DasKabel des Dämmerungssensors ebenfalls andieAnschlussdose anschließen.
9. DieSchutzabdeckung auf den letzten Spot schrauben, damit keine Verunreinigungen eintreten können. DieKabel so befestigen, dass dieEnden mit der Schut­zabdeckung nicht direkt auf dem Boden liegen.
29 mm
10. DasKabel der Anschlussdose anden Trafo anschließen und mit der Mutter am Kabel fixieren. Dann den Trafo aneine Steck­dose anschließen. Bei Anschluss des Trafos im Außenbereich muss dieSteckdose eine IP44-Klassi­fizierung besitzen.
DEUTSCH
21
Page 22
Hinweise zur Entsorgung
Bitte dasProdukt entsprechend den lokalen Bestimmungen entsorgen. Weitere Informationen sind von der Gemeinde oder den kommunalen Entsorgungsbetrieben erhältlich.
Technische Daten
Trafo
Eingangsspannung 230 V, 50 Hz Ausgangsspannung 12 V max. 6 VA Schutzart IP44
LED-Spots
Schutzart IP65 Farbtemperatur 3000 K Montagebohrung Ø 29 mm, Tiefe min. 35 mm Außendurchmesser 32 mm Kabellänge 1,5 m/Spot
Anschlussdose
• Anschlüsse für LED-Spots und Dämmerungssensor
• 1 m Anschlusskabel zum Trafo
• Max. 10 Spots können angeschlossen werden
Dämmerungssensor
Kabellänge 5 m Montageloch Ø 20 mm Außendurchmesser 23 mm
DEUTSCH
• Erweiterbar mit extra Spots, Art.Nr. 36-5627
• Zur Erweiterung des Abstands zwischen den Spots: 3 m Verlängerungskabel, Art.Nr. 36-5628
22
Page 23
Page 24
SVERIGE
KUNDTJÄNST tel: 0247/445 00 fax: 0247/445 09 e-post: [email protected]
INTERNET www.clasohlson.se
BREV Clas Ohlson AB, 793 85 INSJÖN
NORGE
KUNDESENTER tlf.: 23 21 40 00 faks: 23 21 40 80 e-post: [email protected]
INTERNETT www.clasohlson.no
POST Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO
SUOMI
ASIAKASPALVELU puh: 020 111 2222 sähköposti: [email protected]
INTERNET www.clasohlson.fi
OSOITE Clas Ohlson Oy, Maistraatinportti 4 A, 00240 HELSINKI
UNITED KINGDOM
Customer Service contact number: 020 8247 9300 e-mail: [email protected]
Internet www.clasohlson.co.uk
Postal 10 – 13 Market Place Kingston Upon Thames Surrey KT1 1JZ
DEUTSCHLAND
Kundenservice Unsere Homepage www.clasohlson.de besuchen und auf Kundenservice klicken.
Loading...
