Lamp Post

Stolplykta Lyktestolpe Pylväsvalaisin Garten-Laterne

ENGLISHSVENSK ANORSKSUOMIDEUTSCH

Art.no. Model 36-6117 13341-p1 36-6118 33341

Ver. 20151127

Page 2

Lamp Post

Art.no 36-6117 Model 13341-p1 36-6118 33341

ENGLISH

Please read theentire instruction manual before using theproduct and then save it for future reference. Wereserve theright for any errors in text or images and any necessary changes made to technicaldata. Intheevent of technical problems or other queries, please contact our Customer Services (see address details on theback).

Safety

• Fixed wire installation should only be performed by anauthorised electrician.

• This light ﬁtting is intended for ﬁxed installation.

• Thebulb can become very hot duringuse. Letit cool completely before changing.

• Turn off thelamp post light before changing thebulb.

• Read theinstruction manual carefully beforeuse.

• Check that themains supply is disconnected before installation and service.

• Turn off thelight and wait until thebulb cools down before replacingit.

• Thebulb’s wattage should never exceed thelamp’s max power rating.

• If thediffuser glass is damaged it should be replaced as soon as possible. Donotuse thelamp post if thediffuser glass is broken.

• Make sure that thelamp post is correctly earthed.

• Use aH05RN-F power supply cable that has at least a1 mm² conductorarea.

Warning: Faulty installation can lead to arisk to life orﬁre.

Bulb 36-6117 220–240 V AC, E27, max 1×60 W

36-6118 220–240 V AC, E27, max 3×60 W

Description

This instruction manual covers both 36-6117 and 36-6118.

• Cast aluminium

• Height: 220cm

• Bulb: max 60 W perlamp

• E27base

• IP44

• 230 V AC

• 36-6117 Singlelamp

• 36-6118 Tri-lamp

Page 3

ENGLISH

7 8 9 10

11 12

1. Base (with junction box)

2. Middle section

3. Topsection

4. Lantern housing

5. Lantern housing covers (3× to 36-6118, 1 × to 36-6117)

6. Lantern head mount with mounted lanterns (36-6118)

7. Socket head screw with tooth lock washer, for fastening themiddle section to thebase (2 ×)

8. Lantern housing cover screws (6× to 36-6118,

2 × to 36-6117)

9. Anchor studs (3 ×)

10. Allenkey

11. Triangular supportbrace

12. Electrical cable connecting thelantern housings to thebase (36-6118)

Page 4

Assembly instructions for 36-6117

Check that no parts are missing.

1. Embedthetriangular support brace (11) into theground in anappropriate manner.

- Thesimplest solution is to set thebrace into aconcrete plinth. Laythetriangular

ENGLISH

support brace into thewet concrete plinth mould and level it with aspirit level to ensure that thelamp post will stand straight when mounted.

- Insert apiece of conduit in themiddle of thetriangular support brace and thread thepower supply cable (and any other wiring to thelamps) up through theconduit.

- Screw theanchor studs (9) into thetriangular support brace’s (11) screw holes, so that theanchor stud’s threads stick up about 50 mm above theplinth.

Note: Makesure that theanchor studs are able to thread through thebase’s screw holes and that you can fasten it with thecap nuts before theplinth has completely cured into theground.

2. Screwthesections of thepost together. Secure thebase (1) to themiddle section (2) with thesupplied socket head screw and tooth lock washer (7). Thetooth lock washer must be used in order to ensure that thelamp post can be safely earthed.

4. Connect thethreaded electrical cable to thejunction box in thebase (1).

5. Laythelamp post beside thetriangular supportbrace.

3. Thread

themounted electrical cable through thelamppost. Secure thelamp housing (4) to thetop section (3) by tightening theretaining screws on thetop section.

Page 5

6. Openthejunction box and thread thepower supply cable through one of thecable glands and connect thebrown wire to L and theblue wire to N on theterminalblock. Thejunction box has 3 openings, one for theelectrical cable up to thelamp, one for theincoming power supply cable, and asealed opening used for expansion purposes when connecting other lamp posts in series. Push thejunction box as high up into thebase as possible.

Note: Thejunction box enables thepower supply cable’s protected earth wire to be connected in different ways depending on thetype of power cableused. Werecommend theuse of armoured cable approved for permanent undergrounduse. Wiring example for protectiveearth:

7. Setabulb into thesocket and screw thelamp cover (5) securely onto thelamp housing. Secure thelamp post onto thetriangular support brace with thecap screws.

ENGLISH

Assembly instructions for 36-6118

Check that no parts are missing.

1. Embedthetriangular support brace into theground in anappropriate manner.

- Thesimplest solution is to set this into aconcrete plinth. Laythetriangular support brace into thewet plinth mould and level it with aspirit level to ensure that thelamp post will stand straight when mounted.

- Insert apiece of conduit in themiddle of thetriangular support brace and thread thepower supply cable (and any other wiring to thelamps) up through theconduit.

- Screw theanchor studs (9) into thetriangular support brace’s (11) screw holes, so that theanchor stud’s threads stick up about 50 mm above theplinth.

Note: Makesure that theanchor studs are able to thread through thebase’s screw holes and that you can fasten it with thecap nuts before theplinth has completely set into theground.

Page 6

2. Screwthesections of thepost together. Secure thebase (1) to themiddle section (2) with themed

ENGLISH

socket head screw and tooth lock washer (7). Thetooth lock washer must be used in order to ensure that thelamp

post is safely earthed.

3. Loosen the3 retaining screws which

hold thetop section to thelantern head mount (6).

4. Pullout theterminal block and connect thelamp’s electrical cable (12) to theterminalblock. Thecable end (12) with theextra piece of insulation is theone that should be connected to theterminalblock. Thread thecable through thestrain relief and connect its brown wire to L, its blue wire to N and its yellow/green wire toearth.

5. Thread themounted electrical cable (12) through thelamppost. Secure thelamp head mount (6) to thetop section (3) by tightening theretaining screws.

6. Laythelamp post beside thetriangular supportbrace.

7. Insert thelamp cable into thejunction box at thebase (1). Openthejunction box and thread thepower supply cable through one of thecable glands and connect thebrown wire to L, theblue wire to N and theyellow/green wire to earth on theterminalblock. Thejunction box has 3 openings, one for theelectrical cable up to thelamps, one for theincoming power supply cable, and asealed opening used for expansion purposes when connecting other lamp posts in series. Pushthejunction box as high up into thebase as possible.

Page 7

Note: Thejunction box enables

thepower supply cable’s protected earth wire to be connected in different ways depending on thetype of power cableused. Werecommend theuse of armoured cable approved for permanent undergrounduse. Wiring example for protectiveearth:

8. Secure bulbs into thesockets and screw thelamp covers (5) securely onto their lamp housings. Secure thelamp post onto thetriangular support brace with thecap screws.

Care and maintenance

• Turn off thelamp post’s power supply before cleaning.

• Clean thelamp post by wiping it with asoft, dampcloth. Useamild detergent. Neveruse solvents or strong, abrasive cleaning agents. Thesecould possibly damage theproduct.

Responsible disposal

This symbol indicates that this product should not be disposed of with general householdwaste. Thisapplies throughout theentire EU. Inorder to prevent any harm to theenvironment or health hazards caused by incorrect waste disposal, theproduct must be handed in for recycling so that thematerial can be disposed of in aresponsible manner. Whenrecycling your product, take it to your local collection facility or contact theplace of purchase. Theywill ensure that theproduct is disposed of in anenvironmentally sound manner.

ENGLISH

Specifications

36-6117

Power supply 230V AC, 50 Hz Height 220cm Bulb E27, max 1×60 W IP rating IP44

36-6118

Power supply 230V AC, 50 Hz Height 220cm Bulb E27, max 3×60 W IP rating IP44

Page 8

Stolplykta

Art.nr 36-6117 Modell 13341-p1 36-6118 33341

Läs igenom hela bruksanvisningen före användning och spara den sedan för framtidabruk. Vireserverar oss förev. text- och bildfel samt ändringar av tekniskadata. Vidtekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).

SVENSK A

Säkerhet

• Installation ska utföras av behörig elinstallatör.

• Stolplyktan är avsedd för fast installation.

• Ljuskällan kan bli mycket varm under användning, låt den svalna förebyte.

• Stäng av stolplyktan före byte av ljuskälla.

• Läs bruksanvisningen noggrant innan användning!

• Kontrollera att nätspänningen är frånkopplad före installation och service.

• Ljuskällans effekt får aldrig överskrida angiven maxeffekt.

• Om glaset ilykthuset skadas ska det bytas ut så snart som möjligt. Använd inte stolplyktan om glaset är trasigt.

• Se till att stolplyktan är korrekt jordad.

• Använd matarkablar som är godkända för fast förläggning imark.

Varning! Felaktig montering kan medföra livsfara och brandrisk.

Ljuskälla 36-6117 220–240 V AC, E27, max 1×60 W

36-6118 220–240 V AC, E27, max 3×60 W

Beskrivning

Bruksanvisningen gäller både 36-6117 och 36-6118.

• Gjuten aluminium

• Höjd 220cm

• Lampa max 60 W perlykta

• Sockel E27

• IP44

• 230 V AC

• 36-6117 har enlykta

• 36-6118 har tre lyktor

Page 9

SVENSK A

7 8 9 10

11 12

1. Fot (med kopplingsdosa)

2. Mellanstolpe

3. Övre stolpe

4. Lykthus

5. Lock till lykthus (3 x till 36-6118, 1 x till 36-6117)

6. Stolphuvud med monterade lykthus (36-6118)

7. Insexskruv med taggbricka, låser ihop fot och mellanstolpe (2 x)

8. Skruv till lock (6 x till 36-6118, 2 x till 36-6117)

9. Förankringsjärn (3 x)

10. Insexnyckel

11. Triangelstöd

12. Anslutningskabel mellan kopplingsplint ilykthuvud och kopplingsdosa ifoten (36-6118)

Page 10

Monteringsanvisning för 36-6117

Kontrollera att alla delar ﬁnns med iförpackningen.

1. Förankra triangelstödet (11) imarken på lämpligtsätt.

- Enklast är att gjuta enbetongplint. Placera triangelstödet iplintformen, väg av triangelfästet med ettvattenpass så att stolplyktan kommer att stårakt.

- Dra fram inkommande anslutningskabel (ochev. anslutningskabel till övriga lyktor) så att den kommer upp iettrör eller enslang itrangelstödet.

- Gänga in förankringsjärnen (9) itriangelstödet (11), förankringsjärnen ska sticka upp ca 50 mm ovanför markplanet.

Obs! Setill att den gängade delen

SVENSK A

når igenom foten och att det går att gänga på kupolmuttern ovanpå foten innan triangelstödet blir fastgjutet imarken.

2. Skruva ihop stolpensdelar. Låsihop fot(1) och mellanstolpe(2) med insexskruv och taggbricka(7). Taggbrickan måste vara med för att säkerställa jordningen.

4. Den fria kabeländen ska anslutas till kopplingsboxen ifoten (1).

5. Lägg lyktan horisontellt bredvid triangelstödet.

3. För ner den monterade kabeln genom stolpen. Låsfast lykthuset (4) på den övre stolpen (3) genom att dra åt låsskruvarna längst upp på

övre stolpen.

Page 11

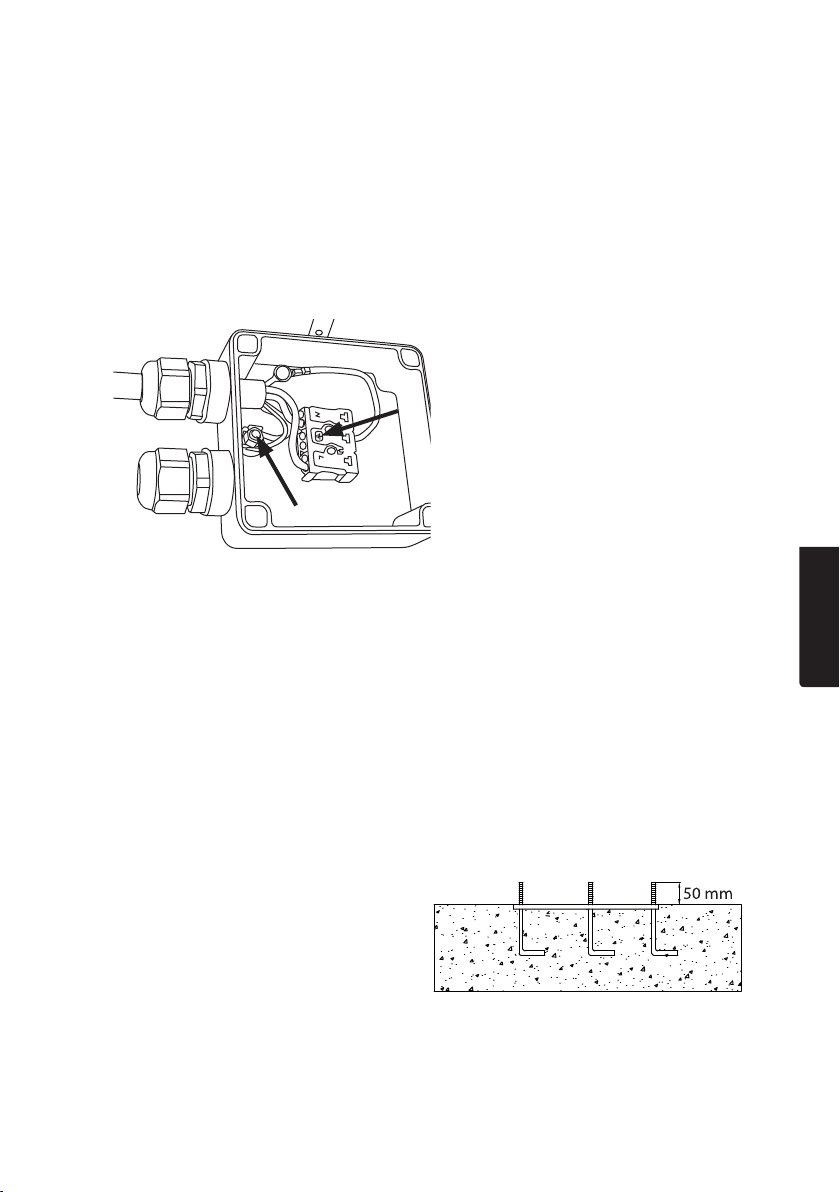

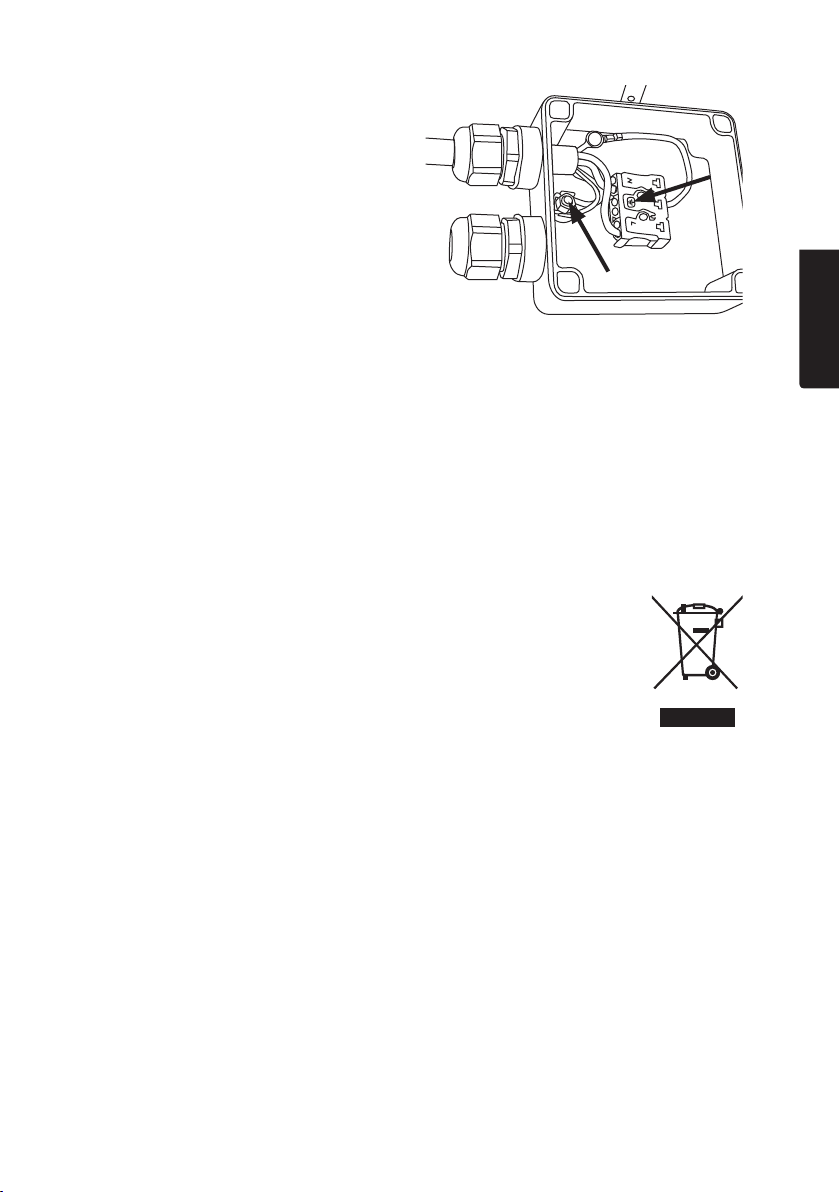

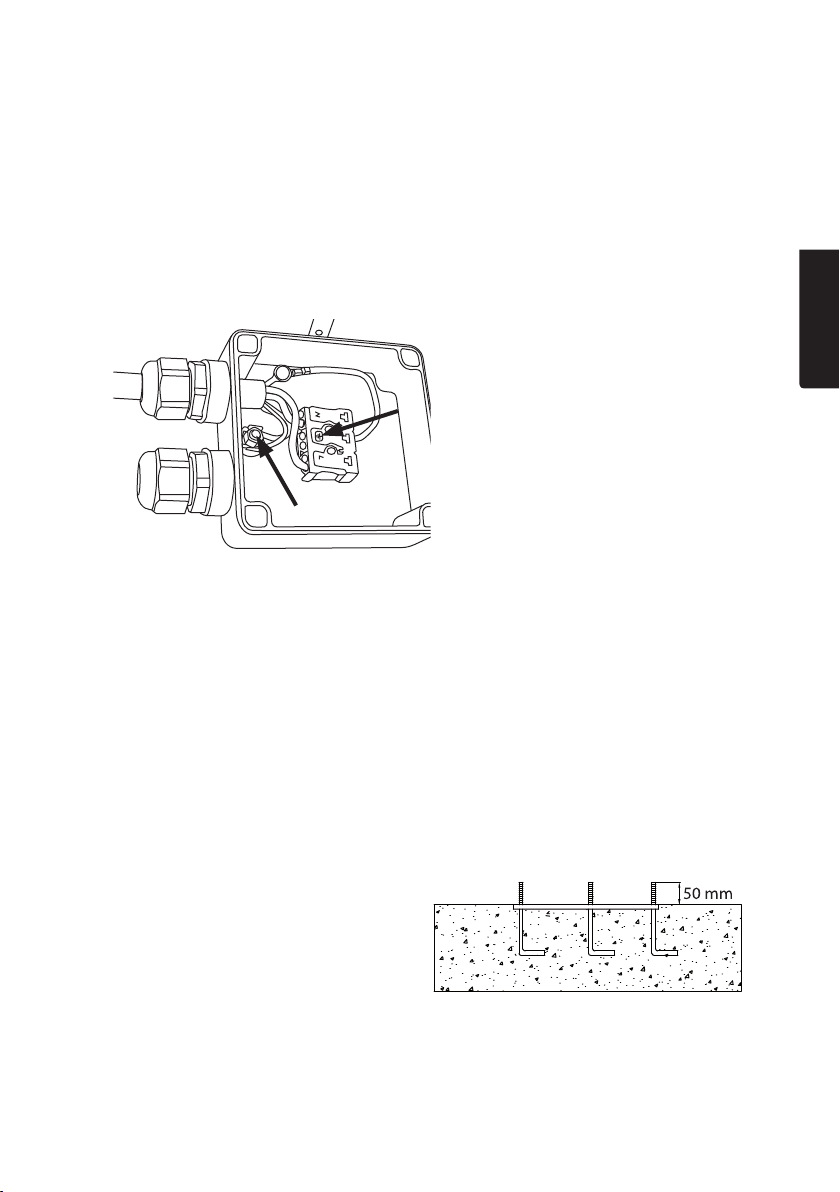

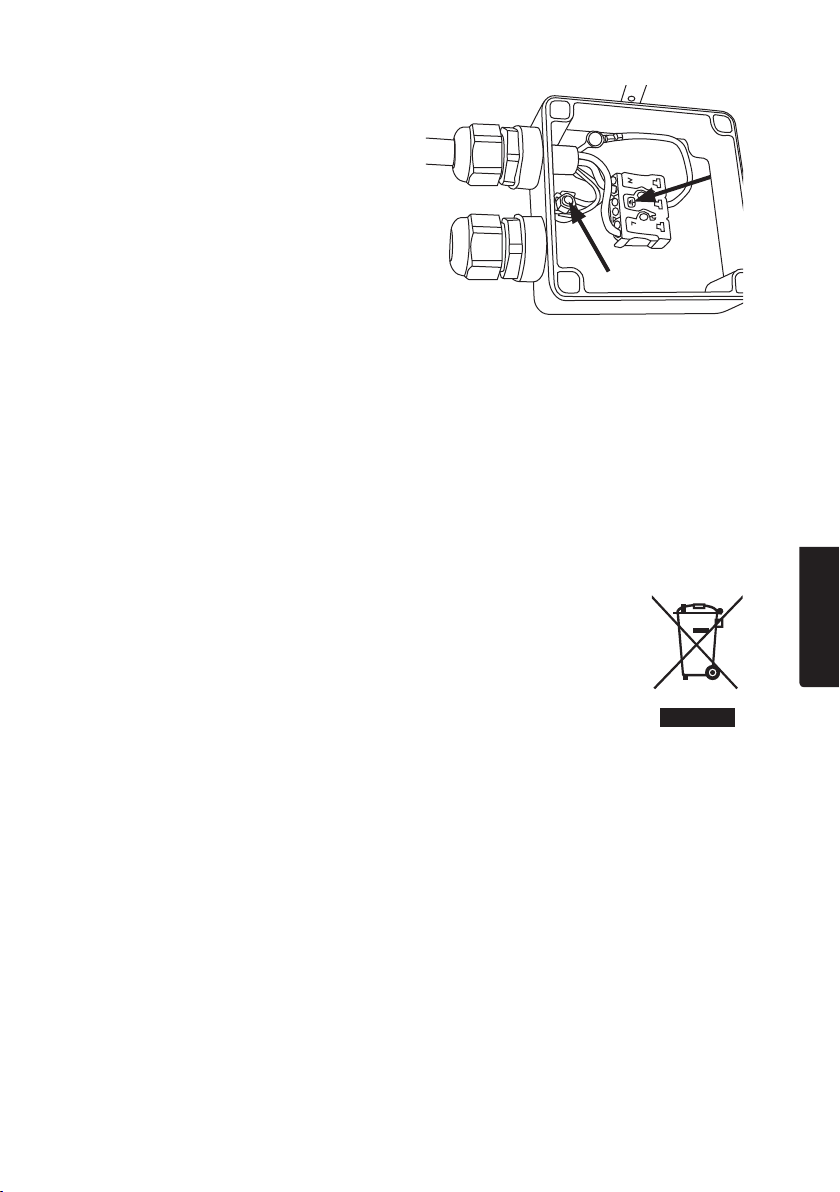

6. Öppna kopplingsboxen och dra in kabeln genom ena anslutningen och anslut brun till L, blå till N. Kopplingsboxen har 3 ingångar, enför kabeln upp till lyktan, enför inkommande matningskabel och entätad anslutning som kan användas för anslutningskabel till ﬂera stolplyktor. Tryck kopplingsboxen uppåt ifoten så att den kommer så högt upp som möjligt.

Obs! Kopplingsboxen har ﬂera möjligheter för att ansluta och skarva vidare skyddsjorden beroende på valdkabel. Virekommenderar kabel godkänd för fast förläggning imark. Härvisas ettexempel på anslutning av skyddsjord.

7. Montera ljuskällan och skruva fast locket (5) på lyktan. Skruva fast stolplyktan på triangelstödet.

Monteringsanvisning för 36-6118

Kontrollera att alla delar ﬁnns med iförpackningen.

1. Förankra triangelstödet imarken på lämpligtsätt.

- Enklast är att gjuta enbetongplint. Placera triangelstödet iplintformen, väg av triangelfästet med ettvattenpass så att stolplampan kommer att stårakt.

- Dra fram inkommande anslutningskabel (ochev. anslutningskabel till övriga lyktor) så att den kommer upp iettrör eller enslang itrangelstödet.

- Gänga in förankringsjärnen (9) itriangelstödet (11), förankringsjärnen ska sticka upp ca 50 mm ovanför markplanet.

SVENSK A

Obs! Setill att den gängade delen

når igenom foten och att det går att gänga på kupolmuttern ovanpå foten innan triangelstödet blir fastgjutet imarken.

Page 12

2. Skruva ihop stolpensdelar. Låsihop fot(1) och mellanstolpe(2) med insexskruv och taggbricka(7). Taggbrickan måste vara med för att säkerställa jordningen.

SVENSK A

3. Lossa de 3 låsskruvarna som håller

fast överdelen på stolphuvudet (6).

4. Dra ut kopplingsplinten och anslut den bifogade anslutningskabeln (12) till kopplingsplinten. Den delen av anslutningskabeln (12) som har enextra yttre isolering ska anslutas till kopplingsplinten. Drakabeln genom dragavlastningen och brun till L, blå till N och gul/grön tilljord.

5. För ner den monterade anslutningskabeln (12) genom stolpen. Låsfast stolphuvudet (6) på den övre stolpen (3) genom att dra åt låsskruvarna.

6. Lägg lyktan horisontellt bredvid triangelstödet.

7. För in den fria kabeländen ikopplingsboxen ifoten (1). Öppnakopplingsboxen och dra in kabeln genom ena tätningen och anslut brun till L, blå till N och gul/ grön tilljord. Kopplingsboxen har 3 ingångar, enför kabeln upp till lyktorna, enför inkommande matningskabel och entätad anslutning förev. anslutningskabel till ﬂera stolplyktor. Tryckkopplingsboxen uppåt ifoten så att den kommer så högt upp som möjligt.

Page 13

Obs! Kopplingsboxen har ﬂera

möjligheter för att ansluta och skarva vidare skyddsjorden beroende på valdkabel. Virekommenderar kabel godkänd för fast förläggning imark. Härvisas ettexempel på anslutning av skyddsjord.

8. Montera ljuskällorna och skruva fast locken (5) på lyktorna. Skruva fast stolplyktan på triangelstödet.

Skötsel och underhåll

• Stäng av strömmen till stolplyktan innan rengöring.

• Torka av stolplyktan med enlätt fuktad, mjuktrasa. Använd ettmilt rengöringsmedel, aldrig lösningsmedel eller starka, slipande rengöringsmedel. Detkan skada produkten.

Avfallshantering

Denna symbol innebär att produkten inte får kastas tillsammans med annat hushållsavfall. Dettagäller inom hela EU. Föratt förebygga eventuell skada på miljö och hälsa, orsakad av felaktig avfallshantering,ska produkten lämnas till återvinning så att materialet kan tas omhand på ettansvarsfulltsätt. Närdu lämnar produkten till återvinning, använd dig av de returhanteringssystem som ﬁnns där du beﬁnner dig eller kontakta inköpsstället. Dekan se till att produkten tas om hand på ettför miljön tillfredställandesätt.

Specifikationer

36-6117

Nätanslutning 230 V AC, 50 Hz Höjd 220cm Ljuskälla E27, max 1×60 W Skyddsklass IP44

36-6118

Nätanslutning 230 V AC, 50 Hz Höjd 220cm Ljuskälla E27, max 3×60 W Skyddsklass IP44

SVENSK A

Page 14

Lyktestolpe

Art.nr. 36-6117 Modell 13341-p1 36-6118 33341

Les brukerveiledningen grundig før produktet tas ibruk, og ta vare på den for framtidigbruk. Vireserverer oss mot eventuelle feil itekst og bilder, samt endringer av tekniskedata. Vedtekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplysninger på baksiden).

Sikkerhet

• Denne installasjonen skal utføres av registrert installasjonsvirksomhet.

• Lyktestolpen er beregnet til fast installasjon.

• Lyskilden blir svært varm ved bruk, så la den avkjøles før du skifterden.

• Skru av strømtilførselen til lampen før skifte av lyskilde.

• Les bruksanvisningen nøye førbruk.

NORSK

• Kontroller at nettspenningen er koblet fra ved installasjon og service.

• Slukk lyskilden og vent til den er kald når den skal skiftes.

• Effekten på lyskilden må aldri overstige makseffekten som er angitt her ibruksanvisningen.

• Hvis glasset pålampehuset skades må det skiftes så raskt sommulig. Brukikkelyktestolpen hvis glasset er ødelagt eller sprukket.

• Påse at lyktestolpen er korrekt jordet.

• Kobles til nettet med kabler på minst 1 mm², type H05RN-F.

Advarsel! Feilkobling kan medføre fare for liv og utgjør enstor brannfare.

Lyskilde 36-6117 220–240 V AC, E27, maks 1×60 W

36-6118 220–240 V AC, E27, maks 3×60 W

Beskrivelse

Bruksanvisningen gjelder både artikkel nummer 36-6117 og 36-6118.

• Støpt aluminium

• Høyde 220 cm

• Pære, maks 60 W per lykt

• Sokkel E27

• IP44

• 230 V AC

• 36-6117 Enlykt

• 36-6118 Tre lykter

Page 15

7 8 9 10

NORSK

11 12

1. Fot (med koblingsboks)

2. Mellomstolpe

3. Øvrestolpe

4. Lampehus

5. Lokktil lampehus (3 × til 36-6118, 1 × til 36-6117)

6. Stolpehode med påmontert lampehus (36-6118)

7. Skrue,innv. sekskant, med tannskive til festing av nedre stolpe og mellomstolpe (×2)

8. Skruetil lokk (6 × til 36-6118, 2 × til 36-6117)

9. Forankringsjern (3 ×)

10. Inseksnøkkel

11. Triangelstøtte

12. Tilkoblingskabel mellom koblingsplint ilampeholdet og koblingsboksen ifoten (36-6118)

Page 16

Monteringsanvising for 36-6117

Kontroller at alle deler er med iforpakningen.

1. Triangelstøtten (11) forankres ibakken på enpassendemåte.

- Det enkleste er åstøpe enbetongsåle. Plasser triangelstøtten ibetongsålen. Triangelfestet vatres opp så stolpen blirrett.

- Trekk innkommende tilslutningskabel fram (ogev. tilkoblingskabel til øvrige lykter) slik at den kommer opp ietrør eller enslange itriangelstøtten.

- Skru forankringsjernet (9) fast itriangelstøtten (11). Forankringsjernet skal stikke oppca. 50mm over bakkeplanet.

Obs! Passpå at den gjengede delen går helt gjennom foten og at kuppelmutteren kan skrus på på oversiden av mutteren før triangelstøtten blir støpt fast ibakken.

2. Skrudelene

NORSK

sammen. Låsfot(1) og mellomstolpe(2) sammen med inseksskrue og tannskive (7). Tannskiven må være med for åsikre jordingen.

4. Denfrie kabelenden skal kobles til koblingsboksen ifoten (1).

5. Legglykten horisontalt ved siden av triangelstøtten.

3. Førden monterte kabelen ned gjennom stolpen. Låslampehuset (4) fast på den øvre stolpen (3) ved åtrekke til låseskruene som sitter lengst oppe

på stolpen.

Page 17

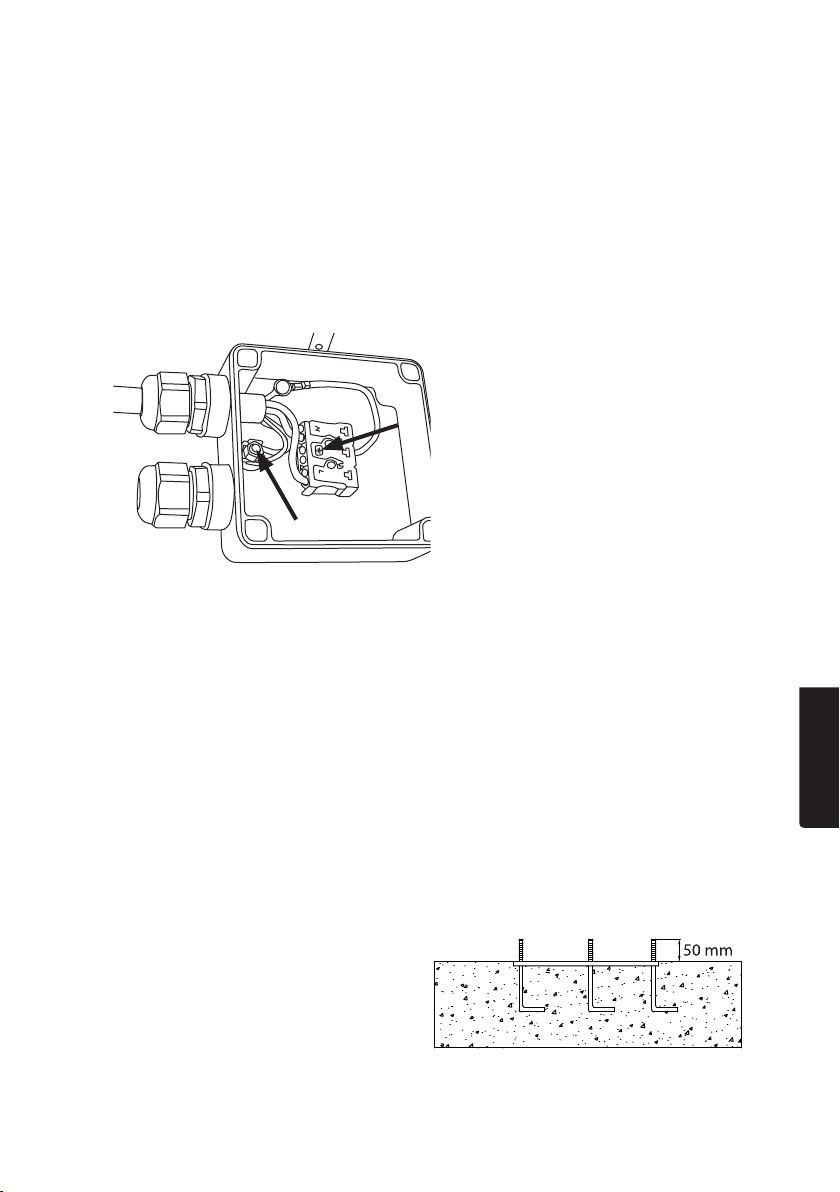

6. Koblingsboksen åpnes og kabelen trekkes gjennom den ene tilkoblingen og kobles med brun til L og blå til N. Koblingsboksen har 3 innganger: én for kabelen opp til lampen, én for innkommende matekabel og én lukket kobling som kan brukes når ﬂere lyktestolper skal kobles sammen. Trykk koblingsboksen opp ifoten slik at den kommer så høyt sommulig.

Obs! Koblingsboksen har ﬂere muligheter til tilkobling og skjøting videre til beskyttelsesjorden, avhengig av kabelvalg. Vianbefaler åbruke kabel som er godkjent for åkunne ligge fast ibakken. Herviser vi eteksempel på kobling av jordbeskyttelse.

7. Monter lyskilden og skru fast lokket (5) på lykten. Festlyktestolpen til bakkestøtten.

Monteringsanvising for 36-6118

Kontroller at alle deler er med iforpakningen.

1. Triangelstøtten forankres til bakken på enpassendemåte.

- Det enkleste er åstøpe enbetongsåle. Plasser triangelstøtten ibetongsålen. Triangelfestet vatres opp så stolpen blirrett.

- Trekk innkommende tilslutningskabel fram (ogev. tilkoblingskabel til øvrige lykter) slik at den kommer opp ietrør eller enslange itriangelstøtten.

- Skru forankringsjernet (9) fast itriangelstøtten (11). Forankringsjernet skal stikke oppca. 50mm over bakkeplanet.

NORSK

Obs! Passpå at den gjengede delen går helt gjennom foten og at kuppelmutteren kan skrus på på oversiden av mutteren før triangelstøtten blir støpt fast ibakken.

Page 18

2. Skrudelene sammen. Låsfot (1) og mellomstolpe (2) sammen med inseksskrue og tannskive (7). Tannskiven må være med for åsikre jordingen.

3. Løsnepå de 3 festeskruene som

holder overdelen på stolpehodet (6).

NORSK

4. Trekkut koblingsplinten og koble den medfølgende tilkoblingskabelen (12) til koblingsplinten. Den delen av kabelen som har enekstra ytre isolering skal kobles til koblingsplinten Dra kabelen gjennom strekkavlastningen og brun til L, blå til N og gul/grønn tiljord.

5. Førden monterte kabelen ned gjennom stolpen. Låslampehuset (6) fast på den øvre stolpen (3) ved åtrekke til låseskruene.

6. Legglykten horisontalt ved siden av triangelstøtten.

7. Førden frie kabelenden inn ikoblingsboksen ifoten (1). Koblingsboksen åpnes, kabelen trekkes gjennom den ene tilkoblingen og kobles med brun til L, blå til N og gul/grønn tiljord. Koblingsboksen har 3 innganger: én for kabelen opp til lampen, én for innkommende matekabel og én blindkobling som kan brukes når ﬂere lyktestolper skal kobles sammen. Trykkkoblingsboksen opp ifoten slik at den kommer så høyt sommulig.

Page 19

Obs! Koblingsboksen har ﬂere

muligheter til tilkobling og skjøting videre til beskyttelsesjorden, avhengig av kabelvalg. Vianbefaler åbruke kabel som er godkjent for åkunne ligge fast ibakken. Herviser vi eteksempel på kobling av jordbeskyttelse.

8. Monter lyskilden og skru fast lokket (5) på lykten. Festlyktestolpen til bakkestøtten.

Stell og vedlikehold

• Skru av strømmen til lampestolpen før rengjøring.

• Tørk av produktet med enmyk, lett fuktetklut. Bruketmildt rengjøringsmiddel vedbehov. Unngååbruke løsemidler og slipende rengjøringsmidler. Detkan skade produktet.

Avfallshåndtering

Symbolet viser til at produktet ikke skal kastes sammen med husholdningsavfallet. Dettegjelder ihele EØS-området. Foråforebygge eventuelle skader på helse og miljø, som følge av feil håndtering av avfall, skal produktet leveres til gjenvinning, slik at materialet blir tatt hånd om på enansvarsfullmåte. Benytt miljøstasjonene som er derdu beﬁnner deg eller ta kontakt med forhandler. Dekan se til at produktet blir behandlet på entilfredsstillende måte som gagner miljøet.

NORSK

Spesifikasjoner

36-6117

Nettspenning 230 V AC, 50 Hz Høyde 220cm Lyskilde E27, maks 1×60 W Beskyttelsesklasse IP44

36-6118

Nettspenning 230 V AC, 50 Hz Høyde 220cm Lyskilde E27, maks 3×60 W Beskyttelsesklasse IP44

Page 20

Pylväsvalaisin

Tuotenro 36-6117 Malli 13341-p1 36-6118 33341

Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emmevastaa mahdollisista teksti- tai kuvavirheistä. Jostuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).

Turvallisuus

• Asennuksen saa suorittaa ainoastaan valtuutettu sähköasentaja.

• Valaisin on tarkoitettu kiinteään asennukseen.

• Lamppu kuumenee käytössä. Annasen jäähtyä ennen vaihtamista.

• Sammuta valaisin ennen lampun vaihtamista.

• Lue käyttöohje huolellisesti ennen käyttöä.

• Varmista, että verkkojännite on kytketty pois päältä ennen asennusta ja huoltoa.

• Sammuta valaisin ja odota, kunnes lamppu on jäähtynyt, ennen kuin vaihdatsen.

• Lampun teho ei saa ylittää ilmoitettua enimmäistehoa.

• Jos valaisimen lasi hajoaa, se tulee vaihtaa välittömästi uuteen. Pylväsvalaisinta ei saa käyttää, jos lasi on hajonnut.

• Varmista, että pylväsvalaisin on maadoitettu oikein.

• Käytä syöttöjohtoja, jotka ovat vähintään 1 mm², tyyppi H05RN-F.

SUOMI

Varoitus! Vääräasennus saattaa aiheuttaa hengenvaaran ja tulipalon.

Lamppu 36-6117 220–240 V AC, E27,enint. 1×60 W

36-6118 220–240 V AC, E27,enint. 3×60 W

Kuvaus

Käyttöohje koskee valaisimia 36-6117 ja 36-6118.

• Valettua alumiinia

• Korkeus 220cm

• Lamppuenint. 60W/lyhty

• Kanta E27

• IP44

• 230 V AC

• 36-6117 Yksilyhty

• 36-6118 Kolme lyhtyä

Page 21

7 8 9 10

11 12

SUOMI

1. Jalka (ja kytkentärasia)

2. Välipylväs

3. Ylempi pylväs

4. Lyhty

5. Lyhdyn kansi (3 kpl valaisimeen 36-6118, 1 kpl valaisimeen 36-6117)

6. Pylvään yläosa, jossa lyhdyt asennettuina (36-6118)

7. Kuusiokoloruuvi ja tähtialuslaatta, lukitsee alemman pylvään ja välipylvään (2 kpl)

8. Kannen ruuvi (6 kpl valaisimeen 36-6118,

2 kpl valaisimeen 36-6117)

9. Maarauta (3 kpl)

10. Kuusiokoloavain

11. Kolmiotuki

12. Liitosjohto valaisimen yläosan liitinriman ja jalan kytkentärasian välille (36-6118).

Page 22

Asennusohje 36-6117

Varmista, että kaikki osat ovat mukana ja että ne ovatehjiä.

1. Kiinnitä kolmiotuki (11) maahan sopivalla tavalla.

- Yksinkertaisin tapa on valaa betoniperustus. Asetakolmiotuki perustukseen ja vaaita kolmiotuki vesivaa’alla, jotta pylväsvalaisin tulee suoraan.

- Vedä tuleva liitosjohto ja (ja mahdollinen muihin valaisimiin menevä liitosjohto) esiin, niin että se on putkessa tai letkussa kolmiotuessa.

- Kierrä maaraudat (9) kolmiotukeen (11). Maarautojen pitää tulla noin 50 mm maan pinnan yläpuolelle.

Huom.! Varmista, että kierteinen osa yltää jalan läpi ja että kupumutterin voi kiertää kiinni jalan yläpuolella, ennen kuin kolmiotuki valetaan maahan.

2. Kierrä varren osat kiinni toisiinsa. Lukitse jalka (1) ja välipylväs (2) kuusiokoloruuvilla ja tähtialuslaatalla(7). Tähtialuslaattaa

SUOMI

tulee käyttää maadoituksen varmistamiseksi.

4. Johdon vapaa pää liitetään jalan kytkentärasiaan (1).

5. Asetapylväsvalaisin vaakatasoon kolmiotuen viereen.

3. Pujota asennettu johto pylväänläpi. Lukitse lyhty (4) ylempään pylvääseen (3) kiristämällä ylemmän pylvään yläpäässä olevat lukitusruuvit.

Page 23

6. Avaakytkentärasia ja vedä johto yhden liitännän läpi ja liitä ruskea johdin liitäntään L ja sininen johdin liitäntään N. Kytkentärasiassa on kolme tuloa, yksi lyhdyn johdolle, yksi tulevalle syöttöjohdolle ja yksi tiivistetty liitäntä liitäntäjohdolle, jos asennetaan useita pylväsvalaisimia. Paina kytkentärasiaa ylöspäin jalassa, jotta se tulee mahdollisimmanylös.

Huom.! Asennusrasiassa on useita mahdollisuuksia liittää ja jatkaa suojamaadoitusta valitusta johdosta riippuen. Suosittelemme johtoa, joka on hyväksytty kiinteään asennukseen maahan. Ohessa on esimerkki suojamaadoitusliitännästä.

7. Asenna lamppu ja kierrä kansi (5) kiinni lyhtyyn. Kierrä pylväsvalaisin kiinni kolmiotukeen.

Asennusohje 36-6118

Varmista, että kaikki osat ovat mukana ja että ne ovatehjiä.

1. Kiinnitä kolmiotuki maahan sopivalla tavalla.

- Yksinkertaisin tapa on valaa betoniperustus. Asetakolmiotuki perustukseen ja vaaita kolmiokiinnike vesivaa’alla, jotta pylväsvalaisin tulee suoraan.

- Vedä tuleva liitosjohto (ja mahdollinen muihin valaisimiin menevä liitosjohto) esiin, niin että se on putkessa tai letkussa kolmiotuessa.

- Kierrä maaraudat (9) kolmiotukeen (11). Maarautojen pitää tulla noin 50 mm maan pinnan yläpuolelle.

SUOMI

Huom.! Varmista, että kierteinen osa yltää jalan läpi ja että kupumutterin voi kiertää kiinni jalan yläpuolella, ennen kuin kolmiotuki valetaan maahan.

Page 24

2. Kierrä varren osat kiinni toisiinsa. Lukitse jalka (1) ja välipylväs (2) kuusiokoloruuvilla ja tähtialuslaatalla(7). Tähtialuslaattaa tulee käyttää maadoituksen varmistamiseksi.

3. Avaakolme ruuvia, jotka pitävät

pylvään yläosan (6) kiinni.

4. Vedäliitinrima ulos ja liitä mukana tuleva liitosjohto (12) liitinrimaan. Liitosjohdon (12) osa, jossa on ylimääräinen ulkoinen eriste, tulee liittää liitinrimaan. Vedäjohto vedonpoistajan läpi ja yhdistä ruskea

SUOMI

johdin liitäntään L, sininen johdin liitäntään N ja keltavihreä johdin maahan.

5. Vieasennettu liitosjohto (12) pylväänläpi. Lukitse pylvään yläosa (6) ylempään pylvääseen (3) kiristämällä lukitusruuvit.

6. Laitapylväsvalaisin vaakatasoon kolmiotuen viereen.

7. Viejohdon irrallinen pää jalan kytkentärasiaan (1). Avaakytkentärasia ja vedä johto yhden tiivisteen läpi ja liitä ruskea johdin liitäntään L, sininen johdin liitäntään N ja keltavihreä johdin maahan. Kytkentärasiassa on kolme tuloa, yksi lyhtyjen johdolle, yksi tulevalle syöttöjohdolle ja yksi tiivistetty liitäntä liitäntäjohdolle, jos valaisimeen liitetään useita valaisimia. Painakytkentärasiaa ylöspäin jalassa, jotta se tulee mahdollisimmanylös.

Page 25

Huom.! Asennusrasiassa on useita

mahdollisuuksia liittää ja jatkaa suojamaadoitusta valitusta johdosta riippuen. Suosittelemme johtoa, joka on hyväksytty kiinteään asennukseen maahan. Ohessa on esimerkki suojamaadoitusliitännästä.

8. Asenna lamput ja kierrä kannet (5) kiinni lyhtyihin. Kierrä pylväsvalaisin kiinni kolmiotukeen.

Huolto ja puhdistaminen

• Kytke virta pois pylväsvalaisimesta ennen puhdistamista.

• Pyyhi pylväsvalaisin kevyesti kostutetulla pehmeällä liinalla. Käytämietoa puhdistusainetta. Äläkäytä vahvoja, hankaavia puhdistusaineita tai liuotinaineita. Nevoivat vahingoittaa laitetta.

Kierrättäminen

Tämä symboli tarkoittaa, että tuotetta ei saa laittaa kotitalousjätteen sekaan. Ohjekoskee koko EU-aluetta. Virheellisestä kierrättämisestä johtuvien mahdollisten ympäristö- ja terveyshaittojen ehkäisemiseksi tuote tulee viedä kierrätettäväksi, jotta materiaali voidaan käsitellä vastuullisella tavalla. Kierrätä tuote käyttämällä paikallisia kierrätysjärjestelmiä tai ota yhteys ostopaikkaan. Ostopaikassa tuote kierrätetään vastuullisella tavalla.

SUOMI

Tekniset tiedot

36-6117

Verkkoliitäntä 230 V AC, 50 Hz Korkeus 220cm Kanta E27, enintään 1×60 W Kotelointiluokka IP44

36-6118

Verkkoliitäntä 230 V AC, 50 Hz Korkeus 220cm Kanta E27, enintään 3×60 W Kotelointiluokka IP44

Page 26

Garten-Laterne

Art.Nr. 36-6117 Modell 13341-p1 36-6118 33341

Vor Inbetriebnahme diekomplette Bedienungsanleitung durchlesen und aufbewahren. Irrtümer, Abweichungen und Änderungen behalten wir unsvor. Beitechnischen Problemen oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme (Kontakt siehe Rückseite).

Sicherheitshinweise

• DieInstallation muss von einem qualiﬁzierten Elektriker durchgeführt werden.

• DasProdukt ist zur Festinstallation vorgesehen.

• DasLeuchtmittel kann im Betrieb heiß werden, vor demAustauschen daher erst abkühlen lassen.

• Vor demWechsel des Leuchtmittels dasProdukt ausschalten.

• Vor demGebrauch dieBedienungsanleitung sorgfältig durchlesen.

• Vor Installation und Servicearbeiten sicherstellen, dass derStrom ausgeschaltetist.

• Vor demWechsel dasLeuchtmittel ausschalten und warten bis es abgekühltist.

• DieLeistung des Leuchtmittels darf niemals dieangegebene maximale Leistung überschreiten.

• Ist dasGlas im Leuchtengehäuse beschädigt, dieses so bald wie möglich austauschen. DasProdukt nicht verwenden, wenn dasGlas beschädigtist.

• Sicherstellen, dass dasProdukt einen korrekt montierten Schutzleiter besitzt.

• Speisungskabel benutzen, diemindestens 1 mm² dick sind, Modell H05RN-F.

Warnung: Einefehlerhafte Installation kann Lebensgefahr und Feuergefahr mit sichführen.

Leuchtmittel 36-6117 220–240 V AC, E27,max. 1×60 W

DEUTSCH

36-6118 220–240 V AC, E27,max. 3×60 W

Beschreibung

Diese Bedienungsanleitung gilt für 36-4606 und 36-6118.

• Aluminiumguss

• Höhe 220cm

• Leuchtmittelmax. 60W per Leuchte

• Sockel E27

• IP44

• 230 V AC

• 36-6117 Eine Laterne

• 36-6118 Drei Laternen

Page 27

7 8 9 10

11 12

1. Sockel (mit Anschlussdose)

2. Mittelpfahl

3. Oberer Pfahl

4. Laternengehäuse

DEUTSCH

5. Deckel für Laternengehäuse, (3 × für 36-6118, 1 × für 36-6117)

6. Laternenpfahlkopf mit montiertem Laternengehäuse (36-6118)

7. Innensechskantschraube mit Fächerscheibe, hält den unteren Pfahl und den Mittelpfahl zusammen (2 ×)

8. Schrauben für den Deckel, (6 × für 36-6118,

2 × für 36-6117)

9. Verankerungseisen (3 ×)

10. Innensechskantschlüssel

11. Triangelstütze

12. Anschlusskabel zwischen Lüsterklemme im Laternenkopf und derAnschlussdose im Sockel (36-6118)

Page 28

Montageanleitung für 36-6117

Sicherstellen, dass dieVerpackung alle Teile enthält.

1. DieTriangelstütze (11) auf geeignete Weise im Boden verankern.

- Am einfachsten ist es, einen Betonblock zu gießen. DieTriangelstütze im Betonblock platzieren, dieStütze mithilfe einer Wasserwaage ausrichten, sodass dieLeuchte geradesteht.

- Daszuführende Anschlusskabel heranziehen (undevtl. weiter Anschlusskabel für weitere Laternen), sodass es in ein Rohr oder einen Schlauch in derTriangelstützeführt.

- DieVerankerungseisen (9) in dieTriangelstütze (11) schrauben, bis sieca. 50mm über dasBodenniveau herausschauen.

Hinweis: Sicherstellen, dass derGewindeteil durch den Sockel hindurchgeht und dass eine Hutmutter über demSockel aufgeschraubt werden kann, bevor dieTriangelstütze in den Boden gegossenwird.

2. DieKomponenten derLeuchte zusammenschrauben. DenSockel (1) und derMittelpfahl (2) mit derInnensechskantschraube und Fächerscheibe miteinander verschrauben. DieFächerscheibe muss verwendet werden, damit

DEUTSCH

dieErdung gewährleistetist.

3. Dasmontierte Kabel durch den Pfahl führen. DasLaternengehäuse (4) auf den oberen Pfahl (3) setzen, indem dieSicherungsschrauben ganz

oben am Pfahl angezogen werden.

4. Diefreien Kabelenden müssen andieAnschlussdose im Sockel (1) angeschlossen werden.

5. DieLaterne horizontal neben dieTriangelstützelegen.

Page 29

6. DieAnschlussdose öffnen und dasKabel durch den einen Anschluss ziehen und den braunen Leiter anL und den blauen anN anschließen. DieAnschlussdose hat 3 Eingänge, eines für dasKabel, dashoch zur Laterne führt, eines für daszuführende Speisungskabel und ein abgedichteter Anschluss, dasfür Anschlusskabel zu weiteren Leuchten benutzt werdenkann. DieAnschlussdose so weit wie möglich nach oben in den Sockel drücken.

Hinweis: DieAnschlussdose hat mehrere Möglichkeiten, wie derSchutzleiter angeschlossen und verlängert werden kann, je nach gewähltem Kabel. Wirempfehlen Kabel, diezum festen Verlegen im Erdboden geeignetsind. Hierwird ein Beispiel für den Anschluss des Schutzleiters gezeigt.

7. DasLeuchtmittel einsetzen und den Deckel (5) auf dieLaterne schrauben. DieLeuchte auf dieTriangelstütze schrauben.

Montageanleitung für 36-6118

Sicherstellen, dass dieVerpackung alle Teile enthält.

1. DieTriangelstütze auf geeignete Weise im Boden verankern.

- Am einfachsten ist es, einen Betonblock zu gießen. DieTriangelstütze im Betonblock platzieren, dieStütze mithilfe einer Wasserwaage ausrichten, sodass dieLeuchte geradesteht.

- Daszuführende Anschlusskabel heranziehen (undevtl. weiter Anschlusskabel für weitere Laternen), sodass es in ein Rohr oder einen Schlauch in derTriangelstützeführt.

- DieVerankerungseisen (9) in dieTriangelstütze (11) schrauben, bis sie ca.50mm über dasBodenniveau herausschauen.

DEUTSCH

Page 30

4. DieLüsterklemme herausziehen und dasmitgelieferte Anschlusskabel (12) andiese anschließen. DerTeil des Anschlusskabels (12) mit einer extra Außenisolierung soll andieLüsterklemme angeschlossen werden. DasKabel durch dieZugentlastung ziehen und braun anL, blau anN und gelb/grün anErde anschließen.

3. Die3 Sicherungsschrauben,

diedasOberteil auf demLaternenpfahlkopf (6) festhalten,lösen.

5. Dasmontierte Anschlusskabel (12) durch den Pfahl führen. DerLaternenpfahlkopf (6) auf demoberen Pfahl (3) befestigen, indem dieSicherungsschrauben

DEUTSCH

angezogen werden.

6. DieLaterne horizontal neben dieTriangelstützelegen.

7. Dasfreie Kabelende in dieAnschlussdose am Sockel (1) führen. DieAnschlussdose öffnen und dasKabel durch dieeine Dichtung ziehen und den braunen Leiter anL, den blauen anN und den gelb/grünen anErde anschließen. DieAnschlussdose hat 3 Eingänge, eines für dasKabel, dashoch zu den Laternen führt, eines für daszuführende Speisungskabel und ein abgedichteter Anschluss fürevtl. Anschlusskabel zu weiteren Leuchten. DieAnschlussdose so weit wie möglich nach oben in den Sockel drücken.

Page 31

Hinweis: DieAnschlussdose

hat mehrere Möglichkeiten, wie derSchutzleiter angeschlossen und verlängert werden kann, je nach gewähltem Kabel. Wirempfehlen Kabel, diezum festen Verlegen im Erdboden geeignetsind. Hierwird ein Beispiel für den Anschluss des Schutzleiters gezeigt.

8. DieLeuchtmittel einsetzen und dieDeckel (5) auf dieLaternen schrauben. DieLeuchte auf dieTriangelstütze schrauben.

Pflege und Wartung

• Den Strom zur Leuchte vor Pﬂege und Wartung immer abschalten.

• DasProdukt mit einem weichen, leicht befeuchteten Tuch reinigen. Keinescharfen Chemikalien, Reinigungslösungen oder starke Reinigungsmittel verwenden. Dieskann dasProdukt beschädigen.

Hinweise zur Entsorgung

Dieses Symbol zeigt an, dass dasProdukt nicht gemeinsam mit demHaushaltsabfall entsorgt werdendarf. Diesgilt in dergesamten EU. Ummöglichen Schäden für dieUmwelt und Gesundheit vorzubeugen, diedurch fehlerhafte Abfallentsorgung verursacht werden, dieses Produkt zum verantwortlichen Recycling abgeben um dienachhaltige Wiederverwertung von stofﬂichen Ressourcen zu fördern. BeiderAbgabe des Produktes bitte dievorhandenen Recycling- und Sammelstationen benutzen oder den Händler kontaktieren. Dieser kann dasProdukt auf eine umweltfreundliche Weise recyceln.

DEUTSCH

Technische Daten

36-6117

Betriebsspannung 230 V AC, 50 Hz Höhe 220cm Sockel E27,max. 1×60 W Schutzart IP44

36-6118

Betriebsspannung 230 V AC, 50 Hz Höhe 220cm Sockel E27,max. 3×60 W Schutzart IP44

Page 32

SVERIGE

KUNDTJÄNST tel: 0247/445 00 fax: 0247/445 09 e-post: [email protected]

INTERNET www.clasohlson.se

BREV Clas Ohlson AB, 793 85 INSJÖN

NORGE

KUNDESENTER tlf.: 23 21 40 00 faks: 23 21 40 80 e-post: [email protected]

INTERNETT www.clasohlson.no

POST Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO

SUOMI

ASIAKASPALVELU puh: 020 111 2222 sähköposti: [email protected]

INTERNET www.clasohlson.fi

OSOITE Clas Ohlson Oy, Maistraatinportti 4 A, 00240 HELSINKI

UNITED KINGDOM

CUSTOMER SERVICE contact number: 020 8247 9300 e-mail: [email protected]

INTERNET www.clasohlson.co.uk

POSTAL 10 – 13 Market Place Kingston Upon Thames Surrey KT1 1JZ

DEUTSCHLAND

KUNDENSERVICE Unsere Homepage www.clasohlson.de besuchen und auf Kundenservice klicken.
