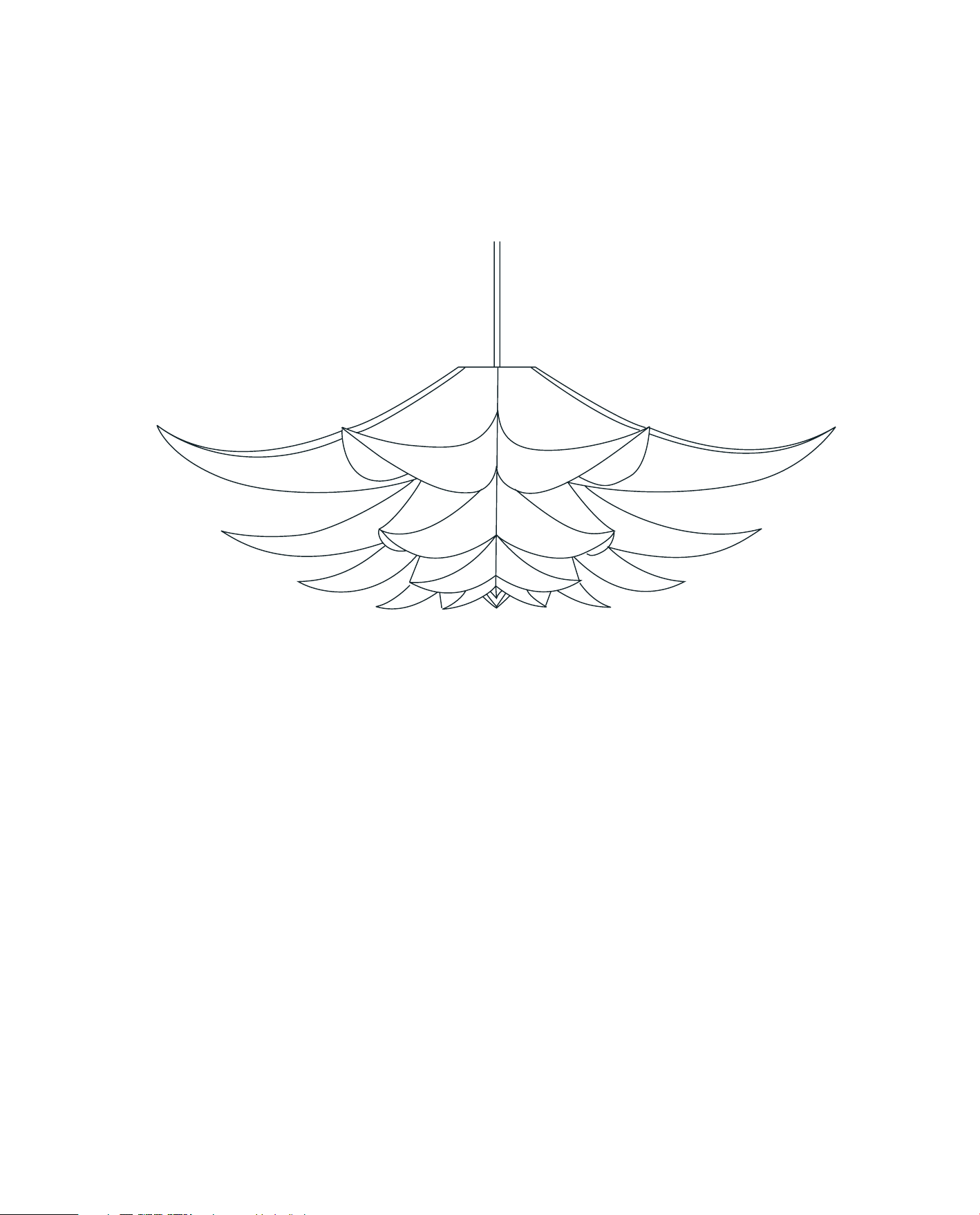

Norm 06 Large
Page 2
3
SAMLEINSTRUKTION
MONTERINGSINSTRUKTIONER
MONTERINGSINSTRUKSJONER
ASSEMBLY INSTRUCTIONS
MONTAGEANLEITUNG
INSTRUCCIONES DE MONTAJE
ISTRUZIONI DI MONTAGGIO
MONTAGE-INSTRUCTIES
INSTRUÇÕES DE MONTAGEM
2
Page 3
Norm 06 Large
3
Page 4
4
Page 5
Indhold:
SAMLEINSTRUKTION NORM 06 LARGE/DANSK
1 bundmodul 1 ophængsmodul
1 sokkelelement
7 skærmelementer nr. 1
1 ringelement S 1 ringelement M
7 skærmelementer nr. 2
1 ringelement L
7 skærmelementer nr. 3
7 skærmelementer nr. 4
Samleinstruktion:
1.
Soklen ‘knipses’ sammen til en 7-kantet cylinder med den matte side udad.
5
Page 6
SAMLEINSTRUKTION NORM 06 LARGE/DANSK
7
2.
“Snipper”
“Snipper”
“Snipper”
“Snipper”
De 7 skærmelementer mærket “4” foldes som vist. Ombøj forsigtigt der hvor skærm­elementet buer.
3.
Skærmelementet haspes på den smalle del af åbningen på sokkelelementet.
“Snipperne” bøjes ind, så den matte side vender udaf.
Vend sokkelelementet på hovedet og før ‘snip­perne’ igennem hullerne og ombøj ‘snipperne’ på bagsiden, så modulet er låst.
4.
Sæt næste skærmelement på soklen ved siden af de første og fortsæt sådan, til alle 7 skærmelementer nr. 4 er monteret. Husk at låse modulerne på indersiden af soklen.
6
Page 7
SAMLEINSTRUKTION NORM 06 LARGE/DANSK
5.
Tag ringelementet mærket “L” og ombøj forstærkningskanterne. Saml ring el­ementet ved hjælp af ‘snipperne’.
7.
6.
Monter ringelementet “L” på ‘snipperne’, der sidder på skærmelementet og lås dem ved at rette “snipperne” ud.
8.
Ringelement korrekt fastmonteret.
9.
Fold de 7 skærmelementer mærket “3”. Ombøj forsigtigt hvor skærmelementet buer. Monter første skærmelement på ringelementet ved at stikke ‘snipperne’ igennem hullet, hvor de andre ‘snipper’ også sidder.
10.
Monter resten af skærmelementerne på samme måde hele vejen rundt. Husk at låse modulerne på bagsiden.
Saml og monter ringelement “M” på skærmelementerne mærket “3”.
Fold skærmelementerne mærket “2” og monter dem på ringelement “M” hele vejen rundt. Monter ringelement “S”.
7
Page 8
SAMLEINSTRUKTION NORM 06 LARGE/DANSK
11.
Fold de 7 skærmelementer mærket “1” og monter dem på ringelement “S” hele vejen rundt.
13.
12.
Bøj og saml bundmodulet. Sørg for at samlingen vender indad.
Monter bundmodulet i slidserne på de inderste skærmelementer. (Slidserne er de små hakker).
14.
Klemnippel SKAL monteres
Bøj ophængsmodulet i de 6 led og saml det omkring ledningerne, så det har form som et 7-kantet kræmmerhus.
Færdigmonteret bundmodul.
Vend lampen om så åbningen i lampens top vender opad. Sænk ophængsmodulet ned i åbningen og stik ‘snipperne’ i gennem hullerne. Bøj forstærkningskanterne ned i vandret, så det låser ophængsmodulet.
8
Færdigmonteret lampe klar til ophængning. Lampen kan hænges op uden at afmontere lampefatning. Udskiftning af pære kan nemt foretages gennem lampens fleksible bund.
MAKS 60 WATT
Page 9
Innehåll:
MONTERINGSINSTRUKTIONER TILL NORM 06 LARGE/SVENSKA
1 basmodul 1 upphängn-
ingsmodul
1 basenhet
7 lampskärmsenheter 1
1 ringenhet S 1 ringenhet M
7 lampskärmsenheter 2
1 ringenhet L
7 lampskärmsenheter 3
7 lampskärmsenheter 4
Monteringsinstruktioner:
1.
Sätt ihop basen till en 7-sidig cylinder med den matta sidan utåt.
9
Page 10
MONTERINGSINSTRUKTIONER TILL NORM 06 LARGE/SVENSKA
11
2.
Flikar
Flikar
Flikar
Flikar
Vik de 7 lampskärmsenheterna markerade med ”4” som visat. Vik försiktigt längs med skärmenhetens kurva.
3.
Haka fast skärmenheten till den smala delen av basenhetens öppning.
Vik in flikarna med den matta sidan utåt.
Vänd basenheten upp och ned och för flikarna genom hålen. Vik över dem på baksidan för att låsa modulen.
4.
Placera nästa skärmenhet på basen intill den första och fortsätt tills alla 7 lampskärmsen­heter markerade med ”4” har monterats. Kom ihåg att låsa modulerna på basens insida.
10
Page 11
MONTERINGSINSTRUKTIONER TILL NORM 06 LARGE/SVENSKA
5.
Ta ringenheten markerad med “L” och vik över de stärkande kanterna. Montera ringenheten genom att använda flikarna.
7.
6.
Montera ringenheten “L” på flikarna på lampskärmsenheten och lås dem genom att räta ut flikarna.
8.
Korrekt monterad ringenhet.
9.
Vik de 7 lampskärmsenheterna mar­kerade med “3”. Vik försiktigt över längs med skärmenhetens kurva. Montera den första skärmenheten på ringenheten genom att föra flikarna genom hålet där de andra flikarna också är lokaliserade.
10.
Montera resten av lampskärmsen­heterna på liknande sätt hela vägen runt. Kom ihåg att låsa modulerna på baksidan.
Sätt ihop och montera ringenhet ”M” på lampskärmsenheterna markerade med ”3”.
Vik lampskärmsenheterna markerade ”2” och mon
­tera dem på ringenheten ”M” hela vägen runt. Montera ringenhet ”S”.
11
Page 12
MONTERINGSINSTRUKTIONER TILL NORM 06 LARGE/SVENSKA
11.
Vik de 7 lampskärmsenheterna markerade ”1” och montera dem på ringenheten ”S” hela vägen runt.
13.
12.
Böj och montera basmodulen. Säkerställ att skarvarna är vända inåt.
Fäst basmodulen i springorna på de inre lampskärmsenheterna. (Springorna är de små utskurna hålen.)
14.
Klämnippeln MÅSTE vara monterad.
Böj upphängningsmodulen i de 6 riktningarna och montera runt vajrarna så att de formar en 7-sidig kon.
Den färdigmonterade basmodulen.
Vrid runt lampan så att öppningen på lampans topp vänds uppåt. Sänk upphängn­ingsmodulen in i öppningen och för flikarna genom hålen. Vik ned de stärkande kan­terna horisontalt så att de låser upphängn­ingsmodulen.
Den färdigmonterade lampan är redo att hängas upp. Lampan kan hängas upp utan att ta bort lamparmaturen. Glödlampor kan enkelt bytas genom lampans flexibla bas.
MAX 60 WATT
12
Page 13
Innhold:
MONTERINGSINSTRUKSJONER NORM 06 LARGE/NORSK
1 grunnmodul 1 oppheng-
ingsmodul
1 grunnelement
1 ringelement S 1 ringelement M
7 lampeskjermelementer, nr. 1
7 lampeskjermelementer, nr. 2
1 ringelement L
7 lampeskjermelementer, nr. 3
7 lampeskjermelementer, nr. 4
Monteringsinstruksjoner:
1.
Klikk grunnelementene sammen til en sylinder med sju sider, med den matte siden ut.
13
Page 14
MONTERINGSINSTRUKSJONER NORM 06 LARGE/NORSK
15
2.
“Vinger”
“Vinger”
“Vinger”
“Vinger”
Brett de sju lampeskjermelementene merket 4, som vist. Brett forsiktig langs buen på skjermelementet.
3.
Hekt skjermelementet på den smale delen av åpningen på grunnelementet.
Brett inn “vingene”, slik at den matte siden vender ut.
Snu grunnelementet opp-ned og før “vingene” gjennom hullene, brett dem over baksiden slik at modulen låses.
4.
Sett det neste skjermelementet på grunn­elementet ved siden av det første, og fortsett til alle sju lampeskjermelementene, nr. 4. er festet. Husk å låse modulene på innsiden av grunnelementet.
14
Page 15
MONTERINGSINSTRUKSJONER NORM 06 LARGE/NORSK
5.
Ta ringelementet merket L og brett forsterkningskantene over. Monter ringelementet ved hjelp av “vingene”.
7.
6.
Sett ringelementet L på “vingene” på lampeskjermelementet, og lås dem ved å rette ut “vingene”.
8.
Riktig montert ringelement
9.
Brett de sju lampeskjermelementene merket 3. Brett forsiktig over langs buen på skjermelementet. Fest det første skjermelementet på ringelementet ved å skyve “vingene” gjennom hullet, der de andre “vingene” også er festet.
10.
Fest resterende lampeskjermelementer på samme måte, hele veien rundt. Husk å låse modulene på baksiden.
Monter og fest ringelement M på lampeskjermelementene merket 3.
Brett lampeskjermelementene merket 2 og fest dem på ringelementet M hele veien rundt. Fest ringelement S.
15
Page 16
MONTERINGSINSTRUKSJONER NORM 06 LARGE/NORSK
11.
Brett de sju lampeskjermelementene merket 1 og fest dem på ringelementet S hele veien rundt.
13.
12.
Bøy og monter grunnmodulen. Pass på at skjøtene vender innover.
Fest grunnmodulen i slissene på de in­nerste lampeskjermelementene. (Slis­sene er små utsparinger.)
14.
Klemmenippelen MÅ monteres.
Bøy opphengingsmodulen i de seks retningene og monter den rundt ledningene slik at den former en kjegle med sju sider.
Den ferdigmonterte grunnmodulen.
Drei lampen slik at åpningen øverst i lam­pen vender opp. Før opphengingsmodulen ned i åpningen og skyv “vingene” gjennom hullene. Brett ned forsterkningskantene vannrett slik at de låser opphengings­modulen.
Den ferdigmonterte lampen klar til opp­henging. Lampen kan henges opp uten at lyspærefestet fjernes. Det er enkelt å skifte pære takket være den fleksible lampesokkelen.
MAKS. 60 WATT
16
Page 17

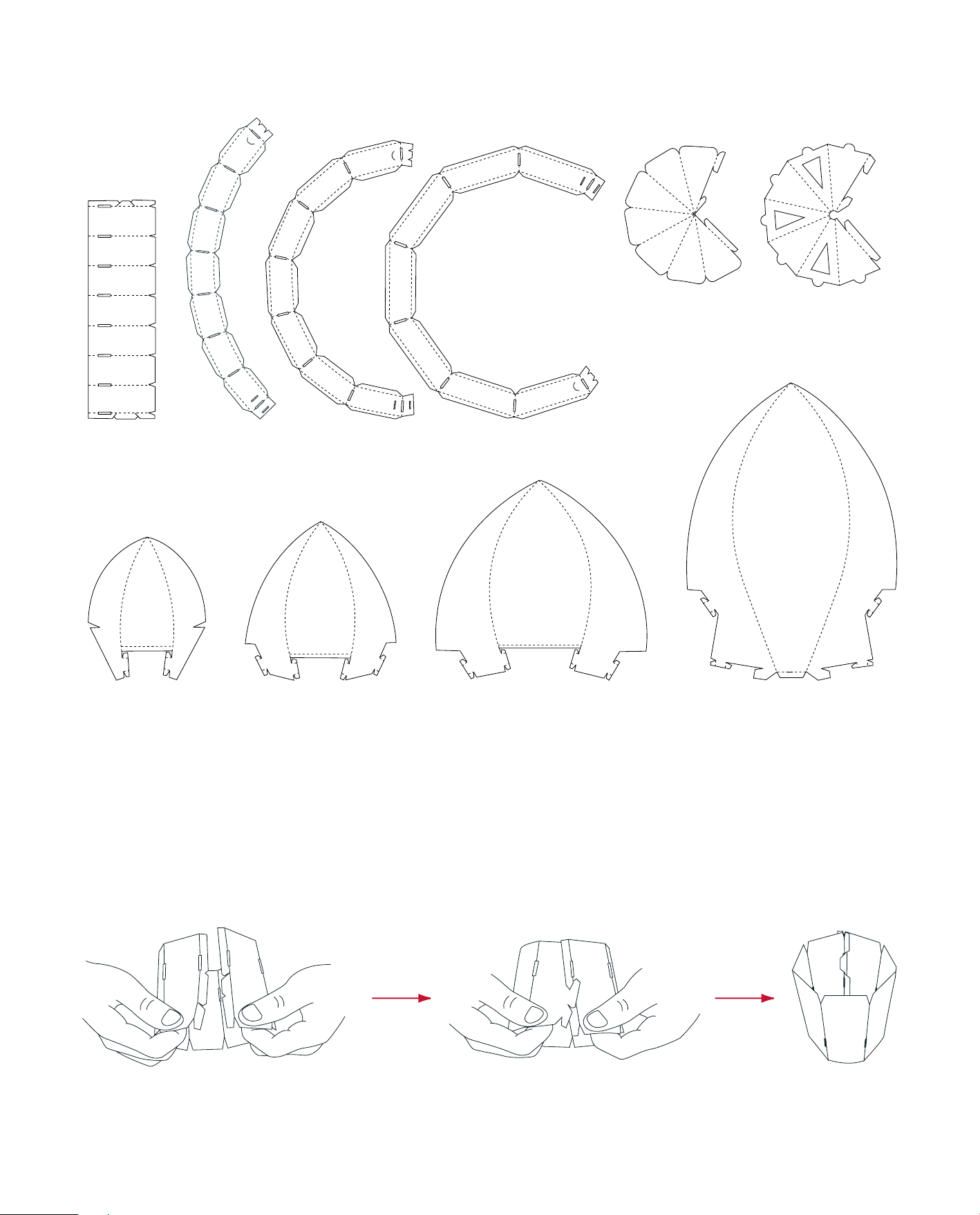

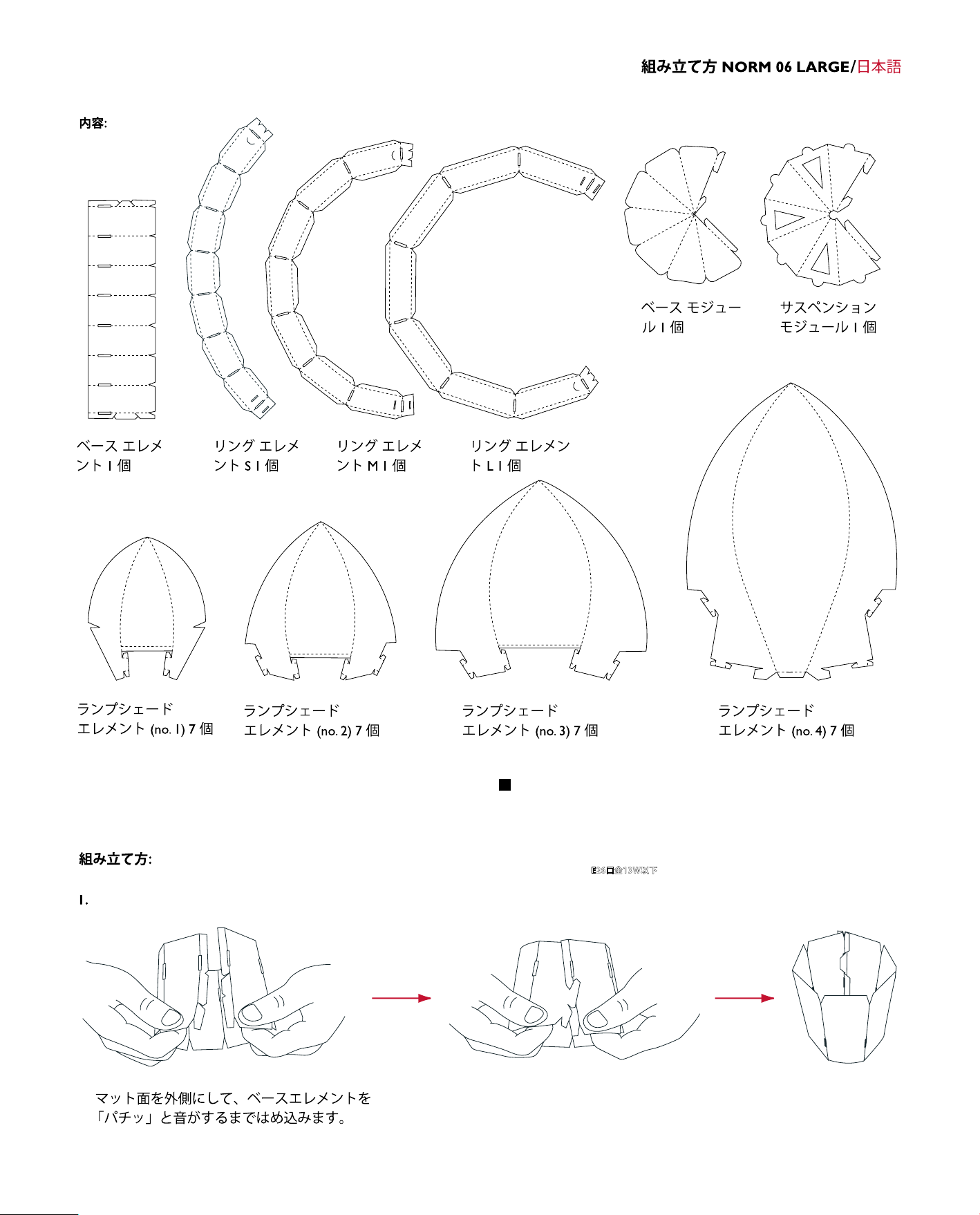

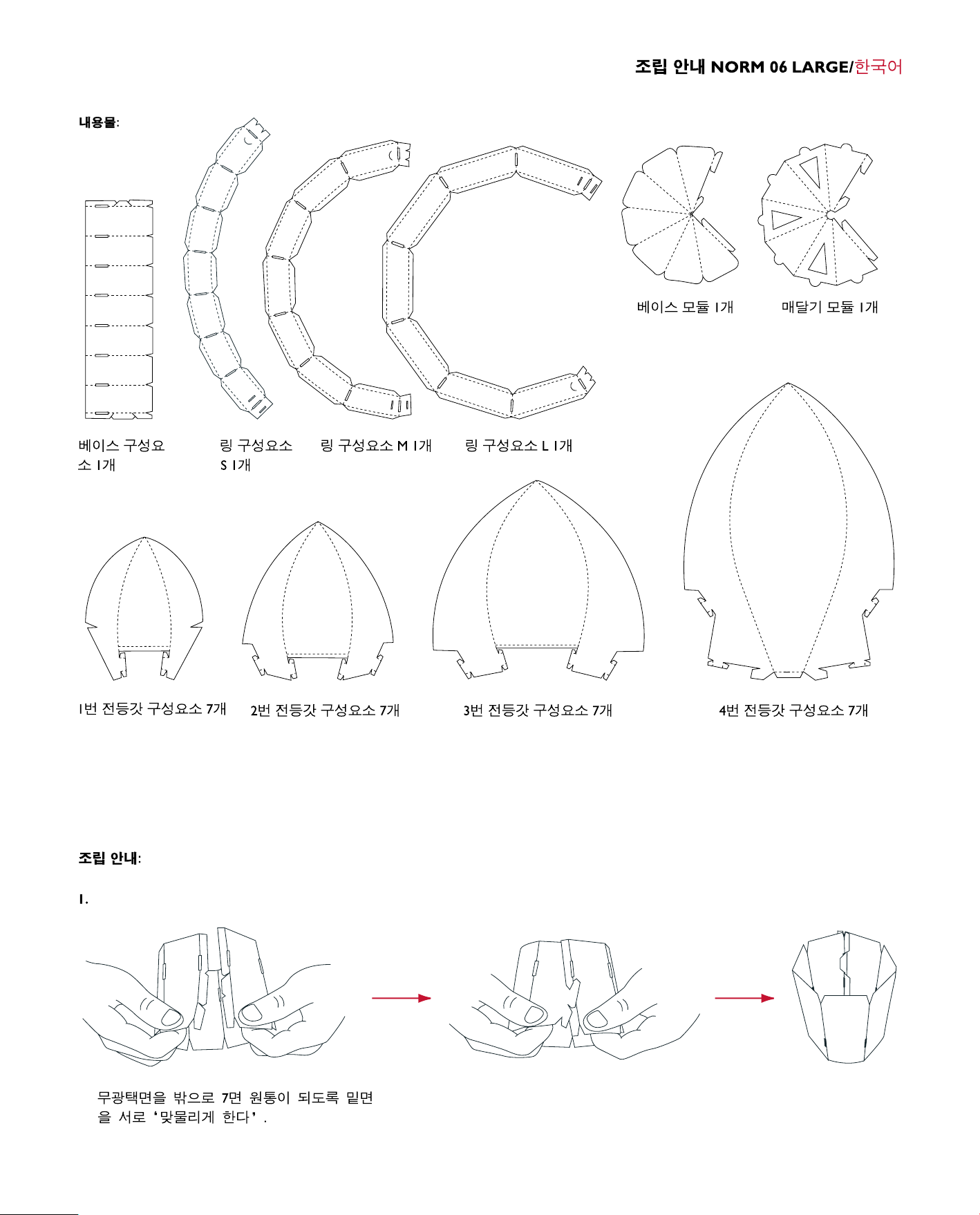

Contents:
ASSEMBLY INSTRUCTIONS NORM 06 LARGE/ENGLISH
1 base module 1 suspension
module
1 base element
1 ring element S 1 ring element M
7 lampshade elements no. 1
7 lampshade elements no. 2
1 ring element L
7 lampshade elements no. 3
7 lampshade elements no. 4
Assembly instructions:
1.
‘Snap’ the base together into a 7-sided cylinder with the matt side out.
17
Page 18
ASSEMBLY INSTRUCTIONS NORM 06 LARGE/ENGLISH
19

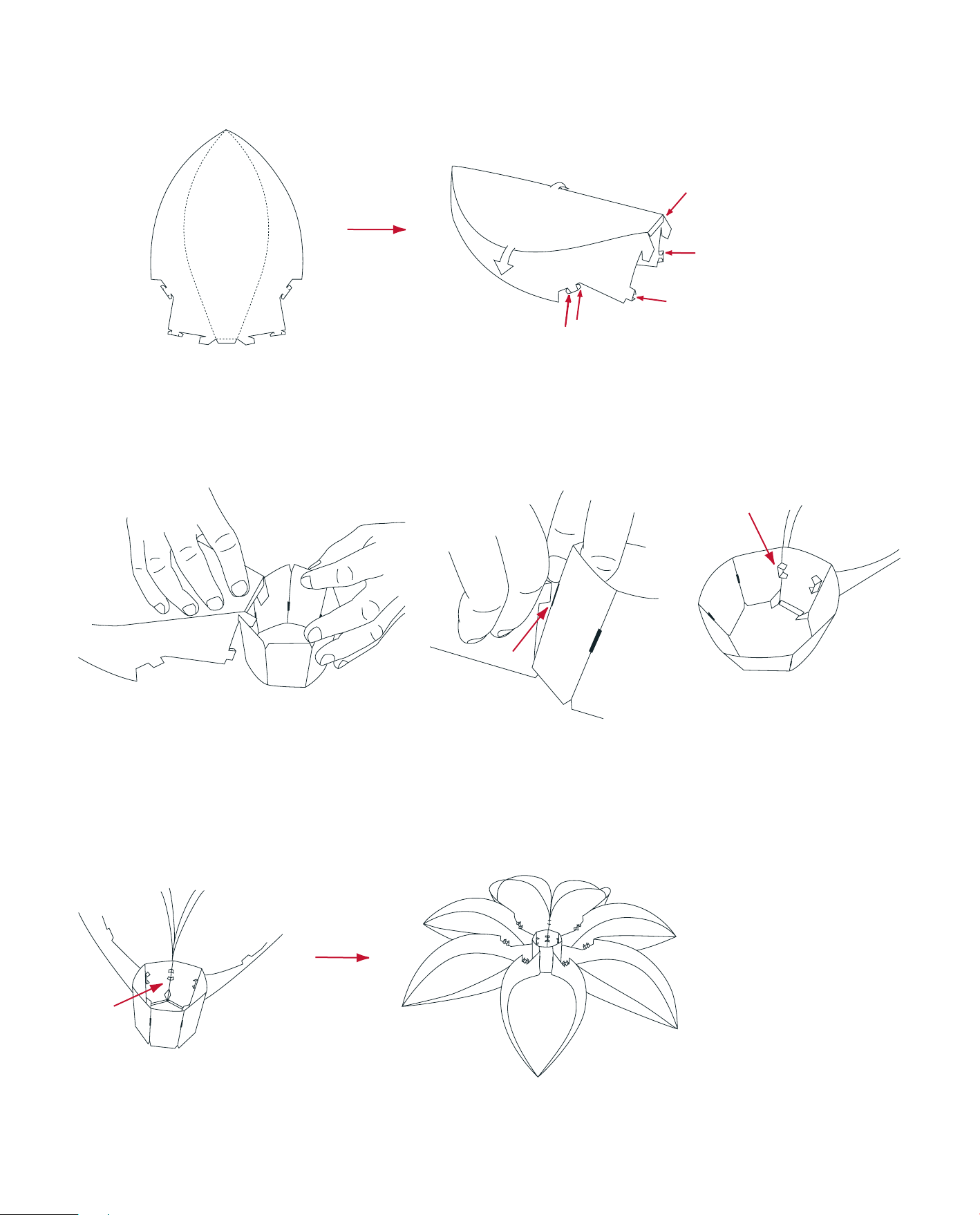

2.
‘Flaps’
‘Flaps’
‘Flaps’
‘Flaps’

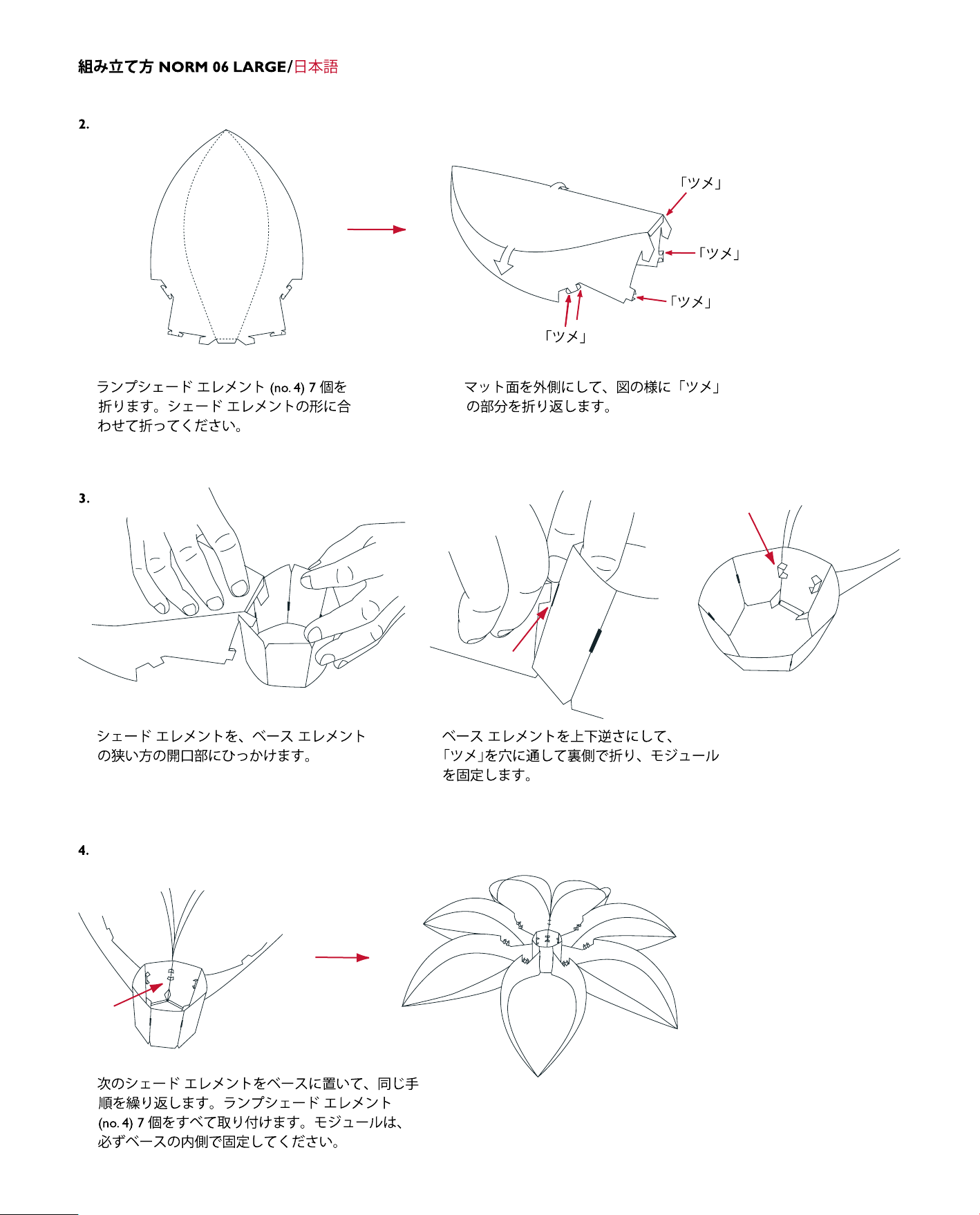

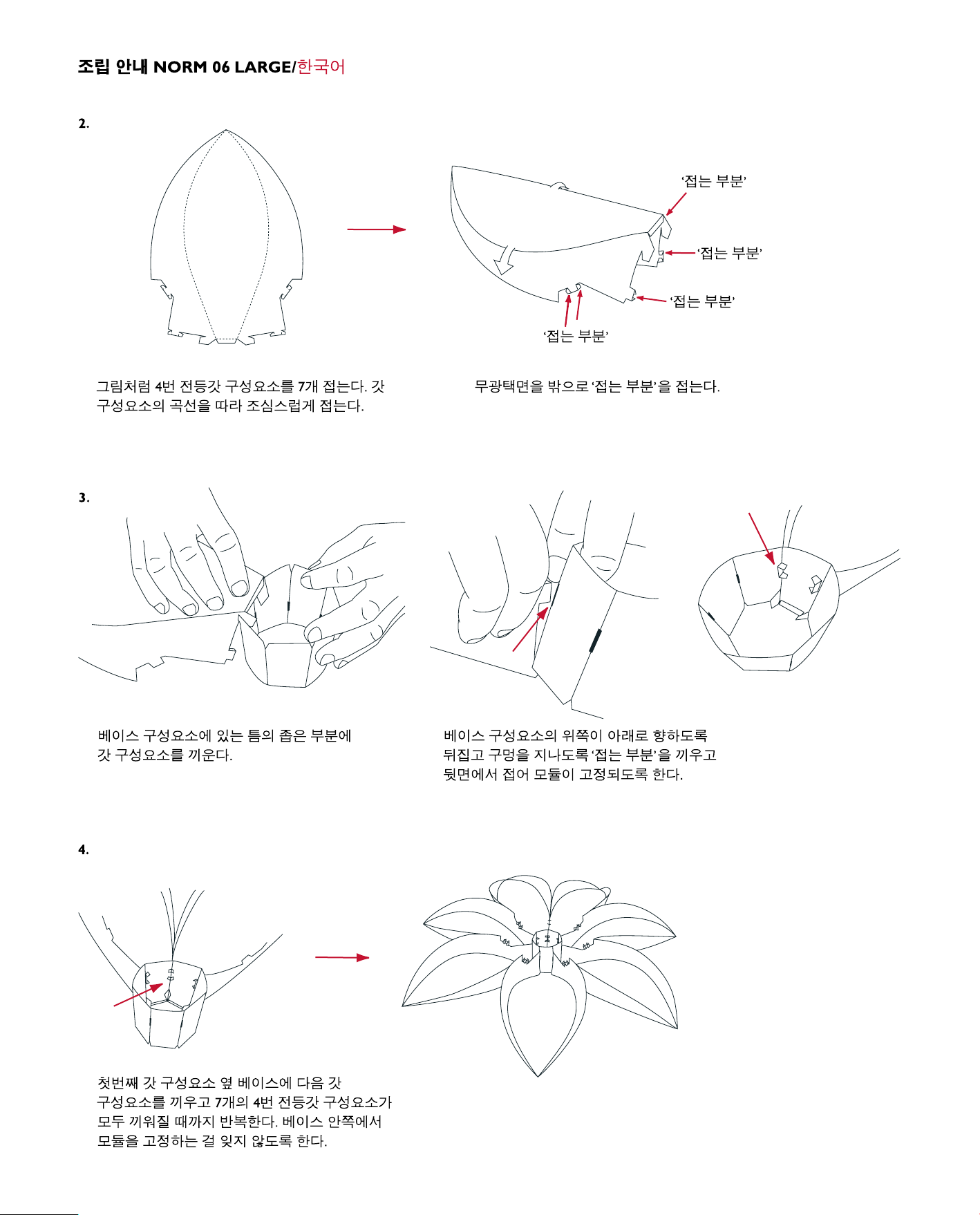

Fold the 7 lampshade elements marked ‘4’ as shown. Fold carefully along the curve of the shade element.
3.
Hook the shade element onto the narrow part of the opening on the base element.
Fold the ‘flaps’ in with the matt side out.
Turn the base element upside down and guide the ‘flaps’ through the holes, folding them over at the back to lock the module.
4.
Place the next shade element on the base next to the first one and continue until all 7 lampshade elements no. 4 have been fitted. Remember to lock the modules on the inside of the base.
18
Page 19
ASSEMBLY INSTRUCTIONS NORM 06 LARGE/ENGLISH

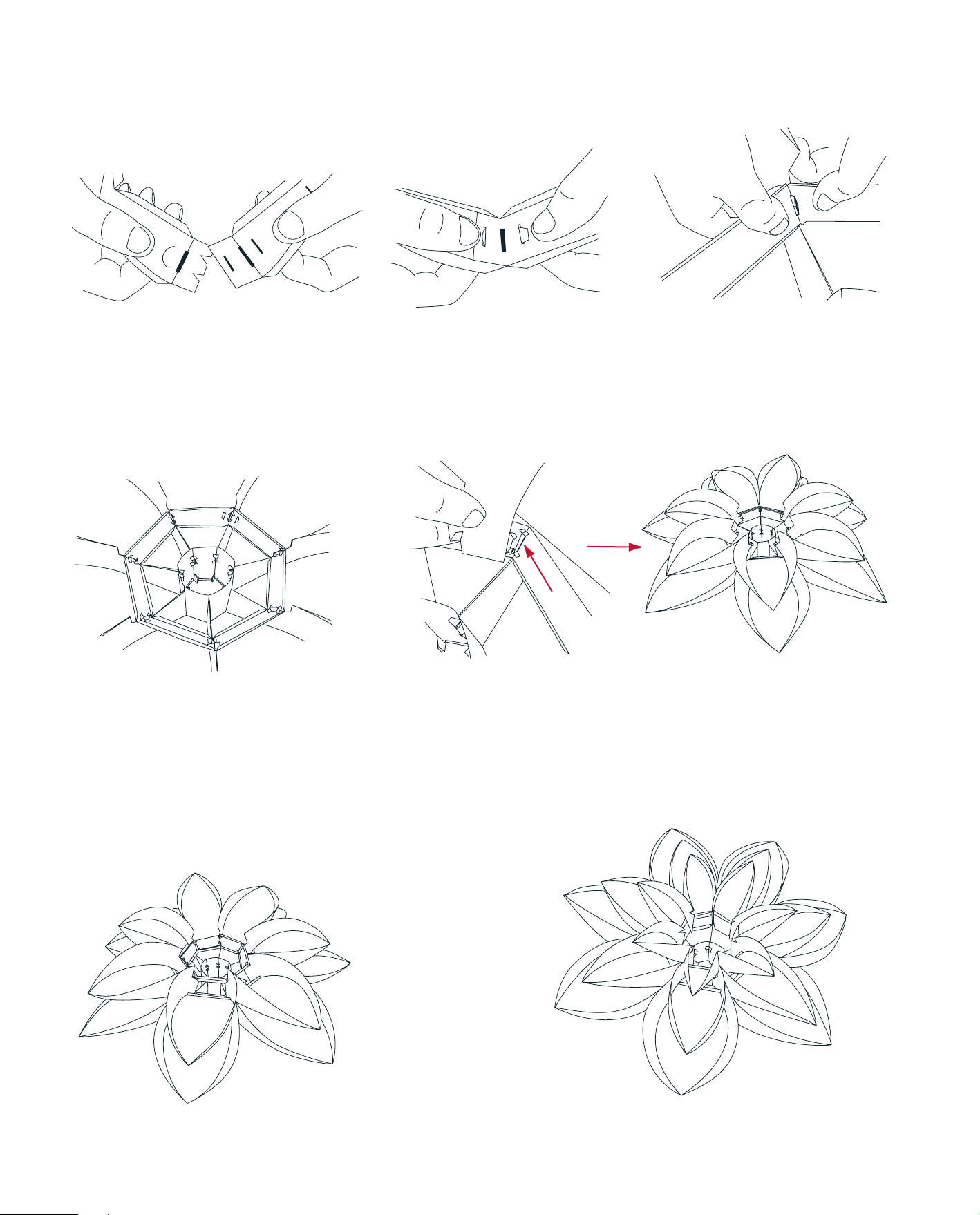

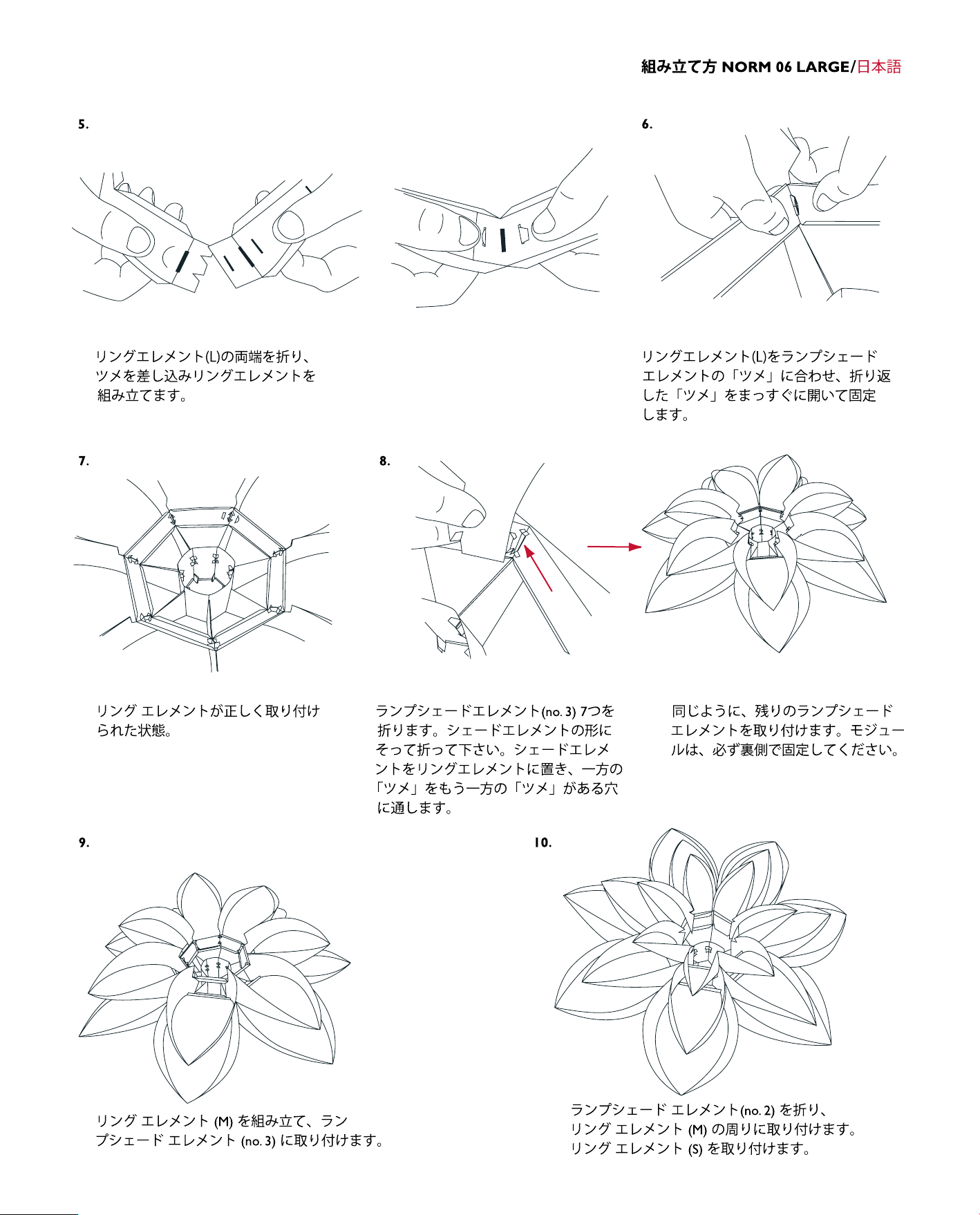

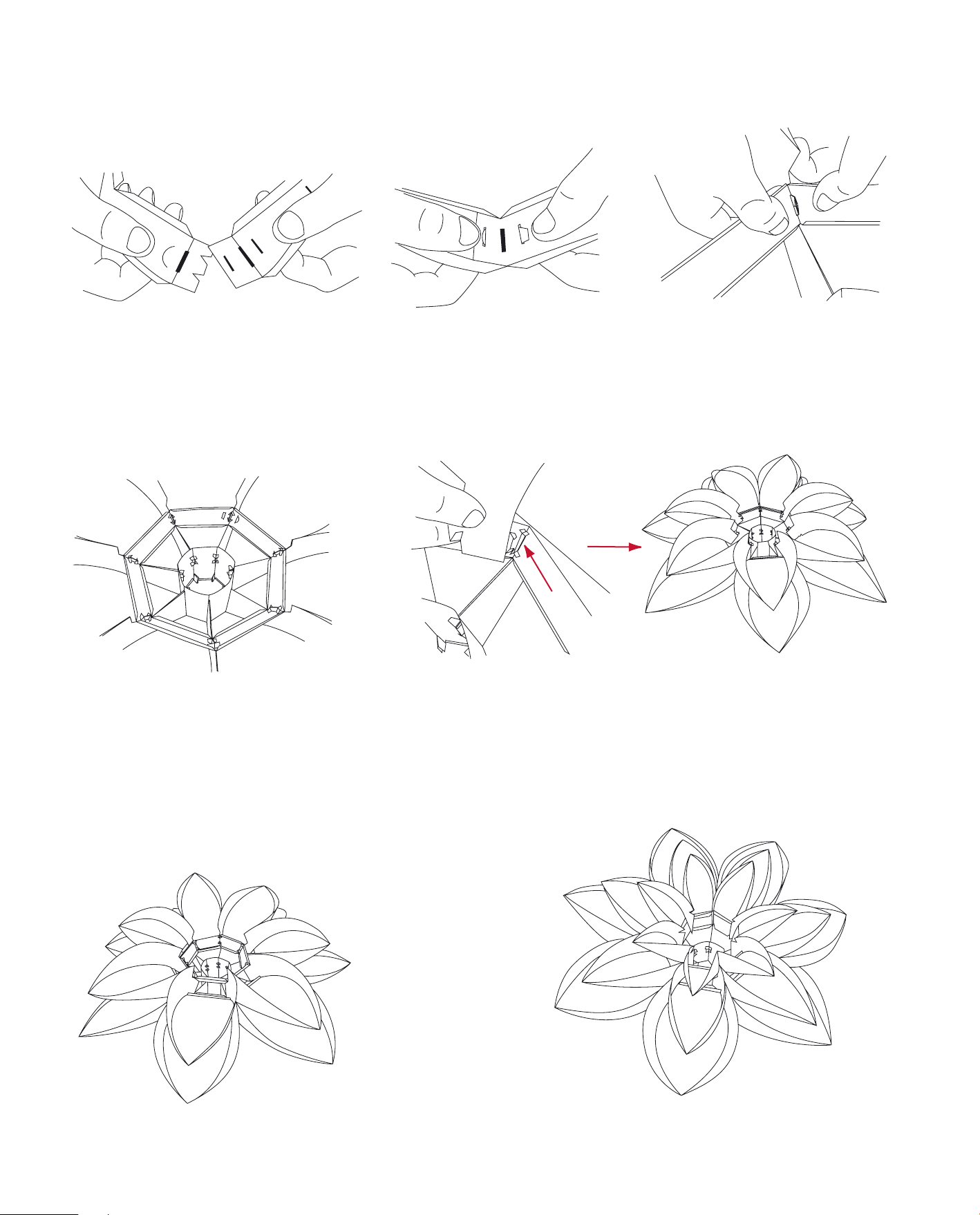

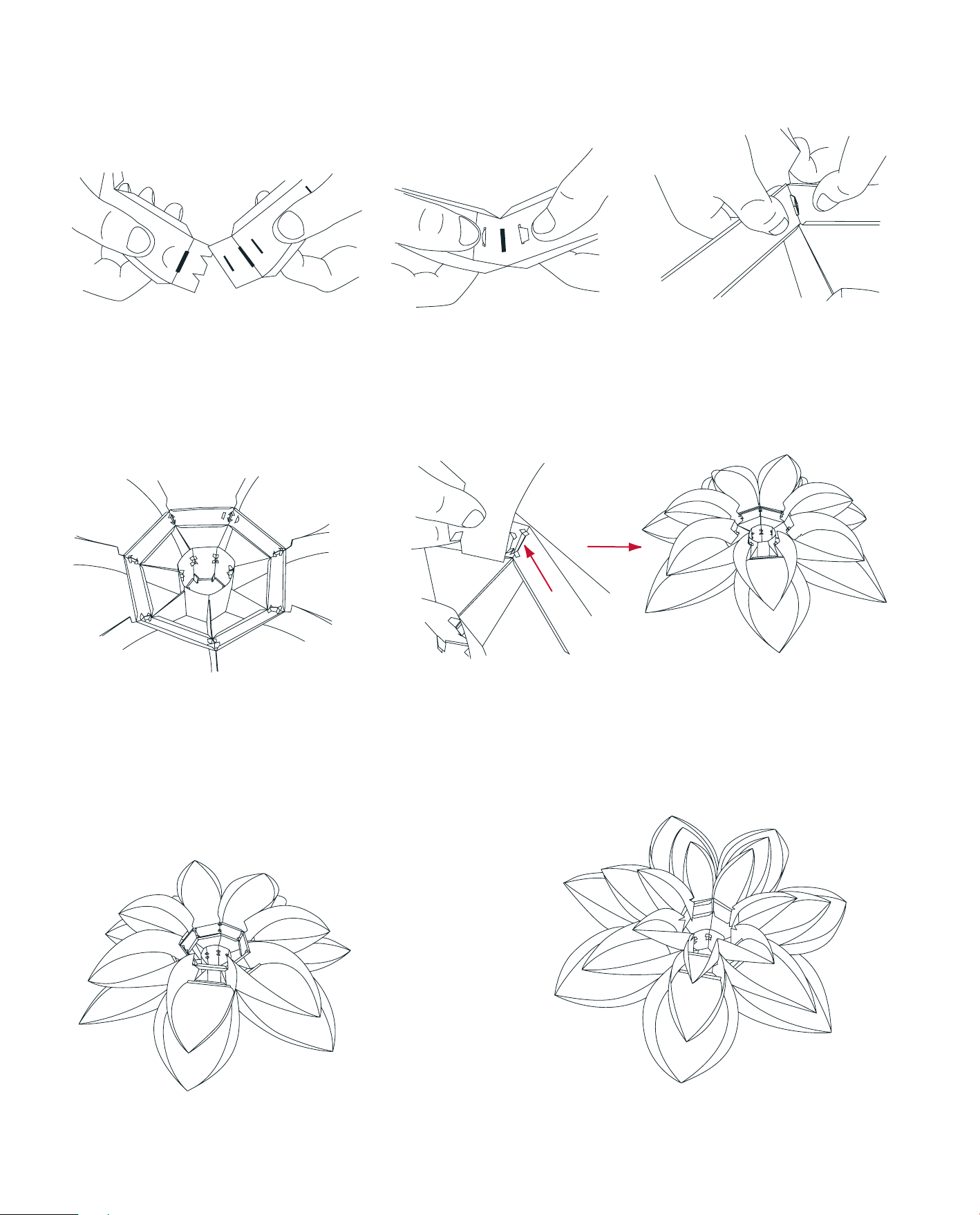

5.

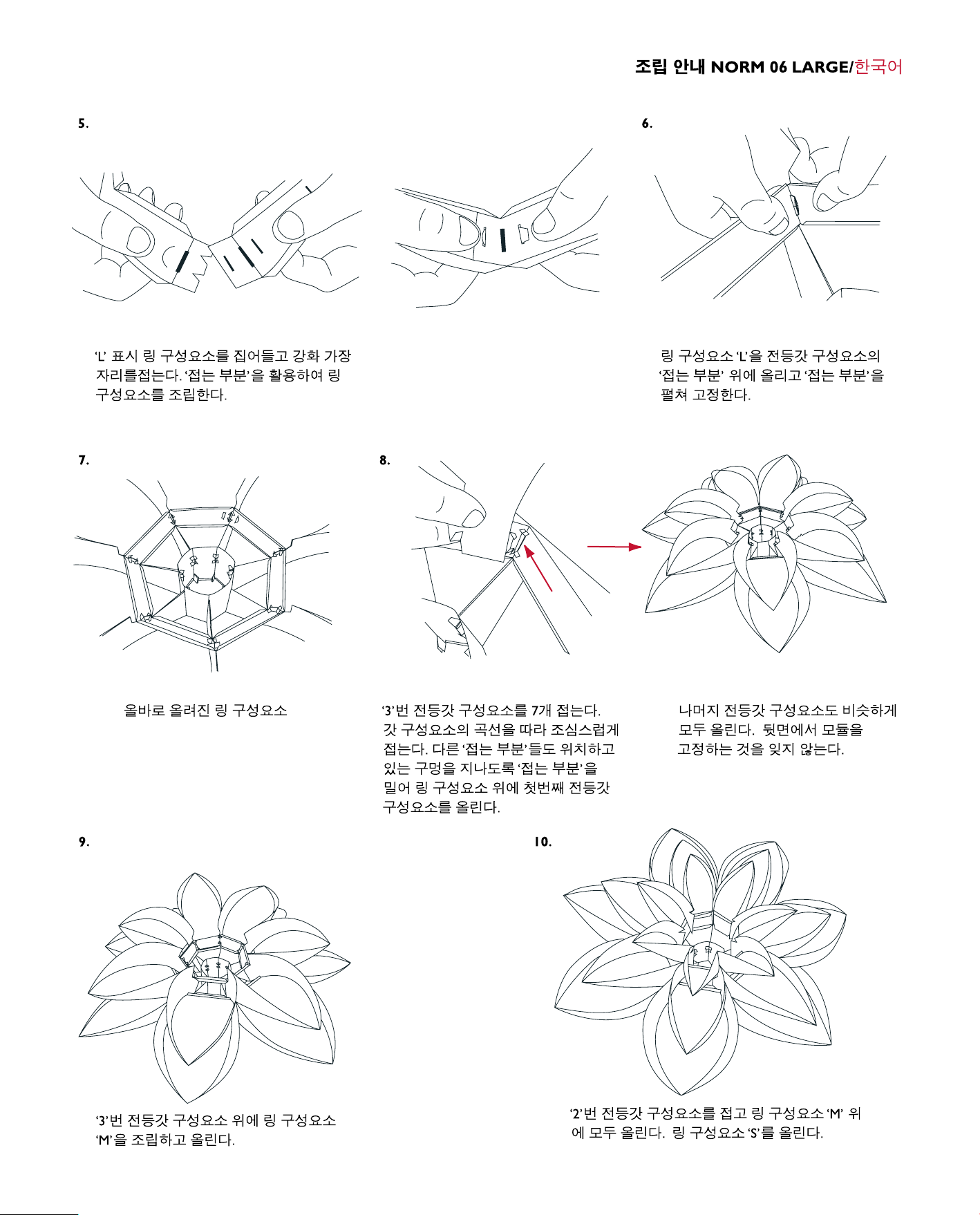

Take the ring element marked ‘L’ and fold the strengthening edges over. Assemble the ring element using the ‘flaps’.
7.
6.
Mount ring element ‘L’ onto the ‘flaps’ on the lampshade element and lock them by straightening out the ‘flaps’.
8.
Correctly mounted ring element.
9.
Fold the 7 lampshade elements marked ‘3’. Fold over carefully along the curve of the shade element. Mount the first shade element onto the ring element by push­ing the ‘flaps’ through the hole where the other ‘flaps’ are also located.
10.
Mount the rest of the lampshade elements similarly all the way round. Remember to lock the modules at the back.
Assemble and mount ring element ‘M’ onto the lampshade elements marked ‘3’.
Fold the lampshade elements marked ‘2’ and mount them onto ring element ‘M’ all the way round. Mount ring element ‘S’.
19
Page 20
ASSEMBLY INSTRUCTIONS NORM 06 LARGE/ENGLISH

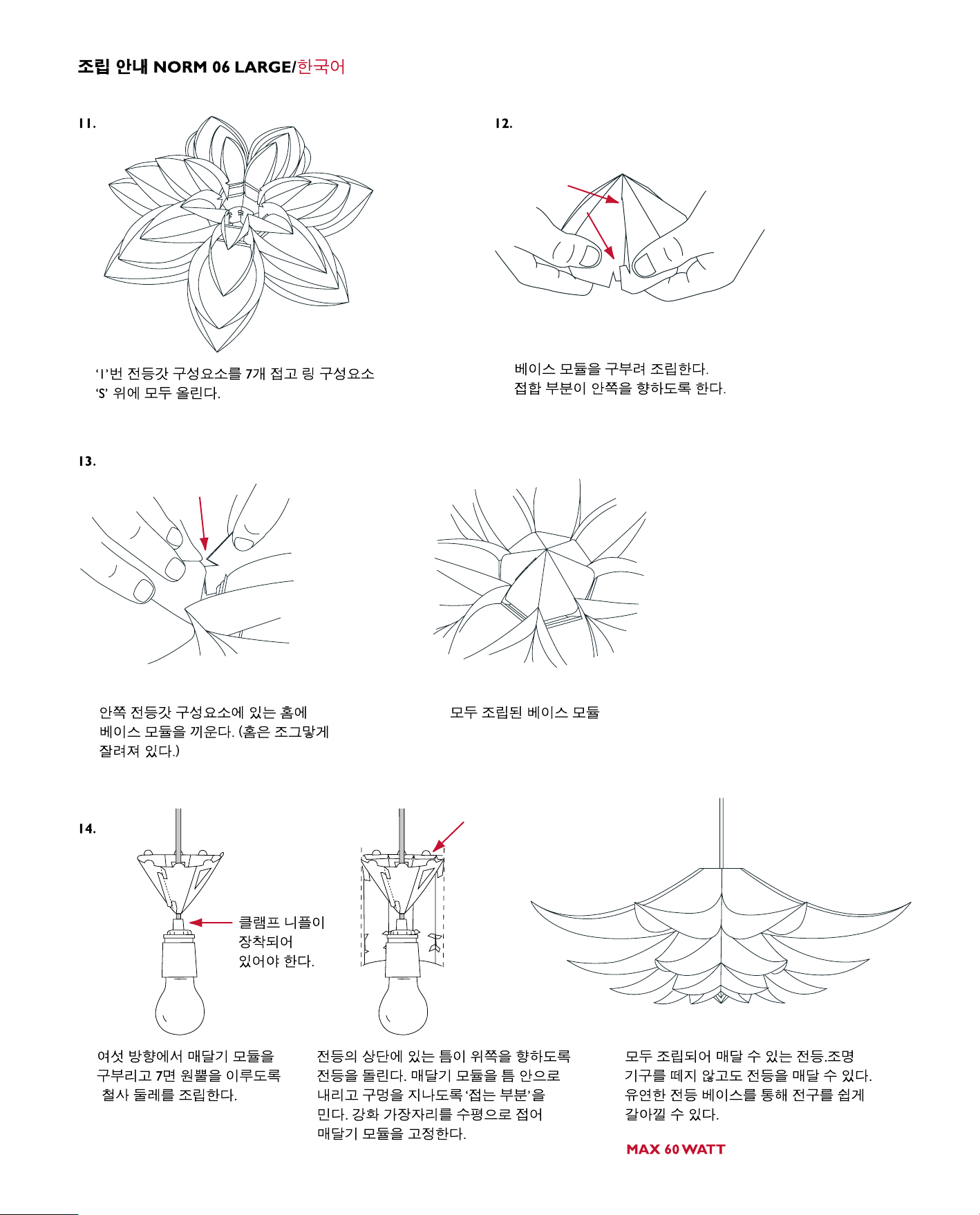

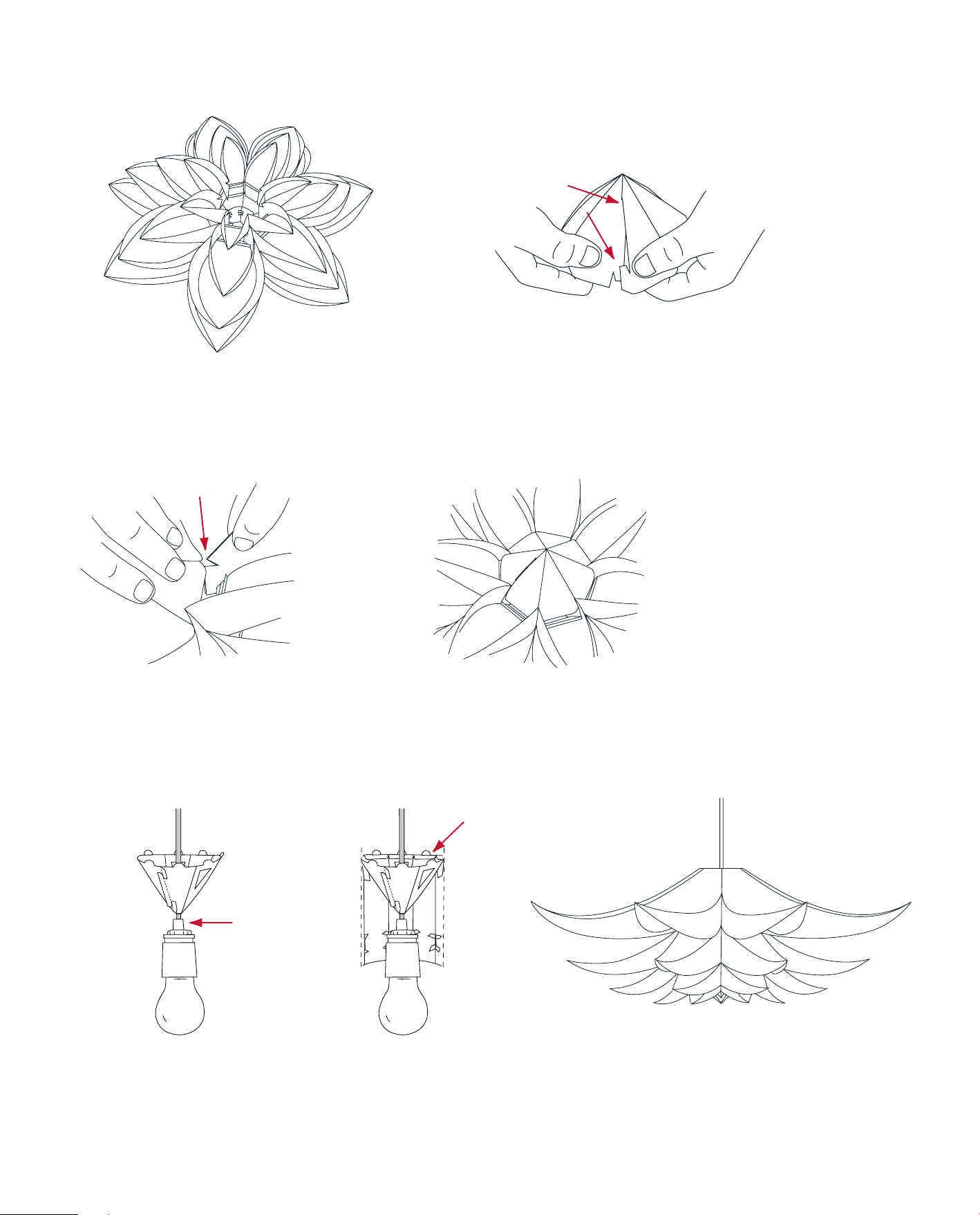

11.
Fold the 7 lampshade elements marked ‘1’ and mount them onto ring element ‘S’ all the way round.
13.
12.
Bend and assemble the base module. Make sure joints turn inwards.
Fit the base module into the slots on the inner lampshade elements. (The slots are the small cut-outs).
14.
Clamp nipple MUST be mounted.
Bend the suspension module in the 6 directions and assemble around the wires so as to form a 7-sided cone.
The fully assembled base module.
Turn the lamp around so the opening at the top of the lamp is turned upwards. Lower the suspension module into the opening and push the ‘flaps’ through the holes. Turn down the strengthening edges horizontally so they lock the suspension module.
20
The fully assembled lamp ready for hanging. The lamp can be hung without removing the light fitting. Bulbs can be easily changed through the flexible base of the lamp.
MAX 60 WATT
Page 21
Inhalt:
MONTAGEANLEITUNG NORM 06 LARGE/DEUTSCH
1 Mittelteil 1 Befestigungsteil
1 Sockelelement
1 Ringelement S 1 Ringelement M
7 Lampenschirmelemente Nr. 1
7 Lampenschirmelemente Nr. 2
1 Ringelement L
7 Lampenschirmelemente Nr. 3
7 Lampenschirmelemente Nr. 4
Montageanleitung:
1.
Knipsen Sie die Sockelelement so zusammen, dass ein 7-seitiger Zylinder entsteht, die matte Seite nach außen.
21
Page 22
MONTAGEANLEITUNG NORM 06 LARGE/DEUTSCH
23
2.
Laschen
Laschen
Laschen
Laschen
Falten Sie die 7 Lampenschirmelemente Nr. 4 wie angegeben. Falten Sie vorsichtig entlang der Rundung des Schirmelements.
3.
Haken Sie das Schirmelement an der engeren Öffnung des Sockelelements ein.
Knicken Sie die Laschen nach innen, matte Seite nach außen.
Wenden Sie das Ganze. Führen Sie die Laschen durch die Schlitze und knicken Sie sie hinten um, um das Schirmelement zu fixieren.
4.
Befestigen Sie das nächste Schirmelement neben dem ersten, und tun Sie dasselbe mit den restlichen Lampenschirmelementen Nr. 4. Vergessen Sie nicht, die Elemente auf der Innenseite des Sockelelements zu fixieren.
22
Page 23
MONTAGEANLEITUNG NORM 06 LARGE/DEUTSCH
5.
Nehmen Sie das Ringelement L und knicken Sie die Kanten zur Verstärkung nach innen. Setzen Sie den Ring mit Hilfe der Laschen zusammen.
7.
6.
Setzen Sie das Ringelement L auf die dafür vorgesehenen Laschen auf den Lampen­schirmelementen und fixieren Sie es, indem Sie die Laschen auseinanderfalten.
8.
Korrekt aufgesetztes Ringelement.
9.
Falten Sie die 7 Lampenschirmelemente Nr. 3. Falten Sie vorsichtig entlang der Rundung des Schirmelements. Setzen Sie das erste Schirmelement Nr. 3 auf das Ringelement, indem Sie die Laschen durch den selben Schlitz führen, wie diejenigen des Schirmelements Nr. 4.
10.
Tun Sie rundherum das selbe mit den restlichen Lampenschirmelementen Nr.
3. Vergessen Sie nicht, die Elemente hinten zu fixieren.
Setzen Sie das Ringelement M zusammen und befestigen Sie es auf den Lampen­schirmelementen Nr. 3.
Falten Sie die Lampenschirmelemente Nr. 2 und set­zen Sie sie rundherum auf das Ringelement M. Befestigen Sie das Ringelement S.
23
Page 24
MONTAGEANLEITUNG NORM 06 LARGE/DEUTSCH
11.
Falten Sie die Lampenschirmelemente Nr. 1 und setzen Sie sie rundherum auf das Ringelement S.
13.
12.
Formen Sie das Mittelteil und setzen Sie es zusammen. Achten Sie darauf, die Verbindungen nach innen zu wenden.
Befestigen Sie das Mittelteil in den Steckschlitzen auf der Innenseite der Lampenschirmelemente (in den kleinen Einschnitten).
14.
Klemmnippel MUSS angebracht werden.
Formen Sie das Befestigungsteil und setzen Sie es so um das Kabel zusammen, dass ein 7-seitiger Kegel entsteht.
Das vollständig befestigte Mittelteil.
Wenden Sie die Lampe so, dass ihre obere Öffnung nach oben zu liegen kommt. Sen­ken Sie das Befestigungsteil in die Öffnung und führen Sie die Laschen durch die Schli­tze. Knicken Sie die Kanten zur Stärkung horizontal, damit sie das Befestigungsteil fixieren.
24
Die vollständig montierte Leuchte bereit zum Aufhängen. Die Leuchte kann aufgehängt werden, ohne dass der Beleuchtungskörper entfernt werden muss. Dank des flexiblen Sockelelements können Glühlampen einfach ausgetauscht werden.
MAX. 60 WATT
Page 25
Contenu :
INSTRUCTIONS D’ASSEMBLAGE NORM 06 LARGE/FRANCAIS
1 module de base 1 module de
suspension
1 socle
7 abats-jour n°1
1 anneau S 1 anneau M
7 abats-jour n°2
1 anneau L
7 abats-jour n°3
7 abats-jour n°4
Instructions d’assemblage :
1.
Enclenchez la base dans le cylindre heptagonal avec le côté mat vers l’extérieur.
25
Page 26
INSTRUCTIONS D’ASSEMBLAGE NORM 06 LARGE/FRANCAIS
27
2.
Rabats
Rabats
Rabats
Rabats
Pliez les 7 abats-jour comportant le chiffre ‘4’, tel que cela est indiqué. Pliez soigneusement le long de la courbe de l’abat-jour.
3.
Accrochez l’abat-jour sur la partie étroite de l’ouverture du socle.
Pliez les rabats avec le côté mat vers l’extérieur.
Tournez le socle dans l’autre sens et in­sérez les rabats dans les trous, en les pliant à l’arrière pour verrouiller le module.
4.
Placez l’abat-jour suivant sur le socle suivant et continuez jusqu’à fixation des 7 abats­jour comportant le chiffre 4. Veillez à ver­rouiller les modules à l’intérieur de la base.
26
Page 27
INSTRUCTIONS D’ASSEMBLAGE NORM 06 LARGE/FRANCAIS
5.
Prenez l’anneau comportant la lettre ‘L’ et repliez les bords renforcés. Assemblez l’anneau à l’aide des rabats.
7.
6.
Montez l’anneau ‘L’ sur les rabats de l’abat­jour et verrouillez-les en redressant les rabats.
8.
Anneau correctement monté.
9.
Pliez les 7 abats-jour comportant le chiffre ‘3’. Pliez soigneusement le long de la courbe de l’abat-jour. Montez le premier abat-jour sur l’anneau en insérant les rabats dans le trou où se trouvent les autres rabats.
10.
Montez le reste des abats-jour en procédant de la même manière. Veillez à verrouiller les modules à l’arrière.
Assemblez et montez l’anneau ‘M’ sur les abats-jour comportant le chiffre ‘3’.
Pliez les abats-jour comportant le chiffre ‘2’ et mon
­tez-les sur l’anneau ‘M’ de la même manière. Montez l’anneau ‘S’.
27
Page 28
INSTRUCTIONS D’ASSEMBLAGE NORM 06 LARGE/FRANCAIS
11.
Pliez les 7 abats-jour comportant le chiffre ‘1’ et montez-les sur l’anneau ‘S’ de la même manière.
13.
12.
Pliez et assemblez le module de base. Assurez-vous que les joints sont tournés vers l’intérieur.
Fixez le module de base dans les fentes des abats-jour internes. (Les fentes sont de petites entailles).
14.
La douille DOIT être montée.
Pliez le module de suspension dans les 6 directions et assemblez autour du fil de façon à former un cône heptagonal.
Le module de base assemblé.
Tournez la lampe de façon à ce que l’ouverture au sommet de la lampe soit tournée vers le haut. Baissez le module de suspension dans l’ouverture et passez les rabats dans les trous. Rabaissez les bords renforcés horizontalement de façon à ce qu’ils soient fixés au module de suspension.
La lampe assemblée peut maintenant être accrochée. La lampe peut être accrochée sans retirer l’ampoule. Les ampoules peuvent être facilement remplacées grâce à la base flexible de la lampe.
MAX 60 WATTS
28
Page 29
Contenido:
INSTRUCCIONES DE MONTAJE DE NORM 06 LARGE/ESPAÑOL
1 elemento de base
1 elemento circular pequeño S
1 elemento circular mediano M
1 elemento circular grande L
1 módulo de base
1 módulo de suspensión
7 elementos de pantalla
7 elementos de pantalla n.º 2
n.º 1
Instrucciones de montaje:
1.
Cierre la base con el lado mate hacia afuera formando un cilindro de siete lados.
7 elementos de pantalla n.º 3
7 elementos de pantalla n.º 4
29
Page 30
INSTRUCCIONES DE MONTAJE DE NORM 06 LARGE/ESPAÑOL
31
2.
Pestañas
Pestañas
Pestañas
Pestañas
Pliegue los siete elementos de pantalla mar­cados con el número 4, como se muestra en la figura. Realice la operación con cuidado de seguir la curva del elemento de pantalla.
3.
Enganche el elemento de pantalla a la parte estrecha de la abertura del elemento de base.
Doble las pestañas o lengüetas hacia aden­tro con el lado mate hacia afuera.
Ponga el elemento de base boca abajo, haga pasar las pestañas por los agujeros y dóble­las sobre la parte posterior para sujetar el módulo.
4.
Coloque el siguiente elemento de la pantalla sobre la base, junto al primero, y continúe hasta haber ajustado los siete elementos marcados con el número 4. No olvide sujetar los módulos por el lado interior de la base.
30
Page 31
INSTRUCCIONES DE MONTAJE DE NORM 06 LARGE/ESPAÑOL
5.
Sujete el elemento circular marcado como L y doble sobre sí mismos los bordes de refuerzo. Monte el elemento circular usando las pestañas.
7.
6.
Monte el elemento circular L sobre las pestañas del elemento de pantalla y sujé­telos enderezando las pestañas.
8.
El elemento circular montado correcta­mente.
9.
Arme y monte el elemento circular M sobre los elementos de la pantalla mar­cados con el número 3.
Pliegue los siete elementos de pantalla mar­cados con el número 3. Realice la operación con cuidado de seguir la curva del elemento de pantalla. Monte el primer elemento de la pantalla sobre el elemento circular haciendo pasar las pestañas por el agujero en el que también están las otras pestañas.
10.
Pliegue los elementos de la pantalla marcados con el número 2 y móntelos sobre la circunferencia del elemento circular M. Monte el elemento circular S.
Monte el resto de los elementos de la pantalla a su alrededor. No olvide sujetar los módulos en la parte posterior.
31
Page 32
INSTRUCCIONES DE MONTAJE DE NORM 06 LARGE/ESPAÑOL
11.
Pliegue los siete elementos de la pantalla marcados con el número 1 y móntelos sobre la circunferencia del elemento circular S.
13.
12.
Doble y monte el módulo de base. Las uniones deben girarse hacia adentro.
Coloque el módulo de base en las ranu­ras (cortes pequeños) de los elementos interiores de la pantalla.
14.
El manguito pri­sionero DEBE estar montado.
Pliegue el módulo de suspensión en las seis direcciones y móntelo alre­dedor de los alambres para formar un cono de siete lados.
El módulo de base totalmente montado.
Dé la vuelta a la lámpara para que la abertura de la parte superior mire hacia arriba. Baje el módulo de suspensión por la abertura y empuje las pestañas por los agujeros. Vuelva los bordes de refuerzo en horizontal para que sujeten el módulo de suspensión.
La lámpara terminada de montar, lista para colgarla. La lámpara puede colgarse sin necesi­dad de quitar el portalámparas. Las bombillas pueden cambiarse con facilidad a través de la base flexible de la lámpara.
MÁX 60 VATIOS
32
Page 33
Componenti:
ISTRUZIONI DI MONTAGGIO NORM 06 LARGE/ITALIANO
1 modulo base 1 modulo di
sospensione
1 elemento base
7 elementi paralume n. 1
1 elemento ad anello S
7 elementi paralume n. 2
1 elemento ad anello M
1 elemento ad anello L
7 elementi paralume n. 3
7 elementi paralume n. 4
Istruzioni di montaggio:
1.
Assemblare la base formando un cilindro con sette lati e lasciando la superficie opaca all’esterno.
33
Page 34
ISTRUZIONI DI MONTAGGIO NORM 06 LARGE/ITALIANO
35
2.
“Linguette”
“Linguette”
“Linguette”
“Linguette”
Piegare i 7 elementi paralume contraddistinti dal numero “4” come mostrato in figura. Piegare con cura il lato curvo dell’elemento paralume.
3.
Fissare l’elemento paralume al lato stretto dell’apertura dell’elemento base.
Piegare le “linguette” all’interno lasciando il lato opaco all’esterno.
Capovolgere l’elemento base e guidare le “linguette” all’interno delle fessure, piegandole poi sul retro per fissare il modulo.
4.
Appoggiare un altro elemento paralume alla base, accanto al primo. Quindi procedere nello stesso modo al montaggio del resto dei 7 elementi paralume n. 4. Non dimenti­care di fissare i moduli all’interno della base.
34
Page 35
ISTRUZIONI DI MONTAGGIO NORM 06 LARGE/ITALIANO
5.
Prendere l’elemento ad anello contrad­distinto dalla lettera “L” e piegare i bordi di rinforzo. Montare l’elemento ad anello servendosi delle “linguette”.
7.
6.
Inserire l’elemento ad anello “L” all’interno delle “linguette” dell’elemento paralume e fissare le “linguette” raddrizzandole.
8.
Elemento ad anello correttamente montato.
9.
Piegare i 7 elementi paralume contrad­distinti dal numero “3”. Piegare con cura il lato curvo dell’elemento paralume. Fissare il primo elemento paralume all’elemento ad anello spingendo le “linguette” attraverso la fessura in cui sono state inserite le altre.
10.
Montare il resto degli elementi paral­ume tutt’intorno nello stesso modo. Non dimenticare di fissare i moduli sul retro.
Assemblare e montare l’elemento ad anello “M” sugli elementi paralume contraddistinti dal numero “3”.
Piegare gli elementi paralume contraddistinti dal nu­mero “2” e montarli tutt’intorno all’elemento “M”. Montare l’elemento ad anello “S”.
35
Page 36
ISTRUZIONI DI MONTAGGIO NORM 06 LARGE/ITALIANO
11.
Piegare i 7 elementi paralume contraddistinti dal numero “1” e montarli tutt’intorno all’elemento ad anello “S”.
13.
12.
Curvare e assemblare il modulo base. Assicurarsi che le giunture siano rivolte verso l’interno.
Inserire il modulo base all’interno delle scanalature degli elementi paralume interni. (Le scanalature sono i piccoli tagli).
14.
La guarnizione del morsetto DEVE essere montata.
Piegare il modulo di sospensione nelle sei direzioni e assemblarlo intorno ai fili formando un cono con 7 lati.
Modulo base completamente montato.
Ruotare il lampadario in modo tale che l’apertura alla sommità dello stesso sia rivolta verso l’alto. Abbassare il modulo di sospensione all’interno dell’apertura e spin­gere le “linguette” all’interno delle fessure. Piegare orizzontalmente i bordi di rinforzo così da fissare il modulo di sospensione.
36
Lampadario completamente montato e pronto per essere appeso. Il lampadario può essere appeso senza necessità di rimuovere il por­talampada. Le lampadine possono essere facilmente sostituite tramite la base flessibile del lampadario.
MAX 60 WATT
Page 37
Inhoud:
MONTAGE-INSTRUCTIES NORM 06 LARGE/NEDERLANDS
1 basismodule 1 hangmodule
1 basiselement
7 lampenkap-elementen nr. 1
1 ringelement S 1 ringelement M
7 lampenkap-elementen nr. 2
1 ringelement L
7 lampenkap-elementen nr. 3
7 lampenkap-elementen nr. 4
Montage-instructies:
1.
Klik het basiselement met de matte kant naar buiten in elkaar als een zevenkantige cilinder.
37
Page 38
MONTAGE-INSTRUCTIES NORM 06 LARGE/NEDERLANDS
39
2.
Flapjes
Flapjes
Flapjes
Flapjes
Vouw de 7 lampenkap-elementen met de markering 4 zoals aangegeven. Vouw zorgvul­dig langs de kromming van het kap-element.
3.
Hang het kap-element op de smalle kant van de opening van het basiselement.
Vouw de flapjes naar binnen met de matte kant naar buiten.
Draai het basiselement om en plaats de flapjes door de openingen. Vouw ze aan de achterkant om om de module vast te zetten.
4.
Plaats het volgende kap-element naast het eerste kap-element op het basiselement en ga zo door totdat alle 7 lampenkap-elementen met de mar­kering 4 zijn geplaatst. Zet de modules aan de binnenkant van het basiselement vast.
38
Page 39
MONTAGE-INSTRUCTIES NORM 06 LARGE/NEDERLANDS
5.
Neem het ringelement met de markering L en vouw de verstevigingsranden om. Zet het ringelement met behulp van de flapjes in elkaar.
7.
6.
Bevestig ringelement L op de flapjes van het lampenkap-element en zet ze vast door de flapjes recht te buigen.
8.
Het correct bevestigde ringelement.
9.
Vouw de 7 lampenkap-elementen met de markering 3. Vouw zorgvuldig langs de kromming van het kap-element. Bevestig het eerste kap-element aan het ringele­ment door de flapjes door de opening te duwen waar zich ook de andere flapjes bevinden.
10.
Bevestig op dezelfde manier de andere lampenkap-elementen. Vergeet niet de modules aan de achterkant vast te zetten.
Zet ringelement M in elkaar en plaats het op de lampenkap-elementen met de markering 3.
Vouw de lampenkap-elementen met de markering 2 en plaats ze rondom op ringelement M. Bevestig ringelement S.
39
Page 40
MONTAGE-INSTRUCTIES NORM 06 LARGE/NEDERLANDS
11.
Vouw de lampenkap-elementen met de markering 1 en plaats ze rondom op ringelement S.
13.
12.
Buig de basismodule om en zet deze in elkaar met de bevestigingspunten naar binnen.
Plaats de basismodule in de sleuven in de binnenste lampenkap-elementen (de sleuven zijn kleine inkepingen).
14.
Er MOET een klemnippel zijn geplaatst.
Buig de hangmodule in de zes richtingen en plaats deze als een zevenkantige kegel aan het snoer.
De volledig gemonteerde basismodule.
Draai de lamp om zodat de opening aan de bovenkant van de lamp naar boven wijst. Laat de hangmodule in de opening zakken en duw de flapjes door de gaten. Buig de verstevigingsranden horizontaal omlaag om de hangmodule vast te zetten.
De volledig gemonteerde lamp, klaar om op te hangen. U hoeft de lampfitting niet te verwijderen om de lamp op te hangen. De gloeilamp is eenvoudig te verwisselen via de flexibele onderkant van de lamp.
MAX 60 WATT
40
Page 41
Componentes:
INSTRUÇÕES DE MONTAGEM NORM 06 LARGE/PORTUGUÊS
1 módulo base 1 módulo de
suspensão
1 elemento base
1 elemento do anel S
7 elementos do abajur n.º 1
1 elemento do anel M
7 elementos do abajur n.º 2
1 elemento do anel L
7 elementos do abajur n.º 3
7 elementos do abajur n.º 4
Instruções de montagem:
1.
“Dobre” a base num cilindro com 7 lados, com a parte mate para fora.
41
Page 42
INSTRUÇÕES DE MONTAGEM NORM 06 LARGE/PORTUGUÊS
43
2.
“Abas”
“Abas”
“Abas”
“Abas”
Dobre os 7 elementos do abajur assinala­dos como “4” conforme se ilustra. Dobre cuidadosamente ao longo do elemento do abajur.
3.
Engate o elemento do abajur na parte estreita da abertura no elemento base.
Dobre as “abas” para dentro, com o lado mate para fora.
Vire o elemento base ao contrário e insira as “abas” nos orifícios, dobrando-as na parte de trás para apertar o módulo.
4.
Coloque o elemento seguinte do abajur na base, junto ao primeiro, e continue até que todos os 7 elementos do abajur assinalados como n.º 4 estejam colocados. Lembre-se de apertar os módulos no interior da base.
42
Page 43
INSTRUÇÕES DE MONTAGEM NORM 06 LARGE/PORTUGUÊS
5.
Pegue no elemento do anel assinalado como “L” e dobre as extremidades uma sobre a outra. Instale o elemento do anel usando as “abas’.
7.
6.
Insira o elemento do anel “L” nas “abas” do elemento de abajur e aperte-os endire­itando as “abas”.
8.
Elemento do anel correctamente montado.
9.
Instale e monte o elemento do anel “M” nos elementos do abajur assinalados como “3”.
Dobre os 7 elementos do abajur as­sinalados como “3”. Dobre cuidadosa­mente sobre a curva do elemento do abajur. Coloque o primeiro elemento do abajur sobre o elemento do anel inserindo as “abas” no orifício em que se encontram as outras “abas”.
10.
Dobre os elementos do abajur assinalados como “2” e monte-os no elemento do anel “M” a toda a volta. Monte o elemento do anel “S”.
Monte de forma idêntica os restantes elementos do abajur a toda a volta. Não se esqueça de prender os módu­los na parte de trás.
43
Page 44
INSTRUÇÕES DE MONTAGEM NORM 06 LARGE/PORTUGUÊS
11.
Dobre os 7 elementos do abajur assinalados como “1” e monte-os no elemento do anel “S” a toda a volta.
13.
12.
Curve e instale o módulo base. Verifique se as juntas estão viradas para dentro.
Insira o módulo base nas ranhuras dos elementos internos do abajur. (As ran­huras são os pequenos cortes).
14.
O gancho da ponta DEVE ser montado.
Dobre o módulo de suspensão nas 6 partes e instale-o à volta dos fios para formar um cone com 7 lados.
O módulo base totalmente montado.
Rode o candeeiro para que a abertura na parte de cima fique virada para cima. Desça o módulo de suspensão e insira as “abas” nos orifícios. Posicione as extremidades horizontalmente para apertarem o módulo de suspensão.
O candeeiro totalmente instalado e pronto para ser suspenso. O candeeiro pode ser suspenso sem retirar a ligação eléctrica. As lâmpadas podem ser trocadas facilmente através da base flexível do candeeiro.
MAX 60 WATT
44
Page 45
・使用中に異臭や異常が感じられた場合、すぐに使用をやめ、電球が本体に接触 していないか確認してください。 ・電球の交換は電源を切ってから行ってください。 ・つりさげた状態で、本体を揺らしたり持ち上げたりしないでください。 ・本製品はプラスチックシートでできているため、使用頻度や年月により硬化しますので、 折り曲げ部分が弱くなる場合があります。 ・白熱球をご使用になりますと、 土台部分に 熱を持ち、パーツが変形したり火災の原因となります。 危険ですので、必ずE26口金13W以下の蛍光灯をご使用ください。上記以外の電球を使用時に起 きた不具合につきましては、対応いたしかねますので、予めご了承ください。
㧍
4545PB

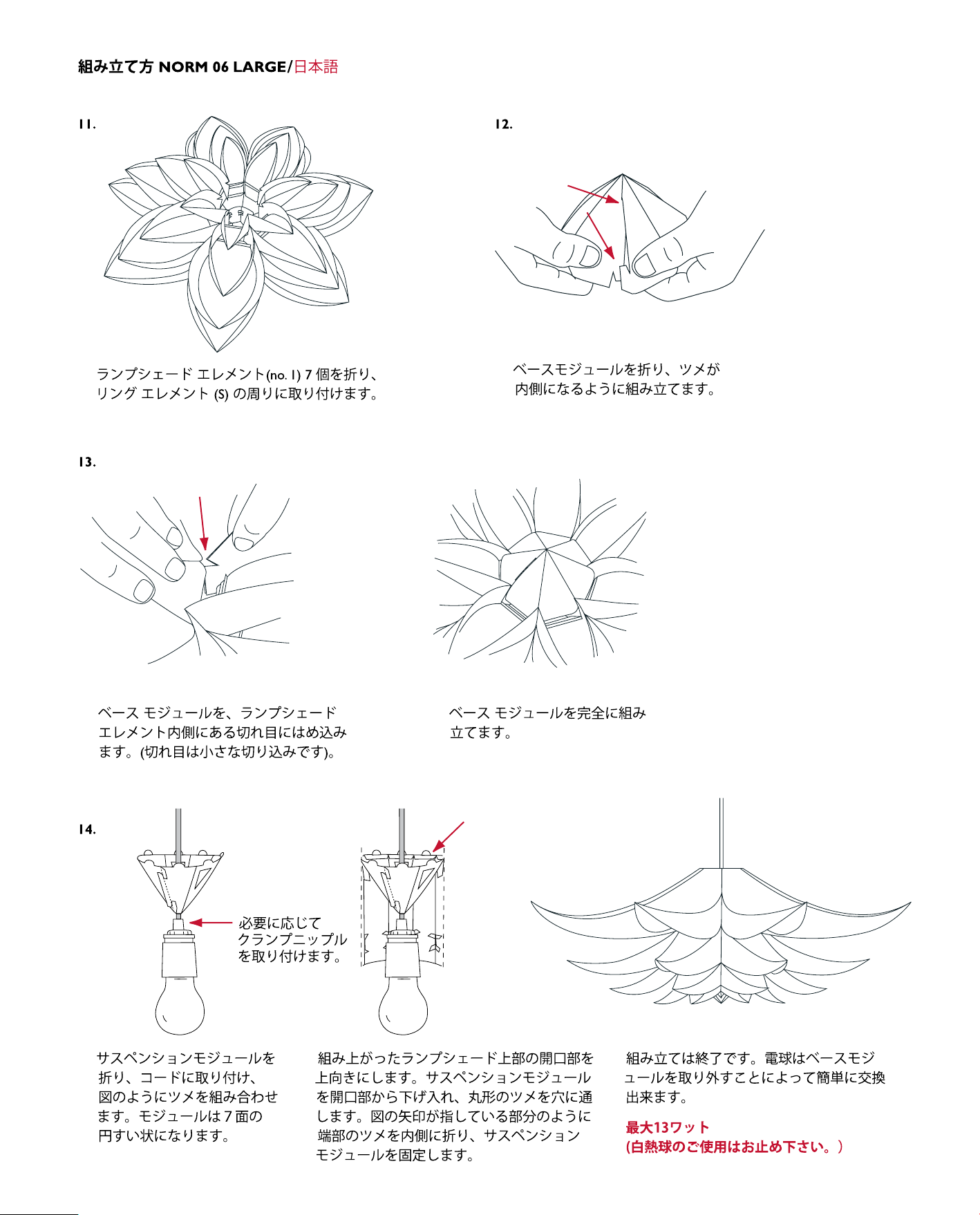

Page 46
46 4746
474746
Page 47
474746
Page 48
48 PB4849505151
Page 49
Page 50
Page 51
Page 52
52
Page 53
Page 54
Page 55
Page 56
Normann Copenhagen, Østerbrogade 70, 2100 Copenhagen Ø, Denmark, Tel. +45 35 55 44 59, Fax +45 35 55 44 39
www.normann-copenhagen.com
Loading...
