MANUALE UTENTE sTUfE A pELLET

design & production

MOIRA sp

004277423 - Rev 002

ITALIANO2

ATTeNzIONe

Le SuPerfIcI POSSONO DIveNTAre mOLTO cALDe!

Durante la combustione viene sprigionata energia termica che comporta un marcato riscaldamento delle superci, di porte, maniglie, comandi, vetri, tubo fumi ed eventualmente della parte anteriore dell’apparecchio. Evitate il contatto con tali elementi senza un corrispondente abbigliamento protettivo (guanti di protezione in dotazione). Fate in modo che i bambini siano consapevoli di questi pericoli e teneteli lontani dal focolare durante il suo funzionamento.

ITALIANO .......................................................................................................................................................................................................... 4

AvverTeNze .........................................................................................................................................................................................4

SIcurezzA ............................................................................................................................................................................................4

INSTALLAzIONe ....................................................................................................................................................................................7

DISTANZE MINIME ....................................................................................................................................................................................................................... 7

INSTALLAzIONe ermeTIcA .................................................................................................................................................................9

ArIA coMburENTE .................................................................................................................................................................................................................... 9

SISTEMA DI EVAcuAZIoNE DEI FuMI .................................................................................................................................................................................. 9

DeTTAgLI mOIrA SP .......................................................................................................................................................................... 10

POSIzIONAmeNTO STufA ................................................................................................................................................................ 11

NOTe Per IL cOrreTTO fuNzIONAmeNTO .................................................................................................................................. 11

FuSIbIlE .........................................................................................................................................................................................................................................11

PeLLeT e cArIcAmeNTO .................................................................................................................................................................. 12

SerbATOIO PeLLeT - chIuSurA A PreSSIONe. ............................................................................................................................. 12

ScheDA rADIO/ emergeNzA .......................................................................................................................................................... 13

PALmAre ............................................................................................................................................................................................ 14

coNFIGurAZIoNE ....................................................................................................................................................................................................................14

TArATurA SoNDA AMbIENTE pAlMArE .........................................................................................................................................................................14

TIpoloGIA E SoSTITuZIoNE DEllE bATTErIE ..............................................................................................................................................................14

cArATTerISTIche PALmAre ........................................................................................................................................................... 15

DISPLAY .............................................................................................................................................................................................. 16

meNù geNerALe ............................................................................................................................................................................... 17

ISTruZIoNI DI bASE ................................................................................................................................................................................................................17

ImPOSTAzIONI Per LA PrImA AcceNSIONe .................................................................................................................................. 18

DATA-orA ....................................................................................................................................................................................................................................18

lINGuA ...........................................................................................................................................................................................................................................18

SET GrADI .....................................................................................................................................................................................................................................18

fuNzIONAmeNTO e LOgIcA ............................................................................................................................................................ 19

ArIA frONTALe ................................................................................................................................................................................. 20

eASY SeTuP ........................................................................................................................................................................................ 20

crONO ................................................................................................................................................................................................ 21

AbIlITAZIoNE .............................................................................................................................................................................................................................. 21

prG 1-4 ...........................................................................................................................................................................................................................................21

ImPOSTAzIONI ................................................................................................................................................................................... 24

DISplAy .........................................................................................................................................................................................................................................24

STAND-by ...................................................................................................................................................................................................................................... 24

FuNZIoNAMENTo coN TErMoSTATo SupplEMENTArE (opZIoNAlE) ...........................................................................................................24

DElTA T ...........................................................................................................................................................................................................................................25

rESET ..............................................................................................................................................................................................................................................25

fuNzIONI SuPPLemeNTArI ............................................................................................................................................................. 25

prIMo cArIco ............................................................................................................................................................................................................................25

INSTAllAZIoNE TErMoSTATo SupplEMENTArE (opZIoNAlE) ...........................................................................................................................25

SpEGNIMENTo rITArDATo ...................................................................................................................................................................................................25

PuLIzIA e mANuTeNzIONe .............................................................................................................................................................. 26

mANuTeNzIONe ................................................................................................................................................................................ 26

pulIZIA pErIoDIcA A cArIco DEll'uTENTE .................................................................................................................................................................26

mANuTeNzIONe OrDINArIA eSeguITA DAI TecNIcI AbILITATI ................................................................................................ 28

MESSA FuorI SErVIZIo (FINE STAGIoNE) ......................................................................................................................................................................28

vISuALIzzAzIONI .............................................................................................................................................................................. 31

ALLArmI ............................................................................................................................................................................................. 31

cONDIzIONI DI gArANzIA .............................................................................................................................................................. 32

SmALTImeNTO ................................................................................................................................................................................... 34

uTILIzzAre SemPre I guANTI DI PrOTezIONe!

ITALIANO

Vi ringraziamo per aver scelto la nostra azienda; il nostro prodotto è un’ottima soluzione di riscaldamento nata dalla tecnologia più avanzata con una qualità di lavorazione di altissimo livello ed un design sempre attuale, al ne di farVi godere sempre in assoluta sicurezza la fantastica sensazione che il calore della amma può darVi.

AVVERTENZE

Il presente manuale di istruzione costituisce parte integrante del prodotto: assicurarsi che sia sempre a corredo dell’apparecchio, anche in caso di cessione ad un altro proprietario o utente, oppure di trasferimento su un altro luogo. In caso di suo danneggiamento o smarrimento richiedere un altro esemplare al servizio tecnico di zona. Questo prodotto deve essere destinato all’uso per il quale è stato espressamente realizzato. E’ esclusa qualsiasi responsabilità contrattuale ed extracontrattuale del costruttore per danni causati a persone, animali o cose, da errori d’installazione, di regolazione di manutenzione e da usi impropri.

L’installazione deve essere eseguita da personale qualicato e abilitato, il quale si assumerà l’intera responsabilità dell’installazione denitiva e del conseguente buon funzionamento del prodotto installato. E’ necessario tenere in considerazione anche tutte le leggi e le normative nazionali, regionali, provinciali e comunali presente nel paese in cui è stato installato l’apparecchio, nonché delle istruzioni contenute nel presente manuale. Non vi sarà responsabilità da parte del fabbricante in caso di mancato rispetto di tali precauzioni.

Dopo aver tolto l’imballo, assicurarsi dell’integrità e della completezza del contenuto. In caso di non rispondenza, rivolgersi al rivenditore da cui è stato acquistato l’apparecchio. Tutti i componenti elettrici che costituiscono il prodotto garantendone il corretto funzionamento, dovranno essere sostituiti con pezzi originali esclusivamente da un centro di assistenza tecnica autorizzato.

SICUREZZA

 L'apparecchio può essere utiLizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriaLi o mentaLi, o prive di esperienza o deLLa necessaria conoscenza, purché sotto sorvegLianza oppure dopo che Le stesse abbiano ricevuto istruzioni reLative aLL'uso sicuro

4 ITALIANO

deLL'apparecchio e aLLa comprensione dei pericoLi ad esso inerenti.

 i bambini devono essere controLLati per assicurarsi che

non giochino con L’apparecchio.

 La puLizia e La manutenzione destinata ad essere effettuata daLL'utiLizzatore non deve essere effettuata da bambini senza sorvegLianza.

 non toccare iL generatore se si è a piedi nudi e con parti deL corpo bagnate o umide.

 e’ vietato modificare i dispositivi di sicurezza o di regoLazione senza L’autorizzazione o Le indicazioni deL costruttore.

 non tirare, staccare, torcere i cavi eLettrici fuoriuscenti daL prodotto anche se questo è scoLLegato daLLa rete di aLimentazione eLettrica.

 si raccomanda di posizionare iL cavo di aLimentazione in modo che non venga in contatto con parti caLde deLL’apparecchio.

 La spina di aLimentazione deve risuLtare accessibiLe dopo L’instaLLazione.

 evitare di tappare o ridurre dimensionaLmente Le aperture di aerazione deL LocaLe di instaLLazione, Le aperture di aerazione sono indispensabiLi per una corretta combustione.

 non Lasciare gLi eLementi deLL’imbaLLo aLLa portata dei bambini o di persone inabiLi non assistite.

 durante iL normaLe funzionamento deL prodotto La porta deL focoLare deve rimanere sempre chiusa.

 quando L'apparecchio è in funzione è caLdo aL tatto, in particoLare tutte Le superfici esterne, per questo si raccomanda di prestare attenzione

 controLLare La presenza di eventuaLi ostruzioni prima di accendere L’apparecchio in seguito ad un Lungo periodo di mancato utiLizzo.

 iL generatore è stato progettato per funzionare con quaLsiasi condizione cLimatica, in caso di condizioni particoLarmente avverse (vento forte, geLo) potrebbero intervenire sistemi di sicurezza che portano iL generatore

5ITALIANO

in spegnimento. se si verifica ciò contattare iL servizio di assistenza tecnica e, in ogni caso, non disabiLitare i sistemi di sicurezza.

 in caso di incendio deLLa canna fumaria munirsi di adeguati sistemi per soffocare Le fiamme o richiedere L’intervento dei vigiLi deL fuoco.

 questo apparecchio non deve essere utiLizzato come inceneritore di rifiuti

 non utiLizzare aLcun Liquido infiammabiLe per L’accensione

 in fase di riempimento non portare iL sacco di peLLet a contatto con iL prodotto

 Le maioLiche sono prodotti di aLta fattura artigianaLe e come taLi possono presentare micro-puntinature, caviLLature ed imperfezioni cromatiche. queste caratteristiche ne testimoniano La pregiata natura. smaLto e maioLica, per iL Loro diverso coefficiente di diLatazione, producono micro screpoLature (caviLLatura) che ne dimostrano L’effettiva autenticità. per La puLizia deLLe maioLiche si consigLia di usare un panno morbido ed asciutto; se si usa un quaLsiasi detergente o Liquido, quest’uLtimo potrebbe penetrare aLL’interno dei caviLLi evidenziando gLi stessi.

 poiche' iL prodotto puo' accendersi in maniera autonoma mediante cronotermostato, o da remoto tramite Le appLicazioni dedicate, e' tassativamente vietato Lasciare quaLsiasi oggetto combustibiLe aLL'interno deLLe distanze di sicurezza indicate neLL'etichetta dati tecnici..

ORDINARIA MANUTENZIONE

In base al decreto 22 gennaio 2008 n°37 art.2 per ordinaria manutenzione sono intesi gli interventi nalizzati a contenere il degrado normale d'uso, nonché a far fronte ad eventi accidentali che comportano la necessità di primi interventi, che comunque non modicano la struttura dell'impianto su cui si interviene o la sua destinazione d'uso secondo le prescrizioni previste dalla normativa tecnica vigente e dal libretto di uso e manutenzione del costruttore.

6 ITALIANO

InstallazIone

GeneralItà

Gli allacciamenti scarico fumi e idraulico devono essere eseguiti da personale qualicato che deve rilasciare documentazione di conformità di installazione secondo le norme nazionali.

L'installatore deve consegnare al proprietario o a chi per esso, ai sensi della legislazione vigente, la dichiarazione di conformità dell'impianto, correlata di:

1) il libretto d' uso e manutenzione dell' apparecchio e dei componenti dell'impianto (come per esempio canali da fumo, camino, ecc.);

2) copia fotostatica o fotograca della placca camino;

3) libretto d'impianto (ove previsto).

Si raccomanda all'installatore di farsi rilasciare ricevuta della documentazione consegnata e conservarla unitamente a copia della documentazione tecnica relativa all'installazione eettuata.

In caso di installazione in condominio, deve essere richiesto parere preventivo all’amministratore. Ove previsto eettuare una verica delle emissioni dei gas di scarico dopo l'installazione. L'eventuale predisposizione del punto di prelievo dovrà essere realizzata a tenuta.

coMPatIBIlIta’

E' vietata l'installazione all'interno di locali con pericolo incendio. E' inoltre vietata l'installazione all'interno di locali ad uso abitativo dove si presentano i seguenti casi:

1. nei quali siano presenti apparecchi a combustibile liquido con funzionamento continuo o discontinuo che prelevano l'aria comburente nel locale in cui sono installati.

2. nei quali siano presenti apparecchi a gas di tipo B destinato al riscaldamento degli ambienti, con o senza produzione di acqua calda sanitaria e in locali ad essi adiacenti e comunicanti.

3. nei quali comunque la depressione misurata in opera fra ambiente esterno e interno sia maggiore a 4 Pa.

N.B.: Gli apparecchi stagni si possono installare anche nei casi indicati dai punti 1, 2 ,3 del presente paragrafo.

InstallazIonI In BaGnI, caMere da letto e MonolocalI

In bagni, camere da letto e monolocali è consentita esclusivamente l'installazione stagna o di apparecchi a focolare chiuso con prelievo canalizzato dell'aria comburente dall'esterno.

PosIzIonaMento e dIstanze dI sIcUrezza

l piani di appoggio e/o punti di sostegno devono avere una capacità portante idonea a sopportare il peso complessivo dell'apparecchio, degli accessori e dei rivestimenti del medesimo Se il pavimento è costituito da materiale combustibile, si raccomanda di utilizzare una protezione in materiale incombustibile che protegga anche la parte frontale dall’eventuale caduta di combusti durante le ordinarie operazioni di pulizia. Per il corretto funzionamento, il generatore deve essere posizionato in bolla. Si suggerisce che le pareti laterali, posteriori ed il piano di appoggio a pavimento siano in materiale non combustibile.

dIstanze MInIMe

E' ammessa l'installazione in adiacenza a materiali combustibili o sensibili al calore purché siano interposte idonee distanze di sicurezza, indicate sull'etichetta posta ad inizio manuale (pag.2). Nel caso di materiali non inammabili è necessario mantenere una

distanza laterale e posteriore di almeno 100mm (escluso gli inserti). Per i prodotti predisposti con distanziali posteriori è ammessa l'installazione a lo muro esclusivamente per la parte posteriore.

E’ necessario tenere in considerazione anche tutte le leggi e le normative nazionali, regionali, provinciali e comunali presente nel paese in cui è stato installato l’apparecchio, nonché delle istruzioni contenute nel presente manuale.

Presa d'aria

salva pavimento

PredIsPosIzIonI Per ManUtenzIone

Per la manutenzione straordinaria del prodotto potrebbe essere necessario distanziarlo dalle pareti adiacenti. Questa operazione deve essere eseguita da un tecnico abilitato a scollegare i condotti di evacuazione dei prodotti della combustione ed al successivo collegamento. Per i generatori collegati all'impianto idraulico deve essere predisposto un collegamento tra l'impianto stesso ed il prodotto tale per cui, in fase di manutenzione straordinaria, eseguita da un tecnico abilitato, sia possibile spostare il generatore di almeno 1 metro dai muri adiacenti

InstallazIone InsertI

Nel caso di installazione d'inserti, deve essere impedito l'accesso alle parti interne dell'apparecchio, e durante l'estrazione non deve essere possibile accedere alle parti sotto tensione. Eventuali cablaggi come ad esempio cavo di alimentazione o sonde ambiente devono essere posizionati in modo da non rimanere danneggiati durante il movimento dell'inserto o venire a contatto con parti calde. Nel caso di installazione in un cavedio realizzato in materiale combustibile si raccomanda di prendere tutti gli accorgimenti di sicurezza indicati dalle norme di installazione

VentIlazIone ed aerazIone deI localI dI InstallazIone

La ventilazione in caso di generatore non ermetico e/o di installazione non ermetiche devono essere realizzate rispettando l’area minima sotto indicata :

Percentuale della sezione

Categorie di apparecchi Norma di riferimento

Stufe a pellet UNI EN 14785 - 80 cm²

Caldaie UNI EN 303-5 50% 100 cm²

netta di apertura rispetto alla sezione di

uscita fumi dell'apparecchio

Valore minimo netto di apertura

condotto di ventilazione

7ITALIANO

In qualsiasi condizione, compresa la presenza di cappe aspiranti e/o impianti di ventilazione forzata controllata, la dierenza di pressione tra i locali di installazione del generatore e l’esterno deve risultare un valore sempre uguale o minore di 4 Pa.

In presenza di apparecchi a gas di tipo B a funzionamento intermittente non destinati al riscaldamento deve essere ad essi dedicata un'apertura di aerazione e/o ventilazione.

Le prese d'aria devono soddisfare i requisiti seguenti:

 essere protette mediante griglie, reti metalliche, ecc., senza ridurne, peraltro, la sezione utile netta;  essere realizzate in modo da rendere possibili le operazioni di manutenzione;  posizionate in maniera tale da non poter essere ostruite; L'ausso dell'aria pulita e non contaminata può essere ottenuto anche da un locale adiacente a quello di installazione ( aereazione e ventilazione indiretta) purché tale usso possa avvenire liberamente attraverso aperture permanenti comunicanti con l'esterno. Il locale adiacente non può essere adibito ad autorimessa, magazzino di materiale combustibile né comunque ad attività con pericolo incendio, bagno, camera da letto o locale comune dell' immobile.

scarIco FUMI

Il generatore di calore lavora in depressione ed è dotato di ventilatore in uscita per l'estrazione fumi. Il sistema di scarico deve essere unico per il generatore,non si ammettono scarichi in canna fumaria condivisa con altri dispositivi. l componenti del sistema evacuazione fumi devono essere scelti in relazione alla tipologia di apparecchio da installare secondo:

 UNI/ TS 11278 nel caso di camini metallici, con particolare riguardo a quanto indicato nella designazione;  UNI EN 13063-1 e UNI EN 13063-2, UNI EN 1457, .-UNI EN 1806: nel caso di camini non metallici.  La lunghezza del tratto orizzontale deve essere minima e comunque non superiore a 3 metri, avente una pendenza minima del 3% verso

l’alto

 Il numero di cambi di direzione compreso quello per eetto dell’impiego di elemento a “T” non deve essere superiore a 4 .  E’ necessario prevedere un raccordo a “T” con tappo raccolta condense alla base del tratto verticale.  E’ richiesto, se lo scarico non si inserisce in una canna fumaria esistente, un tratto verticale con un terminale antivento ( UNI 10683).  Il condotto verticale può essere interno o esterno dell’edicio. Se il canale da fumo si inserisce in una canna fumaria esistente, questa

deve essere certicata per combustibili solidi.

 Se il canale da fumo è all’esterno dell’edicio deve essere sempre coibentato.  l canali da fumo devono essere predisposti con almeno una presa a tenuta per eventuale campionamento fumi .  Tutti i tratti del condotto fumi devono essere ispezionabili.  Devono essere previste aperture di ispezione per la pulizia.  Nel caso in cui il generatore abbia una temperatura dei fumi minore di 160°C+ temperatura ambiente a causa dell' alto rendimento

(consultare dati tecnici) dovrà essere assolutamente resistente all'umidità.

 Un sistema fumario che non rispetti i punti precedenti o, in generale, che non sia a norma, può essere causa dell'insorgere di fenomeni

di condensazione al suo interno.

coMIGnolo

I comignoli devono soddisfare i requisiti seguenti:

 avere sezione utile di uscita non minore del doppio di quella del camino/sistema intubato sul quale è inserito;  essere conformati in modo da impedire la penetrazione nel camino/sistema intubato di pioggia e neve;  essere costruiti in modo che, anche in caso di venti provenienti da ogni direzione ed con qualsiasi inclinazione, venga comunque

assicurata l'evacuazione dei prodotti della combustione;

ESEMPI DI CORRETTO COLLEGAMENTO AL CAMINO

Protezione dalla pioggia e vento

Canna fumaria

coinbentata

Max 3 mt

3 - 5%

Raccordo a "T" coibentato con tappo di ispezione

Raccordo a "T" anticondensa con tappo di ispezione

Raccordo a "T" con tappo di ispezione

allaccIaMento alla rete elettrIca

Il generatore è fornito di un cavo di alimentazione elettrica da collegarsi ad una presa di 230V 50 Hz, possibilmente con interruttore magnetotermico. La presa di corrente deve essere facilmente accessibile. L’impianto elettrico deve essere a norma; vericare in particolare l’ecienza del circuito di terra. Una non idonea messa a terra dell'impianto può provocare mal funzionamento di cui il produttore non si fa carico. Variazione di alimentazione maggiori del 10% possono provocare anomalie di funzionamento al prodotto.

8 ITALIANO

InstallazIone ermetIca

Moira SP è un prodotto completamente stagno rispetto all’ambiente d’installazione, questo signica che è ideale per le case passive in quanto non preleva l'aria presente all'interno delle abitazioni.

arIa comburente

Per rispettare l’ermeticità della stufa il tubo di collegamento dell’aria comburente (combustione) deve essere collegato direttamente all’esterno utilizzando appositi tubi e raccordi stagni.

sIstema DI eVacuazIone DeI FumI

• Qualora il generatore abbia una temperatura dei fumi minore di 160°C+ temperatura ambiente a causa dell' alto rendimento (consultare dati tecnici) il sistema di evacuazione dei fumi dovrà essere assolutamente resistente all'umidità.

• Nel caso in cui sussista la possibilità di condensa dei fumi prevedere un “T” d’ispezione esterno alla stufa.

esempIo InstallazIone

Max 1,5 mt max 2 curve

Max 4 mt

ITALIANO

DEttAGli MoirA SP

E F

Accesso camera di combustione e

cassetto cenere

Serbatoio pellet chiusura a

pressione

Uscita aria ambiente Alimentazione 230V

Scheda radio/emergenza

Uscita fumi posteriore

Ingresso seriale

Ingresso termostato supplementare

ITALIANO

On/O

Fusibile

Ingresso aria comburente

PoSizioNAMENto StuFA

Per un corretto funzionamento del prodotto si raccomanda di posizionarlo in modo che sia perfettamente in piano, con l’ausilio di una livella.

NotE PEr il CorrEtto FuNzioNAMENto

Coperchio serbatoio pellet

Per un corretto funzionamento della stufa a pellet è neccessario rispettare le seguenti indicazioni:

Durante il funzionamento della stufa, sia il coperchio serbatoio pellet che la porta, devono rimanere sempre chiusi. La mancanza di una delle osservazioni sopra descritte, durante il funzionamento causerà la visualizzazione sul display:

"CHIUDERE SERBATOIOPORTA"

Questa segnalazione indica che si hanno 60 secondi per chiudere lo sportello/porta e il coperchio pellet.

Trascorsi i 60 secondi, la stufa durante la fase di accensione si porterà in allarme "ALL DEPR" mentre durante il funzionamento normale la stufa si porterà in "ATTESA RAFFREDDAMENTO" per poi ripartire automaticamente quando ci saranno le condizioni (stufa fredda ecc..).

FuSiBilE

Nel caso di assenza di alimentazione della stufa, vericare lo stato del fusibile posto nel cassetto tra interuttone stufa e allaccio cavo alimentazione.

Porta fuoco

ITALIANO

Pellet e caricamento

I pellets vengono realizzati sottoponendo ad un’altissima pressione la segatura, ossia gli scarti di legno puro (senza vernici) prodotti da segherie, falegnamerie ed altre attività connesse alla lavorazione e alla trasformazione del legno. Questo tipo di combustibile è assolutamente ecologico in quanto non si utilizza alcun collante per tenerlo compatto. Infatti, la compattezza dei pellets nel tempo è garantita da una sostanza naturale che si trova nel legno: la lignite. Oltre ad essere un combustibile ecologico, in quanto si sfruttano al massimo i residui del legno, il pellet presenta anche dei vantaggi tecnici. Mentre la legna presenta un potere calorico di 4,4 kWh/kg. (con il 15% di umidità, quindi dopo circa 18 mesi di stagionatura), quello del pellet è di 5 kWh/kg. La densità del pellet è di 650 kg/m3 ed il contenuto d’acqua è pari all’8% del suo peso. Per questo motivo non è necessario stagionare il pellet per ottenere una resa calorica sucientemente adeguata.

Il pellet utilizzato dovrà essere conforme alle caratteristiche descritte dalle norme:

en plus , uni en 14961-2, (uni en iso 17225-2), Classe A1 oppure A2 e uni en 303-5 con le seguenti caratteristiche: contenuto idrico ≤ 12%, contenuto di ceneri ≤ 0,5% e potere calorico inferiore >17 MJ/ kg (nel caso di caldaie).

Il fabbricante per i propri prodotti consiglia sempre di utilizzare pellet del diametro di 6 mm.

immaGaZZinamento Pellet

Per garantire una combustione senza problemi è necessario che il pellet sia conservato in un luogo non umido. Aprire il coperchio del serbatoio e caricare il pellet con l’ausilio di una sessola.

l’imPieGo Di PelletS ScaDenti o Di QUalSiaSi altro materiale, DanneGGia le FUnZioni Del Generatore e PUÒ Determinare la ceSSaZione Della GaranZia e l’anneSSa reSPonSaBilitÀ Del ProDUttore.

Tenere pulito

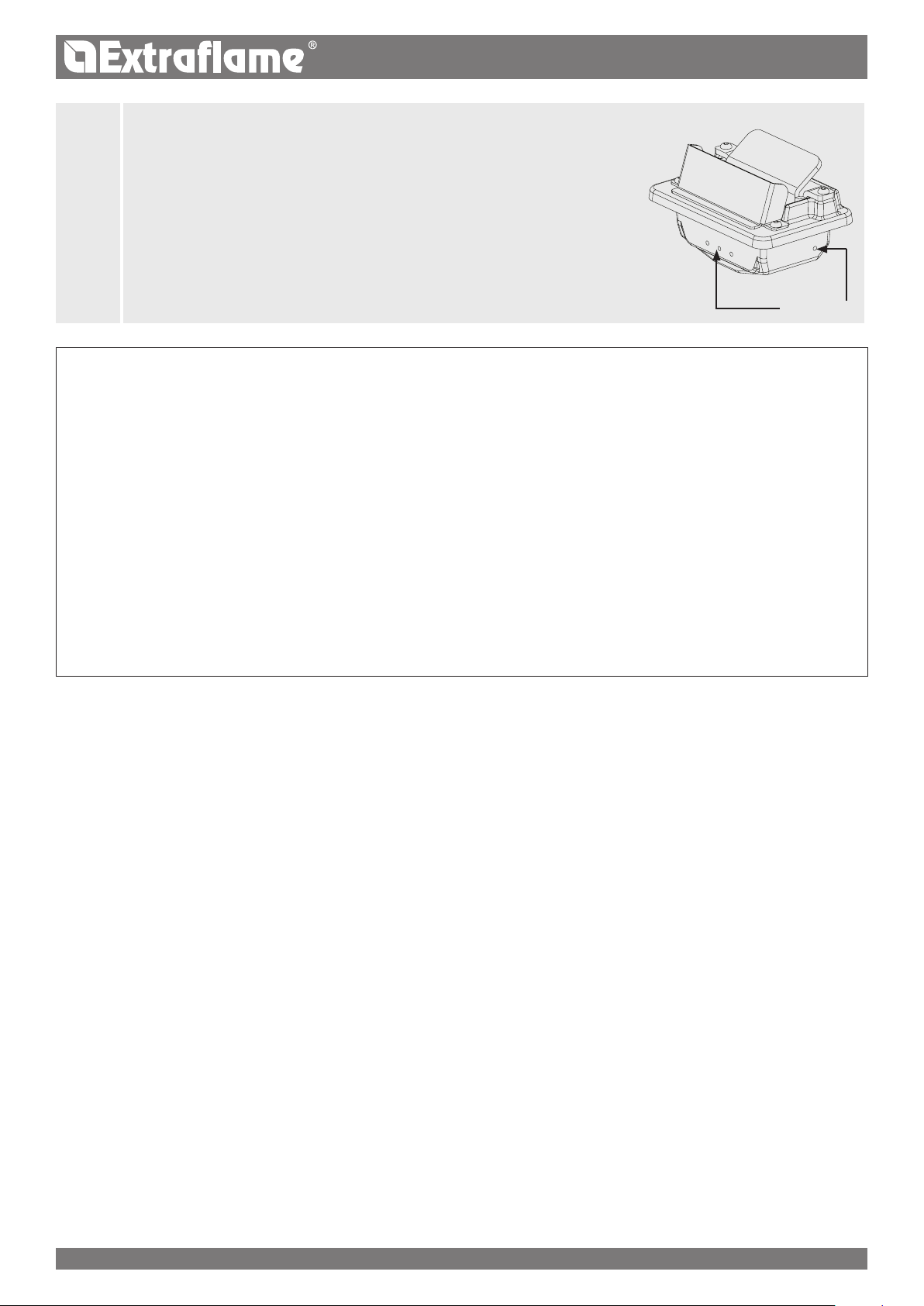

SerBatoio Pellet - chiUSUra a PreSSione.

Durante il funzionamento della stufa, il coperchio serbatoio pellet deve sempre rimanere chiuso.

si raccomanda di non appoggiare il sacco direttamente sulla stufa per caricare il serbatoio! utlizzare sempre una sessola per caricare il serbatoio. non sfregare o appoggiare pesi sulla guarnizione del serbatoio. serbatoio sempre ben pulita. Verificare con frequenza lo stato della guarnizione. nel caso di deterioramento contattare il tecnico abilitato di zona.

mantenere la superfice di appoggio della guarnizione del coperchio

ITALIANO

Scheda radio/ emergenza

La stufa è dotata di una scheda radio di emergenza posta lateralmente, che consente la gestione base della stufa nel caso di guasto o malfunzionamento del palmare.

Le funzioni gestibili dalla scheda emergenza sono:

L1 : Led Giallo

L2 : Led Rosso

Led spento: comunicazione radio assente. Led accesso: comunicazione radio presente.

Led spento: normale funzionamento. Led accesso: allarme in corso.

On/ O stufa.

L3 : Led Verde

L4 : Led Giallo

L5 : Led Giallo

Led spento: stufa spenta. Led accesso: stufa accesa. Led lampeggiante: stufa in fase pulizia ,allarme, stand-by/ attesa rareddamento/o attesa blackout.

Led accesso: 5^ potenza impostata (dal utente).

Led accesso: 1^ potenza impostata (dal utente).

ITALIANO

Impostazione della 5^ potenza.

Impostazione della 1^ potenza.

PALMARE

CONFIGURAZIONE

LA PROCEDURA DI CODIFICA PALMARE:

1. Togliere l'alimentazione alla stufa. e

2. Premere i tasti

3. Tramite i pulsanti

4. Alimentare la stufa. Entro 10 secondi (Sulla scheda radio/emergenza tutti led lampeggeranno) confermare l'unità scelta premendo il

tasto OK sul palmare.

5. Per conferma di conguarazione avvenuta tutti LED della scheda radio/emergenza rimaranno accesi per 2 secondi.

6. Nel caso in cui la congurazione non sia andata a buon ne, il display visualizzerà "DEVICE NOT FOUND". In questo caso ripetere la

procedura.

contemporaneamente no a che appare la schermata di scelta del UNITA'.

selezionare la nuova UNITA'.

IL PALMARE È GIÀ CONFIGURATO CON "UNITA' 0". QUALORA CI FOSSE UN'ALTRA STUFA, PER EVITARE INTERFERENZE, È NECESSARIO EFFETTUARE UNA NUOVA CONFIGURAZIONE, MODIFICANDO UNA DELLE DUE STUFE.

ALCUNE APPARECCHIATURE A RADIOFREQUENZA E S. CELLULARI, ECC… POTREBBERO INTERFERIRE CON LA COMUNICAZIONE TRA IL PALMARE E LA STUFA.

TARATURA SONDA AMBIENTE PALMARE

Questa modalità consente di calibrare la temperatura ambiente rilevata dal palmare (solo con ventilazione attivata). Per una taratura corretta si consiglia di posizionare il palmare in un ambiente con temperatura costante e attendere almeno un paio d'ore. La procedura per la taratura è la seguente :

 Accedere nel menu, e raggiungere “MENU TECNICO”.  Impostare la chiave di accesso "F4". - "ADJ SONDA TELE"  Tramite i tasti

desiderata.

 Salvare ed uscire con il tasto

regolare la taratura ambiente

TIPOLOGIA E SOSTITUZIONE DELLE BATTERIE

Per inserire/ sostituire le batterie è suciente togliere il coperchio di protezione batterie nel retro del palmare (gura 1). Inserire le batterie rispettando la simbologia impressa sul palmare e sulla batteria stessa.

Per il funzionamento sono necessarie n° 3 Batterie ministilo AAA.

Rispetta l'ambiente!

Le pile usate contengono metalli nocivi per l’ambiente quindi devono essere smaltite separatamente in appositi contenitori.

(gura 1)

ITALIANO

CARATTERISTICHE PALMARE

 Il palmare è dotato di un display Lcd retro illuminato. La durata della retro illuminazione è di 5 secondi. Il display dopo un determinato

tempo per ridurre il consumo delle batterie si spegne (modalità sleep).

 Si riaccende dopo aver premuto il tasto ON/OFF (6).

 ATTENZIONE!

 Non mettete il palmare a contatto diretto o indiretto con l'acqua. Il palmare potrebbe non funzionare correttamente in presenza di

umidità o se esposto ad acqua.

DISPLAY

SET POTENZA/ scorrere attraverso i menù/ aumentare - selezionare un'impostazione

SET TERMOSTATO ambiente/ scorrere attraverso i menù/ diminuire - deselezionare un'impostazione

Tasto ritorno

Tasto accesso al MENU e CONFERMA

On/o stufa o ripristino da modalità sleep.

Alloggiamento batterie

BANDE DI FREQUENZA MASSIMA POTENZA TRASMESSA

868,3 MHz 4 mW ERP

869,85 MHz 4 mW ERP

ITALIANO

DISPLAY

Batteria scarica

SCHERMATA IN FUNZIONAMENTO

STANDBY

attivo

Crono attivo

Potenza 1-5^

Visualizzazione testo

Ora

Temperatura rilevata in ambiente

Set temperatura ambiente impostata

SCHERMATA CON TERMOSTATO ESTERNO ALLACCIATO AL MORSETTO “TA”

Indica il contatto del

termostato supplementare

Ora

esterno

visualizzazione testo

ITALIANO

MENÙ GENERALE

TASTO FUNZIONE

Scorrimento dei parametri

ARIA FRONTALE ABILITAZIONE

*CANALIZZAZIONE

EASY SETUP

CRONO ABILITAZIONE

Modica dati impostazione

Tasto accensione -spegnimento

TASTO FUNZIONE

Tasto ritorna indietro - esci

Tasto accesso al menù

VELOCITA

ABILITAZIONE

VELOCITA

PRG1

IMPOSTAZIONI

DISPLAY

**STATO STUFA RESET

** MENU TECNICO

DATAORA PRG3

LINGUA PRG4

STANDBY

DELTA T

GRADI

AVVISO DEPR

ISTRUZIONI DI BASE

Durante le prime accensioni della stufa si deve prestare attenzione ai seguenti consigli:

 E’ possibile che vengano prodotti dei leggeri odori dovuti all’essiccazione delle vernici e dei siliconi utilizzati. Evitare una permanenza prolungata nell'ambiente.

 Non toccare le superci in quanto potrebbero essere ancora instabili.

 Aerare bene il locale più volte.

 L’indurimento delle superci viene terminato dopo alcuni processi di riscaldamento.

 Questo apparecchio non deve essere utilizzato come inceneritore di riuti.

PRG2

* DOVE PRESENTE

** RISERVATO AL TECNICO

Prima di procedere con l’accensione della stufa è necessario vericare i seguenti punti:

 Il serbatoio deve essere carico di pellet  La camera di combustione deve essere pulita  Il braciere deve essere completamente libero e pulito  Vericare la chiusura ermetica del serbatoio, porta fuoco e del

cassetto cenere

 Vericare che il cavo di alimentazione sia collegato

correttamente

 L'interruttore bipolare nella parte posteriore deve essere posto

su 1.

ITALIANO

IMPOSTAZIONI PER LA PRIMA ACCENSIONE

Una volta collegato il cavo di alimentazione nella parte posteriore del generatore, portare l’interruttore, sempre situato posteriormente, nella posizione (I).

L’interruttore posto posteriormente al generatore serve per dare tensione alla scheda del generatore. Il generatore rimane spento e sul pannello compare una prima schermata con la scritta OFF .

FREQUENZA DI RETE 50/ 60HZ

Nel caso in cui il generatore sia installato in un paese con una frequenza di 60Hz, il generatore visualizzerà "FREQUENZA RETE ERRATA ". Variare nel caso la frequenza a 60Hz.

DATAORA

Questo menù consente di regolare l'orario e data.

Per Impostare: OK > IMPOSTAZIONI > DATAORA.

LINGUA

Questo menù consente di regolare la lingua preferita.

Per Impostare: OK > IMPOSTAZIONI > LINGUA.

Le lingue selezionabili sono: Italiano, Inglese, Francese, Tedesco, Spagnolo, Portoghese.

SET GRADI

Questo menù consente di impostare l'unità di misura desiderata.

Per Impostare: OK > IMPOSTAZIONI > GRADI

NON UTILIZZARE MAI ALCUN LIQUIDO INFIAMMABILE PER L’ ACCENSIONE! IN FASE DI RIEMPIMENTO NON PORTARE IL SACCO DI PELLET A CONTATTO CON LA STUFA BOLLENTE! NEL CASO DI CONTINUE MANCANTE ACCENSIONI CONTATTARE UN TECNICO AUTORIZZATO.

MANCATA ACCENSIONE

LA PRIMA ACCENSIONE POTREBBE ANCHE FALLIRE, DATO CHE LA COCLEA È VUOTA E NON SEMPRE RIESCE A CARICARE IN TEMPO IL BRACIERE DELLA NECESSARIA QUANTITÀ DI PELLET PER L’AVVIO REGOLARE DELLA FIAMMA. SE IL PROBLEMA SI VERIFICA SOLO DOPO ALCUNI MESI DI LAVORO, VERIFICARE CHE LE PULIZIE ORDINARIE, RIPORTATE SUL LIBRETTO STUFA, SIANO STATE ESEGUITE CORRETTAMENTE

E' VIETATO UTILIZZARE L'APPARECCHIO PRIVO DEL: DIVISORIO A E BATTIFIAMMA B. LA RIMOZIONE PREGIUDICA LA SICUREZZA DEL PRODOTTO E COMPORTA IL DECADIMENTO IMMEDIATO DEL PERIODO DI GARANZIA. IN CASO DI USURA O DETERIORAMENTO RICHIEDERE LA SOSTITUZIONE DEL PARTICOLARE AL SERVIZIO DI ASSISTENZA SOSTITUZIONE CHE NON RIENTRA NELLA GARANZIA DEL PRODOTTO IN QUANTO PARTICOLARE SOGGETTO AD USURA.

ITALIANO

FUNZIONAMENTO E LOGICA

ACCENSIONE

Una volta vericati i punti in precedenza elencati, premere il tasto sono a disposizione 15 minuti nei quali si verica la presenza della amma. Al raggiungimento della temperatura di controllo, la stufa interrompe la fase di accensione e passa in PREPARAZIONE.

PREPARAZIONE

Nella fase di preparazione la stufa si stabilizza aumentando progressivamente la combustione, per poi attivare la ventilazione e passare in LAVORO

LAVORO

Nella fase di lavoro, la stufa si porta al SET POTENZA denito dall'utente, riscaldando l'ambiente no al raggiungimento del SET TERMOSTATO. Vedi voce seguente.

REGOLAZIONE SET TERMOSTATO

Il SET TERMOSTATO ambiente è impostabile tramite i pulsanti 2 e 3, da LOWTA - 7°C - 40°C - HOT. Se il valore è compreso tra 07°C-40°C la stufa controlla la temperatura ambiente tramite una sonda integrata nel palmare. Raggiunta la temperatura impostata, la stufa decrementa in automatico la potenza garantendo un comfort ottimale e riducendo il consumo di pellet: questo processo è chiamato "modulazione".

LOWTA  HOT

Nel caso in cui il SET TERMOSTATO sia "LOWTA" (set sotto la soglia dei 7°) il controllo di temperatura è adato al contatto termostato supplementare, ignorando quindi la sonda di temperatura integrata nel palmare. Se il contatto è aperto (soddisfatto), allora la stufa la stufa si porta al minimo. Se il contatto è chiuso (richiesta), allora la stufa funziona sempre alla potenza impostata. Nel caso in cui l’impostazione sia su “HOT” (set superiore ai 40°C) la stufa funziona sempre e solamente alla potenza impostata, ignorando quindi il contatto esterno e la sonda di temperatura.

per tre secondi al ne di accendere la stufa. Per la fase di accensione

REGOLAZIONE SET POTENZA

Il set potenza ha 5 livelli di funzionamento, La pressione del tasto tasti

Potenza 1 = livello minimo - Potenza 5 = livello massimo. La conferma della modica avviene premendo il tasto

Per poter impostare la potenza 1 è necessario tenere premuto il tasto

SOFFIO AUTO

Durante la fase di lavoro e ad intervalli di tempo regolari, la stufa eettua una pulizia del braciere denominata "SOFFIO AUTO". L'attivazione di questa funzione viene visualizzata a display con il relativo messaggio. Durante il "SOFFIO AUTO" viene rallentato il caricamento del pellet e aumentato il motore fumi. Terminata la fase di pulizia, la stufa torna in lavoro alle normali condizioni operative.

SPEGNIMENTO

Premere il tasto Eseguita questa operazione l’apparecchio entra automaticamente nella fase di spegnimento, bloccando il caricamento del pellet. Il motore di aspirazione dei fumi e il motore della ventilazione aria calda restano accesi no a che la temperatura della stufa non scende sotto la soglia di sicurezza.

RIACCENSIONE

La riaccensione della stufa è possibile solo se la temperatura fumi è inferiore ad una soglia pressata e se è trascorso un tempo minimo di sicurezza.

per tre secondi.

permette di visualizzare la potenza impostata modicabile tramite i

per 3 secondi.

ITALIANO

ARIA FRONTALE

Il menù permette di disattivare/attivare e di regolare la velocità (-2, -1, 0, +1, +2) della ventola frontale.

Per abilitare: OK > ARIA FRONTALE > ABILITAZIONE

Per regolare velocità : OK > ARIA FRONTALE > VELOCITA'

EASY SETUP

Il peso volumetrico del pellet è il rapporto tra il peso ed il volume del pellet. Questo rapporto può cambiare mantenendo inalterata la qualità del pellet. Utilizzando la funziona EASY SETUP si ha la possibilità di variare la taratura del peso volumetrico aumentando o diminuendo i valori preimpostati. Nel programma della stufa i valori disponibili vanno da “– 3” a “+ 3”; tutte le stufe vengono tarate in produzione con il valore ottimale che è 0

Se si dovesse notare un deposito eccessivo sul braciere, vi inviatiamo ad entrare nel programma EASY SETUP e ad abbassare il valore di una unità a “- 1”; attendere quindi il giorno seguente e se non si dovesse vedere un miglioramento diminuire ulteriormente no ad un massimo di “- 3”. Nel caso in cui si evidenziasse invece la necessità di aumentare la taratura del peso volumetrico del pellet, vi invitiamo a passare dal valore di fabbrica “0” a “+ 1, + 2, + 3” secondo l’esigenza.

Per Impostare: OK > EASY SETUP

ECCESSIVO DEPOSITO DI PELLET NEL BRACIERE

-3 -2 -1 0 +1 +2 +3

FUNZIONAMENTO

NORMALE

POCO DEPOSITO DI PELLET NEL BRACIERE

TERZO RANGE

DI DIMINUZIONE

SE I PRIMI DUE

NON RISULTANO

SUFFICIENTI

N.B.: Nel caso in cui tali tarature non risolvano i depositi di pellet presenti nel braciere vi invitiamo a contattare il centro assistenza della vostra zona.

SECONDO RANGE

DI DIMINUZIONE

SE IL PRIMO

NON RISULTA

SUFFICIENTE

PRIMO RANGE

DI DIMINUZIONE

(TESTARE PER 1

GIORNO)

VALORE OTTIMALE DI

FABBRICA

ITALIANO

PRIMO RANGE DI

AUMENTO

SECONDO RANGE

DI AUMENTO

SE IL PRIMO NON RISULTA SUFFICIENTE

TERZO RANGE

DI AUMENTO

SE I PRIMI DUE

NON RISULTANO

SUFFICIENTI

CRONO

Questa funzione consente di programmare l’accensione e lo spegnimento della stufa in modo automatico. Di fabbrica il CRONO è disattivato.

ll crono consente di programmare 4 fasce orarie all’interno di una giornata da utilizzare per tutti i giorni della settimana.

In ogni fascia possono essere impostati l’orario di accensione e spegnimento, i giorni di utilizzo della fascia programmata, temperatura desiderata e il set potenza.

L’impostazione del giorno e dell’ora corrente è fondamentale per il corretto funzionamento del crono.

Raccomandazioni Prima di utilizzare la funzione crono è necessario impostare il giorno e l’orario corrente, per cui vericare di aver seguito i punti elencati al sottocapitolo “SET OROLOGIO”. Per fare in modo che la funzione crono funzioni correttamente, oltre che a programmarla occorre anche attivarla. Le 4 fasce orarie possono essere sovrapposte mediante l’impostazione degli orari di accensione e spegnimento. Si ottiene così una combinazione di orari in cui è possibile impostare diverse temperature e potenze senza inuenzare lo stato di lavoro della stufa. N.B: nel caso in cui siano presenti fasce sovrapposte, il prodotto rimane acceso no all'orario di spegnimento più lontano.

ABILITAZIONE

Consente di abilitare/disabilitare il crono e le diverse fasce orarie della stufa. Per Impostare: OK > CRONO > ABILITAZIONE.

PRG 14

Prg x consente di impostare l’orario di accensione e spegnimento, i giorni di utilizzo della fascia programmata e la temperatura (low - 7° - 40°

- hot) e anche la potenza desiderata. L’impostazione del giorno e dell’ora correnti è fondamentale per il corretto funzionamento del crono. Per Impostare: OK > CRONO > PRGX

1. Abilita prg x 2. Orario di accensione prg x

3. Orario di spegnimento prg x 4. Abilitazione giorni prg x

5. Set temperatura prg x 6. Set potenza prg x

ITALIANO

CRONO > ABILITAZIONE

Abilita/disabilita tutto il set crono

PRG1 > ABILITA PRG 1

PRG2 > ABILITA PRG 2

START PRG1

STOP PRG1

LUNEDÌ...DOMENICA

SET PRG1

POTENZA PRG1

START PRG2

STOP PRG2

LUNEDÌ...DOMENICA

SET PRG2

POTENZA PRG2

On/o Abilita/disabilita il PRG 1

OFF-00:00-23:50 Orario accensione PRG1

OFF-00:00-23:50 Orario spegnimento PRG1

On/o Abilita/disabilita i giorni del PRG1

LOW-TA - 07- 40 °C - HOT Set termostato PRG1

1-5 Set potenza PRG1

On/o Abilita/disabilita il PRG 2

OFF-00:00-23:50 Orario accensione PRG2

OFF-00:00-23:50 Orario spegnimento PRG2

On/o Abilita/disabilita i giorni del PRG2

LOW-TA - 07- 40 °C - HOT Set termostato PRG2

1-5 Set potenza PRG2

PRG3 > ABILITA PRG 3

PRG4 > ABILITA PRG 4

START PRG3

STOP PRG3

LUNEDÌ...DOMENICA

SET PRG3

POTENZA PRG3

START PRG4

STOP PRG4

LUNEDÌ...DOMENICA

SET PRG4

POTENZA PRG4

On/o Abilita/disabilita il PRG 3

OFF-00:00-23:50 Orario accensione PRG13

OFF-00:00-23:50 Orario spegnimento PRG3

On/o Abilita/disabilita i giorni del PRG3

LOW-TA - 07- 40 °C - HOT Set termostato PRG3

1-5 Set potenza PRG3

On/o Abilita/disabilita il PRG 4

OFF-00:00-23:50 Orario accensione PRG4

OFF-00:00-23:50 Orario spegnimento PRG4

On/o Abilita/disabilita i giorni del PRG4

LOW-TA - 07- 40 °C - HOT Set termostato PRG4

1-5 Set potenza PRG4

QUANDO IL PROGRAMMATORE SETTIMANALE È ATTIVO SUL DISPLAY DEL PALMARE VERRÀ VISUALIZZATA LA RELATIVA ICONA A LATO.

ITALIANO

02:00 23:0008:00 16:30

22°

18°

ESEMPIO CRONO ORARI/FASCE SOVRAPPOSTE

Fascia

Potenza

Set temperatura

Fascia 1

start 02:00 stop 23:00

potenza 3 - set temp 22°C

Fascia 2

ITALIANO

start 08:00

stop 16:30

funzionamento stufa

potenza 1 - set temp 18°C

IMPOSTAZIONI

 DATAORA  LINGUA  SET GRADI

DISPLAY

Il menù "DISPLAY" consente di:

 Regolare il contrasto del DISPLAY  Attivare/ disattivare la retroilluminazione.  Abilitare/ disabilitare la segnalazione

acustica.

Per Impostare: OK > IMPOSTAZIONI > DISPLAY.

 Impostare timer spegnimento

retroilluminazione del Display.

 Impostare timer spegnimento Display

(modalità sleep).

STANDBY

La funzione STANDBY viene utilizzata nel caso si desideri uno spegnimento immediato della stufa anziché una modulazione della potenza.

VEDI CAPITOLO: IMPOSTAZIONI PRIMA ACCENSIONE.

Per Impostare: OK > IMPOSTAZIONI > STANDBY.

FUNZIONE STANDBY IMPOSTATA SU ON

Nel caso in cui la funzione STANDBY sia attivata (ON), se la temperatura ambiente supera il valore del SET TERMOSTATO + DELTA T, allora la stufa si porta in spegnimento dopo un ritardo preimpostato di fabbrica, visualizzando STANDBY. Quando la temperatura ambiente è inferiore al SET TERMOSTATO - DELTA T e dopo un eventuale tempo di rareddamento, la stufa si riaccende.

FUNZIONE STANDBY IMPOSTATA SU OFF IMPOSTAZIONE DI FABBRICA

Nel caso in cui la funzione STANDBY non sia attivata (OFF ), se la stufa supera la temperatura ambiente impostata si porta al minimo, modulando e visualizzando modula. Quando la temperatura ambiente è inferiore al SET TERMOSTATO la stufa torna a lavorare alla potenza impostata visualizzando lavoro.

FUNZIONAMENTO CON TERMOSTATO SUPPLEMENTARE OPZIONALE

FUNZIONE STANDBY IMPOSTATA SU OFF IMPOSTAZIONE DI FABBRICA

Nel caso in cui la funzione STANDBY non sia attivata (OFF), se la stufa supera la temperatura ambiente impostata sul termostato supplementare (contatto chiuso) si porta al minimo visualizzando MODULA. Quando la temperatura ambiente è inferiore al set impostato sul termostato supplementare (contatto aperto) la stufa torna a lavorare alla potenza impostata visualizzando LAVORO.

FUNZIONE STANDBY IMPOSTATA SU ON

Quando la funzione STANDBY è attivata (ON), al raggiungimento della temperatura ambiente impostata sul termostato supplementare (contatto chiuso) si porterà in spegnimento dopo un ritardo preimpostato di fabbrica, visualizzando STAND  BY. Quando la temperatura ambiente sarà inferiore al set impostato sul termostato supplementare (contatto aperto) e dopo un eventuale tempo di rareddamento, la stufa si riaccende.

PER UN CORRETTO FUNZIONAMENTO IMPOSTARE SET TERMOSTATO IN LOWTA.

> VEDI CAPITOLO INSTALLAZIONE TERMOSTATO SUPPLEMENTARE

ITALIANO

DELTA T

Questa funzione consente l'impostazione dell'isteresi per l'accensione e spegnimento della stufa DELTA T, utilizzata come intervallo di regolazione temperatura ambiente nel caso non sia gestita da un termostato esterno. La temperatura esatta per l'accensione è SET TERMOSTATO  DELTA T. Quella per lo spegnimento è invece SET TERMOSTATO + DELTAT. I valori possibili per il DELTAT variano da: 0.5 - 5°C

Per Impostare: OK > IMPOSTAZIONI > DELTAT

RESET

Consente di riportare tutti i valori modicabili dall’utente come da fabbrica.

Per Impostare: OK > IMPOSTAZIONI > RESET.

AVVISO DEPR

Consente di attivare il cicalino per l'avvertimento acustico nel caso in cui vi sia la porta o il serbatoio aperto.

Nota bene: L'attivazione può ridurre di un 30% la durata delle batterie. La durata delle batterie dipende dall'utilizzo

Per Impostare: OK > IMPOSTAZIONI > AVVISO DEPR.

FUNZIONI SUPPLEMENTARI

PRIMO CARICO

Questa funzione permette di attivare il motoriduttore di caricamento del pellet per un funzionamento in continuo. Prima di attivare la funzione assicurarsi che la stufa sia fredda e in stato "OFF". Premere contemporaneamente i pulsanti 6 + 4 per un paio di secondi no alla visualizzazione del messaggio "PRIMO CARICO". Per interrompere il caricamento in continuo è suciente tenere premuto per 2" il tasto 6.

INSTALLAZIONE TERMOSTATO SUPPLEMENTARE OPZIONALE

L’apparecchio ha la possibilità di controllare la temperatura ambiente tramite un termostato supplementare (opzionale). Dopo l’accensione (premendo il tasto 1 o tramite modalità crono) la stufa lavorerà per raggiungere il set impostato nel termostato visualizzando LAVORO (contatto aperto). La sonda ambiente di serie, viene automaticamente ignorata. A temperatura raggiunta dal termostato (contatto chiuso) la stufa si porta al minimo visualizzando MODULA.

PROCEDURA COMANDI

 E' necessario un termostato meccanico o digitale con tipologia di ingresso "normalmente

aperto".

 Togliere la spina dalla relativa presa di corrente.  Facendo riferimento alla gura a lato, collegare i due cavetti del termostato (contatto pulito - no

230 V!) sui relativi morsetti posti sul retro della macchina, uno di colore rosso e l’altro nero.

 Rialimentare la stufa.  Premere il tasto 3, no ad impostare il SET TERMOSTATO su LOWTA.

L’INSTALLAZIONE DEVE ESSERE ESEGUITA DA PERSONALE QUALIFICATO E/O ASSISTENZA TECNICA DEL COSTRUTTORE

SPEGNIMENTO RITARDATO

L’apparecchio ha la possibilità di ritardare lo spegnimento programmandone il ritardo. Per esempio, se sono le ore 20:00 e lo spegnimento ritardato è impostato a 1h, allora alle 21:00 la stufa si spegne in automatico. Premendo a lungo la combinazione dei tasti 6 + 2, si accede alla schermata “SPEGNIMENTO RITARDATO” (tale impostazione è impostabile solo se la macchina è in preparazione o lavoro. Tramite i tasti 2 e 3 è possibile incrementare/decrementare il numero di ore dopo le quali la stufa si porta in pulizia nale da sola. Le ore possibili variano da OFF, 1 a 9. Premendo P6 si conferma e si torna alla schermata home. Ad 1h dallo spegnimento impostato, viene indicato il tempo di lavoro rimanente visualizzando ogni minuto "spegnimento tra" e valore "ORE xx:xx".

ITALIANO

PER CONOSCERE IL CENTRO ASSISTENZA PIU’ VICINO CONTATTARE IL PROPRIO RIVENDITORE O

CONSULTARE IL SITO:

WWW.LANORDICA-EXTRAFLAME.COM

PULIZIA E MANUTENZIONE

ESEGUIRE LE INDICAZIONI SEMPRE NELLA MASSIMA SICUREZZA!

 Assicurarsi che la spina del cavo di alimentazione sia staccata in quanto il generatore potrebbe essere stato programmato per accendersi.  Che il generatore sia freddo in ogni sua parte.  Le ceneri siano completamente fredde.  Garantire una ecace ricambio d'aria dell’ambiente durante le operazioni di pulizia del prodotto.  Una scarsa pulizia pregiudica il corretto funzionamento e la sicurezza!

MANUTENZIONE

Per un corretto funzionamento, il generatore deve subire una manutenzione ordinaria da parte di un tecnico abilitato, almeno una volta all’anno. Le operazioni periodiche di controllo e le manutenzioni devono essere sempre eseguite da tecnici specializzati, abilitati che operano secondo la normativa vigente e le indicazioni presenti in questo manuale uso e manutenzione.

OGNI ANNO FAR PULIRE L’IMPIANTO DI SCARICO FUMI, CANALI DA FUMO E RACCORDI A “T” COMPRESI E TAPPI D'ISPEZIONE  SE PRESENTI CURVE E GLI EVENTUALI TRATTI ORIZZONTALI! LA FREQUENZA DI PULIZIA DEL GENERATORE E' INDICATIVA! DIPENDONO DALLA QUALITÀ DEL PELLET UTILIZZATO E DALLA FREQUENZA DI UTILIZZO. PUÒ SUCCEDERE CHE TALI OPERAZIONI DEBBANO ESSERE COMPIUTE CON MAGGIORE FREQUENZA

PULIZIA PERIODICA A CARICO DELL'UTENTE

Le operazioni di pulizia periodica, come indicato nel presente manuale uso e manutenzione, devono essere eseguite prestando la massima cura dopo aver letto le indicazioni, le procedure e le tempistiche descritte nel presente manuale uso e manutenzione.

PULIZIA DELLE SUPERFICI E RIVESTIMENTO Non utilizzare mai detergenti abrasivi o chimicamente aggressivi per la pulizia!

La pulizia delle superci deve avvenire a generatore e rivestimento completamente freddo. Per la manutenzione delle superci e parti metalliche, è suciente utilizzare un panno inumidito con acqua o con acqua e sapone neutro. Il non rispetto delle indicazioni può danneggiare le superci del generatore ed essere causa di decadimento della garanzia.

PULIZIA VETRO CERAMICO Non utilizzare mai detergenti abrasivi o chimicamente aggressivi per la pulizia!

La pulizia del vetro ceramico deve avvenire solo a vetro completamente freddo. Per pulire il vetro ceramico è suciente utilizzare un pennello asciutto e della carta di giornale (quotidiano) inumidita e passata nella cenere. Nel caso di vetro molto sporco utilizzare esclusivamente un detergente specico per vetri ceramici. Spruzzare una modesta quantità su un panno e utilizzarlo sul vetro ceramico. Non spruzzare il detergente o qualsiasi altro liquido direttamente sul vetro o sulle guarnizioni!

Il non rispetto delle indicazioni può danneggiare la supercie del vetro ceramico ed essere causa di decadimento della garanzia.

PULIZIA DEL SERBATOIO PELLET

Quando il serbatoio si svuota completamente, staccare il cavo di alimentazione del generatore e rimuovere prima i residui (polvere, trucioli, ecc.) dal serbatoio vuoto, prima di procedere al suo riempimento.

LE GUARNIZIONI SERBATOIO PELLET, BRACIERE, PORTA FUOCO GARANTISCONO IL CORRETTO FUNZIONAMENTO DELLA STUFA. E’ NECESSARIO CHE ESSE VENGANO PERIODICAMENTE CONTROLLATE DALL'UTENTE. NEL CASO RISULTASSERO USURATE O DANNEGGIATE È NECESSARIO SOSTITUIRE IMMEDIATAMENTE. QUESTE OPERAZIONI DOVRANNO ESSERE ESEGUITE DA PARTE DI UN TECNICO ABILITATO.

SE IL CAVO DI ALIMENTAZIONE È DANNEGGIATO, DEVE ESSERE SOSTITUITO DAL SERVIZIO DI ASSISTENZA TECNICA O COMUNQUE DA UNA PERSONA CON QUALIFICA SIMILARE, IN MODO DA PREVENIRE OGNI RISCHIO.

ITALIANO

OGNI GIORNO BRACIERE E CAMERA DI COMBUSTIONE:

 Aspirare i residui presenti nel braciere  Rimuovere completamente il braciere

dall’apposito vano;

 Aspirare la cenere della sede braciere, tubetto

porta candeletta e camera di combustione.

 Liberare con l’apposito attizzatoio in dotazione

tutti i fori presenti nel braciere.

 Riposizionare il braciere nella sua sede e

spingerlo verso la parete focolare.

NOTA : Usare un aspiracenere adeguato con apposito contenitore di separazione delle ceneri raccolte.

OGNI 3 GIORNI

CASSETTO CENERE:

 Rimuovere il cassetto cenere e svuotarlo in un

apposito contenitore.

ITALIANO

UN BRACIERE PULITO GARANTISCE UN CORRETTO FUNZIONAMENTO!

MANTENENDO IL BRACIERE E I SUOI FORI SEMPRE BEN PULITI DA EVENTUALI RESIDUI DI COMBUSTIONE, SI GARANTISCE AL GENERATORE UN’OTTIMA COMBUSTIONE NEL TEMPO, EVITANDO EVENTUALI MALFUNZIONAMENTI CHE POTREBBERO RICHIEDERE L’INTERVENTO DEL TECNICO.

È POSSIBILE UTILIZZARE LA FUNZIONE NEL MENU UTENTE "EASY SETUP" PER ADEGUARE LA COMBUSTIONE IN BASE ALLE ESIGENZE DESCRITTE.

FORI BRACIERE

PER CONOSCERE IL CENTRO ASSISTENZA PIU’ VICINO CONTATTARE IL PROPRIO RIVENDITORE O

CONSULTARE IL SITO:

WWW.LANORDICA-EXTRAFLAME.COM

MANUTENZIONE ORDINARIA ESEGUITA DAI TECNICI ABILITATI

La manutenzione ordinaria deve essere eseguita almeno una volta all'anno.

Il generatore utilizzando pellet come combustibile solido necessità di un intervento annuale di manutenzione ordinaria che deve essere eettuate da un Tecnico abilitato, utilizzando esclusivamente ricambi originali. Il mancato rispetto può compromettere la sicurezza dell’apparecchio e può far decadere il diritto alle condizioni di garanzia. Rispettando le frequenze di pulizie riservate all'utente descritte nel manuale uso e manutenzione, si garantisce al generatore una corretta combustione nel tempo, evitando eventuali anomalie e/o malfunzionamenti che potrebbero richiedere maggiori interventi del tecnico. Le richieste di interventi di manutenzione ordinaria non sono contemplate nella garanzia del prodotto.

GUARNIZIONI: COPERCHIO SERBATOIO PELLET , PORTA, CASSETTO CENERE E BRACIERE

Le guarnizioni garantiscono l’ermeticità della stufa e il conseguente buon funzionamento della stessa. E’ necessario che esse vengano periodicamente controllate: nel caso risultassero usurate o danneggiate è necessario sostituire immediatamente. Queste operazioni dovranno essere eseguite da parte di un tecnico abilitato.

PULIZIA DEL COLLETTORE FUMI

La pulizia del collettore fumi va eseguita ogni 2 mesi o quando neccessario e a ne stagione.

COLLEGAMENTO AL CAMINO

Annualmente o comunque ogni volta che se ne presenti la necessità aspirare e pulire il condotto che porta al camino. Se esistono dei tratti orizzontali è necessario asportare i residui prima che questi ostruiscano il passaggio dei fumi.

MESSA FUORI SERVIZIO FINE STAGIONE

A ne di ogni stagione, prima di spegnere la stufa, si consiglia di svuotare completamente il serbatoio del pellet, aspirando eventuali residui di pellet e polveri al suo interno.

Si invita inoltre a scollegare il generatore dalla rete elettrica e, per una maggiore sicurezza soprattutto in presenza di bambini, rimuovere il cavo di alimentazione.

La manutenzione ordinaria deve essere eseguita almeno una volta all'anno.

ITALIANO

PER CONOSCERE IL CENTRO ASSISTENZA PIU’ VICINO CONTATTARE IL PROPRIO RIVENDITORE O CONSULTARE IL SITO:

WWW.LANORDICA-EXTRAFLAME.COM

LE IMMAGINI SONO A SCOPO ILLUSTRATIVO.

A B

E F

Motore fumi (smontaggio e pulizia e condotto fumi e "T"), nuovo silicone nei punti previsti

Guarnizioni, serbatoio pellet,ispezioni, cassetto cenere e porta (sostituire e applicare silicone dove previsto)

Camera di combustione & scambiatore (pulizia totale) compreso pulizia condotto candeletta

Serbatoio (svuotamento completo e pulizia) e verica guarnizione.

Verica tubo di aspirazione aria e verica/pulizia pressostato meccanico

Smontaggio ventilatore aria ambiente e rimozione di polvere e detriti di pellet.

ITALIANO

PER CONOSCERE IL CENTRO ASSISTENZA PIU’ VICINO CONTATTARE IL PROPRIO RIVENDITORE O CONSULTARE IL SITO:

WWW.LANORDICA-EXTRAFLAME.COM

LE IMMAGINI SONO A SCOPO ILLUSTRATIVO.

A B

E F

Motore fumi (smontaggio e pulizia e condotto fumi e "T"), nuovo silicone nei punti previsti

Guarnizioni, serbatoio pellet,ispezioni, cassetto cenere e porta (sostituire e applicare silicone dove previsto)

Camera di combustione & scambiatore (pulizia totale) compreso pulizia condotto candeletta

Serbatoio (svuotamento completo e pulizia) e verica guarnizione.

Verica tubo di aspirazione aria e verica/pulizia pressostato meccanico

Smontaggio ventilatore aria ambiente e rimozione di polvere e detriti di pellet.

ITALIANO

Visualizzazioni

Display MotiVazione

off

staRt

CaRiCa pellet

aCCensione

pRepaRazione

laVoRo

MoDula

pulizia finale

stanD-by

Generatore spento

È in corso la fase di start

È in corso il carico continuo del pellet durante l’accensione

È in corso la fase dedicata all’ accensione

È in corso la fase di preparazione

E’ in corso la fase di lavoro normale

Il generatore sta lavorando al minimo

È in corso la pulizia nale

Generatore spento in attesa di riaccendersi a causa del termostato.

attesa

RaffReDDaMento

attesa

blaCk out

soffio auto

Viene tentata una nuova accensione quando il generatore è stato appena spento. Quando il generatore eettua uno spegnimento è necessario attendere il completo spegnimento del motore fumi, quindi eettuare la pulizia del braciere. Solo dopo aver eettuato queste operazioni sarà possibile riaccendere il generatore.

Il generatore si sta rareddando dopo una mancanza di corrente. Concluso il rareddamento si riaccenderà in modo automatico

E’ attivo il soo automatico

allaRMi

Display spieGazione Risoluzione

Accesa: indica la presenza di un allarme L’allarme può essere resettato solo se il motore fumi si è fermato e sono trascorsi 15 minuti dalla visualizzazione dell’allarme, premendo il tasto 1per 3 secondi.

Controllare carico pellet (vedi “Easy setup”), nel caso non si risolvi contattare tecnico abilitato.

Vericare la presenza o meno di pellet all’interno del serbatoio. Regolare l’ausso di pellet (vedi “Easy setup”). Vericare le procedure descritte al capitolo “Accensione”. Vericare termostati a bulbi (vedi capitolo Riarmi)

aspiRatoRe

Guasto

sonDa fuMi

Hot fuMi

ManCata

aCCensione

Indica la presenza di un allarme.

Guasto motore fumi Contattare centro assistenza

Guasto sonda fumi. Contattare centro assistenza

Temperatura fumi elevata

Il serbatoio del pellet è vuoto. Taratura carico pellet inadeguata. Bulbi termostatici scattati.

ManCata fiaMMa

all DepR

ManCata

aCCensione - blaCk

out

allaRMe

CoManDo CoClea

Il serbatoio del pellet è vuoto. Carenza di carico di pellet. Il motoriduttore non carica pellet.

La porta non è chiusa correttamente. Il cassetto cenere non è chiuso correttamente. La camera di combustione è sporca. Il condotto di espulsione dei fumi è ostruito/ sporco

Mancanza di corrente durante la fase di accensione.

Funzionamento anomalo carico pellet. Contattare centro assistenza

Vericare la presenza o meno di pellet all’interno del serbatoio. Regolare l’ausso di pellet(vedi “Easy setup”).

Vericare la chiusura ermetica della porta. Vericare la chiusura ermetica del cassetto cenere. Vericare la pulizia sia del condotto fumi che della camera di combustione.

Portare la stufa in off tramite il tasto 1 e ripetere le procedure descritte al capitolo “Accensione”. Altre operazioni di ripristino dovranno essere effettuate da parte di un tecnico autorizzato.

31ITALIANO

CONDIZIONI DI GARANZIA

1. I prodotti Extraame S.p.A. sono garantiti, nell’ambito della comunità europea, per un periodo di 24 mesi dalla data di acquisto.

L’acquisto deve essere provato da un documento scalmente valido rilasciato dal rivenditore (scontrino scale, fattura o bolla di trasporto) che identichi il prodotto acquistato e la data di acquisto e/o consegna dello stesso.

ATTENZIONE: La presente garanzia convenzionale non sostituisce la garanzia prevista dalle norme europee a tutela dei Consumatori.

La garanzia convenzionale si deve intendere limitata al territorio Italiano ed a quei territori all’interno della Comunità Europea coperti dal servizio di centri di assistenza tecnica autorizzati (vericare sul sito www.lanordica-extraame.com) Deve inoltre intendersi delimitata territorialmente allo stato di residenza e/o domicilio del consumatore che deve essere lo stesso ove ha la sede legale e/o d’aari il venditore del prodotto Extraame S.p.A. Le presenti norme non si applicano nei casi di acquisto del prodotto nell’ambito di attività commerciali, imprenditoriali o professionali. In questi casi la garanzia del prodotto sarà limitata ad un periodo di 12 mesi dalla data di acquisto.

GARANZIA ITALIA

Cosa fare in caso di anomalia nel funzionamento del prodotto: Consultare il libretto di istruzioni per accertarsi che l’anomalia non possa essere risolta con la corretta applicazione delle funzionalità del prodotto stesso. Accertarsi che il difetto rientri nella tipologia di anomalie coperte da garanzia; in caso contrario il costo dell’intervento sarà a completo carico del consumatore. Quando richiedete l’intervento del Servizio Assistenza al Centro di Assistenza Autorizzato indicate sempre:

- natura del difetto - modello del vostro apparecchio - indirizzo completo - numero di telefono

GARANZIA EUROPA

Cosa fare in caso di anomalia nel funzionamento del prodotto: Consultare il libretto di istruzioni per accertarsi che l’anomalia non possa essere risolta con la corretta applicazione delle funzionalità del prodotto stesso. Accertarsi che il difetto rientri nella tipologia di anomalie coperte da garanzia; in caso contrario il costo dell’intervento sarà a completo carico del consumatore. Richiedete l’intervento del Servizio Assistenza o l’indirizzo del centro di assistenza tecnica autorizzato al venditore indicando sempre: natura del difetto, modello del vostro apparecchio, indirizzo completo e numero di telefono

Per il difetto di conformità manifestatosi nei primi 6 mesi di vita del prodotto il consumatore ha diritto alla riparazione del difetto senza alcuna spesa. Dal settimo al ventiquattresimo mese, nel caso in cui sia stato accertato un vizio di conformità, il consumatore dovrà sostenere il costo della chiamata mentre il venditore continuerà a farsi carico del costo della manodopera e di eventuali ricambi funzionali utilizzati.

2. Qualora il difetto riscontrato sia riconducibile a condizioni e/o eventi esterni quali, a puro titolo esemplicativo e non esaustivo, portata

insuciente degli impianti; errata installazione e/o manutenzione operata da personale non in possesso dei requisiti previsti dalle leggi in vigore nel paese di residenza del consumatore; negligenza; incapacità d’uso e cattiva manutenzione da parte del consumatore, rispetto a quanto riportato e raccomandato nel libretto di istruzioni del prodotto, che costituisce parte integrante del contratto di vendita, decade la presente garanzia. Non sono altresì compresi nella presente garanzia i danni subiti dal prodotto in assenza di cause provate imputabili a vizi di fabbricazione. Allo stesso modo sono esclusi dalla presente garanzia i vizi riconducibili al mancato corretto funzionamento della canna fumaria, ai sensi della legislazione in vigore nel paese al momento dell’acquisto, così come tutti i difetti del prodotto dovuti ad incuria, rottura accidentale, manomissione e/o danneggiamento nel trasporto (gra, ammaccature etc.), interventi eseguiti da personale non autorizzato ed ulteriori danni causati da erronei interventi del consumatore nel tentativo di porre rimedio all’iniziale guasto. Sono esclusi da garanzia i seguenti materiali di consumo: le guarnizioni, i vetri ceramici o temperati, i rivestimenti e griglie in ghisa, materiali refrattari ( es. Nordiker o altro), i particolari verniciati, cromati o dorati, gli elementi in maiolica, le maniglie, il braciere ed i relativi componenti. Nei prodotti Idro lo scambiatore di calore è escluso dalla garanzia nel caso in cui non venga realizzato un adeguato circuito anticondensa che garantisca una temperatura di ritorno dell’apparecchio di almeno 55 gradi. In generale sono esclusi da garanzia tutti i componenti esterni al prodotto sui quali il consumatore può intervenire direttamente durante l’uso e/o manutenzione o che possono essere soggetti ad usura, e/o la formazione di ruggine, macchie su acciaio dovute all’utilizzo di detergenti aggressivi. In caso di segnalazione di difetti non riscontrati poi in fase di verica da parte di un tecnico autorizzato, l’intervento sarà a completo carico del consumatore.

3. Qualora il ripristino alla conformità non fosse possibile attraverso la riparazione del prodotto/componente, si provvederà alla sostituzione,

lasciando immutati la scadenza ed i termini di garanzia acquisiti al momento dell’acquisto del prodotto/componente da sostituire.

4. Extraame S.p.A. declina ogni responsabilità per eventuali danni che possono, direttamente o indirettamente, derivare a persone, animali

e cose, in conseguenza alla mancata osservanza di tutte le prescrizioni indicate nell’apposito libretto istruzioni e concernenti le avvertenze in tema di installazione, uso e manutenzione del prodotto, scaricabile anche dal sito internet.

5. Sono esclusi dalla garanzia gli interventi per la taratura e/o regolazione del prodotto in relazione al tipo di combustibile o altro.

6. Qualora il Prodotto venisse riparato presso uno dei Centri Assistenza Tecnica Autorizzati indicati dalla Extraame S.p.A. e nel caso di

sostituzione del prodotto, il trasporto sarà gratuito. Nei casi in cui il tecnico fosse in grado di riparare il prodotto presso il domicilio dell’utente, è lo stesso si riutasse, il trasporto in laboratorio e la riconsegna saranno invece a suo carico.

ITALIANO

7. Trascorso il periodo di 24 mesi di garanzia ogni intervento di riparazione sarà a completo carico del consumatore.

8. In caso di controversie il foro giudiziario esclusivamente competente è il foro della sede legale di Extraame S.p.A. - (Vicenza-Italia)

ULTERIORI AvvERTENZE

 Utilizzare esclusivamente il combustibile raccomandato dal produttore. Il prodotto non deve essere utilizzato come inceneritore.  Non utilizzare il prodotto come scala o struttura di appoggio.  Non mettere ad asciugare biancheria sul prodotto. Eventuali stendibiancheria o simili devono essere tenuti ad apposita distanza dal

prodotto. Pericolo di incendio e danneggiamento del rivestimento.

 Ogni responsabilità per un uso improprio del prodotto è totalmente a carico dell’utente e solleva il produttore da ogni responsabilità

civile e penale.

 Qualsiasi tipo di manomissione o di sostituzione non autorizzata di particolari non originali del prodotto può essere pericoloso per

l’incolumità dell’operatore e sollevano la ditta da ogni responsabilità civile e penale.

 Gran parte delle superci del prodotto sono molto calde (porta, maniglia, vetro, tubi uscita fumi, ecc.). Occorre quindi evitare di entrare

in contatto con queste parti senza adeguati indumenti di protezione o appositi mezzi, come ad esempio guanti a protezione termica

 E’ vietato far funzionare il prodotto con la porta aperta o con il vetro rotto.  Il prodotto deve essere connesso elettricamente ad un impianto munito di un ecace sistema di messa a terra.  Spegnere il prodotto in caso di guasto o cattivo funzionamento.  L’accumulo di pellet incombusto nel bruciatore dopo ogni “mancata accensione” deve essere rimosso prima di procedere con una nuova

accensione. Controllare che il bruciatore sia pulito e ben posizionato prima di riaccendere.

 Non lavare il prodotto con acqua. L’acqua potrebbe penetrare all’interno dell’unità e guastare gli isolamenti elettrici, provocando scosse

elettriche.

 Le installazioni non rispondenti alle norme vigenti fanno decadere la garanzia del prodotto, così come l’uso improprio e la mancata

manutenzione come prevista dal costruttore.

ITALIANO

Smaltimento

InformazIonI per la gestIone dI rIfIutI dI apparecchIature elettrIche ed elettronIche contenentI pIle e accumulatorI

Questo simbolo che appare sul prodotto, sulle pile, sugli accumulatori oppure sulla loro confezione o sulla loro documentazione, indica che il prodotto e le pile o gli accumulatori inclusi al termine del ciclo di vita utile non devono essere raccolti, recuperati o smaltiti assieme ai riuti domestici.

Una gestione impropria dei riuti di apparecchiature elettriche ed elettroniche, di pile o accumulatori può causare il rilascio di sostanze pericolose contenute nei prodotti. Allo scopo di evitare eventuali danni all’ambiente o alla salute, si invita l’utilizzatore a separare questa apparecchiatura, e/o le pile o accumulatori inclusi, da altri tipi di riuti e di consegnarla al centro comunale di raccolta. È possibile richiedere al distributore il ritiro del riuto di apparecchiatura elettrica ed elettronica alle condizioni e secondo le modalità previste dal D.Lgs. 49/2014. La raccolta separata e il corretto trattamento delle apparecchiature elettriche ed elettroniche, delle pile e degli accumulatori favoriscono la conservazione delle risorse naturali, il rispetto dell'ambiente e assicurano la tutela della salute. Per ulteriori informazioni sui centri di raccolta dei riuti di apparecchiature elettriche ed elettroniche, di pile e accumulatori è necessario rivolgersi alle Autorità pubbliche competenti al rilascio delle autorizzazioni.

34 ITALIANO

ITALIANO 35

Extraame S.p.A. Via Dell’Artigianato, 12 36030 - MONTECCHIO PRECALCINO (VI) - ITALY

 +39.0445.865911 -  +39.0445.865912 -  info@extraame.it -  www.lanordica-extraame.com

MADE IN ITALY

design & production

PER CONOSCERE IL CENTRO ASSISTENZA PIU’ VICINO

CONTATTARE IL PROPRIO RIVENDITORE O CONSULTARE

IL SITO WWW.LANORDICA-EXTRAFLAME.COM

Il fabbricante si riserva di variare le caratteristiche e i dati riportate nel presente fascicolo in qualunque

momento e senza preavviso, al ne di migliorare i propri prodotti.

Questo manuale, pertanto, non può essere considerato come un contratto nei confronti di terzi.

10/09/2018

004277423-002 MAN.UT. MOIRA SP

NORDICA EXTRAFLAME MOIRA SP MANUALE UTENTE

Specifications and Main Features

Frequently Asked Questions

User Manual
