DAB/DAB+ integrering til Mercedes Benz

NTG 2.5/NTG 3/NTG 3.5/NTG 4/NTG4.5

ND700/ND701

Innstallasjonsmanual

(09.12.2019)

2

Merknader

ADVARSEL: DENNE ENHETEN MÅ IKKE MONTERES SLIK AT DEN BLIR UTSATT FOR FUKT ELLER

REGN, DA DETTE VIL KUNNE MEDFØRE KORTSLUTNING.

Vennligst les gjennom manualen og oppbevar den til senere bruk.

• Påse at enheten monteres på ett trygt sted hvor den ikke blir utsatt for fukt, vann eller lignende.

• Unngå å montere den på steder det kan oppstå høyere temperaturer.

• Betjen enheten med omtanke under ferdsel slik at den ikke tar oppmerksomheten bort fra trafikken. Om man får

problemer med å betjene enheten, vennligst stopp kjøretøyet og foreta så de nødvendige justeringene før du kjører

videre.

Viktig!

Om sikkerhet

• Om du er usikker på montering av denne løsningen, vennligst kontakt en autorisert forhandler om hjelp til montering.

• Vennligst ikke utfør reparasjoner av enheten på egenhånd. Service på denne enhet utført av personer uten nødvendig

erfaring kan være farlig.

• Om enheten skulle slutte å fungere, ta kontakt med en autorisert forhandler for nærmere hjelp.

• Om uvedkommende materialer skulle komme inn i DAB-enheten, koble fra strømmen øyeblikkelig og ta kontakt med en

autorisert forhandler for nærmere hjelp.

• Det er viktig å merke seg at de fleste ettermonterte DAB adaptere er software-baserte og kan av den grunn på et eller

annet tidspunkt trenge en oppdatering. Monter derfor alltid DAB adaptere på ett lett tilgjengelig sted i bilen i fall man skulle

trenge enkel tilgang til enheten.

DAB-antenne (medfølger ikke)

Om man ønsker godt mottak og en mest mulig diskret antenneløsning, så kan man
ettermontere en original Mercedes DAB-antenne da norDAB enheten er laget spesielt for
å støtte denne. Alternativt kan man benytte en god vindusantenne som fks. Funke
ADSC700-FAKRA eller Connects SAD5FAKRA.

NB! Enheten leverer 12v (til antenneforsterker) på midtlederen av antennepluggen. (På
samme måte som en original Mercedes DAB-tuner) Om man benytter en annen
antenneløsning enn de nevnt ovenfor så er det viktig å sjekke at antennen som benyttes
støtter dette.

3

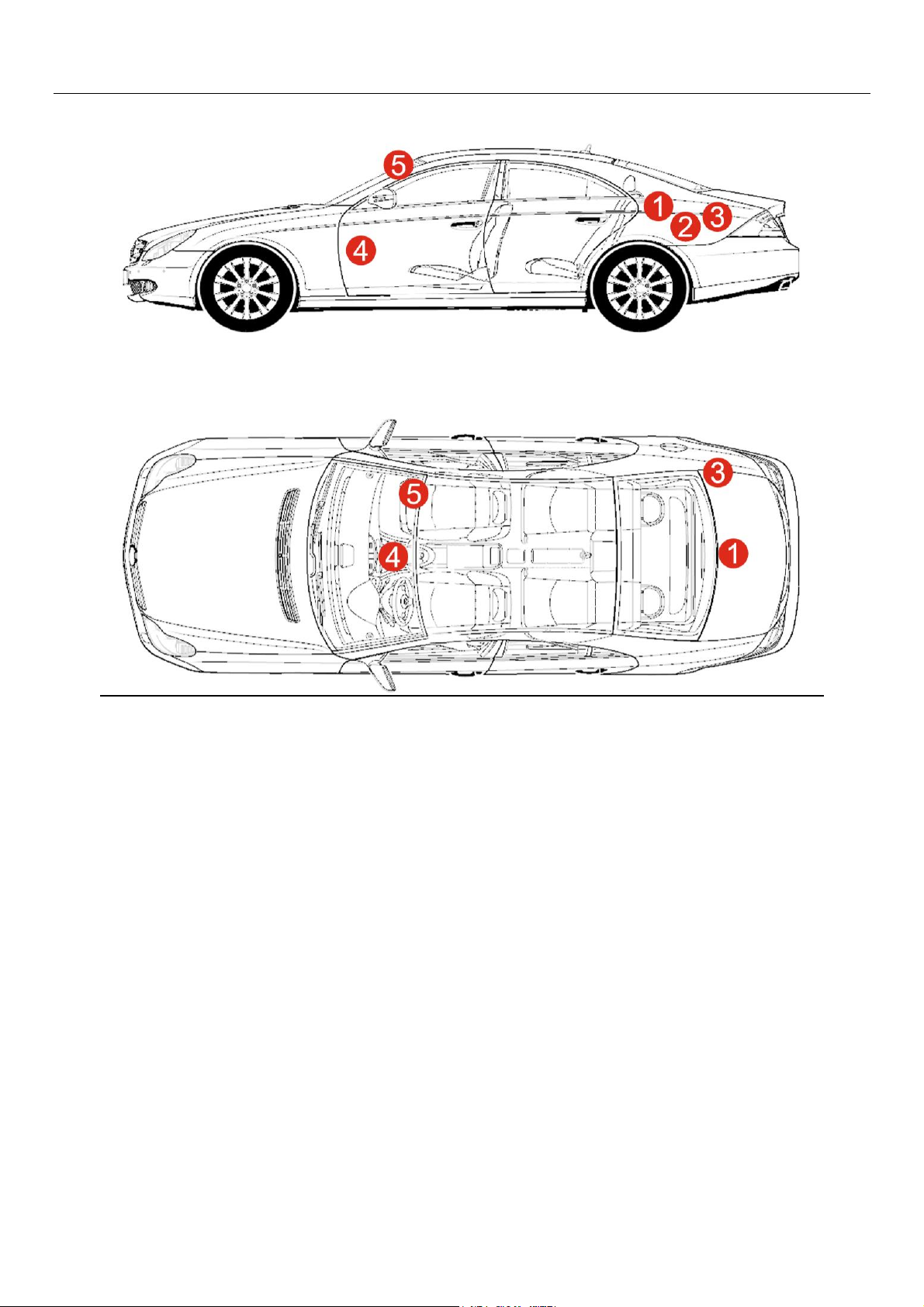

Tilkoblingspunkter

1. C-klasse, E-klasse (A207/C207), GLK, SL, SLK og SLC.

2. CL, CLS, E-klasse (S211/W211/S212/W212/V212), G-klasse, R-klasse, S-klasse.

3. A-klasse, B-klasse, CLA og GLA.

4. GL, GLS, ML og GLE

5. Anbefalt plassering om vindusantenne skal benyttes.

4

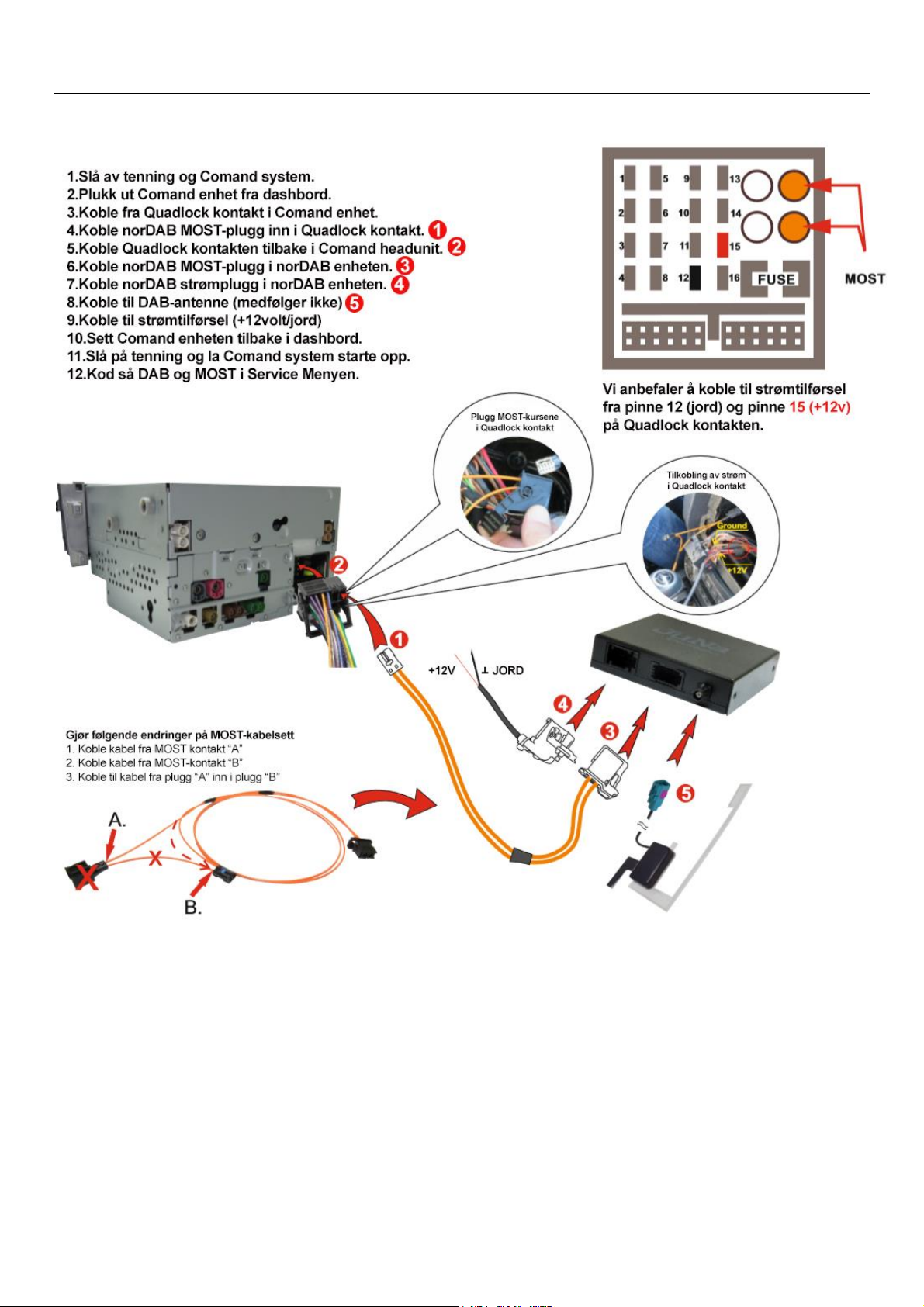

Installasjon (Biler hvor MOST er i bruk)

5

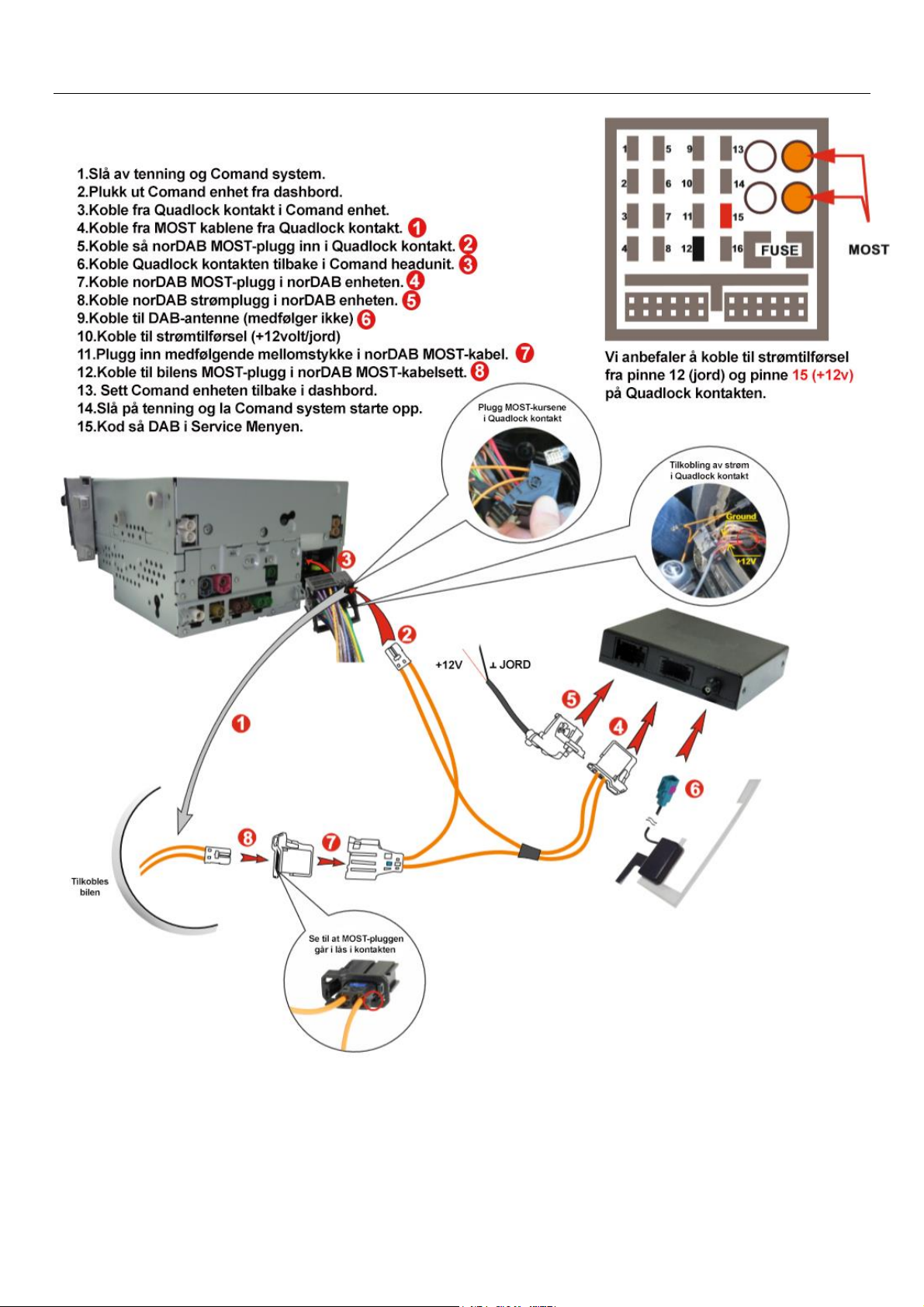

Installasjon (Biler hvor MOST ikke er i bruk)

Merk!

Etter montering må DAB (og evt. MOST) aktiveres/kodes i bilens system. På modeller
med Comand NTG 4/NTG 4,5 system så kan dette enkelt gjøres i spillerens service
Meny, mens på Audio 20/Audio 50 systemer og eldre NTG system, så må denne
kodingen utføres av merkeverksted.

6

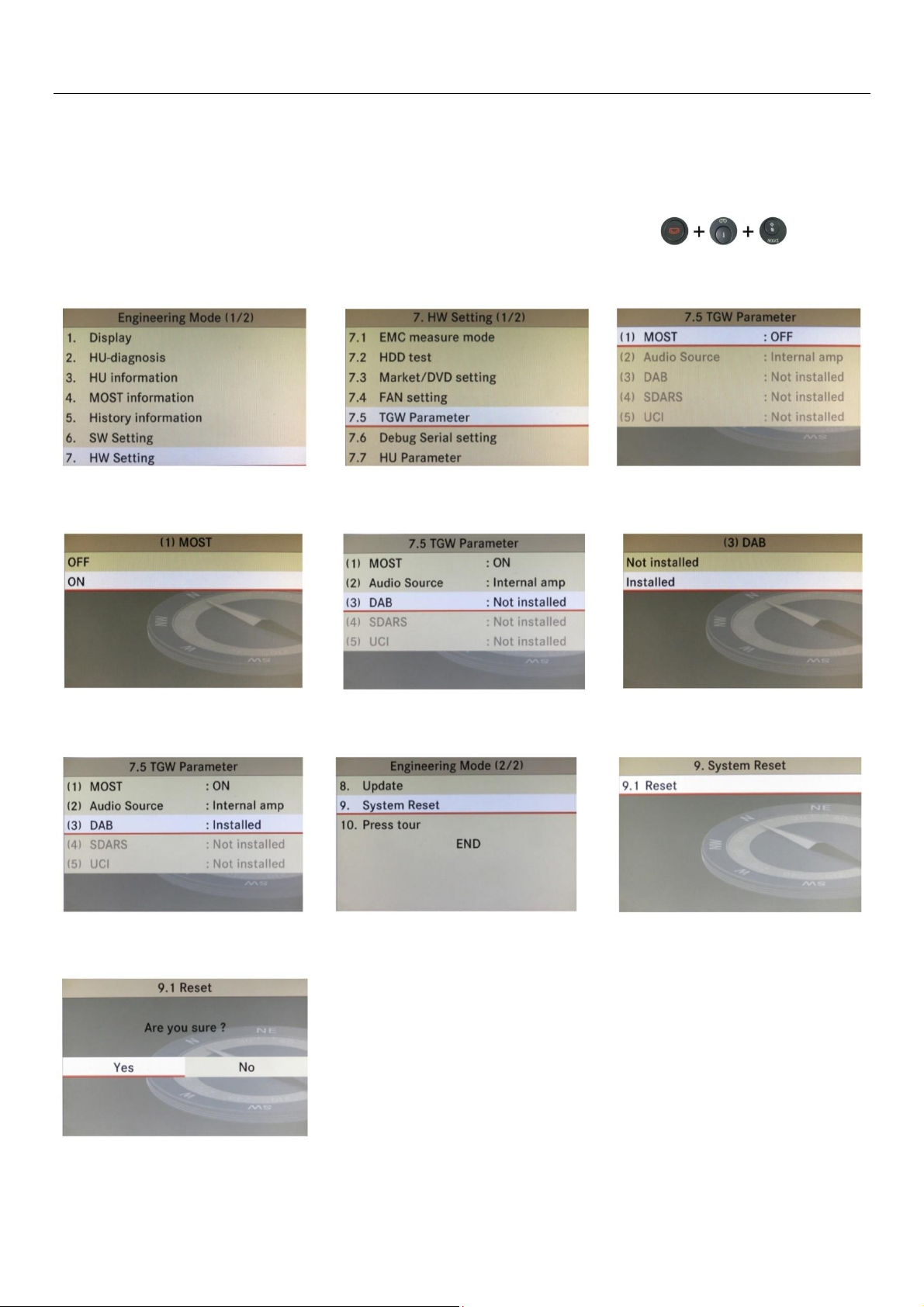

Aktivering av DAB/MOST i Comand system

For at systemet skal fungere så må DAB (og MOST om dette ikke er aktivert fra før)
aktiveres. På Comand enheter så kan dette uføres i infotainmentsystemets egen Service
Meny. På Audio 20 og Audio 50 Audio 20/Audio 50 systemer så må denne kodingen
utføres av merkeforhandler eller annet verksted som kan kode Mercedes.

På Comand modeller så kan Service Meny nås ved å holde inne
knappene i 5 sekunder.

1.Velg «HW Setting» 2.Velg «TGW Parameter» 3.Sett MOST og DAB parametere.

4.Sett MOST til ON. 5.Velg så «DAB» 6.Sett DAB til «installed»

7.Status skal da være slik som dette. 8.Gjør så ett system reset. 9.Velg «Reset»

10.Velg så “Yes” for å bekrefte reset.
