DAB/DAB+ integrering til Audi RNS-E
ND416
Manual
(24.08.2018)
Page 2
2
Merknader
ADVARSEL: DENNE ENHETEN MÅ IKKE MONTERES SLIK AT DEN BLIR UTSATT FOR FUKT ELLER
REGN, DA DETTE VIL KUNNE MEDFØRE KORTSLUTNING.
Vennligst les gjennom manualen og oppbevar den til senere bruk.
• Påse at enheten monteres på ett trygt sted hvor den ikke blir utsatt for fukt, vann eller lignende.
• Unngå å montere den på steder hvor det kan oppstå høyere temperaturer.
• Betjen enheten med omtanke under ferdsel slik at den ikke tar oppmerksomheten bort fra trafikken. Om man får
problemer med å betjene enheten, vennligst stopp kjøretøyet og foreta så de nødvendige justeringene før du kjører
videre.
Viktig!
Om sikkerhet
⚫ Om du er usikker på montering av denne løsningen, vennligst kontakt en autorisert forhandler om hjelp til montering.
⚫ Vennligst ikke utfør reparasjoner av enheten på egenhånd. Service på denne enhet utført av personer uten nødvendig erfaring
kan være farlig.
⚫ Om enheten skulle slutte å fungere, ta kontakt med en autorisert forhandler for nærmere hjelp.
⚫ Om uvedkommende materialer skulle komme inn i DAB-enheten, koble fra strømmen øyeblikkelig og ta kontakt med en
autorisert forhandler for nærmere hjelp.
⚫ Det er viktig å merke seg at de fleste ettermonterte DAB adaptere er software-baserte og kan av den grunn på et eller annet
tidspunkt trenge en oppdatering. Monter derfor alltid DAB adaptere på ett lett tilgjengelig sted i bilen i fall man skulle trenge
enkel tilgang til enheten.
Page 3
3
1. Beskrivelse

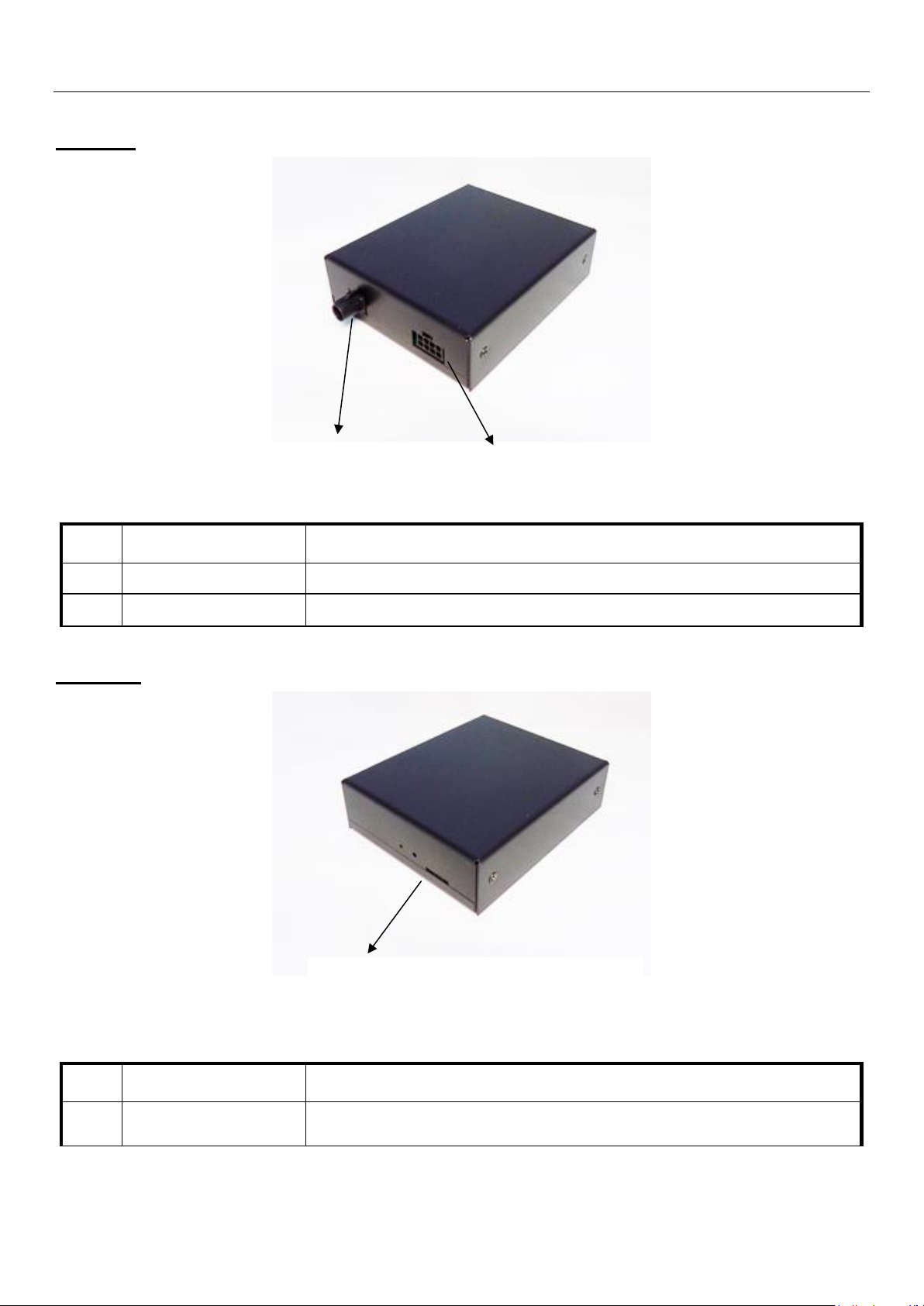

Forside
No.
Beskrivelse
Funksjon
(a)
DAB ant. inngang
Kobles til egnet DAB-antenne
(b)
Systemplugg
Kobles til medfølgende kabelsett
Bakside
No.
Beksrivelse
Funksjon
(c)
Oppgraderings port
Mikro SD kortslot for software oppdateringer
(utføres av forhandler)
(b) Systemplugg
(a) DAB Antenne inngang
(c) Micro SD kortslot (For softwareoppdateringer)
Page 4
4
Kabelsett
No.
Beskrivelse
Funksjon
(d)
Quadlock
han-plugg
Plugges inn i bilens radio-plugg.
(e)
norDAB
systemplugg
Plugges inn i norDAB enheten.
(f)
Quadlock
hun-plugg
Plugges inn i RNS-E headunit.
(g)
Audio kontakt
Plugges til tilleggsutstyrsplugg på RNS-E headunit.
2. Installering

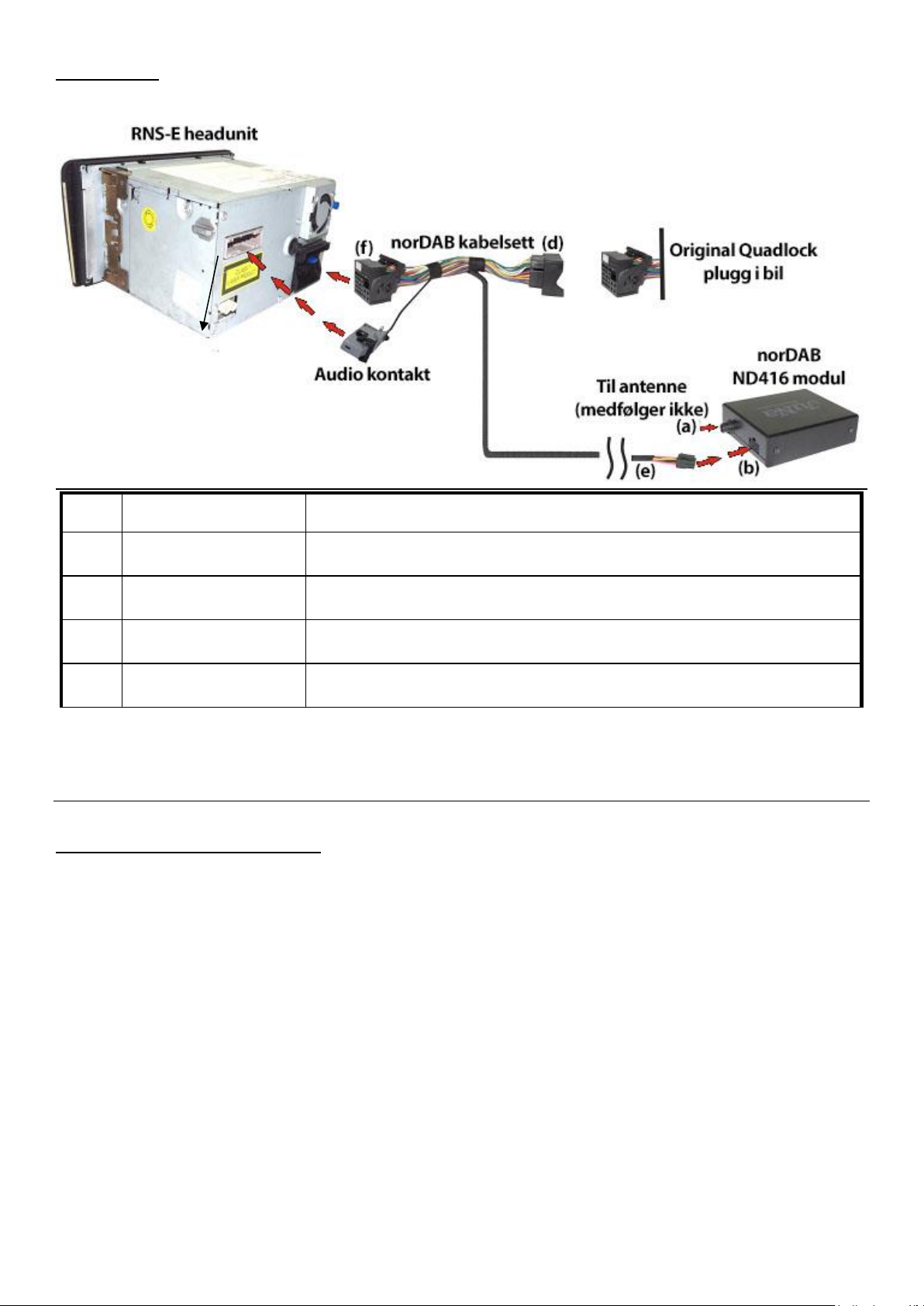

Montering av norDAB enhet
• Plukk ut bilens radio og koble samtidig i fra hovedpluggen (Quadlock).
• Koble den ene enden (f) av Plug & Play T-kabelsettet inn radioen.
• Koble den andre enden (d) sammen med kontakten som sto koblet i radioen tidligere.
• Koble Audio kontakt (g) i RNS-E spillerens tilleggsutstyrsplugg.
• Koble systempluggen (e) til norDAB enheten.
Merk!
På bilmodeller uten MEDIA-IN (AMI) så må denne funksjonen aktiveres for at norDAB
systemet skal fungere. Om man ønsker å beholde ett eventuelt originalt AMI system så
kan man benytte tilleggsmodul NDSWITCH1.
Page 5
5

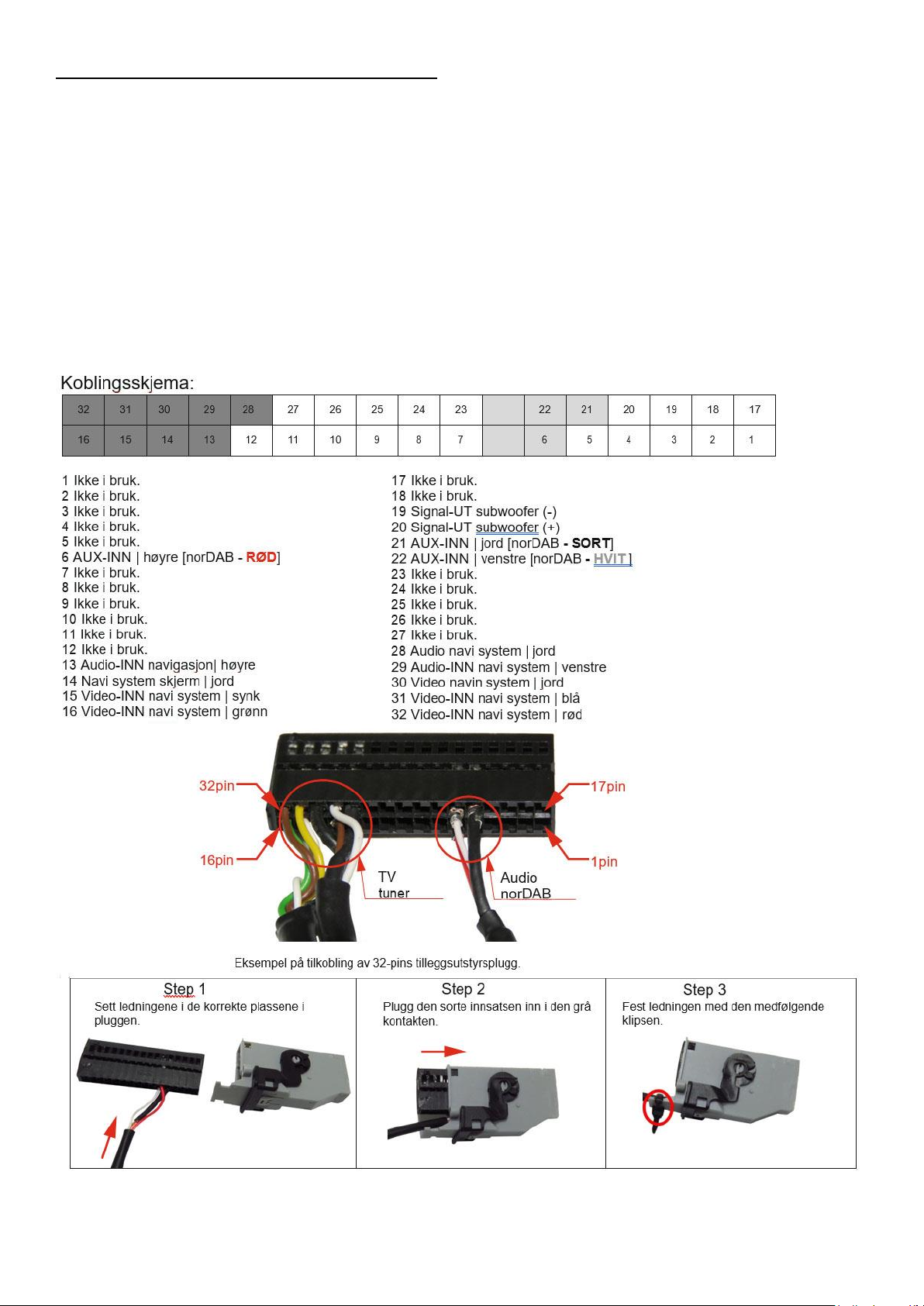

Montering – 32-pin tilleggsutstyrsplugg
RNS-E headuniten kan være utstyrt med fks. TV-tuner, ryggekamera eller aux-inngang.
Dette utstyret benytter 32-pins tilleggsutstyrsplugg. Om den aktuelle RNS-E enheten
har slikt utstyr må man demontere tilleggsutstyrspluggen og sette inn audio-kursene fra
norDAB kabelsettet. Om tilleggsutstyrspluggen ikke er i bruk kobler man audio-kursene
inn i den medfølgende tilleggsutstyrspluggen.
Merk!
Om RNS-E enheten er utstyr med aux-inngang så må denne kobles fra og norDAB
audio-kursene kobles til i dennes sted.
Page 6
6
DAB-antenne (medfølger ikke)
Om man ønsker godt mottak og en mest mulig diskret antenneløsning, så kan man
ettermontere en original Audi DAB-antenne da norDAB enheten er laget spesielt for å støtte
denne. Alternativt kan man benytte en god vindusantenne som fks. Funke ADSC700-FAKRA
eller Connects2 SAD5FAKRA.
NB! Enheten leverer 12v (til antenneforsterker) på midtlederen av antennepluggen. (På samme
måte som en original Audi DAB-tuner) Om man benytter en annen antenneløsning enn de nevnt
ovenfor så er det viktig å sjekke at antennen som benyttes støtter det.
Betjening

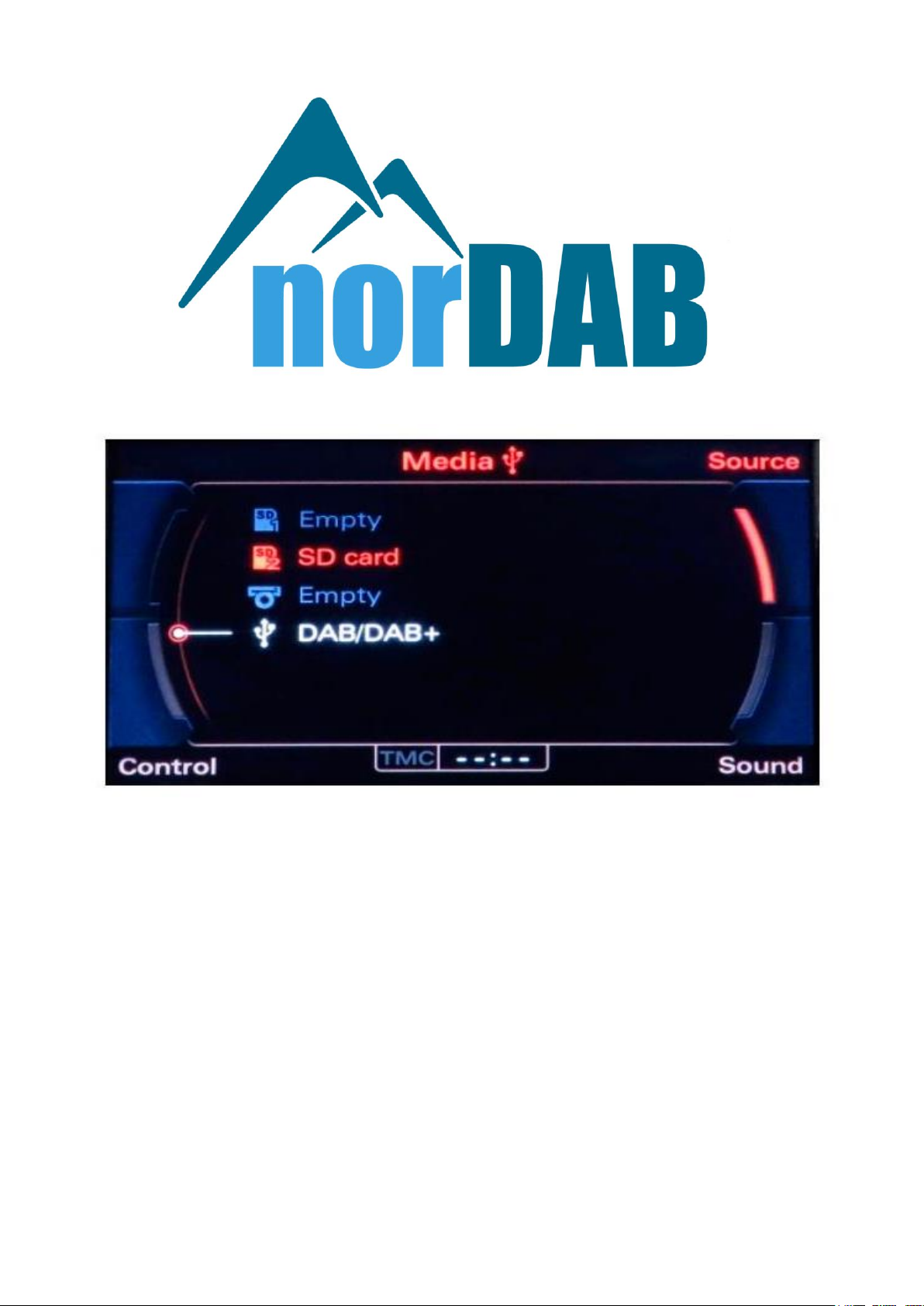

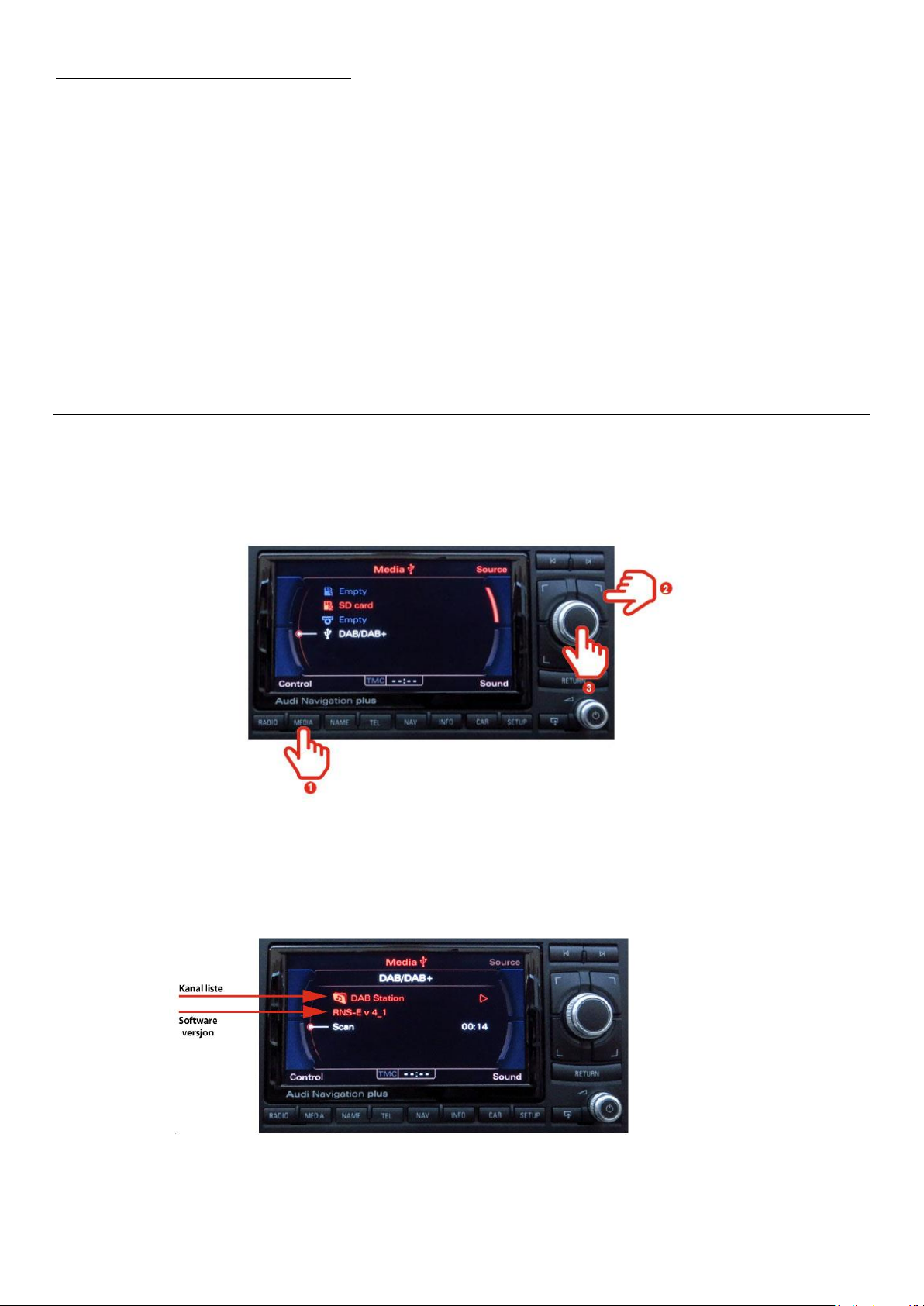

• For å lytte til DAB radio velger man «MEDIA» (1) og deretter «SOURCE» (2). Velg deretter
DAB/DAB+ i listen ved hjelp av kontrollhjulet (3).
• Ved førstegangs bruk må man gjøre ett kanalsøk. Velg «SCAN» og systemet vil da kjøre ett
komplett søk etter tilgjengelige DAB-stasjoner, og etter endt søk vil man i «DAB stations»
mappen finne alle tilgjengelige kanaler vist i en alfabetisk kanalliste.
Page 7
7

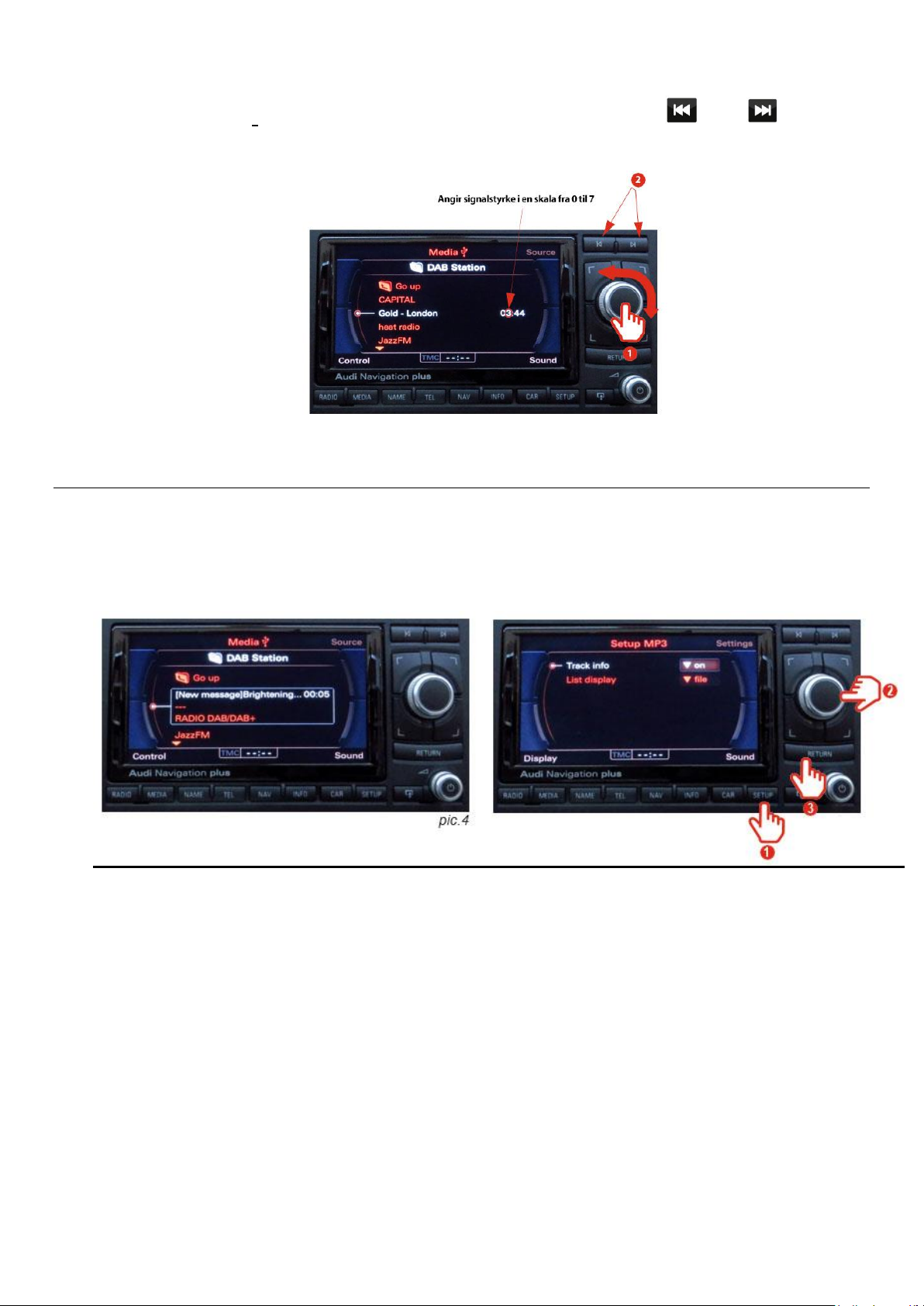

• I listevisningen kan man manøvrere og velge ønsket radiostasjon ved hjelp av
kontroll-hjulet (1). Man kan alternativ skifte kanaler ved å benytte eller knappene
(2) på headuniten eller ved hjelp av multifunksjonsrattet.
DLS-tekst
• norDAB systemet kan også vise DLS-teksten som sendes av den enkelte radiokanal, men
denne funksjonen må aktiveres i spilleren.
• Ved å velge «Setup» knappen (1) på betjeningspanelet så vil man få tilgang til
headunitens innstillingsmeny, som gir mulighet til å endre «Track Info» og «Track
Display» ved hjelp av kontrollhjul (2) og «Return» knapp (3).
• «Track Info» settes til «ON» om man ønsker å vise DLS-tekst («Spilles nå», «neste sang»
etc.) automatisk i listevisning. DLS-info vil vises som ett midlertidig «pop-up» vindu som
legger seg ovenpå listen av DAB-stasjoner. Denne vil midlertidig forsvinne når man for
eksempel ønsker å bla i kanallisten og vil komme tilbake straks man har valgt en ny kanal.
• Track Display: Listevisningen vil fungere mest optimalt om denne innstillingen står innstilt
til «file»
Page 8
8
Spesifikasjoner
Spesifikasjoner
DAB
Premium integrert DAB-modul
Antenne inngang
Antenne
Passiv og aktiv antenne støttes (Fakra)
Frekvensområde
Band III (174-240 MHz)
Strøm
Strømstyrke
12 V (+10,5 - 14,8V)
Strømtrekk
1.8 W
Vekt og dimensjoner
Dimensjoner
90mm x 35mm x 65mm
Vekt
95g
