DAB/DAB+ integrering til
Audi Concert III / Symphony III
ND414
Manual
(02.12.2017)
Page 2
2
ADVARSEL: DENNE ENHETEN MÅ IKKE MONTERES SLIK AT DEN BLIR UTSATT FOR FUKT ELLER
REGN, DA DETTE VIL KUNNE MEDFØRE KORTSLUTNING.
Merknader
Vennligst les gjennom manualen og oppbevar den til senere bruk.
Påse at enheten monteres på ett trygt sted hvor den ikke blir utsatt for fukt, vann eller lignende.
Unngå å montere den på steder hvor det kan oppstå høyere temperaturer.
Betjen enheten med omtanke under ferdsel slik at den ikke tar oppmerksomheten bort fra trafikken. Om man får
problemer med å betjene enheten, vennligst stopp kjøretøyet og foreta så de nødvendige justeringene før du kjører
videre.
Viktig!
Om sikkerhet
Om du er usikker på montering av denne løsningen, vennligst kontakt en autorisert forhandler om hjelp til montering.
Vennligst ikke utfør reparasjoner av enheten på egenhånd. Service på denne enhet utført av personer uten nødvendig erfaring
kan være farlig.
Om enheten skulle slutte å fungere, ta kontakt med en autorisert forhandler for nærmere hjelp.
Om uvedkommende materialer skulle komme inn i DAB-enheten, koble fra strømmen øyeblikkelig og ta kontakt med en
autorisert forhandler for nærmere hjelp.
Det er viktig å merke seg at de fleste ettermonterte DAB adaptere er software-baserte og kan av den grunn på et eller annet
tidspunkt trenge en oppdatering. Monter derfor alltid DAB adaptere på ett lett tilgjengelig sted i bilen i fall man skulle trenge
enkel tilgang til enheten.
Page 3
3

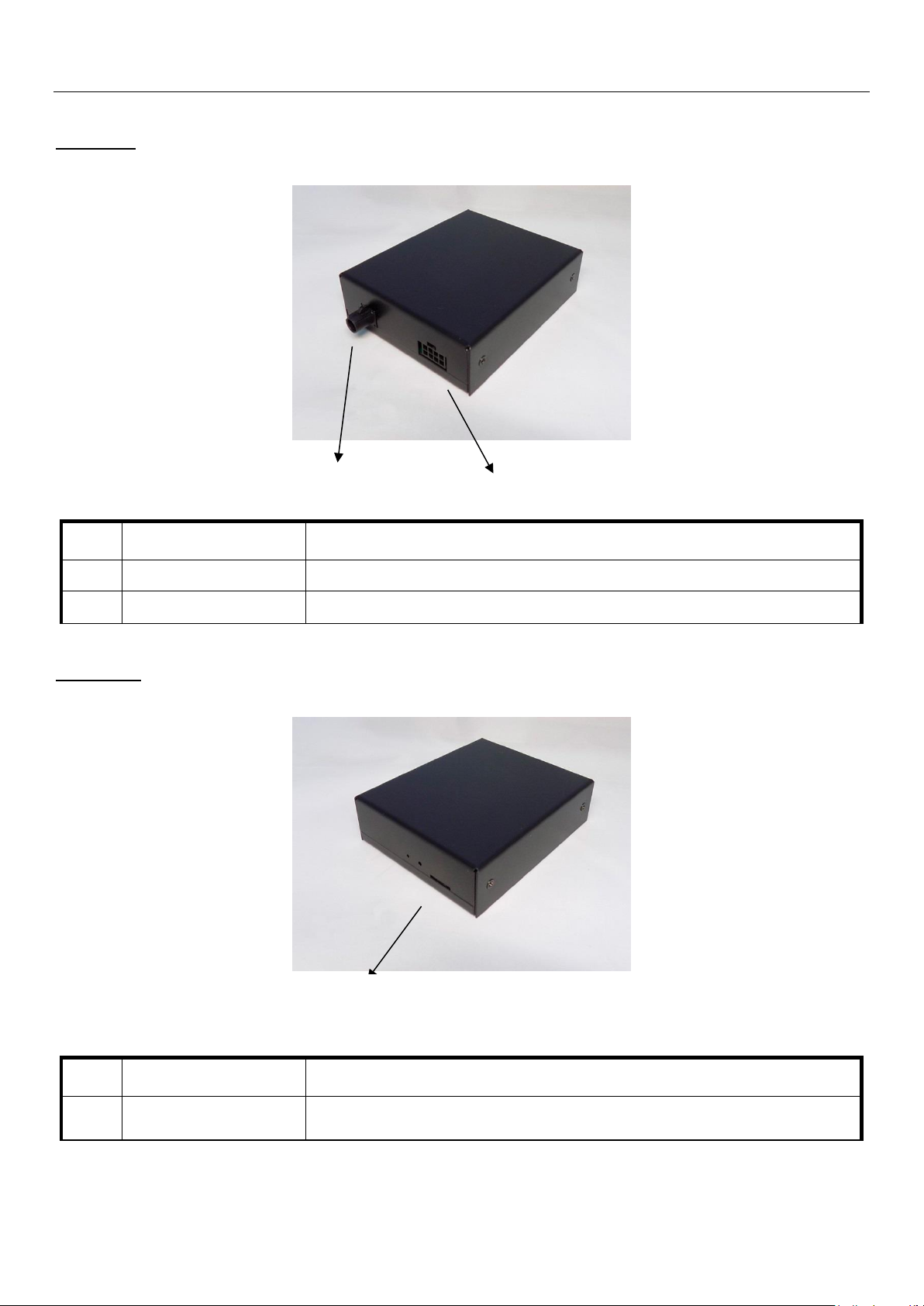

1. Beskrivelse
No.
Beskrivelse
Funksjon
(a)
DAB ant. inngang
Kobles til egnet DAB-antenne
(b)
Systemplugg
Kobles til medfølgende Plug & Play kabelsett
No.
Beksrivelse
Funksjon
(c)
Oppgraderings port
Mikro SD kortslot for software oppdateringer
(utføres av forhandler)
(b) Systemplugg
(a) DAB Antenne inngang
(c) Micro SD kortslot (For softwareoppdateringer)
Forside
Bakside
Page 4
4

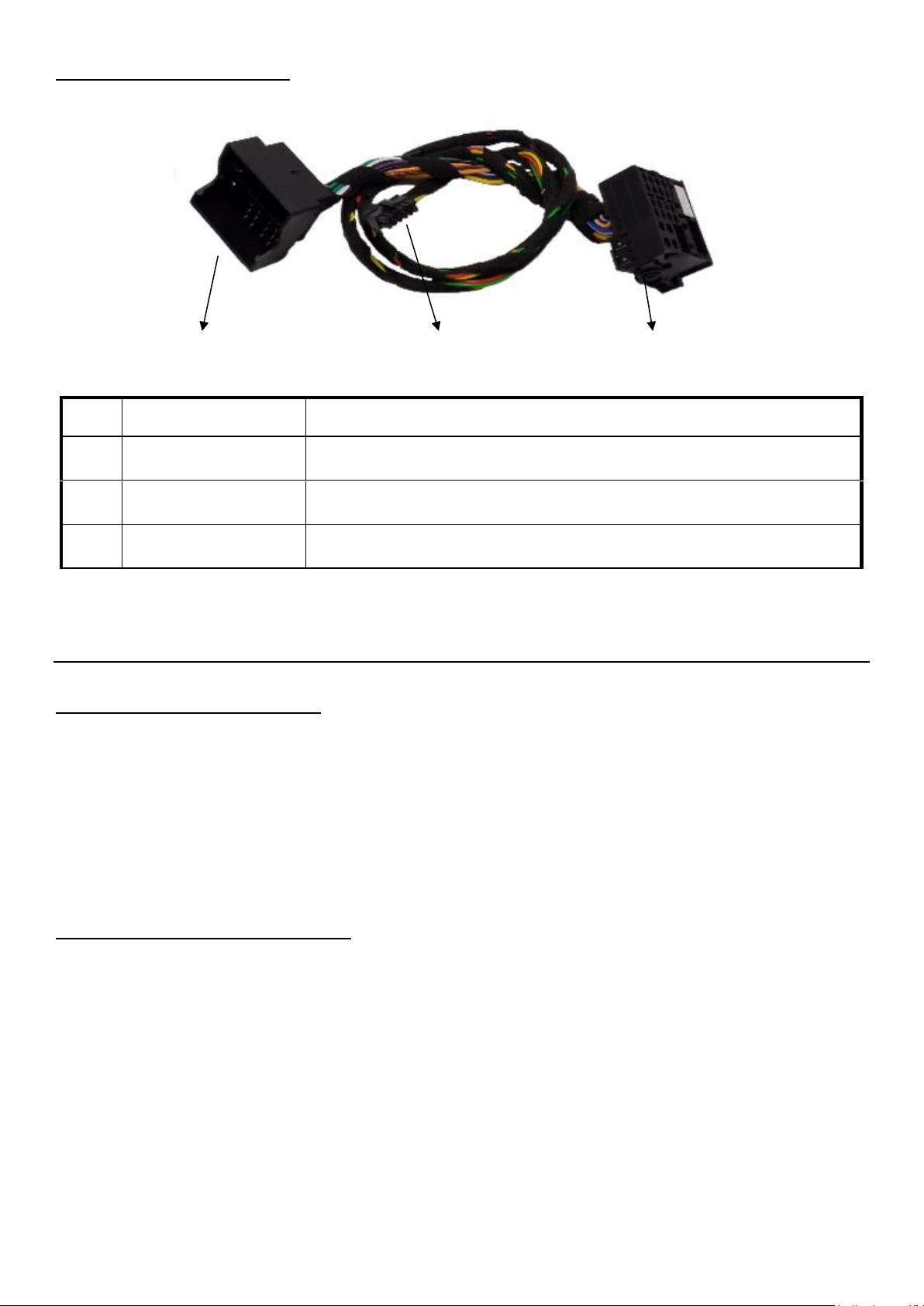

Plug & Play Kabelsett
No.
Beskrivelse
Funksjon
(d)
Quadlock
han-plugg
Plugges inn i bilens radio-plugg.
(e)
norDAB
systemplugg
Plugges inn i norDAB enheten
(f)
Quadlock
hun-plugg
Plugges inn i RCD/RNS-radioen.
(d) Quadlock Han-plugg
(f) Quadlock Hun-plugg
(e) norDAB systemplugg
2. Installering
Montering av norDAB enhet
Plukk ut bilens radio og koble samtidig i fra hovedpluggen (Quadlock).
Koble den ene enden (f) av Plug & Play T-kabelsettet inn radioen.
Koble den andre enden (d) sammen med kontakten som sto koblet i radioen tidligere.
Koble systempluggen (e) til norDAB enheten.
DAB-antenne (medfølger ikke)
Om man ønsker godt mottak og en mest mulig diskret antenneløsning, så kan man
ettermontere en original Audi DAB-antenne da norDAB enheten er laget spesielt for å støtte
denne. Alternativt kan man benytte en god vindusantenne som fks. Funke ADSC700-FAKRA
eller ADSC710FAKRA.
NB! Enheten leverer 12v (til antenneforsterker) på midtlederen av antennepluggen. (På samme
måte som en original Audi DAB-tuner) Om man benytter en annen antenneløsning enn de nevnt
ovenfor så er det viktig å sjekke at antennen som benyttes støtter det.
Page 5
5
Betjening

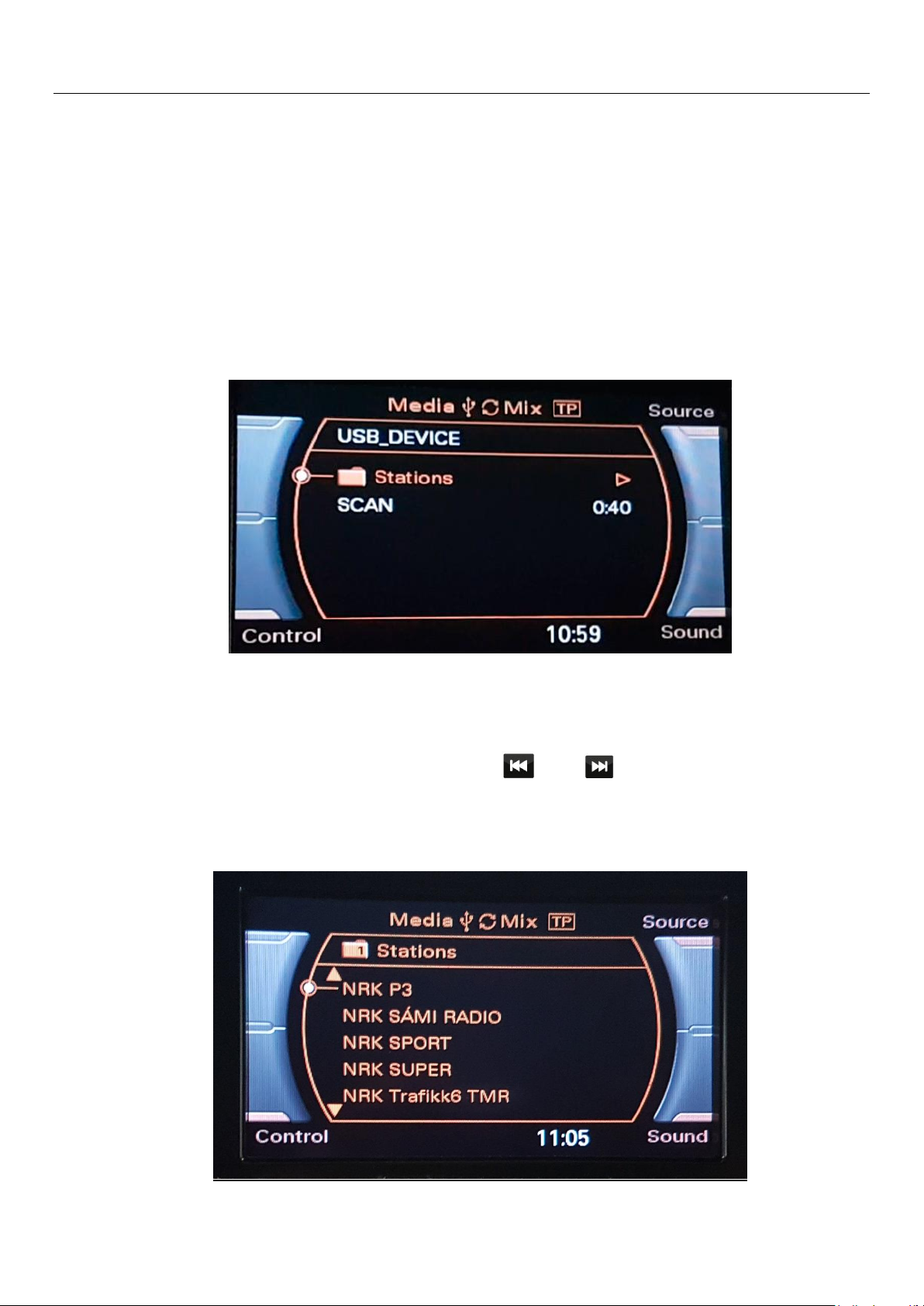

For å lytte til DAB radio velger man «MEDIA» som kilde. På modeller utstyrt med flere
alternative kilder under MEDIA vil det komme opp en mappe med «Stations» samt en fil
merket «SCAN»
Ved førstegangs bruk må man gjøre ett kanalsøk. Velg «SCAN» og systemet vil da kjøre ett
komplett søk etter tilgjengelige DAB-stasjoner, og etter endt søk vil alle tilgjengelige
kanaler bli vist i en alfabetisk kanalliste.
I listevisningen kan man manøvrere og velge ønsket radiostasjon med kontroll-hjulet.
Man kan alternativ skifte kanaler ved å benytte eller knappene ved kontroll-hjulet
på headuniten eller ved hjelp av multifunksjonsrattet.
Page 6
6
Innstillinger
Ved å velge «Control» så vil man få tilgang til Concert systemets innstillingsmeny. Her
skal man ikke aktivere noen av funksjonene da disse er tiltenkt andre typer MEDIA-enheter
og disse har derfor ingen ønsket funksjonalitet for norDAB enheten.

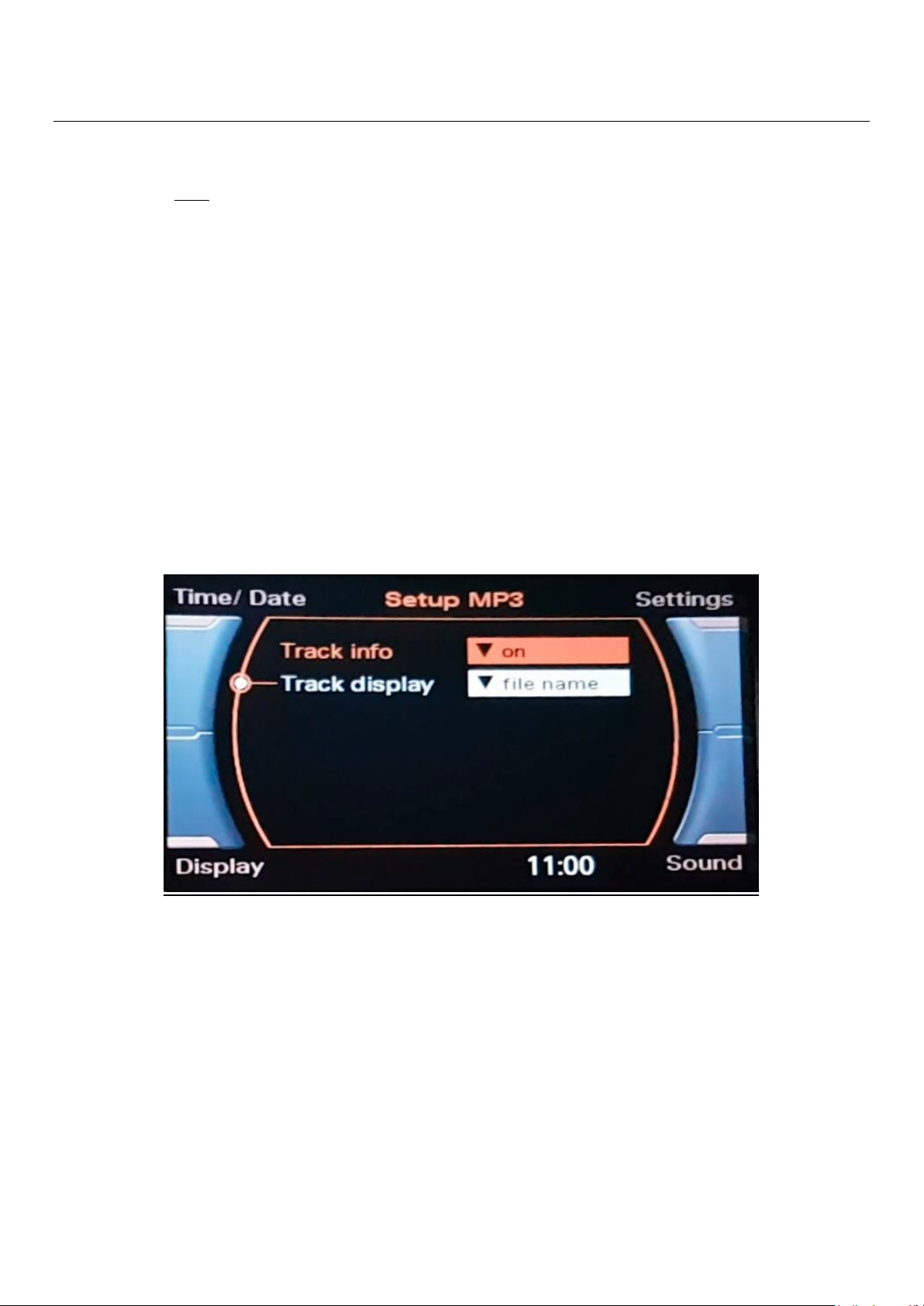

Ved å benytte «Setup» knappen på betjeningspanelet så vil man få opp «Track Info» og
«Track Display»
«Track Info» settes til «ON» om du ønsker å få opp DLS-tekst («Spilles nå», «neste sang»
etc.) automatisk i listevisning. DLS-info vil vises som ett midlertidig «pop-up» vindu som
legger seg ovenpå listen av DAB-stasjoner. Denne vil midlertidig forsvinne når man for
eksempel ønsker å bla i kanallisten og vil komme tilbake straks man har valgt en ny kanal.
Track Display: Listevisningen vil fungere mest optimalt om denne innstillingen står på
«file name»
Page 7
7
Spesifikasjoner
DAB
Premium integrert DAB-modul
Antenne inngang
Antenne
Passiv og aktiv antenne støttes (Fakra)
Frekvensområde
Band III (174-240 MHz)
Strøm
Strømstyrke
12 V (+10,5 - 14,8V)
Strømtrekk
1.8 W
Vekt og dimensjoner
Dimensjoner
90mm x 35mm x 65mm
Vekt
95g
Spesifikasjoner
Page 8
8
