Page 1
DAB/DAB+ integrering til Audi RMC
ND413
Manual
(02.12.2017)
Page 2
2
ADVARSEL: DENNE ENHETEN MÅ IKKE MONTERES SLIK AT DEN BLIR UTSATT FOR FUKT ELLER
REGN, DA DETTE VIL KUNNE MEDFØRE KORTSLUTNING.
Merknader
Vennligst les gjennom manualen og oppbevar den til senere bruk.
Påse at enheten monteres på ett trygt sted hvor den ikke blir utsatt for fukt, vann eller lignende.
Unngå å montere den på steder hvor det kan oppstå høyere temperaturer.
Betjen enheten med omtanke under ferdsel slik at den ikke tar oppmerksomheten bort fra trafikken. Om man får
problemer med å betjene enheten, vennligst stopp kjøretøyet og foreta så de nødvendige justeringene før du kjører
videre.
Viktig!
Om sikkerhet
Om du er usikker på montering av denne løsningen, vennligst kontakt en autorisert forhandler om hjelp til montering.
Vennligst ikke utfør reparasjoner av enheten på egenhånd. Service på denne enhet utført av personer uten nødvendig erfaring
kan være farlig.
Om enheten skulle slutte å fungere, ta kontakt med en autorisert forhandler for nærmere hjelp.
Om uvedkommende materialer skulle komme inn i DAB-enheten, koble fra strømmen øyeblikkelig og ta kontakt med en
autorisert forhandler for nærmere hjelp.
Det er viktig å merke seg at de fleste ettermonterte DAB adaptere er software-baserte og kan av den grunn på et eller annet
tidspunkt trenge en oppdatering. Monter derfor alltid DAB adaptere på ett lett tilgjengelig sted i bilen i fall man skulle trenge
enkel tilgang til enheten.
Page 3
3

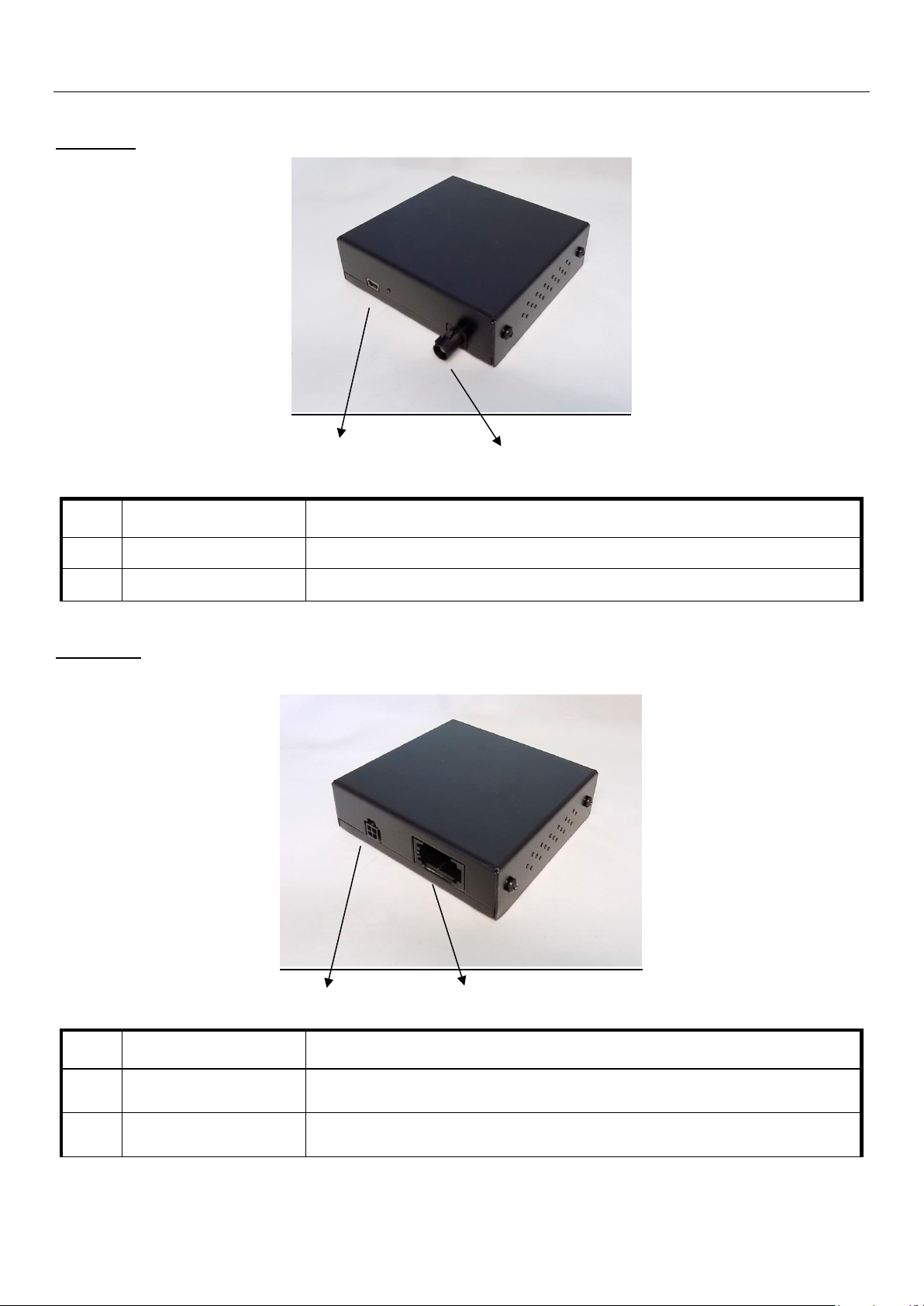

Beskrivelse
No.
Beskrivelse
Funksjon
(a)
Oppgraderings port
USB for software oppdateringer (utføres av forhandler)
(b)
DAB ant. inngang
Kobles til egnet DAB-antenne
No.
Beskrivelse
Funksjon
(c)
Systemplugg
Kobles til 12v konstantstrøm og jord.
(d)
MOST
Kobles til bilens MOST-ring.
(c) Systemplugg
(a) USB til softwareoppdatering
(b) DAB-antenne inngang
(d) MOST tilkobling
Forside
Bakside
Page 4
4

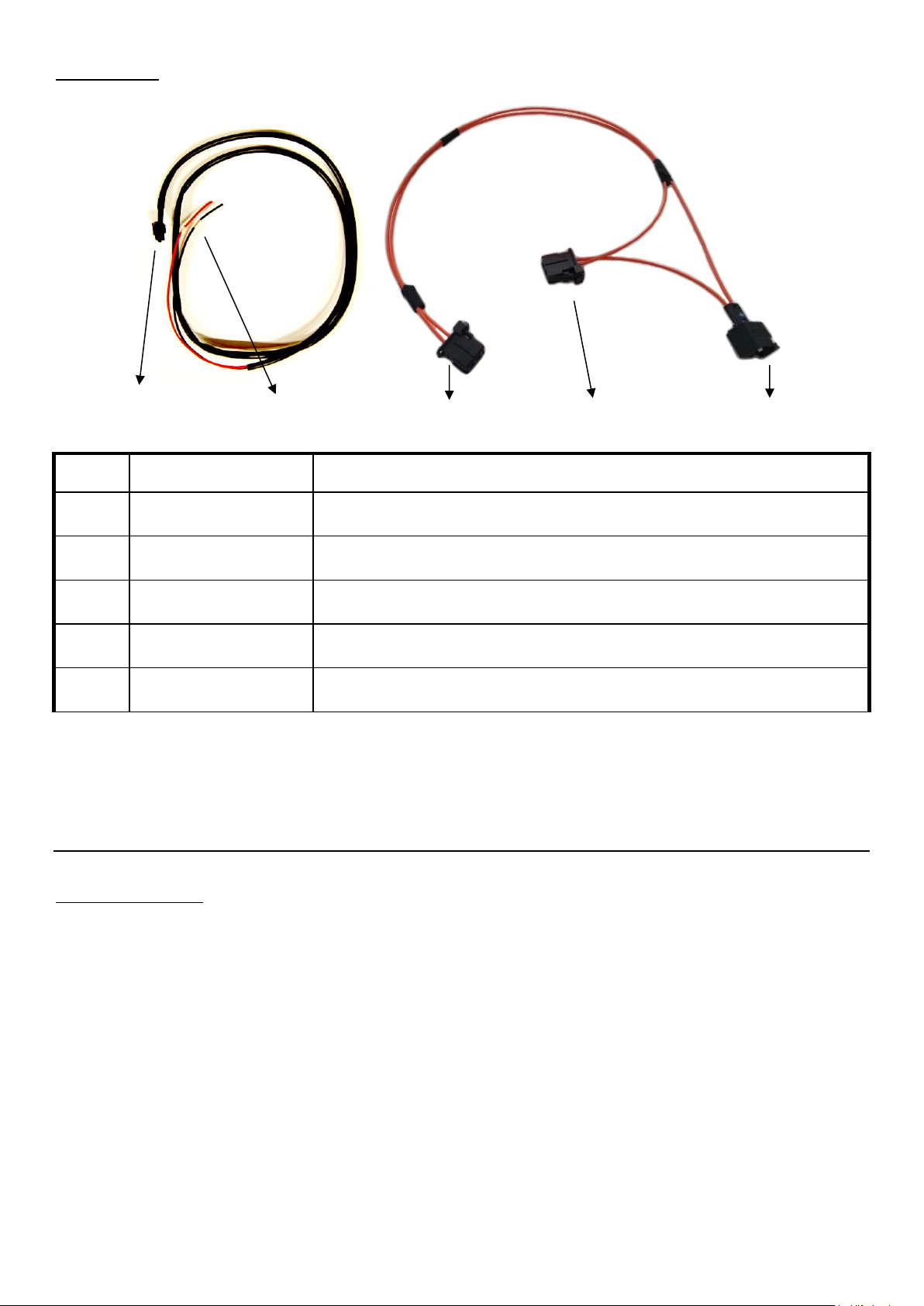

Kabelsett
No.
Beskrivelse
Funksjon
(e)
Systemplugg
Kobles til systemplugg inngang (c) på norDAB enheten
(f)
Strømtilførsel
For tilkobling til 12v konstant-strøm og jord
(g)
MOST-plugg (hann)
Tilkobles norDAB enheten (d)
(h)
MOST-plugg (hann)
Kobles til original radioenhet
(i)
MOST-plugg (hunn)
Tilkobles kontakt som tidligere sto i original radioenhet
(e) Systemplugg
(h) MOST plugg
(i) MOST plugg
MOST kabelsett
(g) MOST plugg
Kabelsett
strømtilførsel
(f) Strømtilførsel
Installering
Tilkoblingspunkt:
A1, A6, A7, Q3
Bak spillerens kontrollpanel.
Page 5
5
Montering av norDAB enhet
Plukk ut radio-enheten for å komme til tilkoblingspunkt på baksiden av denne.
Koble kabelsett (f) til strøm. Rød til 12v konstantstrømkilde og sort til jord.
Koble systemplugg (e) til norDAB enhetens systemplugg kontakt (c)
Koble fra MOST-pluggen som sitter i bilens originale radioenhet.
Plugg deretter norDAB MOST-plugg (h) i original radioenhet.
Koble sammen MOST-plugg som tidligere sto i radioenheten og MOST-plugg (i).
Plugg MOST-plugg (g) i norDAB enheten.
Fest norDAB modulen på ett egnet sted.
DAB-antenne (medfølger ikke)
Om bilen er utstyrt med DAB-tuner (fks. uten DAB+ støtte) fra fabrikk så kan man gjenbruke
bilens originale DAB-antenne, da norDAB enheten er laget spesielt for å støtte denne.
Om bilen ikke har fabrikk montert DAB-antenne, så kan man alternativt benytte en god
vindusantenne. Vi anbefaler Funke ADSC700-FAKRA eller ADSC710FAKRA
NB! Enheten leverer 12v (til antenneforsterker) på midtlederen av antennepluggen. (På samme
måte som en original Audi DAB-tuner) Om man benytter en annen antenneløsning enn de nevnt
ovenfor så er det viktig å sjekke at antennen som benyttes støtter dette.
Page 6
6
Betjening

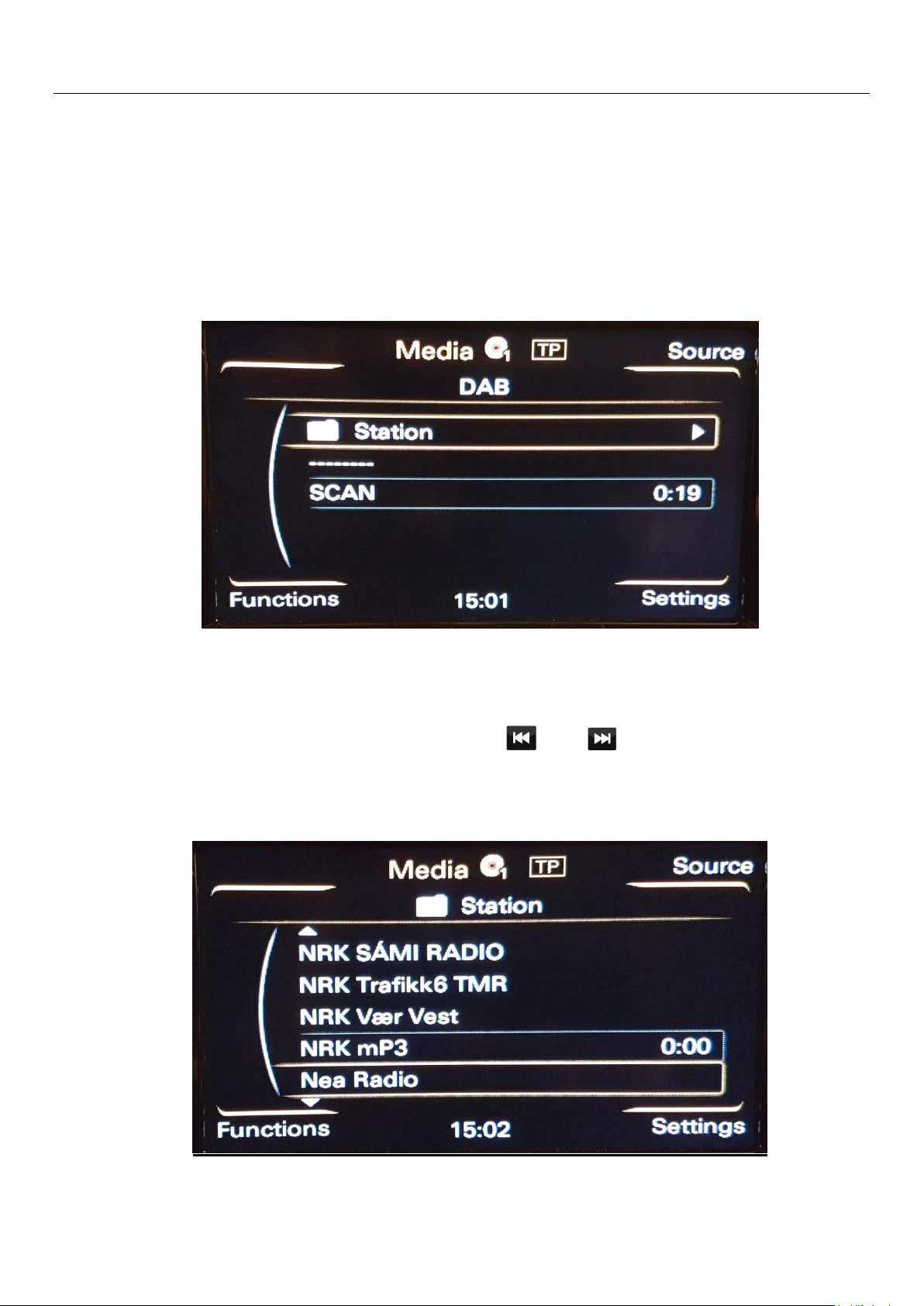

For å lytte til DAB radio velger man først «MEDIA» og deretter «DAB» som kilde. Her vil det
komme opp en mappe med «Station» samt en fil merket «SCAN»
Ved førstegangs bruk må man gjøre ett kanalsøk. Velg «SCAN» og systemet vil da kjøre ett
komplett søk etter tilgjengelige DAB-stasjoner, og etter endt søk vil alle tilgjengelige
kanaler bli vist i en alfabetisk kanalliste.
I listevisningen kan man manøvrere og velge ønsket radiostasjon med kontroll-hjulet.
Man kan alternativ skifte kanaler ved å benytte eller knappene ovenfor
kontroll-hjulet på kontrollpanelet eller ved hjelp av multifunksjonsrattet.
Page 7
7
Innstillinger
Ved å velge «Functions» så vil man få tilgang til Concert systemets innstillingsmeny. Her
skal man ikke aktivere noen av funksjonene da disse er tiltenkt andre typer MEDIA-enheter
og disse har derfor ingen ønsket funksjonalitet for norDAB enheten.

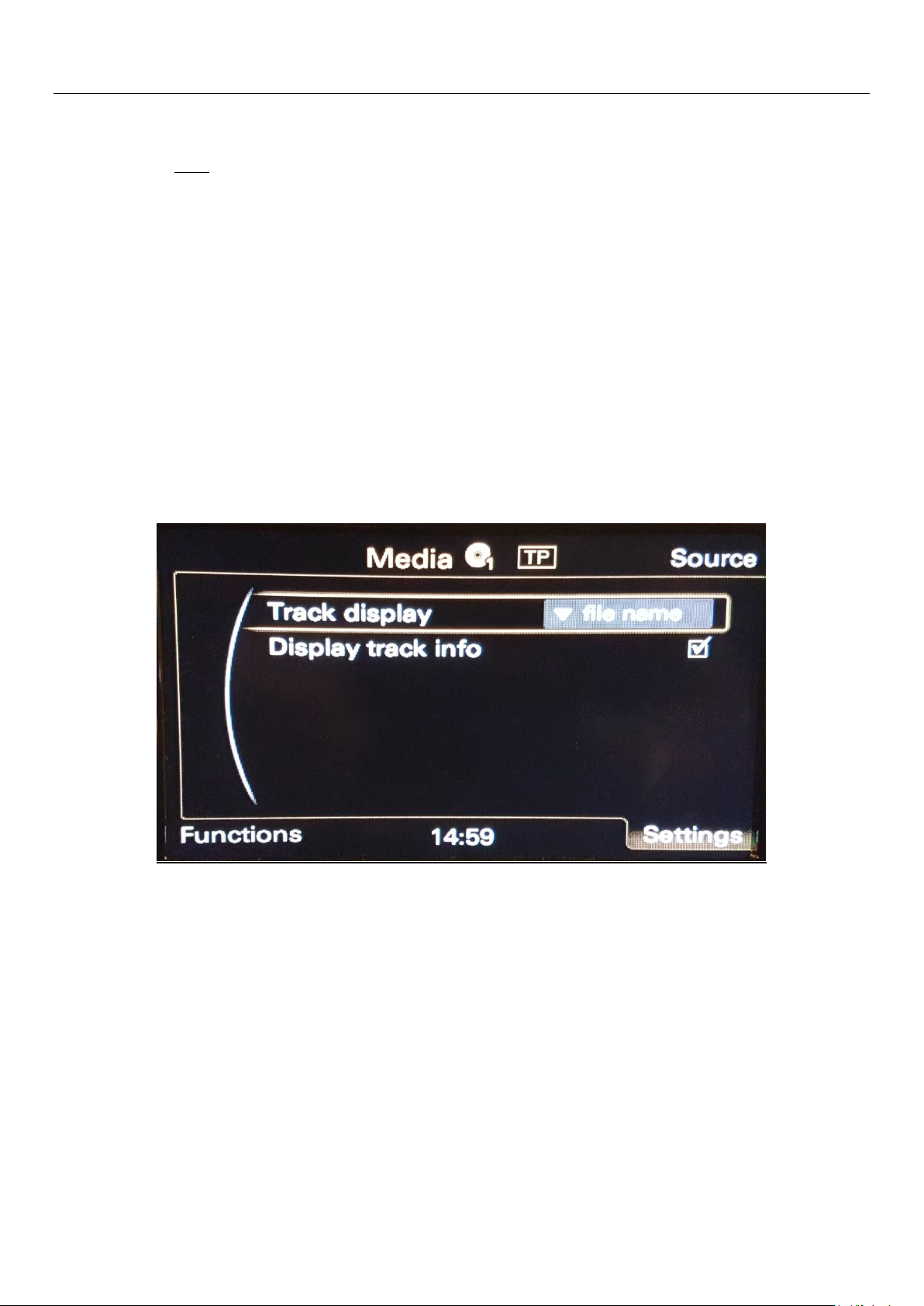

Ved å velge «Settings» så vil man få opp «Track display» og «Display track info»
Track display: Listevisningen vil fungere mest optimalt om denne er innstilt til «file name»
«Display track info» settes til «ON» om man ønsker å få opp DLS-tekst («Spilles nå»,
«neste sang» etc.) automatisk i listevisning. DLS-info vil vises som ett «pop-up» vindu som
legger seg ovenpå listen av DAB-stasjoner. Denne vil midlertidig forsvinne når man for
eksempel ønsker å bla i kanallisten og vil komme tilbake straks man har valgt en ny kanal.
Page 8
8
Spesifikasjoner
Spesifikasjoner
DAB
Premium integrert DAB-modul
Antenne inngang
Antenne
Passiv og aktiv antenne støttes (Fakra)
Frekvensområde
Band III (174-240 MHz)
Strøm
Strømstyrke
12 V (+10,5 - 14,8V)
Strømtrekk
1.8 W
Vekt og dimensjoner
Dimensjoner
90mm x 35mm x 65mm
Vekt
95g
