Page 1
DAB/DAB+ integrering til Audi MMI 3G+
Til modeller med original DAB-tuner (uten DAB+)
ND411
Manual
(02.12.2017)
Page 2
2
ADVARSEL: DENNE ENHETEN MÅ IKKE MONTERES SLIK AT DEN BLIR UTSATT FOR FUKT ELLER
REGN, DA DETTE VIL KUNNE MEDFØRE KORTSLUTNING.
Merknader
Vennligst les gjennom manualen og oppbevar den til senere bruk.
Påse at enheten monteres på ett trygt sted hvor den ikke blir utsatt for fukt, vann eller lignende.
Unngå å montere den på steder hvor det kan oppstå høyere temperaturer.
Betjen enheten med omtanke under ferdsel slik at den ikke tar oppmerksomheten bort fra trafikken. Om man får
problemer med å betjene enheten, vennligst stopp kjøretøyet og foreta så de nødvendige justeringene før du kjører
videre.
Viktig!
Om sikkerhet
Om du er usikker på montering av denne løsningen, vennligst kontakt en autorisert forhandler om hjelp til montering.
Vennligst ikke utfør reparasjoner av enheten på egenhånd. Service på denne enhet utført av personer uten nødvendig erfaring
kan være farlig.
Om enheten skulle slutte å fungere, ta kontakt med en autorisert forhandler for nærmere hjelp.
Om uvedkommende materialer skulle komme inn i DAB-enheten, koble fra strømmen øyeblikkelig og ta kontakt med en
autorisert forhandler for nærmere hjelp.
Det er viktig å merke seg at de fleste ettermonterte DAB adaptere er software-baserte og kan av den grunn på et eller annet
tidspunkt trenge en oppdatering. Monter derfor alltid DAB adaptere på ett lett tilgjengelig sted i bilen i fall man skulle trenge
enkel tilgang til enheten.
Page 3
3

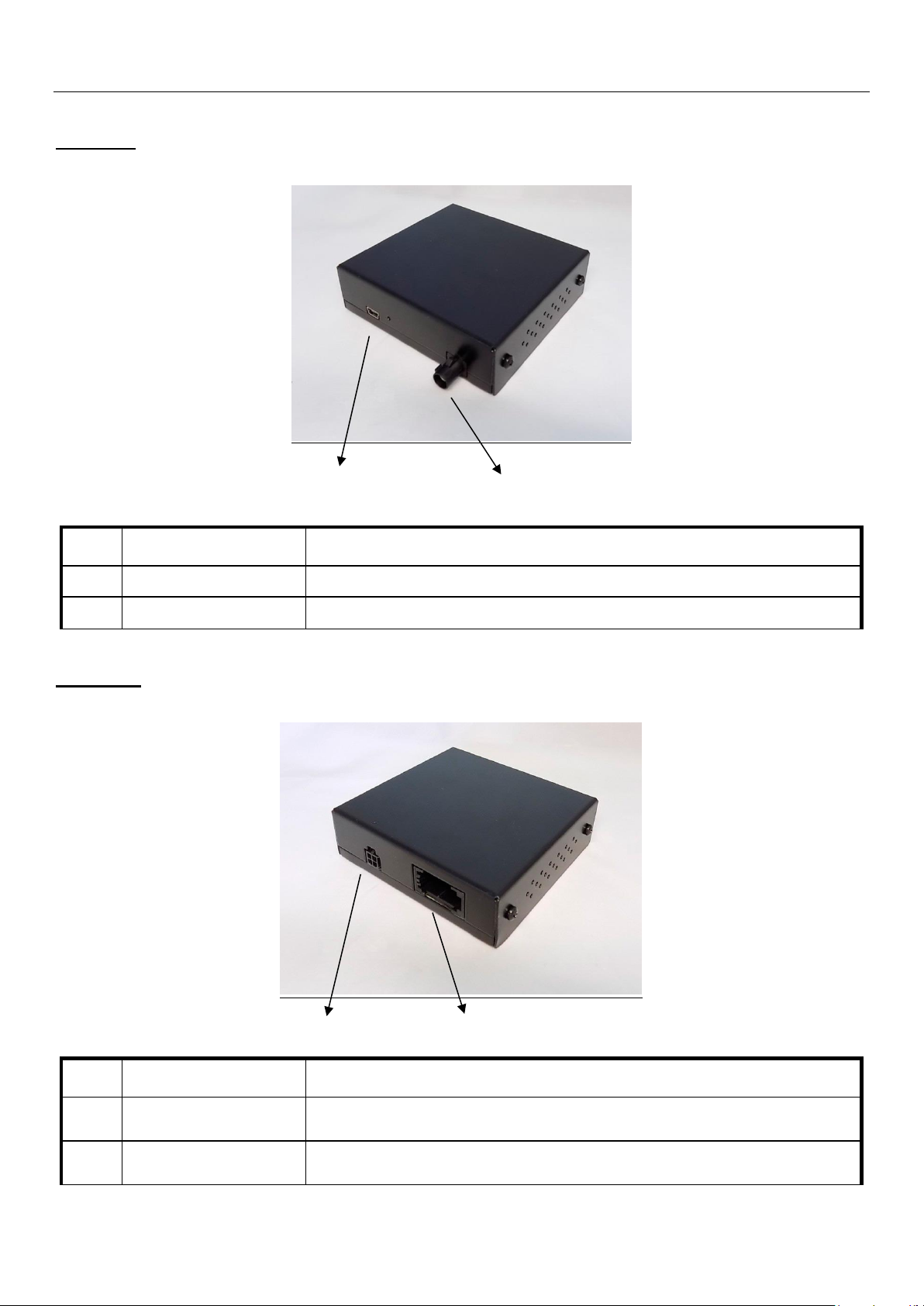

Beskrivelse
No.
Beskrivelse
Funksjon
(a)
Oppgraderings port
USB for software oppdateringer (utføres av forhandler)
(b)
DAB ant. inngang
Kobles til egnet DAB-antenne
No.
Beskrivelse
Funksjon
(c)
Systemplugg
Kobles til 12v konstantstrøm og jord.
(d)
MOST
Kobles til bilens MOST-ring.
(c) Systemplugg
(a) USB til softwareoppdatering
(b) DAB-antenne inngang
(d) MOST tilkobling
Forside
Bakside
Page 4
4

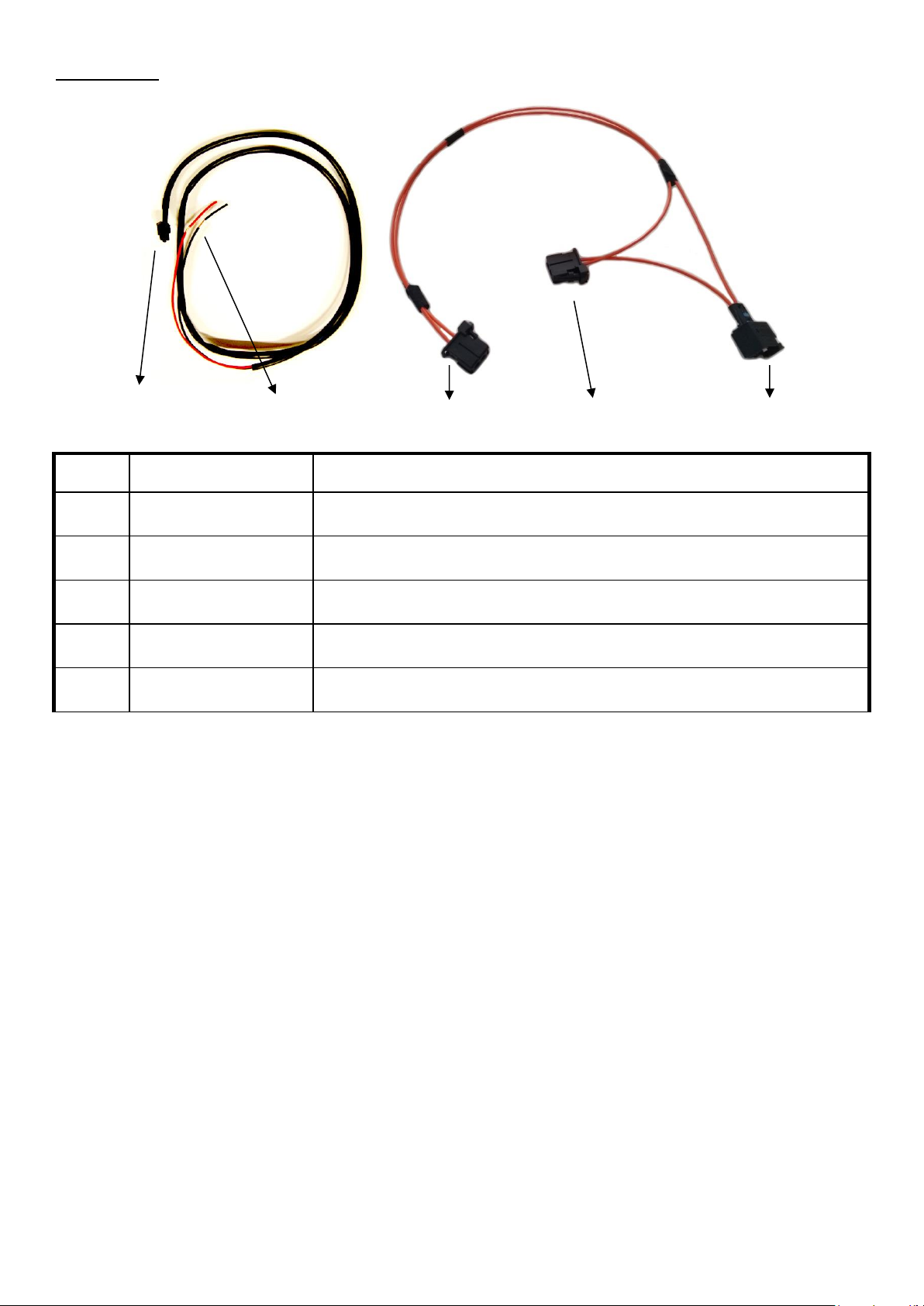

Kabelsett
No.
Beskrivelse
Funksjon
(e)
Systemplugg
Kobles til systemplugg inngang (c) på norDAB enheten
(f)
Strømtilførsel
For tilkobling til 12v konstant-strøm og jord.
(g)
MOST-plugg (hann)
Tilkobles norDAB enheten (d)
(h)
MOST-plugg (hann)
Kobles til original radioenhet
(i)
MOST-plugg (hunn)
Tilkobles kontakt som tidligere sto i original radioenhet
(e) Systemplugg
(h) MOST plugg
(i) MOST plugg
MOST kabelsett
(g) MOST plugg
Kabelsett
strømtilførsel
(f) Strømtilførsel
Page 5
5
Installering
Tilkoblingspunkt:
A4, A5, A6 (4G), A7 (4G), A8 (4E), Q5 (8R)
I bagasjerommets sidevegg på førerside.
A8 (4H)
På bakseterygg i bagasjerom.
Q7 (4L)
I bagasjerommets sidevegg på passasjerside.
Demonter nødvendige deksler for å få tilgang til MMI-systemets komponenter.
Koble kabelsett (e) til strøm. Rød til 12v konstantstrømkilde og sort til jord.
Koble systemplugg (f) til norDAB enheten.
Koble fra MOST-pluggen som sitter i bilens originale radioenhet.
Plugg deretter norDAB MOST-plugg (h) i original radioenhet.
Koble sammen MOST-plugg som tidligere sto i radioenheten og MOST-plugg (i).
Plugg MOST-plugg (g) i norDAB enheten.
Fest norDAB modulen på ett egnet sted.
DAB-antenne (medfølger ikke)
Om man ønsker godt mottak og en mest mulig diskret antenneløsning, så kan man
ettermontere en original Audi DAB-antenne da norDAB enheten er laget spesielt for å støtte
denne. Alternativt kan man benytte en god vindusantenne som fks. Funke ADSC700-FAKRA
eller ADSC710FAKRA.
NB! Enheten leverer 12v (til antenneforsterker) på midtlederen av antennepluggen. (På samme
måte som en original Audi DAB-tuner) Om man benytter en annen antenneløsning enn de nevnt
ovenfor så er det viktig å sjekke at antennen som benyttes støtter det.
Page 6
6

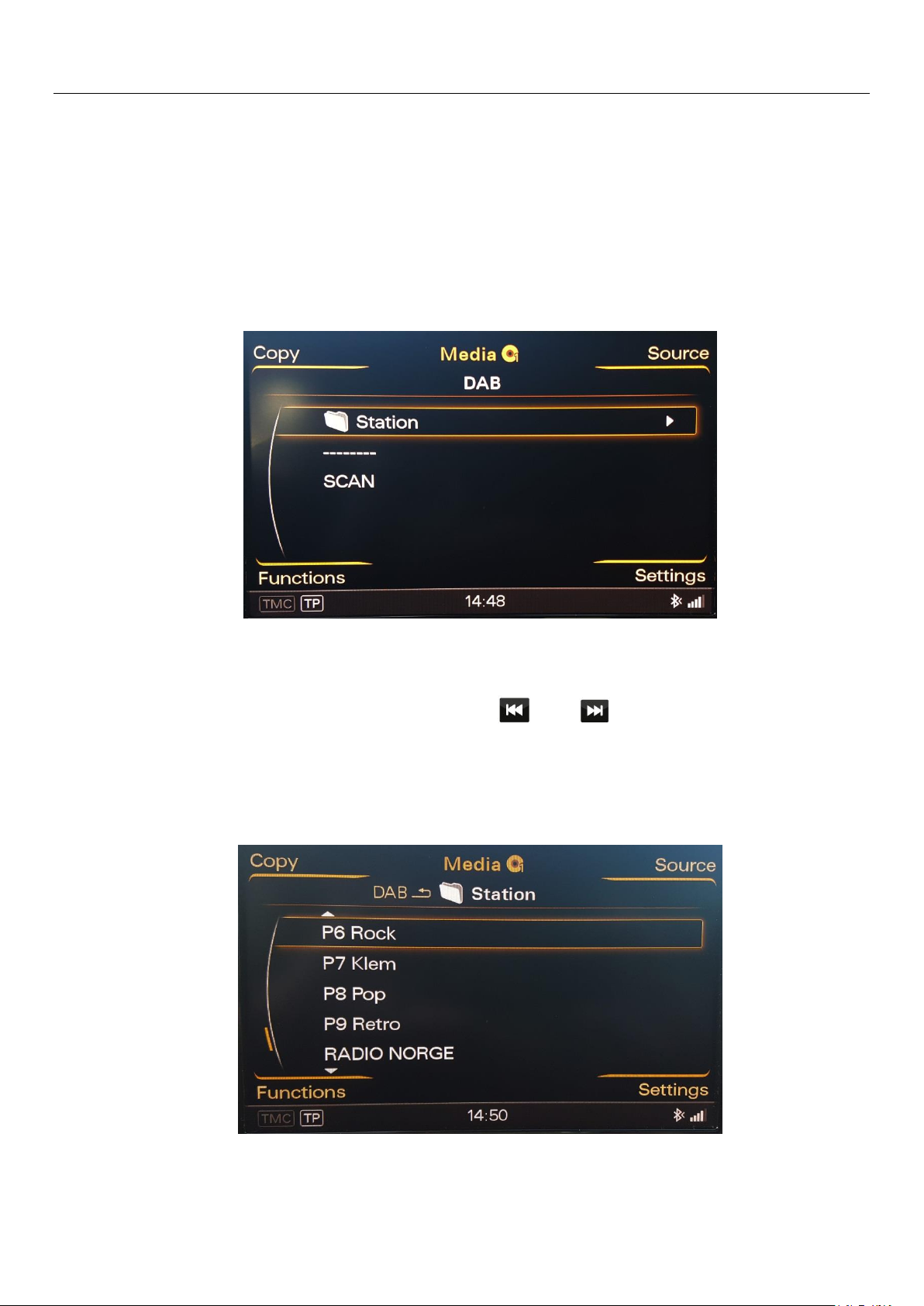

Betjening
For å lytte til DAB radio velger man «MEDIA» som kilde. På modeller utstyrt med flere
alternative kilder under MEDIA vil det komme opp ett eget valg med «DAB Radio»
Ved førstegangs bruk må man gjøre ett kanalsøk. Velg «SCAN» og systemet vil da kjøre ett
komplett søk etter tilgjengelige DAB-stasjoner, og etter endt søk vil alle tilgjengelige
kanaler bli vist en alfabetisk kanalliste.
I listevisningen kan man manøvrere og velge ønsket radiostasjon med MMI-hjulet.
Man kan alternativ skifte kanaler ved å benytte eller knappene ved volumhjulet på
midtkonsollen, multifunksjonsrattet eller man kan benytte stemmestyringen (om den
aktuelle bilen er utstyrt med dette) («next track»/»previous track» etc.)
Page 7
7

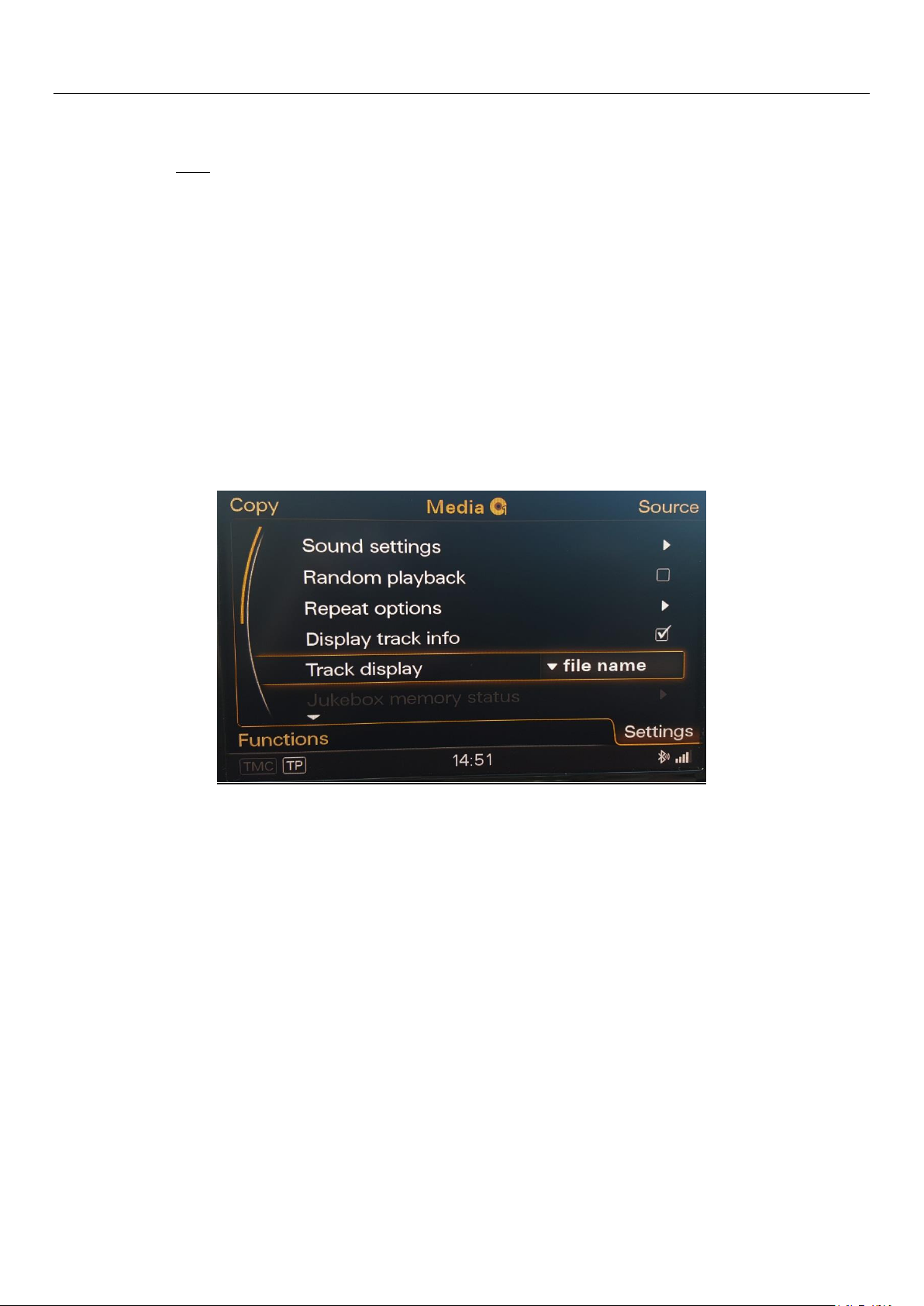

Innstillinger
Ved å velge «Settings» så vil man få tilgang til innstillingsmenyen for norDAB enheten. Her
skal man ikke aktivere «Random Playback» eller «Repeat» funksjonene da disse er tiltenkt
andre typer MEDIA-enheter og disse har derfor ingen ønsket funksjonalitet for norDAB
enheten.
Display Track Info: Aktiver denne om du ønsker å få opp DLS-tekst («Spilles nå», «neste
sang» etc.) automatisk i listevisning. DLS-info vil vises som ett midlertidig «pop-up» vindu
som legger seg over listen av DAB-stasjoner. Denne vil midlertidig forsvinne når man fks.
ønsker å bla i kanallisten og vil komme tilbake straks man har valgt en ny kanal.
Track Display: Listevisningen fungerer optimalt om denne innstillingen står på «file
name»
Page 8
8
Spesifikasjoner
Spesifikasjoner
DAB
Premium integrert DAB-modul
Antenne inngang
Antenne
Passiv og aktiv antenne støttes (Fakra)
Frekvensområde
Band III (174-240 MHz)
Strøm
Strømstyrke
12 V (+10,5 - 14,8V)
Strømtrekk
1.8 W
Vekt og dimensjoner
Dimensjoner
90mm x 35mm x 65mm
Vekt
95g
