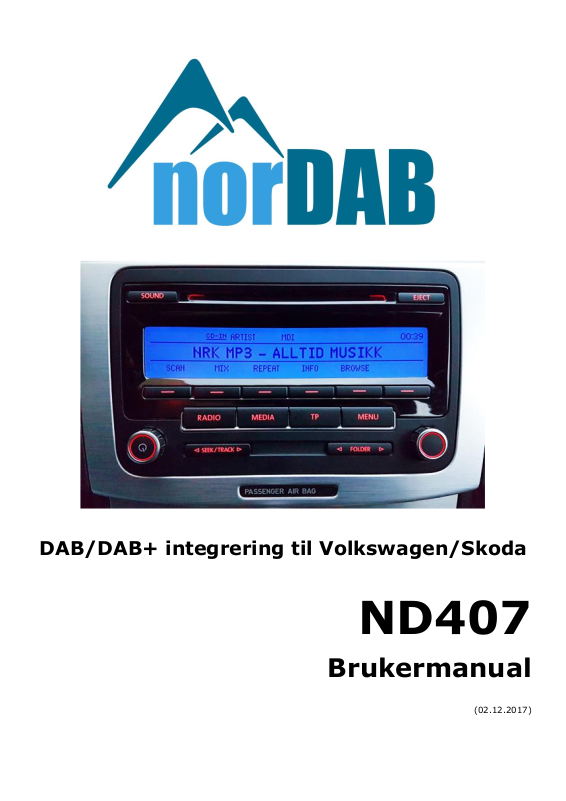

Page 1
DAB/DAB+ integrering til Volkswagen/Skoda
ND407
Brukermanual
(02.12.2017)
Page 2
2
Merknader
ADVARSEL: DENNE ENHETEN MÅ IKKE MONTERES SLIK AT DEN BLIR UTSATT FOR FUKT ELLER
REGN, DA DETTE VIL KUNNE MEDFØRE KORTSLUTNING.
Vennligst les gjennom manualen og oppbevar den til senere bruk.
Påse at enheten monteres på ett trygt sted hvor den ikke blir utsatt for fukt, vann eller lignende.
Unngå å montere den på steder det kan oppstå høyere temperaturer.
Betjen enheten med omtanke under ferdsel slik at den ikke tar oppmerksomheten bort fra trafikken. Om man får
problemer med å betjene enheten, vennligst stopp kjøretøyet og foreta så de nødvendige justeringene før du kjører
videre.
Viktig!
Om sikkerhet
Om du er usikker på montering av denne løsningen, vennligst kontakt en autorisert forhandler om hjelp til montering.
Vennligst ikke utfør reparasjoner av enheten på egenhånd. Service på denne enhet utført av personer uten nødvendig erfaring
kan være farlig.
Om enheten skulle slutte å fungere, ta kontakt med en autorisert forhandler for nærmere hjelp.
Om uvedkommende materialer skulle komme inn i DAB-enheten, koble fra strømmen øyeblikkelig og ta kontakt med en
autorisert forhandler for nærmere hjelp.
Det er viktig å merke seg at de fleste ettermonterte DAB adaptere er software-baserte og kan av den grunn på et eller annet
tidspunkt trenge en oppdatering. Monter derfor alltid DAB adaptere på ett lett tilgjengelig sted i bilen i fall man skulle trenge
enkel tilgang til enheten.
Page 3
3

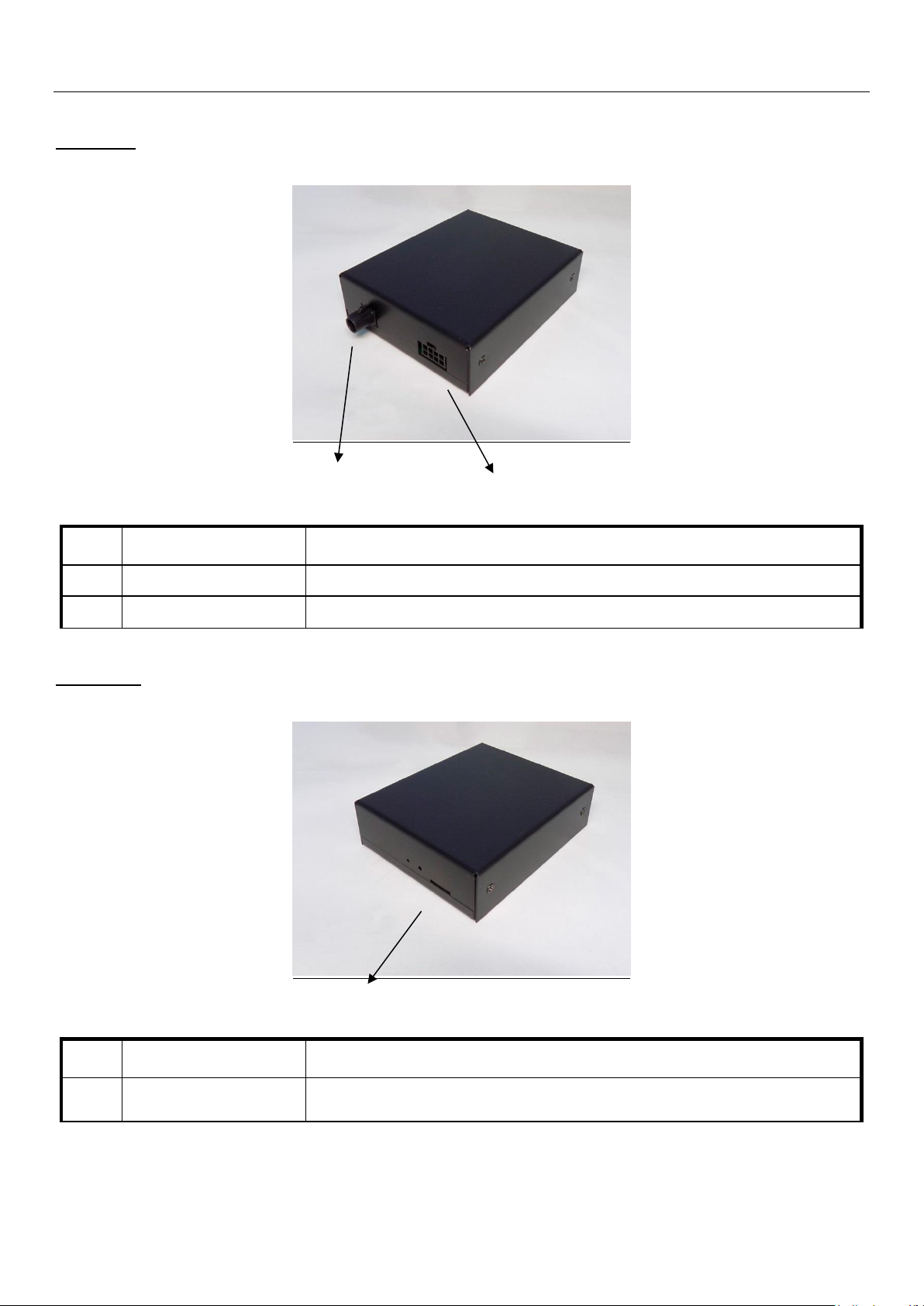

1. Beskrivelse
No.
Beskrivelse
Funksjon
(a)
DAB ant. inngang
Kobles til egnet DAB-antenne
(b)
Systemplugg
Kobles til medfølgende Plug & Play kabelsett
No.
Beskrivelse
Funksjon
(c)
Oppgraderings port
Mikro SD kortslot for software oppdateringer
(utføres av forhandler)
(b) Systemplugg
(a) DAB Antenne inngang
(c) Micro SD-kortslot (For softwareoppdateringer)
Forside
Bakside
Page 4
4

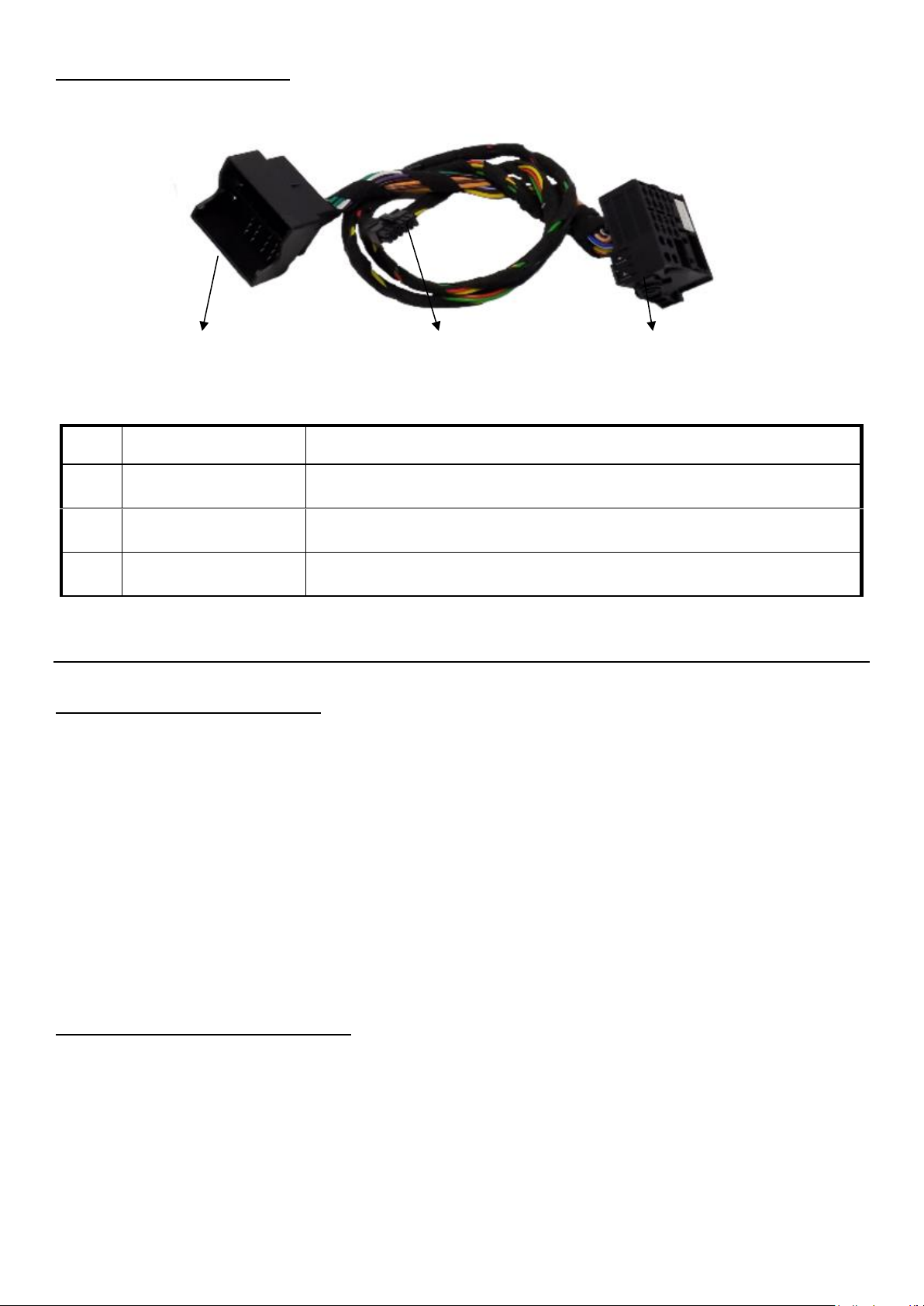

Plug & Play Kabelsett
No.
Beskrivelse
Funksjon
(d)
Quadlock
han-plugg
Plugges inn i bilens radio-plugg.
(e)
norDAB
systemplugg
Plugges inn i norDAB enheten.
(f)
Quadlock
hun-plugg
Plugges inn i RCD-310 enheten.
(d) Quadlock Han-plugg
(f) Quadlock Hun-plugg
(e) norDAB systemplugg
2. Installering
Montering av norDAB enhet
Plukk ut bilens radio og koble samtidig i fra hovedpluggen (Quadlock).
Koble den ene enden (f) av Plug & Play T-kabelsettet inn radioen.
Koble den andre enden (d) sammen med kontakten som sto koblet i radioen tidligere.
Koble systempluggen (e) til norDAB enheten.
NB! På bilmodeller nyere enn 2011 uten MDI, så må «Media player 1» (1E) aktiveres.
På bilmodeller med MDI så må denne i tilfellet kobles fra for at norDAB systemet skal
fungere. Aktivering er da ikke nødvendig.
DAB-antenne (medfølger ikke)
Om bilen er utstyrt med DAB-tuner fra fabrikk (fks. uten DAB+ støtte) så kan man gjenbruke
bilens originale DAB-antenne, da norDAB enheten er utviklet spesielt for å støtte denne. Om
bilen ikke har fabrikkmontert DAB-antenne, så kan man alternativt benytte en god
vindusantenne som fks. Funke ADSC700-FAKRA eller ADSC710FAKRA.
Page 5
5
NB! Enheten leverer 12v (til antenneforsterker) på midtlederen av antennepluggen. (På samme
måte som en original VW DAB-antenne) Om man benytter en annen antenneløsning enn de
nevnt ovenfor så er det viktig å sjekke at antennen som benyttes støtter det.
3. Betjening

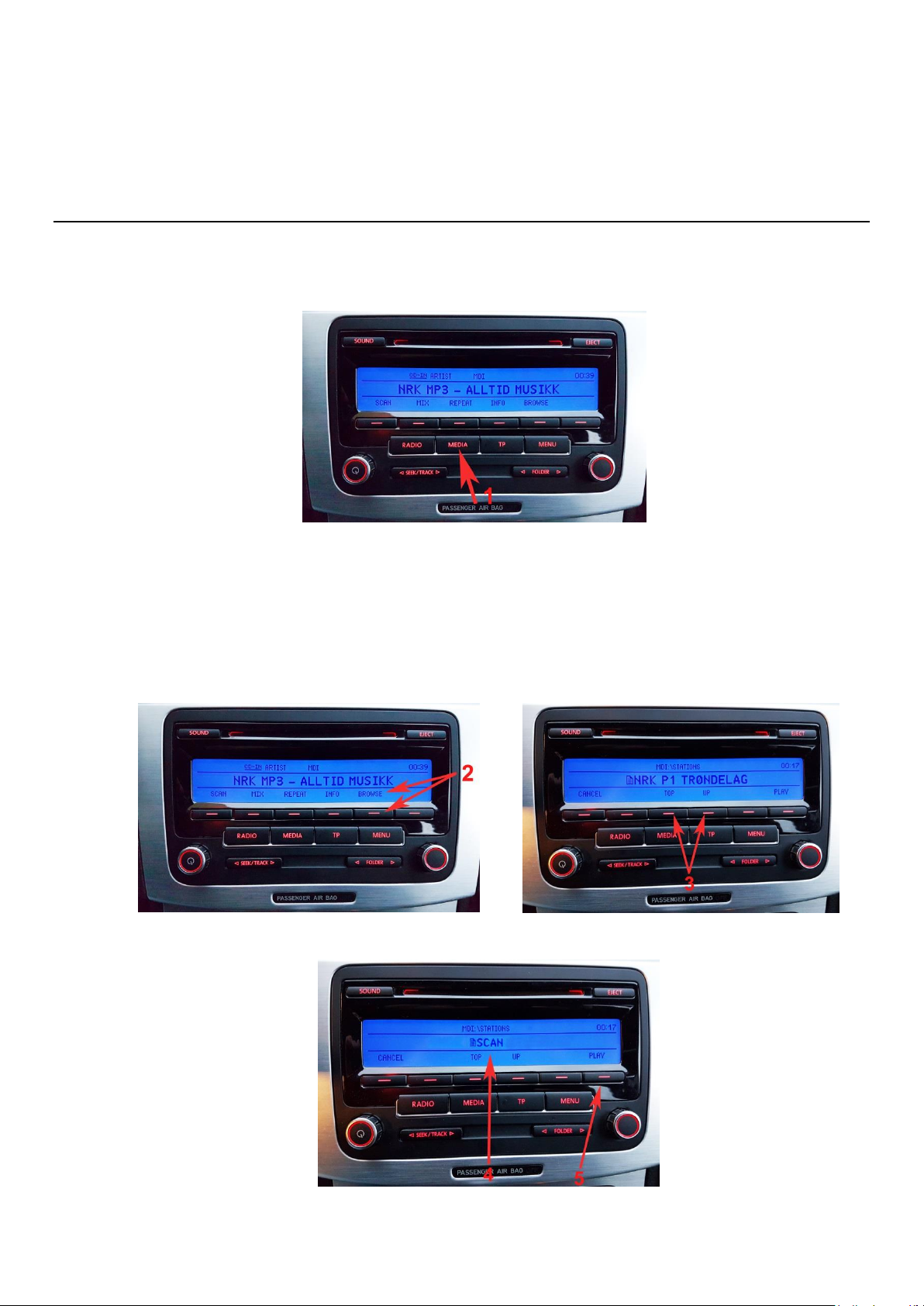

For å velge DAB som kilde trykker man på «MEDIA» knappen (1) på spilleren.
Ved førstegangs bruk må man gjøre ett kanalsøk. Dette gjøres på følgende måte:
Trykk på «BROWSE» knappen (2), og trykk deretter på enten «TOP» knappen eller «UP»
knappen (3) Velg deretter «SCAN» (4) i listen og bekreft ved å trykke på «Play» knappen (5)
Page 6
6
For å kunne velge neste eller forrige kanal trykk på knappene for å gå til neste eller
forrige kanal. Man kan alternativt benytte knappene på bilens multifunksjonsratt. For å velge
radiostasjon i listevisning trykk på «Browse» knappen (2), og benytt det høyre kontrollhjulet til
å finne den ønskede stasjonen i listen. Bekreft deretter stasjonsvalget ved å trykke på «Play»
knappen (5)
Innstillinger
I hovedmenyen har man flere innstillinger tilgjengelige. Her skal man ikke aktivere
«SCAN», «MIX» eller «Repeat» funksjonene da disse er tiltenkt andre typer
MEDIA-enheter og disse har derfor ingen ønsket funksjonalitet for norDAB enheten.
«INFO»: Denne innstillingen angir hva som skal vises av informasjon i spilleren display.
(Denne innstillingen påvirker ikke hva som vises i bilens multifunksjonsdisplay) «TITLE» og
«FILE» vil begge vise stasjonsnavn. «FOLDER» har ingen praktisk betydning. ARTIST vil
vise DAB DLS tekst. Det vil si «Spilles nå», «Neste sang» etc.
Merk:
Man vil også kunne betjene norDAB systemet ved hjelp av multifunksjonsrattet og
multifunksjonsdisplayet for de bilene som er utstyrt med dette.
Page 7
7
2. Spesifikasjoner
Spesifikasjoner
DAB
Premium integrert DAB-modul
Antenne inngang
Antenne
Passiv og aktiv antenne støttes (SMB)
Frekvensområde
Band III (174-240 MHz)
Strøm
Strømstyrke
12 V (+10,5 - 14,8V)
Strømtrekk
1.8 W
Vekt og dimensjoner
Dimensjoner
90mm x 35mm x 65mm
Vekt
95g
