Page 1
DAB/DAB+ integrering til Volkswagen/Skoda
ND400
Brukermanual
(02.12.2017)
Page 2
2
ADVARSEL: DENNE ENHETEN MÅ IKKE MONTERES SLIK AT DEN BLIR UTSATT FOR FUKT ELLER
REGN, DA DETTE VIL KUNNE MEDFØRE KORTSLUTNING.
Merknader
Vennligst les gjennom manualen og oppbevar den til senere bruk.
Påse at enheten monteres på ett trygt sted hvor den ikke blir utsatt for fukt, vann eller lignende.
Unngå å montere den på steder det kan oppstå høyere temperaturer.
Betjen enheten med omtanke under ferdsel slik at den ikke tar oppmerksomheten bort fra trafikken. Om man får
problemer med å betjene enheten, vennligst stopp kjøretøyet og foreta så de nødvendige justeringene før du kjører
videre.
Viktig!
Om sikkerhet
Om du er usikker på montering av denne løsningen, vennligst kontakt en autorisert forhandler om hjelp til montering.
Vennligst ikke utfør reparasjoner av enheten på egenhånd. Service på denne enhet utført av personer uten nødvendig erfaring
kan være farlig.
Om enheten skulle slutte å fungere, ta kontakt med en autorisert forhandler for nærmere hjelp.
Om uvedkommende materialer skulle komme inn i DAB-enheten, koble fra strømmen øyeblikkelig og ta kontakt med en
autorisert forhandler for nærmere hjelp.
Det er viktig å merke seg at de fleste ettermonterte DAB adaptere er software-baserte og kan av den grunn på et eller annet
tidspunkt trenge en oppdatering. Monter derfor alltid DAB adaptere på ett lett tilgjengelig sted i bilen i fall man skulle trenge
enkel tilgang til enheten.
Page 3
3

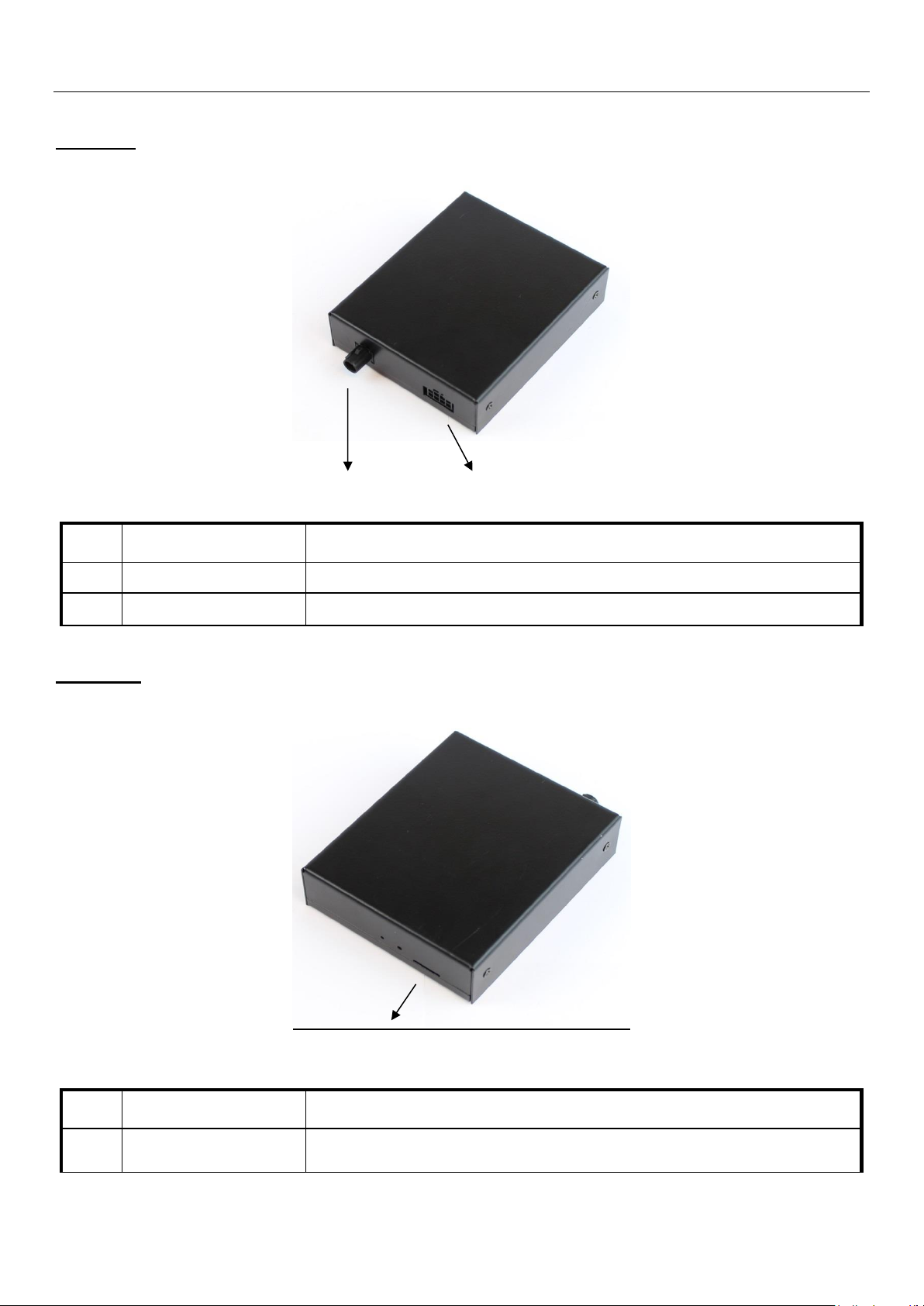

1. Beskrivelse
No.
Beskrivelse
Funksjon
(a)
DAB ant. inngang
Kobles til egnet DAB-antenne
(b)
Systemplugg
Kobles til medfølgende Plug & Play kabelsett
No.
Beskrivelse
Funksjon
(c)
Oppgraderings port
Mikro SD kortslot for software oppdateringer
(utføres av forhandler)
(b) Systemplugg
(a) DAB antenne inngang
(c) Micro SD-kortslot (For softwareoppdateringer)
Forside
Bakside
Page 4
4

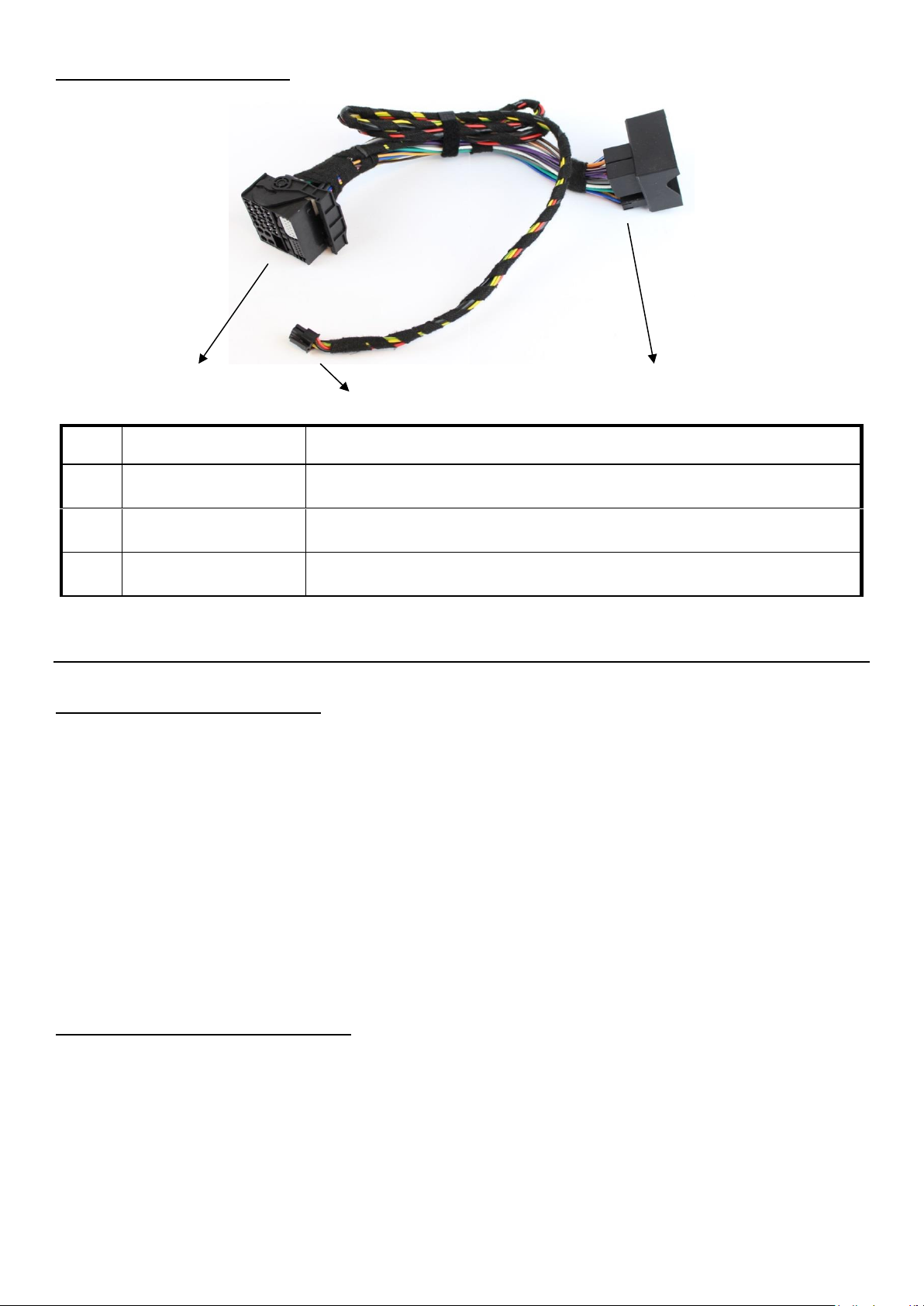

Plug & Play Kabelsett
No.
Beskrivelse
Funksjon
(d)
Quadlock
hunn-plugg
Plugges inn i bilens radio-plugg.
(e)
norDAB
systemplugg
Plugges inn i norDAB enheten
(f)
Quadlock
hann-plugg
Plugges inn i RCD/RNS-radioen.
(d) Quadlock Hunn-plugg
(f) Quadlock Hann-plugg
(e) norDAB systemplugg
2. Installering
Montering av norDAB enhet
Plukk ut bilens radio og koble samtidig i fra hovedpluggen (Quadlock).
Koble den ene enden (d) av Plug & Play T-kabelsettet inn radioen.
Koble den andre enden (f) sammen med kontakten som sto koblet i radioen tidligere.
Koble systempluggen (e) til norDAB enheten.
NB! På bilmodeller nyere enn 2011 uten MEDIA IN (MDI), så må «Media player 3»
(2E) aktiveres. På bilmodeller med MEDIA IN (MDI) så må denne i tilfellet kobles fra
for at norDAB systemet skal fungere. Aktivering er da ikke nødvendig.
DAB-antenne (medfølger ikke)
Om bilen er utstyrt med DAB-tuner fra fabrikk (fks. uten DAB+ støtte) så kan man gjenbruke
bilens originale DAB-antenne, da norDAB enheten er utviklet spesielt for å støtte denne. Om
bilen ikke har fabrikkmontert DAB-antenne, så kan man alternativt benytte en god
vindusantenne som fks. Funke ADSC700-FAKRA eller ADSC710FAKRA.
Page 5
5
NB! Enheten leverer 12v (til antenneforsterker) på midtlederen av antennepluggen. (På samme
måte som en original VW DAB-antenne) Om man benytter en annen antenneløsning enn de
nevnt ovenfor så er det viktig å sjekke at antennen som benyttes støtter det.
3. Betjening

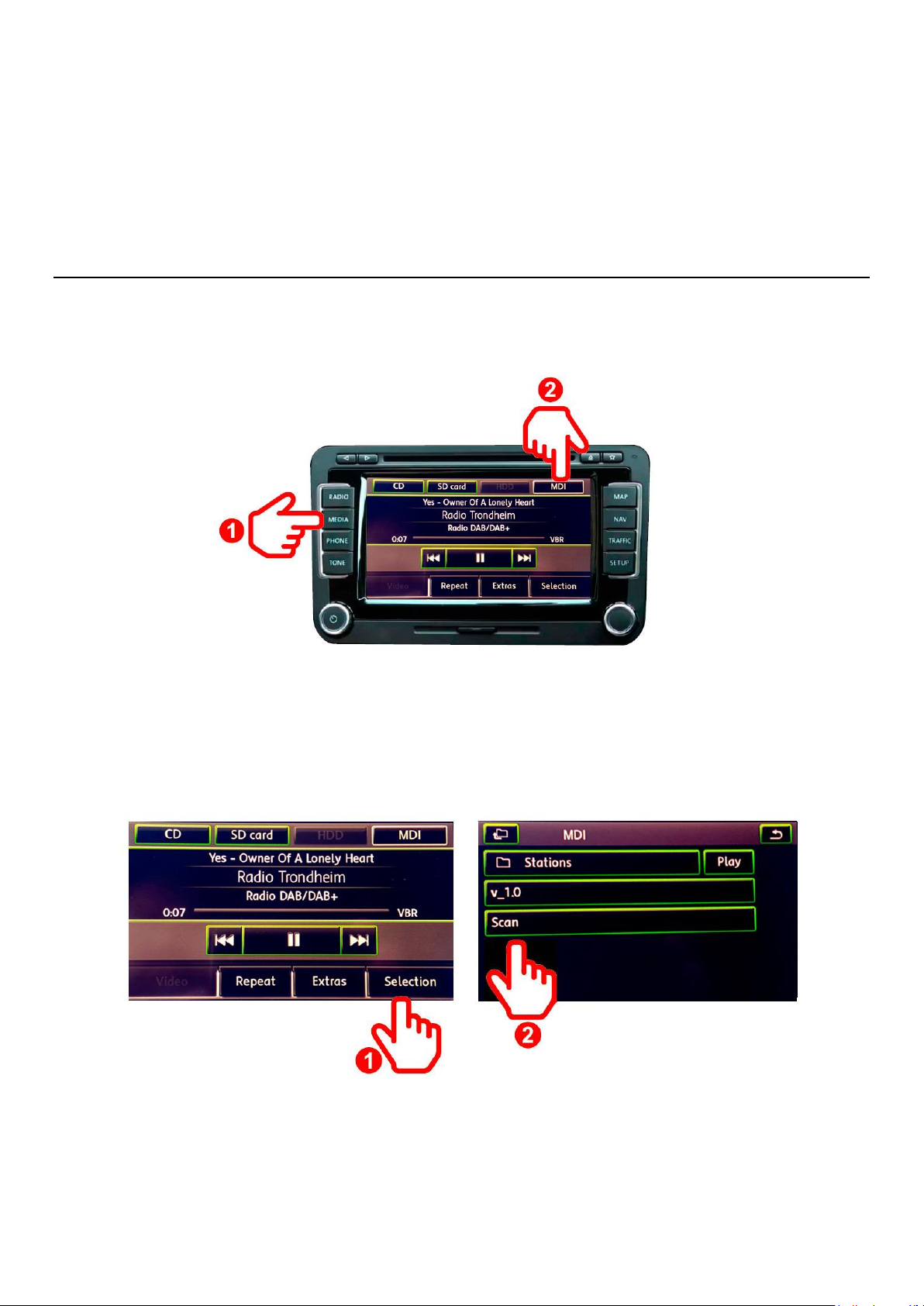

For å velge DAB som kilde kan man enten trykke på «MEDIA» knappen (1) på venstre side
av spilleren eller man kan velge «MDI» (2) på radioens touchskjerm.
Ved førstegangs bruk må man gjøre ett kanalsøk. Dette kan gjøres på en av følgende måter:
1. Trykk på knappen merket «Selection» (1), og trykk deretter på «Scan» (2) knappen.
Page 6
6

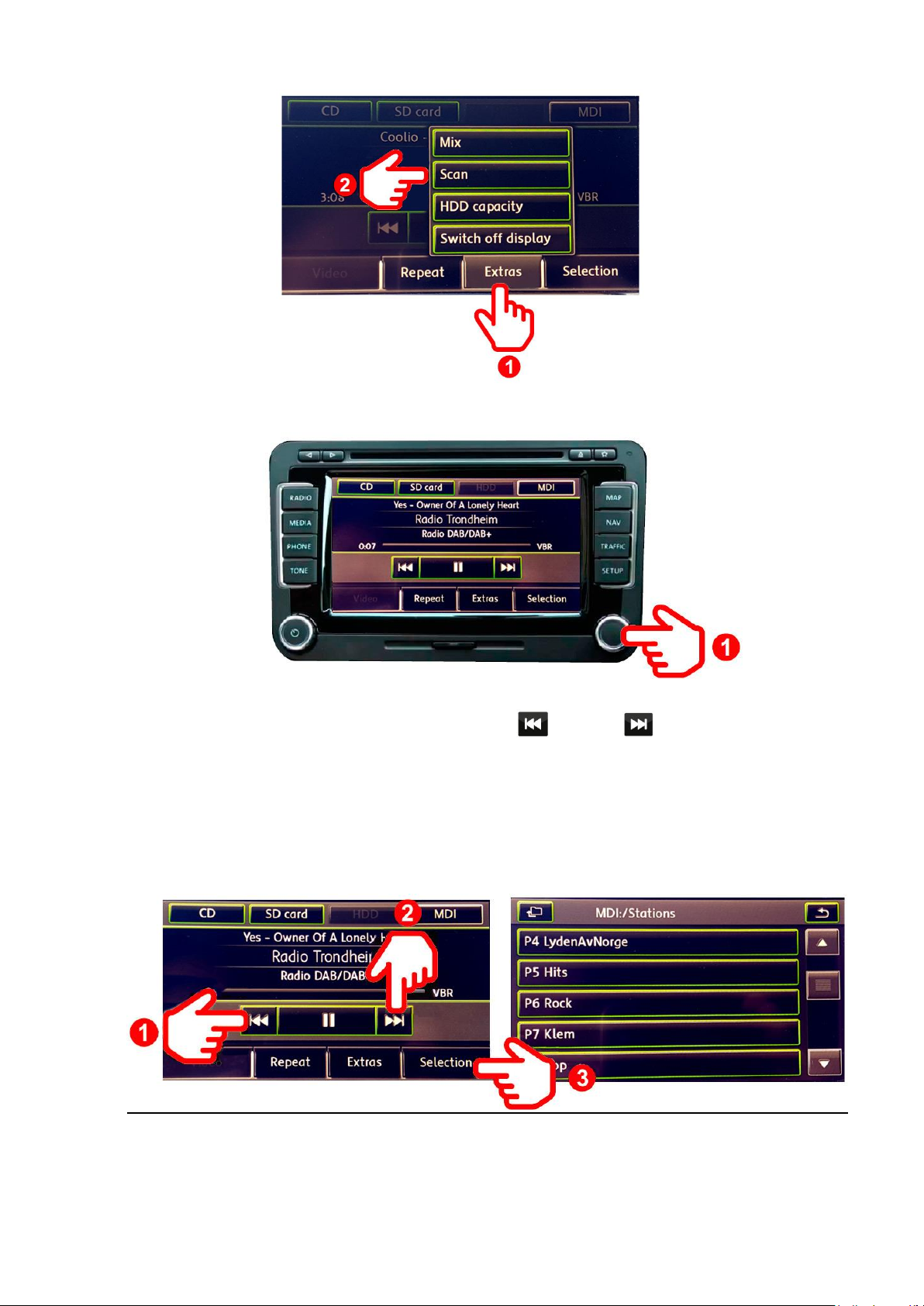

2. Trykk på «Extras» knappen (1), og velg deretter «Scan» (2) knappen.
3. Alternativt så kan man trykke på spillerens høyre kontroll-hjul (1)
For å kunne velge neste eller forrige kanal trykk (1) eller (2) direkte på skjermen.
Man kan alternativt benytte de fysiske knappene på spilleren eller knappene på bilens
multifunksjonsratt.
For å velge stasjon i listevisning trykk «Selection» knappen (3), og velg deretter ønsket
stasjon i listen.
Page 7
7
Spesifikasjoner
Spesifikasjoner
DAB
Premium integrert DAB-modul
Antenne inngang
Antenne
Passiv og aktiv antenne støttes (FAKRA)
Frekvensområde
Band III (174-240 MHz)
Strøm
Strømstyrke
12 V (+10,5 - 14,8V)
Strømtrekk
1.8 W
Vekt og dimensjoner
Dimensjoner
90mm x 35mm x 65mm
Vekt
95g
