1
2
1 - площина установча;
2 - упор.
Рисунок Б.2 - Схема кріплення упорів до площини установчої
025
002
АЕ 81
ВIТАЄМО ВАС З ПРИДБАННЯМ
ХОЛОДИЛЬНИКА!
1003
1 - плоскость установочная;
2 - упор.
Рисунок Б.2 - Схема крепления упоров к плоскости установочной
1
2
3
1 - втулка водовідведення;
2 - посудина талої води;
3 - компресор.
Рисунок Б.3 - Схема відведення талої води з холодильної камери.
1 - втулка водоотвода;
2 - сосуд талой воды;
3 - компрессор.
Рисунок Б.3 - Схема отвода талой воды из холодильной камеры.
Холодильник СХ 371-ХХХ КШД-256/46 має сертифiкати вiдповiдностi в
Системах сертифiкацiї УкрСЕПРО (Україна), ГОСТ Р (Росiя), Республіки Білорусь
та Республіки Молдова.
Система управління якістю виробництва холодильника відповідає вимогам
міжнародного стандарту ІСО 9001:2008 та сертифікована в УкрСЕПРО
(Україна) і в системі ТUV CERT (Німеччина).
Конструкцiя холодильного приладу забезпечує нескладне та зручне
користування ним протягом багатьох рокiв, однак ми пропонуємо Вам
витратити деякий час на вивчення цi єї настанови. Надійна та економічна робота
приладу залежить від правильної експлуатацiї, дотримання вимог безпеки та
наведених в настанові вказівок.
1 ЗАГАЛЬНI ВКАЗIВКИ
1.1 Побутовий електричний холодильник СХ 371 призначений для
охолодження та зберігання охолоджених продуктiв в холодильній камерi (ХК).
У холодильнику використовується холодильний агент R600a. Найменування
холодоагента холодильника вказано на табличці на задній стінці приладу.
1.2 Холодильний прилад працює вiд електричної мережi напругою
(220±33) В змiнного струму частотою 50 Гц і призначений для встановлення
у кухонних примiщеннях з температурою навколишнього повiтря вiд плюс 16 до
плюс 32 °С та вiдносною вологiстю не бiльш за 70 %.
1.3 Конструкція холодильного приладу постійно удосконалюється,
тому можливі деякі зміни, які не зафіксовані у цій настанові.
18
3
2 ТЕХНІЧНІ ДАНІ
Таблиця 1 - Технічні дані
Показники
Загальний (брутто) об’єм холодильника, дм
Загальний (брутто) об’єм МК, дм
Корисний об’єм МК, дм
Корисний об’єм ХК, дм
Температура в МК,°С, не вище
Температура в ХК,°С, не нижче
Добове споживання електроенергії при
температурі навколишнього повітря 25 °С, кВт.год
Клас енергетичної ефективності
Продуктивнiсть заморожування,кг/д
Загальна площа для зберiгання продуктів, м
Кiлькiсть виробляємого льоду, кг/год
Габаритні розміри, мм, не бiльше:
Маса (нетто), кг, не більше, при комплектації
(поз.3 в таблиці 2)
- полиця металева
- полиця скляна
Наявність срібла, г
Примітка - Теплоенергетичні параметри (температура в ХК та МК, добове споживання
електроенергії) визначаються за стандартною методикою в лабораторних умовах при
регламентованих температурі оточуючого середовища, вологості повітря тощо.
3
3
не вище
висота
ширина
глибина
3
2 ТЕХНІЧНІ ДАНІ
3
2
256
46
46
209
- 18
0
10
0,81
А
2,0
1,14
0,120
1410
574
610
43,0
47,5
по додатку А
3 КОМПЛЕКТ ПОСТАЧАННЯ
3.1 Перед тим, як читати далі настанову, подивіться рисунки (додаток Б),
що розташовані після текстової частини.
3.2 У комплект постачання входять упакований холодильний прилад з
набором комплектуючих виробів згідно з таблицею 2 та рисунком Б.1, настанова
з експлуатації, сервісна книжка.
Таблиця 2 - Комплектуючі вироби
Рис. Поз. Комплектуючi вироби
Б.1 1
Б.1 2
Б.1 3
Б.1 4
Б.1 5
Б.1 6
Б.1 7
Б.1 8
Б.1 9
Б.2 2
4
Полиця МК
Форма для льоду
Полиця (металева або скляна)
Очисник
Полиця
Посудина для овочів та фруктів
Бар’єр-полиця велика
Бар’єр - полиця
Вкладка
Упор
Кiлькiсть, шт.
1
1
3
1
1
1
1
3
2
2
ДОДАТОК А - ВIДОМОСТI ПРО НАЯВНIСТЬ ДОРОГОЦIННИХ МЕТАЛIВ (СРIБЛА)
ПРИЛОЖЕНИЕ А - СВЕДЕНИЯ О СОДЕРЖАНИИ ДРАГОЦЕННЫХ МЕТАЛЛОВ (СЕРЕБРА)
Назва складальної
одиницi
Наименование сборочной
единицы
Компресор Компрессор
Реле Реле
Датчик-реле температури
Датчик-реле температуры
Агрегат холодильний: паяння стикiв
Агрегат холодильный: пайка стыков
ВСЬОГО: ИТОГО:
Кiлькiсть,
шт.
Количество,
шт.
1
1
1
Маса срiбла в однiй
складальнiй одиницi,г
Масса серебра в одной
сборочной единице, г
0,43040
0,06334
0,1
0,74766
Маса срiбла у
виробi, г
Масса серебра
в изделии, г
0,43040
0,06334
0,1
0,74766
1,34140

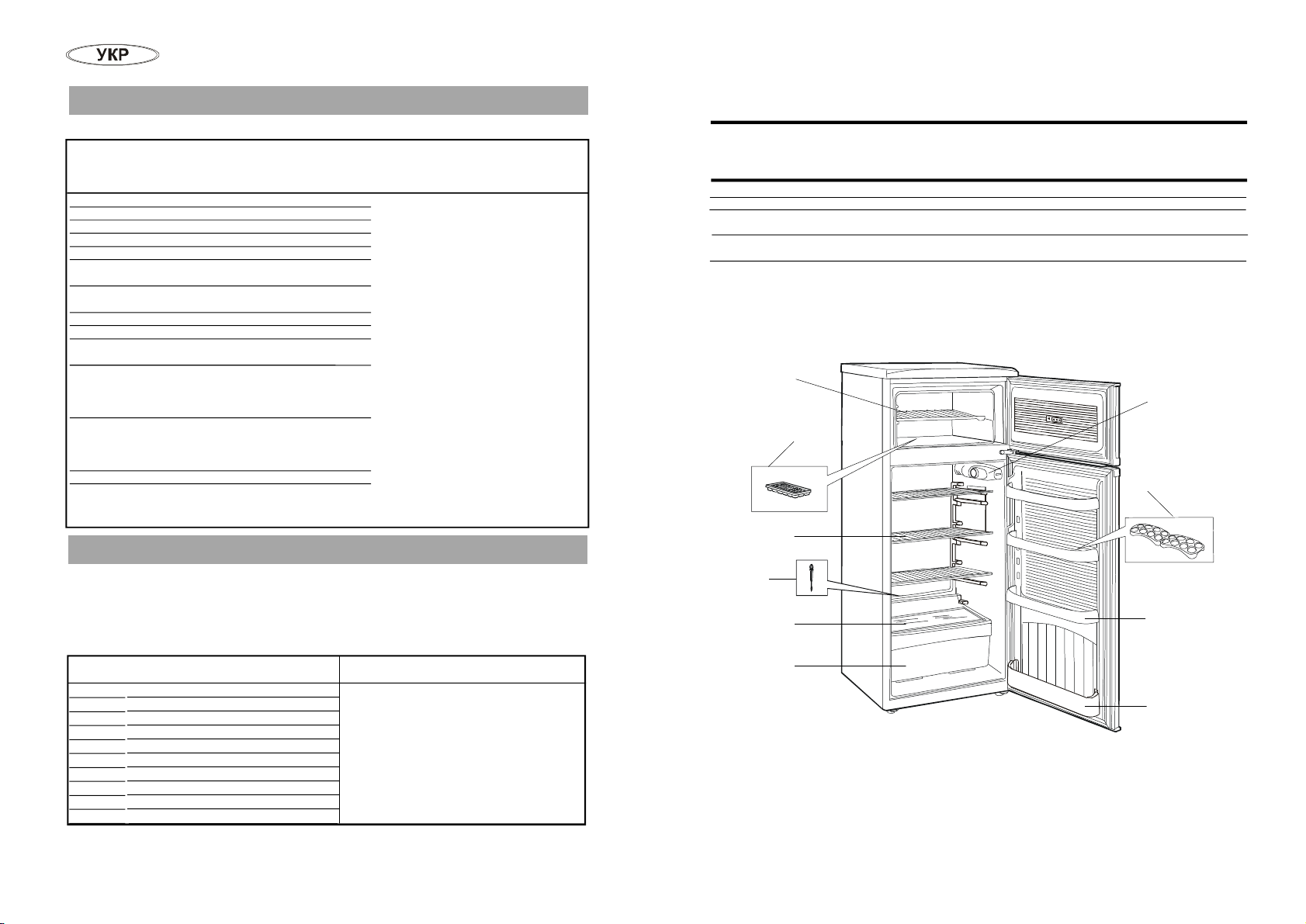

ДОДАТОК Б – Рисунки
ПРИЛОЖЕНИЕ Б – Рисунки
1
10
2
9
3
4
5
6
10 - плафон та вимикач освітлення;
інші позиції - див. таблицю 2.
Рисунок Б.1 - Будова холодильникa та розташування комплектуючих виробів
10 - плафон и выключатель освещения;
другие позиции - см. таблицу 2.
Рисунок Б.1 - Устройство холодильникa и расположение комплектующих изделий
8
7
17
8 ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ
8.1 Холодильный прибор храните в упакованном виде в закрытых помещениях с
естественной вентиляцией, при относительной влажности не выше 70 %.
8.2 Транспортируйте прибор в упаковке в вертикальном рабочем положении любым
видом крытого транспорта. Надежно закрепляйте прибор, чтобы исключить возможные
удары и перемещения его внутри транспортных средств.
8.3 При погрузочно-разгрузочных работах не допускается подвергать холодильный
прибор ударным нагрузкам.
9 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
9.1 Холодильные приборы обеспечиваются гарантийным и техническим
обслуживанием.
9.2 При обнаружении неисправностей, которые не удается устранить в соответствии
с рекомендациями, изложенными в разделе 10 настоящего руководства по эксплуатации,
необходимо обратиться в торговое предприятие, продавшее изделие, или в мастерскую
по ремонту холодильных приборов.
9.3 На основании требований “Порядка учета покупателей, получивших гарантийную
замену товаров или услуг по гарантийному ремонту (обслуживанию)” и ст. 140 Налогового
кодекса Украины, потребитель в обязательном порядке предоставляет информацию о
себе, указанную в гарантийных талонах (формы 3- и 4-гарант) сервисной книжки.
9.4 Внимание! При одновременном выполнении работ по гарантийному ремонту и
техническому обслуживанию изымается только один талон.
9.5 Внимание! Ложный вызов оплачивается потребителем.
Если причиной вызова механика является невыполнение потребителем руководства по
эксплуатации, нарушение условий установки или несоответствующие условия эксплуатации (см. пункт 1.2), вызов и выполненные работы подлежат оплате согласно прейскуранту
службы сервиса.
10 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
10.1 Возможные неисправности и методы их устранения приведены в таблице 4.
Внимание! Перед проведением работ по устранению неисправностей
отключите холодильный прибор от электросети!
Таблица 4 - Возможные неисправности и методы их устранения
Неисправность, ее внешнее проявление, дополнительные признаки
Включенный в электросеть холодильник не работает, лампа освещения не горит
При открытой двери холодильника лампа освещения не горит при
работающем холодильном агрегате
Повышенный шум
Наличие характерного для
отлипания хлопающего звука при открывании двери,
тугое открывание двери
Наличие воды в нижней
части холодильной камеры
16
Вероятная причинаМетод устранения
Отсутствие напряжения в электросети
Нет контакта вилки с розеткой
Перегорела лампа освещения
Неправильно установлен холодильник
Трубопроводы холодильного агрегата соприкасаются с
корпусом холодильника или
между собой
Прилипание уплотнителя к
плоскости прилегания двери
со стороны ее навески
Засорение водоотвода
Проверьте наличие напряжения
электрической сети в розетке
Обеспечьте контакт вилки с розеткой
Снимите плафон, закрывающий
лампу, легким нажатием на
защелки и замените лампу освещения
Установите холодильник в соответствии с требованиями настоящего руководства (см.пункт 5.5).
Устраните касание трубопроводов с корпусом холодильника
или между собой, не допуская
повреждений
Промойте уплотнитель двери и
плоскость шкафа, к которой прилегает дверь, теплой мыльной
водой, насухо вытрите мягкой
тканью
Промойте водоотвод теплой
водой (см. 7.1)
4 ВИМОГИ БЕЗПЕКИ
4.1 При експлуатації холодильника виконуйте загальні правила електробезпеки при
користуванні електроприладами.
4.2 Ваш прилад виконаний зі ступенем захисту від ураження електричним струмом
класу 1. Якщо вилка його шнура живлення не підходить до Вашої розетки, необхідно
звернутися до кваліфікованого електрика для установлення розетки з заземляючим
контактом (виконується за рахунок споживача).
4.3 Перед вмиканням холодильного приладу перевірте, чи справна розетка мережі,
вилка, а також шнур живлення на відсутність пошкодження ізоляції.
4.4 Не допускайте пошкодження шнура живлення та порушення його контактів у
вилці. При пошкодженні шнура, його заміну необхідно здійснювати на спеціальний,
одержаний у виробника або в сервісній службі.
Щоб уникнути небезпеки, заміну шнура повинні здійснювати кваліфіковані фахівці
сервісної служби (спеціалізованоі майстерні).
Якщо з’явились ознаки погіршення ізоляції електрообладнання (пощипування при
торканні до металевих частин), негайно вимкніть холодильний прилад з електромережі
та викличте механіка обслуговуючої організації для виявлення та усунення пошкодження.
4.5 Не кладіть на установчу площину (зверху холодильного приладу)
електронагрівальні пристрої, від яких може загорітися пластмаса.
Не допускайте попадання вологи на струмопровідні частини, що розташовані позаду
холодильного приладу.
4.6 Не менше одного разу на рік за допомогою сухої м ’якої щітки або пилососу очищайте
від пилу елементи конструкції, що розташовані позаду холодильного приладу, попередньо
витягнувши із розетки вилку шнура живлення.
4.7 Увага! З метою забезпечення пожежної безпеки :
- не підключайте холодильний прилад до електромережі з несправним захистом від
струмових перевантажень;
- не використовуйте для підключення перехідники, додаткові розетки та подовжувальні
шнури;
- не виконуйте заміну елементів електромережі за допомогою осіб, які не мають
відповідного дозволу (ліцензії);
- не встановлюйте в холодильний прилад електролампу освітлення потужністю понад
15 Вт;
- не експлуатуйте холодильний прилад понад термін служби (подальша експлуатація
можлива тільки після заміни всіх елементів електропроводки приладу).
4.8 В холодильнику використовується холодоагент R600а - природний газ, що
не наносить шкоди оточуючому середовищу, але якийєлегко-займистим,
тому необхідно дотримуватись додаткових застережних заходів:
Увага! Не захаращуйте вентиляційну прогалину позаду холодильного приладу.
Увага! Не використовуйте механічні пристрої чи інші засоби для пришвидшення процесу
відтаювання, крім рекомендованих виробником.
Увага! Не пошкодьте охолоджувальний контур.
Увага! Не використовуйте електроприлади всередині відділків для зберігання
продуктів, якщо вони відрізняються від типів, рекомендованих виробником.
Увага! При розгерметизації холодильної системи добре провітріть приміщення та не
користуйтесь відкритим полум`ям.
4.9 Увага! Прилад не призначений для користування особами (включаючи дітей) з
уменшеними фізичними, чуттєвими або розумовими здібностями, або при відсутності
у них житттєвого досвіду або знань, якщо вони не контрольовані або не проінструктовані
про користування приладом особою, що відповідає за безпеку.
Діти повинні знаходитись під контролем для недопущення гри з приладом.
4.10 Вимикайте холодильний прилад з електромережі, витягуючи вилку з розетки,
під час :
- миття підлоги під ним, переміщення його на інше місце;
- прибирання його всередині та зовні, відтаюванні МК;
- вимикання напруги електричної мережі;
- усунення несправностей, заміні лампи освітлення;
- Вашого від’їзду на довгий час.
5
5 ПОРЯДОК УСТАНОВЛЕННЯ ТА ПІДГОТОВКА ДО РОБОТИ
5.1 Зніміть упаковку з холодильного приладу та комплектуючих виробів. Якщо
холодильник комплектується скляними полицями, зніміть кромок полиць
поліетиленові транспортувальні лижі.
5.2 Вимийте прилад теплою водою: зовнішню частину - миючим мильним
засобом, внутрішні частини - розчином питної соди. Досуха витріть м’якою серветкою
та ретельно провітріть.
Запобігайте використанню для миття холодильного приладу абразивної
пасти та миючих засобів, які містять кислоти та розчинники.
5.3 На задню стінку площини установчої прикріпіть два упори 2, що забезпечать
необхідну відстань від холодильного приладу до стіни приміщення (рисунок Б.2).
Увага! Відстань від виступаючих частин приладу до стіни повинна бути не менше
20 мм.
5.4 Визначте мiсце установлення холодильного приладу. Не розташовуйте його
поблизу джерел тепла, вологи та в зонi попадання прямих сонячних променiв.
5.5 Для довільного закриття дверей приладу установіть його з нахилом назад.
Це, а також надійність установлення приладу, особливо на нерівній підлозі, досягається
за допомогою регулюючих опор.
5.6 Установіть комплектуючі вироби згідно з рисунком Б.1.
5.7 Холодильний прилад, який знаходився на холоді, перед включенням
в електромережу необхідно витримати при кімнатній температурі не менше
8 год.
5.8 Для більш раціонального використання простору холодильної камери та
внутрішньої панелі дверей конструкцією передбачена перестановка полиць 3 та
бар’єр-полиць 7 по висоті (рисунок Б.1).
5.9 Ваш прилад має правостороннє відкривання дверей. Для забезпечення більш
зручного розміщення його в інтер ’єрі кухні в конструкції передбачена можливість
перенавіски дверей для лівостороннього відкривання. При необхідності це може
виконати механік майстерні з ремонту холодильних приладів (проводиться за
рахунок споживача).
6 ПОРЯДОК РОБОТИ
6.1 Холодильник розділений на дві камери: морозильну (МК) і холодильну (ХК).
На боковій внутрішній стінці ХК знаходиться плафон освітлення 10 (рисунок
Б.1) з ручкою датчика-реле температури, електричною лампочкою та вимикачем.
Лампочка включається автоматично при відкриванні дверей ХК та виключається
при їх закриванні.
6.2 Ввімкнення в мережу холодильного приладу здiйснюється вилкою
шнура живлення (ручка датчика-реле при цьому повинна бути в положенні
“виключено”), включення в роботу - поворотом ручки датчика-реле за годинниковою стрілкою, при цьому повинно відчуватися легке клацання. Під
час пуску і зупинки приладу можливий незначний шум.
Увага! Повторне включення холодильного приладу в електромережу
необхідно здійснювати не раніше, ніж через 3 - 4 хв після його виключення.
6.3 Регулювання температури в холодильнику здійснюється ручкою датчикареле. Зниження температури задається обертанням ручки за годинниковою стрiлкою
від крайнього лівого до крайнього правого положення. Після цього температура в
камерах підтримується автоматично.
Примітка - Між ХК та МК в передній частині холодильного приладу за металевою
поперечкою знаходиться система нагрівання, що необхідна для запобігання
конденсації вологи на металевих поверхнях. Під час роботи холодильного приладу
в залежності від температури оточуючого середовища поперечка нагрівається, що
не повинно Вас турбувати. При значному підвищенні температури оточуючого
середовища (вище плюс 32 0С) уважно віднесіться до виконання умов
установлення холодильного приладу (пункт 5.4) та забезпечте вільне
проходження повітря до задньої стінки для охолодження.
6
плюс 25 оС, указано в таблице 1. Превышение указанной нормы ведет к увеличению
длительности замораживания и к снижению качества замороженных продуктов.
6.6.3 Для приготовления пищевого льда заполните водой форму для льда 2
(рисунок Б.1) и установите ее в МК.
6.6.4 Соблюдайте сроки хранения для купленных в магазине готовых
замороженных продуктов (сроки указаны на упаковке).
Рекомендованные сроки хранения в МК продуктов, замороженных в домашних
условиях, такие:
- для жирных и соленых продуктов - до трех месяцев;
- для продуктов после кулинарной обработки и продуктов с небольшим
содержанием жира - до полугода;
- для постных продуктов - до одного года.
7 УХОД ЗА ХОЛОДИЛЬНЫМ ПРИБОРОМ
7.1 В Вашем холодильном приборе предусмотрено автоматическое удаление
снегового покрова с задней стенки ХК. Это означает, что каждый раз в период
остановки компрессора задняя стенка покрывается каплями воды, которая
стекает по канавкам на очистителе 4 (рисунок Б.1) в отверстие на
отформованном сливе на задней стенке ХК и через втулку водоотвода 1
(рисунок Б.3) - в сосуд талой воды 2, расположенный на корпусе компрессора
3, где она испаряется за счет тепла компрессора и окружающей среды. Такое
периодическое оттаивание снегового покрова в ХК является обязательным
и служит доказательством нормального функционирования холодильного
прибора.
Примечание - Очиститель 4 (рисунок Б.1) должен постоянно находиться в
отверстии для отвода талой воды из ХК и предупреждать засорение системы
водоотвода. Но если засорение произошло и проворачивание очистителя в
отверстии его не устраняет, необходимо провести промывание системы (рисунок
Б.3). Медленно налейте 200 г теплой воды в отверстие втулки водоотвода
1 (можно использовать медицинскую грушу), затем воду из сосуда талой
воды 2 удалите с помощью губки или мягкой салфетки. Повторите эту
операцию несколько раз, пока вода в сосуде не станет чистой.
Во избежание засорения системы водоотвода рекомендуется выполнять эту
процедуру 1 - 2 раза в год.
7.2 Если образовался плотный снеговой покров толщиной более 5 мм
(определяется визуально), холодильник следует отключить для оттаивания.
Запрещается использовать для удаления снегового покрова острые
металлические предметы!
Оттаивание МК желательно приурочить ко времени , когда в холодильнике мало
продуктов и совместить его с общей уборкой холодильного прибора.
Оттаивание производите в следующем порядке:
- отключите холодильный прибор от электросети;
- удалите из МК продукты, заверните их в несколько слоев бумаги и положите
в прохладное место;
- оставьте дверь МК открытой.
По окончании оттаивания воду из МК удалите с помощью губки или мягкой салфетки
и произведите уборку холодильного прибора в соответствии с пунктом 5.2.
МК рекомендуется оттаивать с профилактической целью не реже одного
раза в пять - шесть месяцев, мыть ХК - не реже одного раза в месяц.
7.3 При выключении холодильника на долгое время следует выполнить
оттаивание, уборку и оставить двери прибора слегка открытыми, чтобы в камерах
не образовывался неприятный запах.
15
32 0С) внимательно отнеситесь к выполнению условий установки холодильного
Овощи, фрукты
Без упаковки или пленка
до 10 дней
В сосуде для овощей
прибора (пункт 5.4) и обеспечьте свободное прохождение воздуха к задней стенке
для охлаждения.
Внимание! Жидкость и газы, циркулирующие в герметичной системе охлаждения
холодильного прибора, могут издавать некоторые шумы как при работе
компрессора, так и после отключения. Также могут быть слышны легкие
потрескивания материалов под воздействием температурных деформаций, щелчки
срабатывания датчика-реле температуры. Не волнуйтесь, это совершенно
нормально.
6.4 При размещении продуктов в ХК и МК соблюдайте следующие правила:
- горячие продукты перед загрузкой охладите до комнатной температуры;
- для предотвращения передачи запаха от одного продукта к другому и высыхания
продуктов храните их в упаковке (жидкости - в плотно закрытой посуде);
- растительные масла и жиры не должны попадать на пластмассовые детали
холодильного прибора и на уплотнитель двери (так как эти детали могут стать
пористыми);
- во избежание примерзания продуктов не прислоняйте их к задней стенке ХК
вплотную;
- запрещается помещать в холодильный прибор щелочи, кислоты, лекарственные
препараты без герметичной упаковки, горючие и взрывоопасные жидкости;
- нельзя хранить в МК жидкие продукты в стеклянной таре.
Выбор камеры для размещения сохраняемых продуктов необходимо
осуществлять в зависимости от предполагаемого срока хранения.
6.5 Хранение продуктов в холодильной камере
6.5.1 ХК предназначена для охлаждения, кратковременного хранения свежих
и прошедших кулинарную обработку продуктов, а также овощей, фруктов и
напитков. Основные рекомендации по размещению и хранению продуктов в ХК
приведены в таблице 3.
Таблица 3 - Основные рекомендации по размещению и
хранению продуктов в холодильной камере
Продукты Упаковка Срок
Сырое мясо, рыба Пленка, пакеты, емкости 1-2 дня На нижней полке
Сырой мясной фарш Сосуд с крышкой 1 день На нижней полке
Свежая или приготовленная курица, гусь, утка
Молоко, кефир, йогурты,
напитки
Продукты после кулинарной обработки
Масло сливочное,
маргарин, сыры
Колбасные изделия Пленка 2-4 дня На любой полке
Яйца Без упаковки до 1 месяца
Пирожные,
торты с кремом
Грибы свежие Пленка 2-5 дней В сосуде для овощей
6.6 Замораживание и хранение продуктов в морозильной камере
Пленка или
сосуд с крышкой
Заводская упаковка
Сосуд с крышкой 3-4 дня На любой полке
Заводская упаковка или
пленка
Сосуд с крышкой 2-4 дня На любой полке
хранения
3-5 дней На нижней полке
см. на
упаковке
неделя На любой барьер-полке
6.6.1 МК предназначена для замораживания и длительного хранения
замороженных продуктов, а также для приготовления пищевого льда.
6.6.2 Максимальное количество продуктов (мощность замораживания), которое
может быть заморожено в течение 24 час при температуре окружающего воздуха
14
Место размещения
На одной из барьерполок
или на верхней полке
Во вкладыше на
барьер-полке
Увага! Рідина та гази, що циркулюють в герметичній системі охолодження
холодильного приладу, можуть давати деякі шуми як під час роботи компресора, так і після відключення. Також можливе тихе потріскування
матеріалів під дією температурних деформацій, легке клацання при
спрацьовуванні датчика-реле температури. Не хвилюйтесь, це цілком
нормально.
6.4. При розміщенні продуктів в ХК та МК дотримуйтесь слідуючих правил:
- гарячі продукти перед завантаженням охолоджуйте до кімнатної
температури;
- для запобігання передачі запаху від одного продукту до іншого та висихання
продуктів зберігайте їх в упаковці (рідини - в щільно закритому посуді);
- олії та жири не повинні попадати на пластмасові деталі холодильного
приладу та на ущільнювач дверей (так як ці деталі можуть стати пористими);
- для запобігання примерзання продуктів не кладіть їх до задньої стінки
ХК впритул;
- забороняється розміщати в холодильному приладі луги, кислоти, лікарські
препарати без герметичної упаковки, горючі та вибухові речовини;
-не можна зберігати в МК рідинні продукти в скляній тарі.
Вибір камери для розміщення продуктів, необхідно здійснювати в залежності
від термiну зберігання, що передбачається.
6.5 Зберігання продуктів в холодильній камері
6.5.1 ХК призначена для охолодження, короткочасного зберігання свіжих та
кулінарно оброблених продуктів, а також овочів, фруктів та напоїв. Основні
рекомендаціі по розміщенню та зберіганню продуктів в ХК наведені в таблиці 3.
Таблиця 3 - Основні рекомендації по розміщенню та зберіганню
продуктів в холодильній камері
Продукти Упаковка Термін
зберігання
Сире м’ясо, риба Плівка, пакети, ємкості 1-2 дні На нижній полиці
Сирий м,ясний фарш Посудина з кришкою 1 день На нижній полиці
Свіжа або приготовлена
курка, гуска, качка
Молоко, кефір, йогурти,
напої
Продукти після
кулінарної обробки
Масло вершкове,
маргарин, сири
Ковбасні вироби Плівка 2-4 дні На будь-якій полиці
Яйця Без упаковки до 1 місяця
Тістечка, торти з кремом Посудина з кришкою 2-4 дні На будь-якій полиці
Гриби свіжі Плівка 2-5 днів У посудині для овочів
Овочі, фрукти Без упаковки або плівка до 10 днів У посудині для овочів
6.6 Заморожування та зберігання продуктів в морозильній камері
Плівка або посудина з
кришкою
Заводська упаковка
Посудина з кришкою 3-4 дні На будь-якій полиці
Заводська упаковка або
плівка
3-5 днів На нижній полиці
див. на
упаковці
тиждень На будь-якій бар’єр-
6.6.1 МК призначена для заморожування та тривалого зберігання заморожених
продуктів, а також для приготування льоду.
6.6.2 Максимальна кількість продуктів (продуктивність заморожування),
яка може бути заморожена протягом 24 год при температурі навколишнього
повітря плюс 25 0С, вказана в таблиці 1. Перевищення вказаної норми веде до
збільшення тривалості заморожування і до зниження якості заморожених продуктів.
6.6.3 Для приготування харчового льоду заповніть водою форму для льоду 2
Місце розташування
На одній з бар’єр-полиць
полиці або на верхній
полиці
У вкладці на бар’єрполиці
7
(рисунок Б.1) і встановіть ії в МК.
6.6.4 Дотримуйтесь термінів зберігання для куплених готових заморожених
продуктів (терміни вказані на упаковці).
Рекомендовані терміни зберігання в МК продуктів, що заморожені в домашніх
умовах, такі:
- для жирних та солоних продуктів - до трьох місяців;
- для продуктів після кулінарної обробки та продуктів з невеликим вмістом
жиру - до півроку;
- для пісних продуктів - до одного року.
7 ДОГЛЯД ЗА ХОЛОДИЛЬНИМ ПРИЛАДОМ
7.1 У Вашому холодильному приладі передбачене автоматичне вилучення
снігового покриву задньої стінки ХК. Це означає, що кожен раз у період
зупинки компресора задня стiнка вкривається краплями води, яка стікає по канавках
на очиснику 4 (рисунок Б.1) в отвір на відформованому зливі на задній стінці ХК та
крізь втулку водовідведення 1 (рисунок Б.3) - в посудину талої води 2, розташовану
на корпусі компресора 3 і випарюється за рахунок тепла компресора та
навколишнього середовища. Таке періодичне відтаювання снігового покриву в ХК
являється обов’язковим і свідчить про нормальне функціонування холодильного
приладу.
Примітка - Очисник 4 (рисунок Б.1) повинен постійно знаходитися в отворі для
відведення талої води з ХК і попереджувати засмічення системи водовідведення.
Але якщо засмічення відбулося і обертання очисника в отворі його не усуває,
необхідно зробити промивання системи (рисунок Б.3). Повільно налийте 200 г
теплої води в отвір втулки водовідведення 1 (можна використовувати медичну
грушу), потім воду з посудини талої води 2 видаліть за допомогою губки або
,
м
якої серветки. Повторіть цю операцію кілька разів, поки вода в посудині не стане
чистою.
Для запобігання засмічення водовідведення рекомендується виконувати цю
процедуру 1 - 2 рази на рік.
7.2 Якщо утворився щільний сніговий покрив завтовшки понад 5 мм (визначається
візуально), потрібно, щоб холодильник відтаяв.
Забороняється використовувати для видалення снігового покриву гострі
металеві предмети!
Відтаювання МК бажано виконувати під час, коли в холодильнику мало продуктів
і проводиться загальне прибирання холодильного приладу.
Відтаювання виконуйте таким чином:
- вимкніть холодильний прилад з електромережі;
- витягніть з МК продукти, обгорніть їх кілька разів папером і
покладіть в прохолодне місце;
- залиште двері МК відчиненими.
Після відтаювання воду із МК видаліть за допомогою губки або м
серветки і зробіть прибирання холодильного приладу згідно з пунктом 5.2.
МК рекомендується відтаювати з метою профілактики не менше одного
разу в п,ять - шість місяців, мити ХК - не менше одного разу на місяць .
7.3 При вимкненні холодильника на довгий час слід виконати його відтаювання,
прибирання та залишити двері приладу трохи відчиненими, щоб в камерах не
утворювався неприємний запах.
,
якої
8 ПРАВИЛА ЗБЕРІГАННЯ ТА ТРАНСПОРТУВАННЯ
8.1 Холодильний прилад зберігайте в упакованому вигляді в закритих
приміщеннях з природною вентиляцією при відносній вологості не вище 70 %.
8.2 Транспортуйте холодильний прилад в упаковці у вертикальному робочому
положенні будь-яким видом критого транспорту. Надійно закріплюйте прилад, щоб
уникнути можливих ударів і переміщення його у транспортних засобах.
8
5 ПОРЯДОК УСТАНОВКИ И ПОДГОТОВКА К РАБОТЕ
5.1 Снимите упаковку с холодильного прибора и комплектующих изделий. Если
холодильник комплектуется стеклянными полками, снимите с кромок полок
полиэтиленовые транспортировочные лыжи.
5.2 Вымойте прибор теплой водой: наружную часть - моющим мыльным
средством, внутренние части - раствором пищевой соды. Насухо вытрите мягкой
тканью и тщательно проветрите.
Не допускайте использования для мойки холодильного прибора
абразивной пасты и моющих средств, содержащих кислоты и растворители.
5.3 На заднюю стенку плоскости установочной прикрепите два упора 2, которые
обеспечат необходимое расстояние от холодильного прибора до стены помещения
(рисунок Б.2).
Внимание! Расстояние от выступающих частей прибора до стены должно быть
не менее 20 мм.
5.4 Определите место установки холодильного прибора. Не располагайте его
вблизи источников тепла, влаги и в зоне попадания прямых солнечных лучей.
5.5 Для самопроизвольного закрывания дверей прибора установите его с
наклоном назад. Это, а также надежность установки прибора, особенно на
неровном полу, достигается при помощи регулировочных опор.
5.6 Установите комплектующие изделия согласно рисунку Б.1.
5.7 Холодильный прибор, находившийся на холоде, перед включением
в электросеть необходимо выдержать при комнатной температуре не
менее 8 час.
5.8 Для более рационального использования пространства холодильной камеры
и внутренней панели двери конструкцией предусмотрена перестановка полок 3 и
барьер-полок 7 по высоте (рисунок Б.1).
5.9 Ваш прибор имеет правосторонее открывание дверей. С целью обеспечения
более удобного размещения его в интерьере кухни в конструкции предусмотрена
возможность перенавески дверей для левостороннего открывания. При
необходимости это может выполнить механик мастерской по ремонту холодильных
приборов (производится за счет потребителя).
6 ПОРЯДОК РАБОТЫ
6.1 Холодильник разделен на две камеры: морозильную (МК) и холодильную
(ХК).
На боковой внутренней стенке ХК находится плафон освещения 10 (рисунок
Б.1) с ручкой датчика-реле температуры, электрической лампочкой и выключателем.
Лампочка включается автоматически при открывании двери ХК и выключается при
ее закрывании.
6.2 Включение в сеть холодильного прибора производится вилкой шнура
питания (ручка датчика-реле при этом должна быть в положении
“выключено”), включение в работу - поворотом ручки датчика-реле по
часовой стрелке, при этом должен ощущаться легкий щелчок. В момент
пуска и остановки прибора возможен незначительный шум.
Внимание! Повторное включение холодильного прибора в электросеть
необходимо производить не ранее, чем через 3-4 мин после его отключения.
6.3 Регулирование температуры в холодильнике осуществляется ручкой датчикареле. Понижение температуры задается поворотом ручки по часовой стрелке от
крайнего левого до крайнего правого положения. После этого температура в
камерах поддерживается автоматически.
Примечание - Между ХК и МК в передней части холодильного прибора за
металлической поперечиной имеется система обогрева, которая необходима для
предотвращения конденсации влаги на металлических поверхностях.В процессе
работы холодильного прибора в зависимости от температуры окружающей среды
эта поверхность нагревается, что не является причиной для беспокойства. При
значительном повышении температуры окружающей среды (выше плюс
13
4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
4.1 При эксплуатации холодильника соблюдайте общие правила электробезопасности при
пользовании электроприборами.
4.2 Ваш прибор выполнен по степени защиты от поражения электрическим током класса 1.
Если вилка его шнура питания не подходит к Вашей розетке, следует обратиться к
квалифицированному электрику для установки розетки с заземляющим контактом (производится
за счет потребителя).
4.3 Перед включением холодильного прибора проверьте исправность розетки, вилки а также
шнур питания на отсутствие нарушений изоляции.
4.4 Не допускайте повреждения шнура питания и нарушения его контактов в вилке. При
повреждении шнура, его замену необходимо производить на специальный, полученный у
изготовителя или в сервисной службе.
Во избежание опасности, замену шнура должны производить только квалифицированные
специалисты сервисной службы (специализированной мастерской).
При появлении признаков ухудшения изоляции электрооборудования (пощипывание при
касании к металлическим частям) немедленно отключите холодильный прибор от электросети
и вызовите механика обслуживающей организации для выявления и устранения неисправности.
4.5 Не кладите на установочную плоскость (сверху холодильного прибора) электронагрева-
тельные устройства, от которых может загореться пластмасса.
Не допускайте попадания влаги на токоведущие части, расположенные сзади холодильного
прибора.
4.6 Не реже одного раза в год с помощью сухой мягкой щетки или пылесоса очищайте от пыли
элементы конструкции, расположенные сзади холодильного прибора, предварительно вынув из
розетки вилку шнура питания.
4.7 Внимание! В целях обеспечения пожарной безопасности:
- не подключайте холодильный прибор к электросети с неисправной защитой от токовых
перегрузок;
- не используйте для подключения переходники, дополнительные розетки и удлинительные
шнуры;
- не производите замену элементов электропроводки с помощью лиц, не имеющих
соответствующего разрешения (лицензии);
- не устанавливайте в холодильный прибор электролампу освещения мощностью более 15 Вт;
- не эксплуатируйте холодильный прибор сверх срока службы (дальнейшая эксплуатация
возможна только после замены всех элементов электропроводки прибора).
4.8 В холодильнике используется хладагент R 600а - природный газ , ненаносящий
вреда окружающей среде, но являющийся легковоспламеняемым, поэтому необходимо
соблюдать дополнительные меры предосторожности:
Внимание! Не загромождайте вентиляционный зазор сзади холодильного прибора.
Внимание! Не используйте механические устройства или другие приспособления для уско-
рения процесса размораживания, кроме рекомендованных изготовителем.
Внимание! Не повредите охладительный контур.
Внимание! Не используйте электроприборы внутри отделений для хранения продуктов, если
они отличаются от типов, рекомендованных изготовителем.
Внимание! При разгерметизации холодильной системы хорошо проветрите помещение и не
используйте открытое пламя.
4.9 Внимание! Данный прибор не предназначен для использования людьми (включая
детей), у которых есть физические, нервные или психические отклонения или недостаток
опыта и знаний, за исключением случаев, когда за такими лицами осуществляется надзор
или проводится их инструктирование относительно использования данного прибора лицом,
отвечающим за их безопасность.
Необходимо осуществлять надзор за детьми с целью недопущения их игр с прибором.
4.10 Отключайте холодильный прибор от электросети, вынув вилку из розетки, при :
- мытье пола под ним, перемещении его на другое место;
- уборке его внутри и снаружи, оттаивании МК;
- отключении напряжения электрической сети;
- устранении неисправностей, замене лампы освещения;
- Вашем отъезде на длительное время.
8.3 При вантажно-розвантажувальних роботах не можна піддавати
холодильний прилад ударним навантаженням.
9 ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
9.1 Холодильні прилади забезпечуються гарантійним та технічним
обслуговуванням.
9.2 При виявленні несправностей, які не можна усунути відповідно
рекомендаціям, що викладені у розділі 10 цієї настанови з експлуатації, необхідно
звернутися до торговельного підприємства, яке продало виріб, або в майстерню з
ремонту холодильних приладів.
9.3 На підставі вимог “Порядку обліку покупців, що отримали гарантійну заміну
товарів або послуги з гарантійного ремонту (обслуговування)” та ст. 140
Податкового кодексу України, споживач в обов’язковому порядку надає
інформацію про себе, передбачену у гарантійних талонах (форми 3- і 4-гарант)
сервісної книжки.
9.4 Увага! При одночасному виконанні робіт з гарантійного ремонту і технічного
обслуговування вилучається тільки один талон.
9.5 Увага! Хибний виклик оплачується споживачем.
Якщо причиною виклику механіка є невиконання споживачем настанови з
експлуатації, порушення умов установлення або невідповідні умови експлуатації
(див. пункт 1.2), виклик та виконані роботи підлягають сплаті згідно прейскуранту
служби сервісу.
10 МОЖЛИВI НЕСПРАВНОСТІ ТА МЕТОДИ ЇХ УСУНЕННЯ
10.1 Можливi несправності та методи їх усунення наведенi в таблиці 4.
Увага! Перед проведенням робіт з усунення несправностей вимкніть
холодильний прилад з електромережі!
Таблиця 4 - Можливі несправності та методи їх усунення
Несправність,
її зовнішні прояви,
додаткові ознаки
Увімкнений в електромережу
холодильник не працює,
лампа освітлення не горить
Холодильний агрегат працює,
але лампа освiтлення не горить,
коли дверi холодильника
вiдчиненi
Підвищений шумУстановiть холодильник
Наявність характерного для
відлипання ляскоту при відчиненні дверей, важке відчинення дверей
Наявність води в нижній частині холодильної камери
Можлива причинаМетод усунення
Відсутність напруги в електро-
мережі
Немає контакту вилки з
розеткою
Перегоріла лампа освітленняЗнi мiть плафон, що закриває
Неправильно встановлений холодильник.
Трубопроводи холодильного агрегату торкаються до корпуса
холодильника або між собою
Прилипання ущільнювача до
площини прилягання дверей
з боку їх навіски
Засмічення водовідведенняПромийте водовiдведення
Перевiрте наявнiсть напруги
електромережi в розетцi
Забезпечте контакт вилки з
розеткою
лампу, легким натисненням
на засувки i замiнiть лампу
освiтлення
згiдно з вимогами цiєї
настанови (див.пункт 5.5).
Усуньте торкання трубопроводiв з корпусом холодильника або мiж собою, не
допускаючи пошкоджень
Промийте ущiльнювач дверей i площину шафи, до
якої прилягають дверi, теплою мильною водою, насухо
витрiть м’якою тканиною
теплою водою (див.пункт 7.1)
12
9
2 ТЕХНИЧЕСКИЕ ДАННЫЕ
Таблица 1 - Технические данные
Показатели
025
002
АЕ 81
1003
ПОЗДРАВЛЯЕМ ВАС С ПРИОБРЕТЕНИЕМ
ХОЛОДИЛЬНИКА!
Холодильник СХ 371-ХХХ КШД-256/46 имеет сертификаты соответствия в
Системах сертификации УкрСЕПРО (Украина), ГОСТ Р (Россия), Республики
Беларусь и Республики Молдова.
Система управления качеством производства холодильника отвечает
требованиям международного стандарта IСО 9001:2008 и сертифицирована в
УкрСЕПРО (Украина) и в системе ТUV CERT (Германия).
Конструкция холодильного прибора обеспечивает несложное и удобное
пользование им в течение многих лет, однако мы рекомендуем Вам потратить
некоторое время на изучение настоящего руководства. Надежная и экономичная
работа прибора зависит от правильной эксплуатации, соблюдения требований
безопасности и приведенных в руководстве указаний.
1 ОБЩИЕ УКАЗАНИЯ
1.1 Бытовой электрический холодильник СХ 371 предназначен для
охлаждения и хранения охлажденных продуктов в холодильной камере (ХК ).
В холодильнике используется хладагент R600a. Наименование хладагента
холодильника указано на табличке на задней стенке прибора.
1.2 Холодильный прибор работает от электрической сети напряжением
(220±33) В переменного тока частотой 50 Гц и предназначен для установки в
кухонных помещениях с температурой окружающего воздуха от плюс 16 до
плюс 32 °С и относительной влажностью не более 70 %.
1.3 Конструкция холодильного прибора постоянно совершенствуется,
поэтому возможны некоторые изменения, не отраженные в данном
руководстве.
Общий (брутто) объем холодильника, дм
Общий (брутто) объем МК, дм
Полезный объем МК, дм
Полезный объем ХК, дм
Температура в МК, °С, не выше
Температура в ХК,°С, не ниже
Суточный расход электроэнергии при температуре
окружающего воздуха 25 °С, кВт.час
Класс энергетической эффективности
Мощность замораживания, кг/сут
Суммарная площадь для хранения продуктов, м
Количество производимого льда, кг/час
Габаритные размеры, мм, не более:
Масса (нетто), кг, не более, при комплектации
(поз.3 в таблице 2)
- полка металлическая
- полка стеклянная
Содержание серебра, г
Примечание - Теплоэнергетические параметры (температура в ХК и МК, суточный
расход электроэнергии) определяются по стандартной методике в лабораторных условиях
при регламентированных температуре окружающей среды, влажности воздуха и др.
3
3
3
не выше
высота
ширина
глубина
3
2
256
46
46
209
- 18
0
10
0,81
А
2,0
1,14
0,120
1410
574
610
43,0
47,5
по приложению А
3 КОМПЛЕКТ ПОСТАВКИ
3.1 Перед дальнейшим чтением руководства посмотрите рисунки (приложение
Б), расположенные после текстовой части.
3.2 В комплект поставки входят упакованный холодильный прибор с набором
комплектующих изделий в соответствии с таблицей 2 и рисунком Б.1, руководство по
эксплуатации, сервисная книжка.
Таблица 2 - Комплектующие изделия
Рис. Поз. Комплектующие изделия
Б.1 1
Б.1 2
Б.1 3
Б.1 4
Б.1 5
Б.1 6
Б.1 7
Б.1 8
Б.1 9
Б.2 2
Полка МК
Форма для льда
Полка (металлическая или стеклянная)
Очиститель
Полка
Сосуд для овощей и фруктов
Барьер-полка большая
Барьер-полка
Вкладыш
Упор
Количество, шт.
1
1
3
1
1
1
1
3
2
2
10
11
Loading...
