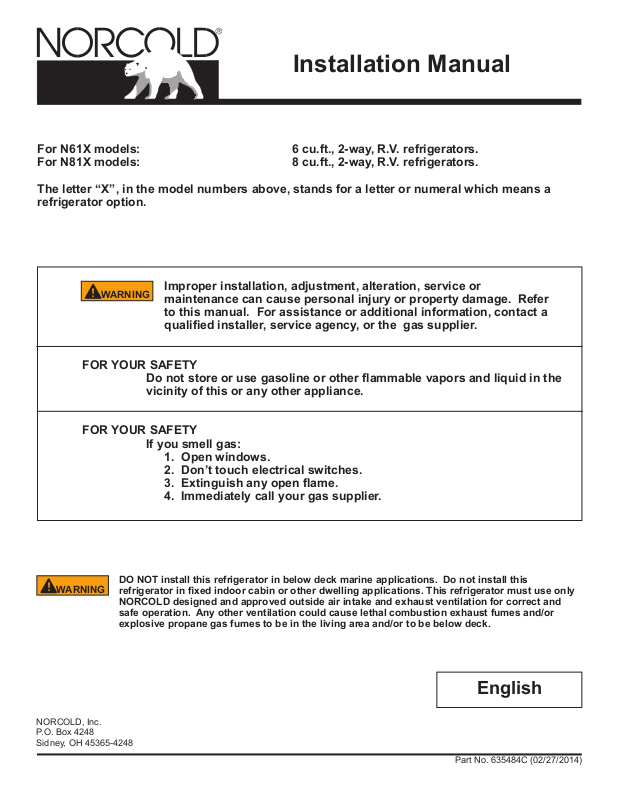

Installation Manual

For N61X models: 6 cu.ft., 2-way, R.V. refrigerators. For N81X models: 8 cu.ft., 2-way, R.V. refrigerators.

The letter “X”, in the model numbers above, stands for a letter or numeral which means a

refrigerator option.

WARNING

Improper installation, adjustment, alteration, service or maintenance can cause personal injury or property damage. Refer to this manual. For assistance or additional information, contact a

qualied installer, service agency, or the gas supplier.

FOR YOUR SAFETY

Do not store or use gasoline or other ammable vapors and liquid in the

vicinity of this or any other appliance.

FOR YOUR SAFETY

If you smell gas:

1. Open windows.

2. Don’t touch electrical switches.

3. Extinguish any open ame.

4. Immediately call your gas supplier.

DO NOT install this refrigerator in below deck marine applications. Do not install this refrigerator in xed indoor cabin or other dwelling applications. This refrigerator must use only NORCOLD designed and approved outside air intake and exhaust ventilation for correct and safe operation. Any other ventilation could cause lethal combustion exhaust fumes and/or explosive propane gas fumes to be in the living area and/or to be below deck.

NORCOLD, Inc. P.O. Box 4248 Sidney, OH 45365-4248

English

Part No. 635484C (02/27/2014)

Page 2

Table of Contents

Safety Awareness .....................................................................................................................................................................................2

Safety Instructions ....................................................................................................................................................................................2

Certication and Code Requirements.......................................................................................................................................................3

Ventilation Requirements..........................................................................................................................................................................4

Key Refrigerator Dimensions....................................................................................................................................................................5

Assemble the Enclosure for the Refrigerator............................................................................................................................................5

Install the Lower and Upper Vents............................................................................................................................................................6

Install Decorative Door Panels ...............................................................................................................................................................10

Install the Refrigerator ............................................................................................................................................................................ 11

Reverse the Door Swing-Nonmetal Doors (optional) .............................................................................................................................12

Reverse the Door Swing-Metal Doors (optional) .................................................................................................................................... 14

Connect the Electrical Components .......................................................................................................................................................16

Connect the 120 volts AC supply ....................................................................................................................................................16

Connect the 12 volts DC supply ...................................................................................................................................................... 16

Connect the Low Ambient Heater (optional) ...........................................................................................................................................17

Connect the Propane Gas Components.................................................................................................................................................17

Connect the propane gas supply system ........................................................................................................................................17

Examine the propane gas supply system for leaks ......................................................................................................................... 18

Ignition and Start Up ...............................................................................................................................................................................18

Ignition and start up .........................................................................................................................................................................18

Do a test of the gas safety valve .....................................................................................................................................................19

Shut down - all models ....................................................................................................................................................................19

Display Codes ........................................................................................................................................................................................19

Fault Codes ...........................................................................................................................................................................................20

Safety Awareness

Read this manual carefully and understand the contents before you install the refrigerator.

Be aware of possible safety hazards when you see the safety alert symbol on the refrigerator and in this manual. A signal word follows the safety alert symbol and identies the danger of the hazard. Carefully read the descriptions of these signal words to fully know their meanings. They are for your safety.

WARNING

CAUTION

This signal word means a hazard, which if ignored, can cause dangerous personal injury, death, or much property damage.

This signal word means a hazard, which if ignored, can cause small personal injury or much property damage.

Safety Instructions

WARNING

- This refrigerator is not approved for use as a free standing refrigerator. It is equipped for the use of propane gas only

and can not be changed to use any other fuels (natural gas, butane, etc.).

- Incorrect installation, adjustment, alteration, or maintenance of this refrigerator can cause personal injury, property

damage, or both.

- Obey the instructions in this manual to install intake and exhaust vents.

- Do not install the refrigerator directly on carpet. Put the refrigerator on a metal or wood panel that extends the full width and depth of the refrigerator.

Installation Manual 2

Page 3

- Do not allow anything to touch the refrigerator cooling system.

- Propane gas can ignite and cause an explosion that can result in property damage, personal injury, or death. Do not

smoke or create sparks. Do not use an open ame to examine the propane gas supply line for leaks. Always use two

wrenches to tighten or loosen the propane gas supply line connections.

- Make sure the electrical installation obeys all applicable codes. See “Certication and Code Requirements” section.

- Do not bypass or change the refrigerator’s electrical components or features.

- Do not spray liquids near electrical outlets, connections, or the refrigerator components. Many liquids are electrically

conductive and can cause a shock hazard, electrical shorts, and in some cases re.

- The refrigerator cooling system is under pressure. Do not try to repair or to recharge a defective cooling system.

- The cooling system contains sodium chromate. The breathing of certain chromium compounds can cause cancer. The cooling system contents can cause severe skin and eye burns, and can ignite and burn with an intense ame. Do not bend, drop, weld, move, drill, puncture, or hit the cooling system.

CAUTION

- The rear of the refrigerator has sharp edges and corners. To prevent cuts or abrasions when working on the

refrigerator, use caution and wear cut resistant gloves.

Certication and Code Requirements

This refrigerator is certied by CSA International as meeting the

latest edition of ANSI Z21.19 / CSA 1.4 standards for installation in

mobile homes or recreational vehicles.

The refrigerator must be installed in accordance with this “Installation Manual” in order for the Norcold limited warranty to be in effect. In addition, the installation must conform to the following, as applicable:

In the United States and Canada:

- Local codes, or in the absence of local codes, the National Fuel Gas Code, ANSI Z223.1/NFPA 54, the Natural Gas and Propane installation Code, CSA B149.1, ANSI A119.2 Recreational Vehicles Code, and CSA Z240 RV Series, Recreational Vehicles.

- A manufactured home (mobile home) installation must conform with the Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 [formerly the Federal Standard for Mobile Home Construction and Safety, Title 24 (part 280), and the current CSA Z240.4, Gas-equipped Recreational Vehicles and Mobile Housing.

- If an external power source is utilized, the appliance, when installed, must be electrically grounded in accordance with local codes or, in the absence of local codes, the National Electrical code, and ANSI/NFPA 70, or the Canadian Electrical Code, CSA C22.2.

Parts 1 and 2.

All propane gas supply piping and ttings must obey local, state, and national codes about type and size. These components must also obey the current NFPA 1192 section 2-4, and in Canada with the current CAN 1-6.10 Standard.

Art01290

Installation Manual 3

Page 4

Ventilation Requirements

WARNING

- Make sure there is sufcient intake of fresh air for combustion.

- Make sure the living space is completely isolated from the combustion system of the refrigerator.

- Make sure there is complete and unrestricted ventilation of the ue exhaust which, in gas mode, can produce carbon monoxide. The breathing of carbon monoxide fumes can cause dizziness, nausea, or in extreme cases, death.

- Make sure the refrigerator is completely isolated from its heat generating components through the correct use of bafes and panel construction.

Certied installation needs one lower intake vent and one upper exhaust vent. Install the vents exactly as written in this manual. Any other installation method voids both the certication and the factory warranty of the refrigerator.

The bottom of the opening for the lower intake vent, which is also the service access door, must be even with or immediately below the oor level. This allows any leaking propane gas to escape to the outside and not to collect at oor level.

CSA International certication allows the refrigerator to have zero (0) inch minimum clearance at the sides, rear, top, and bottom. While there are no maximum clearances specied for certication, the following maximum clearances are necessary for correct refrigerator performance:

Bottom 0 inch min. 0 inch max.

Each Side 0 inch min 1/2 inch max.

Top 0 inch min. 1/4 inch max.

Rear 0 inch min. 1 inch max.

The completed installation must:

These clearances plus the lower and upper vents cause the natural air draft that is necessary for good refrigeration. Cooler air comes in through the lower vent, goes up around the refrigerator coils where it removes the excess heat from the refrigerator components, and goes out through the upper vent. If this air ow is blocked or decreased, the refrigerator will not cool correctly.

Each NORCOLD model is certied by CSA International for correct ventilation. Install only the certied vents that are listed in this manual.

Installation Manual 4

Page 5

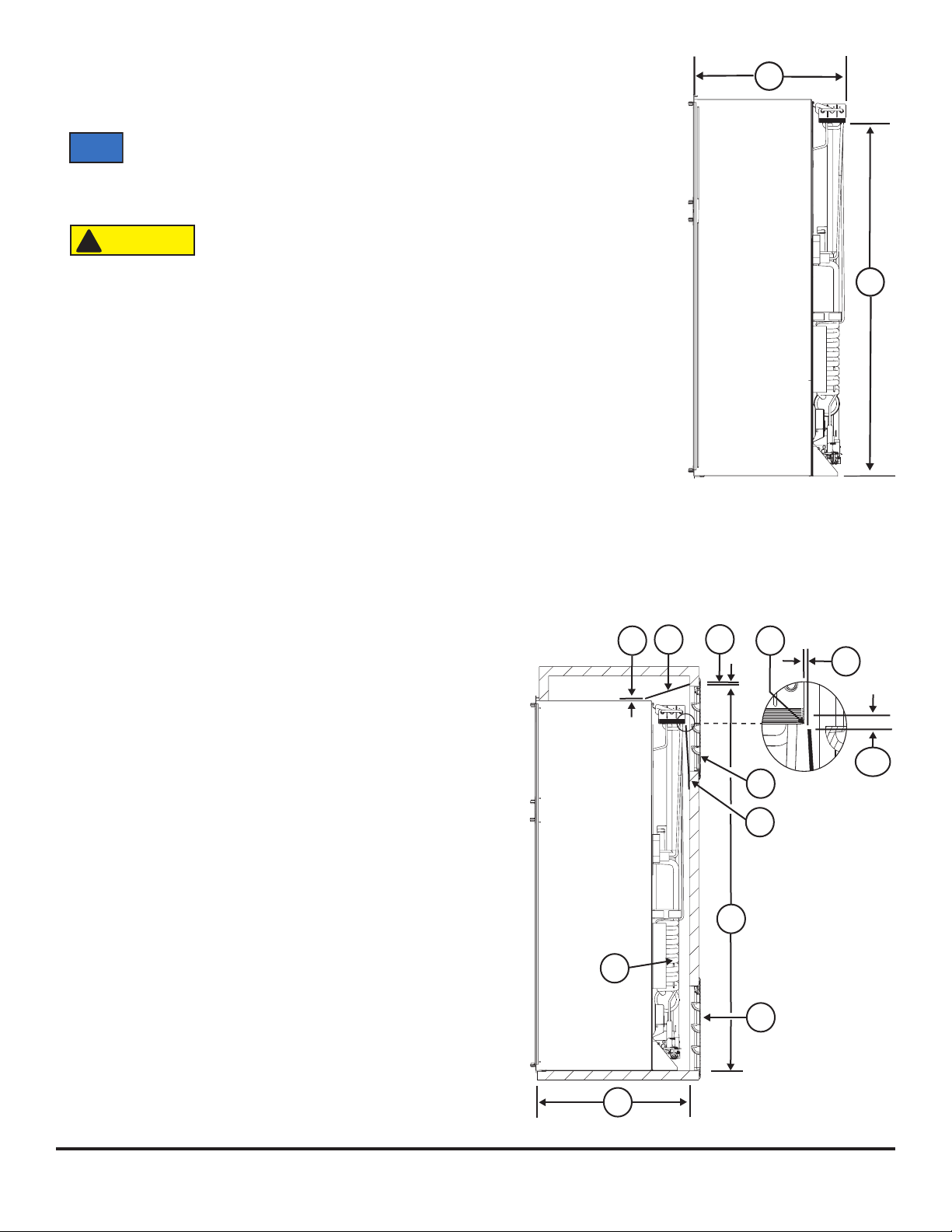

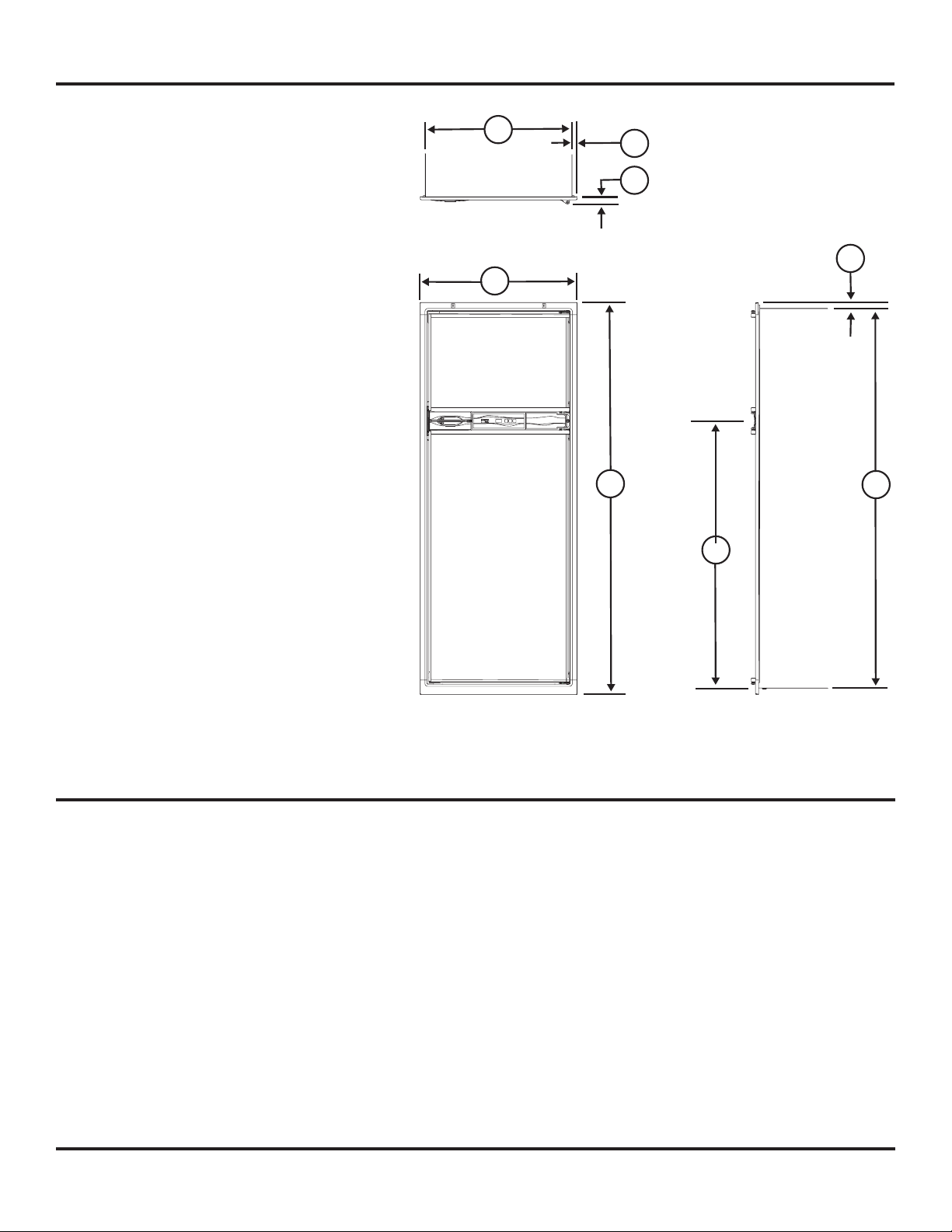

Key Refrigerator Dimensions

Art01733

These key refrigerator dimensions are for your

reference as necessary (See Art01733).

Refrigerator cabinet width w/o trim:

23.47 in. max. .................................................. 1

Refrigerator width overall w/ trim:

24.6in............................................................... 2

Refrigerator cabinet to side trim:

0.80 in.............................................................. 3

Refrigerator cabinet height w/o trim:

N600 models - 52.85 in. max. ......................... 4

N800 models - 59.85 in. max. ......................... 4

Refrigerator height overall w/ trim:

N600 models - 54.5 in. .................................... 5

N800 models - 61.5 in. .................................... 5

Refrigerator cabinet to top/bottom trim:

0.93 in.............................................................. 6

Enclosure wall to hinges:

1.10 in.............................................................. 7

Refrigerator cabinet to center of handles:

N600 models - 32.5 in. .................................... 8

N800 models - 39.5 in. .................................... 8

Assemble the Enclosure for the Refrigerator

1. Make sure the enclosure is 59.88 - 60.01 inches high for N81X models or 52.88 - 53.01 inches high for N61X models x 23.50 -

23.63 inches wide x 24 inches deep.

2. Make sure the oor is solid and level.

- The oor must be metal or a wood panel and extend the full width and depth of the enclosure.

- The oor must be able to support the weight of the refrigerator and its contents.

3. Make sure there are no adjacent heat sources such as a furnace vent, a hot water heater vent, etc.

Installation Manual 5

Page 6

4. If there is more than 1/2 inch between either side of the refrigerator and the inside of the enclosure:

- Fill the space with berglass insulation or add a bafe to eliminate the excess clearance.

- Make sure that the rear of the batt-type insulation is between 18 - 19 inches from the face of the enclosure.

- Securely attach the batt-type insulation to the enclosure so that it remains in this position during refrigerator installation, if it becomes wet, and in windy conditions.

Install the Lower and Upper Vents

1. Using the following chart, decide which vents and rough opening (RO) sizes to use:

Certied Vent P/N RO Height RO Width

Upper Roof Exhaust Cap 622293 N/A N/A

Upper Roof Exhaust Vent 616319 24 in. 5 1/4 in.

Lower Metal Intake 616010 13 5/8 in. 21 5/8 in.

Upper Exhaust & Lower Intake Plastic 621156 13 3/4 in. 21 1/2 in.

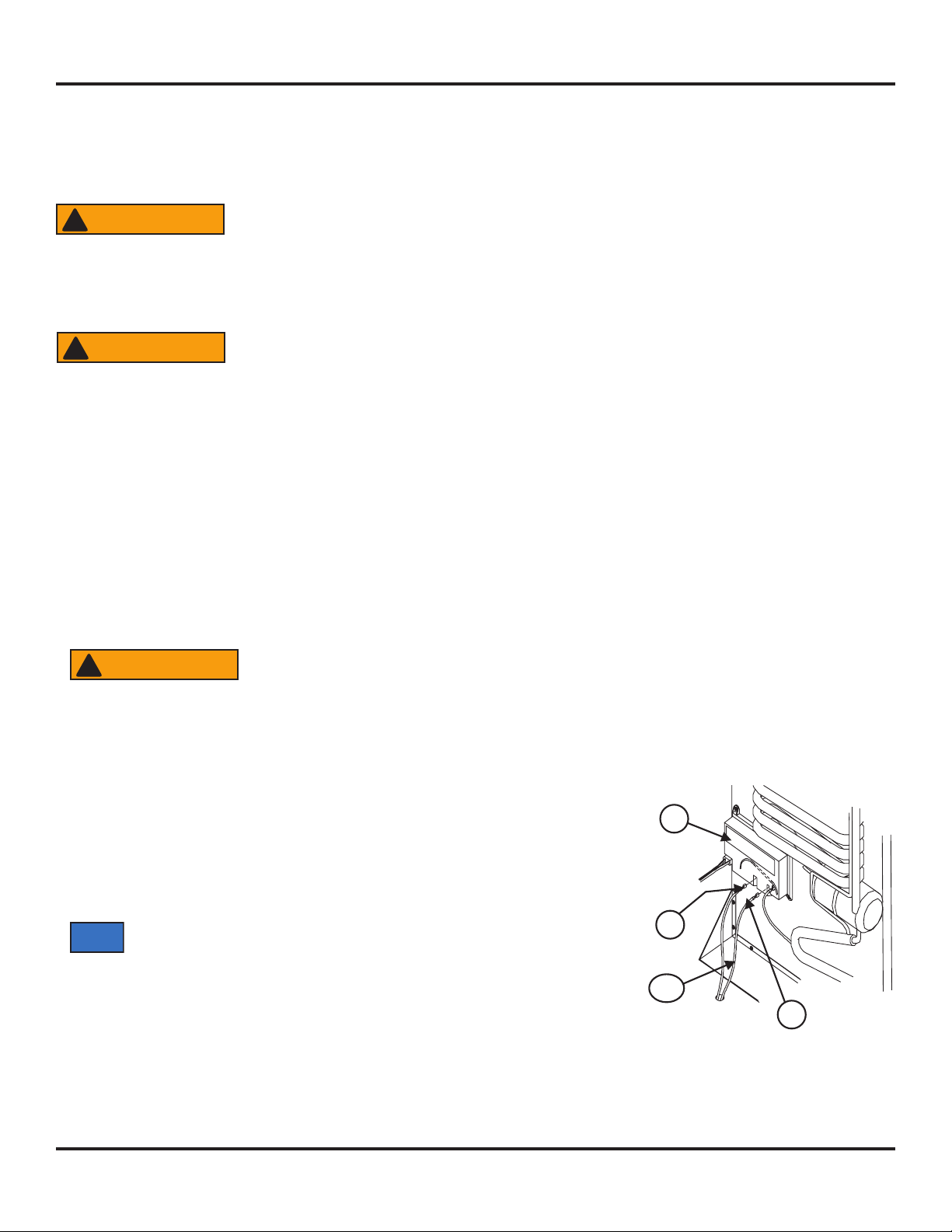

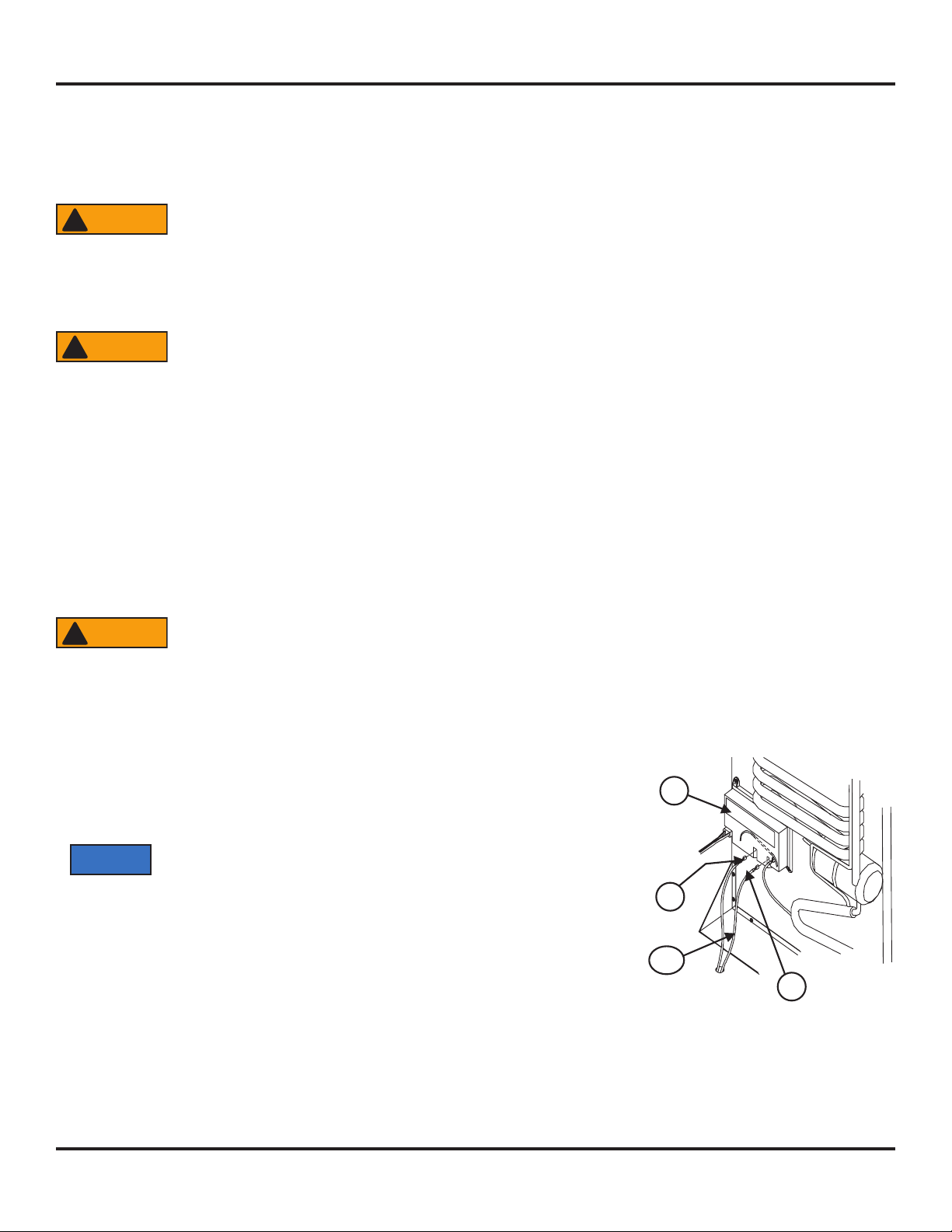

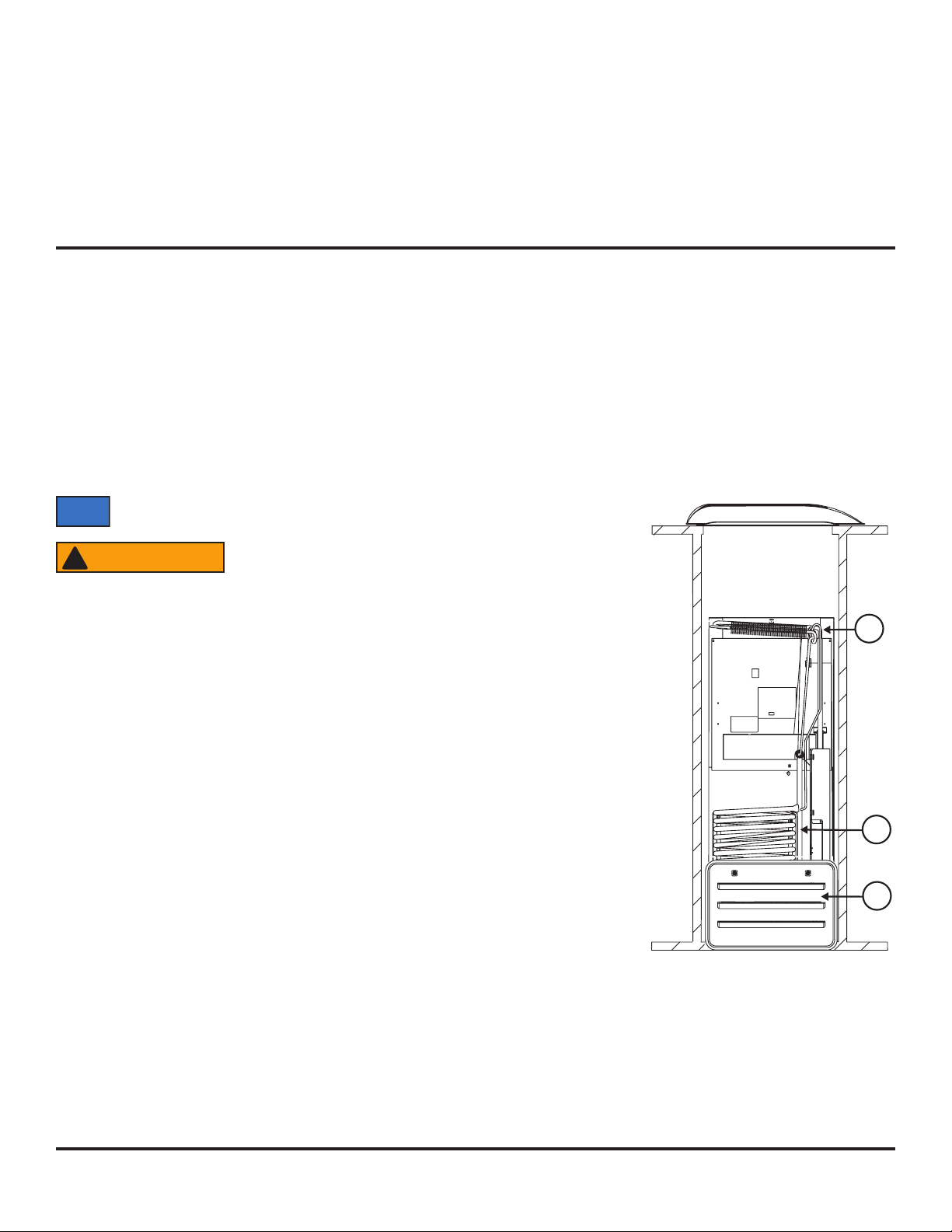

2. Install the lower intake vent (See Art01598, Art01599, and Art01602):

NOTICE

WARNING

- Make sure the bottom of the opening of the lower intake vent [9] is even with or immediately below the oor level.

- Align the lower intake vent vertically below the coils [10] and the condenser [11] of the

refrigerator.

The lower intake vent is also the service access opening for the components on the rear of the refrigerator.

Make sure the bottom of the opening of the lower intake vent is even with or immediately below the oor level. This allows any leaking propane gas to escape to the outside and not to collect at oor level.

Art01602

Installation Manual 6

Page 7

3. Install the upper exhaust vent:

CAUTION

NOTICE

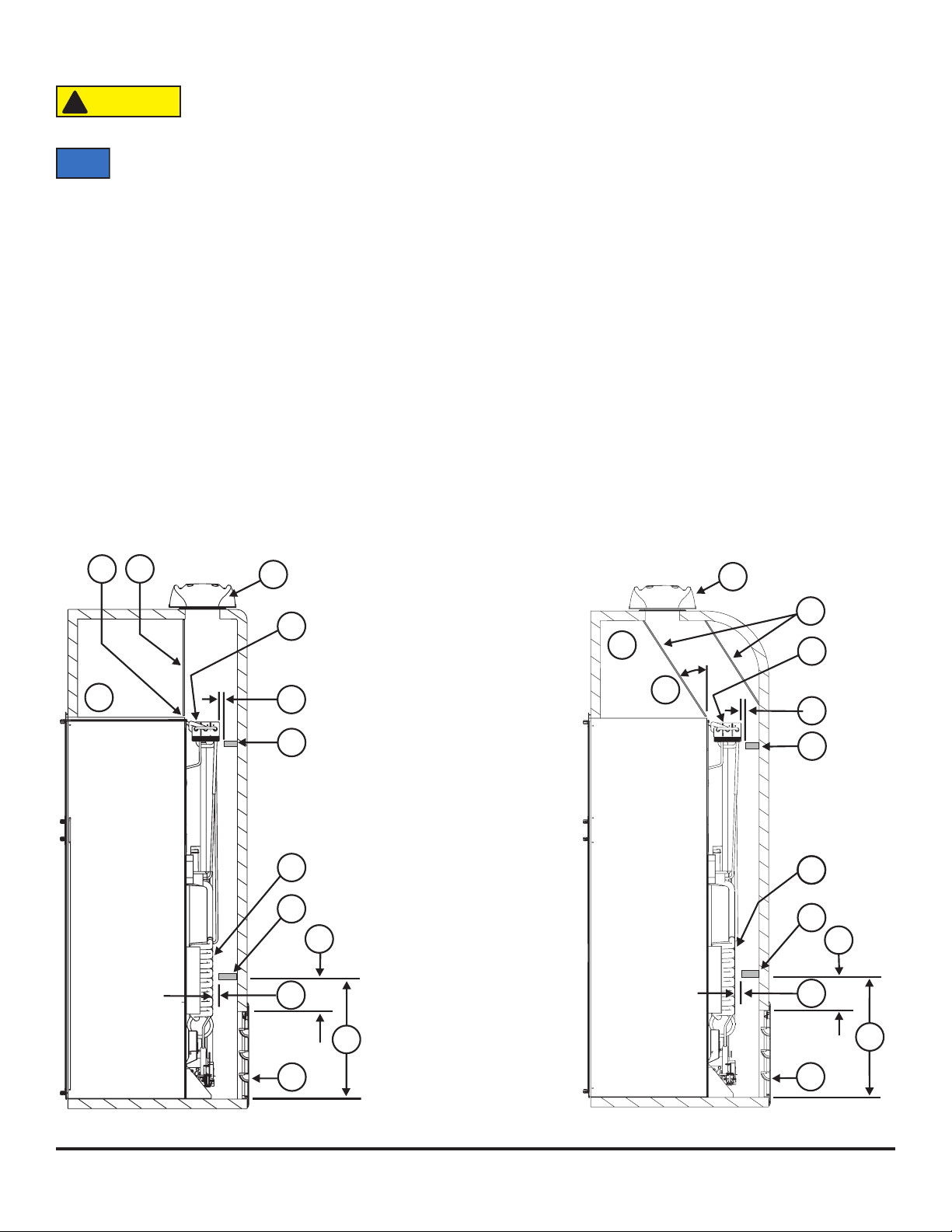

- If the design of the vehicle allows, install the roof exhaust vent [12] directly above the condenser [11] of the refrigerator (See

Art01598).

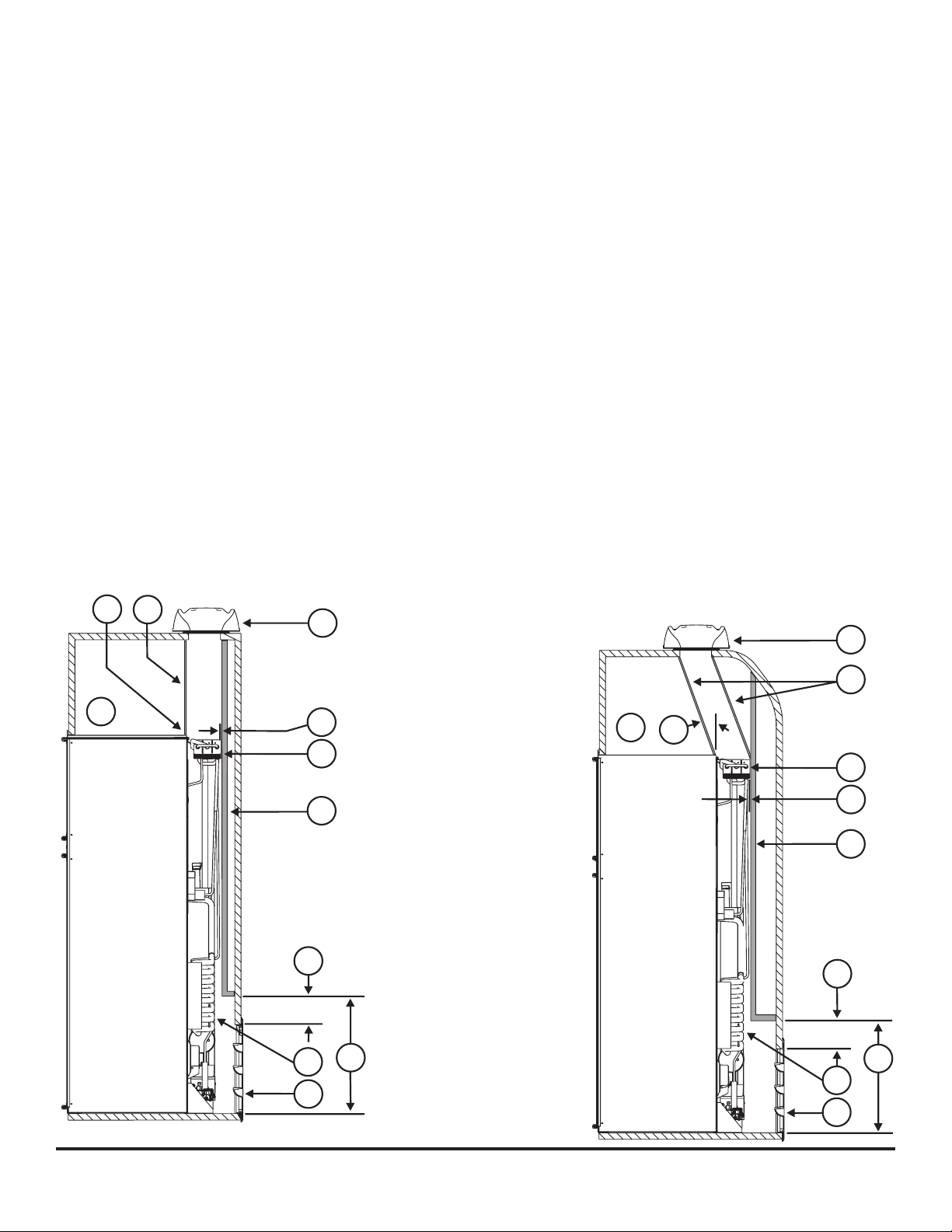

- Install a bafe [13] to prevent stagnant hot air in the area [14] above the refrigerator.

- If the design of the vehicle does not allow you to install the roof exhaust vent directly above the condenser [11] of the refrigerator

(See Art01599).

- Align the roof exhaust vent [12] above the condenser [11] of the refrigerator and move it inboard as necessary.

Make sure that no sawdust, insulation, or other construction debris is on the refrigerator or in the enclosure. Debris can cause a combustion hazard and prevent the refrigerator from operating correctly.

Tighten the screws of the upper roof exhaust cap to 10 inch-pounds max. Also make sure that the air ow around the

upper roof exhaust cap is not blocked or decreased by other roof mounted features such as a luggage carrier, an air conditioner, a solar panel, etc.

- Make sure there is less than 1/4 inch clearance [715] between the bafe and the top of the refrigerator.

- Make sure the bafe is the full width of the inside of the enclosure.

Art01598

Art01599

Installation Manual 7

Page 8

- Install two bafes [13] to prevent stagnant hot air in the area [14] above the refrigerator.

Art01617

- Make sure the bafes are the full width of the inside of the enclosure.

- Make sure that the bafes are no more than 45° from vertical [20].

- Put one bafe between the top rear edge of the refrigerator and the inside edge of the upper exhaust vent opening.

- Put the other bafe between the outside edge of the upper exhaust vent opening and the side wall of the vehicle.

- If the depth of the enclosure is 24 inches or more and is less than 25 inches, no bafes are necessary at the rear of the enclosure.

- If the depth of the enclosure is 25 inches or more and is less than 26 inches, add two bafes [16] to the rear of the enclosure (See

Art01598 and Art01599).

- Put one bafe 18 inches to 18 1/2 inches above the bottom of the enclosure [17] (4 1/4 inches to 4 3/4 inches above the top of the lower intake vent opening REF) [18].

- Put the other bafe at the lowest edge of the condenser [11] of the refrigerator.

- Make sure that the bafes are 1 inch or less [19] from the coils [10] and condenser of the refrigerator.

- Make sure that the bafes are the full width of the inside of the enclosure.

- If the depth of the enclosure is more than 26 inches, install a wood or an aluminum or galvanized sheet solid box bafe [21] in the rear of the enclosure (See Art01617 and Art01618).

- Make sure that the bottom of the solid box bafe is 18 inches to 18 1/2 inches above the bottom of the enclosure [17] (4 1/4 inches to 4 3/4 inches above the top of the lower intake vent opening REF) [18] .

Installation Manual 8

Art01618

Page 9

- Make sure that the back of the solid box bafe is perpendicular to the bottom of the

Art01601

enclosure.

- Make sure that the back of the solid box bafe is either against the top of the enclosure or against the angled bafe [13] (depending on the vehicle design).

- Make sure that the solid box bafe is one inch or less [19] from the coils [10] and condenser of the refrigerator.

- Make sure that the solid box bafe is the full width of the inside of the enclosure.

- If the design of the vehicle does not allow you to install a roof exhaust vent, install an upper side-wall exhaust vent.

NOTICE

- Make sure the refrigerator model is equipped with a fan.

- Install the upper side-wall exhaust vent [24] (See Art01592 and Art01593).

The refrigerator is 23.7 in. min. to 24.0 in. max. from the rear of the breaker to the rear of the condenser [22]. N61X models are 47.1 in. min. to 47.4 in. max. from the bottom of the refrigerator to the bottom of the refrigerator condenser [23]. N81X models are 54.1 in. min. to 54.4 in. max. from the bottom of the refrigerator to the bottom of the refrigerator condenser [23] (See Art01601).

Only use an upper side-wall exhaust vent on refrigerator models

CAUTION

- For N61X models, make sure the distance [25] from the bottom of the enclosure to the top of the rough opening for the upper exhaust vent is at least 55 inches.

- For N81X models, make sure the distance [25] from the bottom of the enclosure to the top of the rough opening for the upper exhaust vent is at least 62 inches.

- Align the upper exhaust vent [24] horizontally above the lower intake vent [9] of the refrigerator.

- To prevent stagnant hot air in the area above the refrigerator, install an aluminum or galvanized steel sheet bafe [13] between the top of the refrigerator and the top of the upper exhaust vent.

- Make sure there is less than 1/4 inch clearance between

- Make sure that the bafe is against the wall of the

that are equipped with a fan. If you use an upper side-wall exhaust vent on a refrigerator model that is not equipped with a fan, the

refrigerator cooling performance will be poor.

the bafe and the top of the refrigerator and that the bafe overlaps the refrigerator 1 inch or less.

vehicle at the top of the upper exhaust vent and 1/4 inch or less from the top of the opening for the upper exhaust vent [15].

213

- Make sure the bafe is the full width of the inside of the

enclosure.

- When using an upper side-wall exhaust vent:

- If the depth of the enclosure is 24 inches or more and is less than 26 inches [27], install a bent aluminum or galvanized steel sheet bafe [26] to the rear of the enclosure (See Art01592).

Art01592

Installation Manual 9

Page 10

- Make sure that the bend of the bafe is the full

Art00965

width of the inside of the enclosure.

1513

- Make sure that the bend of the bafe is ush with the bottom edge of the upper intake vent door frame.

- Make sure that the top edge of the bafe is 1/4 inch [213] below the bottom of the condenser and that there is 1/4 inch or less clearance [15] between the rear of the condenser and the bafe.

- If the depth of the enclosure is more than 26 inches [27], install a wood or an aluminum or galvanized steel sheet solid box bafe [21] between the lower intake vent and the upper exhaust vent (See

Art01593).

- Make sure that the solid box bafe is the full width of the inside of the enclosure.

- Make sure that the back of the solid box bafe is perpendicular to the bottom of the enclosure.

- Make sure that the horizontal top of the solid box bafe is even with the bottom edge of the upper exhaust vent [24].

213

Art01593

- Make sure that the vertical top edge of the bafe is between 1/4 inch [213] below the condenser and 1 1/2 inches above the bottom of the condenser.

- Make sure that there is 1/4 inch or less clearance [15] between the rear of the condenser and the bafe.

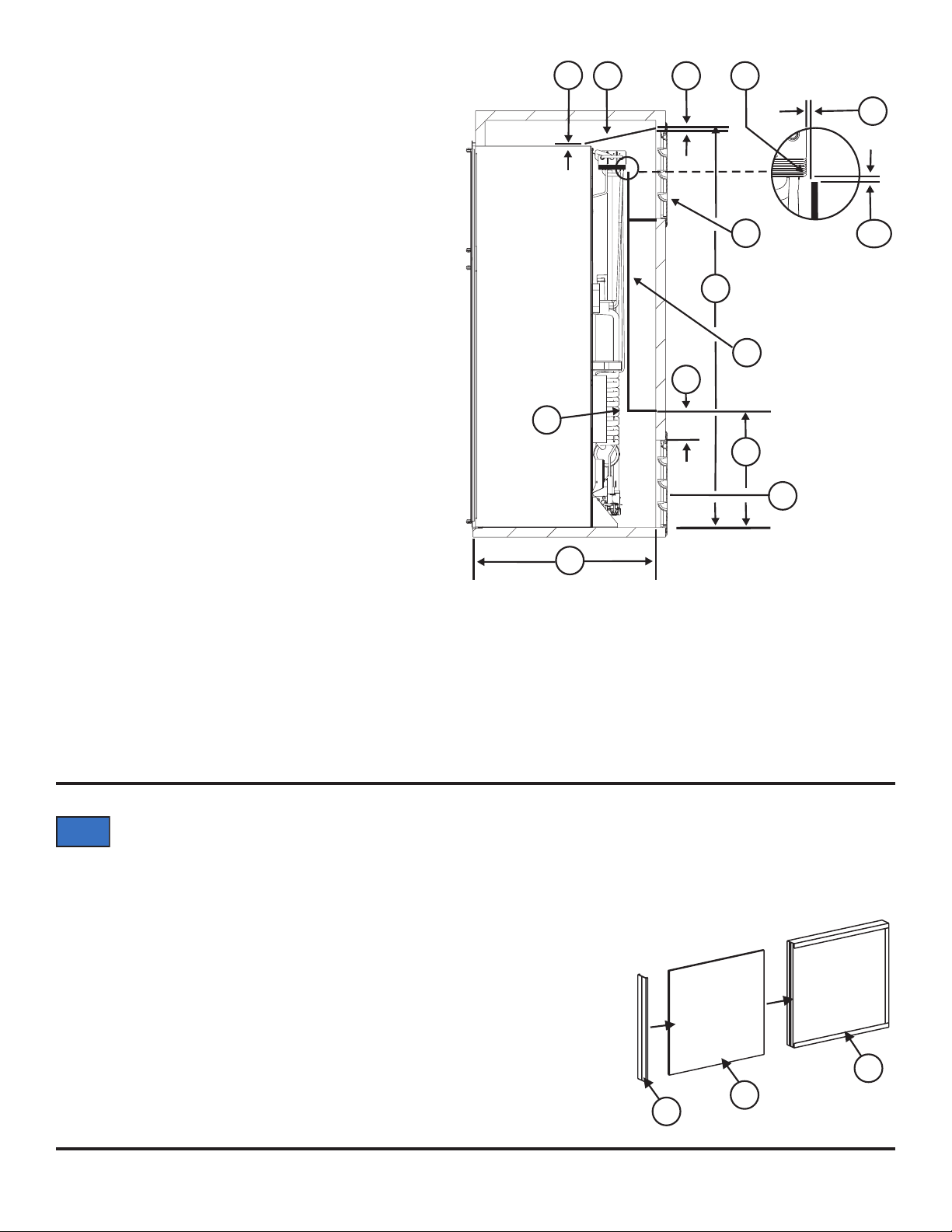

Install Decorative Door Panels

NOTICE

- Make an upper door panel that is 21 19/32 inches wide x 14 17/32 inches high.

- Make a lower door panel that is:

- 21 19/32 inches wide and

- 31 5/8 inches high (for N6XX models) or

- 38 5/8 inches high (for N8XX models).

- Pull the panel retainer [37] off each door (See Art00965).

- Push the decorative door panel [38] into the slots of the door [39].

- Push each panel retainer into the slot on the edge of the door.

The doors are made to accept decorative panels. The decorative panels must be 3/16 inch or less in thickness. Install the decorative door panels in the refrigerator doors before installing the refrigerator in the vehicle.

Installation Manual 10

Page 11

Install the Refrigerator

Art00964

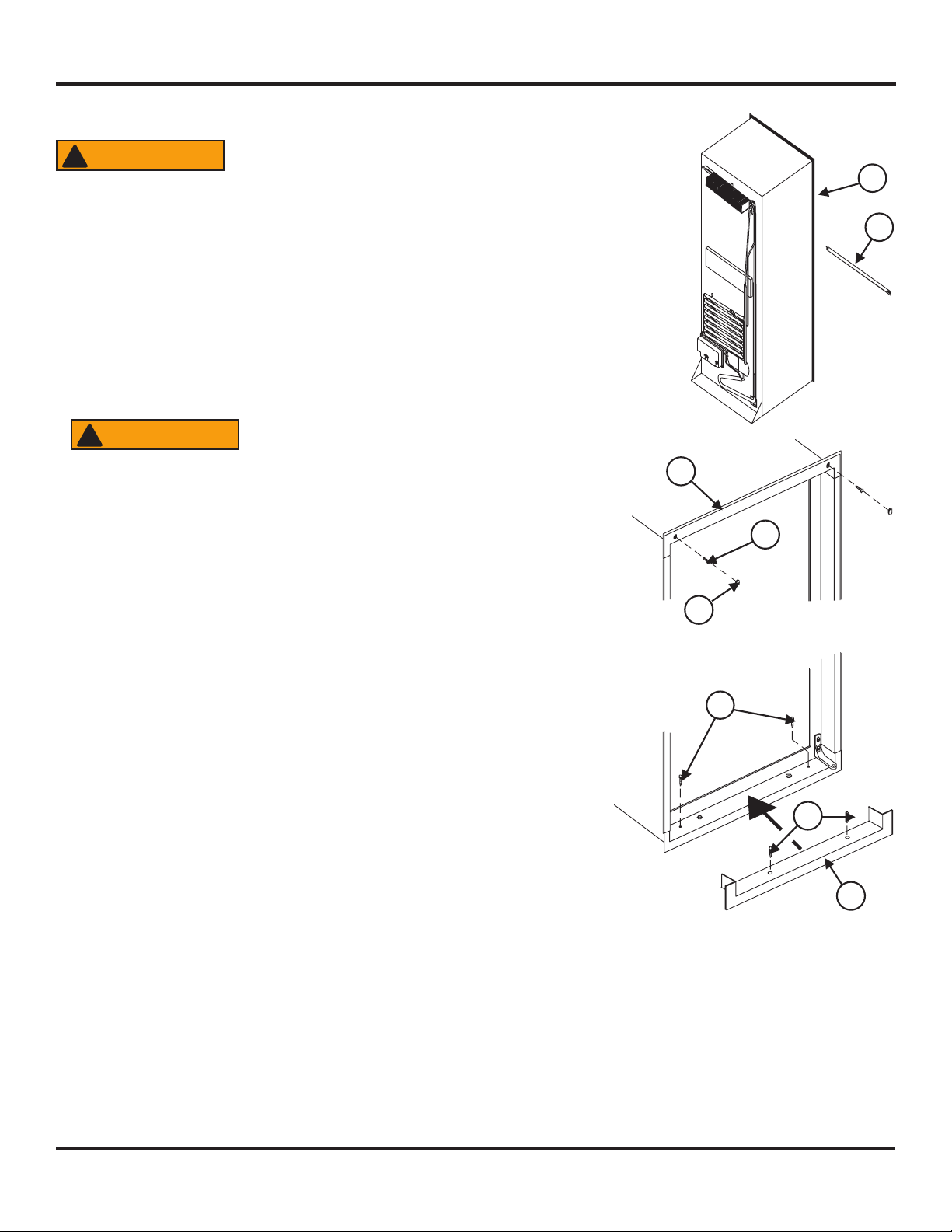

Put the refrigerator in position (See Art00962, Art00963, and Art00964):

WARNING

- Push the refrigerator completely into the enclosure.

- Put the upper trim piece [40] onto the front of the refrigerator.

- Put screws [41] through the upper and lower mounting anges on the front of the refrigerator and into the enclosure wall and oor.

- Put a cap [42] on each of the screw holes in the upper trim piece [40] on the front of the

refrigerator.

WARNING

- Push the bottom trim piece [29] onto the front of the refrigerator.

- Put two screws [41] through the trim piece, the mounting ange, and into the oor.

- Put screws through mounting ange on the rear of the refrigerator and into the oor.

Make sure the combustion seal [28] is not broken, is completely around the refrigerator mounting anges, and is between the mounting anges

and the wall of the enclosure If the seal is not complete, exhaust fumes

can be present in the living area of the vehicle. The breathing of exhaust

fumes can cause dizziness, nausea, or in extreme cases, death.

Do not omit the bottom trim piece. This piece is part of the combustion

seal.

Art00962

Art00963

Installation Manual 11

Page 12

Reverse the Door Swing-Nonmetal Doors (optional)

This refrigerator has cabinet hinges that allow you to change the direction the door opens by moving the hinges on a diagonal to the opposite side.

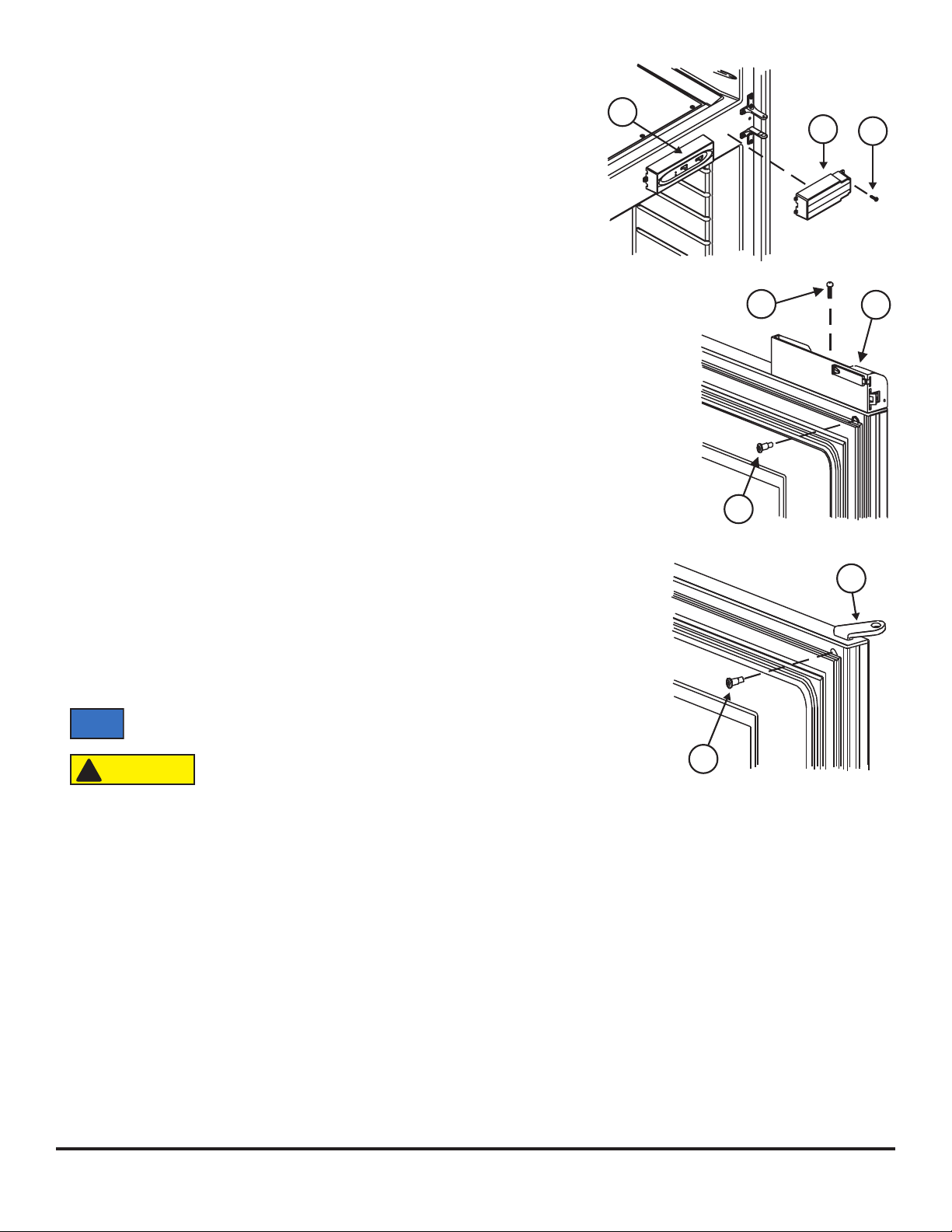

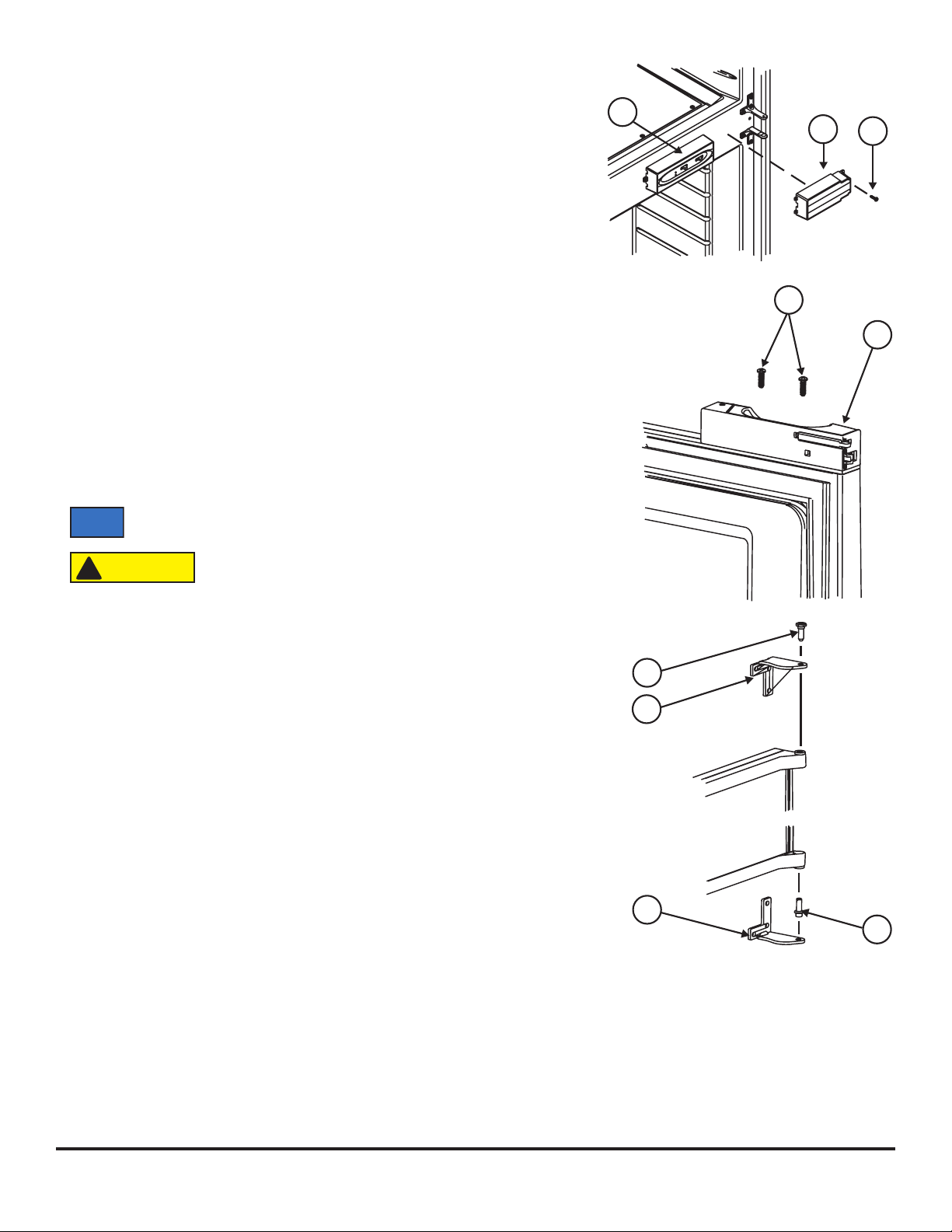

1. Remove the doors (See Art01726):

- Remove the storage bins from the doors.

NOTICE

- Remove and save the upper hinge pin [63] from each door.

- Pull the door latch and remove each door from the refrigerator.

- Remove and save the lower hinge pin [64] from each hinge.

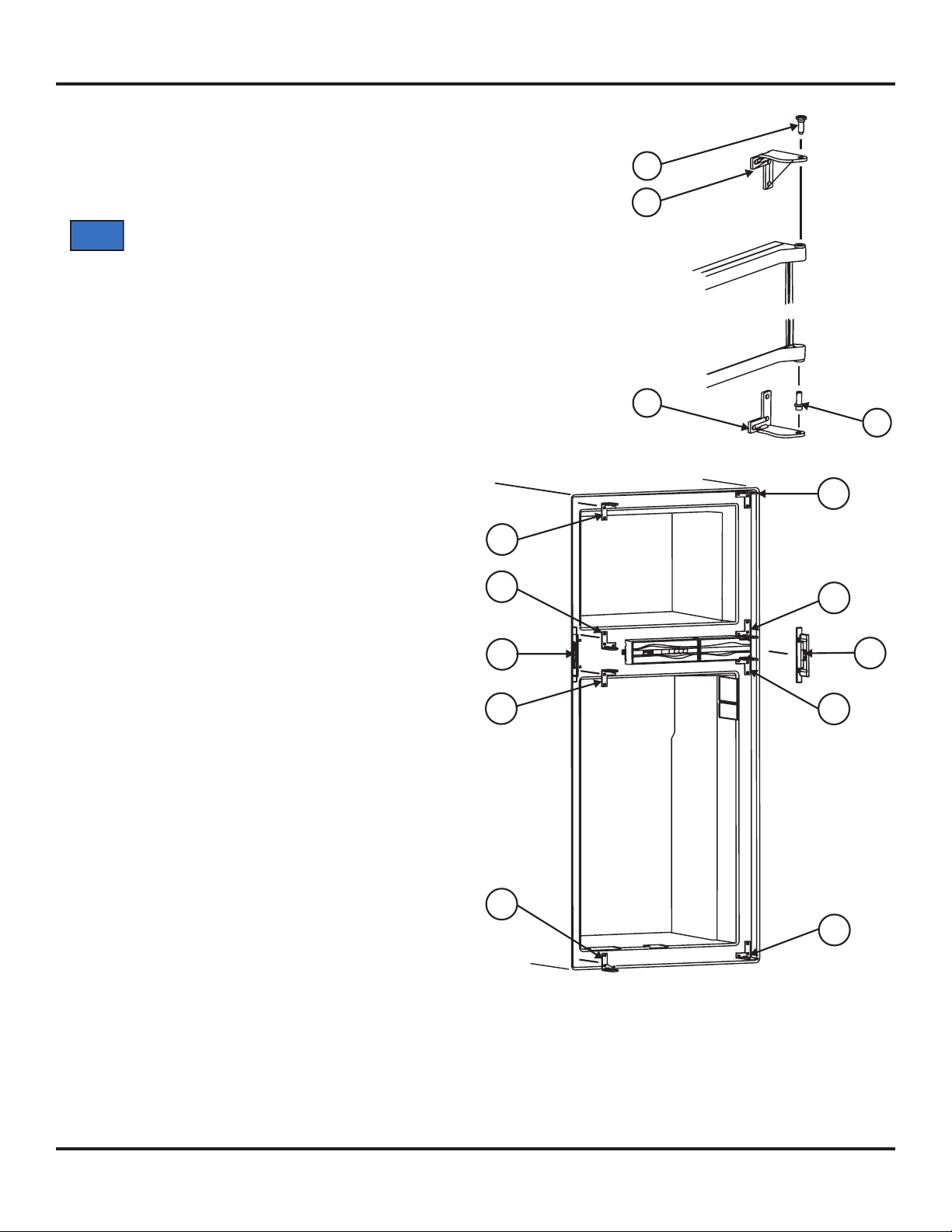

2. Change the position of the cabinet hinges and the strike plate (See Art01728):

- Remove and save the screws from the strike plate [65a].

- Remove the two plastic hole caps that are near the strike plate.

- Remove the L-shaped plastic covers that are opposite the hinges.

- Remove and save the screws from the upper cabinet hinge [66a] of each door.

- Put each of these hinges on the other side of the refrigerator as the lower hinge [66b].

- Attach each of these hinges with screws.

- Remove and save the screws from the lower cabinet hinge [67a] of each door.

Do not mix the upper and lower hinge pins because they are different.

67b

66b

Art01726

66a

67a

- Put each of these hinges on the other side of the refrigerator as the upper hinge [67b].

- Attach each of these hinges with screws.

- Put the L-shaped plastic covers over the holes that were used by the hinges.

65a

67b

66b

65b

66a

67a

Art01728

Installation Manual 12

Page 13

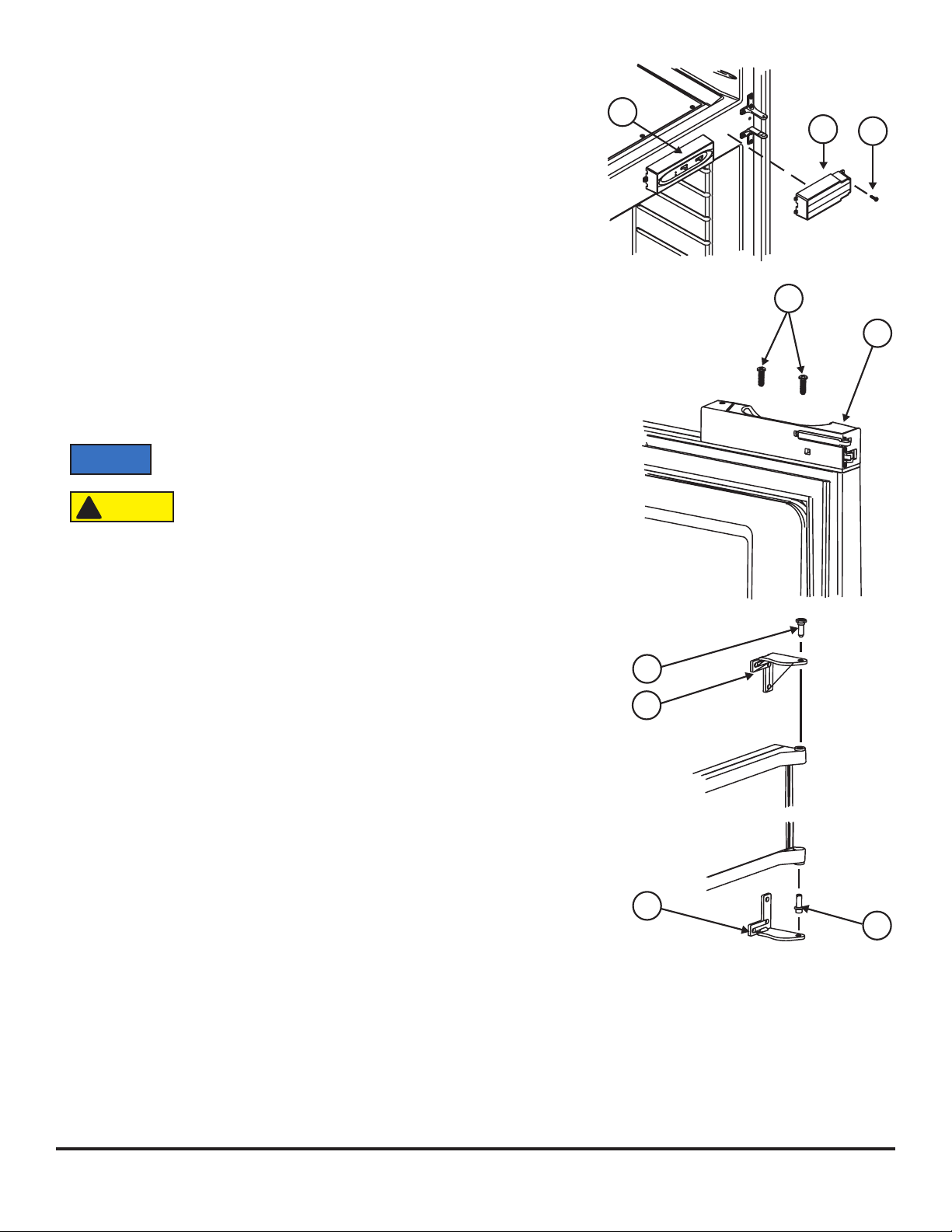

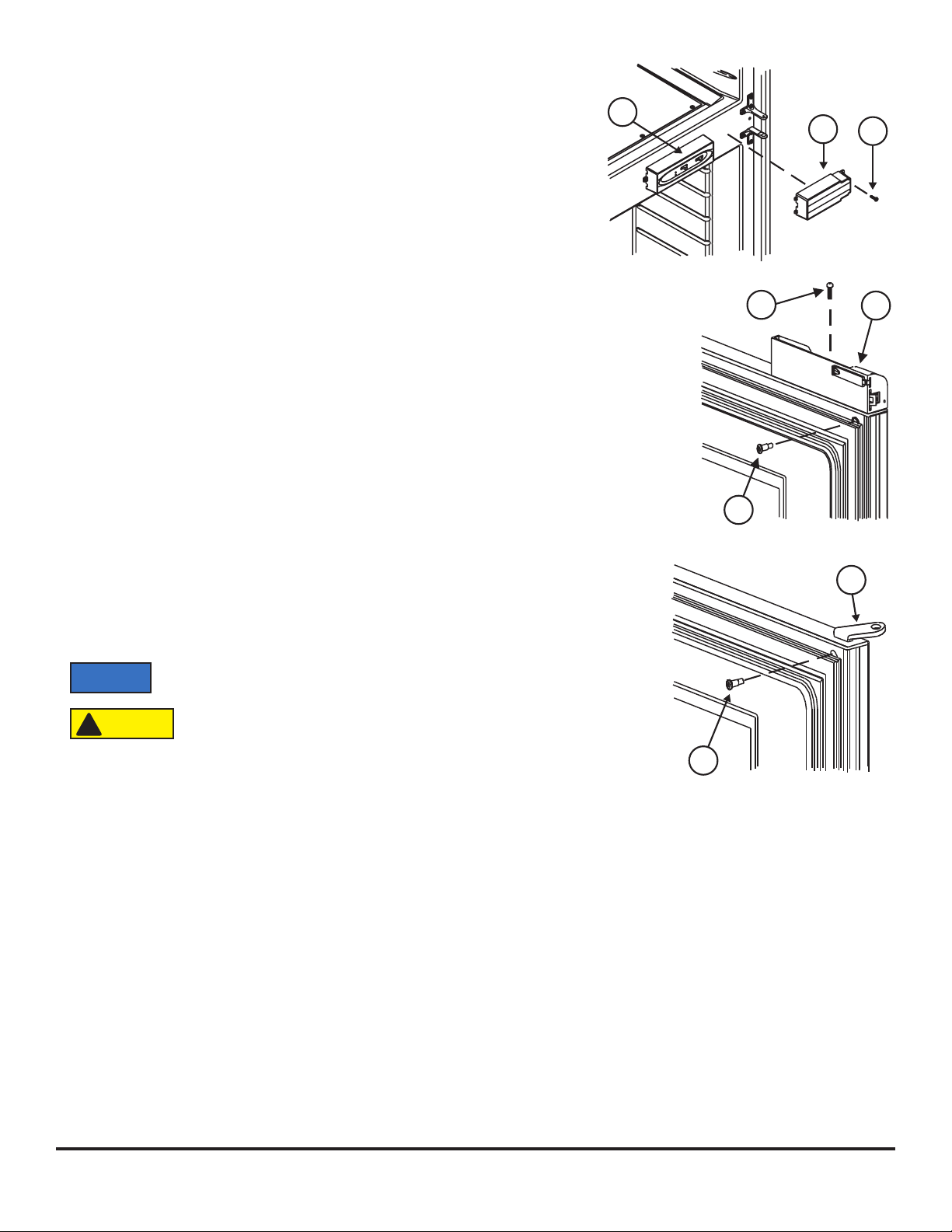

- Remove and save the screw [41] from the front box [68] (See Art01573).

Art01727

- Pull the front box away from the refrigerator and out from under the controls [69].

- Reverse the front box and put it on the opposite side of the controls.

- Attach the front box to the refrigerator with the screw.

- Put the strike plate on the opposite side of the refrigerator [65b].

- Put the two round plastic caps into the holes that are near the strike plate.

3. Change the position of the door handles (See Art01727):

- Remove the screws [41] and door handle [70] from each door.

- Reverse each door handle and put the lower door handle on the upper door and the upper door handle on the lower door.

- Attach each door handle with the screws.

4. Reinstall the doors (See Art01726):

- Turn the lower hinge pins into the lower cabinet hinges.

NOTICE

CAUTION

- Put each door down onto the lower hinge pin.

- Align the holes in the upper hinges and hold in this position.

- Turn the upper hinge pin into the hinges of each door.

- Tighten the hinge pins.

- Put the storage bins in the doors.

To prevent damage to the threads of the hinge pins, turn the hinge pins by hand until tight and then tighten with a screwdriver.

Apply Loctite removable thread locker (blue) to the threads of the hinge screws before assembly to prevent loosening during use.

Do not allow Loctite to contact any of the plastic surfaces of the

refrigerator because it can damage those surfaces.

Art01573

Art01726

Installation Manual 13

Page 14

Reverse the Door Swing-Metal Doors (optional)

This refrigerator has door hinges that allow you to change the direction the door opens by moving the hinges on a diagonal to the opposite side.

1. Remove the doors (See Art00986):

- Remove the storage bins from the doors.

- Remove and save both hinge pins [71] from each door.

- Pull the door latch and remove each door away from the refrigerator.

2. Change the position of the cabinet hinges and the strike plate (See Art01728):

- Remove and save the screws from the strike plate [65a].

- Remove the two plastic hole caps that are near the strike plate.

- Remove the L-shaped plastic covers that are opposite the hinges.

- Remove and save the screws from the upper cabinet hinge [67a] of each door.

- Put each of these hinges on the other side of the refrigerator as the lower hinge [67b].

- Attach each of these hinges with screws.

67b

- Remove and save the screws from the lower cabinet hinge [66a] of each door.

66b

- Put each of these hinges on the other side of the refrigerator as the upper hinge [66b].

- Attach each of these hinges with screws.

- Put the L-shaped plastic covers over the holes that were used by the hinges.

- Remove and save the screw [41] from the front box [68] (See

Art01573).

65a

67b

Art00986

66a

67a

65b

66a

- Pull the front box away from the refrigerator and out from under the controls [69].

- Reverse the front box and put it on the opposite side of the

controls.

- Attach the front box to the refrigerator with the screw.

- Put the strike plate on the opposite side of the refrigerator [65b].

- Put the two round plastic caps into the holes that are near the strike plate.

Installation Manual 14

66b

67a

Art01728

Page 15

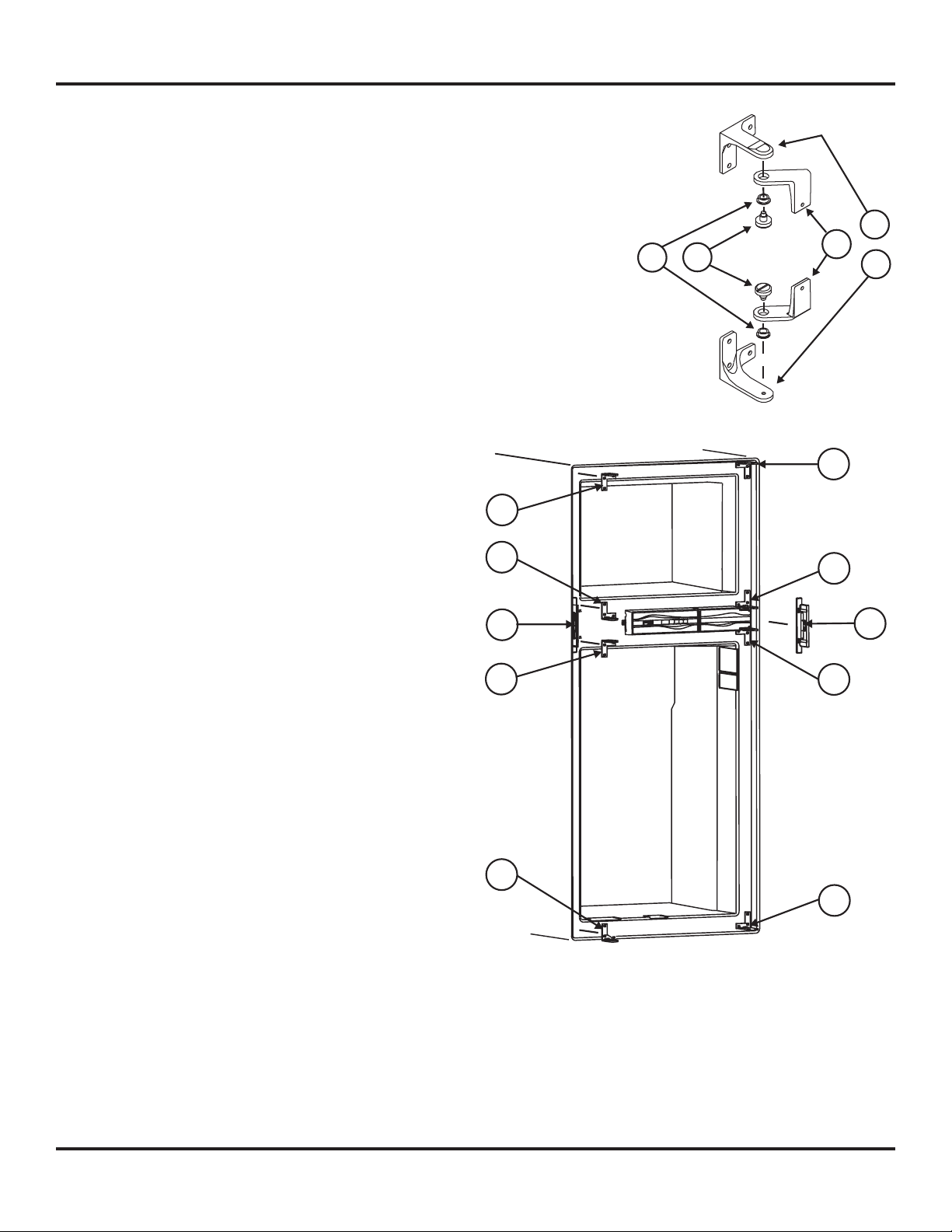

3. Change the position of the door handles and the door hinges (See Art01695,

Art00985

Art00985, and Art00986):

- Remove the plastic cap that is opposite the upper hinge of the upper door.

- Remove the cap screws [72] from the door handle [70] and door hinge [73].

- Remove the screws [41] and door handle from each door.

- Remove the upper hinge of each door.

- Put each of these hinges on the other side of the door as the lower hinge.

- Attach each of these hinges with the cap screws that were removed from the other side.

- The recommended torque for each cap screw [72] is 35 in.-lbs.

- Remove the lower hinge of each door.

- Put each of these hinges on the other side of the door as the upper hinge.

- Attach each of these hinges with the cap screws that were removed from the other side.

- Reverse each door handle and put the lower door handle on the upper door and the upper door handle on the lower door.

- Attach each door handle with a cap screw [72] and screws [41].

- Put the plastic cap into the hole that is opposite the upper hinge of the upper door.

4. Reinstall the doors (See Art00986):

Art01573

Art01695

- Make sure each hinge bushing [74] is in the correct position.

- Put each hinge bushing into the bottom side of each door hinge.

- Put each door in the position on the refrigerator.

NOTICE

CAUTION

- Align the hinges and put the hinge pins into each door.

- Tighten the hinge pins.

- Put the storage bins in the doors.

To prevent damage to the threads of the hinge pins, turn the hinge pins by hand until tight and then tighten with a screwdriver.

Apply Loctite removable thread locker (blue) to the threads of the hinge screws before assembly to prevent loosening during use. Do not

allow Loctite to contact any of the plastic surfaces of the refrigerator

because it can damage those surfaces.

Installation Manual 15

Page 16

Connect the Electrical Components

AC Operation 120 volts AC voltage (132 volts max. - 108 volts min.) 12 volts DC control voltage (15.4 volts max. - 10.5 volts min.)

This refrigerator operates on these electrical sources. Operation out of these limits may damage the refrigerator’s electrical circuit parts and will void the warranty.

WARNING

The rear of the refrigerator cooling system has hot surfaces and sharp surfaces that can damage electrical

wiring. Make sure that there is a good clearance between all electrical wiring and the cooling system of the refrigerator. Position any electrical wiring within the refrigerator enclosure opposite the burner side of the

refrigerator. Do not put any electrical wiring through the roof exhaust vent. Failure to correctly position

electrical wiring can result in electrical shock or re.

Connect the 120 volts AC supply:

WARNING

Put the AC power cord(s) into a grounded three-prong receptacle:

- Make sure the receptacle is positioned within easy reach of the lower intake vent.

- Make sure the power cord(s) does not touch the burner cover, the ue pipe, or any hot component that could damage the insulation of the power cord.

Connect the AC power cord(s) only to a grounded three-prong receptacle. Do not remove the round

ground prong from any of the AC power cords. Do not use a two prong adapter or an extension cord with any of the AC power cords. Operation of the refrigerator without correct ground can cause dangerous

electrical shock or death if you are touching the metal parts of the refrigerator.

Connect the 12 volts DC supply:

As the distance from the vehicle battery to the refrigerator increases, the correct AWG wire size and fuse size also increases. If the wire size is too small for the distance, a voltage drop occurs.

1. Determine the min. wire size and the max. fuse size to use:

WARNING

- Use a minimum of 18 AWG wire and a maximum 6 Amp fuse.

If you use an incorrect wire size and/or fuse size, electrical re can result.

- If the wire size is larger than the min. size, use the correct fuse per RVIA A119.2 standard or local codes.

2. Install a fuse in DC power supply wires between the battery and the refrigerator:

- Put fuse as close to the battery as possible.

3. Connect the DC power supply wires (See Art00966):

- Attach a 1/4 inch Quick Connect terminal to each DC power supply wire.

NOTICE

Do not use the chassis of the refrigerator or the vehicle frame as one of the conductors. Attach the DC power supply wires only to the battery and the power board [49] of the refrigerator.

- Push the positive DC power wire [50] onto the power board terminal that is marked

12VDC.

- Push the DC ground wire [51] onto the power board terminal that is marked GND.

- Make sure each DC power supply wire is on the correct polarity terminal.

121

Art00966

Installation Manual 16

Page 17

Connect the Low Ambient Heater (optional)

Connect the low ambient heater wires to the 12 volts DC supply. The black (+) wire of the low ambient heater is 16 AWG and the brown (-) wire is 18 AWG.

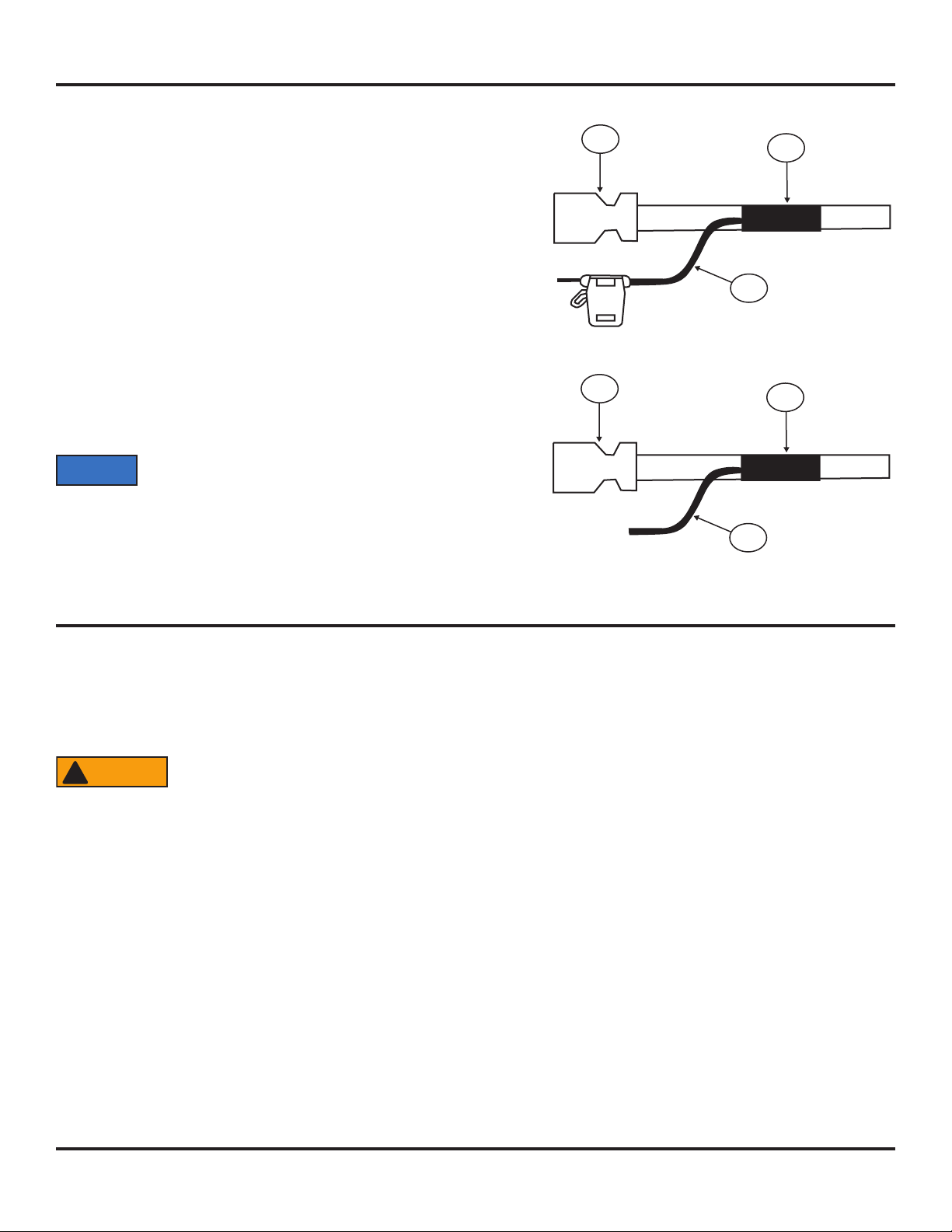

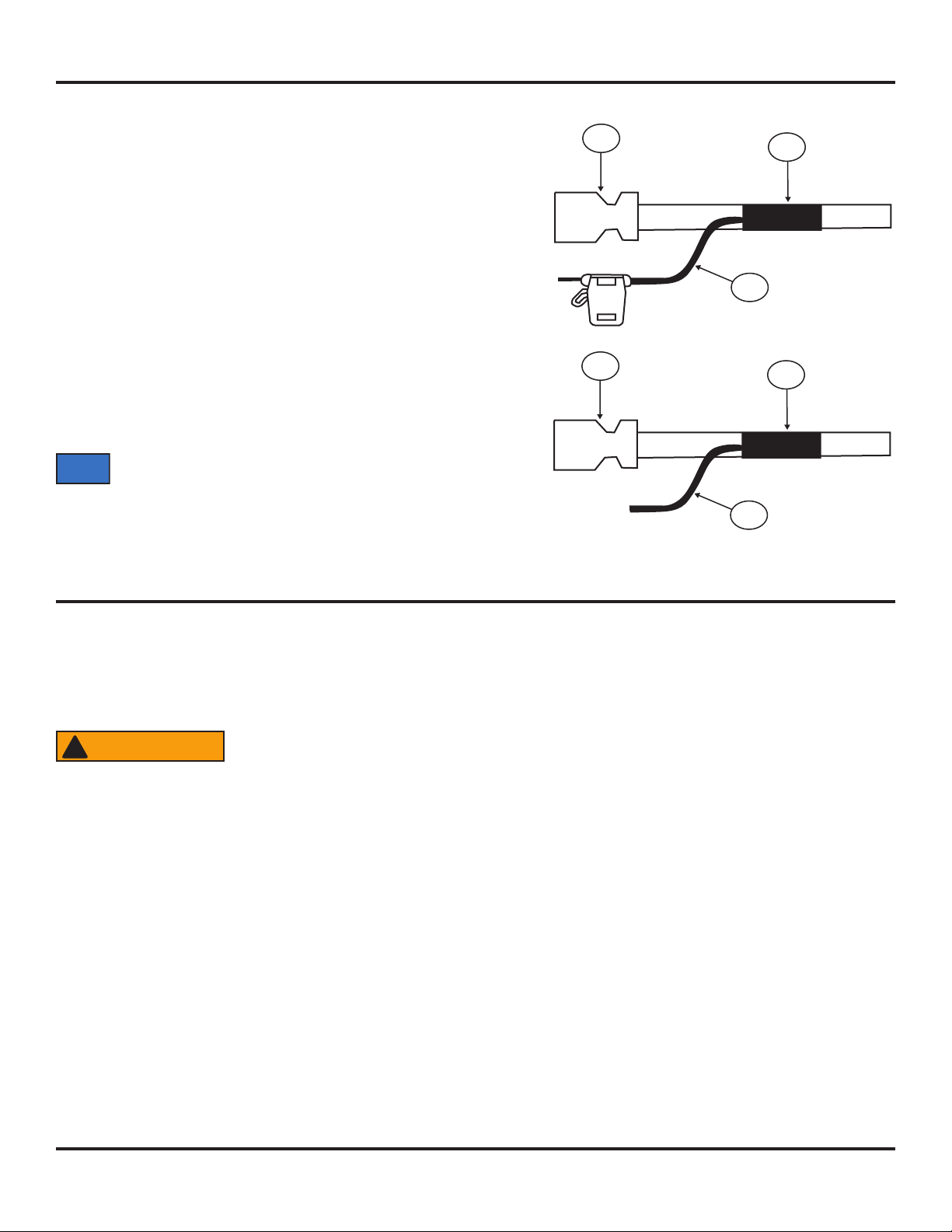

1. Cut the 12V input (+) wire behind the quick connect [269]; strip both ends

(See Art02316).

2. Solder the wires with the 16AWG black wire [266].

3. Wrap the soldered wires with black electrical tape [268]; BE SURE there are no exposed strands.

4. Cut the 12V ground wire behind the quick connect [269]; strip both ends

(See Art02317).

5. Solder the wires with the 18AWG wire [267].

269

268

266

Art02316

6. Wrap the soldered wires with black electrical tape [268] ; BE SURE there are no exposed strands.

7. Connect 12V supply to the input wires.

NOTICE

This kit supplies DC voltage to the heater any time the ambient temperature is low enough. Extended storage during cold weather will drain the vehicle batteries. To prevent battery drain, remove the 3 amp fuse from the low ambient heater.

269

268

267

Art02317

Connect the Propane Gas Components

This refrigerator operates on propane gas at a pressure of 11 inches Water Column Propane.

The controls operate on 12 volts DC (10.5 volts min. - 15.4 volts max.). Operation out of these limits can damage the refrigerator electrical circuit parts and will void the warranty

Connect the propane gas supply system:

WARNING

- Do not smoke, or use an open ame near the propane gas system.

Be very careful when working on or near the propane gas system.

- Do not use an open ame to examine for leaks.

- Do not connect the refrigerator to the propane gas tank without a pressure regulator between them.

- To avoid a propane gas leak, always use two wrenches to tighten or loosen the propane gas supply line connections.

- Leaking propane gas can ignite or explode and result in dangerous personal injury or death.

Installation Manual 17

Page 18

Connect the gas supply line to the refrigerator:

- Make sure that all tubing and ttings obey all local, state, and national codes about size and type.

- Make sure that all exible metal connectors obey the current CAN1-6.10 Standard.

- Make sure that the materials used for the gas supply line obey both the current ANSI A 119.2 (NFPA 1192) and CSA Z240

Standards on Recreational Vehicles. Norcold recommends the use of 3/8 inch copper tubing as the gas supply line and requires a 3/8 inch SAE (UNF 5/8-18) male are tting as the connection to the refrigerator.

- Put the propane gas supply line up through the oor of the enclosure.

- Make sure the hole through the oor is large enough allow clearance for the gas supply line.

- Put a weather resistant seal (grommet, sealant, etc.) around the gas supply line where it goes through the oor to prevent vibration

and abrasion.

- To prevent vibration and abrasion, make sure that the gas supply line is not against anything in the enclosure.

- Attach the gas supply line to the bulkhead tting of the refrigerator.

Examine the gas supply system for leaks:

WARNING

Use a leak detecting solution to examine the gas supply line and all propane gas connections for leaks.

If you use compressed air for the test:

- The pressure of the compressed air at the manual shut off valve of the refrigerator must not be more than 1/2 psig (14 inches Water

Column).

- If the pressure of the compressed air is more than 1/2 psig (14 inches Water Column), remove the gas supply line from the

bulkhead tting of the refrigerator before the test.

- If the pressure of the compressed air is equal to or less than 1/2 psig (14 inches Water Column), close the manual shut off valve of

the refrigerator before the test.

Do not allow the leak detecting solution to touch the electrical components. Many liquids are electrically conductive and can cause electrical shorts and in some cases, re.

Ignition and Start Up

Before ignition or start up of the refrigerator:

- Make sure the air ow in the lower intake vent, through the refrigerator coils and condenser, and out the upper exhaust vent is not

blocked or decreased.

- Make sure there are no combustible materials in or around the refrigerator.

Refer to the “Display Codes” section of this manual.

Ignition and start up:

NOTICE

If the gas does not ignite after several attempts, refer to the “Fault Codes” section of this manual.

If the gas does not ignite in 30 seconds, the gas safety valve of the refrigerator automatically closes and the GAS light

ashes. To reset the controls, push the selector switch to the OFF position.

Installation Manual 18

Page 19

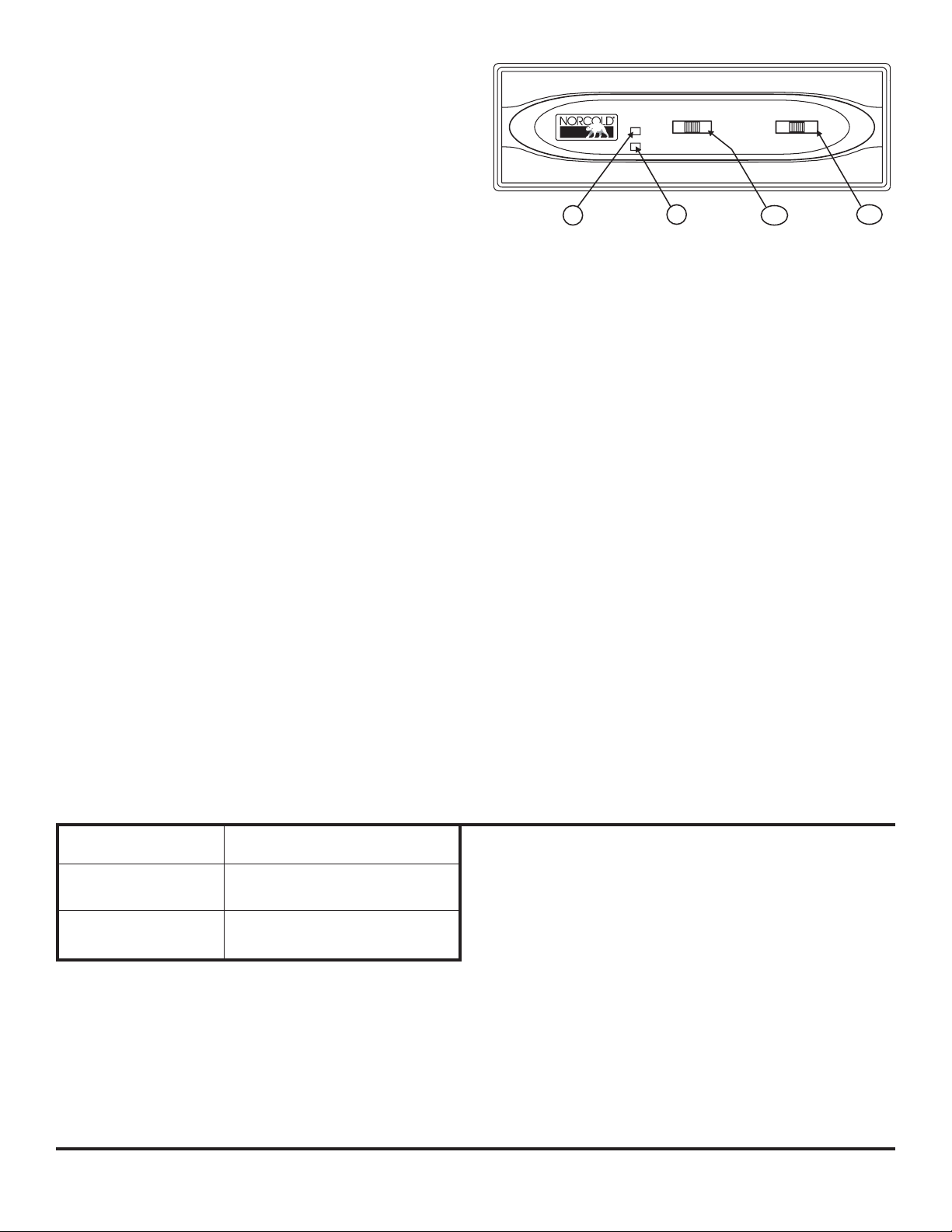

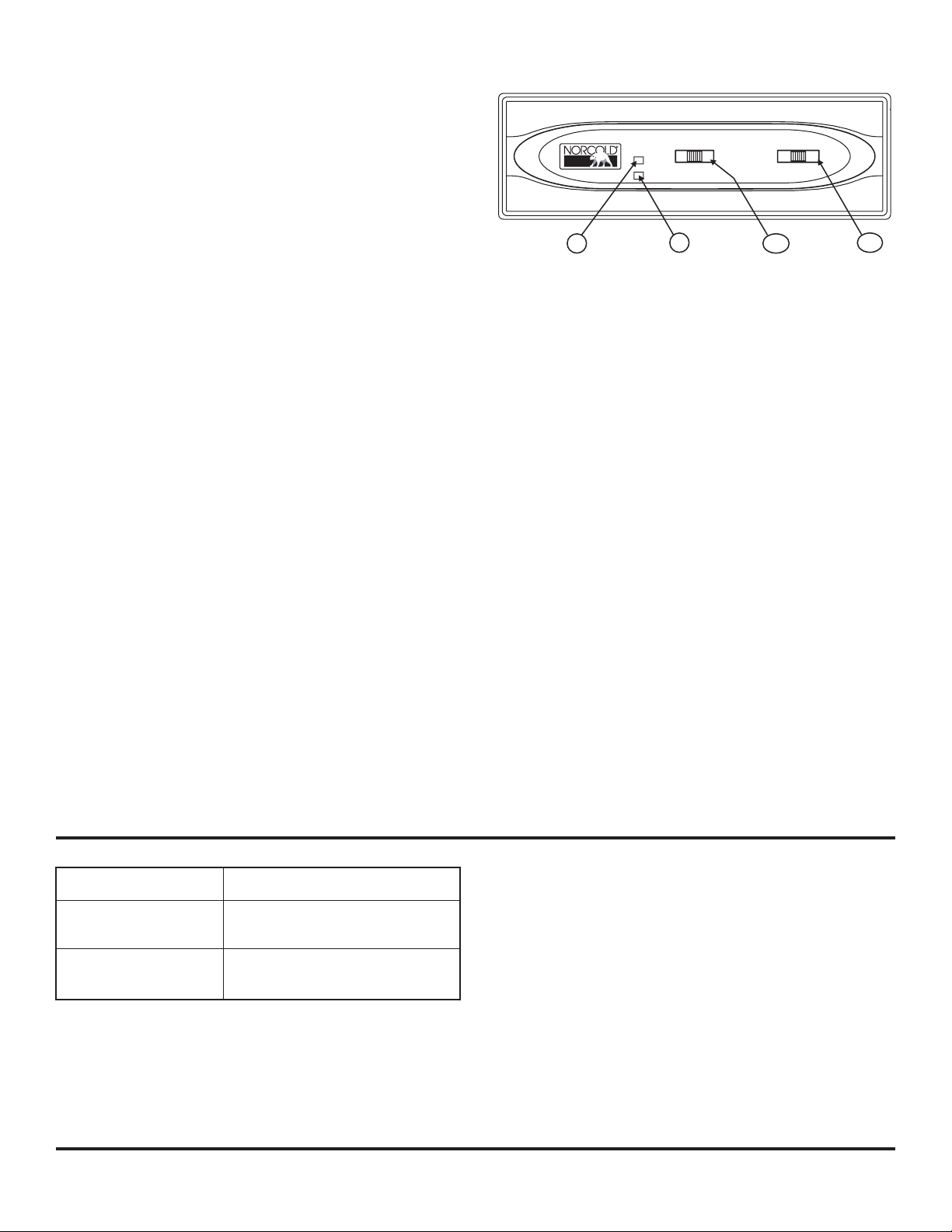

Automatic Mode Operation:

1. Push the selector switch [207] to the AUTO position (See

Art01838).

2. Push the temperature switch [142] to the desired temperature

setting.

- If the ON light [60] only comes on, it means that:

AUTO OFF GAS COLD COLDEST

GAS check if flashing

- 120 volt AC power is available to the refrigerator.

- The refrigerator is operating on AC electric power.

Art01838

- If the ON light and the GAS light [62] both come on, it means

that:

- 120 volt AC power is not available to the refrigerator.

- The refrigerator is operating on propane gas.

GAS Mode Operation:

1. Push the selector switch [207] to the GAS position.

2. Push the temperature switch [142] to the desired temperature setting.

- If the ON light and the GAS light [62] both come on, it means that the refrigerator is operating on propane gas.

Do a test of the gas safety valve:

1. Start up the refrigerator in gas mode operation.

2. Open the lower intake vent.

1 2 3 4 5

207

142

3. Remove one wire from the solenoid of the gas safety valve at the rear of the refrigerator.

4. Within 30 seconds, the ame should extinguish. This means that the gas safety valve is operating correctly.

5. Put the wire back on the solenoid of the gas safety valve.

6. Close the lower intake vent.

Shut down:

To shut down the refrigerator, push the selector switch to the OFF position.

Display Codes

Light and Status

ON light is on.

GAS light is off.

ON light is on.

GAS light is on.

The refrigerator is operating on

Meaning

AC.

propane gas.

Installation Manual 19

Page 20

Fault Codes

Light and Status

ON light is off.

ON light and GAS light both

ash about once per second.

ON light is on.

GAS light ashes about once

per second.

Meaning

DC voltage is unavailable to the

refrigerator control panel or the

refrigerator is OFF.

No energy source is available. AC voltage is not available (or

the refrigerator is in Manual

GAS mode), and the burner did

not ignite or re-ignite.

The burner did not ignite or re-

ignite. The refrigerator is in “gas

lock-out”, but AC voltage has

returned and the refrigerator is

operating on AC.

Corrective Actions

Check:

- That the refrigerator is ON.

- That the battery charging equipment of the vehicle is operational.

- That the AC/DC converter is operational (if applicable).

- See your dealer or authorized Norcold Service Center.

If in AUTO mode, check:

- That the refrigerator is plugged into a servicable oulet.

- That the fuse or circuit breaker of the vehicle is intact.

- That the vehicle generator is operational (if applicable).

In any mode, check:

- That there is not air in the propane gas supply line. See “Removing air fromthe propane gas supply lines” section of this manual.

- That the valve of the propane gas tank(s) is open.

- That the propane gas is at the correct pressure.

- That the manual shut off valve of the refrigerator is open.

- Reset the regerator by turning it OFF and then back to AUTO or GAS mode.

- See your dealer or authorized Norcold Service Center.

Check:

- That there is not air in the propane gas supply line. See “Removing air fromthe propane gas supply lines” section of this manual.

- That the valve of the propane gas tank(s) is open.

- That the propane gas is at the correct pressure.

- That the manual shut off valve of the refrigerator is open.

- Reset the regerator by turning it OFF and then back to AUTO or GAS mode.

- See your dealer or authorized Norcold Service Center.

ON light is on, but ashes off 1

time about every 3 seconds.

ON light is on, but ashes off 3

times about every 3 seconds.

GAS light is on.

ON light is on, but ashes off 4

times about every 3 seconds.

The temperature sensor failed.

The regerator is operating on

the “Back-Up Operating

System”.

The AC heater failed. The refrigerator will operate on

propane gas only.

This is a fault within the

refrigerator operating controls.

This is not owner serviceable. See your dealer or authorized Norcold Service Center.

Installation Manual 20

Page 21

Manuel d’installation

Réfrigérateurs pour véhicules de plaisance modèles N61X - 6 pi3 , à double alimentation Réfrigérateurs pour véhicules de plaisance modèles N81X - 8 pi3 , à double alimentation

La lettre « X », dans les numéros de modèle ci-deeesu, représente une lettre ou un chiffre

correspondant à une option de réfrigérateur.

AVERTISSEMENT

POUR VOTRE SÉCURITÉ

Ne pas entreposer ni utiliser d’essence ni d’autres liquides ou

POUR VOTRE SÉCURITÉ En cas d’odeur de gaz :

AVERTISSEMENT

Une faute d’installation, de réglage, de modication, de

réparation ou d’entretien prut causer de préjudices corporels ou matériels. Se reporter aux instructions de ce manuel. Pour tous renseignements ou assistance, entrer en rapport avec un

installateur qualié, un réparateur compétent, ou la compagnie de distribution de gaz.

vapeurs inammables près de ce réfrigérateur ou de tout autre

appareil ménager.

1. Ouvrir les fenêtres

2. Ne toucher à aucun interrupteur électrique

3. Éteindre toute amme nue

4. Appeler immédiatement la compagnie de distribution de gaz

NE PAS installer ce réfrigérateur sous le pont dans des applications marines. Ne pas installer

ce réfrigérateur dans une couchette intérieure xe ou dans toute autre unité d’habitation. Ce

réfrigérateur doit être installé en utilisant uniquement les dispositifs d’admission d’air extérieur et

d’évacuation conçus et approuvés par NORCOLD pour assurer un fonctionnement able en toute sécurité. Les autres systèmes de ventilation peuvent libérer des gaz de combustion mortels ou des concentrations de gaz propane explosives dans le lieu de séjour et/ou sous le pont.

NORCOLD, Inc. P.O. Box 4248 Sidney, OH 45365-4248

Français

No de pièce 635484C (02/27/2014)

Page 22

Table des Matières

Sens de la Prudence ................................................................................................................................................................................2

Consignes de Sécurité .............................................................................................................................................................................2

Certication et Codes à Respecter ........................................................................................................................................................... 3

Exigences en Matière de Circulation d’Air ................................................................................................................................................ 4

Dimensions Importantes du Réfrigérateur ............................................................................................................................................... 5

Préparation du Logement du Réfrigérateur .............................................................................................................................................. 5

Installation des Dispositifs de Prise d’Air et d’Evacuation ......................................................................................................................16

IInstallation du panneau décoratif de porte ............................................................................................................................................10

Installation du réfrigérateur ..................................................................................................................................................................... 11

Inversion du pivotement de la porte-Portes non métalliques (facultatif) ................................................................................................. 12

Inversion du pivotement de la porte-Portes métalliques facultatif) ......................................................................................................... 14

Connexions électriques ..........................................................................................................................................................................16

Raccordement de l’alimentation 120 V c.a. ..................................................................................................................................... 16

Raccordement de l’alimentation 12 V c.c. ....................................................................................................................................... 16

Raccordement de chauffage à basse température ambiante (option) ...................................................................................................17

Raccordement des éléments du système fonctionnant au gaz propane ................................................................................................ 17

Raccordement de l’alimentation en gaz ..........................................................................................................................................17

Recherche de fuites ........................................................................................................................................................................18

Allumage et mise en route ......................................................................................................................................................................18

Allumage et mise en route...............................................................................................................................................................18

Vérication de la soupape de sûreté du gaz (option) ...................................................................................................................... 19

Arrêt - tous modèles ........................................................................................................................................................................19

Codes de l’afcheur ................................................................................................................................................................................19

Codes de défaillance ..............................................................................................................................................................................20

Sens de la Prudence

Lire attentivement ce manuel et bien comprendre les instructions avant d’installer le réfrigérateur.

Être conscient des risques possibles d’accident lorsque le symbole d’alerte apparaît sur le manuel ou est placé sur le réfrigérateur. Un mot suit le symbole et identie le type de risque. Lire attentivement la dénition de ces risques pour bien les comprendre. Ces symboles ont été placés pour des raisons de sécurité.

AVERTISSEMENT

ATTENTION

Ce mot signie, que si le risque est ignoré, il existe une possibilité de blessure grave, voire de

mort ou de dégâts matériels importants.

AVERTISSEMENT : Ce mot signie, que si le risque est ignoré, il existe une possibilité de blessure

légère ou de dégâ ts matériels.

Consignes de Sécurité

AVERTISSEMENT

- Ce réfrigérateur n’est pas approuvé pour être utilisé comme appareil indépendant. Il est équipé pour fonctionner au gaz

propane uniquement et ne peut accepter d’autres carburants (gaz naturel, butane, etc.).

- Une installation incorrecte, un mauvais réglage, la modication de l’appareil, ou un entretien défectueux peut entraîner des blessures, des dégâts matériels ou les deux.

- Suivre les instructions du manuel pour installer les dispositifs de prise d’air et d’évacuation.

- Ne pas installer le réfrigérateur directement sur le tapis de sol. Le poser sur une planche de bois ou un panneau en métal de dimensions compatibles à celles de l’appareil.

Manuel d’installation 2

Page 23

- Ne pas laisser quoi que ce soit toucher le système frigorique du réfrigérateur.

- Le gaz propane peut s’enammer et causer une explosion avec pour conséquences la possibilité de dégâts matériels, de blessures ou de mort. Ne pas fumer ni créer d’étincelles pendant les travaux sur l’alimentation en gaz. Ne pas utiliser de amme nue pour rechercher les fuites au niveau des conduites ou des raccords.

- Pour éviter les fuites toujours possibles, toujours utiliser deux clés pour serrer ou desserrer les raccords des conduites

de gaz.

- S’assurer que l’installation électrique est conforme à tous les codes applicables. Se reporter à la section «Certication

et codes à respecter».

- Ne pas remplacer les composants électriques ni modier les caractéristiques de l’appareil et ne pas effectuer de

dérivation.

- Ne pas pulvériser de liquide près des prises électriques, raccords, ou près des éléments constitutifs du réfrigérateur.

Beaucoup de liquides sont conducteurs et peuvent causer un choc électrique, des courts-circuits, et éventuellement provoquer un incendie.

- Le système de refroidissement du réfrigérateur est sous pression. Ne pas tenter de réparer ou de recharger un système de refroidissement défectueux. Le système contient du chromate de sodium. L’inhalation de certains composés de chrome peut être cause de cancer. Le produit du système de refroidissement peut causer des brûlures sévères des yeux et de la peau et il s’enamme et brûle avec une amme intense. Ne pas tordre, laisser tomber, souder, percer, déplacer, ssurer ni faire d’impact sur le système de refroidissement.

ATTENTION

- L’arrière du réfrigérateur comporte des angles et des bords eflés. Pour éviter les coupures et l’érosion de la peau lors des travaux sur le réfrigérateur, être très attentif, et porter des gants résistant aux coupures.

Certication et Codes à Respecter

Ce réfrigérateur est homologué par la section International de l’ACNOR comme conforme à la dernière édition des normes ANSI Z21.19 / CAN 1.4 en ce qui concerne l’installation dans des caravanes résidentielles ou véhicules de loisir.

Pour que la garantie limitée Norcold puisse entrer en vigueer, l’installaton du réfrigérateur doit être conforme au présent «Manuel d’installation». DE plus, elle doit respecter les éléments suivants, lorsqu’ils sont applicables :

Aux États-Unis et au Canada :

- Les codes locaux, ou, à défaut, le code National Fuel Gas Code, les normes ANSI Z223.1/NFPA 54, le code Natural Gas and Propane installation Code, la norme CSA B149.1, le code ANSI A119.2 Recreational Vehicles Code et les normes CSA Z240 RV Series, Recreational Vehicles.

- L’installation des maisons préfabriquées (caravanes résidentielles) doit se conformer à la norme Manufactured Home Construction and Safety Standard, titre 24 CFR, partie 3280 [anciennement dénommée Federal Standard for Mobile Home Construction and Safety, titre 24 (partie 280), et à la norme à jour CSA Z240.4, Gas-equipped Recreational Vehicles and Mobile Housing.

- Si une source d’alimentation externe est employée, l’appareil électroménager doit, à son installation, faire l’objet d’une mise à la terre électrique conforme aux codes locaux ou, à défaut de tels codes, conforme au code National Electrical code et aux normes ANSI/NFPA 70, ou au Code canadien d’électricité, CSA C22.2. parties 1 et 2.

Tous les tuyaux et raccords d’arrivée de gaz propane doivent respecter les codes locaux, provinciaux et fédéraux s’appliquant à leurs types et dimensions. Ces éléments doivent également être conformes à la norme à jour NFPA 1192 section 2-4, et, au Canada, à la norme à jour CAN 1-6.10.

Art01290

Manuel d’installation 3

Page 24

Exigences en Matière de Circulation d’Air

AVERTISSEMENT

- S’assurer que l’apport en air frais est sufsant pour assurer la combustion.

- S’assurer que le lieu de séjour est complètement isolé du système de combustion du réfrigérateur.

- S’assurer que l’évacuation des fumées est complète et sans obstacles car il peut y avoir production de monoxyde de carbone. L’inhalation de monoxyde de carbone peut entraîner des étourdissements, des nausées, ou, dans les cas

extrêmes, la mort.

- S’assurer que le réfrigérateur est totalement isolé des éléments générateurs de chaleur au moyen de déecteurs

appropriés et d’un aménagement adéquat.

L’installation certiée nécessite l’utilisation d’une prise d’air extérieur inférieure et d’un dispositif d’évacuation supérieur. Placer les dispositifs en suivant à la lettre les instructions de ce manuel. Le non-respect de cette consigne annule la certication du réfrigérateur et la garantie de l’usine.

Le bas de l’ouverture pour la prise d’air inférieure qui fait également fonction de porte d’accès pour l’entretien doit se trouver au niveau du plancher ou juste au-dessous, an de permettre l’évacuation des fuites éventuelles de propane vers l’extérieur, sans risque de concentration de gaz au niveau du plancher.

La certication délivrée par CSA International permet d’avoir un espace minimum nul (0 pouce) entre les parois du réfrigérateur (latérales, arrière, supérieure et inférieure) et le logement. Bien que la norme ne précise aucune valeur pour l’espace maximum pour la certication, il est nécessaire de respecter les valeurs suivantes pour assurer une réfrigération satisfaisante :

Dessous Mini 0 pouce Maxi 0 pouce Chaque côté Mini 0 pouce Maxi ½ pouce Dessus Mini 0 pouce Maxi ¼ pouce Arrière Mini 0 pouce Maxi 1 pouce

Vérier que l’installation est conforme aux exigences suivantes :

Ces espaces ajoutés aux dispositifs de prise d’air inférieur et d’évacuation supérieur assurent la circulation d’air nécessaire pour une bonne réfrigération. L’air plus frais arrive par la prise d’air inférieure, monte le long du serpentin d’où il absorbe la chaleur dégagée par les éléments du réfrigérateur et est évacué par l’orice de sortie supérieur. Si le débit d’air est ralenti ou bloqué, le réfrigérateur ne refroidira pas correctement.

La certication par CSA International de chaque modèle NORCOLD couvre la ventilation correcte de l’appareil. Installer uniquement les dispositifs de prise d’air et d’évacuation certiés identiés dans ce manuel.

Manuel d’installation 4

Page 25

Dimensions Importantes du Réfrigérateur

Art01733

Ces dimensions importantes du réfrigérateur sont données à titre de référence en cas de besoin (voir

Art01733).

Largeur de la caisse du réfrigérateu sans garniture:

23,47 po maxi ...................................................... 1

Largeur totale du réfrigérateur avec garniture:

24,6 po ................................................................2

Distance entre la caisse du réfrigérateur et la garniture

latérale:

0,80 po ................................................................3

Hauteur de la caisse du réfrigérateur sans garniture:

N600 modèles - 52,85 po maxi. ..........................4

N800 modèles - 59,85 po maxi. ..........................4

Hauteur totale du réfrigérateur avec garniture:

N600 modèles - 54,5 po ...................................... 5

N800 modèles - 61,5 po ...................................... 5

Distance entre la caisse du réfrigérateur et la garniture

supérieure/inférieure:

0,93 po ................................................................6

Distance entre la paroi de l’enceinte et les charnières:

1,10 po ................................................................7

Distance entre la caisse du réfrigérateur et le centre

des poignées:

N600 modèles - 32,5 po ...................................... 8

N800 modèles - 39,5 po ...................................... 8

Préparation du Logement du Réfrigérateur

1. S’assurer que la hauteur du logement est de 59,88 - 60,01 pouces pour les modèles N81X, 52,88 - 53,01 pouces pour les modèles N61X, la largeur de 23,50 - 23,63 pouces et la profondeur de 24 pouces.

2. S’assurer que le plancher est de niveau et sufsamment résistant.

- Le plancher doit être métallique ou en bois et de largeur et de profondeur égales à celles du logement.

- Le plancher doit pouvoir supporter le poids du réfrigérateur et de son contenu.

3. S’assurer qu’il n’existe aucune source de chaleur, telle une évacuation de chaudière, etc., et que le réfrigérateur n’est pas exposé directement aux rayons du soleil.

Manuel d’installation 5

Page 26

4. S’il y a plus de 1/2 po entre un côté du réfrigérateur et l’intérieur de l’enceinte :

- Remplir l’espace d’isolant (en natte) en bre de verre ou ajouter un déecteur pour éliminer le dégagement.

- L’arrière de l’isolant en natte doit être entre 18 et 19 po de la face de l’enceinte.

- Bien xer l’isolant en natte à l’enceinte de façon à ce qu’il reste dans cette position durant l’installation du réfrigérateur, s’il devient mouillé et s’il y a du vent.

Installation des Dispositifs de Prise d’Air et d’Évacuation

1. À l’aide du tableau suivant, déterminer les ouvertures brutes (OB) et les types de dispositifs à utiliser.

Dispositif certié N° de pièce OB (hauteur) OB(largeur)

Supérieur, évacuation Par le toit , capuchon 622293 S/O S/O

Supérieur, évacuation Par le toit 616319 24 po 5 ¼ po

Inférieur, prise d’air métal 616010 13 5/8 po 21 5/8 po

Universel, supérieur et inférieur, plastique 621156 13 ¾ po 21 ½ po

2. Installer la prise d’air inférieure (se reporter à Art 01598, Art01599 et Art01602) :

AVIS

La prise d’air inférieure sert également de trappe d’accès pour l’entretien des éléments situés à l’arrière du réfrigérateur.

S’assurer que le bas de l’ouverture pour la prise d’air

AVERTISSEMENT

- S’assurer que le bas de l’ouverture pour la prise d’air inférieure [9] se trouve au niveau du plancher ou juste en-dessous.

- Aligner la prise d’air inférieure dans le plan vertical sous le serpentin [10] et le condenseur [11] du réfrigérateur.

inférieure se trouve au niveau du plancher ou juste

en-dessous, an de permettre l’évacuation des fuites

éventuelles de propane vers l’extérieur, sans risque de concentration de gaz au niveau du plancher.

Manuel d’installation 6

Art01602

Page 27

3. Installer le dispositif d’évacuation supérieur :

ATTENTION

AVIS

- Si la conception du véhicule le permet, installer le dispositif d’évacuation par le toit [12] directement au-dessus du condenseur [11]

- Si la conception du véhicule ne permet pas l’installation du dispositif d’évacuation par le toit directement au-dessus du condenseur

Serrer les vis du capuchon du dispositif d’évacuation supérieur au couple maximal de 10 po,lb. S’assurer également que la circulation de l’air autour du capuchon n’est pas bloquée ni entravée par d’autres équipements montés sur le toit tels une galerie, un climatiseur, un panneau solaire, etc.

du réfrigérateur. (se reporter à Art01598).

- Installer un déecteur [13] pour éviter la formation d’air chaud stagnant dans la partie [14] au-dessus du réfrigérateur.

- S’assurer que l’espace [15] entre le déecteur et le dessus du réfrigérateur est inférieur à ¼ pouce.

- S’assurer que le déecteur fait toute la largeur intérieure du logement.

[11] du réfrigérateur (se reporter à Art01599) :

- Centrer le dispositif d’évacuation par le toit [12] au-dessus du condenseur [11] du réfrigérateur, mais le déplacer vers l’intérieur suivant besoin :

S’assurer de l’absence de sciure, morceaux de matériaux d’isolation ou autres débris de construction sur le réfrigérateur et dans le logement. Ces débris présentent un risque d’incendie et peuvent affecter le bon fonctionnement du réfrigérateur.

Art01598

Art01599

Manuel d’installation 7

Page 28

- Installer deux déecteurs [13] pour éviter la formation d’air chaud stagnant dans la partie [14] au-dessus du réfrigérateur.

Art01617

- S’assurer que les deux déecteurs font toute la largeur intérieure du logement.

- S’assurer que les deux déecteurs ne font pas un angle supérieur à 45° par rapport à la verticale [20].

- Placer un déecteur entre le bord supérieur arrière du réfrigérateur et le bord intérieur de l’ouverture du dispositif d’évacuation supérieur.

- Placer l’autre déecteur entre le bord extérieur de l’ouverture du dispositif d’évacuation supérieur et la paroi verticale du véhicule.

- Si la profondeur du logement est égale ou supérieure à 24 pouces, sans toutefois dépasser 25 pouces, il est inutile d’installer des déecteurs à l’arrière du logement.

- Si la profondeur du logement est égale ou supérieure à 25 pouces, sans toutefois dépasser 26 pouces, ajouter deux déecteurs [16] à l’arrière du logemenet (se reporter à Art 01598 et Art 01599).

- Placer un déecteur à une distance comprise entre 18 et 18,5 pouces au-dessus du plancher du logement [17] (soit 4 ¼ à 4 ¾ pouces au-dessus de la partie supérieure de l’ouverture de la prise d’air inférieure (REF) [18].

- Placer l’autre déecteur au bord inférieur du condenseur [11] du réfrigérateur.

- S’assurer que les déecteurs se trouvent à une distance égale ou inférieure à 1 pouce [19] du serpentin [10] et du

condenseur du réfrigérateur.

- S’assurer que les déecteurs font toute la largeur intérieure du logement.

- Si la profondeur du logement est supérieure à 26 pouces, installer un déecteur à cadre plein en bois, en aluminium ou en tôle d’acier galvanisée [21] à l’arrière du logement (se reporter à Art 01617 et Art 01618).

- S’assurer que le bas du déecteur à cadre plein se trouve à une distance comprise entre 18 et 18,5 pouces au-dessus du plancher du logement [17] (soit 4 ¼ à 4 ¾ pouces au-dessus de la partie supérieure de l’ouverture de la prise d’air inférieure REF) [18].

Manuel d’installation 8

Page 29

- S’assurer que le déecteur fait toute la largeur intérieure du logement.

Art01601

- Si la conception du véhicule ne permet pas d’installer un dispositif d’évacuation par le toit, installer un dispositif d’évacuation latéral en hauteur.

AVIS

La distance entre l’arrière de l’amortisseur et l’arrière du condenseur est comprise entre 23,7 po mini et 24 po maxi. [22]. La distance entre le bas du réfrigérateur et la partie inférieure du condenseur est comprise entre 48,7 po mini et 49 po maxi pour les modèles N61X [23], et comprise entre 55,7 po mini et 56 po maxi pour les modèles N81X [23] (se reporter à Art01601).

N’utiliser un dispositif d’évacuation latéral qu’avec un réfrigérateur

ATTENTION

- S’assurer que le réfrigérateur est équipé d’un ventilateur.

- Installer le dispositif d’évacuation latéral en hauteur[24] (se reporter à Art01592 et

Art01593).

- Pour les modèles N61X, s’assurer que la distance [25] entre la partie inférieure du logement et le haut de l’ouverture pour le dispositif d’évacuation supérieur soit de 55 pouces minimum.

- Pour les modèles N81X, s’assurer que la distance [25] entre la partie inférieure du logement et le haut de l’ouverture pour le dispositif d’évacuation supérieur soit de 62 pouces minimum.

- Aligner le dispositif d’évacuation supérieur [24] dans le plan horizontal au-dessus de la prise d’air inférieure [9] du réfrigérateur.

- Installer un déecteur en aluminium ou en tôle d’acier galvanisé [13] entre le haut du réfrigérateur et la partie supérieure du dispositif d’évacuation supérieur pour éviter la formation d’air chaud stagnant dans la partie au-dessus du réfrigérateur.

équipé d’un ventilateur. Le rendement du réfrigérateur n’est pas satisfaisant lorsqu’on utilise un dispositif d’évacuation latéral avec un appareil non équipé de ventilateur.

- S’assurer que l’espace entre le déecteur et l’arrière du réfrigérateur est inférieur à ¼ pouce et que le recouvrement du déecteur au-dessus du réfrigérateur est égal ou inférieur à 1 pouce.

- S’assurer que le déecteur repose contre la paroi du véhicule à la partie haute du dispositif d’évacuation supérieur et soit situé à une distance égale ou inférieure à ¼ pouce de l’ouverture pour le dispositif d’évacuation supérieur [15].

- S’assurer que l’arrière du déecteur à cadre plein est perpendiculaire au plancher du logement.

- S’assurer que l’arrière du déecteur à cadre plein se trouve contre la partie supérieure du logement ou contre le déecteur en angle [13] (suivant la conception du véhicule).

- S’assurer que le déecteur à cadre plein se trouve à une distance égale ou inférieure [19] à un pouce du serpentin [10] et du condenseur du réfrigérateur.

- S’assurer que le déecteur fait toute la largeur intérieure du logement.

- Dans le cas d’installation d’un dispositif d’évacuation latéral haut :

- Si la profondeur du logement est égale ou supérieure à 24 pouces, sans toutefois dépasser 26 pouces [27], installer un déecteur courbe en aluminium ou en tôle d’acier galvanisé [26] à l’arrière du logement (se reporter à Art01592).

213

Art01592

Manuel d’installation 9

Page 30

- S’assurer que la courbe du déecteur fait toute la

Art00965

largeur intérieure du logement.

1513

- S’assurer que la courbe du déecteur est au même niveau que le bord inférieur de l’entourage de la porte de la prise d’air supérieure.

- S’assurer que le bord supérieur du déecteur se trouve 1/4 po [213] au-dessous du bas du condenseur et qu’il y a un dégagement de 1/4 po au plus [15] entre l’arrière du condenseur et le déecteur.

- Si la profondeur du logement est supérieure à 26 pouces [27] installer un déecteur à cadre plein en bois, en aluminium ou en tôle d’acier galvanisé [21] entre la prise d’air inférieure et le dispositif d’évacuation supérieur (se reporter à Art

01593).

- S’assurer que le déecteur à cadre plein fait toute la largeur intérieure du logement.

- S’assurer que l’arrière du déecteur à cadre plein est perpendiculaire à la partie inférieure du logement.

213

Art01593

- S’assurer que le bord supérieur horizontal du déecteur à cadre plein est au même niveau que le bord inférieur du dispositif d’évacuation supérieur [24].

- S’assurer que le bord supérieur vertical du déecteur se trouve entre 1/4 pouce [213] au-dessous du condenseur et 1/2 pouce au-dessus du bas du condenseur.

- S’assurer qu’il existe un espace [15] inférieur ou égal à ¼ pouce entre l’arrière du condenseur et le déecteur.

Installation du Panneau Décoratif de Porte

AVIS

- Préparer un panneau décoratif de porte supérieur de 21 19/32 pouces de large par 14 17/32 pouces de haut .

- Préparer un panneau décoratif de porte inférieur de 21 19/32 pouces de large par 31

Les portes sont étudiées pour recevoir un panneau décoratif. L’épaisseur des panneaux décoratifs de porte doit être au maximum de 3/16 pouce. Installer les panneaux décoratifs sur les portes du réfrigérateur avant de placer le réfrigérateur dans son logement.

5/8 pouces de haut (pour les modèles N6XX) ou de 38 5/8 pouces de haut (pour les modèles N8XX).

- Sortir la pièce de retenue du panneau [37] de chaque porte (se reporter à Art

00965).

- Mettre le panneau décoratif de porte [38] en place dans les encoches de la porte [39].

- Mettre les pièces de retenue de panneau décoratif dans les fentes au bord de la porte.

Manuel d’installation 10

Page 31

Installation du Réfrigérateur

Art00964

Mettre le réfrigérateur en position (se reporter à Art00962, Art00963, et Art00964) :

AVERTISSEMENT

- Enfoncer complètement le réfrigérateur dans son logement.

- Installer la bordure supérieure [40] à l’avant du réfrigérateur.

- Installer les vis [41] par les trous des rebords de montage supérieur et inférieur à l’avant du réfrigérateur dans les parois et dans le plancher du logement.

- Mettre un bouchon [42] dans chacun des trous de vis de la bordure supérieure [40] à l’avant du

réfrigérateur.

AVERTISSEMENT

- Mettre la bordure inférieure [29] en place à l’avant du réfrigérateur.

- Installer deux vis [41] par la bordure, le rebord de montage, dans le plancher.

- Installer les vis par le rebord de montage à l’arrière du réfrigérateur, dans le plancher.

S’assurer que le joint de combustion [28] est en parfait état, est correctement en place autour des rebords de montage du réfrigérateur et se trouve entre les rebords de montage et la paroi du logement. Un joint de combustion trop court peut laisser les fumées toxiques s’inltrer dans le lieu de séjour du véhicule. L’inhalation de fumées toxiques peut entraîner des

étourdissements, des nausées, ou dans les cas extrêmes, la mort.

Ne pas oublier la bordure inférieure. Cette pièce fait partie du joint de combustion.

Art00962

Art00963

Manuel d’installation 11

Page 32

Inversion du pivotement de la porte-Portes non métalliques (facultatif)

Ce réfrigérateur est équipé de charnières de caisse qui peuvent être placées en diagonale dans l’angle opposé pour changer le sens d’ouverture de la porte.

1. Retirer les portes (voir Art01726) :

- Retirer les bacs de rangement des portes.

AVIS

- Retirer et conserver l’axe de charnière supérieure [63] de chaque porte.

- Tirer sur le loquet des portes et retirer chacune d’elles du réfrigérateur.

- Retirer et conserver l’axe de charnière inférieure [64] de chaque charnière.

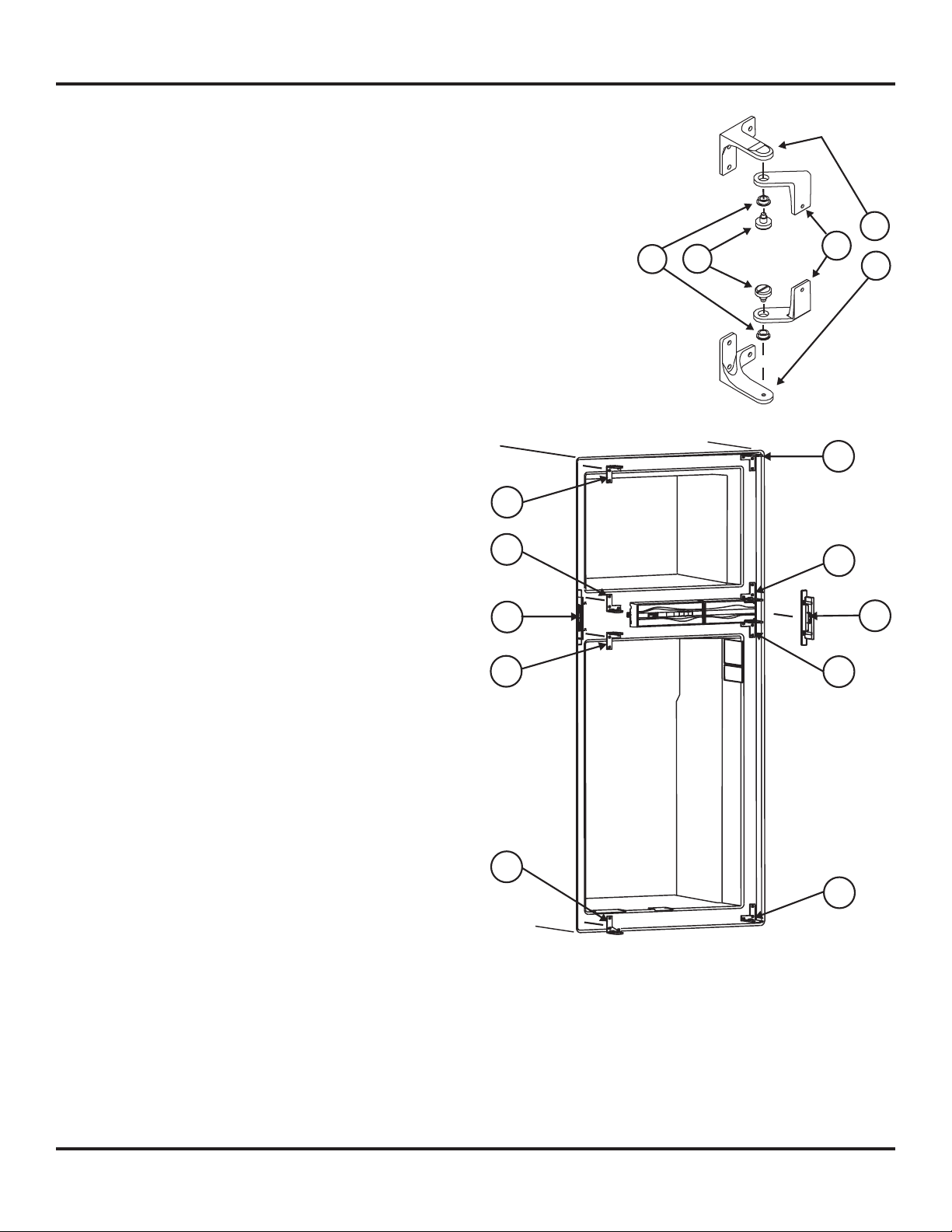

2. Changer la position des charnières de la caisse et de la gâche (voir Art01728) :

- Retirer et conserver les vis de la gâche [65a].

- Enlever les deux bouchons en plastique des trous qui se trouvent près de la gâche.

- Retirer les protecteurs en plastique en forme de L situés à l’opposé des charnières.

- Retirer et conserver les vis de la charnière supérieure de caisse [66a] de chaque porte.

Ne pas intervertir les axes des charnières supérieures et inférieures, ils ne sont pas interchangeables.

67b

- Placer chacune de ces charnières de l’autre côté du réfrigérateur comme charnière inférieure [66b].

66b

- Fixer chacune de ces charnières à l’aide de vis.

Art01726

66a

67a

- Retirer et conserver les vis de la charnière inférieure de caisse [67a] de chaque porte.

- Placer chacune de ces charnières de l’autre côté du réfrigérateur comme charnière supérieure [67b].

- Fixer chacune de ces charnières à l’aide de vis.

65a

67b

66b

65b

66a

67a

Art01728

Manuel d’installation 12

Page 33

- Placer les protecteurs en plastique en forme de L par-dessus les trous

Art01727

qu’occupaient les charnières.

- Retirer et conserver la vis [41] de la boîte avant [68] (voir Art01573).

- Sortir la boîte avant du réfrigérateur en passant sous les commandes [69].

- Inverser la boîte avant et la placer de l’autre côté des commandes.

- Fixer la boîte avant au réfrigérateur à l’aide de la vis.

- Placer la gâche du côté opposé du réfrigérateur [65b].

- Poser les deux bouchons en plastique ronds dans les trous qui se trouvent près de la gâche.

3. Changer la position des poignées de porte (voir Art01727) :

- Retirer les vis [41] et la poignée [70] de chaque porte.

- Inverser chaque poignée de porte et placer la poignée de porte inférieure sur la porte supérieure et celle de la porte supérieure sur la porte inférieure.

- Fixer chaque poignée à l’aide des vis.

4. Réinstaller les portes (voir Art01726) :

- Visser les axes de charnière inférieure dans les charnières inférieures de la caisse.

AVIS

An d’éviter tout endommagement du letage des axes de charnière, les

serrer à fond à la main avant de les serrer davantage à l’aide d’un tournevis.

Art01573

ATTENTION

- Poser chaque porte sur l’axe de charnière inférieure.

- Aligner les trous des charnières supérieures et maintenir dans cette position.

- Visser l’axe de charnière supérieure dans les charnières de chaque porte.

- Serrer les axes de charnière.

- Placer les bacs de rangement dans les portes.

Appliquer de l’adhésif frein-let enlevable Loctite (bleu) sur le letage des vis de charnière avant le montage an d’empêcher

tout desserrement en cours d’utilisation. Faire en sorte que le Loctite n’entre en contact avec aucune des surfaces en plastique du réfrigérateur car cela pourrait endommager ces surfaces.

Art01726

Manuel d’installation 13

Page 34

Inversion du pivotement de la porte-Portes métalliques (facultatif)

Ce réfrigérateur est équipé de charnières de porte qui peuvent être placées en diagonale dans l’angle opposé pour changer le sens d’ouverture de la porte.

1. Retirer les portes (voir Art00986) :

- Retirer les bacs de rangement des portes.

- Retirer et conserver les deux axes de charnière [71] de chaque porte.

- Tirer sur le loquet des portes et retirer chacune d’elles du réfrigérateur.

2. Changer la position des charnières de la caisse et de la gâche (voir Art01728) :

- Retirer et conserver les vis de la gâche [65a].

- Enlever les deux bouchons en plastique des trous qui se trouvent près de la gâche.

- Retirer les protecteurs en plastique en forme de L situés à l’opposé des charnières.

- Retirer et conserver les vis de la charnière supérieure de caisse [67a] de chaque porte.

- Placer chacune de ces charnières de l’autre côté du réfrigérateur comme charnière inférieure [67b].

- Fixer chacune de ces charnières à l’aide de vis.

- Retirer et conserver les vis de la charnière inférieure de caisse [66a] de chaque porte.

- Placer chacune de ces charnières de l’autre côté du réfrigérateur comme charnière supérieure [66b].

- Fixer chacune de ces charnières à l’aide de vis.

- Placer les protecteurs en plastique en forme de L par-dessus les trous qu’occupaient les charnières.

- Retirer et conserver la vis [41] de la boîte avant [68] (voir

Art01573).

67b

66b

65a

67b

Art00986

66a

67a

65b

66a

- Sortir la boîte avant du réfrigérateur en passant sous les commandes [69].

- Inverser la boîte avant et la placer de l’autre côté des commandes.

- Fixer la boîte avant au réfrigérateur à l’aide de la vis.

- Placer la gâche du côté opposé du réfrigérateur [65b].

- Poser les deux bouchons en plastique ronds dans les trous qui se trouvent près de la gâche.

Manuel d’installation 14

66b

67a

Art01728

Page 35

3. Changer la position des poignées et des charnières de la porte (voir Art01695,

Art00985

Art00985 et Art00986) :

- Retirer le bouchon en plastique qui se trouve à l’opposé de la charnière supérieure de la porte supérieure.

- Retirer les boulons [72] de la poignée [70] et de la charnière [73] de la porte.

- Retirer les vis [41] et la poignée de chaque porte.

- Retirer la charnière supérieure de chaque porte.

- Placer chacune de ces charnières de l’autre côté de la porte comme charnière

inférieure.

- Fixer chaque charnière à l’aide des boulons retirés de l’autre côté.

- Le couple de serrage recommandé pour chaque boulon [72] est de 35 lb-po.

- Retirer la charnière inférieure de chaque porte.

- Placer chacune de ces charnières de l’autre côté de la porte comme charnière supérieure.

- Fixer chaque charnière à l’aide des boulons retirés de l’autre côté.

- Inverser chaque poignée de porte et placer la poignée de porte inférieure sur la porte supérieure et celle de la porte supérieure sur la porte inférieure.

- Fixer chaque poignée de porte à l’aide d’un boulon [72] et de vis [41].

- Placer le bouchon en plastique dans le trou qui se trouve à l’opposé de la charnière supérieure de la porte supérieure.

Art01573

Art01695

4. Réinstaller les portes (voir Art00986) :

- Veiller à ce que chaque bague de charnière [74] soit en position correcte.

- Placer chaque bague de charnière dans la partie inférieure de chaque charnière de porte.

- Placer chaque porte en position sur le réfrigérateur.

AVIS

- Aligner les charnières et placer leurs axes dans chaque porte.

- Serrer les axes de charnière.

- Placer les bacs de rangement dans les portes.

An d’éviter tout endommagement du letage des axes de charnière, les serrer à

fond à la main avant de les serrer davantage à l’aide d’un tournevis.

ATTENTION

Appliquer de l’adhésif frein-let enlevable Loctite (bleu) sur le letage des vis de charnière avant le montage an d’empêcher tout

desserrement en cours d’utilisation. Faire en sorte que le Loctite n’entre en contact avec aucune des surfaces en plastique du réfrigérateur car cela pourrait endommager ces surfaces.

Manuel d’installation 15

Page 36

Connexions Électriques

Fonctionnement sur C.A. Tension 120 V c.a. (132V maxi – 108V mini) Tension de commande 12 V c.c. (15,4 V maxi – 10,5 V mini)

Le réfrigérateur utilise ces sources d’alimentation. L’utilisation de sources hors des limites indiquées peut endommager les circuits électriques du réfrigérateur et rendra la garantie nulle et non avenue.

AVERTISSEMENT

Brancher le(s) cordon(s) d’alimentation c.a. uniquement dans une prise à trois lames avec masse.

Ne pas retirer le contact de terre rond des cordons d’alimentation c.a. Ne pas utiliser un

adaptateur à deux lames ou une rallonge avec les cordons d’alimentation c.a. L’utilisation du réfrigérateur sans masse appropriée peut causer des chocs électriques dangereux ou la mort en cas de contact avec les parties métalliques du réfrigérateur.

Raccordement de l’alimentation en courant alternatif 120V :

AVERTISSEMENT

Brancher le cordon d’alimentation C.A. dans une prise triphasée avec mise à la terre :

- S’assurer que la prise est d’un accès facile à partir de la prise d’air inférieure.

- S’assurer que le cordon d’alimentation n’entre pas en contact avec le couvercle du brûleur, le conduit de sortie des fumées, ou tout autre élément chaud qui pourrait endommager la gaine isolante du cordon.

Brancher le cordon d’alimentation C.A. dans une prise triphasée avec mise à la terre uniquement.

Ne pas enlever la broche ronde de mise à la terre du cordon d’alimentation. Ne pas utiliser d’adapteur à deux broches ni de rallonge électrique. L’utilisation d’un réfrigérateur incorrectement

mis à la terre peut causer un choc électrique, voire la mort lorsqu’on touche les parties métalliques de l’appareil.

Raccordement de l’alimentation en courant continu 12V :

Le calibre du l et du fusible à utiliser augmentent avec la distance entre la batterie du véhicule et le réfrigérateur. Une chute de tension se produira si la section du l est trop faible pour la distance. La chute de tension diminue le rendement du système de chauffage et affecte donc la capacité de refroidissement du réfrigérateur.

1. Déterminer la section minimale du l et le calibre maximal du fusible à utiliser.

AVERTISSEMENT

- Utiliser un l de calibre 18 AWG minimum et un fusible de 6 A maximum.

- Si le calibre du l est supérieur au minimum, choisir le fusible approprié suivant la norme RVIA A 119-2 ou les codes locaux applicables.

2. Installer un fusible sur les ls d’alimentation en courant continu entre la batterie et le réfrigérateur :

- Placer le fusible le plus près possible de la batterie.

3. Connecter les ls d’alimentation en courant continu (se reporter à Art00966) :

- Fixer une borne à raccordement rapide de ¼ pouce à chaque l d’alimentation en

courant continu.

AVIS

- Connecter le l d’alimentation positif [50] à la borne du panneau identiée 12 VDC.

- Connecter le l de mise à la terre [51] à la borne du panneau identiée GND.

- S’assurer que chaque l d’alimentation en courant continu est raccordé à la borne avec

la polarité correcte.

Ne pas utiliser l’armature du réfrigérateur ni le cadre du véhicule comme

conducteur. Connecter les ls d’alimentation en courant continu uniquement à

la batterie et au panneau de distribution de puissance [49] du réfrigérateur.

L’utilisation d’un l et/ou d’un fusible de calibre incorrect peut déclencher un feu électrique.

121

Art00966

Manuel d’installation 16

Page 37

Raccordement de chauffage à basse température ambiante (option)

Raccorder les ls du chauffage à basse température ambiante à l’alimentation 12 V c.c. Le l noir (+) du chauffage à basse température ambiante est de calibre 16 AWG et le l marron (-)est de calibre 18 AWG.

1. Couper le l d’entrée 12V + le l derrière la connexion rapide [269]; dénuder les lex deaux extrémités (See Art02316).

2. Solder le l de l’étape précédente sur un l 16AWG [266].

3. Envelopper les ls soudés avec du ruban électrique noir [268]; S’ASSURER qu’aucun brin n’est exposé.

4. Coupr le l de terre 12V derrière la connexion rapide [269]; dénuder les lex deaux extrémités 9See Art02317).

5. Solder le l de l’étape précédente sur un l 18AWG [267].

6. Envelopper les ls soudés avec du ruban électrique noir [268]; S’ASSURER qu’aucun brin n’est exposé.

7. Raccorder l’alimentation 12V aux ls d’entrée.

269

266

269

268

Art02316

268

AVIS

Ce kit alimente le chauffage en tension c.c. chaque fois que la

température ambiante est sufsamment basse. Un entreposage

prolongé par temps froid décharge les batteries du véhicule. Pour éviter la décharge des batteries, débrancher le fusible 3 A du chauffage à basse température ambiante.

267

Raccordement des Éléments du Système Fonctionnant au Gaz Propane

Ce réfrigérateur fonctionne au gaz propane à une pression de 11 pouces de colonne d’eau.

Les commandes utilisent du 12 V c.c. (10,5 V mini – 15,4 V maxi). L’utilisation d’une source hors des limites indiquées peut endommager les circuits électriques du réfrigérateur et rendra la garantie nulle et non avenue.

Raccordement de l’alimentation en gaz propane :

AVERTISSEMENT

- Ne pas fumer ni utiliser de amme nue près du système au gaz propane.

- Ne pas utiliser de amme nue pour rechercher les fuites.

- Ne pas raccorder le réfrigérateur à un réservoir de gaz sans détendeur entre les deux.

- Pour éviter une fuite de gaz, toujours utiliser deux clés pour serrer ou desserrer les raccords des conduites de gaz.

- Le gaz propane peut s’enammer ou exploser avec risques de blessures graves ou de mort.

Faire très attention lors des interventions sur le système au gaz propane.

Art02317

Manuel d’installation 17

Page 38

Raccorder le tuyau d’alimentation de gaz au réfrigérateur :

- S’assurer que tous les raccords et les conduites sont conformes aux codes locaux, provinciaux et national en ce qui concerne le

type et le diamètre.

- S’assurer que tous les raccords métalliques exibles sont conformes à la dernière révision de la norme CAN 1-6.10.

- S’assurer que les matériaux utilisés pour le tuyau d’arrivée de gaz respectent à la fois les normes actuelles ANSI A 119.2 (NFPA

1192) et ACNOR Z240 pour les véhicules de loisir. Norcold recommande l’utilisation d’un tube en cuivre de 3/8 po comme tuyau d’arrivée de gaz et requiert un raccord mâle conique de 3/8 po SAE (UNF 5/8-18) comme connexion avec le réfrigérateur.

- Faire passer la conduite par le plancher du logement du réfrigérateur.

- S’assurer que le diamètre du trou dans le plancher est sufsant pour laisser du jeu autour de la conduite.

- Monter un joint d’étanchéité résistant aux intempéries (anneau, produit d’étanchéité, etc.) autour de la conduite au passage dans le

trou pour éviter l’usure par frottement et les vibrations.

- Pour éviter l’usure par frottement et les vibrations, s’assurer que la conduite de gaz ne touche aucune partie ni aucun objet dans le

logement du réfrigérateur.

- Fixer la conduite au raccord sur la paroi du réfrigérateur.

Recherche de fuites :

AVERTISSEMENT

Utiliser une solution de détection de fuites pour rechercher les fuites au niveau de la conduite de gaz et de tous les raccords.

Recherche de fuites à l’air comprimé :

- La pression au niveau du robinet d’arrêt manuel du réfrigérateur ne doit pas être supérieure à ½ PSIG (14 pouces de colonne

d’eau).

- Si la pression d’air est supérieure à ½ PSIG (14 pouces de colonne d’eau), débrancher la conduite du raccord sur la paroi du

réfrigérateur avant d’effectuer la recherche de fuite.

- Si la pression d’air est inférieure ou égale à ½ PSIG (14 pouces de colonne d’eau), fermer le robinet d’arrêt manuel du réfrigérateur

avant d’effectuer la recherche de fuite.

Éviter le contact entre la solution utilisée pour la recherche de fuites et les composants électriques. Beaucoup de liquides sont conducteurs et peuvent causer un choc électrique, des courts-circuits, et éventuellement provoquer un incendie.

Allumage et Mise en Route

Avant l’allumage ou la mise en route du réfrigérateur :

- S’assurer que le débit d’air dans la prise d’air inférieure, par le serpentin et le condenseur et par le dispositif d’évacuation supérieur

ne rencontre pas d’obstacles et reste constant.

- S’assurer qu’il ne se trouve aucun matériau combustible dans le réfrigérateur ni autour de l’appareil.

Se reporter à la section «Codes de l’afcheur» de ce manuel.

Allumage et mise en route :

AVIS

Si l’allumage ne se produit pas après plusieurs tentatives, se reporter à la section «Codes de défaillance» de ce manuel.

Si l’allumage ne se fait pas dans les 30 secondes, la soupape de sûreté du gaz du réfrigérateur se ferme automatiquement

et le voyant GAS clignote. Pour remettre le système à zéro, placer le sélecteur à la position OFF.

Manuel d’installation 18

Page 39

Fonctionnement en mode automatique :

1. Placer le sélecteur [207] à la position AUTO (se reporter à

Art01838).

2. Placer le sélecteur de température [142] à la température

désirée.

- Si le voyant ON [60] s’allume, cela signie que :

AUTO OFF GAS COLD COLDEST

GAS check if flashing

1 2 3 4 5

- L’alimentation 120 V c.a. est disponible au réfrigérateur.

Art01838

- Le réfrigérateur fonctionne sur courant alternatif.

- Si le voyant ON et le voyant GAS [62] s’allument, cela signie que :

- L’alimentation 120 V c.a. n’est pas disponible au réfrigérateur.

- Le réfrigérateur fonctionne au gaz propane.

Fonctionnement en mode gaz :

1. Placer le sélecteur [207] à la position GAS.

2. Placer le sélecteur de température [142] à la température désirée.

- Si le voyant ON et le voyant GAS [62] s’allument, cela signie que le réfrigérateur fonctionne au gaz propane.

Vérication de la soupape de sûreté du gaz :

1. Mettre le réfrigérateur en route en mode gaz.

2. Ouvrir la prise d’air inférieure.

3. Débrancher un l du solénoïde de la soupape de sûreté du gaz à l’arrière du réfrigérateur.

4. La amme doit s’éteindre dans les 30 secondes, ce qui conrme le bon fonctionnement de la soupape de sûreté.

5. Rebrancher le l au solénoïde de la soupape de sûreté.

207

142

6. Fermer la prise d’air inférieure.

Arrêt :

Pour arrêter le réfrigérateur, placer le sélecteur à la position OFF.

Codes de l’afcheur

Voyant et état

Voyant ON allumé. Voyant GAS éteint.

Voyant ON allumé.

Voyant GAS allumé.

Le réfrigérateur fonctionne sur

Le réfrigérateur fonctionne au

Signication

courant alternif.

propane.

Manuel d’installation 19

Page 40

Codes de défaillance

Voyant et état

Vayant ON éteint.

Les voyants ON et GAS

clignotent un coup à la seconde

environ.

Voyant ON allumé, le voyant

GAS clignote un coup à la

seconde environ.

Signication

La tension C.C. n’est pas disponble au panneau du

réfrigérateur ou le réfrigérateur

est arrêté.

Aucune source d’énergie

n’est disponible. La tension

C. A. n’est pas disponible (ou

le réfrigérateur est en mode gaz manuel) et le brûleur ne

s’allume ou ne se rallume pas.

Le brûleur ne s’allume ou ne se

rallume pas. Le réfrigérateur

est “sans gaz”, la tension C.A.

est rétablie et le réfrigérateur

fontionne sur C.A.

Actions correctives

Vérier que:

- Le réfrigérateur est en route.

- Le système de charge de la batterie du véhicule est opérationnel.

- Le convertisseur C.A./C.C. est opérationnel (s’il existe).

- Entrer en rapport avec le concessionnaire ou un Centre d’entretien aoutrisé Norcold.

Si en mode automatique, vérier que:

- Le réfrigérateur est branché dans une prise qui

fonctionne.

- Le fusible ou le disjoncteur du vehiculé est intact.

- La generatrice du vehicule est operationnelle (si elle

existe).

En n’importe quel mode, vérier que:

- La conduite d’alimentation en gaz propane est purgée. Se reporter à “Purge de l’air des canalisations d’alimentation en gaz propane” de ce manuel.

- Le robinet du réservoir de propane est ouvert.

- La pression du gaz est correcte.

- Le robinet d’arrêt manuel du réfrigérateur set ouvert.

- Réenclencher en plaçant le sélecteur sur OFF, puis sur AUTO ou GAS.

- Entrer en rapport avec le concessionnaire ou un Centre d’entretien aoutrisé Norcold.

Vérier que:

- La conduite d’alimentation en gaz propane est purgée. Se reporter à “Purge de l’air des canalisations d’alimentation en gaz propane” de ce manuel.

- Le robinet du réservoir de propane est ouvert.

- La pression du gaz est correcte.

- Le robinet d’arrêt manuel du réfrigérateur set ouvert.

- Réenclencher en plaçant le sélecteur sur OFF, puis sur AUTO ou GAS.

- Entrer en rapport avec le concessionnaire ou un Centre d’entretien aoutrisé Norcold.

Voyant ON allumé, s’èteint

1 fois toutes les 3 secondes

environ.

Voyant ON allumé, s’èteint

3 fois toutes les 3 secondes

environ. Voyant GAS allumé.

Voyant ON allumé, s’èteint

4 fois toutes les 3 secondes

environ.

Manuel d’installation 20

Sonde de température

défectueuse. Le réfrigérateur

fonctionne sur le système de

secours.

Dispositif de chauffage C.A.

défectueux. Le réfrigérateur

fonctionnera sur propane

uniquement.

Défailliance du système de

commande du réfrigérateur.

Aucune action corrective par l”utilisateur/propriétaire. Entrer en rapport avec le concessionnaire ou un Centre d’entretien aoutrisé Norcold.
