Norcold N41, N51 Installation Manual [fr, en]

Page 1

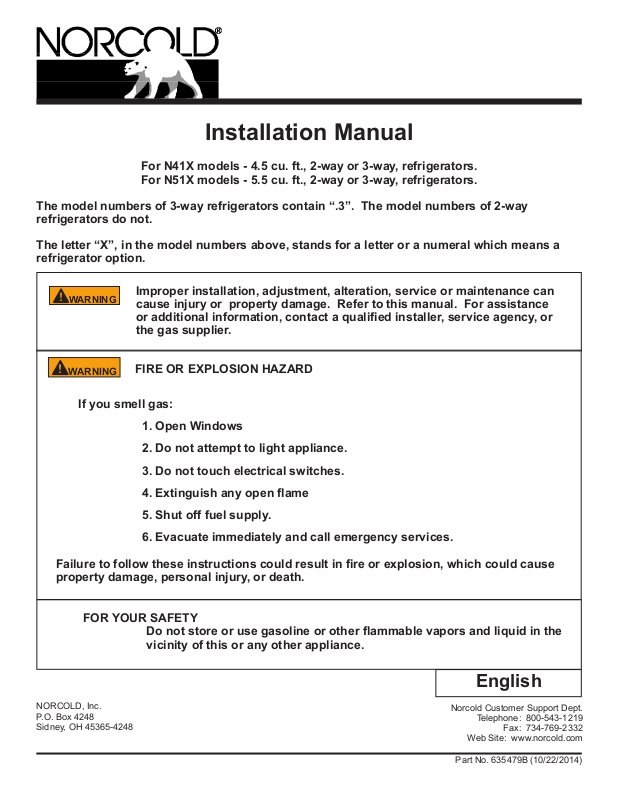

Installation Manual

For N41X models - 4.5 cu. ft., 2-way or 3-way, refrigerators. For N51X models - 5.5 cu. ft., 2-way or 3-way, refrigerators.

The model numbers of 3-way refrigerators contain “.3”. The model numbers of 2-way refrigerators do not.

The letter “X”, in the model numbers above, stands for a letter or a numeral which means a refrigerator option.

WARNING

Improper installation, adjustment, alteration, service or maintenance can cause injury or property damage. Refer to this manual. For assistance

or additional information, contact a qualied installer, service agency, or

the gas supplier.

WARNING

FIRE OR EXPLOSION HAZARD

If you smell gas:

1. Open Windows

2. Do not attempt to light appliance.

3. Do not touch electrical switches.

4. Extinguish any open ame

5. Shut off fuel supply.

6. Evacuate immediately and call emergency services.

Failure to follow these instructions could result in re or explosion, which could cause

property damage, personal injury, or death.

FOR YOUR SAFETY

Do not store or use gasoline or other ammable vapors and liquid in the

NORCOLD, Inc. P.O. Box 4248 Sidney, OH 45365-4248

vicinity of this or any other appliance.

English

Norcold Customer Support Dept.

Telephone: 800-543-1219

Fax: 734-769-2332

Web Site: www.norcold.com

Part No. 635479B (10/22/2014)

Page 2

Table of Contents

Safety Awareness .....................................................................................................................................................................................2

Safety Instructions ....................................................................................................................................................................................2

Certication and Code Requirements.......................................................................................................................................................3

Ventilation Requirements..........................................................................................................................................................................3

Assemble the Enclosure ..........................................................................................................................................................................4

Install the Lower and Upper Vents............................................................................................................................................................5

Install the Refrigerator ..............................................................................................................................................................................7

Installation Options ...................................................................................................................................................................................8

Install the decorative door panel .......................................................................................................................................................8

Reverse the door swing.....................................................................................................................................................................8

Change the travel latch position ........................................................................................................................................................ 9

Connect the Electrical Components .......................................................................................................................................................10

Connect the 120 volt AC supply ......................................................................................................................................................10

Connect the 12 volt DC supply ........................................................................................................................................................ 10

Connect the Propane Gas Components................................................................................................................................................. 11

Connect the propane gas supply system ........................................................................................................................................ 11

Examine the gas supply system for leaks .......................................................................................................................................12

Ignition Start Up ......................................................................................................................................................................................12

Ignition-propane gas operation........................................................................................................................................................12

Fault Codes ............................................................................................................................................................................................13

Safety Awareness

Read this manual carefully and understand the contents before you install the refrigerator.

Be aware of possible safety hazards when you see the safety alert symbol on the refrigerator and in this manual. A signal word follows

the safety alert symbol and identies the danger of the hazard. Carefully read the descriptions of these signal words to fully know their

meanings. They are for your safety.

WARNING

CAUTION

This signal word means a hazard, which if ignored, can cause dangerous personal injury, death, or much property damage.

This signal word means a hazard, which if ignored, can cause small personal injury or much property damage.

Safety Instructions

WARNING

- This refrigerator is not approved for use as a free standing refrigerator. It is equipped for the use of propane gas only and can not be changed to use any other fuels (natural gas, butane, etc.).

- Incorrect installation, adjustment, alteration, or maintenance of this refrigerator can cause personal injury, property damage, or both.

- Obey the instructions in this manual to install the intake and exhaust vents.

- Do not install the refrigerator directly on carpet. Put the refrigerator on a metal or wood panel that extends the full width and depth of the refrigerator.

- Do not allow anything to touch the refrigerator cooling system.

- Propane gas can ignite and cause an explosion that can result in property damage, personal injury, or death. Do not

smoke or create sparks. Do not use an open ame to examine the propane gas supply line for leaks. Always use two

wrenches to tighten or loosen the propane gas supply line connections.

Installation Manual 2

Page 3

- Make sure the electrical installation obeys all applicable codes. See “Certication and Code Requirements” section.

- Do not bypass or change the refrigerator’s electrical components or features.

- Do not spray liquids near electrical outlets, connections, or the refrigerator components. Many liquids are electrically

conductive and can cause a shock hazard, electrical shorts, and in some cases re.

- The refrigerator cooling system is under pressure. Do not try to repair or to recharge a defective cooling system.

- The cooling system contains sodium chromate. The breathing of certain chromium compounds can cause cancer. The

cooling system contents can cause severe skin and eye burns, and can ignite and burn with an intense ame. Do not

bend, drop, weld, move, drill, puncture, or hit the cooling system.

CAUTION

- The rear of the refrigerator has sharp edges and corners. To prevent cuts or abrasions when working on the refrigerator, use caution and wear cut resistant gloves.

Certication and Code Requirements

This refrigerator is certied by CSA International as meeting the

latest edition of ANSI Z21.19 / CSA 1.4 standards for installation in mobile homes or recreational vehicles.

The refrigerator must be installed in accordance with this “Installation Manual” in order for the Norcold limited warranty to be in effect. In addition, the installation must conform to the

following, as applicable:

In the United States and Canada:

Art01290

- Local codes, or in the absence of local codes, the National Fuel Gas Code, ANSI Z223.1/NFPA 54, the Natural Gas and Propane installation Code, CSA B149.1, ANSI A119.2 Recreational Vehicles Code, and CSA Z240 RV Series, Recreational Vehicles.

- A manufactured home (mobile home) installation must conform with the Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 [formerly the Federal Standard for Mobile Home Construction and Safety, Title 24 (part 280), and the

current CSA Z240.4, Gas-equipped Recreational Vehicles and Mobile Housing.

- If an external power source is utilized, the appliance, when installed, must be electrically grounded in accordance with local codes or, in the absence of local codes, the National Electrical code, and ANSI/NFPA 70, or the Canadian Electrical Code, CSA C22.2. Parts 1 and 2.

All propane gas supply piping and ttings must obey local, state, and national codes about type and size. These components must also

obey the current NFPA 1192 section 2-4, and in Canada with the current CAN 1-6.10 Standard.

Ventilation Requirements

WARNING

- Make sure there is sufcient intake of fresh air for combustion.

- Make sure the living space is completely isolated from the combustion system of the refrigerator.

The completed installation must:

Installation Manual 3

Page 4

- Make sure there is complete and unrestricted ventilation of the ue exhaust which, in gas mode, can produce carbon

monoxide. The breathing of carbon monoxide fumes can cause dizziness, nausea, or in extreme cases, death.

- Make sure the refrigerator is completely isolated from its heat generating components through the correct use of

bafes and panel construction.

Certied installation needs one lower intake vent and one upper exhaust vent. Install the upper exhaust vent either through the roof or through the side wall of the vehicle exactly as written in this manual. Any other installation method voids both the certication and the

factory warranty of the refrigerator.

The bottom of the opening for the lower intake vent, which is also the service access door, must be even with or immediately below the oor level. This allows any leaking propane gas to escape to the outside and not to collect at oor level.

CSA International certication allows the refrigerator to have zero (0) inch minimum clearance at the sides, rear, top, and bottom. While there are no maximum clearances specied for certication, the following maximum clearances are necessary for correct refrigerator

performance:

Bottom 0 inch min. 0 inch max.

Each Side 0 inch min 1/8 inch max.

Top 0 inch min. 1/4 inch max.

Rear 0 inch min. 1 inch max.

These clearances plus the lower and upper vents cause the natural air draft that is necessary for good refrigeration. Cooler air

comes in through the lower intake vent, goes up around the refrigerator coils where it removes the excess heat from the refrigerator components, and goes out through the upper exhaust vent. If this air ow is blocked or decreased, the refrigerator will not cool

correctly.

Each NORCOLD model is certied by CSA International for correct ventilation. Install only the certied vents that are listed in this

manual.

Assemble the Enclosure

1. Make sure the enclosure is:

- 36.56 - 36.69 inches high x 23.69 - 23.82 inches wide x 24 inches deep for N41X models.

- 42.63 - 42.69 inches high x 23.69 - 23.82 inches wide x 24 inches deep for N51X models.

2. Make sure the oor is solid and level.

- The oor must be metal or a wood panel and extend the full width and depth of the enclosure.

- The oor must be able to support the weight of the refrigerator and its contents.

3. Make sure there are no adjacent heat sources such as a furnace vent, a hot water heater vent, etc.

4. If there is more than 1/2 inch between either side of the refrigerator and the inside of the enclosure:

- Fill the space with berglass (batt-type) insulation or add a bafe to eliminate the clearance.

- The rear of the batt-type insulation must be between 18 -19 inches from the face of the enclosure.

- Securely attach the batt-type insulation to the enclosure, so that it remains in this position during refrigerator installation, if it becomes wet, and in windy conditions.

Installation Manual 4

Page 5

Install the Lower and Upper Vents

1. Using the following chart, decide which vents and rough opening (RO) sizes to use.

Certied Vent P/N RO Height RO Width

Upper Roof Exhaust Vent 622293 24 in. 5 1/4 in.

Upper Side Exhaust Vent 617485 7 1/4 in. 18 in.

Lower Side Intake Vent 617484 9 3/4 in. 19 3/8 in.

Universal Upper & Lower Vent 620505 6 3/16 in. 17 13/16 in.

Universal Upper & Lower Vent 621156 13 3/4 in. 21 1/2 in.

2. Install the lower intake vent (See Art01608):

NOTICE

WARNING

- Make sure the bottom of the opening of lower intake vent is even with or immediately below the oor level.

- Align the lower intake vent [9] vertically below the coils [10] and the condenser [11]

of the refrigerator.

3. Install the upper exhaust vent:

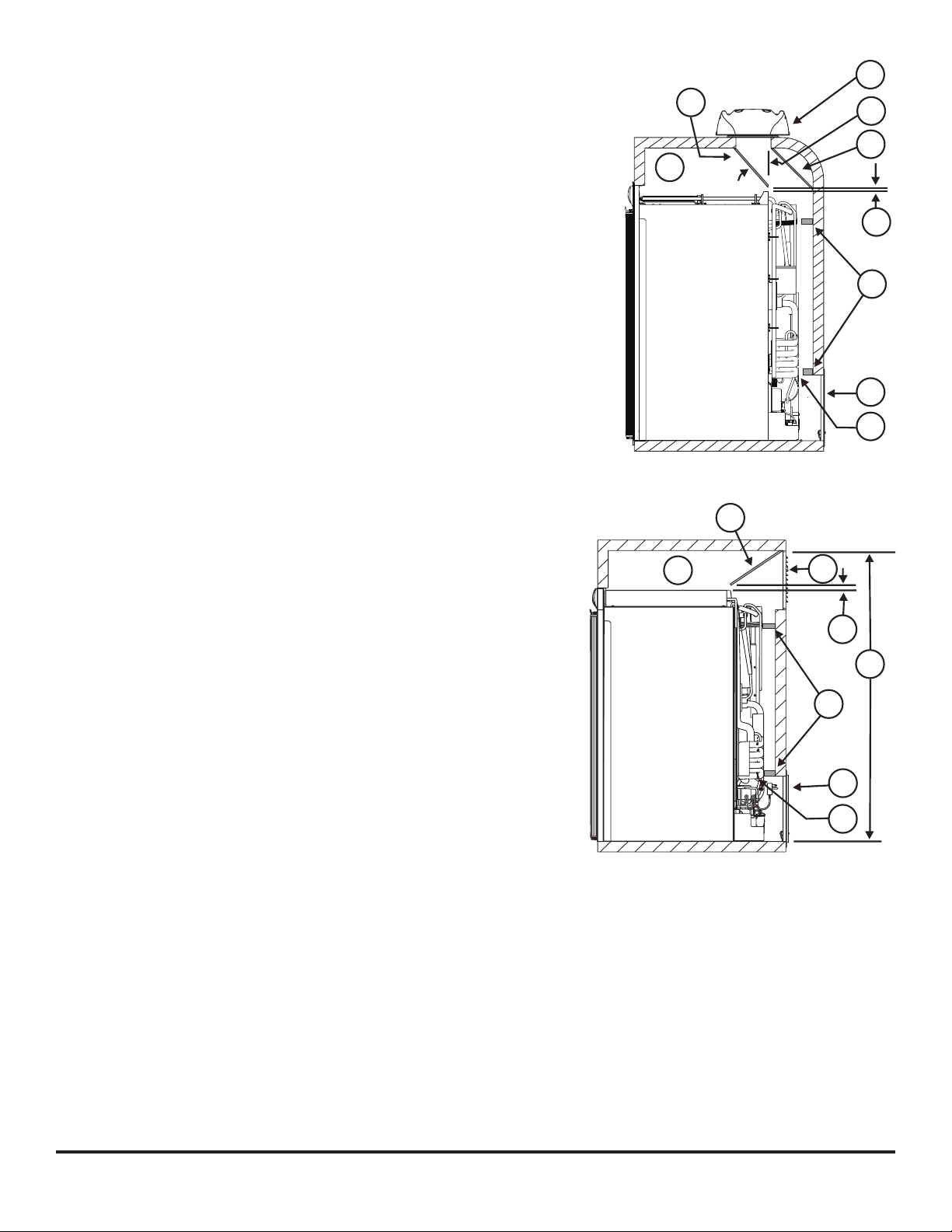

- If you install the roof exhaust vent (see Art01638):

CAUTION

NOTICE

- If the design of the vehicle allows, install the roof exhaust vent [12] directly

The lower intake vent is also the service access opening for the components on the rear of the refrigerator.

Make sure the bottom of the opening of the lower intake

vent is even with or immediately below the oor level. This

allows any leaking propane gas to escape to the outside

and not to collect at oor level.

Make sure that no sawdust, insulation, or other construction debris is on the refrigerator or in the enclosure. Debris can cause a combustion hazard and prevent the refrigerator from operating correctly.

Tighten the screws of the upper roof exhaust cap to 10 inch-pounds

max. Also make sure that the air ow around the upper roof exhaust

cap is not blocked or decreased by other roof mounted features such as a luggage carrier, an air conditioner, a solar panel, etc.

above the condenser [11] of the refrigerator.

- Install a bafe [13] to prevent stagnant hot air in the area [14] above the

refrigerator.

- Make sure there is less than 1/4 inch clearance [15] between the bafe and the top of the refrigerator.

- Make sure the bafe is the full width of the inside of the enclosure.

Art01638

Installation Manual 5

Page 6

- If the design of the vehicle does not allow you to install the roof exhaust vent directly above the condenser of the refrigerator:

- Align the roof exhaust vent [12] above the lower intake vent and move it

inboard as necessary (See Art01639).

- Install two bafes [13] to prevent stagnant hot air in the area [14] above

the refrigerator.

- Make sure both bafes are the full width of the inside of the enclosure.

- Make sure that both bafes are no more than 45° from vertical [20].

- Put one bafe between the top rear edge of the refrigerator and the

inside edge of the upper exhaust vent opening.

- Make sure there is less than 1/4 inch clearance [15] between the bafe and the top of the refrigerator.

- Put the other bafe between the outside edge of the upper exhaust

vent opening and the side wall of the vehicle.

- If you install the upper side exhaust vent (See Art01637):

- For N41X models, make sure the distance [25] from the oor level to the top of

the rough opening for the upper exhaust vent is at least 41 3/4 inches or poor cooling performance can occur.

- For N51X models, make sure the distance [25] from the oor level to the

top of the rough opening for the upper exhaust vent is at least 47 3/4 inches or poor cooling performance can occur.

Art01639

- Align the upper exhaust vent [24] horizontally above the lower intake vent [9] of the refrigerator.

- Install a bafe [13] to prevent stagnant hot air in the area [14] above the

refrigerator.

- Make sure there is less than 1/4 inch clearance [15] between the bafe and the top of the refrigerator.

- Make sure the bafe is the full width of the inside of the

enclosure.

- If there is more than 1 inch of clearance between the rear of the refrigerator

and the enclosure, add two bafes [16] to the rear of the enclosure (See

Art01637, Art01638, and Art01639):

- Put one bafe at the top edge of the lower intake vent [9].

- Put the other bafe at the lower edge of the condenser [11] of the

refrigerator.

- Make sure the bafes are less than 1/4 inch from the coils [10] and

condenser of the refrigerator.

- Make sure the bafes are the full width of the inside of the enclosure.

- For N41X models, if the construction of the vehicle does not allow the distance [25] to be 41 3/4 inches, the distance (optional only)

can be as little as 36 inches (See Art01647) if you obey the instructions that follow:

Art01637

Installation Manual 6

Page 7

- For N51X models, if the construction of the vehicle does not allow

the distance [25] to be 47 3/4 inches, the distance (optional only)

can be as little as 44 3/4 inches (See Art01647) if you obey the instructions that follow:

124

- Install only 621156 vent as the lower intake vent [9].

- Add two bafes to the rear of the enclosure if there is more than 1 inch of clearance [19] between the rear of the refrigerator

and the enclosure.

- Install one bafe [16] at the top edge of the lower intake

vent.

- Install a bent aluminum or galvanized steel sheet bafe [26] at the lower edge of the upper exhaust vent opening.

- Make sure that the bend of the bafe is ush with the

lower edge of the upper exhaust vent opening.

- Make sure that the top edge of the bent bafe is 1/4 inch or less [124] below the condenser and that there is 1/4 inch or less clearance [124] between the rear of the condenser and the bafe.

- Make sure the bafes are the full width of the inside of

the enclosure.

Install the Refrigerator

Put the refrigerator in position (see Art01288):

WARNING

Make sure the combustion seal [28] is not broken, is completely

around the refrigerator mounting anges [156], and is between the mounting anges and the wall of the enclosure. If the

combustion seal is not complete, exhaust fumes can be present in the living area of the vehicle. The breathing of exhaust fumes can cause dizziness, nausea, or in extreme cases, death.

Art01647

124

- Remove the door from the refrigerator (See “Reverse the door swing” section).

- Put screws through the holes of the refrigerator mounting anges and into the

enclosure wall.

- Attach the door to the refrigerator.

- Put a screw through the mounting holes [121] in the braces at the lower rear corners of the refrigerator and into the oor.

121

156

Art01288

Installation Manual 7

Page 8

Installation Options

Install the decorative door panel:

NOTICE

- For N41X models, make a decorative door panel [38] that is 31 inches high x 21

5/16 inches wide (See Art00977).

- For N51X models, make a decorative door panel [38] that is 37 inches high x 21

5/16 inches wide (See Art00977).

- Push the decorative door panel into the slots [157] of the door end caps [158].

- Push each panel retainer [37] into the slot on the edge of the door [39].

The decorative panels must be 3/16 inch or less in thickness.

Reverse the door swing:

This refrigerator has hinges that allow you to change the direction that the door opens by moving the hinges to the opposite corner (See Art01313).

1. Remove the door:

- Turn out and save the upper hinge pin [63].

- Open the door a small amount and pull the top of the door away from the upper hinge of the refrigerator.

- Lift the door off of the lower hinge pin [64].

- Turn out and save the lower hinge pin.

157

158

Art00977

161

2. Change the position of the hinges:

- Remove the screws from the upper hinge [159].

- Put this hinge on the other side as the lower hinge.

- Attach the hinge with the screws.

- Turn the lower hinge pin down into this hinge.

- Remove the screws from the lower hinge [160].

- Remove the screws from the travel latch [161].

- Put this hinge on the other side as the upper hinge.

- Attach the hinge with the screws.

3. Change the position of the travel latch (See Art01313 and Art01571):

- Put the travel latch on the other side of the refrigerator.

- Attach the travel latch with the screws.

- Remove the screw [41] from the travel latch plate [162] on the door.

- Remove the screw [41] from the ller plate [163] on the door.

Art01313

159

160

Installation Manual 8

Page 9

- Put the travel latch plate on the other side of the door.

- Attach the travel latch plate with the screw.

- Put the ller plate on the other side of the door.

- Attach the ller plate with the screw.

4. Install the door:

- Put the door down onto the lower hinge pin.

- Align the holes in the upper hinge and the ller plate and hold in this position.

- Screw the upper hinge pin down into the upper hinge and into the door.

- Tighten all of the screws.

- Make sure the travel latch fully engages the travel latch plate.

- The travel latch should engage the travel latch plate .2 inches.

- If not, loosen the screws and adjust the height of the travel latch.

- Tighten the screws.

Change the travel latch position:

This refrigerator allows you to put the travel latch either at the top of the door or at the bottom of the door regardless of the door swing direction (See Art01570 and Art01572).

1. Change the position of the travel latch plate:

162

163

162

Art01571

161

- Remove the screw [41] from the travel latch plate [162] on the

door.

- Remove the screw [41] from the ller plate [163] on the

oposite end of the door.

- Put the travel latch plate on the opposite end of the door.

- Attach the travel latch plate with the screw.

- Put the ller plate on the opposite end of the door.

- Attach the ller plate with the screw.

2. Change the position of the travel latch:

- Remove the screws from the travel latch [161].

- Put the travel latch on the opposite end of the refrigerator.

- Attach the travel latch with the screws.

Art01570

163

Art01572

Installation Manual 9

Page 10

Connect the Electrical Components

NOTICE

AC Operation 120 volts AC voltage (108 volts min. - 132 volts max.)

12 volts DC control voltage (10.5 volts min. - 15.4 volts max.) Current Draw 1.79 Amps at 110 volts AC

1.92 Amps at 120 volts AC

Propane Gas Operation 12 volts DC control voltage (11.5 volts min. - 15.4 volts max.) Current Draw .37 Amps at 12 volts DC .42 Amps at 15 volts DC

DC Operation (.3 models only) 12 volts DC control voltage (10.5 volts min. - 15.4 volts max.) Current Draw 14.1 Amps at 12 volts DC

17.0 Amps at 15 volts DC

This refrigerator operates on both AC and DC electrical sources. Operation out of these limits may damage the refrigerator’s electrical circuit parts and will void the warranty.

WARNING

The current draws are nominal values.

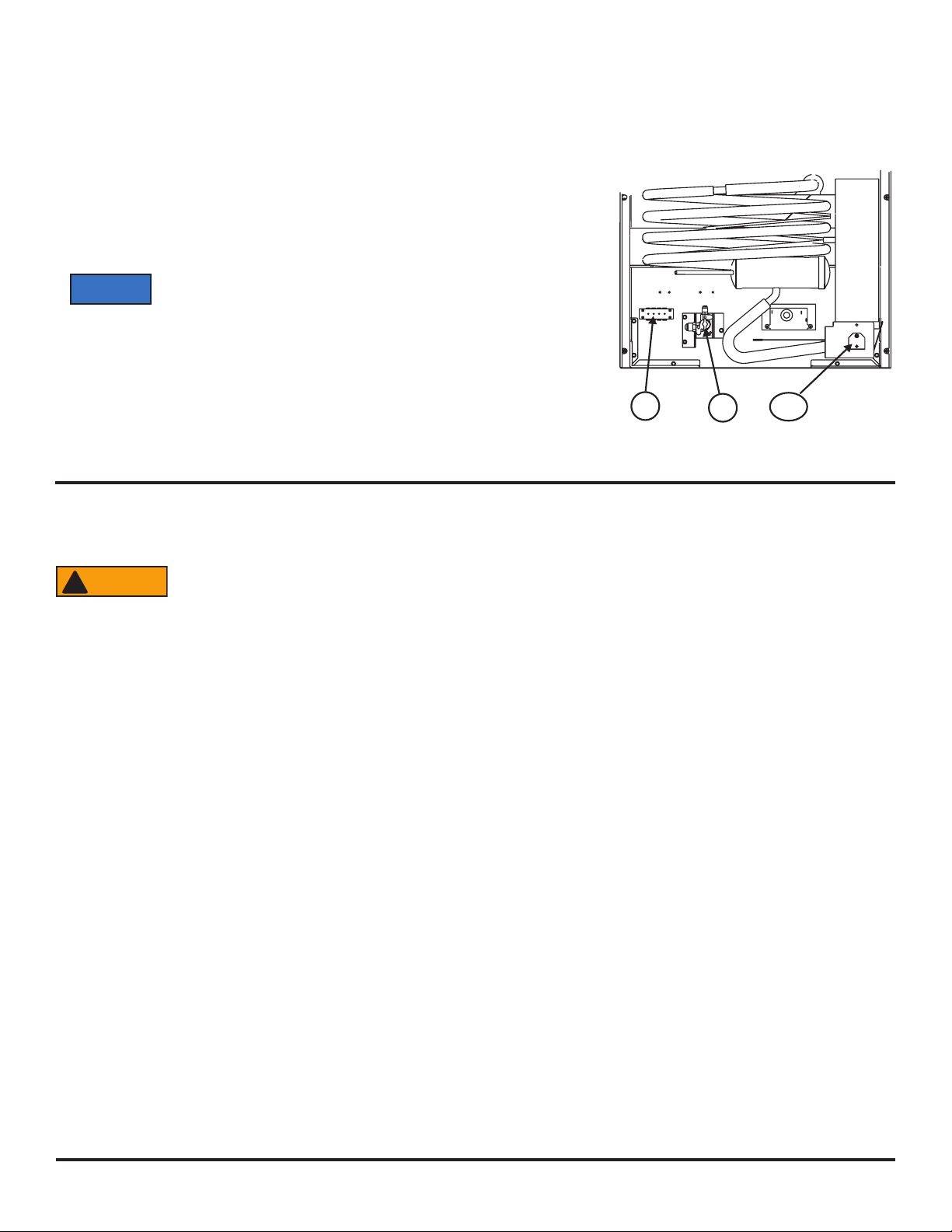

The rear of the refrigerator cooling system has hot surfaces and sharp surfaces that can damage electrical wiring. Make sure that there is a good clearance between all electrical wiring and the cooling system of the refrigerator. Position any electrical wiring within the refrigerator enclosure opposite the burner side of the refrigerator. Do not put any electrical wiring through the roof exhaust vent. Failure to correctly position

electrical wiring can result in electrical shock or re.

Connect the 120 volt AC supply:

WARNING

Connect the AC power cord only to a grounded three-prong receptacle. Do not remove the round ground prong from the power cord. Do not use a two-prong adapter or an extension cord. Operation of the refrigerator without correct ground can cause dangerous electrical shock or death if you are touching the metal parts of the refrigerator.

Put the AC power cord into a grounded three-prong receptacle:

- Make sure the receptacle is positioned within easy reach of the lower intake vent.

- Make sure the power cord does not touch the burner cover, the ue pipe, or any hot component that could damage the insulation of

the power cord.

Connect the 12 volts DC supply:

As the distance from the vehicle battery to the refrigerator increases, the correct AWG wire size and fuse size also increases. If the wire size is too small for the distance, a voltage drop occurs. The voltage drop decreases the output of the system heater and causes poor cooling performance.

1. Determine the min. wire size and the max. fuse size to use:

WARNING

- On 2-way models, use a minimum of 18 AWG wire and a maximum 6 Amp fuse.

- On 3-way models, measure the distance from the vehicle battery to the refrigerator.

- If the distance is 0 - 20 feet, use a minimum of 10 AWG wire and a maximum 30 Amp fuse.

- If the distance is over 20 feet, use a minimum of 8 AWG wire and a maximum 40 Amp fuse.

- If the wire size is larger than the min. size, use the correct fuse per RVIA A119.2 standard or local codes.

If you use an incorrect wire size and/or fuse size, electrical re can result.

Installation Manual 10

Page 11

The wire connections must be clean, tight and free of corrosion. If any of these items are not correct:

- A voltage drop to the refrigerator will occur.

- The voltage drop will reduce the cooling performance of the refrigerator.

2. Install a fuse in DC power supply wires between the battery and the refrigerator:

- Put fuse as close to the battery as possible.

3. Connect the DC power supply wires:

- Attach a 1/4 inch female Quick Connect terminal to each DC power supply wire.

NOTICE

- Push the positive DC power wire onto the power board terminal that is marked

12VDC.

- Push the DC ground wire onto the power board terminal that is marked GND.

- Make sure each DC power supply wire is on the correct polarity terminal.

Do not use the chassis of the refrigerator or the vehicle frame as one of the conductors. Attach the DC power supply wires only to the battery and the power board [49] of the refrigerator (See Art00975).

Connect the Propane Gas Components

This refrigerator operates on propane gas at a pressure of 11 inches Water Column Propane.

Connect the propane gas supply system:

WARNING

- Do not smoke or use an open ame near the propane gas system.

- Do not use an open ame to examine for leaks.

- Do not connect the refrigerator to the propane gas tank without a pressure regulator between them.

- To avoid a propane gas leak, always use two wrenches to tighten or loosen the gas supply line connections.

Be very careful when working on or near the propane gas system.

165

Art00975

- Leaking propane gas can ignite or explode and result in dangerous personal injury or death.

Connect the gas supply line to the refrigerator:

- Make sure all tubing and ttings obey all local, state, and national codes about size and type.

- Make sure that all exible metal connectors obey the current CAN1-6.10 Standard.

- Make sure that the materials used for the gas supply line obey both the current ANSI A 119.2 (NFPA 1192) and CSA Z240 Standards on Recreational Vehicles. Norcold recommends the use of 3/8 inch copper tubing as the gas supply line and requires a 3/8 inch SAE (UNF 5/8-18) male are tting as the connection to the refrigerator.

- Put the propane gas supply line up through the oor of the enclosure.

- Make sure the hole through the oor is large enough to allow clearance for the gas supply line.

- Put a weather resistant seal (grommet, sealant, etc.) around the gas supply line where it goes through the oor to prevent vibration

and abrasion.

Installation Manual 11

Page 12

- To prevent vibration and abrasion, make sure that the gas supply line is not against anything in the enclosure.

- Attach the gas supply line to the bulkhead ting [91] of the refrigerator (See Art00975).

Examine the gas supply system for leaks:

WARNING

Use a leak detecting solution to examine the gas supply line and all propane gas connections for leaks.

If you use compressed air for the test:

- The pressure at the manual shut off valve of the refrigerator must not be more than 1/2 psig (14 inches Water Column).

- If the air pressure is more than 1/2 psig (14 inches Water Column), remove the gas supply line from the bulkhead tting of the

refrigerator before the test.

- If the air pressure is equal to or less than 1/2 psig (14 inches Water Column), close the manual shutoff valve of the refrigerator

before the test.

Do not allow the leak detecting solution to touch the electrical components. Many liquids are electrically

conductive and can cause a shock hazard, electrical shorts, and in some cases, re.

Ignition Start Up

Ignition - propane gas operation:

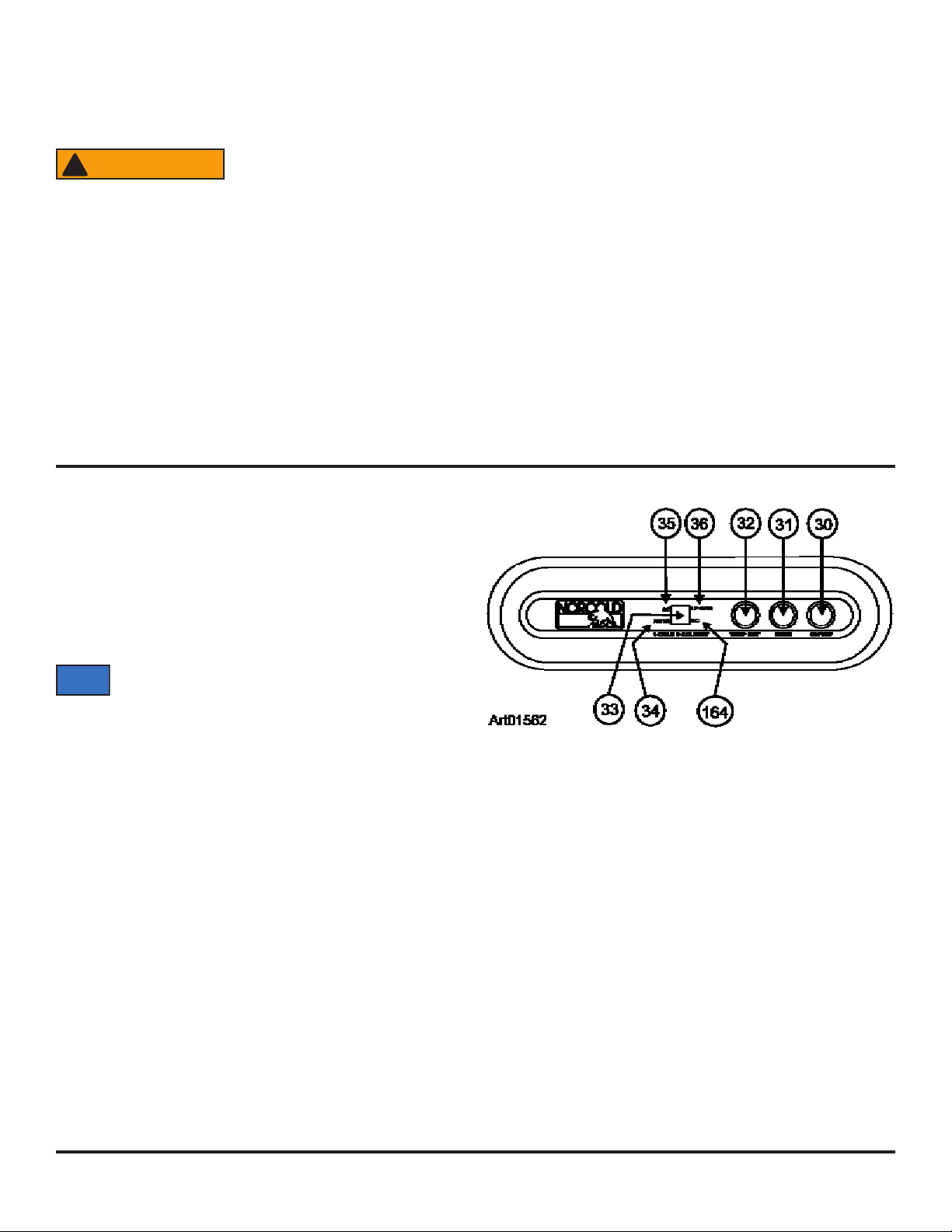

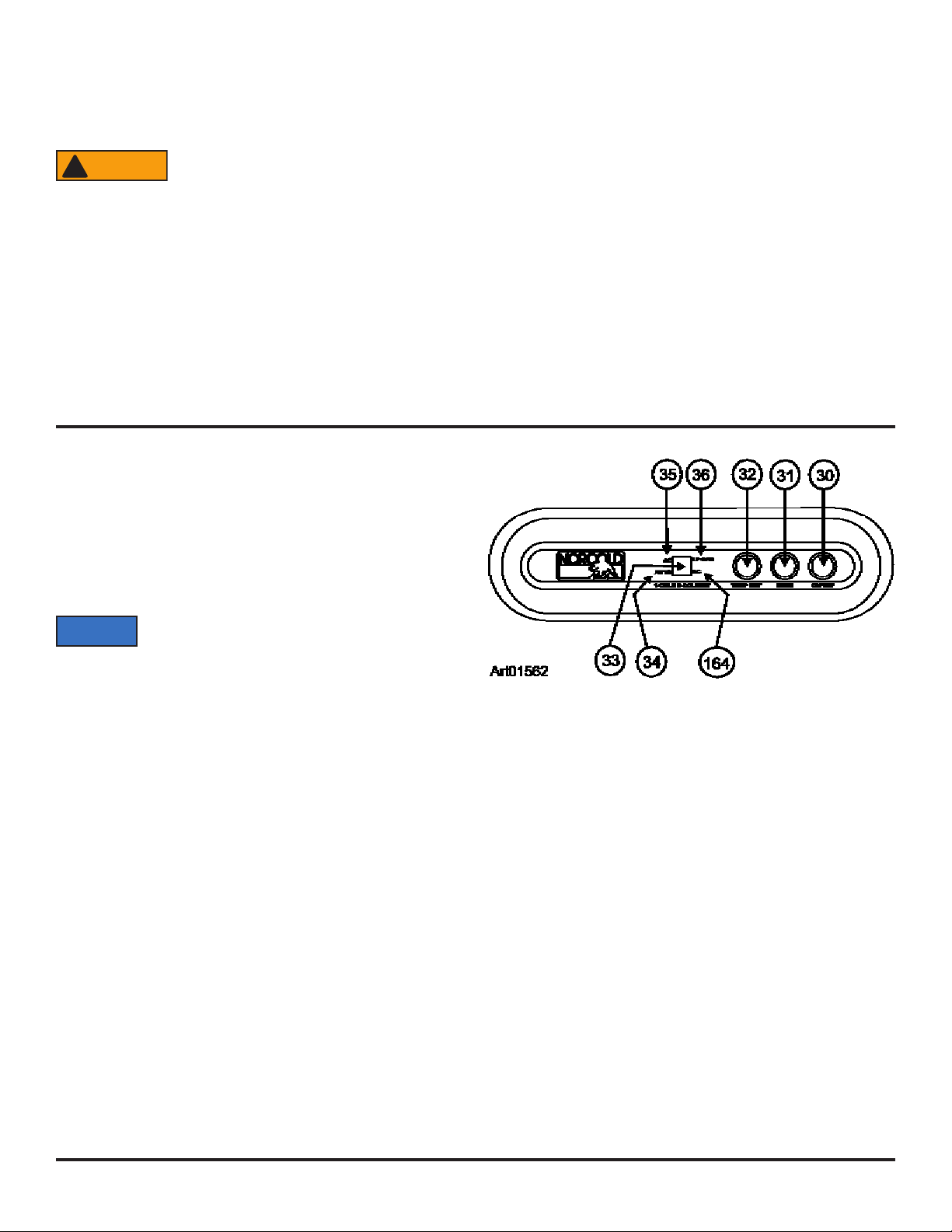

Press the ON / OFF button [30] to start the refrigerator in auto

mode.

- Push and hold the MODE button [31] until the light bar ashes in the center display [33] beside LP GAS [36].

- Release the MODE button.

NOTICE

If ignition of the propane gas does not occur within 30 seconds:

- The gas safety valve of the refrigerator closes.

- The refrigerator stops operation.

- Refer to the “Fault Codes“ section of this manual.

- The fault code remains until you push the ON / OFF button two times (to stop and start the refrigerator).

- If ignition does not occur after two or three times:

- Check the gas supply line.

- Consult your local dealer or an authorized Norcold Service Center.

- Change to manual mode and operate on AC electric.

On initial start up of the refrigerator, ignition of the propane gas may not occur within 30 seconds.

Installation Manual 12

Page 13

Fault Codes

Fault Codes Fault Code Meaning Corrective Actions

display.

“F”

“A”

“C”

DC voltage is unavail-

able to the

refrigerator control

panel or the

regerator is OFF.

The burner did not

ignite or re-ignite.

AC voltage is unavail-

able to the

refrigerator control.

DC voltage to the

refrigerator control

panel is too low.

Check:

- That the refrigerator is ON.

- That the battery charging equipment of the vehicle is operational.

- That the AC/DC converter is operational (if applicable).

- See your dealer or authorized Norcold Service Center.

Check:

- That the valve of the propane gas tank(s) is open.

- That the propane gas is at the correct pressure.

- That the manual shut off valve of the refrigerator is open.

- That there is no air in the propane gas supply line. See “Removing air from the propane gas supply lines” section of this manual.

- See your dealer or authorized Norcold Service Center.

Check:

- That the refrigerator plugged into a serviceable outlet.

- That the fuse or circuit breaker of the vehicle is intact.

- That the vehicle generator is operational (if applicable).

- See your dealer or authorized Norcold Service Center.

Check:

- That the battery charging equipment of the vehicle is operational.

- That the AC/DC converter is operational (if applicable).

- See your dealer or authorized Norcold Service Center.

“n”

Temperature set-

ting ashes for ten

seconds

and mode appears.

“H”

“r”

“S”

The refrigerator cool-

ing unit has stopped

cooling.

The refrigerator is

operating on the

“Back Up Operating

System”.

This is a fault within the refrigerator con-

trols.

This is a fault within the refrigerator con-

trols.

This is a fault within the refrigerator con-

trols.

1st time - Before reset

Check:

- That the vents are not blocked.

- That a door(s) is not open. Close door(s).

- That the vehicle is level.

2nd time - After reset This is not owner serviceable. See your dealer or authorized Norcold Service Center.

This is not owner servicable. See your dealer or authorized Norcold Service Center

This is not owner servicable. See your dealer or authorized Norcold Service Center.

Art01560

Installation Manual 13

Page 14

Installation Manual 14

Page 15

Manuel d’Installation

Réfrigérateurs modèles N41X – 4,5 pi3, à double ou triple alimentation Réfrigérateurs modèles N51X – 5,5 pi3, à double ou triple alimentation

Les numéros de modèle des réfrigérateurs à triple alimentation contiennent « .3 », mais pas ceux des réfrigérateurs à double alimentation.

La lettre « X », dans les numéros de modèle ci-dessus, représente une lettre ou un chiffre correspondant à une option de réfrigérateur.

AVERTISSEMENT

Une faute d’installation, de réglage, de modication, de

réparation ou d’entretien peut causer des préjudices corporels ou matériels. Se reporter à ce manuel. Pour obtenir de l’assistance ou des informations supplémentaires, s’adresser

à un installateur qualié, au service après-vente ou à la

compagnie de gaz

AVERTISSEMENT

RISQUE Dʼ INDENDDIE OU DʼEXPLOSION

Si vous sentez une odeur de gaz:

1. Ouvrez les fenêtres.

2. teignez toute ame nue..

3. Ne pas toucher les interrupteurs électiques.

4. teignez toute ame nue..

5. Coupez Iˊ alimentation en combustible.

6. vacuez immédiatement et applez les services dˊurgence

Ne pas suivre ces instructions peut provoquer in incendie ou un explosion, pouvant causer des dommages matériels, des blessures ou la mort.

SÉCURITÉ PERSONNELLE

Ne pas conserver ni utiliser d’essence ou d’autres liquides

inammables, ou dont les vapeurs peuvent s’enammer, à proximité de

cet appareil ou de tout autre appareil électroménager.

NE PAS installer ce réfrigérateur sous le pont dans un bateau. Ne pas installer ce réfrigérateur

AVERTISSEMENT

NORCOLD, Inc. P.O. Box 4248 Sidney, OH 45365-4248

dans une cabine xe ou autre zone habitable intérieure. Pour fonctionner correctement et sans

danger, ce réfrigérateur doit utiliser uniquement un système à prise d’air extérieur et à ventilation aspirante conçu et agréé par NORCOLD. Toute autre méthode de ventilation pourrait libérer des gaz d’échappement à combustion mortels et (ou) des fumées explosives de gaz propane dans la zone habitable et (ou) sous le pont.

Norcold Service à la clientèle

Français

Téléphone : 800-543-1219

Télécopieur : 734-769-2332

Site Internet : www.norcold.com

Réf. 635479B (10/22/2014)

Page 16

Table des Matières

Sens de la Prudence ................................................................................................................................................................................2

Consignes de Sécurité .............................................................................................................................................................................2

Certication et Codes à Respecter ........................................................................................................................................................... 3

Exigences en Matière de Circulation d’Air ................................................................................................................................................ 3

Préparation du Logement .........................................................................................................................................................................4

Installation des Grilles de Prise d’Air et d’Evacuation ..............................................................................................................................5

Installation du Réfrigérateur .....................................................................................................................................................................7

Options ...................................................................................................................................................................................................8

Installation du panneau décoratif de porte ........................................................................................................................................8

Inversion du sens d’ouverture de la porte .........................................................................................................................................8

Changement de la position du dispositif de blocage d’ouverture de la porte .................................................................................... 9

Connexions électriques ..........................................................................................................................................................................10

Raccordement de l’alimentation 120 V c.a. ..................................................................................................................................... 10

Raccordement de l’alimentation 12 V c.c. ....................................................................................................................................... 10

Raccordement des éléments fonctionnant au gaz propane ................................................................................................................... 11

Raccordement de l’alimentation en gaz propane ............................................................................................................................ 11

Détection des fuites du système d’alimentation en gaz ..................................................................................................................12

Allumage et Mise en Route ....................................................................................................................................................................12

Allumage – fonctionnement au propane..........................................................................................................................................12

Codes de Défaillance .............................................................................................................................................................................13

Sens de la Prudence

Lire attentivement ce manuel et bien comprendre les instructions avant d’installer le réfrigérateur.

Être conscient des risques possibles d’accident lorsque le symbole d’alerte apparaît sur le manuel ou est placé sur le réfrigérateur. Un mot suit le symbole et identie le type de risque. Lire attentivement la dénition de ces risques pour bien les comprendre. Ces

symboles ont été placés pour des raisons de sécurité.

AVERTISSEMENT

ATTENTION

Ce terme de signalement indique un danger qui, s’il n’est pas pris en compte, peut causer une blessure grave, la mort ou d’importants dégâts matériels.

Ce terme de signalement indique un danger qui, s’il n’est pas pris en compte, peut causer une blessure légère ou d’importants dégâts matériels.

Consignes de Sécurité

AVERTISSEMENT

- Ce réfrigérateur n’est pas destiné à servir de réfrigérateur amovible. Il est conçu pour fonctionner au gaz propane seulement et ne

peut pas être modié pour utiliser d’autres carburants (gaz naturel, butane, etc.).

- Une faute d’installation, de réglage, de modication ou d’entretien de ce réfrigérateur peut causer des préjudices corporels et (ou)

matériels.

- Observer les consignes de ce manuel pour installer les bouches de ventilation (prise d’air et échappement).

- Ne pas installer le réfrigérateur à même une moquette ou un tapis. Le placer sur un panneau de métal ou de bois s’étendant au

moins sur toute sa largeur et toute sa profondeur.

- Ne pas laisser quoi que ce soit toucher le système frigorique du réfrigérateur.

- Le gaz propane est susceptible de s’enammer et de causer une explosion et, par conséquent, des dégâts matériels et des blessures graves ou mortelles. Ne pas fumer ni faire d’étincelles. Ne pas se servir d’une amme nue pour rechercher les fuites au tuyau d’arrivée de gaz propane. Toujours se servir de deux clés pour serrer ou desserrer les raccords du tuyau d’arrivée de gaz

propane.

Manuel d’installation 2

Page 17

- S’assurer de la conformité de l’installation électrique à tous les codes applicables. Voir la section « Certication et codes

à respecter ».

- Ne pas contourner ou modier les composants ou fonctions électriques du réfrigérateur.

- Ne pas vaporiser de liquides près des prises électriques, des raccords ou des pièces du réfrigérateur. Nombre de liquides sont conducteurs et peuvent poser des risques de décharge électrique, de court-circuit, voire même d’incendie.

- Le système frigorique du réfrigérateur est sous pression. Ne pas essayer de réparer ou recharger un système frigorique défectueux.

- Le système frigorique contient du chromate de sodium. L’inhalation de certains composés du chrome peut causer le cancer. Le système frigorique contient des produits chimiques qui peuvent causer de graves brûlures à la peau et aux yeux, s’enammer et brûler avec une amme intense. Ne pas recourber, faire tomber, souder, déplacer, percer, perforer ou heurter le système frigorique.

ATTENTION

- L’arrière du réfrigérateur présente des arêtes vives et des coins anguleux. Pour éviter de se couper ou de s’écorcher lors du travail sur le réfrigérateur, faire attention et porter des gants résistant aux coupures.

Certication et Codes à Respecter

Ce réfrigérateur est homologué par la section International de l’ACNOR comme conforme à la dernière édition des normes

ANSI Z21.19 / CSA 1.4 en ce qui concerne l’installation dans

des caravanes résidentielles ou véhicules de loisir.

Pour que la garantie limitée Norcold puisse entrer en vigueur,

l’installation du réfrigérateur doit être conforme au présent « Manuel d’installation ». De plus, elle doit respecter les

éléments suivants, lorsqu’ils sont applicables :

Aux États-Unis et au Canada :

- Les codes locaux, ou, à défaut, le code National Fuel Gas Code, les normes ANSI Z223.1/NFPA 54, le code Natural Gas and Propane installation Code, la norme CSA B149.1, le code ANSI A119.2 Recreational Vehicles Code et les normes CSA Z240 RV Series, Recreational Vehicles.

- L’installation des maisons préfabriquées (caravanes résidentielles) doit se conformer à la norme Manufactured Home Construction

and Safety Standard, titre 24 CFR, partie 3280 [anciennement dénommée Federal Standard for Mobile Home Construction and

Safety, titre 24 (partie 280), et à la norme à jour CSA Z240.4, Gas-equipped Recreational Vehicles and Mobile Housing.

- Si une source d’alimentation externe est employée, l’appareil électroménager doit, à son installation, faire l’objet d’une mise à la terre électrique conforme aux codes locaux ou, à défaut de tels codes, conforme au code National Electrical code et aux normes

ANSI/NFPA 70, ou au Code canadien d’électricité, CSA C22.2. parties 1 et 2.

Tous les tuyaux et raccords d’arrivée de gaz propane doivent respecter les codes locaux, provinciaux et fédéraux s’appliquant à leurs types et dimensions. Ces éléments doivent également être conformes à la norme à jour NFPA 1192 section 2-4, et, au Canada, à la norme à jour CAN 1-6.10.

Exigences en Matière de Circulation d’Air

AVERTISSEMENT

- Il doit y avoir un apport d’air frais sufsant pour la combustion.

- L’espace de séjour doit être complètement isolé du système de combustion du réfrigérateur.

Conditions à satisfaire par l’installation :

Manuel d’installation 3

Page 18

- Le conduit de fumée d’échappement doit bénécier d’une ventilation totale et sans restriction car, en mode de

fonctionnement au gaz, du monoxyde de carbone peut en sortir. L’inhalation de fumées contenant du monoxyde de carbone peut causer des vertiges, des nausées ou, dans les cas extrêmes, la mort.

- S’assurer de l’isolation complète du réfrigérateur par rapport à ses composants produisant de la chaleur en utilisant un

jeu approprié de déecteurs et de panneaux.

L’installation certiée nécessite l’utilisation d’une prise d’air extérieur inférieure et d’un dispositif d’évacuation supérieur. Placer le

dispositif d’évacuation supérieur sur le toit ou sur le côté du véhicule en suivant à la lettre les instructions de ce manuel. Le non-

respect de cette consigne annule la certication du réfrigérateur et la garantie de l’usine.

Le bas de l’ouverture pour la prise d’air inférieure qui fait également fonction de porte d’accès pour l’entretien doit se trouver au niveau du plancher ou juste au-dessous, an de permettre l’évacuation des fuites éventuelles de propane vers l’extérieur, sans risque de

concentration de gaz au niveau du plancher.

En vertu de l’homologation de la section International de l’ACNOR, il peut y avoir un dégagement nul sur les côtés, l’arrière, le haut

et le bas du réfrigérateur. Alors qu’aucun dégagement maximum n’est spécié par l’homologation, le réfrigérateur ne peut fonctionner correctement que si les dégagements maximum suivants sont respectés :

Dessous Mini 0 pouce Maxi 0 pouce

Chaque côté Mini 0 pouce Maxi 1/8 pouce

Dessus Mini 0 pouce Maxi ¼ pouce

Arrière Mini 0 pouce Maxi 1 pouce

Ces espaces ajoutés aux dispositifs de prise d’air inférieur et d’évacuation supérieur assurent la circulation d’air nécessaire pour une

bonne réfrigération. L’air plus frais arrive par la prise d’air inférieure, monte le long du serpentin d’où il absorbe la chaleur dégagée

par les éléments du réfrigérateur et est évacué par l’orice de sortie supérieur. Si le débit d’air est ralenti ou bloqué, le réfrigérateur ne

refroidira pas correctement.

Le système de ventilation de chaque modèle NORCOLD est homologué par la section International de l’ACNOR. Installer uniquement les bouches de ventilation homologuées qui sont spéciées dans ce manuel.

Préparation du Logement

1. Les dimensions à respecter sont les suivantes :

- Modèles N41X - Hauteur 36,56 - 36,69 pouces x Largeur 23,69 - 23,82 pouces x Profondeur 24 pouces

- Modèles N51X - Hauteur 42,63 - 42,69 pouces x Largeur 23,69 - 23,82 pouces x Profondeur 24 pouces

2. S’assurer que le plancher est de niveau et sufsamment résistant.

- Le plancher doit être métallique ou en bois et de largeur et de profondeur égales à celles du logement.

- Le plancher doit pouvoir supporter le poids du réfrigérateur et de son contenu.

3. S’assurer qu’il n’y a pas de sources de chaleur adjacentes, telles que bouches de ventilation de chauffage ou de chauffe-eau.

4. S’il y a plus de 1/2 po entre un côté du réfrigérateur et l’intérieur de l’enceinte :

- Remplir l’espace d’isolant (en natte) en bre de verre ou ajouter un déecteur pour éliminer le dégagement.

- L’arrière de l’isolant en natte doit être entre 18 et 19 po de la face de l’enceinte.

- Bien xer l’isolant en natte à l’enceinte de façon à ce qu’il reste dans cette position durant l’installation du réfrigérateur, s’il

devient mouillé et s’il y a du vent.

Manuel d’installation 4

Page 19

Installation des Dispositifs de Prise d’Air et d’Evacuation

Art01608

1. À l’aide du tableau suivant, déterminer les ouvertures brutes (OB) et les types de dispositifs à utiliser.

Dispositif certié N° de pièce OB (hauteur) OB (largeur)

Supérieur, évacuation par le toit 622293 24 po 5 ¼ po

Supérieur, évacuation latérale 617485 7 ¼ po 18 po

Inférieur, prise d’air latérale 617484 9 ¾ po 19 3/8 po

Universel, supérieur et inférieur 620505 6 3/16 po 17 13/16 po

Bouches de ventilation supérieure et inférieure universelles 621156 13 3/4 in 21 1/2 in

2. Poser la prise d’air inférieure (voir Art01608).

AVIS

- S’assurer que le bas de l’ouverture pour la prise d’air inférieure se trouve au

- Aligner la prise d’air inférieure [9] dans le plan vertical sous le serpentin [10] et le

3. Installer le dispositif d’évacuation supérieur :

- Si l’on installe la bouche d’échappement de toit (voir Art01638) :

AVIS

La prise d’air inférieure sert également d’ouverture d’accès aux composants à l’arrière du réfrigérateur.

AVERTISSEMENT

niveau du plancher ou juste en-dessous.

condenseur [11] du réfrigérateur.

ATTENTION

Serrer les vis de la came d’échappement supérieure de toit à un couple maximum de 10 inch-pounds. S’assurer également que l’écoulement d’air autour de la came d’échappement supérieure de toit n’est pas partiellement ou totalement restreint par d’autres articles montés sur le toit tels que portebagage, climatiseur, panneau solaire, etc.

Veiller à ce que le bas de l’ouverture de la prise d’air inférieure soit de niveau avec le sol, ou juste en dessous. Ainsi, s’il y a fuite du gaz propane, il s’échappe à l’extérieur au lieu de s’accumuler au niveau du sol.

S’assurer de l’absence de sciure, de matériau d’isolation ou d’autres débris de construction sur le réfrigérateur ou dans l’enceinte. Les débris peuvent poser un danger de combustion et empêcher le fonctionnement correct du réfrigérateur.

- Si la conception du véhicule le permet, installer le dispositif d’évacuation par le

toit [12] directement au-dessus du condenseur [11] du réfrigérateur.

- Installer un déecteur [13] pour éviter la formation d’air chaud stagnant dans la partie [14] au-dessus du réfrigérateur.

- S’assurer que l’espace [15] entre le déecteur et le dessus du

réfrigérateur est inférieur à ¼pouce.

- S’assurer que le déecteur fait toute la largeur intérieure du logement.

Art01638

Manuel d’installation 5

Page 20

- Si la conception du véhicule ne permet pas l’installation du dispositif d’évacuation par le toit directement au-dessus du condenseur du réfrigérateur :

- Aligner la bouche d’échappement du toit [12] au-dessus de la prise d’air

inférieure et la déplacer vers l’intérieur selon le besoin (voir Art01639).

- Installer deux déecteurs [13] pour éviter la formation d’air chaud stagnant dans la partie [14] au-dessus du réfrigérateur.

- S’assurer que les deux déecteurs font toute la largeur intérieure du

logement.

- S’assurer que les deux déecteurs ne font pas un angle supérieur à 45° par rapport à la verticale [20].

- Placer un déecteur entre le bord supérieur arrière du réfrigérateur et

le bord intérieur de l’ouverture du dispositif d’évacuation supérieur.

- Veiller à ce qu’il y ait un dégagement de moins de 1/4 inch [15] entre le déecteur et le haut du réfrigérateur.

- Placer l’autre déecteur entre le bord extérieur de l’ouverture du

dispositif d’évacuation supérieur et la paroi verticale du véhicule.

- Si l’on installe la bouche d’échappement latérale supérieure (voir Art01637) :

- Pour les modèles N41X, s’assurer que la distance [25] entre le sol et le haut de

l’ouverture brute pour le dispositif d’évacuation supérieur est au minimum

de 41 3/4 pouces pour que le refroidissement soit satisfaisant.

- Pour les modèles N51X, s’assurer que la distance [25] entre le sol et le

haut de l’ouverture brute pour le dispositif d’évacuation supérieur est au

minimum de 47 ¾ pouces pour que le refroidissement soit satisfaisant.

- Aligner la bouche d’échappement supérieure [24] à l’horizontale audessus de la prise d’air inférieure [9] du réfrigérateur.

- Installer un déecteur [13] pour éviter la formation d’air chaud stagnant dans la partie [14] au-dessus du réfrigérateur.

- S’assurer que l’espace [14] entre le déecteur et le dessus du

réfrigérateur est inférieur à ¼ po.

- S’assurer que le déecteur fait toute la largeur intérieure du logement.

- S’il y a un dégagement de plus de 1 inch entre l’arrière du réfrigérateur et

l’enceinte, ajouter deux déecteurs [16] à l’arrière de l’enceinte (voir Art01637,

Art01638 et Art01639) :

- Placer un déecteur au bord supérieur de la prise d’air inférieure [9].

- Placer l’autre déecteur au bord inférieur du condenseur [11] du

réfrigérateur.

- Veiller à ce que les déecteurs soient à moins de 1/4 inch des serpentins [10] et du condenseur du réfrigérateur.

- Veiller à ce que les déecteurs fassent toute la largeur de l’intérieur de l’enceinte.

Art01639

Art01637

- Modèles N41X : si, de par la construction du véhicule, la distance [25] ne peut pas être de 41 3/4 inches, elle peut être réduite

jusqu’à 36 inches (option uniquement) (voir Art01647) si les conditions suivantes sont remplies :

OU BIEN

Manuel d’installation 6

Page 21

- Modèles N51X : si, de par la construction du véhicule, la distance

[25] ne peut pas être de 47 3/4 inches, elle peut être réduite jusqu’à 44 3/4 inches (option uniquement) (voir Art01647) si les

conditions suivantes sont remplies :

- Utiliser uniquement la pièce 621156 comme la prise d’air inférieure [9].

- S’il y a un dégagement [19] de plus de 1 inch entre l’arrière du réfrigérateur et l’enceinte, ajouter deux déecteurs à l’arrière

de l’enceinte.

124

- Placer un déecteur [16] au bord supérieur de la prise d’air

inférieure.

- Un déecteur cintré en aluminium ou en tôle d’acier galvanisé [26] doit être installé au bord inférieur de l’ouverture de la

bouche d’échappement supérieure.

- La courbure du déecteur doit afeurer le bord inférieur de

l’ouverture de la bouche d’échappement supérieure.

- Le bord supérieur du déecteur cintré doit être au plus à 1/4 inch [124] en dessous du condenseur et il ne doit pas y avoir plus de 1/4 inch de dégagement [124] entre l’arrière du condenseur et le déecteur.

- Veiller à ce que les déecteurs fassent toute la largeur de

l’intérieur de l’enceinte.

Installation du Réfrigérateur

Mettre le réfrigérateur en place (se reporter à Art01288) :

AVERTISSEMENT

S’assurer que le joint de combustion [28] n’est pas rompu, qu’il entoure complètement les brides de montage [156] du réfrigérateur et qu’il sépare ces brides de la paroi de l’enceinte. Si le joint de combustion est interrompu, des gaz d’échappement

peuvent s’inltrer dans l’habitacle du véhicule.

L’inhalation de gaz d’échappement peut causer des vertiges, des nausées ou, dans les cas extrêmes, la mort.

Art01647

- Déposer la porte du réfrigérateur (se reporter à la section «Inversion du sens d’ouverture de la porte»).

- Installer les vis par les trous des rebords de montage du réfrigérateur dans la paroi du logement.

- Remonter la porte.

- Installer une vis par les trous [121] des tirants dans les coins arrière inférieurs du

réfrigérateurs dans le sol.

121

156

Art01288

Manuel d’installation 7

Page 22

Options

Installation du panneau décoratif de porte :

AVIS

- Modèles N41X - les dimensions du panneau décoratif [38] doivent être de 31

- Modèles N51X - les dimensions du panneau décoratif [38] doivent être de 37

- Insérer le panneau décoratif dans les encoches des capuchons [157] d’extrémité

- Pousser chaque pièce de retenue de panneau [37] dans l’encoche sur le bord de

Les panneaux décoratifs doivent être d’une épaisseur maximum de 3/16 inch.

pouces pour la hauteur et de 21 5/16 pouces pour la largeur (se reporter à Art00977).

de porte [158].

la porte [39].

Inversion du sens d’ouverture de la porte :

Il est possible d’inverser le sens d’ouverture de la porte en déplaçant les charnières du côté opposé (se reporter à Art01313).

1. Déposer la porte :

- Sortir et conserver l’axe d’articulation supérieur [63].

- Entre-ouvrir la porte et extraire la partie supérieure de la porte de la charnière supérieure du réfrigérateur.

157

158

Art00977

161

- Sortir la porte de l’axe d’articulation inférieur [64].

- Sortir et conserver l’axe d’articulation inférieur.

2. Changer la position des charnières :

- Enlever les vis de la charnière supérieure [159].

- Placer cette charnière de l’autre côté à la position inférieure.

- Fixer la charnière en utilisant les vis.

- Placer l’axe d’articulation inférieur sur cette charnière.

- Enlever les vis de la charnière inférieure [160].

- Enlever les vis du dispositif de blocage d’ouverture de la porte [161].

- Placer cette charnière de l’autre côté à la position supérieure.

Art01313

- Fixer la charnière en utilisant les vis.

3. Changer la position du dispositif de blocage d’ouverture de la porte (se reporter à Art01313 et Art01571) :

- Monter le dispositif de blocage d’ouverture de la porte de l’autre côté du réfrigérateur.

- Fixer le dispositif de blocage en utilisant les vis.

- Enlever la vis [41] de la platine de blocage d’ouverture de la porte [162] sur la porte.

159

160

- Enlever la vis [41] de la fausse lame de charnière [163] sur la porte.

Manuel d’installation 8

Page 23

- Monter la platine de blocage d’ouverture de la porte de l’autre côté de la porte.

- Fixer la platine de blocage d’ouverture de la porte en utilisant la vis.

- Monter la fausse lame de charnière de l’autre côté de la porte.

- Fixer la fausse lame de charnière en utilisant la vis.

4. Installation de la porte.

- Placer la porte sur l’axe d’articulation inférieur.

- Aligner les trous de la charnière supérieure avec ceux de la fausse lame de charnière et maintenir en position.

- Visser l’axe d’articulation supérieur dans la charnière supérieure et dans la porte.

- Serrer toutes les vis.

- S’assurer que le verrou de blocage d’ouverture s’engage complètement dans la platine.

- Le verrou doit être engagé sur 2 pouces.

- Si cela n’est pas le cas, desserrer les vis et régler la hauteur du verrou.

- Resserrer les vis.

Changement de la position du dispositif de blocage d’ouverture de la porte :

Ce réfrigérateur permet de positionner le dispositif de blocage d’ouverture de la porte au choix en haut ou en bas de la porte indépendamment du sens d’ouverture (se reporter à Art01570 et Art01572).

162

163

162

Art01571

163

162

1. Changement de la position de la platine du dispositif de blocage d’ouverture de la porte :

- Enlever la vis [41] de la platine [162] du dispositif de

blocage d’ouverture de la porte.

- Enlever la vis [41] de la fausse lame de charnière [163]

du côté opposé de la porte.

- Placer la platine du dispositif de blocage d’ouverture

de la porte à l’autre extrémité de la porte.

- Fixer la platine en utilisant la vis.

- Placer la fausse lame de charnière à l’autre extrémité

de la porte.

- Fixer la fausse lame de charnière en utilisant la vis.

Art01570

2. Changement de la position du dispositif de blocage d’ouverture de la porte :

- Enlever les vis du dispositif de blocage d’ouverture de la porte [161].

- Placer le dispositif de blocage à l’autre extrémité du réfrigérateur.

- Fixer le dispositif de blocage en utilisant les vis.

163

Art01571

Manuel d’installation 9

Page 24

Connexions Electriques

AVIS

Fonctionnement en C.A. Tension 120 V c.a. (mini 108V, maxi 132V) Tension de commande 12 V c.c. (mini 10,5V, maxi 15,4V)

Appel de courant 1,79 A à 110 V c.a. 1,92 A à 120 V c.a.

Fonctionnement au propane Tension de commande 12 V c.c. mini 11,5V, maxi 15,4V)

Appel de courant 0,37 A à 12 V c.c. 0,42 A à 15 V c.c.

Fonctionnement en C.C.( modeles .3 uniquement) Tension de commande 12 V c.c. (mini 10,5V, maxi 15,4V)

Appel de courant 14,1 A à 12 V c.c. 17 A à 15 V c.c.

Ce réfrigérateur fonctionne sur courant alternatif et sur courant continu. L’utilisation de l’appareil en dehors de ces limites peut

endommager les composants électriques et rendra la garantie nulle et non avenue.

Les valeurs d’appel de courant sont des valeurs nominales.

AVERTISSEMENT

Brancher le(s) cordon(s) d’alimentation c.a. uniquement dans une prise à trois lames avec masse.

Ne pas retirer le contact de terre rond des cordons d’alimentation c.a. Ne pas utiliser un

adaptateur à deux lames ou une rallonge avec les cordons d’alimentation c.a. L’utilisation du réfrigérateur sans masse appropriée peut causer des chocs électriques dangereux ou la mort en cas de contact avec les parties métalliques du réfrigérateur.

Raccordement de l’alimentation en courant alternatif 120V :

AVERTISSEMENT

Brancher le cordon d’alimentation C.A. dans une prise triphasée avec mise à la terre :

- S’assurer que la prise est d’un accès facile à partir de la prise d’air inférieure.

- S’assurer que le cordon d’alimentation n’entre pas en contact avec le couvercle du brûleur, le conduit de sortie des fumées, ou tout

autre élément chaud qui pourrait endommager la gaine isolante du cordon.

Brancher le cordon d’alimentation C.A. dans une prise triphasée avec mise à la terre uniquement. Ne pas enlever la broche ronde de mise à la terre du cordon d’alimentation. Ne pas utiliser d’adapteur à deux broches ni de rallonge électrique. L’utilisation d’un réfrigérateur incorrectement mis à la terre peut causer un choc électrique, voire la mort lorsqu’on touche les parties métalliques de l’appareil.

Raccordement de l’alimentation C.C. 12V :

Le calibre du l et du fusible à utiliser augmentent avec la distance entre la batterie du véhicule et le réfrigérateur. Une chute de tension se produira si la section du l est trop faible pour la distance. Cette chute de tension diminue le rendement du système de chauffage et la qualité du refroidissement.

1. Déterminer la section minimale du l et le calibre maximal du fusible à utiliser.

AVERTISSEMENT

- Sur les modèles à double alimentation, utiliser un l de calibre 18 AWG minimum et un fusible de 6 A maximum.

- Sur les modèles à triple alimentation, mesurer la distance entre le réfrigérateur et la batterie du véhicule.

- Pour une distance comprise entre 0 et 20 pieds, utiliser un l de calibre 10 AWG minimum et un fusible de 30 A maximum.

Si des ls et (ou) fusibles de taille incorrecte sont employés, l’installation électrique risque de

prendre feu.

- Pour une distance supérieure à 20 pieds, utiliser un l de calibre 8 AWG minimum et un fusible de 40 A maximum.

- Si la section du l est supérieure à la section minimale, déterminer le fusible à utiliser en suivant la norme RVIA A 119.2 ou le code

local.

Manuel d’installation 10

Page 25

Les connexions de l doivent être propres, bien assurées et exemptes de corrosion. Si l’un de ces aspects laisse à désirer :

- Le réfrigérateur subira une chute de tension.

- La chute de tension réduit les performances du réfrigérateur.

2. Installer un fusible sur les ls d’alimentation en courant continu entre la batterie et le réfrigérateur :

- Placer le fusible le plus près possible de la batterie.

3. Connecter les ls d’alimentation en courant continu :

- Poser un raccord femelle rapide 1/4 inch sur chaque l d’alimentation c.c.

AVIS

- Connecter le l d’alimentation positif à la borne du panneau identiée 12 VDC.

- Connecter le l de mise à la terre à la borne du panneau identiée GND.

- S’assurer que chaque l d’alimentation en courant continu est connecté à la borne

avec la polarité correcte.

Ne pas utiliser le châssis du réfrigérateur ou celui du véhicule comme

conducteur. Relier les ls d’alimentation c.c. uniquement à la batterie et à

la carte d’alimentation [49] du réfrigérateur (se reporter à Art00975).

165

Raccordement des Eléments Fonctionnant au Gaz Propane

Art00975

Ce réfrigérateur fonctionne au gaz propane à une pression de 11 pouces de colonne d’eau.

Raccordement de l’alimentation en gaz propane :

AVERTISSEMENT

- Ne pas fumer ni utiliser de amme nue près du système au gaz propane.

- Ne pas utiliser de amme nue pour rechercher les fuites.

- Ne pas raccorder le réfrigérateur à un réservoir de gaz sans détendeur entre les deux.

- Pour éviter une fuite de gaz, toujours utiliser deux clés pour serrer ou desserrer les raccords des conduites de gaz.

- Le gaz propane peut s’enammer ou exploser avec risques de blessures graves ou de mort.

Raccorder le tuyau d’alimentation de gaz au réfrigérateur :

- S’assurer que tous les raccords et les conduites sont conformes aux codes locaux, provinciaux et national en ce qui concerne le

type et le diamètre.

- S’assurer que tous les raccords métalliques exibles sont conformes à la dernière révision de la norme CAN 1-6.10.

- S’assurer que les matériaux utilisés pour le tuyau d’arrivée de gaz respectent à la fois les normes actuelles ANSI A 119.2 (NFPA

1192) et ACNOR Z240 pour les véhicules de loisir. Norcold recommande l’utilisation d’un tube en cuivre de 3/8 po comme tuyau

d’arrivée de gaz et requiert un raccord mâle conique de 3/8 po SAE (UNF 5/8-18) comme connexion avec le réfrigérateur.

- Faire remonter le tuyau d’arrivée de gaz propane par le plancher de l’enceinte.

Faire preuve de grande prudence lors de l’intervention sur le système de gaz propane ou du travail à proximité.

- S’assurer que le diamètre du trou dans le plancher est sufsant pour laisser du jeu autour de la conduite.

- Monter un joint d’étanchéité résistant aux intempéries (anneau, produit d’étanchéité, etc.) autour de la conduite pour éviter l’usure

par frottement et les vibrations.

Manuel d’installation 11

Page 26

- Pour éviter les vibrations et le frottement, veiller à ce que le tuyau d’arrivée de gaz ne touche rien dans l’enceinte.

- Fixer la conduite au raccord [91] sur la paroi du réfrigérateur (se reporter à Art00975).

Détection des fuites du système d’alimentation en gaz:

AVERTISSEMENT

Employer une solution de détection des fuites pour vérier l’étanchéité du tuyau d’arrivée de gaz et de tous les raccords de gaz

propane.

Recherche de fuites à l’air comprimé :

- La pression au niveau du robinet d’arrêt manuel du réfrigérateur ne doit pas être supérieure à ½ PSIG (14 pouces de colonne

d’eau).

- Si la pression d’air est supérieure à ½ PSIG (14 pouces de colonne d’eau), débrancher la conduite du raccord sur la paroi du

réfrigérateur avant d’effectuer la recherche de fuite.

- Si la pression d’air est inférieure ou égale à ½ PSIG (14 pouces de colonne d’eau), fermer le robinet d’arrêt manuel du réfrigérateur

avant d’effectuer la recherche de fuite.

Ne pas laisser la solution de détection des fuites entrer en contact avec les composants électriques. Nombre de liquides sont conducteurs et peuvent poser des risques de décharge électrique, de court-circuit, voire même d’incendie.

Allumage et Mise en Route

Allumage - fonctionnement au propane :

Appuyer sur le bouton ON/OFF [30] pour mettre le réfrigérateur en route en mode automatique.

- Enfoncer et maintenir enfoncé le bouton MODE [31] jusqu’à ce

que la barre lumineuse clignote, sur l’afcheur central [33], à côté de LP GAS [36].

- Relâcher le bouton MODE.

AVIS

Si l’allumage ne se produit pas dans les 30 secondes :

- La soupape de sûreté d’alimentation en gaz du réfrigérateur se ferme.

- Le réfrigérateur s’arrête.

- Se reporter à la section «Codes de défaillances» de ce manuel.

- Le code de défaillance reste afché jusqu’à ce que le bouton ON/OFF soit enfoncé deux fois (pour arrêter et remettre le

- Si l’allumage ne se produit pas après deux ou trois tentatives.

À la mise en route initiale du réfrigérateur, l’allumage au gaz propane risque de ne pas se produire dans les 30 secondes.

réfrigérateur en route).

- Vérier le tuyau d’alimentation de gaz.

- Entrer en rapport avec le concessionnaire local ou un Centre d’entretien autorisé Norcold.

- Passer en mode manuel et utiliser l’appareil en fonctionnement sur courant alternatif.

Manuel d’installation 12

Page 27

Codes de Défaillance

Code de défaillance

Afcheur vide

«F»

«A»

«C»

Signication

Tension C.C. non

disponible au panneau

de commande du

réfrigértaeur ou

réfrigértaeur arr té.

Le brûler n’est pas

allumé ou rallumé.

La tension C.A. n’est

pas disponible pour

la commande du

réfrigértaeur.

La tension C.C. au panneau de commande du réfrigértaeur est trop

faible.

Actions Correctives

Vérer que :

- le réfrigértaeur est en marche.

- le systéme de charge de la batterie du v éhicule est opérationnel.

- le convertisseur CA/CC est opérationnel (s’il existe).

- le connexion C.C. au réfrigértaeur n’est pas l âche.

- le fusible C.C. du réfrigértaeur est intact.

- Entrer en rapport avec le concessionaire ou un Centre d’enttretien autoriseé Norcold.

Vérer que :

- le tension C.C. est correcte.- le conduit d’alimentation en gaz propane est purge é.

- le robinete du réservoir de propane est ouvert.

- la pression du gaz propane est correcte.

- le robinete d’arrêt manual du réfrigértaeur est ouvert.

- Entrer en rapport avec le concessionaire ou un Centre d’enttretien autoriseé Norcold.

Vérer que :

- le réfrigértaeur est branché.

- le fusible ou le disjoncteur du v éhicule est intact.

- le géneratrice du v éhicule est opérationnelle (si elle existe).

- le fusible C.A. du réfrigértaeur est intact.

- Entrer en rapport avec le concessionaire ou un Centre d’enttretien autoriseé Norcold.

Vérer que :

- le sysétme de charge de la batterie du v éhicule est opérationnel.

- le covertisseur CA/CC est opérationelle (s’il existe).

- le connexion C.C. au réfrigértaeur n’est pas l âche.

- Entrer en rapport avec le concessionaire ou un Centre d’enttretien autoriseé Norcold.

“n”

La sélection de

température clignote

pendant dix secondes,

puis MODE apparait.

«H»

«r»

«S»

Le frigorifère du

réfrigérateur ne refroidit

plus.

Le réfrigértaeur

fonctionne sur le

«Systeme de Secours».

Défaillance du systéme

de commande du

réfrigértaeur.

Défaillance du systéme

de commande du

réfrigértaeur.

Défaillance du systéme

de commande du

réfrigértaeur.

1ère fois-Avant la réinitialisation.

Vérier :

- Que les bouches de ventilation ne sont pas obstruées.

- Que la ou les portes ne sont pas ouvertes. Fermer la ou les portes.

- Que le véhicule est niveau.

2ème fois-Après la réinitialisation. Le propriétaire ne peut pas remédier à ce problème. Consulter le concessionnaire ou un centre de service après-vente agréé Norcold.

Aucune action corrective par l’utilsateur/propri étaire. Entrer en rapport avec le concessionaire ou un Centre d’enttretien autoris é Norcold.

Manuel d’installation 13

Page 28

Manuel d’installation 14
