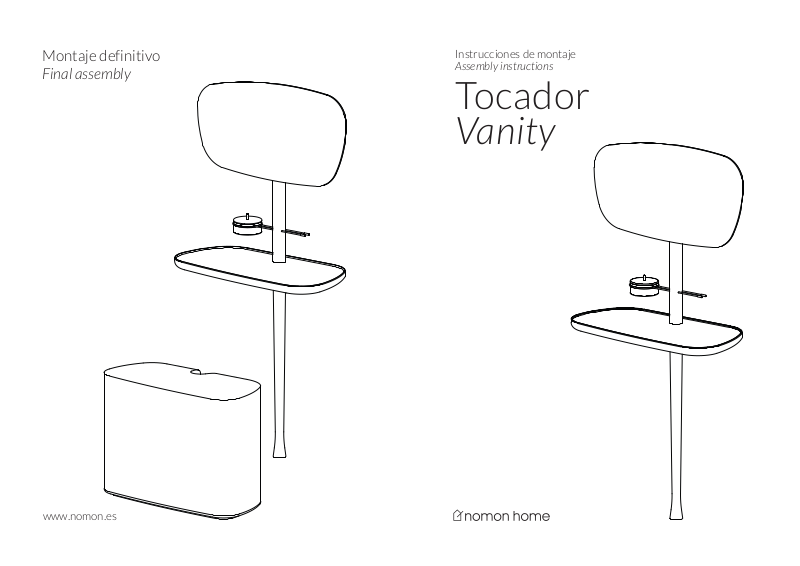

Montaje definitivo
Final assembly
Instrucciones de montaje
Assembly instructions
Tocador
Vanity
www.nomon.es
Page 2
Agujeros paralelos
a la pared.
Holes parallel
to the wall.
Roscar el espárrago de M10 en la
base antes de instalar el sobre.
Screw the M10 screw to the leg
before installing the shelf.
Atención! Caution!
Marcar los puntos en la pared
antes de hacer los agujeros.
Mark the spot on the wall
before making the holes.
3
Para una altura óptima, recomendamos instalar el espejo en los
dos agujeros inferiores.
For optimum height, we recommend
installing the mirror in the bottom
two holes.
Atención! Caution!
Colocar el espejo antes
instalar el mueble a pared.
Place the mirror before
installing the furniture to wall.
4
1
Taladro M6.
Drill M6.
2
6
5
7
9
Marcar los puntos utilizando
el anclaje como guía.
Mark the points using the
anchor as a guide.
8
Abrir la varilla cuidadosamente e
introducir la caja de nogal.
Open the brass rod carefully and
introduce walnut box.
