AUDIO4 & C srl - Via Polidoro da Caravaggio 33 - 20156 MILANO - ITALY
Man u a le di i st r uzio n i
MX 241
Mixer ste reo
Ma nuale d'uso
Page 2
Simboli
Attenzione. Non cercare di accedere alle parti interne: rischio di scosse elettriche. Per eventuali interventi rivolgersi ad un centro di assistenza autorizzato.
Questo simbolo avverte della presenza di parti sotto tensione non isolate, che possono causare scosse elettriche pericolose.
Questo simbolo avvisa che la fornitura comprende istruzioni per l'uso e la manutenzione. Tali istruzioni vanno lette prima di utilizzare l'apparecchio.
Questo simbolo indica che la fornitura va trasportata con cura, utilizzando attrezzature idonee. Evitare gli urti.
Avvertenze
° Non collegare l'apparecchio all'alimentazione fino a che non siano state completate tutte le operazioni di preparazione e i collegamenti agli altri elementi del sistema.
° Effettuare i collegamenti solo con mani asciutte e con gli apparecchî spenti.
° Prima di mettere in funzione l'apparecchio verificare con cura la correttezza dei collegamenti e mettere a zero tutti i livelli.
° Non esporre l'apparecchio ai raggi diretti del sole, alla pioggia, e non utilizzarlo in ambienti molto polverosi.
° Non sistemare l'apparecchio vicino a fonti di calore (caloriferi, stufe, ecc.).
° Non aprire l'apparecchio. C'è il rischio di prendere scosse elettriche.
° Se quantità anche piccole di liquido fossero penetrate nell'apparecchio, staccare l'alimentazione e portare l'apparecchio presso un centro di assistenza.
° Conservare l'imballo originale per eventuali necessità di trasporto.
Pulizia
° Non utilizzare solventi o spray per la pulizia dei potenziometri.
° Per la pulizia del pannello utilizzare un panno morbido leggermente inumidito. Non usare alcool o altri solventi.

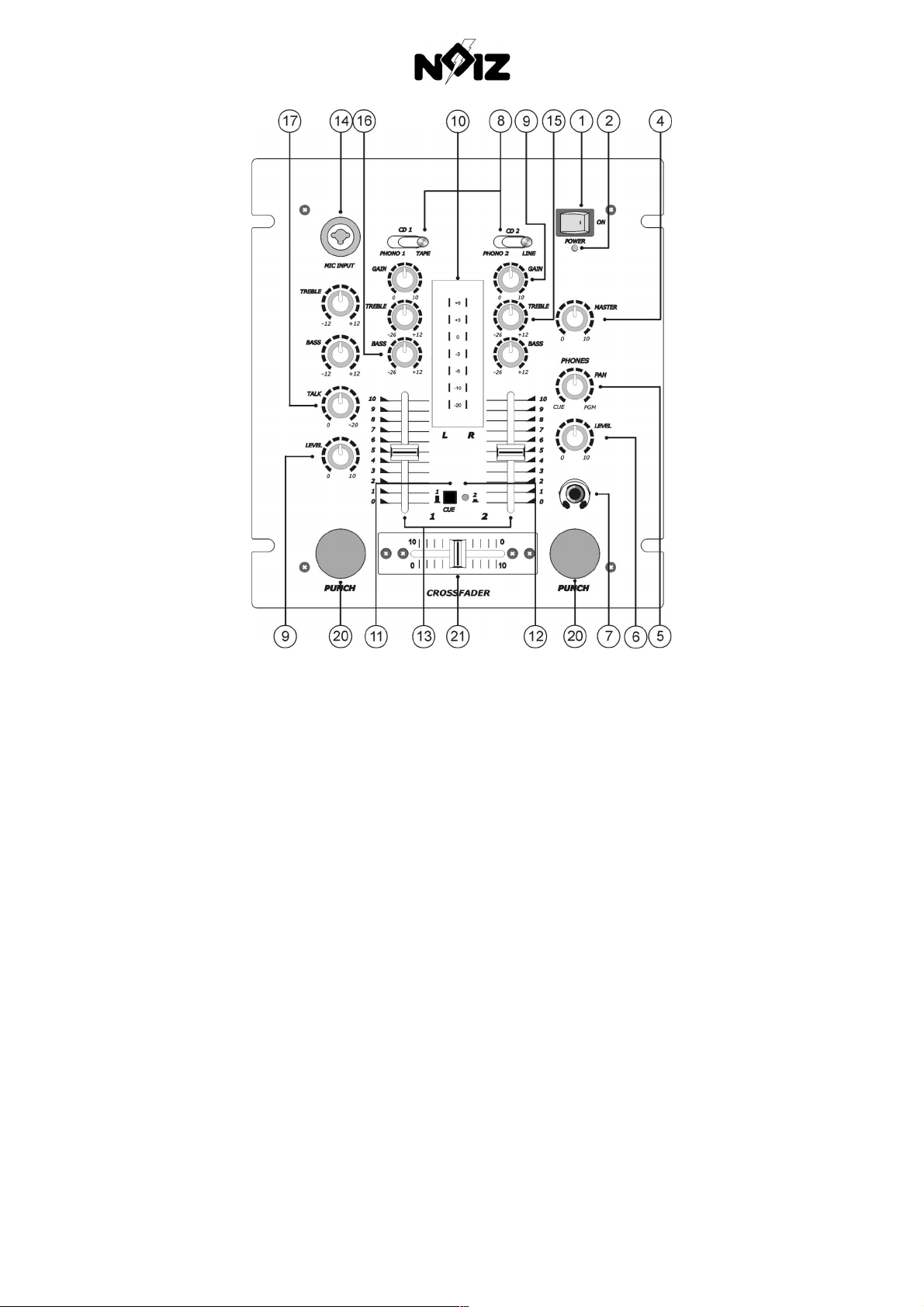

Pannello frontale
1. Power
Interruttore di accensione. Per evitare rumori impulsivi che possono danneggiare i diffusori, accendere il mixer prima dell'amplificatore.
2. Spia di accensione
Si illumina quando l'interruttore Power è in posizione On ed indica che il mixer è alimentato e pronto a funzionare.
4. Master
Regola il livello del segnale sull'uscita Master.
5. Cuffia (Phones)
In posizione
Cue
(rotazione completa a sinistra) invia alla cuffia solo il canale Cue (v. punto 11 Selettore Cue); in posizione
Pgm
(rotazione completa a destra) invia alla cuffia il
segnale d'uscita del mixer; nelle posizioni intermedie, il segnale inviato alla cuffia è una miscelazione di entrambi, in proporzione variabile a seconda della posizione.
6. Volume cuffia
Regola il livello dell'ascolto in cuffia.
7. Presa per cuffia
Presa a jack 6,3 mm per il collegamento di una cuffia.
8. Selettori d'ingresso
Commutatori a tre posizioni per la selezione della sorgente. Alle prese Phono vanno collegati esclusivamente giradischi dotati di testina magnetica MM. Alle altre prese (CD, Tape,
Line) vanno collegate sorgenti che forniscono un segnale di livello linea (lettori di CD, registratori, sintonizzatori, ecc.).
9. Controlli di guadagno
Regolano l'amplificazione (livello d'ingresso). Utili per annullare le differenze di livello tra le sorgenti.
10. VU meters
Display a led. Visualizza il livello del segnale di uscita.
Page 3
11. Selettore Cue
Seleziona quale dei due canali inviare alla cuffia. Quando il canale selezionato è il canale 2, si accende la spia di segnalazione.
12. Spia Cue
Quando accesa, indica che il canale 2 è selezionato per l'ascolto in cuffia (
Cue
)
13. Regolatori di livello
Regolano il livello di uscita (volume).
14. Presa per microfono DJ
Questa presa accetta sia microfoni dotati di connettore XLR (collegamento bilanciato) sia microfoni dotati di jack 6,3 mm (collegamento sbilanciato).
15. Controlli di tono (Treble)
Agiscono sulle frequenze alte apportando variazioni di ±12 dB.
16. Controlli di tono (Bass)
Agiscono sulle frequenze basse apportando variazioni comprese tra -26 e +12 dB (±12dB sul canale microfono).
17. Talkover
Regola l'attenuazione da apportare ai canali del mixer quando il DJ parla al microfono. In posizione "0" (completamente a sinistra) l'attenuazione è nulla, ovvero non vi è alcun
effetto voice-over; in posizione "-20" (completamente a destra) si ha il massimo effetto di attenuazione (20 dB).
20. Punch
Quando premuto, aumenta il volume sonoro sovrapponendo il segnale dell'altro canale.
21. Crossfader
Cursore orizzontale per la dissolvenza incrociata dei due canali.
Per la sua eventuale sostituzione non è necessario rivolgersi ad un centro di assistenza.
Page 4
AUDIO4 & C srl - Via Polidoro da Caravaggio 33 - 20156 MILANO - ITALY

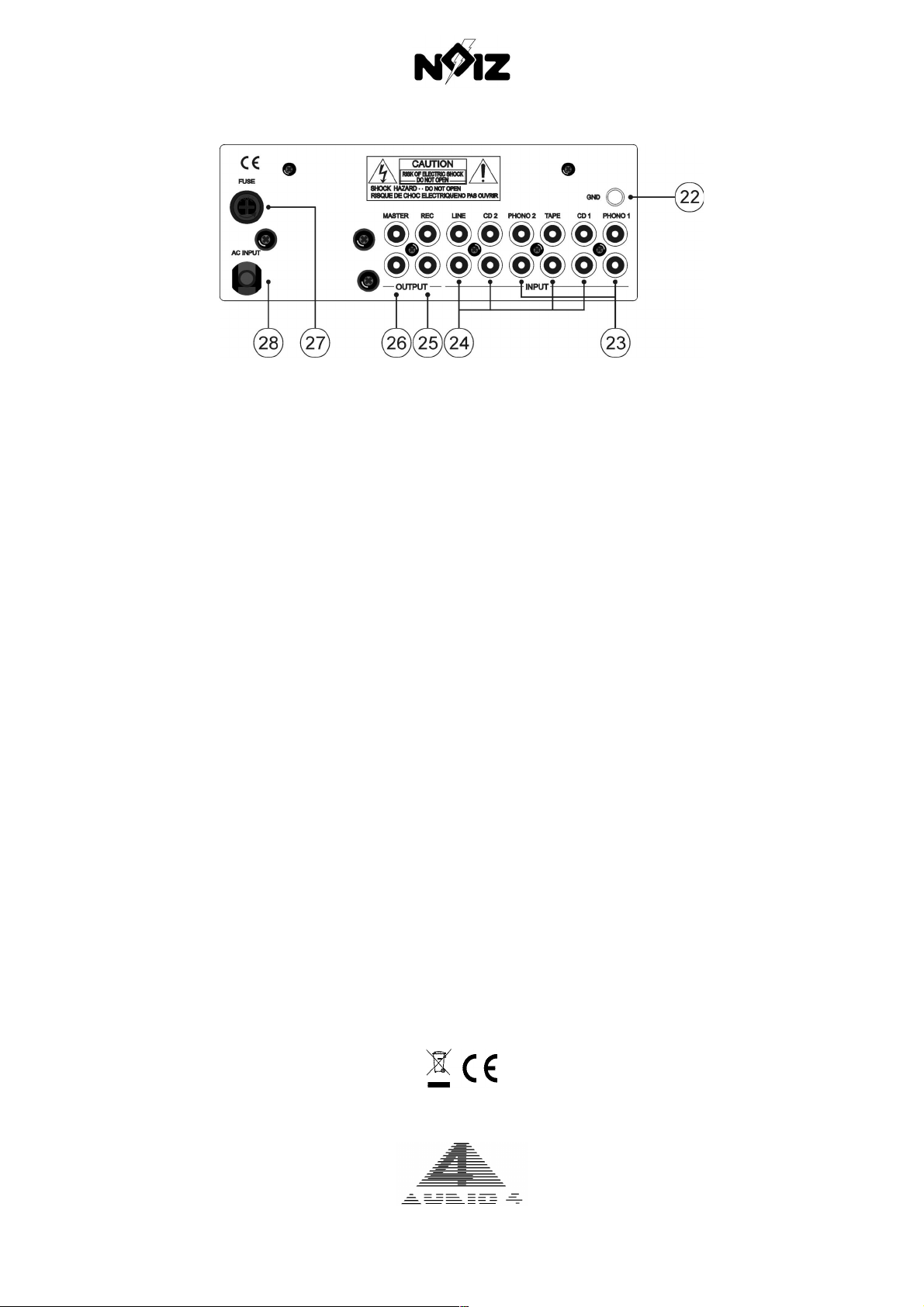

Pannello posteriore
22. Morsetto di terra (GND)
I giradischi possiedono un filo di terra, che va collegato a questo morsetto. La mancanza di questo collegamento è causa di forti rumori a bassa frequenza ("hum").
23. Ingressi per giradischi
A queste prese (Phono1 e Phono 2) si possono collegare esclusivamente giradischi dotati di testina magnetica MM. Il cavetto di terra di ogni giradischi va collegato al morsetto di
terra GND.
24. Ingressi linea (CD, Tape)
Prese per il collegamento di sorgenti che forniscono un segnale a livello linea (riproduttori di CD, registratori, sintonizzatori radio, ecc.).
25. Uscita di registrazione (Rec)
Il segnale presente su queste prese è indipendente dalla regolazione di uscita Master (4). Si utilizza tipicamente per effettuare registrazioni su nastro.
26. Uscita Master
Uscita principale del Mixer. Va collegata ad un amplificatore o a diffusori acustici amplificati.
27. Porta-fusibile
Il fusibile protegge l'apparecchio da sbalzi di tensione o da ulteriori danni in caso di guasto. In caso di bruciatura va sostituito con un fusibile di identiche caratteristiche.
Prima di accedere al fusibile, spegnere il mixer e staccare spina dalla presa di rete.
Caratteristiche tecniche
Sensibilità d'ingresso
Mic 1mV / 600 ohm
Phono............................................................................................................ 3mV / 47k ohm
Line, CD, Tape................................................................................................ 150mV / 10k ohm
Livello di uscita nominale
Master ........................................................................................................... 775mV / 600 ohm
Rec 400mV / 600 ohm
Cuffia ............................................................................................................ 100mV su 8 ohm
Livello di uscita massimo................................................................................................. 8V
Risposta in frequenza...................................................................................................... 20Hz÷20kHz ±1dB
Distorsione armonica totale ............................................................................................. <0,1%
Separazione stereo ......................................................................................................... >45dB
Rapporto segnale/rumore
Mic 75dB
Phono............................................................................................................ 70dB
Line, CD, Tape................................................................................................ 75dB
Controlli di tono
Mic
Alti, bassi .............................................................................................. ±12dB
Canali 1 & 2
Alti........................................................................................................ ±12dB
Bassi ..................................................................................................... -26dB, +12dB
Auto talkover -20dB
Dimensioni (LxPxH) ........................................................................................................ 264x241x96m
