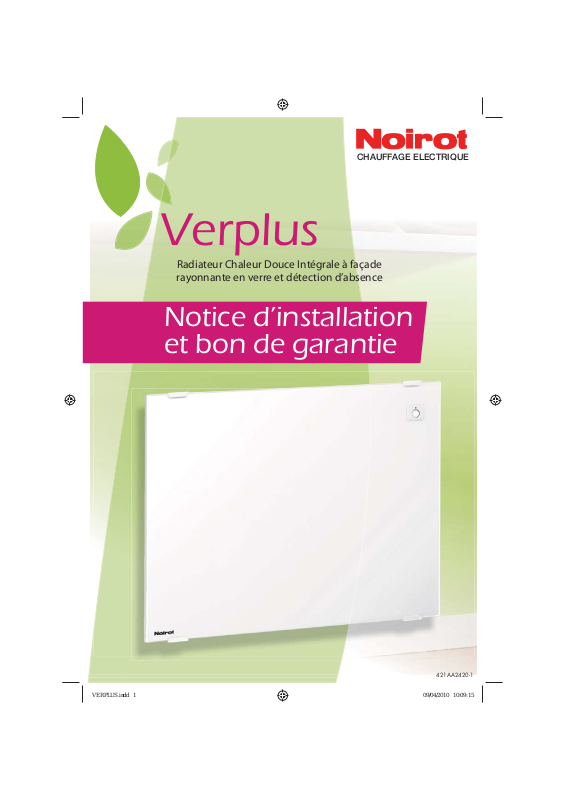

CHAUFFAGE ELECTRIQUE
Verplus
Radiateur Chaleur Douce Intégrale à façade
rayonnante en verre et détection d’absence
Notice d’installation et bon de garantie
421AA2420-1
AVANT PROPOS :
- Vous venez d’acquérir ce radiateur chaleur douce rayonnant Verplus avec détection de présence en acier et façade de verre et nous vous remercions de ce choix, témoignant ainsi de votre confi ance.
- Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction.
- Il est important de bien lire cette notice en entier avant l’installation et la mise en route de votre appareil.
- Il est recommandé de conserver cette notice, même après installation de votre appareil.
SOMMAIRE
1. - Caractéristiques Page 5
2. - Recommandations de mise en place Page 6
3. - Installation et fi xation Page 7
4. - Raccordement électrique Page 8
5. - Conseils / Entretien Page 9
6. - Aide aux diagnostics Page 10
7. - Identifi cation de votre appareil Page 11
CARACTÉRISTIQUES
1
Références Puissance
(W)
Intensité
(A)
Largeur
(mm)
Hauteur
(mm)
Epaisseur
(mm)
Poids
(kg)
N1643FT 1000 4,3 660 535 81+28 11 Kg N1645FT 1500 6,5 907 535 81+28 13 Kg N1647FT 2000 8,7 1150 535 81+28 16 Kg
Appareil + dosseret
En option :
L’appareil permet de recevoir les cassettes de programmation par Fil pilote, Courant Porteur ou Radio Fréquence.
1000 W
1500 W
- Contacter votre revendeur.
2000 W
Programmateur
Fil Pilote
Programmateur
Courant
Porteur
Programmateur
Radio
Fréquence
RECOMMANDATIONS DE MISE EN PLACE
2
Cet appareil de chauffage électrique direct est destiné à assurer le chauffage d’am­biance des locaux de type habitat ou assimilables, in­dividuels ou collectifs, neufs ou existants.
Il doit être installé de façon à ce que les interrupteurs et autres dispositifs de com­mande ne puissent pas être
Fig. A
touchés par une personne se trouvant dans la baignoire ou dans la douche.
L’appareil peut être installé dans le volume 2 ou 3 des salles d’eau.
L’appareil ne doit pas être installé sous une prise de courant.
Volume
Installation des appareils
L’installation doit être conforme aux normes en vigueur dans le pays d’installation ( NFC 15-100 pour la France).
Volume Volume
IMPORTANT :
NE PAS COUVRIR L’APPAREIL
Si l’appareil est recouvert, il y a risque de sur­chauffe.
Le logo ci-dessus rappelle ce risque.
Il est donc formellement interdit de couvrir ou d’obstruer les entrées ou les sorties d’air au risque d’incidents ou de dégradations de l’ap­pareil.
Évitez d’installer l’appareil dans un courant d’air susceptible de perturber sa régulation.
Respecter les distances minimum d’installation au sol, aux parois, aux meubles, etc...(Fig.B)
Fig. B
150 mm
INSTALLATION ET FIXATION
3
Contour de l’appareil
226 mm (mini)
H2
Verrou de sécurité
H1
150 mm (mini)
Modèle 1000W 1500W 2000W
Départ Entraxe
H1 H2
Vue de haut
Carrosserie arrière de l'appareil
180 mm 253 mm
300 mm 195 mm
400 mm 284 mm 284 mm
300 mm 550 mm 284 mm
Fig. C
Déverrouiller le dosseret en agissant à l’aide d’un tournevis sur le ou les verrous dans le sens des aiguilles d’une montre puis ôter le dosseret de l’appareil (Fig.C).
Fixer le dosseret sur la paroi à l’aide de 4 vis minimum (diam. 6 mm) en s’assurant de l’orienter dans le bon sens et à la bonne hauteur (Fig. C).
Choix de la cheville en fonction de la nature de votre mur et du poids de l’appareil.
NOTA : Pour un meilleur maintien de l’appareil au mur, il est possible de rajouter 2 vis de fi xa­tion sur chaque montant du dosseret (voir Fig. C). Il est recommandé d’utiliser des rondelles pour améliorer la tenue du dosseret.
Positionner l’appareil sur le dosseret.
Verrouiller le dosseret en agissant à l’aide d’un tournevis sur le ou les verrous dans le sens inverse des aiguilles d’une montre (Fig. C).
RACCORDEMENT ELECTRIQUE
4
L’installation doit comporter un dispositif de coupure omnipolaire ayant une distance
d’ouverture des contacts d’au moins 3 mm.
L’installation doit être conforme aux normes en vigueur dans le pays d’installation (NFC
15-100 pour la France).
L’alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d’une installation dans un local contenant une baignoire ou une douche.
Schéma de raccordement
AVEC UTILISATION DU FIL PILOTE
Cordon de l’appareil Réseau 230 V
ou gris)
B
o
î
t
i
e
r
d
e
o
r
c
a
c
t
n
e
m
e
d
r
Fil pilote (centrale)
Neutre
Phase
SANS UTILISATION DU FIL PILOTE
Cordon de l’appareil Réseau 230 V
N (bleu ou gris) L (marron)
Fil pilote (noir)
B
o
î
t
i
e
r
d
e
r
a
t
n
e
m
e
d
r
o
c
c
Neutre
Phase
Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après­vente ou une personne de qualifi cation similaire afi n d’éviter un danger.
RESPECTER LE RACCORDE­MENT CI DESSOUS:
MARRON = PHASE, BLEU ou GRIS = NEUTRE, NOIR = FIL PILOTE
Le fi l noir ne doit en aucun cas être raccordé à une borne de terre ou fi l VERT / JAUNE.
297s
293s
Mesure par
rapport au
neutre 0 Volt
115 Volts
négatif
115 Volts
positif
230
Volts/3s
230
Volts/7s
Mode
Signal à
transmettre
Confort
Eco 230 Volts
Hors-gel
Arrêt
chauffage
Conf.
-1°C
Conf.
-2°C
3s
7s
Vérifi er le serrage correct des fi ls dans les bor­nes de la boîte de raccordement mural.
CONSEILS - ENTRETIEN
5
Pour conserver les performances de l’appareil, il est nécessaire d’effectuer régulièrement un dé­poussiérage de l’intérieur de celui-ci en passant l’aspirateur sur les entrées et sorties d’air.
Utilisez de préférence des produits nettoyants universels à base d’agents tensio-actifs (savon) et un chiffon type microfi bres. Pour un simple dé­poussiérage, un chiffon suffi t.
NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D’ACÉTONE QUI RISQUERAIENT DE DÉTÉRIORER LE REVÊTEMENT ÉPOXY.
Recommandations et conseils
Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.
Veillez à ne rien introduire dans l’appareil.
Lors de la première chauffe, il peut s’échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement.
Si votre installation est équipée d’un délesteur : le délestage étant prioritaire, il est possible que l’appareil ne chauffe pas, en cas de surconsommation mo­mentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès réta­blissement d’une consommation normale, l’appareil se remettra en chauffe.
Prévu pour être raccordé à un réseau d’alimentation électrique 230V~ 50Hz.
TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ÊTRE EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ ET AGRÉÉ.
AIDES AUX DIAGNOSTICS
6
NATURE
L’appareil ne
chauffe pas
L’appareil
chauffe tout le
temps
L’appareil ne suit pas les ordres de
programmations
VERIFICATION ACTION
S’assurer que le voyant de
marche est allumé.
Le voyant de marche est
allumé, le témoin de chauffe est éteint.
Le voyant de marche ne s’al-
lume toujours pas.
Vérifi er que le réglage de
la température n’a pas été modifi é.
Vérifi er que l’appareil n’est
pas situé près d’une porte ouverte ou/et près d’un local non chauffé, ou dans un cou­rant d’air.
S’assurer que le program-
mateur ou récepteur est en fonctionnement.
S’assurer de la bonne utilisa-
tion de la centrale de pro­grammation. (Se reporter à son manuel d’utilisation)
DANS TOUS LES AUTRES CAS,
CONTACTEZ UNE PERSONNE QUALIFIÉE
Appuyer sur le bouton Marche /
Arrêt chauffage.
Vérifi er la valeur de la consigne. La température ambiante ne nécessite
pas de chauffer.
L’appareil est en ECO ou en déles-
tage : s’assurer que le système de délestage n’a pas coupé l’alimenta­tion de l’appareil.
S’assurer que les disjoncteurs d’instal-
lation sont enclenchés.
Régler de nouveau la température.
Fermer la porte, mettre le local en
chauffe ou supprimer le courant d’air.
Mettre l’appareil en mode . Ré-engager le programmateur ou
le récepteur dans son logement ou vérifi er son bon fonctionnement.
Page 10
IDENTIFICATION DE VOTRE APPAREIL
7
IMPORTANT : LES CARACTÉRISTIQUES DE L’APPAREIL SONT INDIQUÉES SUR L’ÉTIQUETTE SIGNALÉTIQUE.
Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries de l’Electricité) garantit les performances de ces appareils qui respectent les normes d’aptitude à la fonction en plus de l’ensemble des normes de sécurité en vigueur.
LCIE
LCIE
LCIE
Cat. C
ELECTRICITE
LCIE
classe II
IP....
IK....
Les appareils portant cette estampille vous garantissent le niveau maximum de sécurité et de performance.
Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Indus­tries de l’Electricité) garantit que ces appareils respectent l’ensemble des normes de sécurité en vigueur.
L’apposition de cette marque par le fabricant garantit que l’appareil respecte les directives communautaires européennes de sécurité (directive basse tension- dbt) et compatibilité électromagnétique (CEM).
Appareil de classe 2 : signifi e que l’appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fi l de terre).
Indice de Protection de l’enveloppe de l’appareil contre la pénétration des corps solides et liquides
Indice de résistance aux chocs de l’enveloppe de l’appareil.
LES DÉCHETS ÉLECTRIQUES NE DOIVENT PAS ÊTRE JETÉS AVEC LES DÉCHETS MÉNAGERS. VEUILLEZ RECYCLER DANS LES CENTRES APPROPRIÉS.
L’étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil, elle permet de l’identifi er.
Elle est composée de :
La référence complète de l’appareil
et son indice de fabrication (rep.A)
à préciser pour le SAV. Sa puissance en Watt (rep. B). Les certifi cats de conformités (rep. C-D-E1-F1-F5). N° du constructeur (rep X).
Page 11
Page K
NOTES
CHAUFFAGE ELECTRIQUE
Verplus
Radiateur Chaleur Douce Intégrale à façade
rayonnante en verre et détection d’absence
Notice d’utilisation
421AA2420-1
SOMMAIRE
1. - Comment utiliser votre appareil ? Page A
2. - Utilisation du mode simplifi é Page D
3. - Verrouillage et paramétrage des fonctions annexes Page D
4. - Réinitialisation du thermostat Page F
5. - Signifi cation des écrans Page G
Activation/Désactivation de la
D
fonction «FENETRE OUVERTE»
Marche
A
Arrêt Chauffage
Voyant de marche
Curseur de visualisation du mode de fonctionnement
D
Sélection du mode
C
de fonctionnement
ETECTEUR
Voyant de chauffe
Réglage de la température
B
désirée
CONFORT ECO et HORS-GEL ou mode A
UTO
COMMENT UTILISER VOTRE APPAREIL
1
L’appui sur la touche permet la mise en marche ou l’arrêt chauffage de
A
votre appareil.
CHANGEMENT DE LA TEMPÉRATURE DÉSIRÉE DANS LA PIÈCE (TEMPÉRATURE DE CONFORT) :
La touche permet d’augmenter la température désirée.
B
La touche permet de diminuer la température désirée.
Faites défi ler les modes manuels Confort , Eco Hors-Gel
C
Détecteur ou basculez en mode AUTO pour recevoir les ordres d’un programmateur (6 ordres).
SELECTION DU MODE DE FONCTIONNEMENT :
Des appuis successifs sur la touche permettent de positionner le curseur sur les différents modes.
mode CONFORT
Dans ce mode, le réglage de la température CONFORT s’effectue au moyen des touches
et
mode ECO
Dans ce mode, le réglage de la température ECO s’effectue au moyen des touches et
mode HORS-GEL
En mode HORS-GEL, votre appareil maintient une température minimum.
Page A
mode DETECTEUR
En mode Détecteur , votre appareil s’adapte à votre rythme de vie en adoptant son mode de chauffe.
mode AUTOMATIQUE
Lorsque votre appareil est piloté par un program­mateur, il peut recevoir les ordres de fonctionne­ment venant de celui-ci (Confort, Eco, Confort -1°C, Confort -2°C, Hors-Gel ou Arrêt chauffage).
FONCTION «FENÊTRE OUVERTE»
Cette fonction permet de détecter une chute brutale de température pro­voquée par exemple, par une fenêtre ou une porte restée ouverte. Après
D
détection le chauffage se coupe automatiquement afi n d’éviter les gaspilla­ges d’énergie.
Appuyer sur la touche pour activer ou désactiver cette fonction.
Fonction «FENÊTRE
OUVERTE» désactivée
Fonction «FENÊTRE
OUVERTE» activée
Le symbole s’affi che sur l’écran lorsque la fonction est activée.
Page B
Lors d’une détection, l’appareil se coupe automatiquement.
Le voyant vert et le symbole «fenêtre» clignotent et indiquent que l’appareil ne chauffe plus.
Pour réactiver l’appareil, il faut appuyer sur la touche
.
VERROUILLAGE ENFANT
Cette fonction permet de «bloquer» les cinq touches du thermostat pour
E
éviter les dérèglements intempestifs.
Appuyer pendant 3 secondes simultanément sur les touches
et pour activer ou désactiver cette fonction.
Le symbole s’affi che sur l’écran lorsque le verrouillage est actif.
Nota : D’autres fonctions complémentaires peuvent être sélectionnées selon votre choix. Veuillez vous reporter au chapitre 3 : Verrouillage et
paramétrage des fonctions annexes.
FONCTION «DÉTECTION D’ABSENCE »
Votre présence est détectée, l’appareil chauffe en mode confort (même en
F
programmation éco). En votre absence l’appareil baisse progressivement sa température (même en programmation confort) favorisant ainsi les économies d’energie . Vous pouvez choisir d’enclencher ou pas cette fonction.
VALIDER LA FONCTION
Appuyer sur la touche
pour activer ou
désactiver le mode de fonctionnement du détecteur
DEUX CHOIX
Mode MANUEL:
L’appareil suit votre rythme de vie et adapte son mode de chauffe.
Mode AUTO:
L’appareil suit la programmation (via fi l pilote) et s’adapte aussi à votre rythme de vie .
Page C
UTILISATION DU MODE SIMPLIFIÉ
2
Pour les utilisateurs qui n’ont pas besoin d’un accès aux réglages du mode Eco, ni d’un affi chage complet, cette régulation peut être basculée en mode simplifi ée
PASSAGE AU MODE SIMPLIFIÉ
Éteindre l’appareil, puis appuyer pendant 3 secondes simultanément
A
sur les touches
À l’aide des touches ou sélectionner le niveau 0, (le niveau 1 correspond à la confi guration initiale) puis valider en appuyant sur la touche .
Une fois activé, le symbole ne s’affi chera plus sur l’écran, indiquant que l’appareil fonctionne en mode sim­plifi é ( ).
Ce mode reste actif, même en cas de coupure de courant.
Pour revenir en mode complet, éteindre l’appareil, puis appuyer pendant 3
B
secondes simultanément sur les touches et et à l’aide des touches
ou sélectionner le .
et : l’écran affi che : .
3
Page D
VERROUILLAGE ET PARAMÉTRAGE DES FONCTIONS ANNEXES
Ce mode vous permet de verrouiller ou de déverrouiller certaines options et
A
de régler certains paramètres.
Eteindre puis appuyer sur la touche
3 secondes. Une fois que l’écran affi che ou , appuyer alors sur
la touche pendant 3 secondes, le premier écran de pa­ramétrage apparaît.
Pour passer d’un paramétrage à l’autre, appuyer sur la touche . Une fois le cycle terminé, l’écran revient en mode utilisateur avec les fonctions sélectionnées.
Nota: Vous devez obligatoirement faire le cycle complet en appuyant sur la tou­che
pour valider les fonctions.
et pendant
Ecran de
paramétrage
Signifi cation
Verrouillage ou déverrouillage fonction «fenêtre ouverte»
Verrouillage ou déverrouillage fonction «hôtellerie»
Verrouillage ou déverrouillage fonction «détection de présence»
choix avec les touches
et
Fonction déverrouillée
Fonction verrouillée
Fonction déverrouillée
Fonction verrouillée
Fonction déverrouillée
Fonction verrouillée
Encadrement de consigne : lorsque cette fonction est déverrouillée, le réglage de la température CONFORT est encadré. Vous ne pouvez pas aug­menter ou diminuer cette température de plus de 2°C.
Rétroéclairage de l’écran, permanent ou limité à 15 secondes après la dernière manipulation.
Affi chage de la température en degré Celcius ou en degré Fahrenheit.
Réglage de l’écart minimum entre la température de Confort et la tempéra­ture Eco (butée).
Retour au mode utilisateur
Encadrement activé
Encadrement désactivé
Rétroéclairage 15 secondes
Rétroéclairage permanent
°C
°F
de 0,5°C à 9°C par pas de 0,1
Unité en degré Celsius
Unité en degré Farenheit
Page E
RÉINITIALISATION DU THERMOSTAT
SIGNIFICATION DU SYMBOLE
4
Il est possible de retrouver les réglages d’usine par
A
l’appui simultané des 4 touches pendant 5 secondes avec le thermostat en veille.
Au bout des 5 secondes, le symbole apparaît confi rmant ainsi la réinitialisation.
TEMPÉRATURE AFFICHÉE:
La temperature affi chée sur l’écran du thermostat est une température de on­signe (température souhaitée dans la pièce) et non une température mesurée. Cette température est étalonnée précisement en usine par rapport à la tempéra­ture résultante au centre de la pièce dans les conditions défi nies dans le cahier des charges de la marque de qualité NF Performance. Marque de qualité NF Performance. Il est donc normal de constater une différence entre la température affi chée sur l’appareil et celle mesurée par un thermomètre.
SIGNIFICATION DU SYMBOLE
Ce symbole apparaît lors de manipulations non autorisées.
B
Exemples :
Page F
Appui sur une touche alors que le «verrouillage enfant»
est activé.
La température de consigne ne peut pas dépasser 28°C.
La température Eco ne peut pas dépasser 18°C.
SIGNIFICATION DES ÉCRANS
5
MODE COMPLET
Gestion
manuelle
Mode Auto
SIGNIFICATIONS
• La fl èche sur le symbole indique que l’appa­reil est en «Confort».
• L’appareil maintient la température de la pièce à la valeur affi chée sur l’écran.
• La fl èche sur le symbole reil reçoit un ordre «Eco».
• L’appareil abaisse la température de la pièce de -3,5°C par rapport à la température «Confort».
• La fl èche sur le symbole pareil reçoit un ordre «Hors-gel».
• L’appareil maintient la température de la pièce en hors-gel.
• L’appareil reçoit un ordre «Confort -1°C».
• L’appareil abaisse la température de la pièce de -1°C par rapport à la température affi chée.
indique que l’appa-
indique que l’ap-
Page G
MODE COMPLET (SUITE)
Gestion
manuelle
Mode Auto
• L’appareil reçoit un ordre «Confort -2°C».
• L’appareil abaisse la température de la pièce de -2°C par rapport à la température affi chée.
• La fl èche sur le symbole indique que l’appareil reçoit un ordre «Arrêt chauffage».
• L’appareil ne chauffe plus.
SIGNIFICATIONS
• Lorsque le mode A ordres «Hors-gel» et «Arrêt chauffage» sont pris en compte.
• Le symbole AUTO clignote : l’appareil reçoit un ordre «Hors-gel» ou «Arrêt chauffage» selon l’affi chage.
UTO est désactivé, seuls les
Page H
MODE SIMPLIFIÉ
Gestion
manuelle
Mode Auto
SIGNIFICATIONS
• La fl èche sur le symbole indique que l’appa­reil est en «Confort».
• L’appareil maintient la température de la pièce à la valeur affi chée sur l’écran.
• La fl èche sur le symbole reil reçoit un ordre «Eco».
• L’appareil abaisse la température de la pièce de -3,5°C par rapport à la température «Confort».
• La fl èche sur le symbole indique que l’appa­reil reçoit un ordre «Hors-gel».
• L’appareil maintient la température de la pièce en hors-gel.
• L’appareil reçoit un ordre «Confort -1°C».
• L’appareil abaisse la température de la pièce de -1°C par rapport à la température affi chée.
• L’appareil reçoit un ordre «Confort -2°C».
• L’appareil abaisse la température de la pièce de -2°C par rapport à la température affi chée.
• La fl èche sur le symbole indique que l’appa­reil reçoit un ordre «Arrêt chauffage».
• L’appareil ne chauffe plus.
indique que l’appa-
Page I
MODE SIMPLIFIÉ (SUITE)
Gestion
manuelle
Mode Auto
• La fl èche sur le symbole indique que l’appa-
reil reçoit un ordre «Arrêt chauffage».
• L’appareil ne chauffe plus.
• Lorsque le mode AUTO est désactivé, seuls les ordres «Hors-gel» et «Arrêt chauffage» sont pris en compte.
• Le symbole AUTO clignote : l’appareil reçoit un ordre «Hors-gel» ou «Arrêt chauffage» selon l’affi chage.
SIGNIFICATIONS
Page J
8
CONDITIONS DE GARANTIE
La Garantie Noirot est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur Noirot garantit ses appareils de chauf­fage électrique 2 ANS contre tous vices de fabrication. Dés que l’accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d’emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour quelles qu’en soient les causes. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d’installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l’objet d’un usage anormal et ont été utilisés dans des conditions d’emploi autres que celles pour lesquelles ils ont été construits. Elle ne s’appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d’entretien ou provenant d’une transformation du matériel.
ASSURANCE DU PERSONNEL : En cas d’accident quel qu’en soient la cause et le moment, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture.
CONTESTATION : Dans le cas de contestation, quelles que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfi ce au profi t de l’acheteur de la garantie légale pour défauts et vices cachés qui s’appliquent en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fi xée sur l’appareil.
BON DE GARANTIE
TYPE :............................................................................................................................................................................................................................................
PUISSANCE :...............................................................................................................................................................................
DATE DE
FABRICATION : ...........................................................................................................................................................
DATE DE
MISE EN SERVICE : ............................................................................................................................
Cet appareil a été étudié, conçu et réalisé avec soin
pour vous donner entière satisfaction.
107, boulevard Ney - 75883 Paris Cedex 18 - Tél. : 01 53 06 27 00 • Fax : 01 42 29 66 05
SAS AU CAPITAL DE 6 408 656 € - SIRET B PARIS 334 981 958 00013 - CODE APE 2751Z C.C.P. PARIS 18 218 12 - N° TVA : FR 84 334 981 958
www.noirot.fr
En raison de l’évolution de la technique, la société Noirot se réserve le droit de modifi er le matériel sans préavis - Textes et photos non contractuels - 421AA2420-1
Loading...
