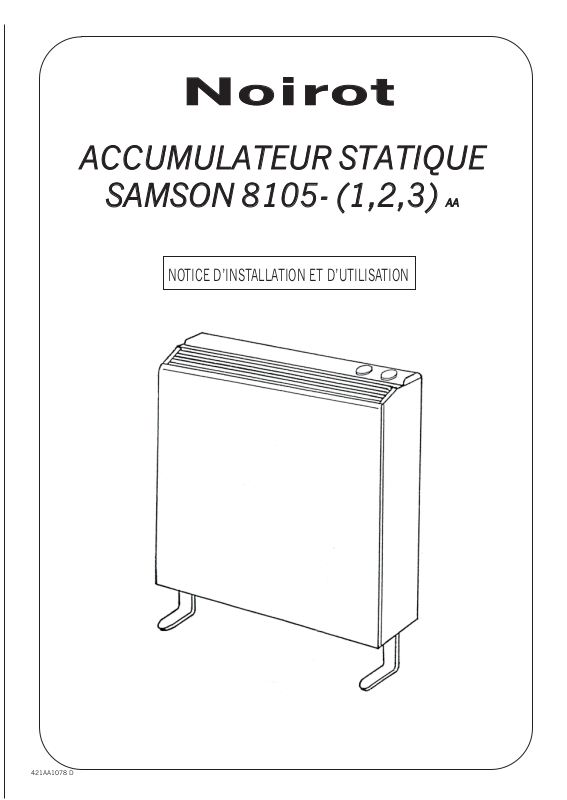

ACCUMULATEUR STATIQUE

SAMSON 8105- (1,2,3) AA

NOTICE D’INSTALLATION ET D’UTILISATION

421AA1078 D

Cette notice doit être conservée par les utilisateurs successifs afin de pouvoir s’y référer ultérieurement.

RECOMMANDATION IMPORTANTE :

Ce radiateur à accumulation ne doit en aucun cas être installé dans un local contenant des gaz explosifs, des poussières inflammables ou une atmosphère corrosive.

-Il est recommandé de ne pas déposer d’objet craignant la chaleur sur le dessus de l’appareil, et de pas obstruer les grilles de sortie d’air.

-Cet appareil doit être installé et mis en service par un chauffagiste ou un installateur électricien.

-Cet appareil ne peut être déplacé sans retirer les briques et les résistances. Le remontage ainsique la première charge dans son nouvel emplacement se feront sous le contrôle d’un installateur.

-Couper l’alimentation électrique avant toute intervention dans cet appareil.

INSTALLATION :

L’installation de l’accumulateur doit être effectuée conformément aux normes en vigueur. Son raccordement électrique doit se faire par l’intermédiaire d’un dispositif de séparation omnipolaire assurant une distance d’ouverture des contacts d’au moins 3 mm.

-Ouvrir l’emballage côté fléché et visser les pieds Fig 1 avant de sortir l’appareil.

-Démonter la traverse de fixation murale Fig 2 et la fixer solidement au mur conformément au tableau ci-dessous :

NOTA : une distance minimale

(panneau avant et grille sortie d’air : 50 cm

1.6 Kw

2.4 Kw

3.2 Kw

463 683 903

capot latéraux : 10 cm et couvercle : 10 cm)

Entre l’exterieur de l’appareil et tout objet (meubles, tissus, rideaux, etc...) Doit être respectée sauf pour l’arrière de l’appareil qui DOIT être appliqué contre le mur.

Le haut de la traverse doit se situer à 662mm du sol.

-Accrocher l’appareil sur la traverse et le fixer à l’aide des deux vis Fig 3.

-Enlever les vis qui retiennent le panneau de façade en partie basse.

-Déposer ce panneau

-Raccorder l’appareil Fig 4.

-Enlever les vis qui retenant le panneau de fermeture et déposer celui-ci.

-Oter le carton de maintien des résistances blindées.

-Démonter une résistance, maintenue par ses deux bornes dans le domino de raccordement en partie basse. Fig 5

-Disposer les briques sur deux rangées, en les glissants derrière les résistances, en veillant à bien les pousser vers l’arrière, sans retirer les cartons de protection d’isolants.

-Remonter la résistance et disposer les deux rangées de briques sur l’avant. Fig 6

-Enlever les deux protections en carton de part et d’autre des briques.

-Remonter le panneau de fermeture qui doit se remettre en place sans difficulté si le chargement de briques a été correctement exécuté.

-Remonter le panneau de façade
