Гарантия.
Условия гарантии: гарантия НУАРО строго ограничена бесплатной заменой или ремонтом на заводе детали или деталей, которые были признаны бракованными. НУАРО дает гарантию на свои приборы для электрического нагревания на 24 месяца против любого производственного брака. Гарантия не действует, если приборы использовались неправильно или в условиях, для которых они не предназначены. Гарантия также не имеет силы в случае аварий, произошедших по небрежности, из-за отсутствия контроля или из­за трансформации материала. НУАРО гарантирует долгосрочную работу прибора при условии выполнения инструкций, изложенных в техническом паспорте.
Äàòà
Продавец
Сервисная служба: Москва, ул. Расковой, д.13 Тел.: (095) 214-35-80, 213-33-06
»Õ—»Õ—
“–“–
»Õ—
»Õ—»Õ—
”÷»fl œŒ ””÷»fl œŒ ”
“–
”÷»fl œŒ ”
“–“–
”÷»fl œŒ ””÷»fl œŒ ”
——
““
¿ÕŒ¬≈ » ›¿ÕŒ¬≈ » ›
¿ÕŒ¬≈ » ›
——
““
¿ÕŒ¬≈ » ›¿ÕŒ¬≈ » ›
—œÀ”—œÀ”
—œÀ”
—œÀ”—œÀ”
¿¿
¿
¿¿
““
““
¿÷»»¿÷»»
¿÷»»
¿÷»»¿÷»»
»ÌÙ‡Í‡ÒÌ˚È Ó·Ó„‚‡ÚÂθ
МОДЕЛИ
ROYAT 2 C ВЫКЛЮЧАТЕЛЕМ
600/1200/1800 W
ROYAT 2 C ТАЙМЕРОМ
600/1200 W

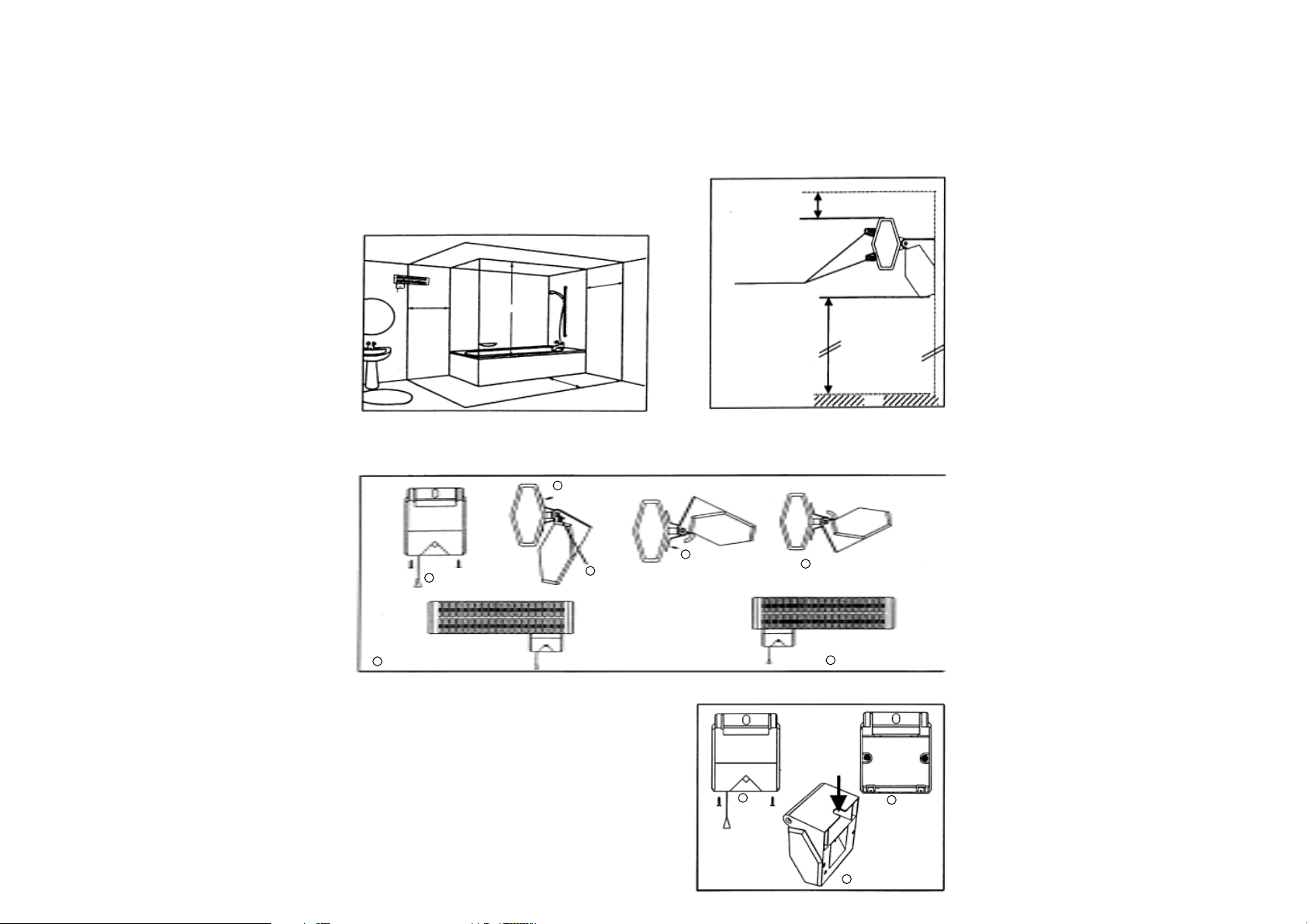

1. Выбор места и расположения прибора
Инфракрасный обогреватель Класса I I зачищен против брызг воды. Он должен устанавливаться в соответствии с нормами NFC 15100 и может быть установлен по Рис.1 Инфракрасный обогреватель должен функционировать только с осью горизонтальной трубки. Он должен быть зафиксирован на вертикальной поверхности минимум на 1,80 м от пола и минимум на 0,40 от потолка. (рис.2). Мы вам рекомендуем не устанавливать ваш обогреватель менее чем на 1 м от передней плоскости и на 0,50 м на стороне всех воспламеняющихся материалов. Он должен быть установлен таким образом, чтобы человек, принимающий душ или ванну не мог бы дотронуться до выключателя и других механизмов управления. Во влажных помещениях электрическое питание аппарата должно быть оснащено дифференциальным остаточным механизмом тока, установленным в 30 mA. Инфракрасный обогреватель не должен находиться прямо под розеткой, установленной на фиксированном месте.
Ðèñ. 1
Ðèñ. 2
1,40м миним.
Потолок
Прокладки от брызг
1,80м миним.
Ïîë
0,60 ì
Объем 2
0,60 ì
Объем 1
0,60 ì
Объем 3
2. Направление коробки управления
При установке у вас будет возможность расположить коробку управления справа или слева от инфракрасного обогревателя, чтобы упростить доступ к вытяжной ручке управления, проведя операции , изображенные на рис.3
- Снять
3
1-ûé âèíò
- Снять
4
- Отвинтить
- Отвинтить два винта
1
затем снять крышку
- Исходная позиция справа0
2
два винта
2-îé âèíò
- Повернуть на 180о и
5
вновь зафиксировать
- Измененная позиция слева6
- Коробка управления всегда должна быть снизу справа или слева
3. Установка коробки управления
1. С помощью отвертки отвинтить два винта, которые удерживают крышку, и снять крышку (рис.4)
2. Просверлить отверстия для фиксации в стене, используя коробку как габарит для просверливания
3. На коробке снять входное устройство, вставить подсоединяемый кабель и установить обогреватель на стену.
После электрического подсоединения инфракрасного обогревателя следует вновь установить винты, которые поддерживают крышку на коробке
2
Ðèñ. 4
1
2
3

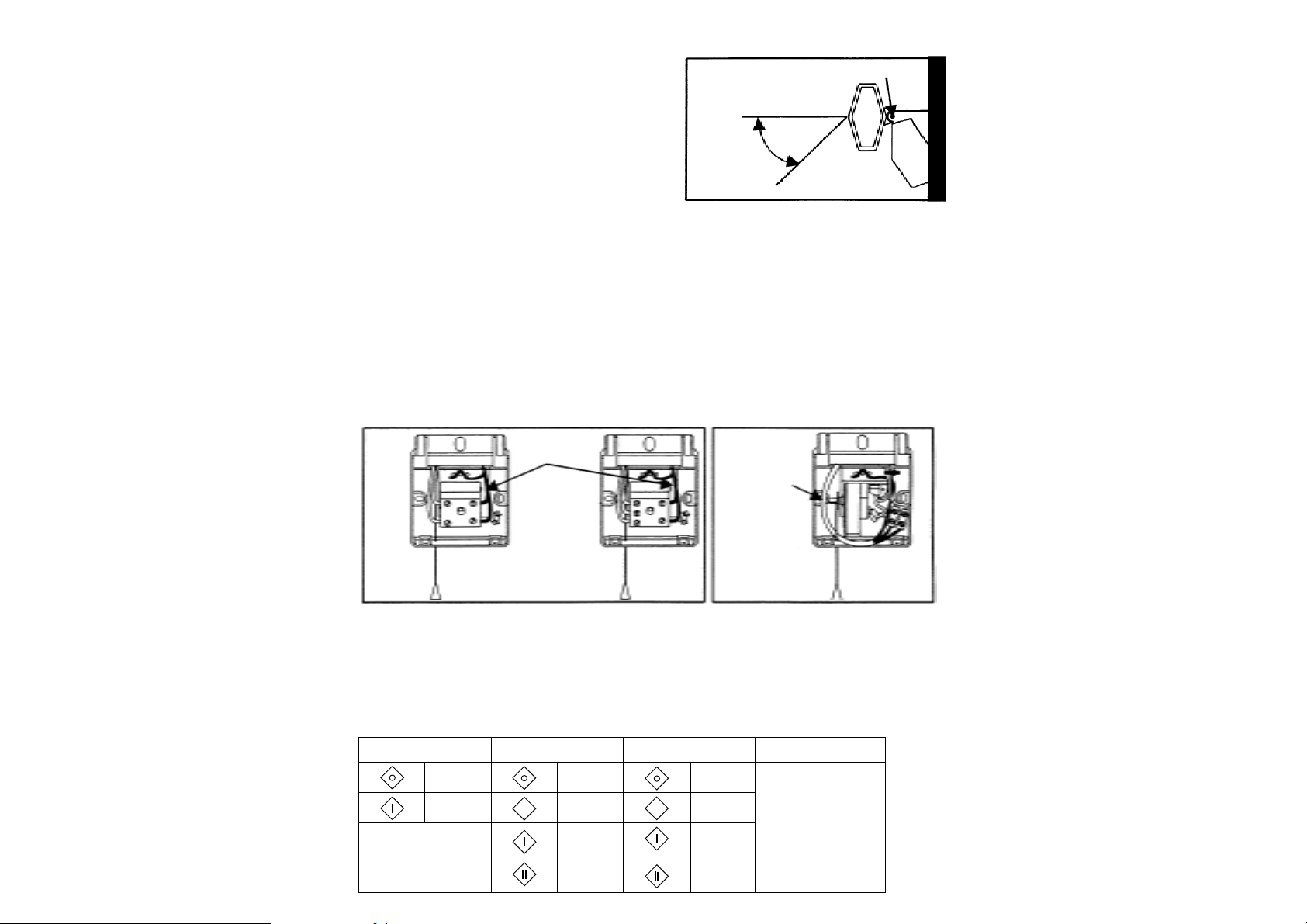

4. Направленность инфракрасного обогревателя во время установки.
После закрытия крышки выбрать направленность
Ðèñ. 5
Винт зажима
обогревателя и завинтить его при помощи двух винтов, указанных на рис. 5
макс. верхний
отклонение около 35
î
макс. нижний
5. Электрическое подключение.
Инфракрасный обогреватель является прибором второго класса. Защитный провод (зеленый/ желтый) установки не должен подсоединяться к обогревателю. Он должен оставаться в запасе или в коробке стенного соединения или в верхнем отделении коробки управления.
- Модель 600 Вт, 1200 Вт, 1800 Вт (рис.6)
Соединить два провода на двух винтовых клеммах выключателя, оставшихся свободными. Чтобы облегчить привинчивание вы можете снять нумерованный диск, впоследствии заботясь о том, чтобы его воткнуть до самого конца. Вновь наденьте крышку. В соответствие с нормами, эти обогреватели серийно оснащены всеполюсным выключателем, имеющим расстояние между открытыми контактами по меньшей мере 3 мм.
- Модель 600 Вт, 1200 Вт с таймером (рис. 7)
Соединить два провода на разъме типа домино. Вновь закрыть крышку. Для этого обогревателя необходимо подключить к питанию выключатель с всеполюсным отключением (расстояние между открытыми контактами которого по меньшей мере 3 мм.
Ðèñ. 6
Провода питания
Ðèñ. 7
Провода питания
Электрическое
соединение
600 Âò
Электрическое
соединение
1200, 1800 Âò
Электрическое
соединение
1200, 1200 Âò
Таймер
Внимание: не повредите электрические провода винтами настенного крепления коробки управления
6. Функционирование
До ввода в эксплуатацию необходимо удалить прокладки из пеноматериала, защищающие трубки во время транспортировки. Включение инфракрасного обогревателя осуществляется при помощи вытяжной ручки управления. Когда обогреватель остановлен, в окошечке появляется цифра 0.
Различные отметки:
600 Âò 1200 Âò 1800 Âò 600, 1200 Вт таймер
остановка остановка
600 Âò
eco
300 Âò
600 Âò
1200 Âò
eco
остановка
450 Âò
900 Âò
1800 Âò
включение примерно
на 20 минут
3
