PHAROS 1 & 2
Radiateur Sèche - Serviettes
Statique & Dynamique
Manuel d’utilisation
Installation et bon de garantie
(à lire attentivement avant toute opération et à conserver)
Pharos 1
Pharos 2
- Sommaire -
1. - Caractéristiques
2. - Recommandations de mise en place
3. - Installation et fixation
4. - Raccordement électrique
5. - Fonctionnement
6. - Sécurité Thermique
7. - Accessoires
8. - Entretien
- Pour conserver les performances de l'appareil, il est nécessaire d'effectuer
régulièrement un dépoussiérage de l'intérieur de celui-ci en passant l'aspirateur
sur les entrées et sorties d’air de l'appareil.
- Utilisez de préférence des produits nettoyants universels à base d’agents
tensio-actifs (savon, etc...) et un chiffon type microfibres. Pour un simple
dépoussiérage, un chiffon suffit.
- NE JAMAIS UTILISER DE PRODUITS ABRASIFS QUI RISQUERAIENT DE
DETERIORER LE REVETEMENT EPOXY POLYESTER.
- TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE
EFFECTUES HORS TENSION ET PAR UN PERSONNEL QUALIFIE ET AGREE.
- Recommandations – Conseils :
Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec
l’appareil.
- Dans tous les cas, pour assurer un bon fonctionnement de l’appareil, une fois
le réglage de la température CONFORT fait, NE PLUS TOUCHER au bouton
de réglage mais agir uniquement sur le commutateur de fonctions.
- Veillez à ne rien introduire dans l’appareil.
- Lors de la première chauffe, il peut s’échapper une odeur, ce phénomène
disparaît après quelques minutes de fonctionnement.
- Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris
les enfants) dont les capacités physiques, sensorielles ou mentales sont
réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si
elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur
sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation
de l’appareil.
- Identification de votre appareil -
Une plaque signalétique est placée en bas et
à droite (coté commande) de votre appareil,
elle permet de l’identifier.
Elle est composée de :
- La référence complète de l’appareil et son indice de fabrication (rep.A) - à
préciser pour le SAV
- Sa puissance en Watt (rep. B)
- Les certificats de conformités (rep. E-C-D-F)
- N° du constructeur (rep X)
2. 421AA1564.C00 NR/BLA 20/08 11.
AVAN T P ROP OS
AVAN T P ROP OS :
- Vous venez d’acquérir ce radiateur sèche
serviettes Pharos 1 & 2 de Noirot et nous vous
remercions de ce choix, témoignant ainsi de votre
confiance.
- Cet appareil a été étudié, conçu et réalisé avec
soin pour vous donner entière satisfaction.
- Il est important de bien lire cette notice en entier
avant l’installation et la mise en route de votre
appareil.
- Il est recommandé de conserver cette notice,
même après installation de votre appareil
8.8. ENT RET IE N
ENT RET IE N
LES COMMANDES COMPRENNENT:
· Un thermostat d’ambiance électronique programmable : l’appareil obéit,
par fil pilote, aux ordres Conf., Eco., Conf-1, Conf-2, Hors - Gel., Arrêt Chauffage.
LES ACCESSOIRES FOURNIS :
REFERE NCES
PUISS ANCE
TOTALE
(W)
PUISS ANCE
STATIQU E
(W)
PUISS ANCE
VENTIL EE
(W)
MODEL E
DE BA RRE
(voir
ci-dess ous)
INTENSI TE
(A)
LARG
(mm)
HAUT
(mm)
EPAIS.
App. +
Dos.
(mm)*
POIDS
(kg)
007653.1.FP
600
600 - F – G – G
2.6
322
1472
92 + 30
20.0
007655.3.FP
900
300
600
G – H
3.9
1058
19.0
007655.4.FP
1100
500
600
G – H - H
4.8
347
1472
107 + 60
25.0
007657.1.FPJ
500
500 - B – C
2.2
1058
16.5
007657.2.FP
750
750 - B – C – C
3.3
407
1472
92 + 30
22.5
007659.3.FP
1000
400
600
C – D
4.3 1058
22.0
007659.5.FP
1500
600
900
C – D – D
6.5
431
107 + 60
28.0
007659.7.FP
2000
750
1250
C – D - D
8.7
1472
28.0
REFERENCE
MODELE
BARRE
(L) x (E) *
en mm
REFERENCE
MODELE
BARRE
(L) x (E) *
en mm
007697.1.AA
Barre B
467 x 68
007697.5.AA
Barre F
384 x 68
007697.2.AA
Barre C
467 x 93
007697.6.AA
Barre G
384 x 93
007697.3.AA
Barre D
467 x 108
007697.7.AA
Barre H
384 x 108
007697.A.AA
Jeu de 2 patères
*Largeur totale de la barre et épaisseur complémentaire par rapport à la façade de l’appareil
1.1. CA R A C T E R I S T I QU E S
CA R A C T E R I S T I QU E S
Bouton de réglage
du thermostat
Voyant de
Marche / Arrêt Chauffage
Témoin de chauffe
Voyant
Eté
Bouton
Marche / Arrêt Chauffage
Voyant de
la temporisation
Bouton de sélection
des temporisations
Bouton de sélection
fonction Eté
Zone Confort
Ete
Présent sur la version
Dynamique uniquement
Fig. A
Cet appareil de chauffage
électrique direct est destiné
à assurer le chauffage
d’ambiance des locaux de
type habitat ou assimilables,
individuels ou collectifs,
neufs ou existants.
Il doit être installé de façon
à ce que les interrupteurs et
autres dispositifs de commande ne puissent pas être
touchés par une personne
se trouvant dans la baignoire ou dans la douche.
L’appareil ne doit pas être
installé sous une prise de
courant.
L’appareil peut être installé dans le volume 2 ou 3 des salles d’eau.
L’appareil ne doit pas être installé sous une prise de courant.
Évitez d’installer l’appareil dans un courant d’air susceptible de perturber sa
régulation.
Respecter les distances minimum
d’installation au sol, aux parois,
aux meubles, etc...(Fig.C).
Si l’appareil est recouvert, il y a
risque de surchauffe. Il est donc
formellement interdit de couvrir ou
d’obturer les grilles d’entrée ou de
sortie d’air au risque d’incidents
ou de dégradations de l’appareil.
Cas particulier : Appareil avec ventilation
Pour un apport immédiat et supplémentaire de
chaleur, vous pouvez utiliser l’appareil dans sa
puissance totale régulée c'est-à-dire rayonne-
ment de la façade + ventilation chaude. Pour
cela :
Mettre l’appareil en marche (voir chapitre page
7) avant d’effectuer cette opération.
- Appuyer sur le bouton Marche / Arrêt Chauf-
fage (3 secondes environ) Rep.1 Fig. H. Le
voyant Rep.2 Fig. H clignote et le témoin de
chauffe Rep.3 Fig. H s’allume. L’appareil est
en marche régulée : rayonnement ou rayon-
nement + ventilation chaude.
- Pour arrêter ce mode de fonctionnement, appuyez de nouveau sur le
bouton Marche / Arrêt Chauffage (3 secondes) Rep.1 Fig. H. Le voyant Rep.2
Fig. H cesse de clignoter et reste allumé : l’appareil reste en marche.
- Pour arrêter complètement l’appareil, appuyer de nouveau sur le bouton
Marche / Arrêt Chauffage (moins d’une seconde) Rep.1 Fig. H. Les 2 voyants
Rep.2 et 3 Fig. H s’éteignent.
Nota : En cas de coupure de courant, le sèche – serviettes garde en mé-
moire la dernière configuration choisie ainsi que le temps restant de la tempo-
risation sélectionnée.
**********************************
UTILISATION DU MODE 6 ORDRES PAR FIL PILOTE.
Si votre installation est gérée par un gestionnaire du type Tempo d’EDF, les
abaissements de Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, se-
lon la période tarifaire.
Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors –Gel, et Arrêt Chauf-
fage.
* Conf.-1 provoque un abaissement de la température de -1°C par rapport
à la position Confort.
* Conf.-2 provoque un abaissement de la température de -2°C par rapport
à la position Confort.
REMARQUES :
- Les fonctions Conf.-1 et Conf.-2 permettent de diminuer les consommations
électriques par l’intermédiaire d’une Centrale de Programmation réalisant de
la gestion tarifaire avec les contrats du type TEMPO d’EDF.
- Votre appareil étant équipé d’un thermostat électronique 6 ordres : les chan-
gements commandés par le gestionnaire et le programmateur ne sont pas im-
médiats : il faut attendre environ 15 secondes avant leur prise en compte.
4. 421AA1564.C00 NR /BLA 20/07 9.
2. RECOMMANDATIONS DE MISE EN PLACE
Fig. C
Rep.1
Fig. H
Rep.2
Rep.3
Installation des appareils
L’installation doit être conforme
aux normes en vigueur dans le
pays d’installation (NFC 15-100
pour la France).
Fig. B
Le dosseret vous sert de gabarit de pose ; pour effectuer cette opération :
placer le dosseret de l’appareil sur la paroi et au sol ; pointer à l’aide du trou
de centrage. Celui-ci vous servira comme repère d’installation - (Fig. D).

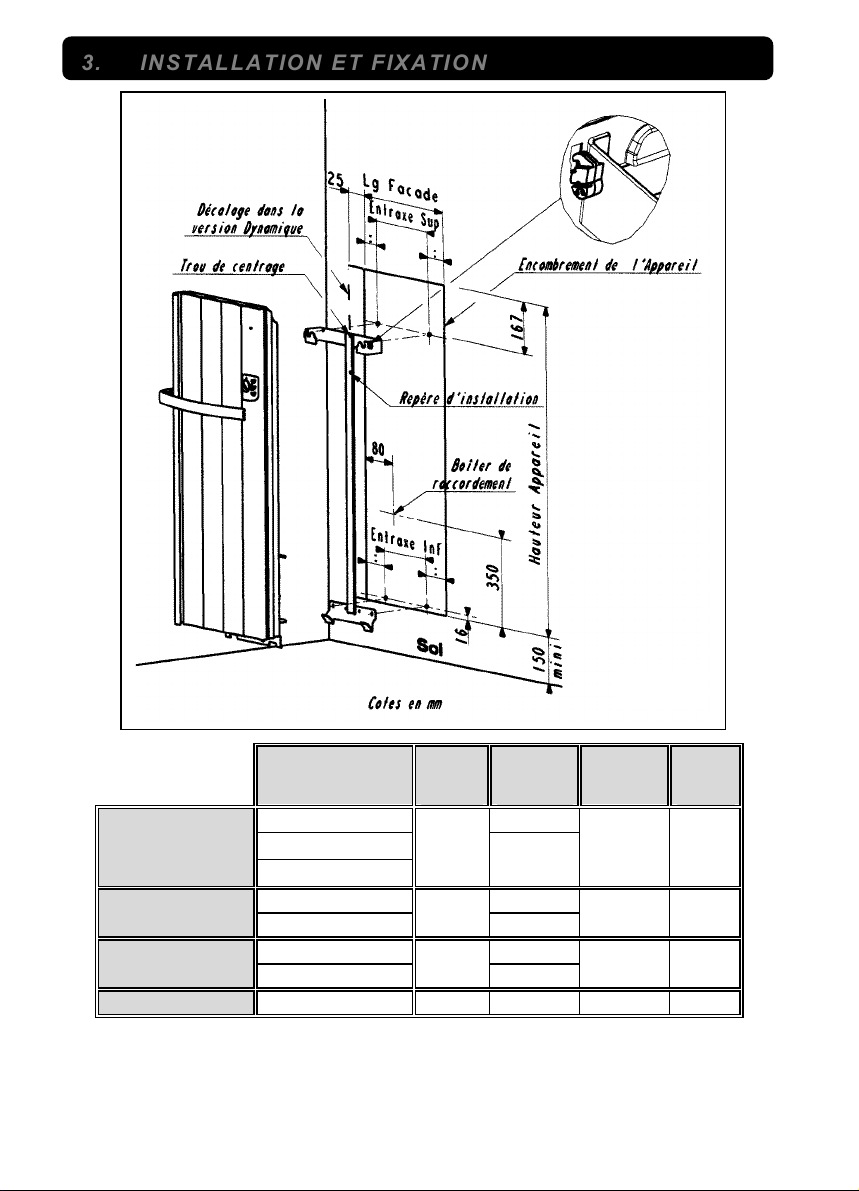

3.3. IN S T A L L A T IO N E T F I X A T I O N
IN S T A L L A T IO N E T F I X A T I O N
Référence
Lg
façade
mm
Ht
Appareil
mm
Entraxe
Sup
mm
Entraxe
Inf.
mm
007659.3.FP
1058
007659.5.FP
Pharos 1
Dynamique
007659.7.FP
404+25
1472
280 200
007655.3.FP
1058
Pharos 2
Dynamique
007655.4.FP
319+25
1472
195 115
007657.1.FP
1058
Pharos 1
Statique
007657.2.FP
404
1472
280 200
Pharos 2 Statique
007653.1.FP
319
1472
195
115
Fig. D
A l’aide de cette marque, positionner le dosseret au niveau du repère
d’installation et pointer sur la paroi les 2 trous de fixation du haut du dosseret et
les 2 trous du bas (Fig. D).
Percer, cheviller les 4 trous et fixer le dosseret sur la paroi à l’aide de 4 vis
(diam.6mm max.) en s’assurant de l’orienter dans le bon sens et à la bonne hauteur.
Raccorder et accrocher l’appareil au dosseret, puis verrouiller avec les 2 verrous
du dosseret supérieur.
L’espace minimum entre le sol et le bas de l’appareil doit être respecté. Un espace de 100mm minimum doit être laissé de chaque côté de l’appareil (Fig. D).
Dans le cas d’un revêtement mural posé sur mousse, il faut prévoir entre le dosseret et le mur, une cale d’une épaisseur égale à celle de la mousse (pour éviter
d’obstruer les bouches d’entrée et de sortie d’air).
L’installation doit comporter un dispositif de coupure omnipolaire ayant une distance d’ouverture des contacts d’au moins 3mm.
L’alimentation électrique doit être protégée par un dispositif différentiel résiduel
de courant assigné au plus égal à 30 mA., conformément aux prescriptions de la
norme NFC15-100.
Le raccordement électrique ne nécessite pas le démontage de l’appareil.
SCHEMA DE RACCORDEMENT
RESPECTER LE SENS
DE BRANCHEMENT :
MARRON = PHASE,
BLEU ou GRIS = NEUTRE,
NOIR = FIL PILOTE
Le fil noir ne doit en aucun
cas être raccordé à une
borne de terre ou fil VERT /
JAUNE.
Si le câble d’alimentation est en-
dommagé, il doit être remplacé par le
fabricant, son service après vente ou
une personne de qualification similaire
afin d’éviter un danger.
Vérifier le serrage correct des fils
dans les bornes de la boîte de raccor-
dement.

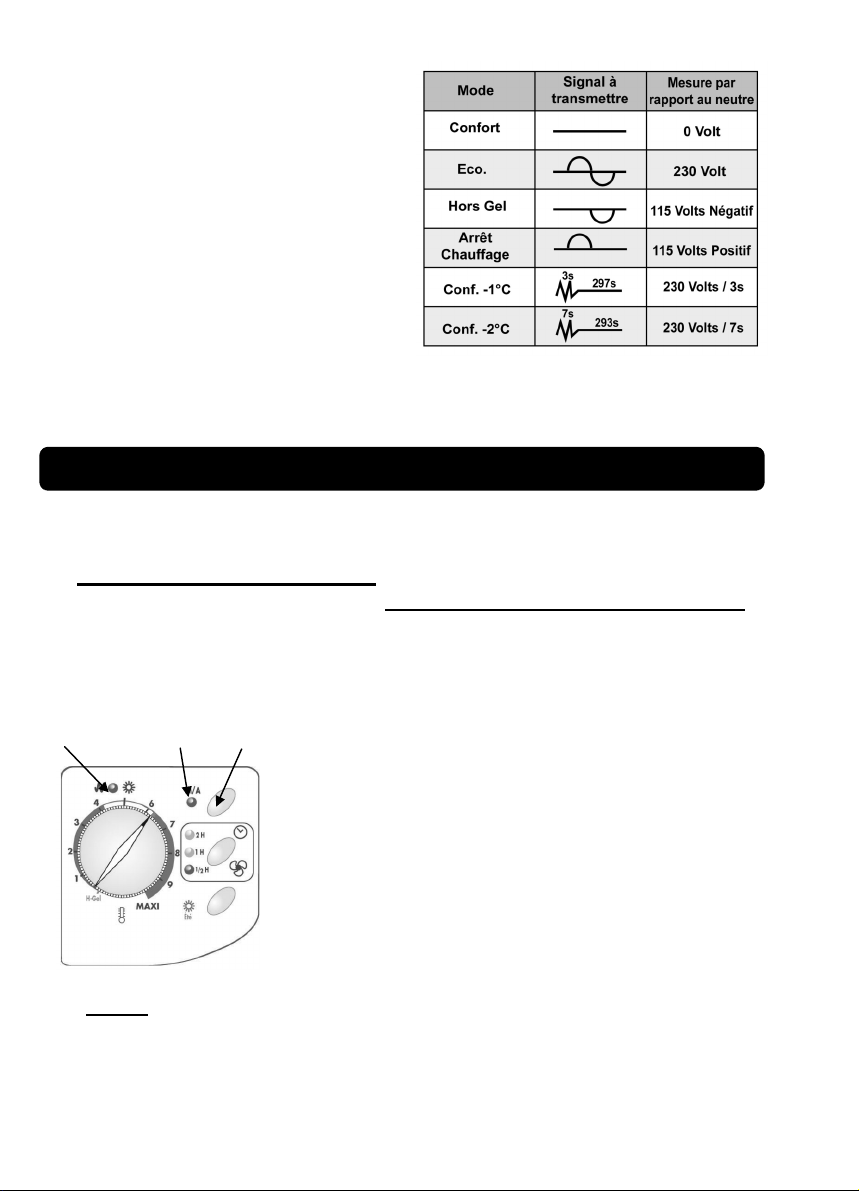

Nota : Les ordres de programmations
sont distribués par les signaux sui-
vants, mesurés par rapport au Neutre.
La régulation électronique de cet appareil a été conçue pour vous donner le
maximum d’économie.
Mise en marche de l’appareil
– Réglage de la température Confort :
- Mettre le bouton de réglage du thermostat sur la position ☼ (zone de confort
comprise entre 4.1/4 et 6.1/4). Appuyer sur le bouton Marche / Arrêt Chauffage
(moins d’une seconde) Rep.1 Fig. E. Le voyant Rep.2 Fig. E s’allume ainsi que
le témoin de chauffe Rep.3 Fig. E.
- Fermer les portes de communication de la pièce,
attendre quelques heures pour que la température
se soit stabilisée à la valeur souhaitée.
- Si la température obtenue ne vous convient pas,
augmenter ou diminuer la valeur de la consigne d’un
quart de point avec le bouton de réglage.
- Attendre de nouveau quelques heures pour vérifier
la valeur de la température de confort.
NOTA : - Pour éteindre l’appareil, appuyer sur le bouton Marche / Ar-
rêt Chauffage (moins d’une seconde) Rep.1 Fig. E. Le voyant Rep.2 Fig. E
s’éteint.
- Une fois la température réglée, NE PAS TOUCHER au bouton
de thermostat, agir uniquement sur le bouton Marche/Arrêt Chauffage.
6. 421AA1564.C00 NR /BLA 20/08 7.
4. RACCORDEMENT ELECTRIQUE
5. FONCTIONNEMENT
Rep.1
Rep.2
Rep.3
Rep.E
Si le câble d’alimentation est endommagé, il doit être remplacé par le
fabricant, son service après vente ou
une personne de qualification similaire
afin d’éviter un danger.
Vérifier le serrage correct des fils
dans les bornes de la boîte de raccordement.
Nota : Les ordres de programmations
sont distribués par les signaux suivants, mesurés par rapport au Neutre.
La régulation électronique de cet appareil a été conçue pour vous donner le
maximum d’économie.
Mise en marche de l’appareil
– Réglage de la température Confort :
- Mettre le bouton de réglage du thermostat sur la position ☼ (zone de confort
comprise entre 4.1/4 et 6.1/4). Appuyer sur le bouton Marche / Arrêt Chauffage
(moins d’une seconde) Rep.1 Fig. E. Le voyant Rep.2 Fig. E s’allume ainsi que
le témoin de chauffe Rep.3 Fig. E.
- Fermer les portes de communication de la pièce,
attendre quelques heures pour que la température
se soit stabilisée à la valeur souhaitée.
- Si la température obtenue ne vous convient pas,
augmenter ou diminuer la valeur de la consigne d’un
quart de point avec le bouton de réglage.
- Attendre de nouveau quelques heures pour vérifier
la valeur de la température de confort.
NOTA : - Pour éteindre l’appareil, appuyer sur le bouton Marche / Ar-
rêt Chauffage (moins d’une seconde) Rep.1 Fig. E. Le voyant Rep.2 Fig. E
s’éteint.
- Une fois la température réglée, NE PAS TOUCHER au bouton
de thermostat, agir uniquement sur le bouton Marche/Arrêt Chauffage.
5. FONCTIONNEMENT
Rep.1
Rep.2
Rep.3
Rep.E
Choix de 3 plages de temporisation de l’appareil :
Pour un apport immédiat de chaleur ou séchage plus rapide, vous pouvez utiliser l’une
des 3 plages de temporisation de l’appareil.
Mettre l’appareil en Marche (voir chapitre
précédent page 7) avant d’effectuer cette
opération.
Des appuis successifs sur le bouton de sélection de la temporisation Rep.4 Fig. F vous
permettent de choisir le temps sélectionné.
Le voyant allumé de la temporisation Rep.5
Fig. F vous indique la durée choisie ou arrêt
si le voyant est éteint.
La plage de temporisation (minuterie) engage le fonctionnement de la puissance
totale de l’appareil en marche forcée non régulée pendant la durée affichée par
l’utilisateur (1/2h – 1h – 2h).
A la fin de sa temporisation, l’appareil reviendra à sa position initiale soit en
chauffe par régulation ou non (voyants Rep.2 & 3 Fig. E allumés).
Choix de la position Eté (Ventilation ambiante
– Appareil avec ventilation) :
Cette fonction vous permet d’obtenir une
ventilation ambiante (Eté).
Mettre l’appareil en Marche (voir chapitre
précédent page 7) avant d’effectuer cette
opération.
Appuyez sur le bouton Eté Rep.6 Fig. G, le
voyant Rep.7 Fig. G s’allume.
L’utilisation de ce mode est temporisée par
défaut à ½ heure. Le voyant Rep.5 Fig. G
s’allume.
Par appuis successifs sur le bouton Rep.4 Fig. G, vous pouvez sélectionner 1h
ou 2h ou arrêt chauffage de la ventilation ambiante (voyant éteint).
A la fin de sa temporisation, les voyants marche et Eté restent allumés. Si besoin
appuyer de nouveau sur le bouton Rep.4 Fig. G pour réenclencher la ventilation
ambiante – sinon, appuyer sur le bouton Marche/Arrêt Chauffage Rep.1 Fig. E
pour éteindre l’appareil.
Le dosseret vous sert de gabarit de pose ; pour effectuer cette opération :
placer le dosseret de l’appareil sur la paroi et au sol ; pointer à l’aide du trou
de centrage. Celui-ci vous servira comme repère d’installation - (Fig. D).
8. 421AA1564.C00 NR /BLA 20/08 5.
3.3. IN S T A L L A T IO N E T F I X A T I O N
IN S T A L L A T IO N E T F I X A T I O N
Référence
Lg
façade
mm
Ht
Appareil
mm
Entraxe
Sup
mm
Entraxe
Inf.
mm
007659.3.FP
1058
007659.5.FP
Pharos 1
Dynamique
007659.7.FP
404+25
1472
280 200
007655.3.FP
1058
Pharos 2
Dynamique
007655.4.FP
319+25
1472
195 115
007657.1.FP
1058
Pharos 1
Statique
007657.2.FP
404
1472
280 200
Pharos 2 Statique
007653.1.FP
319
1472
195
115
Fig. D
Rep.5
Rep.4
Fig. F
Rep.6
Rep.7
Fig. G
Rep.5
Rep.4
Cas particulier : Appareil avec ventilation
Pour un apport immédiat et supplémentaire de
chaleur, vous pouvez utiliser l’appareil dans sa
puissance totale régulée c'est-à-dire rayonnement de la façade + ventilation chaude. Pour
cela :
Mettre l’appareil en marche (voir chapitre page
7) avant d’effectuer cette opération.
- Appuyer sur le bouton Marche / Arrêt Chauffage (3 secondes environ) Rep.1 Fig. H. Le
voyant Rep.2 Fig. H clignote et le témoin de
chauffe Rep.3 Fig. H s’allume. L’appareil est
en marche régulée : rayonnement ou rayonnement + ventilation chaude.
- Pour arrêter ce mode de fonctionnement, appuyez de nouveau sur le
bouton Marche / Arrêt Chauffage (3 secondes) Rep.1 Fig. H. Le voyant Rep.2
Fig. H cesse de clignoter et reste allumé : l’appareil reste en marche.
- Pour arrêter complètement l’appareil, appuyer de nouveau sur le bouton
Marche / Arrêt Chauffage (moins d’une seconde) Rep.1 Fig. H. Les 2 voyants
Rep.2 et 3 Fig. H s’éteignent.
Nota : En cas de coupure de courant, le sèche – serviettes garde en mé-
moire la dernière configuration choisie ainsi que le temps restant de la temporisation sélectionnée.
**********************************
UTILISATION DU MODE 6 ORDRES PAR FIL PILOTE.
Si votre installation est gérée par un gestionnaire du type Tempo d’EDF, les
abaissements de Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, selon la période tarifaire.
Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors –Gel, et Arrêt Chauffage.
* Conf.-1 provoque un abaissement de la température de -1°C par rapport
à la position Confort.
* Conf.-2 provoque un abaissement de la température de -2°C par rapport
à la position Confort.
REMARQUES :
- Les fonctions Conf.-1 et Conf.-2 permettent de diminuer les consommations
électriques par l’intermédiaire d’une Centrale de Programmation réalisant de
la gestion tarifaire avec les contrats du type TEMPO d’EDF.
- Votre appareil étant équipé d’un thermostat électronique 6 ordres : les changements commandés par le gestionnaire et le programmateur ne sont pas immédiats : il faut attendre environ 15 secondes avant leur prise en compte.
Rep.1
Fig. H
Rep.2
Rep.3
Le fonctionnement de l’appareil est protégé par une sécurité thermique à réarmement manuel :
EN CAS D’UTILISATION ANORMALE :
- Une sécurité arrête le fonctionnement du panneau rayonnant. Après
retour aux conditions normales de fonctionnement appuyer sur le bouton de
réarmement Rep.4 Fig. K (à l’aide d’une pointe de stylo par exemple) pour remettre en service instantanément. (version statique & dynamique)
Pour la version Dynamique :
Cet appareil est équipé d'un filtre
anti-poussières placé à l'entrée d'air du
circuit de ventilation pour interdire le cheminement des poussières, des fibres, vers
le moteur (Fig. J).
En cas d’encrassement du filtre, une
sécurité intégrée arrête le fonctionnement
de la ventilation.
Le filtre étant accessible en bas et sur le coté de l’appareil, sa mise en
place s’effectue indifféremment à gauche ou à droite de l’appareil (Fig. J).
Après nettoyage par aspiration ou brossage, remettre le filtre en place.
Pour remettre en marche, il est nécessaire de couper l’alimentation générale de l’appareil quelques instants, avant la remise en service.
Deux barres (petit modèle : hauteur 1058mm) ou
trois barres (grand modèle : hauteur 1472mm)
porte-serviettes sont fournies pour l’utilisation en
fonction sèche - serviettes (salle de bains, cuisine). Leurs mises en place s’effectuent indifféremment à gauche ou à droite, dans les glissières
situées sur les côtés droit ou gauche de l’appareil
(Rep.2 & 3 Fig. K).
Deux patères sont fournies pour accrocher les
gants, peignoirs en salle de bains, les vêtements
de pluie en hall d’entrée, elles se fixent sur les
barres de l’appareil. Engager le crochet de
l’accroche torchon sur la barre (Rep.1 Fig. K).
NOTA: L’usage des barres et des patères est
limité à supporter le poids de vêtements et de
linge.
LES COMMANDES COMPRENNENT:
· Un thermostat d’ambiance électronique programmable : l’appareil obéit,
par fil pilote, aux ordres Conf., Eco., Conf-1, Conf-2, Hors - Gel., Arrêt Chauf-
fage.
LES ACCESSOIRES FOURNIS :
10. 421AA1564.C00 NR/BLA 20/08 3.
REFERE NCES
PUISS ANCE
TOTALE
(W)
PUISS ANCE
STATIQU E
(W)
PUISS ANCE
VENTIL EE
(W)
MODEL E
DE BA RRE
(voir
ci-dess ous)
INTENSI TE
(A)
LARG
(mm)
HAUT
(mm)
EPAIS.
App. +
Dos.
(mm)*
POIDS
(kg)
007653.1.FP
600
600 - F – G – G
2.6
322
1472
92 + 30
20.0
007655.3.FP
900
300
600
G – H
3.9
1058
19.0
007655.4.FP
1100
500
600
G – H - H
4.8
347
1472
107 + 60
25.0
007657.1.FPJ
500
500 - B – C
2.2
1058
16.5
007657.2.FP
750
750 - B – C – C
3.3
407
1472
92 + 30
22.5
007659.3.FP
1000
400
600
C – D
4.3 1058
22.0
007659.5.FP
1500
600
900
C – D – D
6.5
431
107 + 60
28.0
007659.7.FP
2000
750
1250
C – D - D
8.7
1472
28.0
REFERENCE
MODELE
BARRE
(L) x (E) *
en mm
REFERENCE
MODELE
BARRE
(L) x (E) *
en mm
007697.1.AA
Barre B
467 x 68
007697.5.AA
Barre F
384 x 68
007697.2.AA
Barre C
467 x 93
007697.6.AA
Barre G
384 x 93
007697.3.AA
Barre D
467 x 108
007697.7.AA
Barre H
384 x 108
007697.A.AA
Jeu de 2 patères
*Largeur totale de la barre et épaisseur complémentaire par rapport à la façade de l’appareil
1.1. CA R A C T E R I S T I QU E S
CA R A C T E R I S T I QU E S
7.7. AC C E S S O I R E S
AC C E S S O I R E S
6.
6.
S E C U R I T E T HE RM I Q U E
S E C U R I T E T HE RM I Q U E
Fig. J
Rep.1
Rep.2
Rep.4
Fig. K
Rep.3
Bouton de réglage
du thermostat
Voyant de
Marche / Arrêt Chauffage
Témoin de chauffe
Voyant
Eté
Bouton
Marche / Arrêt Chauffage
Voyant de
la temporisation
Bouton de sélection
des temporisations
Bouton de sélection
fonction Eté
Zone Confort
Ete
Présent sur la version
Dynamique uniquement
Fig. A
- Pour conserver les performances de l'appareil, il est nécessaire d'effectuer
régulièrement un dépoussiérage de l'intérieur de celui-ci en passant l'aspirateur
sur les entrées et sorties d’air de l'appareil.
- Utilisez de préférence des produits nettoyants universels à base d’agents
tensio-actifs (savon, etc...) et un chiffon type microfibres. Pour un simple
dépoussiérage, un chiffon suffit.
- NE JAMAIS UTILISER DE PRODUITS ABRASIFS QUI RISQUERAIENT DE
DETERIORER LE REVETEMENT EPOXY POLYESTER.
- TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE
EFFECTUES HORS TENSION ET PAR UN PERSONNEL QUALIFIE ET AGREE.
- Recommandations – Conseils :
Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec
l’appareil.
- Dans tous les cas, pour assurer un bon fonctionnement de l’appareil, une fois
le réglage de la température CONFORT fait, NE PLUS TOUCHER au bouton
de réglage mais agir uniquement sur le commutateur de fonctions.
- Veillez à ne rien introduire dans l’appareil.
- Lors de la première chauffe, il peut s’échapper une odeur, ce phénomène
disparaît après quelques minutes de fonctionnement.
- Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris
les enfants) dont les capacités physiques, sensorielles ou mentales sont
réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si
elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur
sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation
de l’appareil.
- Identification de votre appareil -
Une plaque signalétique est placée en bas et
à droite (coté commande) de votre appareil,
elle permet de l’identifier.
Elle est composée de :
- La référence complète de l’appareil et son indice de fabrication (rep.A) - à
préciser pour le SAV
- Sa puissance en Watt (rep. B)
- Les certificats de conformités (rep. E-C-D-F)
- N° du constructeur (rep X)
8.8. ENT RET IE N
ENT RET IE N
Conditions de garantie
La Gar a nt ie No iro t e st stric te m en t lim ité e au remp la c eme n t gratu it ou à l a r éparat ion
en usine de la pi èc e ou d es pi èces reco nnue s déf ectu eus es . Le cons tru cteur N oi r ot
garan ti t s es appar ei ls de c hauf fa ge élec tri que 2 A NS cont r e tous vic es de fabr ica tion .
Dés q u e l'ac cor d de princip e es t do nné par le cons t ructeu r po ur le r eto ur des p ièc es,
ce ll es- ci do ive nt êt re ex p éd iée s fra nco de por t et d' e mb all age da ns les 15 jour s. Le s
frais de dé m on tag e et de re m ont age ne peuvent e n aucun cas être à t itr e d e do mma ges
et inté rêt s pour que lle ca use que ce so it. Le co ns tructe ur ne pe ut en part iculie r êtr e
rendu r es p ons abl e des c o ns é quenc es dir ec t es ou ind ire ctes des d éfe ctuosi tés t a nt s ur
les pe rso nne s q ue s ur l es bi ens et il est exp r es séme nt stip ulé par a ill eurs q ue l a
ch ar ge d 'installa tion de s ap par eils n e lu i incom b e a uc un eme nt . La gar ant ie n e p e ut pas
interven ir si les app ar e ils on t f a it l'o bj et d 'un us a ge a nor ma l et ont ét é u tilisés dans d es
co nditio ns d'e m pl oi a utr es q ue c ell es pour l es q ue lles ils ont é té c onstr u its . E l le n e
s' ap p liquer a p as n on p lu s en cas de dét éri ora tio n ou ac c ide nt p ro v ena nt de n égl ige nce ,
dé faut d e surv ei lla nce ou d' entreti en ou pr ove nant d 'un e t rans for ma t ion d u ma tériel .
AS SUR AN C E DU PER SON N EL : En cas d'a cci d en t surv enan t à que l que mo men t e t
po ur qu el le ca us e que ce s oi t, l a res ponsabi lité du c ons tructe ur est li mit ée à s o n
pers onne l prop re et à sa f ou r ni tur e .
CO N TE S TA T IO N : Da ns le cas de conte sta tio n, qu elles que soie nt les cond iti ons de
ve nt e et de pa iem ent ac c ep tées, l e tri b unal d e c ommer c e d e Paris se r a s eu l compéten t.
Les dis pos iti o ns du p r és e nt b on d e gar a nt ie n e so nt p as exc lus iv e s du bén éfi ce a u
profi t d e l 'ac het e ur de la garant ie lég ale pou r d éfa uts et vic es c ac h és qu i s' app liq u e e n
to ut ét at d e cau se d ans l es cond it ion s des articl es 164 1 et s uiv ants d u c ode ci v il .
Po ur sati sfa ire à v otr e r écla matio n, ve uil lez r app ele r l es références port ées s ur la
pl aq u e sign alétiq ue fixée sur l' ap p ar e il .
107 Bd Ney 75883 PARIS
Tél. : (33) 01 53 06 27 00 Fax. : (33) 01 42 29 66 05
SA CAPITAL 40 054 100 N°SIRET 334 981 958
PH AROS 1 & 2
Radiateur Sèche - Serviettes
Statique & Dynamique
421AA1564.C00 NR/BLA 20/08
- - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -
Bon de garantie
TYPE :
PUISSANCE :
DATE DE
FABRICATION :
DATE DE
MISE EN SERVICE :
CET APPAREIL A ETE ETUDIE, CONÇU ET REALISE AVEC SOIN
POUR VOUS DONNER ENTIERE SATISFACTION
Cachet du vendeur
Manuel d’utilisation
Installation et bon de garantie
(à lire attentivement avant toute opération et à conserver)
Pharos 1
Pharos 2
Loading...
