Noirot OSYA Specification

Radiateur sèche-serviettes électrique

Notice d’Utilisation

Installation et Bon de Garantie

(à lire attentivement avant toute opération et à conserver)

AVANT-PROPOS :

- Vous venez d’acquérir ce radiateur sèche serviettes électrique et nous vous remercions de

ce choix, témoignant ainsi de votre conance.

- Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction.

- Il est important de bien lire cette notice en entier avant l’installation et la mise en route de

votre appareil.

- Il est recommandé de conserver cette notice, même après installation de votre appareil.

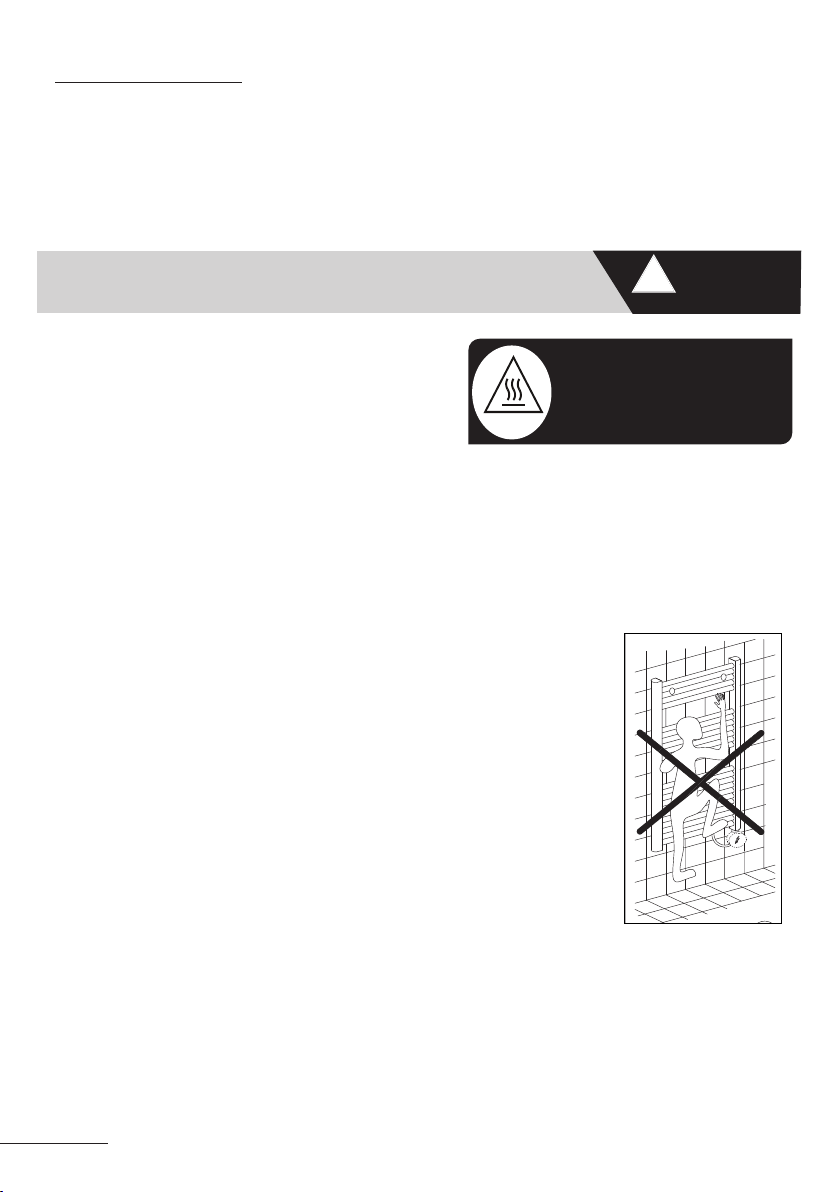

Lire attentivement la notice (*) d’installation et

d’utilisation, notamment les consignes ci-dessous.

ATTENTION - Certaines parties de
ce produit peuvent devenir très

Caution, hot surface

Attention surface

chaudes et provoquer des brû-

!

Sécurité

très chaude.

lures. Il faut prêter une attention
particulière en présence d’enfants et de personnes vulnérables.

- Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans
et par des personnes ayant des capacités physiques, sensorielles
ou mentales réduites ou dénuées d’expérience ou de connaissance,
s’ils (si elles) sont correctement surveillé(e)s ou si des instructions
relatives à l’utilisation de l’appareil en toute sécurité leur ont été
données et si les risques encourus ont été appré­hendés. Les enfants ne doivent pas jouer avec
l’appareil. Le nettoyage et l’entretien par l’usager
ne doivent pas être effectués par des enfants sans
surveillance.

- Il convient de maintenir à distance les enfants de
moins de 3 ans, à moins qu’ils ne soient sous une
surveillance continue.

- Les enfants âgés entre 3 ans et 8 ans doivent uni­quement mettre l’appareil en marche ou à l’arrêt, à
condition que ce dernier ait été placé ou installé dans une position
normale prévue et que ces enfants disposent d’une surveillance ou
aient reçu des instructions quant à l’utilisation de l’appareil en toute
sécurité et en comprennent bien les dangers potentiels.

- Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni
régler ni nettoyer l’appareil, et ni réaliser l’entretien de l’utilisateur.

- Veillez à ne rien introduire dans l’appareil.

2

- L’appareil doit être xé sur ses supports, l’utilisation d’adhésifs
pour xer les supports ou l’appareil est interdite.

- Le raccordement électrique de cet appareil doit impérativement

être effectué hors tension par une personne qualiée.

- Toutes les interventions sur les appareils doivent être effectuées

hors tension et par un personnel qualié et agréé.

- L’installation doit comporter un dispositif de coupure omnipolaire
ayant une distance d’ouverture des contacts d’au moins 3 mm.

- L’appareil ne doit pas être installé sous une prise de courant.

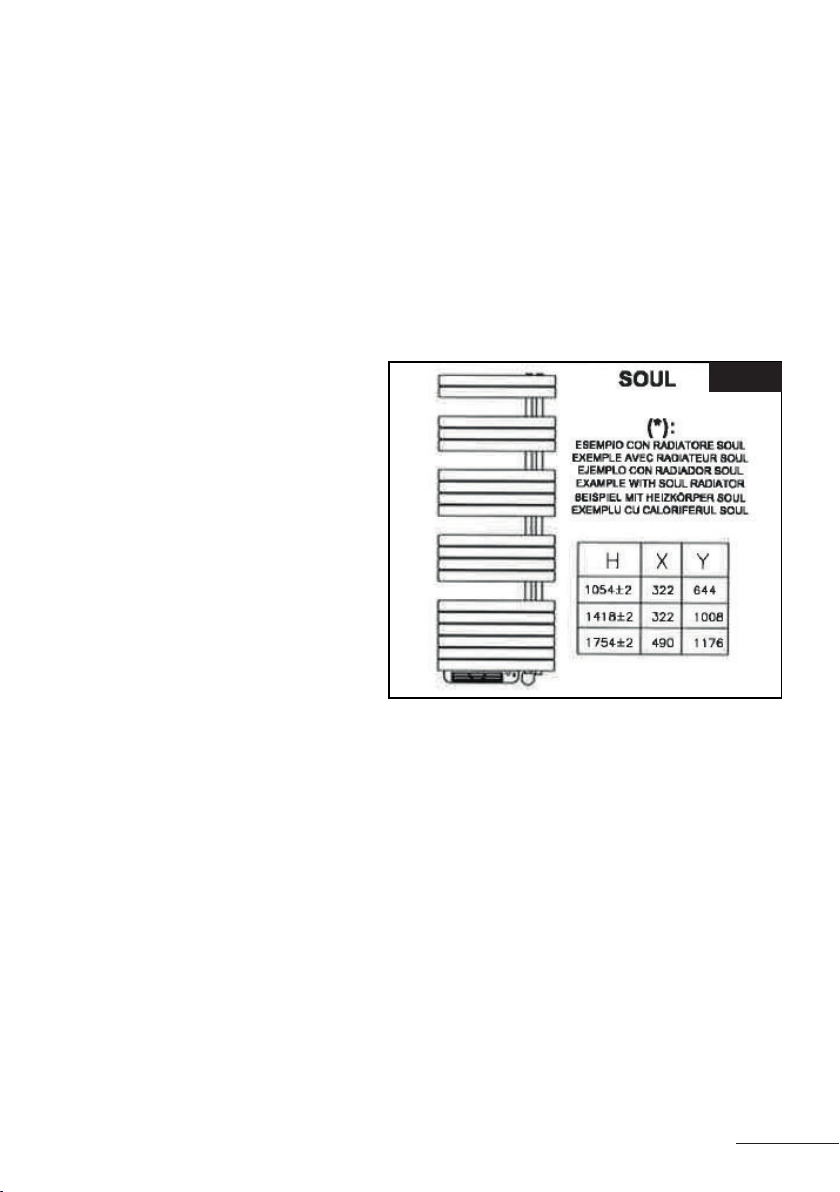

- Respecter les distances minimum d’installation au sol, aux parois,
aux meubles, etc... (Fig. A).

- MISE EN GARDE : Pour

Fig. A

éviter tout danger pour les
très jeunes enfants, il est
recommandé d’installer cet
appareil de façon telle que le
barreau chauffant le plus bas
soit au moins à 600mm au-

500W

750W

1000W

dessus du sol.

- Respecter le sens d’instal­lation de l’appareil (boîtier de
commande en bas).

- Cet appareil de chauffage
est rempli d’une quantité précise d’huile spéciale. Les réparations
nécessitant l’ouverture du réservoir d’huile ne doivent être effec­tuées que par le fabricant ou son service après-vente qu’il convient
de contacter en cas de fuite d’huile. Lorsque l’appareil de chauffage
est mis au rebut, respecter les réglementations concernant l’élimina­tion de l’huile.

- L’alimentation électrique doit être protégée par un dispositif diffé­rentiel résiduel de courant assigné au plus égal à 30 mA, notamment
dans le cas d’une installation dans un local contenant une baignoire
ou une douche.

- Si le câble d’alimentation est endommagé, il doit être remplacé par

le fabricant, son service après-vente ou une personne de qualica­tion similaire an d’éviter un danger.

- Éviter d’installer l’appareil dans un courant d’air susceptible de
perturber sa régulation.

3

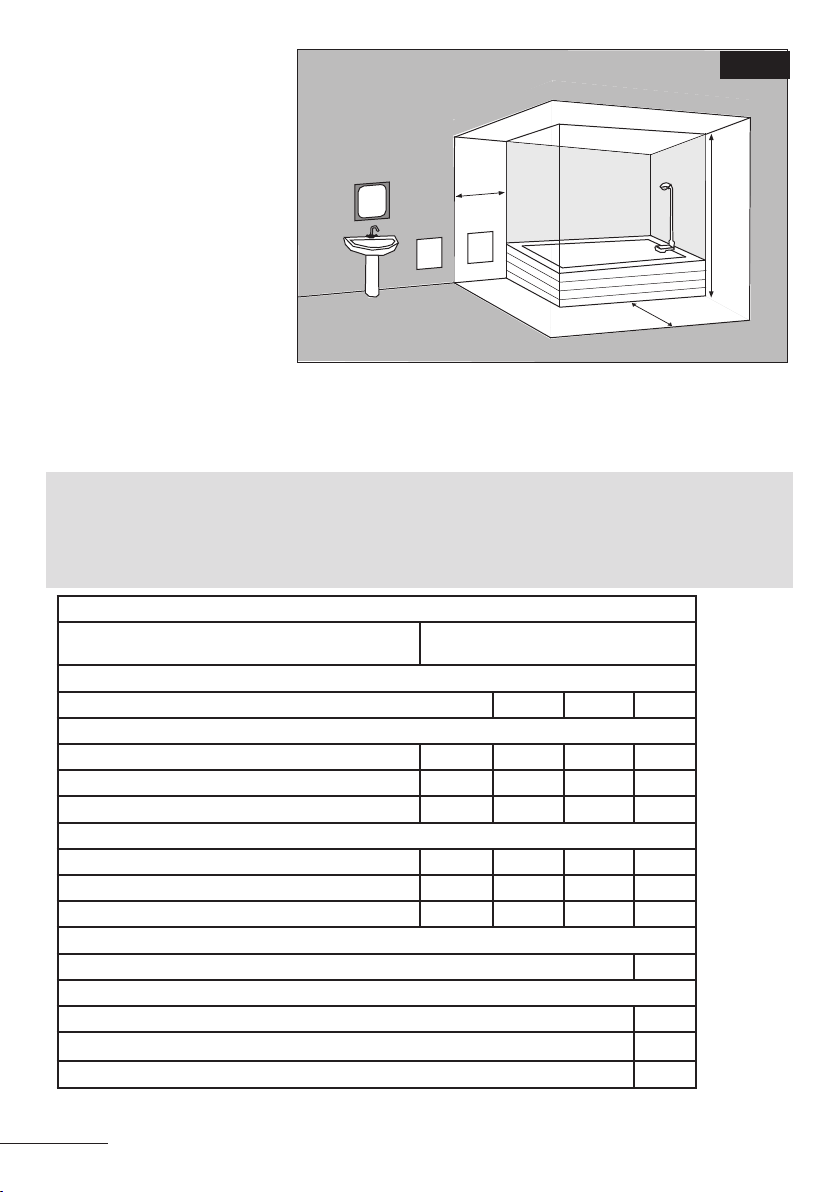

- MISE EN GARDE
: Cet appareil est

Hors Volume

Fig. B

Fig. B

destiné seulement
au séchage du linge
lavé à l’eau.- L’appa­reil peut être installé

Volume 2

0,60m

Volume 1

2,25m*

dans le volume 2
ou hors volume des

Volume 0

salles d’eau (Fig.B),
voir aussi la norme
(NFC 15-100) pour la

* hauteur à partir du fond de la baignoire

0,60m

France.

- Cet appareil de chauffage électrique direct est destiné à assurer le
chauffage d’ambiance des locaux de type habitat ou assimilables,
individuels ou collectifs, neufs ou existants.

(*) La présente notice a été établie au moment de la fabrication de l’appareil et
conformément aux normes en vigueur à cette date.

La société se réserve le droit de modier à tout moment la notice d’installation et
d’utilisation an de prendre en compte les normes et l’évolution de celles-ci.

Identication de l'appareil

Type d'appareil : Appareil de chauffage électrique décen-

tralisé à action directe à poste xe

Caractéristiques 1500W 1750W Unité

Puissance thermique

Puissance thermique nominale Pnom 1,50 1,75 kW

Puissance thermique minimale (indicative) Pmin N.A. N.A. kW

Puissance thermique maximale continue Pmax,c 1,50 1,75 kW

Consommation d'électricité auxiliaire

À la puissance thermique nominale elmax 0,000 0,000 kW

À la puissance thermique minimale elmin 0,000 0,000 kW

En mode veille elSB 0,001 0,001 kW

Caractéristiques Unité

Type de contrôle de la température de la pièce (sélectionner un seul type)

contrôle électronique de la température de la pièce Oui

contrôle électronique de la température de la pièce et programmateur hebdomadaire Oui

contrôle de la température de la pièce, avec détecteur de fenêtre ouverte Oui

4

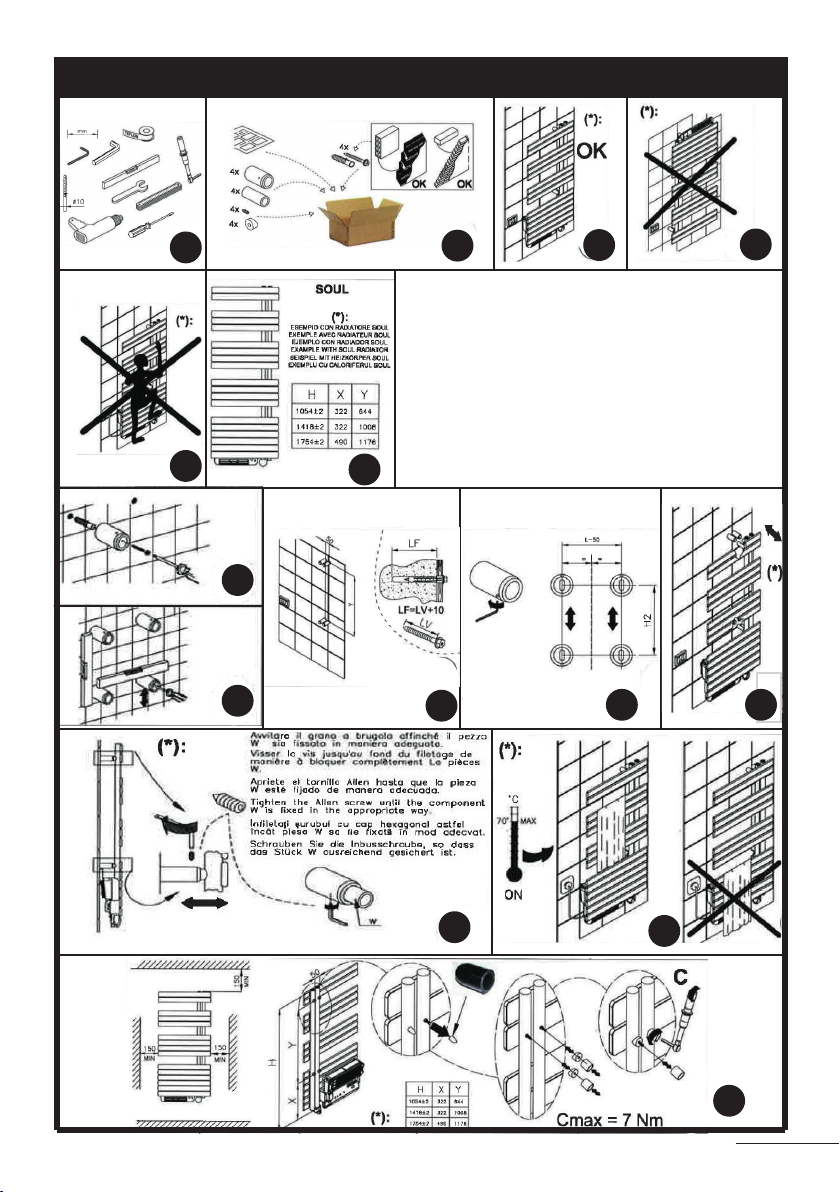

INSTALLATION ET FIXATION

1

2

3

4

existe en version montant droit

et montant gauche.

exists in right-hand and le-hand

version.

5

7

8

6

9

10

11

12

13

14

5

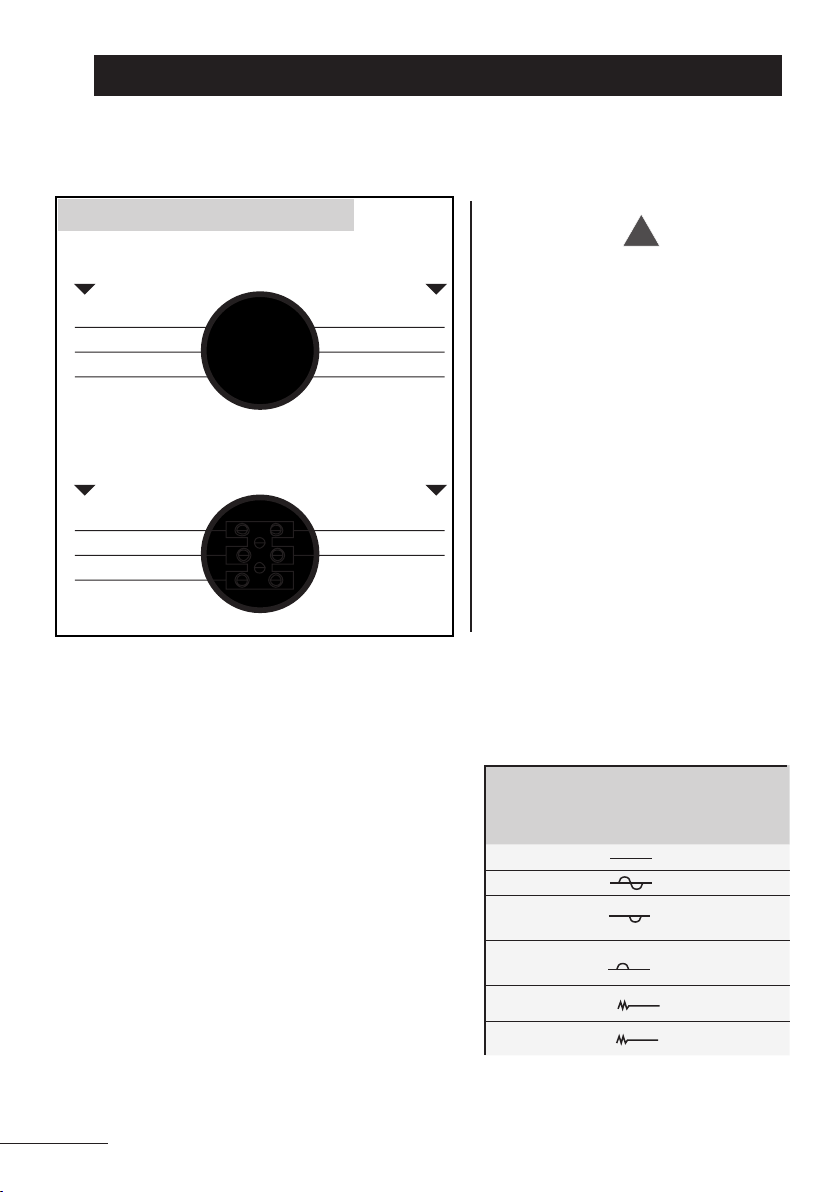

RACCORDEMENT ELECTRIQUE

1

Schéma de raccordement

AVEC UTILISATION DU FIL PILOTE

Cordon de l’appareil

N (bleu ou gris)
L (marron)

Fil pilote (noir)

raccordement

Boîte

de

Réseau 230 V

Neutre

Phase

Fil pilote (centrale)

SANS UTILISATION DU FIL PILOTE

Cordon de l’appareil

N (bleu ou gris)
L (marron)

Fil pilote (noir)

raccordement

Boîte

de

Réseau 230 V

Neutre

Phase

Respecter le sens de branchement :
MARRON = PHASE,
BLEU ou GRIS = NEUTRE,
NOIR = FIL PILOTE

Le l noir ne doit en aucun cas être raccor­dé à une borne de terre ou au l VERT /

JAUNE.

NOTA : Les ordres de programmation sont dis­tribués par les signaux ci-contre, mesurés par
rapport au Neutre.

!

Veuillez lire attentivement les
règles de sécurité
avant le raccordement de l’ap­pareil.

- L’installation doit être conforme
aux normes en vigueur dans le
pays d’installation (NFC 15-100
pour la France).

- Vérier le branchement correct
de tous les ls dans les bornes

de la boîte murale de raccorde­ment.

Mode

Confort 0 Volt

Eco 230 Volts

Hors-gel

Arrêt

Chauffage

Conf. -1°C 230 Volts/3s

Conf. -2°C 230 Volts/7s

Signal à

transmettre

3s

7s

Mesure par

rapport au

neutre

115 Volts

négatif

115 Volts

positif

297s

293s

6

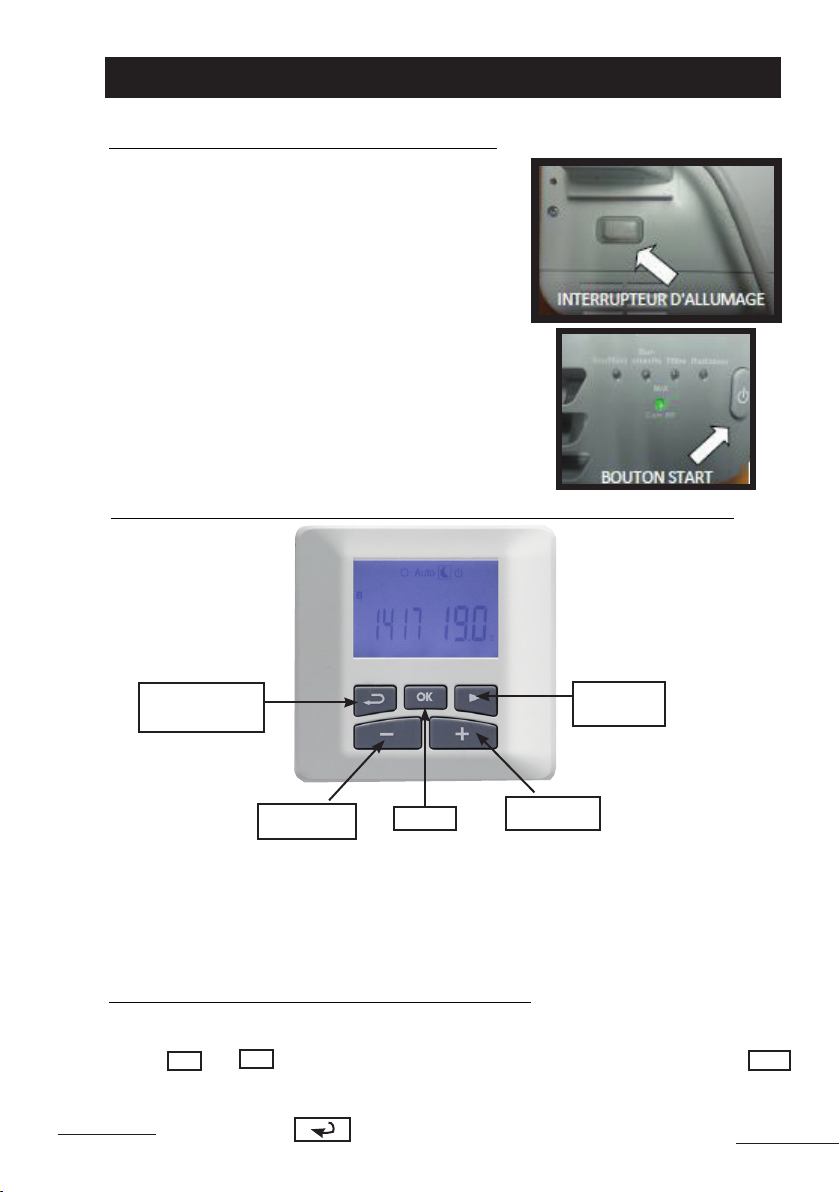

COMMENT UTILISER VOTRE APPAREIL

2

2.1 - Alimentation de l’appareil (récepteur) :

A la première utilisation, appuyer sur l’interrup­teur d’allumage se trouvant à l’arrière du ventila­teur, situé en bas de l’appareil.

La LED marche/arrêt se trouvant à l’avant du
ventilateur s’allume en vert.

2.2 - Alimentation du boîtier de commande en RF ( transmetteur) :

RETOUR

-

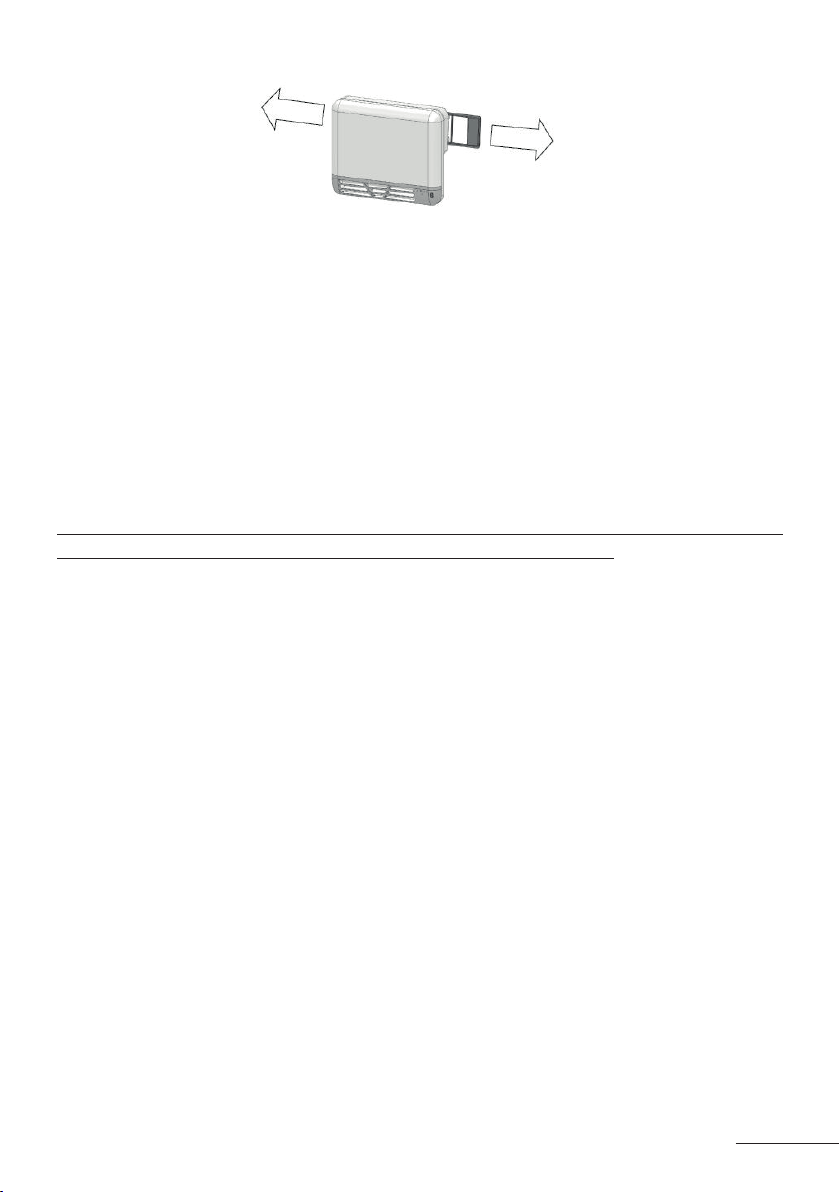

- Retirer le boîtier de son support en exerçant une pression du bas vers le haut.

- Insérer les 2 piles fournies type AAA alcalines ou ôter la languette de protection
si les piles sont déjà intégrées.

- Fixer le boîtier sur son support.

OK

NAV

+

2.3 - Réglage de l’heure, du jour, et de la date :

- Régler l’heure, le jour (de 1 à 7) ainsi que la date (jour, mois, année) en utilisant
les touches et de la valeur qui clignote puis appuyer sur le bouton
pour valider et passer au paramètre suivant.

Remarque : Appuyer sur pour revenir en arrière

-

+

OK

7

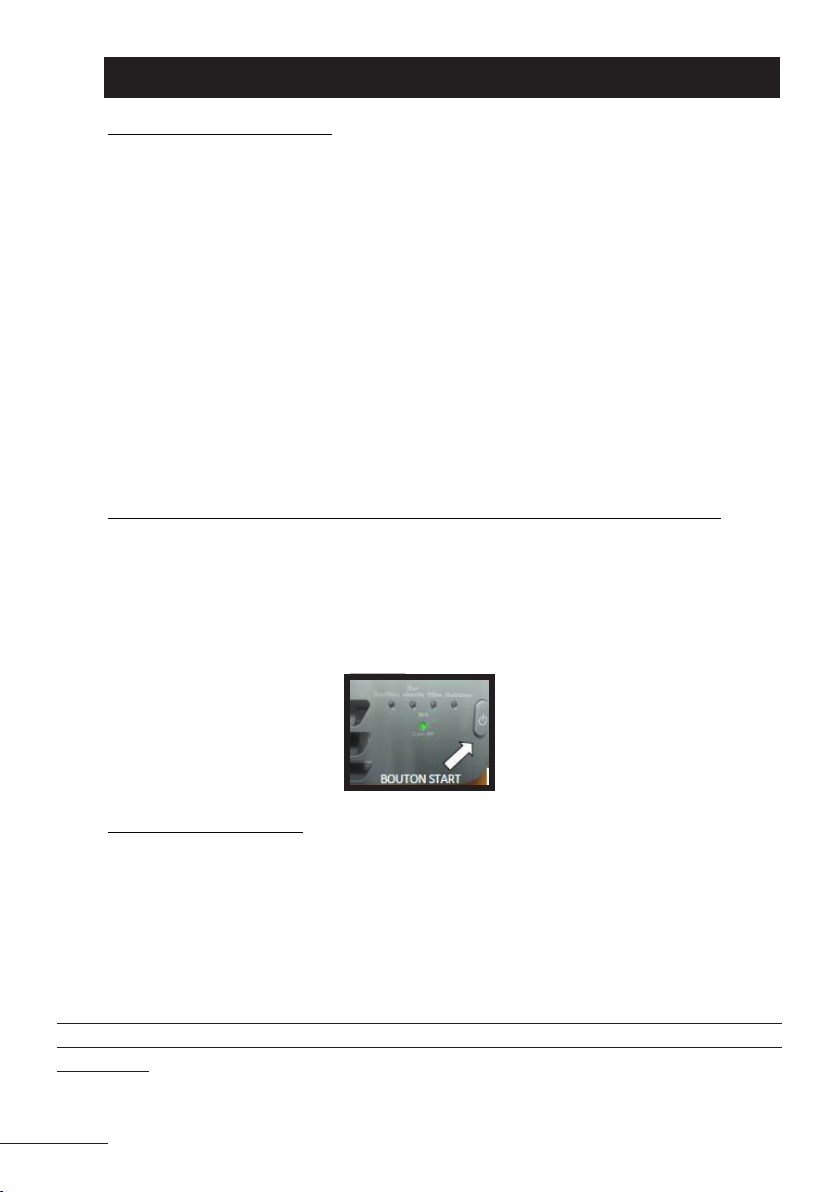

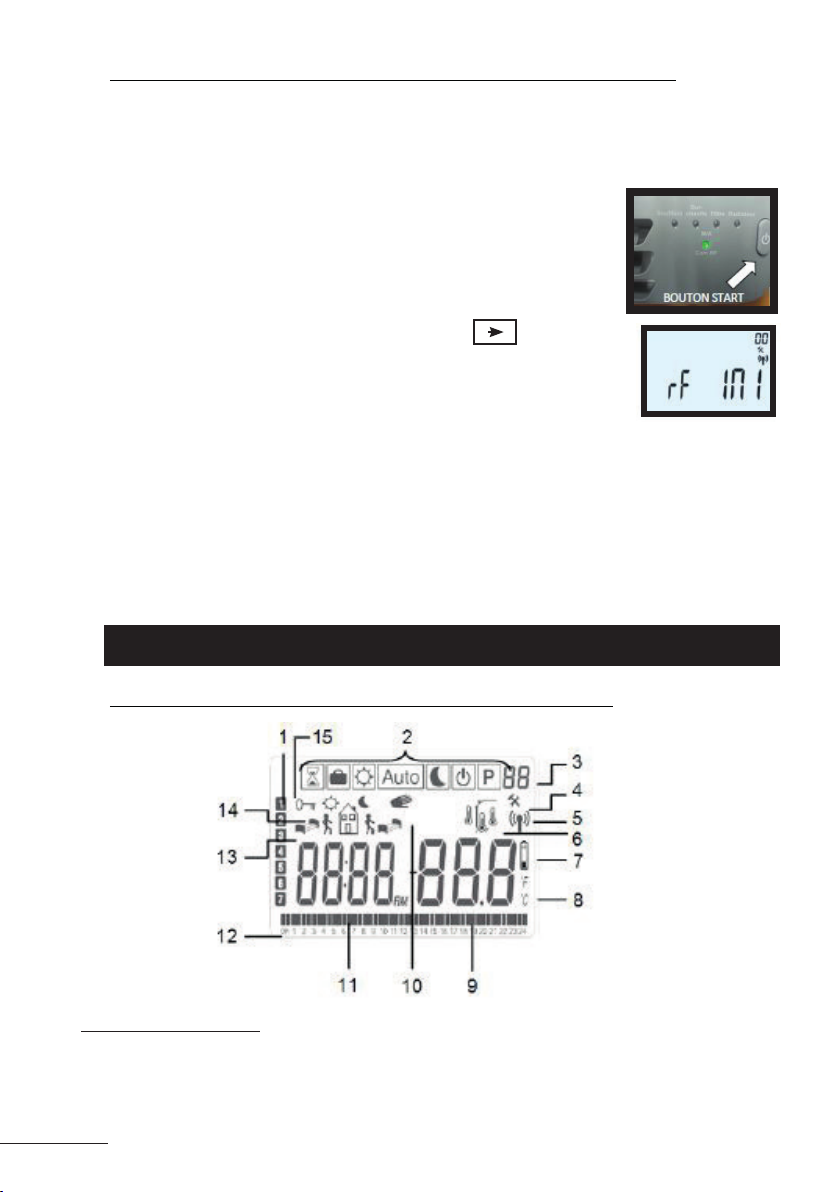

2.4 - Association de l’appareil avec le boîtier de commande :

- L’association entre l’appareil et le boîtier de commande est effectuée à l’usine.

- Si, à la première utilisation, l’écran afche sur le ventilateur l’erreur (COMMUNI­CATION INTERROMPUE) se reporter au tableau résolution des problèmes (§ 5).

1) Appuyer pendant 5 secondes sur le bouton Start du
ventilateur.
Les 4 LED vertes clignotent simultanément.

2) Appuyer pendant 5 secondes sur la touche
du boîtier de commande.

L’écran afche (rF INI).

3) Le boîtier de commande envoie le signal de conguration radio à l’appareil.

4) Une fois la conguration effectuée entre l’appareil et le boîtier de commande,
les 4 LED vertes du ventilateur s’éteignent et l’afcheur du boîtier de commande
revient à l’afchage principal.

UTILISATION DU BOITIER DE COMMANDE

3

3.1 - Légende des symboles du boîtier de commande :

1. Jours de la semaine

1 lundi - 2 mardi - 3 mercredi - 4 jeudi - 5 vendredi - 6 samedi - 7 dimanche

8

2. Fonctions

Fonctionnement temporisé.

Fonctionnement congés.

Fonctionnement confort.

Fonctionnement automatique.

Fonctionnement réduit.
Fonctionnement stand-by.

Programmation.

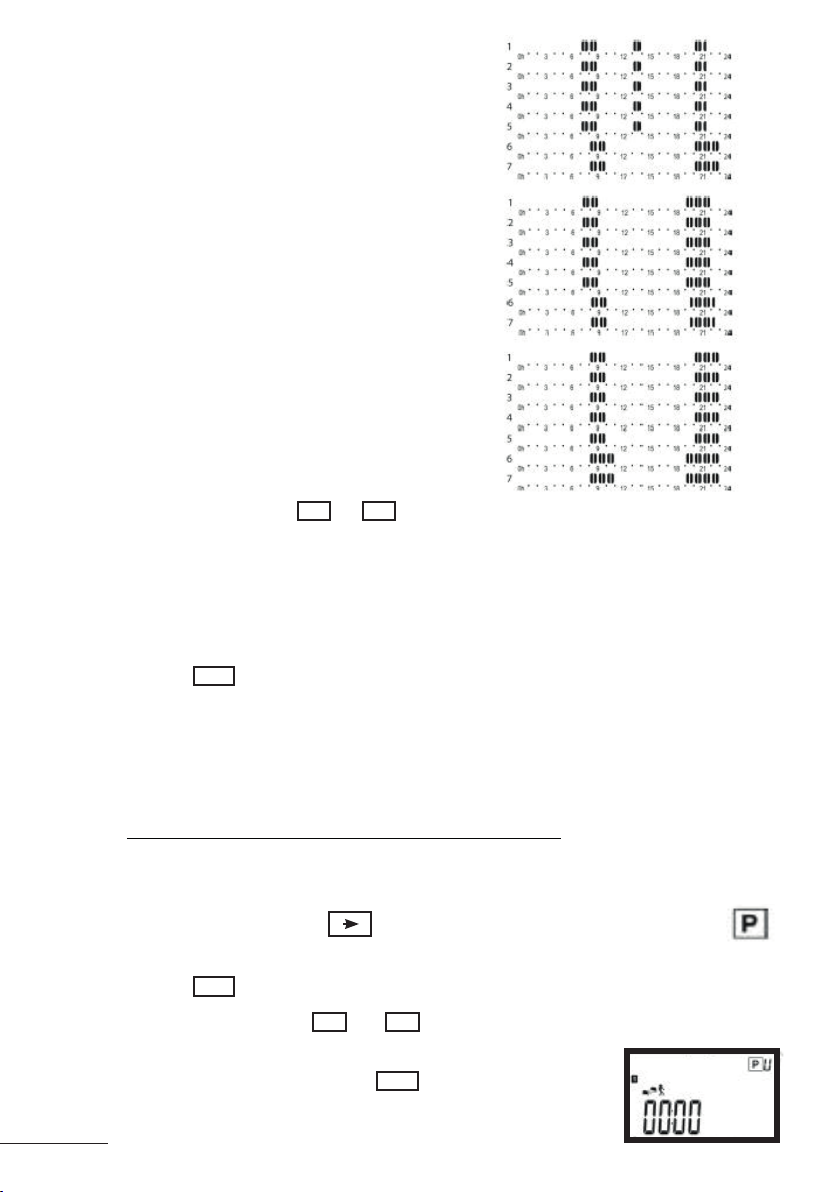

3. Programmes pré-établis ou libres
P1 : matin, début d’après-midi, soir

P2 : matin, soir et n de semaine

P3 : matin tard, soir

U1 : libre, à disposition de l’utilisateur

U2 : libre, à disposition de l’utilisateur

4. Paramètres de conguration

5. Logo transmission RF

6. Température programmée

7. Signal de piles déchargées/à remplacer

8. Indicateur degrés °C ou °F

9. Afchage de la température

10. Détection de fenêtre ouverte activée

11. Barre d’état

12. Programme de la journée en cours (la barre du temps actuel clignote)

13. En mode stand-by, afche l’heure courante; en mode fonctionnement, afche
le temps de fonctionnement du ventilateur

14. Pictogrammes modes pour la programmation libre

15. Indicateur de blocage du clavier

9

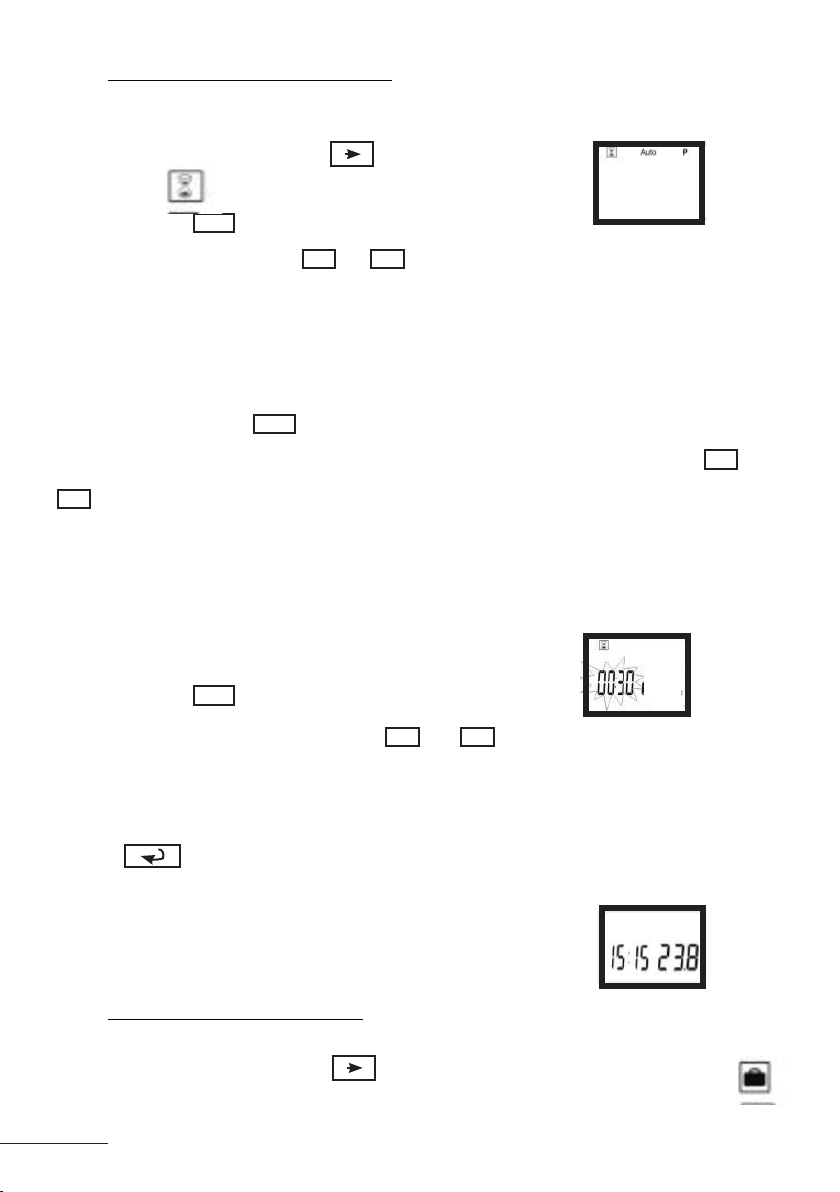

3.2 - Fonctionnement temporisé :

- Pour congurer le fonctionnement temporisé, effectuer les opérations suivantes

sur le boîteir de commande :

1) Appuyer succesivement sur jusqu’à l’apparition
du symbole .

OK

2) Appuyer sur

3) Appuyer sur les touches
comme :

- Radiateur (rAd)

- Ventilateur (bLo)

- Les deux (rAd bLo)

4) Valider le choix par

5) Congurer le temps de fonctionnement de l’appareil avec les touches

+

. Le temps de fonctionnement peut être réglé entre 15 minutes et 2 heures
avec un pas de 15 minutes.

Sur le ventilateur, les Leds correspondant à votre choix s’allumeront :

- Radiateur

- Ventilateur

pour valider.

-

ou + pour choisir de faire fonctionner l’appareil

OK

.

-

ou

- Radiateur + Ventilateur

OK

6) Appuyer sur
A tout moment, à l’aide des touches ou il est possible :

pour conrmer.

- +

- d’augmenter ou diminuer le temps programmé.

- d’arrêter le ventilateur, mettre à zéro le temps de fonctionnement (en amenant
la valeur à oFF) sortir de la fonction manuelle en appuyant plusieurs fois sur la
touche

.

Une fois sorti de la fonction temporisée, l’afcheur retourne au mode de

fonctionnement précédent :

- L’heure,

- La température réelle ou état oFF.

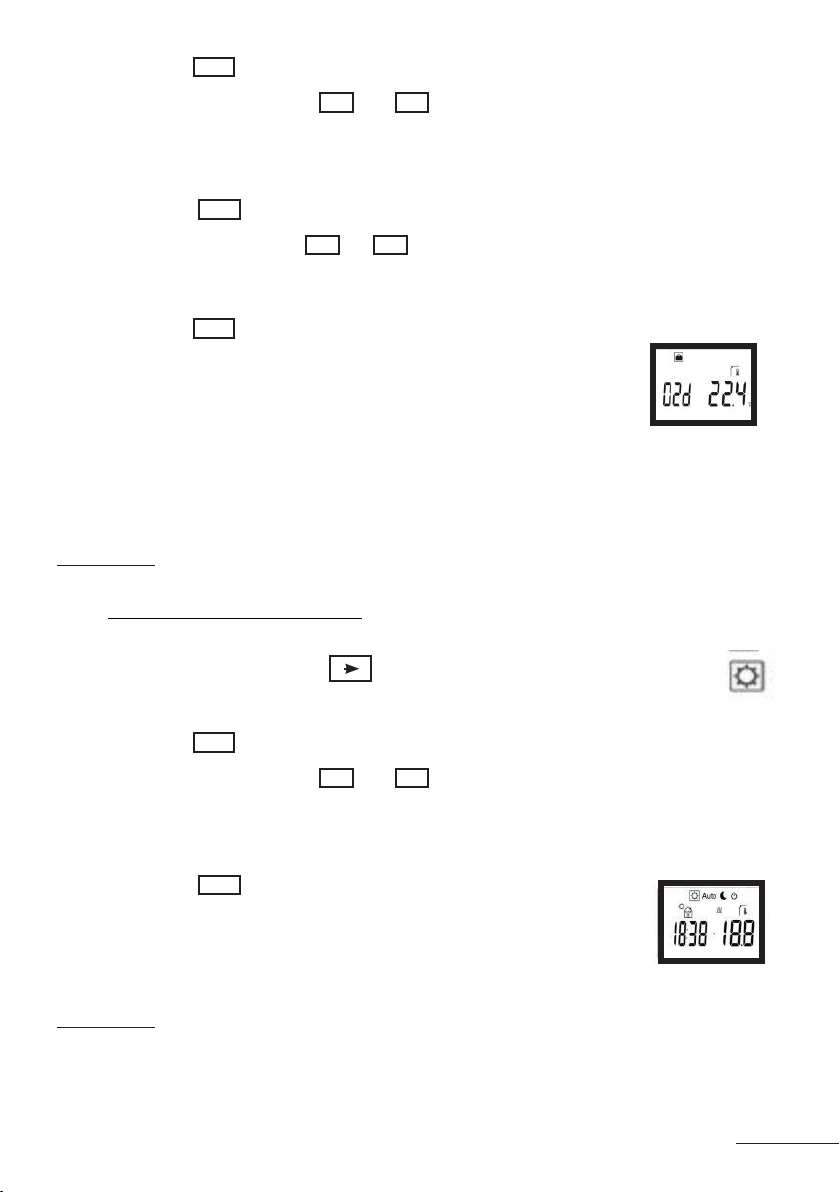

3.3 - Fonctionnement congés :

- Pour congurer le fonctionnement congés, effectuer les opérations suivantes :

1) Appuyer succesivement sur
du fonctionnement congés.

10

jusqu’à ce que soit entouré le symbole

2) Appuyer sur

3) Appuyer sur les touches

OK

pour valider.

-

ou + pour régler la température désirée, à

maintenir dans le local (le point de consigne commence à clignoter); en mode
congés, cette température peut être congurée entre 0,5°C et 10°C avec un pas

de 0,5°C.

OK

4) Appuyer sur

5) Appuyer sur les touches

pour conrmer.

-

ou + pour établir la durée (nombre de jours) du
mode congés. La valeur commence à clignoter immédiatement et peut être réglée
entre 1 et 44 jours (01d, 02d,..., 44d).

OK

6) Appuyer sur

pour conrmer

A ce point s’afchent :

- Le mode de congés,

- Le compte à rebours,

- La température programmée.

Au terme du compte à rebours, l’afchage du boîtier de commande retourne en

mode stand-by.

Remarque : Dans le fonctionnement congés, seul le radiateur électrique
fonctionne. Sur le ventilateur, le voyant Led «radiateur» s’allume.

3.4 - Fonctionnement confort :

- Pour congurer le fonctionnement confort, effectuer les opérations suivantes :

1) Appuyer succesivement sur

jusqu’à ce que soit entouré le symbole

du fonctionnement confort.

OK

2) Appuyer sur

3) Appuyer sur les touches

pour valider.

-

ou + pour régler la température désirée, à

maintenir dans le local (le point de consigne commence à clignoter); en mode
confort la température peut être congurée entre 5°C et 30°C avec un pas de

0,5°C.

OK

4) Appuyer sur

pour conrmer.

A ce point s’afchent :

- Le mode de confort,

- La température programmée,

Remarque : Dans le fonctionnement congés, seul le radiateur électrique
fonctionne. Sur le ventilateur, le voyant Led «radiateur» s’allume.

11

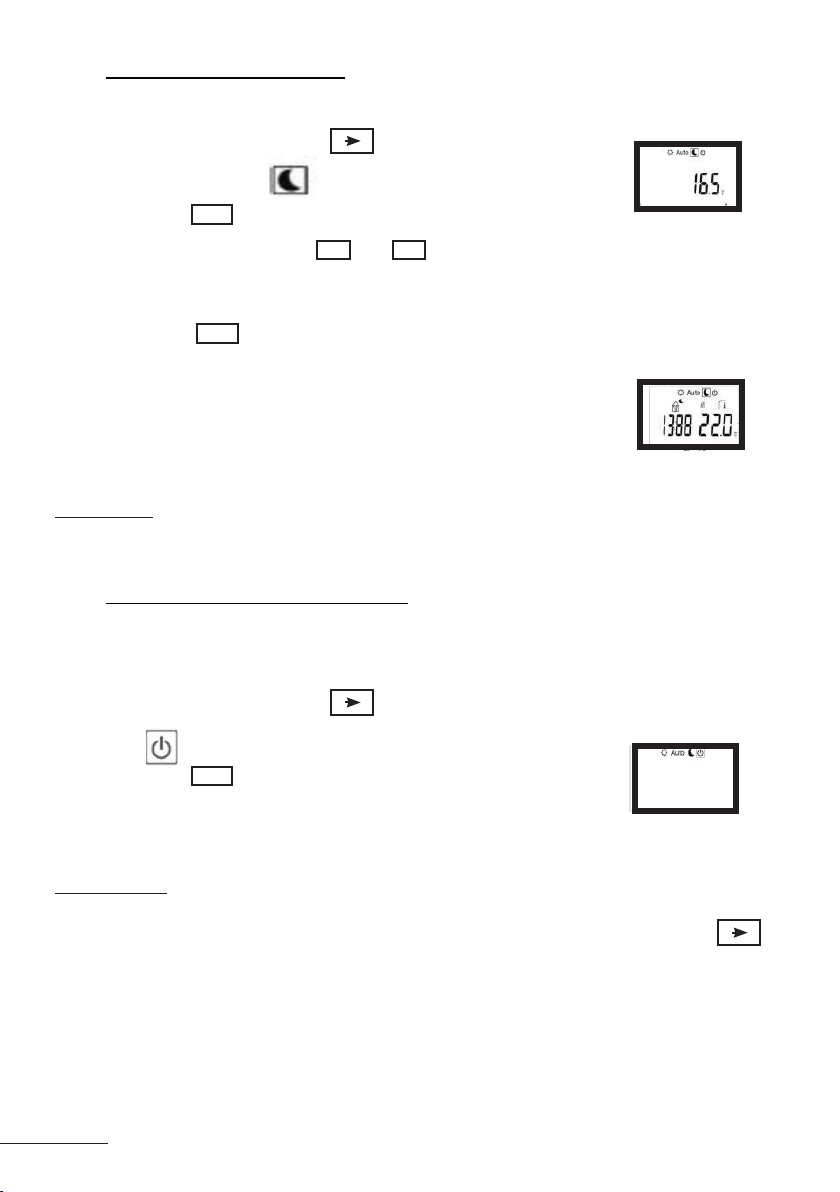

3.5 - Fonctionnement réduit :

- Pour congurer le fonctionnement réduit, effectuer les opérations suivantes :

1) Appuyer succesivement sur
soit entouré le symbole

OK

2) Appuyer sur

pour valider.

3) Appuyer sur les touches

jusqu’à ce que

du fonctionnement réduit.

-

ou + pour régler la température désirée, à

maintenir dans le local (le point de consigne commence à clignoter); en mode
réduit la température peut être congurée entre 5°C et 19°C avec un pas de 0,5°C.

OK

4) Appuyer sur

pour conrmer.

A ce point s’afchent :

- Le mode,

- La température programmée,

Remarque : Dans le fonctionnement réduit, seul le radiateur électrique fonc­tionne. Sur le ventilateur le voyant Led «radiateur» s’allume.

3.6 - Fonctionnement en stand-by :

- Pour congurer le fonctionnement en stand-by, effectuer les opérations

suivantes :

1) Appuyer succesivement sur

jusqu’à ce que soit entouré le

symbole du fonctionnement en stand-by.

OK

2) Appuyer sur

pour valider.

- Dans ce mode, le radiateur et le ventilateur sont arrêtés.

ATTENTION : Le mode de fonctionnement stand-by ne protége pas contre le
gel.

Pour redémarrer et changer le mode de fonctionnement, appuyer sur

12

.

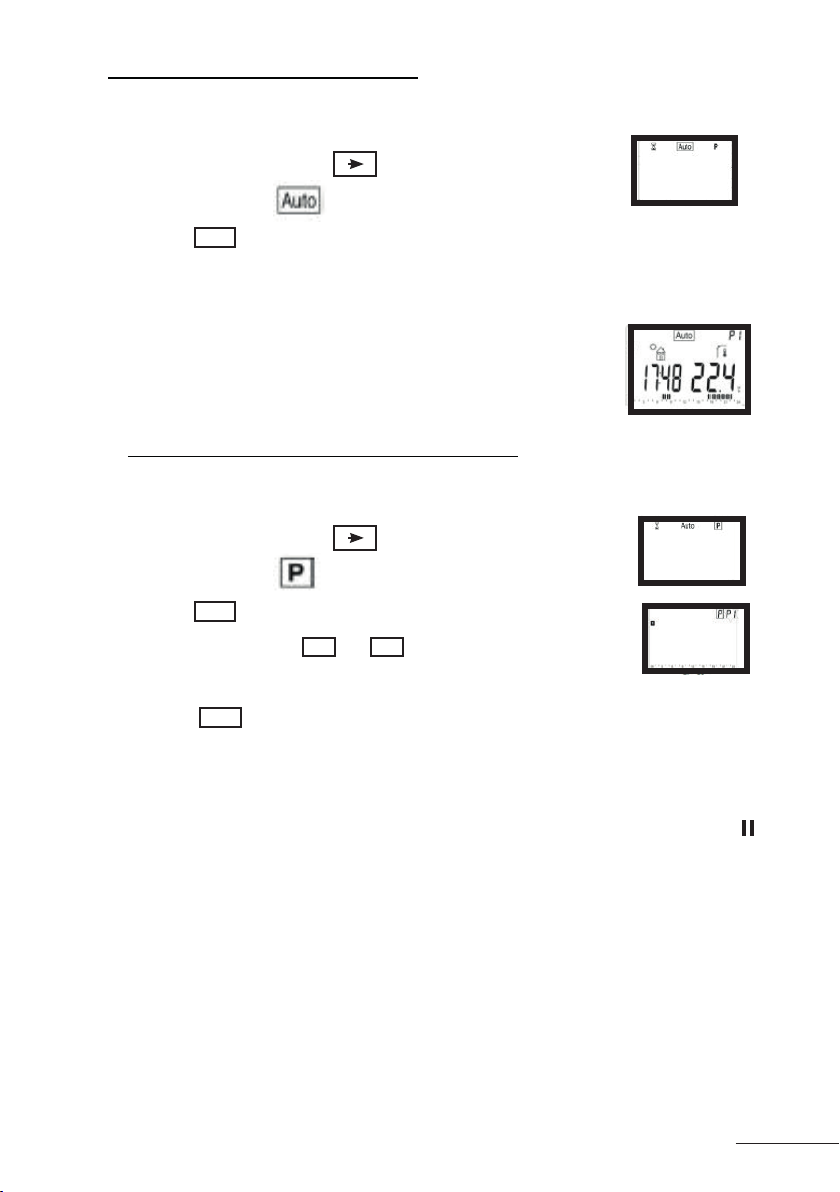

3.7 - Fonctionnement automatique :

- Pour congurer le fonctionnement automatique, effectuer les opérations

suivantes :

1) Appuyer succesivement sur
soit entouré le symbole

OK

2) Appuyer sur

pour valider.

jusqu’à ce que

du fonctionnement automatique.

- Dans ce mode, le thermostat suit le programme choisi (précongurés P1, P2 ou
P3 ou bien personnalisés U1 ou U2), selon le temps et la fonction Marche/Arrêt
(comme g ci-dessous).

3.7.1 - Choix d’un programme pré-conguré :

- En mode fonctionnement automatique, pour choisir un programme pré-

conguré (P1, P2 ou P3), effectuer les opérations suivantes :

1) Appuyer succesivement sur
soit entouré le symbole

OK

2) Appuyer sur

pour valider, (le programme P1 clignote).

3) Appuyer sur les touches

s’afche le programme pré-conguré désiré P1, P2 ou P3.

OK

4) Appuyer sur

pour conrmer.

jusqu’à ce que

de programme.

-

ou + jusqu’à ce que

- Conguration des programmes existants :

L’échelle du temps représentée sur le bas de l’écran du boîtier de commande
est de 24 heures avec l’indication des phases de fonctionnement confort ( ),
réglage avec un pas de 30 minutes, les numéros 1 à 7 représentent les jours de
la semaine.

13

P1 : matin, début d’après-midi, soir.

P2 : matin, soir.

P3 : matin tard, soir.

5) Appuyer sur les touches

-

ou + pour choisir de faire fonctionner le dispositif

dans des tranches horaires comme :

- radiateur (rAd)

- ventilateur (bLo)

- les deux (rAd bLo)

OK

6) Appuyer sur

pour valider.

A ce point s’afchent :

- Le mode auto avec le programme pré-conguré choisi.

- La température programmée

3.7.2 - Conguration d’un programme utilisateur :

- En mode fonctionnement automatique, pour choisir le programme de

fonctionnement personnalisé (U1 ou U2), effectuer les opérations suivantes :

1) Appuyer succesivement sur
de programme.

OK

2) Appuyer sur

pour valider, (le programme P1 clignote).

3) Appuyer sur les touches

personnalisé que vous souhaitez congurer U1ou U2.

4) Appuyer pendant 1 seconde sur

jusqu’à ce que soit entouré le symbole

-

ou + jusqu’à ce que s’afche le programme

OK

pour valider

votre choix, l écran afche.

14

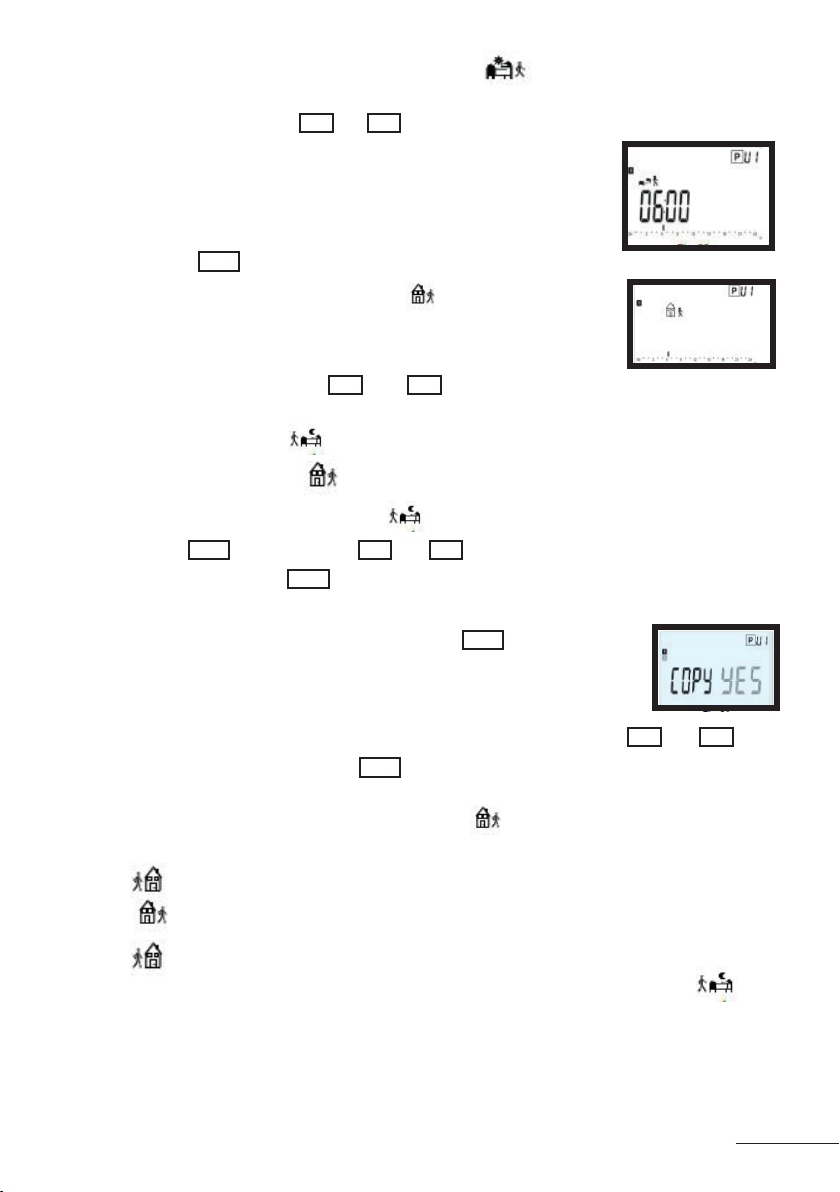

- Lorsque s’afche le symbole «je me lève» cela veut dire qu’on doit
congurer l’heure de début de journée.

6) Appuyer sur les touches - ou + pour régler l’heure du commencement de
votre programme (exemple 6 heures).

7) Appuyer sur

OK

pour conrmer et passer à l’étape suivante, par défaut sur

l’écran afche «je sors de chez moi» .

8) Appuyer sur les touches - ou + pour choisir la phase suivante du
programme (icône clignotante) entre les deux options disponibles :

- «je vais me coucher»

- «je sors de la maison»

(voir § a.) , ou

(voir § b.).

a. Le choix «je vais me coucher» correspond à la n de la journée.

OK

Le valider par
programme et valider par

, appuyer sur - ou + pour régler l’heure de n de votre

OK

.

Vous pouvez recopier ce programme pour les jours restants de la semaine : quand

OK

le message «Copy Yes» apparaît, valider par

pour chaque

jour restant.

Si vous ne souhaitez pas le recopier, appuyer sur les touches - ou + pour

choisir «Copy No» et valider par

OK

. Il vous faudra alors créer un programme

pour le jour suivant.

b. Choisir le symbole «je sors de la maison» pour ajouter d’autres pas dans

le cours de la journée, en alternant les options :

- «je retourne à la maison»

- «je sors de la maison»

- «je retourne à la maison», etc....

Pour terminer la journée sélectionner l’icône «je vais me coucher» et

effectuer les opérations indiquées au point a.

15

9) Appuyer sur les touches - ou + pour choisir de faire fonctionner l’appareil
comme :

- Radiateur (rAd)

- Ventilateur (bLo)

- Les deux (rAd bLo)

OK

10) Appuyer sur

pour enregistrer.

Remarque : En cas d’erreur ou de changement de programmation, vous
devez reprendre la programmation depuis le début.

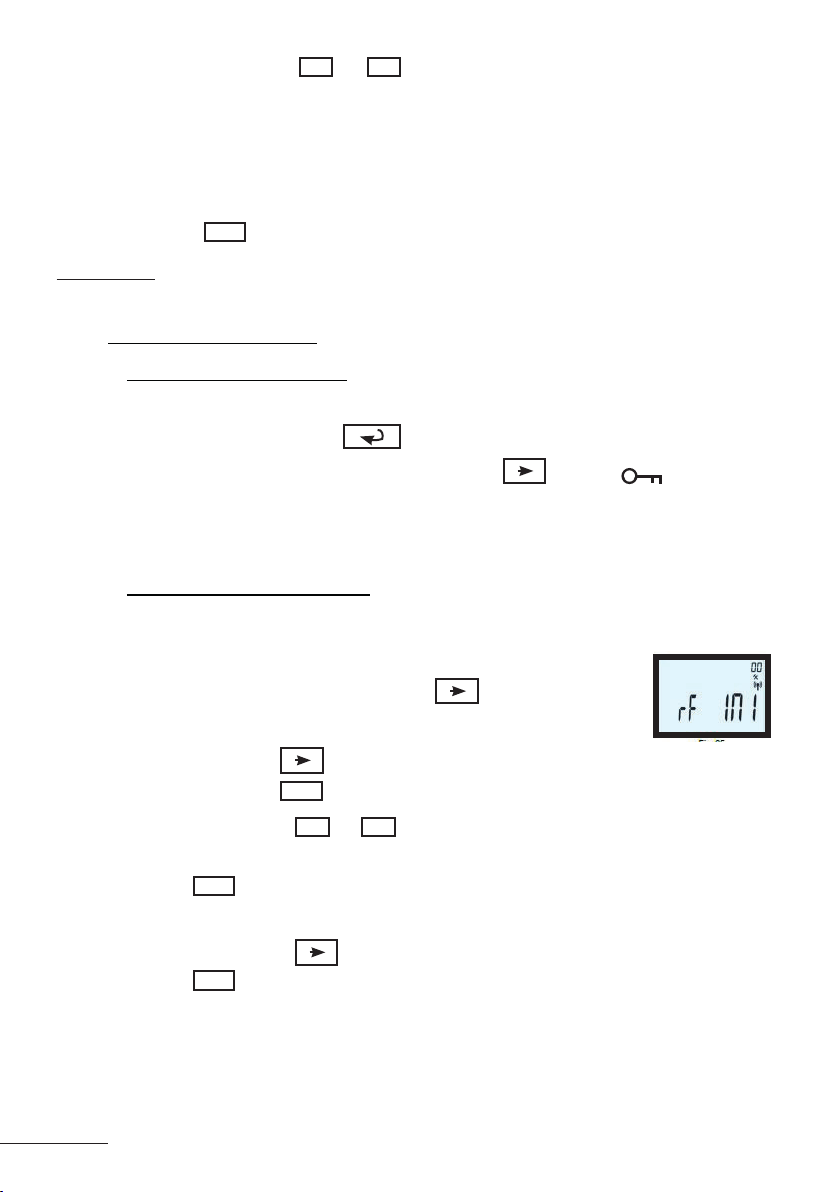

3.8 - Fonctions spéciales :

3.8.1 - Blocage des touches :

- Pour activer le blocage des touches, effectuer les opérations suivantes :

1) Maintenir enfoncée la touche

2) Appuyer en même temps une fois sur la touche , le logo s’afche sur
l’écran.

- Pour débloquer les touches, répéter la même opération.

3.8.2 - Paramètres utilisateurs :

- Le boîtier de commande dispose d’un menu où il est possible de modier

quelques paramètres. Pour entrer dans ce menu, effectuer les opérations
suivantes :

1) Appuyer pendant 5 secondes la touche

.

l’écran afche (rF INI)

2) Appuyer sur la touche pour choisir le paramètre suivant.

OK

3) Appuyer sur la touche

4) Appuyer sur les touches

pour modier le paramètre.

-

ou + pour congurer le paramètre avec la valeur

souhaitée.

OK

5) Appuyer sur

pour valider le réglage.

6) Une fois terminées les différentes congurations, sélectionner «END» ou «FIN»

en appuyant sur la touche

OK

7) Appuyer sur

pour sortir du menu.

.

Nota : Pour proter des ordres transmis par le l pilote, régler le paramètre

N°01 sur Yes (voir tableau ci-après), et le boîtier de commande sur le mode
Fonctionnement Confort (§3.4)

16

Liste des paramètres congurables à l’intérieur du menu

Valeur par défaut & autres possibilités

N°

00 rF INI : Conguration radio

Envoie le signal radio de connexion pour associer le thermostat RF à son récepteur RF.

Congurez en même temps le récepteur en mode conguration radio (dans le cas d’un récepteur simple, laissez

enfoncée la touche jusqu’à ce que le voyant vert s’allume, voir dans tous les cas la notice d’instruction du récepteur.

FP : Raccordement l pilote utilisé dans le récepteur Yes /no

01

OPEN : Détection d’ouverture de fenêtre Yes /no

02

La détection d’ouverture de fenêtre détecte une ouverture de fenêtre quand sur l’écran de température (interne ou
thermostat d’ambiance) celle-ci chute de 1.2°C ou plus, en moins de 10 minutes. Dans ce cas le thermostat arrête le
chauffage et les consignes réglées et se met en position hors-gel, cela sera symbolisé sur l’écran par le clignotement
de la température et du symbole de la main.
Retour au fonctionnement normal :
Le thermostat retourne automatiquement en fonctionnement normal quand la température remonte de 0.3°C en
moins de 10 minutes.
Cette fonction peut-être annulée en appuyant sur OK pendant la phase d’arrêt du chauffage. La température ne

clognotera plus ce qui signie la n du mode détection d’ouverture de fenêtre.

Cas particuliers

- La détection d’ouverture de fenêtre ne fonctionne pas quand le produit est en mode hors-gel.

- Si la température est inférieure à 10°C, le thermostat se réglera à 10°C pendant la phase d’arrêt.

ITCS : Système de contrôle intelligent de la température Yes /no

03

Le système de contrôle de température intelligent activera votre installation à l’avance (2 heures maximum) pour
assurer la température désirée à l’heure programmée suivant votre programme hebdomadaire.
Ce système de contrôle automatique fonctionne de la façon suivante : lorsque vous démarrez votre thermostat

pour la première fois, il mesure le temps pris par votre installation pouratteindre l température dénie. Le thermostat
recalcule cette durée à chaque changement de programme pour compenser le changement et l’inuence de la tem-

pérature externe. Vous pouvez maintenant programmer votre thermostat sans avoir besoin d’ajuster la température à
l’avance car votre thermostat le fait automatiquement pour vous.

04 dEGr : Type de degrés à l’afchage de la température

°C : Celsius
°F : Fahrenheit

: Sélection du format horaire

05

24h (24:00)
12h (12h00 AM/PM)

06 dst : Changement d’heure été <-> hiver

Yes : changement automatique en fonction de la date.
no : non pas de changement automatique

07 HG : Température hors-gel utilisée pour le mode congés (valeur par défaut 10°C).

Appuyer sur les touches - ou + pour modier la valeur de la température hors-gel (de 0,5°C à 10°C)

08 AirC : Réglage de la sonde interne

no : aucun réglage n’est appliqué sur la sonde.
Yes : un réglage est appliqué

Appuyer sur les boutons - ou + pour régler le décalage de la sonde de température.
Appuyer simultanément sur les boutons - et + pour supprimerle réglage d’usine.

ATTENTION : Ces fonctions ne sont disponibles que lorsque la télécommande est associée au récepteur
(radiateur)

09 Version logiciels VErS

10 CIr ALL : Permet de réintitialiser votre thermostat à la conguration usine

Appuyer sur la touche OK pendant 10 secondes pour réinitialiser les températures congurées et les paramètres
utilisateurs dans ce menu pour rétablir les congurations usine par défaut. Les programmes utilisateurs seront

également réinitialisés.
ATTENTION : Avant d’utiliser cette fonction, assurez-vous que vous êtes en possession de tous les éléments néces-

saire à la re-conguration de votre installation.

11 End : Sortie du menu de paramétrage

Appuyer sur la touche OK pour sortir du menu de paramétrage d’installation et revenir au fonctionnement normal.

17

OPERATIONS D’ENTRETIEN

4

4.1 - Epuisement des piles :

- Si, pendant le fonctionnement, le boîtier de commande tombe en panne ou
les batteries se déchargent, l’appareil continuera de fonctionner avec la dernière
fonction envoyée par le boîtier de commande. Au terme du fonctionnement établi,
si entretemps, les piles n’ont pas été remplacées ou que le contrôle à distance n’a
pas été rétabli, l’appareil fonctionnera pendant environ 30 minutes, en fonction
manuelle sans le boîtier de commande.

- Au cas où les piles seraient déchargées, même après 30 minutes, au moment
du rétablissement, il faudra reprogrammer :

- l’heure,

- le jour,

- la date.

- Les autres paramètres seront mémorisés.

4.2 - Désaccouplement de l’appareil et du boîtier de commande :

- Pour désaccoupler l’appareil et le boîtier de commande, il faut appuyer pendant
5 secondes sur le bouton START situé sur le ventilateur et laisser clignoter les
Leds jusqu’à l’extinction.

- Le boîtier de commande sera ainsi désaccouplé de l’appareil, que l’on pourra, à
ce stade, commander à partir du panneau

4.3 - Nettoyage du ltre :

- Le ventilateur est doté en aspiration d’un ltre anti-poussière amovible qui
retient les impuretés présentes dans l’air de la pièce. Lorsque le ltre est sale,

la poussière qui s’est accumulée peut provoquer le blocage du fonctionnement

du ventilateur. Il faut donc vérier périodiquement (on conseille au moins une fois
par mois) l’état de propreté du ltre, étant donné qu’il dépend des conditions

environnementales dans lesquelles l’appareil fonctionne.

ATTENTION : Avant de procéder à toute opération de dépose du ltre,

éteindre l’appareil en appuyant sur l’interrupteur situé derrière le ventilateur
(voir §2.1).

18

- Pour nettoyer le ltre, effectuer les opérations suivantes :

1) Eteindre le ventilateur en utilisant l’interrupteur d’allumage qui se trouve derrière
le ventilateur.

2) Tirer sur le ltre qui se trouve derrière le ventilateur à droite ou à gauche pour

l’extraire (image ci-dessus).

3) Nettoyer le ltre avec de l’eau et une brosse souple.

4) Laisser sécher.

5) Insérer le ltre dans le ventilateur.

REMARQUE : Toutes les 200 heures de fonctionnement, le ventilateur
signalera qu’il faut procéder au nettoyage du ltre (voir§ 5).

19

5

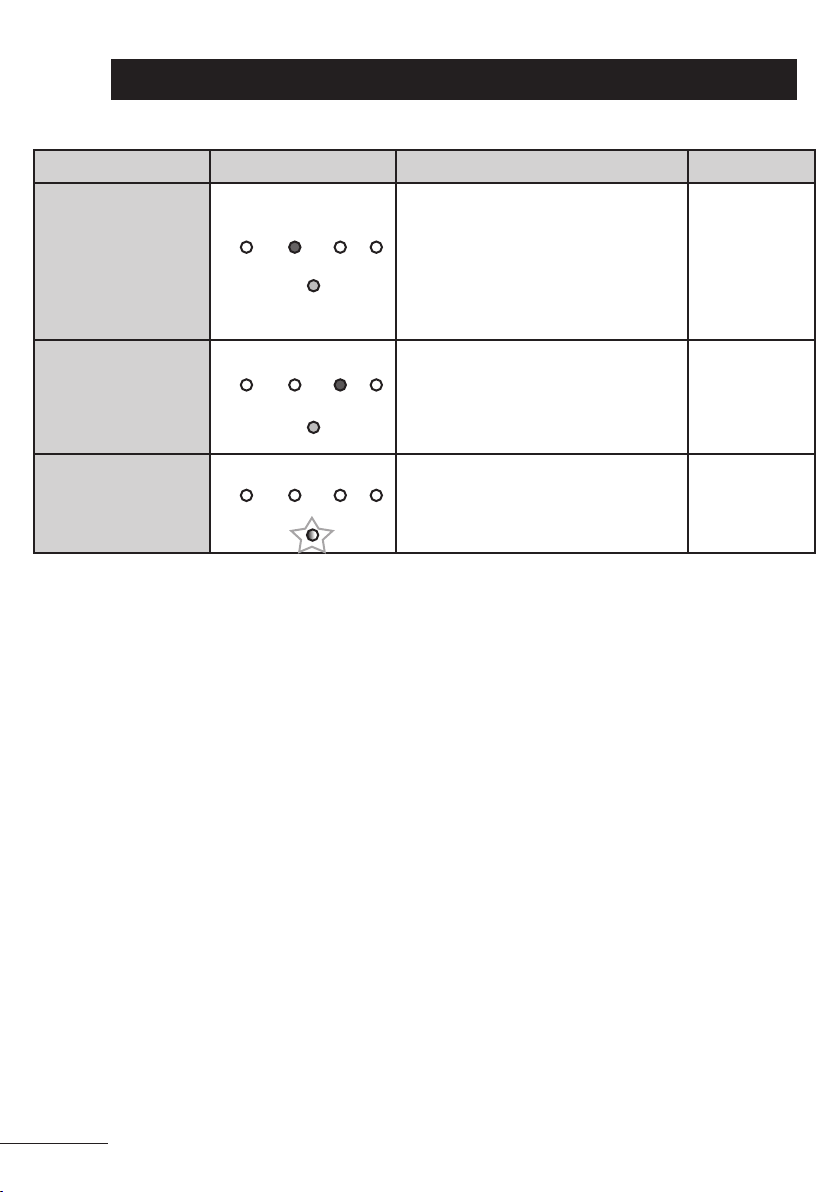

RESOLUTION DES PROBLEMES

ERREUR VENTILATEUR ACTION REFERENCE

SURCHAUFFE

NETTOYAGE

FILTRE

COMMUNICATION

INTERROMPUE

SOUFFLANT

SOUFFLANT

SOUFFLANT

SUR_

CHAUFFE

SUR_

CHAUFFE

SUR_

CHAUFFE

Cause : Filtre anti-poussière sale ou sortie d’air

FILTRE

M/A

FILTRE

M/A

FILTRE

M/A

ou moteur bloqués. Pour résoudre le problème,

RADIATEUR

procéder au nettoyage du ltre ou retirer
d’éventuelles seviettes qui couvrent le soufant

obstruant la sortie d’air. Pour des raisons de

sécurité, an de réactiver le fonctionnement, il est
nécessaire d’éteindre et de rallumer le soufant

à l’aide de l’interrupteur situé à l’arrière. Presser
ensuite sur OK de la commande à distance pour
mettre à jour les informations.*

Cause : Toutes les 200 heures de fonctionnement

RADIATEUR

le soufant signale automatiquement d’effectuer
le nettoyage du ltre. Nettoyer le ltre, presser sur
le blower le POUSSOIR STAR avec une pression

prolongée de 5 secondes. Presser ensuite OK sur
la commande à distance pour mettre à jour les
informations.*

Cause : Perte de communication entre le soufant

RADIATEUR

et commande à distance. Vérier que le soufant

est allumé, réduire la distance entre commande

à distance et soufant. Exécuter les instructions

pour combiner la commande à distance avec le

soufant.*

Voir paragraphe 4.3

Voir paragraphe 4.3

Voir paragraphe 2.4

* Si le problème persiste ou est différent de ceux indiqués contacter votre
centre d’assistance.

20

- Pour conserver les performances de l’appareil, il est nécessaire d’effectuer
régulièrement un dépoussiérage en passant l’aspirateur, notamment sur la sortie d’air
du ventilateur.

- Utilisez de préférence des produits nettoyants universels à base d’agents tensio-

actifs (savon, ...) et un chiffon type microbres. Pour un simple dépoussiérage, un
chiffon suft.

NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D’ACÉTONE
QUI RISQUERAIENT DE DÉTÉRIORER LE REVÊTEMENT DE L’APPAREIL.

Recommandations et conseils

Lors de la première chauffe, il peut s’échapper une odeur, ce phénomène disparaît après quelques minutes de
fonctionnement.

Si votre installation est équipée d’un délesteur : Le délestage étant prioritaire, il est possible que
l’appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à
repasser...). Ceci est normal. Dès rétablissement d’une consommation normale, l’appareil se remettra
en chauffe.

Prévu pour être raccordé à un réseau d’alimentation électrique 230V~ 50Hz.

TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ÊTRE EF­FECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ ET AGRÉÉ.

6

CARACTERISTIQUES

PUISSANCE

(W)

1500 6,5 1114 550
1750 7,6 1478 550

INTENSITE

(A)

HAUTEUR

(mm)

LARGEUR

(mm)

EPAIS.

Appareil +

xation murale

(mm)

110

21

7

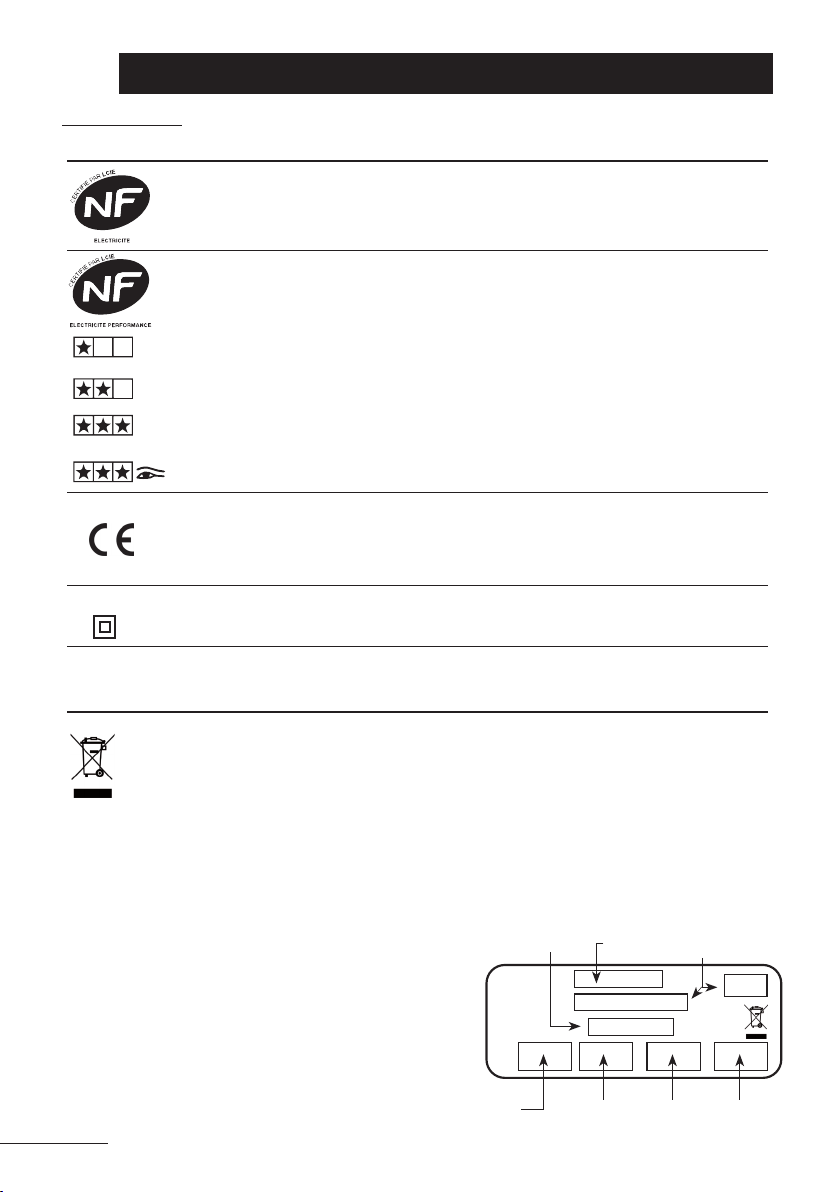

IDENTIFICATION DE VOTRE APPAREIL

IMPORTANT : LES CARACTÉRISTIQUES DE L’APPAREIL SONT INDI­QUÉES SUR L’ÉTIQUETTE SIGNALÉTIQUE.

Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Indus­tries de l’Electriques) garantit que ces appareils respectent l’ensemble des normes
de sécurité en vigueur.

Cette marque de conformité, délivrée par le L.C.I.E, garantit en plus les perfor­mances de ces appareils qui respectent les normes d’aptitude à la fonction.

garantit un niveau moyen de performance.

ou

ou

ou

garantit un niveau maximal de performance.

intègre en plus des fonctions à économies d’énergies

intègre en plus la détection de présence/absence

L’apposition de cette marque par le fabricant garantit que l’appareil respecte les di­rectives communautaires européennes de sécurité (directive basse tension- DBT) de
compatibilité électromagnétique (CEM), et de limitation de substances dangereuses
(ROHS).

classe II

IP....

Appareil de classe 2 : signie que l’appareil est à double isolation et ne doit donc pas
être raccordé au conducteur de protection (l de terre).

Indice de Protection de l’enveloppe de l’appareil contre la pénétration des corps
solides et liquides

LES DÉCHETS ÉLECTRIQUES NE DOIVENT PAS ÊTRE JETÉS
AVEC LES DÉCHETS MÉNAGERS. VEUILLEZ RECYCLER DANS LES

CENTRES APPROPRIÉS.
LES PILES NE DOIVENT PAS ÊTRE JETES AVEC LES DÉCHETS MÉNA­GERS MAIS RECYCLÉS DANS LES CENTRES APPROPIÉS.

L’étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil,
elle permet de l’identifier.

Elle est composée de :

B

X

- La référence complète de l’appareil

et son indice de fabrication (rep.A)
à préciser pour le SAV.

- Sa puissance en Watt (rep. B).

- Les certificats de conformités, adresse

(rep. C-D-E-F).

- N° du constructeur (rep X).

C

D E F

22

A

23

CONDITIONS DE GARANTIE

La Garantie est strictement limitée au remplacement gratuit ou à la réparation en usine
de la pièce ou des pièces reconnues défectueuses. Le constructeur garantit ses appa­reils de chauffage électrique 2 ANS contre tous vices de fabrication. Dès que l’accord
de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent
être expédiées franco de port et d’emballage dans les 15 jours. Les frais de démontage
et de remontage ne peuvent en aucun cas être exigés à titre de dommages et intérêts
pour quelque cause que ce soit. Le constructeur ne peut en particulier être rendu res­ponsable des conséquences directes ou indirectes des défectuosités tant sur les per­sonnes que sur les biens et il est expressément stipulé que la charge d’installation des
appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils
ont fait l’objet d’un usage anormal et ont été utilisés dans des conditions d’emploi autres
que celles pour lesquelles ils ont été construits. Elle ne s’appliquera pas non plus en
cas de détérioration ou accident provenant de négligence, défaut de surveillance ou
d’entretien ou provenant d’une transformation du matériel.

ASSURANCE DU PERSONNEL :
En cas d’accident survenant à quelque moment et pour quelque cause que ce soit, la
responsabilité du constructeur est limitée à son personnel propre et à sa fourniture.

CONTESTATION :
Dans le cas de contestation, quelles que soient les conditions de vente et de paiement
acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du
présent bon de garantie ne sont pas exclusives du bénéce au prot de l’acheteur de la
garantie légale pour défauts et vices cachés qui s’applique en tout état de cause dans
les conditions des articles 1641 et suivants du code civil.
Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la
plaque signalétique xée sur l’appareil.

BON DE GARANTIE

TYPE : ......................................................................................................................................................................................................................................................................

PUISSANCE : ........................................................................................................................................................................................................

DATE DE

FABRICATION : .......................................................................................................................................................................................

DATE DE

MISE EN SERVICE : ...............................................................................................................................................

Cet appareil a été étudié, conçu et réalisé avec soin

pour vous donner entière satisfaction.

SAV

8 Rue Louis Ampère - 02 930 LAON Cedex 9

Tél. : [phone] • Fax [phone]

Cachet

En raison de l’évolution de la technique, le constructeur Noirot se réserve le droit de modier le matériel sans préavis - Textes et photos non contractuels - 421AA5836-A00
