Mélodie Evolution

Convecteur électronique programmable

par cassette de programmation

Notice d’Utilisation

Installation et Bon de Garantie

(à lire attentivement avant toute opération et à conserver)

E L EC T R I CI T E

CONSTRUCTEUR N°179

TYPE

MADE IN FRANCE

N° 04.08

Rep. D

Rep. B

Rep. E1

Rep. F1/F5

Rep. C

Rep. A

Rep. X

1 - CARACTERISTIQUES

Références Puissance

(W)

MODÈLE BAS

Intensité

(A)

Largeur

(mm)

Hauteur

(mm)

Epaisseur

(mm)

007382.1.FP 500 2,2 420 330 80+22 3,5

007382.2.FP 750 3,3 500 330 80+22 4,0

007382.3.FP 1000 4,3 580 330 80+22 4,5

007382.4.FP 1250 5,4 820 330 80+22 6,0

007382.5.FP 1500 6,5 820 330 80+22 6,0

007382.6.FP 1750 7,6 1060 330 80+22 7,5

007382.7.FP 2000 8,7 1060 330 80+22 7,5

Appareil + dosseret

MODÈLE MOYEN

007383.1.FP 500 2,2 340 440 80+22 3,5

007382.2.FP 750 3,3 340 440 80+22 3,5

007383.3.FP 1000 4,3 420 440 80+22 4,2

007383.4.FP 1250 5,4 500 440 80+22 4,8

007383.5.FP 1500 6,5 580 440 80+22 5,4

007383.6.FP 1750 7,6 660 440 80+22 6,0

007383.7.FP 2000 8,7 740 440 80+22 6,6

Appareil + dosseret

MODÈLE HAUT

007384.1.FP 500 2,2 260 650 80+22 3,5

007384.2.FP 750 3,3 300 650 80+22 3,5

007384.3.FP 1000 4,3 340 650 80+22 4,2

007384.4.FP 1250 5,4 420 650 80+22 4,8

007384.5.FP 1500 6,5 500 650 80+22 5,4

007384.6.FP 1750 7,6 580 650 80+22 6,0

007384.7.FP 2000 8,7 660 650 80+22 6,6

Appareil + dosseret

MODÈLE PLINTHE

007381.1.FP 500 2,2 580 220 80+22 3,7

007381.2.FP 750 3,3 820 220 80+22 4,7

007381.3.FP 1000 4,3 1060 220 80+22 5,9

007381.5.FP 1500 6,5 1300 220 80+22 7,2

Poids

(kg)

Appareil + dosseret

En option :

L’appareil permet de recevoir les cassettes de programmation par Fil pilote, Courant Porteur ou Radio Fréquence.

- Contacter votre revendeur.

2. 11.

Programmateur

Fréquence

Radio

Programmateur

Fil Pilote

Programmateur

Courant Porteur

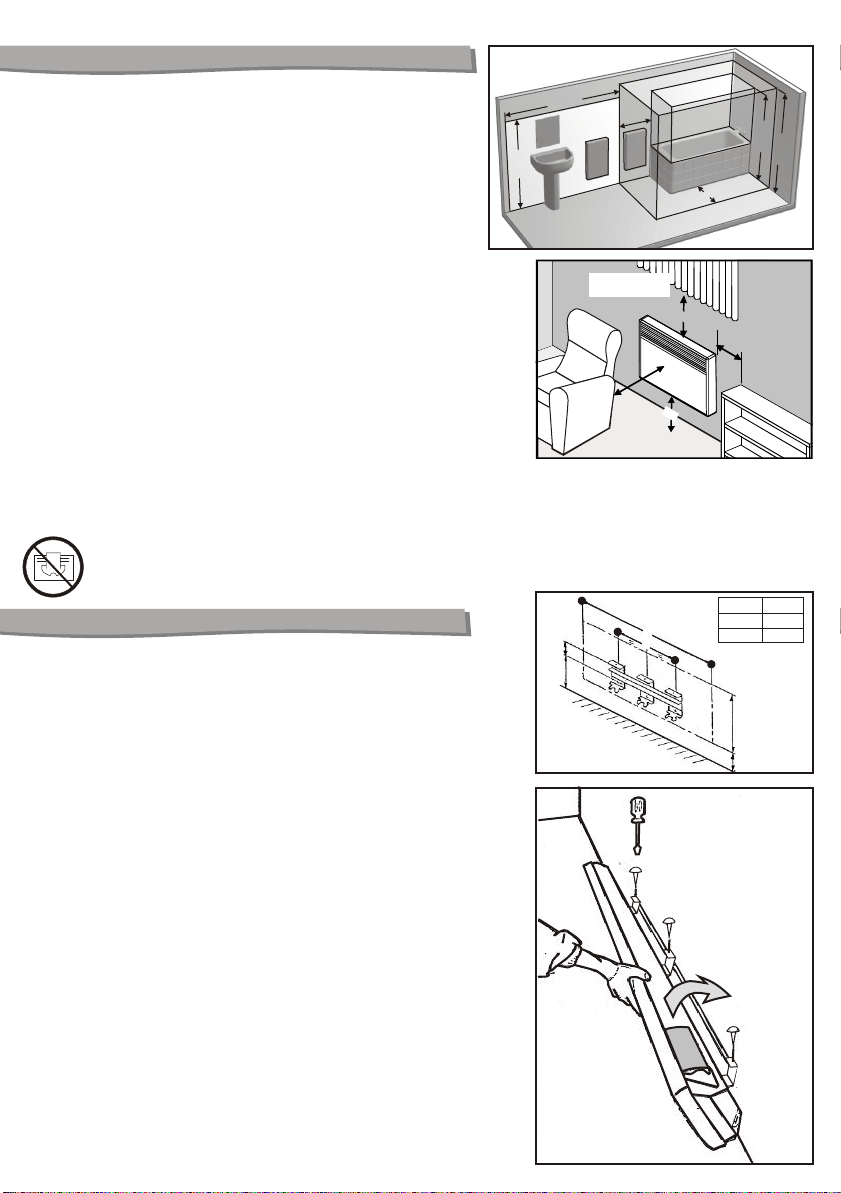

2 - RECOMMANDATIONS DE MISE EN PLACE

Cet appareil de chauf-

Fig.A

fage électrique est destiné à assurer le chauffage d’ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.

Il doit être installé de façon à ce que les interrupteurs et autres dispositifs de commande ne puissent pas être touchés par une personne se trouvant dans la baignoire ou dans la douche.

IMPORTANT :

NE PAS COUVRIR L’APPAREIL

L’appareil peut être installé dans le volume 2

ou 3 des salles d’eau.

Installation des appareils

L’installation doit être conforme aux nor mes en vigueur dans le pays d’installation ( NFC 15-100 pour la France).

L’appareil ne doit pas être installé sous une

prise de courant.

Si l’appareil est recouvert, il y a risque de sur-

chauffe.

Le logo ci-dessus rappelle ce risque.

Il est donc formellement interdit de couvrir ou d’obstruer les entrées ou les sorties d’air au risque d’incidents ou de dégradations de l’appareil.

Évitez d’installer l’appareil dans un courant d’air susceptible de perturber sa régulation.

Respecter les distances minimum d’installation au sol, aux parois, aux meubles, etc...(Fig.B).

Fig. B

3 - INSTALLATION ET FIXATION

7383 : 500 => 1250W

150

mini

150

Lg appareil

7384 : 500 => 1500W

(mm)

202

258mm - 7383 468mm - 7384

7384 : 1750 => 2000W

7383 : 1500 => 2000W7382 : 500 => 2000W

Montant

202

148mm - 7382 258mm - 7383 468mm - 7384

mini

Montant

Rep. A

202mm

La sortie du câble d’alimentation à travers le mur doit se faire dans la superﬁcie de l’appareil pour éviter d’être visible après installation. Pour faciliter la mise en place et respecter la cote minimale de 150 mm du bas de l’appareil par rapport au sol (Fig.D).

∙ libérer le dosseret en pinçant et en tirant les deux languettes insérables au dos de l’appareil (Rep. 1 Fig.D). ∙ utiliser le dosseret comme gabarit de marquage en le déposant au sol contre le mur. Pointer les trous du dosseret (Rep. A Fig. C) pour marquer les ﬁxations inférieures (sauf modèle bas réf. 007382). ∙ repositionner le dosseret pour faire correspondre les marques avec les trous des ﬁxations inférieures. ∙ vériﬁer l’horizontalité du dosseret, marquer les 2 trous de ﬁxation supérieure, puis percer les 4 trous ainsi repérés.

Fig. C

sauf

007382

Puissances

Rep. B

Rep. C

Puissances

Rep. B

Rep. C

Puissances

Rep. B

Rep. C

500W 750W 1000W 1250W 1500W 1750W 2000W 140mm 178mm 178mm 405mm 405mm 535mm 535mm 201mm 201mm 201mm 207,5mm 207,5mm 262,5mm 362,5mm

500W 750W 1000W 1250W 1500W 1750W 2000W 128mm 128mm 208mm 208mm 178mm 248mm 320mm 106mm 106mm 106mm 146mm 201mm 206mm 210mm

500W 750W 1000W 1250W 1500W 1750W 2000W

99mm 99mm 128mm 208mm 208mm 178mm 248mm 101mm 101mm 106mm 106mm 146mm 201mm 206mm

MODELE BAS - 007382

MODELE MOYEN - 007383

MODELE HAUT - 007384

Fig. D

4. 9.

Nota : Pour centrer latéralement votre appareil, aidez-vous du trou Rep. 2. sauf 7382 (500&750W) et 7384 (500W)

NOTA : dans le cas du modèle Plinthe, veillez à laisser un jeu de 1,5 mm entre les têtes de vis et le mur.

Accrocher la plinthe à ces deux vis puis mettre les deux vis inférieures.

MODELE PLINTHE

Puis. (W) 500 750 1000 2000

Repère A (mm) Repère B (mm)

580 820 1060 1300 186 426 666 906

4 - RACCORDEMENT ELECTRIQUE

L’installation doit comporter un dispositif de coupure omnipolaire ayant une distance

d’ouverture des contacts d’au moins 3 mm.

L’installation doit être conforme aux normes en vigueur dans le pays d’installation

(NFC 15-100 pour la France).

Schéma de raccordement

AVEC UTILISATION DU FIL PILOTE

Cordon de l’appareil Réseau 230 V

ou gris)

SANS UTILISATION DU FIL PILOTE

Cordon de l’appareil Réseau 230 V

N (bleu ou gris)

L (marron)

Fil pilote (noir)

Fil pilote (centrale)

Neutre

Phase

Neutre

Phase

RESPECTER LE SENS DE BRAN CHEMENT :

MARRON = PHASE, BLEU ou GRIS = NEUTRE, NOIR = FIL PILOTE

Le ﬁl noir ne doit en aucun cas être raccordé à une borne de terre ou au ﬁl VERT / JAUNE.

297s

293s

Mesure par

rapport au

neutre

115 Volts

négatif

115 Volts

positif

230

Volts/3s

230

Volts/7s

Mode

Signal à

transmettre

Confort 0 Volt

Eco 230 Volts

Hors-gel

Arrêt

Chauffage

Conf.

-1°C

Conf.

-2°C

NOTA : Les ordres de programmation sont distribués par

les signaux suivants, mesurés par rapport au Neutre.

L’alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d’une installation dans un local contenant une baignoire ou une douche.

Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son ser-

vice après-vente ou une personne de qualiﬁcation similaire aﬁn d’éviter un danger.

Vériﬁer le serrage correct des ﬁls dans les bornes de la boîte de raccordement mural.

5 - COMMENT UTILISER VOTRE APPAREIL

La régulation électronique de cet appareil a été conçue pour vous donner le maximum d’économie.

bouton de réglage

du thermostat

Commutateur

de fonctions

Emplacement de la cassette

de programmation.

Fig. E

Témoin de chauffe

LE COMMUTATEUR DE FONCTIONS VOUS PERMET DE

SELECTIONNER 5 FONCTIONS :

- CONF. : Maintient la température Confort réglée par le bouton de réglage du thermostat

- ECO. : Maintient la pièce à la température Economique.

- HGEL. : Maintient la pièce à une température Hors Gel.

- PROG. : Permet de recevoir des ordres de fonctionnement programmés.

- ARRET : Arrête la fonction chauffage de l’appareil.

CHAUFFAGE

6. 7.

421AA2261.A00 27/08

REGLAGE DE LA TEMPERATURE CONFORT :

∙ Le réglage de la température ambiante s’effectue entre les graduations 1 et 10. ∙ Fermer les portes de communication de la pièce, mettre le commutateur de fonctions

(Rep. A Fig. E) sur Conf. et mettre le bouton de réglage (Rep. C Fig. E) sur 5. Le voyant s’allume (Rep. B Fig. E). Attendre quelques heures pour que la température se soit stabilisée à la valeur souhaitée.

∙ Si la température obtenue ne vous convient pas, augmenter ou diminuer la valeur de la consigne d’un quart de point avec le bouton de réglage.

∙ Attendre de nouveau quelques heures pour vériﬁer la valeur de la température de confort.

REGLAGE DES FONCTIONS POUR UN MAXIMUM D’ECONOMIE :

∙ 1er Cas :

∙ 2ème Cas :

∙ 3ème Cas :

REGLAGE AVEC PROGRAMMATEUR OU CENTRALE DE PROGRAMMATION :

Ils programment automatiquement votre appareil par l’intermédiaire d’un ﬁl pilote, une fois la programmation réalisée.

Faire le réglage de la température CONFORT comme indiqué précédemment. Commutateur de fonctions sur CONF. et action sur le bouton de réglage.

VOUS ETES DANS LA PIECE. Régler le commutateur de fonctions sur Conf. La température obtenue est celle réglée initialement. Au besoin, afﬁnez cette température à l’aide d’un thermomètre.

VOUS N’ETES PAS DANS LA PIECE OU LA NUIT. Régler le commutateur de fonctions sur Eco. Cette position économique provoque un abaissement de la température de la pièce de -3,5°C environ.

HORS-GEL POUR UNE ABSENCE DE LONGUE DUREE. La pièce n’est pas utilisée (chambre d’amis, ou vous partez plusieurs jours de chez vous). Régler le commutateur de fonctions sur HGEL : NE PAS TOU-

CHER AU BOUTON DE REGLAGE.

La température de la pièce est maintenue entre 4 et 10°C pour obtenir un maximum d’économie sans risque de gel (tuyauterie de la cuisine ou de la salle de bains protégée ; pas de condensation).

Après stabilisation de la température, placer le commutateur de fonctions sur PROG. Les abaissements seront automatiquement commandés par le programmateur suivant les indications que vous aurez préalablement enregistrées, selon votre rythme de vie.

L’appareil vous indiquera en permanence son état de fonctionnement grâce à ses voyants (CONF/ECO/HGEL) ou son arrêt chauffage si aucun n’est allumé.

Utilisation du mode 6 ordres par fil pilote.

Si votre installation est gérée par un gestionnaire du type Tempo d’EDF, les abaissements de Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, selon la période tarifaire. Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors –Gel, et Arrêt chauffage (voir tableau du chapitre - 3).

* Conf.-1 provoque un abaissement de la température de -1°C par rapport à la position Confort. * Conf.-2 provoque un abaissement de la température de -2°C par rapport à la position Confort.

REMARQUES :

Votre appareil étant équipé d’un thermostat électronique 6 ordres : les changements commandés par le gestionnaire et le programmateur ne sont pas immédiats : il faut attendre environ 15 secondes avant leur prise en compte.

Usage exceptionnel : Dérogation d’un appareil de sa programmation

NOTA : Si votre installation est équipée d’un délesteur de puissance, le délestage est prioritaire; il est possible que l’appareil ne chauffe pas, le commutateur étant sur PROG.Dès disparition du signal de délestage, l’appareil se remettra en chauffe.

Usage exceptionnel : Dérogation d’un appareil de sa programmation

Quelque soit l’ordre transmis par la Centrale de programmation ou le gestionnaire de temps, vous pouvez :

- Si l’appareil est installé dans une chambre occupée par une personne malade, par exemple, maintenir la température CONFORT en permanence (positionner le commutateur sur CONF.) sauf si l’ordre transmis est Hors-Gel ou Arrêt chauffage.

- Si la pièce est inoccupée (chambre d’amis par exemple), maintenir la température à une valeur très basse en permanence (positionner le commutateur sur HGEL) sauf si l’ordre transmis est Arrêt chauffage.

Dans les 2 cas ci - dessus, dès suppression de l’usage exceptionnel replacer le

commutateur de fonctions sur PROG.

8. 5.

421AA2261.A00 27/08

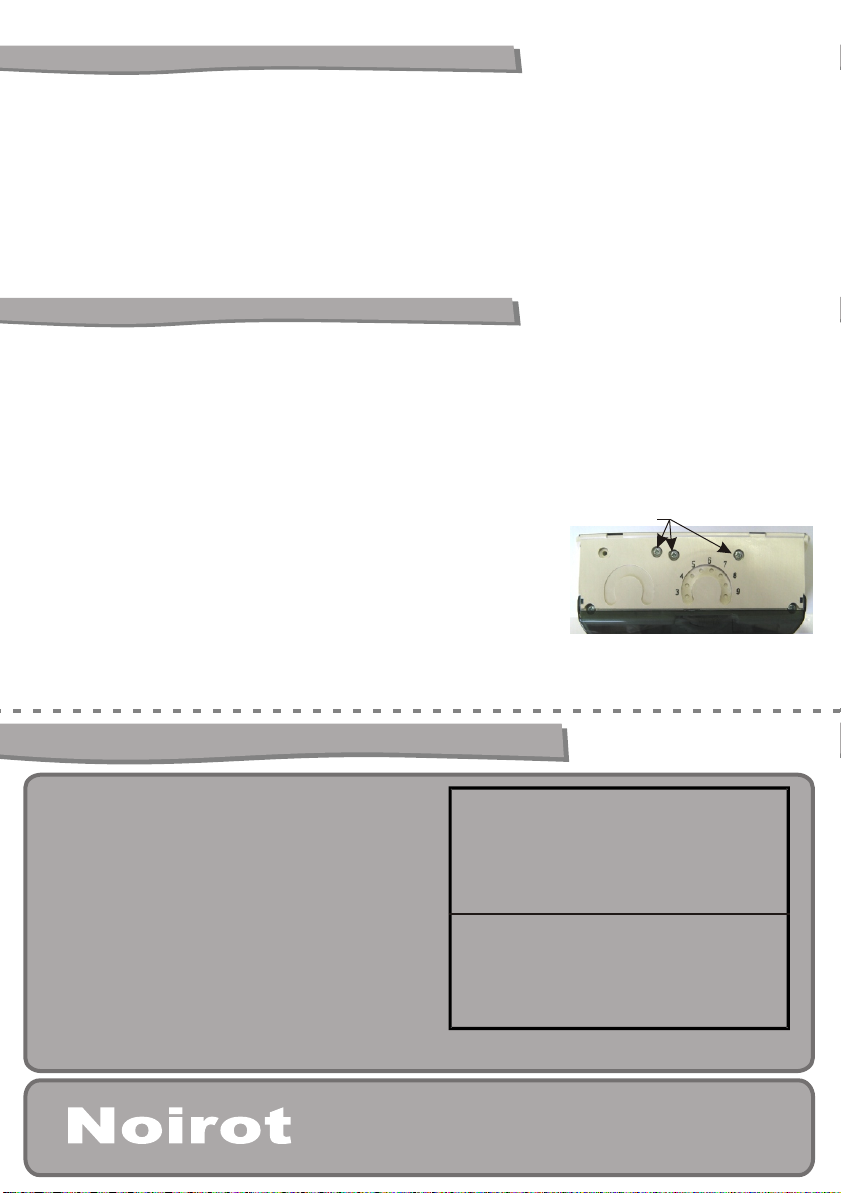

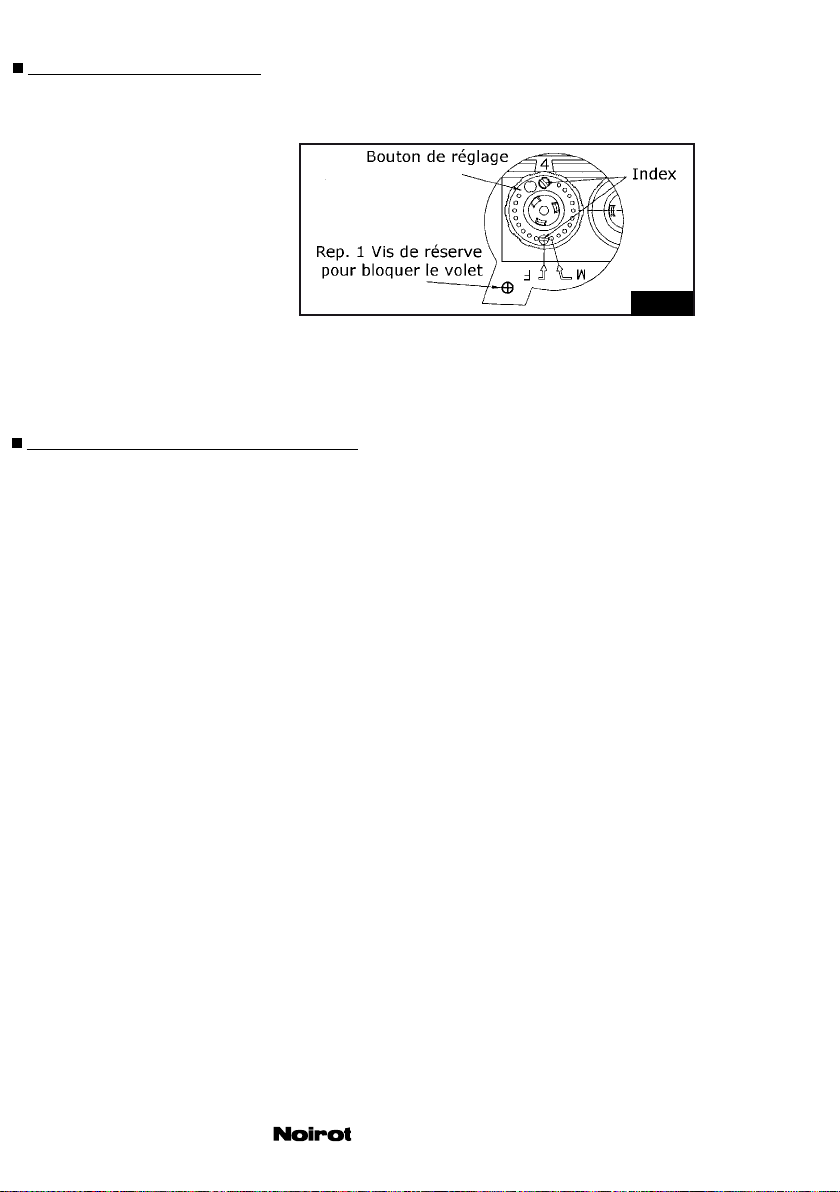

CONDAMNATION DU VOLET :

Une vis (Fig. F Rep.1) est disponible à l’arrière du boîtier pour bloquer le volet aﬁn de condamner les réglages. Une encoche sous la poignée du volée est prévue à cet effet.

Fig. F

CHOIX D’UNE PLAGE DE TEMPERATURE :

Les 2 index (Fig. F) situés sur la manette du thermostat sont des butées que l’on peut déplacer (après les avoir extraits de leur emplacement d’origine).

Pour obtenir le point Maxi. d’une plage de température par limitation de la rotation (exemple : de la position 0 à 7 du bouton de réglage du thermostat), placer l’index dans le trou face au repère M Fig.F.

Pour obtenir une température ﬁxe préalablement réglée (exemple : la position 7 du bouton de réglage du thermostat), placer l’index dans le trou face au F Fig.F.

421AA2261.A00 27/08

6 - CONSEILS - ENTRETIEN

Pour conserver les performances de l’appareil, il est nécessaire d’effectuer régulièrement un dépoussiérage de l’intérieur de celui-ci en passant l’aspirateur sur les entrées et sorties d’air.

Utilisez de préférence des produits nettoyants universels à base d’agents tensio-actifs (savon, etc...) et un chiffon type microﬁbres. Pour un simple dépoussiérage, un chiffon sufﬁt.

ne jamaiS utiLiSer de produitS aBraSifS ou à BaSe d’aCétone qui riSqueraient de détériorer Le revêtement epoxy.

Recommandations et conseils

Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.

Veillez à ne rien introduire dans l’appareil.

Lors de la première chauffe, il peut s’échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement.

Si votre installation est équipée d’un délesteur : Le délestage étant prioritaire, il est possible que l’appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d’une consommation normale, l’appareil se remettra en chauffe.

Prévu pour être raccordé à un réseau d’alimentation électrique 230V~ 50Hz.

Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéﬁcier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.

touteS LeS interventionS Sur noS appareiLS doivent être effeCtuéeS horS tenSion et par un perSonneL quaLifié et

aGréé.

10.

421AA2261.A00 27/08

E L EC T R I CI T E

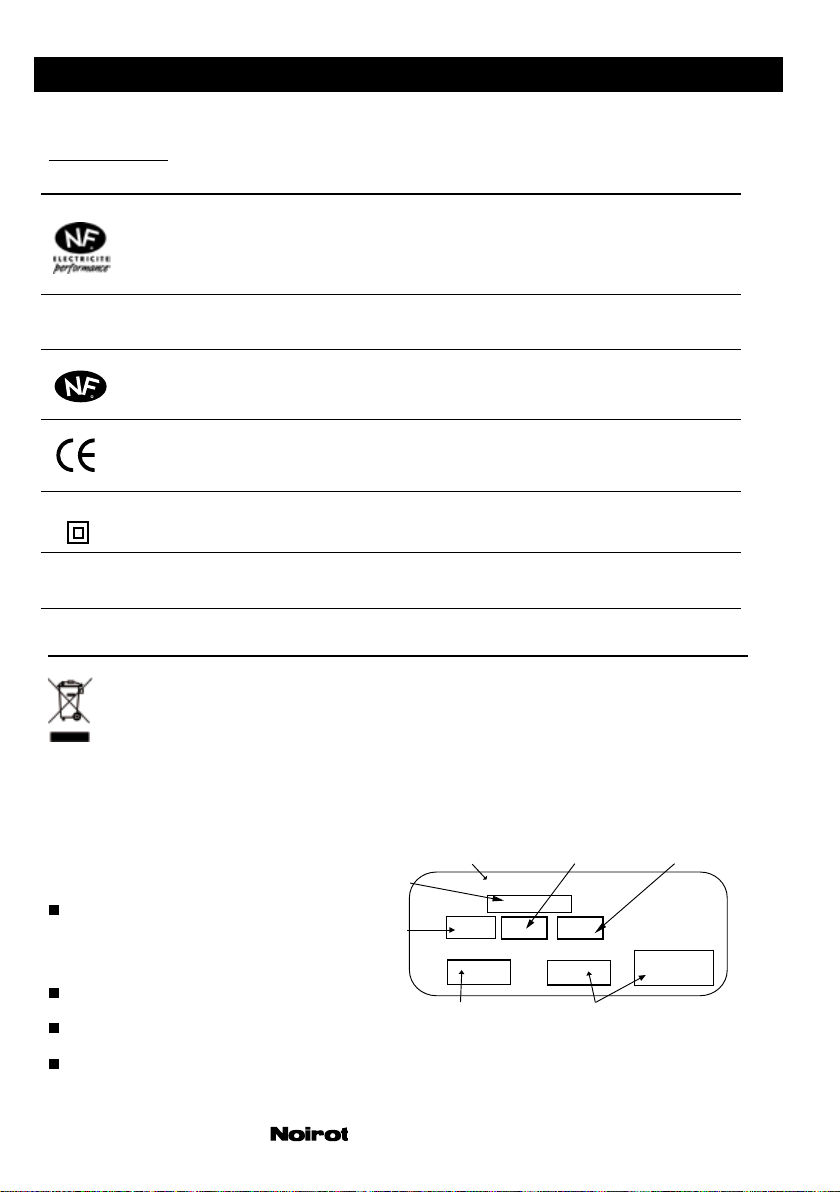

7 - IDENTIFICATION DE VOTRE APPAREIL

CONSTRUCTEUR N°179

TYPE

MADE IN FRANCE

N° 04.08

Rep. D

Rep. B

Rep. E1

Rep. F1/F5

Rep. C

Rep. A

Rep. X

important : LeS CaraCtériStiqueS de L’appareiL Sont indiquéeS Sur L’étiquette SiGnaLétique.

Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries de l’Electricité) garantit les performances de ces appareils qui respectent les normes d’aptitude à la fonction en plus de l’ensemble des normes de sécurité en vigueur.

Cat. C

Les appareils portant cette estampille vous garantissent le niveau maximum de sécurité et de performance.

Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries de l’Electricité) garantit que ces appareils respectent l’ensemble des normes de sécurité en vigueur.

L’apposition de cette marque par le fabricant garantit que l’appareil respecte les directives communautaires européennes de sécurité (directive basse tension- dbt) et compatibilité électromagnétique (CEM).

classe II

Appareil de classe 2 : signie que l’appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (l de terre).

IP....

IK....

Indice de Protection de l’enveloppe de l’appareil contre la pénétration des corps solides et liquides

Indice de résistance aux chocs de l’enveloppe de l’appareil.

LeS déChetS éLeCtriqueS ne doivent paS être jetéS aveC LeS déChetS ménaGerS. veuiLLez reCyCLer danS LeS CentreS appropriéS.

L’étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil, elle permet de l’identiﬁer.

Elle est composée de :

La référence complète de l’appareil

et son indice de fabrication (rep.A)

à préciser pour le SAV. Sa puissance en Watt (rep. B). Les certiﬁcats de conformités (rep. E-C-D-F). N° du constructeur (rep X).

421AA2261.A00 27/08

ConditionS de Garantie

ASSURANCE DU PERSONNEL : En cas d’accident survenant à quel que moment et pour quelle cause que ce soit, la respon sabilité du constructeur est limitée à son personnel propre et à sa fourniture

CONTESTATION : Dans le cas de contestation, quel que soient les conditions de vente et de paiement accep tées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéﬁce au proﬁt de l’acheteur de la garantie légale pour

défauts et vices cachés qui s’applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque

signalétique ﬁxée sur l’appareil.

27/08

Bon de Garantie

TYPE :............................................................................................................................................................................................................................................

PUISSANCE :...............................................................................................................................................................................

DATE DE

FABRICATION : ...........................................................................................................................................................

DATE DE

MISE EN SERVICE : ............................................................................................................................

Cet appareil a été étudié, conçu et réalisé avec soin

pour vous donner entière satisfaction.

107, boulevard Ney - 75883 Paris Cedex 18 Tél. : 01 53 06 27 00 • Fax : 01 42 29 66 05 www.noirot.fr

SAS AU CAPITAL DE 6 408 656 EUROS - SIRET B PARIS 334 981 958 00013 - CODE APE 297 A

- C.C.P. PARIS 18 218 12 - N° TVA : FR 84 334 981 958

En raison de l’évolution de la technique, la société Noirot se réserve le droit de modiﬁer le matériel sans préavis - Textes et photos non contractuels - 421AA2261.A00

SAV : 8 Rue Louis Ampère - 02 930 LAON Cedex

Tél. : 03 23 27 31 90 • Fax 03 23 27 31 89

CONVECTEUR MURAL ELECTROMECANIQUE

IP24 IK08 CLASSE II

421AA1156 Ind. D

1-RECOMMANDATION DE MISE EN PLACE

Volume de protection:

- Cet appareil peut être installé dans le volume 2 ou le volume 3 (Fig.1)

à condition que l’alimentation électrique soit protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30mA.

Installation:

- L’installation électrique doit être conforme aux exigences de la norme NFC 15-100 en vigueur. Cet appareil de classe II ne se raccorde pas à la Terre.

- Cet appareil doit être raccordé à un poste fixe, en position horizontale, grille de sortie d’air vers le haut et selon les prescriptions en vigueur (fig.1 et 2).

- L’appareil ne doit pas être placé juste en dessous d’une prise de courant placé à poste fixe. Eviter le positionnement en allège d’une fenêtre, derrière les rideaux, les portes ou sous une bouche d’extraction d’air.

- Respecter les distances minimum au sol, aux parois, aux meubles ...

- Dans le cas du montage du convecteur dans une salle de bains ou de douches, l’appareil doit être installé de façon à ce que les interrupteurs et autres dispositifs de commande ne puissent être touchés par une personne se trouvant dans la baignoire ou la douche.

“1” : Appareil Classe 1 “2” : Appareil Classe 2

2.4 m

Vo u 3l

2 .2

5 m

0.6

Tout obstacle

(ex: voilages )

Vol me

1l e

Vo um

Vol me

0.6 m

2. 5

Fig. 1

Fig. 2

- Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.

- Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.

- MISE EN GARDE : NE PAS COUVRIR. Si l’appareil est recouvert, il y a risque de surchauffe. Il est donc formellement interdit de couvrir ou d’obturer les grilles d’entrée ou de sortie d’air au risque d’incidents ou dégradations de l’appareil.

2-INSTALLATION ET FIXATION

Montage du dosseret (Fig.3 et 4) : Cette opération peut être effectuée lors

de la préparation du chantier. Démonter le dosseret de l’appareil en retirant

mini

1060 1300

790 1030

les vis. Utiliser 4 à 6 vis Ø 4.5 maxi.

- Pour remonter l’appareil (après avoir effectué le raccordement électrique), présenter le dos de l’appareil devant le dosseret, engager les pattes inférieures de celui-ci dans les fentes situées en bas et à l’arrière de l’appareil.

Fig. 3

150

60 mini

Cette opération est facilitée en présentant l’appareil légèrement incliné vers l’avant.

- Assurer la fixation avec les vis de verrouillage.

3.0 0

Raccordement électrique: Cette opération peut être effectuée après finition des travaux du second oeuvre ( peintures, tapisserie,etc...).

- L’appareil ne doit pas être installé sous une prise de courant à poste fixe.

- L’installation doit comporter un dispositif de coupure omnipolaire ayant une distance des contacts d’au moins 3mm

- Le raccordement ne nécessite pas le démontage de l’appareil. Raccorder le câble souple, monté d’origine, au réseau par l’intermédiaire de la boîte de raccordement murale.

- Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d’éviter un danger. Respecter les couleurs : Fil marron : Phase 230 V, Fil bleu : neutre, Fil noir : pilote de télécommande Important : Si le convecteur n’est pas raccordé à une centrale de programmation, isoler le fil noir. Ne pas raccorder a un fil vert/jaune de terre.

Fig. 4

3-UTILISATION

La régulation électronique de votre convecteur a été conçue pour vous donner un maximum d’économie. Avec le commutateur 4 positions, vous abaissez la température de quelques degrés ( ECO ) et vous la maintenez HorsGel ( HGEL ). Pour préserver votre confort, vous devez vous conformer aux instructions ci-dessus. Boitier de commandes ( Fig. 5 ) : - Commutateur Marche / Arrêt - Rep. A

- Bouton de réglage de la température Confort - Rep. B

- Commutateur des fonctions économiques - Rep. C

* MISE EN ROUTE ET REGLAGE DE LA TEMPERATURE CONFORT :

- Mettre le commutateur ( repère A ) sur M ( Marche ) et règler le commutateur ( repère C ) sur CONF ( Confort ), le voyant CONF s’allume, agir sur le bouton de réglage ( repère B ).

- Fermer les portes de communication de la pièce, mettre le bouton B en position MAXI., attendre que la température de la pièce monte à la valeur souhaitée ( 18 à 20°C lue au thermomètre ). Lorsque la température est atteinte, tourner lentement le bouton B vers la droite jusqu’à extinction du témoin de chauffe.

- Remonter très légèrement le bouton B jusqu’à l’allumage du témoin de chauffe. Les températures de 18 à 20°C se situent entre 5 et 8. ATTENTION : le réglage de la température CONFORT fait, ne plus toucher au bouton B, mais agir uniquement sur le commutateur C ou le commutateur A.

*ARRET DU CONVECTEUR : Mettre le commutateur ( repère A ) sur A ( Arrêt ).

* REGLAGES DE FONCTION ECONOMIQUES :

1- SI VOUS ETES DANS LA PIECE : Régler le commutateur de fonction Rep. C sur CONF, le voyant CONF s’allume, la température obtenue est celle réglée initialement ( 18 à 20°C ). 2- VOUS N’ETES PAS DANS LA PIECE OU C’EST LA NUIT : Régler le commutateur Rep. C sur ECO, le voyant ECO s’allume, cette position économique réduit la température de la pièce de 4°C environ ( pour 20°C en Confort, la pièce sera régulée à 16°C en ECO ). NE PAS TOUCHER AU BOUTON B. 3- HORS GEL : Pour une absence de LONGUE DUREE. La pièce n’est pas utilisée ( chambre d’ami ou bien vous partez plusieurs jours ). Régler le commutateur C sur HGEL (Hors gel) - NE PAS TOUCHER AU BOUTON B. La température de la pièce est maintenue entre 5 et 8°C pour obtenir un maximum d’économie sans risque de gel ( tuyauterie de la cuisine ou de la salle de bains protégée - pas e condensation ).

Rep. C

Rep. B

Rep. A

AVERTISSEMENT : A la première chauffe, de la vapeur bleutée peut s’échapper du convecteur, ce phénomène disparait après quelques minutes de fonctionnement.

CONDITIONS DE GARANTIE

La Garantie est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur garantit ses appareils de chauffage électrique 2 ANS contre tous vices de fabrication. Dés que l'accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d'emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour quelle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d'installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l'objet d'un usage anormal et ont été utilisés dans des conditions d'emploi autres que celles pour lesquelles ils ont été construits. Elle ne s'appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d'entretien ou provenant d'une transformation du matériel. ASSURANCE DU PERSONNEL : En cas d'accident survenant à quel que moment et pour quelle cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture. CONTESTATION : Dans le cas de contestation, quelles que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour défauts et vices cachés qui s'applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l'appareil.

4-REFLAGES AVEC UNE CENTRALE DE PROGRAMMATION

Une centrale programme automatiquement votre appareil par l’intermédiaire d’un fil pilote. 1- Faire le réglage de la température CONFORT comme indiqué ci-dessus ( Commutateur A sur M, Commutateur C sur CONFORT et réglage avec le bouton B ). 2- Après stabilisation de la température, régler le commutateur C sur PROG (le voyant PROG s’allume). Les abaissements seront automatiquement commandés par le programmateur suivant les indications que vous aurez enregistrées auparavant. 3- Usage exceptionnel : Si l’appareil est installé dans une chambre occupée par une personne malade par exemple, vous pouvez maintenir le température Confort en permanence ( commutateur C sur CONF ). Si la pièce est inoccupée (chambre d’amis par exemple ) vous pouvez la maintenir à très basse température en permanence ( commutateur C sur HGEL ).

ATTENTION : Dans les 2 cas ci-dessus, dès suppression de l’usage exceptionnel, repositionner le commutateur C sur PROG.

NOTA: le délestage est prioritaire ; il est possible que le convecteur ne chauffe pas, le commutateur C étant sur CONF.

Dès disparition du signal de délestage sur le fil pilote, le convecteur se remettra en chauffe.

5-CONSEIL D’UTILISATION

Rappel: Votre convecteur est équipé d’un thermostat électronique qui maintient la température constante. Après le réglage fait au moyen du bouton B, ne plus y toucher. Utiliser exclusivement les positions HGEL ou ECO du commutateur C.

- Pour la même température, la position du bouton B peut varier d’un convecteur à l’autre. Elle dépend du convecteur, de son emplacement dans la pièce et de l’ameublement de celle-ci.

- Il y a deux convecteurs dans votre pièce : Régler le commutateur C de façon identique sur les deux convecteurs.

- Vous utilisez une cheminée : régler le commutateur C sur ECO. NE PAS COUVRIR VOTRE APPAREIL : Eviter les portes ouvertes contre la grille de sortie d’air, les fauteuils poussés contre le convecteur. Laisser l’entrée d’air dégagée. A défaut, le convecteur se mettra en sécurité et vous n’aurez plus de chauffage NE RIEN INTRODUIRE DANS L’APPAREIL : Attention aux enfants ( papier, jouets en plastique introduits dans les grille d’entrée ou de sortie d’air.

CONDAMNATION DU PORTILLON : Une vis est disponible à l’arrière du boitier pour bloquer le portillon afin de condamner les réglages. Une encoche sous la poignée du portillon est prévue à cet effet. Pour verrouiller le thermostat sur une position, mettre une vis de part et d’autre du chiffre choisi, pour délimiter une plage de température, placer les vis aux limites inférieures et supérieures choisies.

ENTRETIEN : Il est important pour respecter le bon fonctionnement de l’appareil, ainsi que son rendement, de passer régulièrement l’aspirateur sur la grille inférieure du convecteur, pour enlever les poussières et moutons. Ne jamais utiliser de produits abrasifs qui risqueraient de détériorer la peinture.

Vis de blocage

BON DE GARANTIE

Type :

Puissance :

Date de fabrication :

Date de

Nom :

Adresse :

mise en service :

Cet appareil a été étudié, conçu et realisé avec soin pour vous donner entière satisfaction

Cachet du vendeur

Utilisateur

107 Bd Ney 75883 PARIS Cedex 18

Tél. : 01.53.06.27.00 - Fax : 01.42.29.66.05

S.A.S. Capital 6 408 656 € -

R.S. Paris B 334 981 958 - Code APE 297A

http://www.noirot.fr

Noirot MELODIE EVOLUTION User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
