Noirot LYNX II User Manual

RADIATEUR À INERTIE FONTE

Programmable & Chaleur Douce

Lynx II

BVCert. 6020118

Notice d’installation et d’utilisation

A lire attentivement avant toute opération et à conserver

CONCEPTEUR ET FABRICANT FRANÇAIS

DE CHAUFFAGE ELECTRIQUE

- Sommaire & Avant propos page 2

 -Installationetxation

1. - Raccordement électrique page 6

- Démarrage rapide page 7

2. - Comment utiliser votre appareil page 8

3. - Conseils / Entretien page 20

4. - Caractéristiques page 21

SOMMAIRE

5. - Aide aux diagnostics page 22

6. -Identicationdevotreappareilpage23

- Garanties page 24

AVANT PROPOS :

- Vous venez d’acquérir ce radiateur à inertie fonte® inertie Lynx II de Noirot et nous vous

remercions de ce choix, témoignant ainsi de votre conance.

- Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière

satisfaction.

- Il est important de bien lire cette notice en entier avant l’installation et la mise en route

de votre appareil.

- Il est recommandé de conserver cette notice, même après installation de votre appareil.

- Sécurité page 2/3/4

page 5

Lire attentivement la notice (*) d’installation et

d’utilisation, notamment les consignes ci-dessous.

Sécurité

ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut prêter une attention particulière en présence d’enfants et de personnes vulnérables.

surface très chaude.

Caution,

hot surface

Attention

- Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e) s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être effectués par des enfants sans surveillance.

- Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu’ils ne soient sous une surveillance continue.

- Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l’appareil en marche ou à l’arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d’une surveillance ou aient reçu des instructions quant à l’utilisation de l’appareil en toute sécurité et en comprennent bien les dangers potentiels.

- Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler ni nettoyer l’appareil, et ni réaliser l’entretien de l’utilisateur.

- Si l’appareil est recouvert, il y a risque de surchauffe. Le logo ci-dessus rappelle ce risque.

- Il est donc formellement interdit de couvrir ou d’obstruer les entrées ou les sorties d’air au risque d’incidents ou de dégradations de l’appareil.

- Veillez à ne rien introduire dans l’appareil.

- Le raccordement électrique de cet appareil doit impérativement être effectué hors tension par

IMPORTANT :

NE PAS COUVRIR.

une personne qualiée.

- Toutes les interventions sur les appareils doivent être effectuées hors tension et par un personnel

qualié et agréé.

- L’installation doit comporter un dispositif de coupure omnipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm.

L’appareil ne doit pas être installé sous une prise de courant.

- L’alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d’une installation dans un local contenant une baignoire ou une douche.

- Respecter les distances mi-

Fig. A

nimum d’installation au sol, aux parois, aux meubles, etc... (Fig. A).

Tout obstacle (ex. voilages)

0,15m

- L’appareil peut être installé dans le volume 2 ou 3 des

0,5m

salles d’eau (Fig. B).

- Si le câble d’alimentation est endommagé, il doit être rem-

0,15m

placé par le fabricant, son service après-vente ou une per-

sonne de qualication similaire an d’éviter un danger.

Éviter d’installer l’appareil dans un courant d’air susceptible de perturber sa régulation.

- Cet appareil de chauffage électrique direct est destiné à assurer le chauffage d’ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.

Fig. B

Hors Volume

Volume 3

Volume 2

2,25m*

3,00m

2,25m

Volume 3

2,40m

0,60m

Volume 1

Volume 0

0,60m

Installation des appareils

L’installation doit être conforme aux

normes en vigueur dans le pays d’installation ( NFC 15-100 pour la France).

* hauteur à partir du fond de la baignoire

(*) La présente notice a été établie au moment de la fabrication de l’appareil et

conformément aux normes en vigueur à cette date. La société se réserve le droit de modier à tout moment la notice d’installation et d’utilisation an de prendre en compte les normes et l’évolution de celles-ci.

INSTALLATION ET FIXATION

Conseils:Lasortie ducâbled’alimentation àtraverslemurdoit sefairedanslasuperciede l’appareil pour éviter d’être visible après installation. Pour faciliter l’obtention de la cote minimale

de150mm (bas del’appareilpar rapportausol), ilsuftde placer ledosseretcontrelemur,pattes inférieuresposéesausol,pouravoirgrâceaurepèreAFig.C,laxationdudosseret.

Pourunmeilleur maintien de l’appareilaumur,ilestpossible de rajouter 2 vis dexationsur

chaque montant du dosseret (voir Fig. C). Il est recommandé d’utiliser des rondelles pour améliorer la tenue du dosseret.

Lg Appareil

Entraxe

Départ

Verrou de sécurité

Lg Appareil

Entraxe

Départ

398 mm

Ht Appareil 580 mm

Sol

mini

Sol

150 mm

Modèle 1000W

mini

398 mm

254 mm

224 mm

Ht Appareil 580 mm

mini

Autres puissances

Puissances

Lg Appareil (mm)

Entraxe (mm)

Départ (mm)

150 mm

1000 W 1500 W 2000 W

607 927 1167

240 450 700

183,5 238,5 239

mini

224 mm

Fig. C

224 mm

- Déverrouiller le dosseret en agissant à l’aide d’un tournevis sur les verrous dans le sens des aiguilles d’une montre, puis ôter le dosseret de l’appareil (Fig.C).

- Fixer le dosseret sur la paroi à l’aide de 4 vis minimum (diam. 6 mm) en s’assurant de l’orienter dans le bon sens et à la bonne hauteur (Fig. C).

Choix de la cheville en fonction de la nature de votre mur et du poids de l’appareil.

- Positionner l’appareil sur le dosseret.

- Verrouiller le dosseret en agissant à l’aide d’un tournevis sur les verrous dans le sens inverse des aiguilles d’une montre (Fig. C).

RACCORDEMENT ELECTRIQUE

Veuillez lire attentivement les règles de sécurités

avant le raccordement de l’appareil.

- L’installation doit être conforme aux normes en vigueur dans le pays d’installation (NFC 15-100 pour la France).

- Vérier le serrage correct des ls dans les bornes de la boîte de raccordement murale.

Respecter le sens de branchement :

Schéma de raccordement

AVEC UTILISATION DU FIL PILOTE

Cordon de l’appareil

N (bleu ou gris) L (marron)

Fil pilote (noir)

SANS UTILISATION DU FIL PILOTE

Cordon de l’appareil

N (bleu ou gris) L (marron)

Fil pilote (noir)

Réseau 230 V

Fil pilote (centrale)

Réseau 230 V

Neutre

Phase

Neutre

Phase

MARRON = PHASE, BLEU ou GRIS = NEUTRE, NOIR = FIL PILOTE

Le l noir ne doit en aucun cas

être raccordé à une borne de

terre ou au l VERT / JAUNE.

Mode

Signal à

transmettre

Confort 0 Volt

Eco 230 Volts

Hors-gel

Arrêt

Chauffage

Conf. -1°C 230 Volts/3s

Conf. -2°C 230 Volts/7s

Mesure par

rapport au

neutre

115 Volts

négatif

115 Volts

positif

297s

293s

NOTA : Les ordres de programmation sont distribués par les signaux ci-dessus, mesurés par rapport au Neutre.

AUTO

Indicateur de consommation

0h 2 4 6 8 10 12 14 16 18 20 22 24

5h à 9h

{

du Lundi au Vendredi

0h 2 4 6 8 10 12 14 16 18 20 22 24

5h à 9h

{

0h 2 4 6 8 10 12 14 16 18 20 22 24

du Lundi au Vendredi

Le week end

AUTO

DEMARRAGE RAPIDE

Indicateur de consommation

0h 2 4 6 8 10 12 14 16 18 20 22 24

5h à 9h

17h à 23h

{

du Lundi au Vendredi

Indicateur de consommation

0h 2 4 6 8 10 12 14 16 18 20 22 24

5h à 9h

17h à 23h

{

du Lundi au Vendredi

0h 2 4 6 8 10 12 14 16 18 20 22 24

5h à 9h

17h à 23h

{

du Lundi au Vendredi

{

12h à 14h

Indicateur de consommation

0h 2 4 6 8 10 12 14 16 18 20 22 24

5h à 9h

17h à 23h

{

du Lundi au Vendredi

Indicateur de consommation

0h 2 4 6 8 10 12 14 16 18 20 22 24

5h à 9h

17h à 23h

{

du Lundi au Vendredi

0h 2 4 6 8 10 12 14 16 18 20 22 24

5h à 9h

17h à 23h

{

du Lundi au Vendredi

Le week end

{

12h à 14h

Indicateur de consommation

0h 2 4 6 8 10 12 14 16 18 20 22 24

5h à 9h

17h à 23h

{

du Lundi au Vendredi

0h 2 4 6 8 10 12 14 16 18 20 22 24

5h à 9h

17h à 23h

5h à 23h

{

0h 2 4 6 8 10 12 14 16 18 20 22 24

du Lundi au Vendredi

Le week end

{

12h à 14h

AUTO

5h à 9h

17h à 23h

{

du Lundi au Vendredi

Indicateur de consommation

0h 2 4 6 8 10 12 14 16 18 20 22 24

5h à 9h

17h à 23h

{

du Lundi au Vendredi

0h 2 4 6 8 10 12 14 16 18 20 22 24

5h à 9h

17h à 23h

5h à 23h

{

0h 2 4 6 8 10 12 14 16 18 20 22 24

du Lundi au Vendredi

Le week end

{

12h à 14h

Indicateur de consommation

0h 2 4 6 8 10 12 14 16 18 20 22 24

5h à 9h

17h à 23h

{

du Lundi au Vendredi

Indicateur de consommation

0h 2 4 6 8 10 12 14 16 18 20 22 24

5h à 9h

17h à 23h

{

du Lundi au Vendredi

0h 2 4 6 8 10 12 14 16 18 20 22 24

5h à 9h

17h à 23h

5h à 23h

{

0h 2 4 6 8 10 12 14 16 18 20 22 24

du Lundi au Vendredi

Le week end

{

12h à 14h

- Mise en marche / Arrêt chauffage de l’appareil

Appuyer sur pour mettre l’appareil en marche ou pour l’arrêt chauffage de votre appareil.

- Réglage de la température souhaitée

Pour ajuster la température souhaitée, appuyer sur ou .

- Sélection du mode de fonctionnement

Maintenir la température

Appuyer sur pour

MODE

choisir le mode de fonctionnement

* L’appui 3s sur la touche MODE permet d’alterner entre la programmation «AUTO» et la programmation «PREDEFINIE»

- La fonction «Fenêtre Ouverte»

Maintenir la pièce à une

matique de la consigne,

Appliquer l’ordre envoyé

programmation ou votre

programme prédéni ou

VOUS

SOUHAITEZ

Confort.

Maintenir la pièce à la

température

Economique.

température Hors Gel.

Un abaissement auto-

lors de votre absence

Avant de pouvoir activer tout mode de programmation,

vous reporter au paragraphe 2 - G (Réglage de l’horloge et du jour).

par votre centrale de

gestionnaire d’énergie.

Appliquer un

personnalisé

APPUYER

SUR

MODE

PROGRAMMATION

3s*

« PREDEFINIE »

UTILISER LA

FONCTION

CONFORT

ÉCONOMIQUE

HORS-GEL

DÉTECTEUR D'ABSENCE

« AUTO »

L’ECRAN AFFICHE

AUTO

Appuyer sur pour activer ou désactiver la fonction «Fenêtre Ouverte».

- La fonction « Eco Système »

Appuyer brièvement sur pour réinitialiser le mode de fonctionnement standard (Usine).

Indicateur de consommation

0h 2 4 6 8 10 12 14 16 18 20 22 24

5h à 9h

17h à 23h

{

du Lundi au Vendredi

5h à 9h

17h à 23h

{

du Lundi au Vendredi

Indicateur de consommation

0h 2 4 6 8 10 12 14 16 18 20 22 24

5h à 9h

17h à 23h

{

du Lundi au Vendredi

0h 2 4 6 8 10 12 14 16 18 20 22 24

5h à 9h

17h à 23h

{

du Lundi au Vendredi

{

12h à 14h

Indicateur de consommation

0h 2 4 6 8 10 12 14 16 18 20 22 24

5h à 9h

17h à 23h

{

du Lundi au Vendredi

COMMENT UTILISER VOTRE APPAREIL

Appuyer sur les 2

touches pour :

- Réalisation de la programmation

- Mise à l’heure

Réinitialisation

Température Economique

Fonction

« Fenêtre ouverte »

Echelle de

consommation

Sélection des

modes de

fonctionnement

Veillez à enlever la pellicule de protection du boîtier de commande.

Touche de mise en

Marche / Arrêt Chauffage

Témoin

de chauffe

Programme

- prédéni (P1/P2/P3)

- à personnaliser (P4/P5/P6)

Touches de réglage de la température souhaitée

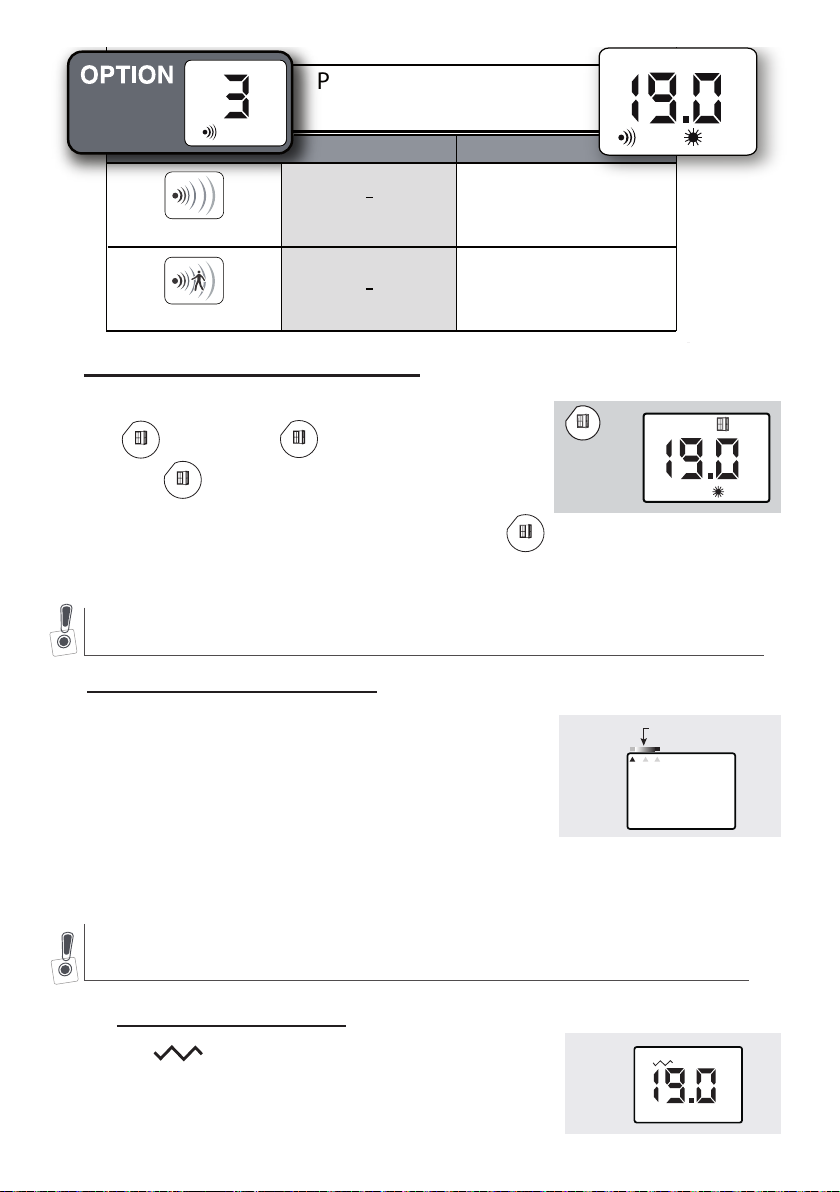

A - Mise en marche / Arrêt chauffage de l’appareil :

Pour la mise en marche, appuyer sur , l’écran

afche la température de Confort : 19.0°C.

Emplacement de la cassette de programmation

- (en option)

Pour l’arrêt chauffage, appuyer sur s’éteint.

L’appareil conserve les réglages en mémoire, même en cas de coupure secteur.

B - Mode Confort / Réglage de la température de confort :

Appuyer sur ou pour ajuster la température.

Pour un confort sans gaspillage, nous conseillons une température de 19°C lorsque le logement est occupé.

, l’écran
