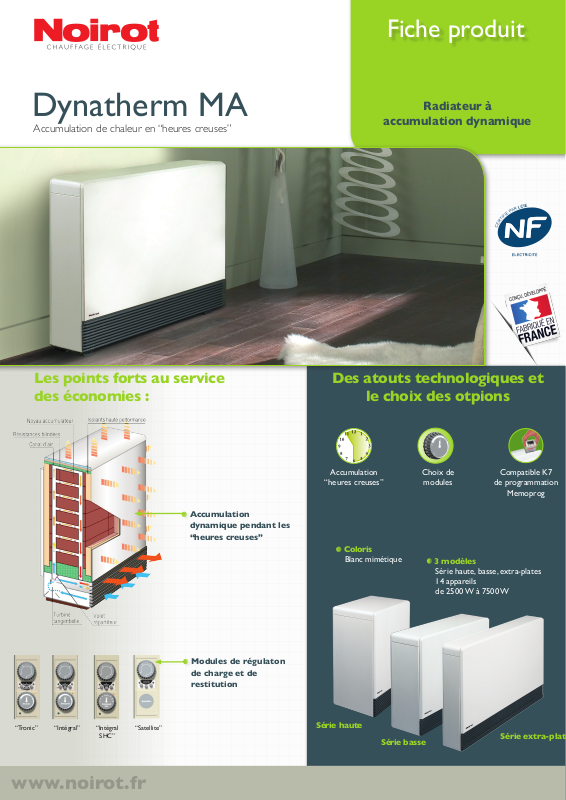

Page 1
www.noirot.fr
Fiche produit
Dynatherm MA
Accumulation de chaleur en “heures creuses”
Les points forts au service
Radiateur à
accumulation dynamique
Des atouts technologiques et
des économies :
Accumulation
dynamique pendant les
“heures creuses”
Modules de régulaton
de charge et de
restitution
le choix des otpions
Accumulation
“heures creuses”
Coloris
Blanc mimétique
Choix de
modules
3 modèles
Série haute, basse, extra-plates
14 appareils
de 2500 W à 7500 W
Compatible K7
de programmation
Memoprog
“Tronic” “Intégral
“Intégral” “Satellite”
SHC”
Série haute
Série basse
Série extra-plate
Page 2
Classe I
IP21 IK08
Garantie 2 ans
Mono
230 V
Tri
230 V
Tri
400 + N
(1)
Dynatherm MA
Descriptif technique
Présentation
• Carrosserie en acier électrozingué revêtue d’époxy polyester
polymérisé.
• Entrée d’air et sortie d’air, par grille en prolé aluminium en partie
basse de la façade.
• Coins arrondis pour une meilleure sécurité.
• Coloris : - carrosserie blanc mimétique ;
- grille brune.
Accumulation
• Résistances blindées Incoloy.
• Noyau de briques réfractaires à haut pouvoir d’accumulation.
• Isolation thermique haute performance.
• Sécurités thermiques à réenclenchement automatique et manuel.
Installation
• Pose au sol.
• Les résistances de l’appareil sont livrées montées (elles peuvent
êtres retirées sans ôter les briques).
• L’assemblage du noyau de briques se fait par l’avant de l’appareil,
sans avoir à démonter les résistances.
Restitution
• Par turbines tangentielles silencieuses.
• Chauffage de l’air par canaux de circulation dans le bloc
accumulateur.
• Optimisation de la température d’air par volet mélangeur.
Modules de régulation pour Dynatherm MA
Régulation Référence Gencod
Module Classe A (photo 1) de série de série
Module Tronic (photo 2) 0082922MA 002328
Module Intégral (photo 3) 0082923MA 002329
Module Intégral SHC (Spécial Habitat Collectif) (photo 4)
Module Satellite (photo 5) 0082926MA 002330
0082924MA 002711
(1)
Série basse
Dimensions & références
Puissance
Dynatherm Série Basse
Dynatherm Série Extra-plate
Dynatherm Série Haute
Charge 8h
(W)
(kWh)
2000 16 608 x 690 x 250 120 0082252MAER 002260
3000 24 773 x 690 x 250 170 0082253MAER 002261
4000 32 938 x 690 x 250 220 0082254MAER 002262
5000 40 1103 x 690 x 250 271 0082255MAER 002263
6000 48 1268 x 690 x 250 321 0082256MAER 002264
7500 60 1433 x 690 x 250 371 0082257MAER 002265
1500 12 636 x 690 x 170 113 00822715MAER 002316
2000 16 781 x 690 x 170 144 00822720MAER 002317
2500 20 925 x 690 x 170 175 00822725MAER 002318
3000 24 1070 x 690 x 170 206 00822730MAER 002319
4000 32 1359 x 690 x 170 270 00822740MAER 002962
4500 36 608 x 830 x 445 235 0082554MAER 002266
6000 48 773 x 830 x 445 330 0082556MAER 002267
7500 60 773 x 830 x 445 365 0082557MAER 002268
Dimensions et Poids Référence Gencod
LxHxE* (mm) (kg) blanc mimétique
Accessoires & références
Désignation Comptabilité Référence Gencod
Sonde ext. de charge individuelle 8h 0/10V Classe A et Tronic 0082999AA 002048
Sonde ext. de charge individuelle 24 h 0/10V Classe A et Tronic 0082996AA 002049
Sonde murale d’ambiance
Thermostat semi-encastré
Pied à roulettes pour manutention
(Série Basse, l’unité)*
Pied à roulettes pour manutention
(Série Extra-plate, l’unité)*
Pied à roulettes pour manutention
(Série Haute, l’unité)*
Emetteur Courant Porteur heures creuses Au tableau 0073924AA 001995
Récepteur Courant Porteur heures creuses
Kit d’adaptation pour Mémoprog
* Les appareils “Série Basse” en 6 kW et 7,5 kW nécessitent 3 pieds, toutes les autres en nécessitent 2
Tronic, Intégral
et SHC
Tronic, Intégral
et SHC
Tronic, Intégral,
SHC et Satellite
Tronic, Intégral,
SHC et Satellite
0082987AA 001232
00B9001AA 002526
0082985AA 001230
0082995AA 001557
0082988AA 001262
0073925AA 001996
0082905AA 002054
1 2 3 54
L’accumulateur intègre en version standard la régulation Classe A (photo 1) qui
doit obligatoirement être complétée par un thermostat électronique 6 ordres (Réf :
B9001-AA). Cette version standard peut selon le niveau de confort être substituée
par l’un des 4 modules, Tronic, Intégral ou Satellite, Intégral SHC.
Notice d’utilisation à télécharger sur www.noirot.fr
Votre revendeur :
Module Tronic
Le module “Tronic” rend l’accumulateur autonome.
Module Intégrale
Le module “Intégral” est le plus complet et le plus performant. Il est
totalement automatique et parfaitement autonome sans accessoire.
Module Intégral SHC
Le module “Intégral SHC” a été développé pour l’habitat collectif. Ce
module dispose de toutes les fonctions du module Intégral avec en plus un
encadrement de consigne à + où - 3°C.
Module Satellite
Le module Satellite reçoit les consignes émises par l’accumulateur équipé
du module “Intégral”, par l’intermédiaire d’un l de communication (bus),
pour un fonctionnement en parfaite harmonie.
Téléchargez notre application
iPad gratuite sur l’App Store
Textes, Photos et schémas non contractuels,. En raison de l’évolution de la technique, Noirot se réserve le droit de modier son matériel sans préavis. Édition 12/2013
