NOIROT CC-bain User Manual [fr]

Anti-choc
Manuel d’utilisation, d’installation et Bon de garantie
(à lire attentivement avant toute
CAT C
421AA2163 Ind. A
SOMMAIRE
1 - CARACTERISTIQUES......................................................
- Les commandes..............................................................
- Interrupteur de coupure générale...........................
- Thermostat électronique............................................
- Dimensions......................................................................
2 - RECOMMANDATIONS DE MISE EN PLACE............
- Volume de protection...................................................
3 - INSTALLATION ET FIXATION..................................
- Fixation du dosseret....................................................
- Montage...........................................................................
Page 3
Page 3 Page 3 Page 3 Page 3
Page 3
Pages 3 - 4
Page 4
Page 4 Page 5
4 - RACCORDEMENT ELECTRIQUE....................................
5 - FONCTIONNEMENT.........................................................
- Mise en marche..............................................................
- Réglage de la température confort..........................
- Temporisation - Fonction “ Booster ”.......................
- Utilisation des ordres du fil pilote...........................
6 - SECURITE THERMIQUE.................................................
7 - ENTRETIEN.........................................................................
BON DE GARANTIE..................................................................
Page 5
Page 6
Page 6 Page 6 Page 6 Page 7
Page 8
Page 8
Pages 7 - 8
1-CARACTERISTIQUES
Ce radiateur sèche-serviettes est un appareil : Classe II, , IP24 , 230V~.
Les commandes :
C
ZC
A - Touche Marche/Arrêt chauffage B - Voyant de Marche/Arrêt chauffage
B
D
C - Bouton de réglage du thermostat ZC - Zone “Confort”
A
D - Voyant de chauffe E - Bouton de temporisation F - Voyant de temporisation
E
Interrupteur de coupure secteur :
a eM rch
rcéfo e
Un interrupteur de coupure générale se situe à l’arrière droit de l’appareil.
Fig. 1
F
Thermostat électronique :
Cet appareil est équipé d’un thermostat d’ambiance électronique programmable : l’appareil obéit, par fil pilote , aux ordres Confort , Eco , Confort-1 , Confort-2 , Hors gel et Arrêt chauffage.
Dimensions :
Puissance Puissance Puissance Larg. x H Epaisseur Poids
totale statique ventilée ( mm ) ( mm ) ( Kg )
1400W 600W 800 W 340 x 670 80 + 20 9
2-RECOMMANDATIONS DE MISE EN PLACE
- En règle générale, cet appareil se place de façon à ce que la chaleur produite bras­ se un maximum de volume d’air. L’appareil doit être raccordé à un poste fixe et suivant les prescriptions en vigueur.
- L’appareil ne doit pas être installé sous une prise de courant.
- Il doit être installé de façon à ce que les interrupteurs et autres dispositifs de commande ne puissent pas être touchés par une personne se trouvant dans la baignoire ou sous la douche.
Volume de protection :
- Cet appareil peut être installé dans les volumes 2 ou 3 ( voir
“1” : Appareil Classe 1 “2” : Appareil Classe 2
.40 m2
m
Volu 3
2
.2
5 m
1
Volume 2
Volume 1
e
60 . m
2
lmeVou 0
2
.2
3.00 m
5
m
dessin ci-contre), en se confor­ mant aux exigences de la norme
.6 m0
NFC 15-100.
- Cet appareil de Classe II ne se raccorde pas à la terre.
S
R
O
H
E
M
U
L
O
V
Fig. 2
3
- Afin de ne pas nuire au bon fonctionnement de votre appareil de chauffage, il est conseillé D’utiliser le porte-serviettes pour le séchage de votre linge.
- Eviter le positionnement en allège d’une fenêtre, derrière les rideaux, les portes, ou
B = 0.2m C = 0.2m D = 0.2m E = 0.2 m
sous une bouche d’extraction d’air. Respecter les distances minimales d’installation au sol, aux parois, aux meubles etc...
- Cet appareil n’est pas prévu pour être utili­sé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou
Distances :
A = 0.5m
C
D
B
A
mentales sont réduites , ou des personnes
E
dénuées d’ expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermé­diaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions
préalables concernant l’utilisation de l’appareil. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.
3-INSTALLATION ET FIXATION
Fixation du dosseret :
- Démonter le dosseret de l’appareil à l’aide d’un tour­nevis en agissant sur les
Fig. 4
deux pattes de clipsage (Fig. 4).
Fig. 3
- Appliquer le dosseret au mur et pointer les 4 trous de fixation en respectant les cotes de la figure 5 ci-contre.
- Fixer le dosseret avec au moins 4 vis (Ø5.5 max) en s’assurant de l’orienter dans le bon sens et à la bonne hauteur.
NOTA 1 : reportées sur la figure 3.
NOTA 2 :
Veiller à bien respecter les distances
Dans le cas d’un revêtement mural posé sur mousse, il faut prévoir entre le dosseret et le mur, une cale d’une épaisseur égale à celle de la mousse afin de ne pas obstruer les bouches d’entrée d’air.
4
Fig. 5
Appareil : 670 x 340
75
59
215
140
Distances en mm
468
105
275
Montage :
4-RACCORDEMENT ELECTRIQUE
- L’ installation doit comporter un dispositif de coupure omnipolaire ayant une distance d’ouverture des contacts d’au moins 3 mm.
- L’alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, conformément aux prescriptions de la norme NFC15- 100.
- Le raccordement électrique ne nécessite pas le démon­tage de l’appareil.
Fig. 6
- Utiliser le câble souple (3x1 ou 1.5mm²A05 VVF) monté d’origine et le raccorder au réseau par l’intermédiaire d’une boîte de raccordement ( fil marron = phase, fil bleu = neutre, fil noir = pilote ).
- Ce fil noir est destiné à être raccordé à un programmateur de chauffage, dans le but de faire varier le rythme de fonctionnement de l’appareil, selon l’occupation ou l’inoccupation des lieux. Dans le cas d’une utilisation sans programmateur, il est inu­tilisé. Dans cette situation, il est recommandé de l’isoler de tout contact électrique au moyen d’un domino.
IMPORTANT : terre ou fil vert / jaune.
Ce fil noir ne doit en aucun cas être raccordé à une borne de
- Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou une personne de qualification similaire afin d’éviter un danger.
- Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement.
- Toutes les interventions sur nos appareils doivent être effectuées hors tension et par un personnel qualifié et agrée.
- Si l’installation de chauffage est programmée par fil pilote, lors d’une intervention sur ce matériel , couper l’ alimentation de ou des appareils concernés ainsi que du ou des fils pilotes.
NOTA : les ordres de programmation sont distribués par les signaux ci-contre, mesurés par rapport au neutre.
RESPECTER LE SENS DE BRANCHEMENT: MARRON = PHASE , BLEU = NEUTRE , NOIR = FIL PILOTE.
Mode Signal à Mesure par transmettre rapport au neutre
Confort 0 Volt
Eco 230 Volts
Hors Gel 115 Volts Négatif
115 Volts positif
Arrêt chauffage
Conf. 1 230 Volts / 3s
Conf. 2 230 Volts / 7s
7s
3s
300s
300s
5
5-FONCTIONNEMENT
- La régulation électronique de cet appareil a été conçue pour vous donner un maximum d’économie.

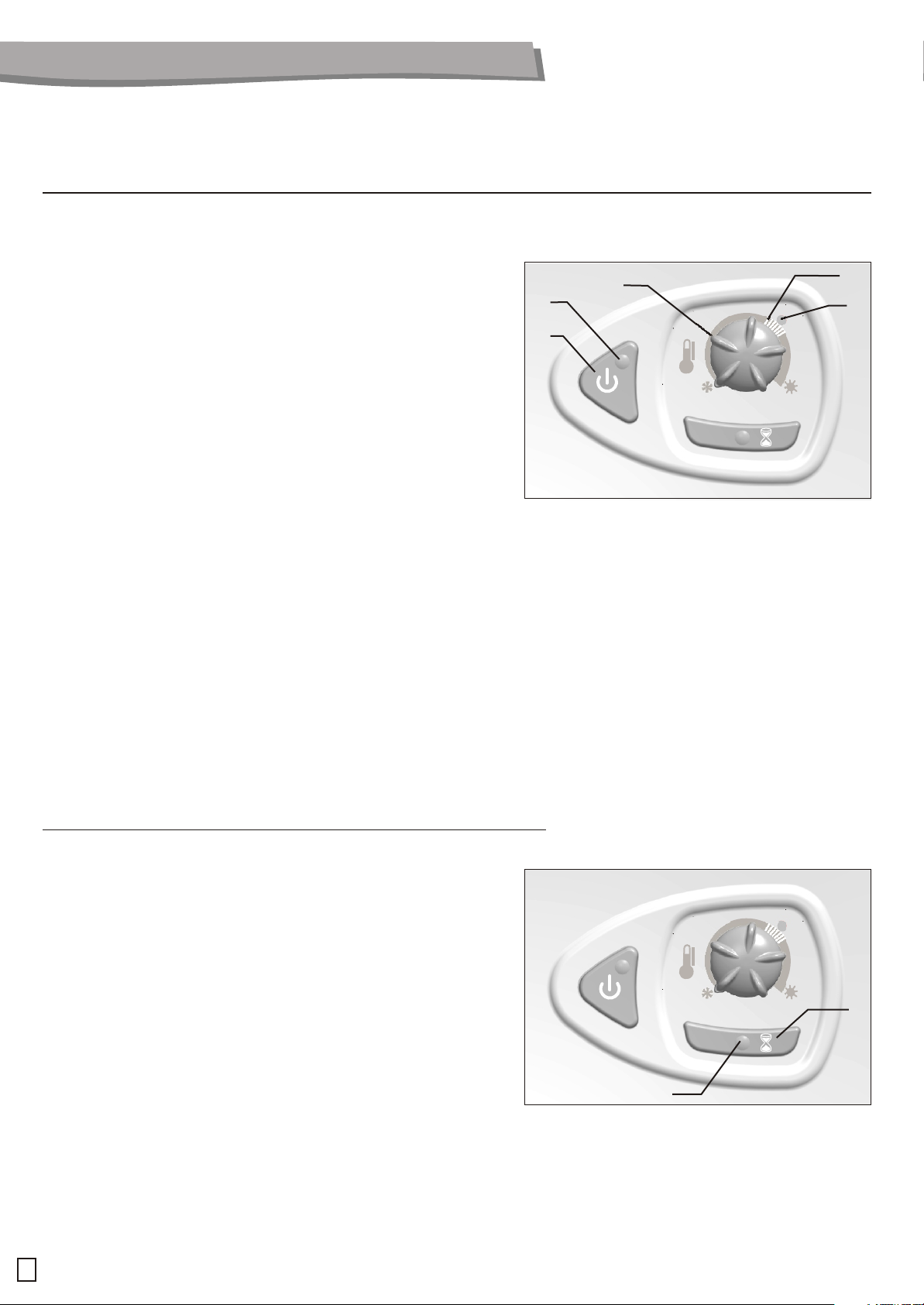

MISE EN MARCHE DE L’APPAREIL - RÉGLAGE DE LA TEMPÉRATURE CONFORT :
- S’assurer tout d’ abord que l’ interrupteur de coupure générale (situé à l’ arrière droit de l’appareil) se trouve sur la position ON.
C
Réglage de la température Confort :
B
A
- Mettre le bouton de réglage du thermostat (C) sur la position Zone Confort ( Rep. ZC ) repré-
sentées ci-contre (Fig.8). Appuyer sur le bouton
M rchea
Marche/Arrêt chauffage ( A ), le voyant de la
forcée
touche s’ allume ( B ) ainsi que le témoin de chauffe ( D ).
Fig. 8
ZC
D
- Fermer les portes de communication de la pièce, attendre quelques heures pour vérifier que la température se soit stabilisée à la valeur souhaitée.
- Si la température obtenue ne convient pas, augmenter ou diminuer la valeur de la consigne avec le bouton de réglage (C).
- Attendre de nouveau quelques heures pour vérifier la valeur de la température de Confort.
NOTA 1: Pour éteindre l’appareil, appuyer sur le bouton de Marche/Arrêt chauf­fage(A). Le voyant Rep. B s’éteint. NOTA 2 : Une fois la température réglée , NE PAS TOUCHER au bouton de thermostat ( C ); agir uniquement sur le bouton Marche / Arrêt chauffage ( A ).
TEMPORISATION - FONCTION “BOOSTER” :
- Pour un apport immédiat de chaleur ou un séchage plus rapide, il est possible d’ utiliser la temporisation de l’appareil.
- Mettre l’appareil en marche (voir plus haut) avant d’effecteur cette opération.
-La temporisation ( minuterie ) engage le fonc­tionnement de la puissance totale de l’appareil
M rca he
f céeor
en marche forcée non régulée pendant une durée d’une demi-heure.
Fig. 9
F
- Pour cela , appuyer sur la touche “Marche forcée temporisée” (E), le voyant (F) s’allume.
- Pour interrompre le mode Temporisation appuyer sur la touche Rep. E.
- A la fin de la temporisation, l’appareil reviendra à sa position initiale, c’est à dire en chauffe par régulation
6
E
UTILISATION DU MODE 6 ORDRES PAR FIL PILOTE :
- Si votre installation est gérée par un gestionnaire du type Tempo d’EDF, les ­abaissements de Confort-1 et Confort-2 se feront sur ordre de cette centrale, selon la période tarifaire.
Les ordres sont Confort, Eco., Confort -1, Confort -2, Arrêt chauffage et Hors-gel :
- Confort -1 provoquera un abaissement de la température de 1°C par rapport à la position Confort.
- Confort-2 provoquera un abaissement de la température de 2°C par rapport à la position Confort. NOTA: Les fonctions Confort-1 et Confort-2 permettent de diminuer les consom­mations électriques par l’intermédiaire d’une centrale de programmation réalisant de la gestion tarifaire avec les contrats du type TEMPO d’EDF. Votre appareil étant équipé d’un thermostat électronique 6 ordres, les change­ments commandés par le gestionnaire et le programmateur ne sont pas immédiats : il faut attendre environ 15 secondes avant leur prise en compte.
IMPORTANT: POUR UN FONCTIONNEMENT OPTIMAL DE L’ APPAREIL, il est recommandé de ne pas obstruer la sortie d’air en bas de l’appareil afin que l’air chaud puisse s’évacuer.
CONDITIONS DE GARANTIE
Votre appareil de chauffage électrique est garanti 2 ANS contre tous vices de fabrication, à compter de la date d’achat. En cas de problème, adressez-vous à votre magasin. La garantie sera prise en compte sur présentation du titre d’achat daté; elle est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Les frais de démontage et de remontage ne peuvent en aucun cas être remboursés à titre de dommage et intérêts pour quelle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d’installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l’objet d’un usage anormal et ont été utilisés dans des conditions d’emploi autres que celles pour lesquelles ils ont été construits. Elle ne s’appliquera pas non plus en cas de détérioration ou d’accident provenant de négligence, défaut de surveillance ou d’entretien, ou provenant d’une transformation de matériel.
Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l’acheteur de la garantie légale pour défauts et vices cachés qui s’applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l’appareil.
6-SECURITE THERMIQUE
- Le fonctionnement de l’appareil est protégé par une sécurité thermique à réar-
mement automatique pour la partie rayonnante ainsi que pour la partie soufflerie ( pour le modèle dynamique ). En cas d’utilisation anormale :
- La/Les sécurité(s) thermique(s) arrête(nt) le fonctionnement du panneau rayon­nant ou de la soufflerie. Vérifier que les grilles de l’appareil (basse,haute et arrière) ne sont pas obstruées. Après quelques instants, l’appareil se remet en service automatiquement.
- Si la soufflerie (modèle dynamique) s’arrête anormalement, mettre l’appareil hors hors tension. Vérifier que les grilles arrières ne sont pas obstruées. Nettoyer si be­soin, puis après environ 5 minutes d’arrêt de l’appareil, remettre en service.
- Si le(s) défaut(s) persiste(nt), appeler un réparateur agrée.
7-ENTRETIEN
- Pour conserver les performances de l’appareil, il est nécessaire de passer régu­lièrement l’aspirateur sur les grilles de l’appareil.
! ATTENTION !!! :
- Pour enlever la poussière, utiliser un chiffon doux. Pour enlever une tache, humidifier le chiffon.
- Ne jamais utiliser de produits abrasifs qui risqueraient de détériorer le revête­ment epoxy-polyester.
BON DE GARANTIE
Type :
Cachet du vendeur
Puissance :
Date de fabrication :
Utilisateur
Date de mise en service :
Nom :
Adresse :
Cet appareil a été étudié, conçu et realisé avec soin pour vous donner entière satisfaction
107 Bd Ney 75883 PARIS Cedex 18
Tél. : 01.53.06.27.00 - Fax : 01.42.29.66.05
S.A.S. Capital 6 408 656 € -
R.S. Paris B 334 981 958 - Code APE 297A
http://www.noirot.fr
