Page 1

Calidou plus Bas

Notice d’installation

Installation de l’appareil

Bon de garantie

A lire attentivement avant toute opération et à conserver

En raison de l’évolution de la technique, la société Noirot se réserve le droit de modiﬁer le matériel sans préavis - Textes et photos non contractuels - 421AA2120 - V36

107, boulevard Ney - 75883 Paris Cedex 18 Tél. : 01 53 06 27 00 • Fax : 01 42 29 66 05 www.noirot.fr

SAV : 8 Rue Louis Ampère - 02 930 LAON Cedex

Tél. : 03 23 27 31 90 • Fax 03 23 27 31 89

SAS AU CAPITAL DE 6 408 656 € - SIRET B PARIS 334 981 958 00013 - CODE APE 297 A

- C.C.P. PARIS 18 218 12 - N° TVA : FR 84 334 981 958

Page 2

AVANT PROPOS :

- Vous venez d’acquérir ce Radiateur à Chaleur Douce Intégrale Calidou plus Bas et nous vous remercions de ce choix, témoignant ainsi de votre conﬁance.

- Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction.

- Il est important de bien lire cette notice en entier avant l’installation et la mise en route de votre appareil.

- Il est recommandé de conserver cette notice, même après installation de votre appareil.

SOMMAIRE

1. - Caractéristiques page B

2. - Recommandations de mise en place page C

3. - Installation et ﬁxation page D

4. - Raccordement électrique page E

5. - Conseils / Entretien page F

6. - Aide aux diagnostics page G

7. - Identiﬁcation de votre appareil page H

Page 3

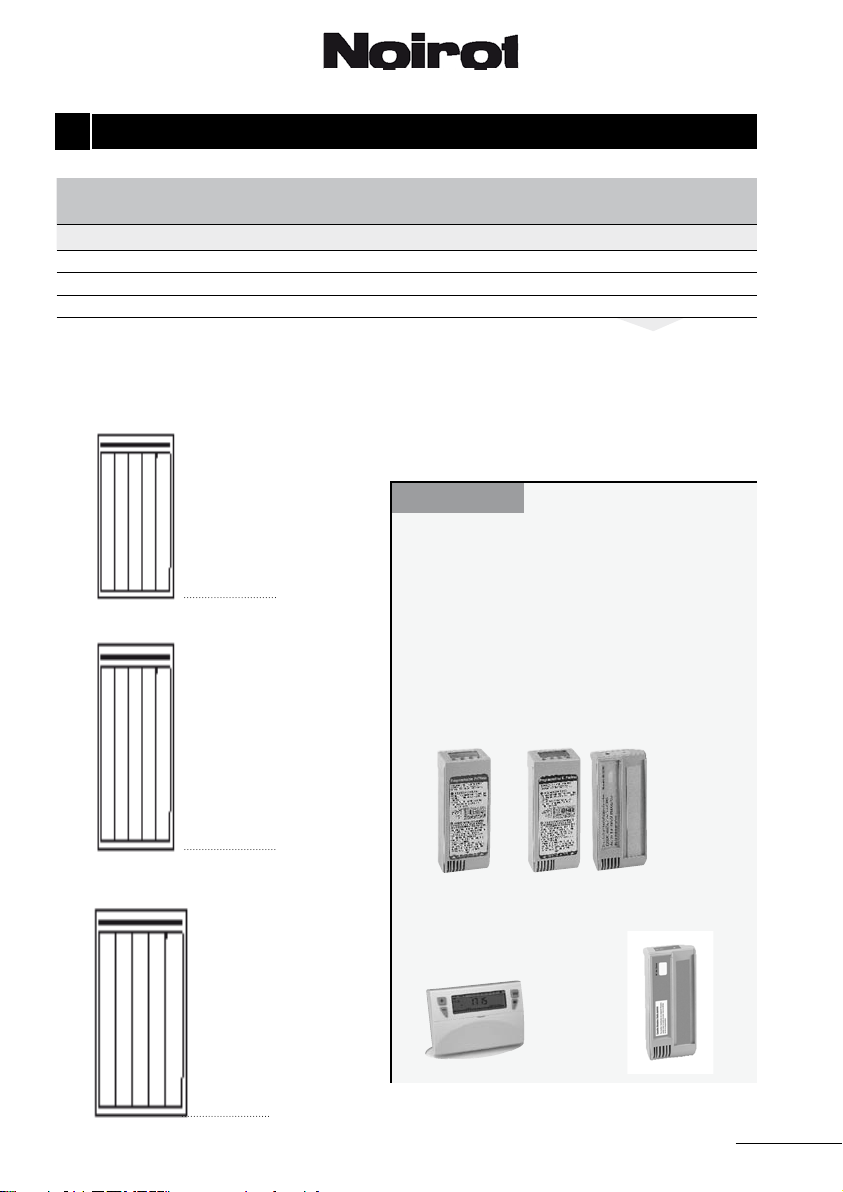

CARACTÉRISTIQUES

Références Puissance

(W)

Calidou plus HoRiZoNTal

Intensité

(A)

Largeur

(mm)

Hauteur

(mm)

Epaisseur

(mm)

N127-2 FE 750 3,3 704 400 120+28 17,0 N127-3 FE 1000 4,3 870 400 120+28 22,0 N127-5 FE 1500 6,5 1202 400 120+28 31,0

Appareil + dosseret

En option :

L’appareil permet de recevoir les cassettes de programmation par Fil pilote, Courant Porteur ou Radio Fréquence.

- Contacter votre revendeur.

Poids

(kg)

Programmateur

Fil Pilote

Programmateur

Courant

Porteur

Programmateur

Radio

Fréquence

Page B

Page 4

RECOMMANDATIONS DE MISE EN PLACE

Cet appareil de chauffage électrique direct est destiné à assurer le chauffage d’ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.

Il doit être installé de façon à ce que les interrupteurs et autres dispositifs de commande ne puissent pas

Fig. A

être touchés par une personne se trouvant dans la baignoire ou dans la douche.

L’appareil peut être installé dans le volume 2 ou 3 des salles d’eau.

L’appareil ne doit pas être installé sous une prise de courant.

IMPORTANT :

NE PAS COUVRIR L’APPAREIL

Installation des appareils

L’installation doit être conforme aux normes en vigueur dans le pays d’installation ( NFC 15-100 pour la France).

Si l’appareil est recouvert, il y a risque de surchauffe.

Le logo ci-dessus rappelle ce risque.

Il est donc formellement interdit de couvrir ou d’obstruer les entrées ou les sorties d’air au risque d’incidents ou de dégradations de l’appareil.

Évitez d’installer l’appareil dans un courant d’air susceptible de perturber sa régulation.

Respecter les distances minimum d’installation au sol, aux parois, aux meubles, etc...(Fig.B).

Page C

Fig. B

Page 5

INSTALLATION ET FIXATION

Ref. Puissance Largeur Départ Entraxe

N127/2 750W 704mm 234 mm 300 mm

N127/3 1000W 870mm 242 mm 400 mm

N127/5

1500W

1202mm 275 mm 700 mm

Repère de Perçage

Encombrement de l'Appareil

verrou

Dosseret

Sol

Lg Appareil

150 mm

mini

Ht Appareil 400 mm

Entraxe

Depart

224 mm

197 mm

Fig. C

Pour centrer votre appareil au mur :

Repère indiquant l’axe médian de l’appareil.

Pour le modèle 750 W, l’axe médian de l’appareil correspond à l’axe du montant droit du dosseret (vue de face)

Pour faciliter l’obtention de la cote minimale de 150mm (bas de l’appareil

par rapport au sol), il suft de placer le

dosseret contre le mur, pattes inférieures posées au sol, pour avoir grâce aux

repères de perçage, la xation inférieure

du dosseret.

Déverrouiller le dosseret en agissant à l’aide d’un tournevis sur les verrous dans le sens des aiguilles d’une montre puis ôter le dosseret de l’appareil (Fig.C).

Fixer le dosseret sur la paroi à l’aide de 4 vis minimum (diam. 6 mm) en s’assurant de l’orienter dans le bon sens et à la bonne hauteur (Fig. C).

Choix de la cheville en fonction de la nature de votre mur et du poids de l’appareil.

Puis.

750W 1000W 2000W

Larg. Départ Entraxe

704mm 234mm 300mm 870mm 242mm 400mm

1202mm 275mm 700mm

NOTA : Pour un meilleur maintien de l’appareil au mur, il est possible de rajouter 2 vis de ﬁxation sur chaque montant du dosseret (voir Fig. C). Il est recommandé d’utiliser des rondelles pour améliorer la tenue du dosseret.

Positionner l’appareil sur le dosseret.

Verrouiller le dosseret en agissant à l’aide d’un tournevis sur les verrous dans le

sens inverse des aiguilles d’une montre (Fig. C).

Page D

Page 6

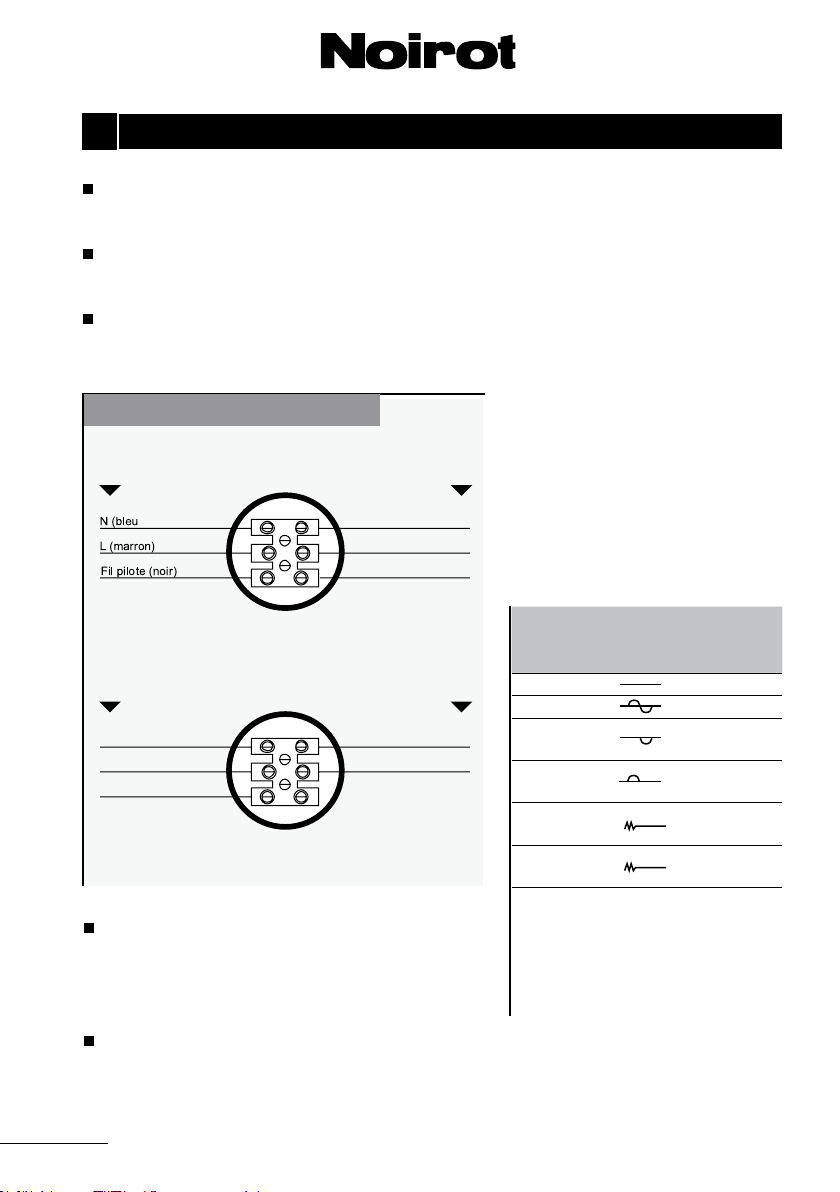

RACCORDEMENT ELECTRIQUE

L’installation doit comporter un dispositif de coupure omnipolaire ayant une distance

d’ouverture des contacts d’au moins 3 mm.

L’installation doit être conforme aux normes en vigueur dans le pays d’installation (NFC

15-100 pour la France).

L’alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d’une installation dans un local contenant une baignoire ou une douche.

Schéma de raccordement

AVEC UTILISATION DU FIL PILOTE

Cordon de l’appareil Réseau 230 V

ou gris)

Fil pilote (centrale)

Neutre

Phase

SANS UTILISATION DU FIL PILOTE

Cordon de l’appareil Réseau 230 V

N (bleu ou gris) L (marron)

Fil pilote (noir)

Neutre

Phase

Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service aprèsvente ou une personne de qualiﬁcation similaire aﬁn d’éviter un danger.

RESPECTER LE SENS DE BRANCHEMENT :

MARRON = PHASE, BLEU ou GRIS = NEUTRE, NOIR = FIL PILOTE

Le ﬁl noir ne doit en aucun cas être raccordé à une borne de terre ou ﬁl VERT / JAUNE.

NOTA : Les ordres de programmation sont distribués par les signaux suivants, mesurés par rapport au Neutre.

297s

293s

Mesure par

rapport au

neutre

115 Volts

négatif

115 Volts

positif

230

Volts/3s

230

Volts/7s

Mode

Signal à

transmettre

Confort 0 Volt

Eco 230 Volts

Hors-gel

Arrêt

Chauffage Conf. -1°C

Conf. -2°C

Vériﬁer le serrage correct des ﬁls dans les bornes de la boîte de raccordement mural.

Page E

Page 7

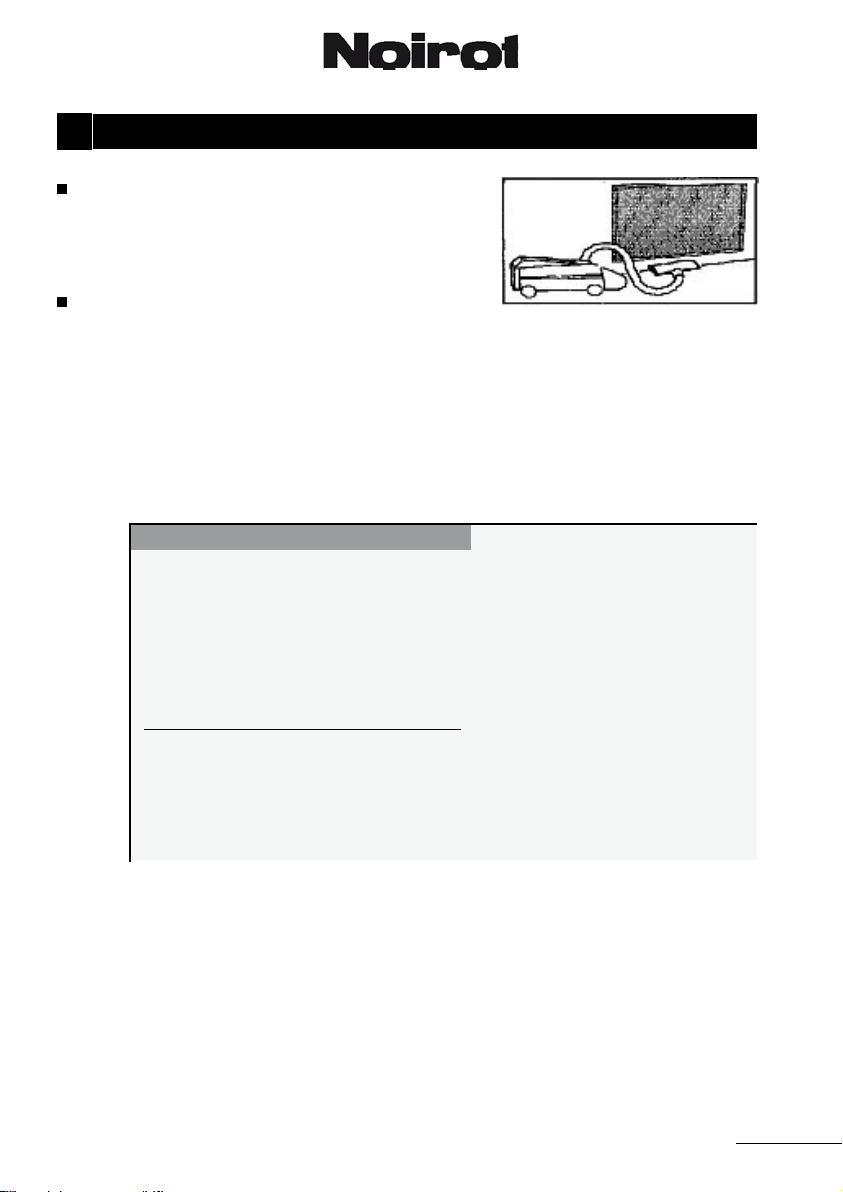

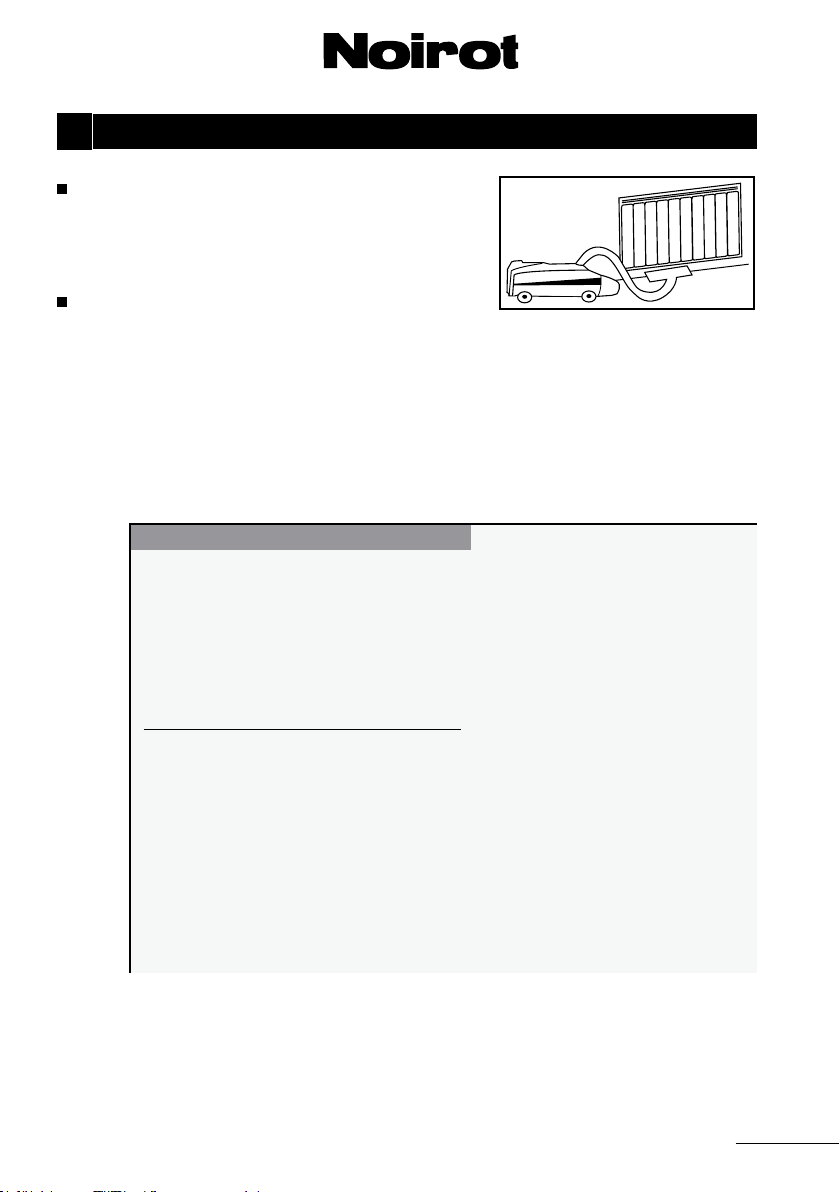

CONSEILS - ENTRETIEN

Pour conserver les performances de l’appareil, il est nécessaire d’effectuer régulièrement un dépoussiérage de l’intérieur de celui-ci en passant l’aspirateur sur les entrées et sorties d’air.

Utilisez de préférence des produits nettoyants universels à base d’agents tensio-actifs (savon, alcool,...) et un chiffon type microﬁbres. Pour un simple dépoussiérage, un chiffon sufﬁt.

ne jamais uTiliser de produiTs abrasifs ou à base d’acéTone qui risqueraienT de déTériorer le revêTemenT epoxy.

Recommandations et conseils

Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. Veillez à ne rien introduire dans l’appareil. Lors de la première chauffe, il peut s’échapper une odeur, ce phénomène disparaît

après quelques minutes de fonctionnement. Si votre installation est équipée d’un délesteur : Le délestage étant prioritaire, il est

possible que l’appareil ne chauffe pas, en cas de surconsommation momentanée (lavelinge + four + fer à repasser...). Ceci est normal. Dès rétablissement d’une consommation normale, l’appareil se remettra en chauffe.

Prévu pour être raccordé à un réseau d’alimentation électrique 230V~ 50Hz. Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants)

dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéﬁcier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.

TouTes les inTervenTions sur nos appareils doivenT êTre effecTuées hors Tension eT par un personnel qualifié eT agréé.

Page F

Page 8

AIDES AUX DIAGNOSTICS

NATURE

L’appareil ne

chauffe pas

L’appareil

chauffe tout le

temps

L’appareil ne suit pas les ordres de programmations

VERIFICATION ACTION

S’assurer que le voyant de

marche est allumé.

Le voyant de marche est

allumé, le témoin de chauffe est éteint.

Le voyant de marche ne s’al-

lume toujours pas.

Vériﬁer que le réglage de

la température n’a pas été modiﬁé.

Vériﬁer que l’appareil n’est

pas situé près d’une porte ouverte ou/et près d’un local non chauffé, ou dans un courant d’air.

S’assurer que le program-

mateur ou récepteur est en fonctionnement.

S’assurer de la bonne utilisa-

tion de la centrale de programmation. (Se reporter à son manuel d’utilisation)

DANS TOUS LES AUTRES CAS,

CONTACTEZ UNE PERSONNE QUALIFIÉE

Appuyer sur le bouton Marche /

Arrêt Chauffage (veille).

Vériﬁer la valeur de la consigne. La température ambiante ne nécessite

pas de chauffer.

L’appareil est en ECO ou en déles-

tage : s’assurer que le système de délestage n’a pas coupé l’alimentation de l’appareil.

S’assurer que les disjoncteurs d’instal-

lation sont enclenchés.

Régler de nouveau la température.

Fermer la porte, mettre le local en

chauffe ou supprimer le courant d’air.

Mettre l’appareil en mode Auto. Ré-engager le programmateur ou

le récepteur dans son logement ou vériﬁer son bon fonctionnement.

Page G

Page 9

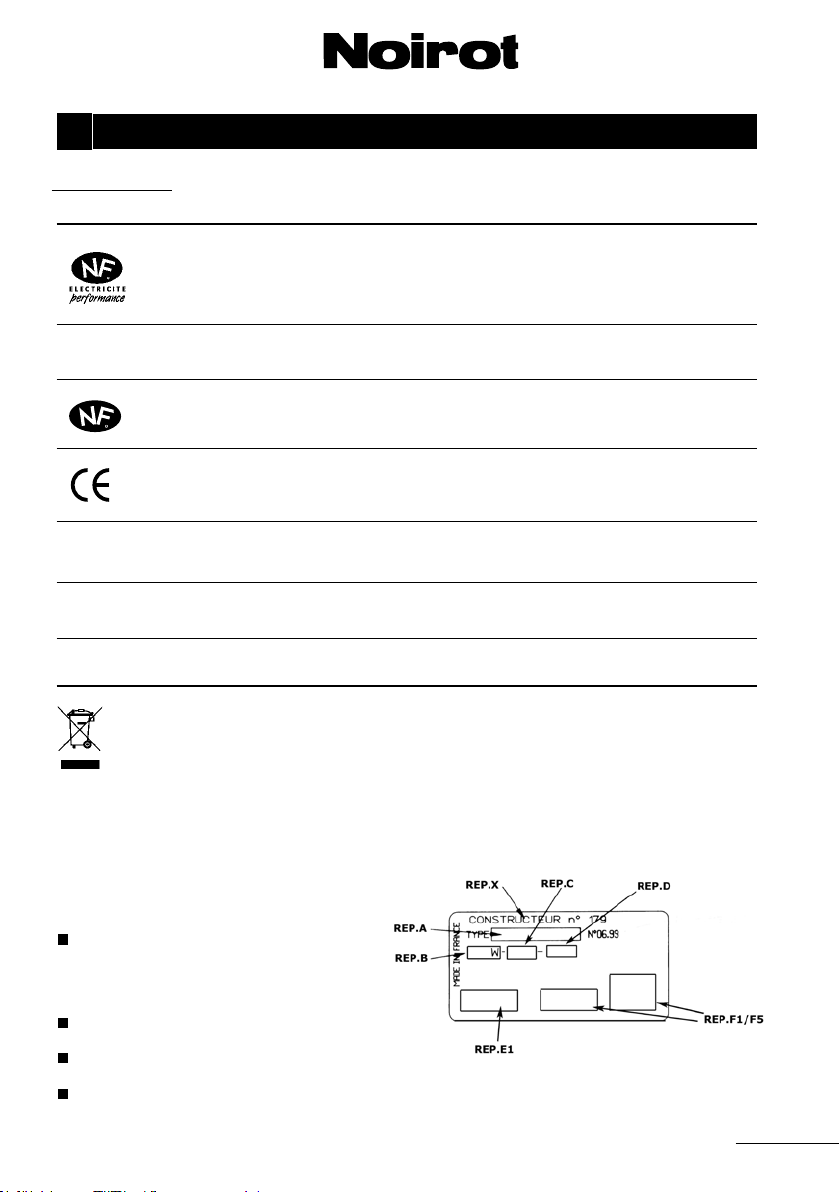

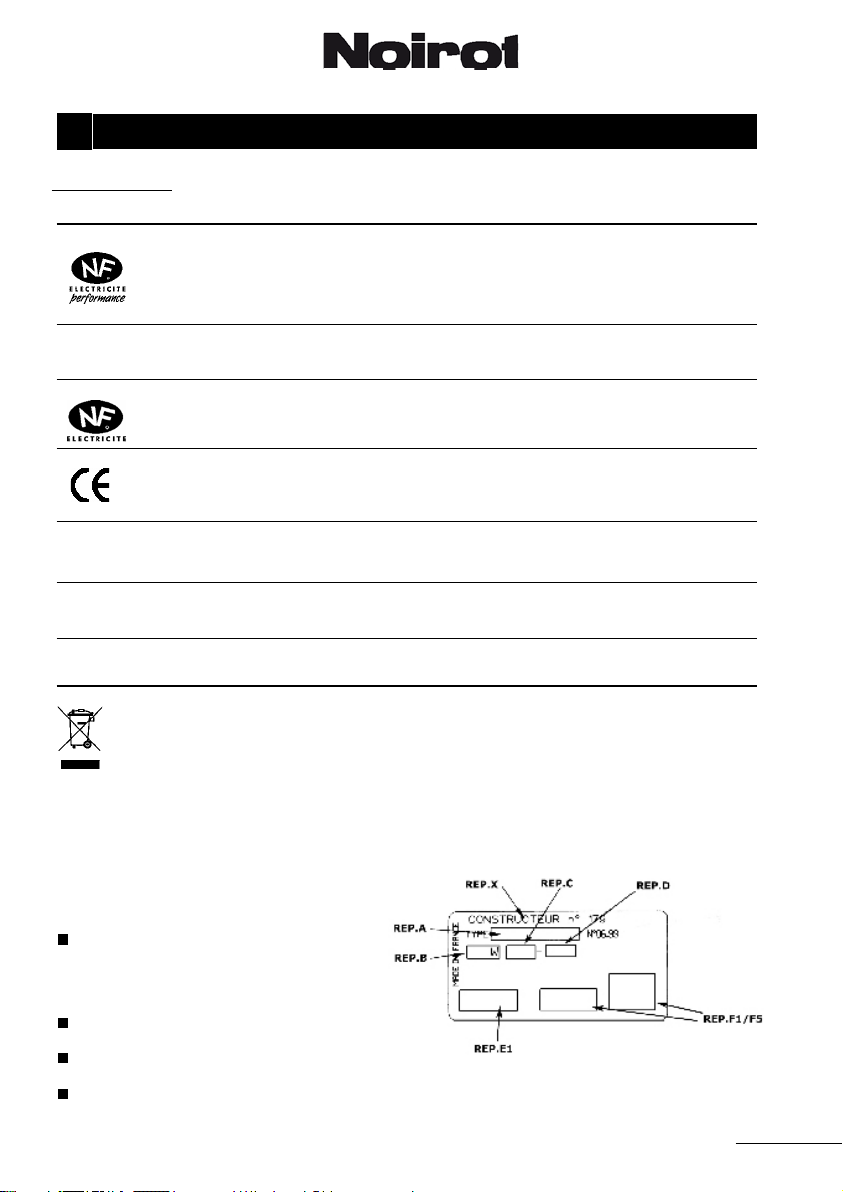

IDENTIFICATION DE VOTRE APPAREIL

IMPORTANT : LES CARACTÉRISTIQUES DE L’APPAREIL SONT INDIQUÉES SUR L’ÉTIQUETTE SIGNALÉTIQUE.

Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries de l’Electricité) garantit les performances de ces appareils qui respectent les normes d’aptitude à la fonction en plus de l’ensemble des normes de sécurité en vigueur.

Cat. C

classe II

IP....

IK....

Les appareils portant cette estampille vous garantissent le niveau maximum de sécurité et de performance.

Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries de l’Electricité) garantit que ces appareils respectent l’ensemble des normes de sécurité en vigueur.

L’apposition de cette marque par le fabricant garantit que l’appareil respecte les directives communautaires européennes de sécurité (directive basse tension- dbt) et compatibilité électromagnétique (CEM).

Appareil de classe 2 : signie que l’appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (l de terre).

Indice de Protection de l’enveloppe de l’appareil contre la pénétration des corps solides et liquides

Indice de résistance aux chocs de l’enveloppe de l’appareil.

LES DÉCHETS ÉLECTRIQUES NE DOIVENT PAS ÊTRE JETÉS AVEC LES DÉCHETS MÉNAGERS. VEUILLEZ RECYCLER DANS LES CENTRES APPROPRIÉS.

L’étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil, elle permet de l’identiﬁer.

Elle est composée de :

La référence complète de l’appareil

et son indice de fabrication (rep.A)

à préciser pour le SAV. Sa puissance en Watt (rep. B). Les certiﬁcats de conformités (rep. E-C-D-F). N° du constructeur (rep X).

Page H

Page 10

Calidou plus

Notice d’installation

Installation de l’appareil

Bon de garantie

A lire attentivement avant toute opération et à conserver

En raison de l’évolution de la technique, la société Noirot se réserve le droit de modiﬁer le matériel sans préavis - Textes et photos non contractuels - 421AA2021.B00 - V39 93069/07

107, boulevard Ney - 75883 Paris Cedex 18 Tél. : 01 53 06 27 00 • Fax : 01 42 29 66 05 www.noirot.fr

SAS AU CAPITAL DE 6 408 656 € - SIRET B PARIS 334 981 958 00013 - CODE APE 297 A

SAV : 8 Rue Louis Ampère - 02 930 LAON Cedex

Tél. : 03 23 27 31 90 • Fax 03 23 27 31 89

- C.C.P. PARIS 18 218 12 - N° TVA : FR 84 334 981 958

Page 11

AVANT PROPOS :

- Vous venez d’acquérir ce Radiateur à Chaleur Douce Intégrale Calidou plus Horizontal et nous vous remercions de ce choix, témoignant ainsi de votre conﬁance.

- Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction.

- Il est important de bien lire cette notice en entier avant l’installation et la mise en route de votre appareil.

- Il est recommandé de conserver cette notice, même après installation de votre appareil.

SOMMAIRE

1. - Caractéristiques page B

2. - Recommandations de mise en place page C

3. - Installation et ﬁxation page D

4. - Raccordement électrique page E

Page A

5. - Conseils / Entretien page F

6. - Aide aux diagnostics page G

7. - Identiﬁcation de votre appareil page H

Page 12

CARACTÉRISTIQUES

Références Puissance

(W)

Calidou plus HoRiZoNTal

Intensité

(A)

Largeur

(mm)

Hauteur

(mm)

Epaisseur

(mm)

N106-2 FP 750 3,3 455 602 120+28 17,3 N106-3 FP 1000 4,3 621 602 120+28 23,2 N106-4 FP 1250 5,4 704 602 120+28 24,3 N106-5 FP 1500 6,5 870 602 120+28 32,3 N106-7 FP 2000 8,7 1202 602 120+28 43,7

Appareil + dosseret

750 W

1000 W

En option :

L’appareil permet de recevoir les cassettes de programmation par Fil pilote, Courant Porteur ou Radio Fréquence.

- Contacter votre revendeur.

Poids

(kg)

1250 W

1500 W

2000 W

Programmateur

Fil Pilote

Programmateur

Courant

Porteur

Programmateur

Radio

Fréquence

Page B

Page 13

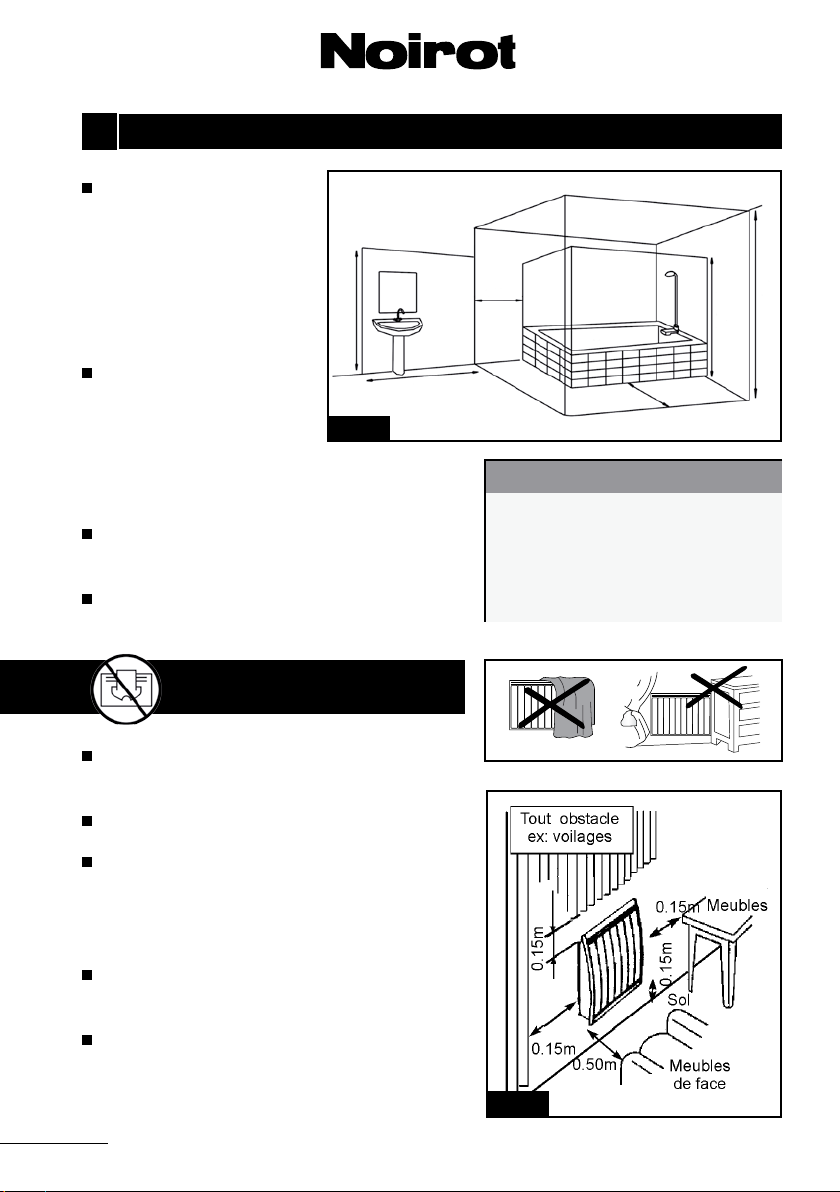

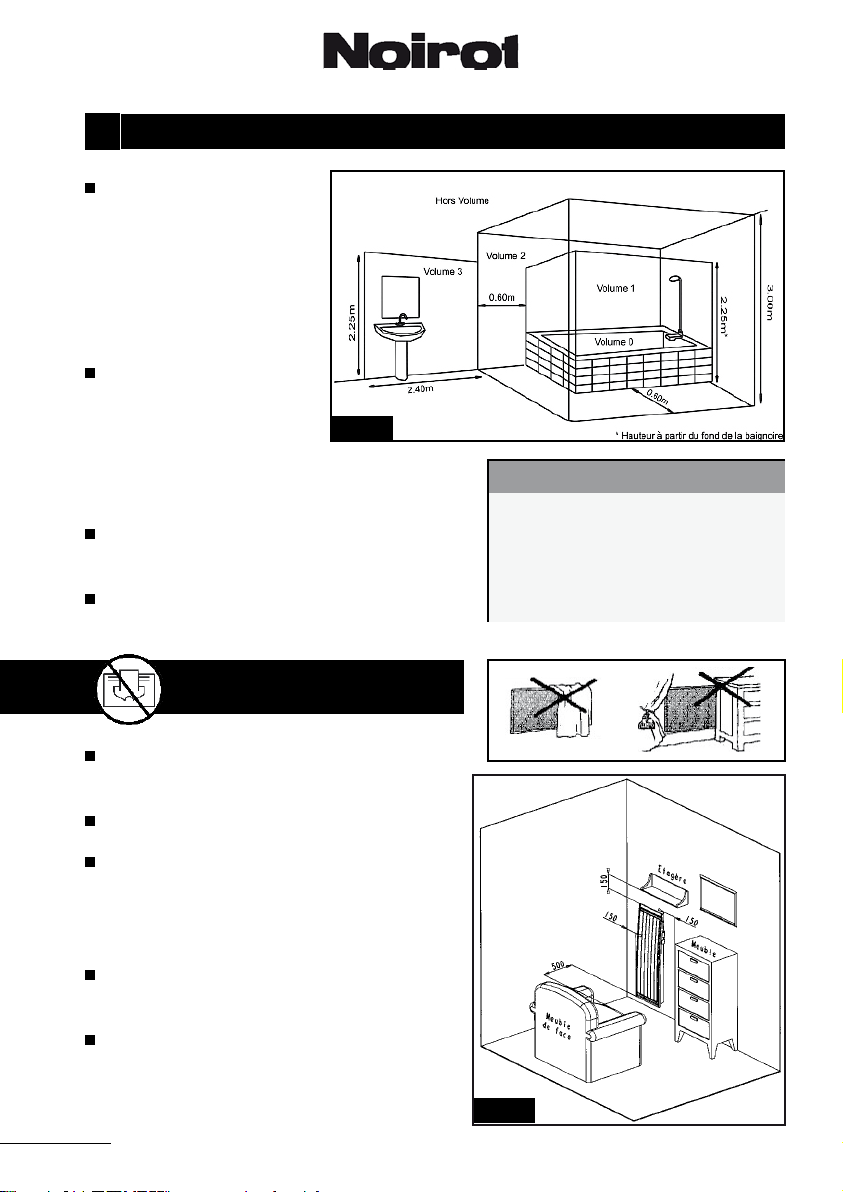

RECOMMANDATIONS DE MISE EN PLACE

Cet appareil de chauffage

Hors volume

électrique direct est destiné à assurer le chauffage d’ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.

Il doit être installé de façon à ce que les interrupteurs et autres dispositifs de commande ne puissent pas

2.25 m

2.40 m

Fig. A

être touchés par une personne se trouvant dans la baignoire ou dans la douche.

L’appareil peut être installé dans le volume 2 ou 3 des salles d’eau.

L’appareil ne doit pas être installé sous une prise de courant.

IMPORTANT :

NE PAS COUVRIR L’APPAREIL

Si l’appareil est recouvert, il y a risque de surchauffe.

Volume 3

Volume 2

0.60 m

Volume 1

Volume 0

0.60 m

*Hauteur à partir du fond de la baignoire

Installation des appareils

L’installation doit être conforme aux normes en vigueur dans le pays d’installation ( NFC 15-100 pour la France).

2.25 m*

3.00 m

Le logo ci-dessus rappelle ce risque.

Il est donc formellement interdit de couvrir ou d’obstruer les entrées ou les sorties d’air au risque d’incidents ou de dégradations de l’appareil.

Évitez d’installer l’appareil dans un courant d’air susceptible de perturber sa régulation.

Respecter les distances minimum d’installation au sol, aux parois, aux meubles, etc...(Fig.B).

Page C

Fig. B

Page 14

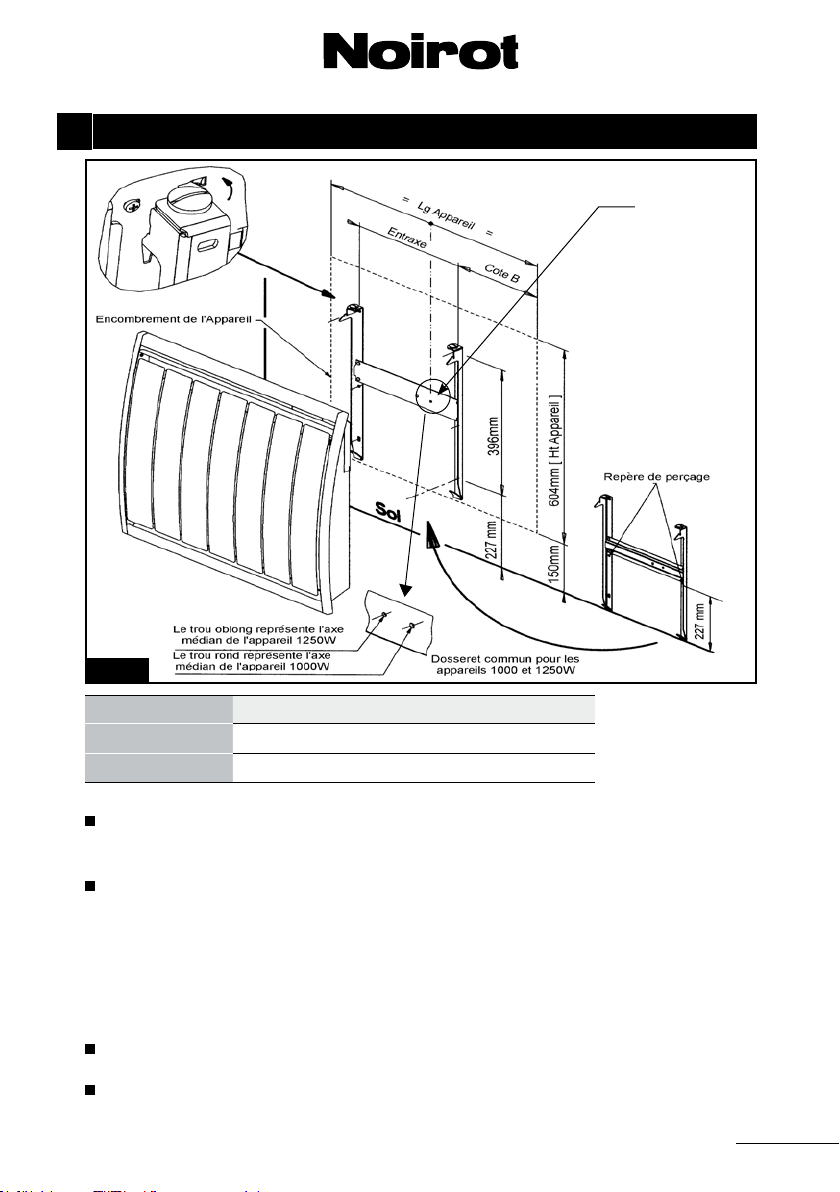

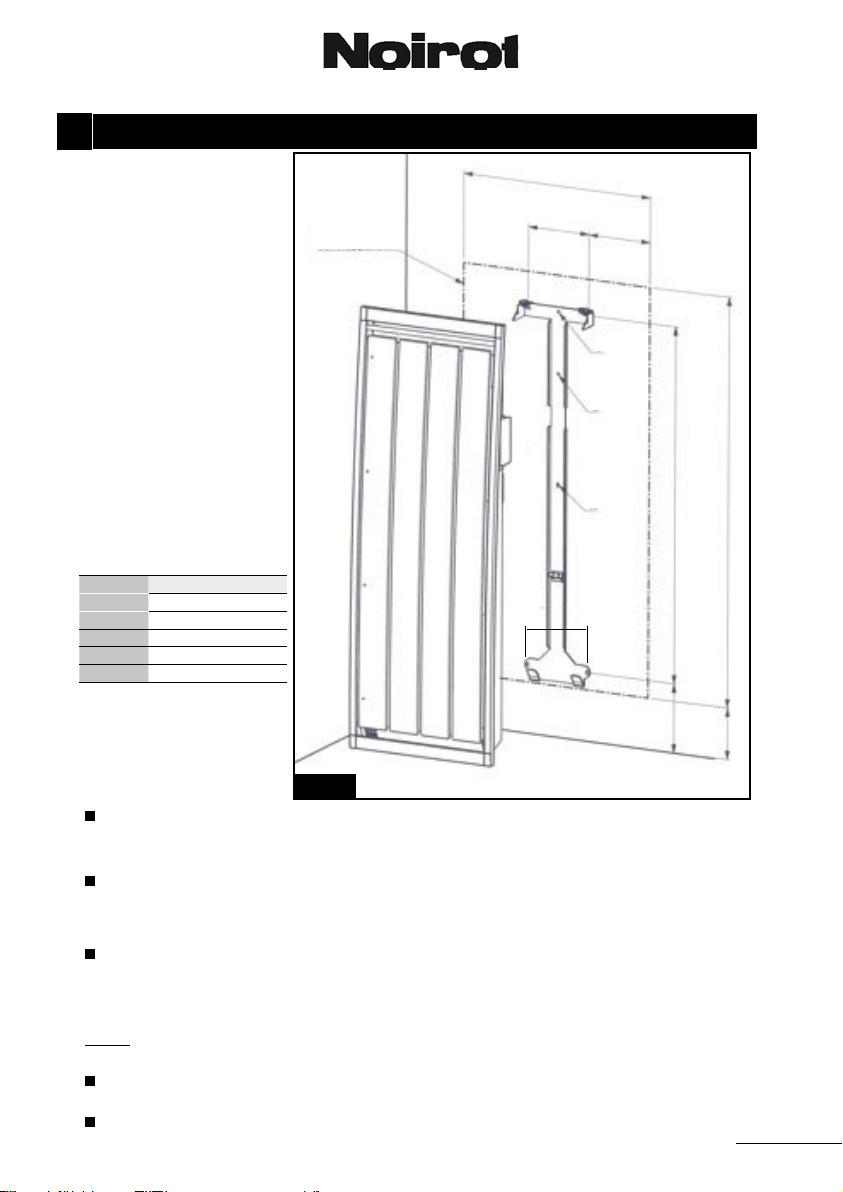

INSTALLATION ET FIXATION

Fig. C

Pour centrer votre appareil au mur :

Repère indiquant l’axe médian de l’appareil.

Pour le modèle 750 W, l’axe médian de l’appareil correspond à l’axe du montant droit du dosseret (vue de face)

Pour faciliter l’obtention de la cote minimale de 150mm (bas

de l’appareil par rapport au sol), il

suft de placer le dosseret contre

le mur, pattes inférieures posées au sol, pour avoir grâce aux

repères de perçage, la xation

inférieure du dosseret.

Puissances

Entraxe (mm)

Cote B (mm)

750 W 1000 W 1250 W 1500 W 2000 W

140 300 300 400 700 228 234 234 242 275

Déverrouiller le dosseret en agissant à l’aide d’un tournevis sur les verrous dans le

sens des aiguilles d’une montre puis ôter le dosseret de l’appareil (Fig.C).

Fixer le dosseret sur la paroi à l’aide de 4 vis minimum (diam. 6 mm) en s’assurant

de l’orienter dans le bon sens et à la bonne hauteur (Fig. C).

Choix de la cheville en fonction de la nature de votre mur et du poids de l’appareil.

Positionner l’appareil sur le dosseret.

Verrouiller le dosseret en agissant à l’aide d’un tournevis sur les verrous dans le

sens inverse des aiguilles d’une montre (Fig. C).

Page D

Page 15

RACCORDEMENT ELECTRIQUE

L’installation doit comporter un dispositif de coupure omnipolaire ayant une distance

d’ouverture des contacts d’au moins 3 mm.

L’installation doit être conforme aux normes en vigueur dans le pays d’installation (NFC

15-100 pour la France).

Schéma de raccordement

AVEC UTILISATION DU FIL PILOTE

Cordon de l’appareil Réseau 230 V

ou gris)

Fil pilote (centrale)

Neutre

Phase

SANS UTILISATION DU FIL PILOTE

Cordon de l’appareil Réseau 230 V

N (bleu ou gris) L (marron)

Fil pilote (noir)

Neutre

Phase

Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service aprèsvente ou une personne de qualiﬁcation similaire aﬁn d’éviter un danger.

RESPECTER LE SENS DE BRANCHEMENT :

MARRON = PHASE, BLEU ou GRIS = NEUTRE, NOIR = FIL PILOTE

Le ﬁl noir ne doit en aucun cas être raccordé à une borne de terre ou ﬁl VERT / JAUNE.

297s

293s

Mesure par

rapport au

neutre

115 Volts

négatif

115 Volts

positif

230

Volts/3s

230

Volts/7s

Mode

Signal à

transmettre

Confort 0 Volt

Eco 230 Volts

Hors-gel

Arrêt

chauffage

Conf.

-1°C

Conf.

-2°C

NOTA : Les ordres de programmation sont distribués par les signaux suivants, mesurés par rapport au Neutre.

Vériﬁer le serrage correct des ﬁls dans les bornes de la boîte de raccordement mural.

Page E

Page 16

CONSEILS - ENTRETIEN

Utilisez de préférence des produits nettoyants universels à base d’agents tensio-actifs (savon, alcool,...) et un chiffon type microﬁbres. Pour un simple dépoussiérage, un chiffon sufﬁt.

NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D’ACÉTONE QUI RISQUERAIENT DE DÉTÉRIORER LE REVÊTEMENT EPOXY.

Recommandations et conseils

Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.

Veillez à ne rien introduire dans l’appareil.

Lors de la première chauffe, il peut s’échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement.

Si votre installation est équipée d’un délesteur : Le délestage étant prioritaire, il est possible que l’appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d’une consommation normale, l’appareil se remettra en chauffe.

Prévu pour être raccordé à un réseau d’alimentation électrique 230V~ 50Hz.

Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéﬁcier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil

TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ÊTRE EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ ET AGRÉÉ.

Page F

Page 17

AIDES AUX DIAGNOSTICS

NATURE

L’appareil ne

chauffe pas

L’appareil

chauffe tout le

temps

L’appareil ne suit pas les ordres de programmations

VERIFICATION ACTION

S’assurer que le voyant de

marche est allumé.

Le voyant de marche est

allumé, le témoin de chauffe est éteint.

Le voyant de marche ne s’al-

lume toujours pas.

Vériﬁer que le réglage de

la température n’a pas été modiﬁé.

Vériﬁer que l’appareil n’est

pas situé près d’une porte ouverte ou/et près d’un local non chauffé, ou dans un courant d’air.

S’assurer que le program-

mateur ou récepteur est en fonctionnement.

S’assurer de la bonne utilisa-

tion de la centrale de programmation. (Se reporter à son manuel d’utilisation)

DANS TOUS LES AUTRES CAS,

CONTACTEZ UNE PERSONNE QUALIFIÉE

Appuyer sur le bouton Marche /

Arrêt chauffage.

Vériﬁer la valeur de la consigne. La température ambiante ne nécessite

pas de chauffer.

L’appareil est en ECO ou en déles-

tage : s’assurer que le système de délestage n’a pas coupé l’alimentation de l’appareil.

S’assurer que les disjoncteurs d’instal-

lation sont enclenchés.

Régler de nouveau la température.

Fermer la porte, mettre le local en

chauffe ou supprimer le courant d’air.

Mettre l’appareil en mode Auto. Ré-engager le programmateur ou

le récepteur dans son logement ou vériﬁer son bon fonctionnement.

Page G

Page 18

IDENTIFICATION DE VOTRE APPAREIL

E L EC T R I CI T E

IMPORTANT : LES CARACTÉRISTIQUES DE L’APPAREIL SONT INDIQUÉES SUR L’ÉTIQUETTE SIGNALÉTIQUE.

Cat. C

classe II

IP....

IK....

Les appareils portant cette estampille vous garantissent le niveau maximum de sécurité et de performance.

Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries de l’Electricité) garantit que ces appareils respectent l’ensemble des normes de sécurité en vigueur.

Appareil de classe 2 : signie que l’appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (l de terre).

Indice de Protection de l’enveloppe de l’appareil contre la pénétration des corps solides et liquides

Indice de résistance aux chocs de l’enveloppe de l’appareil.

LES DÉCHETS ÉLECTRIQUES NE DOIVENT PAS ÊTRE JETÉS AVEC LES DÉCHETS MÉNAGERS. VEUILLEZ RECYCLER DANS LES CENTRES APPROPRIÉS.

L’étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil, elle permet de l’identiﬁer.

Elle est composée de :

La référence complète de l’appareil

et son indice de fabrication (rep.A)

à préciser pour le SAV. Sa puissance en Watt (rep. B). Les certiﬁcats de conformités (rep. E-C-D-F). N° du constructeur (rep X).

Page H

Page 19

Calidou Plus

Notice d’installation

Installation de l’appareil

Bon de garantie

A lire attentivement avant toute opération et à conserver

En raison de l’évolution de la technique, la société Noirot se réserve le droit de modiﬁer le matériel sans préavis - Textes et photos non contractuels - 421AA2030 - V31

107, boulevard Ney - 75883 Paris Cedex 18 Tél. : 01 53 06 27 00 • Fax : 01 42 29 66 05 www.noirot.fr

SAV : 8 Rue Louis Ampère - 02 930 LAON Cedex

SAS AU CAPITAL DE 6 408 656  - SIRET B PARIS 334 981 958 00013 - CODE APE 297 A

- C.C.P. PARIS 18 218 12 - N° TVA : FR 84 334 981 958

Tél. : 03 23 27 31 90 • Fax 03 23 27 31 89

Page 20

AVANT PROPOS :

- Vous venez d’acquérir ce Radiateur à Chaleur Douce Intégrale Calidou Plus Vertical et nous vous remercions de ce choix, témoignant ainsi de votre conﬁance.

- Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction.

- Il est important de bien lire cette notice en entier avant l’installation et la mise en route de votre appareil.

- Il est recommandé de conserver cette notice, même après installation de votre appareil.

SOMMAIRE

1. - Caractéristiques page B

2. - Recommandations de mise en place page C

3. - Installation et ﬁxation page D

4. - Raccordement électrique page E

Page A

5. - Conseils / Entretien page F

6. - Aide aux diagnostics page G

7. - Identiﬁcation de votre appareil page H

Page 21

CARACTÉRISTIQUES

Références Puissance

CALIDOU PLUS VERTICAL

(W)

Intensité

(A)

Largeur

(mm)

Hauteur

(mm)

Epaisseur

(mm)

N107-3 FE.. 1000 4,3 373 1050 114+33 21,8 N107-5 FE.. N107-7 FE..

1500 6,5 373 1485 114+33 26,9 2000 8,7 456 1485 114+33 35,7

Appareil + dosseret

En option :

L’appareil permet de recevoir les cassettes

1000 W

de programmation par Fil pilote, Courant Porteur ou Radio Fréquence.

- Contacter votre revendeur.

Poids

(kg)

1500 W

2000 W

Programmateur

Fil Pilote

Programmateur

Courant

Porteur

Programmateur

Radio

Fréquence

Page B

Page 22

RECOMMANDATIONS DE MISE EN PLACE

Cet appareil de chauffage électrique direct est destiné à assurer le chauffage d’ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.

Il doit être installé de façon à ce que les interrupteurs et autres dispositifs de commande ne puissent pas

Fig. A

être touchés par une personne se trouvant dans la baignoire ou dans la douche.

L’appareil peut être installé dans le volume 2 ou 3 des salles d’eau.

L’appareil ne doit pas être installé sous une prise de courant.

IMPORTANT :

NE PAS COUVRIR L’APPAREIL

Installation des appareils

L’installation doit être conforme aux normes en vigueur dans le pays d’installation ( NFC 15-100 pour la France).

Si l’appareil est recouvert, il y a risque de surchauffe.

Le logo ci-dessus rappelle ce risque.

Il est donc formellement interdit de couvrir ou d’obstruer les entrées ou les sorties d’air au risque d’incidents ou de dégradations de l’appareil.

Évitez d’installer l’appareil dans un courant d’air susceptible de perturber sa régulation.

Respecter les distances minimum d’installation au sol, aux parois, aux meubles, etc...(Fig.B).

Page C

Fig. B

Page 23

INSTALLATION ET FIXATION

LG APPAREIL

Pour faciliter l’obtention de la cote minimale de 150mm (bas

ENCOMB REMENT DE L’A PPAREIL

ENTRAXE

DÉPART

de l’appareil par rapport

au sol), il suft de placer

le dosseret contre le mur, pattes inférieures posées au sol, pour

avoir grâce aux repères

de perçage, la xation

du dosseret.

Puissances Lg Appareil Ht Appareil

1000 W 1500 W 2000 W

Entraxe

Départ

373 373 456

1050 1485 1485

160 160 240

84 84 85,5

859,5 859,5 1294,5

158

HT APPAREIL

185 MINI

150 MINI

Fig. C

Déverrouiller le dosseret en agissant à l’aide d’un tournevis sur les verrous dans le

sens des aiguilles d’une montre puis ôter le dosseret de l’appareil (Fig.C).

Positionner le dosseret contre le mur, en s’assurant de l’orienter dans le bon sens,

pattes inférieures posées au sol, et tracer le trou (Rep. C Fig. C).

Placer le trou du dosseret (Rep. B Fig. C) au niveau de la trace précèdemment repérée sur le mur (Rep. C Fig. C). Pointez les trous des pattes inférieures et supérieures. Percez aux diamètres appropriés aux chevilles et vis.

NOTA : Pour un meilleur maintien de l’appareil au mur, il est possible de rajouter 1 vis de ﬁxation sur le montant du dosseret (Rep. D Fig. C).

Fixer le dosseret au mur à l’aide de 4 vis (diam. 6mm) - Fig. C

Reverrouiller le dosseret en agissant à l’aide d’un tournevis sur les verrous dans le sens inverse des aiguilles d’une montre (Fig. C).

Page D

Page 24

RACCORDEMENT ELECTRIQUE

L’installation doit comporter un dispositif de coupure omnipolaire ayant une distance

d’ouverture des contacts d’au moins 3 mm.

L’installation doit être conforme aux normes en vigueur dans le pays d’installation (NFC

15-100 pour la France).

Schéma de raccordement

AVEC UTILISATION DU FIL PILOTE

Cordon de l’appareil Réseau 230 V

ou gris)

Fil pilote (centrale)

Neutre

Phase

SANS UTILISATION DU FIL PILOTE

Cordon de l’appareil Réseau 230 V

N (bleu ou gris) L (marron)

Fil pilote (noir)

Neutre

Phase

Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service aprèsvente ou une personne de qualiﬁcation similaire aﬁn d’éviter un danger.

RESPECTER LE SENS DE BRANCHEMENT :

MARRON = PHASE, BLEU ou GRIS = NEUTRE, NOIR = FIL PILOTE

Le ﬁl noir ne doit en aucun cas être raccordé à une borne de terre ou au ﬁl VERT / JAUNE.

297s

293s

Mesure par

rapport au

neutre

230 Volts 115 Volts

négatif

115 Volts

positif

230

Volts/3s

230

Volts/7s

Mode

Signal à

transmettre

Confort 0 Volt

Eco

Hors-gel

Arrêt Conf.

-1°C

Conf.

-2°C

NOTA : Les ordres de programmation sont distribués par les signaux suivants, mesurés par rapport au Neutre.

Vériﬁer le serrage correct des ﬁls dans les bornes de la boîte de raccordement mural.

Page E

Page 25

CONSEILS - ENTRETIEN

Utilisez de préférence des produits nettoyants universels à base d’agents tensio-actifs (savon, alcool,...) et un chiffon type microﬁbres. Pour un simple dépoussiérage, un chiffon sufﬁt.

NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D’ACÉTONE QUI RISQUERAIENT DE DÉTÉRIORER LE REVÊTEMENT EPOXY.

Recommandations et conseils

Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.

Veillez à ne rien introduire dans l’appareil.

Lors de la première chauffe, il peut s’échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement.

Prévu pour être raccordé à un réseau d’alimentation électrique 230V~ 50Hz.

TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ÊTRE EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ ET AGRÉÉ.

Page F

Page 26

AIDES AUX DIAGNOSTICS

NATURE

L’appareil ne

chauffe pas

L’appareil

chauffe tout le

temps

L’appareil ne suit pas les ordres de programmations

VERIFICATION ACTION

S’assurer que le voyant de

marche est allumé.

Le voyant de marche est

allumé, le témoin de chauffe est éteint.

Le voyant de marche ne s’al-

lume toujours pas.

Vériﬁer que le réglage de

la température n’a pas été modiﬁé.

Vériﬁer que l’appareil n’est

pas situé près d’une porte ouverte ou/et près d’un local non chauffé, ou dans un courant d’air.

S’assurer que le program-

mateur ou récepteur est en fonctionnement.

S’assurer de la bonne utilisa-

tion de la centrale de programmation. (Se reporter à son manuel d’utilisation)

DANS TOUS LES AUTRES CAS,

CONTACTEZ UNE PERSONNE QUALIFIÉE

Appuyer sur le bouton Marche /

Arrêt (veille).

Vériﬁer la valeur de la consigne. La température ambiante ne nécessite

pas de chauffer.

L’appareil est en ECO ou en déles-

tage : s’assurer que le système de délestage n’a pas coupé l’alimentation de l’appareil.

S’assurer que les disjoncteurs d’instal-

lation sont enclenchés.

Régler de nouveau la température.

Fermer la porte, mettre le local en

chauffe ou supprimer le courant d’air.

Mettre l’appareil en mode Auto. Ré-engager le programmateur ou

le récepteur dans son logement ou vériﬁer son bon fonctionnement.

Page G

Page 27

IDENTIFICATION DE VOTRE APPAREIL

IMPORTANT : LES CARACTÉRISTIQUES DE L’APPAREIL SONT INDIQUÉES SUR L’ÉTIQUETTE SIGNALÉTIQUE.

Cat. C

classe II

IP....

IK....

Les appareils portant cette estampille vous garantissent le niveau maximum de sécurité et de performance.

Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries de l’Electricité) garantit que ces appareils respectent l’ensemble des normes de sécurité en vigueur.

Appareil de classe 2 : signie que l’appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (l de terre).

Indice de Protection de l’enveloppe de l’appareil contre la pénétration des corps solides et liquides

Indice de résistance aux chocs de l’enveloppe de l’appareil.

LES DÉCHETS ÉLECTRIQUES NE DOIVENT PAS ÊTRE JETÉS AVEC LES DÉCHETS MÉNAGERS. VEUILLEZ RECYCLER DANS LES CENTRES APPROPRIÉS.

L’étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil, elle permet de l’identiﬁer.

Elle est composée de :

La référence complète de l’appareil

et son indice de fabrication (rep.A)

à préciser pour le SAV. Sa puissance en Watt (rep. B). Les certiﬁcats de conformités (rep. E-C-D-F). N° du constructeur (rep X).

Page H

Page 28

Thermostat haute précision

Calidou Plus

Notice d’utilisation

ULTRA

SIMPLE

D’UTILISATION

107, boulevard Ney - 75883 Paris Cedex 18

Tél. : 01 53 06 27 00 • Fax : 01 42 29 66 05

www.noirot.fr

Page 29

CONDITIONS DE GARANTIE

La Garantie Noirot est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur Noirot garantit ses appareils de chauf fage électrique 2 ANS contre tous vices de fabrication. Dés que l’accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d’emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour quelle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d’installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l’objet d’un usage anormal et ont été utilisés dans des conditions d’emploi autres que celles pour lesquelles ils ont été construits. Elle ne s’appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d’entretien ou provenant d’une transformation du matériel.

ASSURANCE DU PERSONNEL : En cas d’accident survenant à quel que moment et pour quelle cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture

CONTESTATION : Dans le cas de contestation, quel que soient les conditions de vente et de paiement acceptées, le tribu nal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéﬁce au proﬁt de l’acheteur de la garantie légale pour défauts et vices cachés qui s’applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique ﬁxée sur l’appareil.

BON DE GARANTIE

TYPE :............................................................................................................................................................................................................................................

PUISSANCE :...............................................................................................................................................................................

DATE DE

FABRICATION : ...........................................................................................................................................................

DATE DE

MISE EN SERVICE : ............................................................................................................................

Cet appareil a été étudié, conçu et réalisé avec soin

Page I

Page 30

SOMMAIRE

1. - Comment utiliser votre appareil .................... page 3

2. - Utilisation du mode simpliﬁé ......................... page 5

3. - Verrouillage et paramétrage

des fonctions annexes.................................. page 6

4. - Mise en harmonie des afﬁchages

(thermostat/thermomètre) ............................. page 7

5. - Réinitialisation ............................................ page 8

6. - Signiﬁcation du symbole ............................. page 8

7. - Signiﬁcation des écrans

Tableau récapitulatif des fonctions du niveau complet ......page 9

Tableau récapitulatif des fonctions du niveau simpliﬁé .. page 10

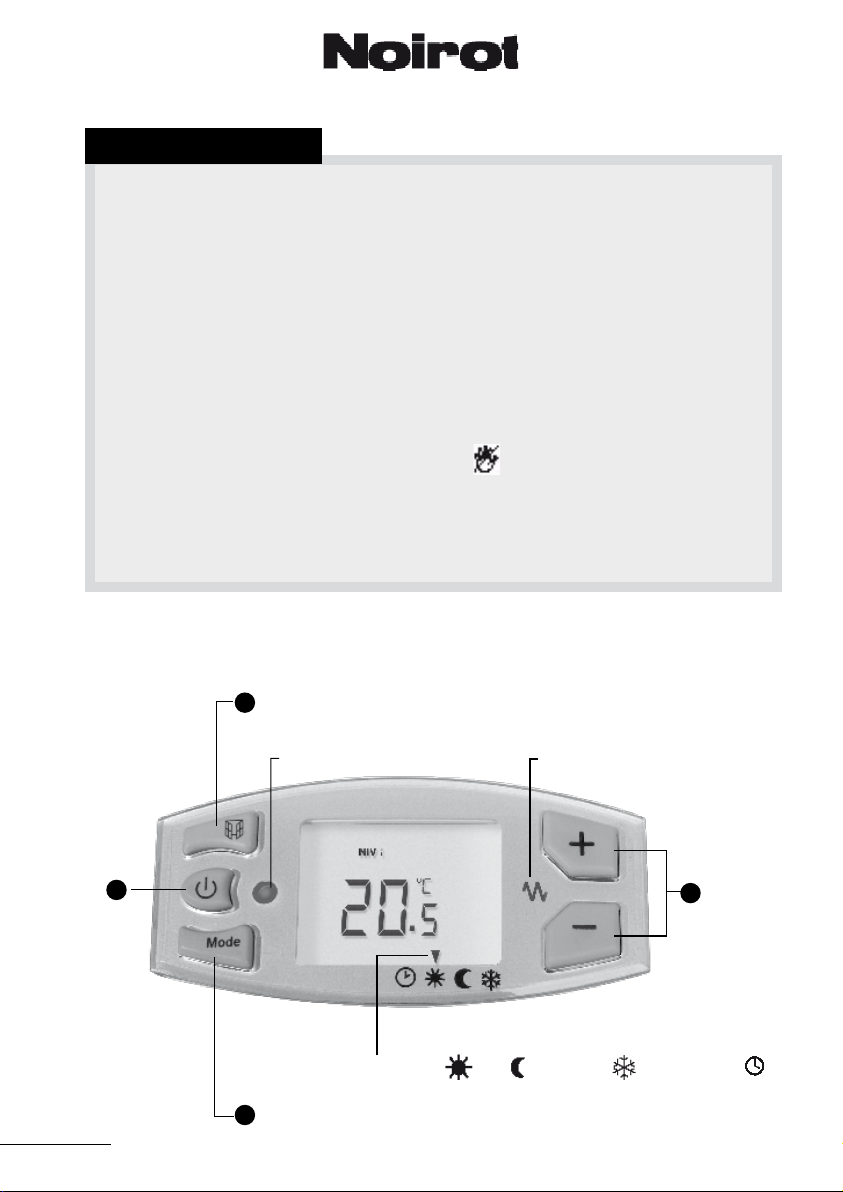

CETTE RÉGULATION POSSÈDE 2 NIVEAUX D’UTILISATION : UN NIVEAU COMPLET (RÉGLAGE D’USINE) ET UN NIVEAU SIMPLIFIÉ (PAGE 5)

Activation/Désactivation de la

fonction «FENETRE OUVERTE»

Marche Arrêt

Page 2

Voyant de marche

Curseur de visualisation du mode de fonctionnement

onfort , ECo et Hors-GEl ou mode Auto

Sélection du mode

de fonctionnement

Voyant de chauffe

Réglage de la température

désirée

Page 31

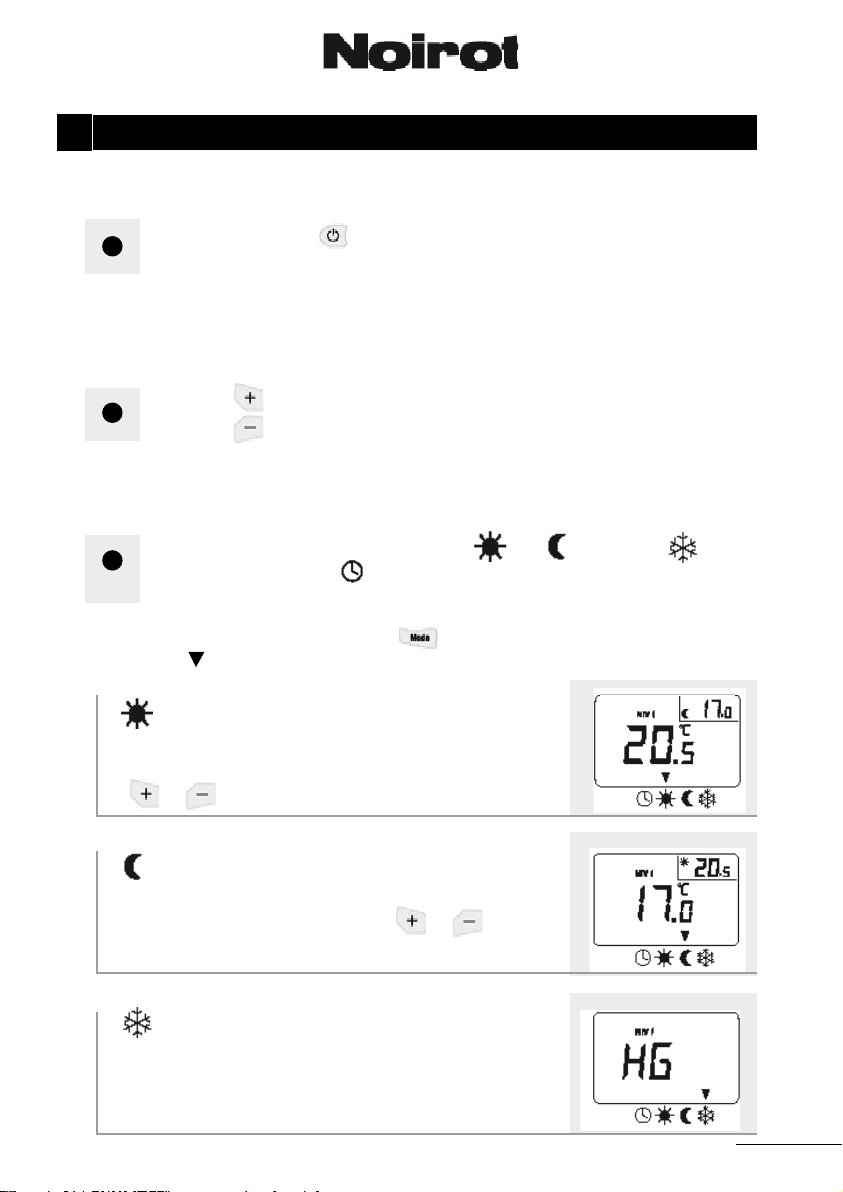

COMMENT UTILISER VOTRE APPAREIL

MISE EN MARCHE/ARRÊT (VEILLE) DE L’APPAREIL :

L’appui sur la touche permet la mise en marche ou l’arrêt (veille) de

votre appareil.

CHANGEMENT DE LA TEMPÉRATURE DÉSIRÉE DANS LA PIÈCE (TEMPÉRATURE DE CONFORT) :

La touche permet d’augmenter la température désirée.

La touche permet de diminuer la température désirée.

SELECTION DU MODE DE FONCTIONNEMENT :

Faites déﬁler les modes manuels Confort , Eco et Hors-Gel ou

basculez en mode auto pour recevoir les ordres d’un programmateur (6 ordres).

Des appuis successifs sur la touche permettent de positionner le curseur sur les différents modes.

mode Confort

Dans ce mode, le réglage de la température CONFORT s’effectue au moyen des touches

mode ECo

Dans ce mode, le réglage de la température ECO s’effectue au moyen des touches et

mode Hors-gEl

En mode HORS-GEL, votre appareil maintient une température minimum.

Page 3

Page 32

FONCTION «FENÊTRE OUVERTE»

Cette fonction permet de détecter une chute brutale de température provoquée par exemple, par une fenêtre ou une porte restée ouverte. Après

détection le chauffage se coupe automatiquement aﬁn d’éviter les gaspillages d’énergie.

Appuyer sur la touche pour activer ou désactiver cette fonction.

Fonction «FENETRE

OUVERTE» désactivée

Le symbole s’afﬁche sur l’écran lorsque la fonction est activée.

Lors d’une détection, l’appareil se coupe automatiquement.

Le voyant vert et le symbole «fenêtre» clignotent et indiquent que l’appareil ne chauffe plus.

Pour réactiver l’appareil, il faut appuyer sur la touche .

VERROUILLAGE ENFANT

Cette fonction permet de «bloquer» les cinq touches du thermostat pour éviter les dérèglements intempestifs.

Fonction «FENETRE

OUVERTE» activée

Page 4

Appuyer pendant 3 secondes simultanément sur les touches

et pour activer ou désactiver cette fonction.

Le symbole s’afﬁche sur l’écran lorsque le verrouillage est actif.

Nota : D’autres fonctions complémentaires peuvent être sélectionnées selon votre choix. Veuillez vous reporter au chapitre 3 : Verrouillage et

paramétrage des fonctions annexes.

Page 33

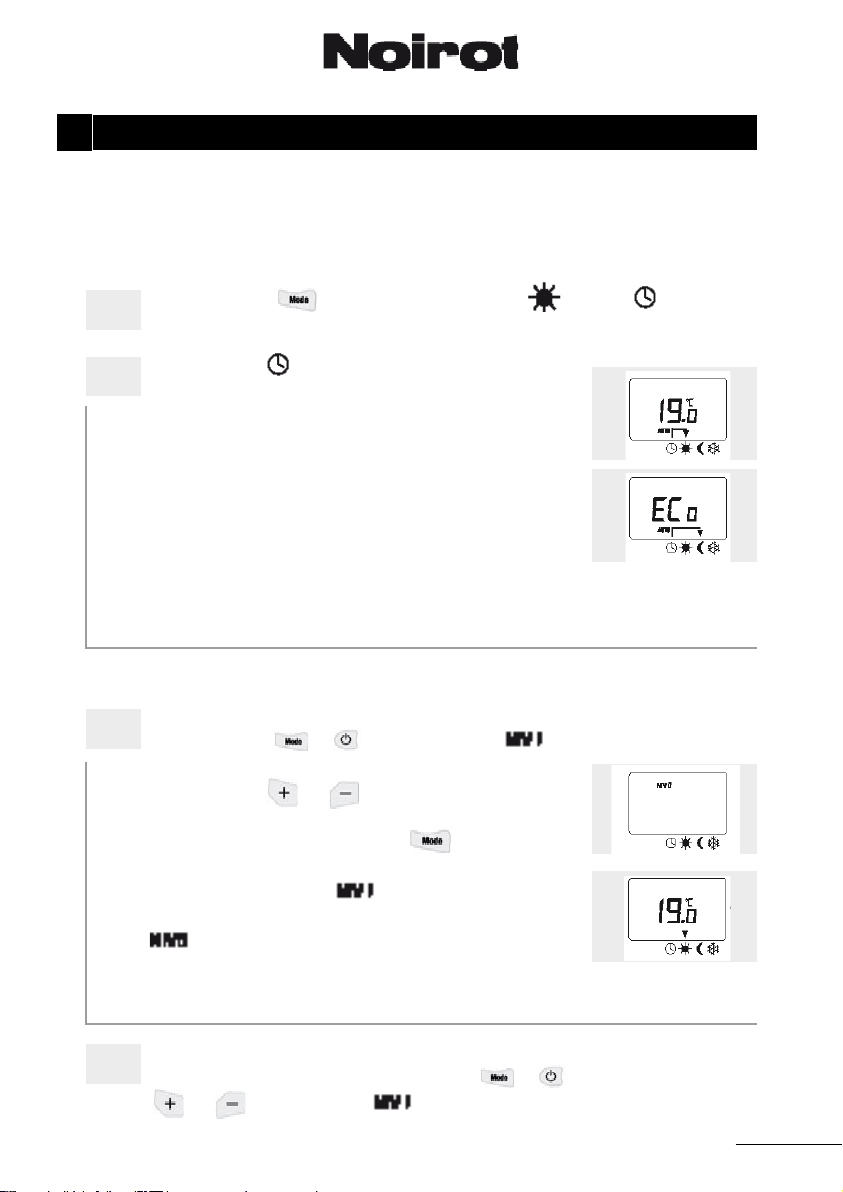

UTILISATION DU MODE SIMPLIFIÉ

Pour les utilisateurs qui n’ont pas besoin d’un accès manuel aux fonctions eco et

hors-gel, cette régulation peut-être basculée en mode simpliﬁé.

LES DIFFÉRENCES DU MODE SIMPLIFIÉ

Avec la touche , seuls les modes confort et auto sont accessibles.

En mode auto ,

• lorsque votre appareil est piloté par un programmateur, il peut recevoir les ordres de fonctionnement venant de celui-ci (Confort, Eco, Confort -1°C, Confort -2°C, Hors-Gel ou Arrêt).

• La température la température de confort et n’est plus personnalisable.

• En l’absence de programmateur, l’appareil fonction ne par défaut en mode confort.

PASSAGE AU MODE SIMPLIFIÉ

Éteindre l’appareil, puis appuyer pendant 3 secondes simultanément sur les touches et : l’écran afﬁche :

À l’aide des touches ou sélectionner le niveau 0, (le niveau 1 correspond à la conﬁguration initiale) puis valider en appuyant sur la touche

Une fois activé, le symbole ne s’afﬁchera plus sur l’écran, indiquant que l’appareil fonctionne en mode simpliﬁé ( ).

Ce mode reste actif, même en cas de coupure de courant.

Pour revenir en mode complet, éteindre l’appareil, puis appuyer pendant 3 secondes simultanément sur les touches et et à l’aide des touches

ou sélectionner le .

eco est ﬁxée à 3,5°C de moins que

Page 5

Page 34

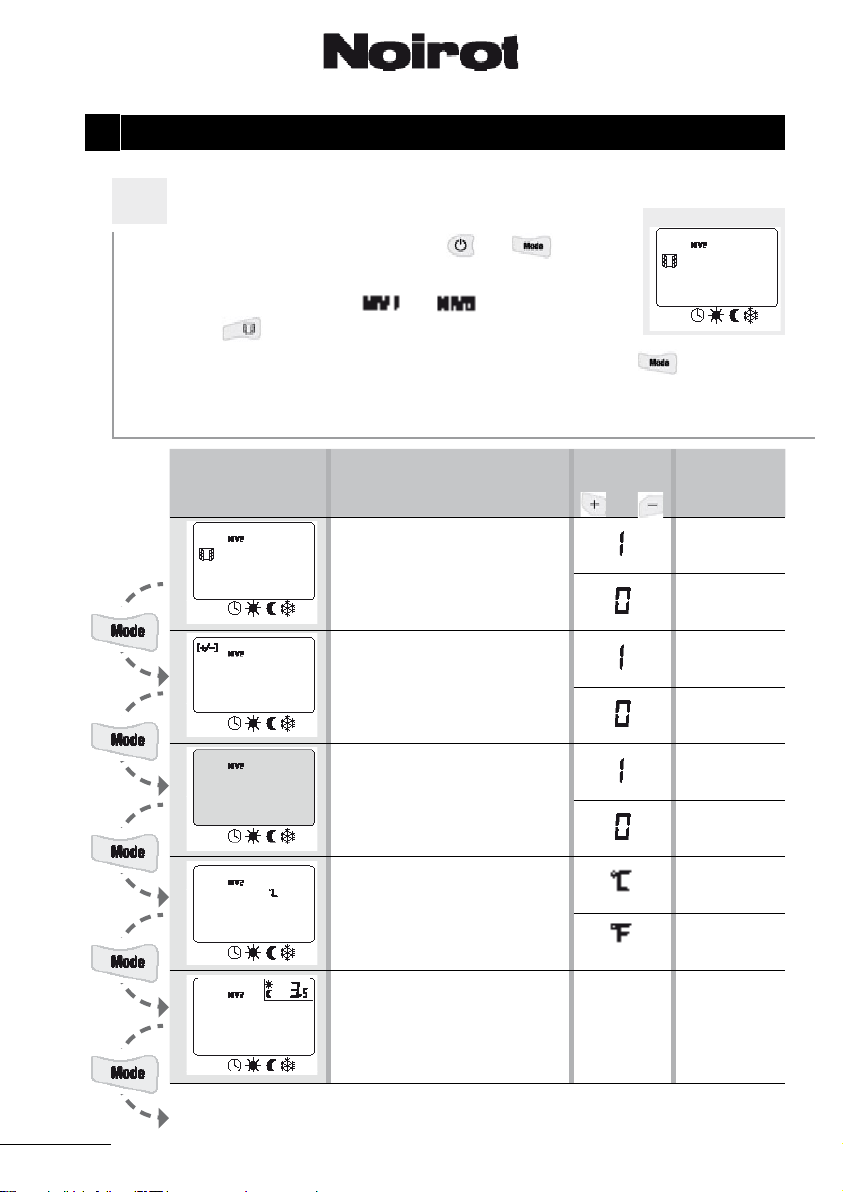

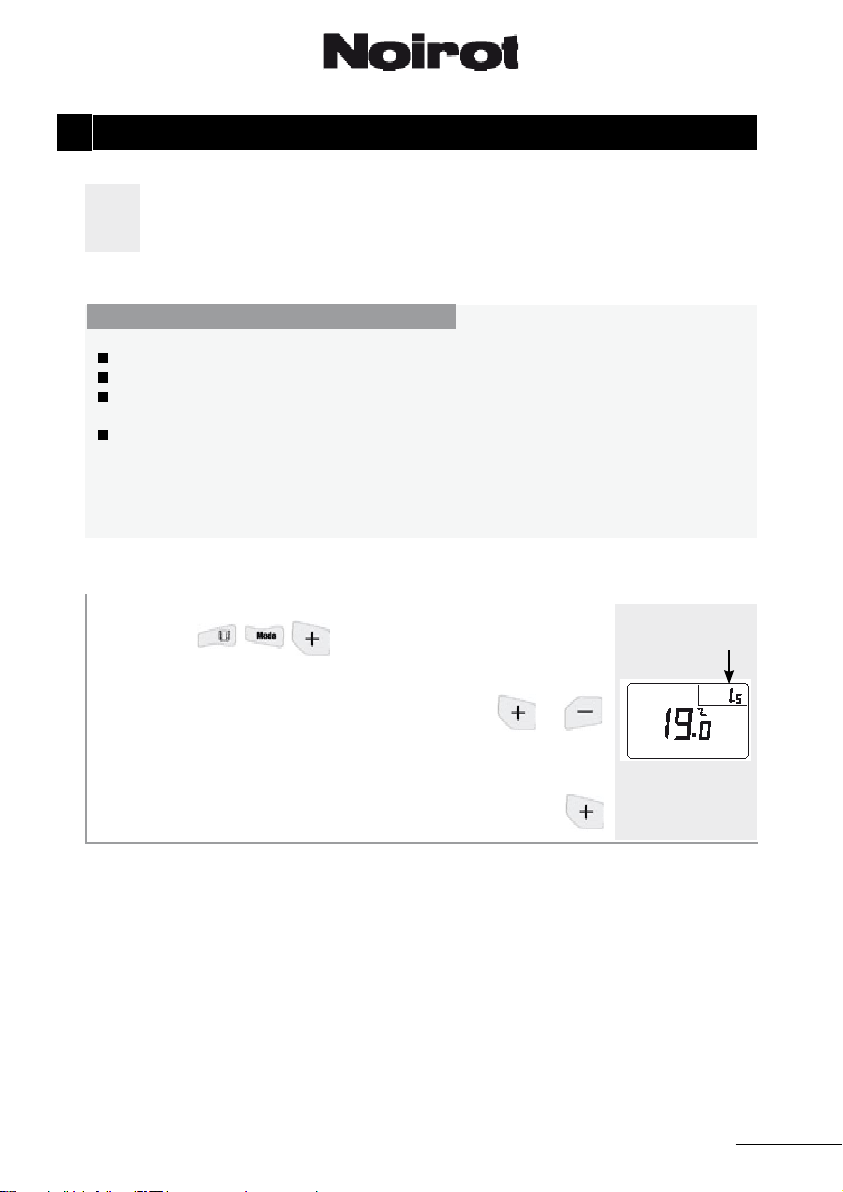

VERROUILLAGE ET PARAMÉTRAGE DES FONCTIONS ANNEXES

Ce mode vous permet de verrouiller ou de déverrouiller certaines options et de régler certains paramètres.

Eteindre puis appuyer sur la touche et pendant 3 secondes.

Une fois que l’écran afﬁche ou , appuyer alors sur la touche pendant 3 secondes, le premier écran de pa-

Pour passer d’un paramétrage à l’autre, appuyer sur la touche . Une fois le cycle terminé, l’écran revient en mode utilisateur avec les fonctions

sélectionnées.

Ecran de

paramétrage

Signiﬁcation

Verrouillage ou déverrouillage fonction «fenêtre ouverte»

Encadrement de consigne : Lorsque cette fonction est déverrouillée, le réglage de la température CONFORT est encadré. Vous ne pouvez pas augmenter ou diminuer cette température de plus de 2°C.

Rétroéclairage de l’écran. Permanent ou limité à 15 seconde après la dernière manipulation.

Afﬁchage de la température en degré Celcius ou en degré Fahrenheit.

Réglage de l’écart minimum entre la température de Confort et la température Eco (butée).

choix avec les touches

de 0,5°C

à 9°C par

pas de 0,1

Fonction déverrouillée

Fonction verrouillée

Encadrement activé

Encadrement désactivé

Rétroéclairage 15 secondes

Rétroéclairage permanent

Unité en degré Celsius

Unité en degré Farenheit

Page 6

Retour au mode utilisateur

Page 35

MISE EN HARMONIE DES AFFICHAGES (thermostat/thermomètre)

Exceptionnellement, il peut s’avérer que dans certaines conditions, il y ait un écart entre l’afﬁchage de l’appareil et celui de votre thermomètre. Dans ce cas, il est possible d’harmoniser les 2 afﬁchages.

Consignes à respecter scrupuleusement

Ce réglage ne peut être réalisé que si votre appareil est réglé entre 17 et 22°C. Toutes les portes et fenêtres doivent être fermées. Attendre la stabilisation de la température dans la pièce (au moins 6h) et éviter autant

que possible les allées et venues dans la pièce.

Le thermomètre de contrôle doit être placé au milieu de la pièce à 1m20 du sol. Ne pas

le poser sur un meuble.

Au bout de 6h, notez l’écart entre la température indiquée par votre thermomètre et celle de l’appareil.

Appareil en marche, appuyer simultanément sur les 3 touches pendant 5 secondes.

Reportez l’écart (thermomètre moins thermostat) dans le cadre supérieur droit de l’afﬁcheur à l’aide des touches et

La correction est limitée à ±2°C.

Exemple : 20,5°C au thermomètre , 19°C afﬁché sur le thermostat, corriger de +1,5 (20,5-19,0) à l’aide de la touche

Correction

jusqu’à ± 2°C

Page 7

Page 36

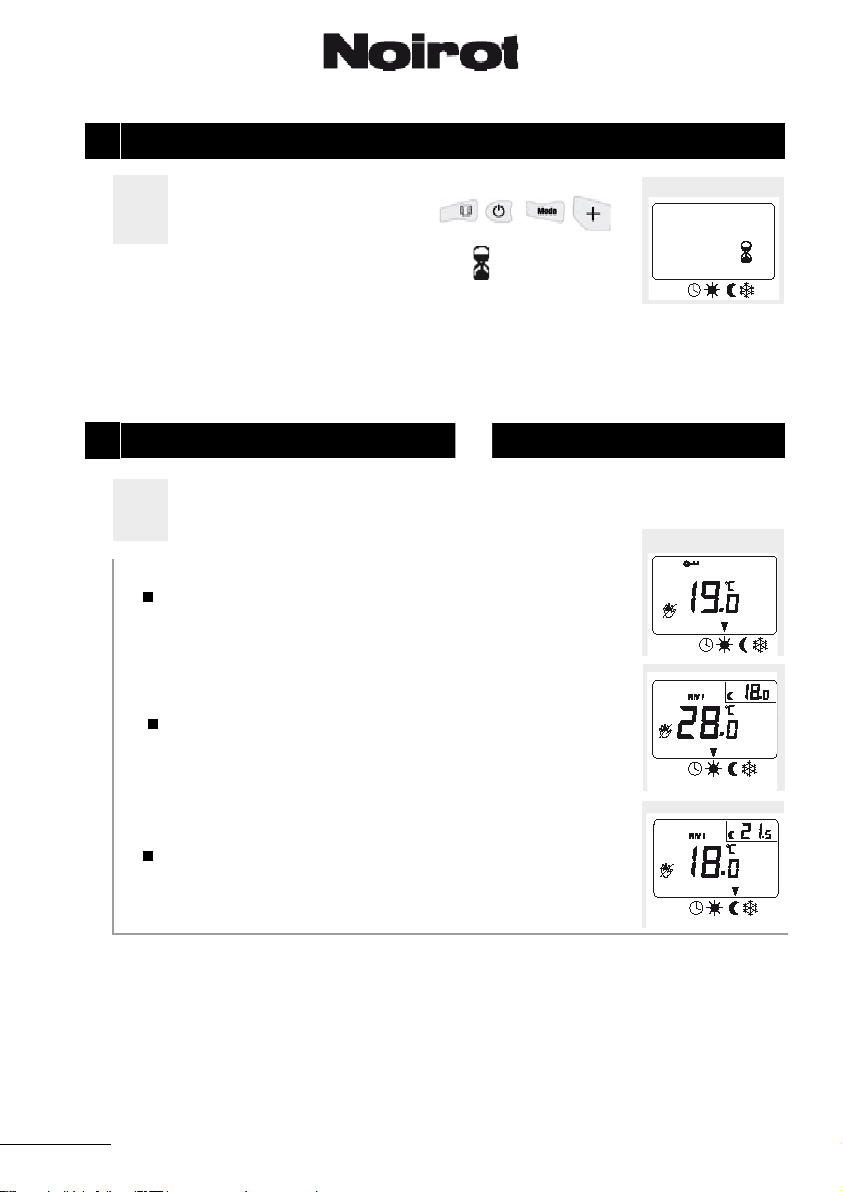

REINITIALISATION DU THERMOSTAT

Il est possible de retrouver les réglages d’usine par l’appui simultané des 4 touches

pendant 5 secondes avec le thermostat en veille. Au bout des 5 secondes, le symbole apparaît

conﬁrmant ainsi la réinitialisation.

SIGNIFICATION DU SYMBOLE :

Ce symbole apparaît lors de manipulations non autorisées.

Exemples :

Appui sur une touche alors que le «verrouillage enfant»

est activé.

La température de consigne ne peut pas dépasser 28°C.

Page 8

La température Eco ne peut pas dépasser 18°C.

Page 37

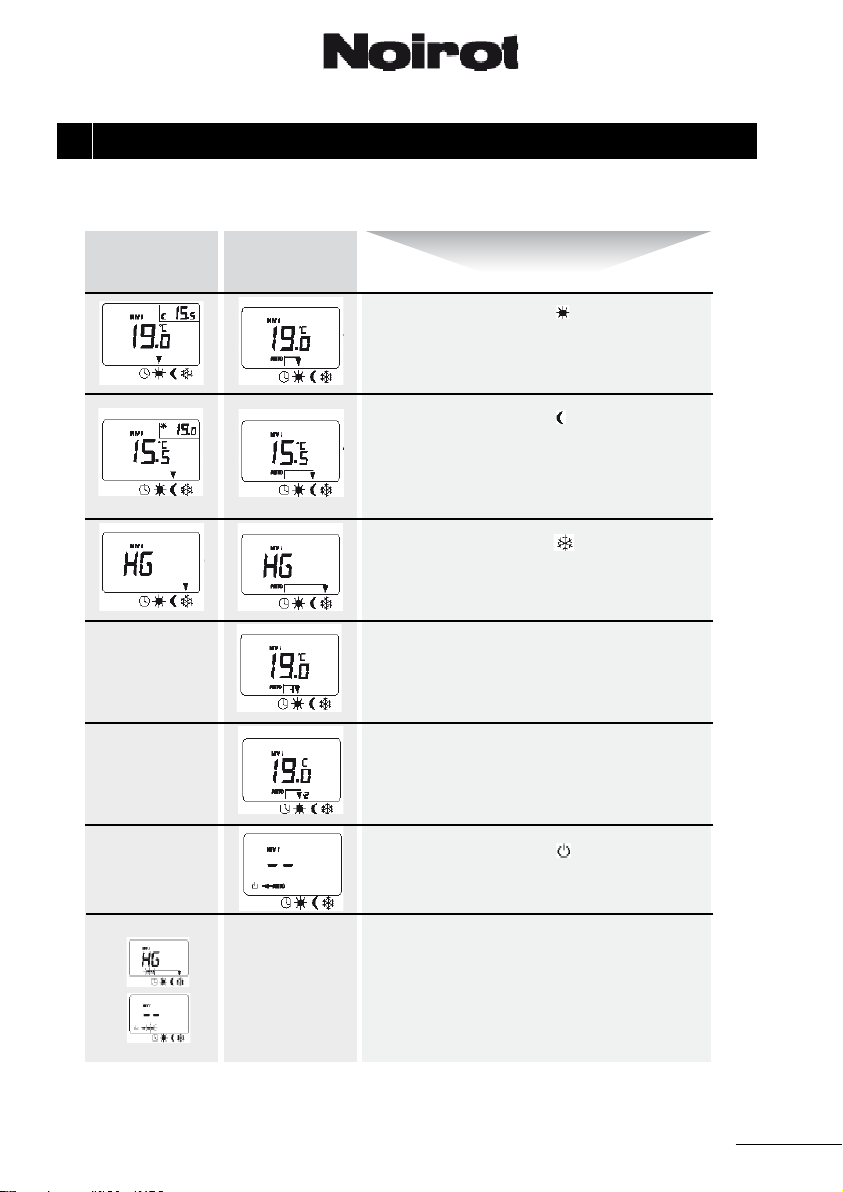

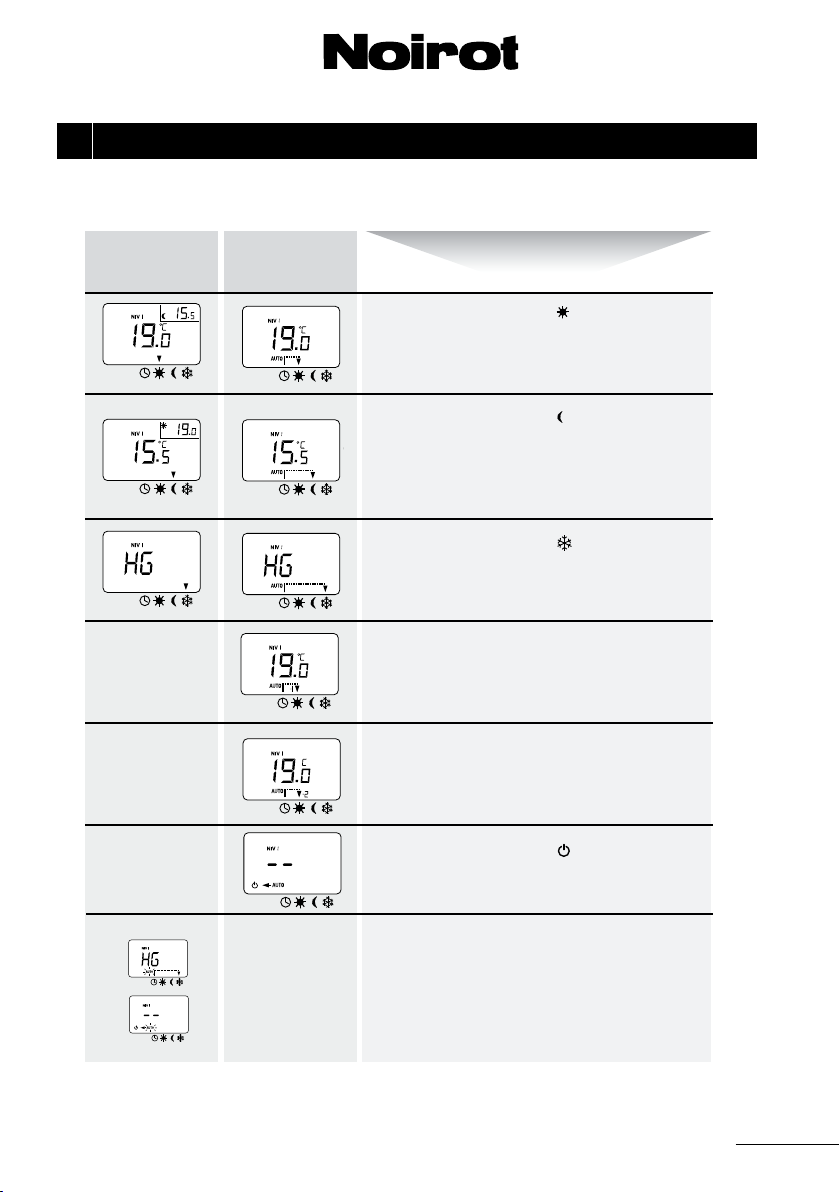

SIGNIFICATION DES ÉCRANS

MODE COMPLET

Gestion

manuelle

Mode Auto

SIGNIFICATIONS

• La ﬂèche sur le symbole indique que l’appareil est en «Confort».

• L’appareil maintient la température de la pièce à la valeur afﬁchée sur l’écran.

• La ﬂèche sur le symbole reil reçoit un ordre «Eco».

• L’appareil abaisse la température de la pièce de -3,5°C par rapport à la température «Confort».

• La ﬂèche sur le symbole pareil reçoit un ordre «Hors-gel»

• L’appareil maintient la température de la pièce en hors-gel.

• L’appareil reçoit un ordre «Confort -1°C».

• L’appareil abaisse la température de la pièce de -1°C par rapport à la température afﬁchée.

• L’appareil reçoit un ordre «Confort -2°C».

• L’appareil abaisse la température de la pièce de -2°C par rapport à la température afﬁchée.

• La ﬂèche sur le symbole l’appareil reçoit un ordre «Arrêt» (veille).

• L’appareil ne chauffe plus.

• Lorsque le mode A les ordres «Hors-gel» et «Arrêt» sont pris en compte.

• Le symbole Auto clignote : l’appareil reçoit un ordre «Hors-gel» ou «Arrêt» selon l’afﬁchage.

indique que l’appa-

indique que l’ap-

indique que

uto est désactivé, seuls

Page 9

Page 38

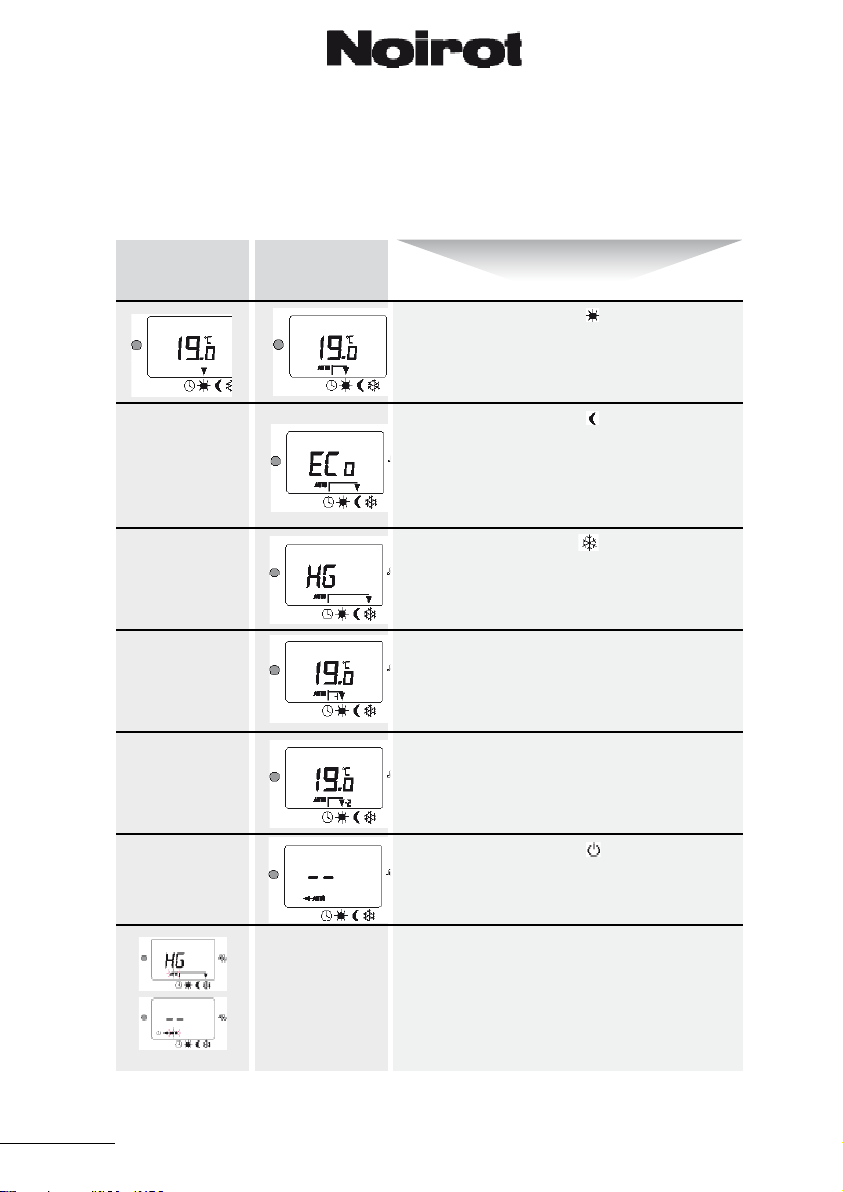

MODE SIMPLIFIÉ

Gestion

manuelle

Mode Auto

SIGNIFICATIONS

• La ﬂèche sur le symbole indique que l’appareil est en «Confort».

• L’appareil maintient la température de la pièce à la valeur afﬁchée sur l’écran.

• La ﬂèche sur le symbole reil reçoit un ordre «Eco».

• L’appareil abaisse la température de la pièce de -3,5°C par rapport à la température «Confort».

• La ﬂèche sur le symbole reil reçoit un ordre «Hors-gel».

• L’appareil maintient la température de la pièce en hors-gel.

• L’appareil reçoit un ordre «Confort -1°C».

• L’appareil abaisse la température de la pièce de -1°C par rapport à la température afﬁchée.

• L’appareil reçoit un ordre «Confort -2°C».

• L’appareil abaisse la température de la pièce de -2°C par rapport à la température afﬁchée.

• La ﬂèche sur le symbole reil reçoit un ordre «Arrêt» (veille).

• L’appareil ne chauffe plus.

• Lorsque le mode A les ordres «Hors-gel» et «Arrêt» sont pris en compte.

• Le symbole Auto clignote : l’appareil reçoit un ordre «Hors-gel» ou «Arrêt» selon l’afﬁchage.

indique que l’appa-

uto est désactivé, seuls

Page 10

Page 39

SIGNIFICATION DES ÉCRANS

MODE COMPLET

Gestion

manuelle

Mode Auto

SIGNIFICATIONS

• La ﬂèche sur le symbole indique que l’appareil est en «Confort».

• L’appareil maintient la température de la pièce à la valeur afﬁchée sur l’écran.

• La ﬂèche sur le symbole reil reçoit un ordre «Eco».

• L’appareil abaisse la température de la pièce de -3,5°C par rapport à la température «Confort».

• La ﬂèche sur le symbole pareil reçoit un ordre «Hors-gel»

• L’appareil maintient la température de la pièce en hors-gel.

• L’appareil reçoit un ordre «Confort -1°C».

• L’appareil abaisse la température de la pièce de -1°C par rapport à la température afﬁchée.

• L’appareil reçoit un ordre «Confort -2°C».

• L’appareil abaisse la température de la pièce de -2°C par rapport à la température afﬁchée.

• La ﬂèche sur le symbole l’appareil reçoit un ordre «Arrêt chauffage».

• L’appareil ne chauffe plus.

• Lorsque le mode A ordres «Hors-gel» et «Arrêt chauffage» sont pris en compte.

• Le symbole Auto clignote : l’appareil reçoit un ordre «Hors-gel» ou «Arrêt chauffage» selon l’afﬁchage.

indique que l’appa-

indique que l’ap-

indique que

uto est désactivé, seuls les

Page 9

Page 40

CONDITIONS DE GARANTIE

La Garantie Noirot est strictement limitée au remplacement gratuit ou à la réparation en usine de la pièce ou des pièces reconnues défectueuses. Le constructeur Noirot garantit ses appareils de chauffage électrique 2 ANS contre tous vices de fabrication. Dés que l’accord de principe est donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port et d’emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun cas être à titre de dommages et intérêts pour quelle cause que ce soit. Le constructeur ne peut en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge d’installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si les appareils ont fait l’objet d’un usage anormal et ont été utilisés dans des conditions d’emploi autres que celles pour lesquelles ils ont été construits. Elle ne s’appliquera pas non plus en cas de détérioration ou accident provenant de négligence, défaut de surveillance ou d’entretien ou provenant d’une transformation du matériel.

ASSURANCE DU PERSONNEL : En cas d’accident survenant à quel que moment et pour quelle cause que ce soit, la responsabilité du constructeur est limitée à son personnel propre et à sa fourniture

CONTESTATION : Dans le cas de contestation, quel que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéﬁce au proﬁt de l’acheteur de la garantie légale pour défauts et vices cachés qui s’applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique ﬁxée sur l’appareil.

BON DE GARANTIE

PUISSANCE :...............................................................................................................................................................................

DATE DE

FABRICATION : ...........................................................................................................................................................

DATE DE

MISE EN SERVICE : ............................................................................................................................

Cet appareil a été étudié, conçu et réalisé avec soin

pour vous donner entière satisfaction.
