Calidou Plus
Notice d’installation
Installation de l’appareil
et
Bon de garantie
A lire attentivement avant toute opération et à conserver
En raison de l’évolution de la technique, la société Noirot se réserve le droit de modifier le matériel sans préavis - Textes et photos non contractuels - 421AA2030 - V31
107, boulevard Ney - 75883 Paris Cedex 18
Tél. : 01 53 06 27 00 • Fax : 01 42 29 66 05
www.noirot.fr
SAV : 8 Rue Louis Ampère - 02 930 LAON Cedex
Tél. : 03 23 27 31 90 • Fax 03 23 27 31 89
SAS AU CAPITAL DE 6 408 656 - SIRET B PARIS 334 981 958 00013 - CODE APE 297 A
- C.C.P. PARIS 18 218 12 - N° TVA : FR 84 334 981 958
AVANT PROPOS :
- Vous venez d’acquérir ce Radiateur à Chaleur Douce Intégrale
Calidou Plus Vertical et nous vous remercions de ce choix,
témoignant ainsi de votre confiance.
- Cet appareil a été étudié, conçu et réalisé avec soin pour
vous donner entière satisfaction.
- Il est important de bien lire cette notice en entier avant l’installation
et la mise en route de votre appareil.
- Il est recommandé de conserver cette notice, même après installation
de votre appareil.
SOMMAIRE
1. - Caractéristiques page B
2. - Recommandations de mise en place page C
3. - Installation et fixation page D
4. - Raccordement électrique page E
Page A
5. - Conseils / Entretien page F
6. - Aide aux diagnostics page G
7. - Identification de votre appareil page H
CARACTÉRISTIQUES
1
Références Puissance
(W)
CALIDOU PLUS VERTICAL
I
ntensité
(A)
Largeur
(mm)
Hauteur
(mm)
Epaisseur
(mm)
N107-3 FE.. 1000 4,3 373 1050 114+33 21,8
N107-5 FE.. 1500 6,5 373 1485 114+33 26,9
N107-7 F
E.. 2000 8,7 456 1485 114+33 35,7
Appareil + dosseret
En option :
L’appareil permet de recevoir les cassettes
1000 W
de programmation par Fil pilote, Courant
Porteur ou Radio Fréquence.
- Contacter votre revendeur.
Poids
(kg)
1500 W
2000 W
Programmateur
Fil Pilote
Programmateur
Courant
Porteur
Programmateur
Radio
Fréquence
Page B
RECOMMANDATIONS DE MISE EN PLACE
2
Cet appareil de chauffage
électrique direct est destiné
à assurer le chauffage d’ambiance des locaux de type
habitat ou assimilables, individuels ou collectifs, neufs
ou existants.
Il doit être installé de façon à ce que les interrupteurs et autres dispositifs de
commande ne puissent pas
Fig. A
être touchés par une personne se trouvant
dans la baignoire ou dans la douche.
L’appareil peut être installé dans le volume
2 ou 3 des salles d’eau.
L’appareil ne doit pas être installé sous une
prise de courant.
IMPORTANT :
NE PAS COUVRIR L’APPAREIL
Installation des appareils
L’installation doit être conforme
aux normes en vigueur dans le
pays d’installation ( NFC 15-100
pour la France).
Si l’appareil est recouvert, il y a risque de
surchauffe.
Le logo ci-dessus rappelle ce risque.
Il est donc formellement interdit de couvrir
ou d’obstruer les entrées ou les sorties d’air
au risque d’incidents ou de dégradations de
l’appareil.
Évitez d’installer l’appareil dans un courant
d’air susceptible de perturber sa régulation.
Respecter les distances minimum d’installation au sol, aux parois, aux meubles,
etc...(Fig.B).
Page C
Fig. B
INSTALLATION ET FIXATION
3
LG APPAREIL
Pour faciliter l’obtention de la cote minimale de 150mm (bas
ENCOMB REMENT
DE L’APPAREIL
ENTRAXE
DÉPART
de l’appareil par rapport
au sol), il suft de placer
le dosseret contre le
mur, pattes inférieures
posées au sol, pour
C
avoir grâce aux repères
de perçage, la xation
du dosseret.
Puissances
g Appareil
L
Ht Appareil
ntraxe
E
D
épart
A
1000 W 1500 W 2000 W
859,5 859,5 1294,5
373 373 456
1050 1485 1485
160 160 240
84 84 85,5
158
B
D
A
HT APPAREIL
185 MINI
150 MINI
Fig. C
Déverrouiller le dosseret en agissant à l’aide d’un tournevis sur les verrous dans le
sens des aiguilles d’une montre puis ôter le dosseret de l’appareil (Fig.C).
Positionner le dosseret contre le mur, en s’assurant de l’orienter dans le bon sens,
pattes inférieures posées au sol, et tracer le trou (Rep. C Fig. C).
Placer le trou du dosseret (Rep. B Fig. C) au niveau de la trace précèdemment repérée sur le mur (Rep. C Fig. C). Pointez les trous des pattes inférieures et supérieures.
Percez aux diamètres appropriés aux chevilles et vis.
NOTA : Pour un meilleur maintien de l’appareil au mur, il est possible de rajouter 1 vis de fixation sur le montant du dosseret (Rep. D Fig. C).
Fixer le dosseret au mur à l’aide de 4 vis (diam. 6mm) - Fig. C
Reverrouiller le dosseret en agissant à l’aide d’un tournevis sur les verrous dans le
sens inverse des aiguilles d’une montre (Fig. C).
Page D
RACCORDEMENT ELECTRIQUE
4
L’installation doit comporter un dispositif de coupure omnipolaire ayant une distance
d’ouverture des contacts d’au moins 3 mm.
L’installation doit être conforme aux normes en vigueur dans le pays d’installation (NFC
15-100 pour la France).
L’alimentation électrique doit être protégée par un dispositif différentiel résiduel de
courant assigné au plus égal à 30 mA, notamment dans le cas d’une installation dans un
local contenant une baignoire ou une douche.
Schéma de raccordement
AVEC UTILISATION DU FIL PILOTE
Cordon de l’appareil Réseau 230 V
ou gris)
B
o
î
t
i
e
r
d
e
o
r
c
a
c
t
n
e
m
e
d
r
Fil pilote (centrale)
Neutre
Phase
SANS UTILISATION DU FIL PILOTE
Cordon de l’appareil Réseau 230 V
N (bleu ou gris)
L (marron)
Fil pilote (noir)
B
o
î
t
i
e
r
d
e
r
a
t
n
e
m
e
d
r
o
c
c
Neutre
Phase
Si le câble d’alimentation est endommagé, il doit
être remplacé par le fabricant, son service aprèsvente ou une personne de qualification similaire
afin d’éviter un danger.
RESPECTER LE SENS DE
BRANCHEMENT :
MARRON = PHASE,
BLEU ou GRIS = NEUTRE,
NOIR = FIL PILOTE
Le fil noir ne doit en
aucun cas être raccordé
à une borne de terre ou
au fil VERT / JAUNE.
297s
293s
Mesure par
rapport au
neutre
115 Volts
négatif
115 Volts
positif
230
Volts/3s
230
Volts/7s
Mode
Signal à
transmettre
Confort 0 Volt
E
co 230 Volts
Hors-gel
Arrêt
Conf.
-1°C
Conf.
-2°C
3s
7s
NOTA : Les ordres de programmation sont distribués par les
signaux suivants, mesurés par
rapport au Neutre.
Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement mural.
Page E
CONSEILS - ENTRETIEN
5
Pour conserver les performances de l’appareil,
il est nécessaire d’effectuer régulièrement un dépoussiérage de l’intérieur de celui-ci en passant
l’aspirateur sur les entrées et sorties d’air.
Utilisez de préférence des produits nettoyants
universels à base d’agents tensio-actifs (savon, alcool,...) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit.
NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D’ACÉTONE
QUI RISQUERAIENT DE DÉTÉRIORER LE REVÊTEMENT EPOXY.
Recommandations et conseils
Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.
Veillez à ne rien introduire dans l’appareil.
Lors de la première chauffe, il peut s’échapper une odeur, ce phénomène disparaît
après quelques minutes de fonctionnement.
Si votre installation est équipée d’un délesteur : Le délestage étant prioritaire, il est
possible que l’appareil ne chauffe pas, en cas de surconsommation momentanée
(lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d’une
consommation normale, l’appareil se remettra en chauffe.
Prévu pour être raccordé à un réseau d’alimentation électrique 230V~ 50Hz.
TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ÊTRE
EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ ET
AGRÉÉ.
Page F
AIDES AUX DIAGNOSTICS
6
NATURE
L’appareil ne
chauffe pas
L’appareil
chauffe tout le
temps
L’appareil ne suit
pas les ordres de
programmations
VERIFICATION ACTION
S’assurer que le voyant de
marche est allumé.
Le voyant de marche est
allumé, le témoin de chauffe
est éteint.
Le voyant de marche ne s’al-
lume toujours pas.
Vérifier que le réglage de
la température n’a pas été
modifié.
Vérifier que l’appareil n’est
pas situé près d’une porte
ouverte ou/et près d’un local
non chauffé, ou dans un courant d’air.
S’assurer que le program-
mateur ou récepteur est en
fonctionnement.
S’assurer de la bonne utilisa-
tion de la centrale de programmation. (Se reporter à
son manuel d’utilisation)
DANS TOUS LES AUTRES CAS,
CONT
ACTEZ UNE PERSONNE QUALIFIÉE
Appuyer sur le bouton Marche /
Arrêt (veille).
Vérifier la valeur de la consigne.
La température ambiante ne nécessite
pas de chauffer.
L’appareil est en ECO ou en déles-
tage : s’assurer que le système de
délestage n’a pas coupé l’alimentation de l’appareil.
S’assurer que les disjoncteurs d’instal-
lation sont enclenchés.
Régler de nouveau la température.
Fermer la porte, mettre le local en
chauffe ou supprimer le courant d’air.
Mettre l’appareil en mode Auto.
Ré-engager le programmateur ou
le récepteur dans son logement ou
vérifier son bon fonctionnement.
Page G
IDENTIFICATION DE VOTRE APPAREIL
7
IMPORTANT : LES CARACTÉRISTIQUES DE L’APPAREIL
SONT INDIQUÉES SUR L’ÉTIQUETTE SIGNALÉTIQUE.
Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries de l’Electricité) garantit les performances de ces appareils qui respectent les
normes d’aptitude à la fonction en plus de l’ensemble des normes de sécurité en
vigueur.
Cat. C
classe II
IP....
IK....
Les appareils portant cette estampille vous garantissent le niveau maximum de
sécurité et de performance.
Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Industries de l’Electricité) garantit que ces appareils respectent l’ensemble des normes
de sécurité en vigueur.
L’apposition de cette marque par le fabricant garantit que l’appareil respecte les
directives communautaires européennes de sécurité (directive basse tension- dbt)
et compatibilité électromagnétique (CEM).
Appareil de classe 2 : signie que l’appareil est à double isolation et ne doit donc
pas être raccordé au conducteur de protection (l de terre).
Indice de Protection de l’enveloppe de l’appareil contre la pénétration des corps
solides et liquides
Indice de résistance aux chocs de l’enveloppe de l’appareil.
LES DÉCHETS ÉLECTRIQUES NE DOIVENT PAS ÊTRE JETÉS AVEC
LES DÉCHETS MÉNAGERS. VEUILLEZ RECYCLER DANS LES
CENTRES APPROPRIÉS.
L’étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil,
elle permet de l’identifier.
Elle est composée de :
La référence complète de l’appareil
et son indice de fabrication (rep.A)
à préciser pour le SAV.
Sa puissance en Watt (rep. B).
Les certificats de conformités (rep. E-C-D-F).
N° du constructeur (rep X).
Page H
Thermostat HAUTE PRÉCISION
Calidou plus
ULTRA
SIMPLE
D’UTILISATION
!
Notice d’utilisation
107, boulevard Ney - 75883 Paris Cedex 18
Tél. : 01 53 06 27 00 • Fax : 01 42 29 66 05
www.noirot.fr
SAS AU CAPITAL DE 6 408 656 - SIRET B PARIS 334 981 958 00013 - CODE APE 297 A
SAV : 8 Rue Louis Ampère - 02 930 LAON Cedex
Tél. : 03 23 27 31 90 • Fax 03 23 27 31 89
- C.C.P. PARIS 18 218 12 - N° TVA : FR 84 334 981 958
SOMMAIRE
1. - Comment utiliser votre appareil .................... page 3
2. - Utilisation du mode simplifié ......................... page 5

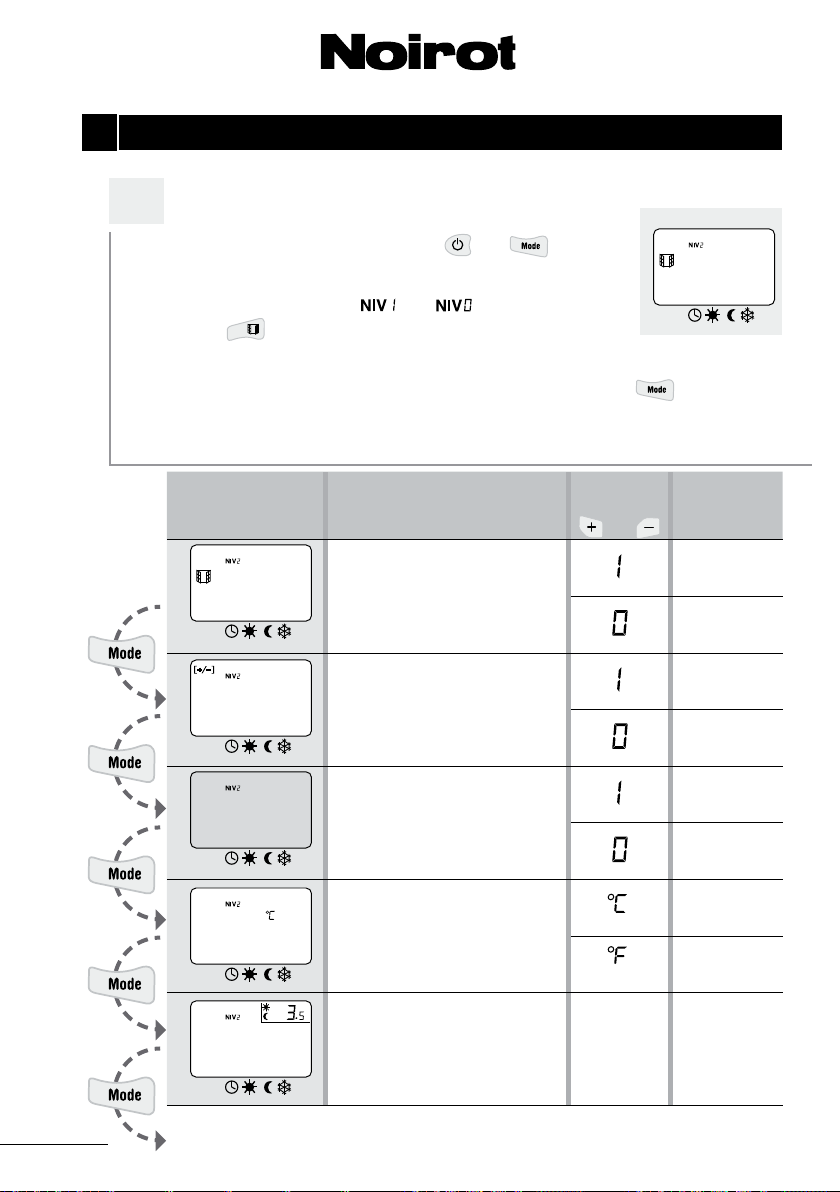

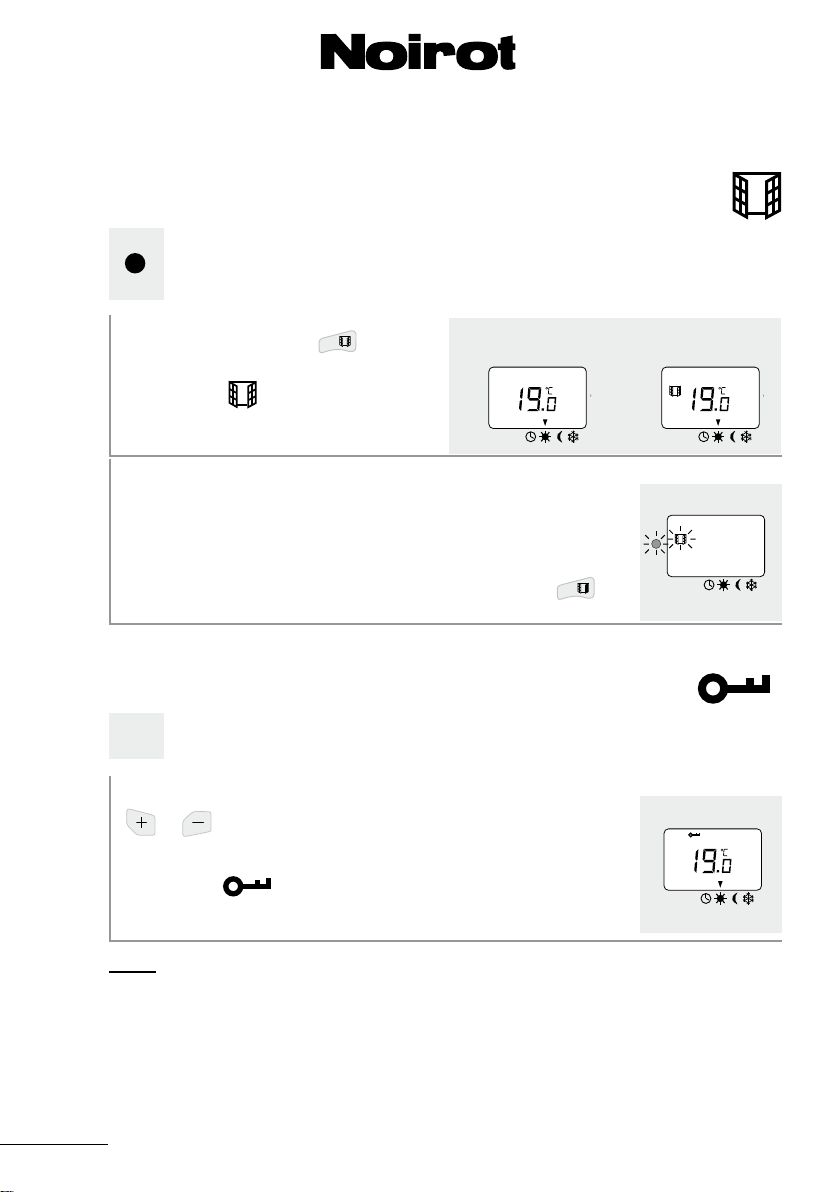

3. - Verrouillage et paramétrage
des fonctions annexes.................................. page 6

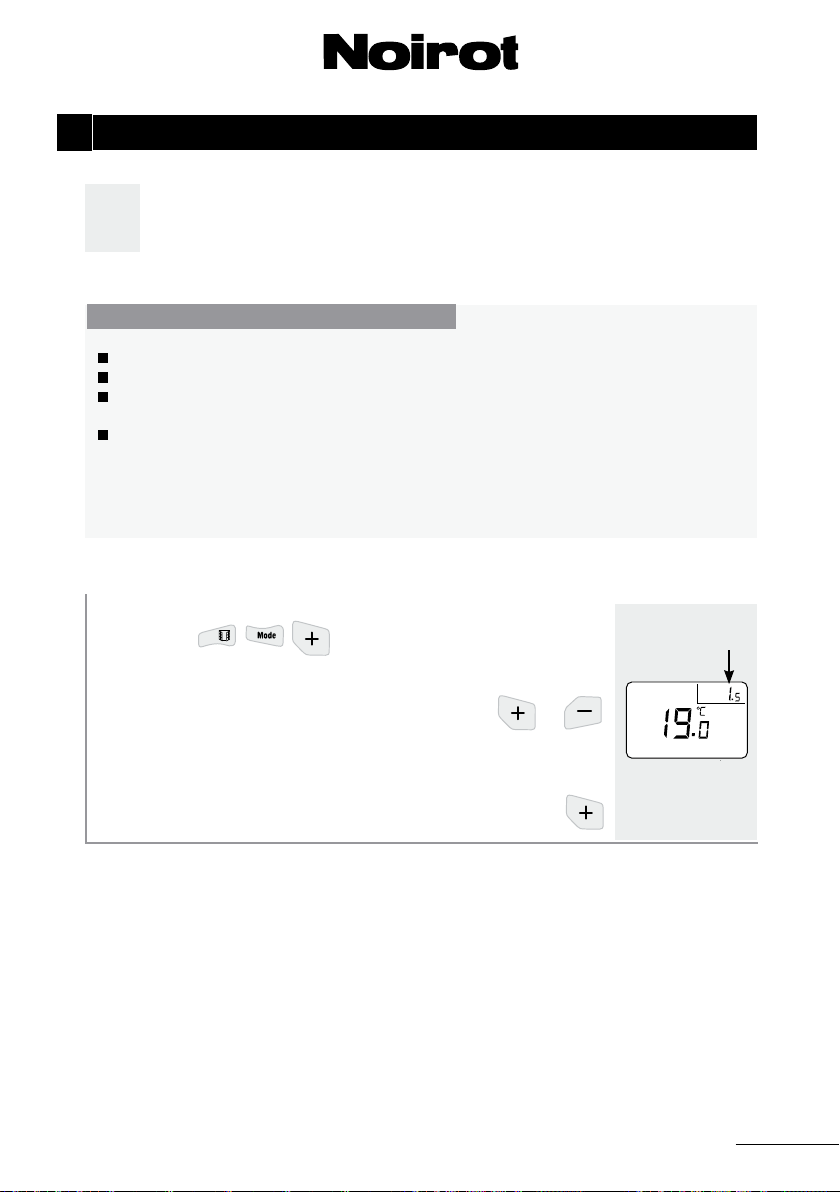

4. - Mise en harmonie des affichages
(thermostat/thermomètre) .............................
page 7
5. - Réinitialisation ............................................
6. - Signification du symbole .............................
page 8
page 8
7. - Signification des écrans
Tableau récapitulatif des fonctions du niveau simplifié .. page 10
CETTE RÉGULATION POSSÈDE 2 NIVEAUX D’UTILISATION : UN NIVEAU
COMPLET (RÉGLAGE D’USINE) ET UN NIVEAU SIMPLIFIÉ (PAGE 5)
Marche
Arrêt
A
chauffage
Tableau récapitulatif des fonctions du niveau complet ......page 9
Activation/Désactivation de la
D
fonction «FENETRE OUVERTE»
Voyant de marche
Voyant de chauffe
Réglage de la
température
B
désirée
Page 2
Sélection du mode
C
de fonctionnement
Curseur de visualisation du mode de fonctionnement
C
ONFORT , ECO et HORS-GEL ou mode AUTO
COMMENT UTILISER VOTRE APPAREIL
1
MISE EN MARCHE/ARRÊT CHAUFFAGE DE L’APPAREIL :
L’appui sur la touche permet la mise en marche ou l’arrêt chauffage de
A
votre appareil.
CHANGEMENT DE LA TEMPÉRATURE DÉSIRÉE DANS LA PIÈCE
(TEMPÉRATURE DE CONFORT) :
La touche permet d’augmenter la température désirée.
B
La touche
SELECTION DU MODE DE FONCTIONNEMENT :
Faites défiler les modes manuels Confort
C
basculez en mode AUTO pour recevoir les ordres d’un programmateur
permet de diminuer la température désirée.
, Eco et Hors-Gel ou
(6 ordres).
Des appuis successifs sur la touche permettent de positionner
le curseur
sur les différents modes.
mode CONFORT
Dans ce mode, le réglage de la température
CONFORT s’effectue au moyen des touches
et
mode ECO
Dans ce mode, le réglage de la température ECO
s’effectue au moyen des touches
mode H
ORS-GEL
et
En mode HORS-GEL, votre appareil maintient une
température minimum.
Page 3
FONCTION «FENÊTRE OUVERTE»
Cette fonction permet de détecter une chute brutale de température provoquée par exemple, par une fenêtre ou une porte restée ouverte. Après
D
détection le chauffage se coupe automatiquement afin d’éviter les gaspillages d’énergie.
Appuyer sur la touche pour
activer ou désactiver cette fonction.
Le symbole
s’affiche sur l’écran
Fonction «FENETRE
OUVERTE» désactivée
lorsque la fonction est activée.
Lors d’une détection, l’appareil se coupe automatiquement.
Le voyant vert et le symbole «fenêtre» clignotent et indiquent
que l’appareil ne chauffe plus.
Fonction «FENETRE
OUVERTE» activée
Page 4
Pour réactiver l’appareil, il faut appuyer sur la touche
VERROUILLAGE ENFANT
.
Cette fonction permet de «bloquer» les cinq touches du thermostat pour
éviter les dérèglements intempestifs.
Appuyer pendant 3 secondes simultanément sur les touches
et pour activer ou désactiver cette fonction.
Le symbole s’affiche sur l’écran lorsque le verrouillage
est actif.
Nota : D’autres fonctions complémentaires peuvent être sélectionnées
selon votre choix. Veuillez vous reporter au chapitre 3 : Verrouillage et
paramétrage des fonctions annexes.
UTILISATION DU MODE SIMPLIFIÉ
2
Pour les utilisateurs qui n’ont pas besoin d’un accès manuel aux fonctions ECO et
HORS-GEL, cette régulation peut-être basculée en mode simplifié.
LES DIFFÉRENCES DU MODE SIMPLIFIÉ
Avec la touche , seuls les modes CONFORT et AUTO sont
accessibles.
En mode AUTO ,
• lorsque votre appareil est piloté par un programmateur, il peut recevoir les ordres de fonctionnement venant de celui-ci (Confort, Eco, Confort -1°C,
Confort -2°C, Hors-Gel ou Arrêt chauffage.
• La température
ECO est fixée à 3,5°C de moins que
la température de CONFORT et n’est plus personnalisable.
• En l’absence de programmateur, l’appareil fonctionne par défaut en mode
PASSAGE AU MODE SIMPLIFIÉ
CONFORT.
Éteindre l’appareil, puis appuyer pendant 3 secondes simultanément
sur les touches
et : l’écran affiche :
À l’aide des touches ou sélectionner le niveau
0, (le niveau 1 correspond à la configuration initiale)
puis valider en appuyant sur la touche
Une fois activé, le symbole
ne s’affichera plus sur
l’écran, indiquant que l’appareil fonctionne en mode simplifié ( ).
Ce mode reste actif, même en cas de coupure de courant.
Pour revenir en mode complet, éteindre l’appareil, puis appuyer pendant 3
secondes simultanément sur les touches et et à l’aide des touches
ou sélectionner le .
Page 5
VERROUILLAGE ET PARAMÉTRAGE DES FONCTIONS ANNEXES
3
Ce mode vous permet de verrouiller ou de déverrouiller certaines options et
de régler certains paramètres.
Eteindre puis appuyer sur la touche et pendant
3 secondes.
Une fois que l’écran affiche
ou , appuyer alors sur
la touche pendant 3 secondes, le premier écran de
paramétrage apparaît.
Pour passer d’un paramétrage à l’autre, appuyer sur la touche .
Une fois le cycle terminé, l’écran revient en mode utilisateur avec les fonctions
sélectionnées.
Ecran de
paramétrage
Signification
Verrouillage ou déverrouillage fonction
«fenêtre ouverte»
Encadrement de consigne : Lorsque
cette fonction est déverrouillée, le
réglage de la température CONFORT
est encadré. Vous ne pouvez pas augmenter ou diminuer cette température
de plus de 2°C.
Rétroéclairage de l’écran. Permanent
ou limité à 15 seconde après la dernière manipulation.
choix avec
les touches
et
Fonction
déverrouillée
Fonction
verrouillée
Encadrement
activé
Encadrement
désactivé
Rétroéclairage
15 secondes
Rétroéclairage
permanent
Page 6
Affichage de la température en degré
Celcius ou en degré Fahrenheit.
Réglage de l’écart minimum entre la
température de Confort et la température Eco (butée).
Retour au mode utilisateur
de 0,5°C
à 9°C par
pas de 0,1
Unité en degré
Celsius
Unité en degré
Farenheit
MISE EN HARMONIE DES AFFICHAGES (thermostat/thermomètre)
4
Exceptionnellement, il peut s’avérer que dans certaines conditions, il y ait un
écart entre l’affichage de l’appareil et celui de votre thermomètre. Dans ce
cas, il est possible d’harmoniser les 2 affichages.
Consignes à respecter scrupuleusement
Ce réglage ne peut être réalisé que si votre appareil est réglé entre 17 et 22°C.
Toutes les portes et fenêtres doivent être fermées.
Attendre la stabilisation de la température dans la pièce (au moins 6h) et éviter autant
que possible les allées et venues dans la pièce.
Le thermomètre de contrôle doit être placé au milieu de la pièce à 1m20 du sol. Ne pas
le poser sur un meuble.
Au bout de 6h, notez l’écart entre la température indiquée par votre thermomètre et celle de
l’appareil.
Appareil en marche, appuyer simultanément sur les
3 touches
pendant 5 secondes.
Reportez l’écart (thermomètre moins thermostat) dans le cadre
supérieur droit de l’afficheur à l’aide des touches
et
La correction est limitée à ±2°C.
Exemple : 20,5°C au thermomètre , 19°C affiché sur le thermostat, corriger de +1,5 (20,5-19,0) à l’aide de la touche
Correction
jusqu’à ± 2°C
Page 7
REINITIALISATION DU THERMOSTAT
5
Il est possible de retrouver les réglages d’usine par
l’appui simultané des 4 touches
pendant 5 secondes avec le thermostat en veille.
Au bout des 5 secondes, le symbole
confirmant ainsi la réinitialisation.
SIGNIFICATION DU SYMBOLE :
6
Ce symbole apparaît lors de manipulations non autorisées.
Exemples :
Appui sur une touche alors que le «verrouillage enfant»
est activé.
La température de consigne ne peut pas dépasser 28°C.
apparaît
Page 8
La température Eco ne peut pas dépasser 18°C.
SIGNIFICATION DES ÉCRANS
7
MODE COMPLET
Gestion
manuelle
Mode Auto
SIGNIFICATIONS
• La flèche sur le symbole indique que l’appareil est en «Confort».
• L’appareil maintient la température de la pièce
à la valeur affichée sur l’écran.
• La flèche sur le symbole
reil reçoit un ordre «Eco».
• L’appareil abaisse la température de la pièce
de -3,5°C par rapport à la température
«Confort».
• La flèche sur le symbole
pareil reçoit un ordre «Hors-gel»
• L’appareil maintient la température de la pièce
en hors-gel.
• L’appareil reçoit un ordre «Confort -1°C».
• L’appareil abaisse la température de la pièce
de -1°C par rapport à la température affichée.
• L’appareil reçoit un ordre «Confort -2°C».
• L’appareil abaisse la température de la pièce
de -2°C par rapport à la température affichée.
• La flèche sur le symbole
l’appareil reçoit un ordre «Arrêt chauffage».
• L’appareil ne chauffe plus.
• Lorsque le mode A
ordres «Hors-gel» et «Arrêt chauffage» sont
pris en compte.
• Le symbole AUTO clignote : l’appareil reçoit un
ordre «Hors-gel» ou «Arrêt chauffage» selon
l’affichage.
indique que l’appa-
indique que l’ap-
indique que
UTO est désactivé, seuls les
Page 9
MODE SIMPLIFIÉ
Gestion
manuelle
Mode Auto
SIGNIFICATIONS
• La flèche sur le symbole indique que l’appareil est en «Confort».
• L’appareil maintient la température de la pièce
à la valeur affichée sur l’écran.
• La flèche sur le symbole
reil reçoit un ordre «Eco».
• L’appareil abaisse la température de la pièce
de -3,5°C par rapport à la température
«Confort».
• La flèche sur le symbole
reil reçoit un ordre «Hors-gel».
• L’appareil maintient la température de la pièce
en hors-gel.
• L’appareil reçoit un ordre «Confort -1°C».
• L’appareil abaisse la température de la pièce
de -1°C par rapport à la température affichée.
• L’appareil reçoit un ordre «Confort -2°C».
• L’appareil abaisse la température de la pièce
de -2°C par rapport à la température affichée.
• La flèche sur le symbole
reil reçoit un ordre «Arrêt chauffage».
• L’appareil ne chauffe plus.
• Lorsque le mode A
ordres «Hors-gel» et «Arrêt chauffage» sont
pris en compte.
• Le symbole AUTO clignote : l’appareil reçoit un
ordre «Hors-gel» ou «Arrêt chauffage» selon
l’affichage.
indique que l’appa-
indique que l’appa-
indique que l’appa-
UTO est désactivé, seuls les
Page 10
CONDITIONS DE GARANTIE
La Garantie Noirot est strictement limitée au remplacement gratuit ou à la réparation en usine
de la pièce ou des pièces reconnues défectueuses. Le constructeur Noirot garantit ses appareils
de chauffage électrique 2 ANS contre tous vices de fabrication. Dés que l’accord de principe est
donné par le constructeur pour le retour des pièces, celles-ci doivent être expédiées franco de port
et d’emballage dans les 15 jours. Les frais de démontage et de remontage ne peuvent en aucun
cas être à titre de dommages et intérêts pour quelle cause que ce soit. Le constructeur ne peut
en particulier être rendu responsable des conséquences directes ou indirectes des défectuosités
tant sur les personnes que sur les biens et il est expressément stipulé par ailleurs que la charge
d’installation des appareils ne lui incombe aucunement. La garantie ne peut pas intervenir si
les appareils ont fait l’objet d’un usage anormal et ont été utilisés dans des conditions d’emploi
autres que celles pour lesquelles ils ont été construits. Elle ne s’appliquera pas non plus en cas
de détérioration ou accident provenant de négligence, défaut de surveillance ou d’entretien ou
provenant d’une transformation du matériel.
ASSURANCE DU PERSONNEL :
En cas d’accident survenant à quel que moment et pour quelle cause que ce soit, la responsabilité
du constructeur est limitée à son personnel propre et à sa fourniture
CONTESTATION :
Dans le cas de contestation, quel que soient les conditions de vente et de paiement acceptées, le
tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie
ne sont pas exclusives du bénéfice au profit de l’acheteur de la garantie légale pour défauts et
vices cachés qui s’applique en tout état de cause dans les conditions des articles 1641 et suivants
du code civil.
Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l’appareil.
BON DE GARANTIE
TYPE :............................................................................................................................................................................................................................................
PUISSANCE :...............................................................................................................................................................................
DATE DE
FABRICATION : ...........................................................................................................................................................
DATE DE
MISE EN SERVICE : ............................................................................................................................
Cet appareil a été étudié, conçu et réalisé avec soin
pour vous donner entière satisfaction.
Loading...
