NOIROT ANTICHOC R21 User Manual

Download
Page 1
ConditionS de Garantie
ASSURANCE DU PERSONNEL :
En cas d’accident survenant à quel que moment et pour quelle cause que ce soit, la respon­sabilité du constructeur est limitée à son personnel propre et à sa fourniture.
CONTESTATION :
Dans le cas de contestation, quel que soient les conditions de vente et de paiement acceptées, le tribunal de commerce de Paris sera seul compétent. Les dispositions du présent bon de garantie ne sont pas exclusives du bénéfice au profit de l’acheteur de la garantie légale pour défauts et vices cachés qui s’applique en tout état de cause dans les conditions des articles 1641 et suivants du code civil. Pour satisfaire à votre réclamation, veuillez rappeler les références portées sur la plaque signalétique fixée sur l’appareil.
Convecteur Antichoc R21
En raison de l’évolution de la technique, la société Noirot se réserve le droit de modifier le matériel sans préavis - Textes et photos non contractuels - 421AA1483.C00 40/07
Bon de Garantie
TYPE :............................................................................................................................................................................................................................................
PUISSANCE :...............................................................................................................................................................................
DATE DE
FABRICATION : ...........................................................................................................................................................
DATE DE
MISE EN SERVICE : ............................................................................................................................
Cet appareil a été étudié, conçu et réalisé avec soin
pour vous donner entière satisfaction.
107, boulevard Ney - 75883 Paris Cedex 18 Tél. : 01 53 06 27 00 • Fax : 01 42 29 66 05 www.noirot.fr
SAS AU CAPITAL DE 6 408 656 EUROS - SIRET B PARIS 334 981 958 00013 - CODE APE 297 A - C.C.P. PARIS 18 218 12 - N° TVA : FR 84 334 981 958
Notice d’Utilisation
Installation et Bon de Garantie
(à lire attentivement avant toute opération et à conserver)
SAV : 8 Rue Louis Ampère - 02 930 LAON Cedex
Tél. : 03 23 27 31 90 • Fax 03 23 27 31 89
Page 2
AVANT PROPOS :
E L EC T R I CI T E
IDENTIFICATION DE VOTRE APPAREIL
8
important : LeS CaraCtériStiqueS de L’appareiL Sont indi­quéeS Sur L’étiquette SiGnaLétique.
- Vous venez d’acquérir ce Convecteur Antichoc R21 de Noirot et nous vous remercions de ce choix, témoignant ainsi de votre confiance.
- Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction.
- Il est important de bien lire cette notice en entier avant l’installation et la mise en route de votre appareil.
- Il est recommandé de conserver cette notice, même après installation de votre appareil.
SOMMAIRE
1. - Caractéristiques page 3
2. - Recommandations de mise en place page 3
3. - Installation et fixation page 4
4. - Raccordement électrique page 5
Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Indus­tries de l’Electricité) garantit les performances de ces appareils qui respectent les normes d’aptitude à la fonction en plus de l’ensemble des normes de sécurité en vigueur.
Cat. C
classe II
IP....
IK....
Les appareils portant cette estampille vous garantissent le niveau maximum de sécurité et de performance.
Cette marque de conformité, délivrée par le L.C.I.E (Laboratoire Central des Indus­tries de l’Electricité) garantit que ces appareils respectent l’ensemble des normes de sécurité en vigueur.
L’apposition de cette marque par le fabricant garantit que l’appareil respecte les directives communautaires européennes de sécurité (directive basse tension- dbt) et compatibilité électromagnétique (CEM).
Appareil de classe 2 : signie que l’appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (l de terre).
Indice de Protection de l’enveloppe de l’appareil contre la pénétration des corps solides et liquides
Indice de résistance aux chocs de l’enveloppe de l’appareil.
LeS déChetS éLeCtriqueS ne doivent paS être jetéS aveC LeS déChetS ménaGerS. veuiLLez reCyCLer danS LeS CentreS appropriéS.
L’étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil, elle permet de l’identifier.
5. - Comment utiliser votre appareil page 6
6. - Conseils / Entretien page 9
7. - Aide aux diagnostics page 10
8. - Identification de votre appareil page 11
2.
Elle est composée de :
La référence complète de l’appareil
et son indice de fabrication (rep.A)
à préciser pour le SAV. Sa puissance en Watt (rep. B). Les certificats de conformités (rep. E-C-D-F). N° du constructeur (rep X).
421AA1483.C00
11.
Page 3

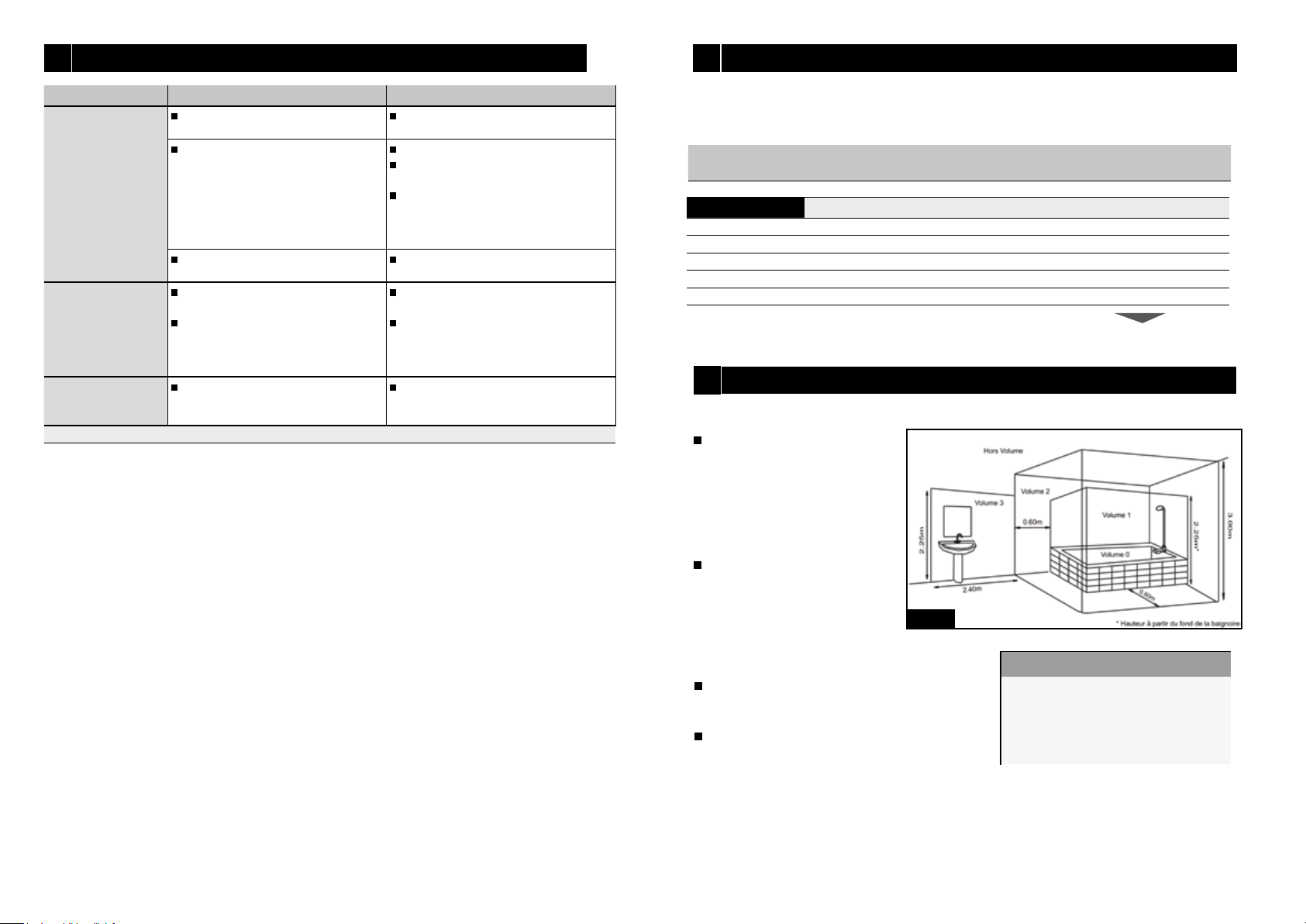

AIDES AUX DIAGNOSTICS
7
CARACTÉRISTIQUES
1
NATURE
L’appareil ne
chauffe pas
L’appareil
chauffe tout le
temps
L’appareil ne suit pas les ordres de programmations
DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE
VERIFICATION ACTION
S’assurer que le témoin d’état de
fonction est allumé.
Le témoin d’état de fonction est
allumé, le témoin de chauffe est éteint.
Le voyant de marche ne s’allume
toujours pas.
Vérifier que le réglage de la tempé-
rature n’a pas été modifié.
Vérifier que l’appareil n’est pas
situé près d’une porte ouverte ou/et près d’un local non chauffé, ou dans un courant d’air.
S’assurer de la bonne utilisation de
la centrale de programmation. (Se reporter à son manuel d’utilisation)
Tourner le bouton de fonctions sur la
position «Conf.»
Vérifier la valeur de la consigne. La température ambiante ne nécessite
pas de chauffer.
L’appareil est en ECO ou en déles-
tage : s’assurer que le système de délestage n’a pas coupé l’alimenta tion de l’appareil.
S’assurer que les disjoncteurs d’instal-
lation sont enclenchés.
Régler de nouveau la température.
Fermer la porte, mettre le local en
chauffe ou supprimer le courant d’air.
Tourner le bouton de fonctions sur la
position «PROG»
-
Références Puissance
007372.1.FP 500 2,2 545 608 100+33 7,5
007372.2.FP
007372.3.FP
007372.5.FP
007372.7.FP
RECOMMANDATIONS DE MISE EN PLACE
2
(W)
750 3,3 680 608 100+33 9,2 1000 4,3 840 608 100+33 10,9 1500 6,5 1000 608 100+33 13,0 2000 8,7 1270 608 100+33 16,3
Intensité
(A)
Largeur
(mm)
Hauteur
(mm)
Epaisseur
(mm)
Appareil + dosseret
Cet appareil de chauffage élec­trique direct est destiné à assu­rer le chauffage d’ambiance des locaux de type habitat ou assimi­lables, individuels ou collectifs, neufs ou existants.
Poids
(kg)
10.
Il doit être installé de façon à ce que les interrupteurs et autres dispositifs de commande ne puissent pas être touchés par
Fig. A
une personne se trouvant dans la baignoire ou dans la douche.
L’appareil peut être installé dans le volume 2 ou 3 des salles d’eau.
L’appareil ne doit pas être installé sous une prise de courant.
421AA1483.C00 NR/BLA 40/07
Installation des appareils
L’installation doit être conforme aux normes en vigueur dans le pays d’installation ( NFC 15-100 pour la France).
3.
Page 4

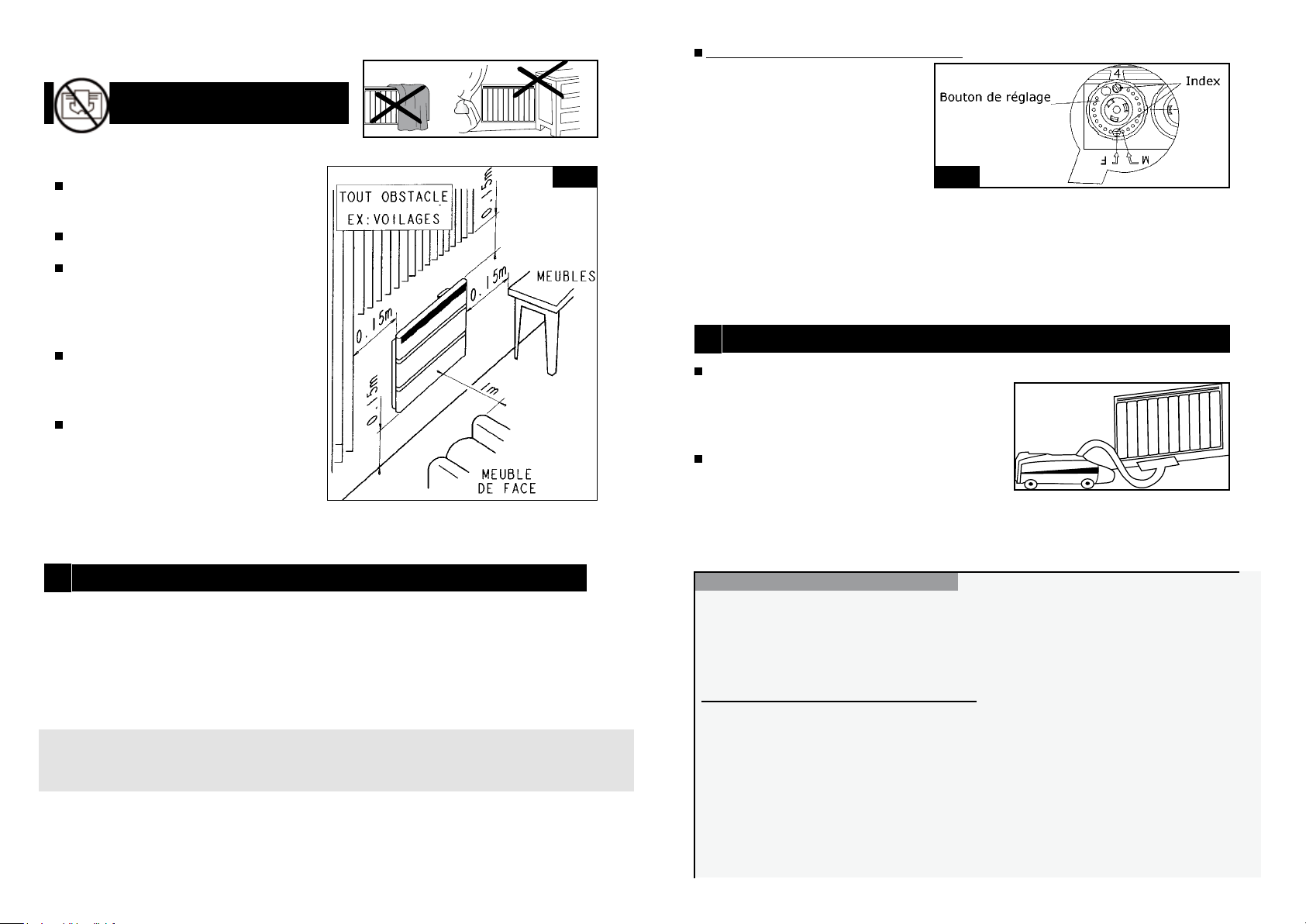

CHOIX D’UNE PLAGE DE TEMPERATURE :
IMPORTANT :
NE PAS COUVRIR L’APPAREIL
Si l’appareil est recouvert, il y a risque
Fig. B
de surchauffe.
Le logo ci-dessus rappelle ce risque.
Il est donc formellement interdit de couvrir ou d’obstruer les entrées ou les sorties d’air au risque d’incidents ou de dégradations de l’appareil.
Évitez d’installer l’appareil dans un courant d’air susceptible de perturber sa régulation.
Respecter les distances minimum d’installation au sol, aux parois, aux meubles, etc...(Fig.B).

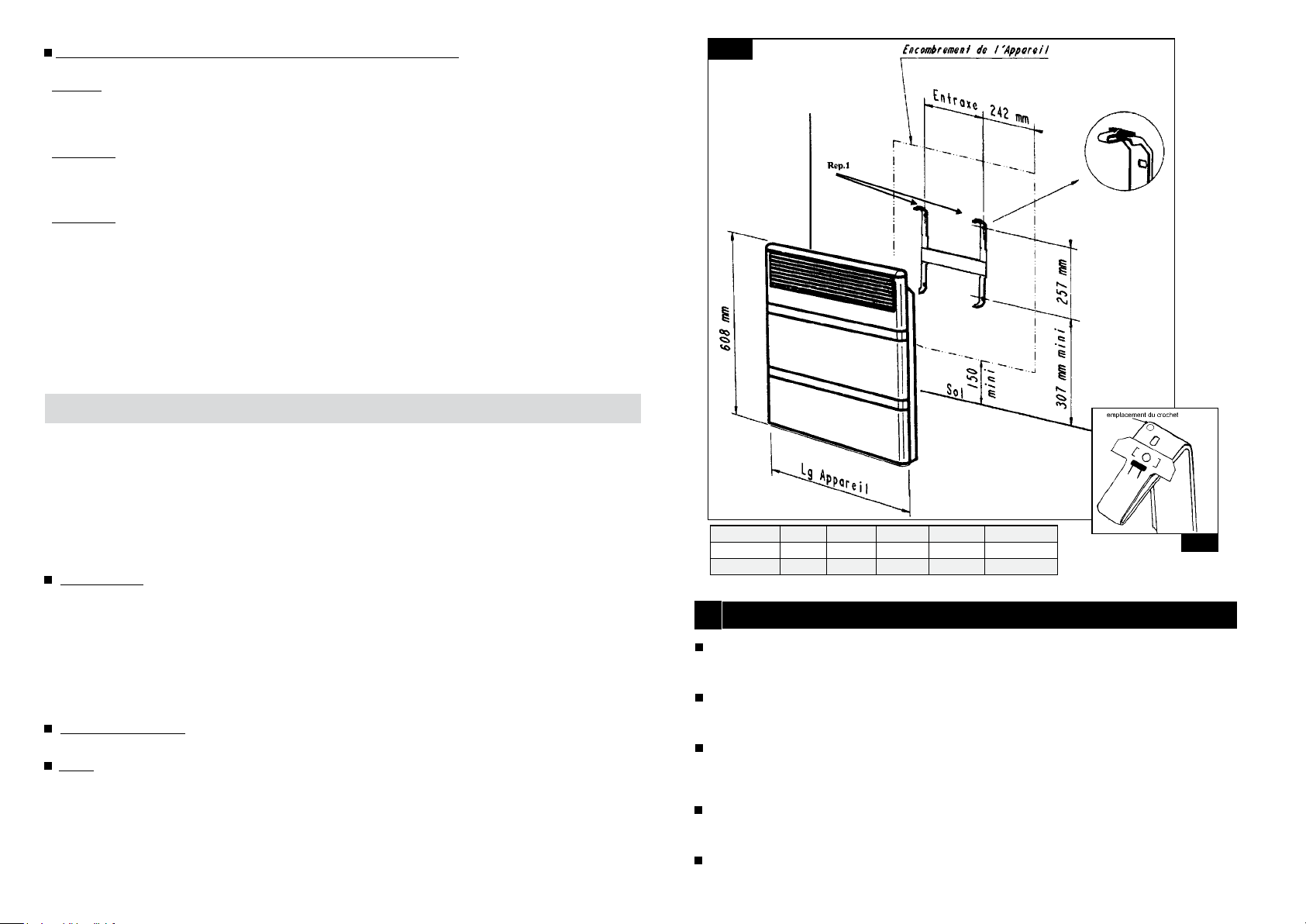

INSTALLATION ET FIXATION
3
Pour effectuer cette opération, ôter le dosseret de l’appareil à l’aide d’un tournevis en agissant sur les 2 pattes ( Rep. 1 Fig. C ).
Fixer le dosseret sur la paroi à l’aide de 4 vis minimum (diam.5,5mm max.) en s’assurant de l’orienter dans le bon sens et à la bonne hau-teur ( Fig. C ).
Nota : Deux chaînettes de sûreté rivetée sur le panneau arrière assu-rent le maintien de l’ap­pareil au dosseret lors d’un mauvais enclipsage. Leurs fixations s’effectuent à l’aide du crochet sur le haut du dosseret. Fig. C bis.
4.
421AA1483.C00
- Les 2 index (Fig. F) situés sur la manette du thermostat sont des butées que l’on peut déplacer (après les avoir extraits de leur emplacement d’origine).
Fig. F
Pour obtenir le point Maxi. d’une plage de température par limitation de la rotation (exemple : de la position 0 à 7 du bouton de réglage du thermostat), placer l’index dans le trou face au repère M Fig.F.
Pour obtenir une température fixe préalablement réglée (exemple : la position 7 du bouton de réglage du thermostat), placer l’index dans le trou face au F Fig.F.
CONSEILS - ENTRETIEN
6
Pour conserver les performances de l’appareil, il est nécessaire d’effectuer régulièrement un dé­poussiérage de l’intérieur de celui-ci en passant l’aspirateur sur les entrées et sorties d’air.
Utilisez de préférence des produits nettoyants universels à base d’agents tensio-actifs (savon, alcool,...) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit.
ne jamaiS utiLiSer de produitS aBraSifS ou à BaSe d’aCétone qui riSqueraient de détériorer Le revêtement epoxy.
Recommandations et conseils
Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.
Veillez à ne rien introduire dans l’appareil.
Lors de la première chauffe, il peut s’échapper une odeur, ce phénomène disparaît après
quelques minutes de fonctionnement.
Si votre installation est équipée d’un délesteur : Le délestage étant prioritaire, il est possible
que l’appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four
+ fer à repasser...). Ceci est normal. Dès rétablissement d’une consommation normale,
l’appareil se remettra en chauffe.
Prévu pour être raccordé à un réseau d’alimentation électrique 230V~ 50Hz.
Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants)
dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dé
nuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire
d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables
concernant l’utilisation de l’appareil.
-
9.
Page 5
REGLAGE DES FONCTIONS POUR UN MAXIMUM D’ECONOMIE :
Fig. C
∙ 1er Cas :
VOUS ETES DANS LA PIECE. Régler le commutateur de fonctions sur Conf.
La température obtenue est celle réglée initialement. Au besoin, affinez cette température à l’aide d’un thermomètre.
∙ 2ème Cas :
VOUS N’ETES PAS DANS LA PIECE OU LA NUIT. Régler le commutateur de
fonctions sur Eco. Cette position économique provoque un abaissement de la température de la pièce de -3,5°C environ.
∙ 3ème Cas :
HORS GEL POUR UNE ABSENCE DE LONGUE DUREE. La pièce n’est pas
utilisée (chambre d’amis, ou vous partez plusieurs jours de chez vous). Régler le commutateur de fonctions (Rep. A Fig. E) sur Conf. et le bouton de réglage du thermostat sur * (Rep. C Fig. E) :
La température de la pièce est maintenue entre 5 et 8°C pour obtenir un maximum d’économie sans risque de gel (tuyauterie de la cuisine ou de la salle de bains protégée ; pas de condensation).
Utilisation du mode 6 ordres par fil pilote.
Si votre installation est gérée par un gestionnaire du type Tempo d’EDF, les abaissements de Conf.-1 ou Conf.-2 se feront sur ordre de cette centrale, selon la période tarifaire. Les 6 ordres sont Conf., Eco., Conf.-1, Conf.-2, Hors –Gel, et Arrêt chauffage (voir tableau du chapitre - 4). * Conf.-1 provoque un abaissement de la température de -1°C par rapport à la position Confort. * Conf.-2 provoque un abaissement de la température de -2°C par rapport à la position Confort.
REMARQUES :
- Les fonctions Conf.-1 et Conf.-2 permettent de diminuer les consommations électriques par l’intermédiaire d’une Centrale de Programmation réalisant de la gestion tarifaire avec les contrats du type TEMPO d’EDF.
- Votre appareil étant équipé d’un thermostat électronique 6 ordres : les changements com­mandés par le gestionnaire et le programmateur ne sont pas immédiats : il faut attendre environ 15 secondes avant leur prise en compte.
Usage exceptionnel : Dérogation d’un appareil de sa programmation
NOTA : Si votre installation est équipée d’un délesteur de puissance, le délestage est prioritaire;
il est possible que l’appareil ne chauffe pas, le commutateur étant sur PROG. Dès disparition du signal de délestage, l’appareil se remettra en chauffe.
Puisance 500W 750W 1000W 1500W -2000W
Entraxe (E)
Lg Appareil
RACCORDEMENT ELECTRIQUE
4
160mm 295mm 414mm 518mm 788mm 545mm 680mm 840mm 1000mm 1270mm
Fig. C bis
L’installation doit comporter un dispositif de coupure omnipolaire ayant une distance
d’ouverture des contacts d’au moins 3 mm.
L’installation doit être conforme aux normes en vigueur dans le pays d’installation (NFC
15-100 pour la France).
L’alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d’une installation dans un local contenant une baignoire ou une douche.
Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son
service après-vente ou une personne de qualification similaire afin d’éviter un danger.
Vérifier le serrage correct des fils dans les bornes de la boîte de raccordement mural.
8.
421AA1483.C00
5.
Page 6
Schéma de raccordement
AVEC UTILISATION DU FIL PILOTE
Cordon de l’appareil Réseau 230 V
ou gris)
B
o
î
t
i
e
r
d
e
o
r
c
a
c
SANS UTILISATION DU FIL PILOTE
Cordon de l’appareil Réseau 230 V
t
n
e
m
e
d
r
Fil pilote (centrale)
Neutre
Phase
RESPECTER LE SENS DE BRAN CHEMENT :
MARRON = PHASE, BLEU ou GRIS = NEUTRE, NOIR = FIL PILOTE
Le fil noir ne doit en aucun cas être raccordé à une borne de terre ou au fil VERT / JAUNE.
NOTA : Les ordres de program-
mation sont distribués par les signaux suivants, mesurés par rapport au Neutre.
-
LE BOITIER DE COMMANDE COMPREND (Fig. E) :
A
C
B
∙ 1 témoin de chauffe de l’appareil ( Rep. B ). ∙ 1 bouton de réglage de la température CONFORT (Rep. C ). ∙ 1 commutateur (Rep. A.) 4 fonctions PROG / ARRET CHAUFFAGE / CONF / ECO.
N (bleu ou gris)
L (marron)
Fil pilote (noir)
B
o
î
t
i
e
r
d
e
r
a
t
n
e
m
e
d
r
o
c
c
touteS LeS interventionS Sur noS appareiLS doivent être effeCtuéeS horS tenSion et par un perSonneL
quaLifié et aGréé.
COMMENT UTILISER VOTRE APPAREIL
5
Neutre
Phase
Mode
Confort 0 Volt
Eco 230 Volts
Hors-gel
Arrêt
Chauffage
Conf.
-1°C
Conf.
-2°C
ACCCESSIBILITE AU COMMANDE DE L’APPAREIL (Fig. D) :
Vis de verrouillage du boîtier de commande
Signal à
transmettre
297s
3s
293s
7s
Portillon du boîtier de commande
Mesure par
rapport au
neutre
115 Volts
négatif
115 Volts
positif
230
Volts/3s
230
Volts/7s
LE COMMUTATEUR VOUS PERMET DE SELECTIONNER 4 FONCTIONS (Rep.A) :
- CONF. :
- ECO. :
- PROG. :
- ARRET CHAUFFAGE :
Maintient la température Confort réglée par le bouton de réglage du thermostat
Maintient la pièce à la température Economique.
Permet de recevoir des ordres de fonctionnement programmés.
Arrête la fonction chauffage de l’appareil.
Nota : La régulation électronique de cet appareil a été conçue pour vous donner le maximum d’économie.
REGLAGE DE LA TEMPERATURE CONFORT :
∙ Le réglage de la température ambiante s’effectue entre les graduations 1 et 9.
∙ Fermer les portes de communication de la pièce, mettre le commutateur de fonctions (Rep. A Fig. E) sur Conf. et mettre le bouton de réglage (Rep. C Fig. E) sur 5. Le voyant s’allume (Rep. B Fig. E). Attendre quelques heures pour que la température se soit stabilisée à la valeur souhaitée.
∙ Si la température obtenue ne vous convient pas, augmenter ou diminuer la valeur de la consigne d’un quart de point avec le bouton de réglage.
Pour accéder aux organes de commande de l’appareil, ôter (à l’aide de l’embout de vis torx fourni) les 2 vis inviolables. Puis, retirer complètement le portillon du boîtier de commande.
6.
∙ Attendre de nouveau quelques heures pour vérifier la valeur de la température de confort.
421AA1483.C00
7.
