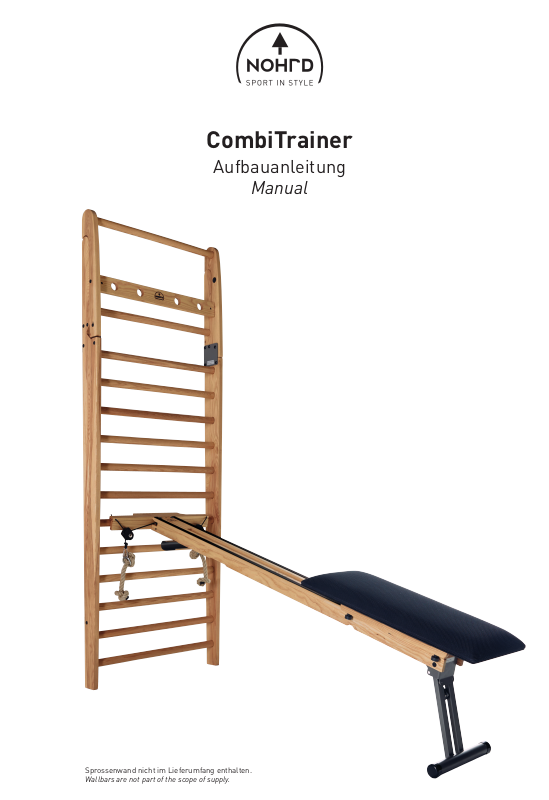

Page 1
CombiTrainer
Aufbauanleitung
Manual
Sprossenwand nicht im Lieferumfang enthalten.
Wallbars are not part of the scope of supply.
Page 2
2
Inhalt Seite/n
Content Pages
Produktdetails / Hinweise 3
Production details / General Information
Sicherheitshinweise 4-5
Safety Instructions
Handhabung 6-7
Handling Instructions
Montagehinweise / Service 8-9
Assembly Instructions / Service
Aufbauanleitung 10-11
Assembly
Page 3
3

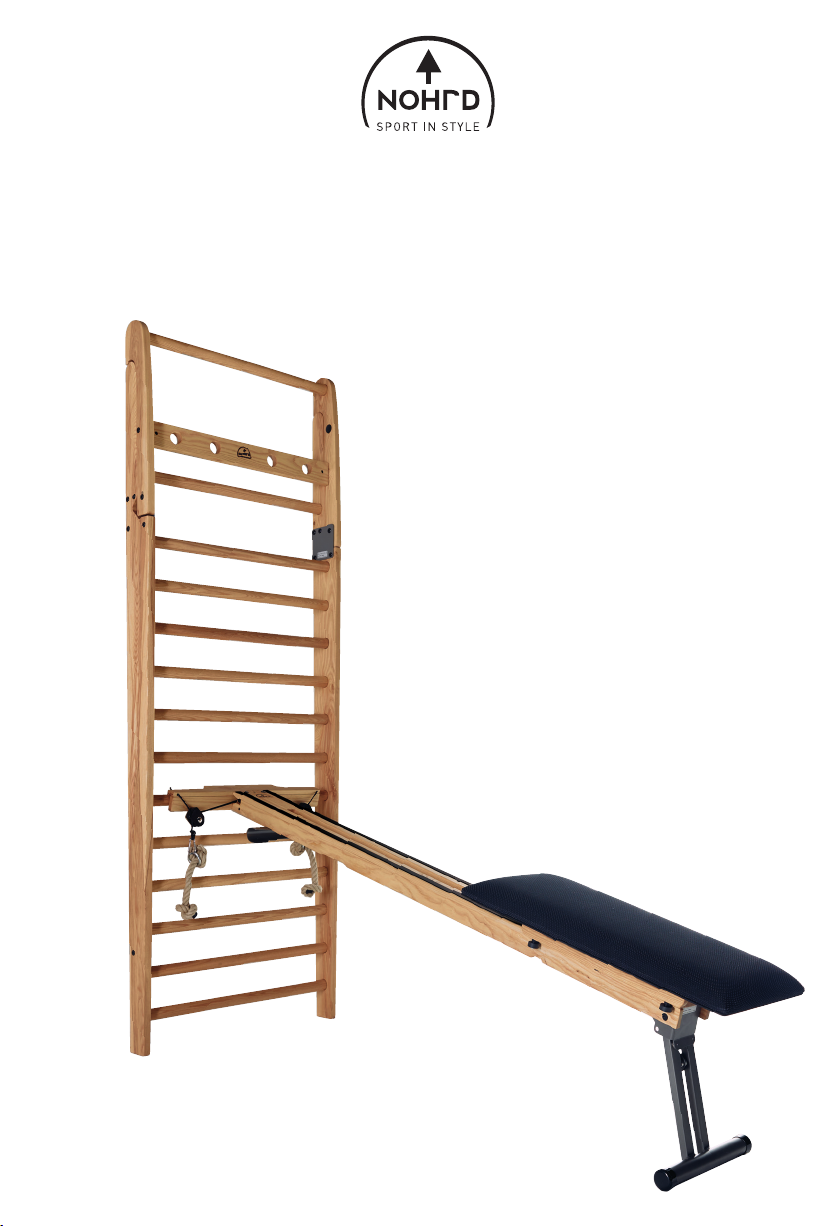

Modellbezeichnung:
CombiTrainer
Maße (ausgeklappt), Gewicht:
Breite: 60 cm
Höhe: 50 cm
Länge: 204 cm
Gewicht: 15 kg
Materialien:
Holz, Kunststoff, Metall
Anlieferung:
Lieferung in 1 Karton
Funktionen / Anwendungsbereich:
Kraft- und Koordination
Wichtige Hinweise:
Das Gerät darf nur mit einer Sprossenwand
verwendet werden. Nicht höher als 100 cm
einhängen!
Holz ist ein Naturmaterial und kann bei
der Benutzung Geräusche von sich geben.
Vorsicht vor Splittern. Das Holz kann
Unregelmäßigkeiten in der Farbe und in
der Form haben. Dies ist kein Grund zur
Beanstandung.
Wir empfehlen den Zusammenbau mit
zwei Personen vorzunehmen. Achten Sie
auf genügend Platz zum Aufbauen. Wir
empfehlen das Verpackungsmaterial
aufzubewahren. Bei nicht Aufbewahrung,
bitte fachgerecht entsorgen.
Warnhinweis:
Nicht geeignet für Kinder unter 36 Monaten, da Erstickungsgefahr wegen verschluckbarer Kleinteile! Benutzung unter
unmittelbarer Aufsicht von Erwachsenen!
Maximale Belastung: 120 kg.
Modell:
CombiTrainer
Measurements:
Width: 60 cm
Height: 50 cm
Length: 204 cm
Weight: 15 kg
Materials:
Wood, Plastic, Metal
Delivery:
Delivery in 1 box
Function:
Strength and Coordination
Important Notes:
The CombiTrainer is only save in use, when
attached to a wall bars. Do not attach higher
then 100 cm.
Wood is a natural material that can wear and
tear and make noises during the use of the
machine. Wood can cause splinters. Wood can
show irregularities in the pattern, colour and in
shape. These are no reasons for a complaint.
Wood can react to outer influences and wood
is in constant move. It is essential to check
all fittings regularly and before use. We
recommend assembling the unit with two
grown up handy people. Make sure you have
enough space to build the CombiTrainer.
We recommend keeping the packaging
material until the unit is satisfactory in use.
WARNING:
This CombiTrainer is not suited for children
under the age of 36 months as it contains
small parts that can be swallowed. Children
are allowed only to use the CombiTrainer
under the surveillance of a grown up person.
Max. user weight: 120 kg.
Page 4
4
Sicherheitshinweise:
Bitte lesen und beachten Sie unbedingt die folgenden Hinweise
zur Handhabung, zum Umgang mit
dem Gerät, sowie zur Wartung des
Gerätes.
Bitte bewahren Sie diese an geeigneter Stelle auf, um im Bedarfsfall
nachschlagen zu können.
Bei Beachtung der Sicherheitshinweise sowie der Montage- und
Inbetriebnahme-Anleitung ist der
Betrieb des Gerätes sicherheitstechnisch unbedenklich.
1. Das Gerät ist für ausgewachsene
Personen bestimmt und darf nur für
den bestimmungsgemäßen Zweck
des Körpertrainings verwendet werden. Wird dies nicht beachtet, kann
der Hersteller durch nicht bestimmungsgemäßen Gebrauch, nicht
verantwortlich gemacht werden.
2. Die Sicherheit kann durch beschädigte Bauteile beeinträchtigt sein.
Deshalb unterlassen Sie die Verwendung des Gerätes, im Falle, dass
eines der Originalbauteile nicht
funktionsfähig, beschädigt oder
verschlissen ist. Ersetzen Sie das
defekte Teil nur mit Original-Ersatzteilen vom Hersteller.
3. Bei falsch ausgeführten Reparaturen oder Ersatzteilen, die nicht
vom Hersteller stammen, können
Gefahren entstehen.
4. Selbstständige Eingriffe oder Manipulationen des Gerätes, können zu
Beschädigungen oder Beeinträchtigungen in der Nutzung führen oder
sogar gesundheitliche Schäden zur
Folge haben. Änderungen am Gerät
sollten ausschließlich von Fachpersonal durchgeführt werden.
5. Holz ist ein natürliches Material
und gibt dem Druck von Schrauben
leicht nach. Ziehen Sie deshalb
regelmäßig (mindestens alle 2
Monate) die Verbindungsschrauben
mit dem mitgelieferten Werkzeugen
nach. Kontrollieren Sie das Gerät
auf Fehler.
6. Alle Personen, vor allem Kinder,
sind auf die Gefahren der Nutzung
des Gerätes vorher hinzuweisen.
Kinder sollten das Gerät nie ohne
Aufsicht einer erwachsenen Person
nutzen.
7. Konsultieren Sie vor Nutzung des
Gerätes Ihren Hausarzt und überprüfen Sie Ihren Gesundheitszustand. Die falsche körperliche
Nutzung des Gerätes kann
zu Gesundheitsschäden führen.
Vor allem die übermäßige körperliche Beanspruchung kann gefährlich
sein. Bauen Sie Ihr Trainingsprogramm über einen längeren Zeitraum auf.
Page 5
5
Safety Instructions:
Please carefully read the following
safety instructions for the correct use,
handling and maintenance of your new
fitness equipment. Keep this manual
in case you need it later again. When
following these instructions carefully,
your equipment will be safe at any
time in use.
1. This machine is meant to be used by
grown up’s only. This machine is a tool
to improve physical fitness and should
be used only for this purpose. If this is
neglected the manufacturer can not
be made liable.
2. Damaged parts can affect the safety
of this machine. You should not use
the machine if one or several original
parts are damaged, worn or not fully
functional. Replace the default part
with original parts only.
3. Incorrect repair work or spare parts
that are not from the manufacturer
can lead to danger and damages. In
this case the manufacturer can not be
made liable.
4. Manipulation or changes from the
original design of the machine can
lead to damages and/or physical injuries. Changes of the machine should
only be carried out by professional
employees from the manufacturer.
5. Wood is a natural material. The
fixation screws leave a mark on the
wood. Due to the softness of the wood
the screws have to be tightened on a
regular (minimum every two months)
basis. Use the tools that you received
with the machine. During this action
control the machine on damages and
default parts.
If your machine works with water resistance the water in the tank has to
be maintained on a regular basis as
well. If your water has been treated
with chlorine tables or blue dye you
have to dispose it properly.
6. All people that use this machine,
mainly children, have to be informed
and alerted to these security alerts
before use. Children should never use
the machine without the surveillance
of a competent grown up.
7. Before you start using the machine
make sure that you are in good physical and conditional health. Consult
your doctor. The wrong usage of the
machine and mainly the excessive
work out can lead to heath damages.
Build up your training slowly.
Page 6
6
Handhabung:
Bitte lesen Sie diese Handhabungshinweise sorgfältig durch! Die hier
genannten Informationen helfen
Ihnen, das Gerät richtig zu verwenden und zu warten.
1. Nehmen Sie das Gerät erst in Betrieb, wenn die Montage komplett
und nach Anleitung erfolgt ist.
2. Erlernen Sie vor dem ersten Training die möglichen Einstellungsmöglichkeiten des Gerätes und
nehmen Sie die, für Ihre physischen
Gegebenheiten, richtigen Einstellungen vor.
3. Vergewissern Sie sich vor jedem
Training, dass die Schrauben gut angezogen sind.
4. Stellen Sie das Gerät an einem
trockenen Ort auf. In Feuchträumen
können Metallteile des Gerätes
rosten.
5. Nach jedem Training sollte das
Gerät mit einem feuchten und frischen Tuch abgewischt werden.
Insbesondere Laufschienen und
Handgriffe sind dabei zu reinigen.
Verwenden Sie für die Reinigung
niemals aggressive oder ätzende
Reinigungsmittel.
6. Kinder sollten das Gerät niemals
ohne Beaufsichtigung einer erwachsenen Person nutzen. Während des
Trainings hat der Trainierende dafür
zu sorgen, dass keine andere Personen (insbesondere Kinder) den Trainingsablauf stören oder in das Gerät
greifen.
7. Für das Training empfehlen wir
geeignete Trainingskleidung und
Trainingsschuhe.
8.Sollte das Holz durch Schuhe oder
andere Gegenstände verunreinigt
sein, empfehlen wir Ihnen unser
Pflegeset. Die Verunreinigung kann
mit dem Schleifvlies entfernt werden
und anschließend wird die Stelle neu
geölt. Verwenden Sie nur Original-Öl
des Herstellers.
Page 7
7
Handling Instructions:
Please read these handling
instructions carefully. The following
information will help you to use the
machine correctly.
1. Start using the machine only
after fully assembling and completely
read and understood the safety
instructions.
2. Learn about all different
adjustments possibilities your
machine has. Adjust the machine to
your physical conditions.
3. Check all fixings before using the
machine.
4. Keep the machine in a dry area.
Humidity (Swimming pool area or
similar) can lead to corrosion of
metal parts.
5. After every work out the machine
has to be cleaned with a moist cloth.
Do not use chemicals as they can
damage the surface of the material.
6. Children are not allowed to use the
machine without the surveillance of a
grown up. During the work out you
have to make sure that no other
people (mainly children) are disturbing
you or reach into moving parts of the
machine. Moving ropes, bungees,
weight stacks or other moving parts
can lead to severe physical damages.
7. For the work out we recommend to
wear suitable training clothes and
training shoes (sneakers)
8. For maintaining the wood of your
machine we recommend the use of
our maintenance kid.
Page 8
8
Montagehinweise:
Packen Sie das Gerät zuerst komplett aus und überprüfen Sie ob
Transportschäden vorliegen. Das
Verpackungsmaterial sollte erst
nach kompletter Montage und zufriedenstellender Inbetriebnahme
des Gerätes fachgerecht entsorgt
werden, da dieses eventuell als
Transportverpackung für Rücksendungen dienen kann.
Prüfen Sie die Vollständigkeit der
Lieferung. Sollten Teile fehlen oder
defekt angeliefert sein, wenden Sie
sich bitte an den Fachhändler oder
den Hersteller.
Sie sollten genügend Platz für den
Aufbau haben und die Montage
sollte ausschließlich durch eine erwachsene Person durchgeführt werden. Im Zweifelsfall nehmen Sie die
Hilfe einer weiteren erwachsenen,
technisch begabten Person hinzu.
Lesen Sie zuerst die Montageanleitung durch.
Nutzen Sie, wenn vorhanden, Ihr
Smartphone, um den QR Code auf
der Titelseite einzulesen (falls vorhanden) und das Aufbauvideo
anzuschauen.
Montieren Sie das Gerät nach Montageanleitung und folgen Sie der Bebilderung. Achten Sie auf Hinweise
bei den Bildern. Kontrollieren Sie
nach vollständiger Montage alle
Schraubverbindungen nochmals
sorgfältig nach.
Service:
WaterRower GmbH
Otto-Hahn-Straße 75
48529 Nordhorn
Telefon 0 59 21 - 17 98 400
[email protected]
www.nohrd.de
Page 9
9
Assembly Instructions:
Unpack your machine carefully and
check on transportation damages.
Keep the packaging material until you
successfully assembled the machine
and until you have satisfactorily taken
the machine into use.
Check the completeness of the
delivery. If you find damaged parts or
if parts are missing, please contact
your local dealer or the manufacturer.
Make sure you have enough space to
complete the assembly. The assembly
should be done by at least one grown
up person. Help from a technical
averse is recommended.
Read the assembly manual carefully.
Use your smart phone to scan the QR
code on the first page of this manual
(if available) to watch the assembly
video.
Assemble the machine by following
the steps in the manual. Read and
follow carefully the alerts.
Recheck all fixings after having
completed the assembly.
Machines that require wall assembly
can only be assembled on solid
stone/concrete walls. Plywood or
plaster walls are not suitable.
Service:
WaterRower GmbH
Otto-Hahn-Straße 75
48529 Nordhorn
GERMANY
Telefon +49 (0) 59 21 - 17 98 400
[email protected]
www.nohrd.de
Page 10
10
2 2
3
4
1
Page 11
11
5
Wallbars 14:
bar 7
Wallbars 10:
bar 5
max. height
Page 12
WaterRower GmbH · Otto-Hahn-Straße 75 · 48529 Nordhorn
Telefon +49 (0) 59 21 - 17 98 400 · Fax +49 (0) 59 21 - 17 98 411
www.nohrd.de · [email protected]
Loading...
