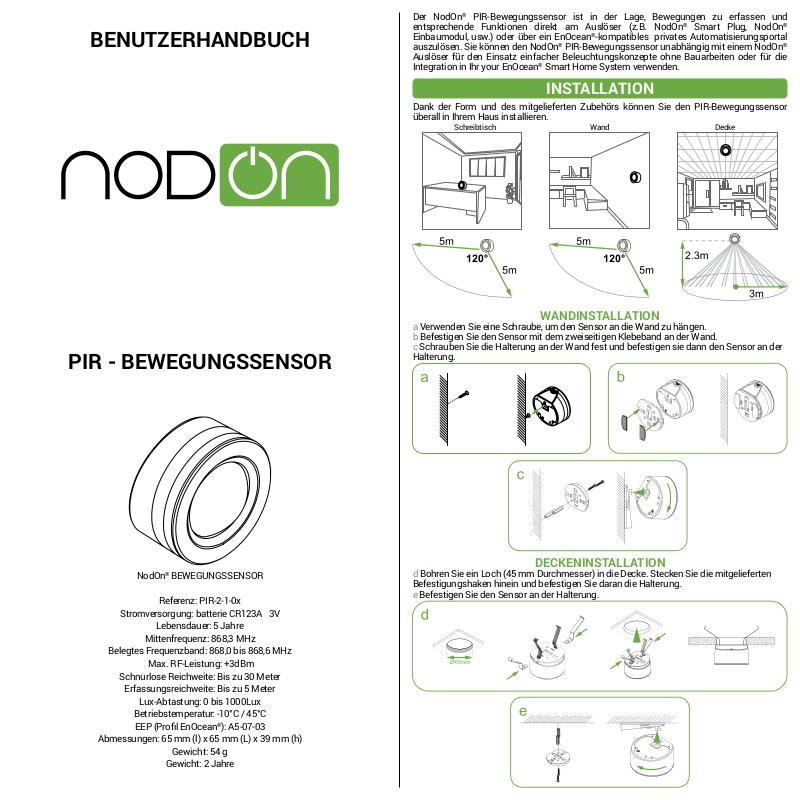

BENUTZERHANDBUCH
Der NodOn® PIR-Bewegungssensor ist in der Lage, Bewegungen zu erfassen und
entsprechende Funktionen direkt am Auslöser (z.B. NodOn
Einbaumodul, usw.) oder über ein EnOcean
auszulösen. Sie können den NodOn
Auslöser für den Einsatz einfacher Beleuchtungskonzepte ohne Bauarbeiten oder für die
Integration in Ihr your EnOcean
®
-kompatibles privates Automatisierungsportal
®
PIR-Bewegungssensor unabhängig mit einem NodOn®
®
Smart Home System verwenden.
®
Smart Plug, NodOn®

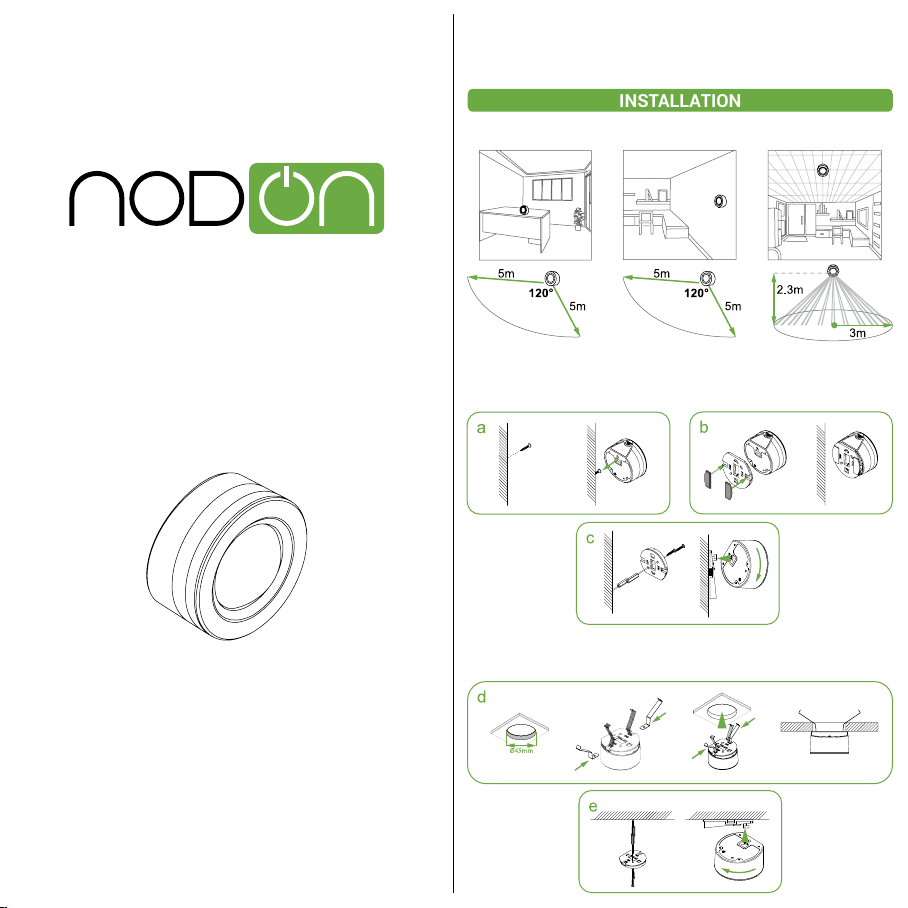

INSTALLATION
Dank der Form und des mitgelieferten Zubehörs können Sie den PIR-Bewegungssensor
überall in Ihrem Haus installieren.
Schreibtisch Wand Decke
PIR - BEWEGUNGSSENSOR
NodOn® BEWEGUNGSSENSOR
Referenz: PIR-2-1-0x
Stromversorgung: batterie CR123A 3V
Lebensdauer: 5 Jahre
Mittenfrequenz: 868,3 MHz
Belegtes Frequenzband: 868,0 bis 868,6 MHz
Max. RF-Leistung: +3dBm
Schnurlose Reichweite: Bis zu 30 Meter
Erfassungsreichweite: Bis zu 5 Meter
Lux-Abtastung: 0 bis 1000Lux
Betriebstemperatur: -10°C / 45°C
EEP (Prol EnOcean
Abmessungen: 65 mm (l) x 65 mm (L) x 39 mm (h)
®
Gewicht: 54 g
Gewicht: 2 Jahre
): A5-07-03
a Verwenden Sie eine Schraube, um den Sensor an die Wand zu hängen.
b Befestigen Sie den Sensor mit dem zweiseitigen Klebeband an der Wand.
c Schrauben Sie die Halterung an der Wand fest und befestigen sie dann den Sensor an der
Halterung.
d Bohren Sie ein Loch (45 mm Durchmesser) in die Decke. Stecken Sie die mitgelieferten
Befestigungshaken hinein und befestigen Sie daran die Halterung.
e Befestigen Sie den Sensor an der Halterung.
WANDINSTALLATION
DECKENINSTALLATION

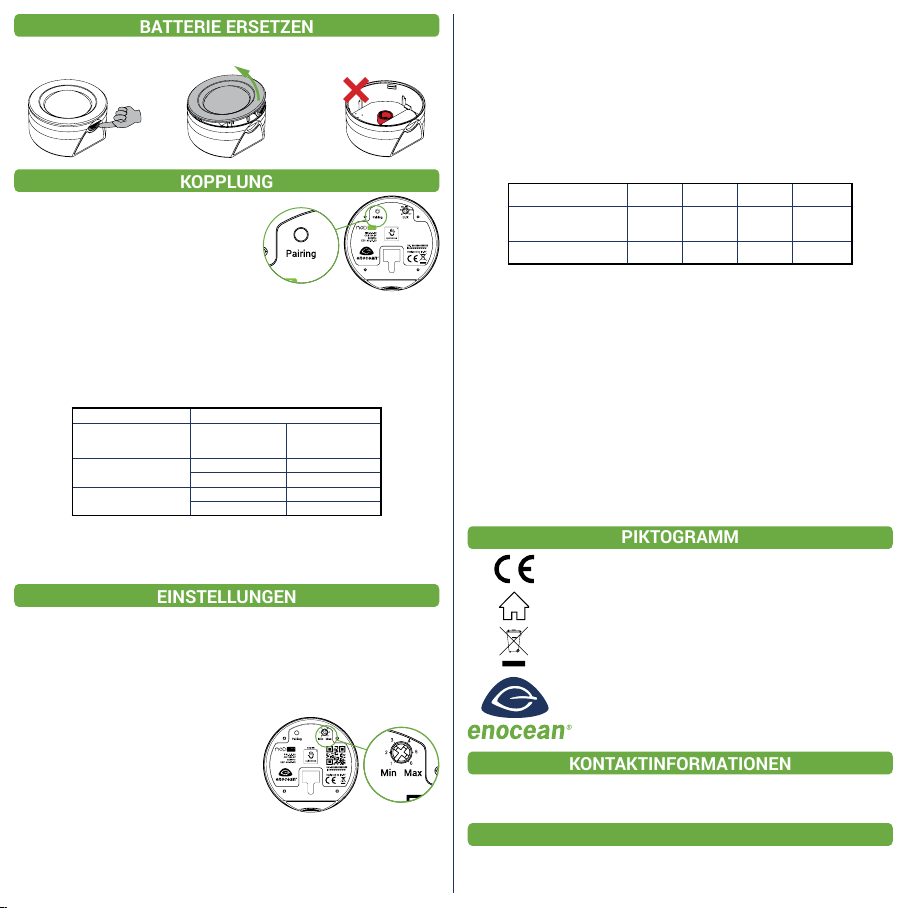

Öffnen Sie das Produkt wie nachfolgend erläutert, um die Batterie zu ersetzen.
Berühren Sie nicht die Sensorik in der Mitte der Platine.
Der NodOn® PIR-Bewegungssensor unterstützt 2
Modi:
•Unabhängiger Modus: Durch die direkte Steuerung
kompatibler Empfänger (z.B. NodOn
®
NodOn
Einbaumodul (1 oder 2 Kanäle), usw.)
•Gateway-Modus: Durch die Benachrichtigung
des Gateways über den Bewegungsstatus
(Bewegung/ keine Bewegung mehr).
PIR-Bewegungssensor mit anderem Empfänger koppeln:
1 Aktivieren Sie am Empfänger den «Kopplungsmodus».
2 Drücken Sie einmal auf die Taste « Koppeln » des PIR-Bewegungssensors.
®
Am NodOn
-kompatiblen Empfänger (Smart Plug, Einbaumodul, usw.), ist es möglich,
ein intelligentes Steuerungssystem nur mit dem PIR-Bewegungssensor und dem/den
Empfänger/n zu errichten.
Der Status des Empfängers, bevor Sie an diesem den « Kopplungsmodus » aktivieren, bestimmt
den Empfängerstatus während einer Bewegungserkennung. Falls keine Bewegung erfasst
wird, verbleibt der Empfänger im entgegengesetzten Status. Siehe nachfolgende Tabelle:
PIR-Bewegungssensor mit Gateway koppeln:
1 Aktivieren Sie am Gateway den « Kopplungsmodus ».
2 Drücken Sie einmal auf die Taste « Koppeln » des PIR-Bewegungssensors.
Der Sensor informiert das Gateway über den Status « Bewegung» / « Keine Bewegung mehr».
Der NodOn® PIR-Bewegungssensor verfügt über unterschiedliche Einstellungen, sowohl für den
unabhängigen Modus als auch für den Gateway-Modus.
Wenn Sie das Produkt das erste Mal (oder nach dem Entfernen der Batterie) einschalten, aktiviert der
Sensor den « Testmodus ». 3 Minuten lang blinkt die LED jedes Mal, wenn eine Bewegung erfasst wird.
Verwenden Sie diese Funktion, um den optimalen Standort für eine optimale Ezienz des
Sensors auszuwählen.
Der NodOn® PIR-Bewegungssensor verfügt über
einen Umgebungslichtsensor, der Bewegungen
nur bei einer bestimmten Leuchtstärke erfasst:
Falls die Umgebungsbeleuchtung niedriger ist
als der vom Potentiometer festgelegte Wert, wird
bei Erfassung einer Bewegung ein EIN- oder AUSSignal übertragen. Deaktivieren Sie diese Funktion,
indem Sie das Potentiometer auf die Position AUS
(OFF) stellen. Standardeinstellung: OFF.
BATTERIE ERSETZEN
KOPPLUNG
®
Smart Plug,
UNABHÄNGIGER MODUS
Kopplungsmodus Anwendung
Empfängerstatus
vor Aktivierung des
„Kopplungsmodus“
EIN
AUS
Sensorstatus
BEWEGUNG EIN
KEINE BEWEGUNG AUS
BEWEGUNG AUS
KEINE BEWEGUNG EIN
GATEWAY-MODUS
EINSTELLUNGEN
ERFASSUNGSTEST
LICHTEMPFINDLICHKEIT
Endgültiger
Empfängerstatus
Im unabhängigen Modus (direkte Kopplung mit einem Empfänger) ist der NodOn® PIRBewegungssensor in der Lage, einen Empfänger EIN- oder AUSZUSCHALTEN, sobald eine
Bewegung erfasst bzw. wenn keine Bewegung mehr erfasst wird.
Falls für eine bestimmte Zeit keine Bewegung erfasst wird, überträgt der PIR-Bewegungssensor
normalerweise ein EIN- oder AUS-Signal (je nachdem, wie er mit dem Empfänger gekoppelt
wurde – siehe « Kopplung»). Dieser Zeitrahmen wird auch «Automatische Aus-Zeit» genannt.
Bitte beachten Sie, dass der Zähler jedes Mal zurückgesetzt wird, wenn eine Bewegung erfasst wird.
Öffnen Sie die Einstellungen für die Automatische Aus-Zeit, indem Sie die Taste « Koppeln » 3
Sekunden lang gedrückt halten. Die LED leuchtet und weist somit darauf hin, dass Sie sich im
« Einstellungsmodus » benden.
Drücken Sie im « Einstellungsmodus » einmal die Taste zur Auswahl der gewünschten
automatischen Aus-Zeit. Mit jedem Drücken blinkt die LED mehrmals zum Bestätigen der
Einstellung. (Nähere Informationen nden Sie in der nachfolgenden Tabelle.)
Automatische Aus-Zeit 30 Sek. 5 Min. 15 Min. 30 Min.
Tastendruck nach dem
Das Gerät beendet den « Einstellungsmodus » automatisch und speichert alle Einstellungen,
falls die Taste 5 Sekunden lang nicht gedrückt wird. Per Werkseinstellung beträgt die
automatische Aus-Zeit 30 Sekunden.
Optimale Vorgehensweise
In einem Flur oder an Orten, an denen Menschen einfach nur vorbeilaufen, schalten Sie die Aus-Zeit mit einem sehr
niedrigen Wert ein, um die Beleuchtung so schnell wie möglich wieder AUSZUSCHALTEN (um Energie zu sparen).
In einem Konferenzraum oder an Orten, an denen sich Menschen sehr lange aufhalten und kaum bewegen, stellen
Sie die Aus-Zeit mit einem höheren Wert ein, um zu vermeiden, dass die Beleuchtung EIN-/AUSGESCHALTET
wird, während Sie sich noch im Raum benden. Sobald Sie den Raum verlassen, wird das Licht nach Ablauf der
automatischen Aus-Zeit automatischen EIN- (oder AUS)GESCHALTET.
Die LED blinkt alle 10 Sekunden, falls die Batterie ersetzt werden muss.
Die Heartbeat-Funktion ist ein automatisch ausgelöstes Signal und wird alle 30 Minuten
übertragen. Es enthält Informationen vom Sensor, wie z.B. aktuelle Leuchtstärke,
Batteriekapazität und aktueller Sensorstatus (Bewegung/ Keine Bewegung). Die HeartbeatFunktion ist werksseitig aktiviert.
Um die Heartbeat-Funktion zu deaktivieren (aktivieren), drücken Sie die Taste « Koppeln »
3 Mal.
Blinkt die LED 1 Mal, ist die Funktion DEAKTIVIERT.
Blinkt die LED 2 Mal, ist die Funktion AKTIVIERT.
Falls Sie diesen Parameter ändern möchten, drücken Sie die Taste « Koppeln » erneut 3 Mal.
AUTOMATISCHE AUS-ZEIT
1.
2.
Aueuchten
LED blinkt 1 2 3 4
Drücken
Drücken
3.
Drücken
NIEDRIGE BATTERIEANZEIGE
HEARTBEAT-FUNKTION
4.
Drücken
PIKTOGRAMM
Dieses Produkt entspricht allen relevanten Europäischen Normen.
Dieses Produkt ist nur für den Innengebrauch vorgesehen.
Bitte beachten Sie bei der Entsorgung alle geltenden Vorschriften.
Entsorgen Sie Ihren Müll umweltgerecht an entsprechenden
Einrichtungen, die speziell dafür geschaffen wurden.
Dieses Produkt entspricht den Vorgaben
®
desEnOcean
KONTAKTINFORMATIONEN
-Funkprotokolls.
Hersteller & Importeur :
ID-RF SAS
121 rue des Hêtres
45590 St CYR EN VAL (FRANCE)
KUNDENDIENST
www.nodon.fr Abschnitt “support”
Benutzerhandbücher in anderen Sprachen nden Sie unter
contact@nodon.fr
www.nodon.fr/notices
