Nobo X25C User Manual

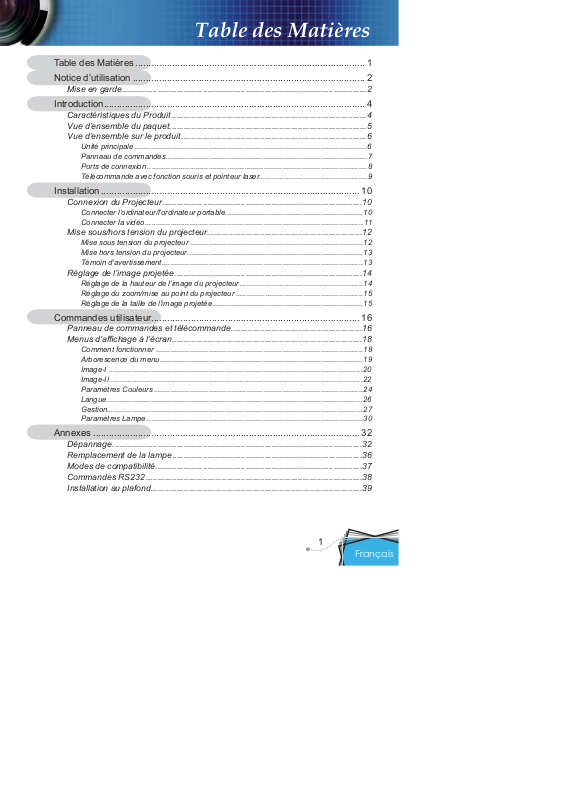

Table des Matières

Table des Matières ....................................................................................... 1

Notice d’utilisation ........................................................................................2

Mise en garde .......................................................................................................2

Introduction................................................................................................... 4

Caractéristiques du Produit ..................................................................................4

Vue d’ensemble du paquet ...................................................................................5

Vue d’ensemble sur le produit ..............................................................................6

Unité principale ..............................................................................................................6

Panneau de commandes ...............................................................................................7

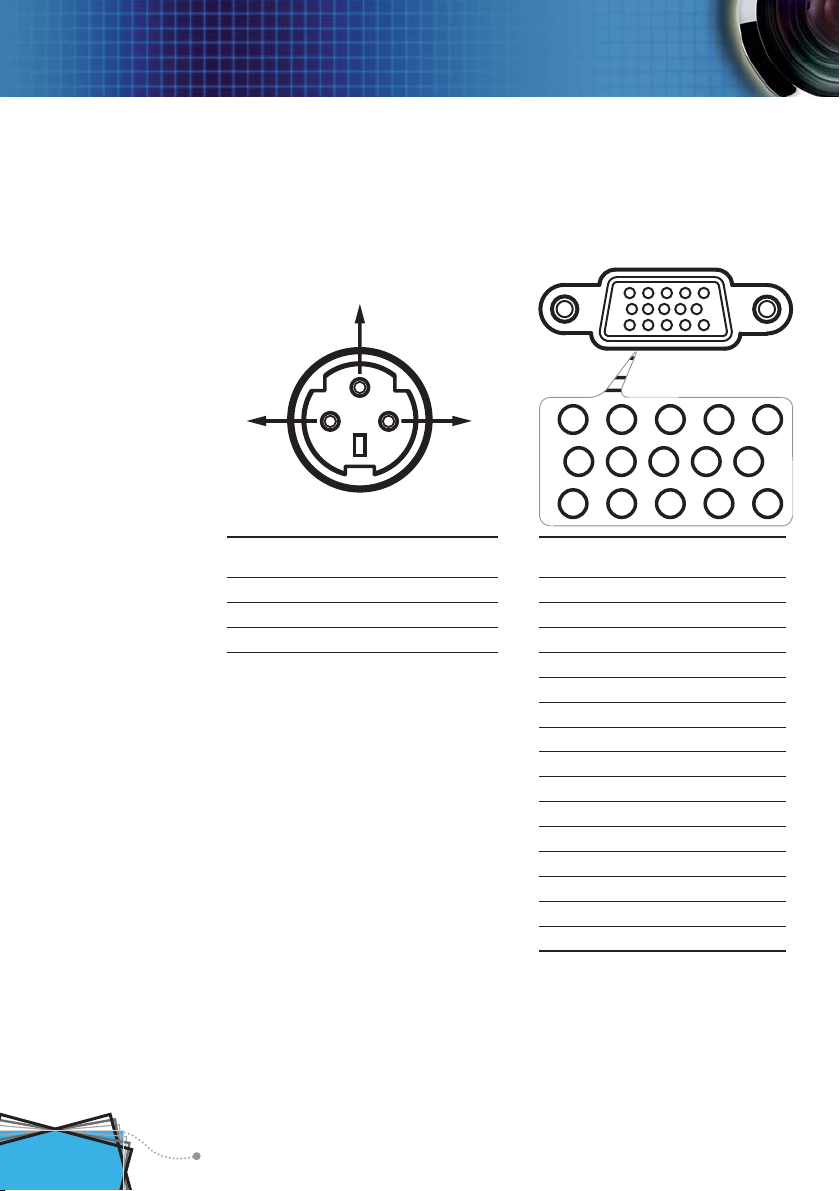

Ports de connexion ........................................................................................................ 8

Télécommande avec fonction souris et pointeur laser ...................................................9

Installation .................................................................................................. 10

Connexion du Projecteur ....................................................................................10

Connecter l’ordinateur/l’ordinateur portable .................................................................10

Connecter la vidéo ....................................................................................................... 11

Mise sous/hors tension du projecteur .................................................................12

Mise sous tension du projecteur ..................................................................................12

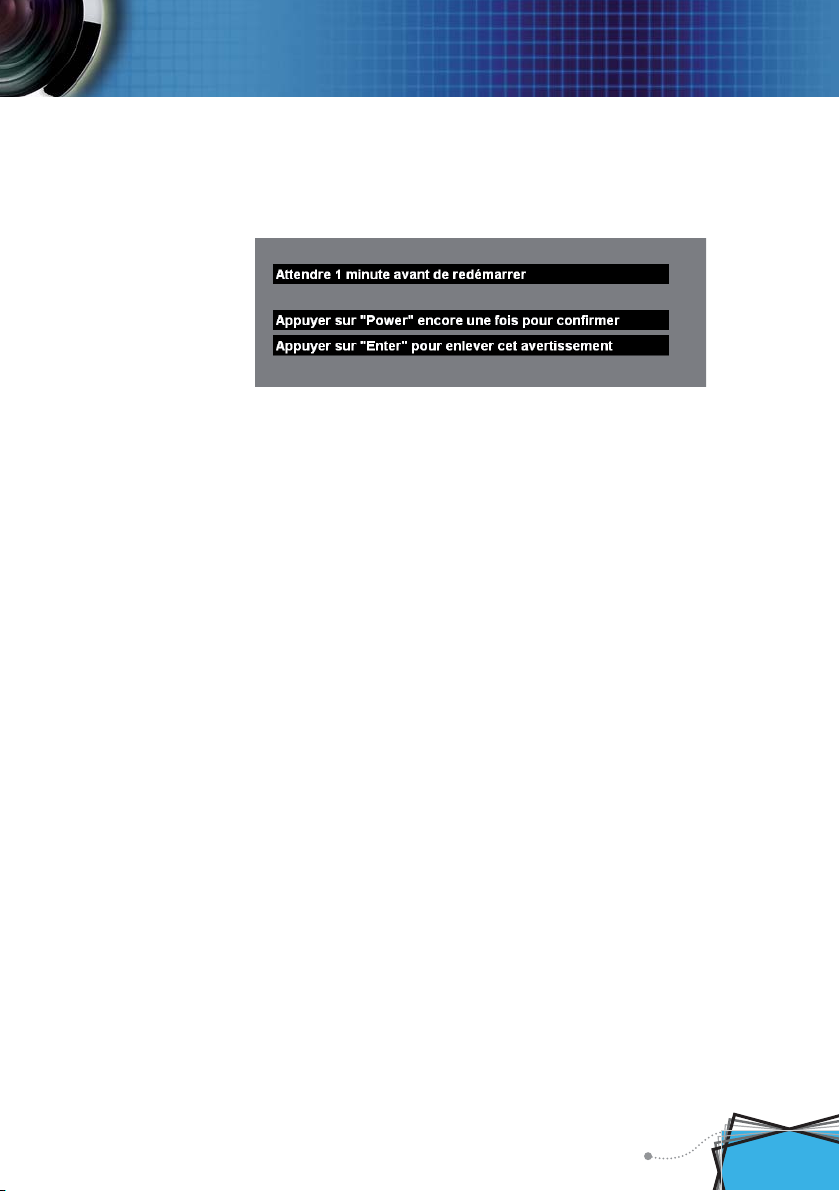

Mise hors tension du projecteur ................................................................................... 13

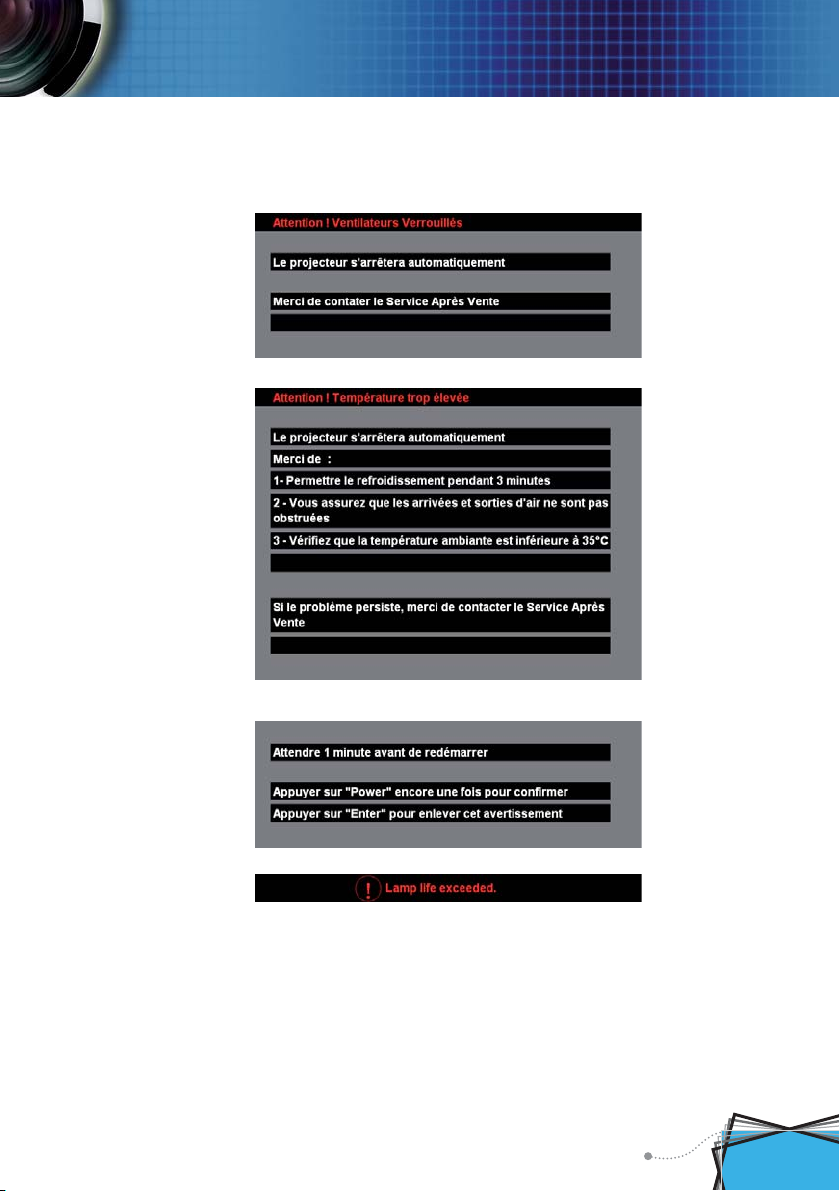

Témoin d’avertissement ............................................................................................... 13

Réglage de l’image projetée ...............................................................................14

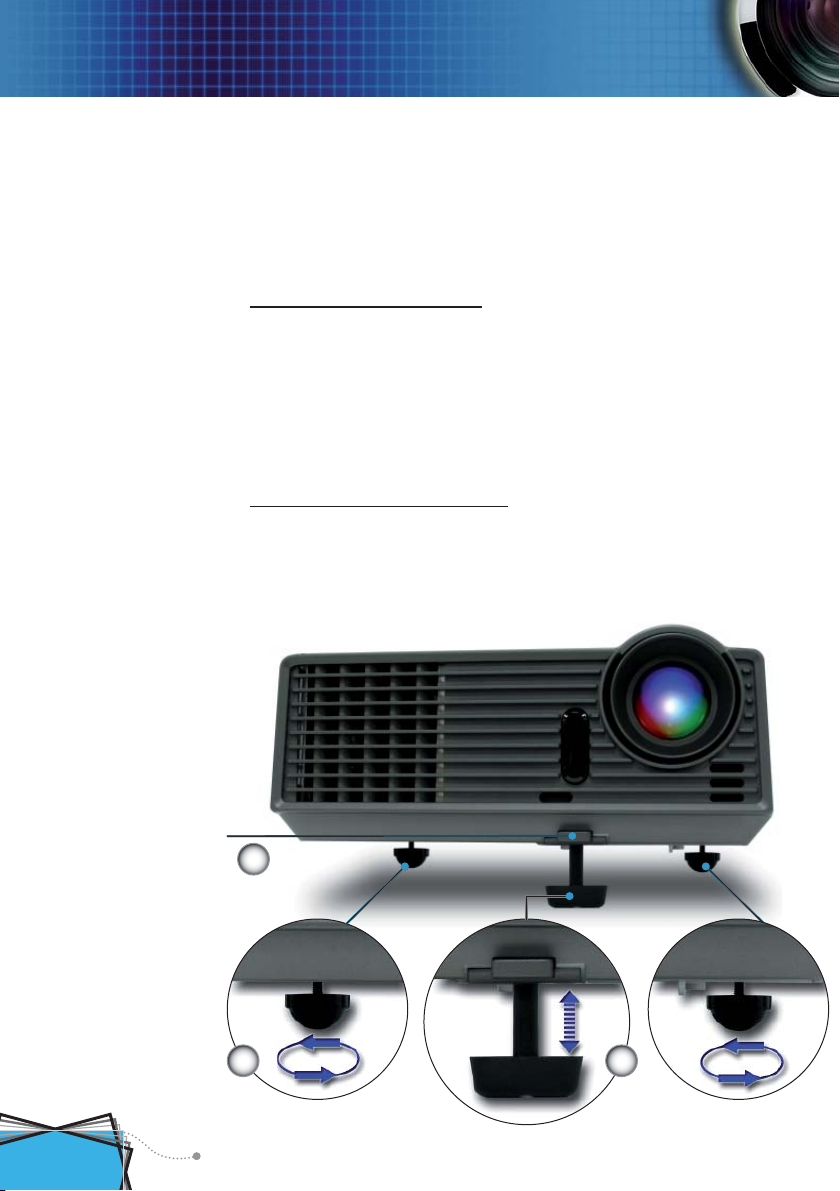

Réglage de la hauteur de l’image du projecteur ..........................................................14

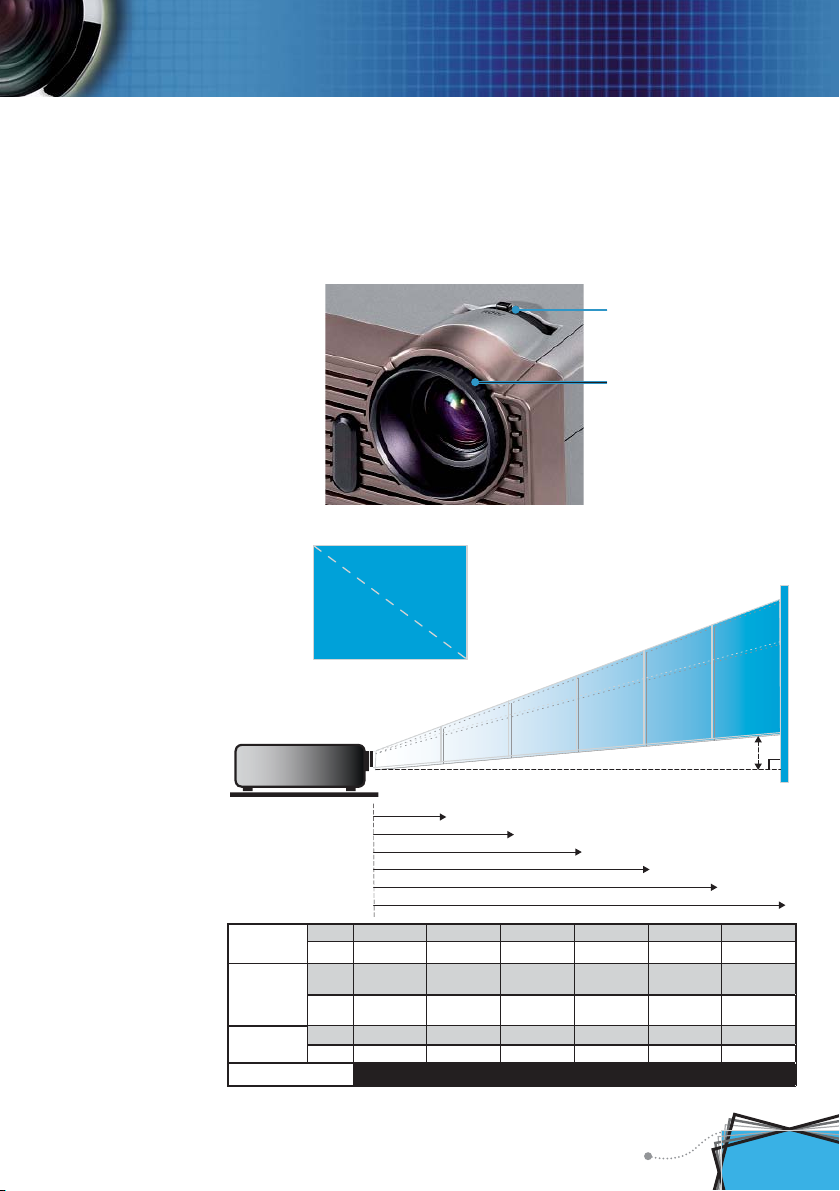

Réglage du zoom/mise au point du projecteur ............................................................15

Réglage de la taille de l’image projetée .......................................................................15

Commandes utilisateur............................................................................... 16

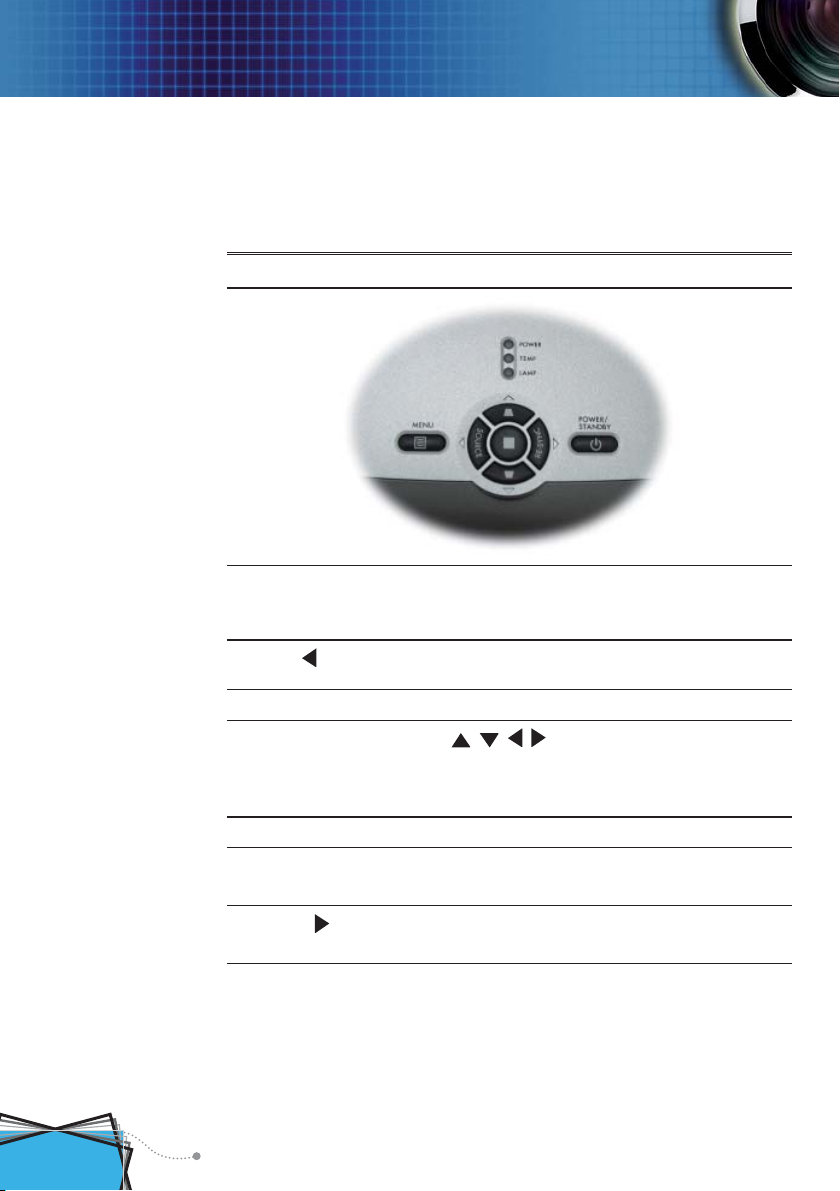

Panneau de commandes et télécommande .......................................................16

Menus d’affi chage à l’écran ................................................................................18

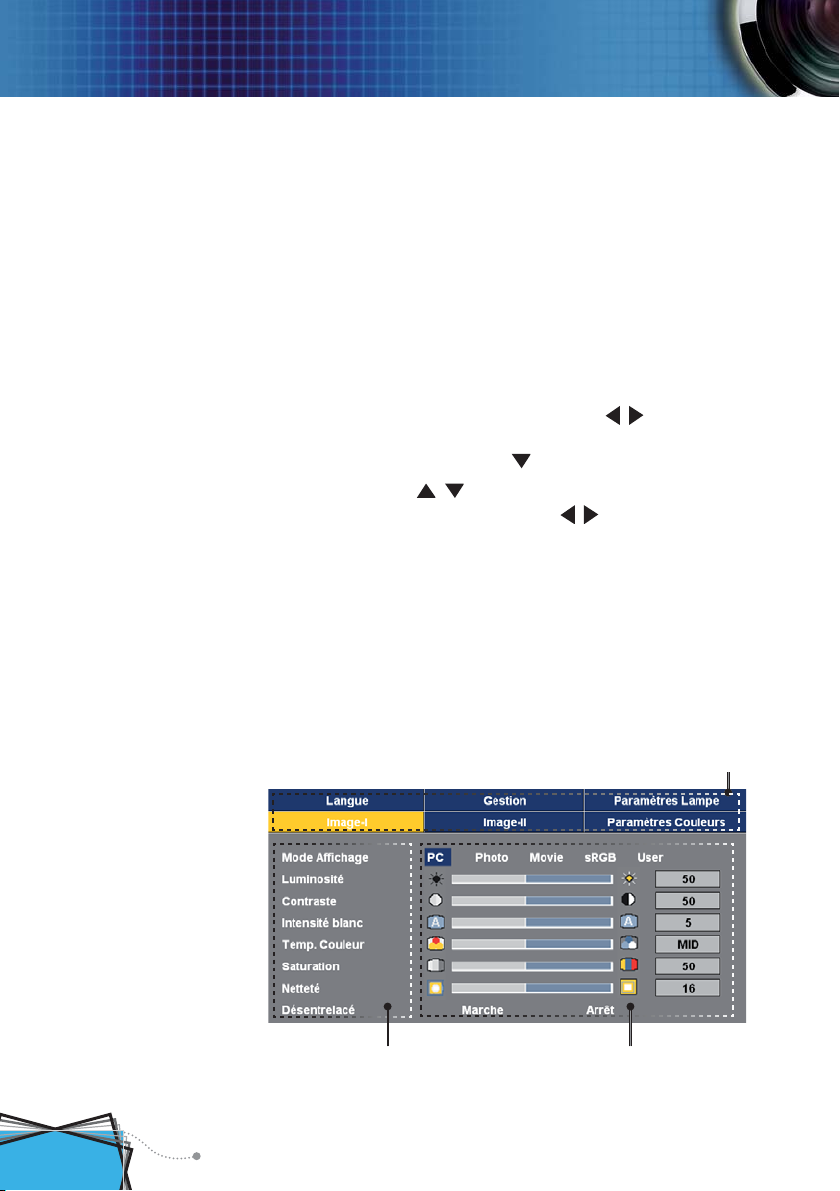

Comment fonctionner ..................................................................................................18

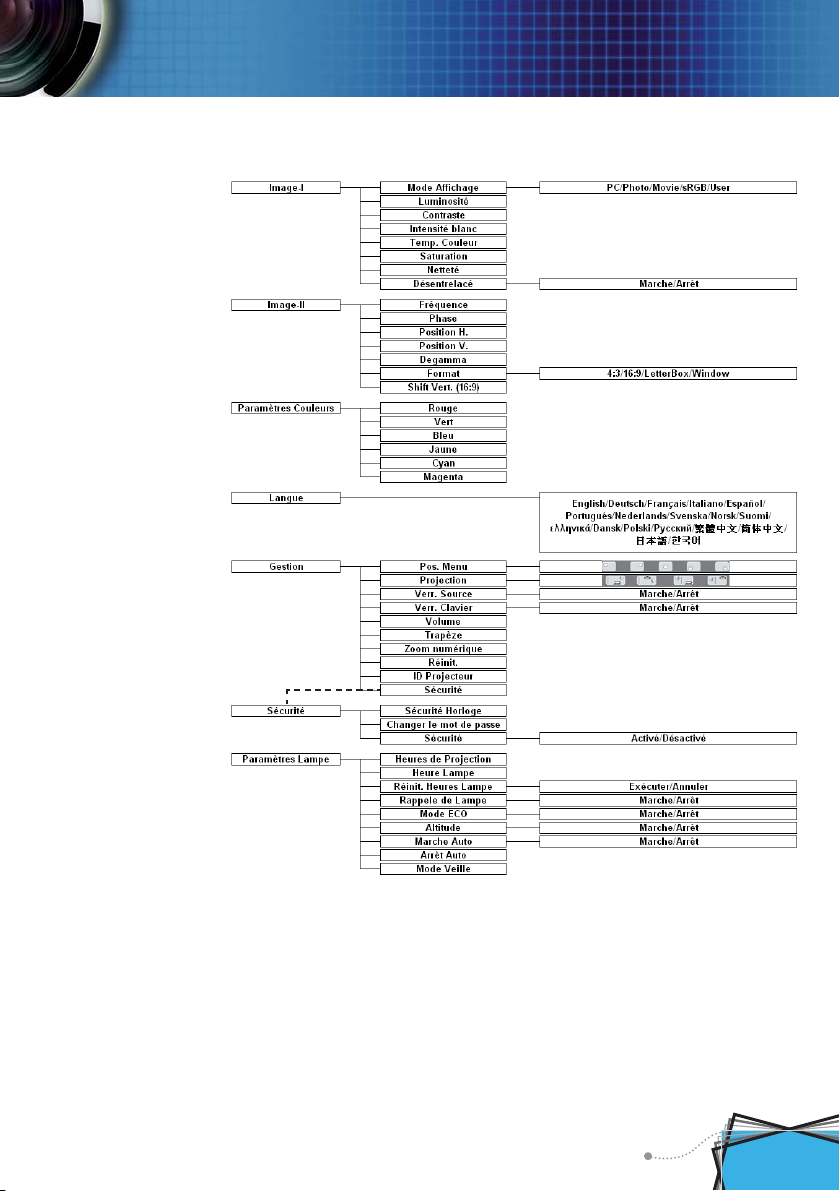

Arborescence du menu ................................................................................................ 19

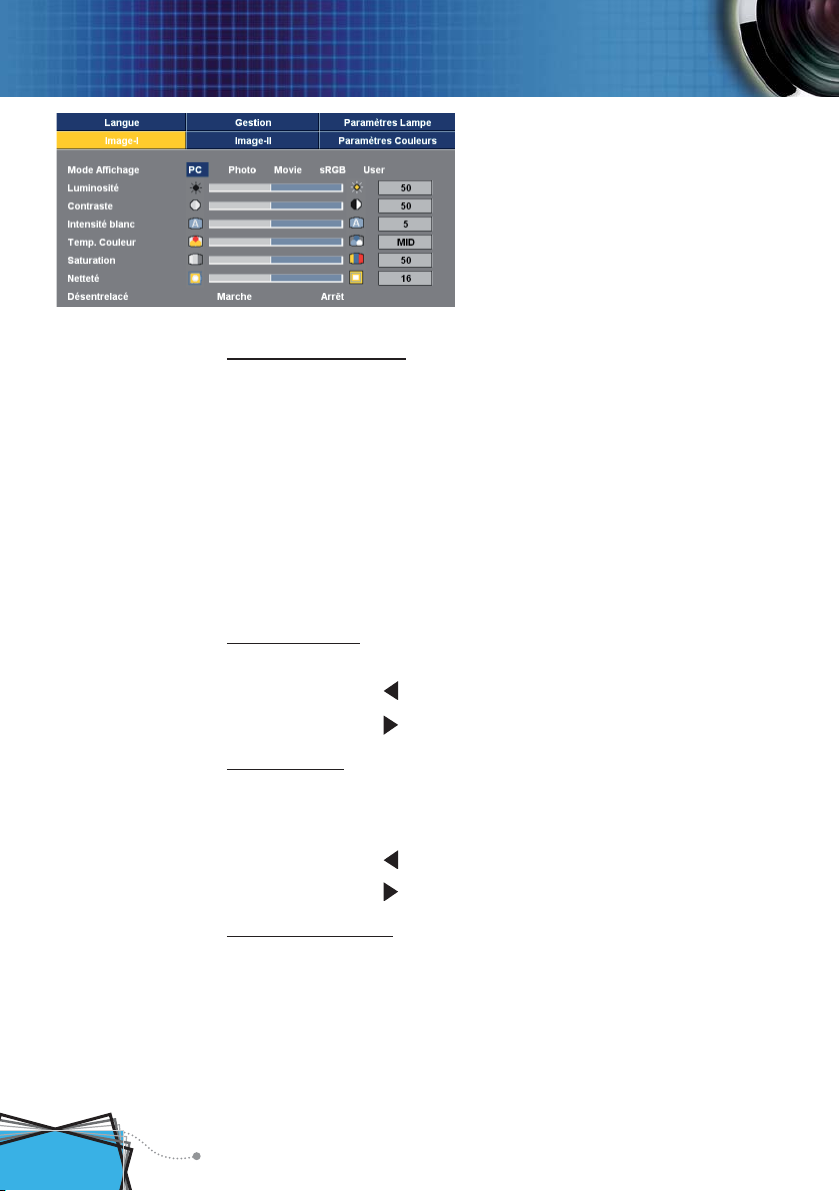

Image-I ........................................................................................................................20

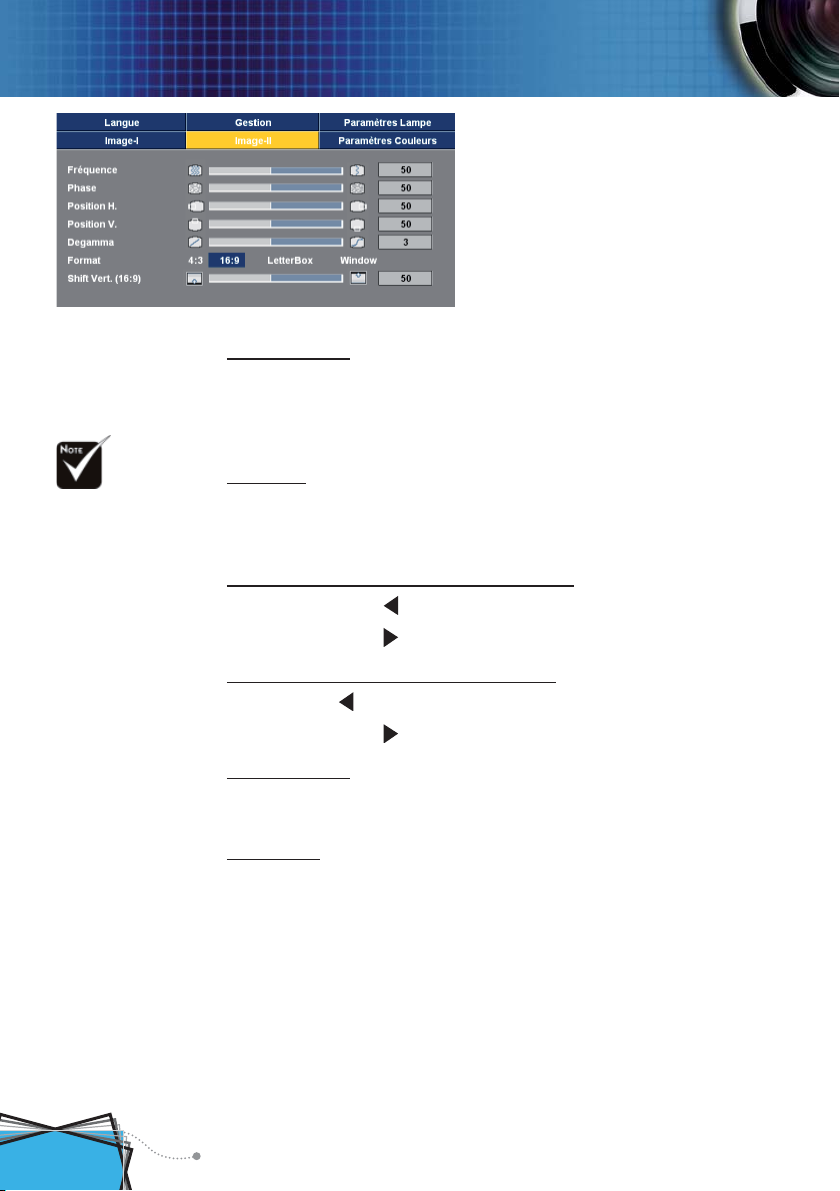

Image-II .......................................................................................................................22

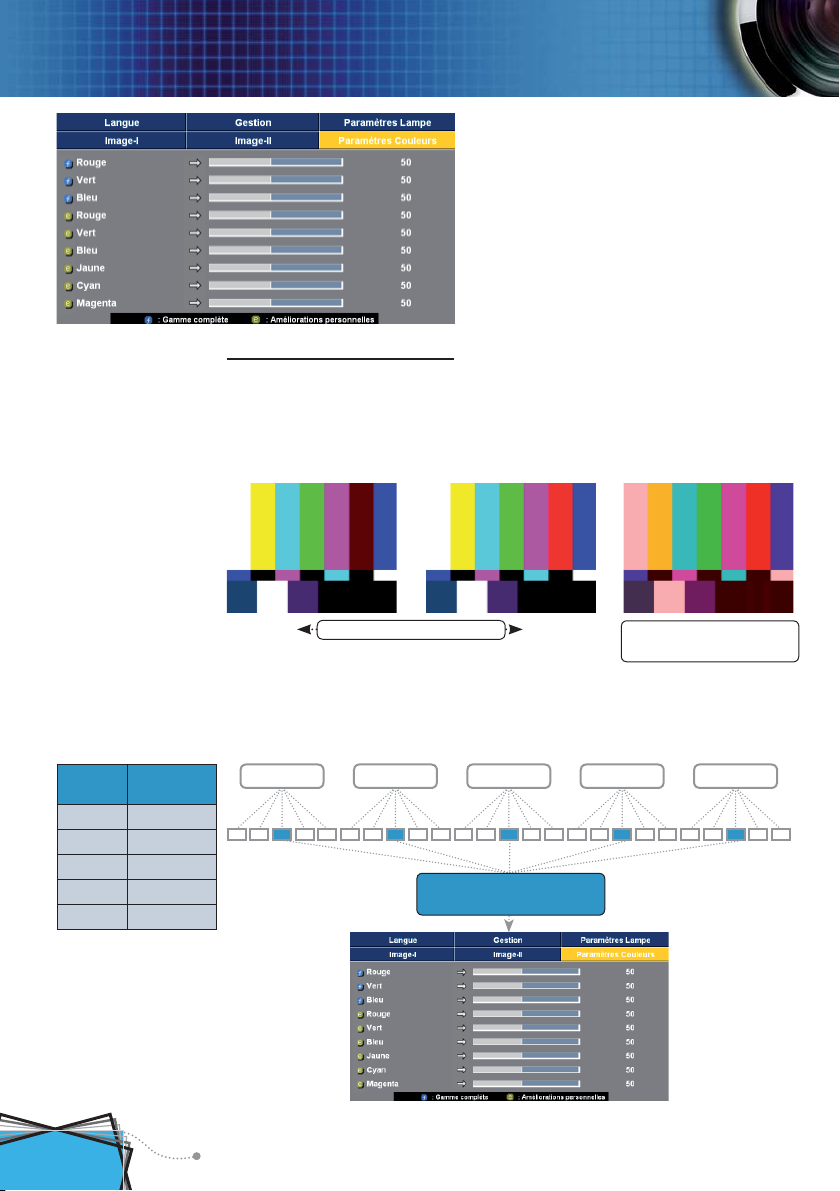

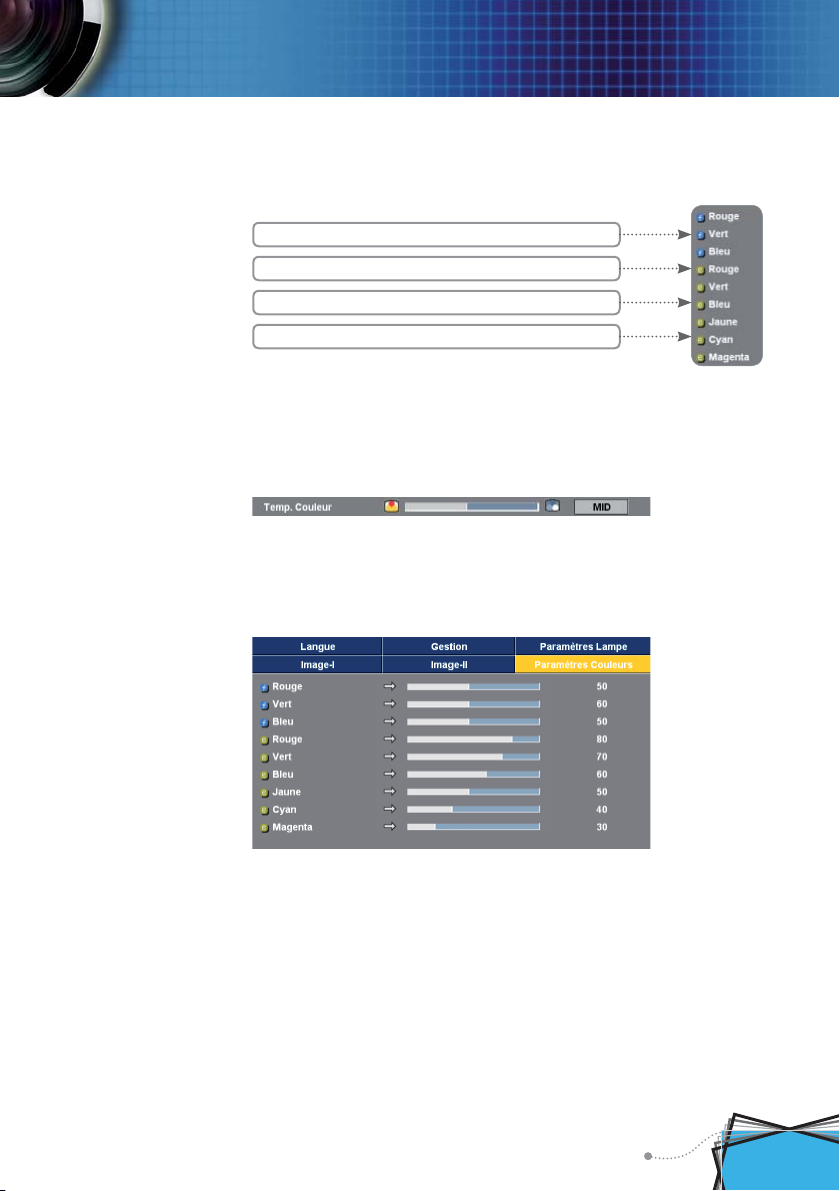

Paramètres Couleurs ...................................................................................................24

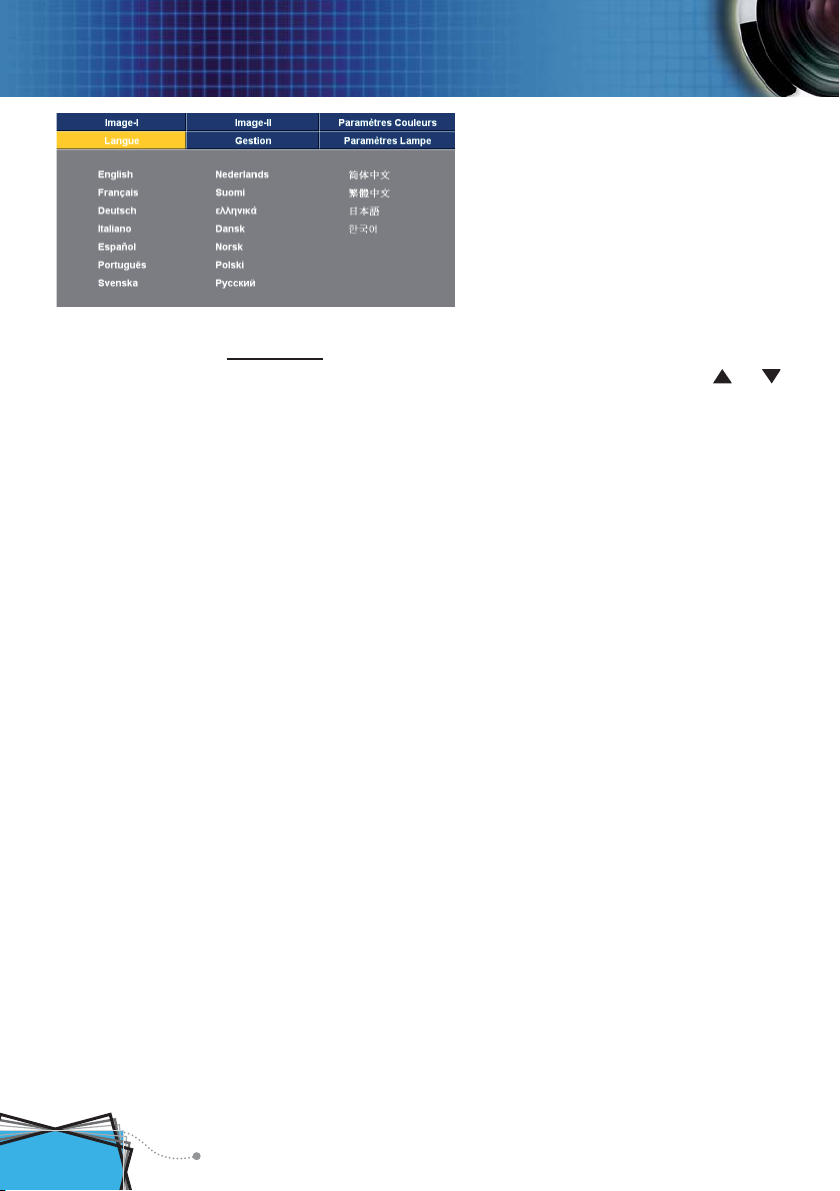

Langue .........................................................................................................................26

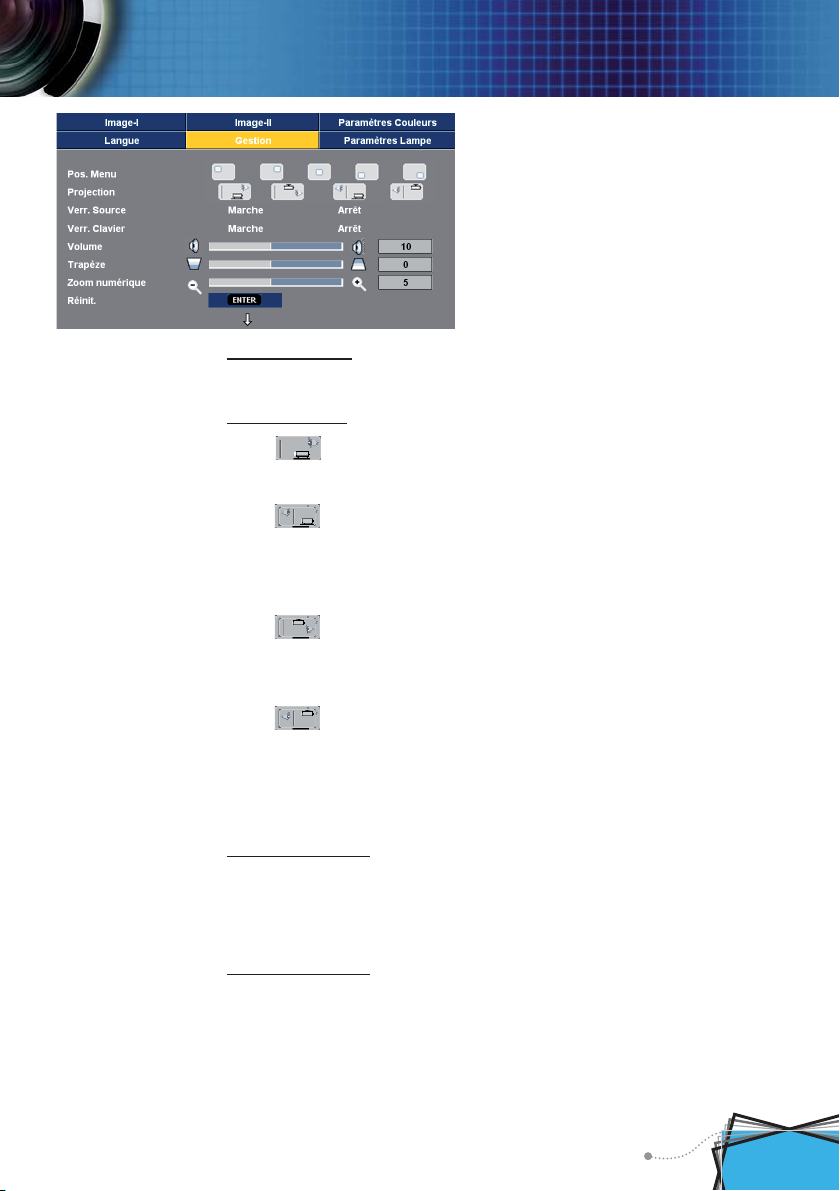

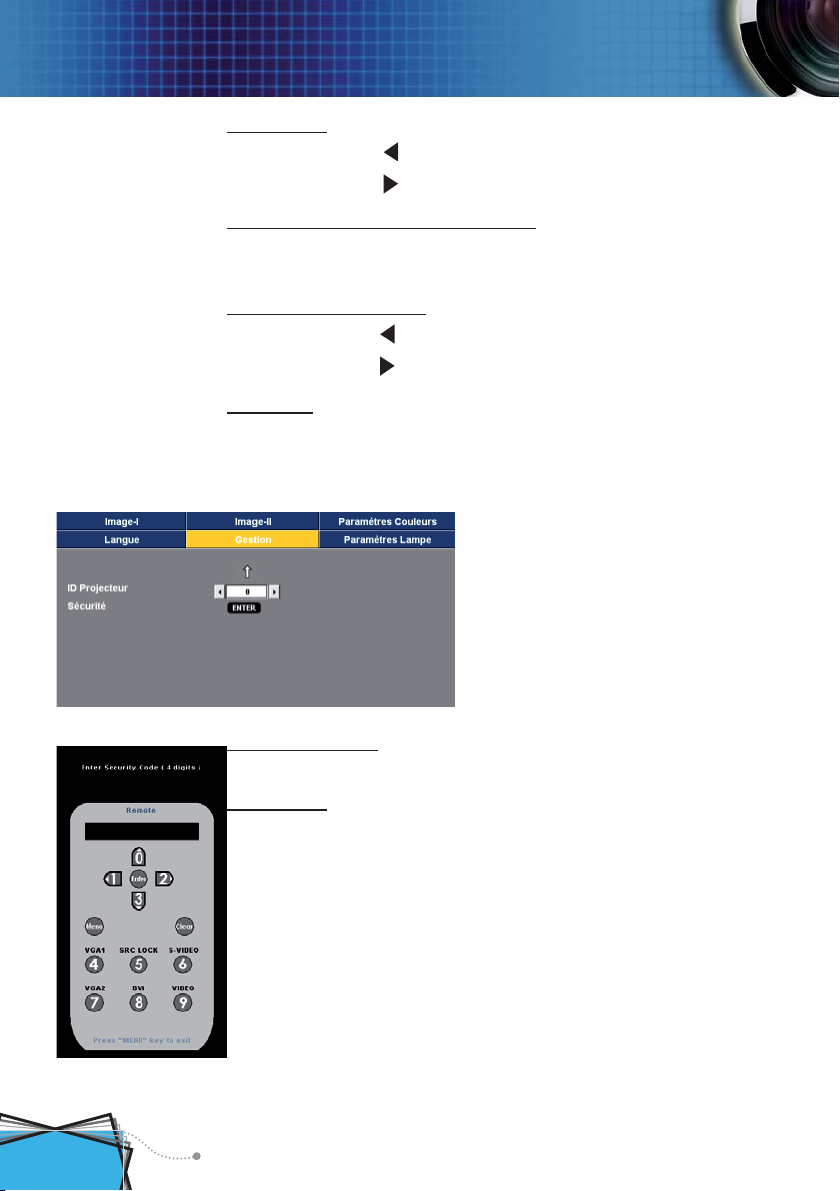

Gestion .........................................................................................................................27

Paramètres Lampe ......................................................................................................30

Annexes ..................................................................................................... 32

Dépannage .........................................................................................................32

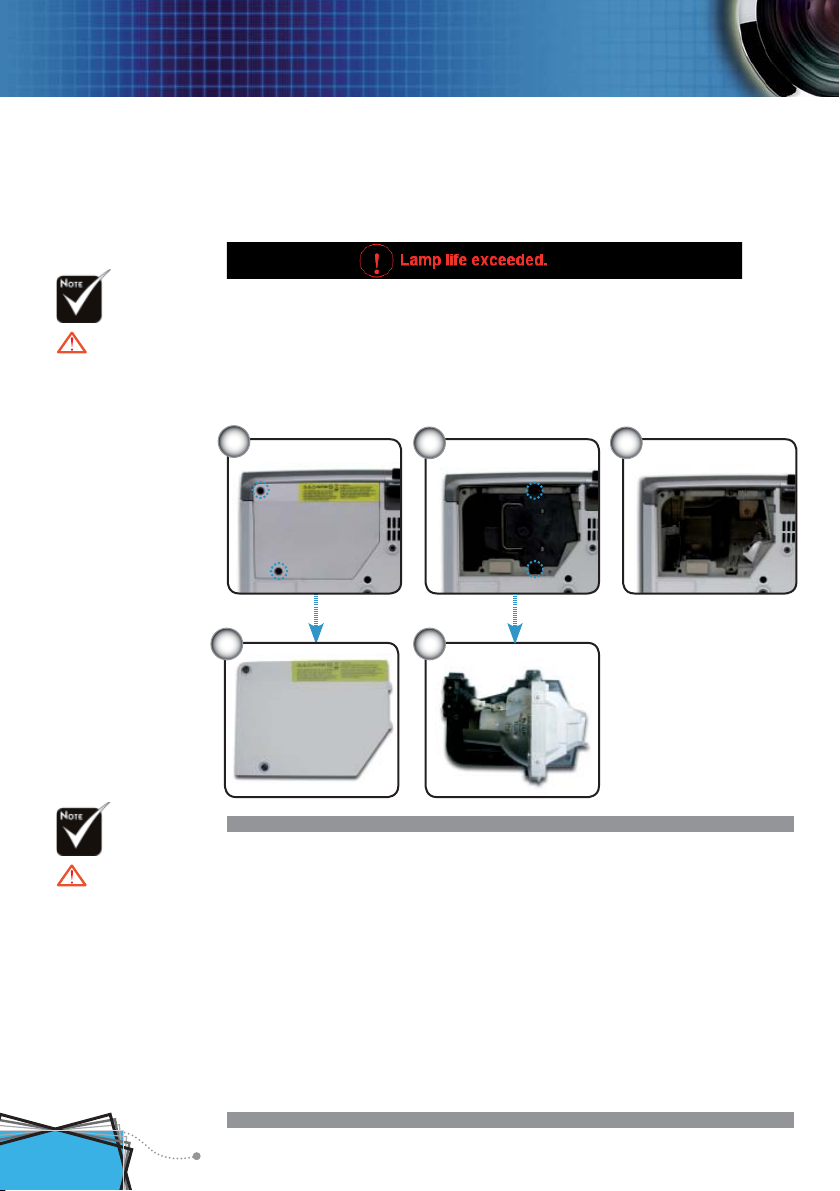

Remplacement de la lampe ................................................................................36

Modes de compatibilité .......................................................................................37

Commandes RS232 ...........................................................................................38

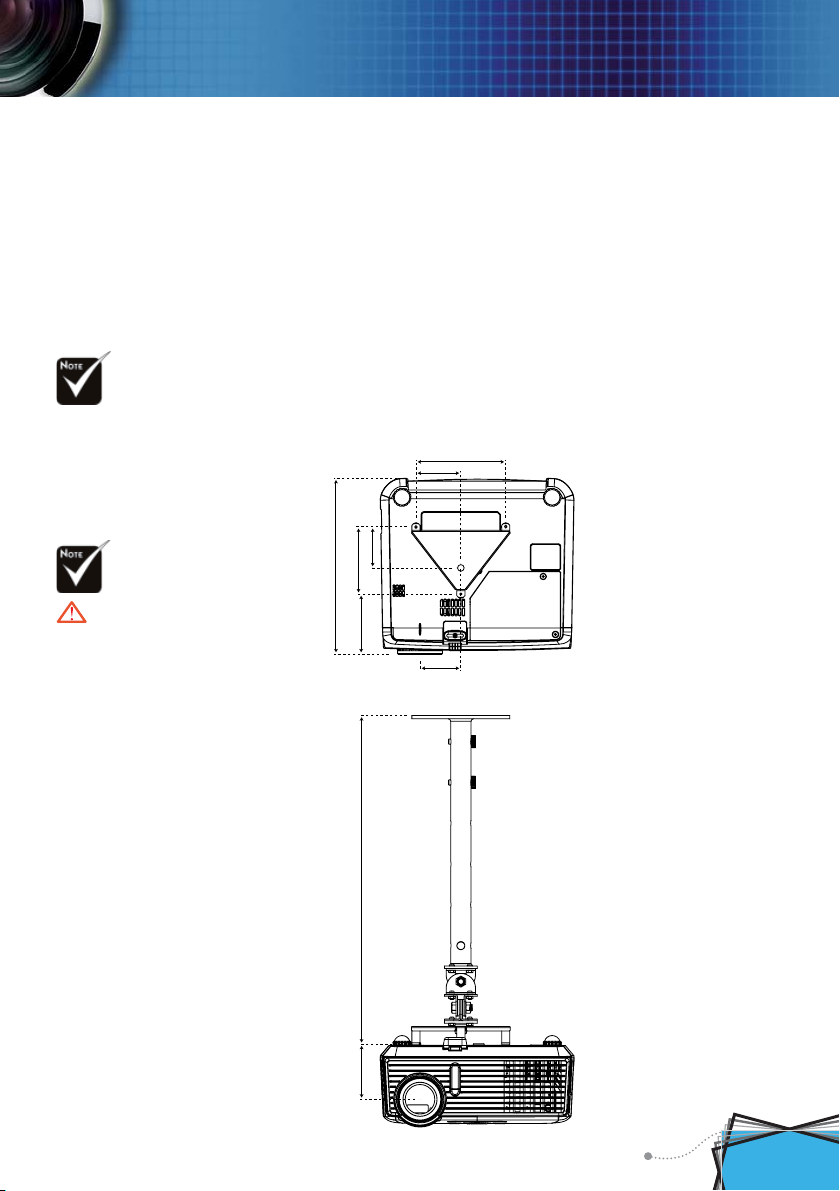

Installation au plafond.........................................................................................39

1

Français

Notice d’utilisation

Mise en garde

Observez tous les avertissements, les mises en garde et les con­signes de maintenance recommandés dans ce guide d’utilisateur
pour optimiser la durée de vie de votre appareil.

Avertissement- Ne pas regarder dans l’objectif du projecteur

lorsque la lampe est allumée. La clarté de la lu­mière risque de vous abîmer les yeux.

Avertissement- Pour réduire les risques d’incendie ou

d’électrocution, ne pas exposer le projecteur à la
pluie ou à l’humidité.

Avertissement- Veuillez ne pas ouvrir et ne pas démonter le produ-

it car cela pourrait provoquer une électrocution.

Avertissement- Lorsque vous changez la lampe, veuillez laisser re-

froidir l’unité et suivez les consignes de remplace­ment.

Avertissement- Ce produit détectera automatiquement la du-

rée de vie de la lampe. Veuillez vous assurer de
changer la lampe lorsqu’il affi che des messages
d’avertissement.

Avertissement- Réinitialisez la fonction “Réinit. Heures Lampe”

depuis le menu “Paramètres Lampe” après avoir
changé le module de la lampe (référez-vous à la
page 30).

Avertissement- Lorsque vous éteignez le projecteur, veuillez vous

assurer que le projecteur termine son cycle de
refroidissement avant de couper l’alimentation.

Français

Avertissement- Allumez d’abord le projecteur et ensuite les

sources de signaux.

Avertissement- Ne pas utiliser le protège-objectif lorsque le pro-

jecteur est en cours de fonctionnement.

Avertissement- Quand la lampe atteint la fi n de sa durée de vie,

elle grillera, éventuellement avec un grand bruit
de claquage.Si cela arrive, le projecteur ne se ral­lumera pas tant que le module de lampe n’est pas
remplacé. Pour remplacer la lampe, suivez les
procédures qui fi gurent dans la section “Remplace-
ment de la lampe”. (reportez-vous à la page 36)

2

Notice d’utilisation

A faire:

 Eteindre le produit avant tout nettoyage.

Utiliser un chiffon humidifi é avec un détergent doux pour net-



toyer le boîtier de l’affi chage.

 Débrancher la fi che d’alimentation de la prise de courant si le

produit ne doit pas être utilisé pendant une longue période.

A ne pas faire:

 Bloquer les fentes et les ouvertures sur l’unité qui servent à la

ventilation.

 Utiliser des nettoyants, des cires ou des solvants abrasifs pour

nettoyer l’unité.



Utiliser dans les conditions suivantes:

- Dans des environnements extrêmement chauds, froids ou
humides.

- Dans des zones susceptibles de comporter un excès de pous­sière et de saleté.

- A proximité de tout appareil générant un champ magnétique
puissant.

- Sous la lumière directe du soleil.

3

Français

Introduction

Caractéristiques du Produit

Félicitations et merci d’avoir choisi le projecteur NOBO. Ce
produit est un projecteur DLP
XGA. Les caractéristiques sont remarquables, avec notamment:

 XGA véritable, pixels adressables 1024 x 768

 Technologie DLP® à Simple Puce Texas Instruments

 Compatible avec les formats NTSC/NTSC4,43/PAL/

PAL-M/PAL-N/SECAM et HDTV (480i/p, 576i/p, 720p,
1080i)

 Multiples Fonctions Automatiques: Détection automa-

tique, enregistrement automatique des réglages utilisa­teur

 Télécommande IR complète avec pointeur laser

 Menu à l’écran multilingue simple à utiliser

®

de 0,55 pouces à simple puce

Français

 Correction avancée du trapèze numérique et recadrage

de l’image plein écran

 Panneau de commandes facile d’utilisation

 Un haut-parleur intégré avec amplifi cateur de 2 Watts

 Compression SXGA+, SXGA et redimmensionnement

SVGA, VGA

 Compatible avec Mac

 Support DVI (conforme HDCP)

4

Introduction

Vue d’ensemble du paquet

Ce projecteur est livré avec tous les éléments illustrés ci-des­sous. Vérifi ez-les pour vous assurer que votre unité est com-
plète. Contactez immédiatement votre fournisseur s’il manque
quoi que ce soit.

 En raison des

différences entre
les applications
pour chaque pays,
certaines régions
peuvent avoir des
accessoires dif­férents.

Projecteur avec protège-

objectif

Câble Vidéo Composite

de 1,8m

Télécommande Sans Fil

Cordon d’alimentation

1,8m

Sac de transport

2 x piles AA

Documents :

Guide Utilisateur



Carte de Démarrage Rapide



Carte de Garantie



Guide de Dépannage Rapide



Câble VGA 1,8 m

Câble RS232 de 1,8m

5

Français

Introduction

Vue d’ensemble sur le produit

Unité principale

1

2

3

4

7

2

8

1

6 5

9

1. Panneau de commandes

2. Bascule du zoom

3. Prise d’alimentation

4. Bague de variation de la focale

5. Pied Elévateur

6. Bouton de l’élévateur

7. Récepteur IR

8. Pieds pour réglage de l’inclinaison

9. Ports de connexion

8

Français

6

Panneau de commandes

1

2

3

Introduction

9

647

85

10

7

1. DEL témoin Marche-Arrêt/Veille

2. DEL témoin de la température

3. DEL témoin de la lampe

4. Entrer

5. Menu (Marche/Arrêt)

6. Sélection de Source

7. Trapèze +/-

8. Re-Sync

9. Quatre Touches de Sélection Directionnelles

10. Marche-Arrêt/Veille

7

Français

Introduction

Ports de connexion

81

2 53

8

9

10

764

1. Connecteur Entrée DVI-D (Entrée Numérique PC/HDTV/
HDCP)

2. Connecteur Entrée VGA1 Péritel (Entrée Signal Analogique
Ordinateur/RVB Péritel/HD/Vidéo Composant)

3. Connecteur Entrée Audio

4. Connecteur Entrée S-Vidéo

5. Connecteur Entrée Vidéo Composite

6. Connecteur de sortie du moniteur en boucle

7. Connecteur RS232

8. Connecteur Entrée VGA2 (Entrée Signal Analogique Ordi­nateur/HD/Vidéo Composant)

9. Connecteur Sortie Audio

10. Port de Verrouillage Kensington

TM

Français

8

Introduction

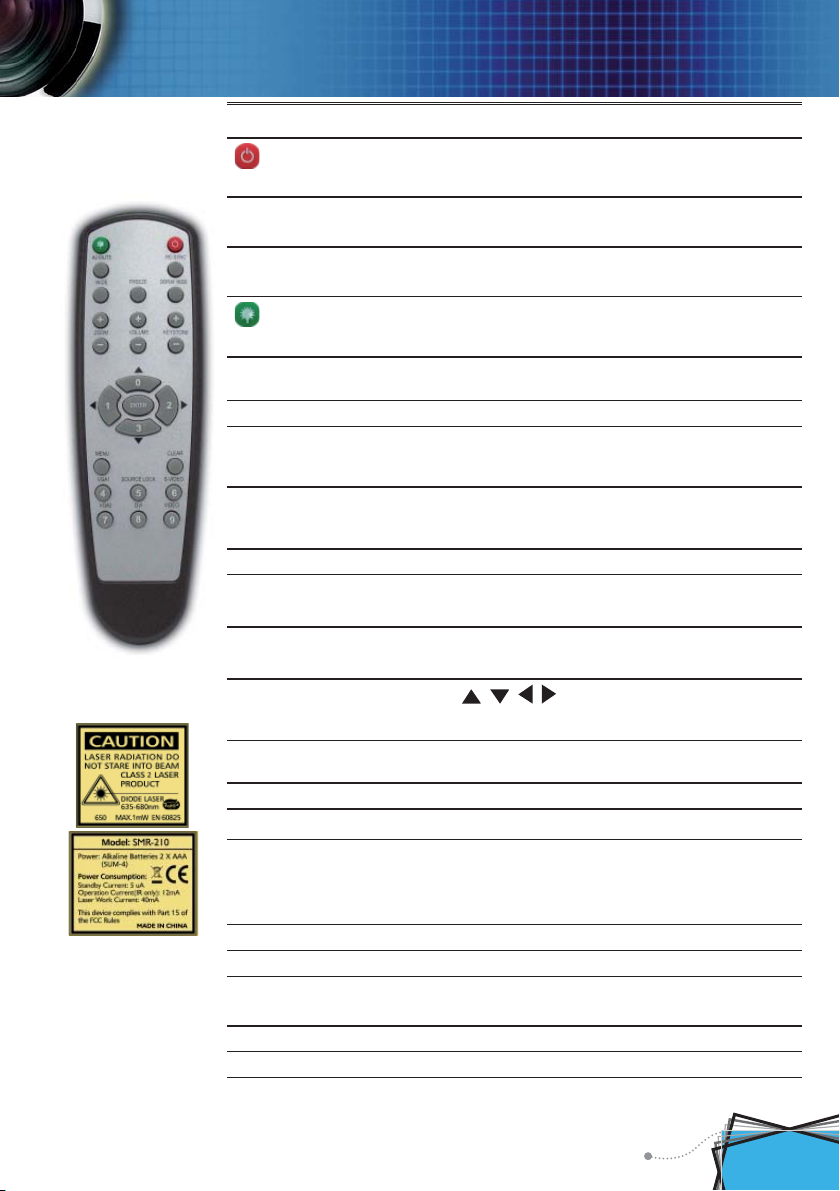

Télécommande avec fonction souris et
pointeur laser

1 2

1. Figer

2. Volume +/-

8

9

10

11

12

14

15

16

3

3. Marche/Arrêt

4. Re-Sync

4

5. Mode d’affi chage

6. Trapèze +/-

5

7. Quatre Touches de Sé­lection Directionnelles

6

7

& Boutons Numériques
(0~3)

8. Bouton Laser

9. Muet AV

10. Mode Large

11. Zoom Avant/Zoom
Arrière

12. Entrer

13. Menu

1913

14. Source VGA1

15. Source VGA2

20

16. Boutons Numériques

21

(4~9)

17. Verrouillage source

18. Source DVI

19. Effacer

20. Source S-Vidéo

21. Source Vidéo
Composite

17 18

9

Français

Installation

Connexion du Projecteur

Connecter l’ordinateur/l’ordinateur portable

 En raison des

différences entre
les applications
pour chaque pays,
certaines régions
peuvent avoir des
accessoires dif­férents.

VGA

5 4

6

Sortie Audio (Pour haut-parleurs actifs)

1............................................................................................Cordon d’alimentation

2.............................................................................................................. Câble RS232

3................................................................................................. Câble Entrée Audio

4..............................................................................................Câble VGA vers VGA

5.................................................................................................Câble DVI vers DVI

6... 6. Câble Sortie Audio

RS232

1

3 2

Français

10

Connecter la Vidéo

5

Installation

1

Sortie vidéo

4

 En raison des

différences entre
les applications
pour chaque pays,
certaines régions
peuvent avoir des
accessoires dif­férents.

7

8

6

Lecteur DVD, Décodeur,

Récepteur HDTV

1............................................................................................Cordon d’alimentation

2.......................................................................................... Câble Vidéo Composite

3...........................................................................................................Câble S-Vidéo

4.........................................................................Adaptateur VGA/S-Vidéo Péritel

5................................................................................................. Câble Entrée Audio

6..................................................................... Câble Composant RCA pour YPbPr

7..............................................................................................Câble VGA vers VGA

8.............................................Adaptateur Composant VGA vers 3 RCA/HDTV

9...................................................................................................Câble Sortie Audio

3

2

3

9

Sortie S-Vidéo

Sortie Audio (Pour

haut-parleurs actifs)

11

Français

Installation

Mise sous/hors tension du projecteur

1. Retirez le protège-objectif. 

2. Assurez-vous que le cordon d’alimentation et le câble de sig-

3. Allumez la lampe en pressant le bouton “Marche-Ar-

Text Pattern

4. Allumez votre source (ordinateur de bureau, ordinateur

 Si l’écran affi che “Pas de Signal”, veuillez vous assurer que

 Vous pouvez presser le bouton “Muet AV” pour faire appa-

 Si vous connectez plusieurs sources en même temps, utilisez

Mise sous tension du projecteur

nal sont correctement connectés. La DEL Marche deviendra
rouge.

rêt/Veille” sur le panneau de commandes. Et la DEL
d’alimentation deviendra verte.

portable, lecteur vidéo etc.). Le projecteur détectera automa­tiquement votre source dans le menu “Gestion” ; vérifi ez
que l’option “Verr. Source” a été réglée sur “Arrêt”.

les câbles de signal sont correctement connectés.

raître l’image de test puis pressez la touche pour sélec­tionner un motif à visualiser puis réglez les 4 bords, la zone
et la mise au point.

le bouton “Source” sur le panneau de commandes ou utili­sez la touche de source directe sur la télécommande pour
passer de l’une à l’autre.

 Allumez d’abord

le projecteur et
ensuite les sources
de signaux.

Français

12

Protège-objectif

21

Marche-Arrêt/Veille

Installation

Mise hors tension du projecteur

1. Pressez le bouton “Marche-Arrêt/Veille” pour éteindre la
lampe du projecteur, vous verrez un message

s’affi cher sur l’écran du projecteur. Appuyez à nouveau sur

le bouton “Marche-Arrêt/Veille” pour confi rmer, autrement
le message disparaîtra après 5 secondes.

2. Les ventilateurs de refroidissement continuent de fonction­ner pendant environ 30 secondes pour le cycle de refroid­issement et la DEL Marche clignotera en rouge. Lorsque la
DEL d’Alimentation s’arrête de clignoter, le projecteur est
entré en mode veille.

Une fois en mode veille, pressez simplement le bouton “

Marche-Arrêt/Veille” pour redémarrer le projecteur.

3. Débranchez le cordon d’alimentation de la prise de courant
et du projecteur.

4. N’allumez pas le projecteur tout de suite après l’avoir mis
hors tension.

Témoin d’avertissement

 Lorsque le témoin “TEMP” s’allume en rouge, cela signifi e

que le projecteur a surchauffé. Le projecteur s’éteindra au­tomatiquement.

 Lorsque le témoin “LAMP (LAMPE)” devient rouge, cela

indique un problème lié à la lampe. Eteignez le projecteur et
débranchez le cordon d’alimentation de la prise électrique,
contactez ensuite votre revendeur régional ou notre centre
de réparation.

 Lorsque le témoin “LAMP (LAMPE)” clignote en rouge,

cela signifi e que le ventilateur est en panne. Eteignez le
projecteur et débranchez le cordon d’alimentation de la prise
murale, contactez ensuite votre revendeur local ou notre
centre de service.

13

Français

Installation

Réglage de l’image projetée

Réglage de la hauteur de l’image du projecteur

Le projecteur est équipé des pieds élévateur pour régler la hau­teur de l’image.

Pour faire monter l’image:

1. Appuyez sur le bouton de l’élévateur .

2. Faites monter l’image à l’angle de hauteur souhaité ,

relâchez ensuite le bouton pour verrouiller le pied de
l’élévation en position.

3. Utilisez la vis dans le pied  pour régler précisément

l’angle d’affi chage.

Pour faire descendre l’image:

1. Appuyez sur le bouton de l’élévateur.

2. Faites descendre l’image, puis relâchez le bouton pour ver­rouiller le pied de l’élévateur en position.

3. Utilisez la vis dans le pied  pour régler précisément
l’angle d’affi chage.

Français

Bouton de
l’élévateur

14

1

Pieds pour réglage

de l’inclinaison

23

Pied Elévateur

Installation

Réglage du zoom/mise au point du projecteur

Vous pouvez tourner la bascule du zoom pour faire un zoom
avant ou arrière. Pour faire la mise au point de l’image, faites
tourner la bague de variation de la focale jusqu’à ce que l’image
soit claire. Le projecteur fera la mise au point sur des distances
entre 3,9 et 39,4 pieds (entre 1,2 et 12,0 mètres).

Bascule du zoom

Bague de variation
de la focale

Réglage de la taille de l’image projetée

Diagonal

Height

127,1"

(322,7cm)

115,6"

(293,5cm)

101,7” x 76,3”

258,2 x 193,6cm

92,5” x 69,4”

234,8 x 176,1cm

Ecran (Di-

agonale)

Taille de

l’écran

Hd

Distance

3,9'

(1,2m)

9,8'(3,0m)

16,4'(5,0m)

26,2'(8,0m)

32,8'(10,0m)

39,4'(12,0m)

Max.

Min.

Max.

(WxH)

Min.

(WxH)

Max.

Min.

Width

76,2"

(193,6cm)

30,5"

(77,5cm)

27,7"

(70,4cm)

30,5”(77,5cm) 76,2”(193,6cm) 127,1”(322,7cm) 203,3”(516,3cm) 254,1”(645,4cm) 304,9”(774,5cm)

27,7”(70,4cm) 69,3”(176,1cm) 115,6”(293,5cm) 184,9”(469,6cm) 231,1”(587,0cm) 277,3”(704,4cm)

24,4”x 18,3”

62,0 x 46,5cm

22,2” x 16,6”

56,3 x 42,2cm

2,75” (7,0cm) 6,86” (17,4cm) 11,44” (29,0cm) 18,30” (46,5cm) 22,87” (58,1cm) 27,44” (69,7cm)

2,49” (6,3cm) 6,24” (15,9cm) 10,40” (26,4cm) 16,64” (42,3cm) 20,80” (52,8cm) 24,96” (63,4cm)

3,9’ (1,2m) 9,8’ (3,0m) 16,4’ (5,0m) 26,2’ (8,0m) 32,8’ (10,0m) 39,4’ (12,0m)

(176,1cm)

61,0” x 45,7”

154,9 x 116,2cm

55,4” x 41,6”

140,9 x 105,7cm

69,3"

Ce tableau est donné à titre indicatif uniquement.

203,3"

(516,3cm)

184,9"

(469,6cm)

162,6” x 122”

413,0 x 309,8cm

147,9” x 110,9”

375,7 x 281,8cm

254,1"

(645,4cm)

231,1"

(587,0cm)

203,3” x 152,5”

516,3 x 387,2cm

184,9” x 138,7”

469,6 x 352,2cm

15

304,9"

(774,5cm)

277,3"

(704,4cm)

Hd

243,9” x 182,9”

619,6 x 464,7cm

221,8” x 166,4”

563,5 x 422,6cm

Français

Commandes Utilisateur

Panneau de commandes et télécommande

Il existe deux façons de contrôler les fonctions : La télécommande
et le panneau de commandes.

Utilisation du panneau de commandes

Français

16

Power/Stand­by (Marche­Arrêt/Veille)

Source

Menu

Quatre Touch­es de Sélection
Direction­nelles

Entrer

Trapèze

Re-Sync

Référez-vous à la section “Mise sous/hors tension
du projecteur” en pages 12-13.

Pressez “Source” pour sélectionner un signal
d’entrée.

Active ou désactive le menu.

Utilisez pour naviguer parmi les
menus.

Confi rmez votre sélection d’élément.

Règle la distorsion d’image provoquée par
l’inclinaison du projecteur (± 16 degrés).

Synchronise automatiquement le projecteur sur la
source d’entrée.

Commandes Utilisateur

Utilisation de la Télécommande

Marche/

Arrêt

Re-Sync

Keystone
(Trapèze)

Bouton

Laser

AV Mute (Muet
AV)

Volume +/­Freeze (Figer)

Display
Mode (Mode
d’affi chage)

Wide (Large)
Zoom In (Zoom

Avant)

Zoom Out
(Zoom Arrière)

Quatre Touches
de Sélection
Directionnelles

Menu

Clear (Effacer)
Enter (Entrer)

Source Lock
(Verrouillage
source)

Video
S-Video
VGA1

VGA2
DVI

Référez-vous à la section “Mise sous/hors tension
du projecteur” en pages 12-13.

Synchronise automatiquement le projecteur sur la
source d’entrée.

Règle la distorsion d’image provoquée par
l’inclinaison du projecteur (± 16 degrés).

Orientez la télécommande vers l’écran de vision,
appuyez sur ce bouton et maintenez-le appuyé
pour activer le pointeur laser.

Eteint momentanément l’audio et la vidéo. Pres­sez de nouveau ce bouton pour déverrouiller.

Augmente/diminue le volume du haut-parleur.
Presser “Figer” pour mettre l’image sur l’écran

en pause. Pressez de nouveau ce bouton pour
déverrouiller.

Sélectionnez le mode d’affi chage parmi PC,
Photo, Cinéma [Movie], sRVB [sRGB] et
Utilisateur[User].

Réglage pour un écran 16:9
Zoom avant pour agrandir l’image.

Zoom arrière pour réduire l’image.

Utilisez pour naviguer parmi les
menus.

Affi che ou quitte les menus à l’écran pour le
projecteur.

Efface votre sélection.
Confi rmez votre sélection d’élément.

Sélectionnez la détection automatique pour tous
les ports de connexion ou verrouillez le port de
connexion courant. (Voir en page 27 pour plus
d’informations)

Choisir la source vidéo composite.
Choisir la source S-vidéo.
Choisir la source entrée VGA primaire ou la

source Péritel.

Choisir la source Entrée VGA secondaire.
Choisir la source DVI-D.

17

Français

Commandes Utilisateur

Menus d’affi chage à l’écran

Le projecteur possède des menus d’affi chage à l’écran qui vous
permettent d’effectuer des réglages d’image et de modifi er toute
une gamme de paramètre. Le projecteur détectera automatique-

ment la source.

Comment fonctionner

1. Pour ouvrir le menu OSD, pressez “Menu” sur la télécommande ou

le panneau de commandes.

2. Lorsque l’OSD s’affi che, utilisez les touches pour sélectionner

un élément dans le menu principal. Lors de la sélection d’une page
en particulier, pressez la touche pour entrer dans le sous-menu.

3. Utilisez les touches pour sélectionner l’élément souhaité et

réglez les paramètres avec les touches

4. Sélectionnez l’élément suivant à régler dans le sous-menu et réglez

comme décrit ci-dessus.

5. Pressez “Menu” pour confi rmer et l’écran retournera au menu

principal.

6. Pour quitter, pressez de nouveau “Menu”. Le menu OSD disparaî-

tra et le projecteur enregistrera automatiquement les nouveaux
paramètres.

.

Français

18

Sous-menu

Menu principal

Paramètres

Commandes Utilisateur

Arborescence du menu

19

Français

Commandes Utilisateur

Image-I

Mode Affi chage

Il existe de nombreux préréglages usine optimisés pour toute une
gamme de types d’images.

PC: Pour ordinateur ou ordinateur portable (image la plus lu-

4

mineuse)

Photo: Pour une couleur optimale en luminosité élevée.

4

Movie: Pour le home cinéma.

4

sRGB: Pour couleur ordinateur standard. (meilleure reproduc-

4

tion des couleurs)

User : Mémoriser les paramètres utilisateur.

4

Luminosité

Règle la luminosité de l’image.

Appuyez sur pour assombrir l’image.

4

Appuyez sur pour éclaircir l’image.

4

Contraste

Le contraste contrôle le degré de différence entre les zones les plus
claires et les plus sombres de l’image. Le réglage du contraste modi­fi e la quantité de noir et de blanc dans l’image.

Appuyez sur pour diminuer le contraste.

4

Appuyez sur pour augmenter le contraste.

4

Intensité Blanc

Utilisez le contrôle de compensation de blanc pour défi nir le niveau
de la compensation de blanc de la puce DMD. 0 correspond à la
compensation minimale et 10, à la compensation maximale. Si
vous préférez une image plus lumineuse, réglez vers le paramètre
maximal. Pour une image plus douce et plus naturelle, réglez vers le

paramètre minimal.

Français

20

 Les fonctions “

Saturation” et “
Désentrelacé” sont
disponibles unique­ment dans le mode
Vidéo.

Commandes Utilisateur

Temp. Couleur

Règle la température des couleurs. A une température plus élevée,
l’écran apparaît plus froid ; à une température plus basse, l’écran
apparaît plus chaud.

Chaque mode d’affi chage possède sa propre température des cou-
leurs et mémorise la sélection de l’utilisateur. Par exemple:

Mode Affi chage PC Photo Movie sRGB User

Temp. des

couleurs

Lorsque vous réglez les paramètres des couleurs, la température des
couleurs sera automatiquement réglée sur “Utilisateur” . Ce réglage
“Utilisateur” est le même pour tous les modes d’affi chage. (Voir la
section “Paramètres Couleurs” pour les détails).

Saturation

Règle une image vidéo depuis le noir et blanc jusqu’à des couleurs
pleinement saturées.

Appuyez sur pour diminuer la saturation sur l’image.

4

Appuyez sur pour augmenter la saturation sur l’image..

4

Netteté

Règle la netteté de l’image.

Appuyez sur pour diminuer la netteté.

4

Appuyez sur pour augmenter la netteté.

4

Désentrelacé

Cette fonction permet de convertir un signal vidéo entrelacé en
signal progressif.

Marche: Passe automatiquement dans le mode Désentrelacé.

4

Arrêt: Passe le mode Désentrelacé en mode vidéo pour la source

4

vidéo ou la source TV.

sRGB Low User High Mid

21

Français

Commandes Utilisateur

Fréquence

“Fréquence” permet de modifi er la fréquence des données
d’affi chage pour correspondre à la fréquence de la carte graphique
de votre ordinateur. S’il y a une barre verticale vacillante, utilisez
cette fonction pour effectuer un réglage.

Phase

 Les fonctions

“Fréquence”,
“Phase” , “Position
H. ” et “Position
V.” sont dis­ponibles unique­ment dans le mode
ordinateur.

22

Français

“Phase” permet de synchroniser la fréquence du signal de
l’affi chage avec la carte graphique. Si l’image est instable ou vacil-
lante, utilisez cette fonction pour corriger le problème.

Position H.(Position Horizontale)

Appuyez sur pour déplacer l’image vers la gauche.

4

Appuyez sur pour déplacer l’image vers la droite.

4

Ver. Position (Vertical Position)

Pressez pour déplacer l’image vers le bas.

4

Appuyez sur pour déplacer l’image vers le haut.

4

Degamma

Ceci vous permet de choisir une table degamma qui a été réglée pré­cisément pour délivrer la meilleure qualité d’image pour la sortie.

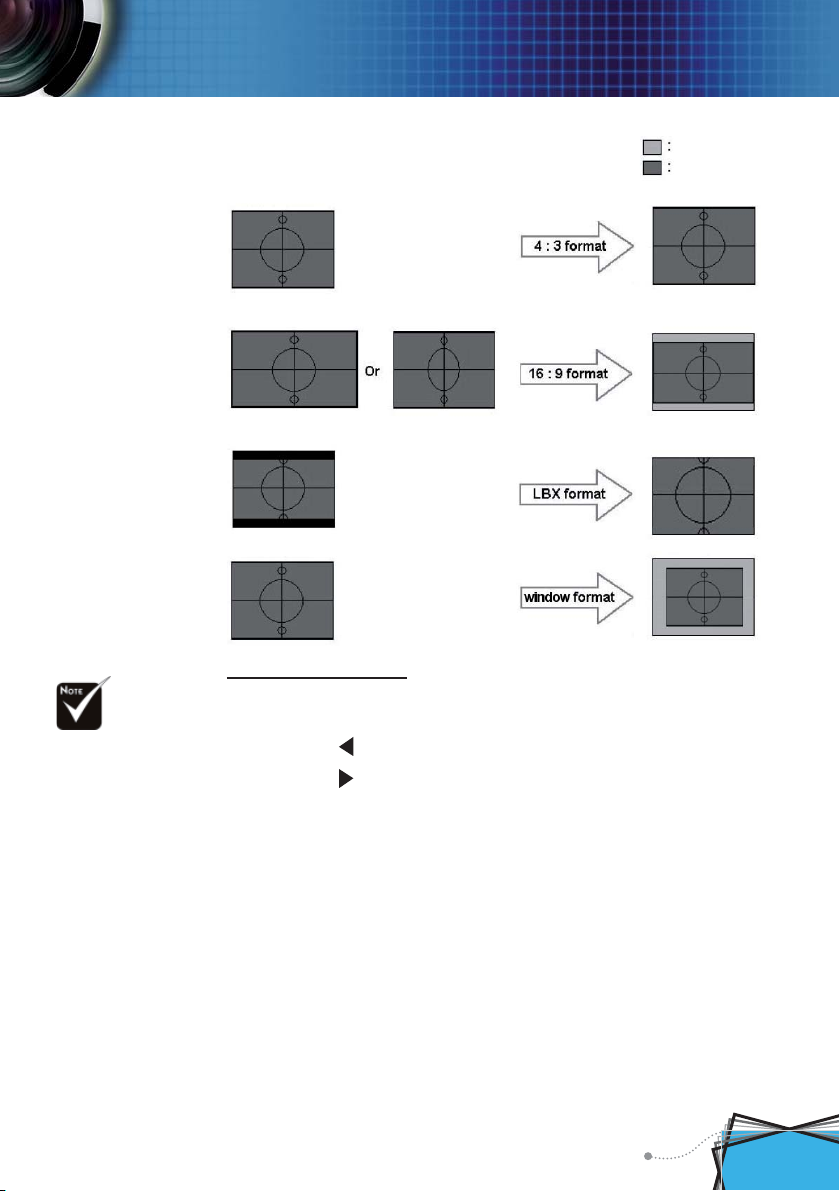

Format

Utilisez cette fonction pour choisir le format d’image souhaité.

4:3 : La source d’entrée sera mise à l’échelle pour l’adapter à

4

l’écran de projection.

16:9 : La source d’entrée sera mise à l’échelle pour l’adapter à la

4

largeur de l’écran.

LetterBox: Ce format est pour une source de format letterbox non

4

16x9 et pour les utilisateurs qui utilisent des objectifs 16x9 pour
affi cher un format d’image de 2,35:1 en utilisant une résolution
pleine.

Window: Lorsqu’une image 4:3 est plus grande qu’un écran 16:9,

4

sélectionnez le mode “Window (Fenêtre)” pour que l’image corre­sponde à la taille de l’écran sans changer la distance de projection.

Image-II

Commandes Utilisateur

Signal d’entrée

Zone d’affi chage
Zone d’image

Affi chage à l’écran

 Shift Vert. (16:9): La

position de l’image
en mode fenêtre
sera déplacée en
conséquence.

Shift Vert. (16:9)

Réglez la position de l’image vers le haut ou vers le bas lorsque
vous sélectionnez le format d’image 16:9.

Pressez pour déplacer l’image vers le bas.

4

Pressez pour déplacer l’image vers le haut.

4

23

Français

Commandes Utilisateur

Paramètres
Couleurs

Paramètres Couleurs

Gamme complète: Règle le Rouge, le Vert et le Bleu pour l’écran entier.

4

Améliorations Personnelles: Règle le rouge, le vert, le bleu, le

4

jaune, le cyan et le magenta pour le réglage avancé de couleurs
individuelles.

Icône Temp. des

M Moyenne

U Utilisateur

H Elevée

Français

couleurs

L Basse

S sRGB

24

Rouge amélioré

Lorsque vous réglez les paramètres des couleurs, la température
des couleurs sera automatiquement réglée sur “Utilisateur” . Ce
réglage “Utilisateur” est le même pour tous les modes d’affi chage.
Par exemple:

PC

UL M HS


UL M HS

Dalla stessa im-

postazione colore

+ Rouge- Rouge

Movie

UL M HS

Gamme complète:

+ Rouge

sRGB

UL M HS

User

UL M HS

Commandes Utilisateur

Des réglages de couleur différents seront mémorisés suivant 4
groupes de source différents. Cependant ils resteront les mêmes
pour la même source.

DVI/VGA

Component-p (480p/576p/720p/1080i)

Component-i (480i/576i)

Video / S-Video

Lorsque vous réglez les paramètres des couleurs, la température
courante des couleurs sera mémorisée avant de passer automa­tiquement à “Utilisateur”. Ceci parce que la température des cou­leurs mémorisée est basée sur “Utilisateur”. Par exemple:

1.) La température des couleurs est Moyenne (Mid).

2.) L’utilisateur crée sa couleur préférée sur la base du réglage “
Moyenne (Mid)” de la température de couleurs. Pour cette raison,
lorsque l’utilisateur change la “Temp. Couleur” sur “Utilisateur”, il
obtiendra une température des couleurs ressemblant à “Moyenne
(Mid)”.

25

Français

Commandes Utilisateur

Langue

Langue

Choisissez le menu OSD multilingue. Utilisez les touches ou
pour sélectionner la langue souhaitée.

Pressez “Entrer” pour terminer votre sélection.

Français

26

Commandes Utilisateur

Gestion

Pos. Menu

Choisissez la position du menu sur l’écran d’affi chage.

Projection

4 Bureau Avant

Le paramètre d’usine par défaut.

Bureau Arrière

4

Lorsque vous sélectionnez cette fonction, le projecteur renverse
l’image de manière à ce que vous puissiez projeter depuis
l’arrière d’un écran translucide.

Avant Plafond

4

Quand vous sélectionnez cette fonction, le projecteur retourne
l’image pour une projection depuis plafond.

4

Quand vous sélectionnez cette fonction, le projecteur renverse
l’image et la retourne à l’envers. Vous pouvez projeter depuis
l’arrière vers un écran translucide avec une projection depuis le
plafond.

Plafond Arrière

Verr. Source

Marche: Le projecteur recherchera le port de connexion défi ni.

4

Arrêt: Le projecteur recherchera d’autres signaux si le signal

4

d’entrée courant est perdu.

Verr.Clavier

Marche: Tous les boutons du panneau de commandes seront ver-

4

rouillés. Pour déverrouiller, presser “Entrer” sur le panneau de
commandes pendant 3 secondes.

Arrêt: Le panneau de commandes fonctionne.

4

27

Français

Commandes Utilisateur

Volume

Appuyez sur pour diminuer le volume.

4

Appuyez sur pour augmenter le volume.

4

Trapèze (Correction Trapèze)

Règle la distorsion de l’image provoquée par l’inclinaison du

projecteur. (±16 degrés)

Zoom Numérique

Appuyez sur

4

Appuyez sur

4

Réinit.

Choisissez “Entrer” pour réinitialiser les réglages et les paramètres
aux valeurs d’usine par défaut.

pour réduire la taille d’une image.

pour agrandir une image sur l’écran de projection.

Gestion

Français

ID Projecteur

Permet le contrôle RS232 d’un projecteur individuel. Plage de 01 à 99.

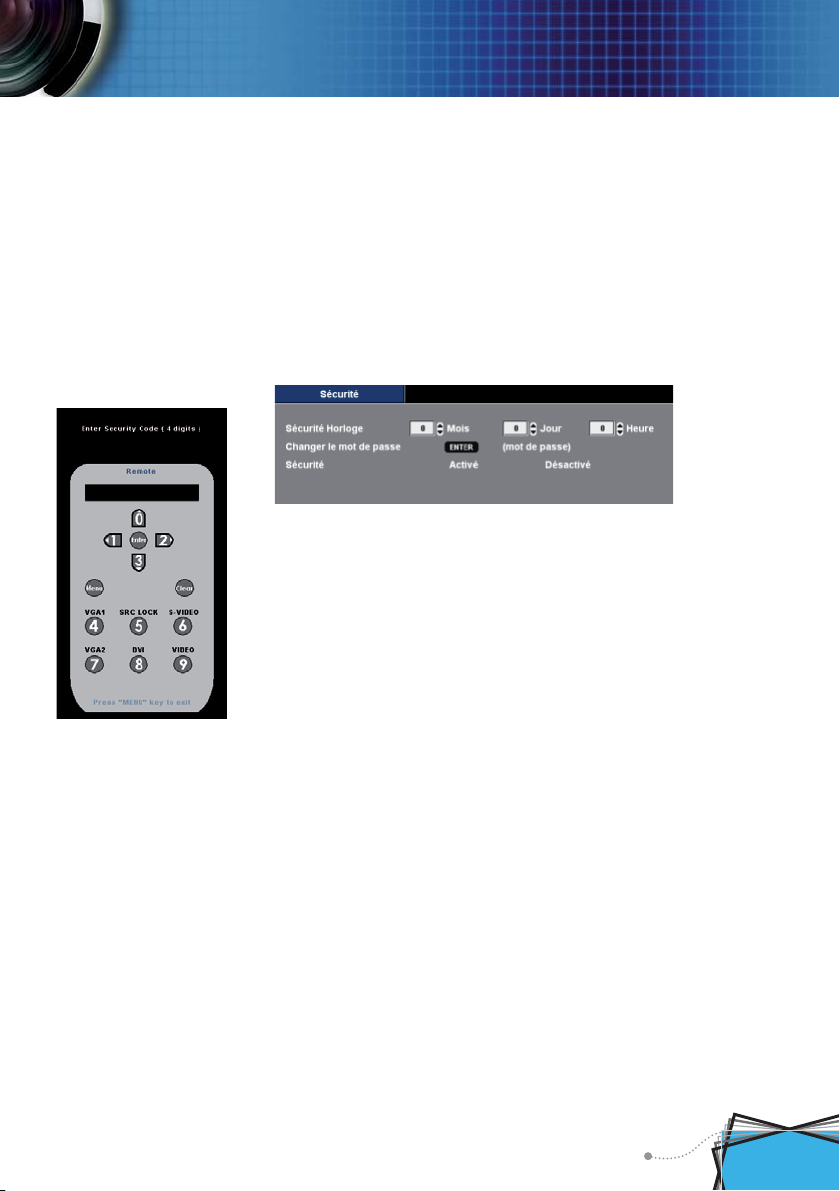

Sécurité

■ La première utilisation:

1. Pressez “Entrer” pour régler le mot de passe.

2. Le mot de passe doit comporter 4 chiffres, la VALEUR PAR

DEFAUT est “0000”. (La première utilisation)

3. Utilisez les boutons numériques de la télécommande pour sé­lectionner votre mot de passe, puis pressez la touche “Entrer”
pour confi rmer votre sélection.

■ Changer le mot de passe:

1. Pressez “Entrer” pour saisir l’ancien mot de passe.

28

Commandes Utilisateur

2. Utilisez les boutons numériques pour saisir votre mot de
passe courant, puis pressez la touche “Entrer” une nouvelle
fois pour passer au menu OSD suivant.

3. Faites défi ler vers le bas pour choisir Mot de Passe puis pres-
sez “Entrer” pour activer.

4. Saisissez le nouveau mot de passe (d’une longueur de 4 chif­fres) à l’aide des boutons numériques de la télécommande
puis pressez “Entrer” pour confi rmer.

5. Saisissez une nouvelle fois le nouveau mot de passe et ap­puyez sur “Entrer” pour confi rmer.

Mode Sécurité

4

■ Sécurité Horloge : Permet de sélectionner la fonction de

date (mois/jour/heure) pour définir le nombre d’heures
pendant lesquelles le projecteur peut être utilisé. Une fois
que le temps s’est écoulé, vous devrez à nouveau saisir
votre mot de passe ( A l’aide des boutons numériques de
la télécommande. Pour changer le mot de passe, suivez les
instructions du changement du mot de passe données ci­dessus).

■ Activé: Choisissez “Activé” pour utiliser la vérifi cation de

sécurité lors de la mise sous tension du projecteur.

■ Désactivé : Choisissez “Désactivé” pour pouvoir allumer le

projecteur sans vérification du mot de passe.

29

Français

Commandes Utilisateur

Paramètres
Lampe

Heures de Projection

Affi che le temps de projection.

Heure Lampe

Affi che le cumul des durées de fonctionnement de la lampe.

Réinit. Heures Lampe

Réinitialise le décompte des heures de vie de la lampe après l’avoir
remplacée.

Rappele de Lampe

Choisissez cette fonction pour faire apparaître ou masquer le message
d’avertissement lorsque le message de changement de lampe s’affi che.
Le message apparaîtra 30 heures avant la fi n de sa durée de vie.

Mode ECO

Choisissez “Marche” pour atténuer la lampe du projecteur, ce qui
baissera la consommation de courant et prolongera la durée de vie
de la lampe d’environ 130%. Choisissez “Arrêt” pour revenir au
mode normal.

Altitude

Choisissez “Marche” pour activer le mode Altitude. Fait fonction­ner les ventilateurs à pleine vitesse en continu pour permettre un

bon refroidissement de haute altitude du projecteur.

Français

Marche Auto

Choisissez “Marche” pour allumer automatiquement le projecteur
lorsque le cordon d’alimentation est connecté. Choisissez “Arrêt”
pour revenir au mode normal.

Arrêt Auto

Règle l’intervalle du décompte. Le compte à rebours débutera
lorsqu’il n’y a aucun signal envoyé au projecteur. Le projecteur
s’éteindra automatiquement une fois le compte à rebours écoulé.

30

Commandes Utilisateur

Mode Veille

Règle l’intervalle du décompte. Le décompte commencera avec ou
sans une entrée de signal. Le projecteur s’éteindra automatiquement
une fois le compte à rebours du mode veille écoulé.

31

Français

Annexes

Dépannage

Si vous avez des problèmes avec le projecteur, référez-vous aux
informations suivantes. Si des problèmes persistent, contactez
votre revendeur local ou le centre de service.

Problème: Aucune image n’apparaît à l’écran.

Assurez-vous que tous les câbles et les connexions électriques sont

4

connectés correctement et fermement selon les descriptions dans la
section “Installation”.

Assurez-vous que les broches des connecteurs ne sont pas tordues

4

ou cassées.

Vérifi ez si la lampe de projection a été correctement installée.

4

Veuillez vous référer à la section “Remplacement de la lampe”.

Assurez-vous d’avoir retiré le protège-objectif et que le projecteur

4

est sous tension.

Assurez-vous que la fonction “Muet AV” n’est pas activée.

4

Problème: La partie gauche du bord droit de l’image manque
ou l’image est instable ou bruyante

Pressez “Re-Sync” sur la télécommande ou le panneau de com-

4

mandes.

Si vous utilisez un ordinateur:

4

Pour Windows 3.x:

1. Dans le gestionnaire de programmes Windows, double-cliquez
sur l’icône “Réglages Windows” dans le groupe principal.

2. Vérifi ez que votre réglage de résolution d’affi chage est inférieur
ou égal à 1400 x 1050.

Pour Windows 95, 98, 2000, XP:

1. A partir de l’icône “Poste de travail”, ouvrez le dossier “Pan­neau de confi guration” et double-cliquez sur l’icône “Affi -
chage”.

2. Sélectionnez l’onglet “Paramètres”.

3. Cliquez sur le bouton “Propriétés Avancées”.

Français

32

Si le projecteur ne projète toujours pas toute l’image, vous devez
également changer l’affi chage du moniteur que vous utilisez.
Référez-vous aux étapes suivantes.

4. Vérifi ez que le réglage de la résolution est inférieur ou égal à
1400 x 1050.

Annexes

5. Sélectionnez le bouton “Changer” sous l’onglet “Moniteur”.

6. Cliquez sur “Affi cher tous les périphériques”. Ensuite sélection-
nez “Types de moniteur standard” sous la boîte SP, choisissez
le mode de résolution dont vous avez besoin sous “Modèles”.

Si vous utilisez un Ordinateur Portable:

4

1. Suivez d’abord les étapes ci-dessus pour régler la résolution de
l’ordinateur.

2. Appuyez sur les paramètres de bascule de la sortie. Exemple:
[Fn]+[F4]

Compaq=> [Fn]+[F4]
Dell => [Fn]+[F8]
Gateway=> [Fn]+[F4]
IBM=> [Fn]+[F7]

Mac Apple:
Préférences système-->Affi chage-->Disposition-->Affi chage
miroir

Si vous avez des diffi cultés pour changer les résolutions ou si votre

4

moniteur se bloque, redémarrez tout l’équipement, y compris le
projecteur.

Problème: L’écran de l’ordinateur portable ou de l’ordinateur
PowerBook n’affi che pas de présentation

Si vous utilisez un ordinateur portable:

4

Certains ordinateurs portables peuvent désactiver leurs propres
écrans lorsqu’un second appareil d’affi chage est utilisé. Chaque
machine se réactive d’une façon différente. Référez-vous à la docu­mentation de votre ordinateur pour des informations détaillées.

Hewlett
Packard
NEC=> [Fn]+[F3]
Toshiba => [Fn]+[F5]

=> [Fn]+[F4]

Problème: L’image est instable ou vacillante

Utilisez “Phase” pour fi xer le problème. (Voir en page 22.)

4

Changez les paramètres de couleur du moniteur sur votre ordinateur.

4

Problème: L’image comporte une barre verticale vacillante

Utilisez “Fréquence” pour effectuer le réglage. (Voir en page 22.)

4

Vérifi ez et reconfi gurez le mode d’affi chage de votre carte

4

graphique pour la rendre compatible avec le projecteur.

Problème: L’image est fl oue

Réglez la bague de variation de la focale sur l’objectif du projecteur.

4

33

Français

Annexes

Assurez-vous que l’écran de projection est à une distance entre 3,9

4

et 39,4 pieds (de 1,2 à 12,0 mètres) du projecteur. (Voir en page 15.)

Problème: L’image est étirée lors de l’affi chage d’un DVD 16:9

Le projecteur détecte automatiquement le format DVD 16:9 et règle le
format d’image en numérisant en plein écran avec les paramètre 4:3
par défaut.

Si l’image est toujours étirée, vous devez également régler le rapport
d’aspect en vous référant à ce qui suit:

Veuillez sélectionner le type de format d’image 4:3 sur votre lecteur

4

DVD si vous lisez un DVD 16:9.
Si vous ne pouvez pas sélectionner le type de format d’image 4:3

4

sur votre lecteur DVD, veuillez sélectionner le format d’image 4:3
dans le menu à l’écran.

Problème: L’image est renversée

Sélectionnez “Gestion --> Projection” dans l’OSD et réglez la direc-

4

tion de projection. (Voir en page 27.)

Problème: La lampe grille ou émet un claquement

Quand la lampe atteint la fi n de sa durée de vie, elle grillera, éventu-

4

ellement avec un fort bruit de claquage. Si cela arrive, le projecteur
ne se rallumera pas tant que le module de lampe n’est pas remplacé.
Pour remplacer la lampe, suivez les procédures qui fi gurent dans la
section “Remplacement de la lampe”. (Voir en page 36.)

Lumière fi xe =>
Aucune lumière =>

Français

34

Problème: Message de la DEL

Message

Etat Veille
(cordon d’alimentation
d’entrée)

Préchauffage

Mode normal

Refroidissement

Erreur (panne de la lampe)

Erreur (panne du ventilateur)

Erreur (surchauffe)

DEL d’Alimentation

(Verte) (rouge)

Clignote-

ment

Clignote-

ment

DEL de la

température

DEL de la

lampe

Clignote-

ment

Problème: Rappels de message

Panne du ventilateur:

4

Surchauffe:

4

Annexes

Hors tension:

4

4 Remplacer la lampep:

35

Français

Annexes

Avertissement :
Le compartiment de la
lampe est chaud ! Lais­sez refroidir 30 minutes
avant de changer la
lampe !

Remplacement de la lampe

Le projecteur surveille l’usage de la lampe. Il affi chera un mes-
sage d’avertissement

Lorsque vous voyez ce message, changez la lampe le plus
rapidement possible. Assurez-vous que le projecteur a refroidi
pendant au moins 30 minutes avant de changer la lampe.

1

3

5

Remarque: Aver­tissement : Pour réduire
les risques de blessures
corporelles, ne faites
pas tomber le mod­ule de la lampe et ne
touchez pas l’ampoule
de la lampe. L’ampoule
risque de se briser et
de provoquer des bles­sures si elle tombe.

Français

36

2

4

Procédure de remplacement de la lampe:

1. Mettez le projecteur hors tension en appuyant sur le bouton
Marche-Arrêt / Veille.

2. Laissez le projecteur refroidir pendant au moins 30 minutes.

3. Débranchez le cordon d’alimentation.

4. Utilisez un tournevis pour retirer les vis du couvercle.

5. Poussez vers le haut et retirez le couvercle.

6. Retirez les 2 vis du module de la lampe.

7. Retirez le module de la lampe. 

Pour replacer le module de la lampe, suivez les étapes précéden­tes dans l’ordre inverse.

Annexes

Modes de Compatibilité

Mode Résolution

VESA VGA 640 x 350 70 31,5 70 31,5

VESA VGA 640 x 350 85 37,9 85 37,9

VESA VGA 640 x 400 85 37,9 85 37,9

VESA VGA 640 x 480 60 31,5 60 31,5

VESA VGA 640 x 480 72 37,9 72 37,9

VESA VGA 640 x 480 75 37,5 75 37,5

VESA VGA 640 x 480 85 43,3 85 43,3

VESA VGA 720 x 400 70 31,5 70 31,5

VESA VGA 720 x 400 85 37,9 85 37,9

VESA SVGA 800 x 600 56 35,2 56 35,2

VESA SVGA 800 x 600 60 37,9 60 37,9

VESA SVGA 800 x 600 72 48,1 72 48,1

VESA SVGA 800 x 600 75 46,9 75 46,9

VESA SVGA 800 x 600 85 53,7 85 53,7

VESA XGA 1024 x 768 60 48,4 60 48,4

VESA XGA 1024 x 768 70 56,5 70 56,5

VESA XGA 1024 x 768 75 60,0 75 60,0

VESA XGA 1024 x 768 85 68,7 85 68,7

* VESA SXGA 1152 x 864 70 63,8 70 63,8

* VESA SXGA 1152 x 864 75 67,5 75 67,5

* VESA SXGA 1152 x 864 85 77,1 85 77,1

* VESA SXGA 1280 x 1024 60 63,98 60 63,98

* VESA SXGA 1280 x 1024 75 79,98 75 79,98

* VESA SXGA+ 1400 x 1050 60 63,98 60 63,98

MAC LC 13” 640 x 480 66,66 34,98 *** ***

MAC II 13” 640 x 480 66,68 35 *** ***

MAC 16” 832 x 624 74,55 49,725 *** ***

MAC 19” 1024 x 768 75 60,24 *** ***

* MAC 1152 x 870 75,06 68,68 *** ***

MAC G4 640 x 480 60 31,35 *** ***

i MAC DV 1024 x 768 75 60 *** ***

* i MAC DV 1152 x 870 75 68,49 *** ***

* i MAC DV 1280 x 960 60 60 *** ***

(Analogique) (Numérique)

Fréquence V.

(Hz)

Fréquence H.

(kHz)

Fréquence V.

(Hz)

Fréquence H.

(kHz)

Remarque : “*”image
d’ordinateur compres­sée.

37

Français

Annexes

12345

678910

1112131415

Commandes RS232

Connecteur RS232

3

2

N° de
Broche

1

2 RXD ENTREE

3 GND __

Nom

TXD

E/S (depuis le côté

projecteur)

SORTIE

Connecteur VGA-In

1

N°de
Broche

1

2

3 B(BLEU)/Cb

4NC

5 GND

6 GND

7 GND

8 GND

9 DDC 5V

10 HOT_DET

11 NC

12 Données DDC

13 HS/CS

14 VS

15 Horloge DDC

Spéc.

R(ROUGE)/Cr

G(VERT)/Y

Français

38

Veuillez noter que

110.00

des dommages suite à
une mauvaise instal­lation annuleront la
garantie.

Annexes

Installation au plafond

1. Pour éviter d’endommager votre projecteur, veuillez utiliser
le kit de fi xation au plafond pour l’installation.

2.

Si vous souhaitez utiliser un autre dispositif de fi xation au pla-
fond, assurez-vous que les vis utilisées pour fi xer le projecteur

au support sont conformes aux spécifi cations suivantes :

Type de vis : M3

4

Longueur maximale de la vis : 10 mm

4

Longueur minimale de la vis : 8mm

4

55.00

50.30

82.30

215.21

Avertissement :

1. Si vous achetez un kit
de fi xation au plafond
d’un autre fabriquant,
assurez-vous qu’il y
a une distance d’au
moins 10 cm entre le
couvercle inférieur du
projecteur et le plafond.

2. Evitez de placer
le projecteur près de
sources de chaleur
comme des dispositifs
de climatisation et des
radiateurs, sans quoi il
risque de surchauffer et
de se couper automa­tiquement.

73.46

Max./Min.

602.5/402.5

67.55

50.05

39

Français
