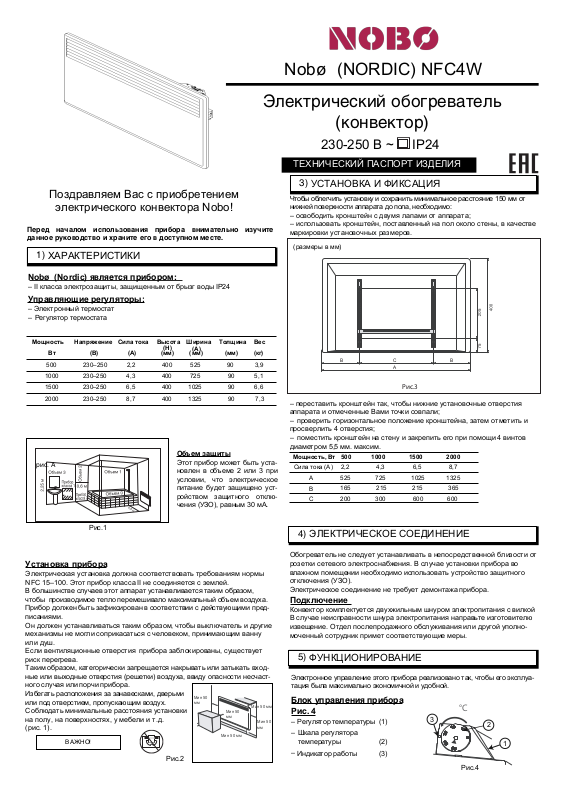

Nobo NFC4W 10, NFC4W 15, NFC4W 20 User manual

Объем защиты

1)

Электрический обогреватель

(конвектор)

4)

5)

Поздравляем Вас с приобретением

электрического конвектора Nobo!

Перед началом использования прибора внимательно изучите
данное руководство и храните его в доступном месте.

ХАРАКТЕРИСТИКИ

Nobø (Nordic) является прибором:

– II класса электрозащиты, защищенным от брызг воды IP24

Управляющие регуляторы:

– Электронный термостат
–

Регулятор термостата

Nobø (NORDIC) NFC4W

230-250 В ~ IP24

ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

3)

УСТАНОВКА И ФИКСАЦИЯ

Чтобы облегчить установку и сохранить минимальное расстояние 150 мм от
нижней поверхности аппарата до пола, необходимо:
– освободить кронштейн с двумя лапами от аппарата;
– использовать кронштейн, поставленный на пол около стены, в качестве
маркировки установочных размеров.

(размеры в мм)

5

Мощность Напряжение

Вт (В) (А) (мм) (мм) (мм) (кг)

500 230–250 2,2 400 525 90 3,9

1000 230–250 4,3 400 725 90 5,1
1500 230–250 6,5 400 1025 90 6,6

2000

рис. А

Сила тока

230–250

Рис.1

8,7 400 1325 90 7,3

Высота Ширина Толщина Вес

(H)

(A)

Этот прибор может быть уста#
новлен в объеме 2 или 3 при
условии, что электрическое
питание будет защищено уст#
ройством защитного отклю#
чения (УЗО), равным 30 мА.

Установка прибора

Электрическая установка должна соответствовать требованиям нормы
NFC 15–100. Этот прибор класса II не соединяется с землей.
В большинстве случаев этот аппарат устанавливается таким образом,
чтобы производимое тепло перемешивало мак
Прибор должен быть зафиксирован в соответствии с действующими пред#
писаниями.
Он должен устанавливаться таким образом, чтобы выключатель и другие
механизмы не могли соприкасаться с человеком, принимающим ванну
или душ.
Если вентиляционные отверстия прибора заблокированы, существует
риск перегрева.
Таким образом, категорически запрещается накрывать или затыкать вход#
ные или выходные отверстия (решетки) воздуха, ввиду опасности несчаст#
ного случая или порчи прибора.
Избегать расположения за занавесками, дверьми
или под отверстием, пропускающим воздух.
Соблюдать минимальные расстояния установки
на полу, на поверхностях, у мебели и т.д.
(рис. 1).

ВАЖНО!

симальный объем воздуха.

Мин 50

Рис.

мм

2

Мин 50
мм

Мин 50 мм

Мин 50 мм

Мин 50
мм

5

B BC

– переставить кронштейн так, чтобы нижние установочные отверстия
аппарата и отмеченные Вами точки совпали;
– проверить горизонтальное положение кронштейна, затем отметить и
просверлить 4 отверстия;
– поместить кронштейн на стену и закрепить его при помощи 4 винтов
диаметром 5,5 мм. максим.

Мощность, Вт 500 1000 1500 2000

Сила тока (А) 2,2 4,3 6,5 8,7

A 525 725 1025 1325

B

C

ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ

Обогреватель не следует устанавливать в непосредственной близости от
розетки сетевого электроснабжения. В случае установки прибора во
влажном помещении необходимо использовать устройство защитного
отключения (УЗО).
Электрическое соединение не требует демонтажа прибора.

165 215 215 365

200 300 600 600

A

Рис.3

Подключение

Конвектор комплектуется двухжильным шнуром электропитания с вилкой
В случае неисправности шнура электропитания направьте изготовителю
извещение. Отдел послепродажного обслуживания или другой уполно#
моченный сотрудник примет соответствующие меры.

ФУНКЦИОНИРОВАНИЕ

тронное управление этого прибора реализовано так, чтобы его эксплуа

Элек
тация была максим

ально эк

ономичной и удобной.

Блок управления прибора
Рис. 4

–

Регулятор температуры (1)

Шкала регулятора

–

температуры (2)

–

Индикатор работы (3)

3

°C

2

1

Рис.4

#

5-1). Электронный термостат: Термостат NCU предназначен

для использования с моделями обогревателей Nobø серии Nordic
NFC4W. Термостат поставляется в собранном виде, и замена должна
осуществляться квалифицированным специалистом. Во время
установки термостата прибор должен быть отключен от сети
электропитания. На рис. 5 ниже показано, как установить термостат и

подключить электропитание.

NOBØ NCU

0

Рис.5

5-2). Элементы панели управления терм

0 - Выключатель конвектора
Положение 0: Выключено; Положение 1: Включено.

Регулятор для установки температуры обогрева в помещении.

1 -

2 -

Шкала регулятора температуры.

3 - Индикатор желтого цвета показывает, что нагревательный элемент
включен.

.

5-3). Дополнительные функции:

Прибор дополнительно оборудован системой защиты от перегрева.
Система защиты включается каждый раз при накрытии обогревателя
посторонними предметами, препятствующими нормальному
теплообмену. После удаления посторонних предметов, прибор
самостоятельно вернется в исходное состояние работы, если он
оборудован автоматикой перезапуска системы защиты от перегрева.
Для приборов с ручным перезапуском системы повторный пуск может
быть осуществлен одним из двух следующих способов:

А: Нажмите одну или две кнопки, расположенные на задней панели
прибора.
Б: Выключите прибор. Приблизительно через 5 минут включите его
снова.

5-4). Рекомендации по эксплуатации:

А: Установка нескольких приборов в одном пеомещении.
Включите все приборы, установленные в помещении, и установите
регулятор температуры "1" в положение, соответствующее желаемой
температуре. Когда будет достигнута требуемая температура,
передвиньте регулятор в положение "1" в положение, соответствующее
минимальной температуре, на 10 минут. Затем отрегулируйте
термостаты на каждом приборе таким образом, чтобы загорелись
индикатор желтого цвета. Теперь приборы будут работать вместе,
поддерживая в помещении необходимую температуру.
Б: Уборка пространства за прибором:
Прибор снабжен отдельным кроншейном для установки его на стене.
Конструкция кронштейна позволяет отклонять прибор вперед при уборке,
или снимать его при необходимости. Для этого следует нажать на
фиксаторы, расположенные сзади прибора (смотри рис. 6 P). После
уборки не забудьте вернуть его в прежнее положение

5-5). Техническое обслуживание:

По всем вопросам, связанным с техническим обслуживанием,
обращайтесь, пожалуйста к продавцу оборудования.

5-6). Предупреждение:

Во избежание возгорания прибора запрещается накрывать его чем­либо, например полотенцем, одеждой, занавесками и т.п.

5-6). В случае возникновения у Вас каких-либо претензий
ваши права будут защищены законом " О ЗАЩИТЕ ПРАВ
ПОТРЕБИТЕЛЕЙ " Российской Федерации.

остата:

Рис.6

6)

РЕКОМЕНДАЦИИ И СОВЕТЫ

При первом подключении может появиться некоторый запах, который
исчезнет после начала работы прибора.
Следует присматривать за детьми, чтобы они не играли с прибором. Не
следует вставлять/ внедрять что-либо в прибор.
Этот прибор не предусмотрен для использования людьми (в том числе и
детьми) с нарушениями физических или умственных способностей.

7)

ПРОФИЛАКТИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Чтобы сохранить рабочие параметры прибора, необходимо регулярно
удалять пыль внутри аппарата, проводя пылесосом по решеткам прибора.
Чтобы удалить пыль, необходимо использовать мягкую тряпку. Чтобы
удалить пятно, увлажните тряпку. Никогда не использовать абразивных
средств, шлифовальных материалов, а также содержащих ацетон, чтоб не
повредить окраску и поверхность прибора.

8)

ЗНАКИ СООТВЕТСТВИЯ

Знаки соответствия, выдаваемые L.C.I.E. (Центральная лабора-
тория производителей электрических приборов), гарантируют, что
приборы отвечают требованиям нормативных документов по
работоспособности и безопасности.
Продукция относится к категории безопасных приборов и отвечает

Cat C

самым жестким требованиям по обеспечению комфортных
условий. Приборы соответствуют требованиям директив
европейского сообщества по безопасности (директива по
низковольтному оборудованию) и электромагнитной
совместимости (CEM). Технические характеристики приборов
отвечают требованиям Promotelec "электрические приборы для
комфортного микроклимата". Благодаря применению только

IP 24

лучших технологий в продукции , абсолютно все серии
обогревателей Nobø выполнены в брызгозащищенном
исполнении (класс влагозащиты IP24) и могут эксплуатироваться

Classe II

во влажных помещениях. Все серии обогревателей и
полотенцесушителей Nobø (в том числе в комплектации с сетевой
вилкой) имеют II класс электрозащиты и не требуют заземления.

9)

СРОК ЭКСПЛУАТАЦИИ

Срок эксплуатации прибора составляет не менее 30 лет при условии
соблюдения соответствующих правил по установке и эксплуатации.

10)

УТИЛИЗАЦИЯ ПРИБОРА

Прибор подвергается утилизации в соответствии с нормами, прави#
лами и способами, действующими в месте утилизации.

10)

СЕРТИФИКАЦИЯ ПРОДУКЦИИ

Товар сертифицирован на территории России, соответствует требованиям
технических регламентов Таможенного союза:

ТР ТС 004/2011 "О безопасности низковольтного оборудования"
ТР ТС 020/2011 "Электромагнитная совместимость технических средств"

Сертификат соответствия: TC RU C-NO.АЯ46.B.75642
Срок действия: 26.07.2016-25.07.2017
Орган по сертификации продукции и услуг: орган по

сертификации средств информатизации АНО "СЕРТИНФО"

Изготовитель: Glen Dimplex Nordic

Сервисный центр: г. Видное, Южная промзона, дер. Дыдылдино, Пуговичино [phone]

Адреса сервисных центров на территории России и стран СНГ Вы можете уточнить на сайте http://www.noboinfo.ru/
