Page 1
Nobby 220
Руководство пользователя
www.nobby.ru
Page 2
Уважаемый покупатель
Благодарим вас за выбор продукции компании
Nobby.
Вы приобрели мобильный телефон Nobby 220.
Перед началом эксплуатации телефона внимательно прочитайте данное руководство, в котором содержится важная информация по использованию
телефона. Рекомендуем сохранить настоящее руководство и использовать его в качестве справочного
материала.
Надеемся, что использование данного телефона
будет соответствовать вашим ожиданиям.
Назначение изделия
Данный абонентский терминал является специальным оборудованием для подключения к операторским сетям стандарта 2G, 3G, 4G для передачи
речи и данных с поддержкой различных профилей
подключения (в зависимости от типа устройства и
технических характеристик данной модели).
Наименование технического регламента
Соответствует:
- ТР ТС 004/2011 «О безопасности низковольтного
оборудования»;
- ТР ТС 020/2011 «Электромагнитная совместимость
технических средств».
2
Page 3
Схема устройства
7
8
1
2
3
4
5
6
Рис. 1-2
3
9
10
12 13
11
14
Page 4
1. Разговорный динамик
2. Экран
3. Кнопка навигации
4. Кнопка «Назад»
5. Кнопка завершения вызова/
Выключение телефона
6. Кнопки центральной клавиатуры
7. Кнопка вызова меню/ОК
8. Кнопка принятия вызова
9. Фонарь
10. Камера
11. Динамик
12. Разъем micro-usb
13. Разъем для наушников
14. Микрофон
4
Page 5
Технические характеристики
Цветной дисплей: .......................................................LСD TFT
Диагональ: ..............................................................................2,4”
Разрешение экрана:.................................................240x320
Габариты:.................................................. 124.5 x 51 x 13 мм
Сим-карты:................................................... 1 мини, 1 микро
Емкость батареи:......................................................1000 мАч
Память: ............................................ROM 32 Мб, RAM 32 Мб
Камера:...................................................................................есть
Макс. объем и тип карты памяти:...................... до 16 Гб
Рабочий диапазон:........................................GSM 900/1800
Мультимедиа:...........................................Радио, диктофон,
Аудио-разъем:.................................................................3,5 мм
Версия Bluetooth: ..............................................................v.2.1
Фонарик:................................................................................ есть
В комплект входит:
• абонентская радиостанция GSM 900/1800;
• аккумуляторная батарея;
• зарядное устройство;
• руководство пользователя;
• гарантийный талон.
Примечание: комплектация может быть изменена
без дополнительного уведомления.
МП3 плеер, будильник, СМС,
аудио-плеер, видео-плеер, камера
5
Page 6
Настройка телефона
Установка SIM-карт и карты памяти
Ваш телефон поддерживает одновременно 2
SIM-карты (одну mini-SIM и одну micro-SIM).
1. Отключите телефон удерживая клавишу 5 (рис. 1).
2. Откройте заднюю крышку телефона: подцепите
заднюю крышку используя специальное углубление.
3. Извлеките аккумуляторную батарею (рис. 3).
4. Установите SIM-карты и карту памяти в соответствующий слот, как это показано на схеме (рис. 4, 5).
Обращайте внимание на срез SIM-карт при установке.
5. Установите карту памяти в слот (рис. 5), в соответствии со схемой указанной под крышкой телефона.
6. Верните аккумулятор в телефон (рис. 3):
7. Закройте заднюю крышку телефона.
8. Включите телефон удерживая клавишу 5 (рис. 1).
Внимание!
Карта памяти не входит в комплект поставки и
продается отдельно.
6
Page 7

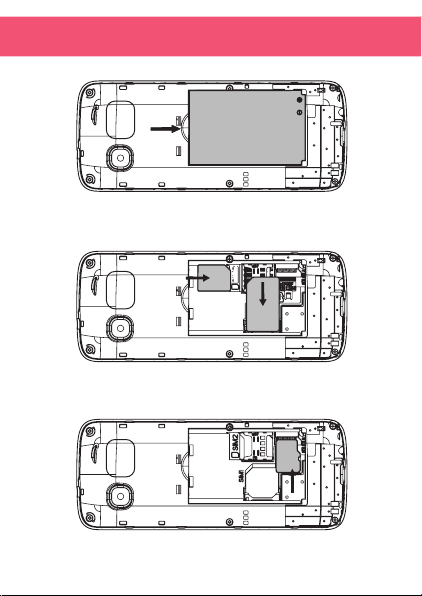

Рис. 3
SIM2
Рис. 4
Рис. 5
7
SIM1
Micro SD
Page 8
Включение/выключение телефона
Включение телефона:
нажмите и удерживайте клавишу 5 (рис. 1) в течение
нескольких секунд. Если необходимо, введите
PIN-код SIM-карт и нажмите ОК или центральную
клавишу.
PIN-код предоставляет Ваш оператор сети, для
изменения PIN-кода перейдите в Меню – Настройки
– Безопасность - Изменить PIN1/2.
Выключение телефона:
нажмите и удерживайте клавишу 5 (рис. 1) в течение
нескольких секунд.
Сброс до заводских настроек
Зайдите в основное меню:
пункт Настройки - Настройки сброса.
Далее введите пароль.
В зависимости от модели возможны варианты:
0000, 1234, 1122.
Внимание!
Все персональные данные и файлы будут удалены.
Не забудьте выполнить резервное копирование.
Сброс настроек не удаляет данные с карты памяти.
8
Page 9
Зарядка и подключение к ПК
Зарядка телефона
Подключите зарядное устройство к телефону в
разъем 12 (рис. 1), а блок питания в сетевую розетку.
Значок зарядки аккумулятора в верхнем правом
углу телефона должен показать заряд.
Подключение к ПК
Подключите один конец кабеля (micro-USB) к
телефону, а второй конец (USB type A) к USB порту на
ПК. В случае правильного подключения, Вы получите доступ к файлам телефона на ПК.
Внимание!
USB-кабель не входит в комплектацию телефона.
9
Page 10
Меню телефона
1. Браузер
Пункт меню, позволяющий настроить выход в WAP
интернет.
2. Контакты
Список контактов в вашем телефоне и на SIM-картах, с возможностью просмотра и добавления
новых контактов.
3. Журнал звонков
Журнал с историей входящих, исходящих и пропущенных звонков, а также настройки вызова.
4. Сообщения
Инструмент для создания и отправки сообщений.
Позволяет просматривать входящие сообщения и
управлять ими на телефоне и SIM-картах.
5. Радио
Программа для прослушивания радиостанций.
6. Камера
Инструмент, позволяющий делать фото и видео
файлы.
10
Page 11
7. Мультимедиа
Включает в себя: видео-камеру, аудиоплеер,
видео-плеер, галерею, диктофон.
8. Развлечения
Включает в себя игры и другие приложения.
9. Файлы
Инструмент для просмотра файлов и папок, находящихся в телефоне и на карте памяти.
10. Органайзер
Включает в себя такие инструменты как: будильник,
календарь, калькулятор, мировое время, фонарь,
секундомер, настройки bluetooth
11. Настройки
Пункт меню, в котором вы можете настроить необходимые параметры и настроить телефон под себя.
Звонок будет осуществляться по списку, начиная с
первого. Если первый контакт окажется недоступен,
произойдет переадресация на второго по списку
участника и т. д.
1 1
Page 12
Дополнительная информация
Производитель: ООО «Регион Ритейл», 142784, г. Москва,
п. Московский, Киевское ш., 22-й км, домовл. 4, стр.1, этаж 6, блок А.
Филиал изготовителя: Сычуань Викин комьюникэшн технолоджи ко,
лтд. Сычуань фтз, р-н Чуанань Линганг, ул. Луошань Джинганг роуд
№36.
Импортер: ООО «Регион Ритейл», 142784, г. Москва, п. Московский,
Киевское ш., 22-й км, домовл. 4, стр.1, этаж 6, блок А.
Данное устройство произведено под торговой маркой Nobby®,
зарегистрированной на территории Российской Федерации. Все права
защищены. Указанные в описании товара иные торговые марки и
номера моделей мобильных устройств являются собственностью их
правообладателей и использованы исключительно с целью информирования потребителя о совместимости данного аксессуара.
Спецификации и информация о продукте и его внешний вид могут
быть изменены без уведомления пользователя в целях улучшения
качества продукта. Фактический интерфейс устройства может
отличаться от представленного в данном руководстве.
Гарантия и срок эксплуатации
Гарантий срок на мобильный телефон - 2 года. Срок эксплуатации 2 года. Другие подробности вы можете узнать в гарантийном талоне.
Информация для связи
Телефон: 8 800 700 1414 (звонок с территории РФ бесплатный).
Адрес: 142784, г. Москва, п. Московский, Киевское ш., 22-й км,
домовл. 4, стр.1, этаж 6, блок А. E-mail: [email protected]
Товар изготовлен: 25.12.2018
Изделие произведено в КНР.
12
Page 13
Меры предосторожности
В местах, где существует запрет на использование сотовой связи, связанный с возможностью
создания помех для чувствительного оборудования
– самолетах, медицинских учреждениях, или
наличием вблизи горючих материалов – заправках,
химических производствах, а также там, где указаны
соответствующие запрещающие знаки, необходимо
соблюдать правила пользования мобильными
устройствами.
Не рекомендуется использовать мобильное
устройство за рулем транспортного средства, без
функции «свободные руки». В случае отсутствия
данной функции, нужно остановить машину на
время разговора. Нахождение телефона в районе
расположения подушек безопасности может
привести к травме, в случае срабатывания систем
безопасности автомобиля.
В целях безопасности вашего устройства не
рекомендуется:
• подвергать устройство воздействию высокой
температуры и повышенной влажности;
• подвергать телефон сильным ударам, т.к. это
может привести к поломке устройства;
• располагать устройство рядом с медицинскими
приборами, а также рядом с приемным оборудова-
13
Page 14
нием (теле- и радиоприемников, офисной
техникой);
• подключать ЗУ к телефону, если в нем нет батареи
питания (аккумулятора);
• вынимать аккумулятор в процессе зарядки
телефона;
• заряжать устройство в местах повышенной
влажности.
В целях безопасности вашего устройства
запрещается:
• разбирать телефон (аккумулятор, ЗУ);
• во время зарядки, накрывать устройство, т.к.
данное действие может привести к перегреву и
воспламенению
В целях безопасности Вашего устройства
рекомендуется:
• использовать оригинальные аксессуары (аккумуляторы, ЗУ) для предотвращения повреждений и
выхода телефона из строя;
• перед извлечением аккумулятора, выключить
телефон (для предотвращения потери данных,
хранящихся в устройстве);
• заряжать телефон в хорошо проветриваемом
помещении, подальше от взрывоопасных предметов.
14
Page 15
Для чистки вашего устройства от загрязнений,
используйте мягкую, сухую ткань. Не рекомендуется
при обработке устройства и его комплектующих,
использовать влажные ткани, а также сильнодействующие химические средства, спирт, алкогольную
продукцию, бензин.
При зарядке устройства, рекомендуется использовать указанное в инструкции значение переменного тока, т.к. неверное напряжение может
привести к возгоранию, а также повреждению
телефона или зарядного устройства. Не используйте зарядное устройство, если существуют видимые
повреждения кабеля. Не разбирайте ЗУ и не
выдергивайте из розетки за кабель. Рекомендуется
отсоединять ЗУ от розетки придерживая за блок
питания зарядного устройства.
Транспортировка товарной продукции производится всеми видами транспорта, на разные расстояния. Товар должен быть упакован в тару или другие
компоненты и материалы предприятия-изготовителя, которые обеспечивают сохранность и безопасность техники от механических воздействий, а
также от порчи и потерь при транспортировке,
перевозке и хранении продукции.
15
Page 16
Для длительного хранения продукции используется внутренняя (специальный упаковочный лист
или полиэтилен) и внешняя (оригинальная коробка
от производителя) упаковка товара.
Продукция должна храниться при температуре
от +5°С до +50°С. Утилизация продукции вместе с
бытовым мусором запрещена и производится в
специальных пунктах.
Информация о мерах, которые следует предпринять при обнаружении неисправности изделия:
В случае обнаружения неисправности оборудования:
- выключите оборудование;
- отключите оборудование от электрической сети;
- обратитесь в сервисный центр или к авторизованному дилеру для получения консультации или ремонта оборудования. Адреса организаций, уполномоченных продавцом на принятие претензий от покупателей и производящих ремонт и техническое
обслуживание товара можно посмотреть на сайте:
https://nobby.ru/ru/gsm/service/
16
