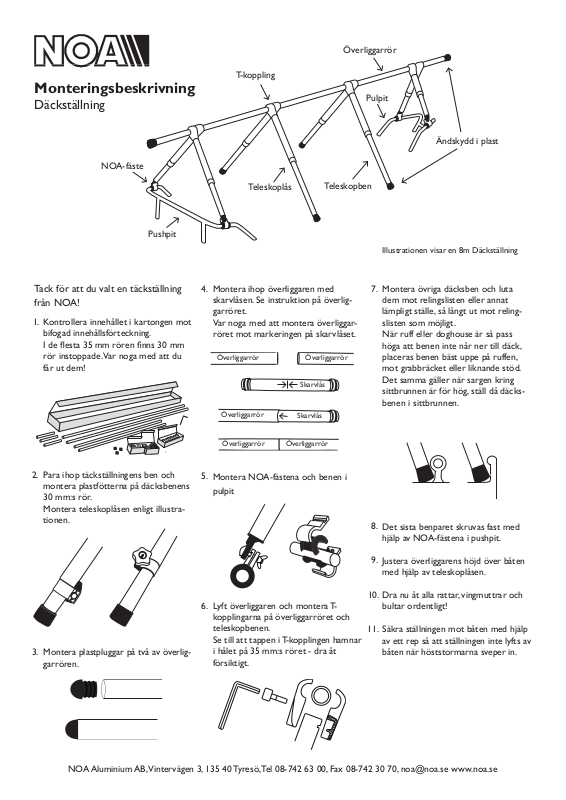

Monteringsbeskrivning
Däckställning
NOA-fäste
Överliggarrör
T-koppling
Pulpit
Ändskydd i plast
Pushpit
Tack för att du valt en täckställning
från NOA!
1.
Kontrollera innehållet i kartongen mot
bifogad innehållsförteckning.
I de esta 35 mm rören nns 30 mm
rör instoppade. Var noga med att du
får ut dem!
Teleskoplås
Montera ihop överliggaren med
4.
Teleskopben
skarvlåsen. Se instruktion på överliggarröret.
Var noga med att montera överliggarröret mot markeringen på skarvlåset.
Överliggarrör
Överliggarrör
Överliggarrör
Överliggarrör
Skarvlås
Skarvlås
Överliggarrör

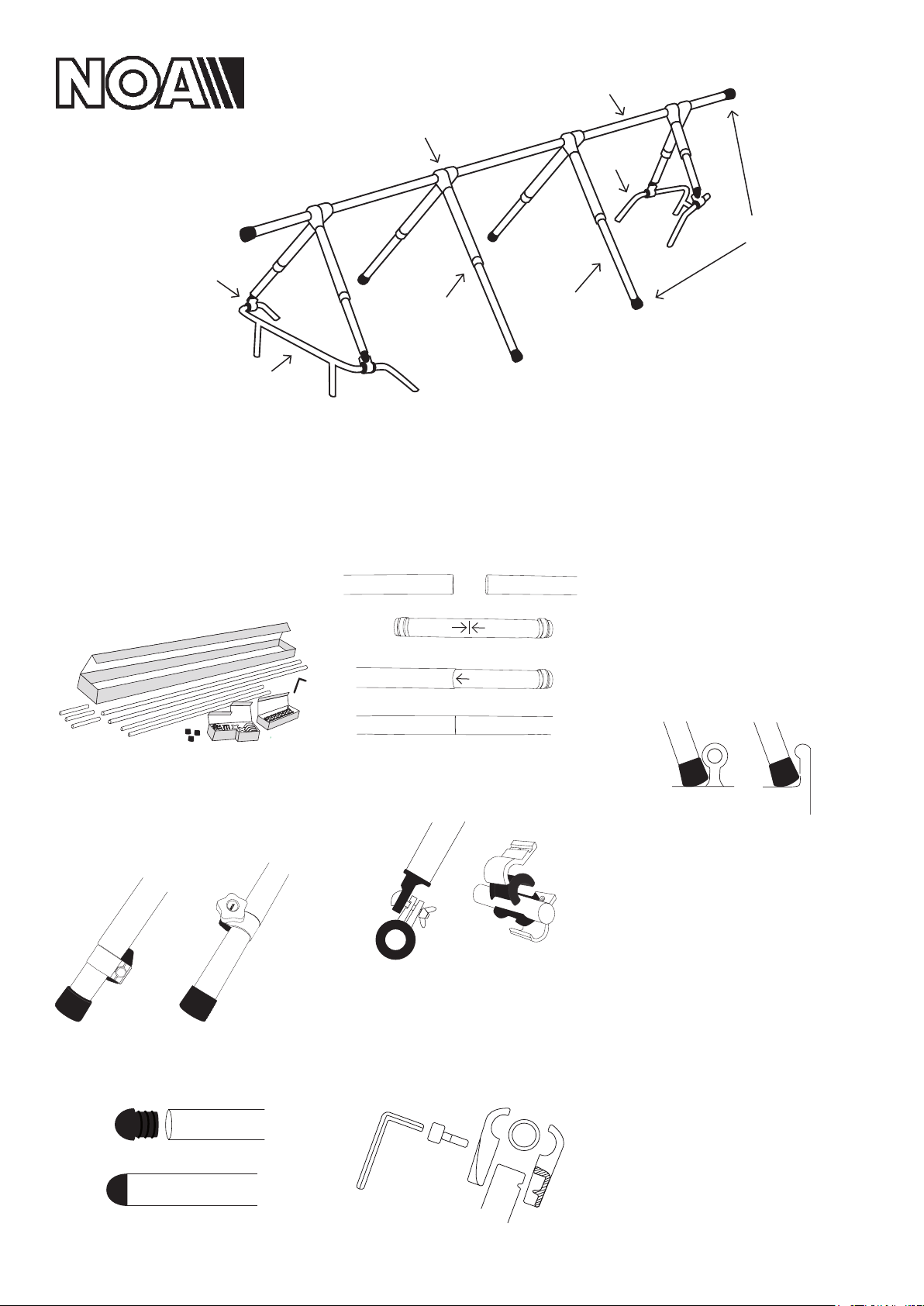

Illustrationen visar en 8m Däckställning
Montera övriga däcksben och luta
7.
dem mot relingslisten eller annat
lämpligt ställe, så långt ut mot relingslisten som möjligt.
När ruff eller doghouse är så pass
höga att benen inte når ner till däck,
placeras benen bäst uppe på ruffen,
mot grabbräcket eller liknande stöd.
Det samma gäller när sargen kring
sittbrunnen är för hög, ställ då däcksbenen i sittbrunnen.
Para ihop täckställningens ben och
2.
montera plastfötterna på däcksbenens
30 mm:s rör.
Montera teleskoplåsen enligt illustrationen.
3.
Montera plastpluggar på två av överliggarrören.
5.
Montera NOA-fästena och benen i
pulpit
6.
Lyft överliggaren och montera Tkopplingarna på överliggarröret och
teleskopbenen.
Se till att tappen i T-kopplingen hamnar
i hålet på 35 mm:s röret - dra åt
försiktigt.
8.
Det sista benparet skruvas fast med
hjälp av NOA-fästena i pushpit.
9.
Justera överliggarens höjd över båten
med hjälp av teleskoplåsen.
10.
Dra nu åt alla rattar, vingmuttrar och
bultar ordentligt!
11.
Säkra ställningen mot båten med hjälp
av ett rep så att ställningen inte lyfts av
båten när höststormarna sveper in.
NOA Aluminium AB, Vintervägen 3, 135 40 Tyresö, Tel 08-742 63 00, Fax 08-742 30 70, [email protected] www.noa.se
