NN 408 MINI WASH

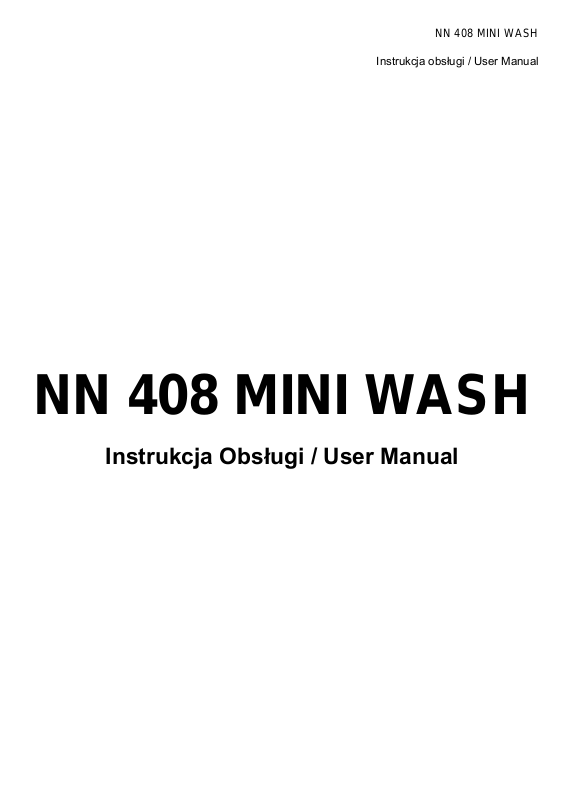

Instrukcja obsługi / User Manual

NN 408 MINI WASH

Instrukcja Obsługi / User Manual

Page 2

NN 408 MINI WASH

Instrukcja obsługi / User Manual

POLSKI

Spis treści

Zawartość opakowania .............................................................................................................. 2

Bezpieczeństwo użytkowania .................................................................................................... 2

Konserwacja urządzenia ............................................................................................................ 3

Struktura menu .......................................................................................................................... 3

Struktura DMX ........................................................................................................................... 3

Parametry techniczne ................................................................................................................ 4

Informacja o zużytym sprzęcie elektrycznym i elektronicznym .................................................. 4

Page 3

NN 408 MINI WASH

Instrukcja obsługi / User Manual

Zawartość opakowania

Przed rozpakowaniem urządzenia upewnij się, że opakowanie jest nie uszkodzone i zawiera następu- jące elementy:

 głowa ruchoma  instrukcja obsługi  przewód zasilający

Bezpieczeństwo użytkowania

Przed użyciem prosimy o szczegółowe zapoznanie się z instrukcją obsługi. Prosimy również o zachowanie

jej na przyszłość. Instrukcja zawiera zasady bezpiecznego korzystania z urządzenia.

UWAGA! URZĄDZENIA NIE WOLNO WYRZUCAĆ DO ODPADÓW DOMOWYCH.

To oznaczenie oznacza, że produkt nie może być wyrzucany razem z odpadami domowymi w całej UE.

W celu zapobiegnięcia potencjalnym szkodom dla środowiska lub zdrowia, zużyty produkt należy poddać

recyklingowi. Zgodnie z obowiązującym prawem, nie nadający się do użycia sprzęt elektryczny i elektro-

niczny należy zbierać osobno, w specjalnie do tego celu wyznaczonych punktach zbierania zużytego

sprzętu, celem ich przetworzenia i ponownego wykorzystania na podstawie obowiązujących norm ochrony

środowiska.

Produkt opisany w tej instrukcji jest zgodny z dyrektywami europejskimi, dlatego jest oznaczony znakiem

CE.

Urządzenie należy trzymać z dala od dzieci i niewykwalifikowanych osób. Producent nie ponosi

odpowiedzialności za szkody spowodowane nieprawidłowym użytkowaniem.

Przed użyciem upewnij się, że obudowa nie jest uszkodzona, a ruchy PAN i TILT wykonywane są w peł-

nym zakresie.

‐‐0.5m

Zapewnij minimum 0,5 m dystansu pomiędzy urządzeniem a materiałami łatwopalnymi.

Urządzenie pracuje na zasilaniu oznaczonym na obudowie – nie należy podłączać do prądu o innych

parametrach. Odłącz urządzenie z zasilania przed zdjęciem obudowy lub konserwacją.

Urządzenie do użytku wewnętrznego, trzymać z dala od wilgoci. Nie należy narażać produktu na bezpo-

średnie działanie słońca lub innych urządzeń oświetleniowych.

Nie należy patrzeć bezpośrednio w soczewkę, światło może wywołać atak epileptyczny u osób

światłoczułych lub osób z epilepsją. Przestrzeganie tej zasady jest obowiązkowe.

Nie należy instalować urządzenia na podłożu narażonym na wibracje.

Soczewka i filtry muszą być wymienione w przypadku pęknięcia.

Kiedy urządzenie jest zawieszone, należy zamocować linkę bezpieczeństwa do odpowiedniego

punktu montażowego.

Nie należy transportować produktu trzymając za ramię lub korpus.

Page 4

NN 408 MINI WASH

Instrukcja obsługi / User Manual

Konserwacja urządzenia

1. Urządzenie może użytkować tylko wykwalifikowany personel, szkody spowodowane użytkowaniem niezgodnym z przeznaczeniem lub próbą samodzielnej naprawy nie podlegają gwarancji. Wewnątrz

opakowania nie ma żadnych części serwisowych, naprawy mogą być wykonywane wyłącznie przez

autoryzowany punkt serwisowy.

2. Nie pozwól, aby elementy optyczne weszły w kontakt z olejem, tłuszczem lub jakimkolwiek podobnym płynem.

3. Regularne czyszczenie umożliwia długotrwałe użytkowanie oraz pozwala na zachowanie odpowied- niej jasności. Do czyszczenia systemu optycznego używaj miękkiej szmatki. Czyść również wentylator

oraz otwory wentylacyjne.

Struktura menu

MODE

DOWN

ENTER

FUNKCJA

A001--A512

+ - zapis

Tryb DMX512 (tryb Master/Slave)

AU01--AU02

+ - zapis

Tryb auto (01 – szybko; 02 – wolno)

SNON--SNOF

+ - zapis

Tryb sound (ON – włączony; OF – wyłączony)

RPON--RPOF

+ - zapis

Odwrócone ruchy Pan

RTON--RTOF

+ - zapis

Odwrócone ruchy Tilt

RDON--RDOF

+ - zapis

Zmiana orientacji wyświetlacza

DFON--DFOF

+ - zapis

Reset

Struktura DMX

Kanał

Nazwa

Zakres

Wart.

pocz. DMX

Wart.

końc. DMX

CH1

Pan

0-360°

255

CH2

Tilt

0-220°

255

CH3

Szybkość ruchów Pan i Tilt

Szybko-wolno

255

CH4

Jasność diody LED

Wył.-wł.

255

CH5

Szybkość efektu stroboskopu

Szybko-wolno

255

CH6

Dimmer diody czerwonej

Ciemno-jasno

255

CH7

Dimmer diody zielonej

Ciemno-jasno

255

CH8

Dimmer diody niebieskiej

Ciemno-jasno

255

CH9

Tryb DMX512

Kontrola kanałów CH1-CH8

127

Tryb auto 1

AU01 – szybko

128

169

Tryb auto 2

AU02 – wolno

170

209

Tryb sound

SNON

210

249

Reset

–

250

255

Page 5

NN 408 MINI WASH

Instrukcja obsługi / User Manual

Parametry techniczne

Zasilanie: AC 100-240V, 50/60 Hz Moc: 20W

Źródło światła: 4x9W dioda LED (RGB 3w1) Zakres ruchów Pan: 360° Zakres ruchów Tilt: 220°

Tryby pracy: auto, sound, master/slave, DMX512

Kanały DMX: 9 Wymiary urządzenia: 20x19x22 cm

Waga netto: 1 kg

Informacja o zużytym sprzęcie elektrycznym i elektronicznym

Głównym celem regulacji europejskich oraz krajowych jest ograniczenie ilości odpadów powstałych

ze zużytego sprzętu elektrycznego i elektronicznego, zapewnienie odpowiedniego poziomu jego zbierania, odzysku i recyklingu oraz zwiększenie świadomości społecznej o jego szkodliwości dla środowiska naturalnego, na każdym etapie użytkowania sprzętu elektrycznego i elektronicznego. W związku

z powyższym należy wskazać, iż gospodarstwa domowe spełniają kluczową rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Użytkownik sprzętu przeznaczonego dla gospodarstw domowych jest zobowiązany po jego zużyciu do oddania zbierającemu zużyty sprzęt elektryczny i elektroniczny. Należy jednak pamiętać, aby produkty należące do grupy sprzętu

elektrycznego lub elektronicznego utylizowane były w uprawnionych do tego punktach zbiórki.

Page 6

NN 408 MINI WASH

Instrukcja obsługi / User Manual

ENGLISH

Table of contents

Packaging contents ................................................................................................................... 6

Safety rules ................................................................................................................................ 6

Menu structure ........................................................................................................................... 7

DMX structure ............................................................................................................................ 7

Technical specification ............................................................................................................... 8

Information about used electrical and electronic equipment ...................................................... 8

Page 7

NN 408 MINI WASH

Instrukcja obsługi / User Manual

Packaging contents

Before unpacking the device, ensure that the packaging is undamaged and contains the following items:

 moving head;  user manual;  power cable.

Safety rules

Please read the user manual in detail before use. Please also keep it for future reference. The manual con-

tains rules for the safe use of the device.

WARNING! THE DEVICE MUST NOT BE DISPOSED OF WITH HOUSEHOLD WASTE. This symbol indi-

cates that this product must not be disposed of with household waste, according to the EU and your national law. In order to prevent potential damage to the environment or health, the used product must be recycled. In accordance with current legislation, unusable electrical and electronic devices must be collected

separately at the designated facilities for recycling, acting on the basis of applicable environmental

standards.

The product described in this manual comply with European directives and it is therefore CE marked.

Keep the device away from children and unqualified persons. The manufacturer is not liable for damage

caused by improper use.

Before use, make sure the housing is not damaged and PAN & TILT movements are fully functional.

‐‐0.5m

Ensure a minimum distance of 0.5 m between the appliance and flammable materials.

The device operates on the power supply marked on the housing – do not connect to a power supply with

different parameters. Disconnect the device from the power supply before removing the housing or per-

forming maintenance.

Indoor device, keep away from moisture. Do not expose the product to direct sunlight or other lighting

devices.

Do not look directly into the lens – the light may cause an epileptic attack in light-sensitive people or people

with epilepsy. Compliance with this rule is mandatory.

Do not install the device on a surface subjected to vibration.

The lens and filters must be replaced if they break.

When the device is hanged, attach the safety rope to a suitable mounting point.

Do not transport the product by holding arm or body.

Page 8

NN 408 MINI WASH

Instrukcja obsługi / User Manual

Device maintenance

1. The device may only be used by qualified personnel, damage caused by improper use or attempted repair is not covered by the warranty. There are no service parts inside the packaging, repairs may only be carried out by authorized service center.

2. Do not allow optical components to come into contact with oil, grease or any similar liquid.

3. Regular cleaning allows of long term use and maintains proper brightness. Use a soft cloth to clean the optical system. Also clean the fan and air vents.

Menu structure

MODE

DOWN

ENTER

FEATURE

A001--A512

+ - save

DMX512 mode (Master/Slave mode)

AU01--AU02

+ - save

Auto mode (01 – fast; 02 – slow)

SNON--SNOF

+ - save

Sound mode (ON – on; OF – off)

RPON--RPOF

+ - save

Reversed Pan movements

RTON--RTOF

+ - save

Reversed Tilt movements

RDON--RDOF

+ - save

Display flip

DFON--DFOF

+ - save

Reset

DMX structure

Channel

Feature name

Range

Min. DMX

value

Max DMX

value

CH1

Pan

0-360°

255

CH2

Tilt

0-220°

255

CH3

Pan & Tilt speed adjustment

Fast-slow

255

CH4

LED brightness adjustment

OFF-ON

255

CH5

Strobe effect speed adjustment

Fast-slow

255

CH6

LED-R (red) dimmer

Dark-bright

255

CH7

LED-G (green) dimmer

Dark-bright

255

CH8

LED-B (blue) dimmer

Dark-bright

255

CH9

DMX512 mode

Control of channels CH1-CH8

127

Auto mode 1

AU01 – fast

128

169

Auto mode 2

AU02 – slow

170

209

Sound mode

SNON

210

249

Reset (RST)

–

250

255

Page 9

NN 408 MINI WASH

Instrukcja obsługi / User Manual

Technical specification

 Power supply: 100-240V, 50/60 Hz  Power: 20W  Light source: : 4x9W LED (RGB 3in1)  Pan: 360°  Tilt: 220°  Operation modes: auto, sound, master/slave, DMX512  DMX channels: 9  Device dimensions: 20x19x22 cm  Net weight: 1 kg

Information about used electrical and electronic equipment

The main goal of European and national law regulations is to reduce the amount of waste produced from used electrical and electronic equipment, to ensure an appropriate level of collection, recovery and recycling of used equipment, and to increase public awareness of its harmfulness to the environment, at each stage of use of electrical and electronic equipment. Therefore, it should be pointed out that households play a key role in contributing to reuse and recovery, including recycling of used equipment. The user of electrical and electronic equipment – intended for households – is obliged to return it to authorized collector after its use. However, it should be remembered that products classified as electrical or electronic equipment should be disposed of at authorized collection points.
