Shed 625
PWUP-LI062SH-AZ01B
Instruction Manual
Használati útmutató
Ръководство на потребителя
Korisničko uputstvo
Manual de utilizare
Before using this product, carefully read all product documentation and retain it for future reference.
v.3
Page 2
Thank you for purchasing our products!
Front View
Please read this manual before using the product.
Focusing on quality at competitive prices, nJoy
designs consumer products for a better and
enjoyable way into the digital world.
This UPS will protect your electronic equipment from
physical damage and will provide emergency battery backup
power to prevent data loss in the event of power problems.
Package Contents1
UPS Unit.
User Manual.
USB Cable.
Management Software CD.
Power Cord.

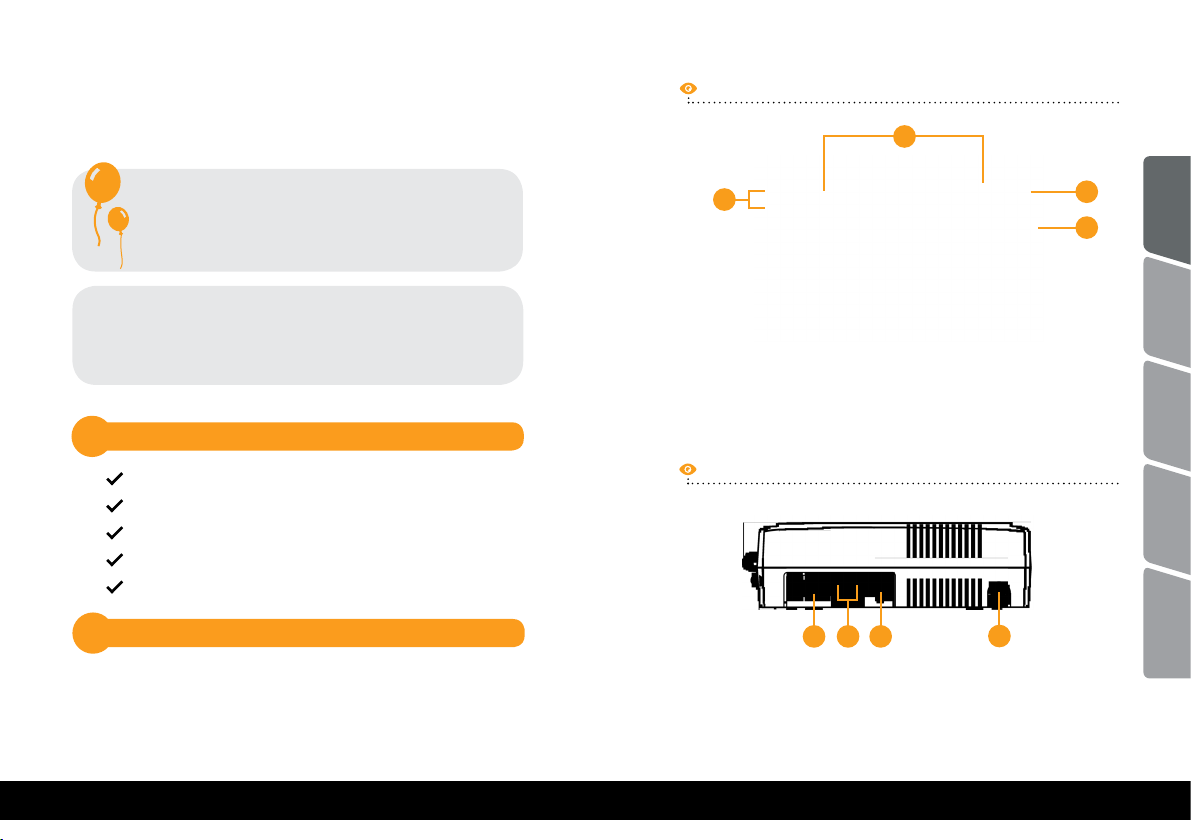

Product Overview2
This compact UPS is going to protect your electronic
equipment from damage and data loss in case of power
failures. This UPS features three LED indicators to
display the status of the UPS unit.
1
2

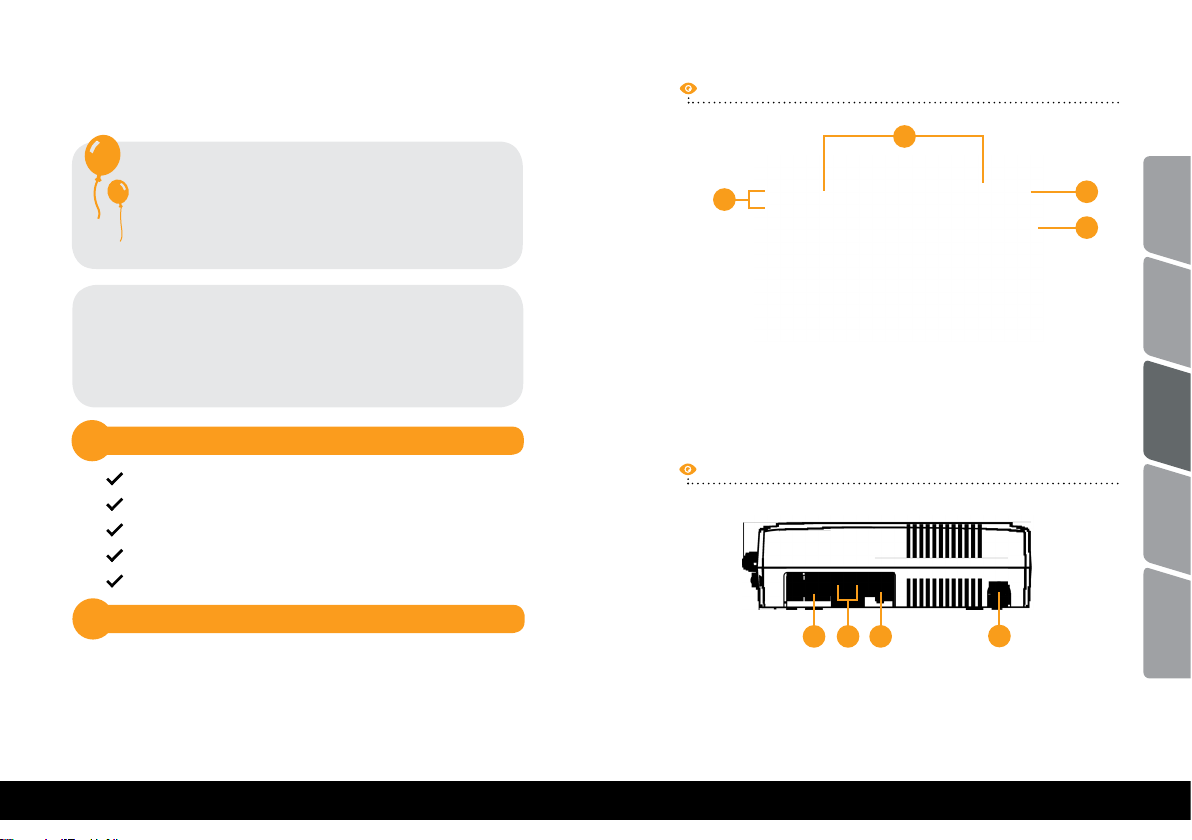

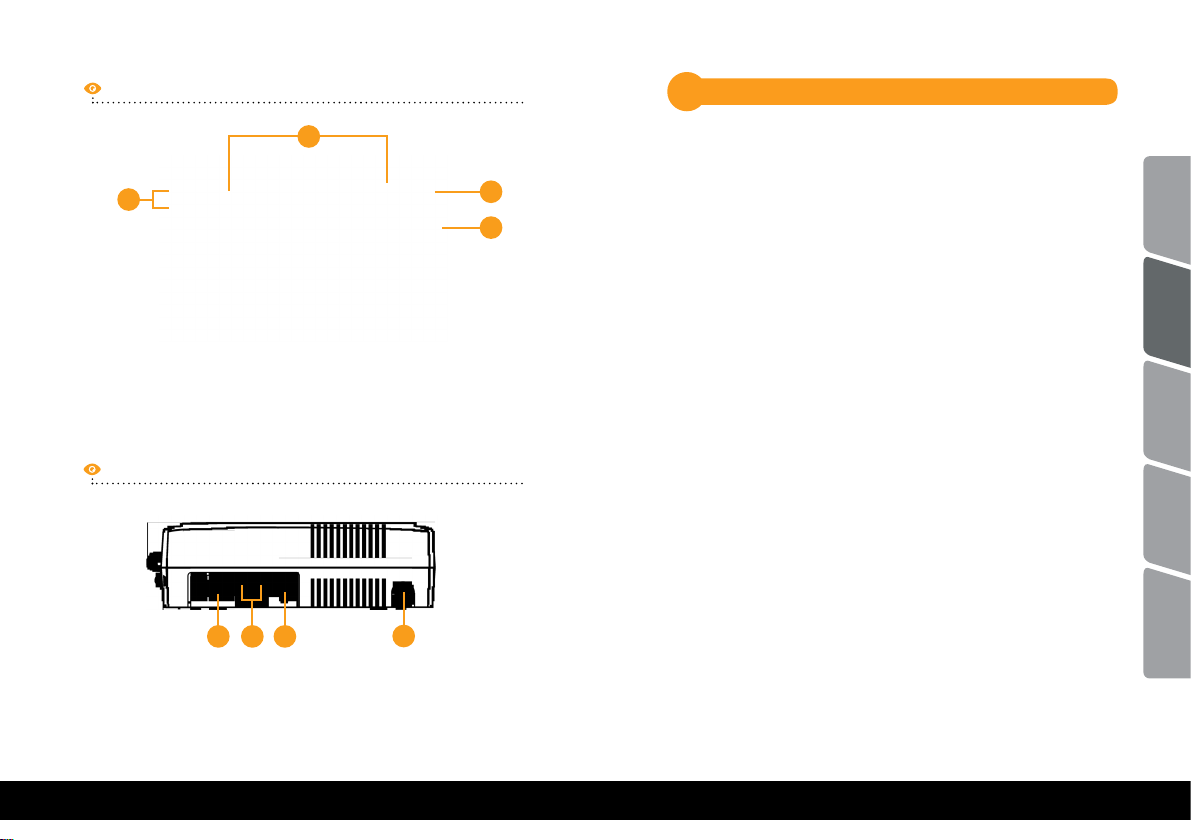

1. AC power outlet
2. LED Indicator
Side View
65
7
5. Network/phone line protection
6. TV antenna protection
3. AC power input
4. Circuit breaker
8
7. USB communication port
8. Power switch
4
3
English
български MagyarSrpski
Română
02 03
Page 3
Installation3
Connecting your equipment and first usage3.1
The UPS can protect your equipment from all
power problems such as surge, spikes, blackouts,
brownouts and line noise. When AC power is
present and the ON/OFF switch is turned ON, the
UPS is always charging the battery and provides
power to the equipment from AC line directly. A
reliable built-in battery can provide stable power
in order for you to complete your work, save your
data and safely shut down your system when
there is a utility power blackout.
The UPS is simple to operate and install. Please
read the following steps before connecting any
equipments to this UPS:
Step 1. Connect the UPS to a grounded AC power
outlets.
Step 2. Please turn ON the ON/OFF switch and
charge the battery at least 8 hours for a full
load before you start to use the UPS.
Step 3. Plug your PC or peripheral equipment
(printer, tv, scanner, fax, speakers etc.) into
the power outlets of the UPS
provide emergency battery backup power during
mains blackouts as well as surge protection
from surges and spikes).
CAUTION
Do NOT plug
LASER PRINTERS
into any of the
outlets.
Do NOT plug any
SURGE STRIPS
into any of the
outlets.
(these will
Step 4. Connect the USB cable to your computer.
Step 5. Connect the network / internet cables to the
RJ45 outlet.
English
български MagyarSrpski
Română
04 05
Page 4
Status Indicators
General Specifications3.2
4
ǘ ON/OFF Switch
This controls the power of all the UPS outlets.
ǘ Outlet protection for network/phone line
The RJ45/RJ11 outlets can provide protection
against surge and spikes for your internet line.
ǘ USB Port
The built-in USB port connects to your computer,
automatically saves your data and shuts down
your computer (with the help of the included
software) in case of power failure.
ǘ Cold Start Function
When the UPS is off and there is no connection
to the power supply, it’s still possible to start the
UPS unit using the remaining battery power.
ǘ Software
Your personal computer can receive the status of
the UPS regarding the utility power line, utility
power failure and battery status by signals that
are sent through the USB port with the help of
the software on your CD .
Status Visual Indication Alarm
AC Mode
On battery
Low Battery
Battery
Replacement
Overload
UPS Fault
Green Power On
LED - On
Yellow Batt. Mode
LED- Flash
Yellow Batt. Mode
LED - Flash
Red Fault
LED - ON
Green Power ON
LED - ON
Red Fault
LED - ON
Not applicable
Sounding every 10 seconds
Sounding every second
Sounding every 2 seconds
Sounding every 0.5 seconds
Continously sounding
Important Safety Warnings5
Place the UPS indoors in an area that has
adequate airflow and no excessive dust. Do
NOT allow the UPS to be exposed to moisture,
rain, excessive heat or direct sunlight.
English
български MagyarSrpski
Română
06 07
Page 5
Important Safety Warnings5
The use of the UPS is NOT recommended in
life support applications where failure of this
equipment can reasonably be expected or when
its safety or effectiveness could be affected
significally.
Please always disconnect the input power
cord from the wall outlet before replacing the
battery.
Do NOT dispose of the battery in a fire. The
battery may explode.
Do NOT open or damage the battery. It contains
an electrolyte that is toxic and harmful to the
skin and eyes.
Replacing the battery6
1. TURN
the unit over
and remove the
screws located
on the bottom
of the UPS to
open the battery
cover.
2. LIFT
the battery
out of the
compartment
and disconnect
the two wires
connecting it to
the UPS. Replace
with the same
type of battery.
English
3. SLIDE
the battery
compartment
cover back to the
battery housing.
български MagyarSrpski
Proper disposal of the battery is required.
Please follow your local laws/regulations
regarding battery disposals.
Use tools with insulated handles to replace the
battery to avoid personal injury. Due to energy
hazard, please remove wrist watches and hand
jewlery when replacing the battery.
This symbol on the product or on its packaging indicates that this product shall not be
treated as household waste.
Instead it shall be handed over to the applicable collection point for the recycling of
electrical and electronic equipment.
By ensuring this product is disposed of correctly, you will help prevent potential negative
consequences for the environment and human health, which could otherwise be caused
by inappropriate waste handling of this product.
The recycling of materials will help to conserve natural resources.
Disposal of Old Electrical & Electronic Equipment
(Applicable in the European Union and other European countries with
separate collection systems)
08 09
Română
Page 6
Problemi i resenje7
Problem Possible Cause Solutions
Köszönjük, hogy termékeinket vásárolja!
Kérjük, olvassa el ezt az útmutatót, mielőtt a terméket
használatba venné!
The UPS will not
turn on.
Yellow LED is
flashing and
the alarm beeps
intermittently while
connected to the
utility power.
UPS shuts down
after a few seconds
and the circuit
breaker is protected.
Inadequate runtime.
Battery is
disconnected or
utility power is
not available.
UPS is not
connected
properly to the
utility power.
Line breaker
protected.
UPS output is
shortcircuited,
possibly due
to defective
computer.
Battery is not
fully charged.
Battery is near
the end of life.
Connect the battery and
ensure power is available
at the wall outlet.
Connect the UPS
according to the
installation guide.
Press the breaker.
Disconnect your computer
from the UPS and then
press the breaker.
Charge the unit for at least
4 hours.
As a battery ages, the a
mount of runtime available will decrease. You
can replace the battery by
following the steps above.
A ’minőség versenyképes áron’ célkitűzésre
koncentrálva az nJoy a digitális világba vezető út
jobbá és élvezetesebbé tételére alkotja
fogyasztói termékeit.
Ez a szünetmentes tápegység megvédi elektronikai
eszközeit a fizikai károsodástól és az áramellátás zavarai
esetén vészhelyzeti tartalékáramot biztosít az adatvesztés
megakadályozása érdekében.
Csomag tartalma1
UPS egység.
Használati útmutató.
USB kábel.
Kezelőszoftver CD.
Tápkábel.
Termékáttekintő2
Ez a kompakt UPS megvédi elektronikai berendezéseit
az áramszünet okozta károsodástól és adatvesztéstől.
A UPS egység állapotát állapotjelző LED-ek mutatják.
English
български MagyarSrpski
Română
10 11
Page 7
Elölnézet
Üzembe helyezés3
2

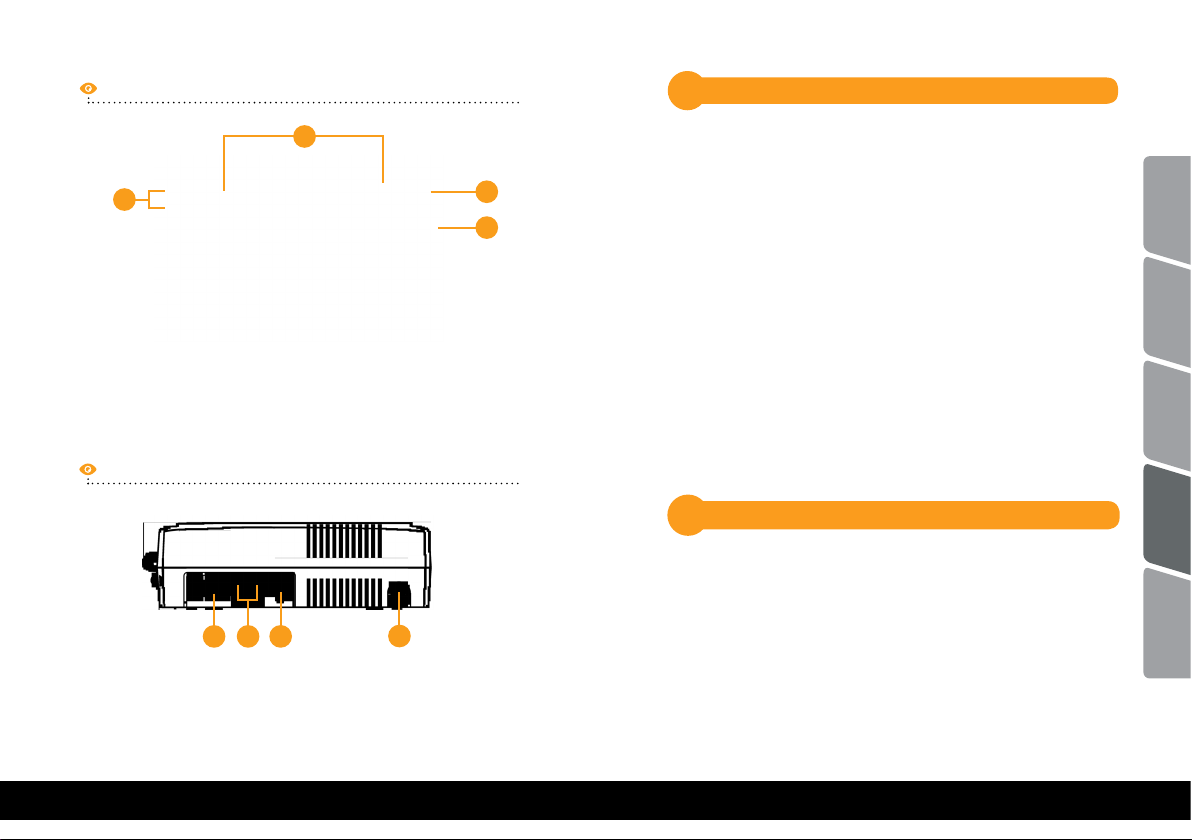

1. Váltóáram kimenet
2. Állapotjelző LED-ek
Oldalnézet
65
7
5. Hálózat/telefonvonal védelem
6. TV antenna védelem
1
3. Váltóáram bemenet
4. Áramköri megszakító
8
7. USB kommunikációs port
8. Tápkapcsoló gomb
A UPS megvédi az Ön készülékeit minden
4
3
áramproblémától, legyen az túlfeszültség,
tüske, áramszünet, feszültségesés vagy hálózati
zaj. Amikor van bejövő váltóáram és az ON/OFF
English
kapcsoló ON állásban van, akkor a UPS mindig
tölti az akkumulátort, és a csatlakoztatott
készüléket közvetlenül a hálózatról látja el
árammal. Egy megbízható beépített akkumulátor
gondoskodik a stabil áramellátásról, hogy Ön
befejezhesse a munkáját, elmenthesse az adatait,
és biztonságosan leállíthassa a rendszert hálózati
áramszünet esetén.
A szünetmentes tápegység kezelése és üzembe
български MagyarSrpski
helyezése egyszerű. Kérjük, olvassa el az
alábbi lépéseket, mielőtt bármilyen eszközt
csatlakoztatna ehhez a UPS-hez:
Română
12 13
Page 8
Készülék csatlakoztatása és első használat3.1
Általános tulajdonságok3.2
Lépés 1. Csatlakoztassa a UPS-t egy földelt váltóáramú
aljzathoz!
Lépés 2. Kérjük, állítsa az ON/OFF kapcsolót ON állásba,
és töltse az akkumulátort legalább 8 órán
keresztül a teljes töltöttség eléréséhez, mielőtt
megkezdené a szünetmentes tápegység
használatát!
Lépés 3. Csatlakoztassa a PC-jét vagy perifériás eszközét
(nyomtató, TV, szkenner, fax, hangszórók stb.) a
UPS kimeneti aljzataihoz (ezek vészhelyzeti
tartalékáramot biztosítanak áramszünet esetén,
valamint védelmet nyújtanak a túlfeszültség és a
tüskék ellen is.)
FIGYELMEZTETÉS
NE csatlakoztasson
LÉZERNYOMTATÓT
semelyik kimeneti
aljzathoz!
NE csatlakoztasson
TÚLFESZÜLTSÉGVÉDŐT
semelyik kimeneti
aljzathoz!
Lépés 4. Csatlakoztassa az USB kábelt a számítógépéhez!
Lépés 5. Csatlakoztassa a hálózati/Internet kábeleket az
RJ45 csatlakozóhoz!
ǘ ON/OFF kapcsoló
Ez vezérli a UPS összes kimeneti aljzatának
áramellátását.
ǘ Kimeneti védelem a hálózatnak/telefonvonalnak
Az RJ45/RJ11 kimenetek védelmet nyújtanak
Internet vonalának a túlfeszültség és a tüskék
ellen.
ǘ USB Port
A beépített USB porthoz csatlakoztatott
számítógép automatikusan elmenti az
Ön adatait és le áll (a mellékelt szoftver
segítségével) áramszünet esetén.
ǘ Hidegindítás funkció
Amikor a UPS kikapcsolt állapotban van, és
nincs csatlakoztatva a hálózati áramhoz, be
lehet kapcsolni a UPS egységet, felhasználva
annak megmaradt töltöttségét.
ǘ Szoftver
Az Ön számítógépe a CD-n található szoftver
segítségével USB porton keresztül megkapja a
szünetmentes tápegység állapotinformációit
a hálózati vezetékről, áramszünetről, akku
üzemmódról és alacsony akku töltöttségről.
English
български MagyarSrpski
Română
14 15
Page 9
Állapotjelzések
4
Fontos biztonsági figyelmeztetések5
Státusz Vizuális jel Riasztás
Váltóáram mód
Akkumulátorról
Alacsony
töltöttség
Akku csere
Túlterhelés
UPS hiba
Zöld váltóáram
LED - világít
Sárga akku mód
LED - villog
Sárga akku mód
LED - villog
Piros hibajelző
LED - világít
Zöld váltóáram
LED - világít
Piros hibajelző
LED - világít
Nincs
Sípolás 10 mp-enként
Sípolás mp-enként
Sípolás 2 mp-enként
Sípolás 0,5 mp-enként
Folyamatos sípolás
Fontos biztonsági figyelmeztetések5
Helyezze a UPS-t beltérbe, biztosítson
megfelelő szellőzést és óvja a túlzott portól! NE
tegye ki a UPS-t nedvességnek, esőnek, túlzott
hőhatásnak vagy közvetlen napfénynek!
A UPS használata NEM javasolt életfenntartó
készülékekhez, ahol az eszköz hibája az
életfenntartó készülék meghibásodását
okozhatja, vagy annak biztonságos
működését vagy hatékonyságát lényegesen
befolyásolhatja.
Kérjük, mindig húzza ki a bemeneti áram
kábelcsatlakozóját a fali aljzatból, mielőtt
kicseréli az akkumulátort!
NE dobja tűzbe az akkumulátort, mert az
felrobbanhat!
NE nyissa ki az akkumulátort és ne rongálja
meg azt! Mérgező, a bőrre és a szemre káros
elektrolitokat tartalmaz!
Az akkumulátorok megfelelő ártalmatlanítása
szükséges. Kérjük, kövesse a helyi
törvényeket és előírásokat az akkumulátorok
ártalmatlanításával kapcsolatosan!
Használjon szigetelt nyelű szerszámokat az
akkumulátor cseréjekor a személyi sérülés
elkerülésének érdekében! Biztonsága
érdekében, kérjük, vegye le karóráját és a kezén
lévő ékszereit az akkumulátor cseréjekor!
English
български MagyarSrpski
Română
16 17
Page 10
Akkumulátor cseréje6
Problémák és megoldások7
Probléma Lehetséges ok Megoldások
1. FORDÍTSA
fel az egységet
és távolítsa el a
csavarokat a UPS
alján az akkumulátorfedél
kinyitásához!.
2. EMELJE KI
az akkumulátort
a rekeszéből és
csatlakoztassa
le a UPS-hez
csatlakozó két
vezetéket.
3. CSÚSZTASSA
vissza az
akkumulátor
rekeszének
fedelét!
Azonos típusú
akkumulátorra
cserélje!
A régi elektromos és elektronikai eszközök ártalmatlanítása.
((Használatos az Európai Unióban és más elkülönített gyűjtőrendszerrel
rendelkező európai országokban.)
Ez a szimbólum a terméken vagy annak csomagolásán azt jelzi, hogy a terméket nem
szabad a háztartási szeméttel együtt kezelni.
Ehelyett le kell adni a megfelelő gyűjtőponton az elektromos és elektronikai eszközök
újrahasznosítására.
BA termék megfelelő ártalmatlanításának biztosításával Ön segít a környezetre és az
emberi egészségre potenciálisan negatív következmények megelőzésében, amelyek
ellenkező esetben a termék nem megfelelő hulladékkezeléséből eredhetnek.
Az anyagok újrahasznosítása segíti a természeti erőforrások megóvását.
A UPS nem kapcsol
be.
Sárga LED
villog szakaszos
hangriasztás
mellett, miközben
a hálózati áramhoz
csatlakoztatva
van.
A UPS lekapcsol
néhány
másodpercen
belül, és az
áramköri
megszakító
kiold.
Elégtelen
áthidalási idő.
Az akkumulátor
nincs
csatlakoztatva,
vagy nincs hálózati
áramellátás a fali
csatlakozóban.
A UPS nincs
megfelelően
csatlakoztatva a
hálózati áramhoz.
Az áramköri
megszakító
kioldott.
A UPS kimeneten
rövidzárlat van,
vélhetően egy
hibás számítógép
miatt.
Az akkumulátor
nincs teljesen
feltöltve.
Az akkumulátor
a hasznos
élettartamának
vége felé jár.
Csatlakoztassa az
akkumulátort és
ellenőrizze, hogy
van-e áram a fali
csatlakozóban!
Csatlakoztassa a UPS-t
az üzembe helyezési
útmutatóban leírtak
szerint!
Nyomja be a megszakítót!
Válassza le a
számítógépet a UPSről, majd nyomja be a
megszakítót!
Töltse az akkumulátort
legalább 4 órán át!
Az akkumulátor üzemideje idővel csökken. Az
akkumulátor cseréjének
lépéseit feljebb találja.
English
български MagyarSrpski
Română
18 19
Page 11
Благодарим Ви, че закупувате нашите продукти!
Моля прочетете това ръководство преди да използвате продукта.
Ние в nJoy сме фокусирани в осигуряването
на висококачествени продукти на достъпни
цени. Проектираме и изработваме продукти,
които правят досега Ви с цифровия свят по-
добър и по-приятен!
Този UPS ще предпази Вашето електронно
оборудване от физическа повреда и ще осигури
аварийно захранване на акумулаторната батерия,
за да се предотврати загуба на данни в случай на
проблеми със захранването.

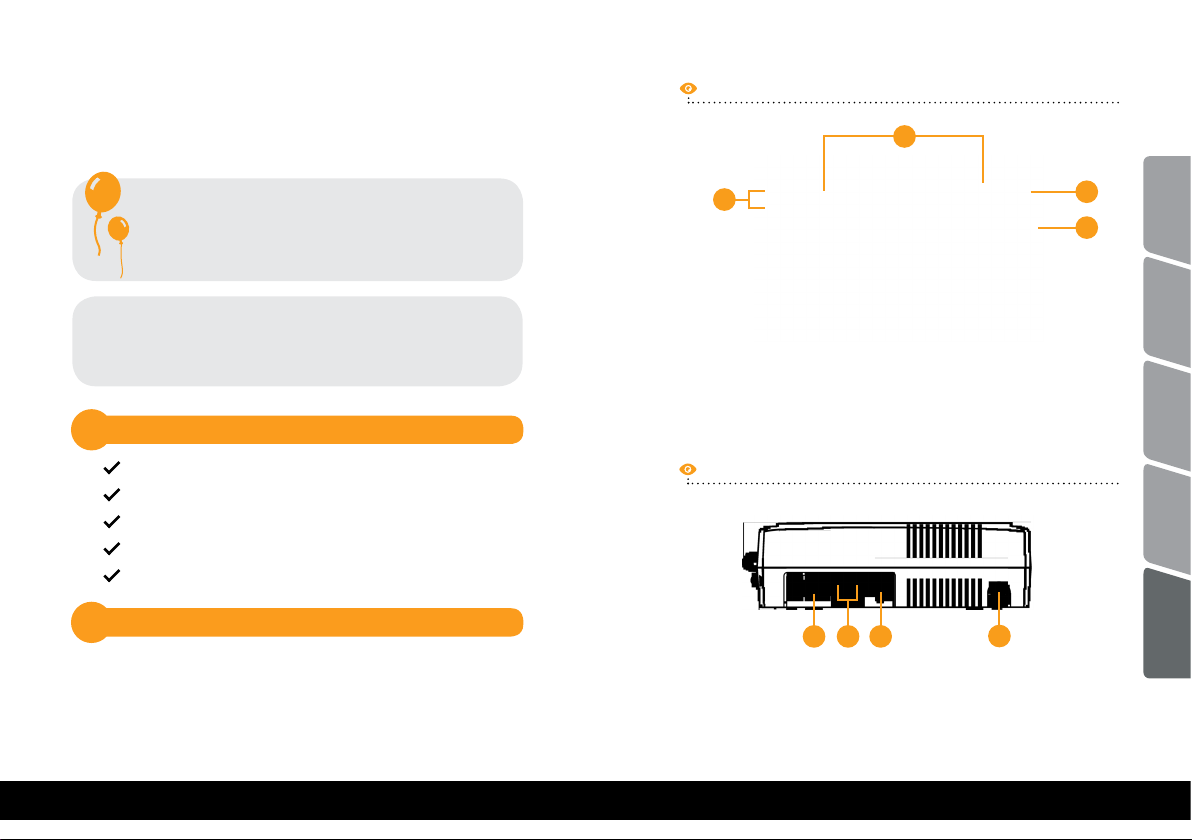

Изглед отпред
2
1. Контакт
2. Светодиоден индикатор
1
3. захранващ кабел
4. Прекъсвач
4
3
English
Съдържание на опаковката1
UPS устройство.
Изглед отстрани
Ръководство на потребителя.
USB кабел.
CD със софтуер за управление.
Захранващ кабел.
Общ преглед на продукта2
Този компактен UPS ще предпази вашето
електронно оборудване от повреда и загуба на
данни в случай на спиране на захранването. Той
е снабден с три Светодиодни индикатора (LED),
които показват статуса на UPS устройството.
5. Защита на мрежата /
телефонната линия
6. Защита на ТВ антена
65
7
7. Комуникационен USB порт
8. Захранващ ключ
8
20 21
български MagyarSrpski
Română
Page 12
Инсталация3
Свързване на Вашето оборудване и първо
3.1
използване
UPS-ът може да предпази вашето оборудване
от всички видове проблеми със захранването
– спиране на тока, шум в линията, внезапни
спадове и скокове на захранването и други.
Когато има захранване и ключът е в положение
ON , UPS-ът винаги зарежда батерията и
осигурява захранване на оборудването
директно от линията на променливия ток.
Надежната, вградена батерия може да
осигури стабилно захранване в случай на
непредвидено прекъсване на захранването.
Това ще Ви помогне да завършите вашата
работа, запазите информацията си и
безопасно да изключите системата.
Този UPS е лесен за инсталиране и
експлоатация. Моля прочетете следните
стъпки преди да свържете каквото и да е
оборудване към него :
Стъпка 1. Свържете UPSа към заземен електрически
контакт.
Стъпка 2. Моля включете захранващия ключ (в
позиция ON) и заредете минимум 8 часа
батерията, преди да започнете използвате
UPS устройството.
Стъпка 3. Включете вашия PC или периферно
устройство (принтер, телевизор, скенер,
факс и др) в контакта на UPS устройството
(това ще осигури както стабилно захранване
в случай на непредвидено прекъсване на
захранването, така и защита от
пренапрежение в случаи на токови удари и
внезапни промени в захранването).
ВНИМАНИЕ
Не включвайте
ЛАЗЕРНИ ПРИНТЕРИ
в който и да било
от контактите.
Стъпка 4. Свържете USB кабела във вашия компютър.
Стъпка 5. Свържете мрежовия/интернет кабел в жак
RJ45.
Не включвайте
РАЗКЛОНИТЕЛИ, в
който и да било от
контактите.
English
български MagyarSrpski
Română
22 23
Page 13
3.2
Общи спецификации
4
Статус на индикаторите
ǘ ON/OFF Ключ
Това контролира захранването на всички
контакти на UPS устройството.
ǘ Контактна защита за мрежата
телефонната линия
RJ45/RJ11 контактите могат да осигурят
защита срещу пренапрежение и
краткотрайни пикове за интернет линията.
ǘ USB Порт
Вграденият USB порт се свързва към
компютъра, автоматично записва данните
и изключва вашия компютър (с помощта на
включения софтуер) в случай на повреда в
електрозахранването
ǘ Функция „Студен Старт“
В случаите когато UPS устройството е
изключено и няма връзка към източник
на захранване то може да бъде включено,
като се използва оставащата мощност на
батерията.
ǘ Софтуер
Вашия персонален компютър може да
получи статуса на UPS устройството по
отношение на електрозахранването,
прекъсването на електрозахранването,
батерията и изтощената батерия. Всичко
това става посредством сигнали, които
са изпратени чрез USB порта с помоща на
софтуера на вашето CD.
Статус Визуална Индикация Аларма
Режим на
електрозахранване
На батерия
Изтощена
батерия
Смяна на
батерията
Претоварване
Повреда на UPS
5
Важни предупреждения за безопасност
Зелена мощност -
Включена
Светодиод-Включен
Включен жълт
светодиод за режим на
батерия
Светодиод-Светкавица
Включен жълт
светодиод за режим на
батерия
Светодиод-Светкавица
Червено Повреда
Светодиод - Включен
Зелена мощност -
Включена
Светодиод - Включен
Червено Повреда
Светодиод - Включен
Не е приложимо
Издава звук
на всеки 10
секунди
Издава звук на
всяка секунда
звук на всеки 2
секунди
Издава звук
на всеки 0.5
секунди
Непрекъснато
звучи
Поставете UPS устройството в затворено чисто
помещение с нормална вентилация. НЕ ГО
ИЗЛАГАЙТЕ НА влага, дъжд, прекомерна топлина
или директна слънчева светлина.
English
български MagyarSrpski
Română
24 25
Page 14
5
Важни предупреждения за безопасност
Използването на този UPS не се препоръчва
при животоподдържащи приложения,
когато липсата на това оборудване може
да се очаква или когато безопасността или
ефективността могат да бъдат значително
засегнати.
Моля, винаги изключвайте захранващия
кабел от контакта на стената преди да
подмените батерията.
Не изхвърляйте батерията в огън.
Батерията може да експлодира.
Не отваряйте или повреждайте батерията.
Тя съдържа електролит, който е токсичен
и вреден за кожата и очите.
Батерията трябва да се изхвърли по
подходящия начин. Моля спазвайте
местните закони и наредби по отношение
на изхвърлянето на батериите.
За да се избегнат наранявания при смяна
на батерията използвайте инструменти
с изолирани дръжки. При смяна на
батерията поради енергийна опасност моля
премахнете ръчни часовници и бижута по
ръцете си.
6
Смяна на батерията
1. ИЗКЛЮЧЕТЕ
уреда и извадете
винтовете, които
се намират на
дъното на UPS,
за да отворите
капака на
батерията.
Изхвърляне на старо Електронно и Електрическо
оборудване.
(Приложимо в Европейския съюз и други европейски страни
със системи за разделно събиране на отпадъци)
Този символ върху продукта или опаковката му показва, че този продукт
не трябва да се третира като домакински отпадък.
Вместо това той трябва да бъде предаден в съответния събирателен пункт за
рециклиране на електрическо и електронно оборудване.
Като се погрижите този продукт да бъде изхвърлен по подходящ начин, вие
ще помогнете за предотвратяване на възможните негативни последствия за
околната среда и човешкото здраве, които биха могли да бъдат предизвикани от
неправилното изхвърляне като отпадък на този продукт.
Рециклирането на материалите ще помогне за запазването на природните
ресурси.
2. ПОВДИГНЕТЕ
батерията от
отделението и
изключете две
жици, които я
свързват към
UPSа. Заменете
батерията със
друга батерия от
същия вид.
3. ПЛЪЗНЕТЕ
обратно капака
на батерията на
неговото място.
English
български MagyarSrpski
Română
26 27
Page 15
7
Проблеми и решения
Проблем Възможна Причина Решение
Включете
батерията и
се уверете, че има
електрозахранване
в контакта на
стената.
Свържете
UPS-ът според
инструкциите
за инсталиране.
Натиснете
прекъсвача.
Изключете
вашия компютър
от UPSа и след
това натиснете
прекъсвача.
Заредете
устройството наймалко за 4 часа.
С изтичането на
срока на годност
на батерията,
времето и за
ефективна работа
ще намалява. Вие
можете да смените
батерията като
следвате стъпките
по горе .
UPS-ът няма да се
включи.
Жълтия светодиод
премигва и алармата
звъни периодично,
докато устройството
е свързано към
електрозахранването.
UPS-ът се
изключва след
няколко секунди
и прекъсвачът се
включва.
Къса
продължителност
на живота на
батерията.
Батерията е
изключена или няма
електрозахранване в
контакта на стената.
UPS-ът не е свързан
правилно към
електрозахранването.
Прекъсвачът на
линията е включен.
Късо съединение на
включения към UPSа
хардуер,( вероятно
поради повреда
на този хардуер –
компютър).
Батерията не е
напълно заредена.
Батерията е към
края на своята
годност.
Hvala što ste ukazali poverenje nama i
našim proizvodima!
Molimo vas da pre upotrebe detaljno pročitate ovo uputstvo.
Mi se, kao kompanija nJoy, fokusiramo na to da
obezbedimo kvalitetan proizvod po pristupačnoj ceni
kako bi vama kao našim korisnicima omogućili što veći
užitak u svetu digitalnih komunikacija i tehnologija.
Ovaj UPS uređaj pruža zaštitu vašoj elektronskoj opremi
od fizičkih oštećenja prouzrokovanih nepravilnostima u radu
naponske mreže, istovremenu obezbeđujući određeni period
autonomnog rada u slučaju nestanka struje, čime se sprečava
trenutno gašenje uređaj i samim tim gubitak podataka .
Pakovanje sadrži1
UPS uređaj
Korisničko uputstvo
Strujni kabl (prikačen za uređaj)
CD sa upravljačkim aplikacijama
Kablove za baterije (priključene)
Pregled uređaja2
Ovaj kompaktni UPS uređaj vrši funkciju zaštite vaše
elektronske opreme i sprečava gubitak podataka u slučaju
nestanka struje. Uređaj je opremljen LED indikatorima
koji imaju tri funkcije obaveštavanja o radu UPS-a.
English
български MagyarSrpski
Română
28 29
Page 16
Pogled sa prednje strane
Instalacija3
2
1. Utičnice za potrošače (izlazi)
2. LED indikator
Pogled sa bočne strane
65
7
5. Zaštita za mrežni konektor/
telefonsku liniju
6. Zaštita za TV antenski ula
1
3. Ulaz za naponsku mrežu
4. Prekidačr
8
7. USB port
8. Taster za uključivanje/
isključivanje
UPS štiti vašu opremu od svih strujnih problema
kao što su iznandne promene napona, fluktuacije
4
3
i nagli skokovi. Kada je napajanje iz distributive
mreže stabilno i UPS je uključen, uređaj će
English
održavati punjenje baterije i napajati priključene
potršače direktno preko naponske mreže.
Pouzdana, ugrađena baterija će vam u slučaju
nestanka struje omogućiti da završite ono što ste
započeli da radite i bezbedno ugasite sistem.
UPS uređaj se izuzetno lako instalira i koristi.
Molimo vas da pre povezivanja pročitate uputstvo
za povezivanje:
български MagyarSrpski
Povezivanje opreme i pokretanje3.1
Prvi korak . Povežite UPS sa naponskom mrežom
preko uzemljene utičnices.
Drugi korak . Uključite UPS preko tastera i napunite
Română
bateriju tokom perioda od barem
osam časova.
30 31
Page 17
Treći korak . Povežite vaš računar ili periferijske
uređaje (štampač, tv, skener, faks,
zvučnike itd.) preko strujnih utičnica
na UPS-u (na ovaj način ćete obezbediti
autonomni radu u određenom periodu
tokom nestanka struje kao i zaštitu od
naglih promena u naponu).
UPOZORENJE!
NEMOJTE priključivati
LASERSKE
ŠTAMPAČES na ovim
uređaj.
NEMOJTE
priključivati produžne
kablove ili razdelnike
sa ovim uređajem.
Četvrti korak . Povežite USB sa vašim računarom.
Peti korak . Povežite mrežni kabl sa utičnicom
tipa RJ45.
Osnovne odlike uređaja3.2
ǘ Taster za uključivanje/isključivanje
Ovim tasterom se dovodi ili prekida dovod struje
na utičnicama UPS uređaja.
ǘ Zaštita za mrežnu i telefonsku utičnicu
Konektori tipa RJ45/RJ11 štite vaše uređaje
od varijacija napona na računarskoj mreži ili
telefonskoj liniji.
ǘ USB Port
USB port omogućava povezivanje računara sa
UPS uređajem radi naprednijeg upravljanja,
Upravljačka aplikacija, u slučaju nestanka
struje, vrši automatsko snimanje podataka i
bezbedno gašenje računara.
ǘ “Hladno startovanje”
Čak i kada UPS nije neko vreme bio priključen
na strujnu mrežu i dalje je moguće iskoristiti
preostali kapacitet baterija.
ǘ Upravljačke aplikacije
Ukoliko ste instalirali upravljačku aplikaciju
na vaš računar, preko njega možete pratiti sve
informacije o radu vašeg UPS uređaja, kao što je
stanje baterije, stanje naponske mreže kao i da
primate upozorenja u tome da su baterije gotovo
prazne .
English
български MagyarSrpski
Română
32 33
Page 18
Indikatori statusa
4
Status Vizuelni indikator Alarm
AC režim
Rad na
bateriji
Baterija na
izmaku
Zamena
baterija
Preopterećenje
Greška kod
UPSa
Zeleni LED indikator
je uključen
Žuti LED indikator
treperi
Žuti LED indikator
treperi
Crveni LED indikator
je uključen
Zeleni LED indikator
je uključen
Crveni LED indikator
je uključen
Nije primenjivo
Oglašava se svakih 10
sekundi
Oglašava se svake
sekunde
Oglašava se svake dve
sekunde
Oglašava se na svakh
pola sekunde
Stalno uključen
Korišćenje ovog UPS uređaja NIJE preporučljivo
za uređaje sa namenom održavanja životnih
funkcija, gde prestanak rada ove opreme može
da se očekuje ili kada sigurnosne preporučene
mere mogu biti prekoračene.
Molimo vas da uvek isključite uređaj sa
naponske mreže kada menjate baterije.
NEMOJTE izlagati baterije direktnom plamenu
jer to može dovesti do eksplozije.
NEMOJTE otvarati ili pokušavati da oštetite
baterije. Baterije sadrže elektrolitski rastvor
koji je toksičan i korozivan pa može dovesti do
povreda kože i očiju.
Baterije se moraju odlagati na adekvatan način.
Molimo vas da pri odlaganju konsultujete
lokalne zakone o očuvanju životne sredine i
odlaganju otpadnih materijala i supstanci.
English
български MagyarSrpski
Važna bezbednosna upozorenja5
vas da pri zameni baterija koristite alat koji
je izolovan. Pored toga, usled opasnosti od
Kako bi izbegli eventualne povrede, molimo
UPS koristite samo u zatvorenom prostoru koja
je adekvatno provetrena i bez preterano velike
količine prašine. NEMOJTE izlagati UPS uređaj
strujnog udara, savetujemo da pri zameni
baterija sa sebe uklonite sve metalne predmete
poput satova, nakita i sličnog.
vlazi, kiši, prekomernog toploti ili direktnom
suncu.
34 35
Română
Page 19
Zamena baterija6
Problemi i rešenja7
Problem Moguć uzrok Rešenje
1. Položite uređaj
gornji poklopac
i uklonite
šrafove kako
bi omogućili
pristup
baterijama.
2. Izvucite
bateriju i
uklonite dve žice
koje je povezuju
sa UPS uređajem.
Izvršite zameni
istim tipom
3. Vratite bateriju
nazad na
mesto, povežite
je i zatvorite
poklopac.
baterije.
Zbrinjavanje starih električnih i elektronskih uređaja
(Primenjivo u Evropskoj uniji i ostalim evropskim državama s posebnim
sistemima za odlaganje).
Ovaj simbol na proizvodu ili na ambalaži, znači da se proizvod ne sme bacati kao kućni
otpad.
Umesto toga potrebno je predati ga na odgovarajućim sabirnim punktovima za
recikliranje električne i elektronske opreme.
Potvrdom da je ovaj uređaj zbrinut kako treba, sprečavate potencijalne negativne
posledice po životnu sredinu i ljudsko zdravlje.
Recikliranje materijala pomaže u očuvanju prirodnih resursa.
UPS se ne uključuje.
Žuti LED indikator
treperi i alarm se
stalno oglašava
kad god je uređaj
povezan na
naponsku mrežu.
UPS se isključuje
nakon samo
nekoliko sekundi i
aktivira se osigurač.
Uređaj pruža
ne adekvatnu
autonomiju rada.
Baterija nije
povezana ili nije
ispravna.
UPS nije
pravilno
povezan sa
naponskom
mrežom.
Osigurač je
aktiviran.
Potršač
povezan sa
UPS-om je u
kratkom spoju.
Baterija nije do
kraja napunjena.
Životni vek
baterije je pri
kraju.
Povežite bateriju i proverite da li je uređaj povezan
sa naponskom mrežom.
Povežite UPS u skladu sa
uputstvom za instalaciju.
Pritisnite osigurač.
Uklonite potrošač
pokvezan sa UPS-om
i vratite osigurač o
originalan položaj.
Punite bateriju u trajanju
od barem 4 časa.
Vremenom autonomija
koju pruža rad na bateriji
će se smanjivati. Bateriju
možete zameniti u skladu
sa ranije opisanom procedurom.
English
български MagyarSrpski
Română
36 37
Page 20
Mulțumim pentru că ați ales produsele noastre!
Vedere Frontală
Vă rugăm citiți manualul de utilizare înainte de a pune în
Concetrându-ne pe calitate la preţuri competitive,
construim produse pentru consumatori în ideea unei
UPS-ul vă protejează echipamentele electronice de daune fizice
și oferă o baterie de rezervă pentru a preveni pierderile de date
în cazul întreruperilor accidentale ale energiei electrice.
Conținutul pachetului
1
funcțiune acest produs.
interacţiuni cât mai plăcute cu lumea digitală.
Unitatea UPS.
Manual de utilizare.
Cablu USB.
CD cu program de management.
Cablu de alimentare.
Prezentarea produsului
2
Acest produs are rolul de a vă proteja
echipamentele electronice de daune fizice și de a
preveni pierderile de date în cazul întreruperilor
accidentale ale energiei electrice, precum și
atunci când parametrii acesteia nu sunt conformi.
2
1. Prize pentru alimentarea
echipamentelor
2. Indicator LED
Vedere Laterală
65
7
5. Protecție LAN/linie telefonică
6. Protecție antena TV
1
3. Cablu de alimentare UPS
4. Întrerupător de circuit
(siguranță)
8
7. Port de comunicare USB
8. Buton Pornit/Oprit
4
3
English
български MagyarSrpski
Română
38 39
Page 21
Instalarea3
Conectarea echipamentelor și prima folosire3.1
UPS-ul vă poate proteja echipamentul de toate
problemele legate de tensiunea electrică cum
ar fi: supra-sarcina, fluctuații de tensiune,
căderi de tensiune și zgomotul de pe rețea. Când
curentul este prezent la rețeaua de alimentare și
comutatorul (ON/OFF) este pornit (ON) UPS-ul
își încarcă bateria și asigură echipamentului
energia necesară funcționării direct de la rețea.
Bateria poate oferi energia necesară pentru a vă
finaliza munca, salva datele și opri în siguranță
computerul atunci când apar căderi de tensiune.
UPS-ul este simplu de folosit și de instalat. Urmați
pașii de mai jos înainte de a conecta echipamentul
la UPS:
Pasul 1. Conectați UPS-ul la o priză cu
împământare.
Pasul 2. Apăsați butonul de pornire astfel încât
să fie în modul ON și lăsați bateria la
încărcat cel puțin 8 ore înainte de a folosi
UPS-ul.
Pasul 3. Conectați echipamentele electronice
(calculator, TV, imprimantă, centrale,
scanner, fax, boxe etc.) la prizele cu
protecție
necesară pentru funcționarea continuă în
siguranță a echipamentelor).
ATENȚIE
NU conectați
imprimante laser
în niciuna din
prizele UPS-ului.
(acestea vă vor furniza energia
NU conectați alte
ACCESORII CU
PROTECȚIE în
niciuna din prize.
Pasul 4. Conectați cablul USB la computer.
Pasul 5. Conectați cablul de rețea (internet) la
mufa corespunzătoare a UPS-ului (RJ45).
English
български MagyarSrpski
Română
40 41
Page 22
Specificații generale3.2
ǘ Buton ON/OFF
Acest buton controlează toate prizele UPS-ului.
ǘ Funcția de pornire la rece
UPS-ul poate fi pornit atunci cand nu există o
conexiune la rețeaua de electricitate atât timp
cât bateria este încărcată.
ǘ Priză protecție LAN/linie telefonică
Priza RJ45/RJ11 poate oferi protecție împotriva
supratensiunii și a fluctuațiilor de tensiune.
ǘ Port USB
Prin portul USB se face conexiunea cu
computerul. Acest port permite cu ajutorul
softului stingerea automată a computerului
și salvarea fișierelor în cazul căderilor de
tensiune pe rețeaua electrică.
ǘ Programul de management
Computerul dumneavoastră primește semnal
de la UPS tot prin cadrul acestui port USB
atunci când bateria este descărcată sau sunt
alte probleme cu UPS-ul. Computerul vă poate
informa despre starea UPS-ului dacă instalați
programul de management aflat pe CD.
Indicatorii de stare4
Status Indicator Vizual Alarmă
Mod AC
Pe baterie LED-ul galben clipește
Baterie
decărcată
Înlocuirea
bateriei
Suprasarcina
UPS defect
LED-ul verde rămâne
aprins
LED-ul galben clipește
LED-ul roșu
rămane aprins
LED-ul verde
rămâne aprins
LED-ul roșu rămâne
aprins
Nu este cazul
Alarma va suna la
fiecare 10 secunde
Alarma va suna la
fiecare secundă
Alarma va suna la
fiecare 2 secunde
Alarma sună la fiecare
0.5 secunde
Alarma va suna în
continuu
English
български MagyarSrpski
Română
42 43
Page 23
Instrucțiuni de siguranță5
Poziționați UPS-ul într-un loc aerisit și lipsit
de praf. NU permiteți ca UPS-ul să fie expus la
ploaie, umiditate, căldură excesivă sau direct în
lumina solară.
NU este recomandată folosirea UPS-ului
împreună cu echipamente de susținere a vieții.
Utilizați ustensile cu mânere izolate pentru
înlocuirea bateriei pentru a evita vătămarea
corporală. Din cauza potențialelor pericole vă
rugăm să înlăturați orice ceas sau bijuterie de
mână când înlocuiți bateria.
English
Întotdeauna deconectați UPS-ul de la rețeaua
de electricitate înainte de schimbarea bateriei.
NU aruncați bateria în foc întrucât aceasta
poate exploda.
NU desfaceți și nu loviți bateria. Aceasta
conține materiale toxice și nocive pentru piele
și ochi.
Acest simbol aplicat pe produs sau pe ambalajul acestuia indică faptul că acest produs nu
trebuie tratat ca pe un deșeu menajer.
El trebuie predat punctelor de reciclare a echipamentelor electrice și electronice.
Asigurându-vă că acest produs este dezafectat în mod corect, veţi ajuta la prevenirea
posibilelor consecințe negative asupra mediului și a sănătații umane, care ar fi putut
surveni daca produsul ar fi fost dezafectat în mod necorespunzător.
Reciclarea materialelor vă ajută la conser varea resurselor naturale.
Dezafectarea echipamentelor electrice și electronice vechi
(Se aplică pentru ţările membre ale Uniunii Europene și pentru alte țări
europene cu sisteme de colectare separată).
Aruncarea bateriei se face în condiții speciale.
Vă rugăm să consultați legile și reglementările
locale cu privire la eliminarea bateriilor.
44 45
български MagyarSrpski
Română
Page 24
Inlocuirea bateriei6
Probleme și soluții7
Problema Posibila Cauză Soluții
1.
INTOARCEȚI
unitatea
și scoateți
șuruburile
situate în
partea de jos
a UPS-ului
pentru a
deschide
capacul
bateriei.
2.
SCOATEȚI
bateria și
deconectați
cele 2 fire
conectate
la baterie.
Înlocuiți
bateria cu alta
de același tip.
3.
ÎNCHIDEȚI
compartimentul bateriei
glisând
capacul în
lăcașul special
și puneți
șuruburile la
loc.
UPS-ul nu pornește.
Led-ul galben
clipește iar alarma
sună intermitent.
Rețeaua de curent
funcționează
normal.
UPS-ul se întrerupe
după câteva secunde
și întrerupătorul de
circuit este protejat.
Descărcare rapidă a
bateriei.
Bateria nu este
conectată sau
UPS-ul nu este
alimentat de la nici
o sursă de curent.
UPS-ul nu este
conectat corect la
rețeaua de curent.
Intrerupător de
circuit protejat.
Echipamentul
conectat la
UPS este în
scurt-circuit.
Bateria nu este
complet încărcată.
Bateria este
aproape de
sfârșitul ciclului de
viață.
Conectați bateria și
verificați ca UPS-ul să
fie conectat la o priză
electrică funcțională.
Conectați UPS-ul
conform
instrucțiunilor din
manual.
Apăsați
întrerupătorul de
circuit.
Deconectați
echipamentul din UPS
și apăsați
întrerupătorul de
circuit.
Încărcați bateria cel
puțin 4 ore.
Bateriile sunt limitate
ca și durată de viață.
Urmați pașii de la
punctul 6 pentru a
schimba bateria.
English
български MagyarSrpski
Română
46 47
Page 25
EU Declaration of Conformity
Declarație UE de conformitate
We, manufacturer / importer
DAI-TECH SRL
28 Popa Șapcă
300057, Timișoara
Romania
declare that the product
Model name: Shed 625
Part Number: PWUP-LI062SH-AZ01B
is in conformity with
(EC conformity marking)
Tested with the listed standards, the above mentioned product was found
in compliance with 2004/108/EC EMC Directive and with 2006/95/EC LVD
EN 62040 – 2: 2006
IEC 61000 – 4 – 2: 2001
IEC 61000 – 4 – 3: 2002
IEC 6100 – 4 – 4: 2004
(RoHS conformity marking) in accordance with European Directive
2011/65/EU.
Directive.
IEC 6100 – 4 – 5: 2005
IEC 6100 – 2 – 2: 2002
EN 62040 – 1 - 1: 2003
IEC 60950 – 1: 2001
and in conformity with
Noi, în calitate de producător / importator
DAI-TECH SRL
28 Popa Șapcă
300057, Timișoara
Romania
declarăm că următorul produs
Model name: Shed 625
Part Number: PWUP-LI062SH-AZ01B
este conform cu
(simbolul de conformitate europeană)
Testat în standardele acceptate, produsul menționat este conform cu
directiva 2004/108/EC EMC și cu directiva 2006/95/EC LVD.
EN 62040 – 2: 2006
IEC 61000 – 4 – 2: 2001
IEC 61000 – 4 – 3: 2002
IEC 6100 – 4 – 4: 2004
și în conformitate cu
(simbolul de conformitate RoHS ) în acord cu directiva europeană
2011/65/EU.
IEC 6100 – 4 – 5: 2005
IEC 6100 – 2 – 2: 2002
EN 62040 – 1 - 1: 2003
IEC 60950 – 1: 2001
Stamp
Aug. 24 2012
Timișoara
Date and location Signature and name
Tommy Lee
Ștampila
Aug. 24 2012
Timișoara
Data și locația
Tommy Lee
Semnătura și nume
Page 26
MemoMemo
Page 27
Loading...
